Анкер забивной фото: Забивной анкер, обзор. WikiСтатья.

Содержание

Забивной анкер, обзор. WikiСтатья.

Анкер забивной смело можно отнести к востребованному металлическому крепежу, несмотря на немаленькую стоимость. Благодаря внутренней метрической резьбе анкер используется с различным метрическим крепежом.

Назначение анкера забивного

Анкер забивной применяется для ответственных креплений, производимых в бетоне без трещин и кирпичной кладке. Используется для средних и больших нагрузок; может устанавливаться на небольшом расстоянии от других анкеров и края бетона.

Материал изготовления анкера забивного

Анкер забивной изготовляется из конструктивной стали (углеродистая холодного формования) с коррозионно-стойким покрытием. Благодаря этому крепеж используется в ответственных креплениях в условиях среднеагрессивной внешней среды.

Преимущества анкера забивного

  • высокая несущая способность
  • малые межосевые расстояния
  • малые расстояния до края
  • быстрый монтаж
  • нагрузка может быть приложена сразу после монтажа

Где применяется анкер забивной?

Анкер забивной имеет широкий спектр применения:его используют при креплении металлических балок перекрытия, фасадных систем, а также подвесных инженерных коммуникаций. Широко применяют при установке металлических лестниц и оборудования, так как благодаря распиранию сегментов в отверстии анкер не прокручивается, что повышает надежность узла.

Порядок монтажа анкера забивного

  • Пробурить отверстие
  • Прочистить отверстие от строительной пыли
  • Используя молоток, вбить анкер заподлицо, то есть на один уровень, вровень с поверхностью
  • Выполнить анкеровку при помощи оправки
  • Вкрутить метрический болт или шпильку – на данном этапе происходит распор втулки анкера
  • При необходимости использовать динамометрический ключ с контролем момента затяжки

Технические характеристики анкера забивного

Ниже приведены таблицы, содержащие полную информацию по нагрузкам, размерам и особенностям монтажа для забивного анкера.

Размеры и обозначение, характерные для анкера забивного

Размер, мм М6/8х25 М8/10х30 М10/12х40 М12/16х50 М16/20х65 М20/25х80
A, резьба М6 М8 М10 М12 М16 М20
В, длина резьбы, мм 11 13 15 19 25 33
D, диаметр отверстия под анкер, мм 8 10 12 16 20 25
L, длина анкера, мм 25 30 40 50 65 80
Глубина завинчивания, мм 6-11 8-13 10-15 12-19 16-25 20-33
Н, глубина анкеровки, мм 25 30 40 50 65 80


Технические характеристики, отражающие сопротивляемость анкра забивного

Типоразмер М6 М8 М10 М12 М16 М20
Бетон В20
без трещин 		Расчетное усилие на вырыв N, kH 3,0 4,6
7,1 		9,9 7,6 24,0
Расчетное усилие на срез Q, kH 4,1 5,5 6,9 12,3 21,1 33,6
Полнотелый
кирпич М150 		Расчетное усилие на вырыв N, kH 1,2
 1,8 2,8 4,0
 7,0 9,6
Расчетное усилие на срез Q, kH 1,6
 2,2
 2,8
 4,9
 8,4
 13,4


Параметры монтажа анкера забивного

Типоразмер М6 М8 М10 М12 М16 М20
Диаметр бура, мм 8 10 12 16 20 25
Глубина бурения, мм 30 40 50 60 75 90
Глубина установка, мм 25 30 40 50 65 80
Диаметр отверстия в прикрепляемой детали, мм 7 9 12 14 18 22
Момент затяжки, Нм 8 15 30 50 100 200
Стандартное расстояние между анкерами, мм 120 141 180 210 246 303
min расстояние между анкерами, мм 50 55 60 70 90 110
Стандартное расстояние до края, мм 60 71 90 105 123 152
min расстояние до края, мм 45 50 55 60 70 130


Коэффициент влияния межосевого расстояния

Межосевое расстояние, мм
Размер анкера
М6 М8 М10 М12 М16 М20
50 0,69




55 0,71 0,71




60 0,74 0,73 0,64


70 0,78 0,76 0,67 0,67

90 0,87 0,83 0,73 0,72 0,68
110 0,96 0,89 0,79 0,76 0,72 0,68
130 1,00 0,96 0,85 0,81 0,76 0,71
150
1,00 0,91 0,86 0,80 0,75
170

0,97 0,91 0,85 0,78
190

1,00 0,95 0,89 0,81
210


1,00 0,93 0,85
230



0,97 0,88
250



1,00 0,91
270




0,95
290




0,98
310




1,00


Коэффициент влияния расстояния до края

Расстояние до края, мм
Размер анкера
М6 М8 М10 М12 М16 М20
45
 0,70




50 0,80 0,71



55
 0,90 0,76 0,71


60 1,00 0,81 0,75 0,68

70
0,90 0,83 0,75 0,68
80
1,00 0,92 0,82 0,74 ,
90

1,00 0,89 0,80
100


0,96 0,86
110


1,00 0,92
120



0,98 0,85
130



1,00 0,90
140




0,94
150




0,99
160




1,00


Анкер забивной – рассказываем, как с ним обращаться правильно + видео

Для того чтобы прикрепить какое-либо оборудование или конструкцию к стене или другой поверхности подойдет анкер забивной латунный, стальной же крепеж подойдет для объектов критически большого веса. Главное – правильно его выбрать и вмонтировать.

Конструкция анкера забивного типа и его применение

Под анкером понимается изделие, цель которого заключается в том, чтобы закреплять и удерживать в несущих основаниях какие-либо конструкции. Некоторые хозяева часто путают этот крепеж с дюбелями. Обсуждаемый нами анкер – это сложное приспособление, которое выдерживает большой вес и используется в твердых материалах, крепить в нем нужно резьбовые элементы, например, шпильки, на которые потом навешивается требуемая конструкция.

Дюбель же выглядит проще, иногда почти примитивно, подходит для пористых материалов, может выдержать, не деформируясь, значительно меньший вес, чем предлагаемый анкер. Отличается и способ крепления: что-либо прикрепить к нему можно только вкручиванием шурупа сквозным способом (он должен пройти через монтируемую деталь и зайти в дюбель, закрепленный в стене). Насколько дюбель – менее основательная конструкция, говорит и тот факт, что бывают даже пластиковые изделия.

Анкер забивного типа состоит из таких элементов, как металлическая втулка, на которой имеются прорези по всей длине, еще одна втулка, находящаяся на распорном элементе, и сам распорный элемент. Для изготовления данных крепежных элементов используется высокопрочный металл или углеродистая сталь. Часто поверхность их дополнительно обрабатывается, это позволяет уберечь изделия от коррозии и продлить срок службы.

Стандартные забивные анкеры изготавливают в основном из сплошного материала (без сварных швов). Это позволяет сделать их наиболее надежными и прочными. Отверстие в них снабжено внутренней резьбой в форме конуса и прорезями со специальной обработкой. Когда распорный элемент загоняется в корпус, конус этот во время удара будет разжат в сужающейся части  отверстия. Забивается он обычным молотком.

Также в отверстии сделаны прорези (чаще продольные), необходимые для получения во время удара распорных плеч. Удерживать всю нагрузку как раз и есть их непосредственная обязанность. После того как втулка будет помещена внутрь распорного элемента, работа будет выполнена, и можно смело крепить любую конструкцию. Использовать забивные анкеры целесообразно лишь в материалах с большой плотностью, например, в бетоне или камне.

Разновидности анкеров забивного типа

Очень часто опытные мастера называют забиваемые анкеры одним словом – цангой. Видов их немного, в основном изделия можно разделить по материалу, из которого они изготовлены (стальные и латунные), и по имеющимся насечкам (в наличии или отсутствуют). Стальное изделие, по мнению мастеров, относится к самым практичным и удобным в работе, к тому же его обязательно оцинковывают для защиты от коррозии. Если применяется латунь для изготовления анкеров, то для поверхности изделия не потребуется дополнительного защитного покрытия.

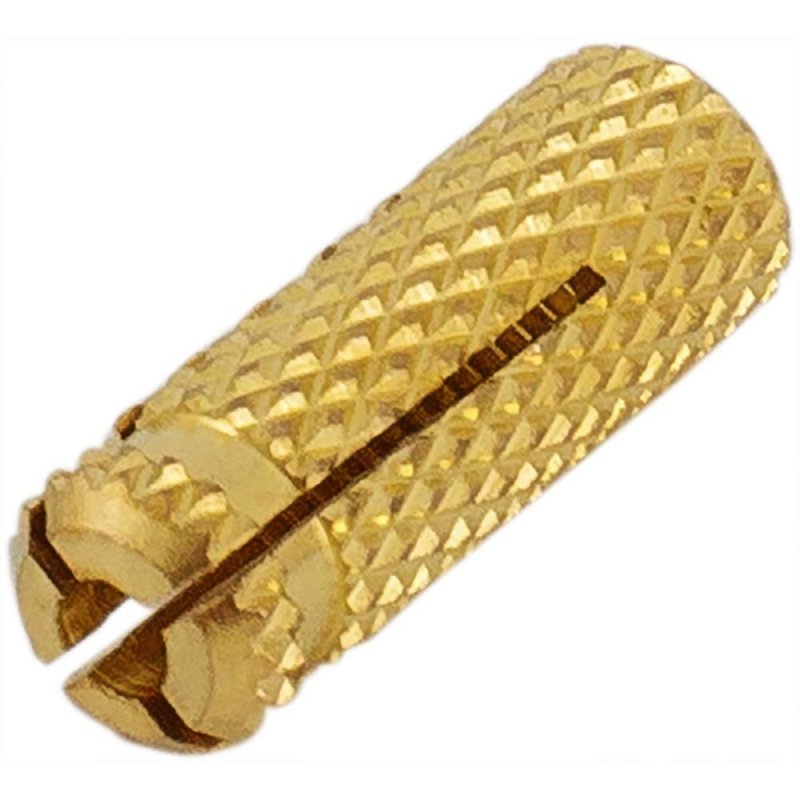

Забиваемые латунные анкеры, как и стальные, прекрасно подходят для оснований, сделанных из природного камня, бетона, кирпича. Применяются такие изделия и для крепления подвесных конструкций, но, делая данное крепление, надо учитывать то, что вертикальную нагрузку оно может выдержать незначительную. При покупке стальных или латунных забивных анкеров надо сразу узнавать у продавца, для какого веса рассчитаны данные изделия.

На упаковке всегда указывается размер забивного анкера и рассчитанная максимальная нагрузка. Нагрузка для забивных стальных анкеров не должна быть выше 25 процентов от указанного значения, иначе прикрепленная конструкция может в дальнейшем вырваться из основания. При расчете нагрузки специалисты учитывают стандартную прочность бетона, то есть от 200 до 250 кгс/см2, если этот показатель нестандартный, то величину допустимой нагрузки нужно считать отдельно.

Также важно учитывать, что если анкер будет крепиться к бетонной стене, на которой имеются трещины, то и допустимую нагрузку (25% от максимальной) нужно будет умножать еще на коэффициент 0,6. Нагрузку выше полученной цифры лучше не допускать.

Забиваемый анкер с насечками и без – особенности крепежа

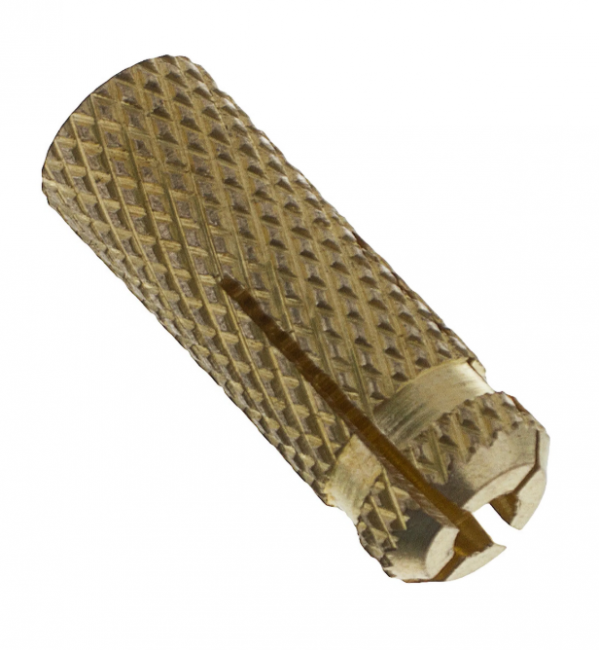

Забиваемый анкер с насечками по внешнему виду напоминает полый цилиндр, на котором имеется внутренняя резьба. На одном конце цилиндра есть четырехсегментная распорная зона. И на определенном участке внешней стороны анкера имеются специальные насечки, которые необходимы для надежной его фиксации в приготовленном отверстии при монтажных работах. Анкер забивной с насечкой давно отмечен профессионалами, как самое простое и эффективное метизное изделие. С его помощью всегда можно создать надежное и прочное крепление, причем без применения дополнительного или специального оборудования.

К главным достоинствам можно отнести невысокую стоимость изделий, долговечность и прочность. Производители изготавливают забиваемые анкеры, используя новейшее оборудование, и в результате их продукция получается хорошего качества при низкой цене. Особенно часто используют данное изделие при строительстве зданий, сооружений и в различных ремонтных работах. Анкеры с насечками применяются для монтажа настенных шкафчиков, решеток, брусков или реек и т. п. Если нужно прикрепить тяжелое оборудование, то можно использовать несколько анкеров. Главное условие – правильно рассчитать нагрузку.

Забиваемые анкеры без насечек используют для крепления конструкций небольшого веса. Их устройство не сильно отличается от модели анкеров с насечками. Они также напоминают цилиндр, только распорная сторона гладкая. Наиболее часто такими изделиями пользуются, если нужно создать постоянное крепление под какие-либо легкие элементы декора, нетяжелые пластмассовые конструкции и тому подобное.

Забивной анкер – монтаж по шагам

Монтаж анкеров всех типов происходит почти одинаково. Первоначально нужно подготовить отверстие. Для этого берется хорошая мощная дрель и победитовое сверло. Предварительно рассчитываем диаметр, чтобы анкер входил туда практически впритирку. Если он будет располагаться свободно, то качество крепления уменьшается в разы. Теперь с помощью предложенных инструментов просверливается планируемое отверстие и зачищается. Если используется анкер большого размера, то сверлить лучше при помощи алмазной коронки. С очисткой лучше не спешить, а тщательно удалить весь мусор и пыль из углубления. Тем более что делается это быстро, так что, убежав от этой формальности, вы времени особо не выиграете, а вот качество крепления снизите существенно.

Вооружившись обычной медицинской грушей, продуйте отверстие, а если оно достаточно широкое, чтобы пройтись щеточкой, это будет еще эффективнее. Теперь в чистое гнездо вставляется анкер забиваемого типа до упора, дальнейшее его продвижение осуществляется молотком или другим ударным инструментом, главное – не повредить. Так что лучше, если это будет прорезиненный инструмент. После нескольких ударов вы расклините четырехсегментную часть анкера. Монтаж можно будет считать завершенным, остается только вкрутить в новоиспеченный крепеж метиз подвешиваемой конструкции.

  • Автор: Михаил Малофеев
