Системы автономного электроснабжения для частного дома

Устройство независимой электросистемы позволит обеспечить энергией частные постройки, не подключенные к централизованным сетям. Результат поможет сократить энергетические расходы дач и домов. Но для того чтобы воспользоваться перечисленными плюсами, надо точно знать, как сделать автономное электроснабжение частного дома. Ведь правда?

Мы расскажем об устройстве независимых систем энергоснабжения. У нас вы найдете основополагающие принципы устройства и важные нюансы организации подачи электричества в частные жилые объекты. Представленная нами информация тщательно проверена, систематизирована, сведения соответствуют строительным нормативам.

В предложенной нами статье досконально разобраны варианты устройства частных энергетических систем, приведены и оценены все возможные источники получения энергии. Подробно изложены принципы сооружения и действия автономного электроснабжения, представленные данные подкреплены фото и видео.

Содержание статьи:

• Общие требования к домашним автономным системам
• Взвешенная оценка независимой системы
  • Достоинства автономной электрики
  • Недостатки независимого электроснабжения
• Определение наилучшего источника энергии
• Особенности работы генераторов
• Автономные солнечные электростанции
• Энергия ветра для автономного электроснабжения
• Локальные системы гидроэнергии
• Аккумуляторы для автономных систем
• Выводы и полезное видео по теме

Общие требования к домашним автономным системам

Чтобы автономный комплекс корректно работал и производил объем энергии, полностью покрывающий потребности всех домашних устройств и предметов бытовой техники, перед монтажом оборудования проводят предварительный расчет общей мощности имеющихся в наличии электропотребителей.

К их числу относятся такие агрегаты, как:

• отопительная система жилого дома;
• холодильная техника;
• устройства по очистке/охлаждению воздуха;
• крупно- и мелкогабаритные бытовые приборы;
• насосный комплекс, осуществляющий поставку в дом воды из колодца или скважины;
• электрический инструмент для текущего ремонта, осуществляемого своими руками, и ухода за строениями и приусадебным участком.

Базовую мощность узнают из сопроводительных документов, выданных производителем и прилагающихся к каждому агрегату. Этот показатель у всех разный, но любые приборы и устройства одинаково требуют стабильной подачи энергии с определенной частотой электропотока и без перепадов напряжения.

В некоторых случаях учитывают еще и такой параметр, как синусоидальность формы переменного напряжения.

Галерея изображений

Фото из

Причиной организации автономного энергоснабжения чаще всего бывает неразвитая или слаборазвитая инфраструктура, в которой строится частный дом или дача

Нередко бывает, что автономные системы, генерирующие ток, сооружают в качестве резервного источника тока, чтобы минимизировать неудобства при перебоях с поставкой в централизованной сети

Для обеспечения питанием слаботочных электролиний и не особо “прожорливых” электропотребителей частники нередко прибегают к устройству экологически безопасных систем

Проще и выгоднее использовать в устройстве автономного электроснабжения газовые, бензиновые и дизельные генераторы. Они производительней, с установкой нет проблем, но к безопасным для окружающей среды источникам это оборудование не относится

Угрозы окружающему природному пространству не создают так называемые “зеленые источники”: ветер, вода, солнце. Их энергия неисчерпаема, к тому же она восстанавливается сама и совершенно ничего не стоит

Ветрогенераторы и солнечные панели на дачах пригодятся для поставки энергии уличному и домашнему светодиодному освещению. Подойдут они для питания жидкокристаллических телевизоров и зарядки мобильной медиа-техники

В удаленном от благ цивилизации туристическом городке ветряки и солнечные панели снизят нагрузку на генератор, обслуживающий весь туристический городок

Если вы счастливый обладатель участка, построенного на берегу реки или бурного горного ручья, есть возможность устроить гидроэлектростанцию. Однако так везет зачастую только жителям поселка, а не частникам

Дом в регионе с неразвитой инфраструктурой

Резервный вариант энергообеспечения

Солнечная электростанция – распространенный тип

Газовый генератор в загородном доме

Ветряки и солнечные панели

Ветрогенераторы в дачном поселке

Энергосистемы туристического городка

Автономная поселковая гидроэлектростанция

Данные о мощности приборов суммируют и таким способом выясняют, сколько реальных киловатт часов должна бесперебойно вырабатывать в день автономная электросистема. Рекомендуется превышать полученное число на 15-30%, чтобы в будущем иметь солидный запас на увеличение потребления энергии.

Автономная электрическая система позволяет круглогодично обеспечивать необходимый уровень комфорта в домах, расположенных далеко от центральных коммуникационных систем, отвечающих за поставку энергоресурса в жилые помещения

На следующем этапе определяют основные технические характеристики будущей энергосистемы. Эти параметры напрямую зависят от ее назначения.

Собираясь сделать резервный источник, подключающийся только в определенный момент, когда недоступно получение электричества через централизованные коммуникации, устанавливают предполагаемое время работы автономного оборудования, и на основании этих данных вычисляют нужную для нормального функционирования системы мощность.

Наличие в частном доме комплекса автономного электроснабжения обеспечивает владельцу полную свободу действий. У него в распоряжении всегда будет нужный ресурс, независимо от того, какую цену установит на электричество государство

Если же на «плечи» автономного оборудования планируют возложить все электрообеспечение в жилом помещении, хозяйственных постройках и на самом приусадебном участке, заранее четко высчитывают примерное дневное потребление.

На эту цифру накидывают еще 20-25% и таким способом получают фактическую базовую мощность, необходимую для полноценной работы коммуникационных сетей, оборудования и бытовой техники.

Выбирая в качестве альтернативного источника поставки энергии солнечные батареи, следует помнить, что в зимний период модули производят в 2-3 раза меньше ресурса, нежели во время наивысшей солнечной активности (с марта по сентябрь)

Имея на руках подробную техническую информацию, приступают к разработке проекта и выводят смету с полным объективным обсчетом предстоящих финансовых затрат на покупку агрегатов и оплату услуг по установке.

Специалисты, разумеется, справятся с монтажом быстрее и качественней, однако попросят за это солидную сумму. Домашние мастера тоже могут осилить основные части задачи, но для осуществления отдельных этапов все же разумнее будет пригласить профессионалов или хотя бы воспользоваться их советами.

Взвешенная оценка независимой системы

Современные системы для автономного электроснабжения используют самые разные ресурсы для выработки энергии. Это позволяет получать качественное электричество без перепадов даже в самых отдаленных и малонаселенных местах, куда еще не успели добраться все блага цивилизации.

Достоинства автономной электрики

Основное достоинство систем автономного электроснабжения – отсутствие норм потребления и платы за использованную энергию. Это позволяет обеспечить в жилом доме любой уровень комфорта, независимо от того, проходят ли рядом центральные коммуникации или нет.

Если предварительные расчеты мощности произведены верно и не занижены, система будет работать как часы и хозяева не столкнутся с такими проблемами, как неожиданное отключение электричества и перепады напряжения.

Веское преимущество автономного энергоснабжения заключается в отсутствии скачков, падения и превышения напряжения в сети, из-за которого в разы быстрее выходит из строя бытовая и компьютерная техника

Сведется к нулю риск того, что бытовая техника, имеющаяся в жилом помещении, выйдет из строя или сгорит из-за неожиданного скачка мощности. Количество и качество получаемой электроэнергии всегда будет одинаковым и именно таким, как было запланировано изначально в проекте.

Оборудование, обеспечивающее независимые поставки электроэнергии, имеет высокий уровень надежности и крайне редко выходит из строя. Это преимущество сохраняет актуальность при соблюдении базовых правил эксплуатации и регулярном обслуживании отдельных элементов и всей системы целиком.

Кроме того, уже сегодня работают экспериментальные программы, позволяющие владельцам продавать излишки электроэнергии государству. Однако об использовании этой интересной возможности стоит подумать заблаговременно, еще на стадии разработки проекта системы электрообеспечения.

Дополнительно потребуется оформить пакет разрешительных документов, подтверждающих способность имеющихся в наличии приборов вырабатывать нужный объем энергии надлежащего качества.

Недостатки независимого электроснабжения

К минусам независимой системы электроснабжения относят довольно высокую стоимость оборудования и значительные расходы на эксплуатацию.

К недостаткам автономного энергоснабжения относят необходимость выделять пространство под размещение оборудования, проводить самостоятельное обслуживание системы и замену изношенных элементов за свой счет

Электрики настоятельно рекомендуют хозяевам очень внимательно производить все расчеты и четко выяснять технические параметры запланированной к монтажу системы. Иначе может возникнуть ситуация, когда агрегат, производящий электроэнергию, выйдет из строя, так и не успев окупиться.

Ремонт автономного комплекса владельцы тоже осуществляют за свой счет, а эти услуги стоят значительных денег. Если же дом находится в отдаленном или труднодоступном районе, за мастерами придется поехать лично или дополнительно оплачивать выезд бригады на место.

Причем делать все понадобится достаточно быстро, так как домашние коммуникации и удобства, работающие на электроэнергии, в это время будут недоступны.

Если в качестве автономной системы по выработке энергии выбраны модули из солнечных батарей, их потребуется периодически очищать от мусора в ветреную погоду, а в зимний период обязательно освобождать от снега. Только при таком уходе они будут полноценно функционировать в течение всего эксплуатационного периода

Значительно снизят шанс поломки автономных устройств регулярный профилактический осмотр и плановое техническое обслуживание действующих агрегатов, но и для этого может понадобиться визит специалистов, стоящий денег.

Конечно, часть таких работ хозяин сделает самостоятельно, но более серьезные моменты, требующие определенного опыта и специфических знаний, все равно повлекут за собой профессиональное вмешательство.

Определение наилучшего источника энергии

Выбор альтернативного источника энергии для автономного – очень важный и ответственный момент, требующий серьезного подхода.

К самым популярным и наиболее распространенным вариантам относятся:

• генераторы, работающие на дизельном топливе или бензине;
• солнечные батареи;
• аккумуляторы большого объема и мощности;
• гидроэлектросистемы;
• преобразователи ветряной энергии.

Каждый источник имеет собственные уникальные характеристики и особенности. Владельцам следует заранее с ними ознакомиться и на основании этой информации определить оптимальный вариант системы, способной удовлетворить все электрические нужды частного жилого дома.

Особенности работы генераторов

Генератор – это самый быстрый и простой способ обеспечить частный дом электричеством. Для работы агрегат использует бензин или дизельное топливо и в результате его сжигания выдает необходимое количество энергии.

Главным преимуществом является полная независимость устройства от сезонных изменений и погодных колебаний. К недостаткам относится обязательное наличие на участке специально оборудованного хранилища для топлива, рассчитанного на объем от 200 литров.

Дизельная генераторная установка удобна и проста в эксплуатации, но для полноценного функционирования ей необходимо получать не менее 250 мл горючего в час. Мощные станции, способные обеспечить энергией небольшой частный домик с фактическим потреблением ресурса в несколько киловатт за сутки, будут «есть» примерно литр солярки в течение 60 минут

Чаще всего бензиновые и дизельные генераторные установки используют в качестве резервных или временных источников получения электроэнергии. Это обусловлено тем, что для полноценной работы приборы требуют значительных объемов горючего, стоимость которого постоянно увеличивается.

Мощный бензиновый или дизельный генератор способен при наличии нужного объема топлива обеспечить бесперебойную подачу электричества. Однако устройство в процессе работы производит очень много шума. Чтобы не страдать из-за нежелательных звуков, стоит разместить агрегат в одном из прилегающих хозяйственных помещений, расположенных на некотором расстоянии от собственного жилья и соседских домов

Само оборудование тоже имеет высокую цену и нуждается в профилактическом обслуживании. К более выгодным вариантам генераторных установок относят газовые агрегаты. Они не нуждаются в бесперебойных поставках горючего и не требуют наличия хранилища для топливных материалов.

Однако полноценную работу этих приборов обеспечивает такой пункт, как обязательное подключение к центральной газовой сети, что далеко не всегда является возможным и доступным.

Установка в доме газового генератора осуществляется только на основании пакета разрешительных документов и при обязательном участии в монтаже бригады мастеров из местного газораспределительного предприятия. Подключать к газопроводу прибор самостоятельно не рекомендуется во избежание потенциально возможных в будущем утечек и различных неполадок

Именно из-за этих сложностей генераторы редко выбирают в качестве основного источника для поставки электричества в частный дом.

Зато генераторы — идеальное решение для временного использования, к примеру, на время строительства загородного дома и оформления документов для его подключения:

Галерея изображений

Фото из

Бензиновый или дизельный генератор решит все вопросы по электроснабжению на стадии возведения дома. Его энергии вполне хватает для питания инструмента и обеспечения условий строителям: отопления, приготовления пищи, освещения и т.д.

Для хранения выработанной устройством энергии потребуются аккумуляторы, для преобразования прямого тока в переменный нужен будет инвертор

Генератор “на отлично” справится с выработкой энергии, требующейся линиям освещения. Для того чтобы не слышать шум оборудования, в эти часы лучше питаться от аккумуляторов

Пока производится отделка дома, устройство электропроводки и оформление документов генератор просто необходим

Генератор на время проведения строительных работ

Четыре аккумулятора и инвертор

Освещение ночью и в вечерние часы

Освещение для проведения проводки и отделки

На протяжении первых этапов строительства генератор послужит основным источником энергии, а после оформления документов и получения разрешений на подключение к общей энергосети, он станет резервным оборудованием и безусловно не раз пригодится.

Автономные солнечные электростанции

Для снабжения частного жилого дома применяют коллекторы или . Эти устройства поглощают световую энергию и преобразовывают ее в ток, который потом питает системы, устройства и приборы, работающие на электричестве.

Галерея изображений

Фото из

Солнечные электростанции – один из самых практичных, а потому и самых востребованных вариантов организации автономной системы получения электроэнергии

Солнечные панели, генерирующие электричество из падающего на них солнечного света, размещают в большинстве случаев на крышах домов, гаражей, бытовок, террас и подобных сооружений. Они занимают минимум пространства и не доставляют хлопот

Установка и крепление солнечных батарей на крышах и навесах производится по рейкам, способным выдержать вес автономной электростанции

Каждая солнечная батарея состоит из 36 или 72 фотоэлектрических элементов. Число батарей рассчитывают, исходя из реальных потребностей хозяев в электроэнергии. При необходимости систему можно расширить путем установки дополнительных панелей

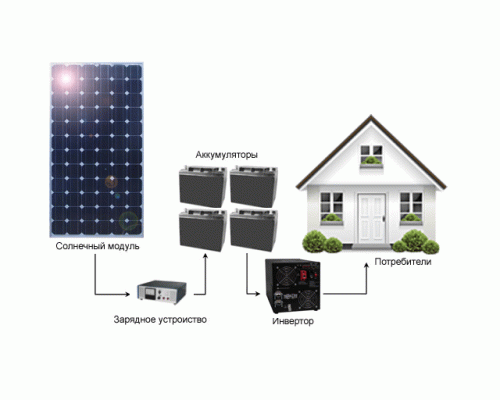

Для работы солнечной электростанции кроме панелей нужна функциональная аппаратура: контроллер, аккумулятор, инвертор. Все перечисленные приборы выполняют функцию, благодаря которой владельцы систем могут использовать получаемый электроток

Электроэнергия, вырабатываемая солнечной электростанцией, накапливается в аккумуляторах. Их мощность подбирают так, чтобы запаса хватило минимум на сутки работы в пасмурный день

Для того чтобы уберечь оборудование от глубокой разрядки, перегрева и превышения заряда, автономную солнечную электростанцию оснащают контроллерами

Для питания обычных электроприборов, подключаемых к сети переменного тока в 220 В, в схему солнечной электростанции включают инвертор. Гибридные модели этих преобразователей дополнены контроллерами

Сооружение солнечной электростанции

Размещение солнечных панелей на крышах

Установка и крепление солнечных батарей

Модульный принцип сборки системы

Компоненты частной гелио-электростанции

Батарея аккумуляторов для гелиоустановки

Контроллер – средство защиты от перегрева

Преобразователь полученной энергии

Солнечные батареи (панели) представляют собой набор соединенных вместе и заключенных в раму полупроводниковых элементов, перерабатывающих ресурсы света в электрическую энергию. Оборудование не потребляет топлива и не нуждается в сложном высокопрофессиональном обслуживании.

Для содержания объекта в порядке достаточно просто время от времени протирать поглощающее зеркало от пыли и убирать с него мелкий мусор. Установка агрегата на некотором возвышении под углом около 70 градусов создаст условия, при которых в зимний период времени снег не сможет скапливаться на поверхности батарее и препятствовать ее корректной работе.

Регулировка гелиосистемы происходит автоматически. Владельцу не требуется включать или выключать оборудование. Выработанная энергия скапливается в специальных аккумуляторных комплексах и позволяет использовать электричество круглосуточно в индивидуальном, удобно лично для хозяина режиме.

Солнечная батарея напрямую преобразует энергию света в электроток и, в отличие от генераторных установок, делает это абсолютно бесшумно, не мешая таким образом ни жильцам, ни соседям

Солнечные батареи высокого качества очень надежны и рассчитаны на полноценную эксплуатацию в течение как минимум 25 лет. К концу этого периода их работоспособность немного снижается и следующие 20 лет панели выдают ресурс в объеме около 80% от базовой изначальной мощности, заявленной производителем.

Таким образом, общий срок службы батарей составляет 45 лет, что значительно превышает показатели прочих автономных систем.

В отличие от ветряных генераторов, напрямую зависящих от определенных метеорологических явлений, солнечные батареи гарантированно выдают электроэнергию каждый день. В непогожие пасмурные дни их производительность становится немного меньше, но не прекращается полностью

Так как солнечный свет имеется практически везде, гелиопанели почти не имеют ограничений по установке. Размещать их можно на любом незатененном пространстве участка, обращая принимающую поверхность под определенным углом на южную сторону.

Выбирая место для расположения солнечных панелей на приусадебной территории, нужно следить, чтобы рядом не было высоких деревьев и строений, загораживающих солнце и отбрасывающих тень. Иначе батарея не сможет работать в полную силу

Если размеры приусадебной территории не позволяют выделить для оборудования отдельное свободное место, уместно использовать для монтажа системы поверхность крыши жилого дома или кровлю хозяйственных построек.

Несмотря на некоторую хрупкость, солнечные панели имеют значительный вес и требуют четкого и надежного крепления. Перед монтажом надо оснастить кровельную конструкцию прочными балками или подпорками, чтобы в будущем крыша не обвалилась, не выдержав дополнительной нагрузки, не предусмотренной изначальным проектом

Ветряные и гидроэлектрические системы имеют фиксированный уровень мощности. У гелиосистем эта величина плавающая и зависит только от количества установленных батарей. Солнечные панели можно использовать в качестве дополнительных энергетических источников. В этом случае понадобится , с которым ознакомит рекомендуемая нами статья.

Если в большом количестве энергии на данный момент нет потребности, можно поставить агрегат миниатюрных габаритов, а в случае надобности в удобное время нарастить дополнительные панели и увеличить объем получаемого ресурса.

Энергия ветра для автономного электроснабжения

В том случае, когда метеорологические или какие-либо другие объективные причины не позволяют установить солнечные батареи или коллекторы, есть смысл обратить внимание на . Он представляет собой турбину, размещенную на высоких (от 3 метров) башнях.

Она улавливает кинетическую энергию вихревого потока, преобразует ее в механическую энергию вращением ротора и потом превращает в электроресурс посредством специальных инверторов.

Владелец частного дома, запланировавший установку ветряного генератора мощностью более 10 кВт, должен тщательно изучить информацию об изменениях направления и силы ветра в своей местности за последние 20 лет

Статистику могут предоставить метеослужба и различные интернет-сервисы, позволяющие наблюдать за погодой в онлайн-режиме. Если ветра в регионе считаются редким явлением и не имеют нужной силы, монтировать «ветряк» будет нецелесообразно.

Галерея изображений

Фото из

Ветряк – рабочая часть системы, в которой вырабатываемый им ток накапливается, хранится, преобразуется и поставляется приборам в потребляемом ими значении

На выходе из ветрогенератора устанавливается контроллер, который защитит аккумуляторы от перегрузки и глубокого разряда. В случае превышения по емкости аккумуляторов контроллер перенаправит излишки в балластный реостат

В аккумуляторах накапливается получаемый установкой заряд. Их емкость подбирают так, чтобы запаса хватило на следующий день, который может быть безветренным

По аналогии с солнечными электростанциями в схемах с ветрогенераторами нужен инвертор. Он преобразует постоянный ток в переменный, требующийся для работы питающегося от ветряка электрооборудования

Ветрогенератор на загородном участке

Контроллер для ветряных установок

Аккумуляторы для запаса заряда

Инвертор для преобразования получаемого тока

Агрегат отличается надежностью, не создает вредных выбросов в атмосферу и не оставляет отходов производства, но для полноценной работы остро нуждается в постоянном ветре, дующем со скоростью не менее 14 километров в час. Это очень важное условие, и если его не соблюсти, прибор просто не справится с поставленными задачами.

Локальные системы гидроэнергии

Использование гидротурбины для обеспечения жилого дома электричеством – вполне реальный и выгодный вариант, но лишь в том случае, когда вблизи строений располагаются речка или озеро. Небольшая система, работающая на энергии воды, абсолютно безопасна как в экологическом, так и в социальном плане, очень проста в эксплуатации и имеет хороший КПД.

Малые гидротурбины полностью автоматизированы и не требуют участия в своей работе человека. Качество вырабатываемой ими энергии соответствует всем требованиям ГОСТа как по частоте, так и по уровню напряжения

Срок полноценной работы превышает 40 лет. Для корректного функционирования система не нуждается в крупных водохранилищах и не требует затопления больших территорий.

Галерея изображений

Фото из

Для того чтобы использовать воду с целью генерации электроэнергии, нужно добиться либо сужения русла, либо перепада высот в течении ручья или небольшой реки

В изготовлении самодельной турбины используются разнообразные подручные средства: обода велосипедных колес, барабан стиральной машинки, диск от автошины грузового транспорта

С усилием падающая на лопасти колеса вода приводит его в движение. Вращаясь колесо вырабатывает энергию, которая через контроллер и инвертор передается потребителю или накапливается в аккумуляторах

Для повышения производительности привычное колесо с лопастями заменяют шнеком, но изготовить в домашних условиях такой элемент не представляется возможным

Вариант использования энергии воды

Самодельная турбина из колесных ободов

Принцип работы мини гидроэлектростанции

Шнек в устройстве гидроэлектростанции

Перед установкой необходимо составить проект монтажа и получить соответствующие разрешительные документы.

Аккумуляторы для автономных систем

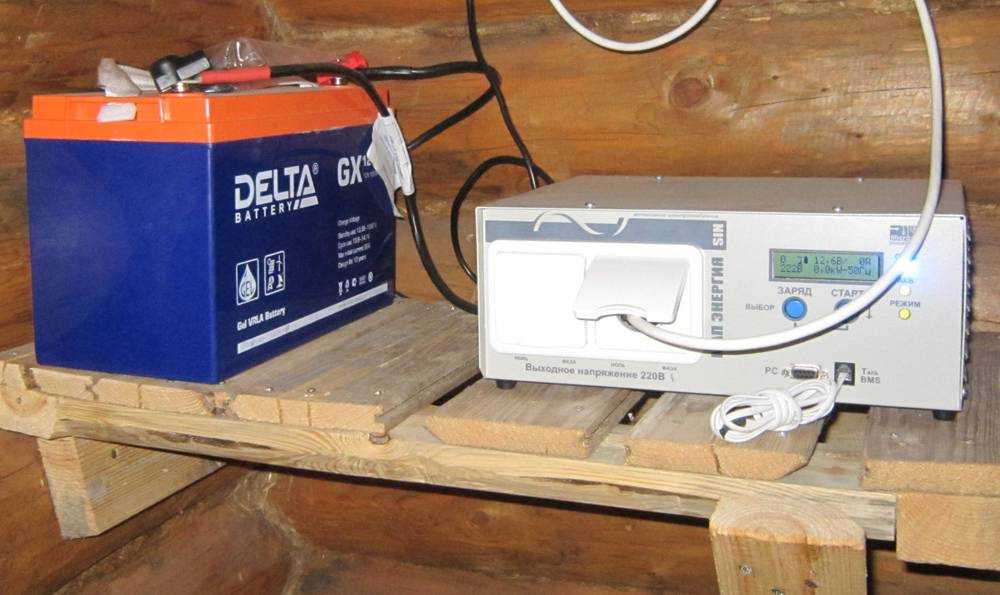

Принцип работы аккумулятора понятен и несложен. Пока в центральной сети имеется электричество, батареи заряжаются от розетки и накапливают в своих блоках ресурс. функционируют аналогичным образом.

Когда поставки энергии прекращаются, модули через специальную отдают электрику бытовым приборам и различным домашним системам.

Выбирая аккумулятор для создания резервной электросистемы в жилом доме, стоит определить, какие приборы и модули бытовой техники обязательны к подключению в случае отсутствия света. Сложив вместе их базовую мощность, можно получить число, обозначающее емкость аккумулятора, способного обеспечить энергией самые необходимые устройства

Для постоянного обеспечения жилого помещения электричеством они не подходят, зато с ролью резервного комплекса справятся на отлично.

С лучшими разработками для организации альтернативной энергетики загородного дома ознакомит , полностью посвященная этому интересному вопросу.

Выводы и полезное видео по теме

Ролик №1 наглядно продемонстрирует, как собрать своими руками автономную систему электроснабжения частного дома из солнечных батарей. В видео даны полезные советы от мастера с подробным показом каждого действия и описанием используемого оборудования:

Ролик №2 знакомит с тем, что следует выбрать для создания в доме резервной электрической системы: генератор или аккумулятор. Обзор агрегатов, плюсы и минусы, сравнительные характеристики и принцип работы поможет самостоятельным мастерам в осуществлении идеи:

Ролик №3 представляет, как работает ветрогенератор, способен ли он покрыть все потребности среднестатистического жилого дома в электроэнергии:

Роликом №4 представлен независимый комплекс электроснабжения для загородного дома с использованием различных ресурсов и установок. Обозначены достоинства и недостатки системы из солнечных панелей, инвертора МАП и прогрессивного ветрогенератора:

Потребность в организации автономного электричества для частного дома может возникнуть по разным причинам, например, из-за проблематичности подключения к уже существующей сети или ввиду отсутствия центральных коммуникаций в районе расположения жилья.

Нестабильно подающееся напряжение, перебои питания или регулярные отключения тоже могут вынудить владельцев недвижимости задуматься о получении энергии из альтернативных источников. Правильно рассчитанная и корректно смонтированная система позволит забыть о всех проблемах с электрикой.

Расскажите о том, как сооружали автономную систему энергообеспечения на загородном участке. Не исключено, что в вашем арсенале есть способы, не приведенные в статье, и сведения, полезные для посетителей сайта. Пишите, пожалуйста, комментарии в расположенном ниже блоке, делитесь впечатлениями, размещайте фото, задавайте вопросы.

Автономное электроснабжение загородного дома: готовые решения

Найдено: 245Показать

• Инвертор + генератор
• Солнечные электростанции

• Комплект iD02 ☼ солнечная электростанция для дачи на 1кВт

  • МАП Нет
  • Трехфазный Нет
  • Тип Гибридная, Автономная, Мобильная
  • Мощность, Вт 1000
  • Пик. мощность 2000 Вт
  • Тип контроллера PWM
  • Технология АКБ GEL
  • Страна изготовления Китай
  • Гарантия, мес 24

  51 649 р. 50 100 р.

  Комплект iD02 ☼ солнечная электростанция для дачи на 1кВт теперь в вашей корзине покупок

  В сравнение В избранное

• Комплект iG02

  • Мощность, Вт 1000
  • Пик. мощность 2000 Вт
  • Тип контроллера PWM
  • Мощность генератора, Вт 900
  • Технология АКБ GEL
  • Страна изготовления Китай
  • Гарантия, мес 24

  88 467 р. 85 813 р.

  Комплект iG02 теперь в вашей корзине покупок

  В сравнение В избранное

• Комплект iD04с ☼ бюджетная солнечная станция на 3кВт для дачи

  • МАП Нет
  • Трехфазный Нет
  • Тип Гибридная, Автономная
  • Мощность, Вт 3000
  • Пик. мощность 6000 Вт
  • Тип контроллера MPPT
  • Технология АКБ GEL
  • Страна изготовления Китай
  • Гарантия, мес 24

  138 685 р. 131 751 р.

  Комплект iD04с ☼ бюджетная солнечная станция на 3кВт для дачи теперь в вашей корзине покупок

  В сравнение В избранное

• Комплект iD04 ☼ солнечная электростанция на 3кВт

  • МАП Нет
  • Трехфазный Нет
  • Тип Гибридная, Автономная
  • Мощность, Вт 3000
  • Пик. мощность 6000 Вт
  • Тип контроллера MPPT
  • Технология АКБ GEL
  • Страна изготовления Китай
  • Гарантия, мес 24

  140 473 р.

  133 450 р.
  Комплект iD04 ☼ солнечная электростанция на 3кВт теперь в вашей корзине покупок

  В сравнение В избранное

• Комплект iG03

  • Мощность, Вт 3000
  • Пик. мощность 6000 Вт
  • Тип контроллера PWM
  • Мощность генератора, Вт 1600
  • Технология АКБ GEL
  • Страна изготовления Китай
  • Гарантия, мес 24

  142 930 р. 138 642 р.

  Комплект iG03 теперь в вашей корзине покупок

  В сравнение В избранное

• Комплект iD03 ☼ начальная солнечная электростанция на 3кВт для дачи

  • МАП Нет
  • Трехфазный Нет
  • Тип Гибридная, Автономная
  • Мощность, Вт 3000
  • Пик. мощность 6000 Вт
  • Тип контроллера PWM
  • Технология АКБ GEL
  • Страна изготовления Китай
  • Гарантия, мес 24

  140 760 р.

  Комплект iD03 ☼ начальная солнечная электростанция на 3кВт для дачи теперь в вашей корзине покупок

  В сравнение В избранное

• Комплект iG04

  • Мощность, Вт 3000
  • Пик. мощность 6000 Вт
  • Тип контроллера PWM
  • Мощность генератора, Вт 5000
  • Технология АКБ GEL
  • Страна изготовления Китай
  • Гарантия, мес 24

  185 229 р. 175 967 р.

  Комплект iG04 теперь в вашей корзине покупок

  В сравнение В избранное

• Комплект iD06с ☼ солнечная электростанция для дачи на 5кВт

  • МАП Нет
  • Трехфазный Нет
  • Тип Гибридная, Автономная
  • Мощность, Вт 5000
  • Пик. мощность 10000 Вт
  • Тип контроллера MPPT
  • Технология АКБ GEL
  • Страна изготовления Китай
  • Гарантия, мес 24

  202 650 р. 192 518 р.

  Комплект iD06с ☼ солнечная электростанция для дачи на 5кВт теперь в вашей корзине покупок

  В сравнение В избранное

• Комплект iD05 ☼ оптимальная солнечная электростанция на 3кВт для дачи

  • Тип Гибридная, Автономная
  • Мощность, Вт 3000
  • Пик. мощность 6000 Вт
  • Тип контроллера MPPT
  • Технология АКБ GEL
  • Страна изготовления Китай
  • Гарантия, мес 24

  251 453 р. 238 881 р.

  Комплект iD05 ☼ оптимальная солнечная электростанция на 3кВт для дачи теперь в вашей корзине покупок

  В сравнение В избранное

• GridEco +3.3кВт/ч ☼ сетевая солнечная электростанция

  • Тип Сетевая
  • Применение Для дома
  • Кол-во фаз Однофазный
  • Класс решения Стандарт
  • Мощность инвертора 3300 Вт
  • Кол-во панелей 10
  • Суммарная мощность панелей 3600 Вт
  • Генерация в сутки (МО-лето), кВт*ч 18
  • Продажа в сеть Да
  • Гарантия, мес 12

  254 294 р. 241 580 р.

  GridEco +3.3кВт/ч ☼ сетевая солнечная электростанция теперь в вашей корзине покупок

  В сравнение В избранное

• Комплект iH09c ☼ стартовая солнечная электростанция для дома 6кВт

  • МАП Да
  • Трехфазный Нет
  • Тип Гибридная, Автономная
  • Мощность, Вт 6000
  • Пик. мощность 8000 Вт
  • Тип контроллера MPPT
  • Технология АКБ GEL
  • Страна изготовления Россия + Китай
  • Гарантия, мес 24

  265 885 р. 252 590 р.

  Комплект iH09c ☼ стартовая солнечная электростанция для дома 6кВт теперь в вашей корзине покупок

  В сравнение В избранное

• Комплект iG05

  • Мощность, Вт 5000
  • Пик. мощность 10000 Вт
  • Тип контроллера PWM
  • Мощность генератора, Вт 5000
  • Технология АКБ GEL
  • Страна изготовления Китай
  • Гарантия, мес 24

  300 542 р. 285 515 р.

  Комплект iG05 теперь в вашей корзине покупок

  В сравнение В избранное

• Комплект iH09 ☼ солнечная электростанция на 6кВт

  • МАП Да
  • Трехфазный Нет
  • Тип Гибридная, Автономная
  • Мощность, Вт 6000
  • Пик. мощность 8000 Вт
  • Тип контроллера MPPT
  • Технология АКБ GEL
  • Страна изготовления Россия + Китай
  • Гарантия, мес 24

  311 178 р. 295 619 р.

  Комплект iH09 ☼ солнечная электростанция на 6кВт теперь в вашей корзине покупок

  В сравнение В избранное

• Комплект iD07 ☼ солнечная электростанция 5кВт с высокой генерацией

  • МАП Нет
  • Трехфазный Нет
  • Тип Гибридная, Автономная
  • Мощность, Вт 5000
  • Пик. мощность 10000 Вт
  • Тип контроллера MPPT
  • Технология АКБ GEL
  • Страна изготовления Китай
  • Гарантия, мес 24

  338 956 р. 322 008 р.

  Комплект iD07 ☼ солнечная электростанция 5кВт с высокой генерацией теперь в вашей корзине покупок

  В сравнение В избранное

• GridEco +5кВт/ч ☼ сетевая солнечная электростанция

  • Тип Сетевая
  • Применение Для дома
  • Кол-во фаз Однофазный
  • Класс решения Премиум
  • Мощность инвертора 5000 Вт
  • Кол-во панелей 18
  • Суммарная мощность панелей 5760 Вт
  • Генерация в сутки (МО-лето), кВт*ч 28
  • Продажа в сеть Да
  • Гарантия, мес 12

  393 722 р. 374 035 р.

  GridEco +5кВт/ч ☼ сетевая солнечная электростанция теперь в вашей корзине покупок

  В сравнение В избранное

• Комплект iG06

  • Мощность, Вт 6000
  • Пик. мощность 8000 Вт
  • Мощность генератора, Вт 6000
  • Технология АКБ GEL
  • Страна изготовления Китай
  • Гарантия, мес 24

  424 342 р. 403 125 р.

  Комплект iG06 теперь в вашей корзине покупок

  В сравнение В избранное

• org/Product”>

  Комплект iD06 ☼ расширенная солнечная электростанция для дома на 5кВт

  • МАП Нет
  • Трехфазный Нет
  • Тип Гибридная, Автономная
  • Мощность, Вт 5000
  • Пик. мощность 10000 Вт
  • Тип контроллера MPPT
  • Технология АКБ GEL
  • Страна изготовления Китай
  • Гарантия, мес 24

  428 840 р. 407 398 р.

  Комплект iD06 ☼ расширенная солнечная электростанция для дома на 5кВт теперь в вашей корзине покупок

  В сравнение В избранное

• org/Product”>

  Комплект ih20c ☼ базовая солнечная электростанция для дома на 9кВт

  • МАП Да
  • Трехфазный Нет
  • Тип Гибридная, Автономная
  • Мощность, Вт 9000
  • Пик. мощность 12000 Вт
  • Тип контроллера MPPT
  • Технология АКБ GEL
  • Страна изготовления Россия + Китай
  • Гарантия, мес 24

  442 275 р. 420 162 р.

  Комплект ih20c ☼ базовая солнечная электростанция для дома на 9кВт теперь в вашей корзине покупок

  В сравнение В избранное

• org/Product”>

  Комплект ih20 ☼ оптимальная солнечная электростанция для дома на 9кВт

  • МАП Да
  • Трехфазный Нет
  • Тип Гибридная, Автономная
  • Мощность, Вт 9000
  • Пик. мощность 12000 Вт
  • Тип контроллера MPPT
  • Технология АКБ GEL
  • Страна изготовления Россия + Китай
  • Гарантия, мес 24

  489 312 р. 464 846 р.

  Комплект ih20 ☼ оптимальная солнечная электростанция для дома на 9кВт теперь в вашей корзине покупок

  В сравнение В избранное

• Комплект iD08 ☼ солнечная электростанция 5кВт с максимальной генерацией

  • МАП Нет
  • Трехфазный Нет
  • Тип Гибридная, Автономная
  • Мощность, Вт 5000
  • Пик. мощность 10000 Вт
  • Тип контроллера MPPT
  • Технология АКБ GEL
  • Страна изготовления Китай
  • Гарантия, мес 24

  558 838 р. 530 897 р.

  Комплект iD08 ☼ солнечная электростанция 5кВт с максимальной генерацией теперь в вашей корзине покупок

  В сравнение В избранное

В этом каталоге представлены типовые готовые решения по обеспечению загородного дома, дачи или любого другого объекта автономным электроснабжением с указанием цен. Возможны варианты как на базе постоянного тока (12/24в) для минимального набора потребителей, так и на основе инверторов с выходным напряжением 220В/380В.

Конфигурация оборудования всегда побирается индивидуально в зависимости от нескольких параметров:

• Необходимой мощности
• Потребления электроэнергии
• Технических условий для размещения солнечных панелей и/или генератора


Автономное электроснабжение коттеджа – Автономные решения

Если вам необходимо автономное электроснабжение круглый год, то самый эффективный способ – дизель-солнечное электроснабжение.

А наибольшей эффективности и надёжности можно добиться, используя аккумулятор для накопления энергии и выравнивания энергопотребления.

Почему бы не использовать просто генератор?

Первое решение, которое приходит на ум, это использовать дизельный генератор, но у него есть и недостатки:

• Энергия потребляется очень неравномерно, а генератор эффективно работает только при нагрузке около 75% от его мощности
• Не всегда бывает удобно организовать регулярный подвод топлива
• Генератору регулярно требуется техническое обслуживание, а его ресурс ограничен

Есть ли альтернатива постоянно включённому генератору?

Просто добавить к негератору солнечные батареи – это не выход. Солнечная энергия очень неравномерна в течение суток: избыточна днём и недостаточна ночью.

Дизель-солнечная электростанция UltraSolar с литий-ионным аккумулятором

Как выглядит это решение? Всего несколько компонентов на примере электростанции на 6 кВт:

1. Литий-ионная солнечная электростанция UltraSolar Pro USP-06-15
2. Массив из 30-ти солнечных батарей общей мощностью 7500 Вт на крыше
3. Дизельный генератор мощностью 10 кВА
4. Провода, соединительные коробки, молниезащита

Солнечная электростанция с аккумулятором размещается в помещении, дизельный генератор в пристройке, а солнечные батареи на южном скате крыши занимают 15 м².

Установив солнечно-дизельную электростанцию, вы получаете:

• Автономное электроснабжение с низкой стоимостью получаемой электроэнергии
• Экономия на топливе и обслуживании дизельного генератора
• Нет необходимости в согласованиях и разрешениях

Как работает солнечно-дизельная электростанция?

Днём накопитель запасает полученную от солнечных батарей энергию во встроенных литий-ионных аккумуляторах, а вечером и ночью питает нагрузки от аккумулятора.

Если солнечной энергии недостаточно, UltraSolar Pro запускает генератор и быстро, в течение двух-трёх часов, заряжает встроенные литий-ионные аккумуляторы, затем в течение суток вы расходуете запасённую энергию.

Летом генератор запускается редко и ненадолго, зимой чаще и чуть дольше остаётся включённым.

Экономия топлива и ресурса дизельного генератора

Обычные свинцовые аккумуляторы требуют заряда в течение 10-ти часов и затем 5 часов работы генератора вхолостую для выравнивания напряжения на аккумуляторах.

Акумуляторы LiFePO4 позволяют выполнять заряд за 1,5-2 часа, затем генератор можно выключить, так вы экономите топливо и ресурс генератора.

Кроме того, мы предлагаем часть энергии получать от солнца, и большую часть года вы сможете не включать генератор вообще.

Технические характеристики:

Благодаря правильно подобранному массиву солнечных батарей, ёмкости аккумуляторной батареи и другим комплектующим, наше решение обладает следующими выдающимися характеристиками:

• Быстрый заряд аккумуляторной батареи от солнца гарантирует, что даже за два-три солнечных часа в день вы будете обеспечены энергией на сутки
• Стремительный заряд аккумуляторной батареи от генератора (два-три часа) обеспечивает топливную экономию и тишину в пасмурные дни
• Высокая перегрузочная способность обеспечивает “живучесть” и позволяет запускать сложные нагрузки, такие как скважинный насос
• Благодаря правильным литий-ионным аккумуляторным батареям и системе управления, электростанция компактна и долговечна

Почему дизель-солнечное электроснабжение выгодно?

1. Экономия топлива и ресурса дизельного генератора
2. Не требуется замена дизельного генератора и аккумуляторов
3. Постоянное стабильное электроснабжение без перебоев

Как получить автономное дизель-солнечное электроснабжение?

Самый простой путь – обратиться к специалистам. Мы тщательно изучим поставленную перед нами задачу и найдём лучшее решение, основанное на нашем опыте, а так же грамотных расчётах и компьютерном моделировании. После установки и подключения вы получаете полностью независимое электроснабжение.

Сколько стоит дизель-солнечное электроснабжение?

Звоните прямо сейчас по телефону +7 (495) 258-49-48 и расскажите о своей задаче, получите законченное решение под ключ с гарантией.

Также, вы можете скачать по ссылке опросный лист, заполнить его, отправить на [email protected] и мы обязательно свяжемся с вами.

Получите больше информации о нашем оборудовании и решениях:

Солнечная электростанция UltraSolar	Автономное электроснабжение дома

Автономное электропитание

Главная

Информация

Автономное электропитание

Солнечные инверторы (инверторы со встроенным солнечным контроллером) ECOVOLT позволяют получить автономное электропитание Вашего дома, преобразуя солнечную или ветряную энергию в электрическую, необходимую для питания бытовых электроприборов. В отличие от обычных солнечных инверторов солнечные инверторы ECOVOLT имеют сетевое зарядное устройство, обеспечивающее бесперебойное электроснабжение Вашего дома вне зависимости от того, есть солнце (ветер) или его нет.


Дизельные генераторы (электростанции) ECOVOLT могут производить электроэнергию, когда нет ни солнца, ни ветра, ни сетевой электроэнергии, причём делают это профессионально и экономично.

• Зачем нужен солнечный инвертор и генератор?
• Какие преимущества имеет солнечный инвертор?
• Какие преимущества имеет дизель-генератор?
• Какие солнечные инверторы бывают?
• Какой солнечный инвертор нужен для дома?
• Какая мощность солнечного инвертора требуется для дома?
• Как выбрать ёмкость батареи для солнечного инвертора?
• Как выбрать солнечную панель для солнечного инвертора?
• Солнечный инвертор или генератор для дома?
• Зачем покупать солнечный инвертор, если есть генератор?

• Как увеличить существующую мощность?

Зачем нужен солнечный инвертор и генератор?

При желании получить автономное энергоснабжение дома необходим солнечный инвертор или генератор. Солнечный инвертор сохраняет электроэнергию в аккумуляторных батареях, с помощью которой обеспечивает электропитание бытовых электроприборов синусоидальным напряжением 220В. Таким образом, Вы можете не потреблять сетевую электроэнергию и получить энергонезависимый дом.


Генератор производит электроэнергию за счёт сжигания жидкого топлива (дезель , бензин). Бензогенераторы менее экономичны и имеют малый ресурс, в отличие от дизельных. При отсутствии централизованного электроснабжения солнечный инвертор или генератор абсолютно необходим для электропитания домашних приборов.


При наличии централизованного энергоснабжения солнечный инвертор не только позволяет сэкономить на оплате счетов за потреблённую электроэнергию, но и обеспечивает бесперебойное электропитание в пасмурные дни, когда солнечной энергии недостаточно для автономного электропитания дома. Но если сетевого электричества нет, а на улице стоят ненастные дни, то выручить сможет только генератор.

Какие преимущества имеет солнечный инвертор?

Солнечный инвертор позволяет использовать солнечную энергию, не потребляя сетевую. Его преимущество, по сравнению с генератором, состоит в том, что запасённая в батареях энергия тратиться электроприборами (нагрузками) тогда и столько, сколько потребляют нагрузки. Генератор же расходует топливо, производя электроэнергию по максимуму мощности, невзирая на то, что Вы не тратите или тратите лишь малую её часть нагрузками. Как результат, генератор сжигает топливо на производство электроэнергии, например, 2000Вт, а потребляется, к примеру, насосами или котлом 300Вт.


Более того, не рекомендуется подключать к генератору нагрузку менее 30% от мощности генератора. Также не следует использовать бензиновый генератор более 6-8 часов. Дизельный генератор допускает длительную работу, но стоит дороже. Отметим, что «топливный бак» (аккумуляторы) солнечного инвертора дешевле «заправлять» от солнца, чем ездить на заправку (АЗС).


Если запасённая в аккумуляторах электроэнергия закончится, то солнечный инвертор мгновенно переключится на сеть и обеспечит бесперебойное электропитание. В отличие от генераторов солнечный инвертор экологичен, обеспечивает чистое синусоидальное напряжение, сохраняет тишину и покой.

Какие преимущества имеет дизель-генератор?

Дизельный генератор необходим, когда вы пользуетесь всеми нагрузками, не ограничивая себя в электропотреблении, например, вечером. Батарейный банк инвертора при такой ситуации быстро иссякнет, в то время как генератор будет давать вам электроэнергию до тех пор, пока не закончится топливо в баке. Генераторы ECOVOLT имеют встроенный стабилизатор, благодаря чему обеспечивается великолепная точность (5%) амплитуды выходного напряжения.

Какие солнечные инверторы бывают?

Солнечные инверторы бывают низкочастотными или высокочастотными, со встроенным сетевым зарядным устройством или без него, с MPPT или PWM солнечным контроллером.

Какой солнечный инвертор нужен для дома?

Если дом имеет электронный газовый котёл и/или электродвигатели, то стоит предпочесть низкочастотный инвертор, имеющий низкий уровень помех и повышенную перегрузочную способность. Если дом имеет сетевое электроснабжение, то встроенное сетевое зарядное устройство позволит зарядить батареи при отсутствии солнца и, тем самым, обеспечить бесперебойное электропитание при отключении сетевой электроэнергии. В пасмурные дни MPPT контроллер позволит эффективнее и быстрее сохранять солнечную энергию в отличие от PWM контроллера.

Какая мощность солнечного инвертора требуется для дома?

Чтобы рассчитать требуемую мощность солнечного инвертора, необходимо сложить мощности потребления всех нагрузок с учётом пусковых токов. Иногда бывает, что суммарная мощность нагрузок дома превышает мощность выбранного солнечного инвертора. Так как нагрузки дома, обычно, разделены по цепям питания (например, 1 этаж: 3кВт + 2 этаж: 3кВт + кухня: 4кВт), то потребуются три инвертора (3кВт+3кВт+4кВт), совпадающих по максимальной мощности потребления цепей.


В том случае, когда проектировщик дома не предусмотрел резервный щит и все цепи питания выведены на единственный центральный электрический щит, то можно подключить параллельно 3 инвертора по 4кВт в параллель (с помощью электронной платы параллельного соединения), которые суммарно предоставят 12кВт мощности на весь дом.

Как выбрать ёмкость батареи для солнечного инвертора?

Ёмкость батареи подбирается исходя из суммарной мощности потребления нагрузок и желаемого времени автономного электропитания. Чем большую ёмкость батарейного банка Вы выберите, тем больше энергии сможете сохранить, чтобы использовать её для потребления Вашими электроприборами.

Как выбрать солнечную панель для солнечного инвертора?

Выходные характеристики фотоэлектрической панели должны соответствовать входным характеристикам солнечного контроллера инвертора. Параметры выбора ФЭ модуля описаны в руководстве пользователя солнечного инвертора.

Солнечный инвертор или генератор для дома?

Если мощность потребления вашей нагрузки невелика (например, котел и насосы) и Вы желаете сэкономить на топливе, то потребуется солнечный инвертор, позволяющий получать электроэнергию от солнца. Солнечный инвертор обеспечивает надёжное и качественное синусоидальное напряжение для любых бытовых электроприборов.


Но если помимо котла и насоса Вы желаете пользоваться другими мощными нагрузками дома (например, плита, стиральная машина, пылесос, СВЧ-печь, чайник и др) в момент отключения основной электросети, то генератор необходим.

Зачем покупать солнечный инвертор, если есть генератор?

Ответ прост: это выгодно. Цены на топливо постоянно растут и платить за всю произведённую генератором энергию, но не полностью использованную Вашими электроприборами, становится накладно и невыгодно. Позвольте солнечному инвертору «заправлять» батарейный банк от солнца и предоставлять столько электроэнергии, сколько потребуется Вашим электроприборам.


Тратить топливо на электропитание котла и насоса слишком расточительно, инвертор сделает это дешевле за счет солнца. Топливный бак генераторов не безграничен и, когда топливо закончится, Вы получите дополнительное время резерва от батарей, по меньшей мере, достаточное для того, чтобы съездить за топливом.

Как увеличить существующую мощность в доме?

Если существующей мощности, выделенной на дом, или мощности генератора недостаточно, то увеличить мощность несложно. Чтобы не тратить время и деньги на выделение дополнительной мощности от энергосбыта, не покупать новый более мощный генератор или трансформатор, надо купить солнечный инвертор той мощности, которой недостаточно, и подключить к нему нагрузки, на которые не хватает существующей мощности.

Автономное электроснабжение частного дома | Строительный Холдинг “ЗимаЛетоСтрой”

Когда нет возможности подключения к централизованным сетям или это подключение связано с затратами в крупных объемах (установка дополнительной подстанции, прокладка новых ЛЭП), выход — автономное электроснабжение дома.

Стандартная конфигурация системы автономного электроснабжения:

1. Источник электрической энергии.
2. Аккумуляторная батарея.
3. Инвертор.
4. Контроллер заряда.
5. Техническое оборудование.

В качестве источника электроэнергии используют:

1. Топливные генераторы — газовые, дизельные, бензиновые.
2. Ветрогенераторы.
3. Солнечные модули.
4. Малые гидроэлектростанции.

Любой из означенных источников применяют как основной, а в качестве дополнительного, резервного используют генератор другого типа. Такие системы называют комбинированными.

Аккумуляторная батарея — неотъемлемая составляющая системы автономного электроснабжения, обеспечивающая постоянное наличие энергии при периодическом функционировании основного источника.

Инвертор — автономный преобразователь постоянного тока в переменный. Элемент, необходимый в случаях, когда: конечные потребители находятся на значительном удалении от источника (чтобы избежать потерь в кабелях постоянного тока низкого напряжения), есть конечные потребители переменного тока на напряжение 220 В.

Контроллер заряда предотвращает перезаряд и переразряд батареи (зачастую является встроенным в инвертор элементом).


Гибридное автономное электроснабжение

Одним из главных доводов в пользу автономного электроснабжения дома называют независимость от цен на электроэнергию. Этот фактор кажется притянутым за уши, поскольку вы в любом случае будете зависеть от цен на энергоносители.

У нас принято широко оперировать экономическими выгодами при рекламе тех или иных продукции/услуг, однако делать это грамотно пока не научились. Говоря об экономически выгодном генераторе, не стоит забывать, что он работает не от воздуха. Само оборудование может быть дешевым, но его эксплуатация обходится крайне дорого. Хорошим примером, доказывающим верность этого тезиса, является бензиновый генератор. Выбрав систему этого типа, разве не будете вы зависеть, да еще как, от стоимости бензина, которая в свою очередь зависит не только от цен на нефть, но и от общей экономической картины (то есть цена нефти не тронется с места, а бензин подорожает без видимых причин)?

Приблизительно так же обстоит дело и с установками, работающими на дизельном топливе, рост цены на которое в свое время вызвало недоумение (и это слабо сказано). Будучи значительно дешевле бензина, дизельное топливо чуть ли не в одночасье стало дороже. Рост его стоимости был скачкообразным и обуславливался по большей части спросом (все-таки ДТ — одна из фракций, получаемых при первичной переработке нефти, не проходит ни риформинг, ни крекинг). Никто и представить себе не мог, что банальная солярка оставит позади 92-й, но «пришли» экономичные иномарки на дизельных движках и тут же перестали быть таковыми из-за подскочившей цены на топливо — российские реалии.

Газовые генераторы может постигнуть та же участь (пока из тепловых они самые экономичные в эксплуатации). Солнечные батареи? Уже никто не удивится, если при полном переходе на них, введут налог на солнечные лучи.

Так что тогда получает домовладелец, устанавливая систему автономного энергоснабжения при наличии централизованного?

• Независимость от перебоев в энергоснабжении, аварийных ситуаций на подстанциях. У вас всегда будет электричество, что бы ни случилось. Особенно актуальным это становится зимой, когда как обычно неподготовленные службы рапортуют о форс-мажорах с завидной периодичностью: миллионы людей остаются без электричества и отопления на довольно долгое время по причине выхода из строя изношенного донельзя оборудования.
• Экономические выгоды:
  1. ваши бытовые приборы не выйдут из строя по причине крайне нестабильной энергоподачи, свойственной централизованным сетям;
  2. автономные системы электроснабжения требуют использования энергетически эффективных потребителей энергии, что создает значительную экономию.
• Оборудование. Да, да, вы заплатите деньги, а взамен получите оборудование. При подключении (которое само по себе обойдется в 30 тыс. р. за кВт) к централизованной сети, вы будете получать электроэнергию, за которую станете платить, а приобретенное оборудование (стоимость прокладки 1 км низковольтной ЛЭП составит от 30 до 60 тыс. р. в зависимости от района Московской области + трансформаторная подстанция) останется в собственности электросети.

В последнее время образовалась четкая тенденция к снижению стоимости оборудования в сфере возобновляемой энергетики, что способствует ее популяризации. Если вы проживаете в местности, богатой ресурсами возобновляемой энергии (а таких в РФ немало), то переход на автономное электроснабжение — экономически верное решение. Экономить действительно можно, нужно лишь правильно рассчитать, какая конкретно система будет обходиться гораздо дешевле в вашем конкретном случае.




Бесперебойное электроснабжение объектов ▷ Резервное автономное электропитание ◁ AVTechno

Бесперебойное электроснабжение объектов ▷ Резервное автономное электропитание ◁ AVTechno

Современное электроснабжение характеризуется качествами: бесперебойность, надежность, постоянство параметров используемой электроэнергии.

Обеспечив, в первую очередь, высокий уровень данных характеристик, необходимо уделить должное внимание и другим, не менее важным, для современного человека качествам электропитания, сделав систему его использования не только высоконадежной и при необходимости автономной, но также удобной и безопасной в использовании и обслуживании.

Система бесперебойного электроснабжения очень значима в нашем мире. Она даёт возможность пользоваться бытовыми приборами, различной техникой и оборудованием даже в условиях некачественной подачи электричества. После установки системы бесперебойного питания в квартире, офисе, на производственном предприятии – вы получите источник, который будет работать без сбоев, отключений и замыкания.

Консультация

Причины установки системы резервного электроснабжения

В веке информационных технологий наблюдается тенденция роста нагрузки на электросеть. Гарантировать её бесперебойную работу, которая чрезвычайно важна для функционирования систем, в том числе компьютерных и телекоммуникационных, практически не реально. Система бесперебойного электроснабжения – единственная возможность избежать простоев в работе различного оборудования и защита от неожиданных информационных потерь при внеплановом отключении стационарной сети.

Системы бесперебойного электропитания могут увеличить срок эксплуатации технической составляющей любой организации. Вы существенно сэкономите на издержках и затраты на внедрение источника окупятся в кратчайшие сроки.

Систему бесперебойного электроснабжения используют:

• В качестве источника бесперебойного электропитания в загородном доме.
• Для резервного электроснабжения дачи.
• Для обеспечения работы котла отопления.
• Для аварийного электроснабжения бизнес-центров.
• В роли главного элемента автономной системы, которая базируется на альтернативных источниках питания.

Какие проблемы решают при помощи бесперебойного электроснабжения

Резервное электропитание способно справиться с такими неприятностями:

• импульсные помехи и провалы;
• скачки напряжения и его полное отсутствие;
• высокочастотные шумы.

Централизованная система резервного электроснабжения создаст лучшую защиту от всех неисправностей, перечисленных выше, в отличие от распределительной системы.

Грамотно рассчитать нужные параметры источника резервного электропитания довольно трудно. Для этого необходимы знания и немалый опыт. Следовательно, для правильного выбора, настройки и установки оборудования крайне желательно воспользоваться услугами специалиста.

Какие задачи решает бесперебойное электроснабжение

При правильном подходе резервное электроснабжение должно полностью защитить в случае возникновения аварийного отключения. Для этого необходим анализ частоты и сроков подобных ситуаций. Такие периоды условно разделяют на:

1. Микроотключения. Причиною их появлений являются пробои в сети либо проседание напряжения. Продолжительность аварийного отключения варьирует от пары секунд до 5 минут. Для обеспечения беспрерывной работы оборудования и различных приборов зачастую достаточно одного источника резервного электроснабжения.
2. Краткосрочные. Их провоцирует отключение на комплектной трансформаторной подстанции. Данная неисправность имеет локальный характер, следовательно, устранение неисправности может занять до 12 часов.
3. Среднесрочные. Аварийное отключение связано с возникновением проблем на линиях электропередачи, спровоцированных коммунальными либо газовыми службами. Устранение неисправностей занимает от 10 часов до одних суток.
4. Длительные. Отключения возникают по причинам стихийного характера. Для ликвидации неисправности привлекаются работники коммунальных служб и МЧС. Из-за масштабности работ, устранение поломки может занять 2-4 недели.

Исходя из того, какие виды аварийного отключения более характерны для конкретного района, и выбирают бесперебойное электроснабжение. Для качественной автономной работы недостаточно простого генератора, нужны, как минимум, силовые инверторы, которые автоматически запускают оборудование.



Комплектация зависит от пожеланий заказчика. Если его интересует автономная работа лишь некоторых элементов стратегического назначения, например, отопительного котла, достаточно одного инвертора и нескольких аккумуляторов. Продлить работоспособность комплекта помогут солнечные панели, ветрогенератор и другое подобное оборудование.



Применение систем резервного электроснабжения

Существует 2 варианта создания источника обеспечения бесперебойного электроснабжения. Речь идёт о системах распределительного и централизованного типа. Первая из них считается относительно простой, поскольку не предполагает разработку специального проекта, необходимого для организации отдельной сети электропитания.



Система резервного электроснабжения распределительного типа имеет один существенный недостаток: она не является максимально надёжной, т.е. не может защитить от возможных сбоев на все 100%. Кроме того, источник далеко не всегда отличается своей экономичностью, но порою он является единственным подходящим вариантом. Примером может быть организация, которая занимает несколько объектов.



Бесперебойное электроснабжение централизованного типа оказалось наиболее востребованным. Его нередко используют для качественной защиты телекоммуникационных инфоструктур. Оборудование резервного электропитания данного вида позволяет весомо упростить задачи, связанные с администрированием и гарантирует быструю реакцию на возникшие проблемы. Функционируя по принципу резервирования, система обеспечивает надёжную защиту от перегрузок электросети.



Система резервного электропитания централизованного типа с параллельной архитектурой была разработана в первый раз корпорацией General Electric. Её конфигурация предполагала несколько источников, обеспечивающих бесперебойное питание, которые связывались между собою. Они имели равномерную нагрузку.



Данный принцип гарантирует бесперебойное автономное электропитание даже при возникновении поломки какого-то из элементов системы. Гибкая структура позволяет без проблем присоединить ещё один источник, поддерживающий бесперебойное питание.



Любая система электроснабжения (централизованного или распределительного типа) представляет собою готовое решение для обеспечения электроснабжения оборудования с различным функционалом.



Из чего состоит резервное электроснабжение: структурные элементы

Бесперебойное электроснабжение функционирует благодаря накоплению электроэнергии в батареях. При отключении электросети производится трансформация запасов в необходимые 220В. Автономная система включается автоматически, достаточно сотой доли секунды. Что характерно, сигнал имеет идеально чистую форму. Отключение стандартного питания происходит незамеченным и не влияет даже на работу медоборудования или Hi-Fi. Системы работают в обычном режиме.

В традиционный состав каждого автономного электроснабжения входят:

• зарядные устройства или инверторы;
• аккумуляторы;
• провода для соединений;
• коммутационный щит;
• элементы для автоматической защиты;
• стеллаж для аккумуляторов.

Можно усовершенствовать любую систему резервного электроснабжения при помощи увеличения ёмкости аккумуляторов и мощности зарядного устройства.

Преимущества системы резервного электроснабжения:

• тихая работа;
• отсутствие необходимости в сервисном обслуживании, по меньшей мере, первые 5 лет;
• возможность установки в существующем здании;
• мгновенное включение;
• идеальный сигнал в 220В.

Резервное электроснабжение одно и двухступенчатого типа: какой выбрать

Первый тип представляет собою стандартную систему резервного снабжения, но с мощными аккумуляторами. По мнению специалистов, подобное решение подойдёт для местности, которой не характерны частые перебои электропитания. Проблемы могут возникнуть с возрастанием требований к продолжительности работы оборудования:

• литий-ионные батареи имеют высокую стоимость, которая напрямую зависит от их ёмкости;
• снизится длительность эксплуатации АКБ;
• понадобится зарядный ток высшей величины.

Резервное электроснабжение двухступенчатого типа не требует мощного аккумулятора. Он включается на непродолжительное время и очень экономно расходует заряд. Срок его службы зачастую превышает 10-летний рубеж. Двухступенчатое резервное снабжение – лучший вариант для местности с частыми или продолжительными перебоями электропитания. Команда AVTechno поможет вам сделать правильный выбор.



Остались вопросы по организации бесперебойного электроснабжения?

Обратитесь к специалисту!

Связаться с нами

Автономная электростанция | 2021

Мечта об автономных электростанциях вот-вот станет реальностью. Ассортимент Siemens Energy уже позволяет работать без присмотра в течение нескольких дней. В настоящее время команды разработчиков компании делают следующий шаг к автономности, настраивая цифровых двойников, анализ данных и искусственный интеллект для предоставления интеллектуальных прогнозов и инструкций.



Фрэнк Крулл


Ян Веустинк нацелился на будущее, в котором датчики, автономные роботы, цифровые двойники, интеллектуальный анализ и искусственный интеллект обеспечивают бесперебойную и автономную работу электростанции. Как эксперт по моделированию и цифровым двойникам, он разрабатывает стратегии и технологии для Siemens Energy, чтобы воплотить в жизнь концепцию автопилота для газовых и паровых электростанций.

Опыт Яна Вестинка не ограничивается цифровым моделированием электростанций. В качестве эксперта по управлению он также участвовал в вводе в эксплуатацию более 50 установок по всему миру. Кроме того, его инновационные проекты приводят его в диспетчерские по всему миру. Проводя пилотные испытания, он не может удержаться, чтобы не надеть комбинезон и не вмешаться.

Больше автономии, шаг за шагом

Все большее число операторов электростанций уже сигнализирует о насущной потребности, и Арик Отт, который координирует портфолио автономных операций в Siemens Energy, обрабатывает все больше и больше запросов на подходящие решения . «Мы надеемся, что сможем решить сразу несколько текущих задач, — объясняет Отт. Растущий процент возобновляемых источников энергии в сети неуклонно увеличивает нагрузку на газовые и паровые электростанции, требуя от них работать более гибко и эффективно. На горизонте также маячит массовая нехватка квалифицированного диспетчерского и обслуживающего персонала.

«Жаждаемые решения ближе, чем многие думают», — говорит Веустинк. «Автономия начинается не с автопилота. Задолго до этого электростанции поддерживали интеллектуальный анализ, интеллектуальные прогнозы, интеллектуальные рекомендации и интеллектуальные инструкции. Графы знаний, подключенные к программным агентам, которые предоставляют машинное описание объекта, аналогичное динамической Википедии, и делают всю функциональную цепочку дефекта понятной, а также поддерживаемый ИИ анализ неисправностей, который определяет причину в режиме реального времени, являются двумя шагами к Автономность, которая очень скоро обеспечит электростанции гораздо большей гибкостью и эффективностью».

Граф знаний о потоках данных между функциональными компонентами и областями на электростанции. Сложность сравнима со сложностью нейронной сети в человеческом мозгу. Для газовых и паровых электростанций представление быстро включает 10 000 компонентов с более чем 50 000 соединений. Увеличение раскрывает все более мелкие детали.

Автономность уже здесь

Siemens Energy уже предприняла шаги в этом направлении. Отт и его коллеги разработали решение, которое освобождает персонал электростанции от ежедневных проверок. Им больше не нужно стоять на месте для поиска утечек, проверки рабочих параметров и расследования необычных шумов. Эта задача выполняется с помощью алгоритмов анализа с поддержкой ИИ, которые регулярно отфильтровывают признаки нарушений из данных, поступающих от камер, микрофонов и других датчиков, установленных на предприятии или на роботах, и при необходимости запрашивают поддержку. Персонал удаленного технического обслуживания и диспетчерской может обслуживать несколько электростанций одновременно.

«Это решение не только предлагает операторам электростанций возможность сократить объем инспекций, — говорит Отт. «Мы также подготовили почву для важного шага к автономным электростанциям. Если виртуальные инспекционные обходы сочетаются с системой контроля и управления электростанции, и мы также можем гарантировать, что необходимые материалы, такие как смолы и смазки, требуют лишь периодического пополнения или контроля, то становится возможным несколько дней стандартной работы без присмотра. В Европейском союзе этот переход к автономии возможен уже в течение трех дней».

Уже более десяти лет Арик Отт увлечен цифровизацией энергетической экономики. После многочисленных проектов для клиентов в настоящее время он координирует портфель автономных операций Siemens Energy. Для него первый шаг к автономным электростанциям, которые позволяют несколько дней работать без присмотра, уже не просто видение. Это реальная возможность, которую он уже может предложить своим клиентам.

Автономность за пределами турбин

Для многих электростанций многодневная неконтролируемая эксплуатация уже представляет собой привлекательную степень автономии. «В случае бывших электростанций с базовой нагрузкой, которые теперь находятся под рукой, чтобы обеспечить быстрый запуск в случае необходимости, в их интересах максимально снизить их усилия в режиме ожидания», — говорит Отт. «Однако неконтролируемая эксплуатация также ценна для электростанций, которые работают на полную мощность в течение длительных периодов времени, в том числе тех, которым необходимо производить централизованное теплоснабжение зимой или эксплуатировать опреснительные установки для очистки питьевой воды».

Штефан Лихтенбергер, управляющий портфелем услуг Siemens Energy на основе данных, уже работает со своей командой над новым уровнем автономии. Это включает в себя также поддержку компонентов электростанции за пределами турбин с помощью интеллектуальных прогнозов и рекомендаций. «Мы делаем это, выполняя оперативный анализ, в ходе которого ИИ корректирует цифровые двойники компонентов на основе фактических данных датчиков, в результате чего он может различать нормальное старение и необычные события», — объясняет Лихтенбергер. «Это позволяет автоматически учитывать нормальное старение при анализе, делая прогнозы и рекомендации еще более точными. Использование мощностей электростанций может быть улучшено еще больше». Пилотная разработка в настоящее время проходит испытания на парогенераторе-утилизаторе.

С самого начала миссия Штефана Лихтенбергера в Siemens Energy заключалась в том, чтобы поддерживать клиентов с цифровизацией на стыке между бизнес-процессами и данными. После многих лет участия на местах в крупномасштабных проектах по управлению и электротехнике на территории клиентов он теперь управляет портфелем услуг на основе данных.

Тренажер для обучения ИИ

Своими разработками Веустинк делает еще один шаг в будущее. Среди прочего, он уже работает над технологическими требованиями к обучению ИИ будущих автопилотов. Прежде чем ИИ сможет принимать решения, его необходимо научить распознавать широкий спектр возможных событий. Однако подлинных оперативных данных слишком мало. «Чего не хватает, так это данных о разломах», — говорит Веустинк. «На самом деле это хорошо; но для обучения ИИ это означает, что мы сначала должны искусственно сгенерировать эти события с помощью симуляций».

Карманный справочник по силе Заводы

Автономные электростанции почти не требуют присутствия персонала для обслуживания. При необходимости обслуживающий персонал будет привлекаться из центрального резервного пула, который совместно обслуживается несколькими электростанциями. Однако эти сотрудники будут менее знакомы с местными условиями и будут нуждаться в руководстве. Вот почему год назад Weustink начала создавать внутреннюю навигационную систему в виде приложения для смартфона, которое использует дополненную реальность, чтобы направлять специалистов по обслуживанию к точному месту развертывания, а также отображает последние данные технологии управления — даже без GPS или подключения к Интернету. Если ситуация становится опасной, приложение также направляет их к месту сбора. Полнофункциональная лабораторная версия уже существует, и сейчас Веустинк ищет подходящий пилотный проект для тестирования приложения на реальном предприятии.

Для этого Weustink может использовать те же цифровые двойники и алгоритмы тренажеров, которые Siemens Energy использует для обучения персонала электростанций. «Но, в отличие от людей, ИИ сложно обучить сразу всей электростанции», — говорит Веустинк. «Было бы проще, если бы вы разделили электростанцию ​​на секции, которые управляются отдельно сетевым ИИ». Чтобы подготовить это решение, он уже начал использовать графы знаний, чтобы сделать отдельные разделы пригодными для машинного использования. Взяв их за основу, он хочет разработать универсальное решение для центрального компонента электростанции, которое затем можно будет применить ко всей электростанции в целом.

Ян Веустинк уверен, что скоро появятся первые автономные электростанции, подключенные к сети. «Технологии, необходимые для реальных приложений, уже здесь», — говорит он.

Нажмите здесь и подпишитесь на нашу рассылку новостей об энергетике, чтобы узнавать о тенденциях и технологиях, определяющих переход к энергетике.

1 июля 2021 г.

Фрэнк Крулл — физик и журналист, работающий в отделе коммуникаций Siemens Energy.



Объединение изображений и видео: Siemens Energy


Автономный источник питания для сетевых датчиков

Свен Грюнциг, Маттиас Ландвер и Саша Бонхардт

13 июля 2022 г.

Исследователи Фраунгофера поставили перед собой задачу обеспечить сетевые датчики достаточным количеством энергии и хранить ее локально. Результатом является множество новых компонентов.

© ИСИТ Фраунгофера

Исследователи Фраунгофера работают над ведущим проектом «На пути к электронике с нулевым энергопотреблением» для разработки электронных и сетевых систем, которые требуют как можно меньше энергии. Одним из результатов стала полная сенсорная система: Smart City Sensor. Его можно использовать для измерения твердых частиц в городе. До сих пор измерение содержания твердых частиц в воздухе было чрезвычайно дорогостоящим. Таким образом, в городах данные измерений могут собираться одновременно только на нескольких выбранных перекрестках. С помощью своей новой разработки исследователи Фраунгофера хотят обеспечить более плотные и точные измерения.

Энергонезависимые сенсорные узлы можно прикрепить к уличным фонарям или автобусам для определения концентрации частиц в окружающем воздухе. Интеллектуальное объединение узлов в сеть и подключение к общим облачным платформам создает подробную модель выбросов твердых частиц в городе. Для приложений практически нет ограничений: транспортным потоком можно управлять с помощью подключенных к сети датчиков, а навигационные системы самостоятельно ориентируются и корректируют свои маршруты. Во многих случаях необходимая энергия вырабатывается солнечными батареями. В туннелях, в трубах, под мостами или в уличных каньонах источник энергии больше не нужен. Исследователи Фраунгофера искали альтернативные, подходящие источники энергии и разработали новые процессы, чтобы использовать их для производства энергии для системы. Одна из идей, например, заключалась в том, чтобы соединить сенсорную систему с небольшой, очень плавно работающей ветровой турбиной, которая вращается даже при малейших воздушных потоках. Магниты, установленные на ветряной мельнице, вибрируют встроенный в систему сборщик энергии. Модуль сбора энергии преобразует механические колебания в электрическую энергию, сохраняет ее, а затем точно передает в систему.


© Fraunhofer ISIT

Модули комбайна Zepowel с комбайном (вверху, U1), преобразователем энергии ASIC (в центре, U2) и накопителем энергии (внизу, C1 и C2).

Взгляд на микромеханический комбайн.

Системе требуется энергия модуля сбора в первую очередь для ядра IoT. Это очень энергоэффективный компьютерный блок, который также является интерфейсом для внешнего мира. Отдельные компоненты сборочного модуля представляют собой микромеханический сборщик, разработанный Fraunhofer ISIT, в котором используется новая производственная концепция для включения магнитного возбуждения. Благодаря использованию современных материалов комбайн может генерировать большее количество электроэнергии, которое ранее предназначалось для гораздо более крупных компонентов. Кроме того, имеется интегральная схема для преобразования энергии комбайна. Это позволяет сборочному модулю значительно продлить срок службы батареи каждого автономного сенсорного узла.

Первым шагом к увеличению удельной мощности было создание слоев нитрида алюминия и скандия и их интеграция в изгибающуюся балку комбайна. Благодаря улучшенному материалу можно увеличить мощность в три раза по сравнению с предыдущими комбайнами на основе нитрида алюминия. Другой подход к увеличению удельной мощности заключался в замене кремниевой массы маховика материалами с более высокой плотностью. Это включает в себя ручное крепление предварительно изготовленного магнита к изгибающейся балке после процесса изготовления кремния — сложная и, следовательно, дорогая процедура.


© Fraunhofer ISIT

Больше мощности благодаря неодимовому магниту

Компания Fraunhofer ISIT разработала технологию PowderMEMS, технологический процесс, который впервые позволяет напрямую интегрировать магниты NdFeB микрометрового размера в процесс производства полупроводников на уровне пластин. Кроме того, этот процесс совместим со всеми распространенными этапами процесса в микроэлектронике. Ранее протравленные полости в подложке заполняются порошком NdFeB. Затем вокруг отдельных частиц создается тонкий слой оксида алюминия посредством осаждения атомарного слоя. Тонкий слой оксида алюминия связывает отдельные частицы и одновременно защищает их от воздействия окружающей среды. Благодаря более сильному микромагниту одновременно возможны не только более высокие отклонения в системе пружины-массы, но и комплексные возможности возбуждения комбайна. Вращательные и поступательные движения преобразуются в энергию с помощью внешних магнитов.

При перемещении внешнего магнита мимо изгибающей балки он сильно отклоняется. Если начальное отклонение достаточно велико, а затем магнитное поле резко затухает, изгибающаяся балка колеблется на своей резонансной частоте. На низких частотах, значительно ниже резонансной, достигаются высокие энергетические выходы, что трудно реализовать в обычных системах. С комбайном достигается выходная мощность до 80 мкВт при частоте около 50 Гц и более 150 мкВт при работе в резонансе.

Кроме того, Harvester можно использовать в качестве пробуждающего приемника с почти нулевым энергопотреблением. После выпрямления напряжения достаточно, чтобы разбудить микроконтроллер с внешним питанием. Соответственно, в режиме ожидания энергопотребление невелико, колеблется в районе нескольких пикоампер. Такая система позволяет значительно увеличить срок службы электронных устройств, которые показывают более длительное время ожидания между их фактическим использованием.


© Fraunhofer ISIT

Эффективное преобразование напряжения с помощью ASIC

Напряжение переменного тока, генерируемое комбайном, преобразуется в напряжение постоянного тока преобразователем энергии ASIC, повышается, а затем энергия сохраняется. Целью является оптимизированное согласование мощности с широкополосным входным напряжением и максимальной эффективностью схемы. ASIC основан на двух концепциях полностью интегрированных преобразователей, которые обеспечивают высокоэффективное преобразование напряжения. Для интеграции используются только транзисторы и конденсаторы, без трансформаторов. Ступени площадки ASIC питаются как от внешнего напряжения, так и от генерируемого напряжения выпрямителя. Конструкция площадью 10 мм² была разработана с использованием недорогой биполярной/КМОП-на-КНИ технологии с длиной волны 180 нм и изготовлена ​​путем многопроектного запуска пластины. В блочном преобразователе отрицательной полуволны варианта NPCORE отрицательная и положительная огибающие формируются из входных напряжений. Последний подается на вход первого каскада следующего за ним пятикаскадного транзисторного выпрямителя.


Общий КПД 71 процент

Для снижения эффективного порогового напряжения основные узлы МОП-транзисторов подключены к самому низкому или самому высокому потенциалу. Буферизованное выходное напряжение последнего каскада подается на выход через диоды Шоттки. Общий КПД версии NPCORE составляет 71%. Возможна выходная мощность до 70 мкВт. Разработанные концепции схем можно гибко адаптировать к различным типам комбайнов, диапазонам напряжения и выходным нагрузкам, а также обеспечить преобразование энергии в соответствии с конкретным применением. Была разработана система накопления микроэнергии, позволяющая сохранять энергию, вырабатываемую комбайном.


© Fraunhofer ISIT

Гомогенное покрытие при экстремальных топологиях

В дополнение к диэлектрическому слою в конструкции необходимо с высокой точностью наносить нижний и верхний электроды. Здесь используется атомно-слоевое осаждение. Это обеспечивает однородное покрытие даже экстремальных топологий. Производимые конденсаторы имеют толщину 50 мкм и плотность емкости около 500 нФ/мм². Использование антисегнетоэлектрических (AFE) диэлектриков удваивает емкость по сравнению с обычными диэлектриками. Была достигнута емкость 800 нФ/мм². На подложке (пластине 300 мм), обычно используемой в микроэлектронике, можно разместить около 4000 компонентов. Затем конденсаторы автоматически отделяются и хранятся в вакуумных лотках.

• МЭМС для сбора энергии
• Система сбора энергии со встроенными магнитами
• Экологизация Интернета вещей
• Сбор энергии для зеленой микроэлектроники

Автономное электроснабжение



Автономное питание

Ветрогенераторы вертикальные с ротором Дарья


Ветрогенераторы на основе горизонтальноосных турбин – не единственное возможное решение для качественного преобразования энергии ветра в электрическую. Существуют и другие конструкции, которые иногда показывают больший КПД, чем осевые турбины. Примером такой альтернативной конструкции является ветрогенератор с вертикальным ротором «Дарья».

Это необычное решение было предложено еще в 1931 году французским авиаконструктором Жоржем Дарье, поставившим перед собой задачу создать такой ветрогенератор, который работал бы при любом направлении ветра, не требуя строгой ориентации. Было предложено расположить ротор генератора вместе с узкими лопастями вертикально, чтобы как при слабом, так и при сильном ветре значительная часть воздушного потока не встречала значительного аэродинамического сопротивления, а непосредственно давила на рабочие поверхности лопастей. , приводя к их вращению…

Дизель-генератор – устройство и принцип работы


Приобретая дизель-генератор для тех или иных целей, важно понимать принцип его работы, ведь если вы не понимаете, с чем имеете дело, можно случайно упустить из виду симптомы неисправностей, да и просто нарушить правила эксплуатации данного агрегата.

Самый распространенный дизель-генератор (подходящий для дома или малого предприятия в качестве источника резервного электроснабжения) состоит из нескольких основных узлов, установленных внутри рамы, часто защищенных шумопоглощающим кожухом: топливного бака, дизельный двигатель, ручной стартер, электронный блок автоматического управления и стабилизации напряжения, генератор (непосредственно генератор), аккумуляторная батарея с зарядным устройством. Кроме того, в корпусе дизель-генератора реализованы системы смазки и охлаждения двигателя, а также выхлопная система. Принцип выработки электроэнергии в этом типе генератора основан…

Солнечные элементы


Солнечные панели, также называемые солнечными панелями или солнечными модулями, состоят из отдельных фотоэлектрических преобразователей (так называемых солнечных элементов), которые соединены друг с другом в последовательные и параллельные цепи, совместно работающие как один источник тока.

Фактически одна панель может рассматриваться как источник тока. Несколько солнечных панелей образуют автономную солнечную электростанцию, которая может быть малой (если речь идет, например, о частном доме) или большой (если речь идет о промышленной солнечной электростанции) мощности. Размер солнечной станции зависит от ее назначения и от потребностей ее потребителя. Одна солнечная панель обычно содержит количество элементов, кратное 12, а именно: 12, 24, 36, 48, 60 или 72 солнечных элемента. Номинальная мощность одной такой панели обычно лежит в пределах от 30 до 350 Вт…

Что такое контроллер MPPT для солнечной зарядки


MPPT это один из способов использования ресурсов источника энергии, будь то солнечная батарея или ветрогенератор, но в этой статье мы поговорим именно о солнечная энергия. Его главная особенность заключается в повышении эффективности альтернативного источника за счет «вытягивания» максимального количества энергии за счет выбора определенного напряжения и тока.

Выбор этих параметров сводится к анализу ВАХ источника и определению, при каком напряжении и токе потребления будет потребляться максимальная мощность. Именно так расшифровывается аббревиатура MPPT — Maximum Power Point Tracking (отслеживание точки максимальной мощности). Общие сведения о принципе работы МРРТ-контроллеров На первый взгляд можно подумать: «Ну, используйте максимально возможное напряжение, так будет максимальный ток нагрузки…

Сетевые инверторы для солнечных батарей


В тех районах, где подключение к централизованной электросети проблематично или нецелесообразно, особенно в солнечных регионах, люди часто прибегают к использованию солнечных батарей в своих личных подсобных хозяйствах. Солнечные панели преобразуют энергию солнечного излучения в электроэнергию и, таким образом, позволяют потребителю получать электроэнергию для собственных нужд вне зависимости от государственной электросети.

Но в связи с тем, что выработка электроэнергии на солнечных панелях происходит неравномерно (в разное время суток, а также в зависимости от облачности и текущих климатических условий), человеку приходится накапливать полученную энергию все время в условиях высокой -батареи ёмкости. Такие батареи дорогие, а срок их службы ограничен. Свинцовые аккумуляторы проработают в такой системе около 5 лет, а литиевые около 10 лет, но и стоят они в 5 раз дороже свинцовых…

Как сделать ветрогенератор своими руками


Ветер – это бесплатная энергия! Так что давайте использовать его в личных целях. Если создание ветропарка в промышленных масштабах очень затратно, т.к. помимо генератора необходим ряд исследований и расчетов, государство таких затрат не несет, а для инвесторов в странах бывшего СССР это , почему-то особого интереса не вызывает. В частном порядке можно сделать мини-ветряк для собственных нужд. Стоит понимать, что проект по переводу вашего дома на альтернативную энергию – очень затратное мероприятие.

Как уже было сказано: нужно провести длительные наблюдения и расчеты, чтобы найти оптимальное соотношение размеров ветроколеса и генератора, подходящее для вашего климата, розы ветров и среднегодовой скорости ветра. КПД ветроэнергетической установки в пределах одного региона может существенно различаться, это связано с тем, что от движения ветра зависит не только…

Гелевые аккумуляторы и их применение


Свинцово-кислотные аккумуляторы широко используются как в качестве тяговых аккумуляторов (например, для питания электропогрузчиков), так и в качестве стартерных аккумуляторов для автомобилей. В системах бесперебойного и резервного электроснабжения домов и предприятий также используются свинцово-кислотные аккумуляторы.

Автономные системы электроснабжения жилых домов часто содержат батарею большой емкости или сборку на несколько сотен ампер-часов, предназначенную для обеспечения длительного электроснабжения жилища. Такой аккумулятор можно заряжать от различных альтернативных источников электроэнергии, таких как блок солнечных батарей, ветрогенератор и др., а разряжать аккумулятор традиционно через мощный инвертор, от которого потребители питаются переменным током промышленной частоты и стандарта. напряжение сети …

Мини- и микроГЭС – популярные конструкции и области применения


Если посмотреть на сегодняшнюю промышленную энергетику, если обратить внимание на динамику развития в области альтернативной энергетики, то можно легко заметить, что такой стереотип здесь давно сформировались: плоская река в принципе не пригодна для выработки электроэнергии на ГЭС.

Крупные ГЭС строятся с использованием оборудования, изначально предназначенного для выработки больших электрических мощностей на крутых склонах или на горных реках, где скорость течения воды достигает не менее 2 м/с. Генераторные установки для таких ГЭС не подходят для работы на относительно слабом течении низинной реки. Для этих целей (для любых рек) продаются только походные игрушки для зарядки на пару ватт сотовых телефонов… Конечно, строить плотину для последующего строительства промышленной ГЭС – затратная затея, она долго окупится, да и смысла ее строить нет…

вернуться 2 3 4 5 … 6 >> Следующая страница

Автономный источник питания шаблон веб-баннер векторное изображение

Автономный источник питания шаблон веб-баннер векторное изображение
1. лицензионные векторы
2. Автономные векторы

ЛицензияПодробнее

Стандарт Вы можете использовать вектор в личных и коммерческих целях. Расширенный Вы можете использовать вектор на предметах для перепродажи и печати по требованию.

Тип лицензии определяет, как вы можете использовать этот образ.

	Станд.	Расшир.
Печатный / редакционный
Графический дизайн
Веб-дизайн
Социальные сети
Редактировать и изменять
Многопользовательский
Предметы перепродажи
Печать по запросу

Способы покупкиСравнить

Плата за изображение € 14,99 Кредиты € 1,00 Подписка € 0,69

Оплатить стандартные лицензии можно тремя способами. Цены евро евро .

Оплата с	Цена изображения
Плата за изображение € 14,99 Одноразовый платеж
Предоплаченные кредиты € 1 Загружайте изображения по запросу (1 кредит = 1 евро). Минимальная покупка 30р.
План подписки От 0,69 € Выберите месячный план. Неиспользованные загрузки автоматически переносятся на следующий месяц.

Способы покупкиСравнить

Плата за изображение € 39,99 Кредиты € 30,00

Существует два способа оплаты расширенных лицензий. Цены евро евро .

Оплата с	Стоимость изображения
Плата за изображение € 39,99 Оплата разовая, регистрация не требуется.
Предоплаченные кредиты € 30 Загружайте изображения по запросу (1 кредит = 1 евро).

Дополнительные услугиПодробнее

Настроить изображение Доступно только с оплатой за изображение € 85,00

Нравится изображение, но нужны лишь некоторые изменения? Пусть наши талантливые художники сделают всю работу за вас!

Мы свяжем вас с дизайнером, который сможет внести изменения и отправить вам изображение в выбранном вами формате.

Примеры

• Изменить текст
• Изменить цвета
• Изменить размер до новых размеров
• Включить логотип или символ
• Добавьте название своей компании или компании

файлов включены

Информация о загрузке…

• Идентификатор изображения

  20265751

• Цветовой режим

  RGB

• Художник

  Простокстудия

Концепция автономной системы электроснабжения с использованием возобновляемых источников энергии

Izvorni znanstveni članak

https://doi. org/10.13044/j.sdewes.d5.0160

Концепция автономной системы электроснабжения с использованием возобновляемых источников энергии

Вальдемар Федак ; Кафедра машиностроения, Опольский технологический университет, ул. 5, 45-271 Ополе, Польша
Станислав Анвейлер orcid.org/0000-0003-4457-2740 ; Кафедра машиностроения, Опольский технологический университет, ул. 5, 45-271 Ополе, Польша
Роман Ульбрих ; Кафедра машиностроения, Опольский технологический университет, ул. 5, 45-271 Ополе, Польша
Бартломей Ярош ; ЭКО СОЛНЕЧНАЯ СП. z.o.o., ул. Миколайчика 5, 45-271 Ополе, Польша


---

Puni текст: английский pdf 500 Кб

ул. 579-589

preuzimanja: 647

читираж

---

Sažetak

Устойчивое экономическое развитие требует рационального и продуманного использования возобновляемых источников энергии. В польских условиях использование нескольких типов возобновляемых источников энергии на одной установке является новой проблемой. В частности, гибридные устройства в сочетании с интеллектуальными энергетическими системами, такими как системы освещения, как правило, не используются. Таким образом, производство энергии в Польше по-прежнему зависит от сжигания угля. Несмотря на свои преимущества, возобновляемые источники энергии характеризуются сезонностью и значительной нестабильностью. Доступ к возобновляемым источникам энергии меняется ежедневно и сезонно, поэтому необходимо активизировать деятельность по продвижению использования автономных гибридных энергосистем. Представленное исследование направлено на разработку системы автономного электроснабжения (АЭС) на основе так называемого энергобаланса. Такая система работает в изолированном расположении и служит для надежного снабжения электроэнергией от возобновляемых источников небольших бытовых или коммунальных устройств в городской черте. Системы мощностью до 3 кВт состоят из модулей, модульная конструкция которых позволяет комбинировать различные конфигурации мощности и типы используемых возобновляемых источников энергии. Базовая система состоит из основного источника питания, дополнительного источника питания, аварийного источника питания, накопителя энергии, метеостанции и контроллера. Энергетическая структура зависит от географического положения системы. Аварийный источник может быть реализован в виде сетевого соединителя или топливного генератора со 100% участием до устранения отказа основного или вспомогательного источника питания. Система накопления энергии состоит из аккумуляторов или суперконденсаторов. Предлагаемая система может быть объединена для создания локальной сети, которая автоматически реагирует на дефицит электроэнергии в различных узлах сети, регулируя подачу электроэнергии внутри сети в зависимости от своих потребностей. Для Польши реалистичные решения в этой статье являются новым и современным ответом на эти требования.

Ключне Риечи

Возобновляемые источники энергии, Фотовольтаика, Энергия ветра, Умные сети, Микросети, Автономное электроснабжение

Hrčak ID:

1

URI

https://hrcak.srce.hr/1

Posjeta: 1.170 *

Fuel cell EFOY Pro undetectable and autonomous

Condition: New product

JENNY ND Терра, Необнаруживаемый топливный элемент. Автономное питание от сети 24ч/24, 7/7. ДЖЕННИ Н.Д. Терру можно даже похоронить.

Обеспечивает надежное питание до 4 дней без вмешательства пользователя.
Пока есть топливо, JENNY ND Terra будет обеспечивать его автоматически.

Подробнее

• Подробнее

Полустационарные и стационарные системы мониторинга часто не имеют доступа к электросети и часто должны быть замаскированы. JENNY ND Terra общим весом около 10,5 кг — это инновационная портативная система питания, предназначенная для транспортировки одним человеком и немедленно готовая к использованию в любом месте и в любое время. JENNY ND Terra надежно поставляет электроэнергию для наблюдения, распознавания и защиты секретных активов. Он уже используется ведущими оборонными организациями в качестве легкого, бесшумного и незаметного источника энергии в полевых условиях. Его можно использовать даже закопанным!
2,5-литровый топливный картридж системы имеет мощность 2750 Втч. Такое же количество энергии в обычных свинцовых батареях или литий-ионных батареях будет весить около 90 кг и 18 кг соответственно.

Характеристики
Мощность в сутки: 600 Втч
Номинальная мощность: 25 Вт
Пиковая мощность: до 180 Вт (кратковременно)
Время работы на одном топливном картридже: до 110 часов
Номинальный ток: при 10 В / 16,5 В 2,50 А / 1,51 А.
Вес: 10,5 кг с гибридной батареей
Размеры: 499 x 393 x 240 мм
Расход метанола <1,0 л/кВтч
Электрический интерфейс: Glenair # 804-005-07ZNU8-13s
Внутренняя батарея: BB-2590 (BT-70791A)
Номинальное напряжение: 14,4 В
Номинальная емкость: 14,4 Ач
Напряжение в конце заряда: 16,4 В +/- 0,08 В
Максимальная нагрузка/разрядка: 6 A / 46 A
Рабочая температура: от -32 °C до +35 °C
Начальная температура: от +1 °C до +49 ° C
Температура хранения: от +1 °C до +71 °C от -34 °C до +71 °C с активированной защитой от замерзания
Влажность: от 0 до 100 % относительной влажности
Защита от брызг, водонепроницаемая в транспортной конфигурации
Метод вибрации: MIL-STD 810F 514. 5, категории 5, 8 и 20
Испытание на падение: MIL-STD 810F, метод 516.5, процедура I
Рабочая высота: до 4000 м без потери производительности мощность
Звуковая эмиссия: <37 дБ (A) на 1 м
EMV: VG 95373
Ситуация / Эксплуатация Использование: Стоя, Горизонтально / Скрыто, Под землей
Гарантия: 1500 часов работы.

Принадлежности в комплекте
Корпус системы с вентиляционными трубками и грибками
Топливный элемент JENNY 600S (включая аккумулятор для транспортировки)
Аккумулятор BB-2590 Hybrid
Соединительный кабель 12 В Auto OUT
Техническая жидкость, 20 мл
Руководство

Jenny 6005 – Portable Power Supply / Fuel…

Jenny 6005 – Portable Power SupplyПроизводительность зарядки в день 600 Втч. Высота установки: до 4000 м. Заряжайте несколько аккумуляторов одновременно с помощью 3G Power Manager. Экономия места при значительном снижении веса. JENNY 600S усилен для использования в военных целях.

Подробнее

ProCube 2060A – источник питания / автономный /…

ProCube 2060A – автономный источник питанияКонтроллер солнечной зарядки для гибридной системыНоминальное напряжение: 12 В постоянного тока и 24 В постоянного тока. Диапазон температур: от -20 °C до +50 °C/от -4 °F до 122 °F. Алюминиевый корпус с ручками для переноски. Степень защиты IP 33.

Подробнее

ProCube 2030A – Источник питания / Автономный /…

ProCube 2030A – Автономный источник питания Место для топливного картриджа M28 Номинальное напряжение: 12 В пост. тока / 24 В пост. + 50 ° CАлюминиевый корпусЗащита IP 33

Подробнее

SFC Energy France, EFOY Power военный

EmilyCube 2500 – Автономное электроснабжение…

EmilyCube 2500 – Автономное электроснабжение. Нет узнаваемой подписи. Зарядное устройство для топливных элементов мощностью 100 Вт. Картридж с метанолом высокой плотности 10 л. Тихий и автономный. Сменные топливные картриджи. Надежные промышленные приложения для военных. Энергетическое решение под ключ.

Подробнее

SFC Energy France, EFOY Power военный

EMILY 3000 – Портативный источник питания/топлива…

Emily 3000 – Портативный блок питания, топливные картриджи М10 или М28. Нет узнаваемой подписи. Тихий и автономный. Рабочая температура от -25°С до +50°С. Возможно одновременное питание многих устройств Военная закалка и электромагнитная совместимость.

Подробнее

ProEnergyCase – Блок питания / Беспроводной /…

ProEnergyCase 2020PМобильное энергетическое решение, автономное Место для установки 2 аккумуляторов и 2 топливных картриджей M10 maxТемпература зазора от -20 °C до +50 °C -4 °F до 122 ° FСолнечный контроллер заряда (солнечная гибридная система)Защита корпуса IP33

Подробнее

SFC Energy France, EFOY Power Military

JENNY 1200 – Портативный / Резервный / Топливный… дней миссийВысокая плотность энергииВес и значительная экономия местаРаботает на чистом метаноле, с удобными и безопасными картриджами

Подробнее

BATLi12xx Военные аккумуляторы и зарядные устройства.
