Болт анкерный фото: Анкерный болт, обзор. WikiСтатья.

Содержание

Анкерный болт с крюком. Технические характеристики

Анкерный болт, в целом, представляет собой усиленный крепеж. Он широко используется там, где соединение должно выдерживать значительные нагрузки динамического и статического типа. Все это в равной степени относится и к анкерным болтам, окончание резьбового стержня которых выполнено в виде крюка. Именно этот элемент придает дополнительные удобства при навешивании различных объектов на поверхность монтажной основы. В частности, когда использование предмета, ранее размещенного посредством болта анкерного со стержнем, переходящим в крюк, например, на стене жилого помещения, перестает быть актуальным, его легко можно снять.

Конструкция и принцип работы

Анкерный болт данного вида содержит следующие элементы:

стержень, загнутый в крюк с одной стороны, и с витками резьбы с другой;
распорная конусообразная часть с насечками. Выполнена в виде гайки;
гильза с продольными прорезями на теле;
шестигранная гайка;
плоская шайба.

Принцип работы анкерного болта с крюком достаточно прост.

При завинчивании шестигранной гайки распорная втулка с прорезями перемещается вниз по шпильке и упирается своей нижней гранью в конусообразную нижнюю часть.
Под воздействием давления лепестки распорной муфты разжимаются и внедряются в материал монтажного основания.
Такое же явление наблюдается при завинчивании резьбовой шпильки-крюка в коническую нижнюю гайку.

Материал изготовления

Производители болтов анкерных с резьбовой шпилькой-крюком при выборе сырья ориентируются на требуемые показатели прочности такого крепежа и предполагаемые условия его эксплуатации. В число используемых материалов входят:

обычная углеродистая сталь, не прошедшая стадию дополнительной обработки. Например, если необходимо обеспечить прочность конечной продукции, соответствующей классу10.9, применяются следующие марки: Cт.45 и Cт. 50;

сталь, подвергнутая оцинковке гальванической технологией. Нанесенный слой элемента Zn надежно защищает анкерный болт с резьбовым стержнем, заканчивающимся на крюк, от губительных процессов коррозии;
сталь нержавеющая A3, A2 и A1 или отечественные аналоги 08Х18h20Т, 12Х18h20 и 12Х18h20Е, соответственно. Изделиям из этих материалов характерен, наряду с повышенной устойчивостью к негативному воздействию внешних факторов, еще и высокий уровень прочности;

латунь. Этот металл отличает оптимальное соотношение свойств «пластичность/прочность». Другим важным качеством данного цветного сплава является неподверженность коррозии. Изготовленные из него анкерные крепежные элементы рассматриваемого вида с успехом можно эксплуатировать при повышенном уровне влажности и, более того, даже в толще воды!

Очевидно, что каждому из указанных материалов присущи свои плюсы и минусы. Стальные анкера, демонстрирующие высокую прочность сопряжения, не подлежат применению в условиях высокой влажности и в химически агрессивных средах. Оцинкование, наряду с продлением срока полноценной службы стальных крепежных деталей, повышает их стоимость.

Нержавеющее сырье не подвержено воздействию процесса коррозии. Кроме того, стали A3, A2 и A1 обладают высокой прочностью. Однако, все эти преимущества нивелируются возрастанием стоимости конечной продукции, изготовленной из этих материалов.

Прочностные характеристики латуни не самые лучшие, но ей отдают предпочтение, когда эксплуатация анкерного болта с крюком будет вестись в среде с высокими показателями влажности.

Технические характеристики

В сопроводительной документации на любой анкерный болт, в том числе и с крюком, в обязательном порядке указывается максимальная нагрузка, которую он способен выдержать. Но рабочее значение этого параметра должно быть в четыре раза меньше от его заявленной величины. Данное требование распространяется на случай, когда в качестве материала монтажного основания выступает бетон с плотностью в пределах от 200 до 250 кгс/см кв.

Для бетона, характеризующегося другой плотностью, пересчет максимальной и рабочей нагрузок ведется пропорционально. При наличии в этом материале основания трещин, практикуется иной подход. Тогда нагрузка не должна превышать 0,6 от нормативной.

Основные технические характеристики анкерного болта с резьбовым стрежнем, заканчивающимся на крюк, представлены в таблице.

Типоразмер	Длина анкера, мм	Сила на вырывание, кгс	Расчетный вес, кг/1000шт	Длина крюка, мм
M16×110	95,0	47,3	202,2	45,0
M16×80	66,0		183,0
M16×60	46,0		151,0
M14×100	89,0	40,0	130,0	40,0
M14×70	59,0	40,0	110,0
M12×130	121,0	34,6	134,0
M12×100	91,0		116,0
M12×70	61,0		99,0
M10×120	113,0	24,8	81,0	35,0
M10×100	93,0		70,2
M10×80	73,0		59,2
M10×70	63,0		55,2
M10×60	53,0		51,2
M10×50	43,0		46,5
M8×100	95,0	13,4	43,5	33,0
M8×85	70,0		37,0
M8×60	55,0		29,5
M8×45	40,0		24,0
M8×40	35,0		22,5

Кратко остановимся на особенностях размерных групп.

Анкер-крюкам M8×40 или M8×45 характерны скромные габариты и соответствующий уровень прочности. Выпускается этот крепеж отнюдь не всеми предприятиями-производителями, поскольку его успешно может заменить более дешевый дюбель из пластика с саморезом, у которого тоже имеется на конце крюк.

Детали размерной группы M10 встречаются в продаже чаще. Да и типоразмеров в ней присутствует немного больше по сравнению с группой M8. Обусловлено это более широким спектром применения анкер-болтов M10 с крюком, ввиду чего металлургические заводы выпускают такие детали с большей охотой.

Группа якорных болтов (это еще одно название подобного крепежа) M12 хотя и немного уже, чем предыдущая, конкуренты у входящих в нее элементов, практически, отсутствуют. Заменить их пластиковыми дюбелями невозможно ввиду меньшей несущей способности последних. И еще один плюс: пользующиеся популярностью усиленные анкер-болты с крюком двухраспорного типа наиболее широко представлены образцами именно из этой группы.

Детали M14 и M16 можно смело назвать крепежными монстрами. Эти гиганты нашли применение при проведении серьезных монтажных и строительных работ, а в быту, если и используются, то весьма нечасто. Еще реже встречаются анкер-крюки с резьбовым стержнем M24 и, тем более, M38. Да, эти крепежные детали таких номиналов тоже можно найти на рынке, хоть и с большим трудом.

Монтаж

Последовательность монтажа болта анкерного с резьбовой шпилькой, заканчивающейся крюком, выглядит так:

Первый этап стандартен: в основании нужно высверлить отверстие с таким же диаметром, как и у распорной цилиндрической втулки.

Затем необходимо очистить отверстие от образовавшихся в ходе сверления частиц материала установочной базы и пыли. Использовать для этого можно медицинскую резиновую грушу, насос или пылесос. От тщательности выполнения данного этапа во многом зависит надежность крепежа

Далее в подготовленное гнездо необходимо вставить до упора саму крепежную деталь в сборе. Если от руки сделать это не удается, можно вбить анкер несильными ударами молотка

Завершающие действия такие:

с помощью рожкового ключа затягивается шестигранная гайка;
ввинчивается резьбовой стержень в конусообразную гайку./

Делать это нужно, вращением крюка. Гайка прокручиваться не будет по причине наличия на ней вертикальных насечек. На этом монтаж анкерного болта со шпилькой-крюком закончен. Если крепеж был подобран корректно с учетом качества материала основы и величиной рабочей нагрузки, срок его эксплуатации неограничен.

Заключение

Возвращаясь к вопросу надежности, целесообразно будет отметить основные виды выхода из строя т.н. якорных креплений, в том числе созданных с использования анкеров с крюком. Во-первых, это частичное либо полное вырывание болтов из материала монтажной базы. Во-вторых, это изгиб не только резьбового стержня, но и необратимая деформация прорезной муфты. И, в-третьих, в практике встречались случаи даже плавления всей крепежной детали. Причина возникновения таких неприятных ситуаций банальна – несоблюдение правил и требований при монтаже.

Please enable JavaScript to view the comments powered by Disqus.comments powered by Disqus

Внимание! Данный интернет-сайт носит исключительно информационный характер и, ни при каких условиях, не является
публичной офертой, определяемой положениями Статьи 437 (2) ГК РФ

Анкерный болт с гайкой – специфика крепежа и правила монтажа + видео

Для надежной фиксации различных бытовых и производственных элементов изобретают все новые качественные крепежи. Одним из таких мощных креплений считается анкерный болт с гайкой. Каковы на самом деле его технические возможности, правила эксплуатации и способы применения, мы вам сегодня и расскажем.

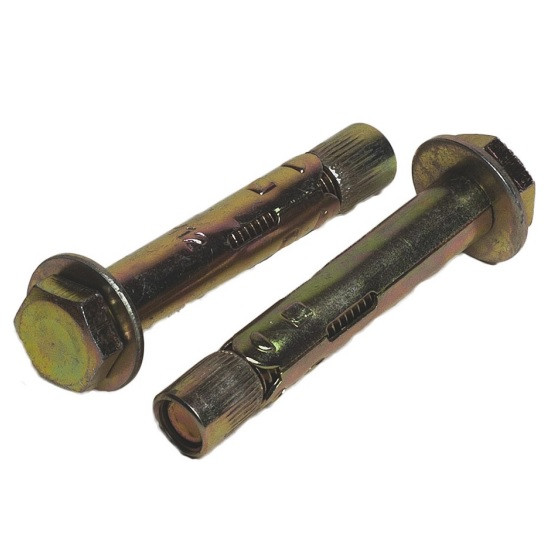

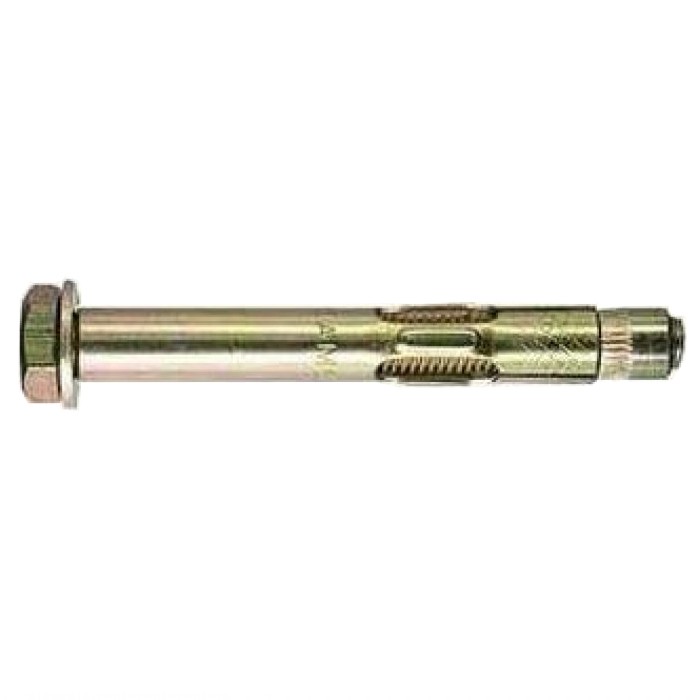

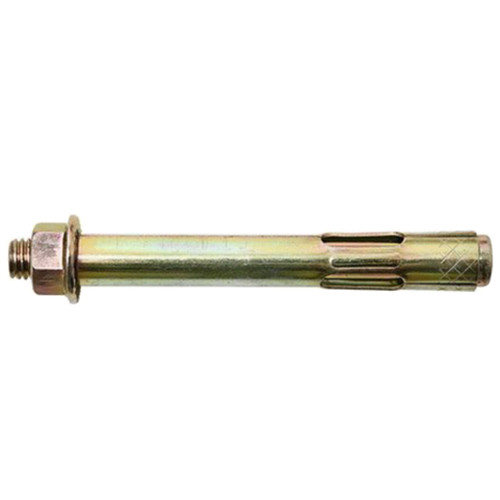

Как устроен анкерный крепеж с гайкой?

Принимая во внимание тот факт, что данный крепежный механизм должен удерживать достаточно тяжелые элементы, он был тщательно продуман и переделан. Главным элементом конструкции в нем является распорная шпилька, которая имеет на одном конце форму конуса, на другом же конце нарезана метрическая резьба, на которую накручивается гайка. На шпильку по всей длине, кроме резьбовой части, надета специальная металлическая втулка с прорезями.

Работает данное устройство по принципу “распора”, то есть, когда мы начинаем закручивать гайку, конусообразный конец входит во втулку и распирает ее в отверстии. Отличительной особенностью считается то, что такой анкер имеет литую шпильку, которая намного прочнее других анкерных конструкций. Ну, и, конечно, мы забыли упомянуть про гайку и в обязательном порядке стопорную шайбу, которые накручиваются со стороны резьбы. Шайба не позволяет при закручивании гайки углубляться в отверстие.

В некоторых случаях во время крепления монтажники используют в качестве дополнительного фиксатора вторую шайбу, которая закрывает отверстие на месте установки, но такой подход зависит от конкретных условий монтажа. Сферы применения такого крепежа могут быть достаточно разными: от монтажа лестничных ограждений до тяжелых металлоконструкций. Самое популярное применение на сегодняшний день – это монтаж кронштейнов под кондиционер. Само устройство имеет достаточно приличный вес, поэтому использование такого крепления полностью оправдано.

Анкерный болт с гайкой – вес, размеры: что говорит нам ГОСТ?

Так как все крепежные элементы – сложные монтажные изделия, то все они имеют соответствующую техническую документацию. Именно из таких документов мы и можем узнать в случае необходимости технические параметры. К примеру, выбирая тот или иной крепеж, мы хотим знать, выдержит ли анкерное крепление вес в 100 килограммов или нет. Благодаря тому, что имеется документация, мы получим ответ на наш вопрос.

Самый маленький анкер, размеры которого 5×6,5×18 мм, согласно заявленным характеристикам изготовителя, способен выдержать нагрузку на вырывание до 800 кгс. Для того, чтоб было понятней, кгс – это обозначение килограмм/силы, где в расчет берется масса в один килограмм и сила, с которой этот килограмм оказывает давление на весы. Дальше вычисления совсем просты, 1 кгс равен примерно одному килограмму любого предмета, исходя из этого, такой анкер выдержит изделие весом в 800 килограмм.

Также абсолютно любой болт имеет соответствующий ГОСТ, который и делит все крепежные конструкции на разновидности по способности выдерживать определенную нагрузку, величине и диаметру крепежного элемента. На больших строительных площадках такая документация помогает при выборе элементов крепления и закупке соответствующего материала.

Технические характеристики анкерных болтов

Техническая документация рекомендует проводить монтаж такого крепления в полнотелых твердых материалах, таких как бетон, цельный кирпич, природный камень. В каждом отдельном случае мы должны выбирать болт с гайкой, размеры которого обеспечат нам качественное крепление. Но стоит помнить о том, что во время монтажа при затягивании гайки шпилька подается вперед на некоторое расстояние, в результате иногда эта длина создает помеху при установке изделий, которые мы крепим.

Сегодня в магазинах можно найти крепеж практически любой длины, для различного рода задач. Как правило, начинается линейка анкерных креплений с размера шпильки в 18 миллиметров. Самый длинный крепеж достигает 400 миллиметров чистого размера крепежной шпильки. Соответственно, в зависимости от длины, мы имеем и различные диаметры, данная величина считается по диаметру втулки, под которую и сверлится отверстие.

Диаметр втулки обычно начинается с 6,5 миллиметров, это, как правило, самый маленький анкер, постепенно с увеличением длины увеличивается и диаметральное значение, на самом длинном креплении втулка может быть 20 миллиметров в обхвате, и выдерживает такой крепеж достаточно солидные нагрузки. Если вас интересует удерживающая сила такого крепежа, вы можете узнать ее из технической документации, о ней мы говорили ранее.

При выборе анкерного крепления всегда учитывайте толщину поверхности, на которой будет производиться монтаж. Длинный – не означает прочный, к тому же, вы рискуете получить сквозное отверстие, которое при монтаже крепления нежелательно.

Усиленный вариант – двухраспорный крепеж

За счет того, что требования потребителя постоянно растут, и возникает потребность в монтаже достаточно тяжеловесных конструкций, было решено немного модифицировать крепеж. Так на рынке стройматериалов появилось модифицированное изделие – анкерный болт с гайкой двухраспорный. Такая технология позволила в достаточной мере увеличить удерживающую силу такого крепления.

Сама конструкция – это все та же шпилька, но в качестве удерживающего механизма в этом случае используются две втулки, одна из которых имеет форму клина и заходит во вторую втулку. Таким образом, затягивая гайку, мы увеличиваем удерживающие свойства, равномерно распределяя силу по всей длине крепления. Такую же технологию использует в своей конструкции двухраспорный анкер с кольцом, и, как показывает практика, довольно успешно.

Такое модифицированное крепление применяют, в основном, на производствах, но не только в строительной среде. К примеру, очень часто этим монтажным элементом крепят станки в цехах. Обычно при работе станок создает некую вибрацию, которая, как правило, не нужна, и если раньше станок просто крепили к полу с помощью бетона, то сегодня проще всего использовать универсальное крепление и избавиться от нежелательной вибрации при работе.

Правильный монтаж и качественное крепление

Не стоит забывать, что от правильного монтажа зависит, прежде всего, то, как в дальнейшем будет работать крепление, и какую массу оно сможет выдержать. В основном, строительные анкерные болты с гайками монтируются по одному принципу, но по определенным правилам, которые мы с вами сейчас и рассмотрим.

Как правильно установить анкерный болт с гайкой – пошаговая схема

Шаг 1: Диаметр отверстия под анкер

Перед тем, как высверлить отверстие под крепление, необходимо подобрать бур по бетону для перфоратора нужного диаметра. В этом случае в первую очередь руководствуйтесь размерами вашего крепления. Ни в коем случае не рекомендуется рассверливать отверстие, если втулка в него не входит. Лучше пройтись сверлом того же диаметра еще раз, и отверстие станет немного больше. Если рассверлить место крепежа сверлом большего диаметра, втулка может свободно в нем “гулять”, при этом распорный механизм попросту не сможет выполнять удерживающие функции.

Шаг 2: Очистка места крепления от мусора

Не секрет, что после сверления в готовом отверстии остается мусор после работы перфоратором. Как раз эти крошки и пыль создают помеху при установке болта на место монтажа. Особенно трудно установить в неочищенное отверстие двухраспорный механизм, такой крепеж имеет втулку, которая немного шире обычной. Поэтому перед установкой качественно прочистите отверстие, в случае необходимости используйте строительный или бытовой пылесос.

Шаг 3: Правильная установка тяжелых элементов

После того, как вы вставили болт в отверстие, не спешите монтировать ваше устройство, при этом закручивать гайки, есть более практичное решение. После установки анкера, не навешивая изделие, затяните гаечным ключом болт до отказа. Затяжку нужно проводить до тех пор, пока шпилька не разопрет втулку, и крепление, так сказать, примет рабочий режим. После этого можно отдать гайку и на шпильки, которые уже прочно держатся в посадочном отверстии, установить прибор, и спокойно зажать его гайками.

Автор: Михаил Малофеев

анкерные болты Stock-Photografie und Bilder. Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken. трос и гайка. – анкерные болты stock-fotos и bilderdetail корабельной якорной цепи – анкерные болты stock-fotos и bilderanchor Bolt – анкерные болты Stock-fotos и bilderground anchor, прикрепленные к земле большими предохранительными болтами – анкерные болты stock-grafiken, -clipart, -cartoons und -symboleeurope, greece, 2018: вид стальной анкерной цепи, прикрепленной болтами к дереву (подвесная мебель на заказ) анкерные болты stock-fotos und bilderClinching Down the Boulder at Castle Rock Джон Блэк просверливает отверстия для болтов, которые закрепят трос, удерживающий огромный валун на месте Castle Rock. ..Якорный бегун сборной Японии Аска Кембридж болтается после получения эстафетной палочки от третьего Ёсихидэ Кирю во время забега в эстафете 4х100 среди мужчин… Ведущий бегун сборной Японии Аска Кембридж мчится к финишу во время забега в эстафете 4х100 метров среди мужчин на чемпионате мира по легкой атлетике… Пряжка натяжения Ремешок d 1 июня 2006 г. показан перед установкой в здании общественных работ в Реддингтон-Шорс на западном побережье Мексиканского залива Флориды … Натяжная пряжка закреплена 1 июня 2006 г. в здании общественных работ в Реддингтон-Шорс на побережье Мексиканского залива Флориды к западу от Тампы. ,Флорида. Ураган … Рэйчел Хадзик прицепляет натяжную пряжку к анкеру 1 июня 2006 г., который устанавливается в здании общественных работ в Реддингтон-Шорс на … Рэйчел Хадзик продевает ремень от ураганной привязи через натяжную пряжку 01 июня 2006 г., который устанавливается на здании общественных работ … Газетное исследование виадука Бат после того, как внедорожник врезался в секцию перил, обнаружило, что из 1536 анкерных болтов для рельсовых столбов . .. Газетное исследование виадука Бат после Внедорожник врезался в секцию перил и обнаружил, что из 1536 анкерных болтов для перил… Альпинизм в парке Катакумба, Рио-де-Жанейро, Бразилия. … Подрядчик затягивает анкерный болт перед тем, как модульный дом Nemo Building Systems будет установлен на место во время установки в Университете … Ведущая новостей и бывший иностранный корреспондент Хилари Браун отдыхает в своей гостиной на диване. покрытый ирландским льном из болта, купленный за 60 долларов … Спускаясь по валуну в Касл-Рок; Джон Блэк просверливает отверстия для болтов, которые закрепят трос, чтобы удерживать огромный валун на месте Касл-Рок… крепление и пластиковый анкер – анкерные болты стоковые фотографии и изображения крупный план штормового якоря на борту строительной баржи – якорь болты стоковые фотографии и изображениякрупный план буксирной цепи или якоря на барже строительных работ – анкерные болты стоковые фотографии и изображениявид сверху на ржавый металл на песке – анкерные болты стоковые фотографии и изображения якорная цепь прикреплена к стопорному штифту на борту строительная баржа на морском нефтяном месторождении – анкерные болты сток-фото и фото0 разъем . .. Губернатор Митт Ромни предлагает описать новую подвесную систему во время пресс-конференции, чтобы описать новую систему анкерных болтов, которые государство будет использовать для … Губернатор Митт Ромни проводит пресс-конференцию, чтобы описать новую систему анкерных болтов. государство будет использовать, чтобы исправить ситуацию в соединителе I-90…Гов. Митт Ромни объясняет, как будут установлены новые анкерные болты, не изображенные на фото, для усиления потолка и участков вокруг больших потолочных вентиляторов… Крепления и анкерные болты видны в здании, которое подвергается сейсмической модернизации в рамках проекта SGDM, во вторник, 16 октября. , 2018 г. в Сан-Франциско… Джордж Мак, директор SGDM, осматривает новую стену, которая включает в себя новую стену сдвига, анкерные болты, крепления и новый фундамент с арматурным каркасом, на… Пирсе E-2 восточная часть нового моста через залив, на котором находятся сломанные анкерные стержни, поскольку CalTrans проводит экскурсию на лодке по пострадавшему. .. Пирсу E-2 восточной части нового моста через залив, на котором находятся сломанные анкерные стержни, поскольку CalTrans проводит прогулка на лодке по пострадавшему … средствам массовой информации на пирсе E-2 новой восточной части моста через залив, в котором находятся сломанные анкерные стержни, поскольку CalTrans проводит экскурсию на лодке по … пирсу E-2 восточной части. нового моста через залив, который содержит сломанные анкерные стержни, как CalTrans cond предлагает экскурсию на лодке по пострадавшему … Пирс E-2 новой восточной части выбирает мост через залив, который содержит сломанные анкерные стержни, поскольку CalTrans проводит лодочную экскурсию по пострадавшему … СМИ в новой восточной части Мост через залив на пирсе E-2, на котором находятся найденные сломанные анкерные стержни, в то время как CalTrans проводит лодочную экскурсию по … крупным планом ржавой цепи на ржавом металле – стоковые фотографии анкерных болтов и линия билдерлинга на фоне неба. – анкерные болты фото и изображения Скромность Альбрехта и Изабеллы Австрийских, Медная медаль. Аверс: бюсты мужчины и женщины в круге. Реверс: якорь с молнией…анкерный болт – анкерные болты стоковые фото и билдерлок, защелка, опора, спасательный круг, установка, старый, мост, ржавый, подвесной, лестница, текстура, технология, металлик, природа, шестерня, инструмент, техника, скрученный, материал, винт, сталь, проволока, веревка, металл, болт, трос, гайка, безопасность, железо, крупным планом, оборудование, индус – анкерные болты сток-фото и бильдера длинный анкерный болт для крепления крыши из фермы. – анкерные болты стоковые фотографии и фотографии крюк с серым пластиковым анкером, изолированные на белом фоне – анкерные болты стоковые фотографии и фотографииGov. Митт Ромни объясняет, как будут установлены новые анкерные болты для укрепления потолка и областей вокруг больших потолочных вентиляторов после «сердцевины», это… деталь человека, вставляющего сверло в дрель. Джереми Дэвис собирает болты, готовясь закрепить безопасную комнату под навесом для машины, 18 июня 2011 года в Неошо, штат Миссури. Когда-то задумывался как…бетонный утяжеляющий блок с анкерной точкой, болтом и храповым ремнем – анкерные болты сток-фото и фотографиибетонный утяжеляющий блок с анкерной точкой, болтом и храповым ремнем – анкерные болты сток-фото и билдербетонный утяжеляющий блок с анкерной точкой , болт и ремешок с храповым механизмом – анкерные болты стоковые фотографии и изображения Кен Ягер, президент Ассоциации скалолазания Йосемити, показывает, как некоторые современные альпинистские крючья, кулачки и болты используются в качестве анкеров в расщелинах скал, чтобы… фон 1
Допуски на анкерные болты | Как расположить, выровнять и закрепить анкерные болты в бетоне
Неправильно расположенные или смещенные анкерные болты являются распространенной проблемой в полевых условиях.
6 декабря 2016 г.
Kim Basham, PhD PE FACI
KB Engineering LLC
Фото 3. В случае смещения или изгиба анкерных болтов, из-за которых опорная плита не надевается на болты, попробуйте согнуть болты в нужное положение.
Анкерные болты не на своем месте возникают, когда измеренное отклонение или отклонение от указанного положения или выравнивания превышает указанный допуск конструкции. Чтобы избежать задержек в графике и расходов, связанных с неправильным положением анкерных болтов, вы должны понимать, по каким допускам будет оцениваться ваша работа, и предпринимать необходимые действия для позиционирования, выравнивания и закрепления анкерных болтов.
Стандартные допуски
В бетонной и сталелитейной промышленности предусмотрены допуски на анкерные болты. К сожалению, допуски не совпадают. Допуски, предоставленные Американским институтом стальных конструкций (AISC), являются более строгими, чем допуски на анкерные болты, предоставленные Американским институтом бетона (ACI).
Для монтажника металлоконструкций Раздел 5 спецификаций ссылается на AISC 303 «Кодекс стандартной практики для стальных зданий и мостов», а Раздел 3 спецификаций для бетонных подрядчиков обычно ссылается на ACI 117 «Спецификации допусков для бетонных конструкций и материалов». . ^{( 1,2 )} Несмотря на то, что архитектор/инженер должен прояснить и устранить эти различия в допусках, бетонные подрядчики иногда вовлекаются в строительные споры из-за несовместимых допусков.
Рис. 1: Допуски на анкерный болт и опорную плиту. (изменено по ссылке 5)
Как показано в Таблице 1 (ниже) и на Рисунке 1 (выше), допуски AISC ограничивают отклонение между центрами любых двух болтов в группе (Поз. 1) , осевые линии групп болтов (поз. 2 и 4) и центры групп анкерных болтов из линий столбцов (поз. 5) . ACI 117 указывает только отметку (элемент 3) и допуск на расположение осевой линии отдельных анкерных болтов (элемент 6) . Как показано для (поз. 7) , AISC имеет очень строгий или нулевой допуск для болтов, тогда как ACI не определяет допуск по отвесу. Единственным совместимым допуском между AISC и ACI является верхняя отметка болтов (поз. 3) . Допуски AISC в сочетании с увеличенными отверстиями в опорных плитах гарантируют, что стальную конструкцию можно легко установить без модификации конструкции.
Таблица 1: Допуски для анкерных болтов и опорных плит колонн.
Чтобы анкерные болты соответствовали допускам как AISC, так и ACI, Suprenant и Malisch утверждают, что анкерные болты должны располагаться в пределах ± 1/16 дюйма от их указанного положения. ⁽³⁾ Допуск ± 1/16 дюйма нереалистичен и недостижим. Поэтому для бетонных подрядчиков очень важно понимать, какие допуски применяются к бетонным работам — допуски AISC или ACI? AISC рекомендует, чтобы Раздел 3 спецификаций требовал установки анкерных болтов в соответствии с AISC 303 «Кодекс стандартной практики». ⁽⁴⁾ Даже при использовании фанерных или стальных шаблонов для размещения, выравнивания и закрепления анкерных болтов маловероятно, что подрядчик по бетонным работам сможет удовлетворить допуски AISC, указанные в Таблице 1. Допуски AISC слишком строги для стандартных методов размещения анкерных болтов.
Использование рекомендованных AISC увеличенных отверстий в опорной плите и допусков на анкерные болты ACI должно обеспечить простой монтаж стальной конструкции без модификации конструкции для 1, 1-1/4, 1-1/2, 1-3/4, 2 и Болты диаметром 2-1/2 дюйма. Однако это может быть не так для болтов диаметром 3/4 и 7/8 дюйма. ⁽³⁾ Как показано в таблице 2 (ниже), рекомендуемые AISC диаметры отверстий увеличенного размера для болтов 3/4 и 7/8 дюйма слишком малы по сравнению с размерами отверстий увеличенного размера, предложенными ACI. ^(3,5)
Таблица 2: Рекомендуемые отверстия в опорной плите.
Подрядчики по бетонным работам редко контролируют размер отверстий в опорной плите. Таким образом, не полагайтесь на отверстия увеличенного размера, чтобы смягчить положение анкерных болтов. Всегда соблюдайте осторожность при размещении, выравнивании и закреплении анкерных болтов независимо от их размера, но для болтов диаметром 3/4 и 7/8 дюйма может потребоваться дополнительная осторожность.
Где и как измерять
К сложности допусков анкерных болтов добавляется сложность точного измерения положения отдельных анкерных болтов и групп анкерных болтов. Стандартной практикой является размещение анкерных болтов вдоль верхней части бетона. Однако расположение анкерных болтов обычно проверяется путем измерения до вершины болта. Если анкерный болт расположен не идеально вертикально, положение вершины болта не будет таким же, как вдоль бетона. Для наклона болта в 5 градусов и выступа болта в 6 дюймов разница между положением болта, измеренным от вершины болта и верха бетона, может достигать 1/2 дюйма. ⁽³⁾
Как показано в таблице 1, допуски измеряются от центров анкерных болтов (отдельных или групп) и осевых линий болтов. Использование этих точек измерения требует оценки центров, которые вносят больше ошибок измерения и неопределенностей. Также точность расположения анкерных болтов зависит от точности измерительной ленты и разметки или опорных линий. Также улучшите точность макета, составьте план того, где и как измерять и перепроверить свои макеты.
Деннис Пуринтон из Purinton Builders, Inc. (Ист-Грэнби, Коннектикут) изготавливает шаблоны анкерных болтов из фанеры в цеху, как показано на рисунке. Purinton говорит, что важно просто отметить выравнивание шаблона относительно фундамента, измеряя и просверливая отверстия для болтов в правильном месте. d)    Для смещенных или согнутых анкерных болтов (Фото 3) , которые не позволяют опорной плите надеть болты, рассмотрите возможность загибания болтов в нужное положение. Удалите бетон, чтобы обеспечить S-образный изгиб, и согните болт в холодном состоянии. Как правило, только болты класса 36 следует изгибать в холодном состоянии, а изгиб должен быть ограничен до 45 градусов или менее. Болты диаметром до одного дюйма могут быть согнуты в холодном состоянии, а болты, превышающие один дюйм, могут быть нагреты в соответствии с указаниями архитектора/инженера для облегчения гибки. После изгиба болты следует осмотреть на наличие трещин. При необходимости болты могут быть испытаны под нагрузкой для проверки прочности на растяжение.
Все методы перемещения, повторного выравнивания анкерных болтов или модификации опорной плиты требуют одобрения архитектора/инженера. Свод федеральных правил, 29-CFR, глава XVII, раздел 1926.755 (B) для устойчивости при возведении колонн, гласит:
a)    Анкерные стержни (анкерные болты) не подлежат ремонту, замене или модификации в полевых условиях без утверждения записи инженера-строителя проекта.
б)    Перед монтажом колонны контролирующий подрядчик письменно уведомляет монтажника о ремонте, замене или модификации анкерных стержней (анкерных болтов) этой колонны.
В заключение обязательно уясните, какие допуски на анкерные болты применимы к вашей работе, используйте одинарные или двойные шаблоны с двойными гайками для размещения, выравнивания и закрепления анкерных болтов. Перед укладкой бетона еще раз проверьте анкерные болты на правильность расположения и выравнивания.
Ссылки
AISC 302-10 Свод стандартных правил для стальных зданий , Американский институт стальных конструкций (AISC), 14 апреля 2010 г. , www.aisc.org
ACI 117-10 (повторно утвержден в 2015 г.) Спецификации допусков для бетонных конструкций и материалов и комментарий , Американский институт бетона (ACI), 2015 г., www.concrete.org
Супренант, Б. А., и Малиш, В. Р., Допуски для монолитных бетонных зданий, Американское общество подрядчиков по бетону (ASCC), 2008 г., www.ascconline.org
Фишер, Дж. М. и Клойбер, Л. А., Руководство по проектированию стали 1, Конструкция опорной плиты и анкерного стержня , 2 ^{и издание}, Американский институт стальных конструкций (AISC), 2006 г., www.aisc.org
ACI 117.1R-14 Руководство по совместимости допусков в бетонных конструкциях, Американский институт бетона (ACI), 2014 г., www.concrete.org
Putkey, J. J., Steel Tips — Common Steel Concrete Problems and Suggestions Solutions , Образовательный совет по конструкционной стали, декабрь 1993 г., www.steeltips.org
