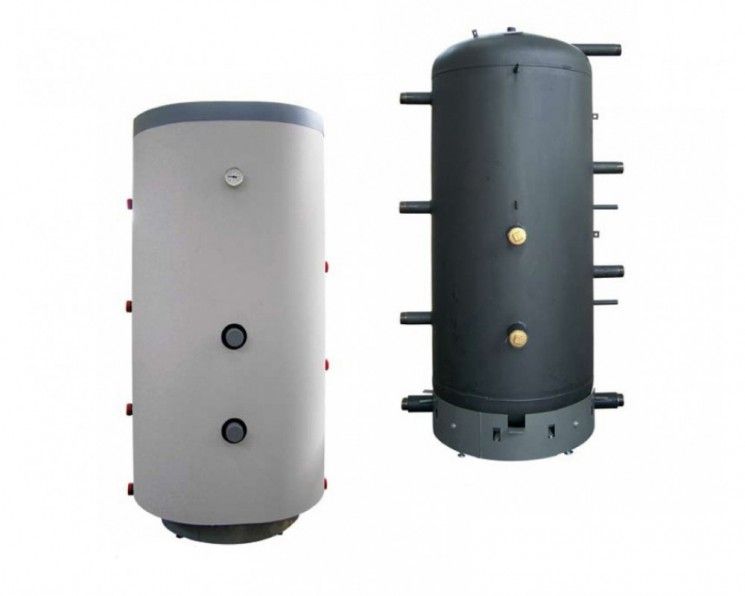

Буферный бак накопитель 100 л от производителя в Москве
Буферная ёмкость – полезный элемент в системе отопления. Применяется для работы в системах с твёрдотопливными котлами, тепловыми насосами, солнечными коллекторами.
Буферная ёмкость ставится, чтобы уменьшить циклы включения водогрейного оборудования и сократить количество закладок дров в твёрдотопливный котёл.
В момент работы водогрейного оборудования, высвобождается гораздо больше тепла (теплоноситель нагревается быстрее), чем происходит теплоотдача тепловыми приборами, или же, если приборы успевают отдавать тепло в какой-то момент времени. Становится нестерпимо жарко. Чтобы понизить температуру до комфортной, приходится останавливать оборудование или снижать его производительность, чтобы не допустить перегрева системы!
Для того что бы избежать данных неудобств, нужно автоматизировать систему отопления, т.е. чтобы в систему отопления шло ровно столько тепловой энергии, сколько нужно, обеспечить возможность регулирования температуры в разных помещениях по-разному.
Принцип действия буферной емкости (теплового аккумулятора) заключается в следующем. Часть избыточной энергии поступает в бак-накопитель, который в свою очередь тщательно утеплен. И представляет собой не что иное, как термос. После того как котел прекратил свою работу (топка потухла), запасенная энергия порциями подается в систему отопления, до тех пор пока температура в баке выше чем в системе отопления.
ЗАМЕТКИ:
Технические вопросы:
1. Мы предлагаем обслуживание в соответствии с вашими требованиями, включая толщину цилиндра цистерны, соединения воды для тепловых насосов, подогрев пола, нагрев радиатора, блоки фанкойла и т. Д.
2. Различная толщина цилиндра цилиндра доступна, если вам нужна разная толщина.
3. Порошковая сталь как внешний корпус.
В системах
отопления с газовыми, дизельными, а также с электрическими системами отопления
довольно просто осуществляется режим контролирования работы котла. Котел можно
в любой момент остановить, прекратить нагрев теплоносителя в системе отопления.
С твердотопливными котлами, традиционной системы одномоментно прекратить работу
котла без ущерба практически невозможно, т.к. в режиме горения эти котлы очень
энерционны.
Большинство
современных котлов традиционной системы с одной топкой оснащаются регулятором
тяги, это единственной управление, которое можно установить с данным типом
котла.
В момент работы, высвобождается гораздо больше тепла (теплоноситель
нагревается быстрее), чем происходит теплоотдача тепловыми приборами, или же,
если приборы успевают отдавать тепло в какой-то момент времени. Становится
нестерпимо жарко. Чтобы понизить температуру до комфортной, приходится
открывать форточки, особенно в 2-х этажном отапливаемом строении. Открывая
форточки на втором этаже, обеспечивается сквозняк. На первом этаже происходит
забор холодного воздуха, а на втором выброс перегретого воздуха.
Поставить терморегуляторы на батареи нельзя, иначе теплоноситель перегреется,
что чревато проблемами с котлом.
Вот и приходится или постоянно бегать к котлу закидывать по одному полену,
чтобы котел потихоньку тлел, и батареи оставались теплыми, или же, затопив
котел и нагнав температуру, ждать, когда дома станет прохладно, и придется
процедуру повторять заново. Такие режимы работы отопления очень неудобны, т.к.
в таких режимах КПД котла низкое, повышены затраты на топливо, котел работает в
режимах, где возможно образование конденсата, что в свою очередь сокращает срок
службы котла.
Для того что бы избежать данных неудобств, нужно автоматизировать систему
отопления, т.е. чтобы в систему отопления шло ровно столько тепловой энергии,
сколько нужно, обеспечить возможность регулирования температуры в разных помещениях
по-разному. При этом должен обеспечиваться максимальный КПД котла, а значит и
максимальная экономия топлива. Данную задачу позволяет решить буферная емкость
или буферный накопитель (тепловой аккумулятор).
Принцип
действия буферной емкости (теплового аккумулятора) заключается в следующем.
Часть избыточной энергии поступает в бак-накопитель, который в свою очередь
тщательно утеплен. И представляет собой не что иное, как термос. После того как
котел прекратил свою работу (топка потухла), запасенная энергия порциями
подается в систему отопления, до тех пор пока температура в баке выше чем в
системе отопления. Важно чтобы в баке присутствовал эффект сепарации, т.е.
разделения слоев воды на горячий и холодный.
При правильном подборе теплоаккумулятора, и достаточном утеплении дома, тепло в
доме может поддерживаться до 1-1,5 суток.
Объем емкости, прежде всего, зависит от мощности котла, при подборе емкости желательно, чтобы емкость была полностью нагрета в течение одной полной загрузки котла.
Время работы котла порядка 3-4 часов. В таком режиме достигается максимальный КПД, время работы котла можно сократить до одной-двух загрузок в сутки.
Приведем приблизительный расчет теплового аккумулятора для дома 150 кв.м. достаточно утепленного. При -30 С теплопотери дома составят порядка 15кв/ч. При температуре воздуха -10С теплопотери дома составят 10кв/ч. Значения взяты приблизительные, точные значения высчитываются нашими инженерами индивидуально в каждом случае.
Итак, Один кг. сухих березовых дров выдает порядка 3,8кв/ч тепловой энергии.
При окружающей температуре -30С теплопотери дома в сутки составят порядка 360кв/ч, что соответствует 95 кг.
Котел, который отапливает дом, имеет мощность 30кв/ч (объем типовой топки 50л), что в свою очередь позволяет загрузить порядка 30 кг. дров. Следовательно, с одной загрузки можно получить 114кв/ч тепловой энергии. А это значит нужно 3 раза в сутки разжигать котел. Или 2 раза при температуре -10С.
При расчете
теплоаккумулятора для простоты расчета принято считать, что 12-15 л. воды на 1
кв/ч запасенной тепловой энергии. Исходя из этого, если тепловая энергия от
работы котла идет только в тепловой аккумулятор, то объем аккумулятора будет
составлять порядка 1,5 тонны.
Исходя из практики для дома 150кв.м. и таком типе котла, оптимальная емкость
будет составлять 1000л. или 66 кв/т тепловой энергии.
Время работы котла от одной загрузке составляет приблизительно 3 часа. 114/3=
38кв/ч.
Соответственно тепловой аккумулятор полностью зарядится за 2,8 часа. А это
значит, что бак подобран верно. В свою очередь после того, как котел прекратит
свою работу (топка погаснет), бак будет отдавать тепло порядка 4,5 часов. Т.е.
одной загрузки с учетом работы котла хватит в течении 7,5 часов поддерживать
комфортную температуру в доме. Или 3 запусков котла в течение суток, при
температуре воздуха -30 С. При окружающей температуре воздуха -10С. . 10кв/ч
будет идти в систему отопления дома, а 28кв/ч в емкость. Емкость зарядится за
2,3 часа. Остывать в свою очередь будет порядка 6,5 часов. Что с учетом работы
котла составит 9,5 часов. Значит, потребуется два раза затапливать котел. Еще
раз повторю, что значения взяты приблизительные, больше для ознакомления.
Реальные расчеты могут отличаться. Для каждого отдельного случая.+ При использовании теплового аккумулятора КПД котла повышается до 88%,что в свою очередь позволяет уменьшить затраты на 30%,по сравнению с аналогичными системами без ТА.
+ К достоинствам относится возможность зонального регулирования температуры в каждом помещении не зависимо друг от друга.
+ Повышается ресурс котла, т.к. уменьшается образования дегтя и кислот на теплообменнике котла.
+ Уменьшается частота подходов к котлу.
К минусам можно отнести:
– Значительно увеличивающуюся стоимость системы отопления.
– Недостатком является также то, что помещение котельной должно проектироваться с учетом емкости.
Возможна установка емкости в другом помещении, или на улице в утепленном коробе. Но в этом случае необходимо учесть данный момент при проектирование системы отопления.
Если вам нужна система отопления или вы недовольны работой существующей системой отопления, наша компания обладает всем оборудованием, необходимым для качественного монтажа системы отопления. Что немало важно, в нашей компании есть необходимые профессионалы, которые смогут вам правильно рассчитать и смонтировать вашу систему отопления.
Посмотреть, как можно на практике использовать буферный накопитель, перейдя по ссылке:
видео обвязки буферного бака
Теплоаккумулятор / буферный бак EVAN WBI
Выбор по параметрам
Показать фильтры
Свернуть
Показать фильтры
Емкость (л)
Цена от 42 607 ₽
- Модельный ряд
- Характеристики
- Описание
- Документация
| Буферный бак 100 л WBI-HT-100 Артикул: 830045 | Емкость : 100 л, Способ монтажа: напольный, Габариты : 1040х490 мм, Вес : 35 кг, Гарантия: 24 мес | |||
| Буферный бак 200 л WBI-HT-200 Артикул: 830046 | Емкость : 100 л, Способ монтажа: напольный, Габариты : 1300х590 мм, Вес : 52 кг, Гарантия: 24 мес | |||
| Буферный бак 300 л WBI-HT-300 Артикул: 830047 | Емкость : 300 л, Способ монтажа: напольный, Габариты : 1810х590 мм, Вес : 69 кг, Гарантия: 24 мес | |||
| Буферный бак 400 л WBI-HT-400 Артикул: 830048 | Емкость : 400 л, Способ монтажа: напольный, Габариты : 1370х750 мм, Вес : 84 кг, Гарантия: 24 мес | |||
| Буферный бак 500 л WBI-HT-500 Артикул: 830049 | Емкость : 500 л, Способ монтажа: напольный, Габариты : 1720х750 мм, Вес : 102 кг, Гарантия: 24 мес | |||
| Буферный бак 800 л WBI-HT-800 Артикул: 830050 | Емкость : 800 л, Способ монтажа: напольный, Габариты : 1625х800 мм, Вес : 148 кг, Гарантия: 24 мес | |||
| Буферный бак 1000 л WBI-HT-1000 Артикул: 830051 | Емкость : 1000 л, Способ монтажа: напольный, Габариты : 2050х950 мм, Вес : 165 кг, Гарантия: 24 мес | |||
| Буферный бак 1500 л WBI-HT-1500 Артикул: 830052 | Емкость : 1500 л, Способ монтажа: напольный, Габариты : 2225х1120 мм, Вес : 260 кг, Гарантия: 24 мес | |||
| Буферный бак 2000 л WBI-HT-2000 Артикул: 830053 | Емкость : 2000 л, Способ монтажа: напольный, Габариты : 2250х1260 мм, Вес : 330 кг, Гарантия: 24 мес |
org/Offer”>
42 607 ₽
org/Offer”>
58 944 ₽
org/Offer”>
74 213 ₽
org/Offer”>
86 363 ₽
org/Offer”>
89 729 ₽
org/Offer”>
138 820 ₽
org/Offer”>
151 217 ₽
org/Offer”>
230 519 ₽
org/Offer”>
304 895 ₽
Совместим с отопительными котлами, тепловыми насосами и солнечными коллекторами
Возможность подключения ТЭН
Встроенный термометр
Максимальная рабочая температура : 95°C.
Максимальное рабочее давление: 6 бар
Изоляция: полиуретан
Внешнее покрытие: экокожа
Гарантия – 2 года
схема подключения EVAN WBI.png 179 кб
Руководство по монтажу и эксплуатации EVAN WBI.
pdf 1.11 мб
Руководство по монтажу и эксплуатации EVAN WBI.pdf 1.11 мб
Ближайшие торговые точки
{{#SHOP}}
{{UF_NAME}}
{{#AVAILABLE}}
Доступно: {{AVAILABLE}}
{{/AVAILABLE}}
{{UF_CITY_NAME}}, {{UF_ADDRESS}}
{{#UF_WORKTIME}}
{{UF_WORKTIME}}
{{/UF_WORKTIME}} {{#UF_PHONE}}
{{UF_PHONE}}
{{/UF_PHONE}}
{{#TO_CART}}
{{TXT_BUTTON}}
{{/TO_CART}} {{#ORDER}} {{/ORDER}} {{#REQUEST}} {{/REQUEST}}
{{/SHOP}}
Буферные емкости | Американская продукция Wheatley HVAC |
Детали буферного бака охлажденной воды
Предназначен для систем охлажденной воды с недостаточным объемом воды по отношению к мощности чиллера.
Системы с относительно небольшим объемом воды требуют дополнительной «буферной» емкости для устранения таких проблем, как чрезмерная цикличность чиллера, плохой контроль температуры и неустойчивая работа системы. Бак American Wheatley CBT подходящего размера добавляет необходимый объем для «буферизации» системы. Буферные баки для охлажденной воды не следует путать с нашими буферными баками для горячей воды. Буферные резервуары горячей воды серии American Wheatley HS предназначены для работы с современными высокоэффективными маломассивными модульными котельными системами. Буферный бак горячей воды American Wheatley обеспечивает минимальное значение ΔT и обеспечивает необходимый запас тепла для предотвращения коротких циклов, которые могут возникнуть в условиях низкой нагрузки.
Запросить предложение
Категории: HVAC Products, Резервуары Теги: Резервуар, построенный ASME, резервуары, построенные asme, буферный резервуар, буферный резервуар для охлажденной воды, буферный резервуар для холодной воды, категории изготовления ОВКВ, продукты ОВКВ, продукты и изготовление ОВКВ, Категория резервуара ОВКВ, система сосудов под давлением, хранение воды, резервуар для хранения воды
- Описание
- Каталог листов
- Прайс-лист
- Отзывы (0)
Описание
Буферные баки с охлажденной водой Характеристики
Буферные баки с охлажденной водой
Стандартные характеристики
- Изготовлены в соответствии с ASME Раздел VIII, Раздел I, Последняя редакция
- Конструкция из углеродистой стали
- Максимальная температура 450°F Прерывистая
- Расчетное давление 125 P.
S.I. - Грунтовка снаружи
S.I.Дополнительные функции
- Люк, Люк
- Более высокое давление
- Конструкция из нержавеющей стали
- Верхние системные соединения
- Внешние покрытия
- Монтаж/оболочка
- Буферные емкости2-418w
Вы искали буферные баки для горячей воды?
Буферные баки для горячей воды
Буферные баки для горячей воды American Wheatley серии HS предназначены для работы с современными высокоэффективными маломассивными модульными котельными системами. Буферный бак горячей воды American Wheatley обеспечивает минимальное значение ΔT и обеспечивает
Буферные резервуары для горячей воды
Предотвращает взаимодействие потока в одном контуре с потоком из другого контура
Устраняет необходимость в циркуляционном насосе первичного контура, воздушном сепараторе и сетчатом фильтре, тем самым снижая первоначальные затраты, а также эксплуатационные расходы
Устраняет сложные трубопроводы , снижает затраты на рабочую силу и трубопроводы
Рассчитан на скорость не более 4 футов в секунду, низкая скорость в резервуаре приводит к низким перепадам давления
Правильно установленное гидравлическое разделение позволяет использовать несколько циркуляционных насосов для независимой работы, не мешая друг другу
Идеально подходит для систем с несколькими нагрузками
American Wheatley производит гидравлические сепараторы стандартных размеров от 40 галлонов до 400 галлонов с соединениями от 2 до 16 дюймов в соответствии с последними спецификациями ASME
Доступны нестандартные размеры
Цены на буферные резервуары
Буферные резервуары для охлажденной воды (CWB)
Буферные баки CEMLINE® для охлажденной воды (CWB) предназначены для использования с чиллерами, объемы воды которых недостаточны по отношению к чиллеру.
Системы недостаточного размера не имеют достаточной буферной емкости для охлажденной воды, что приводит к плохому контролю температуры, неустойчивой работе системы и чрезмерному циклированию компрессора.
CWB решает эту проблему, добавляя том для буферизации системы. CWB снижает скорость смены возвратной воды.
Чиллеры предназначены для использования в системах с минимальным объемом воды. Минимальный объем воды основан на требованиях производителя чиллера: от 3 до 6 галлонов на тонну для типичного кондиционирования воздуха и, когда точность температуры имеет решающее значение, от 6 до 10 галлонов на тонну. Когда системы чиллеров имеют правильный размер, компрессор чиллера не будет работать с коротким циклом. Без надлежащего количества воды в системе температура источника будет достигнута быстро, и компрессор отключится. Многие компрессоры чиллеров могут запускаться только 3 раза в час. Если компрессор выключен и есть потребность в охлажденной воде, потребность не может быть удовлетворена, поскольку компрессор не может снова включиться.
Это вызывает очень недовольных людей в здании, которые не могут иметь требуемого охлаждения. Проблемы с системой недостаточного размера могут вызвать чрезмерную цикличность компрессора, плохой контроль температуры и неустойчивую работу системы.
- ASME Сосуд под давлением с номинальным давлением 125 фунтов на кв. дюйм при 400 oF.
- Внутренняя перегородка
- Гибкая эластомерная теплоизоляция ½” черного цвета. Доступны толщины ¾”, 1”, 1-1/2” и 2”.
- Ножки для вертикальной установки
- Вентиляционное отверстие
| Резьбовые отверстия NPT поставляются по мере необходимости. Резервуары изготавливаются с расположением и размером отверстий в соответствии с требованиями заказчика. | Фланцевые отверстия соответствуют стандарту 150# ANSI. | Соединения с торцевыми канавками поставляются в соответствии с требованиями. 6 дюймов и меньше — это трубы сортамента 40, 8 дюймов и выше — трубы сортамента 30. |
