Самая эффективная буржуйка своими руками: чертежи и фото

В самых непредвиденных ситуациях всегда на помощь приходила печь-буржуйка. И по сей день она надежный помощник для владельцев дачных домиков, гаражей и даже маленьких жилых домов.

Время не стоит на месте, все меняется – и вот уже дизайнеры добрались и до буржуйки. Ее обновленный вид способен гармонично вписаться и даже приукрасить собой помещение в элитном особняке.

Нас же больше волнует вопрос не эстетический, а практический: как самому сделать печь-буржуйку, что для этого требуется? Эта статья будет в помощь тому, кто задумал самостоятельно изготовить такой вид полезного отопительного прибора.

Достоинства и недостатки буржуйки

Печь-буржуйка – довольно распространенный вид обогревательного оборудования. Она ценится за ряд положительных моментов:

  1. Универсальность. Возможность использования для обогрева практически любого вида твердого сырья: дров, опилок, угля, щепок, брикетов, пеллет, торфа. Иногда в некоторых моделях в качестве топлива берется отработанное машинное масло.
  2. Простота конструкции и удобство монтажа. Это позволяет сделать печь буржуйку своими руками. Причем для этого подойдет любой подручный материал.
  3. Небольшие размеры и вес позволяют разместить эту конструкцию в маленьком помещении, в условиях ограниченного пространства.
  4. Пожалуй, самый главный момент – отсутствие таких требований, как возведение фундамента, обустройства площадки, монтажа дымоходной трубы.

При всех положительных свойствах буржуйка, как и любое оборудование, имеет некоторые недостатки:

  1. Требуется защита от выпадающих из топки элементов горения, например, угольков, искр.
  2. Соблюдение правил безопасности при работе с печкой. Существует риск получения ожогов от сильно и быстро нагревающихся стенок конструкции.
  3. Значительное расходование топлива при работе. Оптимальный вариант – использование буржуйки для отопления непродолжительное время.

Разновидности буржуйки

Существует множество вариаций печной конструкции типа буржуйка. Поэтому не составит особого труда выбрать именно ту модель, которая идеально подойдет к определенному помещению: будет иметь набор соответствующих технических параметров, а также удовлетворять своим внешним видом. Для изготовления буржуйки берется любой подручный материал, будь то металлический бак или труба среднего диаметра, бочка, старый газовый баллон, листы железа, толщина которых не меньше 3 мм. Главное – чтобы материал был прочный, с надежными стенками.

Что касается отопления гаража, то подходит любой вариант буржуйки, в жилом же помещении – некоторые модели будут неуместны.

Предлагаем вам рассмотреть несколько видов печки-буржуйки, их особенности, способы самостоятельного изготовления. Так, вы сможете сделать правильный выбор в пользу понравившейся модели.

Модель № 1 – буржуйка на отработанном масле

Сразу хочется заметить, что такая конструкция не подойдет для эксплуатации в жилом помещении, где постоянно находятся люди. Почему? Дело в том, что во время работы, в процессе горения масляной отработки выделяется специфический аромат, не поможет и обустройство хорошей вытяжки.

Материалы

Для создания такого варианта необходимы следующие виды материала:

  1. лист металлический, несколько штук, толщиной 5 мм. Из них будем делать все детали, заготовки.
  2. Трубы для выполнения некоторых конструктивных элементов.
  3. Труба под дымоход.

Процесс создания

На приведенном ниже чертеже буржуйки, представлены все необходимые детали, с указанием их размеров.

Итак, всю работу по созданию буржуйки, использующей отработку в качестве сырья, разделим на последовательные шаги:

  1. На листе металла размечаем все необходимые детали, после чего вырезаем их, используя шлифовальную машинку. У полученных заготовок нужно хорошо зачистить края.
  2. Берем трубу, необходимой длины, и высверливаем в ней круглые отверстия. В дальнейшем при помощи этой трубы будут соединяться верхняя и нижняя емкости печки.
  3. Берем верхний бак и сверху прорезаем проем необходимого размера. Этот проем будет располагаться не по центру, а сместится влево от него. Это отверстие мы подготавливаем под дымоходную трубу.
    С нижней же стороны вырезаем проем, смещая его вправо. Он послужит в качестве входа для соединительной трубы.
  4. Привариваем две окружности к части трубы, по которой определяется толщина верхней емкости.
  5. Точно так же поступим и с нижней частью печки. Но теперь проем для входящей соединительной трубы вырежем по центру емкости. Помимо этого, нужно прорезать еще одно отверстие – горловину, через которую будем заправлять печь топливом. На этом отверстие предусматриваем наличие сдвижной крышки.
  6. С обратной стороны нижнего бака привариваем 3–4 ножки. Это обеспечит устойчивость.
  7. Чтобы придать жесткость конструкции, усилить ее, оба бака соединяем между собой при помощи металлических кронштейнов.
  8. Основные рабочие моменты завершены, пришло время подумать о красоте. Сварные швы тщательно зачищаем, после чего окрашиваем печку, используя жаростойкую краску. Окраска печи также позволит уберечь ее от преждевременного ржавления.
  9. Последний шаг – монтаж дымоходной трубы.



Принцип работы

Работу этого вида буржуйки можно описать так: налить отработанного масла в нижнюю емкость через горловину. Далее, используя лучину или бумагу, поджечь топливо сквозь проем. Как только масляное сырье разгорится в баке, закрыть отверстие сдвижной крышкой.

Процесс горения усиливается за счет воздуха, попадающего внутрь соединительной трубы через проделанные отверстия. Воздух согревается и поднимается по трубе в верхнюю часть конструкции, при этом раскаляя поверхность емкости так, что на ней легко можно согреть чайник. Большой плюс такой модели буржуйки состоит в том, что не возникнет неприятных ситуаций с отсутствием топлива, так как у автомобилистов в гаражном помещении всегда имеется отработанное масло.

Почему нельзя тушить кипящее масло, жир, парафин водой. Если пользуетесь печкой на отработке, то обязательно должен быть огнетушитель и песок.

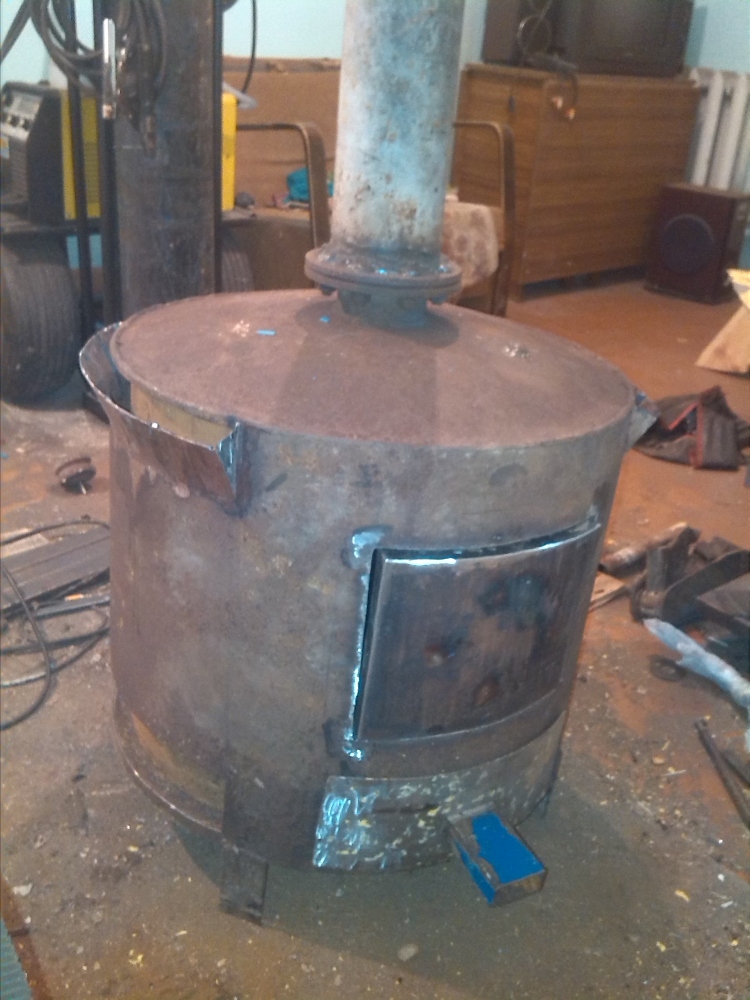

Модель № 2 – печь-буржуйка из металлической бочки или трубы

Для этой конструкции берется металлическая бочка либо труба, с определенным диаметром. Отличный вариант для домика на даче, а если еще красиво выполнить сборку, облагородить, то вполне хорошо будет смотреться и в жилом помещении, при этом еще и отлично обогревая.

Пошаговая инструкция выполнения:

  1. Берем емкость для печки и размечаем два прямоугольника. Это будут входы для топки и зольника. Вырезаем эти отверстия.
  2. Отрезанные прямоугольники не выбрасываем, так как они послужат материалом для дверок. Для этого каждая дверца доводится до необходимого размера, для чего обрамляется полосками из металла. Дальше устанавливаем ручку-щеколду.
  3. Внутри емкости (бочки, трубы), отступив 10 см вниз от дверки топки, прикрепляем уголковые кронштейны. На них потом поместим колосник.
  4. Колосник можно купить готовый, а можно выполнить своими руками, сваривая его из арматурных прутьев.
  5. Если в качестве основы взяли трубу, то теперь следует заварить ее дно и верхнюю часть.
  6. Для придания устойчивости, поднятия над полом к днищу емкости привариваем несколько ножек.
  7. В верхней части бака подготавливаем проем для дымоходной трубы, куда потом ее и ввариваем.
  8. Фиксируем петли и навешиваем на них дверки. Размечаем и закрепляем крюк под замок.
  9. Немаловажную роль играет внешний вид, поэтому следует зачистить поверхность, швы. Покрытие печки краской, жаропрочной, позволит нашей конструкции составить конкуренцию фабричной модели.
  10. Когда печная конструкция полностью собрана, необходимо подсоединить ее к дымоходной трубе, которую выводим наружу, на улицу.

Этот тип буржуйки – неплохой вариант для отопления помещения при условии достаточного пространства, так как печь довольно большого размера. Но еще один ее плюс – вместительная верхняя панель, на которой можно установить как чайник, так и сковороду.

Модель № 3 – буржуйка из газового баллона

У газового баллона практически идеальная, готовая форма для печной конструкции. Печь-буржуйка из баллона хорошо подходит для отопления гаража и дачного домика.

Рассмотрим, как можно соорудить из баллона печь:

  1. Начнем с того, что срежем верхнюю часть баллона, где находился кран, и приварим сюда заглушку.
  2. Далее, на дне баллона вырежем квадратный проем. Это будет вход в топку. Отрезанную часть мы не будем выбрасывать, так как из нее сделаем дверку. Нужно только обварить эту деталь, доведя ее до нужного размера.
  3. Привариваем петли, устанавливаем дверку, крепим к ней ручку-замок.
  4. На той стороне баллона, которая станет днищем конструкции, делаем отверстия. Они возьмут на себя функцию колосника.
  5. Подготавливаем короб, выполняя его из металла меньшей толщины, и закрепляем под отверстиями – колосником. Короб будет играть роль зольника, в которого попадают остатки продуктов горения, а также одновременно выступая поддувалом. На зольник нужно прикрепить дверку.
  6. Для печной конструкции осталось сделать ножки. Для этого воспользуемся трубой или металлическим уголком. С помощью сварки приладим их ко дну топливного бака.
  7. В верхней части, в противоположной стороне от топки, зольника прорезаем проем и ввариваем дымоходную трубу.
  8. При желании на верхней плоскости печки можно соорудить панель для варки. Делается это просто – приваривается рамка из стальной арматуры. Такая панель получается довольно вместительной, можно поставить одновременно два предмета.

Модель № 4 – прямоугольная буржуйка

По мнению многих специалистов, этот вид считается наиболее оптимальным, эстетичным, компактным из всех перечисленных до этого моделей буржуек. Такая конструкция прекрасно подходит для отопления жилого помещения.

Прямоугольная буржуйка может быть выполнена в двух вариациях:

  1. Первая – это печь «Гном». Компактная, простая модель, состоящая из двух камер, топки и зольника, трубы для дымохода и ножек.
  2. Вторая – более сложная, сохраняющая длительное время тепло. Это печь Логинова. Поэтому она заслуживает детального рассмотрения.

Основное назначение

Главной задачей буржуйки прямоугольного типа является отопление комнаты, размером до 15 кв. м. Обычная буржуйка характеризуется быстрой теплоотдачей, но при этом она очень быстро остывает, как только прогорят дрова. Этот минус можно частично устранить, если обложить печь кирпичами. Но это невыход, так как кирпичи значительно замедлят скорость теплоотдачи, а тепловую энергию сохранят лишь на короткое время.

Модернизация печного устройства

Внесенные изменения в конструкцию буржуйки, иной способ снабжения топливом позволили улучшить эксплуатационные свойства. При этом сохранялись ее основные положительные характеристики: быстрая теплоотдача, небольшие габариты, легкость монтажа, обустройства, без дополнительного возведения фундамента, создания капитальной трубы.

Что для этого сделали? В самом топливном баке, его верхней части, вварили 2 пластинки, которые образуют лабиринт. Таким образом, был увеличен путь прохождения газов, а, значит, они оставляют в печи большее количество тепла. За счет расширения металлических поверхностей стал более эффективным теплообмен между газами и стенками емкости.

Улучшили и противопожарные составляющие такой модели: ее дымовая труба не раскаляется, но оставаясь при этом горячей. Правильное расположение оголовка трубы обеспечит достаточную тягу. В этом случае оголовок размещается так, чтобы исключить нахождение в зоне повышенного давления, каким бы ни был ветер. Поэтому лучше будет установить его выше, чем конек крыши.

Так как существует резерв тяги, образующийся благодаря температуре печных газов, можно установить в печи еще несколько дополнительных пластин – лабиринтов. Это намного повысит результативность работы печного устройства.
Еще одна особенность такой печки – максимально плотное расположение дверец на корпусе топливного бака. Это возможно за счет выполнения качественной рихтовки и зачистки дверей на наждаке. В этом случае ручки для дверец выполняются в виде клиньев. Они непросто ручки, но и щеколды, которые заходят в зацепы.

Эксплуатация печи

Процесс использования, работы печи заключается в следующем: начинается работа с протапливания печи щепками, лучинками. Когда отсутствует тяга, снимается крышка с варочного проема, а под трубу помещается горящая бумага, и крышка снова ставится на место. Регулировать процесс горения можно путем полного или частичного открытия дверки зольника.

При достижении требуемой температуры воздуха в комнате, нужно в печку на угли положить четыре не очень толстых полена, 40 см в длину и затем хорошо закрыть дверцы. Недостаток кислорода приводит к снижению интенсивности горения, которое переходит в тление. Влажность, размер, порода древесины влияют на процесс тления, которое может продолжаться несколько часов. И все это время печь будет отдавать тепло в окружающую среду.

В утепленном доме, без щелей, даже в холодные дни с минусовой температурой можно спокойно переночевать, имея такую печь для обогрева.

Что касается опасности отравления угарным газом, то это исключается. Углерод, образуемый при горении, намного легче воздуха и печных газов, поэтому он вытягивается, выплывает через дымовую трубу. Тем более что процесс горения регулируется при помощи дверок, а не вьюшек. Даже если дверцы остались неприкрытыми, вам грозит всего лишь быстрое прогорание топлива.

Способ изготовления

Сразу заметим, что размеры можете брать свои, исходя из имеющегося в наличии материала. Мы использовали лист из стали 200х450 мм. При этом толщина у него была 3 мм.

Собрать такую буржуйку, можно выполнив следующие операции:

  1. Сварить между собой стенки конструкции.
  2. Приварить наверх крышку.
  3. Выставить пластины лабиринта, решетку колосника, прикрепить их, используя сварку. Для того чтобы выдержать расстояние между пластинками и решеткой, расположите деревянные бруски между ними. Их не нужно потом специально убирать – они сами прогорят во время топки.Некоторые рекомендуют делать решетку для колосника не из прутьев, а воспользоваться для этого листом, на котором проделаны отверстия, 20 мм в диаметре.
  4. Сделать днище для печки.
  5. Смонтировать трубу для дымохода. Лучше взять стальную трубу, с толстыми стенками. Важный момент: труба должна быть цельносварной на всем участке расположения в доме. Если труба прямая, то — это просто. Когда надо вывести трубу на улицу через стену, то рекомендуется сделать шаблон из проволоки и по нему сварить трубу и повороты. Вне дома, снаружи, трубу можно нарастить, просто надевая один отрезок трубы на другой.

Почему же труба должна быть цельной в помещении, потому что в трубе под действием печных газов появляется плохо пахнущий конденсат. Именно он, просачиваясь сквозь неплотно прилегающие соединения, распространяет специфический запах.

Правила пожарной безопасности

Для повышения безопасности эксплуатации печь устанавливается на огнеупорный материал, например, кирпичи, плиту из асбоцемента. Для защиты от выпадения угольков, искр пол возле дверей накрывают металлическим листом либо укладывают кафель.

Чтобы оградить стены, предметы мебели и прочие вещи от воспламенения, на стенках буржуйки прикрепляют защитные экраны, выполненные из асбоцементных листов. В этом случае можно не облицовывать поверхности котла термостойким материалом. Экраны крепятся на резьбовые шпильки или болты с втулками.

Хотя труба не настолько горячая, как в остальных моделях, все же ее стоит пропустить через стену, используя рассечку. Она подразумевает нахождение трубы в ней, с выдерживанием расстояния в 20 см. При этом пустое пространство заполняется смесью асбеста и жидкой глины.

Вот и все правила, выполнение которых позволит обеспечить безопасную эксплуатацию.

Итог

Самая эффективная буржуйка, которую можно сделать своими руками мы рассмотрели. К сожалению, явного лидера среди них нет. Под каждые условия подходит свой вариант.

Но все же самой эффективной буржуйкой можно назвать печь на отработке. В ней КПД максимальный, т. к. имеется эффект пиролиза (догорания газов).

На втором месте идет прямоугольная буржуйка с внутренним лабиринтом газов. Это тоже значительно помогает увеличить КПД.

Хочется отметить, что каждая из печей имеет большой потенциал для доработок и усовершенствований. На просторах интернета очень много разных вариантов, как увеличить КПД буржуйки. От направления на нее вентилятора, до создания водяного контура. Эти момент мы осветим в отдельной статье.

Заключение

У каждой печки есть свои плюсы и минусы. Каждая подходит под определенные условия. Но прослужить она сможет вам долго, помогая во многих домашних делах, а не только в обогреве помещения. Для этого надо лишь хорошо обдумать, выбрать ту модель, которая подойдет именно для вашего помещения.

Но если у вас нет достаточных навыков, то вы можете всегда купить печь. На местном форуме в вашем регионе всегда найдется умелец с уже готовыми продуктами или готовый сделать печь на заказ.

Похожие статьи:

виды и чертежи на портале Сделай сам

Печь-буржуйка имеет очень простую конструкцию, но при этом достаточно высокую эффективность обогрева небольших помещений. Появившись в начале 20-го века, она до сих пор не теряет своей актуальности в тех местах, где не имеется возможности или необходимости обустраивать сложную систему отопления. Буржуйка идеальна для обогрева маленьких дачных домиков, гаражей, временных хозяйственных помещений, сторожек, рыбацких или охотничьих стоянок или туристических лагерей.

Содержание:

  1. Буржуйка на дровах – особенности / Чертежи
  2. Буржуйка из газового баллона / Чертежи
  3. Буржуйка из бочки / Чертежи
  4. Буржуйка из кирпича – печь “на века”  / Чертежи
  5. Буржуйка на опилках / Чертежи

Буржуйки бывают самых разнообразных видов. В зависимости от металла изготовления выделяют чугунные и стальные печи. Если одной из функций буржуйки будет приготовление пищи, то целесообразно будет делать печь с варочной поверхностью. Печь-калорифер снабжена дополнительным кожухом вокруг корпуса, что способствует повышенной теплоотдаче. Существуют также газогенераторные печи – стальные конструкции, состоящие из двух камер: газификации и дожига. Такая печка может быть снабжена регулятором, что позволяет экономить на топливе. Кроме того, самодельные буржуйки различают и по материалу, из которого изготовлена их основа. Наконец, различают буржуйки и по топливу, которое используется для обогрева. Такие печи могут топить дровами, опилками, торфом или углем.

Буржуйка на дровах – особенности, преимущества, недостатки, чертежи

Самым популярным топливом для печки-буржуйки безусловно являются обычные дрова. Как правило, эти печки выполнены из металла или кирпича, причем, чем объемнее печь, тем больше она выделит тепла. Форма такой буржуйки цилиндрическая или прямоугольная. Единственное, что обязательно должно соответствовать определенным условиям – это диаметр дымохода. Он варьируется в диапазоне 80-150 мм.

Для дополнительной безопасности печи могут быть снабжены защитными экранами, стоящими на расстоянии 4-6 см от стенок буржуйки.

Любая буржуйка, использующая в качестве топлива дрова, должна иметь топку, а также поддувало, которое, помимо этого, предназначено для сбора золы. Печки такого вида должны быть снабжены колосниковой решеткой, на которую закладываются дрова, и кроме того, она служит для отделения золы от горящего топлива. Топка и зольник должны прикрываться дверцей для того, чтобы избежать задымления помещения и выскакивания случайных искр из камеры горения.

Необходимо помнить, что забивать топку дровами под завязку не имеет смысла, т.к. в этом случае в ней не останется места для конвекционного вихря, поскольку кислород внутрь топливной массы попадать не будет.

Для изготовления печи можно использовать старые газовые баллоны, стальные бочки, если толщина их стенок составляет не менее 3 мм., железные твердостенные трубы широкого диаметра. Кроме того, буржуйку можно выложить из кирпича.

Чертежи:

Необходимо помнить о пожарной безопасности, расположив печь на максимальном удалении от горючих материалов, избегать контакта раскаленной поверхности с деревом. Рекомендуется в месте установки печки постелить металлический лист, либо ставить её на бетонную поверхность.

Необходимо следить за герметичностью стыков, для того, чтобы избежать выхода дыма в помещение. Кроме того, такой дефект может ухудшить тягу и негативно сказаться на пожарной безопасности Имеет смысл подробнее рассмотреть наиболее популярные конструкции печек-буржуек.

Буржуйка из газового баллона своими руками

Такой вид печки отлично подойдет для отопления нечасто используемых хозяйственных помещений, бытовок или гаражей. Печь будет очень быстро нагреваться, давая необходимое тепло, но также быстро и остывать.

Буржуйка такого вида представляет собой корпус, сделанный из старого газового баллона, снабженный дверкой, дымоходом и поддувалом. Часто поддувало (т.е. щель, через которую воздух поступает в камеру горения) объединено с зольником. Дымоход для такой печи лучше делать ломанной формы, т.к. если он будет прямым, то большая часть тепла будет уходить очень быстро. Топливом может послужить любой горючий материал: дрова, уголь, отходы столярных работ. Это самый простой вариант буржуйки, поэтому для приготовления пищи такая печь вряд ли подойдет.

Перед началом работ по преобразованию газового баллона в буржуйку из него необходимо полностью стравить весь газ во избежание взрыва от попадания искры при использовании болгарки.

Нужно также слить весь конденсат. Затем, баллон устанавливается вертикально и до верха наполняется водой, которая окончательно вытеснит из емкости все остатки газа. После слива воды баллон полностью готов к обрезке.

Можно сделать как горизонтальный, так и вертикальный вариант такой буржуйки. В любом случае, в первую очередь необходимо болгаркой срезать верхнюю часть баллона. Если печь будет в горизонтальной плоскости, то необходимо на отдельном листе металла наметить и вырезать круг по диаметру внешнего контура баллона. В этом же круге вырезаются 2 прямоугольных отверстия. Через одно из них будет осуществляться подача топлива, а другое будет использовано в качестве поддувала. Внутри приваривается арматурная решетка. Её ещё называют колосниковой. Она необходима для удержания верхнего твердого слоя топлива, а через её щели вниз опускается зола.

Чертежи:

К готовой крышке привариваются завесы и крепятся двери, полученная конструкция закрепляется на отверстии в верхней части баллона.

Затем нужно прорубить отверстие для дымохода и приварить к нему толстостенную трубу.

Буржуйка из бочки: Чертежи, Фото

Ещё одна недорогая и быстрая в изготовлении буржуйка – это печь с основой из стальной бочки. Этот вариант даже проще чем печь из газового баллона, т.к. не нужно проводить комплекс подготовительных мероприятий (стравливание остатков газа, слив конденсата и т.п.).

Чертежи:

Итак, для начала работ нужна 200-литровая бочка с толщиной стенок не менее 3 мм. В ней болгаркой делаются надрезы, для того чтобы извлечь куски металла, которые впоследствии будут использованы в качестве дверок для отверстий подачи топлива и поддувала. Расстояние между проемами не должно быть меньше 10 см. К этим выемкам привариваются петли и на них вешаются дверцы. Рекомендовано снабдить дверцы запирающими устройствами – это поможет избежать задымленности помещения и обеспечит пожарную безопасность. Можно вырезать проем и для одной дверцы, но в этом случае он должен быть достаточно большим и внизу необходимо просверлить отверстия для хорошего доступа воздуха.

Далее внутри крепится колосник из арматуры на расстоянии не менее 20 см от дна будущей печки. Верхняя часть бочки заваривается стальным листом, в котором вырезается отверстие для дымохода диаметром 10-15 см. Данная конструкция удобна тем, что верхняя часть печи превращается в своеобразную варочную поверхность, на которой легко разместятся кастрюля, сковорода или чайник.

К такой печи рекомендуется приварить ножки, для того чтобы её низ не соприкасался с поверхностью пола, особенно если такое соприкосновение может быть пожароопасным. Как вариант – поставить печь на кирпичи, или бетонную поверхность.

К недостатку такого вида буржуйки можно отнести её недолговечность, так как стенки бочки довольно тонкие и при интенсивном использовании печки могут быстро износиться.

Буржуйка из кирпича – печь “на века” своими руками

Главными достоинствами этого вида буржуйки являются хорошая аккумуляция тепла, большая теплоотдача, высокая пожарная безопасность. Кроме того, она безопаснее для человека с точки зрения вероятности получения ожога при контакте. Буржуйку из кирпича можно сложить как со специальной чугунной варочной панелью, так и без неё.

Если такая печка, будет располагаться на бетонной стяжке или хотя бы на толстых массивных досках, то под неё фундамент можно не заливать. В случае, если пол из тонких досок, то без этого элемента конструкции не обойтись.

Чертежи:

В этом случае необходимо демонтировать часть пола и вырыть небольшой котлован глубиной порядка 30 см. Дно котлована засыпается песком, сверху укладывается щебень средней фракции, поверх которого устанавливается арматурная сетка. Монтируется деревянная опалубка, в которую и заливается бетонная смесь с примесью щебня. Поверхность выравнивается и оставляется сохнуть как минимум на неделю.

Перед кладкой кирпича на бетон необходимо положить лист рубероида и сверху присыпать песком. Первый ряд кирпича лучше выложить насухо: так будет возможность выровнять его по уровню. С песком нижний ряд не скрепляется, раствор выкладывается только на торцовую часть кирпича. На втором ряду необходимо закрепить дверцу поддувала. Она ставится на слой густого глиняного раствора и через специальные ушки закрепляется проволокой. За дверкой необходимо сформировать поддувальную камеру. На третьем ряду монтируется колосник. На четвертом происходит формирование топки и дымоходного канала. Над четвертым рядом устанавливается дверца топочной камеры. Происходит это также, как и в случае с дверцей поддувала.

Варочную плиту целесообразно укладывать на 9-10 ряду, тогда же начинает формироваться дымоходная труба. Кладка дымовой трубы идет в 2-3 ряда, затем пристыковывается металлическая труба и выводится наружу. Необходимо позаботиться о жаростойкой изоляции в тех местах, где труба будет проходить через горючие материалы.

Готовой печи необходимо просохнуть, заниматься её отделкой сразу же не стоит, нужно дать ей поработать хотя бы сезон. После этого её можно покрыть декоративной керамической плиткой или же просто оштукатурить и покрасить.

Стоит отметить, что подобные печи не являются мобильными, переносить их в другое место крайне затруднительно, поэтому ставить такую буржуйку во времянках не рекомендуется. Подобная конструкция подойдет для садовых домиков или долговременных хозяйственных помещений.

Буржуйка на опилках: Особенности, Чертежи

Данный тип отличается большей экономичностью, по сравнению с печками, топливом для которых служат дрова или уголь. Кроме того, печка в процессе эксплуатации не требует постоянного присмотра и после загрузки опилок и розжига буржуйки, добавлять топливо не нужно в течение длительного времени. Идеально подходит для отопления теплиц, мастерских или разного рода бытовок.

Печь состоит из двух металлических цилиндров. Один из них, меньшего диаметра, вставляется в другой – он и послужит камерой для топлива. В днище меньшего цилиндра выпиливается отверстие порядка 50 мм с отбортовкой около 10 мм. Дымоотводящий патрубок располагается в нижней части внешнего корпуса. Зольный ящик сваривается из 3 мм стали, его необходимо снабдить дверкой.

Перед началом эксплуатации в отверстие камеры для топлива вставляется конусообразный деревянный сердечник высотой 50-60 см. Опилки засыпаются вокруг него и тщательно утрамбовываются. Это очень важный момент, поскольку опилки не должны интенсивно гореть, иначе топливо очень быстро закончится, а выделенное при этом тепло может быть излишним и кратковременным. Прокручивая, сердечник вынимают, а отсек для топлива устанавливается в печь.

Чертежи:

Розжиг производиться в зольном ящике. Для этих целей можно использовать щепки, стружку или бересту. Через щель произойдет постепенное возгорание опилок и когда огонь доберется до верхнего слоя, необходимо закрыть печь крышкой. Далее начнется процесс тления опилок, и печь будет работать самостоятельно, нагревая помещение равномерно и постепенно. При увеличении интенсивности горения, крышка может служить варочной панелью, на нё можно ставить кастрюлю или чайник.

В целом, не будет преувеличением сказать, что в определенных обстоятельствах печь-буржуйка может быть абсолютно незаменима. Её можно топить практически любым горючим твердым топливом или же просто опилками. У буржуйки, независимо от вида, довольно простая конструкция и, при наличии нужного инструмента и материалов, с изготовлением печки может справиться практически любой. Кроме того, это не займет много времени, а сама печь – очень экономичный, простой и надежный способ быстрого обогрева помещений.

Необычная буржуйка из газовых баллонов своими руками без лишних вложений

В редакцию Homius приходит всё больше фотоотчётов с описанием изготовления различных приспособлений для обогрева. И сегодня мы хотим предложить пошаговое описание процесса создания буржуйки для гаража, предоставленное Козловым Михаилом из города Югра, Ханты-Мансийского автономного округа.

Здравствуйте. Решил составить отчёт о том, как я делал буржуйку для обогрева гаража. Морозы в наших краях бывают довольно сильными, поэтому подобная печка порой просто необходима. Но после изготовления первого образца, с использованием одного баллона, я понял, что подобного обогрева недостаточно, а потому решил добавить второй.

Результат превзошёл все мои ожидания. И сейчас я постараюсь рассказать, как производилась вся эта работа

Содержание статьи

Подготовка баллонов: необходимые процедуры перед началом работ

Наверное, каждый понимает, что газа в баллонах перед началом работ быть не должно. Именно поэтому, я полностью открыл кран (процедура производилась на улице). Через 10 минут баллон был зажат в тиски за край нижней юбки, а сам кран вывернут при помощи обычного газового ключа.

Способ зажима пропанового баллона в тисках

После того, как кран вывернут, баллон необходимо доверху наполнить водой. Это делается в целях безопасности. Для собственной подстраховки. После заполнения, кран был ввёрнут на место, а на него одета обычная проволочная петля. Это было сделано для того, чтобы было удобнее разметить ровный круг, который в будущем станет дверцей печи.

Размечаем верх баллона при помощи проволочной петли и маркера

Статья по теме:

Печка на отработке своими руками: чертежи, видео- и фото-инструкции, принцип работы, достоинства и недостатки, правила эксплуатации, обзор готовых моделей и средние цены — в нашей публикации.

Резка газовых баллонов

Многие предпочитают на этом этапе пользоваться газовым резаком, однако намного удобнее применение болгарки (УШМ). Дело в том, что вода из баллона не сливается, а значит, будет разбрызгиваться в стороны и закипать, что довольно неудобно (вывод из своего личного опыта). При помощи угловой шлифовальной машины и отрезного диска верхняя часть отделяется довольно легко.

Резка баллона при помощи болгарки по отмеченной линии

После того, как эта работа выполнена, отделённая крышка снимается, а вода переливается во второй баллон. На тех участках, где будут петли нашей будущей дверцы буржуйки, счищается краска с поверхности. Второй газовый баллон готовится к основной работе совершенно идентично.

Зачищенная вырезанная крышка должна выглядеть примерно так

Остаётся приварить петли, чтобы дверца могла открываться. Кроме того, я сделал крюк для запорного механизма, приварив его к баллону с боку. Сама запирающая ручка была изготовлена из короткого болта, который вкручен на место крана и приваренной к нему шпильки. По сути, здесь всё довольно просто. На фото ниже можно увидеть, как это выглядит.

Красная стрелка – петли (2 шт.), жёлтая – запорный механизм, который можно полностью вывернуть

Следующий шаг: соединяем баллоны между собой

Эту работу я считаю наиболее важной. Положив баллон на бок, я, при помощи маркера, отметил на нём прямоугольник, шириной 10 см на всю длину. Конечно, его можно сделать и короче, однако мне показалось, что так будет лучше для работы буржуйки. Отмеченная область была вырезана, а часть металла, извлечённая после этой работы, разделена на две равные половины в длину. Именно из них я сделал переход из одного баллона во второй. Это очень удобно, и избавляет от необходимости лишних замеров, поиска дополнительного материала. Подобная прорезь была сделана и во втором баллоне, однако отделённая полоса была использована позже в других целях. Именно из неё были изготовлены заглушки по бокам переходника с одного баллона на второй.

Вот такая прорезь с боковыми стенками должна получиться

Примерка, подгонка, дополнительная работа

Получившиеся бортики были проварены по длине, на их торцы установлены заглушки из металла, оставшегося от второго баллона. На нижний баллон я приварил ножки из уголка, чтобы наша печка не лежала на полу. При этом, высокими их делать не стоит – не более 20 см. Установив подготовленную верхнюю часть, сделанную из второго резервуара, я подогнал отверстие к получившейся шахте. Убедившись в том, что всё совпадает, верхний баллон я снял. На данном этапе стоило ещё немного поработать с нижним.

Кстати, что касается сварки. Многие не придают должного значения качеству швов, считая, что если буржуйка делается для гаража, то всё равно никто их разглядывать не будет. На самом деле, необходимость хорошего провара заключается в том, что от него будет зависеть качество тяги и долговечность готовой печи. Поэтому, если у Вас нет должного опыта в сварочных работах, лучше попросить помощи у специалиста.

Примерка верхнего и нижнего отсека буржуйки прошла прекрасно

Продолжаем работу с нижним отсеком

С противоположной стороны нижнего баллона вырезаем ещё одно аналогичное отверстие по всей длине. Это необходимо для того, чтобы можно было изготовить зольник. Его не обязательно копировать по ширине. Будет больше – не беда. Главное, чтобы оно было выполнено на всю длину.

Снизу выполненного отверстия был приварен металлический короб, на который и ушли оставшиеся обрезки от газовых баллонов. Но стоит отметить, что на изготовление дна зольника материала не хватило. Благо, у меня осталась буржуйка, о которой я упоминал вначале. А так как она оказалась при наших температурах бесполезной, было решено пустить её на запчасти. Запорный механизм для зольника можно сделать совершенно различными способами – как кому удобно.

Вот такой зольник с запорным механизмом у меня получился

Изготовление колосников: собираем все отходы в гараже

Понятно, что если не установить в печь колосники, дрова будут проваливаться вниз и от зольника никакой практической пользы не будет. Для их изготовления были использованы различные куски арматуры, шпильки, болты – исходное назначение металлопроката значения не имеет. Главное – это собрать некое подобие решётки, которая не будет проваливаться в отверстие нижнего отсека. Её основная задача – удерживать дрова в резервуаре. При этом, если колосники прогорят, их легко можно заменить, снова собрав и сварив обрезки прутов арматуры. К тому же, в этой работе, в отличие от соединительных швов самой буржуйки, никакого опыта в сварном деле не требуется. Наоборот, это неплохой вариант тренировки сваривания металла для новичка.

Для изготовления колосников никакого опыта в сварном деле не требуетсяИменно сюда устанавливаются колосники

После того, как всё готово, можно установить буржуйку на место, где она будет впоследствии стоять, предварительно сварив верхний и нижний отсек между собой.

Монтаж дымохода для самодельной печи

Дымоотведение – это очень важный процесс при установке печи на древесном топливе в закрытых помещениях. Угарный газ довольно опасен для жизни и здоровья человека. К тому же, от качества дымохода будет зависеть тяга, а значит, и качество прогрева, скорость повышения температуры.

В верхнем отсеке печи было прорезано отверстие. Здесь я воспользовался газовой горелкой, что оказалось более удобным. Самое интересное, что трубы для дымохода, если их покупать на рынках, обойдутся в довольно крупную сумму. Мне повезло, в гараже лежало несколько отрезков диаметром 100 мм. Если же возможности найти их бесплатно, нет, то лучше попробовать приобрести их на точках приёмки металлолома.

Чтобы отверстие для трубы получилось более ровным, я воспользовался остатком диска от болгарки, хотя, по сути, идеальная точность здесь ни к чему.

Разметка отверстия для будущего дымохода

По сварке самой трубы дымоотведения, думаю, говорить не стоит. Каждое помещение имеет индивидуальные размеры, планировку, а значит, ни одного повторяющегося варианта в итоге, найти не удастся. Для большего теплообмена, дымоход можно выполнить с использованием нескольких колен, хотя и того тепла, которое будет выделять пламя в подобной буржуйке иногда даже слишком много.

Дымоход был выведен под небольшим наклоном в сторону стены, а далее – на улицу (под потолком гаража)

Проверка работоспособности гаражной печи

После того, как все работы были закончены, я решил проверить работоспособность печки. Что мне особенно понравилось – это возможность загрузки длинных обрезков досок. Затопив печь, я принялся ждать результата, который не заставил себя ждать и оказался довольно ощутимым.

Первое тепло, полученное от буржуйки из двух газовых баллонов

Довольно удобно то, что для подкидывания дров нет необходимости наклоняться к нижнему отсеку. Достаточно открыть дверцу верхнего. Я специально открыл обе, чтобы было видно, каким образом это можно сделать.

Огонь начал пробиваться сквозь соединительную шахту между баллонами

Работа зольника также оказалась на высоте. Он очень удобен, при этом, если есть необходимость увеличения тяги (а следовательно, и нагрева), его можно открыть и использовать в качестве поддувала. У меня в гараже, на данный момент, напротив печи установлен вентилятор, направленный на лючок зольника и включаемый при необходимости в самые лютые морозы.

Проходящий через зольник воздух способствует более сильному горению

Защита стены и находящихся в постройке людей

Понятно, что некое ограждение сделать необходимо, однако здесь есть определённые нюансы. В моём случае был использован металлический профиль. Та его часть, которая расположена возле стены, была сделана до пола, для защиты бетона от высоких температур (их я ощутил при первой проверке печки) и дополнительного отражения тепла от баллонов в помещение. Что касается наружной защитной стенки, её необходимо устанавливать на расстоянии 20-30 см от пола. Это обеспечит хорошую циркуляцию воздуха. Возникающая конвекция позволит намного быстрее и равномернее прогреть помещение.

Что касается именно моего случая, то после первого розжига печи, через 20 минут, температура в гараже стала такой, что можно было ходить в рубашке (естественно при закрытых воротах). Это при том, что на улице в это время она не поднималась выше -30ºС.

Защитные экраны установлены, буржуйка функционирует в штатном режиме

Ещё немного о дымоходе

Здесь стоит отметить, что благодаря конструкции печи, состоящей из двух отделов, слишком длинная труба дымохода не будет «красть» тепло – увеличение тяги лишь поспособствует усилению горения и повышению температуры. Главное, закрепить её так, чтобы ветер не вывернул её с корнем. А вот о дефлекторе (защитном колпаке) стоит задуматься. Если ночью будет снегопад или метель, трубу может полностью забить. В этом случае разжечь буржуйку будет довольно проблематично. На фото ниже видно, что я поднял дымоход довольно высоко. Однако когда это фото делалось, дефлектор ещё не был установлен.

Вот такая труба дымохода у меня получилась

Подводя итог работе

Подобную печку в гараж я «подглядел» у одного из своих знакомых, однако то, как именно и в какой последовательности всё выполнить – для меня было неизвестным. Именно поэтому на изготовление буржуйки было потрачено больше времени, чем того требовалось. Очень надеюсь, что мой опыт поможет кому-то выполнить эту работу, которая, при желании, потребует день-два от силы. Если же кто-то сможет ещё более усовершенствовать подобную конструкцию, большая просьба написать о переделках в комментариях. Я обязательно попробую использовать различные варианты модернизации. А вообще, очень интересно, что Вы об этом думаете?

Редакция Homius приглашает домашних мастеров и умельцев стать соавторами рубрики «Истории». Полезные истории от первого лица будут опубликованы на страницах нашего онлайн-журнала.

Предыдущая

ИСТОРИИРазбор подключения трёхфазного двигателя к бытовой однофазной сети 220 В: опыт читателя Homius

Следующая

ИСТОРИИСамостоятельное восстановление эмали ванны: опыт читателя Homius

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Буржуйка с вентилятором. Эффективная буржуйка своими руками на дровах длительного горения своими руками для гаража и дома: чертежи и инструкция +Фото


Теплообменник для буржуйки: фото пошагового изготовления

Воздушный теплообменник для буржуйки: фото пошагового изготовления с описанием.

Печь буржуйка часто используется для отопления дачных домов, гаражей и мастерских, печка работает на дровах и это более экономный вариант по сравнению с отоплением газом или электричеством. Но у буржуек есть один существенный недостаток — при горении топлива большая часть тепла уходит в дымоход.

Чтобы уменьшить потери тепла и направить его в помещение, можно сделать буржуйку с дополнительным теплообменником, который будет снимать часть тепла с трубы дымохода, и принудительно с помощью вентилятора направлять его в помещение. Изготовление такого приспособления мы и рассмотрим в этой статье.

Процесс сборки теплообменника для буржуйки следующий: — из металлических пластин нужно сделать две вот такие боковины.

По кругу сверлим отверстия.

Вырезаем заготовки.

По центру также сделаем отверстие но диаметром чуть больше.

Из труб будут сделаны воздушные каналы.

Трубы нужно приварить напротив отверстий к основаниям.

Сам корпус теплообменника будет сделан из металлического ведра, на костре обжигаем ведро от краски.

Дно ведра срезаем болгаркой.

Также нам понадобятся два соединения для труб дымохода.

В корпусе ведра размечаем два отверстия расположенные напротив один одного (для трубы дымохода).

Вырезаем отверстия под трубу дымохода.

Вставляем трубы.

Края загибаем во внутрь.

Места соединений прихватываем сваркой.

Щели замазаны термостойким герметиком.

Теплообменник покрашен термостойкой краской.

Одеваем устройство на трубу дымохода печки.

Автор протестировал работу устройства.

Поток воздуха от вентилятора прогревается в воздушных каналах и поступает в помещение.

Электровентилятор закрепили на теплообменнике.

В результате установки на буржуйку теплообменника, теплоотдача значительно повысилась, дополнительная принудительная циркуляция воздуха позволяет прогреть помещение мастерской значительно быстрее.

Популярные самоделки из этой рубрики

Самодельная походная печка из куска трубы и газово…

Печь ракета из кирпича: простая печь из кирпича…

Как сделать буржуйку из газового баллона…

Печь на отработанном масле с водяным контуром: чер…

Печь камин своими руками

Печка на отработке

Печь Бубафоня длительного горения: чертежи, схема,…

Походная печь своими руками…

Как сделать электроплитку

Уличная печь для дачи своими руками…

Ракетная печь для гаража

Самодельный обогреватель из чугунной батареи…

sam-stroitel.com

Как увеличить КПД буржуйки своими руками

Здесь вы узнаете:

Традиционные печи-буржуйки отличаются не самым высоким КПД. До 30-40% вырабатываемого ими тепла улетает в дымоход. Увеличить КПД буржуйки позволят нехитрые технические приспособления. В этом обзоре мы рассмотрим восемь способов увеличения эффективности данных печей. Они отличаются по уровню сложности, но все работы выполняются своими руками с использованием подсобных инструментов. Пройдёмся по этим способам более подробно.

Восемь способов увеличения эффективности

КПД буржуйки на дровах варьируется в пределах 60-80%. Всё зависит от её конструкции, длины дымохода, используемых для её постройки материалов и используемых дров. Коэффициент полезного действия существенно возрастает при использовании берёзовых и дубовых поленьев с уровнем влажности 13-15%. Чем выше влажность, тем меньше отдача тепла и тем больше смолы останется на внутренних поверхностях.

Увеличить теплоотдачу буржуйки и повысить показатель КПД можно следующими способами – вот их список:

  • Обеспечение пиролизного сгорания древесины – оно увеличивает эффективность на 5-10%.
  • Создание дымооборотов – здесь главной задачей является максимальный отбор тепла из продуктов сгорания.
  • Создание системы естественной конвекции – улучшит обдув буржуйки, повышая теплоотдачу и ускоряя прогрев помещения.
  • Обдув вентилятором – как и в случае с естественной конвекцией.
  • Обкладка буржуйки кирпичом – сохраняет тепло и стабилизирует температуру.
  • Увеличение теплоотдачи за счёт воздушного теплообменника – сложный, но весьма эффективный способ.
  • Увеличение длины дымохода – актуально при наличии свободного места в помещении.

Рассмотрим каждый способ более детально. Все представленные в обзоре модификации можно провернуть на примере простой прямоугольной буржуйки.

Организация дымооборотов

Повысить КПД буржуйки довольно легко – нужно всего лишь улучшить отбор тепла. В традиционных печках оно мгновенно улетучивается в дымоход. В результате КПД остаётся низким, а печь «отапливает улицу». Другими словами, вы буквально выкидываете около 30-40% дров, они уходят в никуда. Задача решается простым способом – нужно задержать тепло внутри буржуйки как можно дольше. Для этого в ней организуются два дымооборота. Они позволяют увеличить сопротивление, заставляя тепло уходить в стенки.

Данную задачу лучше всего решать на начальном этапе сборки буржуйки. Вварите в неё два куска листового железа, как указано на чертеже. Они образуют два дымооборота. Проходя через них, продукты сгорания отдадут тепло по максимуму. И лишь после этого отправятся в дымоход.

Схема устройства печи-буржуйки.

Пиролизное горение

В продуктах сгорания полно тепла и присутствуют горючие элементы. Их дожигание со вторичным воздухом позволяет извлечь дополнительные килокалории. Для этого дрова сжигаются с ограничением подачи первичного воздуха. Дальше стоит задача дожечь то, что содержится в продуктах сгорания. Пиролизные газы сгорают с выделением большого количества тепловой энергии. Она поглощается и испускается металлическими стенками буржуйки. За счёт этого у нас получится увеличить её КПД.

Для организации пиролизного горения понадобятся дымообороты из предыдущего раздела. На уровне первого оборота вваривается подающая трубка. Через неё подаётся вторичный воздух. В его присутствии дожигаются продукты пиролиза – КПД увеличивается на 5-10% от исходного показателя. В месячном пересчёте это выльется в экономию нескольких десятков килограмм дров. Обязательно предусмотрите подачу «вторички», если вы уже сделали дымообороты.

Создание системы конвекции (+оребрение)

Увеличение КПД буржуйки своими руками предусматривает создание конвектора. Естественная конвекция улучшает съём тепла и обеспечивает быстрый прогрев помещения. Установив печку с конвектором в гараже, мы получим отличный отопительный прибор. Буквально через 15-20 минут после розжига в гаражном помещении установится комфортная температура. Наша задача заключается в следующем – нужно создать конвектор, засасывающий воздух снизу и выпускающий сверху.

Самый простой способ увеличить КПД – оборудовать буржуйку металлическим экраном. Он представляет собой лист железа, оборачивающий печку по бокам и сзади на манер рубашки. Расстояние между корпусом и листом – от 3 до 5 см. Лист приваривается на металлические распорки – сделайте их из тонкой арматуры. В результате получится довольно простой конвектор. Проблема только в том, что площадь рассеивания тепловой энергии останется прежней.

Увеличить КПД буржуйки поможет оребрение. Его можно сделать:

  • Из профильной прямоугольной трубы 20х40 мм.
  • Из П-образного металлического профиля.
  • Из традиционной круглой дюймовой трубы.

Обвариваем выбранным материалом заднюю и боковые стенки. Это поможет увеличить площадь рассеивания. Одновременно с этим мы получим эффективный конвектор.

Принудительный обдув

Принудительная конвекция эффективнее естественной. И дело не столько в КПД, сколько в скорости прогрева помещения. Для этих целей необходимо использовать любой вентилятор – хоть бытовой. Размещаем его в 50-60 см от буржуйки, подключаем к электросети, включаем и наслаждаемся результатом. Мощный поток воздуха эффективно снимет тепло с поверхности печки и распределит его по помещению. Затраты минимальны – нужен лишь старый вентилятор с низким уровнем шума, чтобы не давил на уши.

Модификация дымохода

Довольно интересный способ значительно увеличить КПД традиционной буржуйки. Для этого проделываем следующие шаги:

  • Берём небольшой старый газовый баллон или другую металлическую ёмкость.
  • Ввариваем между дном и крышкой металлические трубки.
  • В боковых стенках делаем вырезы под диаметр дымохода.
  • Разрезаем дымоход и ввариваем в него получившийся модуль.

Подобное нетривиальное решение позволит довольно заметно повысить КПД вашей буржуйки.

В результате должна получиться конструкция как на картинке ниже. Далее остаётся установить напротив модуля вентилятор, продувающий воздух через трубки. Этот шаг поможет увеличить КПД за счёт съёма тепла, остающегося в продуктах сгорания.

Другими словами, наша задача – максимально остудить продукты сгорания, отняв у них все остатки тепловой энергии.

Сооружение кирпичной кладки

Нельзя сказать, что этот способ позволяет кардинально увеличить КПД металлической буржуйки. Он обеспечивает:

  • Поддержание температуры при затухании пламени.
  • Безопасность использования печки.
  • Создание естественной конвекции.
  • Более равномерную отдачу тепла.

Увеличение КПД достигается другими способами. Что касается кирпичной кладки, повторяющей контуры задней и боковых стенок, то она лишь дополняет другие технические решения.

Увеличение длины дымохода

Повышение КПД достигается за счёт увеличения общей длины дымохода. Причём увеличивается не вертикальная часть, а горизонтальная. Суть в том, что продукты сгорания будут нагревать металл дымохода, из-за чего большая часть тепла задержится внутри помещения. Газы на выходе дымоходной трубы станут значительно холоднее.

Увеличивая длину дымоходной трубы, необходимо расположить буржуйку в одном конце помещения, а сам дымоход разместить в другом конце. Горизонтальная секция трубы соединит дымоход с печью и обеспечит эффективный отбор тепла.

Дополнительный способ увеличить КПД – дооборудовать дымоход конвекционными трубами. Такой шаг увеличит площадь теплоотдачи и создаст дополнительную конвекцию.

Установка отражающего экрана

Этот шаг позволит увеличить КПД на 1-2%. Саму печь мы трогать не будем, а обошьём оцинкованным железом угол, в котором установлена буржуйка. Тем самым мы предотвратим уход части тепла в стены, направляя его в обогреваемое помещение. Между листом железа и стеной можно проложить несгораемую теплоизоляцию.

Комплексный подход и технические решения

Увеличить КПД буржуйки до максимальной отметки поможет комплексное применение вышеописанных способов. Например, совместите дымообороты и пиролизное горение, добавьте оребрение на корпус и увеличьте длину дымохода. Буржуйка с вентилятором хороша и в самостоятельном виде, но ничто не мешает обложить её кирпичом. Разнится и реализация описанных методик – всё зависит от имеющихся в распоряжении материалов и конструкции самой печи.

remont-system.ru

Буржуйка своими руками в гараж: чертежи, фото, видео

Чтобы в холодный период года выполнять какие-то работы в гараже или на даче, нужно организовать простейшее отопление. Зная, сколько нынче стоит электричество, большинство гаражных умельцев предпочитает пользоваться заводскими и самодельными обогревателями, действующими на дровах или масляной отработке. Задача нашей статьи – предоставить чертежи и подробно описать, как правильно сделать буржуйку своими руками для применения в гараже либо небольшом дачном домике.

Подбираем конструкцию печки

Поскольку на просторах интернета хватает чертежей обычных буржуек, мы предложим на выбор 4 оригинальных конструкции, одна из которых непременно подойдет для ваших условий:

  1. Двухходовая печь на дровах и угле, сваренная из листового металла.
  2. Вертикальный отопитель из газового баллона с воздушным или водяным контуром.
  3. Пиролизная печка длительного горения из баллона или трубы, установленной горизонтально.
  4. Капельница на отработке автомобильных и других масел.

Агрегат с двумя дымооборотами

Примечание. Отопительную печь также можно построить из керамического кирпича, о чем доступно рассказывается в этой теме. Подобный источник тепла неплохо впишется в интерьер дачи, но неудобен для гаража из-за размеров кирпичного строения, долгого прогрева и отсутствия мобильности.

Дровяной отопитель с воздушной камерой вверху

Теперь дадим ряд рекомендаций по выбору конструкции самодельной буржуйки:

  1. Если вы проводите в гараже немного времени (1—3 часа в день), то понадобится быстрый нагрев помещения, а его обеспечит вертикальная дровяная печка с воздушным теплообменником (вариант №2), представленная на фото. Благодаря вентилятору, прогоняющему воздух сквозь верхнюю камеру, она действует по принципу тепловой пушки.
  2. Тот же второй вариант сгодится для боксов больших размеров (стандартные габариты гаража — 6 х 3 м). Тогда воздушная камера превращается в водяной контур, подключаемый к регистрам отопления.
  3. Для постоянного обогрева стандартного гаража подойдет вариант №1 – эффективная двухходовая печь на дровах, либо №3 – агрегат продолжительного горения. Выбор зависит от наличествующего у вас материала: первая делается из пропанового баллона, вторая – из листового железа толщиной 4 мм.
  4. Тем, кто планирует сжигать для отопления отработанные масла, рекомендуется сварить из круглой трубы печку капельного типа (вариант №4). При желании и умении можно провести ее модернизацию — переделать в котел, изготовив водяную рубашку.

Двухкамерная пиролизная печка

Справка. Из популярных гаражных самоделок стоит упомянуть еще 2 конструкции: знаменитая печь — буржуйка верхнего горения Бубафоня и маленький отопитель из колесных дисков. Изготовление первой подробно описано в другой инструкции, второго – показано в видеосюжете:

Сборка эффективной буржуйки

Общеизвестно, что обычным железным печкам свойственен малый КПД (около 45%), поскольку значительная часть тепла уходит в трубу вместе с дымовыми газами. В нашей конструкции реализовано современное техническое решение, применяемое в твердотопливных котлах – установка на пути продуктов горения двух перегородок. Огибая их, газы передают тепловую энергию стенкам, отчего КПД становится более высоким (55—60%), а буржуйка – экономичнее. Принцип действия агрегата отражает чертеж – схема:

Для изготовления вам потребуется листовая низкоуглеродистая сталь 4 мм в толщину, кусок трубы Ø100 мм и металлопрокат для ножек и колосниковой решетки. Теперь о том, как сделать экономную буржуйку:

  1. Нарежьте заготовки из металла согласно чертежу и выполните проемы для дверец топливника и зольника.
  2. Сварите из уголков или арматуры колосниковую решетку.
  3. Из вырезанных частей изготовьте дверцы с запорами.
  4. Соберите агрегат на прихватках, а затем проварите швы всплошную. Поставьте патрубок дымохода и ножки.

Совет. Нижнюю перегородку, сильно нагреваемую пламенем, лучше сделать из более толстого железа – 5 или 6 мм.

Для лучшей теплоотдачи мастерами практикуется приваривание к корпусу дополнительных наружных ребер, как это сделано на фото.

Как сварить вертикальную печь из баллона

Данная печка-буржуйка отличается от подобных агрегатов наличием воздушной камеры, устроенной в верхней части и полностью изолированной от топливника стальной перегородкой. Внутри нее установлены теплообменные ребра, сквозь которые нагреваемый воздух продувается вентилятором. Для подачи холодного и выброса горячего потока в крышку встроены патрубки диаметром 40—50 мм, что и продемонстрировано на чертеже.

Примечание. Организация камеры подогрева воздуха в верхней зоне топливника позволяет отбирать теплоту продуктов сжигания, проходящих мимо нее в дымоход. Поскольку в вертикальной печи пламя охватывает всю порцию дров, происходит интенсивный нагрев воздушного потока в отдельном отсеке, благодаря чему температура в гараже быстро поднимается.

Первая операция – правильная разборка 50-литрового баллона из-под пропана. Чтобы вытеснить остатки сжиженного газа, необходимо вывернуть вентиль и заполнить резервуар доверху водой. После болгаркой нужно отрезать крышку (линия реза – заводской шов) и действовать в таком порядке:

  1. В боковой стенке баллона выполните прямоугольные проемы для зольной и загрузочной дверки и обрамите их стальной полосой толщиной 3 мм, как показано на чертеже. Вырежьте отверстие Ø100 мм под дымоходный патрубок.
  2. Изготовьте колосники съемного типа и установите их внутри корпуса на приваренные уголки.
  3. Сделайте дверцы зольной и топливной камеры, прикрепите к ним ручки и петли, а затем установите в обрамленные проемы.
  4. Вырежьте круг Ø30 см из металла толщиной 4 мм – это будет дно камеры. Приварите к одной его поверхности ребра из отходов металлопроката, после чего герметично состыкуйте его с топливником на сварке.
  5. В отрезанной крышке проделайте 2 отверстия и вварите патрубки для подключения воздуховодов. По готовности крышку установите на прежнее место (но теперь – над теплообменником) и тщательно пройдите стык сваркой.

Вертикальная буржуйка в гараж способна сжигать древесину различного качества и влажности, в том числе и опилки, а также подавать нагретый воздух в любую точку помещения, что актуально для теплиц. Вдобавок она может обеспечивать теплом радиаторы и регистры, если их подключить к патрубкам в крышке верхней камеры и заполнить систему теплоносителем.

Внимание! Чтобы избежать закипания воды и прорыва труб, нужно создать ее постоянную принудительную циркуляцию от насоса и поставить расширительный бачок открытого типа. В качестве теплоносителя используйте антифриз, ведь гараж не топится круглосуточно.

Изготовление горизонтального отопителя

Если стандартный пропановый баллон уложить горизонтально, а в торце устроить дверцу, то получится довольно вместительный топливник, куда войдут метровые поленья. Для лучшей теплоотдачи и дожигания образующихся пиролизных газов нужно сделать вторичную камеру с перегородками, как это показано на чертеже.

Дожигание горючих газов в данной буржуйке совмещено с отбором теплоты у продуктов сжигания, огибающих полусферические перегородки (вырезаются из корпуса баллона). Ну и непременный атрибут интенсивного теплообмена – наружные ребра из стальных полос – ставятся обязательно. Практика показывает, что подобная печка обогревает гараж площадью до 50 м² в режиме среднего горения, о чем рассказывается в очередном видео:

В изготовлении отопительный агрегат несложен: в передней части устанавливаются дверцы, а в задней прорезается отверстие, куда приваривается вторичная камера из трубы или второго баллона. Чтобы не отнимать полезный объем топливника, зольник делается навесным. При необходимости сверху горизонтальной части устраивается варочная поверхность.

Делаем буржуйку на отработке

Солярка и отработанное машинное масло – очень калорийное топливо. Если оно достается вам недорого, то нет смысла связываться с дровами и углем, проще изготовить надежную печь – капельницу. Ее принцип действия заключается в сжигании отработки, капающей внутрь раскаленной чаши. Причем по пути жидкое топливо успевает прогреться, так как проходит через маслопровод, встроенный внутрь трубы – дожигателя. Устройство буржуйки капельного типа подробно изображено на чертеже.

Для эффективного сгорания масла воздух в печку нагнетается с помощью вентилятора, а отработка течет естественным образом из бачка, подвешенного к стене рядом с отопителем. Другой вариант – принудительная подача горючего путем создания давления в топливной емкости (например, ручным насосом).

В качестве корпуса печи может выступать как труба Ø219 мм, так и пропановый баллон диаметром 30 см. Изготовление масляной буржуйки своими руками – задача несложная, главное, правильно сделать отверстия и прорези в дожигателе и проложить топливопроводную трубку к чаше, установленной на дне. Полное руководство по сборке представлено в другой нашей статье. Ближе познакомиться с работой отопителя вы можете из видеоролика:

Заключение

Надо понимать, что показанные выше конструкции дровяных и масляных буржуек для гаража могут меняться и дорабатываться вами в процессе эксплуатации. В том и прелесть самодельных печек – они совершенствуются по вашему желанию. Пример: гаражные умельцы нередко делают внешний водяной контур на базе самоварного теплообменника, встраиваемого в вертикальный участок дымоходной трубы. Это дает возможность задействовать водяное отопление без вмешательства в конструкцию и переделки самой печи.

qustu.com

Самая эффективная буржуйка своими руками: чертежи и фото

В самых непредвиденных ситуациях всегда на помощь приходила печь-буржуйка. И по сей день она надежный помощник для владельцев дачных домиков, гаражей и даже маленьких жилых домов.

Время не стоит на месте, все меняется – и вот уже дизайнеры добрались и до буржуйки. Ее обновленный вид способен гармонично вписаться и даже приукрасить собой помещение в элитном особняке.

Нас же больше волнует вопрос не эстетический, а практический: как самому сделать печь-буржуйку, что для этого требуется? Эта статья будет в помощь тому, кто задумал самостоятельно изготовить такой вид полезного отопительного прибора.

Достоинства и недостатки буржуйки

Печь-буржуйка – довольно распространенный вид обогревательного оборудования. Она ценится за ряд положительных моментов:

  1. Универсальность. Возможность использования для обогрева практически любого вида твердого сырья: дров, опилок, угля, щепок, брикетов, пеллет, торфа. Иногда в некоторых моделях в качестве топлива берется отработанное машинное масло.
  2. Простота конструкции и удобство монтажа. Это позволяет сделать печь буржуйку своими руками. Причем для этого подойдет любой подручный материал.
  3. Небольшие размеры и вес позволяют разместить эту конструкцию в маленьком помещении, в условиях ограниченного пространства.
  4. Пожалуй, самый главный момент – отсутствие таких требований, как возведение фундамента, обустройства площадки, монтажа дымоходной трубы.

При всех положительных свойствах буржуйка, как и любое оборудование, имеет некоторые недостатки:

  1. Требуется защита от выпадающих из топки элементов горения, например, угольков, искр.
  2. Соблюдение правил безопасности при работе с печкой. Существует риск получения ожогов от сильно и быстро нагревающихся стенок конструкции.
  3. Значительное расходование топлива при работе. Оптимальный вариант – использование буржуйки для отопления непродолжительное время.

Разновидности буржуйки

Существует множество вариаций печной конструкции типа буржуйка. Поэтому не составит особого труда выбрать именно ту модель, которая идеально подойдет к определенному помещению: будет иметь набор соответствующих технических параметров, а также удовлетворять своим внешним видом. Для изготовления буржуйки берется любой подручный материал, будь то металлический бак или труба среднего диаметра, бочка, старый газовый баллон, листы железа, толщина которых не меньше 3 мм. Главное – чтобы материал был прочный, с надежными стенками.

Что касается отопления гаража, то подходит любой вариант буржуйки, в жилом же помещении – некоторые модели будут неуместны.

Предлагаем вам рассмотреть несколько видов печки-буржуйки, их особенности, способы самостоятельного изготовления. Так, вы сможете сделать правильный выбор в пользу понравившейся модели.

Модель № 1 – буржуйка на отработанном масле

Сразу хочется заметить, что такая конструкция не подойдет для эксплуатации в жилом помещении, где постоянно находятся люди. Почему? Дело в том, что во время работы, в процессе горения масляной отработки выделяется специфический аромат, не поможет и обустройство хорошей вытяжки.

Материалы

Для создания такого варианта необходимы следующие виды материала:

  1. лист металлический, несколько штук, толщиной 5 мм. Из них будем делать все детали, заготовки.
  2. Трубы для выполнения некоторых конструктивных элементов.
  3. Труба под дымоход.
Процесс создания

На приведенном ниже чертеже буржуйки, представлены все необходимые детали, с указанием их размеров.

Итак, всю работу по созданию буржуйки, использующей отработку в качестве сырья, разделим на последовательные шаги:

  1. На листе металла размечаем все необходимые детали, после чего вырезаем их, используя шлифовальную машинку. У полученных заготовок нужно хорошо зачистить края.
  2. Берем трубу, необходимой длины, и высверливаем в ней круглые отверстия. В дальнейшем при помощи этой трубы будут соединяться верхняя и нижняя емкости печки.
  3. Берем верхний бак и сверху прорезаем проем необходимого размера. Этот проем будет располагаться не по центру, а сместится влево от него. Это отверстие мы подготавливаем под дымоходную трубу.С нижней же стороны вырезаем проем, смещая его вправо. Он послужит в качестве входа для соединительной трубы.
  4. Привариваем две окружности к части трубы, по которой определяется толщина верхней емкости.
  5. Точно так же поступим и с нижней частью печки. Но теперь проем для входящей соединительной трубы вырежем по центру емкости. Помимо этого, нужно прорезать еще одно отверстие – горловину, через которую будем заправлять печь топливом. На этом отверстие предусматриваем наличие сдвижной крышки.
  6. С обратной стороны нижнего бака привариваем 3–4 ножки. Это обеспечит устойчивость.
  7. Чтобы придать жесткость конструкции, усилить ее, оба бака соединяем между собой при помощи металлических кронштейнов.
  8. Основные рабочие моменты завершены, пришло время подумать о красоте. Сварные швы тщательно зачищаем, после чего окрашиваем печку, используя жаростойкую краску. Окраска печи также позволит уберечь ее от преждевременного ржавления.
  9. Последний шаг – монтаж дымоходной трубы.



Принцип работы

Работу этого вида буржуйки можно описать так: налить отработанного масла в нижнюю емкость через горловину. Далее, используя лучину или бумагу, поджечь топливо сквозь проем. Как только масляное сырье разгорится в баке, закрыть отверстие сдвижной крышкой.

Процесс горения усиливается за счет воздуха, попадающего внутрь соединительной трубы через проделанные отверстия. Воздух согревается и поднимается по трубе в верхнюю часть конструкции, при этом раскаляя поверхность емкости так, что на ней легко можно согреть чайник. Большой плюс такой модели буржуйки состоит в том, что не возникнет неприятных ситуаций с отсутствием топлива, так как у автомобилистов в гаражном помещении всегда имеется отработанное масло.

Почему нельзя тушить кипящее масло, жир, парафин водой. Если пользуетесь печкой на отработке, то обязательно должен быть огнетушитель и песок.

Модель № 2 – печь-буржуйка из металлической бочки или трубы

Для этой конструкции берется металлическая бочка либо труба, с определенным диаметром. Отличный вариант для домика на даче, а если еще красиво выполнить сборку, облагородить, то вполне хорошо будет смотреться и в жилом помещении, при этом еще и отлично обогревая.

Пошаговая инструкция выполнения:

  1. Берем емкость для печки и размечаем два прямоугольника. Это будут входы для топки и зольника. Вырезаем эти отверстия.
  2. Отрезанные прямоугольники не выбрасываем, так как они послужат материалом для дверок. Для этого каждая дверца доводится до необходимого размера, для чего обрамляется полосками из металла. Дальше устанавливаем ручку-щеколду.
  3. Внутри емкости (бочки, трубы), отступив 10 см вниз от дверки топки, прикрепляем уголковые кронштейны. На них потом поместим колосник.
  4. Колосник можно купить готовый, а можно выполнить своими руками, сваривая его из арматурных прутьев.
  5. Если в качестве основы взяли трубу, то теперь следует заварить ее дно и верхнюю часть.
  6. Для придания устойчивости, поднятия над полом к днищу емкости привариваем несколько ножек.
  7. В верхней части бака подготавливаем проем для дымоходной трубы, куда потом ее и ввариваем.
  8. Фиксируем петли и навешиваем на них дверки. Размечаем и закрепляем крюк под замок.
  9. Немаловажную роль играет внешний вид, поэтому следует зачистить поверхность, швы. Покрытие печки краской, жаропрочной, позволит нашей конструкции составить конкуренцию фабричной модели.
  10. Когда печная конструкция полностью собрана, необходимо подсоединить ее к дымоходной трубе, которую выводим наружу, на улицу.

Этот тип буржуйки – неплохой вариант для отопления помещения при условии достаточного пространства, так как печь довольно большого размера. Но еще один ее плюс – вместительная верхняя панель, на которой можно установить как чайник, так и сковороду.

Модель № 3 – буржуйка из газового баллона

У газового баллона практически идеальная, готовая форма для печной конструкции. Печь-буржуйка из баллона хорошо подходит для отопления гаража и дачного домика.

Рассмотрим, как можно соорудить из баллона печь:

  1. Начнем с того, что срежем верхнюю часть баллона, где находился кран, и приварим сюда заглушку.
  2. Далее, на дне баллона вырежем квадратный проем. Это будет вход в топку. Отрезанную часть мы не будем выбрасывать, так как из нее сделаем дверку. Нужно только обварить эту деталь, доведя ее до нужного размера.
  3. Привариваем петли, устанавливаем дверку, крепим к ней ручку-замок.
  4. На той стороне баллона, которая станет днищем конструкции, делаем отверстия. Они возьмут на себя функцию колосника.
  5. Подготавливаем короб, выполняя его из металла меньшей толщины, и закрепляем под отверстиями – колосником. Короб будет играть роль зольника, в которого попадают остатки продуктов горения, а также одновременно выступая поддувалом. На зольник нужно прикрепить дверку.
  6. Для печной конструкции осталось сделать ножки. Для этого воспользуемся трубой или металлическим уголком. С помощью сварки приладим их ко дну топливного бака.
  7. В верхней части, в противоположной стороне от топки, зольника прорезаем проем и ввариваем дымоходную трубу.
  8. При желании на верхней плоскости печки можно соорудить панель для варки. Делается это просто – приваривается рамка из стальной арматуры. Такая панель получается довольно вместительной, можно поставить одновременно два предмета.

Модель № 4 – прямоугольная буржуйка

По мнению многих специалистов, этот вид считается наиболее оптимальным, эстетичным, компактным из всех перечисленных до этого моделей буржуек. Такая конструкция прекрасно подходит для отопления жилого помещения.

Прямоугольная буржуйка может быть выполнена в двух вариациях:

  1. Первая – это печь «Гном». Компактная, простая модель, состоящая из двух камер, топки и зольника, трубы для дымохода и ножек.
  2. Вторая – более сложная, сохраняющая длительное время тепло. Это печь Логинова. Поэтому она заслуживает детального рассмотрения.

Основное назначение

Главной задачей буржуйки прямоугольного типа является отопление комнаты, размером до 15 кв. м. Обычная буржуйка характеризуется быстрой теплоотдачей, но при этом она очень быстро остывает, как только прогорят дрова. Этот минус можно частично устранить, если обложить печь кирпичами. Но это невыход, так как кирпичи значительно замедлят скорость теплоотдачи, а тепловую энергию сохранят лишь на короткое время.

Модернизация печного устройства

Внесенные изменения в конструкцию буржуйки, иной способ снабжения топливом позволили улучшить эксплуатационные свойства. При этом сохранялись ее основные положительные характеристики: быстрая теплоотдача, небольшие габариты, легкость монтажа, обустройства, без дополнительного возведения фундамента, создания капитальной трубы.

Что для этого сделали? В самом топливном баке, его верхней части, вварили 2 пластинки, которые образуют лабиринт. Таким образом, был увеличен путь прохождения газов, а, значит, они оставляют в печи большее количество тепла. За счет расширения металлических поверхностей стал более эффективным теплообмен между газами и стенками емкости.

Улучшили и противопожарные составляющие такой модели: ее дымовая труба не раскаляется, но оставаясь при этом горячей. Правильное расположение оголовка трубы обеспечит достаточную тягу. В этом случае оголовок размещается так, чтобы исключить нахождение в зоне повышенного давления, каким бы ни был ветер. Поэтому лучше будет установить его выше, чем конек крыши.

Так как существует резерв тяги, образующийся благодаря температуре печных газов, можно установить в печи еще несколько дополнительных пластин – лабиринтов. Это намного повысит результативность работы печного устройства.Еще одна особенность такой печки – максимально плотное расположение дверец на корпусе топливного бака. Это возможно за счет выполнения качественной рихтовки и зачистки дверей на наждаке. В этом случае ручки для дверец выполняются в виде клиньев. Они непросто ручки, но и щеколды, которые заходят в зацепы.

Эксплуатация печи

Процесс использования, работы печи заключается в следующем: начинается работа с протапливания печи щепками, лучинками. Когда отсутствует тяга, снимается крышка с варочного проема, а под трубу помещается горящая бумага, и крышка снова ставится на место. Регулировать процесс горения можно путем полного или частичного открытия дверки зольника.

При достижении требуемой температуры воздуха в комнате, нужно в печку на угли положить четыре не очень толстых полена, 40 см в длину и затем хорошо закрыть дверцы. Недостаток кислорода приводит к снижению интенсивности горения, которое переходит в тление. Влажность, размер, порода древесины влияют на процесс тления, которое может продолжаться несколько часов. И все это время печь будет отдавать тепло в окружающую среду.

В утепленном доме, без щелей, даже в холодные дни с минусовой температурой можно спокойно переночевать, имея такую печь для обогрева.

Что касается опасности отравления угарным газом, то это исключается. Углерод, образуемый при горении, намного легче воздуха и печных газов, поэтому он вытягивается, выплывает через дымовую трубу. Тем более что процесс горения регулируется при помощи дверок, а не вьюшек. Даже если дверцы остались неприкрытыми, вам грозит всего лишь быстрое прогорание топлива.

Способ изготовления

Сразу заметим, что размеры можете брать свои, исходя из имеющегося в наличии материала. Мы использовали лист из стали 200х450 мм. При этом толщина у него была 3 мм.

Собрать такую буржуйку, можно выполнив следующие операции:

  1. Сварить между собой стенки конструкции.
  2. Приварить наверх крышку.
  3. Выставить пластины лабиринта, решетку колосника, прикрепить их, используя сварку. Для того чтобы выдержать расстояние между пластинками и решеткой, расположите деревянные бруски между ними. Их не нужно потом специально убирать – они сами прогорят во время топки.Некоторые рекомендуют делать решетку для колосника не из прутьев, а воспользоваться для этого листом, на котором проделаны отверстия, 20 мм в диаметре.
  4. Сделать днище для печки.
  5. Смонтировать трубу для дымохода. Лучше взять стальную трубу, с толстыми стенками. Важный момент: труба должна быть цельносварной на всем участке расположения в доме. Если труба прямая, то — это просто. Когда надо вывести трубу на улицу через стену, то рекомендуется сделать шаблон из проволоки и по нему сварить трубу и повороты. Вне дома, снаружи, трубу можно нарастить, просто надевая один отрезок трубы на другой.

Почему же труба должна быть цельной в помещении, потому что в трубе под действием печных газов появляется плохо пахнущий конденсат. Именно он, просачиваясь сквозь неплотно прилегающие соединения, распространяет специфический запах.

Правила пожарной безопасности

Для повышения безопасности эксплуатации печь устанавливается на огнеупорный материал, например, кирпичи, плиту из асбоцемента. Для защиты от выпадения угольков, искр пол возле дверей накрывают металлическим листом либо укладывают кафель.

Чтобы оградить стены, предметы мебели и прочие вещи от воспламенения, на стенках буржуйки прикрепляют защитные экраны, выполненные из асбоцементных листов. В этом случае можно не облицовывать поверхности котла термостойким материалом. Экраны крепятся на резьбовые шпильки или болты с втулками.

Хотя труба не настолько горячая, как в остальных моделях, все же ее стоит пропустить через стену, используя рассечку. Она подразумевает нахождение трубы в ней, с выдерживанием расстояния в 20 см. При этом пустое пространство заполняется смесью асбеста и жидкой глины.

Вот и все правила, выполнение которых позволит обеспечить безопасную эксплуатацию.

Итог

Самая эффективная буржуйка, которую можно сделать своими руками мы рассмотрели. К сожалению, явного лидера среди них нет. Под каждые условия подходит свой вариант.

Но все же самой эффективной буржуйкой можно назвать печь на отработке. В ней КПД максимальный, т. к. имеется эффект пиролиза (догорания газов).

На втором месте идет прямоугольная буржуйка с внутренним лабиринтом газов. Это тоже значительно помогает увеличить КПД.

Хочется отметить, что каждая из печей имеет большой потенциал для доработок и усовершенствований. На просторах интернета очень много разных вариантов, как увеличить КПД буржуйки. От направления на нее вентилятора, до создания водяного контура. Эти момент мы осветим в отдельной статье.

Заключение

У каждой печки есть свои плюсы и минусы. Каждая подходит под определенные условия. Но прослужить она сможет вам долго, помогая во многих домашних делах, а не только в обогреве помещения. Для этого надо лишь хорошо обдумать, выбрать ту модель, которая подойдет именно для вашего помещения.

Но если у вас нет достаточных навыков, то вы можете всегда купить печь. На местном форуме в вашем регионе всегда найдется умелец с уже готовыми продуктами или готовый сделать печь на заказ.

Похожие статьи:

pechnoedelo.com

Печка буржуйка своими руками: схема самодельного агрегата

Главная особенность буржуйки заключается в том, что, что она так же быстро нагревается, как и остывает. Поэтому сфера ее использования сужена в основном до тех помещений, где необходимо обеспечить быстрый нагрев, при этом внешний вид устройства для пользователя часто совершенно неважен.

Изготовлена может быть печка-буржуйка своими руками, а при желании модернизирована для достижения более эффективной теплоотдачи.

Содержание статьи:

Как сделать буржуйку: устройство и схемы

Выбор конструкции печи зависит от того, какой материал применяется в качестве топлива. Каждый пользователь сам определяет степень его доступности и экономической целесообразности. Именно горючий материал, который имеет разную температуру и характер горения, диктует принципы создания разных модификаций устройства.

Форма буржуйки может быть разная, часто она зависит от наличия подходящего материала. Это может быть старый бидон, газовый баллон, металлическая емкость — все, что найдется под рукой. Главное, при ее выборе — толщина металла и форма, которая требует минимум переделок.

Галерея изображений

Фото из

Самодельная печь-буржуйка из бочки

Экономический эффект самоделки

Газовые баллоны для изготовления корпуса

Печка буржуйка из старой фляги

Сварная металлическая конструкция

Преимущества компактных размеров

Основной недостаток печки буржуйки

Кирпичи для снижения теплопроводности

Печка на отработанном масле

Отработанное машинное масло является многокомпонентным слабо воспламеняющимся веществом, которое чтобы сжечь, нужно сначала расщепить на простые составляющие. Для этого применяется метод пиролиза или пламенного разделения, при котором нагревают и испаряют горючее.

Для этого разжигают огонь с помощью ветоши, смоченной в бензине или керосине. Топливо, нагреваясь, расщепляется на более простые легковоспламеняющиеся вещества. Дальше процесс пиролизного горения поддерживает сам себя.

Желание применить использованное масло в качестве топлива привело профессионалов и умельцев к появлению специальной печки. Ее конструкция создает условия для горения слабо горючих масел и обеспечивает безопасность пользователя

Поэтапное описание работ

Изготовление буржуйки на отработанном масле проводят в такой последовательности:

  1. Берут два отрезка трубы высотой 100 и 115 мм, диаметром 350 мм — они послужат основой для создания двух камер.
  2. К кольцу с большей высотой приваривают днище и крышку с отверстиями: первое диаметром около 100 мм под трубу; второе — небольшого размера, для поступления воздуха. Для поддувала делают заслонку из кружка чуть большего диаметра.
  3. В трубе, которая закрепляется сверху на топливном отсеке, высверливают равномерно по всей длине отверстия.
  4. Изготавливают вторую камеру с отверстиями под дымоход и трубу вторичного сгорания топлива. Внутри ее делают перегородку из прямоугольного листа металла.
  5. Сверху устанавливают дымоходную трубу, к основанию приваривают ножки.

Конструкция цилиндрического двухобъемного котла на отработке обеспечивает высокую температуру и полное сгорание топлива. Вместо цилиндрических можно использовать прямоугольные камеры.

Такое устройство буржуйки часто встречается как в самодельных конструкциях, так и в изделиях промышленного производства (+)

Принцип работы печи

В нижний резервуар буржуйки заливают топливо через небольшое отверстие. Одновременно он служит испарителем и камерой первичного горения. Небольшое отверстие на крышке предназначено также для розжига, подачи воздуха и регулировки его притока (с помощью заслонки).

Обезопасить процесс доливки топлива можно, если использовать трубку, ведущую из отдельно стоящей емкости, в которую будет заливаться масло во время горения печки

Труба с отверстиями, установленная на первом отсеке служит камерой вторичного дожига — в ней происходит пиролизное разложение горючего, которое испаряется вследствие нагрева в первой камере.

Следующая цилиндрическая емкость снабжается внутренней перегородкой для снижения скорости при движении продуктов горения, обеспечивая увеличение степени окисления соединений азота. Одновременно она служит и инфракрасным и конвекционным нагревателем.

Заводская схема работающей на отработанном масле печки-буржуйки может включать в себя водяную рубашку или контур. Такую усовершенствованную печь-буржуйку можно использовать для отопления и обеспечения дома горячей водой

Именно в буржуйках для гаража чаще всего используют отработку в качестве топлива. Из всех отопительных устройств она является одной из самых опасных. Если уж кто-то решается нарушать правила пожарной безопасности и изготавливать печь самостоятельно, лучше все-таки выделить отдельное помещение под котельную или отгородить ее кирпичным простенком.

Устройство печки под твердое топливо

Дрова, кирпич, уголь — это пока самый доступный и экономичный топливный материал. Его использование наименее безопасно, а значит и печь, работающую на таком топливе, сделать проще всего. Вариантов различных модификаций буржуек, сделанных своими руками чрезвычайно много. Рассмотрим самые распространенные модели.

Печь-буржуйка из баллона и бочки

Старый газовый баллон из толстостенного металла подойдет для любых видов топлива, в том числе угля. Простая конструкция справится с задачей быстрого прогрева помещения, но как только поступление топлива прекратится, она будет быстро остывать. Самодельная печь из баллона компактная, имеет аккуратный вид. Такую буржуйку используют для дачи, времянки, гаража.

Перед тем как разрезать газовый баллон, из него обязательно стравливают газ, сливают конденсат. Затем баллон полностью наполняют водой — она вытеснит остатки газа, омоет внутренние стенки

Чтобы из газового баллона получилась печь, в корпусе необходимо вырезать отверстия для дверки и под дымоход. Вырезанные участки металла послужат дверцами, после того, как к ним приварят завесы и запирающий механизм. Для поступления воздуха в топку дверку внизу сверлят насквозь.

В нижней части камеры размещают колосник из решетки (он может быть сварен из арматуры), под которым будет скапливаться зола. Можно также организовать варочную поверхность. Сделать это легче на горизонтально расположенном баллоне, приварив на нем с двух сторон уголки.

Хорошо, если бочка изначально имеет ножки. Если нет, нужно приварить их или установить печь на кирпичи.

Буржуйку из газового баллона можно использовать также как основу для дальнейшего сооружения водогрейной колонки, как ее еще называют — «Титан». Для этого поверх печки устанавливают нержавеющую емкость, сквозь которую проходит труба дымохода. Вода в дровяном бойлере нагревается быстро, а дров используется мало — в летнее время достаточно одной закладки в небольшую топку.

Печь из бочки имеет ту же конструкцию, что и из баллона. Выбирать нужно емкость из толстого металла

Для буржуйки подойдет также металлическая емкость со стенками, толщиной не менее 3 мм. Открытый верх емкости закрывают кругом из металлического листа и заваривают. В крышке или стенке вырезают отверстие под дымоход. Его диаметр должен составлять не менее 100—150 мм. Верх в такой буржуйке будет нагреваться настолько, что на нем можно будет готовить пищу, греть воду.

Особенности буржуйки на опилках

Если в хозяйстве нет недостатка в опилках, то такой вид топлива вполне оправдает свое использование. Такая буржуйка не требует частой загрузки — утрамбованные опилки внутри не горят, они медленно тлеют, выделяя тепловую энергию постепенно и обеспечивая теплом длительное время.

Буржуйка на опилках, изготовленная своими руками, работает по принципу длительного горения. Медленный процесс горения позволяет экономить ресурсы — тепло не вылетает моментально в трубу, отапливая атмосферу

Основой печи может послужить металлическая бочка с открытым верхом (если емкость герметична, то верхушку срезают) или труба диаметром от 300 до 600 мм. Затем из листа, толщиной в три или больше миллиметров, вырезают металлический круг, который должен быть меньшим чем внутренний диаметр бочки. В его середине прорезают отверстие диаметром 100 мм под конус для трамбовки опилок.

Заготовку приваривают к стенкам бочки. С помощью этого круга отгораживают зольник — в нем, с помощью стружки или щепок, будет проводиться розжиг. Высота зольника должна быть 100—200 мм.

Чтобы буржуйка не пропускала дым, между крышкой и внешним цилиндром делают песчаный затвор

Ниже приваренного круга вырезают окошко, которое будет служить как поддувало. К вырезанному кусочку металла приваривают завесы, делая дверцу для того же отверстия. В крышке емкости делают выход к дымоходу. Крышка должна плотно одеваться на буржуйку и быть из достаточно толстого листа, иначе быстро прогорит.

Чтобы опилки могли гореть постепенно, нужно обеспечить ограниченную подачу кислорода в топливный отсек. Для этого внутрь топки вставляют конусообразный сердечник, вокруг него засыпают опилки и утрамбовывают. Конус осторожно вынимают, прокручивая, на бочку надевают крышку

Улучшить эту же модель можно, добавив дополнительный цилиндр. В этом варианте опилки будут находиться во внутренней камере, а пространство между двумя отсеками послужит для дожига газов и увеличения площади нагрева. В таком варианте выход дымных газов устраивают в нижней части печки.

Как можно усовершенствовать буржуйку

Обычная буржуйка имеет массу положительных качеств, но также имеет и много существенных недостатков. Она неспособна аккумулировать тепло и отапливает помещение пока горит огонь. Требует непрерывной подачи топлива, в среднем — каждые 30—40 мин. Кроме того, большое количество тепла вылетает через дымоход в атмосферу, не принося пользы. Именно поэтому работа над усовершенствованием буржуйки ведется не прекращаясь.

Стандартная конструкция печки-буржуйки имеет множество модернизированных конструкций, которые позволяют:

  • сэкономить топливо;
  • повысить КПД печки;
  • увеличить теплоемкость;
  • уменьшить частоту закладки топлива.

Самые распространенные методы повышения эффективности работы буржуйки — создание режима медленного горения, системы дожига газов, установка жаропрочной облицовки внутренних стенок.

Улучшить качественные показатели печки можно также путем увеличения площади теплоотдачи с помощью приваренных труб и установленного вентилятора, который будет прогонять через них потоки воздуха. Промышленная модель такой буржуйки называется «Булерьян», но, кроме нее, существует еще множество различных конструкций, изготовленных кустарным способом.

Увеличить время теплоотдачи можно, если обложить печь кирпичной кладкой. Такая буржуйка будет медленнее нагреваться, но и дольше отдавать тепло, поддерживая температуру в помещении еще некоторое время после затухания огня.

Печь с увеличенной закладкой топлива

Эта модель разработана с целью увеличения КПД и времени беспрерывного горения. За основу берут горизонтальную прямоугольную буржуйку на массивных, устойчивых ножках и дополняют ее кассетой из глухого герметичного цилиндра. Такие конструктивные дополнения значительно повышают ее эффективность.

К цилиндру-кассете высотой около 400 мм приваривают фланец. После установки цилиндра в конфорочное отверстие его край должен опускаться на 5— 10 мм ниже печной плиты. Чтобы цилиндр было удобно устанавливать и снимать, к его корпусу приваривают ручки.

Цилиндр заполняется дровами таким образом, чтобы между ними оставалось некоторое пространство и при установке его на печку они смогли сразу опуститься на горящие угли

Как работает буржуйка:

  1. Нижняя часть дров, опустившись на угли подготовительного розжига, разгорается. При этом верхняя часть, находящаяся в кассете, гореть не будет из-за нехватки кислорода, зато будет сушиться под действием горячего дыма.
  2. Под весом собственной массы и по мере сгорания дрова постепенно опускаются в топку.
  3. Горячий газ, находящийся некоторое время в цилиндре, отдает ему тепло, увеличивая тем самым площадь теплоотдачи в помещении. При этом крышка цилиндра может служить варочной поверхностью.
  4. Одновременно снижается температура выходящего дыма, а значит, растет теплоемкость и КПД буржуйки.

В результате такой модернизации увеличивается временной интервал между закладкой дров и повышается эффективность использование печи.

Буржуйка длительного горения «Бубафоня»

Низкий КПД обычной буржуйки — давно известный и проверенный многими пользователями факт. Один из методов его повышения — замедление процесса горения путем ограничения поступления в топочную камеру воздуха. Это усовершенствование можно встретить в таких печках, как «Бубафоня», «Филиппинка».

Используют эту модель буржуйки в нежилых помещениях — мастерских, теплицах, других хозяйственных постройках. Для работы в течение 9—12 часов достаточно бывает одной закладки мелких дров, щепок, опилок. В этой модели отопительного устройства нельзя использовать крупно наколотые и сырые дрова.

Буржуйку можно создать из любого металлического резервуара. Чаще всего используют бочку из-под горюче-смазочных материалов или старый баллон. Изготовление проводят в такой последовательности:

  • Из доступной цилиндрической емкости готовят топочную камеру, в верхней части которой вырезают отверстие под дымоход.
  • Из металла (не менее 10 мм в толщину), вырезают круг, чуть меньший, чем внутренний диаметр бочки.
  • В центре круга делают отверстие диаметром 100—150 мм (точный размер зависит от диаметра используемой трубы для стержня).
  • На одну из плоскостей круга приваривают ребра высотой до 50 мм.
  • К центру круга приваривают трубу. Ее длину рассчитывают таким образом, чтобы поршень в опущенном состоянии возвышался над крышкой резервуара приблизительно на 100 мм. Если оставить трубу длиннее, чем необходимо, в ней будет возникать тяга, она начнет дымить.
  • Далее, сооружают крышку, которая будет плотно одеваться на бочку и прорезают в ней отверстие, подходящее под трубу поршня

Еще больше повысить эффективность этой модели можно, организовав поступление в топку воздуха с улицы. Таким образом, подогретый воздух из помещения не будет вылетать в дымоход.

В печке происходит процесс пиролиза: дрова, сгорая, выделяют горючий газ, который поднимается над поршнем, и там происходит его дожиг

Печь со вторичным дожигом «Филиппинка»

В работе печи использованы два способа увеличения ее эффективности, основанные на принципах длительного горения и пиролиза. Для ее изготовления понадобятся два газовых баллона, которые послужат камерами для первичного и вторичного горения.

Последовательность действий по изготовлению буржуйки такова:

  1. Баллоны подготавливают к работе, выпуская из них остатки газа и заполняя их водой. Без этой процедуры разрезать их категорически нельзя, иначе искры, которые образуются при работе болгарки, могут спровоцировать взрыв газа, некоторое количество которого всегда остается в баллоне.
  2. В первом баллоне, который послужит камерой для топки и зольника, снимают кран и отрезают верхушку (ее используют для изготовления дверцы), вырезают отверстие под установку дымовой трубы.
  3. Напротив отверстия под дымоход приваривают трубу, другой конец которой не должен упираться в крышку второй камеры, оставляя свободное пространство для выхода дыма.
  4. На выходе трубы из первого баллона приваривают металлическое кольцо, оно послужит опорой для установки верхнего баллона. В нем просверливают отверстия.
  5. Ко второму баллону в месте среза верхушки также приваривают металлическое кольцо, в котором отмечают места для отверстий, ориентируясь на уже сделанные отверстия в первом кольце.
  6. Прежде, чем окончательно устанавливать второй баллон, в него заводят трубу для подачи воздуха.
  7. Надевают верхнюю камеру на трубу, совмещая отверстия, между кольцами наматывают термостойкий жгут, закрепляют соединение винтами.
  8. Выход дымохода делают снизу камеры вторичного дожига.

Чтобы получить устойчивую конструкцию, к нижней камере приваривают надежные ножки. Устанавливают дверку на навесы. Ее можно дополнительно усовершенствовать, добавив возможность регулировать поступающий в топку воздух.

Верхний баллон (камеру вторичного дожига) можно установить в горизонтальном положении, но тогда нужно продумать дополнительные крепления для его надежной фиксации

В первой камере буржуйки сгорают дрова, выделяя при этом горючий газ. Горячие дымовые газы, попадая во вторую камеру и перемешиваясь с воздухом, загораются и полностью сгорают. С помощью поддувала регулируется тяга, которую, после того как дрова хорошо разгорелись, можно уменьшить до минимума, чтобы снизить скорость движения газов и потери тепла.

Полезное видео по теме

Как максимально использовать потенциал буржуйки на отработанном машинном масле:

Усовершенствованная печь-буржуйка из газового баллона с камерой вторичного дожига:

Конструкция и правила использования печи «Бубафоня» длительного горения:

Изготавливая самодельную буржуйку, не следует забывать о мерах предосторожности. Ее конструкция должна максимально защищать от распространения огня. Пренебрежение правилами пожарной безопасности может сыграть злую шутку с желающими сэкономить на покупке промышленной модели.

sovet-ingenera.com

Пошаговая инструкция +Чертежи и Видео

Прекрасный бюджетный вариант отопительно-варочной печки — буржуйка. Она невероятно удобна и проста в устройстве и эксплуатации. Такое устройство хорошо иметь на даче, в мастерской, в гараже и много где еще. Водяная буржуйка может отопить несколько комнат. В продаже сегодня имеется множество самых разных моделей, от непритязательных функциональных до изысканных ретро. Но цену их нельзя назвать низкой. Поэтому умельцам, обладающим некоторым опытом, имеющим инструменты и подходящий  металл, можно попробовать сделать эффективную буржуйку своими руками.

Выпиливаем из баллона

Простейший вариант буржуйки можно выполнить из подручных материалов. Подойдет для этого толстостенная бочка, старый промышленный бидон или газовый баллон (конечно, пустой).

Находчивые народные умельцы пускают в дело трубы подходящего диаметра, диски от габаритных колес и листы металла.

При выборе исходного средства для работы следует учесть, что слишком тонкий металл при сильном нагревании деформируется, и изделие из него потеряет форму. Оптимальная толщина материала составляет 3-4 мм.

Необходимые инструменты

Для удобной и эффективной работы по изготовлению даже маленькой буржуйки своими руками потребуется следующее:

Печки буржуйки бывают разных видов, но суть одна
  • Болгарка – угло-шлифовальный инструмент, а также специальные расходный материал к ней – шлифовальные круги и отрезные диски.
  • Металлическая щетка.
  • Сварочный аппарат с электродами, защитная маска и костюм для работы.
  • Молоток для отделения шлака.
  • Инструменты для измерения: рулетка, маркер, мел, линейка из металла, складной метр.
  • Зубило, плоскогубцы, молоток.
  • Дрель по металлу с набором сверл.

Выбор конкретной модели зависит от многих составляющих: место будущего размещения, его размер, назначение печи. Для жилых помещений она должна иметь более эстетичный вид, поэтому для комнатного размещения лучше предпочесть вариант из отрезка трубы или из металлических листов.

Аккуратная буржуйка своими руками

В гараже или сарае можно установить любую модель, главное, чтобы она была способна не только отопить помещение, но и нагреть воду.

Чтобы легче было сделать выбор, надо ознакомиться с различными вариантами буржуек длительного горения, и способами их изготовления.

Газовая буржуйка

Буржуйка из газового баллона

Сделать такую печь можно различными способами:

  • Из двух газовых баллонов, установленных перпендикулярно, один на другой;
  • ИЗ одного баллона, расположенного горизонтально либо вертикально.

Первая модель способна генерировать больше тепла, ведь нагревающаяся и отдающая тепло площадь у нее фактически в два раза больше.

Баллон из-под газа выглядит довольно аккуратно. А если оснастить изделие из него варочной панелью, красиво отделать внешнюю часть буржуйки, то она послужит достойным украшением любого помещения.

Необходимый материал

Прежде всего, в зависимости от выбранной модели, понадобятся пустые баллоны из-под газа, один или два.

Кроме них будут нужны:

  • Лист стали от 3 мм, для обустройства перемычки между зольником топкой, а также варочная плита.
  • Чтобы печь выглядела более солидно, потребуется готовая дверца из чугуна с литым рисунком.
  • Если внешний вид изделия не принципиален, то на дверку годится фрагмент металла. Его можно вырезать из стального листа или из самого баллона.
  • Труба дымохода. Ее диаметр должен составлять 9-10 см.
  • Для колосника и ножек потребуется стальной уголок или арматурный прут d (диаметр) 1,2-1,5 см.
  • Готовый чугунный колосник можно купить в специализированном магазине. Также его роль может выполнить дно (в нем просверливают отверстия) лежащего горизонтально баллона.

Что одну, что вторую модель можно сделать из большого баллона, а можно из маленького. Соответственно, результатом станет большая или маленькая буржуйка из баллона. Все зависит, для какого типа и размера помещения она предназначается.

Подготовка баллона

Так как недавним содержимым баллона был газ, надо предусмотреть возможность того, что внутри осталась некоторая его концентрация. Если начать работу с таким баллоном, то любая маленькая искра может стать причиной взрыва. Поэтому необходимыми процедурами по подготовке пренебрегать не стоит.

Последовательность:

Заполняем водой и оставляем на сутки
  • Полностью откручивается кран, который находится на самом верху баллона. Он заполняется водой и оставляется в таком виде в подсобном помещении или на улице, где-то на одни сутки.
  • Спустя означенное время жидкость удаляется. Она обладает неприятным запахом, поэтому не рекомендуется делать это вблизи от жилища.
  • Баллон готов к использованию.
Буржуйка вертикальная из газового баллона
Размеры разметки

Заготовка размечается: определяется расположение зольника и топки. Нужны будут рулетка и маркер. Болгаркой вырезаются намеченные фрагменты (они пригодятся для последующей работы). Их обваривают, снабжают петлями, бортиками и задвижкой – получаются замечательные дверцы.

По внутреннему d сворачивают кольцо из толстой проволоки. Это основа, к которой приваривается арматура. Получается колосник. Наносится уровень его установки. Решетка должна быть на 3-5 см ниже проема для дверки. Колосник будет  разделителем топки и камеры зольника. Прутки арматуры варятся через 0,8-1 см один от другого.

К отверстию топки (с одной стороны) приваривают петли дверцы, которая должна свободно открываться и закрываться. Напротив делают задвижку, которая будет фиксировать дверь в закрытом положении при топке. На поддувале-зольнике дверца крепится таким же способом.

Верхняя часть баллона срезается, сверху на роль варочной плиты приваривается металлическая панель.

Дымовую трубу допускается вывести через боковую или заднюю стенку печи, или же через самый верх. В первом варианте варочная панель получится большего размера, что для кого-то может быть принципиальным.

Вертикально стоящий баллон занимает значительно меньше площади по сравнению с горизонтально расположенным. В любом случае, от буржуйки на дровах до стены должно быть не менее 20 см. Стену должен закрывать любой жаропрочный материал.

Из пары баллонов – самая эффективная буржуйка

Естественно, что два баллона способны быстрее нагреть в комнате воздух, чем один. К тому же, в верхней части такого устройства можно вварить водогрейный бак, и оснастить его краном и патрубками для воды. Сначала готовится «горизонтальный» баллон, с которого срезается верхняя часть.

Мероприятия с баллоном №1

В донце потенциальной топки (боковина баллона) сверлится несколько рядов отверстий, которые буду играть роль своего рода колосниковой решеткой. По ней располагается зольник поддувало – в нашем случае короб из толстого металла. Он должен быть оснащен герметичной дверцей, не позволяющей золе и горячим углям оказываться наружи.

По сторонам от зольника следует приварить ножки конструкции. Сверху лежащего баллона делается круглое отверстие.

На него встанет вертикальная часть буржуйки. Дверцу удобно сделать из оголовка второго баллона; в не вваривается патрубок с задвижкой — для регуляции интенсивности горения. Если петли дверцы расположить вверху, то крышка под своей тяжестью будет плотно прилегать к отверстию топки, что уменьшит подсасывание воздуха до минимума.

Мероприятия с баллоном №2

Самое ответственное здесь – вырезание по разметке такой формы, которая точно оденется на первый баллон: соединяются сваркой. В этой части печи (вертикальной) будет дополнительная камера теплообмена. Попадая в нее, дым задерживается, не уходя сразу в трубу, а циркулируя некоторое время.

Пластины из металла со сделанными отверстиями ввариваются внутри вертикальной полости на расстоянии 25-40 см. Отверстия находятся ближе к краю окружности перемычки, и соответствуют отверстиям на соседних пластинах.

Оптимальный вариант – три равноудаленные перемычки. Вертикальный баллон с перемычками сверху приваривается к горизонтальному, и оснащается патрубком для дымохода (с помощью сварки).

Печь буржуйка из бочки

Печка из бочки объемнее прочих, и места ей тоже требуется больше. Но и обогреть она способна гораздо более просторное помещение.

Как и первая модель, печка-буржуйка из баллона, она может быть выполнена как в горизонтальном, так и в вертикальном варианте.

И тот и другой подойдут для обогрева технических, хозяйственных и жилых помещений. Для работы необходимы: труба для буржуйки 10-15 см, лист металла и сама бочка.

Модель вертикальная

На поверхности заготовки отмечают будущее расположение дверец топки и поддувала, место разреза.

Бочка режется напополам, с каждой частью предстоит отдельная работа. Из листа стали выкраивается круг по диаметру бочки, в котором проделывается отверстие для патрубка дымохода.

В верхней части самой заготовки делают отверстие для совмещения с аналогичным у варочной панели.

Патрубок дымохода вваривается в приготовленное для него отверстие в бочке, через отверстие вверху продевается и устанавливается варочная панель. Ее приваривают к бортикам самой бочки. Воздушное пространство между ними позволит варочной панели дольше сохранять тепло, не остывая.

Колосник (заготовленная круглая деталь с отверстиями) приваривается снизу верхней части. Когда верхняя панель и дно этой половины готовы, можно вырезать отверстие для топки (ее дверцы). Проем обваривается полосами металла, дверца оснащается ручкой с задвижкой и петлями.

Они аккуратно привариваются к бочке таким образом, чтобы дверца легко ходила взад и вперед, а задвижка подходила к держателю крючку. В самом низу бочки делается проем для зольника (поддувала). Изготавливается и навешивается дверца аналогично как для топки. Обе половины вновь соединяются в одно целое посредством сварки.

Модель горизонтальная – процесс ее изготовления почти полностью аналогичен изготовлению горизонтальной печки из баллона.

Легко своими руками: печь буржуйка «Гном»

Компактная печь, сделанная из толстых металлических листов, является одной из наиболее популярных самодельных печек такого типа. Она выглядит по заводскому, интеллигентно и аккуратно, и прекрасно впишется в дизайн любого помещения. По размеру это замечательная буржуйка для дачи: она займет мало места, при этом замечательно обогревая помещение и используясь для готовки.

Можно изготовить обычный, простейший корпус, делящийся на зольник и топку. Если же оснастить его внутри пластинами-перегородками, она приобретет дополнительные теплообменные свойства. Такое устройство позволит дольше удерживать тепло, а иногда это является крайне необходимым.

Чертеж печки «Гном»

Для изготовления данной модели нужен толстый лист стали (0,3-0,4 см), трубу из стали, подходящий по размеру уголок 5/5 или 4/4 см. Крышку для конфорки можно отыскать в профильном магазине, а можно изготовить своими руками.

Мы предоставляем вам чертежи, ориентируясь на которые, можно приступать к работе. На заготовки наносят очертания будущих деталей печки. Это ее будущие стенки, пластины для помещения внутрь, колосник. В передней панели делаются отверстия для поддувала и топки (прямоугольные).

Из получившихся в процессе металлических кусков изготавливаются дверцы: обвариваются уголком, оснащаются петлями и задвижками, крепятся на лицевой панели. На  нее же, но изнутри, приваривают одну из заготовленных пластин. По размеру она должна быть на 10 см меньше, чем боковые стенки изделия.

Вторая из пластин приваривается на заднюю стенку, в 7-8 см от верха. Обе пластины при горении служат своеобразным лабиринтом для дыма.

Это обеспечит отличный прогрев всех уголков устройства. В варочной панели проделываются отверстия для трубы и конфорки. Внизу печки сваркой крепятся ножки из уголка или толстой арматуры.

На боковых частях, на одном уровне, привариваются уголки.

В дальнейшем они будут служить для укладки решетки колосника. В колоснике высверливаются отверстия; по-другому его можно изготовить из прутьев арматуры с помощью сварки. А можно и просто купить уже готовый элемент.

Собираются и соединяются сваркой все стенки печи. Для обеспечения герметичности швов снаружи можно установить уголки 3/3 см. Конструкция приобретет больший вес, но вместе с тем и большую надежность. К устройству приваривается крышка с конфоркой и патрубком.

Чтобы облагородить получившиеся изделие, все сварочные швы на нем зачищаются, после чего поверхность покрывается жаропрочной краской.

Специальный экран, панели которого устанавливаются по задней и боковым поверхностям, не только увеличит эксплуатационную безопасность системы, но и, благодаря образованию дополнительного конвекционного потока, заметно усилит ее производительность.

9 лучших строительных и мебельных магазинов!
  • Parket-sale.ru- Огромный ассортимент ламината, паркета, линолеума, ковролина и сопутствующих материалов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  •  Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru – “Купистол” стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru-  гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.”
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Буржуйка своими руками для отопления дачи или гаража: чертежи, конструкция, изготовление

Поскольку самодельные дровяные печки остаются простейшими средствами обогрева гаражей и дач, в данной статье мы рассмотрим изготовление буржуйки своими руками. С помощью наших инструкций и чертежей вы сможете сделать отопитель из доступных материалов – газового баллона, стальной трубы и даже колесных дисков.

Изготовление печи из баллона

Из старых пропановых баллонов объемом 50 л домашние мастера наловчились делать несколько разновидностей буржуек на дровах:

  • простая вертикальная печка;
  • агрегат длительного горения Бубафоня, где топливо сжигается сверху вниз;
  • горизонтальные печи — обычные и со вторичной пиролизной камерой.

Примечание. Из бывшего газового резервуара, установленного в вертикальное положение, можно сварить печь-капельницу на масляной отработке и солярке. Как это правильно сделать, описывается в другом нашем материале.

Простейшие конструкции дачных и гаражных буржуек разбирать бессмысленно – подобных чертежей в интернете хватает. Предлагаем рассмотреть более эффективные, а значит, экономичные модели с доработками, увеличивающими теплоотдачу и КПД железных печей.

Указания по разборке сосуда из-под газа

Горючая пропан-бутановая смесь, заправляемая в газовые баллоны, по весу тяжелее воздуха. Чтобы безопасно разрезать резервуар под изготовление печки-буржуйки, остатки смеси необходимо вытеснить водой.Правильная технология разборки выглядит так:

  1. Открутите вентиль, пользуясь двумя трубными ключами — №2 и 3. Третьим номером ухватитесь за горловину и уприте ручки в землю, а вторым вывинчивайте кран, как показано на фото.
  2. Доверху заполните сосуд водой.
  3. В отверстие забейте деревянный чоп либо вкрутите вентиль обратно и уложите емкость горизонтально.
  4. Болгаркой выполните аккуратный надрез по заводскому шву в верхней части. Углубляйте сквозной паз в нижнем направлении, пока не побежит вода.

Когда резервуар частично опорожнится, продолжайте работу и отделите крышку. Какую бы конструкцию печи — самоделки вы ни выбрали, баллон придется разрезать, так что процедура заполнения водой обязательна.

Вертикальная модель с воздушной камерой

Устройство буржуйки – экономки на дровах показано ниже на схеме. Модернизация заключается в добавлении отдельной камеры с теплообменником в виде стальных ребер, продуваемого воздухом через 2 патрубка в верхней части отопителя. Повышение эффективности достигается за счет принудительной подачи воздуха вентилятором, что позволяет быстро прогреть помещение.

Важный момент. Изолированная от топливника дополнительная камера может служить и водяным контуром, подключаемым к регистрам или радиаторам отопления. Одно предостережение: эта недорогая версия котла для дачи или гаража должна обязательно работать с принудительной циркуляцией теплоносителя от насоса.

Для изготовления понадобятся дополнительные материалы из перечня:

  • листовой металл толщиной 3 мм на дверцы и перегородку камеры;
  • обрезки толстого железа для теплообменника;
  • арматура Ø16—20 мм на колосники;
  • куски труб диаметром 40—50 мм на подключение воздуха и Ø100 мм для дымохода;
  • асбестовый шнур, готовые ручки.

Чертеж отопительной буржуйки вертикальной конструкции

Если пропанового баллона нет в наличии, изготавливайте буржуйку из большой трубы диаметром 300—500 мм с толщиной стенки до 5 мм. Технология сборки в обоих случаях одинакова:

  1. В отрезанной крышке резервуара выполните 2 отверстия и приделайте штуцеры из труб Ø40 мм, как изображено на фото.
  2. Прорежьте в корпусе проемы дверок топливника и зольника. Сварите обрамление, позволяющее плотно прикрывать дверцы.
  3. Изготовьте из арматуры колосниковую решетку круглой формы.
  4. Сделайте дверцы под размеры проемов и установите их на петли, уплотнив притворы асбестовым шнуром.
  5. Поместите колосники внутрь топки, а сверху герметично приварите круг, вырезанный из металла 3—4 мм в толщину. К нему прикрепите сваркой ребра из толстого железа, как показано на чертеже.
  6. Поставьте обратно отрезанную крышку с патрубками. Эффективная печка готова.

Примечание. При изготовлении печи из трубы Ø300—500 мм потребуется установка днища зольника (сталь 2 мм), а воздушная камера получится цилиндрической.

Чтобы отопительная печь буржуйка не дымила в помещение, смонтируйте дымоход высотой не менее 4 м (считая от колосников). Если планируется сжигать опилки, то расстояние между прутьями колосниковой решетки стоит сделать минимальным.

Благодаря малым габаритам и принудительной подаче нагретого воздуха печку удобно использовать для разнообразных целей – отапливать гараж, дачу либо теплицу. Технология сборки подобного отопителя своими руками продемонстрирована на видео:

Горизонтальная двухкамерная печка

В данном случае усовершенствование конструкции состоит в установке дополнительной камеры с перегородками для дожигания пиролизных газов, выделяющихся в топливнике при медленном тлении дров. Упор сделан на долгое горение, поэтому полезный объем топки не отнимается зольником – он вынесен наружу.

Чтобы повысить КПД и теплоотдачу буржуйки, корпус снаружи оснащается плоскими теплообменными ребрами, что и отражено на чертеже. По принципу работы отопитель схож с печами типа Булерьян: перед выходом наружу дымовые газы огибают 2 перегородки во вторичной камере, отдавая тепло железным стенкам.

Помимо двух высоких 50-литровых баллонов или стальной трубы диаметром до 500 мм, для изготовления вам потребуется:

  • металл 3 мм на зольник и дверцы;
  • стальные полосы 2 мм на ребра;
  • любой подходящий металлопрокат для ножек;
  • труба диаметром 10 см и длиной 15 см на дымоходный патрубок;
  • арматура для усиления решетки;
  • шнур асбестовый на уплотнение дверок.

Обрезка и стыковка пропановых сосудов, установка обрамления дверцы и зольника

Изготовление печи начинается традиционно – с разборки баллонов. У одного отрезается донная часть, а во втором делается проем под дверки и щелевидные отверстия в боковой стенке – будущие колосники. Чтобы продукты горения проходили во вторичную камеру, с другой стороны выполняется круглое отверстие диаметром около 10 см. Дальнейший порядок работ такой:

  1. Чтобы от высокой температуры прутья колосников не прогибались, подварите снизу усиление из арматуры периодического профиля.
  2. Сделайте на торце обрамление и поставьте дверцу, уплотнив ее асбестом.
  3. Сварите зольную камеру с дверцей и установите ножки.
  4. На втором баллоне вырежьте стенки с таким расчетом, чтобы состыковать его с горизонтальным топливником под углом 90°. Внутри закрепите сваркой 2 перегородки согласно чертежу.
  5. Соедините вторичную камеру с топкой, тщательно проварив стыковочный шов.
  6. Поставьте дымоходный патрубок и наружные теплообменные ребра.

Совет. Перегородки в вертикальной камере лучше сделать из полукруглых кусков, вырезанных из боковин второго резервуара. Это увеличит отбор теплоты у дымовых газов.

Получившаяся буржуйка для дачи вполне способна обеспечить обогрев различных хозяйственных помещений, в том числе парилки в бане. Ее нетрудно приспособить для приготовления пищи, изготовив сверху топливника плоскую варочную поверхность из металла 4—5 мм.

Отопитель из автомобильных дисков

Преимущество колесных дисков – приличная толщина металла. Если из них смастерить буржуйку, она долго не прогорит, хотя красивым подобное изделие не назовешь. Дадим несколько рекомендаций по изготовлению:

  1. Чем больше в вашем распоряжении старых колес от машины одинакового размера, тем объемнее получится топка печи. Только у дисков нужно вырезать среднюю часть (желательно – газовым резаком, болгаркой действовать неудобно).
  2. Горизонтальную печь изготовить проще – сварите несколько колес с вырезанной сердцевиной и поставьте конструкцию на ножки. Спереди приделайте дверцу, а сзади – глухую стенку с дымоходным отверстием.
  3. Для удобства очистки горизонтальной модели уложите в топку подовый лист металла.
  4. Вертикальный вариант делается таким же образом, только дверца вырезается в боковой стенке корпуса, а дымоотвод – с противоположной стороны.

Если в хозяйстве обнаружилось только два колесных диска, можно собрать комбинированный вариант буржуйки, вставив между ними секцию стальной трубы подходящего диаметра. Как изготавливается подобная печка, смотрите на видео:

Классическая стальная буржуйка

Из железных листов толщиной 3—4 мм мы предлагаем сварить дровяную печку, показанную на фото. Внешне она похожа на классическую прямоугольную буржуйку с низким КПД (до 40%), но внутри конструкция подверглась модернизации. Чтобы сделать ее экономнее, над камерой сжигания устроены два дымовых зуба, как у кирпичных каминов.

Перегородки внутри корпуса, показанные на чертеже, перекрывают сечение топливника в горизонтальной плоскости и оставляют для продуктов горения маленький проход шириной 10 см. Течение нагретых газов по двум дымооборотам дает увеличение теплоотдачи на 5—10%, что гораздо лучше заводских чугунных печек.

Совет. Габариты отопительного агрегата, указанные на чертеже – не аксиома, вы можете их менять на свое усмотрение. Главное, — выдержать размер (высоту) газоходов. Мы не перечисляем потребные материалы, поскольку их список очевиден – листовой металл, обрезки труб на дымоход, да металлопрокат для колосников и ножек.

Порядок изготовления следующий:

  1. Сварите корпус буржуйки, начиная с подового листа. Первичная сборка деталей выполняется прихватками.
  2. Вырежьте и установите 2 перегородки. Для нижней, находящейся над пламенем, стоит взять железо потолще – 5—6 мм.
  3. Изготовьте колосниковую решетку и поставьте ее на опоры из уголков, приваренных изнутри к боковым стенкам топливника.
  4. Приделайте крышку и патрубок дымохода, смонтируйте простые дверцы с запорами.
  5. Окончательно проварите все швы.

Если вы рассчитываете топить буржуйку мелкими фракциями угля либо опилками, изготовьте колосниковую решетку из стальных уголков, развернутых профилем книзу. Расстояние между ними сделайте минимальным – 5 мм.

Заключение

Дровяную гаражную печку не обязательно мастерить из баллона или дорогостоящих стальных листов. Если в домашнем хозяйстве их нет, пустите на буржуйку старую железную бочку либо сложите отопитель из кирпича прямо на бетонном полу. Технология печной кладки подробно описывается в другой статье.

qustu.com

Буржуйки своими руками: виды и чертежи – Сам себе мастер

Печь-буржуйка имеет очень простую конструкцию, но при этом достаточно высокую эффективность обогрева небольших помещений. Появившись в начале 20-го века, она до сих пор не теряет своей актуальности в тех местах, где не имеется возможности или необходимости обустраивать сложную систему отопления. Буржуйка идеальна для обогрева маленьких дачных домиков, гаражей, временных хозяйственных помещений, сторожек, рыбацких или охотничьих стоянок или туристических лагерей.

Содержание:

  1. Буржуйка на дровах – особенности / Чертежи
  2. Буржуйка из газового баллона / Чертежи
  3. Буржуйка из бочки / Чертежи
  4. Буржуйка из кирпича – печь “на века”  / Чертежи
  5. Буржуйка на опилках / Чертежи

Буржуйки бывают самых разнообразных видов. В зависимости от металла изготовления выделяют чугунные и стальные печи. Если одной из функций буржуйки будет приготовление пищи, то целесообразно будет делать печь с варочной поверхностью. Печь-калорифер снабжена дополнительным кожухом вокруг корпуса, что способствует повышенной теплоотдаче. Существуют также газогенераторные печи – стальные конструкции, состоящие из двух камер: газификации и дожига. Такая печка может быть снабжена регулятором, что позволяет экономить на топливе. Кроме того, самодельные буржуйки различают и по материалу, из которого изготовлена их основа.

Наконец, различают буржуйки и по топливу, которое используется для обогрева. Такие печи могут топить дровами, опилками, торфом или углем.

Буржуйка на дровах – особенности, преимущества, недостатки, чертежи

Самым популярным топливом для печки-буржуйки безусловно являются обычные дрова. Как правило, эти печки выполнены из металла или кирпича, причем, чем объемнее печь, тем больше она выделит тепла. Форма такой буржуйки цилиндрическая или прямоугольная. Единственное, что обязательно должно соответствовать определенным условиям – это диаметр дымохода. Он варьируется в диапазоне 80-150 мм.

Для дополнительной безопасности печи могут быть снабжены защитными экранами, стоящими на расстоянии 4-6 см от стенок буржуйки.

Любая буржуйка, использующая в качестве топлива дрова, должна иметь топку, а также поддувало, которое, помимо этого, предназначено для сбора золы. Печки такого вида должны быть снабжены колосниковой решеткой, на которую закладываются дрова, и кроме того, она служит для отделения золы от горящего топлива. Топка и зольник должны прикрываться дверцей для того, чтобы избежать задымления помещения и выскакивания случайных искр из камеры горения.

Необходимо помнить, что забивать топку дровами под завязку не имеет смысла, т.к. в этом случае в ней не останется места для конвекционного вихря, поскольку кислород внутрь топливной массы попадать не будет.

Для изготовления печи можно использовать старые газовые баллоны, стальные бочки, если толщина их стенок составляет не менее 3 мм., железные твердостенные трубы широкого диаметра. Кроме того, буржуйку можно выложить из кирпича.

Чертежи:

Необходимо помнить о пожарной безопасности, расположив печь на максимальном удалении от горючих материалов, избегать контакта раскаленной поверхности с деревом. Рекомендуется в месте установки печки постелить металлический лист, либо ставить её на бетонную поверхность.

Необходимо следить за герметичностью стыков, для того, чтобы избежать выхода дыма в помещение. Кроме того, такой дефект может ухудшить тягу и негативно сказаться на пожарной безопасности Имеет смысл подробнее рассмотреть наиболее популярные конструкции печек-буржуек.

Буржуйка из газового баллона своими руками

Такой вид печки отлично подойдет для отопления нечасто используемых хозяйственных помещений, бытовок или гаражей. Печь будет очень быстро нагреваться, давая необходимое тепло, но также быстро и остывать.

Буржуйка такого вида представляет собой корпус, сделанный из старого газового баллона, снабженный дверкой, дымоходом и поддувалом. Часто поддувало (т.е. щель, через которую воздух поступает в камеру горения) объединено с зольником. Дымоход для такой печи лучше делать ломанной формы, т.к. если он будет прямым, то большая часть тепла будет уходить очень быстро. Топливом может послужить любой горючий материал: дрова, уголь, отходы столярных работ. Это самый простой вариант буржуйки, поэтому для приготовления пищи такая печь вряд ли подойдет.

Перед началом работ по преобразованию газового баллона в буржуйку из него необходимо полностью стравить весь газ во избежание взрыва от попадания искры при использовании болгарки. Нужно также слить весь конденсат. Затем, баллон устанавливается вертикально и до верха наполняется водой, которая окончательно вытеснит из емкости все остатки газа. После слива воды баллон полностью готов к обрезке.

Можно сделать как горизонтальный, так и вертикальный вариант такой буржуйки. В любом случае, в первую очередь необходимо болгаркой срезать верхнюю часть баллона. Если печь будет в горизонтальной плоскости, то необходимо на отдельном листе металла наметить и вырезать круг по диаметру внешнего контура баллона. В этом же круге вырезаются 2 прямоугольных отверстия. Через одно из них будет осуществляться подача топлива, а другое будет использовано в качестве поддувала. Внутри приваривается арматурная решетка. Её ещё называют колосниковой. Она необходима для удержания верхнего твердого слоя топлива, а через её щели вниз опускается зола.

Чертежи:

К готовой крышке привариваются завесы и крепятся двери, полученная конструкция закрепляется на отверстии в верхней части баллона. Затем нужно прорубить отверстие для дымохода и приварить к нему толстостенную трубу.

Буржуйка из бочки: Чертежи, Фото

Ещё одна недорогая и быстрая в изготовлении буржуйка – это печь с основой из стальной бочки. Этот вариант даже проще чем печь из газового баллона, т.к. не нужно проводить комплекс подготовительных мероприятий (стравливание остатков газа, слив конденсата и т.п.).

Чертежи:

Итак, для начала работ нужна 200-литровая бочка с толщиной стенок не менее 3 мм. В ней болгаркой делаются надрезы, для того чтобы извлечь куски металла, которые впоследствии будут использованы в качестве дверок для отверстий подачи топлива и поддувала. Расстояние между проемами не должно быть меньше 10 см. К этим выемкам привариваются петли и на них вешаются дверцы. Рекомендовано снабдить дверцы запирающими устройствами – это поможет избежать задымленности помещения и обеспечит пожарную безопасность. Можно вырезать проем и для одной дверцы, но в этом случае он должен быть достаточно большим и внизу необходимо просверлить отверстия для хорошего доступа воздуха. Далее внутри крепится колосник из арматуры на расстоянии не менее 20 см от дна будущей печки. Верхняя часть бочки заваривается стальным листом, в котором вырезается отверстие для дымохода диаметром 10-15 см. Данная конструкция удобна тем, что верхняя часть печи превращается в своеобразную варочную поверхность, на которой легко разместятся кастрюля, сковорода или чайник.

К такой печи рекомендуется приварить ножки, для того чтобы её низ не соприкасался с поверхностью пола, особенно если такое соприкосновение может быть пожароопасным. Как вариант – поставить печь на кирпичи, или бетонную поверхность.

К недостатку такого вида буржуйки можно отнести её недолговечность, так как стенки бочки довольно тонкие и при интенсивном использовании печки могут быстро износиться.

Буржуйка из кирпича – печь “на века” своими руками

Главными достоинствами этого вида буржуйки являются хорошая аккумуляция тепла, большая теплоотдача, высокая пожарная безопасность. Кроме того, она безопаснее для человека с точки зрения вероятности получения ожога при контакте. Буржуйку из кирпича можно сложить как со специальной чугунной варочной панелью, так и без неё.

Если такая печка, будет располагаться на бетонной стяжке или хотя бы на толстых массивных досках, то под неё фундамент можно не заливать. В случае, если пол из тонких досок, то без этого элемента конструкции не обойтись.

Чертежи:

В этом случае необходимо демонтировать часть пола и вырыть небольшой котлован глубиной порядка 30 см. Дно котлована засыпается песком, сверху укладывается щебень средней фракции, поверх которого устанавливается арматурная сетка. Монтируется деревянная опалубка, в которую и заливается бетонная смесь с примесью щебня. Поверхность выравнивается и оставляется сохнуть как минимум на неделю.

Перед кладкой кирпича на бетон необходимо положить лист рубероида и сверху присыпать песком. Первый ряд кирпича лучше выложить насухо: так будет возможность выровнять его по уровню. С песком нижний ряд не скрепляется, раствор выкладывается только на торцовую часть кирпича. На втором ряду необходимо закрепить дверцу поддувала. Она ставится на слой густого глиняного раствора и через специальные ушки закрепляется проволокой. За дверкой необходимо сформировать поддувальную камеру. На третьем ряду монтируется колосник. На четвертом происходит формирование топки и дымоходного канала. Над четвертым рядом устанавливается дверца топочной камеры. Происходит это также, как и в случае с дверцей поддувала.

Варочную плиту целесообразно укладывать на 9-10 ряду, тогда же начинает формироваться дымоходная труба. Кладка дымовой трубы идет в 2-3 ряда, затем пристыковывается металлическая труба и выводится наружу. Необходимо позаботиться о жаростойкой изоляции в тех местах, где труба будет проходить через горючие материалы.

Готовой печи необходимо просохнуть, заниматься её отделкой сразу же не стоит, нужно дать ей поработать хотя бы сезон. После этого её можно покрыть декоративной керамической плиткой или же просто оштукатурить и покрасить.

Стоит отметить, что подобные печи не являются мобильными, переносить их в другое место крайне затруднительно, поэтому ставить такую буржуйку во времянках не рекомендуется. Подобная конструкция подойдет для садовых домиков или долговременных хозяйственных помещений.

Буржуйка на опилках: Особенности, Чертежи

Данный тип отличается большей экономичностью, по сравнению с печками, топливом для которых служат дрова или уголь. Кроме того, печка в процессе эксплуатации не требует постоянного присмотра и после загрузки опилок и розжига буржуйки, добавлять топливо не нужно в течение длительного времени. Идеально подходит для отопления теплиц, мастерских или разного рода бытовок.

Печь состоит из двух металлических цилиндров. Один из них, меньшего диаметра, вставляется в другой – он и послужит камерой для топлива. В днище меньшего цилиндра выпиливается отверстие порядка 50 мм с отбортовкой около 10 мм. Дымоотводящий патрубок располагается в нижней части внешнего корпуса. Зольный ящик сваривается из 3 мм стали, его необходимо снабдить дверкой.

Перед началом эксплуатации в отверстие камеры для топлива вставляется конусообразный деревянный сердечник высотой 50-60 см. Опилки засыпаются вокруг него и тщательно утрамбовываются. Это очень важный момент, поскольку опилки не должны интенсивно гореть, иначе топливо очень быстро закончится, а выделенное при этом тепло может быть излишним и кратковременным. Прокручивая, сердечник вынимают, а отсек для топлива устанавливается в печь.

Чертежи:

Розжиг производиться в зольном ящике. Для этих целей можно использовать щепки, стружку или бересту. Через щель произойдет постепенное возгорание опилок и когда огонь доберется до верхнего слоя, необходимо закрыть печь крышкой. Далее начнется процесс тления опилок, и печь будет работать самостоятельно, нагревая помещение равномерно и постепенно. При увеличении интенсивности горения, крышка может служить варочной панелью, на нё можно ставить кастрюлю или чайник.

В целом, не будет преувеличением сказать, что в определенных обстоятельствах печь-буржуйка может быть абсолютно незаменима. Её можно топить практически любым горючим твердым топливом или же просто опилками. У буржуйки, независимо от вида, довольно простая конструкция и, при наличии нужного инструмента и материалов, с изготовлением печки может справиться практически любой. Кроме того, это не займет много времени, а сама печь – очень экономичный, простой и надежный способ быстрого обогрева помещений.



Источник

Установка котлована за пять шагов

Горшок в виде живота использовался в качестве традиционной плиты на протяжении всей истории Америки. Многим людям нравится, когда их дома выглядят так, чтобы напоминать им однокомнатные школьные здания и универсальные магазины прошлых лет. Чтобы установить горшковую печь-колокольчик, выполните следующие пять шагов.

Шаг 1 – Выберите плиту

Перед тем, как установить горшковую печь, вам нужно выбрать правильный стиль для вашего дома и использования.

Одно время они были эффективны, но выбор старинной модели – не лучший вариант, если вы хотите использовать свою кастрюлю в качестве источника тепла.Антиквариат больше смотрится, чем функционально. Существуют точные копии печей-котлованов, построенных в соответствии с современными требованиями, которые сжигают уголь или древесину, а также эффективно сжигают чистую древесину или кукурузные гранулы. Со старинными моделями у вас нет выбора топлива.

Шаг 2 – Измерьте площадь для печи

Вам необходимо обеспечить соответствующее расстояние от любых горючих материалов, независимо от возраста печи, которую вы выберете для установки. Хотя, вероятно, существуют местные правила, которые вам необходимо учитывать, Национальная ассоциация противопожарной защиты имеет руководящие принципы, которые обычно составляют основу местных постановлений.

В этих рекомендациях указывается расстояние 36 дюймов от любых незащищенных деревянных конструкций, мебели или других горючих материалов и 18 дюймов от любых негорючих поверхностей.

Шаг 3 – Определитесь с тепловой защитой

Что-то, что нужно учитывать при установке горшка, – это тепловой экран. Эти куски металла или другого негорючего материала значительно снижают опасность возгорания печи. Использование теплозащитного экрана увеличивает безопасность и уменьшает необходимое расстояние, на котором плита должна находиться от стен и других предметов домашнего обихода.

Если вы решите установить тепловой экран на стене или на плите, то вы можете установить половину расстояния от стены или предмета мебели, на котором должна находиться ваша плита. Например, с теплозащитным экраном печь может находиться на расстоянии 18 дюймов от горючей стены или предмета мебели и девяти дюймов от негорючей поверхности.

Независимо от вашего выбора теплозащитного экрана, вам понадобится плитка, кирпич или металлическая поверхность, на которой можно разместить печь. Не ставьте плиту на что-либо, что может загореться при падении золы или угля, например, на ковер или виниловый пол.

Шаг 4 – Добавление вентиляции

Дровяная печь должна иметь соответствующую вентиляцию. Код требует наличия дымохода с двойными стенками класса А. Если вы не знаете о дымоходах и вентиляции, либо прочтите руководство по безопасной вентиляции, либо наймите профессионала, который выполнит эту часть установки за вас.

Дымоход – важный этап в процессе установки, и при неправильной установке он может оказаться опасным и даже смертельным. Если угарный газ не выводится на улицу должным образом (или если пепел и горящие кусочки дерева или угля попадут в комнату или в стену), это может привести к трагическим последствиям.

Не экономьте на установке дымохода и наймите специалиста, если у вас есть какие-либо вопросы о вашей способности безопасно выполнить задачу.

Шаг 5 – Установка аксессуаров

Установка горшка – это не только обеспечение тепла, но и создание ауры. Завершите образ винтажным декором печной трубы, декоративными подставками и старинным чайником.

Вы готовы воссоздать блюда прошлых лет. Ваша недавно установленная кухонная плита наверняка прослужит вам долго и даже будет передаваться из поколения в поколение.

Отопление дровяной печью – Зернистость

Еще с тех пор, как я учился в аспирантуре в Чикаго, я мечтал отапливать свое жилище дровами. Я был тем парнем, который купил старую буржуйку и воткнул ее в спящую угольную трубу в моей квартире на южной стороне – накормил ее отходами от моих столярных работ и нарезал куски американского вяза, которые район парка оставил у бордюров для санитарии. Отдел для утилизации.Я «слышал», что было законно брать стволы без коры и использовать их в качестве пиломатериалов или дров, что я и сделал. Я также «слышал», что вывозить дрова незаконно, потому что деревья погибли от грибковой болезни – меня никогда не останавливали, чтобы поднять бревна в мой пикап. Достаточно сказать, что эта печь очень хорошо обогревала мою мастерскую, но у меня все еще был значительный (для меня) счет за природный газ, который едва согревал жилые помещения, когда зимние ветры доносились с озера Мичиган.

С тех пор я поселился в нескольких фермерских домах, в каждой из которых были камины или печи, или, в одном случае, и то, и другое.В каждом случае сжигание дров было значительной частью нашего зимнего тепла, но, в конце концов, мы все еще в значительной степени зависели от пропана, мазута или электричества для работы геотермальных тепловых насосов. И с тех пор, как я выписал чеки энергетическим компаниям, я всегда осознавал, что деньги буквально уходят в дымовую трубу. В Южной Дакоте мы с моим другом и соучастником в преступных лесозаготовках Джеффом Люкенсом в течение года проводили разведку старых лесополос и строительных площадок и предлагали вывозить ненужную древесину владельцам или мастерам.В некоторых случаях приходилось делить расколотые и расколотые дрова. В других случаях трофеи были нашими. Мы жили с некоторой тревогой, что у нас закончатся бревна, но мы этого не сделали. Однажды нас пригласили вычистить рощу с большим количеством чурского дуба – лиственных пород супер-премиум класса на равнинах Дакоты.

Годы спустя я оказался в старинном фермерском доме 1768 года в Нью-Гэмпшире, окруженном примерно 30 акрами леса – белого дуба, тополя, березы, клена. Ух ты! Джефф отказался бы от награды.Поскольку в то время я так много путешествовал, у меня никогда не было достаточно древесины, расколотой и закаленной, чтобы отапливать этот дом. Впрочем, это не имело значения, потому что я не очень часто приходил кормить печку – счет на мазут был огромным.

Когда я переехал в Канзас, я наконец осуществил свою мечту. Как назло, в моем фермерском доме 1903 года в центре планировки находился старый твердотопливный дымоход. И, как оказалось, дымоход был достаточно прочным, чтобы его можно было легко и безопасно выложить изолированным гибким дымоходом из нержавеющей стали.Перенесемся через последние штрихи и установку чистой и эффективной дровяной печи, и вот уже третий год я сокращаю свой бюджет на торговца пропаном – за исключением коротких поездок, а также для запуска ассортимента и водонагреватель. В довершение ко всему, моя ферма производит достаточно урожая апельсинов, каркасов, саранчи и грецких орехов осейджей, чтобы поддерживать огонь в моем доме – мечты действительно сбываются.

Работаете ли вы над сокращением счетов за отопление или планируете переход, я хотел бы знать, чем вы занимаетесь в этом сезоне.Пожалуйста, пришлите мне заметку и пару фотографий (минимум 300 dpi, jpeg), если таковые имеются, на [email protected], и все работы могут быть опубликованы в одном из будущих выпусков.

Увидимся в марте

Хэнк


Хэнк Уилл разводит шерстяных овец, старинный крупный рогатый скот и многие сорта открытой опыляемой кукурузы вместе со своей женой Карен на их сельской ферме в округе Осейдж, штат Канзас. Его семейная жизнь идеально дополняет его профессиональную жизнь в качестве главного редактора журналов GRIT и Capper’s Farmer.Свяжитесь с ним в Google+.

Опубликовано 9 декабря 2014 г.

СТАТЬИ ПО ТЕМЕ

Выполните следующие действия, чтобы построить прочную регулируемую стойку для дров из труб для надежного хранения поленьев на долгие годы.

Превратите страсть к антиквариату или винтажным изделиям в прибыльное занятие на дому, будь то постоянный концерт или хобби на выходных.

Избавьтесь от сводящего с ума зуда от укусов чиггера с помощью одного из этих простых средств.

10 идей дровяной печи фургона для вашего домашнего переоборудования в кемпер

Я живу жизнью фургона уже почти три года, и один из тех лет я потратил, греясь на дровяной печи фургона.

Честно говоря, там нет ничего похожего на настоящий костер, чтобы согреться и поджариться в эти зимние ночи. Потрескивающие бревна, раскаленные угли, теплый свет придают вашему фургону ощущение уюта. Это то, из чего сделаны мечты!

Мы всегда хотели, чтобы в нашем фургоне был дровяной камин, и это помогало нам сохранять тепло и комфорт во время унылой английской зимы. К сожалению, нам пришлось убрать огонь из-за наших планов путешествий по Европе, но у нас всегда будут воспоминания, и мы не жалеем о том, что установили его.

Если вы подумываете о длительном проживании в фургоне или в крошечном домике, то обязательно нужно иметь при себе огонь. Просто помни; когда вы греете пальцы ног и наслаждаетесь запеченным на угле картофелем в мундире, это мы подали вам идею!

Главное изображение © Brandon Vandulken

Идеи с дровяной печью для каждого кемпера

Что такое фургон дровяная печь?

Дровяная печь в фургоне – это небольшая дровяная горелка, которую можно разместить внутри автофургона.

Это может показаться простым, но есть много факторов, которые необходимо учитывать, прежде чем устанавливать что-то, вмещающее целую кучу раскаленных углей.

Старая печь, которая стояла у меня в автофургоне. Посмотри на эту трубу !!
Image © Vincent Vanlife

Фургонные печи, или дровяные горелки, как их еще называют, могут быть разных форм и размеров. Тип, который вы решите включить в свою сборку, несомненно, определит, какие приспособления вам нужны, но мы сделаем это через минуту.

Безопасны ли они для установки?

Если все сделано правильно, дровяную печь можно безопасно установить без профессиональной помощи. Вам нужно будет убедиться, что вы правильно оборудовали свой фургон и удалили все легковоспламеняющиеся материалы в непосредственной близости.

Чтобы узнать больше о том, как развести огонь в конструкции автофургона, ознакомьтесь с нашей электронной книгой «Как построить кемпер»!

Что мне понадобится?

  • Огонь . Это, наверное, очевидно, но для разных стилей нужны разные дымоходы и соединительные детали.
  • Дымоход . По возможности выбирайте дымоход с двойной изоляцией. Таким образом будет меньше передачи тепла другим материалам вокруг огня. Вы можете использовать все, что угодно, от выхлопных труб до сверхизолированных гигантских дымоходов.
  • Соединение деталей – иногда вам может понадобиться Т-образное соединение или колено, чтобы соединить дымоход с огнем. Прежде чем покупать, проведите исследование.
  • Гидроизоляция высокой плотности – Разновидность резинового дорожного конуса, который устанавливается над дымоходом и крепится болтами к фургону.
  • Противопожарный герметик и веревка – Любые отверстия, которые вы проделываете в фургоне, необходимо заполнить огнестойкой веревкой и герметиком. Помните, вы пытаетесь предотвратить распространение тепла от дымохода на другие части кузова или крыши вашего фургона.
  • Основание из камня / плитки – Вам понадобится что-нибудь жаропрочное, чтобы на камине сидеть. Камень или плитка – это прекрасно, поскольку они плотные материалы, но помните, что они увеличивают общий вес вашего фургона.
  • Hardibacker – Огнестойкая доска для защиты от огня.
  • Дождевик – Не дает дождю попасть в дымоход.
  • Краска для печи Краска, устойчивая к высоким температурам, если вы делаете свою горелку.

Что такое «многотопливная» плита?

Image © Van Life TV

Двухтопливная или многотопливная печь – это, по сути, устройство, которое может сжигать древесину и уголь . Некоторые агрегаты также могут сжигать природные материалы, такие как торф, без их засорения.

Обратитесь к производителю или внимательно изучите любые онлайн-списки, чтобы узнать, что именно можно сжечь в огне.И запомни; всегда используйте бездымное топливо, когда это возможно.

Законна ли дровяная печь в фургоне?

Вы можете установить дровяную горелку на узкой лодке или в пастушьей хижине, поэтому нет никаких причин, по которым вы не можете включить дровяную печь в свой дом на колесах.

Единственная проблема, с которой вы можете столкнуться, – это оформление страховки на длительное путешествие по Европе. Если вы живете в Штатах и ​​живете в фургоне, у вас не будет никаких проблем.

Если вы читатель из Великобритании, то есть некоторые компании, которые застрахуют вас на короткие поездки по Европе, а другие будут страховать вас, если вы докажете, что ваш пожар не устранен и может быть устранен.

Просто проведите свое исследование и убедитесь, что вы, ваша семья и ваше имущество защищены в случае худшего.

1. Двойная дверь

Image © Simply Stoves

Двухдверная печь – это типичная печь для любого образа жизни. Это вызывает в воображении образы уютной хижины или жизни в деревне, а наблюдать за танцующим пламенем гораздо интереснее, чем многое другое по телевизору.

Двухдверные печи можно брать довольно широко, и их легко прикрутить болтами к каменному основанию для жизни в движении.Дымоход находится сверху, поэтому вы можете расположить печь как можно ближе к стене, сохраняя при этом безопасный зазор.

Единственным недостатком использования этой горелки в качестве дровяной печи в фургоне является то, что она довольно громоздкая, и кусок камня, который вы должны подумать об использовании под ней, вероятно, будет тоже тяжелым.

Если вы думаете о переделке школьного автобуса или наземного транспортного средства, то это определенно может быть отличным стилем для вас!

Мы видели много кубических мини-печей в автофургонах, особенно Mercedes Sprinter Conversions.Кубический мини имеет размеры 11 ″ x 12 ″ x 10,5 ″ и может производить до 14 000 БТЕ. Этого достаточно, чтобы обогреть дом на колесах длиной до 40 футов!

При таком размере вы можете спокойно починить эту вещь где угодно. Более того, верхняя часть блока идеально подходит для разогрева пищи или кипячения чайника.

С кубической мини-машиной вам не нужно жертвовать огромной площадью пола, и вы по-прежнему можете использовать сухое, устраняющее влажность тепло, которое исходит от сжигания дров и бездымного угля.

Мне действительно следовало назвать это «горелкой для палок», потому что я не уверен, что вы можете поместить внутрь настоящее бревно.

Тем не менее, не думайте ни на секунду, что эта дровяная печь не будет держать ваш жилой дом в хорошем состоянии, когда термометр упадет ниже нуля. Их дешево купить и вы сэкономите кучу денег на счетах за отопление, если вы привыкли всю ночь пускать в ход дизельный обогреватель.

Это еще одна крошечная горелка высотой 12,5 дюймов. Это отличный вариант, если вы планируете установить камин на столешнице или приподнять над землей, чтобы вы могли чувствовать тепло, текущее прямо к вашей кровати.

С диаметром дымохода 1,9 дюйма это горелка, для которой можно ожидать использования выхлопных труб, или аналогичное изделие.

Помните, всегда покупайте самый безопасный дымоход на рынке. Альтернатива – уехать в огненном шаре, а этого никто не хочет!

4. Хоббит

Хорошо, возможно, я изначально включил эту дровяную печь в наш список, потому что она называется «Хоббит», и мне нравится LOTR. Однако, когда я это понял, я придумал несколько фактических причин, по которым этот стиль и форма идеально подходят для кемпера.

Эта каменка-купе с одинарной дверцей и зольником похожа на старшего брата кубической мини-печи. Он идеально подходит для больших фургонов и Skoolies, а его верхняя часть имеет красивое поперечное сечение, которое идеально подходит для приготовления пищи.

Ноги тоже видишь? Они поставляются с предварительно установленными болтами для надежного крепления этой вещи к вашему фургону или жилому дому. Аккуратно, правда?

Эти чугунные печи Salamander Stoves также бывают разных цветов. Думаю, Бильбо и Фродо были бы счастливы сесть перед одним из них.

5. Горшок

Наша следующая дровяная печь в фургоне – еще одна вечная классика, которую вы, возможно, видели, путешествуя по Интернету.

Горшочки-животы – лучший друг шеф-повара вне сети. Поставьте сверху чайник или сковороду, приклейте другие продукты по краю, чтобы приготовить, и даже бросьте внутрь пару огнеупорных стручков картофеля в мундире.

Как и блок с двумя дверцами в начале нашего списка, горелка для горшка потенциально может быть более тяжелым вариантом в зависимости от того, какой размер вы выберете.Этот конкретный блок, который мы обнаружили, весит 70 кг, что не совсем то, что вы бы назвали «легким».

Тем не менее, если вы придерживаетесь минимализма в остальной части своей сборки и действительно хотите поговорить, то вы не ошибетесь с животом!

6. Горелка газового баллона

Если вы предпочитаете более творческий подход, то эта адаптированная горелка для газовых баллонов отлично подходит для разжигания огня. Он сделан из пустой бутылки из-под бутана и имеет приваренные ножки, дверную фурнитуру, воздухозаборник и многое другое.

В мире существует множество различных типов газовых баллонов. Как вы сконструируете из них горелку, вы можете полностью оставить на ваше усмотрение (как доказывает последний пункт в нашем списке идей для дровяной печи).

Я знаю, что это должно быть само собой разумеющимся, но ПОЖАЛУЙСТА, убедитесь, что ваш газовый баллон пуст, прежде чем начинать возиться с электроинструментами и сварочным оборудованием. Если вам нужна дополнительная уверенность, обратитесь к профессионалу, чтобы убедиться, что он полностью без газа.

Никто не станет смеяться над вами, если вы не умеете проверять, и это может просто помешать вам взорвать себя!

7. Вертикальная плита

Изображение © Билл Стэннард,

Далее идет переоборудование газового баллона, но на этот раз мы рассматриваем резервуар гораздо большего размера. Трудно поверить, что это могла быть баллон с пропаном до того, как его разрезали и закрасили, и конечный результат выглядит действительно красиво!

Некоторые люди говорят, что передний угол фургона – пустая трата места.Я не могу придумать ничего лучше, чем эта горелка для бутылок, чтобы заполнить это пространство!

Во многих отношениях это устройство помогает сэкономить место, даже если оно больше. Вам не нужно беспокоиться о том, чтобы у вас было отдельное место для хранения ваших огневых инструментов. Кольца и ручки отлично подходят для сушки мокрых полотенец и нижнего белья.

Наверное, и сковородки можно было бы повесить!

Совершенно очевидно, что эта вертикальная печь не подойдет для маленького фургона. Но мы могли видеть, что эта штука заняла почетное место в переоборудовании конюшни или грузовика.Что вы думаете?

8. Мини-стек

Image © Architonic

Керамическая печь Mini Stack при цене около 5500 долларов не та, на которую стоит рассчитывать, если у вас ограниченный бюджет.

Тем не менее, это довольно крутой продукт. Вы получите выходную мощность 6 кВт при размере дидди размером 560 × 580 × 1070 мм, что очень впечатляет!

Деревянные ножки на этих горелках из огнеупорной глазурованной керамики являются классикой древних традиций Кастелламонте.Вы также обнаружите, что они являются неотъемлемой частью всей линейки Mini Stack.

Эти конфорки бывают 6 цветов (блестящие или матовые), чтобы украсить ваше жилое пространство. Думаю, они будут великолепно смотреться в современном крошечном эко-домике или пастушьей хижине!

9. Ракетная горелка

Image © Outbacker Stoves

Нет, это не перенесет вас в атмосферу. Тем не менее, он согреет вас во время зимних путешествий. Там также можно будет заварить чудесный чай с чаем, если вы путешествуете с семьей в кемпинге в Северной Англии.

Этот агрегат представляет собой «загрузочную камеру», прикрепленную к вертикальному дымоходу. Вы можете сжигать древесные гранулы, ветки, кору и другие лесные находки в ракетной горелке.

Plus при весе всего 16 кг, он достаточно легкий, чтобы переносить короткие расстояния и использовать в большинстве мест.

Как вы могли догадаться по картинке, это устройство не для использования в вашем фургоне. Однако он представляет собой подходящую альтернативу для владельцев кемперов, у которых нет места для дровяной печи в фургоне.

Просто вытащите эту горелку из фургона и наслаждайтесь преимуществами копченных на дровах тостов и готовки на открытом огне, где бы вы ни находились!

10.Горелка Вейдера

Image © Instructables

Помните, я сказал, что вы можете дать волю своему воображению с дизайном горелки?

Эта плита Дарта Вейдера обязательна для всех фанатиков «Звездных войн». Теперь вы можете готовить, используя темные силы силы, когда вас зовет голод!

Вышеупомянутый агрегат предназначен для использования на открытом воздухе, но нет никаких причин, по которым вы не могли бы приспособить дымоход для работы с дымоходом с двойной изоляцией для использования в качестве дровяной печи фургона.

Нам очень нравится, как пламя заставляет глаза казаться живыми! Как бы мне хотелось, чтобы у меня остался тот халат от Оби Вана Кеноби, который у меня был сейчас в детстве!

Ознакомьтесь с инструкциями, чтобы узнать, как сделать свой собственный!

Больше материалов от команды


Van Clan!

Искусный микс | Переработка чугунной печи в журнальный столик

Я никогда не понимал, как можно просто выбросить кусочек истории, например, эту чугунную буржуйку, которую мы нашли, когда недавно были в отпуске.Не хватало кусочков, и он был окрашен в ярко-зеленый цвет. Не знаю, может быть, цвет был не тот, или кто-то просто не знал, насколько особенные эти старые чугунные печи. Может быть, предыдущие хозяева выбросили старую дровяную печь, когда перевели на газ? Так или иначе, я влюбился в цвет, ржавчину, эти милые ножки и круглый живот, поэтому она пришла с нами домой. Un , к счастью, мы живем в доме с соломенной крышей, поэтому вернуть ей былую славу, сжигающую дрова, было не вариант, но это не означало, что мы не могли использовать ее для чего-то другого 😉

Разве она не слишком милая? Верхняя зона для приготовления пищи отсутствовала, а дверца на петлях была заварена, но маленькое вентиляционное отверстие спереди все еще работало.

Нашей первой мыслью было: давайте просто выставим ее напоказ, чтобы каждый мог восхищаться ею, рассказывая о старых добрых временах. Затем у нас был момент с лампочкой. Ну, на самом деле мы выпили несколько кружек пива и затем момент с лампочкой 😀 Она сделала потрясающий приставной столик для нашего цыганского салона в стиле бохо. Нам просто нужно было решить, что использовать для столешницы. Еще несколько кружек пива и… Бинго !!! Подойдет жаровня.

Хорошо, прежде чем мы перейдем к руководству, обязательно подпишитесь на нас в Facebook, Twitter, Pinterest или Instagram.И не забудьте подписаться, чтобы не пропустить ни одного поста!

Превращение чугунной печи в тумбочку

Это перепрофилирование не могло быть проще. Все, что вам нужно, это старая сковорода, немного Dragon’s Belly Unicorn SPiT и наждачная бумага 😎

Мы начали с нанесения Unicorn SPiT прямо на жаровню и отшлифовали края наждачной бумагой с зернистостью 100.

Это было хорошее начало, но я действительно хотел попробовать получить эффект ржавой ямки. Так появились специи.Мы добавили слой Mod Podge, а затем просто случайным образом посыпали различными специями еще влажный Mod Podge. Если у вас нет модподжа, подойдет и прозрачный крафтовый клей.

После того, как он высох, мы счистили все потерянные части и добавили еще один слой SPiT.

Крепление верха для чугунной печи

Чтобы прикрепить столешницу, мы просто просверлили отверстие в одной стороне противня и в трубе печи и скрутили их.

Время для счастливого танца вокруг нашего нового пузатого чугунного столика, инкрустированного травами,

И здесь достаточно места, чтобы разместить всевозможные небольшие столики.

Неплохо для 20 минут работы 😉 Но я хотел бы знать, что вы думаете? Стоит ли ее спасать? Вы бы поступили иначе?

Если вам нравится идея переделать чугунную печь в приставной столик, не забудьте прикрепить ее булавками на потом.

И, как всегда, желаю вам чудесной, творческой недели, наполненной большой любовью. Спасибо, что заглянули в гости.

Сделай сам уфимка из газового баллона. Как сделать буржуйку из газового баллона? Двери буржуйки

Если вы обратите внимание, сколько стоит чугунная или стальная печь на дровах, то быстро поймете, что покупать ее для обогрева гаража или дачи с теплицей не всегда оправдано.Более доступный вариант – буржуйка из газового баллона длительного горения, сделанная своими руками или сваренная мастером на заказ по вашим чертежам. Наша цель – помочь с выбором дизайна, описать технологию изготовления буржуйки и ее монтажа, вплоть до устройства дымохода.

Подбираем дизайн дровяной печи

Устаревшее и неэффективное отопительное оборудование постепенно уходит в прошлое, что сказывается на самодельных плитах.В наше время никому не нужны примитивные железные ящики с трубой и дверцами, пожирающие дрова без хорошего теплоотвода. Современная буржуйка должна быть экономной и хорошо обогревать помещение. Поэтому передовые мастера постоянно работают над улучшением сталеплавильных печей.

Для наиболее эффективной работы дровяного обогревателя необходимо решить 2 вопроса: как увеличить КПД печи, печи и время горения от одной загрузки, не увеличивая количество и стоимость используемых материалов.Представляем 3 варианта самоделок, в которых данные задачи успешно решены и реализованы:

  • печь трехходовая с двумя пропановыми баллонами;
  • буржуйка пиролизная с воздушно-топочным теплообменником и вторичной камерой;
  • очень популярной конструкцией является «Бубафоня» с верхним сжиганием дров из газового баллона.

Для справки. Первые 2 единицы были разработаны, изготовлены и протестированы нашим специалистом, любезно предоставившим свои фото и видео.

Если вы дружите со сварочным аппаратом и имеете необходимый инструмент, то технических проблем с изготовлением не возникнет. Ниже мы представим чертежи и объясним технологию, как сделать буржуйку из газового баллона по всем трем вариантам. Но для начала сделайте свой выбор, прочитав обзор этих печей.


Чтобы сделать печь, понадобится сварочный аппарат, болгарка, слесарный и измерительный инструмент. Хомутов понадобится несколько, минимум 2 штуки

Буржуйка трехходовая – принцип работы и плюсы с минусами

За необычный внешний вид и хорошую теплоотдачу мастер присвоил этой самодельной печи игривое название «Коллайдер».Эта дровяная печь состоит из двух стандартных пропановых баллонов емкостью 50 литров, приваренных друг к другу под углом 90 °, как показано на рисунке. Принцип работы следующий:

  1. Первый бак, уложенный горизонтально, играет роль топки, соответственно оборудован дверцами и решетками. В него кладут внушительную порцию дров и поджигают.
  2. Вторая емкость представляет собой воздушный теплообменник с внутренними перегородками, которые замедляют поток дымовых газов и заставляют их трижды менять направление и отдавать больше тепла.В конечном итоге продукты сгорания покидают обогреватель по дымоходной трубе.
  3. Для увеличения поверхности нагрева обе части корпуса снабжены дополнительными ребрами жесткости.
  4. Внизу к топке приварен зольник из листового металла, дверца которого регулирует подачу воздуха для горения.
Чертеж самодельного трехходового обогревателя в разрезе по дереву

Примечание. С таким же успехом вместо баллонов можно использовать стальную трубу для буржуйки диаметром 300 мм и тонкими стенками (4-5 мм).

Расчетная мощность «Коллайдера» 10 кВт при КПД около 55%, что позволяет отапливать помещение площадью до 100 м² – коттедж, теплицу или большой гараж (бокс ). Практические испытания показали, что в режиме поддержания тепла в отапливаемом помещении одной загрузки дров хватает на 1,5-2 часа. Если использовать ТЭН в доме меньшей площади (25-50 м²), то продолжительность горения увеличится до 3-4 часов. Кто разбирается в теме, тот поймет, что для самодельной буржуйки это хорошая экономичность.

Фото готовой печи «Коллайдер» с теплообменными ребрами

Оборотная сторона этой печи длительного горения одна – странный внешний вид. Но это компенсируется многочисленными преимуществами:

  • простота изготовления;
  • быстрый прогрев и достойное время работы с 1 закладкой твердого топлива;
  • дешевая конструкция, достаточно только купить удобные ручки и даже трубу для буржуйки, если нет баллонов с пропаном;
  • из-за размеров топки в печь кладут длинные (80 см) и массивные поленья, что способствует продолжительности горения;
  • агрегат можно изготовить с варочной панелью, как показано на фото.

«Коллайдер», как и любой самосварной газовый баллон из газового баллона, может быть дополнен установкой водяного контура, регулирующего воздушную заслонку в дверце зольника и внешнего нагнетательного вентилятора. Размеры печи меняют в любую сторону, подбирая резервуары меньшей емкости или трубы другого диаметра.

О работе буржуйки, используемой для обогрева помещения кафе 100 м², рассказывается в видео:

Обзор двухкамерной печи пиролиза

Эта небольшая дровяная печь из газового баллона объемом 24 литра получила название Пятерочка по количеству трубок воздушного теплообменника.Он действует по такому принципу:

  1. Как и в предыдущем случае, уложенный на бок цилиндр служит камерой сгорания, а к нему снизу крепится зольник. Роль решетки выполняют прорези, прорезанные в стенке сосуда.
  2. В верхней части бака сделано отверстие, к которому примыкают 5 вертикальных трубок теплообменника. Горячие дымовые газы движутся по ним и тем самым передают часть тепла помещению.
  3. Из теплообменника продукты сгорания попадают во вторичную камеру, где нагретый воздух отдельно подается через отдельную трубку.Благодаря этому горючие газы, образующиеся в топке, сжигаются и выделяют дополнительное тепло, а затем отправляются в дымоход.

Чертеж пиролизной буржуйки длительного горения с дожигом газа

Результаты практических испытаний каменки следующие: помещение площадью 30 м² отапливается при 20 ° С в течение 1 часа, после Одна кладка дерева длится 1,5-2 часа, в зависимости от режима работы. Расчетная мощность – 5 кВт. Как видите, в такой конструкции время горения сокращено за счет уменьшения топки, но печь очень компактна и поместится в любом помещении.Да и греет неплохо.

Наконечник. Хотите увеличить продолжительность горения в среднем до 4 часов? Затем изучите чертеж еще одного варианта, на котором изображена такая же пиролизная буржуйка, сделанная своими руками из газового баллона на 50 литров. Устройство отопительных агрегатов идентично, разница только в объеме баков, используемых в качестве топки.

Похоже на двухкамерную самодельную духовку. Сверху приварены 2 планки – можно поставить кастрюлю или чайник с водой

Благодаря эффективному сжиганию дров печка Пятерочка экономичнее Коллайдера, хотя и сложнее в сборке.По стоимости материалов разница между ними небольшая – в первых 2 баллона, во втором – 5 труб диаметром 57 мм и длиной 40 см. Отдельным достоинством печи является возможность сжигать мокрые дрова и любой мусор после нагрева без потери интенсивности нагрева. Остальные преимущества такие же – невысокая стоимость, простота использования и возможность модернизации.

Еще один хороший совет. Естественно, если после замены небольшого баллона на стандартный (50 л) вы захотите увеличить мощность ТЭНа и добавить еще 2-3 трубы к теплообменнику.Помните, что проходное сечение и тяга в дымоходе должны соответственно увеличиваться. В противном случае вы потратите впустую материалы и время, потому что из-за недостаточной тяги внешние секции останутся холодными, а мощность печи не увеличится.


Увеличенный вариант Пятерочки из большого баллона 50 л

Печь верхняя “Бубафоня”

По большому счету «Бубафоны» нельзя отнести к буржуазным, так как они принципиально другие по принципу работы. Но игнорировать эту печь невозможно из-за ее широкой популярности, из-за продолжительности горения от 1 загрузки дров от 6 до 10 часов.В то же время обогреватель славится множеством недостатков, о которых мы поговорим дальше.

Алгоритм работы печи длительного горения «Бубафоня», представленной на чертеже, следующий:

  1. Топка представляет собой стоячий вертикальный пропановый баллон на 50 литров. Через отверстие в верхней крышке входит патрубок подачи воздуха, заканчивающийся толстым металлическим диском. Снизу к нему крепятся стальные полосы, распределяющие воздух во все стороны.
  2. Когда топка доверху заполнена дровами, тяжелый диск прижимает их и заставляет прогибаться при горении.Розжиг также производится сверху, и только потом спускается труба с грузом.
  3. Подача воздуха для горения регулируется заслонкой, установленной на верхнем конце трубы. Дымоход врезается в боковую стенку емкости под саму заглушку.
Чертеж верхней топки и расположение воздухораспределителей

Примечание. Место, где труба проходит через крышку, не загерметизировано, и вторичный воздух засасывается, помогая сжигать горючие газы над диском при правильном прогреве печи.

Сильные стороны Bubafoni – это приличное время работы, простота и возможность переоборудования в котел верхнего горения (печь с водяной рубашкой изготавливается, как описано в). Но слабые места заставили многих владельцев гаражей отказаться от такой буржуазии:

  • печь не может быть загружена, пока не сгорит все топливо;
  • от блокировки заслонки топка не погаснет и будет долго тлеть, потому что в нее попадает вторичный воздух;
  • без хорошей тяги, обогреватель дымит в комнату;
  • в режиме медленного горения печка немного греется, а дымоход интенсивно забивается сажей;
  • для возврата в нормальный режим агрегат должен хорошо прогреться, что потребляет ¼ топлива.

Слева на фото – крупный план воздушной заслонки, справа – самодельные ребра теплообменника из профилей для монтажа гипсокартона

Справочно. Чтобы сжечь сажу в дымоходе, необходимо при каждой растопке прогонять «Бубафон» на максимальном режиме.

Наконец, немного подсластите пилюлю. Несмотря на все недостатки, печь длительного горения из газового баллона не теряет популярности, к тому же успешно работает на опилках и различных горючих отходах.

Инструкции по варочной плите своими руками

Перед тем, как приготовить дровяную печь длительного горения, необходимо подготовить все необходимые электроинструменты:

  • инвертор сварочный;
  • болгарка, она же болгарка угловая;
  • Сверло
  • с набором сверл.

Примечание. Не будем здесь перечислять молотки с плоскогубцами, так как в доме хорошего хозяина всегда есть полный набор инструментов.

Конечно, вам понадобится старый пропановый баллон, из которого нужно выкрутить вентиль и обязательно перед резкой залить водой. Дело в том, что пропан тяжелее воздуха и его остатки не уйдут из баллона самостоятельно. Чтобы вытолкнуть их оттуда, просто используйте воду. Порядок дальнейшей работы зависит от выбранной конструкции.

Собираем печь трехходовую

Помимо баллонов, для изготовления буржуйки необходимо подготовить следующие материалы:

  • Лист толщиной 2 мм уйдет в зольную камеру и ребра, 3 мм – на двери;
  • кусок круглой трубы диаметром 100 мм – на трубу дымохода;
  • уголки или профильные трубы для ног;
  • асбест, а лучше – шнур асбестографитовый на уплотнитель двери;
  • стальной профиль 20 х 20 мм или арматура того же сечения – для усиления решетки.

Стыковка двух цилиндров (слева) и сварка дверной коробки (справа)

Наконечник. Ручки – замки с красивыми подушечками из эбонита купить проще, чем тратить время на самодельные. Чтобы придать печи современный вид, приобретите термостойкую краску (продается в аэрозольных баллончиках).


Чтобы прутки не гнулись от высокой температуры, их нужно укрепить сварными профилями.

В первую очередь распилить металл на заготовки по размерам, указанным на чертеже печи длительного горения, представленном в предыдущем. раздел.Технология изготовления печи следующая:

  1. В конце первого цилиндра прорежьте отверстие под дверью и отверстие в стене для выхода газов. У второй емкости отпилить дно, а в конце проделать отверстие под 100 мм трубу. Сделайте на стенках полукруглые вырезы, чтобы один цилиндр плотно прилегал к другому.
  2. Прорежьте прорези решетки. С внешней стороны приварите к нему усилители из профиля 20 мм.
  3. Сделайте зольник и дверные коробки, приварите их к кузову.Заодно установите ножки.
  4. Приварите двери и заделайте стыки с рамой. Установите створки и ручки.
  5. Используйте стенки отрезного цилиндра в качестве перегородок, приварив их внутри вертикального резервуара.
  6. Соедините две емкости друг с другом сваркой. Установить дымоходную трубу и ошпарить.
  7. Присоедините ребра теплообмена к обоим корпусам. На этом плита готова.

Несколько слов о том, как сделать плотные дверцы для печи длительного горения.Технология проста: из узких стальных полос, приваренных к внутренней поверхности полотна, формируется канал, куда впоследствии набивается графитно-асбестовый шнур. Главное, четко определить расположение паза. По окончании весь металл необходимо обезжирить и покрасить в 3 слоя с перерывами на просушку.

Наконечник. Перед покраской желательно расплавить сварную печь, чтобы выгорела вся старая краска.

Изготовление печи пиролизной двухкамерной

Схема сборки этой высокоэффективной буржуйки во многом схожа с «Коллайдером», используется всего 1 баллон с газом, а трубы диаметром 57 и 20 мм добавлены из материалов (в теплообменник и подача вторичного воздуха соответственно).Порядок действий следующий:

  1. В баке прорезать отверстия для загрузочной дверцы и под установку теплообменника. Размеры платформы для него – 260 х 200 мм.
  2. Сделайте зольник и установите двери, как описано выше. Привариваем ножки.
  3. Сделайте теплообменник, разрезав трубы в шахматном порядке между двумя листами металла. Соблюдайте межосевые расстояния, указанные на рисунке.
  4. Согните трубу диаметром 20 мм под углом 90 ° и приварите ее к теплообменнику.Присоедините последний к отверстию, вырезанному в цилиндре.
  5. Приварите вторичную камеру к дымоходу. Используйте полукруглую заготовку в качестве крышки, которая раньше была стенкой цилиндра. Обогреватель готов.

Этапы сборки дверцы топки – по центру укладывается негорючий утеплитель, по краям графитовый шнур

Примечание. При использовании стандартного баллона алгоритм работы не меняется, нужно только зольник сделать больше (размер указан на чертеже).

Немного о том, как правильно подать воздух во вторичную камеру печи длительного горения. Перед установкой конец трубки необходимо заглушить, а по бокам сделать 5-6 надрезов в виде буквы V. Затем труба вставляется в отверстие в верхней части теплообменника и ошпаривается. Если вы сделаете буржуйку своими руками из трубы, взятой вместо баллона, вам потребуется сварить заднюю стенку и переднюю панель из металла толщиной не менее 4 мм.


Такие прорези нужно сделать по бокам трубки – через них воздух проходит во вторичную камеру

Фото процесса сборки буржуйки

Устанавливаем обрамление дверок печи

Привариваем зольник из листового металла

Режем решетки и укрепляем их профилем для сварки

Привариваем зольную камеру к цилиндру

Ставим ручки и замки на двери

Вырезаем отверстия под трубы во фланцах теплообменника

Делаем буржуйку на видео

Утеплитель в сборе “Бубафоня”

Технология изготовления печи одна из самых простых.Возьмите газовый баллон на 50 литров, отрежьте верхнюю часть по заводскому шву, а затем выполните следующие действия:

  1. Сварите решетку из фасонных частей периодического профиля диаметром 20-24 мм и установите согласно чертежу. Вырежьте отверстие внизу и установите дверцу зольной камеры.
  2. В отрезном колпачке проделайте отверстие для воздуховода и приварите стальную полосу с внешней стороны для уплотнения цилиндра.
  3. Прикрепите дисковый груз с приваренными диффузорами к одному концу 57-миллиметровой трубы с помощью сварки и установите воздушную заслонку на другой.
  4. Установить дымоходную трубу.
  5. Вставьте воздуховод в топку и наденьте крышку.

Фактически 3 части – это вся печь Бубафоны

Для справки. Многие домашние мастера в печь типа «Бубафоня» не ставят решетку и дверцу зольника. Это упрощает работу, но усложняет операцию: после сжигания дров необходимо переворачивать корпус, чтобы вытряхнуть золу.


Монтаж решетки из арматурных стержней

Как установить буржуйку и дымоход

При размещении дровяных обогревателей важно соблюдать правила пожарной безопасности. Особенно это касается печей нашего специалиста, у которых верхняя часть может раскалиться докрасна при максимальных условиях эксплуатации. Вот требования:

  1. В гараже или в загородном доме из кирпича или других негорючих материалов минимальное расстояние до стен помещения не нормируется. Но любые горючие предметы или конструкции должны находиться не ближе 50 см от корпуса печи.
  2. В теплице буржуйку нельзя ставить близко к растениям и стеклянным наружным стенам.
  3. В деревянном доме полы под печью покрыты металлическим листом, выступающим из печи на 700 мм. Ближайшие стены также покрыты металлом для предотвращения возгорания.

Отдельный вопрос, из чего сделать дымоход для печки. Алюминиевая гофра точно не подходит, так как температура газов на выходе достигает 200-400 ° С в зависимости от режима работы. Какие варианты действительны:

  • труба стальная обыкновенная с тонкими стенками;
  • дымоход из кровли или нержавеющей стали;
  • сэндвич-дымоход изолированный.

Дымоходный канал лучше проложить под углом (слева), чем просто вертикально (справа)

Наконечник. Лучше брать последний вариант дымохода – двустенную трубу с утеплителем из базальтового волокна посередине.

Для обеспечения хорошего сцепления верх трубы размещают на высоте 4 м или более, если измерять от решетки. Буржуйка Bubafony особенно требовательна к сквозняку; для него следует сделать отвод газов повыше, чтобы потом не возникало вопросов, почему печь дымит в комнату.В идеале вертикальный участок дымохода должен заканчиваться сборником конденсата, хотя многие домашние мастера этого правила не придерживаются.

Кстати, правильный дымоход позволяет повысить КПД печки-буржуйки. Это достигается двумя способами:

  1. В гараже или теплице дымоход удлиняют и укладывают под углом, а другим концом помещения выходит на крышу, как показано выше на фото. Таким образом, горящие продукты сгорания передадут больше тепла внутреннему воздуху.
  2. На вертикальном участке дымохода устанавливается теплообменник, подключаемый к системе водяного отопления дома или коттеджа. Минус: из дымоходного канала печи длительного горения надо будет почаще удалять сажу.

Схема подключения водяного теплообменника, стоящего на дымоходе

Теплообменник самоварного типа, установленный на дымоходе, нельзя подключать напрямую к водопроводной сети. Существует опасность закипания охлаждающей жидкости и поломки трубопровода.Лучше использовать схему подключения через емкость с водой – теплоаккумулятор, который также можно сделать своими руками из газового баллона. Ознакомиться с описанием и чертежами его конструкции можно.

Буржуйка – небольшая самодельная металлическая печь, получившая распространение в первой половине 20 века. Позже, с появлением централизованного теплоснабжения, его популярность упала. Вторая волна его массового использования пришлась на годы Великой Отечественной войны, а третья – в 90-е годы того же века для отопления загородных домов.Сегодня буржуйки чаще используют в гаражах или подсобных помещениях. В чистом виде, без переделок, они неэкономичны: горючее «поедают» как буржуйские, но если перестать «кормить», быстро остывают. Самый простой вариант сделать – это газовая плита из газового баллона. Обшивка уже готова, нужно просто вырезать отверстия для заправки горючего и зольника, прикрепить к ним дверцы, приварить ножки и дымоход (диаметром 150 мм и не меньше).

Цилиндр в такой духовке можно ставить вертикально или горизонтально.Он быстро нагревается, но также остывает сразу после того, как топливо перестает гореть. Тем не менее, для того, чтобы быстро убрать гараж или дачу от минусовых температур или растопить в осенне-весеннюю погоду – отличный вариант.

Какой цилиндр взять на печку?

Понятно, что за кузов пойдет баллон с газом. Но они бывают разных размеров. Самый маленький из 5 литров не стоит использовать для изготовления печей: слишком малы объемы и он не может ничего нагреть.Также есть баллоны на 12 и 27 литров. Из них получится маломощный агрегат для совсем небольшого помещения: больше 3 и 7 Киловатт тепла из них получить нельзя. В принципе, это может быть пеший вариант, но вес будет солидным.

Оптимальный вариант стационарной буржуйки в гараже или на даче – газовый баллон на 50 литров. Высота 850 мм, диаметр – 300 мм. Объем и толщина стенок достаточно велики, чтобы сжечь любое топливо. При этом он не очень тяжелый, с ним можно работать в одиночку.Буржуйка из пропанового баллона на 50 литров – лучший вариант.

Промышленные газовые баллоны объемом 40 литров имеют примерно такой же объем, диаметр менее 250 мм, высоту больше, стенки толще. Фреоновую баллонную плиту, с той же мощностью, которую можно получить из нее, будет сложнее сделать: масса большая, а она длинная. Укорочив высоту примерно до 700 мм, можно сделать небольшую толстостенную буржуйку, которая будет немного дольше греться, но немного лучше будет «держать» тепло.

Важно! При работе с газовыми баллонами соблюдайте технику безопасности!

Как безопасно разобрать газовый баллон: безопасность смотрите в этом видео.

Из чего и как делать двери

Двери для буржуйки можно купить литые. На воздуходувке потребуется небольшая высота и побольше – для укладки топлива. Есть уже готовые блоки – проточная дверца с нагнетателем в одной конструкции. В этом случае в вырезанное по размеру отверстие вваривается сваренная по размерам рама из углов, и к ней уже прикручивается отливка.Чтобы не выдувать трещины, по периметру выреза под дверцу приваривается небольшой бортик – 1-2 см полоска металла.

Двери нельзя покупать, а использовать вырезанный кусок стены из воздушного шара. Тогда вам понадобятся какие-то петли или детали от замены. С петлями все понятно: размечаем места, привариваем. Есть такой интересный вариант самодельных петель: несколько звеньев толстой цепочки.

К такой двери нужно будет приварить защелку.

С решеткой или без?

В самом простом варианте решетки нет. Если цилиндр маленький или расположен горизонтально, то изолировать часть внутри проблематично. В этом случае конструкция буржуйки из баллона довольно проста: корпус, поставленный на ножки, имеет одну дверцу, в верхней части приварена труба для подключения дымохода. Все. Вся печка.

На фото выше представлены примеры таких простых духовых шкафов. В них для улучшения теплопередачи к корпусу снаружи приваривают полосы металла.В верхней части, помимо дымовой трубы, есть еще один выход – на него устанавливается крышка, и этот выход используется как плитка для приготовления, подогрева чая.

Если вы все же хотите сделать решетку в буржуйке из горизонтально установленной емкости, придется сварить нижний поддон для сбора золы. Ниже представлен рисунок и фото практической реализации.

В вертикальном исполнении печи чаще всего устанавливают от баллона. В этом случае место выделить проще.Обычно внутрь приваривают прутки толстой арматуры: чугунную решетку подходящего размера найти сложно. Но этот вариант плох, потому что фурнитура быстро выгорает, а ремонт усложняется: старую фурнитуру снимают, новую приваривают. Внутри можно сварить куски толстого уголка или арматуры (как на фото), отдельно сварить решетки из арматуры и по углам уложить их отдельно.

В этом видео рассказывается, как своими руками сделать печь из газового баллона – решетки делают из арматуры.

Лучшее рассеивание тепла

Самая большая проблема буржуазии – неэффективное использование тепла. Большая его часть буквально летит в дымоход. С этим недостатком эффективно борются в топках топочного сжигания с дожиганием дымовых газов типа (также, кстати, может изготавливаться из газового баллона) и.

Вариант буржуйки из пропановых баллонов с вторичным дожиганием по КПД выше, чем у «обычных» моделей.

Еще один способ улучшить теплопередачу – удлинить дымоход, тем самым увеличивая количество тепла, которое остается в помещении.При проектировании такого ломаного дымохода лучше избегать горизонтальных участков, а особенно участков с отрицательным уклоном.

Эта газовая баллонная печь работает на дровах. Повышенное тепловыделение за счет длинного сломанного дымохода

Другой вариант использования тепла дымовых газов – это приварить вертикальную дымовую трубу к горизонтально расположенному корпусу цилиндра. За счет большей площади теплоотдача будет выше. Только нужно будет создать хорошую тягу, чтобы дым не уходил в комнату.

Вы можете сделать это так же, как в банных печах: натянуть сетку на металлическую трубу, в которую можно засыпать камни. Они будут отбирать тепло от трубы, а затем передавать его в комнату. Но. Во-первых, пока камни не нагреются, воздух будет медленно прогреваться. Во-вторых, подходят не все камни, а только круглые, которые лежат вдоль рек. Причем равномерно окрашен без включений. Других нельзя заснуть: они могут взорваться от высоких температур не хуже, чем осколочный снаряд, или испустить радон, который в значительных концентрациях очень вреден.

Но у этого решения есть свои преимущества: во-первых, труба не горит. Камни излучают даже тепло. Во-вторых, после того, как плита погаснет, они будут поддерживать температуру в помещении.

Часто нужно быстро утеплить комнату. Для этого можно использовать обычный вентилятор, который будет обдувать корпус и / или трубу печи. Но та же идея может быть реализована и в стационарном варианте: в буржуйку в верхней части вварены сквозные трубы.С одной стороны, к ним прикреплен вентилятор (термостойкий, лучше – с несколькими скоростями, чтобы можно было регулировать температуру).

Еще один вариант, позволяющий добиться активного движения воздуха по стенкам корпуса и не использовать вентилятор: сделать кожух вокруг корпуса на расстоянии 2-3 см, но не сплошным, а с отверстиями снизу и сверху. . По такому принципу работают или металлические печи для бани.

Один из вариантов такого кожуха вокруг горизонтально расположенного цилиндра виден на фото ниже.Через щели, которые находятся внизу, всасывается холодный воздух, расположенный у пола. Проходя по раскаленному корпусу, он нагревается и выходит сверху.

Принцип не нов, но не менее эффективен. Как выглядит готовая печь с таким кожухом, смотрите фото ниже.

Вот еще один кожух, сделанный вокруг буржуйки из горизонтально расположенного цилиндра. Обратите внимание на нестандартное крепление двери.

Самодельный котел из газового баллона для нагрева воды можно сделать по такому же принципу: вокруг баллона приварить водяную рубашку, и подсоединить ее к радиаторам.Только не забывайте, что в системе должен быть расширительный бачок объемом 10% от общего рабочего объема.

Как сделать буржуйку из газового баллона и как ее улучшить вы теперь знаете. Посмотрите еще одно видео об интересном варианте комбинированной печи для дачи или гаража из кирпича и газового баллона.

С наступлением холодов актуальным становится вопрос утепления. Это особенно важно для комнат, которые вы посещаете время от времени. Сюда входят гаражи, мастерские и подсобные помещения, где было бы нецелесообразно устанавливать стационарную систему.В некоторых случаях это совершенно невозможно, но если вам не удается обойтись без отопления, можно своими руками сделать плиту из газового баллона.

Рекомендуется использовать один из двух вариантов, первый предполагает создание системы на электричестве, а второй – на твердом топливе. К последним можно отнести буржуйку, создать которую сможет даже неопытный домашний мастер. Основным элементом этой конструкции будет выступать корпус, в нем необходимо будет проделать два отверстия, через которые внутрь будет проходить топливо.В системе должен быть вентилятор и дымоход. Последний элемент часто подключается к отсеку, в котором собирается зола. Для облегчения чистки духовку придется оборудовать в этом месте еще одну дверцу.

Если делать печь из газового баллона своими руками, то дымоход не следует укладывать коротким путем, при этом большая часть тепла будет улетучиваться наружу. Такой подход нельзя назвать рациональным, поэтому специалисты советуют оборудовать трубу ломанной формы. Так вы сможете повысить эффективность обогревателя.В качестве топлива можно использовать уголь, дрова, старую одежду и даже бытовой мусор. Буржуйка также привлекает мастеров своей простотой, а также универсальностью, ведь с ее помощью можно не только отапливать помещения, но и готовить еду.

Подготовка к работе

Если вы собираетесь делать печь из газового баллона своими руками, то сначала необходимо подготовить емкость к работе. Эту процедуру нужно проводить обязательно, иначе газ может взорваться от искры, возникающей в процессе резки.Мастер должен открутить вентиль и дать уйти оставшемуся газу. После этого емкость следует перевернуть и слить конденсат. Его запах нельзя назвать приятным, поэтому стоит собрать остатки в сосуд.

Баллон устанавливается вертикально и заполняется водой, это удалит оставшийся газ внутри, после того, как баллон перевернут на бок, что позволит жидкости стекать, теперь баллон можно начинать резать. Перед началом работ важно определиться, как будет располагаться буржуйка: горизонтально или вертикально.

Первый вариант печи

Духовка из газового баллона своими руками на дереве может быть изготовлена ​​на основе горизонтальной конструкции. Первоначально необходимо будет отрезать верхнюю часть цилиндра, а затем установить ее внутрь. Его следует делать из арматуры, размещая элементы змейкой. Монтаж колосниковой решетки сопровождается сваркой, после которой можно делать лицевую часть топки. На стальном листе нужно очертить контур круга, диаметр которого будет равен внешнему контуру цилиндра.Затем деталь вырезается, а внутри круга намечаются два прямоугольных отверстия. Первый нужен для подачи топлива, а второй будет выступать в роли нагнетателя.

Основная ступень

Если вы сделаете печь из газового баллона своими руками, можете рассмотреть фото в статье. С помощью болгарки или стамески необходимо будет вырезать намеченные отверстия, о которых шла речь выше. Готовый чехол следует укрепить сваркой штор и установить на них двери.Последние следует заделать асбоцементным шнуром. На этом можно считать, что лицевая часть печи готова, можно приступать к работе над тыльной. На этом этапе предусматривается обустройство дымохода, для чего нужно проделать отверстие размером, равным диаметру трубы. В нем устанавливается дымоход нужной формы, который должен быть выполнен из толстостенной трубы.

Изготовление вертикальной печи

Если вы сделаете печь из газового баллона своими руками, вам пригодится пошаговая инструкция.Если нужно выполнить вертикальное строение, можно использовать один из двух способов. Первые предусматривают внушительный объем работ, они связаны с резкой, однако этап монтажа будет сопровождаться меньшими трудностями. Если вы решили выбрать именно такой способ, то с помощью болгарки нужно избавить емкость от верха. Второй способ сэкономит время, электроды и силы, но его нельзя назвать удобным. В этом случае верх должен стоять на своем месте.

Какой бы метод вы ни выбрали, спереди вам нужно будет вырезать большое отверстие для горения.Ниже находится отверстие меньшего размера для очистки и продувки. При изготовлении плиты из газового баллона своими руками на длительное горение применяется та же технология. Отверстия могут иметь произвольные размеры. На следующем этапе подготавливаются решетки к монтажным работам, в первом случае эти элементы опускаются через верх, но вторая технология не дает возможности установить решетки таким образом, необходимо будет вводить их снизу. , что крайне неудобно.

Герметичность и установка дымохода

Если он будет из газового баллона, то на следующем этапе нужно установить завесы, а затем приварить их к отверстиям.Двери проклеены асбоцементным шнуром, что гарантирует отличную герметичность. Не забывайте, что для дымохода еще нужно проделать дыры. Через отверстие, которое находится в верхней крышке, будут выходить выхлопные газы и подаваться кислород. Его размеры должны соответствовать диаметру трубы. Можно предусмотреть боковой отвод дыма. В этом случае нужно поработать сбоку корпуса. Специалисты в некоторых случаях советуют оснастить колено, но можно сделать совершенно прямой вывод.Если цилиндр лишился верхней части, то дымоход можно установить сверху.

Производственная печь

Печку своими руками из газового баллона на тренировке легко сделать. Его конструкция несложная. Можно использовать листовой металл, для этого нужно сделать две камеры сгорания, к одной из которых прикреплены ножки. Два отсека соединены трубкой с отверстиями, и установка этого элемента осуществляется на верхней камере. Все эти работы предполагают использование сварочного аппарата и наличие определенных навыков мастера.Если вы хотите сократить время, воспользуйтесь газовым баллоном. Он имеет толстые стены и обеспечит пожарную безопасность. Подачу воздуха в одну из камер необходимо сделать регулируемой; для этого устанавливается заслонка, которую при необходимости можно открыть. Камера, куда будет подавать отработанное масло, должна получиться разборной, чтобы ее можно было очистить. Дымоход располагается вертикально, наклонных и горизонтальных участков быть не должно. Для хорошей тяги дымоход нужно выбирать такой, чтобы его длина составляла четыре метра и более.

Технология работы

При изготовлении печки из газового баллона в конце прогона необходимо отрезать нижнюю и верхнюю части от бака, получившиеся половинки составят основу разборной камеры сгорания. Нижняя часть должна быть оснащена металлическими ножками, а в верхней проделывается отверстие, в которое устанавливается труба с регулировочной пластиной. В центральной части должно быть отверстие, к которому приваривается труба, соединяющая два отсека. В соединительном элементе необходимо проделать отверстия для воздуха.Средняя часть бака пойдет на изготовление вторичной камеры сгорания, которая крепится к соединительной трубе. Завершающим этапом станет изготовление и установка дымохода, что может оказаться проблематичным из-за внушительной длины детали.

Если вы будете делать печь из газового баллона своими руками, то размеры следует выбирать самостоятельно, эти параметры не так важны по той причине, что конструкцию можно легко отрегулировать. В гаражах и мастерских, а также в подсобных помещениях в редких случаях бывают идеально ровные полы.Чтобы правильно установить духовку и обеспечить ее пожарную безопасность, необходимо сделать ножки регулируемыми по высоте.

Если вы заметили, что масло брызгает из камеры сгорания, необходимо остановить устройство, дождаться полного остывания поверхностей и слить топливо. В отсеке должно быть не более 2/3. Если добыча закипает, необходимо уменьшить подачу воздуха с помощью регулировочной заслонки. Для достаточно интенсивной тяги нужно периодически чистить бак и дымоход.Избавиться от копоти на верхней части изделия получится постукиванием.

Заключение

Изготовление и эксплуатация такого нагревательного прибора очень дешевы. Это также связано с тем, что отработанное масло можно легко купить или практически бесплатно взять на СТО. Если вы автолюбитель, то для масла у вас может быть специальный бак, в который вы будете собирать добычу, полученную в теплое время года.

Частный дом отапливается, как правило, автономной системой отопления.Но хозпостройки и гаражи не нужно отапливать круглосуточно, и в то же время без тепла обойтись совершенно невозможно, особенно зимой в гараже при работе с автомобилем. По временному варианту можно обогреть подсобное помещение или гараж электрическим обогревателем, но такое решение приводит к затратам, так как электричество сегодня является дорогостоящим ресурсом.

А вот вариант маленькой твердотопливной печки будет не только экономичнее, но и удобнее, так как небольшая печка своими руками или печь-ракета совершенно энергонезависимая, компактная и мобильная.Самая простая печь в изготовлении из газового баллона на пропане емкостью 50 литров, так как почти не требует шовной сварки.

Пропановые баллоны сделаны из толстой стали, и печь, в основе которой лежит газовый баллон, очень скоро перегорит. Для успеха вам понадобится сварочный аппарат и мастерство сварщика, так как вам потребуются качественные характеристики и хорошая сварка швов. Сварные швы бывают сплошными, а не прерывистыми, так как конструкция должна быть полностью герметичной, это главное требование к печке-буржуйке.

Работа и строительство

Про дизайн – радует своей простотой. Количество дверей – две: зольник, он же нагнетательная камера, и топка. Дымоход можно прорезать в задней или верхней части корпуса цилиндра.

По принципу действия сложностей тоже немного: кладут топливо на решетку, поджигают и наблюдают стремительный нагрев металлического баллона. Свойство металлов быстро нагреваться и так же быстро отдавать тепло, и охлаждаться хорошо известно, поэтому вам придется наблюдать за печью и периодически закладывать дрова в топку.По КПД данного агрегата – он низкий, а дров нужно много. А вот печь на твердом топливе и дровах кушать любая – здесь нет капризов, это одно из достоинств данной конструкции. всеядная буржуазия – общеизвестный факт, подходят не только бревна, торф и уголь, но и много видов бытового мусора, бумаги и тряпки, столярных отходов и т. д.

Два важных момента: первое – металлические печи много работают эффективнее, если они облицованы кирпичом, а можно использовать обычный керамический кирпич (не огнеупорный), а кладку выполнить с добавлением глины в раствор.Обязательным условием является наличие воздушного зазора 50 – 100 мм между горячим металлом и кирпичной кладкой.

Второй момент – для увеличения теплоотдачи буржуйки монтаж дымохода следует производить не вертикально, а под углом, длину дымохода увеличивать, проводя его по стенам и потолку. Такой сломанный дымоход поспособствует более полному сгоранию топлива, в том числе и небольшого остатка. Для получения экономайзера выход дымоходной трубы из корпуса печи делают вертикальным, как и положено по правилам теплотехники, но тогда труба идет под углом или в виде ломаных отрезков.В этом случае раскаленные дымовые газы не смогут сразу улететь на улицу, но почти все тепло отдадут помещению. Конечно, такая печь с дымоходом будет стационарной.

Работы по изготовлению печки из баллона

Прежде всего, бывший пропановый баллон освобождается от постоянно присутствующих остатков газа. Осторожно открутите клапан и направьте струю в обратном направлении. Газовая струя видна глазу, а когда она высыхает, необходимо слить из баллона конденсат – крайне неприятное вещество с резким неприятным запахом.Переворачивая емкость и сливая конденсат в ненужную емкость, а затем утилизируя ее, можно избавиться от ненужного запаха. Следует следить за тем, чтобы конденсат не попадал на пол или мебель в доме, так как избавиться от этого запаха будет сложно. Лучше всего готовить емкость не в помещении, а подальше от всех построек.

После освобождения баллона его снова переворачивают и в вертикальном положении заполняют водой под горлышком.Вода вытеснит последние остатки газовой смеси. Затем баллон кладут на бок и сливают воду. После этого баллон полностью безопасен и к нему можно применять электрическую или газовую сварку, а также резку болгаркой.

Буржуйка из баллона, как и все другие модели буржуйок, бывает вертикальной и горизонтальной. Второй считается наиболее простым, традиционным и «технологичным» в исполнении.

Краткая технологическая последовательность горизонтальной буржуйки:

  • Отрезать крышку цилиндра.Инструмент – Болгарка
  • Сделайте отверстие для установки дымохода в задней или верхней части корпуса. Диаметр сопла может быть в пределах 80 – 120 мм.
  • Для передней стенки печи потребуется металлический лист большой толщины. Не менее 4 мм и достаточно большого размера, чтобы вырезать круг диаметром, равным диаметру цилиндра. Для воздуходувки он – зольник, а для камеры сгорания по кругу болгаркой или стамеской вырезают два прямоугольных отверстия. Аккуратно вырежьте, чтобы получилась основа для дверей.Окно печи можно заделать, уложив асбошноровый шнур изнутри по контуру отверстия. После приваривания петель к вырезанным прямоугольникам получаются двери.
  • Арматурные стержни, изогнутые змейкой, могут служить решеткой. Прикрепите получившуюся решетку к внутренней поверхности цилиндра под сварку – это упрощенный метод. Немного сложнее, но практичнее для дальнейшей эксплуатации будет поставить решетку на приваренные к боковым частям цилиндра уголки.
  • Ножки для печки – очень важный элемент. Ножки можно сделать из стальной трубы, достаточного диаметра 32 – 50 мм. Ножки также можно приварить к внешней стороне емкости.
  • В последнюю очередь делается стыковой шов, соединяющий цилиндр и переднюю часть печи с отверстиями для топки и нагнетателя.
  • Печь будет готова после подключения дымохода из стальной трубы. Первая печь покажет герметичность конструкции. Как правило, при аккуратном исполнении и хорошем проплавлении шва печь работает исправно.

Вертикальную буржуйку из баллона сделать можно двумя способами. Принципиальных отличий от горизонтальной конструкции нет, разве что ножки не требуются для вертикальной установки.

  1. Способ первый: труднее резать и сваривать, но удобнее в монтажных работах. Начало работы – как при изготовлении горизонтальных буржуй. Крышка цилиндра срезается и внутрь устанавливается решетка из стальной арматуры. Сбоку прорезаны отверстия под нагнетательную и топочную камеры.
  2. Второй способ: металл резать почти не нужно, а вот печь собрать сложнее. Крышка не прорезается, а решетка фурнитуры устанавливается через щелевое отверстие топочной камеры. Работать в таких стесненных условиях очень неудобно, а вот плита почти прочная.

Изготовление баллонной ракетной печи

Отличия буржуйских и струйных печей:

  • Ракетная печь имеет более высокий КПД. Причина в особой организации движения раскаленных дымовых газов, в том числе угарного газа CO, внутри топки, в данном случае цилиндра.Траектория этого движения особенно длинная и сложная, а теплоотдача соответственно выше. Ракетная печь из того же баллона на 50 литров сможет обогреть помещение большей площади по сравнению с буржуйским вариантом.
  • Конструкция ракетной печи дополнена внутренней частью – квадратной трубой, снятой снизу со стального бака. На концах патрубок не закрывается, а его внешняя часть служит камерой сгорания, а внутри образуется открытый дымоходный канал, по которому нагретый воздух поступает в цилиндр.
  • Дымоход подключается не на верхнем, а на нижнем уровне конструкции, так как потоки горячих дымовых газов, дыма и нагретого воздуха также пойдут сверху вниз и полностью заполнят баллон.

Ракетная печь намного сложнее буржуйки; Для этого потребуются дополнительные узлы и детали. Снять дымоход снизу сложнее, а установка квадратной трубы внутри цилиндра и обеспечение потока воздуха на двух уровнях, первичном и вторичном потоках, усложняют изготовление.Ракетные печи из газовых баллонов сделать проще, так как есть готовый герметичный корпус из толстой стали заводского изготовления. Резка требуется только для устройства отверстий для подключения дымохода и под дверцу камеры сгорания.

Топка ракетной топки выполняется как для топок длительного горения, методом нагрева до «теплой трубы». Первым делом необходимо заложить легкое горючее топливо (бумага, солома, ветки и листья). Когда дымоход прогреется, сделайте закладку на топливо из угля или дров.Ракетные печи получили свое название отчасти благодаря своим характеристикам – при неправильной эксплуатации (очень сильная тяга с открытым нагнетателем) можно получить поток огня сверху и звук, напоминающий турбинный или, как говорится, взлет ракеты.

Ракетная печь требует особого подхода, так как на каждый вид топлива нужна экспериментальная настойка. Чтобы определить режим печи, в начале процесса полностью откройте дверцу воздуходувки и наблюдайте. Как только печка переходит в штатный режим – начинает «гудеть», постепенно закрывается заслонка воздуходувки, уменьшая подачу воздуха и тягу.Когда печка перестает гудеть и «шуршит», зазор между дверцей нагнетателя и корпусом оставляют в определенном положении.

Можно было комфортно работать круглый год, должна быть система отопления. Чаще всего в гаражах можно встретить так называемые буржуйки. Такие печи изготавливаются быстро и просто из минимального количества материалов. Некоторые буржуйки служат не только для обогрева, но и для приготовления пищи.

В статье будет рассмотрен пример создания буржуйки для гаража из обычного газового баллона.

Материалы и инструмент для изготовления:
– газовый баллон;
– болгарка;
– ножовка по металлу;
– молоток;
– сварка;
– лист бумаги, маркер;
– трубы для дымохода;
– петли для подвесных дверей.

Шаг первый. Подготовка к воздушному шару

Опасно!


Перед тем, как приступить к созданию буржуйки из газового баллона, нужно ее обезвредить, так как при резке она может взорваться.Чтобы обезвредить воздушный шар, автор рекомендует сжечь его на костре в безлюдном месте.

Чтобы сжечь баллон, сначала нужно открутить вентиль и спустить весь газ. Также баллон можно перевернуть и слить из него оставшийся газ. Далее нужно снять вентиль. Для этого берется ножовка и с ее помощью делается надрез в основании клапана глубиной около 2 мм. Затем клапан сбивается точным ударом молотка.

При стрельбе баллон ставится горизонтально и засыпается дровами, которые затем поджигаются.По словам автора, такой способ обжига безопасен, так как баллон нагревается постепенно и пламя не проникает. Но все же после того, как дрова будут подожжены, желательно отойти на безопасное расстояние.

Step Two Hood
После того, как цилиндр остынет, можно смело приступать к работе, теперь он уж точно не взорвется. Для начала вам понадобится мел и болгарка. В верхней части емкости нужно мелом прорисовать дырочку под будущую вытяжку. Диаметр отверстия должен быть таким, чтобы потом к этому месту можно было приварить трубу для вытяжки.Отверстие и труба должны быть такими, чтобы обеспечивать хорошую тягу печи, иначе дым уйдет в гараж.




Шаг третий Изготовление печи и зольника

Теперь нужно снова вооружиться мелом и определить место под топкой и зольником. Оба эти отсека будут расположены на дне контейнера. Затем с помощью болгарки можно вырезать два отверстия. В результате останутся два куска металла, их нужно законсервировать, так как из них будут сделаны дверцы для печки.

В то же время зольник будет работать как воздуходувка для лучшего горения.


Шаг четвертый Изготовление решетки
Эта решетка устанавливается в цилиндре между топкой и зольником. На него будут уложены дрова. Такой мангал можно купить или сделать своими руками. Для его изготовления подойдет стальной уголок или металлические пластины. Еще можно проделать отверстия в стальной пластине подходящего размера. Далее внутри емкости приваривается решетка, как на фото.

Чтобы точно рассчитать размер при самостоятельном изготовлении решетки, дно емкости нужно положить на лист бумаги и затем обвести маркером или краской. Получившийся круг нужно вырезать, в результате получится выкройка.




Шаг пятый Завершающий этап сборки
На заключительном этапе буржуйка уже полностью собрана. Здесь уже нужно поработать над сваркой.Двери навешиваются сваркой. Как вариант, вы также можете использовать дрель и болты с гайками, но это более длительный процесс.

Также нужно помнить о сборке и сварке дымохода, он собирается из труб подходящего диаметра. Чтобы получить как можно больше тепла, дымоход нужно сделать максимально длинным. Будет здорово, если вы пропустите его по всей длине гаража. К верхней части баллона приваривается дымоход.

Вот и все, буржуйка почти готова.В принципе, его уже можно попробовать растопить. Если тяга слабая, можно попробовать удлинить трубу вверх. Также к буржуйке можно приварить металлические ножки, если это необходимо, в крайнем случае можно поставить еще и на кирпичи.




Еще автор решил усовершенствовать буржуйку, чтобы она могла нагревать чайник или готовить что-нибудь поесть. Для этих целей в верхней части была встроена горелка. Он сделан из задних тормозных барабанов от автомобиля.

В качестве дров для такой печи годится все, что горит. Автор чаще всего использует старые деревянные оконные рамы, которые выбрасываются в большом количестве. Их древесина часто бывает сухой, и такое топливо дает много тепла. Буржуйка прогревается за 20 минут. Чтобы буржуйка была красивее, ее можно покрыть термостойкой краской или грунтовкой.

Руководство по дровяной печи

Благодаря экологичному возобновляемому источнику топлива, повышению эффективности и ностальгическому очарованию дровяные печи начинают возвращаться.В этой статье обсуждаются различные типы дровяных печей, способы дальнейшего повышения их энергоэффективности и важное текущее обслуживание, которое им требуется.

Эта статья охватывает:

  • Преимущества и недостатки дровяной печи.

  • Виды печей.

  • Как повысить эффективность дровяной печи.

  • Что обычно может пойти не так.

  • Текущее обслуживание.


ПРЕИМУЩЕСТВА И СНИЖЕНИЯ


В отличие от традиционных каминов, которые не являются энергоэффективными (некоторые камины имеют даже «отрицательную» эффективность, потому что они втягивают в ваш дом очень много холодного воздуха для сжигания, который идет прямо в дымоход), дровяные печи, с другой стороны, могут иметь энергоэффективность на уровне до 90 процентов! А с новыми правилами EPA, нынешние конструкции дровяных печей значительно снизили выбросы в атмосферу.

Вот некоторые из преимуществ дровяных печей:
  • Экологичный возобновляемый источник топлива.
  • Высокая энергоэффективность.

  • Некоторые модели можно использовать для медленного приготовления.

  • Если у вас есть доступ к недорогим запасам древесины, вы можете значительно снизить расходы на отопление дома.

  • Они могут добавить очарование старины в интерьер вашего дома.

  • И они могут работать даже при отключении электроэнергии.


Но у дровяных печей есть и недостатки:
  • Если у вас есть члены семьи, страдающие респираторными заболеваниями, например астмой, дровяные печи могут быть не лучшим выбором для вашего дома.

  • Большинство моделей требует активного участия (обработка древесины, наблюдение за температурой обжига, удаление золы и т. Д.).


ВИДЫ ДЕРЕВЯННЫХ ПЕЧЕЙ


Существует несколько видов дровяных печей, у каждой из которых есть свои достоинства и недостатки: каталитические; некаталитический; пеллетные печи; буржуйки; и уличные печи.

Каталитические дровяные печи



Каталитические и некаталитические относятся к конструкции дровяных печей, которые позволяют снизить выбросы в атмосферу и работать эффективно.Каталитические печи используют каталитические камеры сгорания, а некаталитические печи предназначены для рециркуляции дыма и его повторного сжигания. Каталитическая плита отправляет выхлопные газы от огня через преобразователь в форме сот, встроенный в агрегат. Внутри конвертера дымовые газы и частицы снова нагреваются и снова загораются, что приводит к более длительному возгоранию с более равномерным нагревом. Каталитические установки приводят к меньшему загрязнению и более общему использованию энергии огня.

Каталитическая дровяная печь, как правило, дороже и требует большего обслуживания, чем некаталитическая.Преобразователь необходимо регулярно чистить, а грязные дрова, сжигаемые в печи, приведут к более быстрой деградации внутренних деталей.

Некаталитические дровяные печи



Более распространенные на рынке и менее дорогие некаталитические агрегаты менее эффективны, но намного проще в обслуживании. Эти блоки хорошо изолированы и имеют большую перегородку, которая приводит к очень горячему потоку газа, что при правильном использовании приводит к довольно эффективному возгоранию. В отличие от каталитических агрегатов, весь выхлоп выходит прямо наружу, что приводит к несколько большему количеству загрязняющих веществ и меньшему равномерному нагреву; однако многие люди предпочитают некаталитические агрегаты просто потому, что они производят красивый ревущий огонь.

В некаталитических печах используется хорошо изолированная топка. Эта изоляция удерживает тепло, создавая горячую среду, которая способствует более полному сгоранию, а вторичная камера сгорания сжигает больше газов и частиц сажи. Некаталитикам не нужно столько внимания, как каталитикам, в первую очередь потому, что у них нет камеры сгорания, которую нужно обслуживать.

Если вы не уверены, какую установку выбрать: каталитическую или некаталитическую, подумайте о сумме, которую вы готовы потратить, и о том, какой объем технического обслуживания вы готовы провести в сравнении с требуемым типом пожарной эффективности.Если вы готовы сделать немного больше для обслуживания печи и вам нравится идея эффективного пожара с минимальными отходами, тогда вы можете инвестировать в каталитические установки. Но если вы цените рев хорошего огня и хотите снизить первоначальные затраты, то вы можете склониться к некаталитической плите.

Пеллетные печи



Пеллетные печи – это относительно новый тип дровяной печи, который становится все более популярным. В пеллетных печах используются древесные гранулы размером 1/2 дюйма, изготовленные из отходов лесопиления, таких как уплотненные опилки или биомасса.Гранулы приобретаются в мешках по 40 фунтов, которые можно загружать в бункер, который автоматически подает гранулы в дровяную печь на постоянной основе. В среднем за зиму печь на гранулах может использовать около 6 тонн гранул для постоянного отопления, в зависимости от размера печи и дома, который она отапливает.

Печи буржуйки



Горшечные печи – это чугунные печи цилиндрической формы с большой выпуклостью в центре. Горшечные печи обычно имеют небольшую плоскую поверхность, которую можно использовать для нагрева воды или приготовления пищи в небольшой кастрюле.Благодаря своему неповторимому внешнему виду пузатые печи могут значительно украсить ваш дом.

Уличные печи



Дровяная печь на открытом воздухе – это дровяная печь с водяной рубашкой, которая находится на открытом воздухе. Печь заключена в нечто похожее на небольшой хозяйственный сарай. Горячая вода, производимая печью, циркулирует по подземным трубам, которые можно использовать для обогрева открытых гидромассажных ванн, проездов и т. Д., Или горячая вода может подаваться в ваш дом для горячего водоснабжения, отопления и т. Д.Находясь на улице, их можно расположить рядом с местом для хранения дров (полезный аксессуар: стеллажи для дров).

КАК ПОВЫШИТЬ ЭФФЕКТИВНОСТЬ ДЕРЕВЯННОЙ ПЕЧИ


Хотя дровяные печи очень энергоэффективны, вы все же можете кое-что сделать, чтобы повысить их эффективность и повысить эффективность обогрева дома.

Например, вы можете направить наружный воздух прямо в дровяную печь. В результате воздух, необходимый для горения, втягивается непосредственно снаружи в печь, а не втягивает уже нагретый воздух изнутри вашего дома.

Точно так же вы можете слегка взломать окно, которое находится ближе всего к вашей дровяной печи, чтобы воздух для горения втягивался и нагревался там, а не через трещины и отверстия в другом месте вашего дома, где он должен нагреваться за счет отопления вашего дома. система.

Некоторые модели дровяных печей имеют вентиляторы, которые могут быть прикреплены к ним, что позволяет отводить тепло от печи дальше в комнату и ваш дом.

Вентилятор дверного проема, который устанавливается в верхнем углу дверного проема, может быть хорошим способом отвести тепло в другие комнаты.

Если в вашем доме есть воздуховоды с принудительным обогревом или охлаждением, то вы можете использовать вентилятор этой системы с ручной настройкой, чтобы помочь циркулировать тепло по дому.

А сжигание твердой древесины, а не более мягкой и менее плотной, поможет вашей дровяной печи работать более эффективно.

ЧТО ТИПИЧНО МОЖЕТ ПОЙТИ НЕПРАВИЛЬНО


Ниже приводится список некоторых типичных проблем, которые могут возникнуть с дровяными печами:

Smoky Wood Stoves

: Правильно работающая дровяная печь не должна производить дым в вашем доме.Дровяная печь должна быть проверена профессионалом, так как могут быть проблемы с вентиляционными трубами, заслонкой, дверьми, дымоходом и т. Д.

Механические проблемы:

К механическим проблемам с дровяной печью могут относиться: неисправность заслонки; изношенные или отсутствующие прокладки; покоробленные или сломанные детали; сломанные / заклинившие / болтающиеся ручки; треснувшее или разбитое стекло; а если это печь каталитического типа, то неисправные каталитические камеры сгорания (полезный аксессуар: прокладки дровяной печи).

Креозот:

Крезот – это смолистое вещество, которое накапливается внутри дымохода (см. Раздел Регулярное обслуживание ниже).Креозот образуется при неполном сгорании древесины, и это указывает на неправильное использование, неправильную установку или плохую конструкцию дровяной печи (полезный аксессуар: средства для удаления креозота). Креозот также является чрезвычайно легковоспламеняющимся веществом, и каждый год он является причиной многих пожаров в домах, связанных с дымоходами.

Запахи:

Едкий запах, исходящий от дровяной печи, может быть признаком скопления крезота в дымоходе. А влажный запах может указывать на то, что вам может понадобиться крышка дымохода, чтобы дождь не попал в дымоход и не пропитал его изнутри.Запах горящей краски, когда ваша плита новая, довольно распространено, и он должен исчезнуть после того, как вы несколько раз зажгли ее на полном огне.

Заражение животных

: Если у вас нет экрана в верхней части дымохода с крышкой, вы можете рисковать попаданием животных в дымоход. Вы не должны пытаться удалить их самостоятельно, так как они могут переносить болезни, и вместо этого вам следует обратиться к профессионалу.

РЕГЛАМЕНТНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ


Каждый год перед отопительным сезоном дровяная печь и дымоход должны проходить осмотр и чистку сертифицированным специалистом (полезный аксессуар: заслонки дымохода).Сажу и шлак следует удалять с внутренних поверхностей печи, так как сажа снижает эффективность плиты.

Проверки должны включать:



Свободное пространство вокруг печи: убедитесь, что горючие материалы и поверхности (мебель, шторы, полы, стены и т. Д.) Находятся на достаточном расстоянии от печи.

Труба печи: осмотрите трубу печи на предмет трещин, утечек и следов коррозии. При необходимости отремонтируйте.

Дверь: проверьте герметичность двери.Проверьте надежность механизма блокировки двери. При необходимости отремонтируйте.

Профессиональный трубочист тщательно очистит ваш камин и дымоход, а также проверит их на предмет дефектов, как правило, за сумму от 90 до 150 долларов. Или вы можете сделать работу самостоятельно, если у вас есть подходящие щетки и пылесос, и вы не возражаете против беспорядка или хлопот. В задачи входят:
  • Проверьте дымоход на наличие отложений креозота. Если толщина превышает 1/8 дюйма, дымоход следует прочистить.

  • Проверить топку на наличие повреждений кирпича или раствора.

  • Проверить работу демпфера и плотное прилегание. Также проверьте наличие трещин, ямок или ржавчины.

  • Проверьте дымоход на наличие сломанных или поврежденных кирпичей на облицовке дымохода. Растрескивание является признаком возгорания дымохода и представляет собой потенциально серьезную проблему.


Убедитесь, что у вас достаточно дров на зиму, и при необходимости восполните запасы.«Зеленым» дровам нужно дать время высохнуть, чтобы улучшить их горящие характеристики. Дрова следует накрыть фанерой или брезентом, чтобы не допустить дождя и снега (полезный аксессуар: накладки для деревянных свай). Обязательно держите деревянную кучу на высоте не менее 6 дюймов от земли. Причина этого в том, что термиты не получают доступа к вашей древесине (которая позже может заразить ваш дом). Отрыв кучи от земли также позволяет вам визуально проверить, встраивают ли термиты земляные «трубы» в вашу деревянную кучу.

СВОДКА


Дровяные печи привлекательны благодаря своему экологически чистому возобновляемому источнику топлива, высокой энергоэффективности и ностальгическому очарованию. Надеюсь, эта статья помогла вам разобраться в различных типах дровяных печей, в том, как повысить их энергоэффективность, что обычно идет не так, а также в текущем техническом обслуживании, которое им требуется.

Буржуйка | Профессиональные очистители дымоходов

Если вы, как и многие другие жители Хьюстона, владеете дровяной печью, вы, вероятно, не откажетесь от нее, даже если кто-то переплатит вам за нее.Дровяная печь, а точнее буржуйка, служат для многих целей, не включая приготовление пищи или обогрев вашего дома. Они отлично подходят для обезвоживания или размораживания замороженных продуктов. Они могут генерировать тепло, обеспечивая те же результаты, что и ваша сушилка для одежды, без счета за электроэнергию. Вы даже можете сушить сапоги таким же образом на полу, только не забудьте держать их в футе или около того от плиты.

И хотите верьте, хотите нет, во влажные дни сухое тепло, вырабатываемое буржуйкой, может удалить влажность из воздуха, просто оставив каминную дверь открытой.А если вам не нравится рубить дрова или сжигать уголь, буржуйку тоже можно переоборудовать на газ. Вместо сжигания дров в печь вставляют керамический кирпич или кирпичи из вулканического камня, которые помогают излучать тепло.

История буржуйки или круглого дуба восходит к концу 1800-х – началу 1900-х годов. Из дюжины или около того газовых и дровяных печей, появившихся в тот период, считалось, что пузики имеют самые изысканные никелированные детали. Пузыри возвращаются, поскольку люди покупают печи, от которых зависели их бабушки и дедушки, чтобы согреться в холодные зимы в неизолированном доме.Все, что может прослужить более 100 лет, должно быть эффективным.

Если вы планируете установить буржуйку или заменить старую, вам нужно будет точно спланировать, где вы хотите ее установить, всегда полезно ознакомиться с местными правилами пожарной безопасности, но большинство норм требуют, чтобы плита быть установлен на расстоянии не менее 36 дюймов от стен и иметь отверстие для вывода дыма. Вам нужно будет выбрать, какой тип трубы вы хотите использовать для кирпичной кладки или изолированной трубы ». Если вы выберете стальную трубу, она обойдется вам дешевле, но кладка прослужит дольше.Если приготовление пищи является одним из его предполагаемых применений или основным назначением, то имеет смысл разместить его только на кухне или рядом с ней.

Если печь предназначена главным образом для обогрева дома, то поместите ее в комнате, где вы проводите большую часть своего времени, или в центральной комнате, которая может обогревать другие комнаты. Тепло излучается прямыми линиями, поэтому, если есть углы, которые нужно обходить, или тепло должно обходить препятствия, вы можете использовать дополнительные печи для обогрева этих комнат.

Хотя буржуйки или печи Франклина хороши для обогрева, вы можете готовить только несколько блюд за раз из-за их меньшей плоской поверхности.С другой стороны, они требуют меньше топлива, чем более крупные печи, предназначенные для использования на кухне, и стоят меньше, чем большие кухонные дровяные печи.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
