Дымоход своими руками: чертежи + видео

Огонь — доступный источник тепла, используемый повсеместно. Однако разведение огня в зданиях связано с некоторыми проблемами. Даже если создать подходящие условия и предотвратить его распространение, необходимо организовать постоянный отвод дыма и соответствующую ему тягу. Для этого и применяются дымоходы.

Назначение и особенности дымохода

Дымоход — практичное и простое приспособление, позволяющее уводить весь дым. Он используется как для открытых, так и для закрытых источников огня. Конструируясь в виде трубы или шахты, дымоход обеспечивает хорошую вентиляцию, затягивая в себя дым от огня. Хотя этого немного снижает эффективность обогрева, такой подход обеспечивает чистый воздух в отапливаемом помещении.

Однако конструкция дымохода не так проста. Она должна соответствовать всем требованиям и нормам, среди которых:

  1. Постоянный отвод воздуха
  2. Достаточная проходимость пути
  3. Минимальное количество горизонтальных участков пути
  4. Устойчивость к конденсату
  5. Устойчивость к крайне высоким температурам

И прочие особенности, которые следует учитывать при установке подобных конструкций. Это позволит обеспечить ее оптимальные технические характеристики и обезопасит от возможных проблем при растопке печи или камина.

Оптимальная конструкция дымового канала подразумевает цилиндрическую форму. Это не только избавит от ненужных проблем с аэродинамикой, но и снизит скорость накопления сажи на внутренних стенках.

Особенности различных типов дымохода также различны. Для твердотопливных котлов зачастую подойдет обычная труба, которую достаточно изолировать и правильно вывести наружу. Однако при создании дымохода для камина или печи необходимо основательно просчитать конструкцию, обеспечив хорошую тягу и другие нюансы. Это важные моменты, обеспечивающие весь функционал этого элемента печей.

Выбор конструкции

Конструкция может варьироваться в зависимости от типа и особенностей. Сейчас отмечают три вида подобных изделий, различаемых по используемым материалам:

  1. кирпичные
  2. стальные
  3. керамические

Их отличия существенны, а установка кардинально отличается. Также конструкция может изменяться в зависимости планировки дома, места вывода трубы и ее дополнительных особенностей.

При планировке и подборе материалов стоит учесть следующие моменты:

  • Температуру дыма и исходящий жар
  • Наличие конденсата
  • Скорость накопления сажи и возможности ее уборки
  • Агрессивное воздействие на конструкцию
  • Оптимальное место вывода трубы

И другие нюансы. Это обеспечит высокую эффективность котла или печи, а также снизит опасность распространения огня или разрушения выводящей трубы. Оптимальным выбором всегда является кирпичный вариант, ведь он удерживает тепло, выдерживает высокие температуры, слабо подвержен конденсату и устойчив к различным видам топлива. Хотя возведение подобной конструкции имеет свои сложности, это долгосрочный и надежный вариант.

Что касается керамических вариантов, их лучше использовать для газовых и жидкотопливных котлов. Керамика нейтрально относится к агрессивным веществам, а ее пределы температур весьма высоки. При этом керамика устойчива к коррозии, долговечна и прочна. Однако ее установка должна быть выполнена профессионально, ведь это весьма хрупкий материал.

Не менее популярным вариантом является дымоход из стали. Он подойдет для тех помещений, где затруднительно организовать полноценную кирпичную кладку для отвода дыма. При этом стоимость такого варианта невысока, вес умеренный, а монтаж достаточно прост. Однако стальные варианты необходимо обеспечивать дополнительной теплоизоляцией или же двойным контуром, чтобы снизить риск воспламенения окружающих материалов.

Важно! Стальные варианты с тонким слоем металла не подойдут для твердотопливных котлов. Для них опасны высокие температуры, ведь сталь вскоре может прогореть.

Дымоходы в домах зачастую имеют сложную конструкцию, которую можно видеть на рисунке. Здесь имеются элементы для забора воздуха, изолирующие части для перехода между этажами, кронштейны для фиксации и многое другое. Все это стоит учитывать, ведь надежность дымохода снижает его опасность для здания.

Важно! Монтаж металлической конструкции осуществляется сверху вниз.

Выбор дымохода и определение его конструкции — важные моменты, которые стоит определять перед монтажом. Каждый материал имеет свои особенности при постройке, определяющие технические характеристики и надежность конструкции. Пренебрежение этим приведет к риску воспламенения или же малой эффективности в работе дымоотвода.

Дымоход из кирпича

Кирпичный вариант такой конструкции наиболее распространен и оптимален для многих зданий. Он прост в постройке, но здесь необходимо учитывать некоторые детали конструкции. Ведь это не просто прямая кирпичная труба, а схема из нескольких составляющих элементов. Среди них:

  • Шейка печи
  • Дымовая задвижка
  • Распушка
  • Выдра
  • Оголовок трубы

Первые два элемента соединяют печь с трубой и позволяют регулировать тягу, с которой выходит  воздух. Далее через несколько рядов идет распушка — расширение, которое необходимо для защиты стен от перегрева. Зачастую устанавливается перед межэтажным перекрытием.

Далее идет выдра, защищающая здание от атмосферных осадков, способных попасть через щели около основания трубы. После нее конструкция завершается окончанием, где устанавливается оголовок. На нем фиксируется колпак или другие элементы, защищающие дымоход от осадков и ветра.

Совет! Установка дефлектора на оголовок повышает эффективность конструкции, улучшая тягу.

Конструкция более наглядно показана на изображении. Здесь учитываются нюансы возведения дымохода, а также расположение всех его элементов. Хотя некоторым покажутся лишними элементы вроде выдры или распушки, это проверенная конструкция, обеспечивая наибольшую эффективность и долговечность элементов. Преимуществом кирпичной кладки является то, что их трудно добавить в керамическом или стальном дымоходе.

Само возведение заключается в следующих шагах:

  1. Подготовка чертежей
  2. Подготовка фундамента
  3. Поэтапная кладка дымохода
  4. Вывод на крышу, установка колпака
  5. Изоляция конструкции

Первый этап заключается в подготовке точных чертежей по дальнейшему возведению конструкции.

Необходимо учесть точную высоту, приблизительную толщину шва, рассчитать вес и расположение составных элементов конструкции.

Совет! При проектировке стоит учесть ширину канала. Это и определяет максимальную эффективность дымохода.

Далее необходимо подготовить фундамент. Он должен выдержать большой вес дымохода из кирпичной кладки. Стоит дополнить его стальной арматурой для лучшей устойчивости.

После этих этапов начинается непосредственная кладка дымохода. Она заключается в создании основания, соединении будущей трубы и места, где будет разводиться огонь, а также дальнейшего возведения всех составляющих конструкции. Если сама кладка относительно проста, то стоит учесть особенности распушки и выдры. Их создание видно на следующем изображении:

Совет! Стоит делать швы максимально тонкими, чтобы снизить теплопотери и улучшить эффективность сооружения.

Далее создается вывод на крышу, где устанавливается оголовок и колпак. В дальнейшем все швы изолируются, как и слабые части конструкции.

Изоляция обязательна в слабых местах, где огонь может существенно нагреть кирпич, что вызовет его повреждения или конденсат.

Важно! Оголовок должен быть расположен достаточно высоко. Если он существенно ниже верхнего уровня крыши, тяга может быть минимальна.

Это основные этапы, которые стоит учесть при возведении кирпичного дымохода. Хотя конструкция и проста, не стоит пренебрегать помощью профессионалов. Для большого здания правильный вывод дымохода, создание фундамента и пересечение перегородок между этажами — важные этапы, определяющие эффективность дымохода.

Дымоход в бане

Для бани оптимальным вариантом является металлический дымоход. Банная печь редко достигает экстремально высоких температур, а атмосфера в бане осуществляется лишь хорошей изоляцией помещения. Но здесь лучше взять нержавеющую сталь, ведь влажность в здании будет высока, что существенно скажется на долговечности металла.

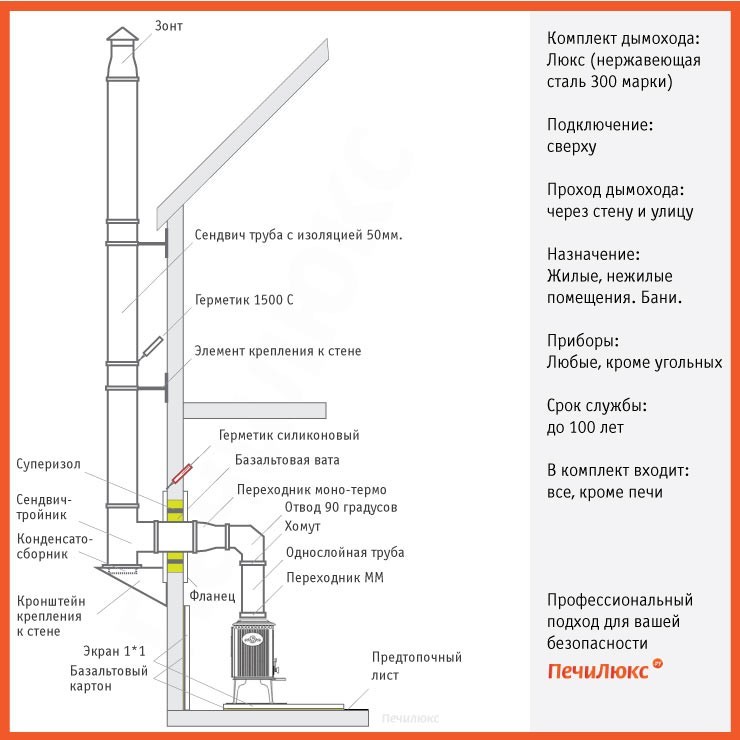

Представленные варианты показывают доступные выводы дымохода из бани. Стоит учесть, что все они имеют теплоизоляцию на внешнем участке. Это необходимо для снижения теплопотерь и меньшего повреждения металла.

Конструкция дымоотвода для банной печи не так сложна, здесь необходимо учитывать лишь важный нюанс — конденсат. Он будет постоянно скапливаться из-за высоких температур и влажности. Это нежелательно, ведь снизит длительность работы дымохода.

Далее начинается сборка. Хотя конструкции несколько различны, сборка проводится приблизительно одинаково. Она состоит из нескольких составляющих:

  1. Одноконтурная труба, соединяющая печь и дымоотвод.
  2. Переходник.
  3. Двухконтурная труба.
  4. Конденсатоотвод.
  5. Зонт.

Изначально необходимо осуществить сборку этих составляющих. Она проводится посредством хомутов и переходников, позволяющих соединить различные компоненты дымохода. Также понадобиться отвод под 45 градусов, позволяющий вывести трубу в сторону. Рекомендуется выводить ее не через крышу, а через стену, что защитит конструкцию от конденсата.

Совет! Сборка может проводиться как предварительно, так и в процессе монтажа составляющих на здание.

Далее необходимо тщательно заизолировать все проходы. Изоляция самой трубы, если она двухконтурная, не требуется.

Дымоход для твердотопливного котла

Дымоход для котла незначительно отличается от других вариантов. Он не требует столь усердной изоляции, однако ему необходим достаточно надежный дымоотвод, способный выдержать воздействие повышенных температур. Ведь зачастую жар от подобных котлов способен сжечь тонкую сталь, которую часто применяют для бюджетных вариантов дымохода.

Возведение такого дымохода схоже с вариантами для бани. Необходимо создать соединение с котлом, после чего вывести его через стену наружу. Здесь необходимо учитывать, что дым от подобных котлов зачастую обильный, поэтому стоит позаботиться о хорошей тяге.

При возведении стоит учитывать следующие моменты:

  • Толщину используемого материала
  • Теплоизоляцию дымохода
  • Хорошую тягу
  • Простую очистку трубы

На основе этого выйдет надежная конструкция, способная полностью устранять весь дым с котла, при этом не создавая риск пожара в здании.

А для лучшего понимания конструкции дымоходом стоит посмотреть это видео. Здесь описан процесс монтажа подобной конструкции для отопительно-варочной печи:

Колпак для дымохода своими руками для частного дома? Чертеж +Фото

Колпак дымохода – простое изделие, и вы легко его сделаете самостоятельно. В нашей статье мы подробно опишем, как выбрать правильный колпак на дымоход или сделать его своими руками.

[contents]

Типы дымоходных колпаков

Ниже мы подробно рассмотрим основные функции колпаков на дымоходы:

  • красивый эстетичный внешний вид трубы;
  • защита внутренней полости от попадания различного мусора;
  • увеличенный срок службы дымохода, в результате защиты от атмосферных осадков;
  • увеличенная тяга и невозможность падения ее под сильным порывом ветра.

Стоит отметить, что декоративные колпаки не улучшают тягу кирпичного дымохода, скорее наоборот, создают существенное сопротивление потоку вырабатываемых газов. В данном случае, исключением будут являться насадки следующих типов:

  1. схожие по конструкции на промышленные вытяжные устройства;
  2. флюгер – устройства.

При первом типе поток воздуха от ветра омывает цилиндрический кожух аэродинамического устройства, благодаря чему, внутри появляется незначительное разряжение.

И зонтик – дефлектор увеличивает тягу, но, при отсутствии потоков ветра он, скорее всего, создает еще более высокое сопротивление выходящим газам.

Второй тип насадок намного лучше. Корпус с лепестком флюгера вращается на трубе благодаря подшипнику. А лепесток поддерживает положение корпуса постоянно повернутым к ветру. В результате, внутри полуцилиндра появляется разрежение, и тяга существенно увеличивается. Данный колпак к тому же защищает ее от опрокидывания тяги при задувании ветра.

Основные виды дымоходных колпаков

Колпаки на трубу дымохода представляют собой различные устройства, накрывающие срез кирпичной трубы с определенным зазором для выхода газа. Линейка дымоходных труб настолько разнообразна, что всех их перечислить просто нет возможности.

А вот материалы, из которых колпаки выполнены, мы приведем ниже:

  • кровельная сталь;
  • медные сплавы;
  • оцинкованный металл со специальным покрытием;
  • нержавеющая сталь;
  • сплав цинка и титана.

Простой самодельный колпак на дымоход обычно выполнен из оцинкованной стали.
Это доступный и распространенный вариант, к тому же изделие прослужит длительное время.

Минус только один – оцинкованный металл быстро потемнеет, и как следствие, колпак со временем будет выглядеть не очень красиво. Данного минуса лишен металл со специальной порошковой покраской, но и стоимость этого материала существенно выше.

Остальные материалы очень долго сохраняют свой внешний вид, и срок их службы не ограничен. Существенным недостатком можно считать только их стоимость.

Стоит отметить, что медь на открытом воздухе со временем также потускнеет.

Чертежи

Советы по выбору колпака для дымохода

Выбор колпака, в первую очередь, будет зависеть от вида котельной установки и типа сжигаемого топлива. Колпаки на кирпичный дымоход, обслуживающие газовое отопление, можно ставить  только в виде сопла, и обязательно с открытым верхом.

В Российской Федерации согласно нормативным документам запрещено устанавливать всяческие зонты на дымоходы газоиспользующих установок.

Объяснить данный запрет достаточно просто. При минусовой температуре колпак дымохода обмерзает и покрывается слоем льда. В результате, корка льда перекрывает существенную часть рабочего проема, резко снижая тягу. За счет этого угар будет идти внутрь дома, а это серьезная опасность для жизни людей.
Лед образуется в результате конденсата, который образуется на холодном металле при контакте с выходящими газами и с пониженной температурой. Данную температуру имеет дым от газовых котельных
установок. Вот почему запрещается устанавливать колпаки на дымоходные кирпичные трубы. Если котел твердотопливный, то КПД его лежит в пределах 70—80%, а температура газов варьируется от 100 до 200 ºС. При таких условиях можно подобрать подходящий колпак, но в процессе эксплуатации он быстро покроется сажей.

Решив вопрос с котельной установкой, перейдем к трубе отвода отработанных газов. Если дымоходная труба собрана из трехслойного  сэндвича, то ей не нужна защита от дождя. Осадки, попадающие внутрь канала, промывают трубу изнутри, а вода отводится в специальный сборник конденсата. Для газовых котлов подойдет сопло, для твердотопливных котлов – любая другая насадка.

Если в доме кирпичная труба, обслуживающая твердотопливный котел, то размеры колпака на трубу дымохода можно выбрать любые и из любого материала.

В случае газового отопления, нельзя на трубу дымохода ставить зонт.

Так как влага, попадающая в трубу, со временем разрушает материал.

Колпак на трубу дымохода своими руками

При наличии определенных слесарных навыков, дымоходный колпак сделать нетрудно. В интернете можно найти разнообразные чертежи колпаков. Мы рекомендуем вам придерживаться простой версии зонта по типу четырехскатного грибка. Первое, что нужно сделать – это чертеж колпака на трубу дымохода. Второе, – снятие размеров колпака дымохода на месте. Получившиеся результаты необходимо внести на эскиз.

После всех детальных расчетов колпака  приступайте к подготовительным работам. Выкройку нужно вырезать из картона и лучше в натуральную величину. Далее приложите ее к листу металла, обведите и приступайте к обрезке.

Колпак дымохода своими руками лучше всего выполнять из оцинкованной стали либо из металла со специальной покраской.

После этого приступайте к следующим этапам:

  1. металлическую заготовку согните по чертежным линиям;
  2. все места, где соединяется колпак дымохода, просверлите и соедините на специальные  заклепки;
  3. вырежьте основание и ножки колпака, с этой целью  возьмите тот же материал и согните из него уголки;
  4. четырехскатный дымоходный козырек соедините с основанием при помощи заклепок;
  5. поставьте готовый колпак на трубу.

Гораздо удобнее купить уже готовый колпак или заказать его в мастерской. На сегодняшний день строительные магазины предлагают широкий выбор зонтов и флюгеров. Но изготовление колпака на трубу дымохода из оцинкованной стали совсем не сложная работа.


Кирпичный дымоход сквозь крышу – схема

Снова, как и в предыдущем материале про стальные дымоходы, оговоримся – рассматриваем чертеж, на котором кирпичный дымоход проходит через кровлю из сгораемого материала. Это может быть рубероид или мягкая битумная черепица.

Казалось бы, что тут такого – обыкновенная кирпичная труба идет сквозь крышу? Однако нет – не все так просто. Сама по себе кладка кирпичного дымохода – дело непростое. А в свете современных тенденций, когда, например, делают чуть ли не обязательное гильзование кирпичного дымохода, самая обычная кирпичная труба достойна того, чтобы ее чертеж рассматривали повнимательнее.

Итак, схема кирпичного дымохода, проходящего сквозь кровлю из сгораемого материала:

Заметьте, на схеме не холодный чердак, а обитаемая утепленная мансарда. В таком варианте рассматривать эту схему гораздо интереснее.

Замечу, что кирпичный дымоход гораздо безопаснее стального в смысле возникновения пожара. Кирпичи в кладке печи и дымохода хорошо аккумулируют тепло, забирая его у дымовых газов. Соответственно, дымовые газы очень быстро остывают. И если стальной дымоход (одностенная труба) может нагреваться на уровне крыши до 450-600 градусов Цельсия, а сэндвич-дымоход до 150-250 градусов, то кирпичная труба снаружи не нагревается более 80 градусов по Цельсию.

Именно поэтому все деревянные конструкции, стропила и обрешетка, обычно монтируются практически вплотную к стенкам трубы. Не стоит, однако, забывать о других опасностях, исходящих от дымохода для кирпичной печи. Печи из кирпича редко бывают длительного горения – обычно такую печь «кочегарят вовсю». Значит, искры имеют обыкновение вылетать из среза трубы на крыше. А там – горючая битумная черепица.

Чтобы избежать беды, на кирпичные трубы. Проходящие сквозь крышу из горючих материалов, монтируют искрогасители. Кроме этого, вокруг трубы на крыше делают ендовый ковер из негорючих материалов, например, из стали.

Чтобы сама кирпичная труба не разрушалась от появления возможного конденсата при использовании смолистых или сырых дров, на внешней стороне дымохода монтируется планка примыкания, переходящая в отлив. Все щели и неплотности промазываются силиконовым высокотемпературным герметиком. В случае с кирпичным дымоходом достаточно использовать герметик с термической стойкостью до +200 градусов по Цельсию. Помним о том, что внешняя температура кирпича совсем небольшая.

Небольшие фишки, заметные на представленном чертеже – труба дымохода оштукатурена по всей высоте, вплоть до планок примыкания и отливов. В случае, когда сделано гильзование дымохода, вкупе с оштукатуриванием и герметизацией, труба получается отлично защищенной от конденсата.

Для частных клиентов

Если вы строите или ремонтируете загородный дом, дачу, баню, либо решили модернизировать систему отопления, то для всех этих целей вам непременно потребуется дымоход. Нельзя недооценивать всю важность и ответственность этой части отопительной системы. От того, как спроектирован, изготовлен и смонтирован дымоход, зависит не только пожарная безопасность вашего дома, сохранность здоровья и имущества, но и надежность, долговечность всех тепло и электро генерирующих приборов, а также качество их ежедневной работы.

Дымоходы Вулкан специально разработаны для качественной и безопасной работы любой бытовой системы отопления. Наши дымоходы подходят ко всем видам отопительных приборов – каминам, печам, топкам, котлам, отопительно-варочным плитам, банным печам, генераторам. Вместе с тем, дымоходы ВУЛКАН рассчитаны на отвод продуктов сгорания от любых видов топлива: дров, угля, газа, дизеля и прочих.

Дымоходы ВУЛКАН вне зависимости от вида, протяженности и диаметра имеют следующие характеристики:

  • подходят для эксплуатации в любых климатических зонах, от юга до крайнего севера
  • могут использоваться как при строительстве дома, так и на уже готовых объектах
  • имеют надежную противопожарную изоляцию из базальтовой ваты Rockwool (Дания)
  • имеют заводскую гарантию на 50 лет!
  • изготавливаются с применением технологий и оборудования последнего поколения
  • просты в монтаже и обслуживании
  • модульная конструкция позволяет собирать дымоход из стандартных элементов любой конфигурации и протяженности

Ассортимент дымовых труб завода ВУЛКАН для домашних систем отопления и бань включает в себя одностенные, двустенные и коаксиальные  дымоходы с изоляцией и без. Широкая номенклатура стандартных диаметров: от 60 мм до 300 мм. Завод также проектирует и выпускает любые нестандартные диаметры и элементы дымоходов под заказ.

Мы не случайно выбрали своим девизом слова «Качество. Надежность. Долговечность». Именно этим критериям по нашим убеждениям и должен соответствовать современный дымоход. Все дымоходы ВУЛКАН спроектированы по тщательно отработанной конструкции с использованием самых современных технологий из самых проверенных и надежных материалов. Именно такой подход к проектированию и производству позволяет нашим покупателям иметь надежно работающий дымоход в течение длительного времени.

Для того, чтобы найти ближайшее к вам представительство или дилера завода, воспользуйтесь поиском в разделе Где купить.

Схемы монтажа одноконтурной системы дымоходов ВУЛКАН круглого сечения



Схемы монтажа одноконтурной системы дымоходов ВУЛКАН овального сечения



Схемы монтажа двухконтрной системы дымоходов ВУЛКАН (сэндвич)

Флюгер дефлектор чертежи и расчет модели 121035

Дефлектор на дымоход: размеры, чертежы, изготовление и монтаж

Если не будет достаточной тяги, работа печи не будет полноценной, об этом знает каждый, кто имеет представление о дымоходных трубах. Для того чтобы в полной мере обеспечить нормальную тягу, нужно, чтобы приток воздуха был достаточным, а газовый вывод осуществлялся вовремя, для этого необходим дефлектор на дымоход. Правильно спроектированные и качественные устройства дымовыводящего типа и обеспечивают правильную и беспроблемную работу любой печи.

На эффективность работы печи и обеспечение нормальной тяги влияют такие факторы как: изменение климатических условий (ветер, пурга, различного рода осадки), наличие мусора, который нередко попадает непосредственно в дымоход и заштыбовывает его.

Для обеспечения нормальной работы трубы, в которой отсутствует наддув, необходим качественный дымоход, который в силах обеспечить своевременный и регулярный вывод продуктов сгорания. Если же рассматриваемый вариант невозможен по каким-либо причинам, наличие такого механизма как дефлектор дымовой трубы – отличный помощник в этом деле. Давайте подробнее рассмотрим тему – как изготовить дефлектор на дымоход своими руками: инструкция и чертежи.

Из-за чего дымится труба дымохода?

Дефлектор это приспособление на трубу дымохода, использование которого обеспечивает создание препятствий на пути потока воздуха, который создается ветром. Если говорить проще, то это очень простое, но в то же время высокоэффективное устройство защиты дымохода от различного рода сора, осадков и т.д.

Эксперты утверждают, что для увеличения КПД печи на 25%, достаточно установить дефлектор на дымовыводящую трубу. Для того чтобы он работал эффективно, правильно и без проблем, необходимо, чтобы сам дымоход был установлен, как положено (нужная высота конструкции, ее расположение, правильно выбранное сечение и т.д.).

Нередко случается так, что труба дымохода начинает дымиться, и чтобы эту проблему устранить, для начала нужно выяснить, каковы причины такого поведения конструкции. Итак, первой причиной является усиление скорости и мощности воздушных потоков из-за сильного, порывистого ветра. В данном случае дыму просто «не дают» выйти наружу, задавливая его сильным потоком, заходящим в трубу.

Вторая причина заключается в неправильно выбранном диаметре дымохода (ранее упоминалось о важности этого фактора). В случае если диаметр окажется слишком маленьким, дыму не будет хватать пространства для нормального выхода из трубы.

Задымление будет регулярным процессом и в том случае, если сам дымоход неправильно расположен на крыше (как оказывается, даже такие, казалось бы, незначительные детали, могут повлиять на эффективность работы конструкции).

Чертежи, размеры и параметры

Каждый из имеющихся видов имеет свои параметры и методы изготовления. Для того чтобы разобраться в конструкциях и параметрах такого устройства, рассмотрим несколько из них, а также выясним, как сделать дефлектор на дымоход своими руками используя чертежи.

Дефлектор на трубу дымохода Григоровича: данный вид отличается простотой конструкцией и высокой эффективностью. Высота рассматриваемого устройства составляет 1.6 d, ширина изготавливаемого колпака не должна превышать 1. 9 d. При изготовлении стоит также обратить внимание и на тщательно подобранную ширину диффузора, в данном случае, рассматриваемый параметр будет равен 1.3 d (стоит также отметить, что значение d означает выбранный диаметр дымохода, точнее, его канала).

Дефлектор ЦАГИ: в рассматриваемом виде важную роль играет правильно выбранный размер диффузора (точнее, широкой его части). Равен данный параметр 1.25 d, поскольку здесь необходимо изготовление кольца, нужно знать его размеры (высота 1.3 d, диаметр, при такой высоте должен быть равен 2.5 d). Поскольку в данной конструкции присутствует деталь в виде зонта, ее параметры также должны быть рассчитаны точно – ширина детали 1.8 d.

Принцип работы и устройство дефлектора на дымоход

Перед тем, как приступить к изготовлению дефлектора на дымовую трубу своими руками, нужно, в первую очередь, узнать его устройство, чертежи и понять принцип его работы. Итак, такие устройства, несмотря на их множественные разновидности, состоят из основных трех частей: диффузор, цилиндр и, непосредственно, колпак. Не стоит забывать и о, казалось бы, незначительной, но на самом деле, важной составляющей дефлектора – отбои кольцевого типа.

Несмотря на разнообразие видов дефлекторов на дымоход, принцип их работы идентичен:

  • Движению воздушных потоков, которые попадают в дымоход, мешают стенки цилиндра, который расположен в верхней части дефлектора. Получается так, что воздушные потоки ударяются об него и доля воздушной массы из струи движется вверх по самому цилиндру, прихватывая с собой дым, который выходит из дымохода.
  • По итогу, получается, что скорость движения выхода дыма из трубы становится больше, при этом, тяга увеличивается в разы, что в свою очередь, увеличивает эффективность работы самого дымохода.
  • При наличии дефлектора, совсем неважно, какова скорость движения потока воздуха извне, и с какой стороны дует ветер, потому как в цилиндре имеются специальные зазоры, которые и подсасывают дым воздухом.

Монтаж дефлектора на трубу дымохода

Правильное изготовление такой конструкции не является залогом успеха его эксплуатации, потому как монтаж, являющийся заключительным этапом для использования устройства, играет не менее важную роль.

Устанавливается дефлектор на дымоход, причем легко установить будет, как самостоятельно изготовленную конструкцию, так и приобретенную в магазине. Поскольку устройство состоит из многих деталей, перед тем как лезть на крышу и приступать к монтажу, его необходимо собрать в единое целое. Сделать дефлектор, инструкция и чертежи которого будут разобраны ниже, устанавливать достаточно просто, и дополнительных умений и знаний в данном случае не понадобится.

Способ монтажа будет зависеть от самой трубы дымохода, на которой будет расположен дефлектор. Чаще всего, для крепкого прикрепления достаточно использовать пару шпуров и хомут (при этом не обойтись без сверления отверстий в самом дымоходе). Если материал, которым покрыта крыша легко воспламеняется, тогда придется дополнительно приобрести искрогаситель, который должен быть установлен на дефлектор.

Определение флюгера и его разновидности

Флюгер – металлическое устройство, представляющее из себя флажок и противовес. Его применение впервые было зафиксированов Европе. Конструкция является оригинальным украшением крыши и защитным элементом от попадания в дымовую трубу осадков и птиц. Зафиксированный на дымоходе флюгер эстетически дополняет кровлю, придавая ей завершенности.

Простой принцип работы состоит в следующем: потоки ветра воздействуют на противовес, направляя его в сторону воздушного потока, а флажок индицирует направление. Именно на флажок возложена декоративная роль. Его исполнение может быть в виде различных фигур: журавля, кота, зверя или человека. Еще с старорусских сказок нам знакомы терема с фигуркой петуха, ведь на древней Руси ходило поверье, что именно голос этой птицы отгоняет злых духов. Сегодня же, актуальной является фигурка корабля с парусами, считающаяся символом счастья и удачи. Изображение льва, ознаменовано символикой огромного потенциала сил хозяина, справедливости и желание продвигаться только вперед.

Различают такие разновидности флюгеров:

  • индицирующий потоки ветра. Такой видактуален для применения на метеорологических станциях. Даже не смотря на большое количество современного оборудования, флюгеры все еще применяются. Большую роль они играют в прибрежных городах, где направление ветра определяет работоспособность портов. Чувствительность флюгера очень высокая и даже при низком уровне ветрового потока, прибор его зафиксирует, в то время, когда современное оборудование еще не срабатывает.
  • Вильда. Современная разновидность флюгера, определяющая и направление, и силу ветряного потока.Данный прибор оснащен вертикальной пластиной, угол наклона которой указывает силу. с которой дует ветер.

Совет!Для самостоятельного изготовления флюгарки потребуется строго следовать пошаговой инструкции, ориентируясь на схему-чертеж.

Поэтапная инструкция создания флюгарки

Достаточно большой выбор вариаций, как сделать флюгер на дымовую трубу предоставлен в сети интернет. С помощью чертежей этот процесс не составит особого труда.

Необычная модель флюгера

Такая модель может быть изготовлена из нержавейки или медного сплава, толщиной не менее 1 мм. И первый и второй материал имеют положительные антикоррозийные характеристики. Они достаточно легкие и имеют прочный состав.

Совет! Выбрав в качестве материала изготовления медь, можно значительно увеличить срок эксплуатации флюгера, но в смете стоит учесть недешевую стоимость металла.

Самостоятельное изготовление флюгарки состоит из следующих действий:

  1. Необходимо подобрать размеры и определить приблизительный вес будущей конструкции. С помощью нижеприведенного рисунка с этим пунктом можно легко разобраться.

  1. Из подготовленного листа металла вырезают элементы флюгера.

  1. Производится сборка всех составных элементов, исходя из инструкции на картинке.

  1. Собранный элемент защиты надлежит установке на дымоход.

Установка такой модели флюгера производится на оголовке дымоходной трубы. Этот элемент не только декоративный, но и способствует предотвращению обратной тяги.

Совет! Любые прихоти погоды: дождь, град, сильный ветер или резкие перепады температуры – значительно снижают срок эксплуатации дымоотвода. Поэтому для его защиты и устанавливают флюгер.

Флюгер-дефлектор

Еще одним популярным вариантом самостоятельного изготовления защитного элемента для дымовой трубы является флюгер-дефлектор. Ниже представлена схема-чертеж такой модели. Для ее изготовления также не потребуется особых навыков.

Флюгер-дефлектор монтируется на купол, закрывающий дымоотводную трубу. Материал для изготовления должен обязательно обладать антикоррозийными свойствами.

Первое, что предстоит сделать – купол. Для этого потребуется следовать указаниям на чертеже:

  1. Первыми крепятся стойки (4) к нижней части цилиндра (9).
  2. Здесь будут использоваться квадратные гайки М6 (8) совместно с болтами М6 (7).
  3. Далее устанавливается верхняя часть цилиндра (3), которую закрепляют с помощью хомута (5).
  4. На самой верхушке стоек, с помощью заклепок (6) фиксируется обратный конус (2).

Переходим к изготовлению флюгера.

Стоит воспользоваться чертежом, приведенным ниже, который демонстративно показывает, процесс создания декоративного флюгера.

Процесс изготовления:

  1. Делается опора в качестве которой выступает труба, длиной 12,5 см и диаметром 1,3 см.

  1. На трубе потребуется сделать резьбу.

  1. Подбираем подшипник по диаметру трубы, который далее нужно установить в полость основы.

  1. Две металлические пластины привариваются по бокам трубы, с углом наклона, соответствующему куполу. Установка производится таким образом, чтобы в процессе вращения элементы не прикасались друг к другу.

  1. Необходимо монтировать розу ветров, представленную тонкими прутьями, на которых прикреплены буквы, обозначающие стороны света.

  1. Во избежание попадания влаги в середину корпуса розы ветров, над ней делают козырек.

  1. На основание с резьбой садят крышку, выполненную из стали.

  1. На стрелке-крышке будет крепится противовес и флажок.

Все элементы флюгера собраны и можно оценить проделанную работу.

Представленные модели флюгеров – это отличное решение для украшения, а также защиты кровли дома. Выбрав другой вариант конструкции, его можно воссоздать по аналогичному принципу.

Печь барбекю с казаном

Цена по запросу

Печь барбекю с коптильней

Цена по запросу

Остались вопросы? С радостью поможем!

Что такое флюгер и его виды?

Флюгер является старинным элементом декорирования, а также прикрывает трубу дымохода, защищая ее от проникновения осадков: дождя и снега. Закрепленный флюгер на дымник придаст крыше эстетичность и завершенность внешнего вида. Он представляет собой конструкцию из металла, состоящую из флажка и противовеса.

Флюгер, установленный на дымоходной трубе, завершающий штрих. Купол на дымоходе — защита, флюгарка — декор

Принцип действия прост: противовес направляется в сторону, с которой дуют ветряные потоки, и флажок указывает на их направление. Традиция установки флюгарки пришла из Европы. Флажок сейчас является настоящим элементом декора. Он может быть выполнен в виде фигурки: птицы, зверька, человечка. На Руси самой популярной являлась фигурка с изображением петуха, так как народное придание гласило, что его голос способен отогнать бесов. Сейчас актуально изображение корабля, который считается символикой счастливой и удачной жизни. Лев же, в свою очередь, является символом огромной жизненной силы, благородства, справедливости, а также стремления продвижения вперед.

Флюгер-стрела — наверняка она вам уже хорошо знакома

Основные виды флюгеров:

  • указывающий направление ветра. Он широко применяется в метеорологии. Несмотря на наличие множества современных приборов, флюгеры по-прежнему востребованы. Особое место они занимают в приморских городах, так как от направления ветра напрямую зависит функционирование портов. Реакция флюгера заметна даже при малейшем появлении ветряного потока и определяется даже тогда, когда иные устройства еще бессильны;
  • Вильда. Это более современная модель флюгера, способная определить не только направление, но и силу ветра. Такая модель имеет пластину, закрепленную вертикально. Угол наклона показывает силу.

Рекомендуем изучить по данной теме также:Дефлектор на дымоход своими руками: чертежи и схемы

Флюгарка на дымоход имеет простую конструкцию и ее можно изготовить своими руками.

Совет! Процесс прост и не составит особого труда, главное строго следовать инструкции и ориентироваться на чертежи.

Читатели считают данные материалы полезными:
  • Установка керамического дымохода своими руками, советы и рекомендации
  • Ставим теплообменник на дымоход самостоятельно

Пошаговые инструкции изготовления флюгарки

Существует множество вариантов, как изготовить флюгер на дымоход своими руками. Чертежи помогут в этом.

Оригинальный флюгер

Флюгарка-дефлектор на дымоход, изготовленная из нержавейки и бронзы, для более долговечной службы.

Материалом для изготовления такой модели послужит нержавеющая сталь или медь, толщина которой 1 миллиметр. Эти оба металла обладают хорошими антикоррозийными свойствами, они легкие, прочные.

Совет! В случае применения меди срок службы флюгера увеличивается, но следует учитывать то, что данный металл дороже.

Процесс изготовления флюгарки своими руками:

Шаг 1. Подбираем массу и размеры будущей модели. Рисунок поможет

Расчет массы будущего флюгера исходя из параметров диаметра трубы, толщины стали, веса оси, втулки и подшипников.

Шаг 2. Из выбранной стали следует вырезать части для флюгера.

При помощи ножниц для металла из нержавейки вырезаются детали для будущего флюгера-купола на дымоход

Шаг 3. Осуществляем сборку конструкции как показано на рисунке.

Конструкция флюгарки и схематичный принцип сборки. Помощь для желающих создать ее своими руками

Шаг 4. Флюгер-колпак готов.

Итоговый вариант флюгарки. Синяя стрелка — поступление воздуха, красная выход дыма

Монтаж такого флюгера осуществляется сверху дымохода. Он не только служит декором и придает дымоотводному каналу завершающий вид, но и предотвращает возникновение обратной тяги.

Совет! Ветер, температурные перепады, выпадение осадков — это факторы, разрушающие трубу дымохода. Установка флюгера необходима, чтобы увеличить срок ее службы.

Флюгер с дефлектором

Есть еще один вариант, как изготовить флюгер на дымоход своими руками. Чертежи представлены в статье. Его можно приобрести в магазине или сделать самостоятельно. Данная модель является вторым вариантом изготовления, не требующего особых навыков.

Флюгер устанавливается на купол, который закрывает трубу дымохода. Материал непременно выбирается коррозийно-устойчивый.

Первоначально делам купол:

Схема по сборке купола для дымохода. Просто и понятно

  • Первоначально следует закрепить стойки (4) к нижнему цилиндру (9).
  • Для этого применяются гайки М 6 (8) и болты М 6 (7).
  • После этого ставится верхний цилиндр (3) и крепится хомутом (5).
  • После этого следует на самый верх стоек закрепить обратный конус (2), применив заклепки (6).

Основание готово. Далее следует сделать сам флюгер.

Флюгер на дымоход с флажком и противовесом. Фигурка флажка может быть любой, а принцип построения аналогичен

Для этого следует обратить внимание на чертеж, который в точности иллюстрирует, как проще создать декоративный флюгер.

Схема создания флюгарки. Основные ее части и порядок их расположения

Этапы изготовления:

  • Этап 1. Нужно сделать опору. Для нее нужна труба. Следует отрезать кусок двенадцать с половиной сантиметров. Ее диаметр должен быть примерно 1,3 сантиметров.

Труба диаметром 13 миллиметров, которая будет основой для будущей флюгарки

  • Этап 2. На трубе нужно нарезать резьбу.

Труба с нанесенной на один ее край резьбы для крепления

  • Этап 3. Внутрь заготовки следует поставить подшипник, который подойдет по размеру.

Труба с вставленным в нее подшипником. Заготовка для флюгарки.

  • Этап 4. По бокам трубы необходимо приварить две стальные пластины, которые по углу наклона будут соответствовать куполу. Следует установить ее так, чтобы они не мешали вращению конструкции.

Крепеж для флюгера на купол с приваренными на нее пластинами

  • Этап 5. Нужно установить розу ветров, которая представляет собой тонкие стальные прутья. На них закреплены буквы.

Роза ветров. Стрелки указатели с указанием направления. Выставляются по компасу.

  • Этап 6. Чтобы влага не попала в корпус, над розой ветров устанавливается колпачок.

Под цифрой 5 обозначен купол для защиты корпуса будущего флюгера от попадания воды.

  • Этап 7. Особое внимание следует уделить крышке. Выполнение осуществляется из стали. Она должна идеально сесть на резьбу трубы. Она выполняется в виде стрелки.

Самая верхняя часть флюгера, которая садится на резьбу, заранее сделанную на основании

  • Этап 8. На нее закрепляется флажок и противовес.

Флажок и противовес флюгера для указания направления ветра. Устанавливается на стрелку-крышку.

  • Этап 9. Флюгер готов.

Готовый вариант флюгера, который будет установлен на ранее заготовленный для него купол

Флюгер сделать своими руками не составит особого труда. Это лишь несколько вариантов его изготовления. Но принцип в основном заложен во все модели аналогичный.

После того как модель полностью собрана, следует правильно ее закрепить на крыше, советы помогут в этом.

Этот материал отлично дополнят следующие публикации:
  • Обзор дымоходов для печи из различных материалов
  • Правила установки дымоходов: выводим дымоходную трубу через стену

Флюгер на дымоход своими руками – чертежи

Традиционный для Европы и не совсем привычный для наших широт флюгер, может стать не просто удивительно красивым акцентом в эстетическом облике постройки. При помощи флюгера издавна выясняли скорость и направление ветра, но сегодня этот элемент уже перестал быть только лишь декоративным. Несомненно, он украсит крышу дома, но если установить специальный флюгер для дымохода, то польза от него будет не только эстетическая.

Содержание:

  1. Что такое флюгер на дымоход
  2. Функции и задачи дефлектора и ветрозащиты дымохода
  3. Изготовление флюгеров на дымоход
  4. Принцип работы флюгера на трубе

Что такое флюгер на дымоход

Амстердам, Роттердам, Рига, Берн, Таллинн — без флюгеров невозможно представить себе эти крупные европейские древние города. Однако с течением времени флюгеры начали занимать крыши и других приморских государств. Не так широко, но зато очень эффективно, флюгера особого типа стали применяться при строительстве печей. Если правильно и по технологии выполнить флюгер на дымоход своими руками чертежи которого мы представили на страничке, то можно заметно улучшить работу печи.

Основная задача флюгера на дымоход — предотвращение обратной тяги. Флюгарка на трубу — это просто колпак, который ограничивает паразитные воздушные потоки, которые могут привести к обратной тяге, особенно при сильном ветре или низком атмосферном давлении. Простой флюгер могут называть зонтом на трубу, колпаком, оголовком. Это относительно простые конструкции и встретить их можно довольно часто. Что на дымоходе делает флюгер что такое дефлектор флюгер, в этом мы разберемся сегодня и рассмотрим некоторые готовые конструкции и эскизы.

Функции и задачи дефлектора и ветрозащиты дымохода

Безопасная эксплуатация дымохода предполагает наличие некоего устройства, которое предотвращает задув ветра в трубу. Это и вызывает обратную тягу, а кроме этого, дымоходный флюгер не даст дождю и снегу попадать прямо в трубу. Также он станет барьером для пыли и мусора. Особенно актуальны такие приспособления в тех случаях, когда нет физической возможности поднять трубу выше, чем этого требует подпорная ветровая зона.

Да и это не все, на что способен дымоходный флюгер. Если он не установлен на трубу, при постоянном воздействии снега, дождя и ветра, дымоходная труба долго не прослужит. Дело в том, что при постоянном намокании верхняя часть трубы начинает постепенно разрушаться, а зимой, при попадании конденсата и влаги, при перепаде температур от минусовой до плюсовой, вода может попасть в микротрещины трубы, замерзать и оттаивать. Постоянное расширение и сужение элементов дымохода приводят к ослаблению прочности и в конце концов к его разрушению.

Изготовление флюгеров на дымоход

Дымники, флюгарки и дефлекторы изготавливаются только из металла. Естественно, что другой материал не выдержит таких температурных колебаний и скоро выйдет из строя. Есть также и особенности конструкции у разных видов флюгеров на дымоход. Как правило, металлические флюгарки и флюгеры выполняются из таких материалов:

  • кованый металл;
  • оцинкованный металл;
  • нержавейка;
  • металлопрофиль;
  • 4-5 миллиметровый листовой металл.

Разновидностей конструкций, как и функциональных особенностей у такого устройства множество. Есть флюгеры, которые могут отводить сточную воду от трубы, а также препятствовать проникновению в трубу мелких животных и птиц, что тоже немаловажно. Конденсат, который может скапливаться на внутренней поверхности флюгера, будет отводится при помощи специальных капельников и не попадать в трубу.

Если говорить об изготовлении флюгера своими руками, то можно опираться только на общие рекомендации мастеров, поскольку точные размеры и параметры флюгера на дымоход вычисляются индивидуально. Однако изначально стоит рассмотреть конструкцию дефлектора, к которому и будет крепиться сам флюгер.

Принцип работы флюгера на трубе

Принцип его работы заключается в том, что поток воздуха, независимо от силы ветра и направления, ударяется о конусообразный верхний колпак и не могут попасть в дымоход. Более того, при правильной конструкции устройства можно добиться завихряющихся потоков, которые будут способствовать улучшению тяги. Даже если ветер начинает дуть снизу, то при такой конструкции дефлектора, как изображена на рисунке, тяга все равно не пропадет, а будет только увеличиваться.

Функция же непосредственно флюгера, соединенного с дефлектором, заключается в том, что он поворачивает механизм и конус, тем самым создавая завихрения, препятствуя попаданию ветра в трубу и усиливая тягу. Для того, чтобы флюгер с ветрозащитным колпаком свободно вращались, необходимо применять подшипники с защитой от проникновения влаги и время от времени проводить их смазку, а в зимний период следит за образованием наледи, которая будет блокировать работу устройства.

Таким образом, флюгер на дымоходе будет способствовать корректной работе печи и всей отопительной системы, как следствие, повышать безопасность использования камина или печи. В случае, когда тяга в камине пропадает, стоит попробовать установить флюгер с дефлектором, которые обязательно помогут восстановить нормальную работу дымохода.

чертеж, схема, фото и видео инструкция

В процессе реконструкции отопительной системы каждый специалист ставит перед собой цель: сделать ее эффективной и безопасной для жильцов. Наиболее популярными являются газовые котлы, которые имеют ряд неоспоримых преимуществ перед альтернативными видами отопления. Первое – экономия, на сегодняшний день это самый дешевый источник энергии. Второе – компактные размеры. Третье – простая эксплуатация.

Наравне с котлом важнейшим элементом отопительной системы является дымоотводная труба, через которую наружу выводятся продукты сгорания. В статье вы узнаете, как сделать дымоход газового котла частного дома своими руками и что для этого надо.

Основное предназначение дымоходов – утилизация продуктов сгорания топлива, которые проходят по нему вместе с горячим воздухом. Для того, чтобы выход осуществлялся правильно, необходимо соблюдать определенные требования при установке трубы. Любая, даже незначительная ошибка в расчетах приведет к тому, что всю конструкцию придется переделывать с «нуля». Вместе с тем, грамотное изготовление позволяет экономнее расходовать топливо, положительно влияет на работу отопительной системы и продлевает срок службы оборудования.

Классификация

В зависимости от выбора используемых материалов дымоходы подразделяются на следующие виды:

  • кирпичный – самый надежный, но и трудоемкий из всех вариантов. Недостаток – значительные сажные отложения за счет шероховатой структуры кирпича;
  • керамический – конструкция отличается высокой степенью пожарной безопасности, надежностью и простотой монтажа. Представляет собой керамическую трубу, которая находится внутри изоляционных плит и защищена керамзитобетонной оболочкой.
  • коаксиальный – данная конструкция компактна, безопасна и практична. От других видов она отличается в первую очередь тем, что труба в этом случае не поднимается к крыше, а выводится через стену. Еще одна отличительная особенность – внутри не скапливается конденсат.
  • из высоколегированной жаропрочной стали – для изготовления используют марки AISI 316, AISI 304, AISI 316L, AISI310S и т.д. Легкие и прочные сплавы, слабо подверженные коррозионным изменениям, достаточно пластичны, имеют множество различных переходов и соединений, благодаря чему можно составить любую удобную конструкцию.

Стальной дымоход можно поместить в кирпичную «шахту», защитив его тем самым от неблагоприятного воздействия окружающей среды. Наиболее популярны так называемые сэндвич-конструкции, где используются нержавеющая сталь и базальт, а в качестве изолятора – минвата.

Каждый, кто владеет инструментами, вполне может сделать дымоход для газового котла своими руками. Как? Читаем дальше.

Основные правила монтажа

  1. Дымоотводная труба должна быть сконструирована без сужений и расширений, и располагаться вертикально.
  2. Длина участка, проложенного с отклонением от вертикальной оси, не может превышать 1 метра при допустимом отклонении в 30 градусов.
  3. Конструкция включает максимум 3 колена, каждый из которых оснащается отдельным люком для последующей чистки.
  4. Обязательным условием бесперебойной работы является наличие резервуара для конденсата, который устанавливают ниже патрубка газового котла.
  5. Места соединения обрабатываются герметиками.

При работе с деталями дымохода не допускайте образования царапин и различных деформаций – все это в дальнейшем станет очагами коррозийного поражения.

Порядок действий

Первое, что необходимо сделать перед установкой дымоотвода в частном доме – это ознакомиться с требованиями СНиП 2.04.05-91 и ДБН В.2.5-20-2001. Несоблюдение этих правил неизбежно повлечет неприятности с газовым хозяйством, а в худшем случае может представлять реальную опасность для проживающих в доме людей.

Далее смотрите техническую документацию своего оборудования, где указан минимальный диаметр трубы под конкретный котел. После этого составляете чертеж, где указывается расположение всех элементов (зонт, фартук, кровельная основа, собственно труба, стеновое крепление, резервуар для конденсата и другие).

При составлении схемы необходимо учитывать, где конкретно будет располагаться будущий дымоход: внутри или снаружи здания, и в соответствии с этим тщательно продумать место и диаметр каждого крепления.

Категорически запрещается использовать одну трубу на несколько котлов одновременно.

Работу над монтажом можно условно разделить на следующие этапы:

  • сборка всех элементов;
  • соединение трубы с оборудованием;
  • герметизация, изоляция и финальная обработка.

Установка через стену здания

Первое, что делаете – отверстие в стене, совпадающее по диаметру с трубой с учетом изоляции и утепления. В отверстие вставляется колено, которое сразу же изолируется.

Оптимальным изолятором считается минеральная вата, которая выдерживает прямое огневое воздействие, не горит и не плавится.

Затем с наружной стороны здания наращиваете трубу, подсоединяя к ней новые звенья и закрепляя их кронштейнами. После того, как конструкция достигнет нужной длины, к ее концу крепится конусообразный «зонт», который исключает попадание осадков в систему. Во избежание коррозии и промерзания, всю систему следует обработать специальным антикоррозийным средством и утеплить.

В конце монтажа труба соединяется с выходящим патрубком котла, стык изолируется герметиком.

Установка через крышу

Этот способ гораздо более сложный и практикуется он в тех случаях, когда котел устанавливается в уже построенном помещении. Выходное отверстие в этом случае должно находиться в районе конька крыши.

Размещать дымоотвод вблизи мансардных окон и в местах соединения скатов не рекомендуется.

Для правильного вывода через кровлю вокруг трубы строится собственная стропильная конструкция из балок и поперечных стропильных ног.

Для обеспечения устойчивости всей системы в месте прохода через перекрытия ее обрабатывают огнеупорным составом, а в качестве крепежа используются металлические кронштейны. Расстояние между ними 2-4 метра. Прочность конструкции усиливается хомутами, расстояние между которыми не превышает 2-х метров.

В конце монтажа труба соединяется с патрубком котла, а наружная ее часть закрывается наконечником. Рекомендуемая высота над коньком крыши – 1 метр.

Особенности настенного газового котла

Основные требования к монтажу зависят от типа котла (напольный или настенный) и материала, из которого будет изготовлена труба.

Настенный газовый котел компактный, возможна установка с другими системами нагрева. Монтаж, как следует из названия, на стену. По типу вентиляции делится на естественную и принудительную.

Тип котла

Особенности вытяжки

Разновидность дымохода

С принудительной вентиляцией

Горизонтальная вытяжная труба

Коаксиальный. Утеплитель между трубами не используется, что позволяет создать воздушную тягу и упрощает выведение отработанного топлива.

С естественной вентиляцией

Дымоотводной система длиной не менее 2-х метров

Двухконтурные трубы, из которых формируется коаксиальный дымоход. Утеплитель между трубами не используется, что позволяет создать воздушную тягу и упрощает выведение отработанного топлива.

Дымоход в соответствии с нормами СНиП 2.04.08-87 располагается на высоте не менее 2-х метров, а при размещении дымоотводной трубы под окном – не менее 1 метра от земли.

Особенности напольного газового котла

Для частного дома наиболее оптимальным вариантом станет установка напольного энергонезависимого газового котла. Такие агрегаты просты и надежны, а их установка зачастую обходится дешевле, чем монтаж настенных газовых котлов.

Дымоходная труба должна устанавливаться строго вертикально, вся система стабильна по ширине (без расширений и сужений). Высота над коньком крыши – не менее 1 метра.

Учитывая то, что напольное оборудование более тяжелое, устанавливать его следует на предварительно подготовленную бетонную идеально ровную площадку. Монтаж дымоходной системы осуществляется по тем же правилам, что и для настенных образцов. Шахта может быть кирпичной, труба – из нержавеющей стали.

Заключение, отзывы, советы

Любая работа, связанная с установкой газового оборудования и дымоотводной системы, требует индивидуального подхода, правильного понимания чертежей и особенностей конструкции. Если вы не уверены и не имеете соответствующего опыта, лучше обратиться к специалистам.

11 быстрых способов улучшить рисование на открытом камине

Недостаточная мощность камина от дымоход может вызвать ряд проблем при пожаре, в том числе не может разжечь огонь, не погаснув, при этом выделяется больше дыма обычно, или вам труднее поддерживать огонь.

Каждый камин индивидуален. Размер камин, высота дымохода, диаметр дымохода и др. Факторы могут повлиять на то, насколько хорошо дымоход притягивает камин.

Сквозняк играет важную роль в возгорании вашего дома. Мы объяснили, как работает камин, здесь более подробно, но движение воздуха вверх по дымоходу (известное как тяга) помогает удалить отходящие газы или дым из костра, вытягивая его из дома. Это движение горячего воздуха вверх по дымоходу создает перепад давления, который, в свою очередь, помогает втягивать свежий воздух в камин из комнаты. Этот цикл обеспечивает постоянный приток кислорода к огню.

Движение воздуха вверх по дымоходу, которое помогает всасывать свежий воздух в камин.

Изменение чего-либо структурного в вашем камин или дымоход, чтобы помочь улучшить тягу, могут занять много времени и очень дорого.

Вот почему мы собрали полную список того, что вы можете сделать прямо сейчас, что поможет улучшить черновик, а в Turn поможет вам добиться более удачного и более горячего огня в вашем открытом камине.

1. Почистить дымоход

Если дымоход еще не прочистили в течение последнего года важно прочистить дымоход, чтобы он может работать максимально эффективно.

Рекомендуется чистить дымоход не реже одного раза в год, в идеале перед началом сезона горения, но, возможно, вам потребуется чистка чаще, чем ежегодно, если вы регулярно сжигаете дрова в своем камине в течение всего года.

При использовании вашего камина смолистая вещество, известное как креозот банка со временем накапливаются в дымоходе. Креозот и другие материалы могут быть внутрь дымохода, уменьшая его эффективный диаметр и, следовательно, потенциально уменьшая его способность удалять отработанный воздух из вашего дома.

Даже если вы не использовали камин в течение прошлого года почистить дымоход – хорошая идея. Обломки могут собираться дальше по дымоходу, а птицы могут даже гнездиться.

Чистка дымохода должна проводиться так же регулярно, как возможно – это один из основных способов улучшить качество дымохода. рисует на вашем камине.

2. Откройте любые вентиляционные отверстия или окна

Чтобы дымоход хорошо рисовал на камине, горячий воздух, который теряется в дымоходе, должен быть заменен другим воздухом из в вашем доме.Может быть создан вакуум и может начаться пожар в камине. гореть неэффективно, если воздух, теряющийся в дымоходе, не заменяется достаточно быстро.

Проблема создания вакуума может быть более проблемы в новых домах, где они построены по более высоким стандартам и менее воздух естественным образом проникает в дом.

Открытие любых внешних вентиляционных отверстий, расположенных в та же комната, что и ваш открытый камин, поможет развести огонь как можно больше свежий воздух по возможности.

Перед тем, как разводить огонь, откройте все вентиляционные отверстия.

Если в вашем доме нет наружного воздуха вентиляционное отверстие вы также можете приоткрыть окно, в идеале то, которое находится в та же комната, что и камин.

Разжигая огонь в открытом камине с источником постоянного свежего воздуха снаружи вашего дома, это может помочь увеличьте тягу в камине. Открытие любых форточок или окон также может помочь предотвратить попадание в камин более теплого воздуха из других частей вашего дом.

3. Полностью откройте заслонку

Для того, чтобы максимально улучшить тягу по возможности, если у вашего камина есть заслонка, ее следует полностью открыть перед тем, как разжигание любого пожара.

Заслонка камина обычно располагается в нижней части дымохода, прямо над камином.

Заслонку обычно можно найти прямо над камином.

Демпфер – это пластина, которая помогает чтобы предотвратить потерю тепла из дома, когда камин не используется, но он должен быть открыты до того, как может начаться пожар, в противном случае дым и отходящие газы не будут возможность покинуть камин.

Заслонки обычно управляются ручка, которая во многих случаях может использоваться для установки заслонки при частично открытом должность. Другие типы заслонок можно найти в верхней части дымохода, в в этом случае в проем камина свисает цепь.

Установка частично открытой заслонки может помочь уменьшить тягу в камине, поэтому для улучшения тяги необходимо, чтобы заслонка была открывался как можно шире.

Для получения дополнительной информации о амортизаторах у нас есть другая статья, объясняющая их более подробно здесь.

4. Оставлять стеклянные двери открытыми перед каждым пожаром

Если у вашего камина стеклянные двери, попробуйте оставить они открываются на короткое время перед каждым огнем, чтобы помочь камин и дымоход ближе к комнатной температуре.

Стеклянные двери могут работать как демпфер в что они помогают предотвратить потерю воздуха из вашего дома, когда камин не горит. использовался.

Камин с закрытыми стеклянными дверцами означает что камин может быть отключен от более теплых комнатных температур вашего дом. Это может привести к тому, что камин намного холоднее, чем температура в комнате, в которой он находится.

Развести огонь на морозе бывает сложнее камин, потому что сквозняк может быть недостаточным для разжигания огня хорошо. Когда горячий воздух поднимается, холодный воздух опускается, а холодный воздух в дымоходе может надавите на камин и предотвратите попадание дымохода на камин. должным образом.

Для решения проблемы камина и дымоход слишком холодный, может быть полезно, если оставить двери камина открытыми на некоторое время перед каждым Огонь .

Это может помочь поднять температуру внутри камина и облегчить запуск тяги.

5. Залить дымоход

Нагрев воздуха в дымоходе, а также известный как заливка дымохода, может помочь запустить тягу еще до того, как пожар было начато.

Холодный воздух в дымоходе предотвратить выход отработанного воздуха из камина должным образом, что в поворот может предотвратить попадание в огонь свежего воздуха, необходимого для держать его горящим.

Чтобы помочь улучшить розыгрыш на нашем открытом камин, мы всегда прогреваем дымоход перед каждым огнем.

Поскольку мы используем газету в качестве разжигателя огня, мы просто возьмите еще один лист газеты, сверните его и зажгите в конце, поместите это в верхней части нашего камина и дайте ему прогореть.

Утепление дымохода перед розжигом огня, чтобы улучшить притягивание огня в камине.

Если всасывается дым из газеты вверх по дымоходу, то это признак того, что дымоход достаточно хорошо втягивается на камин, чтобы можно было развести огонь.

Можно еще пару твердых разжигатели огня, чтобы самостоятельно прожечь в камине, если у вас нет любая газета.

Путем подогрева воздуха в дымоходе перед тем, как разжечь огонь, это может повысить шансы на успех. С участием тяга уже началась, процесс отходящих газов и дыма покидает огонь, и свежий воздух, всасываемый в огонь, могут помочь пожару разойтись, как как можно быстрее.

Чтобы ознакомиться с нашим полным руководством по прогреванию дымохода перед пожаром, щелкните здесь.

6. Развести огонь методом «сверху вниз»

Нисходящий метод разведения огня в Открытый камин просто меняет способ разведения традиционного огня.

Где традиционно можно складывать бревна верхняя часть костра, при использовании метода огня сверху вниз бревна помещаются в камин в первую очередь. Затем наверху добавляются розжиг и зажигалка. журналы соответственно.

В случае попытки улучшить жеребьевку на камин, главное преимущество разведения огня нисходящим методом состоит в том, что пожар начинается на вершине .

Имея возможность зажечь его в верхней части пламя, пламя концентрируется ближе к вершине камина. Это позволяет использовать все первоначальное тепло, выделяемое огнем, для разогрева. воздух в дымоходе, и поможет запустить тягу.

В традиционном костре огонь началась внизу камина. У пожарного стартера будет растопка и бревна уложены поверх него, а это означает, что тепло, необходимое для запуска тяги, может не производиться на потом в огонь.

Как мы разводим костры сверху вниз, чтобы увеличить тягу к камину

Для разведения костра сверху вниз:

  • Разместите слой самого большого размерные поленья у основания вашего камина.
  • Положите еще один слой меньшего размера размерные бревна поверх базового слоя бревен.
  • Развести растопку в крест-накрест сверху поленьев.
  • Разместите стартер, например как скомканные куски газеты поверх растопки.

Мы рассмотрели разжигание огня в камине, используя метод «сверху вниз», более подробно здесь и объяснили все другие преимущества, которые имеет огонь сверху вниз по сравнению с обычным огнем.

7. Используйте журналы с низким содержанием влаги

Чтобы улучшить приток воздуха в камине, важно сжигать только сухих дров с низким содержанием влаги .

Влажную древесину труднее сжигать, потому что Избыточное содержание влаги необходимо сжечь, прежде чем древесина будет правильно обработана. сгорел. В результате может быть труднее запустить тягу в камине, когда сжигание влажной древесины, потому что изначально выделяется меньше тепла.

Для того, чтобы пожар разошелся по мере того, как как можно быстрее, и помочь начать черновик как можно скорее в огонь, обязательно сжигайте только дрова на ниже влажность более 20% .Американский институт безопасности дымоходов рекомендует, чтобы содержание влаги в дровах составляло от 15 до 20%. максимально эффективно.

Вы можете измерить влажность ваша древесина аккуратно, используя влажность метр .

Убедитесь, что древесина достаточно сухая, чтобы ее можно было сжечь.

Влагомер – незаменимый инструмент для любого камина. Если у вас его еще нет, мы настоятельно рекомендуем проверить наш любимый влагомер здесь.

Если вы находитесь в Великобритании, вы можете найти здесь измеритель влажности, который мы используем.

Используя влагомер, чтобы убедиться, что вы сжигаете только достаточно сухую древесину, можно уменьшить многие проблемы, которые могут возникнуть при сжигании слишком влажной древесины, например, плохо горящая древесина и образование дыма. благодаря использованию влагомера.

8. Горение меньше, огонь горячее

Хотя может показаться, что пожары большего размера может производить больше тепла, чтобы создать тягу в камине, хорошо горит меньше пожары большего размера могут быть более полезными, чем пожары большего размера, возникающие во время ранние стадии пожара.

Цель любого пожара – получить как можно быстрее, чтобы было меньше шансов на возгорание. вне. Небольшой пожар может разгореться намного быстрее, чем большой.

Когда дело доходит до черновика на вашем камин как можно скорее, разведение небольших костров может привести к пожару, вырабатывает больше тепла раньше, чем зажигается.

Хотя наш камин довольно большой по размеру мы не разводим слишком большие пожары.Мы всегда можем добавить больше древесины один раз огонь разгорелся, и в камине достаточно энергии. дымоход, чтобы выдержать долгий и успешный огонь.

Меньшие, лучше горящие костры могут помочь улучшить тягу в камине быстрее, чем более крупный и медленный огонь.

9. Используйте каминную решетку

Чтобы улучшить притяжение в камине как можно скорее в огонь, мы всегда сжигаем наши костры внутри камина решетка.

Решетка помогает отвести огонь дальше основание камина.В сочетании с огнем, который разводится с помощью нисходящий метод, это позволяет огню быть максимально близко к вершине камин по возможности.

Решетка камина помогает поднять огонь дальше в камин.

Разжигание огня на высоте камин по возможности помогает обеспечить как можно больше тепла. используется для нагрева воздуха в дымоходе в ближайшее время в огонь, и для улучшения розыгрыш на вашем камине.

10. Зажгите огонь позади камина

Чтобы помочь улучшить проект, строительство и разжигание огня ближе к задней части камина может помочь увеличить количество тепла, выделяемого огнем, которое используется для нагрева воздуха внутри дымохода.

11. Не используйте камин в ветреную погоду

Ветреная погода может заставить воздух снова дымовая труба, известная как обратная тяга .

Огонь в открытом камине может потушить в ветреную погоду, потому что тяга в камине необходима для поддержания огня может бороться с обратным тягом.

Дополнительная литература

Основные советы по работе с камином

Как работают камины

Как получить больше тепла от открытого камина

Как сохранить огонь в камине

Как развести огонь в камине сверху вниз

Как работают дымоходы: Тяга – Дымоходы.com

Автор – Тодд Вуфенден

Дымоход предназначен для отвода продуктов сгорания (дыма и газов) от прибора в атмосферу за пределами вашего дома и в то же время для всасывания воздуха для горения в прибор. Это движение воздуха для горения и выхлопных газов называется тягой.

По сути, это движение создается разницей в давлении между воздухом / газами внутри дымохода и наружным воздухом. Более теплые и легкие газы в дымоходе имеют тенденцию подниматься вверх.

Чтобы поддерживать благоприятные условия давления, нам нужен высокий столб теплого воздуха внутри дымохода и более прохладный воздух снаружи. Теплый воздух будет подниматься вверх, вытягивая выхлопные газы из прибора. Когда воздух выходит из дымохода, в прибор втягивается свежий воздух для горения.

Факторы, влияющие на тягу

Поскольку тяга – это мера давления, тяга в дымоходе зависит от давления в птичнике. В игру вступают несколько факторов:

Достаточное количество воздуха

Во-первых, в птичнике должно быть достаточное движение воздуха, чтобы компенсировать выход воздуха через дымоход.Если дом очень плотно изолирован, объем воздуха, всасываемого в дымоход, превысит объем воздуха, поступающего в дом, и в доме будет постепенно разгерметизироваться давление. При более низком давлении в доме, чем снаружи, воздух будет втягиваться в дом через все доступные отверстия, включая дымоход.

Движение воздуха в доме

Во-вторых, движение воздуха в доме не должно мешать дымоходу. Представьте себе дом с открытыми окнами наверху.Теплый воздух в дом будет выходить через открытые окна. Тогда весь дом станет похож на большую трубу. Когда воздух выходит через окна наверху, воздух забирается снизу, чтобы заменить его. Это называется эффектом стека, так как дом действует как труба или дымоход. Открытые окна наверху – только одна причина. Плохо изолированная крыша, сквозняк на чердаке, высокая лестничная клетка или что-либо еще, что позволяет значительному количеству нагретого воздуха выходить из дома наверху, может создать проблему с эффектом стека.Если эффект дымовой трубы достаточно мощный, он преодолеет восходящую тягу дымохода и втянет замещающий воздух (и дым) в дом через дымоход.

Конкуренция за доступный воздух

В-третьих, не должно быть слишком большой конкуренции со стороны других устройств в доме, таких как вытяжные вентиляторы или системы воздухообмена. Если что-то еще всасывает воздух из дома, дымоход может быть недостаточно мощным, чтобы его преодолеть, и выхлопные газы могут попадать в дом из дымохода.

Правильная конструкция дымохода

И, наконец, дымоход должен быть спроектирован с учетом объема и типа выхлопных газов, выделяемых обслуживаемыми им приборами. Это включает в себя правильный размер, соответствующую высоту, правильную конструкцию и использование соответствующих строительных материалов.

Поскольку на тягу в дымоходе влияет множество факторов, проблемы с тягой могут быть осложнены. В разделах о каминах и печах мы рассмотрим диагностику и устранение сквозняков.

~ Тодд Вуфенден

Длина и тяга дымохода – как улучшить характеристики

Этот пост может содержать партнерские ссылки, поэтому я зарабатываю комиссию.

Для многих домовладельцев длина дымохода и тяга несущественны, пока дым выходит из дома, а кирпичи остаются нетронутыми.

Тем не менее, правильно функционирующий дымоход жизненно важен как для вашего обогрева, так и для вашей безопасности .

По правде говоря, все части дымохода работают вместе, как хорошо смазанная машина, создавая достаточное количество тепла, а также выделяя дым, чтобы поддерживать здоровье в помещении, в котором можно дышать, и безопасность для жизни.

Хотя некоторые люди могут сказать, что расчеты дымохода не являются точной наукой, существуют как правила, так и рекомендации, которым необходимо следовать для достижения оптимальной эффективности и производительности.

Чтобы лучше понять эту тему, давайте посмотрим, как работает дымоход и почему тяга так важна.

Длина и тяга дымохода – перепад давления


Без упоминания бульварных журналов супермаркетов размер действительно имеет значение, когда речь идет о длине дымохода.

Дымоход работает с так называемым эффектом дымовой трубы, который использует перепад давления для создания естественной вентиляции и воздушного потока .

Поскольку нет такого компонента, как нагнетатель или вентилятор, выталкивающего выхлоп из дымохода, наружный и внутренний воздух должны работать вместе, чтобы вытягивать дым и газ.

Дымоходы работают по принципу, согласно которому горячий воздух поднимается вверх, потому что он менее плотный, чем холодный.

Когда горит огонь, дымоход заполняется горячими газами, которые затем поднимаются вверх, поскольку они менее плотны, чем наружный воздух .

Этот перепад давления затем втягивает воздух из комнаты в камин, который используется для горения.

Этот втянутый воздух называется тягой.

Почему длина и тяга дымохода являются ключевыми

Практически каждая единица оборудования, работающая на сгорании, нуждается в соответствующем источнике всасываемого воздуха для замены выхлопных газов.

Это верно для двигателей двигателей, систем HVAC и всего, что работает с огнем.

Чтобы лучше понять процесс горения, важно взглянуть на «огненный треугольник», который определяет три важных фактора горения:

1.Для сжигания необходимо топливо

2. Должен быть воздух для подачи кислорода

3. Для запуска процесса должно быть тепло

Очевидно, что при пожаре в дымоходе топливо является дровами, а пламя – спичкой, поэтому воздух, обеспечивающий кислород, поступает в виде тяги.

Размер тяги должен быть соотнесен с мощностью, которую может вытягивать дымоход.

Два основных фактора, влияющих на величину тяги:

1. Теплота газов в дымоходе

2.Высота дымохода

Причина того, что более высокий дымоход создает лучшую тягу, на самом деле довольно проста: чем выше в атмосфере достигает дымоход, тем больше перепад давления.

Больше, чем просто создание черновика

Эксперты-каменщики скажут вам, что намного легче уменьшить слишком сильную тягу, чем улучшить тягу в неадекватном дымоходе.

С учетом сказанного, если большая тяга лучше, почему бы дымоходы просто не построить на высоте 20 футов?

Причина в том, что сквозняк может протекать только через объем, с которым может справиться дымоход, а больше – это чрезмерно.

По правде говоря, когда тяга слишком велика для выхода дымохода, дым и газ потенциально могут с ревом попасть обратно в дом, что крайне небезопасно.

Общее практическое правило заключается в том, что пол, где находится источник огня (камин, дровяная печь), до верха дымохода не должен быть меньше 15 футов, а расстояние от поверхности крыши до верха дымохода должно быть таким, чтобы 3 фута.

Устранение проблем длины дымохода и тяги

Когда дом постоянно наполняется дымом или пожар медленно разгорается, легко подумать, что высота дымохода недостаточна.

Одно решение, к которому люди могут сразу же броситься, – это приобрести удлинители дымохода, которые увеличивают общую высоту на .

Хотя это определенно может решить проблему, все же лучше подтвердить, что проблемы с тягой не вызваны закупоркой дымохода, необработанной древесиной или разгерметизированным домом.

В конечном счете, лучше всего, чтобы проблема была рассмотрена квалифицированным специалистом по камню, прежде чем пытаться исправить “методом проб и ошибок”.

Как заставить дым подниматься в дымоходы и дымоходы

Проектирование дымоходов и дымоходов

Как сделать так, чтобы дым поднимался в дымоход ? Правильно построенный дымоход будет естественным образом «втягивать» поднимающийся горячий воздух , ревущий вверх по дымоходу, который останавливает попадание дыма в комнату и в результате огонь горит лучше на всасывает воздух и через Огонь.

Чтобы сделать вытяжку дымохода, она должна быть правильно спроектирована с сужением , сужением дымохода . Дымоход без сужения не будет тянуть, но его можно легко изменить, чтобы он работал правильно. Научный принцип известен как эффект Вентури.


См. Полную статью о стационарных помещениях “Up Yer Flue” здесь


Получение дымохода или дымохода для «вытяжки»

Я встретил человека, которому построили камин в его новом доме, и его строитель сказал, что ему понадобится электрический вентилятор в дымоходе, чтобы вытягивать дым.Болельщик? Звучит неправильно, не так ли, дымоходы использовались тысячи лет, а в средние века у них не было электрических вентиляторов, не так ли?

На самом деле рисование из дымохода – это древнее искусство. Раньше были опытные ремесленники, которые путешествовали по сельской местности и ставили людям дымоходы, чтобы огонь горел должным образом, дым поднимался в трубу, а не выходил в комнату.

В наши дни, конечно, наука хорошо изучена.

Эффект Вентури

Секрет вытяжки дымохода в том, чтобы в дымоходе было сужение. Эта работа основана на принципе Вентури и названа в честь итальянского физика Джованни Батиста Вентури (1746–1822). Воздух, движущийся вверх по дымоходу, должен сжиматься, чтобы пройти через зазор сужения, как только дымоход открывается, и давление в поднимающемся воздухе падает, вызывая частичное вакуумирование. Эта область более низкого давления всасывает в себя воздух через зазор. Воздух, проходящий через сужение и поднимающийся вверх по дымоходу, ускоряется, и дымоход начинает втягиваться, вытягивая воздух вверх по дымоходу.

Эта концепция Вентури используется в карбюраторах для всасывания воздуха и бензина в двигатель автомобиля и всасывания воздуха для смешивания с газом в горелках вашей газовой плиты. Вы когда-нибудь замечали, что градирни электростанций уже посередине? Принцип Вентури также является принципом, который заставляет работать паруса яхты и крылья самолета, кривая на верхней поверхности крыла самолета заставляет воздух лететь над крылом быстрее, чем под крылом, вызывая меньшее давление на верхнюю поверхность, которое затягивает самолет вверх. .Способность поднимать вес самолета демонстрирует мощность, которую может генерировать принцип Вентури.

Итак, над камином ставим дымоход с перетяжкой над огнем. Раньше создание правильного сужения было настоящим искусством. В наши дни это наука, и мы видим, что принцип Вентури используется во многих отношениях, например, для подачи бензина в двигатель вашего автомобиля с помощью трубки Вентури в конструкции карбюратора и втягивания воздуха для смешивания с газом в горелках вашей газовой плиты.Вы когда-нибудь замечали, что градирни электростанций уже посередине?

Теперь я уверен, что вы читаете это и думаете, какое значение все это имеет. Я встречал людей, которым нужен камин, но они находят почти невозможным найти человека, обладающего знаниями, чтобы построить правильно работающий дымоход. Люди не понимают и, следовательно, строителя, который подумал, что нужно установить вентилятор.

Установка дымохода

Если у вас есть дымоход, который не работает должным образом, или вы хотите его построить, вам нужно сделать дымоход с узкой частью над камином в нижней части дымохода.Это хорошая идея сделать его таким образом, чтобы вы могли легко изменить его позже, если вам нужно, на всякий случай, если у вас нет правильного количества сужения.

Начните с сужения, составляющего половину или две трети остальной части дымохода. Зажгите огонь, попробуйте и при необходимости отрегулируйте.

Вы должны знать, что:

  1. Если сужение недостаточно узкое, дымоход будет плохо тянуть.
  2. Если сужение слишком узкое, дымоход будет тянуть слишком хорошо, а дрова или уголь, которые вы сжигаете, сгорит слишком быстро.
  3. Если сужение еще более узкое, это замедлит поток горячего воздуха, который может подняться в дымоход, и замедлит огонь.

Вам нужно найти золотую середину с хорошим компромиссом, иначе вы можете установить «Демпфер».

Заслонки используются для тушения пожаров

В те дни, когда в большинстве домов были камины и дымоходы, в дымоходе обычно устанавливали «заслонку», чтобы изменить размер сужения в дымоходе и, таким образом, контролировать огонь.Заслонка представляла собой либо кусок чугуна (чугун лучше выдерживает тепло, чем сталь), который скользил по дымоходу, либо вращался, как дроссельная заслонка в дымоходе, чтобы ограничить поток. По мере того, как вы увеличиваете сужение, вы можете увеличить количество вытяжки и заставить огонь рычать – очень полезно при первом зажигании огня или быстром нагревании комнаты. Но по мере того, как вы увеличиваете сужение дальше, вы достигнете точки, где дальнейшее сужение будет «гасить» огонь, замедляя скорость потока вверх по дымоходу, и это позволит сэкономить топливо, это приведет к замедлению горения огня и использованию меньшего количества угля или дров.Так им удавалось поддерживать огонь всю ночь.

Дымоходы Вентури сохранят прохладу в вашем доме.

Что еще более важно, тот же принцип Вентури также можно использовать для вентиляции помещений на крыше и охлаждения домов.

В Квинсленде, Австралия, строители старых домов устанавливали небольшой вертикальный дымоход с декоративным колпаком наверху в центре самого высокого гребня крыши. Вентиляционные отверстия были около 300 мм в диаметре и, возможно, длиной 800 мм с трубкой меньшего диаметра посередине, которая образовывала сужение.

Крыша под гофрированной железной крышей может сильно нагреваться и имеет очень мало щелей для вентиляции, поэтому строители старых домов пришли к идее этих вертикальных вентиляционных отверстий на крыше и обнаружили, что они очень эффективны. Вентиляционное отверстие будет вытягивать горячий воздух из пространства крыши, втягивая более холодный воздух под карниз вдоль нижнего края крыши. Постоянный поток воздуха через крышу отводит тепло и сохраняет прохладу в доме.

В наши дни многие дома имеют черепичные крыши, и вентиляция пространства под крышей не является проблемой, поскольку обычно между черепицей есть много зазоров, которые позволяют воздуху свободно циркулировать.Однако, если ваша крыша достаточно хорошо герметизирована и имеет подкладку под плиткой, или если она сделана из гофрированного железа, цветной клейкой ленты, асбеста или, как я недавно видел, медного листа, эффективное кровельное вентиляционное отверстие может быть разумным вариантом.

Особенность использования трубки Вентури заключается в том, что это природное явление можно использовать для создания движения воздуха даже в самые тихие дни. Это очень просто, очень дешево и не имеет движущихся частей, которые могут выйти из строя.

Пока еще рано, но по мере того, как инициативы по борьбе с глобальным потеплением в сочетании с высокой стоимостью энергии начинают действительно набирать обороты, мы вполне можем увидеть некоторые очень умные разработки, использующие эффект Вентури для поддержания прохлады в наших домах.

Фил Уилсон
Авторское право © Фил Уилсон, август 2008 г.
Эту статью или любую ее часть нельзя копировать или воспроизводить без разрешения владельца авторских прав.

Дымящие камины – Проблемы тяги в дымоходе

Как на самом деле работает ваш дымоход
Дэйв Лэмб – [email protected]
Чтобы решить проблему, полезно узнать немного о том, как она возникла в первую очередь. Существует множество сбивающих с толку технических объяснений того, как работают дымоходы, и как простая проблема с тягой может привести к очень неприятным проблемам.Проще говоря, черчение – это то, насколько хорошо ваш камин вытесняет продукты огня во внешнюю атмосферу. Проблемы с вытяжкой приведут к тому, что дым и продукты горения будут скапливаться в вашем доме и загрязнять воздух, а камины с правильной тягой будут выпускать все газы и загрязнять дымоход и снаружи, где он должен. Существует множество факторов, которые могут повлиять на черновик, и изучение того, что влияет на черновик, поможет вам устранить эти проблемы.

Открытие заслонки должно позволить дыму попасть в дымоход. Если заслонка не работает должным образом, возникнут проблемы с вытяжкой.

Дымоход работает, чтобы рассеять газы и дым от огня, следуя концепции повышения тепла. Когда горячий воздух и дымовые газы поднимаются, они покидают камин и попадают в дымоход, который является трубой, по которой дым и газы выводятся за пределы дома. Концепция повышения температуры известна как стековый эффект.Но поскольку горячий воздух уходит и, таким образом, создает отрицательное давление воздуха, другой более холодный воздух должен занять место этого недостающего воздуха, чтобы горячий воздух уходил должным образом. Проблема возникает, когда холодный воздух не может занять место горячего, поэтому воздух, наполненный дымом, не может уйти, как планировалось, и может вернуться в комнату. Таким образом создается обратная тяга, которая представляет собой обращение воздуха, который должен выходить через дымоход и вместо этого поступать в дом.

Коэффициенты вытяжки

На то, возникнут ли у вас проблемы с тягой камина, влияет множество факторов.От заблокированного дымохода до неправильного размера топки и конструктивных особенностей – существует множество компонентов дымохода, которые могут вызвать проблемы.

Иногда встречаются самые необычные засоры в дымоходах.

Дымоходы могут быть заблокированы или забиты в результате проблем или простых ошибок домовладельца. Проблема может быть столь же простой, как засорение или закрытие заслонки, или кто-то намеренно заблокировал дымоход и забыл об этом. Другими менее очевидными причинами могут быть грязный колпак дымохода, который не подходит должным образом или был установлен неправильно, структурные повреждения, другие ремонтные работы, которые не были выполнены правильно, или нежелательные животные и насекомые, которые строят назойливые гнезда.

Другой распространенный способ блокирования или частичного перекрытия прохода в дымоходе – это накопление чрезмерного количества креозота, скопление сажи, которое может вызвать возгорание или засорение дымохода. Креозот опасен сам по себе, но он также может вызывать скопление продуктов сгорания и усугублять существующие проблемы. Накопление креозота на искрогасителе – еще один способ засорения дымохода. Этой сажи на металлическом экране может накапливаться достаточно, чтобы полностью закрыть небольшие отверстия.Дымоход с забитым проходом или заглушкой дымохода работает как шланг с закрытым патрубком на нем – вредные газы не могут выйти, и у них нет другого выбора, кроме как вернуться в дом.

Эти милые маленькие твари могут создавать хаос, блокируя гнездовья.

Другая потенциальная причина того, что тяга дымохода не работает эффективно, может быть связана с размером или расположением топки. Топка должна иметь правильный размер, чтобы соответствовать дымоходу (проходу в стенках дымохода, через который проходит дым), чтобы наиболее эффективно вытягивать все нежелательные газы и дым в атмосферу.Существует правило, что дымоход должен иметь соотношение как минимум 1:10 с топкой, чтобы система работала правильно. Следовательно, на каждые 10 квадратных дюймов топки должно быть по крайней мере один квадратный дюйм отверстия в дымоходе. Топка также должна храниться в правильном месте, чтобы дым выходил должным образом. Огонь должен находиться на расстоянии не более одного дюйма от задней стенки топки. Простое разжигание огня ближе к задней стене в колосниковой решетке может мгновенно решить эту проблему.Огонь также всегда нужно разводить в решетке, чтобы обеспечить ему достаточное количество кислорода, без нее он будет дымить и не станет достаточно горячим для надлежащей вентиляции.

Камин неправильной конструкции также может повлиять на тягу дымохода. Существуют коды для камина, чтобы гарантировать, что каждая часть вашего дома установлена ​​правильно. Если эти коды не соблюдаются правильно, могут возникнуть проблемы. Некоторые из этих проблем могут включать, как обсуждалось ранее, неправильное соотношение топки и дымохода. В том же духе топка могла быть изготовлена ​​неправильно.Если топка слишком мала, обычно менее 20 дюймов, дым и дымовые газы могут проникать в комнату без возможности выхода через соответствующий дымоход. Углы дымохода также могут вызывать проблемы, потому что тепло может не создавать достаточной силы для выхода через невертикальный дымоход.

Проблема может быть вовсе не в вашем камине. На самом деле, проблема может быть откуда-то еще в вашем доме. Горячий воздух поднимается вверх, поэтому воздух из вашего камина обычно без проблем выходит через дымоход, а затем воздух в камине заменяется более холодным воздухом из комнаты, но если есть два прибора, вытягивающих воздух из комнаты, один может остаться вверх.Например, виновником может быть другое вентиляционное отверстие. Если вентиляционное отверстие, такое как центральный пылесос, сушилка для одежды или печь с принудительной подачей воздуха, находится в той же комнате, что и камин, и они оба работают одновременно, это может вызвать проблемы, поскольку они оба всасывают воздух из комнаты. В этом случае камин может вместо этого работать в обратном направлении и выпускать нежелательный дым в комнату вместо того, чтобы выводить эти газы наружу. Сильный ветер также может вызвать аналогичные проблемы, когда дым может вытолкнуться обратно в дымоход в комнату.В новом доме с плотно закрытыми стенами также могут возникнуть проблемы с заменой воздуха, выходящего через верхнюю часть дымохода. Воздух, который выходит через верх дымохода вместе с газами и дымом, должен быть чем-то заменен, и если дом слишком тесный и новый воздух не может поступать внутрь, тогда воздух, дым и газы будут загрязнять комнату. Если это единственная проблема, ее обычно можно решить, оставив окно открытым во время использования камина.

Если вы используете зеленую или влажную древесину, то ваш огонь может не гореть достаточно горячим, чтобы горячий воздух поднялся и сменился более холодным воздухом.В этом случае дым и газы не смогут выйти из помещения. Газовая зажигалка может помочь решить эту проблему.

Если у вас возникла одна из этих проблем, но вы все еще не знаете, что с ней делать, следуйте этим простым правилам.

1. В первую очередь необходимо нанять сертифицированного инспектора дымоходов, чтобы он осмотрел вашу систему и убедился, что все находится в надлежащем рабочем состоянии. Проблемы с сквозняками могут вызвать серьезные проблемы со здоровьем и безопасностью, поэтому лучше не рисковать и провести осмотр дома, чтобы вы и ваша семья были спокойны.Инспектор дымохода порекомендует любые необходимые корректирующие действия.

2. Всегда держите заслонку открытой во время использования камина.

3. Убедитесь, что вы используете защитный металлический экран, чтобы защитить очаг от искр или тлеющих углей, когда камин используется.

4. Если в той же комнате, что и камин, есть вентиляционное отверстие, убедитесь, что агрегат не используется, прежде чем разводить огонь.

5. Если дом новый, воздухонепроницаемый, откройте окно, чтобы предотвратить проблемы с сквозняками, когда используется огонь.

6. Сдвиньте металлическую решетку до упора в камин.

7. Чтобы получить большую тягу, вы можете увеличить высоту дымохода (это имеет предел, так как силы трения могут препятствовать увеличению высоты, которую вы можете добавить)

Теперь вы готовы наслаждаться безопасным и успокаивающим огнем, не беспокоясь о том, что ваш дом наполнится дымом или вредными газами. Потрескивание огня должно быть приятным и расслабляющим временем, и принятие этих профилактических мер, а также понимание возможностей того, откуда исходит проблема с сквозняком, помогут убедиться, что вы знаете, что делать, если проблема возникнет, и она будет устранена. заботятся, не нанося вреда вашей семье или дому.

Если ваш камин не оформлен должным образом, позвоните нам по телефону 860-233-5770 и назначьте осмотр дымохода, чтобы определить характер вашей проблемы.

Как нарисовать камин

Простое, пошаговое руководство по рисованию камина

Нажмите ЗДЕСЬ, чтобы сохранить учебник в Pinterest!

Камин – это архитектурное сооружение, используемое для разведения открытого огня в здании. Основным назначением камина может быть отопление или приготовление пищи.Некоторые используются для кузнечного дела или плавки металла. Дымоходы часто сопровождают камин для вывода дыма.

С самого начала истории человечества камины и окружающие их мантии часто были одновременно украшены и декоративны. Иногда обрамление камина может представлять собой сложное произведение из кафельной мозаики. Другие могут быть украшены резьбой по дереву. Защитная планка андирона, металлической конструкции, используемой для предотвращения скатывания горящих бревен, часто была из декоративных металлических конструкций. Такие декоративные камины можно увидеть во многих художественных музеях мира.

Когда-то камины были жизненно необходимы для выживания в холодном климате. Сегодня необходимость в камине в значительной степени заменили другие методы отопления. Тем не менее, многие дома, места для отдыха, рестораны или вестибюли содержат камин из-за ностальгии и привлекательности.

Прокрутите вниз, чтобы загрузить этот учебник в формате PDF.

Камины часто используются для создания комфортной интимной обстановки. Сеть ресторанов Cracker Barrel объединяет зажженные камины с предметами старины, пытаясь передать атмосферу ушедшей эпохи.Камины желательны в домах для отпуска. В других заведениях есть фальш-камины, в которых используются светильники, видео, продуваемая ткань или другие средства визуальной имитации огня в камине. Они могут символизировать дом, тепло, семью и единение. Вязание в кресле-качалке у камина – обычное дело.

Хотите нарисовать теплый и уютный мультяшный камин? Это простое пошаговое руководство по рисованию мультфильмов покажет вам, как это сделать. Все, что вам понадобится, это карандаш, ручка или маркер и лист бумаги.Вы также можете раскрасить законченный рисунок.

Если вам понравился этот урок, см. Также следующие руководства по рисованию: Barn, Gingerbread House и Cartoon Castle.

Разблокируйте БЕСПЛАТНЫЕ и ПЕЧАТНЫЕ уроки рисования и раскраски! Узнать больше

Пошаговые инструкции по рисованию камина

Чертеж камина – шаг 1

1. Начните с рисования мантии камина. Сначала нарисуйте узкую горизонтальную перевернутую трапецию с самой длинной линией вверху. Внутри него нарисуйте перевернутую трапецию меньшего размера.Наконец, нарисуйте еще одну трапецию меньшего размера под первой, разделяя одну линию.

Чертеж камина – шаг 2

2. Вытяните две длинные прямые линии вниз от концов мантии. Соедините их внизу, нарисовав еще одну узкую перевернутую трапецию. Это формирует верхнюю часть очага.

Чертеж камина – шаг 3

3. Нарисуйте еще две узкие перевернутые трапеции, чтобы продолжить очаг. Каждая трапеция должна быть длиннее, чем та, что над ней.

Чертеж камина – шаг 4

4.Далее нарисуйте окантовку и проем топки. Вытяните две прямые линии вверх от очага и соедините их изогнутой линией. Внутри этой формы вытяните еще две прямые линии вверх от очага и соедините их изогнутой линией. От основания этих линий вытяните две прямые, наклоненные под противоположными диагональными углами. Соедините их прямой линией. Затем вытяните прямую линию вверх от каждого и соедините их вверху изогнутой линией.

Чертеж камина – шаг 5

5.В камин набросить дрова. Используйте изогнутые линии, чтобы очертить неправильную форму древесины. Соедините концы каждой линии зубчатой ​​линией. Затем нарисуйте еще одну изогнутую или зубчатую линию, чтобы обозначить обрезанный конец дерева.

Рисунок камина – шаг 6

6. Сотрите, если необходимо, затем нарисуйте древесину прямыми линиями, чтобы обозначить кору. На обрезанных концах каждой детали нарисуйте изогнутые линии.

Чертеж камина – шаг 7

7. Рисуем пламя. Используйте изогнутые линии разной длины, которые пересекаются в острых точках, чтобы заключить эфемерную форму.

Рисование камина – шаг 8

8. Нарисуйте пламя изогнутыми линиями и наборами линий, которые пересекаются в точках.

Чертеж камина – шаг 9

9. Нарисуйте кирпичи косяков, пилястр или ножек. Нарисуйте прямые горизонтальные линии и соедините их прямыми вертикальными линиями.

Полный рисунок камина

Раскрась свой мультяшный камин. Красный кирпич, коричневое дерево и белый мрамор – общие атрибуты камина.

Прокрутите вниз, чтобы загрузить этот учебник в формате PDF.

Распечатать Учебное пособие по рисованию

УСТРАНЕНИЕ НЕПОЛАДОК УЧАСТНИКА

Все еще видите рекламу или не можете загрузить PDF-файл?

Сначала убедитесь, что вы вошли в систему. Вы можете войти в систему на странице входа в систему.

Если вы по-прежнему не можете загрузить PDF-файл, наиболее вероятным решением будет перезагрузка страницы.

Это можно сделать, нажав кнопку перезагрузки браузера.

Это значок в виде круглой стрелки в верхней части окна браузера, обычно в верхнем левом углу (вы также можете использовать сочетания клавиш: Ctrl + R на ПК и Command + R на Mac).

Ремонт камина Performance | Carson Dunlop Home Inspection

Хотя камины больше не используются в качестве основного источника отопления домов, мало что может быть лучше веселого огня, особенно холодной зимней ночью. К тому же, есть несколько вещей более неприятных, чем камин, который не втягивает дымный воздух в дымоход: извергать дым в дом, выгонять людей, запускать детекторы дыма и покрывать ваш дом грязью.

Так почему одни камины рисуют идеально, а другие – плохо? Обычно все сводится к дизайну камина.Вот некоторые из факторов, влияющих на производительность камина:

1) Отношение отверстия камина к размеру дымохода

Площадь дымохода должна составлять примерно 1/12 или размера площади отверстия. Если дымоход слишком мал, камин будет дымить.

2) Высота дымохода

В этом случае, чем выше дымоход, тем лучше – слишком короткие дымоходы вызовут проблемы с вытяжкой. Хороший совет, которому следует следовать, – дымоход должен быть на высоте не менее 3 футов над крышей и на 2 фута выше, чем что-либо в пределах 10 футов от нее.

3) Размер и расположение демпфера

Важно убедиться, что демпфер не слишком маленький, не слишком низкий или не слишком далеко назад. Он должен быть на всю ширину топки и не менее чем на 6 дюймов выше верхней части проема. Заслонка обычно находится ближе к передней части камина, чем к задней.

4) Наклон и гладкость дымовой камеры

Дымовая камера над заслонкой должна быть как можно более гладкой и наклонной не более 45 o , так как дым из отверстия заслонки направляется в дымоход. .

Хотя большинство каминов нарушают хотя бы некоторые из правил хорошего дизайна, многие, как правило, работают хорошо, несмотря на это. Дизайн каминов – это больше искусство, чем наука. Поскольку на розыгрыш влияет так много факторов, невозможно знать, насколько «идеальным» должно быть устройство, чтобы оно работало должным образом. Если у вас возникли проблемы с вытяжкой камина, рассмотрите следующие решения:

Уменьшите размер проема – Этого можно добиться, положив дополнительный ряд огнеупорного кирпича на пол топки.Перед тем, как приступить к кладке кирпича, вы можете протестировать раствор, подержав кусок металла над частью проема и наблюдая, улучшится ли тяга.

Удлинить дымоход – Это дорого, но часто удается. Менее дорогие альтернативы включают дождевик или металлический вытяжной колпак, который вращается вместе с ветром, так что дым всегда выходит с подветренной стороны.

Убедитесь, что дымоход открыт – Иногда нежелательные гости могут поселиться в вашем дымоходе.Убедитесь, что дымоход полностью свободен. Иногда это можно сделать снизу с помощью зеркала при открытой заслонке. В противном случае может потребоваться взгляд сверху вниз. (Для этого может потребоваться специалист).

Переместите огонь назад – Часто огонь просто находится слишком близко к передней части топки, и его необходимо отодвинуть назад. К сожалению, если камин слишком неглубокий, чтобы этого допустить, возможно, придется перестраивать камин.

Add Air – Камин, которому не хватает воздуха, не будет работать должным образом.Иногда, открыв окно в комнате с камином, можно получить достаточно воздуха. Вытяжку камина добиться сложнее, если дом находится под отрицательным давлением. Отрицательное давление возникает, когда давление воздуха в доме меньше давления воздуха вне дома. Не включайте вытяжные вентиляторы и не включайте сушилку для белья при попытке разжечь огонь. Это особенно актуально для новых, более плотных домов. Вы также обнаружите, что развести огонь легче, когда печь находится в выключенном состоянии.Кроме того, стеклянные двери помогают защитить камин от воздействия отрицательного давления в доме, особенно если воздух для горения может поступать снаружи.

Warm the Flue – Это уловка, о которой знает большинство людей. Если протолкнуть горящую свернутую газету через заслонку, это поможет преодолеть столб холодного воздуха в дымоходе и позволит быстро создать хорошую тягу.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
