Циркуляционный насос Wilo STAR-RS 25/4 с гайками

Эффективное отопление помещений большой площади можно обеспечить с участием циркуляционного насоса. Удачным примером является модель Wilo STAR-RS 25/4 с гайками.

Представленная модель относится к «мокрому» типу, в котором ротор не контактирует непосредственно с жидкой средой. Рабочая часть полностью изолирована уплотнителями в виде колец. После запуска двигателя между вращающимися кольцами образуется тончайшая пленка, создающая абсолютную герметичность. При эксплуатации кольца самоподгоняются. Таков основной принцип действия.

Расшифровка маркировки

Название модели имеет сочетание букв, чисел, цифр. В серии STAR-RS все оборудование – это циркуляционные насосы с ротором, который называют «мокрым». Они произведены для применения в системах отопления.

· Буквы RS информируют покупателя о наличии штуцерного соединения в насосе.

· Число 25 – это номинальный диаметр патрубка, измеренный в мм.

· Последняя цифра указывает на то, что максимальный напор при нулевом расходе составляет 4 м.

Таким образом, вся информация маркировки становится понятной.

Особенности модели

Wilo STAR-RS 25/4 поставляют для использования в системах водяного отопления, охлаждения, кондиционирования, промышленной циркуляции жидких носителей.

При эксплуатации насос не требует обслуживания, защиты от возможной перегрузки. На клеммной коробке всей серии имеются ручные переключатели, которые можно фиксировать в 3 положениях. Первое положение обеспечит максимальную частоту вращения, второе и третье – минимальную частоту. При самой маленькой частоте вращения количество оборотов и расход энергии уменьшается на 50 %.

Насос может обеспечить циркуляцию следующих жидких сред:

· воды, соответствующей требованиям VDI 2035;

· смеси воды с гликолями в отношении 1:1;

· теплоносителя с добавками разрешенных антирокоррозионных реагентов.

Возможность использование любых других жидких составов, добавок нужно обсуждать с представителями производителей.

Насос может быть подключен к электрической сети с 1~230 В, 50 Гц. Однофазное подключение может выполнить практически любой человек, имеющий элементарные знания по электротехнике.

Потребляемая мощность невелика. Она составляет всего 68 Вт, что является исключительно привлекательным показателем по сравнению с любой другой техникой для дома.

Диаметр разъема равен 1″. Это значение соответствует диаметру входных труб во всех отечественных домах. Соединение выполняется элементарно просто.

Максимальное значение давления достигает 10 бар, что позволяет подключить насос даже к системе централизованного отопления.

За один час насос может перемещать 3 м3 теплоносителя. Объем перекачиваемой жидкости достаточен для обеспечения отопления небольшого дома в 150 м

2.

Теплоносители могут иметь минимальную температуру ‐10 °C, максимальные значения +110 °C. Это широкий диапазон возможностей, увеличивающий количество допустимых видов работ.

Для изготовления насоса использованы высококачественные материалы. Корпус сделан из чугуна серой модификации, рабочее колесо – из полимера, состоящего из полипропиленового пластика с 40% содержанием углеволокна, вал – из нержавеющей стали (сплав X46Cr13), подшипники – из металлизированного графита. На корпус нанесено покрытие катафорезным способом.

В стандартный комплект входят: сам насос, уплотнения, гайки, инструкция.

Вес модели небольшой, всего 2,4 кг. Все геометрические параметры (ширина, высота, длина) укладываются в диапазон он от 10 см до 18 см. Компактные размеры насоса удобны. Модель может эксплуатироваться при температуре окружающего воздуха, не превышающей 40 °C.

Монтаж выполняется легко благодаря наличию гаек и тому, что на корпусе предусмотрены удобные отливы для ключа. Пружинные клеммы позволяют легко и просто подключиться к системе электроснабжения.

Представленная модель является самой востребованной в данной серии. Купите Wilo STAR-RS 25/4 и вы обеспечите теплом помещения в самые суровые зимы. Мы предлагаем лучшее соотношение цены, качества товара и сервиса. Звоните, оформляйте заявку. За доставкой дело не станет. Наши сотрудники осуществят ее в минимально возможные сроки.

Каталог насосы и насосные установки для систем отопления, кондиционирования, охлаждения от Wilo в формате *.pdf

STAR-RS

Характеристики товара
Максимальный напор, м
4
Вид защитыIP 44
Диапазон температурот -10° C до +110° C
Максимальный расход, м.куб/час3,4
Размер напорного патрубка25
Размер приточного патрубка25
Параметры эл. сети1~230 В, 50 Hz
Тип ротораМокрый
Давление, бар10

Насос DAB серия VA, VB, VD, VSA, VS, A, B, D Обзор.

Характеристики.

Насос DAB приобрел известность у российского потребителя еще в далеких 90-х. Тогда насосы поставлялись в Россию через перекупщиков. Сейчас компания имеет официальное представительство в Российской Федерации. Компания, DAB Pumps S.p.A. – расположилась в местечке Местрино  в северной части Италии, всего в сорока километрах от города Венеция.

Компания предоставляет полную  ответственность, того, что изделия, которые выходят с предприятий, отвечают всем требованиям современных Европейских директив. Компания ДАБ пампс входит в состав крупнейшего мирового лидера насоса строения – концерна Грундфос и занимает значительную ( порядка 10%)  часть  всех производимых насосов. Сегодня мы сделаем небольшой обзор циркуляционных насосов  серии VA-VB-VD-VSA-VS / A-B-D M. для отопления от компании DAB с ручным переключением скоростей.

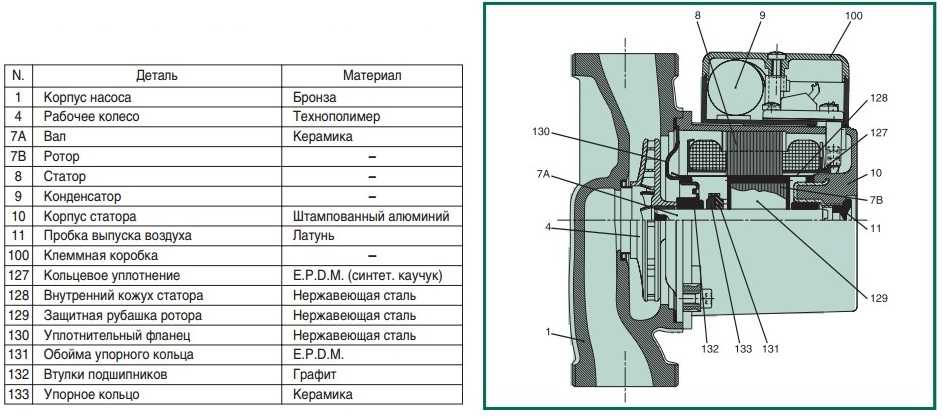

Насос DAB Устройство.

Насос DAB представляет собой устройство компактных размеров, ставшими уже привычными для потребителя. Гидравлическая часть насоса выполнена из массива чугуна, Корпус насоса, где расположился двигатель, изготовлен из алюминиевого сплава. Каждый вал для насоса, изготовленный из нержавеющей стали,  перед установкой на втулки с графитовыми кольцами, проходит балансировку на специальном оборудовании.  Так как конструкция насоса имеет так называемый «мокрый ротор» Насос DAB не требует торцевых уплотнений, а имеет только уплотнительные кольца – ЭПМД. Сам двухполюсный асинхронный двигатель находится в герметичной гильзе и вращается внутри корпуса насоса, таким образом, охлаждение происходит за счет перекачиваемой жидкости теплоносителя. Рабочее колесо на валу насоса изготовлено из высокопрочного технологического полимера с возможностью перекачки теплоносителя с температурой до + 110 градусов.

Остается добавить, что Насос DAB управляется с помощью трех скоростей, которые переключаются перемещением «тумблера» на клеммной коробке Насос также оборудован внутренней защитой двигателя, поэтому дополнительно устанавливать защиту от перегрузок нет необходимости.

Многообразие названий насосов VA-VB-VD-VSA-VS / A-B-D M – не должно Вас испугать, так как расшифровка у них достаточно простая, давайте разберемся:

Насос DAB VA 55/180 Х
  • V – одиночный циркуляционный насос
  • A – резьбовое соединением насоса и трубопровода.
  • 55 – Первая цифра обозначает максимальный напор, измеренный в дециметрах.
  • 180 – монтажная длина насоса

“Х” – здесь возникает некоторая путаница, сейчас я Вам все объясню. Если после указанной монтажной длины больше ничего нет, например VA 65/180 , то насос предназначен для монтажа на трубе 25 диаметра. В таком случае, присоединительные гайки

G= 1 1/2″. Если присутствует индекс «Х» – то Насос DAB для монтажа на трубу 32 диаметра и имеет присоединительные гайки с размером G= 2″.

Насос DAB VA Технические характеристики

Модель насосаПитание              В,   50 ГцМонта  жная длина ммПрисоеди-нениеМощность (1-2-3 скорость) ВтРасход min-max м3/чНапор min-max м
VA 25/1301×2301301 ½”31-38-430.6-30,6-2,5
VA 25/1801×2301801 ½”31-38-43 0,6-2,5
VA 25/180 X1×2301802”31-38-430,6-2,5
VA 35/1301×2301301 ½”35-50-561,4-3,9
VA 35/130 ½”1×2301301”35-50-561,4-3,9
VA 35/1801×2301801 ½”35-50-561,4-3,9
VA 35/180 X1×2301802”35-50-561,4-3,9
VA 55/1301×2301301 ½”36-58-700. 6-4.20,9-4,7
VA 55/130 ½”1×2301301”36-58-700,9-4,7
VA 55/1801×2301801 ½”36-58-700,9-4,7
VA 55/180 X1×230 1802”36-58-700,9-4,7
VA 65/1301×2301301 ½”37-59-780,9-4,7
VA 65/130 ½1×2301301”37-59-780,9-4,7
VA 65/1801×2301801 ½”37-59-780,9-4,7
VA 65/180 X1×2301802”37-59-780,9-4,7
  • VB –
    серия с фланцевым исполнением, VD – модель сдвоенного насоса с фланцевым исполнением.
  • VS – серия насосов с бронзовым гидравлическим корпусом обеспечит рециркуляцию горячей воды в бытовых системах ГВС. Бронза является средством защиты от размножения бактерии легионелла. Кроме того Бронзовый блок прекрасно выдерживает температуру до +110 градусов по Цельсию. А сам насос оборудован пробкой, открутив которую можно “стравить” воздух так не кстати образовавшийся в системе.





  • VSA – Насос DAB для отопительных систем индекс «A» – обозначает, что чугунная, гидравлическая часть обработана катофорезным покрытием и насос может перекачивать теплоноситель с содержанием гликоля до 60% . Такой Насос DAB обычно используется, там, где домовладельцы уезжают на зимний период в городские квартиры и отопление осуществляется периодически во время нечастых визитов. Например, такое мы можем наблюдать в загородных домах дачного типа, где система в качестве защиты от промерзания требует повышенного содержания гликоля.
  • A-B-D M – серия насосов Даб пампс с более мощными техническими характеристиками. Конструктивно повторяют «младшую» серию DAB V. Модель A – резьбовое соединение, модель B – фланцевое соединение, D – сдвоенные модели. Стоит отметить , кроме того, что все они имеют повышенную мощность в отличие от серии VA. Такие насосы уже могут комплектоваться трехфазными двигателями. Буква «M» – указывает на монофазные модели 220 В. Индекс «T» – указывает на комплектацию трехфазным двигателем 380 В.

Насос DAB A Технические характеристики

Модель насосаПитание 50 ГцМонтажная длинаПрисоеди- нениеМощность Вт  (1-2-3 скорость)Расход min-max м3/чНапор min-max м
A 50/180 M1×230180 мм1 ½”180-194-1950,6-7,22,6-5,6
A 50/180 XM1×230180 мм2”168-184-1892,6-5,6
A 56/180 M1×230180 мм1 ½”228-282-2870,6-121,2-6,3
A 56/180 XM1×230180 мм2”224-271-2941,2-6,3
A 80/180 M1×230180 мм1 ½”223-262-2640,6-7,23,8-8
A 80/180 XM1×230180 мм2”218-256-2603,8-8
A 110/180 M1×230180 мм1 ½”361-393-4100,6-121,7-11
A 110/180 XM1×230180 мм2”361-393-4101,7-11

 Хотя монтаж подобного оборудования не считается очень сложным, все-таки лучше, если электрическое присоединение и первый пуск в эксплуатацию произведет опытный монтажник.

Насос DAB VA Монтаж оборудования

Для общего понимания, давайте пробежимся по стандартным положениям при установке циркуляционного насоса отопления.

  • Во-первых, надо помнить, что вал насоса должен быть исключительно в горизонтальном положении, без всяких там перекосов.
  • Во-вторых, клеммная коробка должна оставаться или сбоку или сверху, во избежание попадания воды в случае протечки насоса при аварийной ситуации или при стекании конденсата вниз.
  • В-третьих, если вы решили соорудить термоизоляцию трубопровода, проследите, чтобы корпус двигателя оставался не утепленным.
  • В-четвёртых, помните, что гликоль или другой антифриз плачевно сказывается на уплотнительных кольцах и гидравлической части насоса. Не допускайте его содержания в теплоносителе более чем  -30%. Исключением может быть только серия VSA- где применено катофорезное покрытие. Там мы с Вами упоминали, что допускается 60% – ное содержание антифриза.
  • В-пятых, конечно перед пуском следует проверить электрическое соединение. Так  в трехфазных двигателях направление вращения можно проконтролировать визуально, если открутить заглушку и включить насос на одну секунду. Если направление вращения не совпадает, просто поменяйте любые две  фазы.

Остается только сказать, что не забудьте заполнить систему теплоносителем, и удалить воздух из системы –  эксплуатация на «сухую» категорически запрещена. Первый пуск насоса производят как правило на максимальной третьей скорости. В последствии выберете подходящую скорость при помощи переключателя, сделать это можно не отключая насос от электросети.

Циркуляторный насос DAB серии VA, VB, VD, VSA, VS,  A, B, D не требует  в какого-либо, специального технического  обслуживания. Если Насос DAB не работал какое-то время ,просто проверните вал насоса с помощью отвертки и Ваш Насос DAB снова готов к дальнейшей эксплуатации.
