Проходные выключатели существенно упрощают управление освещением и делают его более удобным. Если ранее использование подобных схем было обусловлено, в основном, особенностями планировки помещения, то в настоящее время их можно встретить практически повсеместно.

Видео инструкция, демонстрирующая принцип работы проходного выключателя

Проходной выключатель, схема подключения – Доктор Лом

Суть работы проходного выключателя хорошо описывается определением, присутствующим в названии. На один осветительный прибор ставятся 2 одноклавишных проходных выключателя, таким образом когда проходишь мимо первого выключателя, можно включить свет, а когда дошел до второго выключателя, если свет уже не нужен, его можно выключить вторым выключателем. При этом если следующему человеку нужен свет, когда он находится возле первого выключателя, то он действует точно также – очень удобно. У проходного выключателя в отличие от обычного нет определенного положения “включено” или “выключено”, если это клавишный выключатель, то в зависимости от положения клавиши второго выключателя, одно и то же положение клавиши первого выключателя может означать как “включено” так и “выключено”. Более наглядно представить это поможет следующий рисунок:

Рисунок 1.

А – принципиальная схема работы проходных выключателей

В – схема подключения проводов в коробке

С – подключение проводов к проходным одноклавишным выключателям

На схемах показано положение выключателей в положении “выключено”. Голубым цветом обозначен Ноль, а оранжевым – Фаза, но в принципе это не имеет значения. Выключатели будут работать, если подключить провода наоборот, но тогда будет трудно проверить, идет ли ток на выключатель.

Очень часто при замене простого выключателя на проходной и соответственно добавлении второго проходного выключателя вести все провода в распределительную коробку, как показано на рисунке 1В, не имеет смысла, особенно если проходные выключатели устанавливаются для управления освещением внутри и снаружи помещения или для освещения лестницы. Распределительная коробка не всегда на виду, да и штробить железобетонные стены не очень-то приятно. Намного проще в таком случае воспользоваться имеющейся электропроводкой и просто добавить провода от подрозетника первого выключателя до подрозетника второго выключателя:

Рисунок 1В₂ – схема подключения проходных выключателей без использования распределительной коробки.

Как видно из приведенной схемы, старый подрозетник в котором стоял обычный выключатель, выполняет дополнительную функцию распределительной коробки. Такая схема подключения позволяет сэкономить и электрические провода, время, необходимое на выполнение электропроводки, ну и в итоге, деньги.

Иногда есть необходимость поставить проходные выключатели на два светильника. В этом случае используются двухклавишные проходные выключатели. Схема подключения, соответственно усложняется:

Рисунок 2.

Примечание: 1. Подключение проводов к двухклавишным выключателям зависит от конструкции выключателя и может быть не таким, как показано на рисунке 2С, тут все зависит от фирмы-производителя выключателя. 2. Если нужно заменить простой двухклавишный выключатель на проходной и добавить второй двухклавишный проходной выключатель, то разводка проводов может выполняться по принципу, показанному на рисунке 1В₂.

Таким образом, используя проходные выключатели, можно включать и выключать свет из 2 мест, причем эти места могут быть как в одном помещении, так и в разных. Но нашему человеку и этого мало, аппетит приходит во время еды и уже хочется включать и выключать свет не из двух мест, а из трех. Что ж, и эта проблема решаема, но для ее решения понадобится перекрестный выключатель.

Как подключить проходной выключатель: одноклавишный, двухклавишный, как обычный, схемы, критерии выбора

При прокладке проводки в доме или квартире часто возникает ситуация, когда необходимо организовать управление освещением из нескольких мест. Для таких целей применяется проходной выключатель, имеющий ряд отличительных особенностей.

Ниже рассмотрим, в чем его конструктивные особенности, и где можно устанавливать. Отдельное внимание уделим особенностям монтажа защиты на такие устройства, схемам подключения и критериям выбора.

Также затронем тему создания проходных выключателей своими руками, ошибки новичков и особенности соединения сенсорных девайсов.

Что такое проходной выключатель

Проходной выключатель — устройство, предназначенное для включения одного источника освещения из разных точек квартиры. Электрики называют такой девайс переключателем, ведь это в большей части отражаете его функции. Другие названия — «перекидной», «перекрестный», «маршевый» или «дублирующий».

Главное отличие состоит в наличии большего числа контактов. К примеру, если в обычном устройстве два контактных соединения, в переходном их три. Два из них общие, что обеспечивает включение лампочки с разных мест, к примеру, в начале и конце комнаты.

Конструкция и принцип работы

Внешне проходной выключатель ничем не отличается обычного.

Но все-таки у него есть отличительные черты:

• на кнопке изображено две стрелки (вверх и вниз), которые находятся друг над дружкой;
• три контактные группы — один ввод и два вывода;
• трехжильная коммутация, обеспечивающая перенаправление напряжения между контактными группами.

Для управления одним источником освещения необходимо два проходных выключателя.

Принцип действия, следующий:

• к каждому переключающему устройство подводится нулевой и фазный провод;
• перевод клавиши в другое положение приводит к подаче напряжения на лампочку;
• при отключении любого из двух переключателей цепь питания нарушается, и источник освещения гаснет.

Включение и отключение возможно не только из двух, но и большего числа точек. Для этого необходимо добавить один или более дублирующих переключателя.

Где можно устанавливать

Перекидной выключатель может устанавливаться в любом помещении. Чаще всего его монтируют в следующих местах:

1. Лестничная площадка. Маршевые выключатели устанавливаются на нескольких этажах для управления общим освещением. К примеру, житель дома может включить проходной переключатель на входе в подъезд, а поднявшись на третий этаж к себе в квартиру выключить свет. Аналогичным образом можно действовать при спуске сверху вниз: сначала включить лампочку дублирующим переключателем, а внизу выключить ее.
2. Коридор. При наличии длинного коридора в квартире или доме проходной выключатель устанавливается в конце и в начале комнаты. Так, при начале движения по коридору можно включить свет, а при выходе из него выключить.
3. Спальня. Удобный вариант — размещение переключателей на входе и возле кровати. В этом случае можно лечь спать и не вставать для отключения света. Это особенно важно в детской комнате, чтобы ребенку не нужно было идти через все помещение для включения / отключения освещения.

На практике можно применяются и другие способы подключения таких выключателей к лампочке. Главное — понимать принцип действия и определиться с необходимостью монтажа устройства. Чаще всего это делается для удобства или / и экономии электроэнергии.

Преимущества проходных выключателей

Дублирующие выключатели имеют ряд положительных качеств, которые выгодно выделяют их среди обычных устройств.

Плюсы:

1. Управление одним источником света из разных частей помещения.
2. Безопасность применения.
3. Легкость монтажа и настройки.
4. Небольшая себестоимость и, как следствие, низкая цена.
5. Экономия электричества.
6. Надежность в эксплуатации.
7. Возможность установки своими руками без привлечения мастера.

Недостатки

Такие выключатели имеют и ряд минусов, которые необходимо учитывать при монтаже.

Выделим основные:

1. При незнании главных отличий их легко спутать с обычным выключателем.
2. Нет точной позиции для выявления положения (включен, отключен). К примеру, при замене лампочки трудно понять, подходит питание к устройству или нет. Для безопасности рекомендуется отключать питающий автомат.
3. В распределительной коробке появляется много проводов. Их количество увеличивается с повышением числа лампочек. Подключать устройства напрямую не желательно, ведь в таком случае придется терпеть большие расходы. Кроме того, при большом числе ламп в одной цепи предусмотрено использование импульсных реле.
4. Более высокая цена из-за особенностей конструкции.

Нужно ли предусматривать защиту на проходные выключатели и заземлять цепь освещения

В требованиях ПУЭ, ПТЭ и СНиП четко сказано, что осветительные сети необходимо защищать с помощью «автомата» на 6-10 Ампер. Из производителей рекомендуется отдать предпочтение компаниям АВВ, Шнайдер или Итон. С учетом сказанного в каждом распред-щитке обязательна установка автомата с оптимальным током.

Что касается заземления, здесь необходимо изучить нормы ПУЭ (гл. 1.7). В книге сказано, что заземление токопроводящих и металлических жил, на которые может податься напряжение, обязательно нужно заземлить. Это значит, что в помещении обязательно должно быть заземление, обеспечивающее необходимый уровень безопасности.

Как выбрать автоматический выключатель смотрите тут https://elektrikexpert.ru/kak-vybrat-avtomaticheskij-vyklyuchatel.html.

Схема подключения

При установке проходного переключателя можно использовать одну из многочисленных схем. Они отличаются по количеству точек и числу переключателей на устройстве. Рассмотрим каждый из вариантов подключения более подробно.

ВАЖНО: применять нужно двух и трехжильный кабеля.

С двух мест

Такая схема подключения хороша при проживании в 2-этажном доме, при наличии большой комнаты или длинного коридора. Как вариант, ее можно задействовать в спальне, когда отключение света планируется сделать возле изголовья кровати.

Принцип прост:

1. Подключите к светильнику заземляющий и нулевой провод.
2. Фазу подайте на вход первого проходного переключателя, а со входа другого выключателя провод фаза направьте к светильнику.

Нажатие на любое из устройств приводит к разрыву цепи и отключение выключателя. Аналогичным образом перевод клавиши во второе положение ведет к замыканию цепочки и зажиганию лампы.

Схема подключения проводов через распределительную коробку.

При прокладке провода ориентируйтесь на действующие требования. Провод должен находиться на расстоянии где-то 150 мм от верха. Для укладки используется штроба, монтажные лотки /короба.

Принципиальная схема подключения на примере двух переключателей.

Принцип работы схемы показан ниже.

Подключение двух точек через распределительную коробку.

Зачищаем и подводим проводка к коробке, как показано ниже.

Проверяем индикатором куда приходит фаза.

Соединяем нулевой провод от вилки к нулевому проводу светильника.

Подключите коричневый фазовый провод, подходящий к распредкоробке, аналогичным проводом, идущим от вилки (щитка).

Соедините синий и желтый провода от левого переключателя с аналогичными проводами от правого.

Коричневый провод правого выключателя соедините с аналогичным проводом, который идет на лампочку.

Подключение трех точек

При необходимости может потребоваться включение-отключение лампы с трех разных точек.

В таком случае потребуется два проходных и один перекидной переключатель. Его особенность состоит в наличии двух групп контактов, всего четыре.

Принципиальная схема подключения выглядит так.

Для сборки такой схемы сделайте следующее:

1. Подведите нулевой провод к лампочке.
2. Аналогичное действие выполните и по отношению к заземляющему проводнику.
3. Фазный провод подведите ко входу первого маршевого выключателя, а ко входу второго подведите незадействованный провод с лампочки.
4. Пару выходов с 3-контактного девайса заведите на ввод 4-входного перекрестного устройства.
5. Пару выводов с другого 3-контактного девайса заведите на другую пару контактов перекрестного выключателя.

Схема подключения контактов показана ниже.

Правила монтажа и укладки проводов здесь такие же, как и для другой проводки.

Подключение трех точек через распределительную коробку.

Для этого к коробке нужно подвести или один четырехжильный провод или два двухжильных. Рассмотрим на примере второго варианта.

Синий провод, идущий от коробки, подключается к контакту выключателя со стрелкой, показывающей во внутрь. Затем выходит из контакта со стрелкой, показывающей наружу, и уходит в коробку.

Коричневый провод, который на фото ниже играет роль желтого, прокладывается таким же образом.

Соединяем эти провода от левого и правого проходных выключателей.

Здесь нужно быть внимательным:

1. Разомкните желтый провод, соединяющий левый и правый проходные выключатели.
2. Желтый провод от левого выключателя соедините с коричневым проводом, который подключен к переходному выключателю к контакту со стрелкой во внутрь.
3. Желтый провод от правого устройства соедините с коричневым проводом, который приходит от перекидного переключателя из контакта со стрелкой, указывающей наружу.
4. Тоже самое сделайте и с синим проводом, соединяющим левые и правые устройства. Разомкните его. Синий провод от левого переключателя соедините с таким же проводом, идущим от перекидного переключателя со стрелкой, идущей вовнутрь.
5. Синий провод от правого устройства соедините с синим проводом, который приходит от перекидного (третьего) переключателя от контакта со стрелкой, указывающей наружу.

Схема подключения показана ниже.

Схема на четыре точки

При использовании четырех точек требуется применение комплексной схемы. Здесь применяется не только пара проходных, но и два перекрестных выключателя.

Если в комнате требуется подведение напряжения на две лампочки и более, лучше отдать предпочтение выключателям двухклавишного типа. В этом случае проще управлять освещением.

Схема подключения показана ниже.

Общий алгоритм подключения, следующий:

1. Со вводной коробки подайте ноль сразу на лампочку.
2. Фазу с коробки подключите ко входу первого проходного переключателя.
3. Далее объедините выводы проходного, двух перекрестных переключателей и второго проходного устройства.
4. Со входа второго маршевого переключателя отправьте фазу на светильник.

Такое схемное решение позволяет управлять светом с помощью любого из установленных устройств.

Схема на пять точек

При необходимости реализовать схему на пять точек принцип подключения такой же, как в рассмотренном выше случае. Увеличивается только количество перекрестных переключателей.

В этом случае их будет три, а по краям предусмотрены стандартные маршевые выключатели.

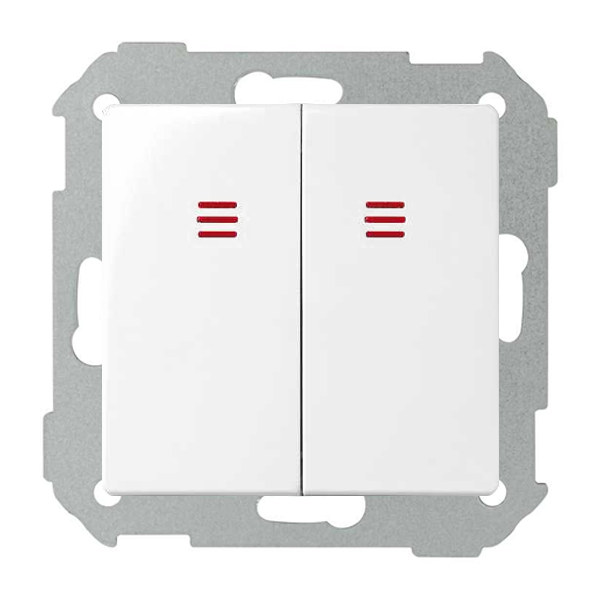

Схема подключения двухклавишного и трехклавишного выключателей

Применение выключателя двухклавишного типа позволяет управлять двумя и более осветительными устройствами. Это возможно, за счет наличия шести контактов в каждом из устройств.

Общие проводники определяются по стандартному алгоритму, но прозвонка проводится для большего числа проводов.

Особенность схемы с 2-клавишным выключателем в том, что фазный провод подключается к обоим входам первого переключающего устройства. Со входов второго выходят провода на источники освещения.

Если в схеме участвует три и более точек, требуется поставить два переходных выключателя, ведь они выпускаются только одноклавишного типа.

При подключении учитывается следующий принцип:

1. Первая группа контактов подходит к первому перекрестному устройству, а вторая — к другому.
2. Выход перекрестников соединяется с последним 2-клавишным маршевым девайсом.

Трехклавишный выключатель подключается по схеме.

Какой лучше использовать кабель

По действующим правилам при подключении дублирующего выключателя рекомендуется задействовать 3-жильный медный кабель, имеющий сечение 1,5 кв. мм.

Наиболее популярные варианты:

1. ВВГнГ-3х1,5.
2. ШВВП-3х1,5.
3. ПВСнг-3х1,5.

Главное отличие между указанными выше проводниками состоит в виде изоляционного покрытия и особенностях жил. При выборе кабеля учтите, чтобы она был маркирована по ГОСТу.

Это дает гарантию, что при покупке провода с сечением 1,5 кв. мм вы получаете именно этот параметр, а не 1,0 или, к примеру, 1,2 кв. мм. Помните, что несоответствие сечения может привести к перегрузке и аварии.

Основные ошибки подключения

Начинающие электрики часто допускают ошибки при подключении проходных выключателей. Чаще всего они допускаются еще в период выявления вводной (общей) клеммы.

Необходимо понимать, что у каждого производителя их расположение может отличаться. Это значит, что перед монтажом необходимо всегда проверять соответствие клемм с помощью мультиметра и сверять полученные данные с имеющейся схемой. Обращать внимание куда направлены стрелки на выключателеях.

Если общий провод определен правильно, но освещение все равно работает некорректно, значит, пользователь ошибся с покупкой. Возможно, установлено два стандартных выключателя, а не проходные.

Вторая оплошность, которую допускают новички — ошибка при монтаже. Как правило, пара проводов с первого выключателя подсоединяется ко входу, а со второго устройства — к выходу. В таком случае цепь не работает, ведь контакты нужно подключать по принципу «крест-накрест».

Критерии выбора

При выборе проходного выключателя нельзя ориентироваться только на цену. Важно понимать, где и как будет установлено устройство.

Нижеперечисленные критерии позволят сориентироваться, на что в первую очередь следует обратить внимание при выборе.

Учтите следующие критерии:

1. Производитель. На выбор покупателям доступен товар следующих разработчикам: Legrand, Lezard, Schneider Electric, Simon, Smartbuy, TDM, UNIVersal, Volsten WERKEL, СВЕТОЗАР, Arditi SPA, EKF, Electraline, GUSI Electric, IEK, Intro, Jung, LIREGUS, LK Studio, Nilson, Panasonic, Retrika, STEKKER, Кунцево-Электро, ЭРА.
2. Страна-производитель: Германия, Испания, Китай, Италия, Литва, Польша, Россия, Португалия, Турция, Франция. Импортные девайсы хотя и качественные, но можно найти не плохие по качеству отечественные аналоги (смотрите п.1).
3. Способы монтажа. Варианты — в кабель-канал, скрытая проводка, открытая прокладка.
4. Количество кнопок: одна или две.
5. Наличие индикатора — есть или нет.
6. Степень защиты — IP20, IP41, IP44, IP54, IP55, IP65. Возможны и другие варианты. Во влажных помещениях и на открытых площадках обращайте внимание на устройства с защитой IP55, IP
7. Цвета. На выбор доступны белый, бежевый, зеленый, золотистый, коричневый, красный, серый, серебристый, черный и синий и другие цвета. Подбирайте по дизайну комнаты, коридора и т.д.
8. Количество модулей — один или два.
9. Число постов — один или два.
10. С рамкой или без.
11. Комплектация. Проходной переключатель с накладкой или в сборе. Возможна модульная сборка.
12. Заземление — предусмотрено или нет.
13. Максимальный ток — от 2 до 100 А.
14. Серия — более 50 разных вариантов.
15. Материал — АБС-пластик, керамика, пластик, поликарбонат, термопласт, сталь, латунь и т. д.

Комплексный подход к выбору позволяет найти нужное устройство, избежать ошибок и не быть разочарованным в качестве.

Можно ли использовать проходной выключатель как обычный

Бывают ситуации, когда из дублирующего выключателя нужно сделать простое 2-клавишное устройство. Это несложно реализовать, если девайс подключить, как обычный.

Вопрос в том, зачем это делать, ведь тогда теряется суть всей идеи, а переплачивать за более дорогостоящий девайс нет смысла.

Можно ли из простого выключателя сделать проходной

Теперь рассмотрим обратную ситуацию, когда из обычного выключателя нужно сделать переходной. Для этого потребуется пара простых выключателей с одной или двумя клавишами.

Желательно, чтобы они были выпущены одним заводом-изготовителем и имели идентичные габариты.

Задача в том, чтобы добавить дополнительный контакт в простой выключатель.

Но сразу отметим, что лучше не тратить время на такую переделку, а сразу купить дублирующий переключатель.

Но если все-таки решились, то алгоритм действий такой:

1. Предварительно проверьте, что конструктивные особенности девайса позволяют поменять клеммы местами.
2. Снимите клавишу с клипсами.
3. Демонтируйте электрическую часть.
4. Один из контактов достаньте из гнезда и разверните на 180 градусов.
5. Срежьте одну из площадок общей группы.
6. Соберите девайс и убедитесь, что он работает правильно.
7. Закройте устройство одной крышкой или оставьте две кнопки, но склейте их друг с другом.

Можно ли сделать своими руками?

Как видно из рассмотренного выше раздела, проходной выключатель можно сделать самостоятельно. Для этого потребуется обычный одно – или двухклавишный выключатель. Алгоритм действий описан выше, поэтому повторяться нет смысла.

Особенности подключения сенсорных проходных выключателей

Кроме кнопочных, на рынке также встречаются сенсорные модели. По принципу действия эти устройства полностью идентичны, но конструктивно они имеют ряд особенностей.

Так, на рынке представлено два типа таких девайсов:

1. Прямого действия. Срабатывают после прикосновения к поверхности подушечками пальцев.
2. С диммерами. В отличие от прошлого типа здесь предусмотрена плавная регулировка яркости. Для использования таких устройств также необходимо нажатие. Разница в том, что уровень яркости напрямую зависит от продолжительности удерживания пальца на поверхности.

Главное отличие схемы сенсорных устройств в том, что здесь содержатся следующие контакты:

• Фаза.
• Перекидные контакты.
• Общая СОМ-клемма.

Назначение последней в том, чтобы связать выключатели при необходимости использования нескольких источников освещения и зон. При этом на одну зону допускается мощность нагрузки более 1000 Вт.

Для правильного подключения необходимо учесть следующие особенности:

1. Фаза подключается к L.
2. L1 подходит к первой, а L2 ко второй осветительной зоне.

При использовании двух и более лампочек L-контакты необходимо объединить параллельно друг с другом, а также объединить COM-контакты. Остальное подключение проводится по стандартной схеме с учетом количества коммутируемых зон.

Схема подключения к распределительной коробке

Особый интерес представляет схема подключения дублирующего выключателя в распределительной коробке. Частично мы затрагивали этот вопрос выше.

Разберем подробней.

В нее входит четыре трехжильных провода:

• с АВ освещения распределительного щитка;
• на первый переключатель;
• на второй переключатель;
• на источник освещения.

При соединении проводов нужно смотреть на цвет. При использовании ВВГ-кабеля применяются следующие маркировки:

1. Белая — фазный.
2. Синяя — нулевой.
3. Желто-зеленая — земляной.

Возможен и второй тип маркировки — белый, коричневый и черный соответственно.

При сборке действуйте следующим образом:

1. Соедините ноль кабеля вводного АВ и нулевой провод, который идет на лампу в одну точку с помощью ваго-клемм.
2. Объедините заземляющие жилы (если они предусмотрены).
3. Подключите желто-зеленый провод к корпусу светильника.
4. Подключите фазные провода. Для этого фазу со ввода объедините с фазой клеммы первого проходника.
5. Общий провод второго проходника с помощью отдельного зажима объедините с фазой провода, идущего к осветительному устройству.

После выполнения рассмотренных выше шагов соедините второстепенные (отходящие) жилы с первым и вторым выключателем.

При этом принцип объединения не имеет значения. Даже в случае ошибки в цветовом обозначении схема будет работать правильно. После этого можно подать напряжение и проверить исправность схемы.

При использовании такого подключения запомните несколько моментов:

1. Убедитесь, что фаза приходит на общий провод 1-го выключателя.
2. Этот же фазный провод должен уйти с общего провода 2-го выключающего устройства в сторону лампы.
3. Два других проводника объединяются друг с другом в распределительной коробке.
4. Нулевой и земельный провод подаются напрямую на лампы.

Итоги

Проходной выключатель — полезный девайс, который делает управление освещением более комфортным и позволяет экономить электричество в доме или квартире. Главное четко понимать его принцип действия, правильно подойти к выбору и учитывать ряд особенностей при подключении.

виды, принцип, схема, устройство, отличия

Где разместить выключатель? Это непростой вопрос, если нужно включать-выключать свет в большом зале, имеющем несколько входов, или в длинном коридоре. Если выключатель один, а места много, это неудобно.

А можно ли сделать лучше — чтобы включать-выключать свет с разных концов коридора или лестницы в подъезде, на придомовой территории из дома, гаража, от калитки и так далее? В наш цифровой век сразу приходят в голову радиоуправляемые пульты, датчики движения и прочее. Это прекрасно, но можно сделать проще, дешевле и удобнее. Нужно лишь использовать проходной выключатель.

Многим из нас встречалась схема проходного выключателя в школьном задачнике. В задаче для седьмого класса предлагается так составить схему, при которой можно включить и выключить лампочку в любом конце коридора. Чтобы понять принцип работы проходного выключателя, разберем решение этой несложной задачи.

Вначале — простая схема «одна лампочка и один выключатель»:

Ключ К1 замкнут, лампочка светится. Если разомкнуть контакты — лампа погаснет. Используя такие устройства, задачу по включению-выключению с разных концов коридора не решить: даже если мы сможем включать свет разными выключателями, нам не удастся так же просто выключить его.

Пара проходных выключателей

Для решения задачи нужны не выключатели, а переключатели, и еще нужен дополнительный провод. Переключатель передает напряжение на один из двух проводов:

Здесь фаза передается с контакта 1 на 2. Если щелкнуть переключателем, то напряжение с контакта 1 будет поступать на 3.

При любом положении переключателя только один из проводов будет под напряжением: 2 или 3.

Это и есть электрическая схема проходного выключателя: простой переключатель.

Но для работы нужен еще хотя бы один выключатель света проходной. К нему от первого переключателя нужно протянуть два провода.

Что произойдет, если мы щелкнем переключателем 1? Цепь разомкнется. А если переключателем 2? То же самое.

Значит, свет можно выключить с любого конца коридора. А после этого его можно включить, щелкнув любым из переключателей. Например, первым:

Выключатель проходной одноклавишный не имеет положений Вкл,  Откл. Любая коммутация одного из пары переключателей меняет состояние системы: если лампочка горела, то она погаснет, а если была выключена — то засветится.

Что покупать для реализации схемы

Понимая, как работает проходной выключатель, можно самостоятельно смонтировать схему удобного управления освещением.  На рынке электротоваров популярны изделия нескольких фирм, например  проходные выключатели legrand . Они функциональны, имеют привлекательный дизайн,  некоторые со светодиодной подсветкой.

Проходной выключатель legrand valena, если он без пары, может работать как простой.  Но обычно их покупают парами.

Покупатели часто спрашивают, чем внешне отличается проходной выключатель от обычного. Отличий немного: предприятия используют единую конструкцию корпуса для разных устройств. На проходных нет маркировки, указывающей включение (иногда она все же есть, из-за использования стандартных комплектующих, но на нее не  обращают внимания). Отличия в соединении электрических контактов без труда определит человек, знакомый с электротехникой.

На рисунке показано подключение пары проходных выключателей legrand, работающих на одну группу светильников.

Проходные выключатели, как и обычные, выпускаются с одной или с двумя клавишами. Двухклавишные управляют двумя группами светильников. Можно, например, регулировать яркость освещения, включая и отключая в люстре группы лампочек.

Ничем не хуже изделия других фирм: lezard, lexman, abb, шнайдер электрик.

Проходные выключатели lezard соединяются по такой же схеме, как и сделанные фирмой legrand, и другими фирмами.

Собрать схему из устройств от любых производителей очень просто, но иногда возникают сложности, поскольку на коммерческих сайтах в интернете встречаются схемы с ошибками. Иногда дешевые китайские устройства сопровождаются бумажными инструкциями с ошибками в схемах.

Пользуйтесь простейшей схемой, на которой все ясно, которую вы понимаете.

Включаем и выключаем свет из десяти мест

Мы подробно рассмотрели схему коммутации светильников из двух разных  мест.

Но нельзя ли сделать так, чтобы свет включался-выключался из трех, четырех мест и так далее? Например, при выходе из квартиры, на любом этаже, включить свет на лестнице, а при выходе из подъезда выключить его. И так же поступать в обратном порядке: включить свет при входе в подъезд, а выключить у своей двери.  Или поздно вечером выходя из офиса в коридор, где рачительный завхоз уже выключил свет, не брести в темноте, а щелкнуть выключателем у своей двери, да будет свет! И выключить потом на выходе.  И чтобы таких выключателей в коридоре было несколько — у разных дверей.

Для организации такого освещения  нужно использовать более сложные проходные переключатели, они называются перекрестными. Рассмотрим их функционирование.

Перекрестный выключатель — это такая штука, у которой есть две входных клеммы и два выхода. На один вход приходит фаза, на другой — пустой провод, в произвольном порядке.

Соответственно, на выходах мы имеем: на одном — фазу, на другом — ничего. Щелкнув клавишей перекрестного выключателя, мы поменяем местами фазу и «пусто» на выходных клеммах.

Если поместить перекрестный переключатель между двумя проходными, то получится три точки коммутации. Каждый переключатель, если изменить его состояние,  меняет освещение: если свет горел, то он погаснет, а если был выключен — включится.

Посмотрите на рисунок. В настоящий момент цепь замкнута, но что будет, если щелкнуть любым из трех устройств? Цепь между входом и выходом разомкнется, и свет погаснет.

Интересно, что после выключения мы можем включить свет, опять-таки щелкнув ЛЮБЫМ переключателем.

Можно поставить в средину схемы два перекрестных выключателя, три, четыре…. сколько не жалко. И любой переключатель будет изменять состояние системы.

Это может показаться удивительным, тем более что в длинной цепочке переключателей бывает непросто разобраться. Но тем не менее схема работает! Ведь ни при каком положении коммутирующих устройств фаза не «теряется» — она приходит на один из двух выходов каждого перекрестного переключателя, и лишь последний проходной «выбирает» фазу или ее отсутствие.

Накладные перекрестные переключатели пользуются спросом

Проходные выключатели выпускаются в тех же корпусах, что и обычные. Есть накладные модели и встраиваемые, в исполнениях для внутренней и наружной проводки. Накладные модели проходных и перекрестных переключателей пользуются спросом, потому что их в большом количестве  используют при усовершенствовании систем освещения, в том числе при устройстве наружного освещения.

При строительстве своего дома удобную систему коммутации с проходными выключателями можно занести в проект электропроводки.

Новые технологии: сенсорные проходные выключатели

Стильные сенсорные выключатели стоят дороже обычных, но пользуются спросом — они стали естественной частью современной «цифровой культуры».

Сенсорные устройства — достаточно сложные электронные устройства. Для коммутации тока применяют тиристор или транзистор большой мощности, а сигнал, благодаря которому открывается (или запирается) прибор, поступает с сенсора — датчика, реагирующего на какое-либо внешнее воздействие.

Сенсором может быть датчик движения, или акустический, или емкостной — реагирующий на прикосновение. Чувствительные сенсоры реагируют даже до прикосновения, достаточно поднести руку на расстояние 1-3 сантиметра. В домах обычно устанавливаются емкостные сенсорные выключатели, или совмещенные с датчиком движения. Все сенсорные устройства могут управляться дистанционно. Если пульт управления не входит в комплект, его покупают отдельно.

Полупроводниковый прибор, ответственный за включение-выключение тока, может использоваться и для управления силой тока, яркостью света, если оснащен с диммером. Важно знать, что диммеры подходят не для всех осветительных приборов.

Проходные и перекрестные сенсорные выключатели, как и механические, используются для управления осветительными приборами с разных точек. По сравнению с механическими, они более функциональны: могут управляться дистанционно, управлять силой света.

Внешне сенсорные устройства  представляют собой гладкую панель из стекла, в подключенном состоянии на ней заметна индикация: голубой светлячок — состояние ОТКЛ, красный — ВКЛ. Для управления осветительным прибором нужно просто прикоснуться к панели устройства.

На фото — сенсорный выключатель.

Парадокс заключаются в том, что технологически продвинутые сенсорные устройства прекрасно справляются с управлением лампами накаливания или газоразрядными, но при включении продвинутых светодиодных светильников возникают проблемы. В цепи «сенсорный выключатель — светодиодный светильник» в отключенном состоянии могут наводиться слабые электрические  импульсы, из-за которых светодиоды «подмигивают». Иногда возникают проблемы с диммером, если он регулирует ток через светодиоды.

В таком случае рекомендуется устанавливать дополнительный адаптер… или простые механические выключатели, через которые никакие импульсы не проскакивают.

На рисунке показана схема подключения адаптера параллельно светодиодной лампе.

На этом рисунке адаптер подключен к распределительной коробке и влияет на все светодиоды, включенные в данную цепь.

Рассмотрим схемы подключения проходных сенсорных переключателей.

Здесь показано соединение двух сенсорных проходных выключателей.

Здесь показано соединение трех проходных сенсорных выключателей.

Отметим, что посредине стоит такой же сенсорный переключатель, как и по краям. То есть сенсорные устройства не делятся на «простые» и «перекрестные».

В цепочке сенсорных выключателей есть «главный» — который изображен слева, к нему подходят три провода (один провод — от нагрузки). Перед началом работы систему нужно синхронизировать. Прикоснувшись к панели главного устройства, 5 секунд ждут звукового сигнала. После этого нужно прикоснуться ко второму выключателю. Синхронизация произведена. Далее синхронизируют с главным выключателем третий, четвертый и так далее.

Проходная розетка — это очень просто

Познакомившись с замечательными свойствами проходных выключателей, мы ждем чудес и от такого объекта, как проходная розетка. Но ничего особенного здесь нет. Просто есть розетка концевая  (к ней подходят электрические провода, которые больше никуда не идут),  и проходная — она подключена к проводке, к которой подсоединены еще несколько розеток.

Проходные розетки не имеют ни конструктивных, ни схемных особенностей. Название просто отражает их место в системе электроснабжения.

Что ограничивает число проходных выключателей

Цепочка переключателей, позволяющая коммутировать электрический ток из нескольких точек, не должна быть слишком громоздкой.  Контакты оказывают сопротивление электрическому току. Оно невелико, но на длинной цепочке контактов ток может уменьшиться заметно. При большом числе переключателей, включенных друг за другом, уменьшается надежность схемы, возможны сбои. Поэтому мы редко встретим вереницу проходных и перекрестных выключателей в десять или более штук. Чаще всего это пара переключателей, несколько реже — цепочка из трех, четырех, пяти.

Использование этих устройств делает жизнь удобнее и позволяет экономить электроэнергию.

Виды проходных выключателей

Итак, мы рассмотрели разные варианты этого класса устройств. В завершение перечислим их виды.

По технологии:

• механические;
• полупроводниковые (сенсорные, с дистанционным управлением).

По количеству независимых нагрузок:

• однолинейные;
• многолинейные (на 2, 3 группы ламп).

Кроме того, механические переключатели бывают двух видов:

• простые проходные;
• перекрестные.

Подключить проходные выключатели очень просто. Удачи!

Видео по теме

Открытый водонепроницаемый сквозной коммутатор PoE

– это чрезвычайно надежная сетевая система для наружных применений с высокой гибкостью установки.

С комбинацией инжектора PoE мощностью 90 Вт, установка этого устройства на открытом воздухе без опасения повреждения водой и обеспечение быстрой сети и достаточной мощности для множества сетевых устройств с простой и быстрой установкой.

Открытый водонепроницаемый сквозной коммутатор PoE разработан для использования вне помещений, где трудно найти локальный источник питания переменного тока, поскольку его сквозная пропускная способность и коммутатор хорошо защищены внутри водонепроницаемого металлического корпуса с полным классом защиты IP67 обеспечивая более длительный срок службы.Кроме того, его можно закапывать прямо под землю.

Порт ввода данных PoE в коммутаторе получает питание и данные от другого коммутатора PoE или инжектора PoE, что обеспечивает высокий бюджет мощности до 71 Вт для удовлетворения различных требований по одному кабелю Ethernet, а сквозной коммутатор расширяется до 7 сетевые порты с PoE и гигабитной коммутационной способностью, обеспечивающие питание нескольких IP-устройств. Порт PoE соответствует стандарту IEEE802.3at (PoE +). Каждый порт PoE способен выдавать максимальную мощность до 30 Вт.

Коммутатор позволяет расширить доступ к сети в разумных количествах, экономя ненужные затраты, при этом повторяет возможности сети еще на 100 метров. Более того, отсутствие необходимости в розетке переменного тока идеально подходит для случая, когда источник питания не представлен в области развертывания IP-устройств.

Коммутатор PoE отличается компактными размерами, но с высоким бюджетом мощности, а также безвентиляторной конструкцией с естественным охлаждением. Коммутатор может работать в диапазоне температур от -5 ℃ до 50 ℃, в различных условиях окружающей среды.

Как это работает
