Циркуляционный насос. Преимущества и недостатки

Просмотров: 26278

Далеко не все понимают, что для поддержания нормальной температуры в помещении требуется не только отопительный котел и трубы с батареями, но и целый ряд достаточно сложных приборов и устройств, без которых тепла попросту не будет. Одним из таких незаменимых приспособлений является, безусловно, циркуляционный насос. И хотя его подбор и монтаж лучше доверить специалистам, ориентироваться в теме стоит и владельцам домов. Надо сказать, что правильный подбор насоса – это гарантия того, что вам удастся избежать различных сбоев в процессе работы системы отопления. Кроме того, такой агрегат будет обеспечивать экономию электрической энергии, также он снизит шумы в радиаторах и в трубопроводе.

И, конечно, циркуляционный насос повысит в целом теплоотдачу системы.
Согреть помещение можно старинным способом с помощью печи или камина, можно в каждой комнате поставить электронагреватель, но такое отопление – тема не этого сайта. Наша тема – комфортные гидравлические (жидкостные) системы отопления, в которых циркулирует теплоноситель, согревая дом с помощью отопительных приборов.

Если общая площадь отапливаемых помещений исчисляется сотнями квадратных метров и если эти самые метры занимают несколько этажей, то классического отопления, основанного на естественной циркуляции теплоносителя, будет не достаточно. И в этом нет ничего удивительного — давление в системах с естественной циркуляцией не превышает 0,6 мПа. Повысить давление и улучшить циркуляцию воды в таких системах отопления можно лишь двумя способами — строить замкнутую систему трубами большого диаметра либо ввести в нее циркуляционный насос. Трубы большого диаметра обойдутся недешево, поэтому лучшее решение в отоплении площадей от 100-150 м2 — циркуляционный насос.

Под качеством системы отопления понимают способность системы поддерживать комфортную температуру в доме при температуре теплоносителя низкой настолько, насколько это возможно. Тепло к отопительным приборам передается по трубам, соединяющим котел и радиаторы в замкнутую сеть – систему отопления, по которой циркулирует теплоноситель.



Устройство и принцип работы циркуляционного насоса

Циркуляционный насос – небольшой агрегат, который устанавливается непосредственно в трубопровод и обеспечивает перекачку теплоносителя по трубопроводу. Для систем отопления частных домов обычно применяют насосы с так называемым «мокрым ротором». Эти насосы так и называются – циркуляционные. Циркуляционные насосы имеют узкую специализацию — они предназначены для принудительной циркуляции теплоносителя (воды) в замкнутых отопительных системах. Циркуляционный насос состоит из чугунного корпуса, внутри которого расположен ротор (вращающаяся часть) и насаженная на ротор крыльчатка.

Ротор вращается – крыльчатка продвигает воду. Одно из основных правил монтажа насоса в системе: ось ротора обязательно должна быть расположена горизонтально . Будучи установленным в отопительную систему, насос засасывает воду с одной стороны и нагнетает ее в трубопровод с другой за счет центробежной силы, возникающей при вращении крыльчатки, во вводном патрубке возникает разрежение, а на выводном- компрессия. При равномерной работе насоса уровень теплоносителя в расширительном бачке не меняется, т.е. с его помощью поднять давление в отопительной системе не удастся — для выполнения этой задачи понадобится
повысительный насос
. Задача же циркуляционного насоса- в преодолении сопротивления, возникающего на отдельных участках отопительных систем.

Преимущества и особенности использования циркуляционных насосов

Особенностью современных циркуляционных насосов (ЦН) являются экономичность, долговечность, небольшие габариты и бесшумность. При правильном монтаже циркуляционные насосы практически бесшумны. Вы сможете определить, работает ли насос, только по легкой вибрации, когда дотронетесь до него рукой.

Как правильно выбрать циркуляционный насос? Важно правильно подобрать насос в соответствии с гидравлическими параметрами конкретной отопительной системы. Это лучше доверить специалистам. Прежде всего, необходимо знать сколько тепла понадобится для отопления дома. Это достаточно сложный расчет, который включает в себя много параметров и делается специалистами. Важным является все: какие окна установлены в здании, как утеплены стены, пол и перекрытия, предусмотрены ли термостатические вентили в системе и т.д. и т.п. Результатом этих вычислений становится определение необходимой объемной подачи теплоносителя в системе (м3/ч), по которой и подбирается насос. При реконструкции уже существующей системы предпочтительнее воспользоваться регулируемым насосом. Такие ЦН самостоятельно адаптируется к изменению расхода в системе, практически бесшумны и очень экономичны.

Самостоятельно произвести расчет для сложной и многоуровневой отопительной системы вам не удастся! Но, если вы все же решили попробовать — формула расчета приводится в СНиП 2.04.05-91*.

Второй очень важный аспект – это напор насоса. Этот параметр связан непосредственно с самой отопительной системой. Он будет равняться общему гидравлическому сопротивлению имеющейся у вас системы. При этом этажность здания во внимание не принимается. Пожалуй, наиболее быстрым и простым способом считается выбор насоса для отопления по каталогам. Это очень удобно, поскольку вы сможете сопоставить различные характеристики самого агрегата, а также характеристики, которые окажутся важными при монтаже насоса и в ходе его непосредственной работы. Выбирая насос для системы отопления, принимайте во внимание один важный момент. Все полученные при вычислениях характеристики рассчитываются на максимум работы насоса. Однако такой режим за весь срок службы агрегата будет использоваться минимальное количество времени.

А значит, при выборе циркуляционного насоса для отопления есть смысл немного занизить параметры. Правильным будет выбрать насос, мощность которого превышает необходимую для данной системы отопления на 5-10%. Принимая такое решение, вы сможете сэкономить не только на покупке самого насоса, но и в дальнейшем сохранить немалые средства на оплате электричества. И не стоит беспокоиться о том, что насос с чуть меньшими параметрами не справится с подачей тепла в дом в сильные морозы.

Шум в системе отопления – еще одна проблема. На самом деле, такая проблема вполне может возникнуть, если насос подобран неправильно. Есть и другая причина – шум в трубах из-за наличия в системе воздуха. Поэтому стоит знать, как его удалить из системы отопления. Очень часто домовладельцев волнует вопрос о том, не возникнут ли проблемы во время запуска насоса после теплого времени года, когда агрегатом не пользуются. Современные агрегаты для отопления можно смело отключать на несколько месяцев, вреда им от этого не будет. Даже в том случае, если во время простоя появились отложения, из насоса их удалить очень просто. Нерегулируемый насос для этого нужно переключить в режим максимальной скорости, у регулируемого же агрегата есть функция деблокирования. Еще один важный момент – это материалы, из которых производятся насосы для отопления. Вал и подшипники современных агрегатов производят из керамики. Это позволяет существенно увеличить срок службы насоса, а также обеспечить бесшумность его работы.

Типы циркуляционных насосов

Наиболее распространенными видами являются насосы циркуляционные с “сухим” ротором и “мокрым” ротором.
К насосам циркуляционным с “сухим” ротором относятся моноблочные, консольные, и Inline-насосы. Гарантированную герметичность данному виду насосов обеспечивает наличие скользящего торцевого уплотнения. В конструкциях первого типа ротор не контактирует с перекачиваемой водой, его рабочая часть отделена от электродвигателя уплотнительными кольцами, изготовленными чаще всего из угольного агломерата, реже из нержавеющей стали или керамики, оксида алюминия или карбида вольфрама (материал торцевого уплотнителя зависит от типа теплоносителя).

При запуске двигателя насоса уплотнительные кольца вращаются по отношению друг к другу — между отполированными и тщательно пригнанными друг к другу кольцами находится тончайший слой водяной пленки, герметизирующая соединение за счет разницы давлений во внешней атмосфере и в отопительной системе (в системе отопления давление выше). Пружина толкает одно уплотнительное кольцо к другому, в процессе эксплуатации кольца изнашиваются и самоподгоняются друг к другу, срок их службы составит не менее 3-х лет — они более эффективны, чем сальниковая набивка, нуждающаяся в постоянной смазке и охлаждении.
Насосы с сухим ротором издают громкий шум при работе, поэтому их устанавливают в отдельном помещении с хорошей звукоизоляцией. При использовании насосов с сухим ротором со скользящими торцевыми уплотнениями следует тщательно отслеживать наличие взвесей в перекачиваемой воде и состояние запыленности воздуха в помещении, где установлен сам насос. Работа «сухого» насоса вызывает воздушные завихрения, притягивающие частицы пыли — частицы пыли и взвеси в теплоносителе могут повредить поверхности колец уплотнения, нарушая их герметичность.
Независимо от типа уплотнения, будь оно сальниковое или скользящее торцевое, в работе «сухого» насоса происходит их разрушение, поэтому им требуется присутствие жидкости на роль смазки — при ее отсутствии разрушение торцевого уплотнения неминуемо.

Для оборудования бытовых систем отопления и водоснабжения в настоящее время наибольшее распространение получили насосы циркуляционные с “мокрым” ротором.
Они являются регулируемыми и обладают высокой производительностью, что позволяет применять в отопительных системах трубопроводы меньшего сечения, и легко управлять параметрами системы. Особенностью этих насосов является отсутствие сальниковых уплотнений, а также смазка и охлаждение встроенного электродвигателя перемещаемой жидкостью. Все модели  насосов “мокрого” типа не требуют центрирования при монтаже, не требуют технического обслуживания на протяжении многих лет. Они бесшумны, в отличие от насосов “сухого” типа, где для охлаждения внешних электродвигателей используются достаточно шумные вентиляторы, годами не требуют обслуживания, их проще ремонтировать и выполнять настройку.


Единственным недостатком насосов с “мокрым” ротором является малый К.П.Д. (не более 50%), что и определяет только бытовую сферу их применения. Впрочем, затраты на энергопотери совершенно некритичны, и вполне окупаются несомненными преимуществами данного вида насосов, незаменимых для оборудования систем отопления и горячего водоснабжения для загородных домов.

Конструкция циркуляционных насосов с “мокрым ротором”

Современные «мокрые» циркуляционные насосы имеют модульную конструкцию:

  • корпус насоса;
  • электромотор со статором;
  • коробка с клеммниками;
  • рабочее колесо;
  • картуш, содержащий ротор и вал с подшипниками.

Единый блок картуша позволяет легко устранять при пуске скопившийся в корпусе насоса воздух, а сама модульная схема конструкции облегчает ремонтные работы — достаточно лишь заменить неисправный модуль на новый.

Как установить циркуляционный насос.

Правила монтажа

Циркуляционные насосы в современных закрытых системах (с мембранным баком) лучше устанавливать на обратном трубопроводе и как можно ближе к расширительному мембранному баку. Наиболее распространенная ошибка – неправильная установка насоса на трубопровод, которая может привести к значительному уменьшению срока службы насоса или выходу его из строя. Он должен устанавливаться так, чтобы вал двигателя занимал горизонтальное положение. Клеммный модуль насоса должен находиться сверху. Система обязательно должна быть промыта, удалены твердые частицы. Перед пуском насоса с ручной регулировкой часто забывают его развоздушить, что фактически приводит к «сухому ходу». После удаления воздуха из насоса и включения его через несколько минут работы необходимо остановить насос и повторно развоздушить его.

Что такое байпас? Байпас, применяемый в системах отопления, представляет собой небольшой отрезок трубопровода, устанавливаемый параллельно запорной и регулирующей арматуре, его задача — переключение системы отопления на естественную циркуляцию при сбое в энергоснабжении и поломке насоса. Для нормальной работы отопительных приборов диаметр трубы байпаса должен быть равным диаметру стояка, в который врезается. Порядок установки приборов на байпасе, по направлению теплоносителя: фильтр, обратный клапан (если необходим) и циркуляционный насос. Для эффективной работы «мокрого» насоса и для предотвращения накопления воздуха байпас устанавливается строго горизонтально. На всякий случай среди установленных на байпасе приборов можно установить автоматический отводчик воздуха — в любое место, не суть важно, но в вертикальном положении. Преимущества автоотводчика воздуха перед классическим краном Маевского — выпуск и последующее перекрытие этого прибора производится автоматически.

Крупнейшими поставщиками бытовых и промышленных насосов для систем отопления на рынке России являются итальянская компания «DAB» и датская  «Grundfos».
Покупка циркуляционного насоса неизвестной фирмы ведет к большому риску выхода насоса из строя и, следовательно, «размораживанию» системы, к значительному материальному ущербу, связанному с заменой радиаторов отопления, котла и др.


Наши специалисты помогут Вам подобрать, а также смонтировать систему отопления, найдут приемлемое решение по цене.
Вы останетесь довольны, сотрудничая с нами!

Циркуляционные насосы. Характеристика. Виды.

Циркуляционные насосы. Характеристика. Виды.

Циркуляционный насос – это специализированный насосный агрегат, который предназначается для закрытых систем горячего/холодного водоснабжения и отопления. Циркуляционный насос позволяет жидкости обращаться в замкнутом контуре «по кругу», что благоприятно сказывается на теплоотдаче теплоприемников в системах отопления. Насосы данного типа помогают поддерживать постоянство температуры воды в замкнутых системах горячего водоснабжения. Поскольку циркуляционные насосы работают непрерывно, то к ним предъявляются достаточно высокие требования, такие как: надежность, простота, малое энергопотребление, бесшумность.

Циркуляционные насосы функционально отличаются от обычных насосов, предназначенных для перекачивания жидкости. Связано это с тем, что в циркуляционных системах закрытого типа не допускается присутствие каких-либо вредных примесей. Циркуляционные насосы в системах применяются для отопления зданий, включая высотные, для охлаждения технологического оборудования, а также для повышения давления и напора циркулирующей воды.

Основным назначением циркуляционного насоса является увеличение скорости протекания воды, либо другой жидкости в системе подачи или отвода тепла. Благодаря этому, повышается коэффициент теплопередачи, а система эффективнее реагирует на температурные колебания теплоносителей, т.е. происходит упрощение процесса регулирования.

Дополнительным положительным эффектом при установке циркуляционного насоса является возможность использования труб в системе меньшего диаметра с меньшим условным проходом, а это значит, что в трубопроводе замкнутой системы будет находиться меньшее количество воды, что приведет к снижению инерционности всей системы в целом, снижению затрат на поддержание температуры воды.

Вообще, существует принципиальная разница между работой насосов при обычном перекачивании воды, и работой насосов в замкнутых системах.

При перекачивании воды из емкости в емкость (т.е. простом перекачивании), насос должен преодолеть не только потери на трение в трубопроводах, но и затратить энергию напора на то, чтобы «продавить» различные местные сопротивления, такие как: столб жидкости в трубе, фильтрующие нагрузки, создание противодавления.

Для циркуляционного контура характерно постоянное движение воды в трубопроводе. При этом, потеря напора в такой системе складывается лишь из потерь, связанных с трением в трубопроводах и местных потерь на сопротивление отдельных элементов циркуляционных сетей. Таким образом, на протяжении всего времени работы насоса, потери напора остаются практически постоянными, при условии, что не берется в расчет сопротивление, которое возникает в результате постепенного нарастания отложений в трубопроводе. Т.е. скорость движения жидкости в трубопроводе, в первую очередь, будет зависеть от работы циркуляционного насоса.

Для регулирования скорости потока воды в системе, электродвигатели циркуляционных насосов оборудованы ступенчатыми регуляторами скорости вращения двигателя.

Среди насосов для повышения давления в циркуляционных системах, отдельно можно выделить бустерные насосы серии БА. Принцип действия этих насосы немного отличается от обычных циркуляционных насосов. Насосы серии БА предназначаются для повышения давления в циркуляционных системах промышленных предприятий и высотных зданий.

История появления циркуляционных насосов достаточно интересна.

После изобретения инженером Г. Баукнехтом закрытого герметичного электродвигателя, в 1929 году В.Оплендером была разработана конструкция «ускорителя циркуляции». Такой ускоритель представлял собой пропеллер (рабочее колесо аксиального типа), установленный в колене трубы и приводившийся в движение при помощи вала электродвигателя. Вал, при этом, герметизировался путем использования сальниковых уплотнений. Впоследствии, тип уплотнений изменялся, а подобные «ускорители» изготавливались вплоть до 1995 года. Это были первые «насосы с сухим ротором».

Слабым местом конструкции «ускорителя циркуляции» Оплендера являлось сальниковое уплотнение, которое, из-за материала самого сальника и из-за износа вала, приходилось постоянно набивать, шлифовать или менять. Решение проблемы с сальниками предложил швейцарский инженер Рютчи, который изобрел «бессальниковый» насос для применения в системах циркуляции. Здесь, установка электродвигателя производилась непосредственно в корпус колена трубы, по которому проходила вода. При этом, конструкиця герметизировалась, а вода выполняла роль смазки. Таким образом, был изобретен первый «насос с мокрым ротором», который производился с 1952 года.

Впоследствии, вместо колена трубы, как в первой, так и во второй конструкции насоса стала использоваться так называемая «улитка», которая дала толчок для развития и определила конструкцию современных циркуляционных насосов.

Итак, развитие циркуляционных насосов шло по двум направлениям и вылилось в два принципиально разных типа насосов:

1. Насосы циркуляционные с «мокрым ротором».

Главная особенность конструкции насосов данного типа состоит в том, что закрепленный на валу ротор электродвигателя (3) работает при полном погружении в воду. Благодаря этому, смазываются графитовые или керамические подшипники (4), а двигатель охлаждается. Опорный подшипник крепиться к ротору при помощи фиксатора (6). Однако, статор, который находится по напряжением, отделен от перкачиваемой воды специальной гильзой (2), которая изготавливается из ненамагничивающейся нержавеющей стали толщиной от 0,1 до 0,3мм. Сама гильза прикреплена к корпусу насоса через уплотняющую прокладку. На торце корпуса (7) электродвигателя устанавливается заглушка, которая предназначается для удаления воздуха из гильзы. Изготавливаемое из полимерных композитных материалов рабочее колесо (5) устанавливается на валу при помощи шпильки или штифта. Вал, который приводит в действие рабочее колесо, может быть изготовлен либо из нержавеющей стали, либо из металлокерамики. Схема насоса с мокрым ротором в разрезе представлена на рисунке 2.

Сейчас, все большее распространение получают насосы с мокрым ротором, у которых вал, подшипники и ротор собраны в единый блок, который называется «картуш». Такая конструкция исключает места застоя воздуха в корпусе и помогает удалить его при запуске насоса.

Насосы циркуляционные с мокрым ротором практически не требуют технического обслуживания, отличаются бесшумной работой, оптимальным соотношением подачи и напора. Однако, такие насосы ограничены в производительности. Это связано с тем, что при больших диаметрах ротора становится сложно герметизировать гильзу, отделяющую статор от жидкости.

Насосы с мокрым ротором могут быть оснащены, в зависимости от желаемой мощности, однофазным или трехфазным электродвигателем. В зависимости от производительности они могут иметь либо резьбовое, либо фланцевое крепление к трубопроводу.

Классическими представителями насосов «с мокрым ротором» являются насосы серий: ЦВЦ-Т, «Циркуль», иностранные Grundfos UPS и Wilo-Stratos-D.

ВАЖНО! Устанавливать циркуляционные насосы с мокрым ротором необходимо так, чтобы вал насоса находился в строго горизонтальном положении.

2. Насосы циркуляционные «с сухим ротором».

Насосы данного типа чаще всего используются для перекачивания больших объемов воды под большим напором. Принципиальное их отличие от насосов с мокрым ротором состоит в том, что здесь существует необходимость использования уплотнения двигателя, отделяющее его от перекачиваемой жидкости. Уплотнения, на момент написания статьи, могут быть двух видов:

Сальниковое уплотнение – самое распространенное уплотнение вала. Недостатком такого уплотнения является срок годности, который составляет, при активной эксплуатации, не более двух лет. Однако, при низкой нагрузке на сальниковое уплотнение и вал, срок службы можно увеличить.

Скользящее торцевое уплотнение – по сути представляет собой два кольца с тщательно пришлифованными поверхностями, при помощи пружин прижатые друг к другу. Эти кольца вращаются относительно друг-друга при вращении вала. Под действием давления воды, находящейся в системе циркуляции, между поверхностями скольжения колец образуется тонкая пленка воды, благодаря которой и происходит герметизация насоса. В качестве материала для изготовления колец применяют графит, керамику либо нержавеющую сталь. Стоит отметить, что при использовании таких насосов, особое внимание нужно обращать на условия эксплуатации (перегрев, сухой ход, повышенные обороты электродвигателя), степень загрязненности воды и запыленность окружающего воздуха. Микроскопические частицы грязи и пыли способны повредить поверхности колец, что приведет к разгерметизации.

ВАЖНО! Для всех насосов с сухим ротором характерно разрушение уплотняющих поверхностей при работе в режиме «сухого хода». Не допускайте отсутствия жидкости в циркуляционной систем, её засорения или разгерметизации.

Насосы с сухим ротором по типу исполнения могут быть:

Вертикальными (насосы «in line») – насосы, которые имеют расположенные на одной оси и имеющие одинаковый проход всасывающий и нагнетательный патрубки. Электродвигатель, приводящий в движение рабочее колесо здесь расположен вертикально. Это, например, насосы серии 1КМЛ.

Горизонтальными – насосы, всасывающий патрубок которых располагается на торце так называемой «улитки», а нагнетательный патрубок радиально размещен на обейчатке её корпуса. Здесь, двигатель прикреплен к насосу в горизонтальном положении. Как пример, приведем насосы серии 1КМ.

Теперь рассмотрим насос вертикального типа с торцевым уплотнением более подробно (рисунок 4):

Здесь, вал насоса (6), на котором находится рабочее колесо (7), приводится в движение электродвигателем через муфту (3). Вода, поступающая через горловину рабочего колеса в осевом направлении, меняет его на радиальное в каналах рабочего колеса. При этом, центробежные силы, воздействующие на каждую частицу жидкости, вызывают повышение статического давления и скорости. После прохождения рабочего колеса жидкость собирается в корпусе насоса (4), выполненном в виде спирали («улитка»). Благодаря спиральной конструкции корпуса, скорость движения жидкости замедляется, а статическое давление возрастает.

Принципиально, теми же словами можно описать работу любого современного центробежного насоса.

Для чего нужен циркуляционный насос в отоплении



Вступление

Эффективность системы отопления дома напрямую зависит от непрерывной, стабильно и достаточно быстрой циркуляции теплоносителя по системе. Не всегда, особенно в старой системе, естественная циркуляция справляется с этими задачами. В этом и некоторых иных случаях, рекомендуют использовать циркуляционный насос в отоплении. Посмотреть и выбрать циркуляционный насос вы можете на сайте https://kit-teplo.ru/catalog/nasosy4/tsirkulyatsionnye_nasosy32/, это сайт Интернет-магазина сантехники “КИТ”.

Что такое циркуляционный насос в отоплении

Итак, у вас в доме стоит котел отопления и спроектирована система отопления с естественной циркуляцией теплоносителя. То есть, вода (теплоноситель) под действием нагрева в котле поднимается на некоторую высоту и от туда сливается под действием гравитации в систему отопления.

Охлаждаясь в системе вода опять поступает в котел и цикл её гравитационного движения повторяется.

Логически понятно, что данная система очень зависима. Чтобы гравитационная система была эффективной, и радиаторы равномерно нагревались по всему контуру, необходима быстрая скорость движения воды.

В естественной системе этого можно достигнуть лишь большей и постоянно поддерживаемой температурой. А значит расход топлива в такой системе априори будет максимальный. Это нехорошо ни для бюджета, ни для котла.

Чтобы поддерживать, достаточно высокую скорость движения теплоносителя по системе отопления в неё ставят циркуляционные насосы.

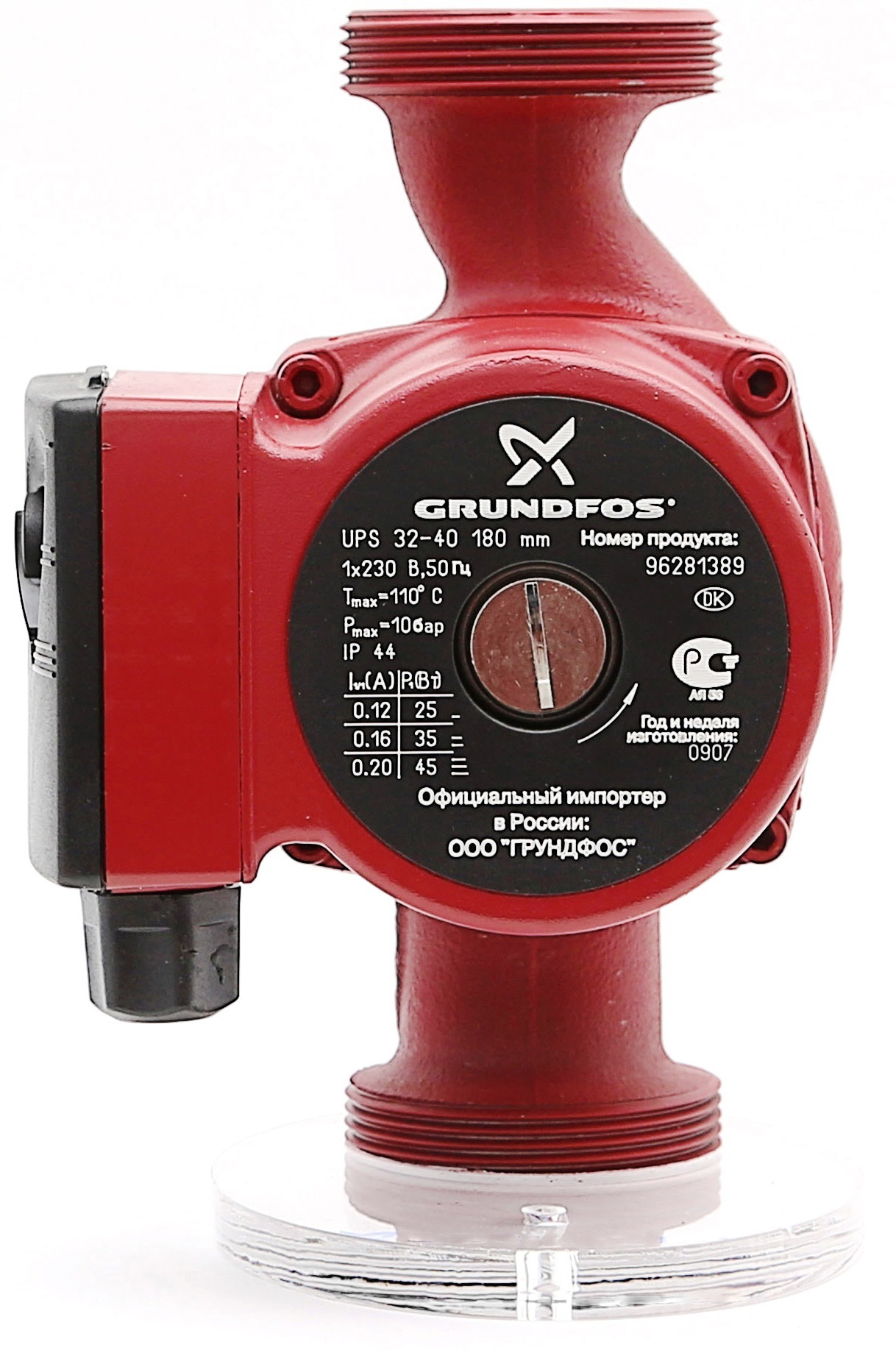

Как выглядит циркуляционный насос

Циркуляционный насос бытового уровня, например для частного дома, это небольшое компактное устройство в двумя монтажными отверстиями. В одно отверстие вода входит, во второй вода выходит, уже нагнетаемая конструкцией насоса.

Получаемое неестественная циркуляция теплоносителя дает ряд преимуществ:

  • Во-первых, улучшается равномерный прогрев всех радиаторов отопления по дому;
  • Во-вторых, в системе исключается образование воздушных пробок;
  • В-третьих, снижается расход топлива в котле;
  • В-четвертых, можно использовать трубы меньшего диаметра и экономить на монтаже;
  • В-пятых, можно использовать радиаторы с зауженным трубным проходом (например, современные полотенцесушители).

Все это облегчает монтаж и выбор отопительных приборов, повышает КПД системы отопления и откладывают проведение капитального ремонта старой системы отопления.

Когда циркуляционный насос в отоплении невозможен

Не существует систем и новаций без минусов. Циркуляционный насос в отоплении их тоже имеет. Прежде всего, работа циркуляционного насоса электро зависима. То есть в доме должно быть постоянное, стабильное электропитание.

Если в доме электричество нет, врезка циркуляционного насоса невозможна. Если в доме электричеством проблемы (перебои, перепады) врезку циркуляционного насоса нужно совместить с использованием ИБП (источник бесперебойного питания).

Однако есть схема врезки, которая позволяет обходить теплоносителю циркуляционный насос в случае перебоев с электропитанием. Это несложная схема байпаса, которая рекомендована при врезке насоса в систему.

Для чего нужен циркуляционный насос в отоплении

Циркуляционный насос в отоплении нужен для повышения её эффективности, снижения расхода топлива, равномерного прогрева радиаторов и избежания капитального ремонта системы. Выбор циркуляционного насоса тема отдельной статьи.

©obotoplenii.ru

Еще статьи



Как работает циркуляционный насос: принцип подключения

Организовывая отопление загородного дома, важно учесть метраж жилища. Если это не маленькая дача, а двух или трёхэтажный дом, в котором общая площадь исчисляется сотнями квадратных метров, то для  решения отопительных задач будет недостаточно естественной циркуляции теплоносителя. В таких системах давление в трубопроводе не будет выше 0,6 мПа и для эффективного движения горячей воды в системе нужно произвести подключение циркуляционного насоса. Чтобы правильно выбрать такой агрегат, подобрать подходящее место для установки, нужно понимать принцип работы этого прибора.

Особенности агрегата

Циркуляционный насос – это прибор, работающий в замкнутой отопительной системе и выполняющий перемещение воды в трубопроводе. Агрегат поддерживает определённую температуру теплоносителя в системе. Прибор не восполняет потери теплоносителя и не наполняет систему. Наполнение системы осуществляется за счёт специального насоса либо определённого давления в трубах.

Принцип действия циркуляционного насосного оборудования основан на создании непрерывной циркуляции жидкости в системе без изменения показателя давления. Поскольку после установки прибор работает постоянно, главные требования к таким насосам – это низкий уровень шума при работе, экономное энергопотребление, надёжность, долговечность и простота использования.

Важно: циркуляционные насосы – это компактные приборы, которые не занимают много места и не создают шум при работе.

Сфера использования циркуляционных агрегатов для отопительных систем довольно обширная. Они устанавливаются:

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.
  • в традиционных радиаторных системах;
  • при обустройстве водяного тёплого пола;
  • в геотермальных системах;
  • при организации горячего водоснабжения коттеджей и дач.

В отличие от систем принудительной циркуляции, данное насосное оборудование не нуждается в трубах с увеличенным диаметром.  Кроме этого прибор имеет следующие преимущества:

Рекомендуем к прочтению:

  • быстрота нагревания помещения;
  • котёл можно установить в любое подходящее место;
  • потери теплоносителя и воздушные пробки сведены к минимуму;
  • за счёт термореле обеспечивается автоматическое управление температурными режимами;
  • затраты на электроэнергию снижаются благодаря использованию авторегулировки частоты вращения ротора;
  • поскольку в приборы отопления постоянно подаётся жидкость, продлевается срок их эксплуатации.

Разновидности циркуляционных насосов

Чтобы понять, как работает это прибор, необходимо знать отличия между двумя видами циркуляционного насосного оборудования. Хоть принципиально схема системы отопления на базе теплового насоса не меняется, два вида таких агрегатов отличаются особенностями работы:

  1. Насос с «мокрым» ротором выполняется в корпусе из нержавеющей стали, чугуна, бронзы или алюминия. Внутри находится керамический или стальной двигатель. Крыльчатка из технополимера крепится на валу ротора. При вращении лопастей крыльчатки приводится в движение вода в системе. Эта вода одновременно выполняет функции охладителя двигателя и смазки для рабочих элементов прибора. Поскольку схема «мокрого» прибора не предусматривает использования вентилятора, работа агрегата проходит практически бесшумно. Такое оборудование работает только в горизонтальном положении, иначе прибор просто перегреется и выйдет из строя. Главные преимущества мокрого насоса в том, что он не нуждается в техническом обслуживании, а также обладает отличной ремонтопригодностью. Однако КПД прибора всего 45 %, что является небольшим недостатком. Но для бытового использования этот агрегат подходит как нельзя лучше.
  2. Насос с «сухим» ротором отличается от своего собрата тем, что его двигатель не соприкасается с жидкостью. В связи с этим агрегат обладает меньшей долговечностью. Если прибор будет работать «на сухую», то риск перегрева и выхода из строя невысокий, однако появляется угроза нарушения герметичности из-за истирания уплотнителя. Поскольку КПД сухого циркуляционного насоса составляет 70 %, его целесообразно применять для решения коммунальных и производственных задач. Для охлаждения двигателя схема прибора предусматривает использование вентилятора, который и вызывает повышение уровня шума во время работы, что является недостатком этой разновидности насосов. Поскольку в данном агрегате вода не выполняет функции смазки для рабочих элементов, в ходе работы агрегата периодически необходимо проводить техосмотр и выполнять смазку деталей.

В свою очередь «сухие» циркуляционные агрегаты по типу установки и соединения с двигателем делятся на несколько видов:

  • Консольные. В этих приборах у двигателя и корпуса есть своё место. Они разделены и прочно зафиксированы на нём. Приводной и рабочий вал такого насоса объединяет муфта. Для установки такой разновидности прибора потребуется соорудить фундамент, а обслуживание этого агрегата довольно затратное.
  • Моноблочные насосы могут эксплуатироваться на протяжении трёх лет. Корпус и двигатель располагаются отдельно, но объединяются моноблоком. Колесо в таком приборе устанавливается на валу ротора.
  • Вертикальные. Срок использования этих приборов доходит до пяти лет. Это герметичные усовершенствованные агрегаты с уплотнителем с торцевой стороны, изготовленным из двух отполированных колец. Для изготовления уплотнителей используется графит, керамика, нержавеющая сталь, алюминий. Когда прибор работает, эти кольца вращаются относительно друг друга.

Также в продаже есть более мощные приборы, имеющие два ротора. Такая сдвоенная схема позволяет повысить производительность прибора при максимальной нагрузке. В случае выхода одного из роторов, второй может взять на себя его функции. Это позволяет не только усилить действие агрегата, но и экономить электроэнергию, ведь при снижении потребностей в тепле, работает только один ротор.

Как работает агрегат?

Принцип действия циркуляционного агрегата очень схож с работой дренажного насоса. Если этот прибор установить в отопительную систему, то он будет вызывать движение теплоносителя за счёт захватывания жидкости с одной стороны и нагнетания её в трубопровод с другой стороны. Всё это происходит за счёт центробежной силы, которая образуется в процессе вращения колеса с лопастями.  В ходе работы прибора давление в расширительном баке не изменяется. Если требуется повысить уровень теплоносителя в отопительной системе, устанавливают повышающий насос. Циркуляционный агрегат только способствует преодолению водой силы сопротивления.

Схема установки прибора выглядит так:

Рекомендуем к прочтению:

  • На трубопроводе с горячей водой, поступающей от нагревателя, устанавливается циркуляционный насос.
  • На отрезке магистрали между насосным оборудованием и нагревателем монтируется пропускной клапан.
  • Трубопровод между пропускным клапаном и циркуляционным насосом соединяется байпасом с обратным трубопроводом.

Такая схема установки подразумевает выброс теплоносителя из прибора только в том случае, если агрегат заполнен водой. Чтобы длительно удерживать жидкость в колесе, на конце трубопровода сооружается приёмник, оборудованный обратным клапаном.

Циркуляционные насосы, используемые  в бытовых целях, могут развивать скорость теплоносителя до 2 м/с, а агрегаты, применяемые в промышленной области, ускоряют теплоноситель до 8 м/с.

Стоит знать: любой вид циркуляционного насоса работает от электросети. Это довольно экономичное оборудование, поскольку мощность двигателя у крупных производственных насосов составляет 0,3 кВт, а у приборов бытового назначения –  всего 85 Вт.

Устройство насоса

Главными элементами, из которых состоит циркуляционный насос, являются:

  • корпус из нержавеющей стали, бронзы, чугуна или алюминия;
  • роторный вал и ротор;
  • колесо с лопастями или крыльчатка;
  • двигатель.

Как правило, рабочее колесо – это конструкция из двух параллельных дисков, которые соединяются друг с другом посредством радиально выгнутых лопастей. В одном из дисков есть отверстие для протекания жидкости. Второй диск фиксирует крыльчатку на валу электродвигателя. Теплоноситель, проходящий через двигатель, выполняет функции смазки и охладителя для роторного вала в месте фиксирования рабочего колеса.

Поскольку статор двигателя находится под напряжением, он отделяется от ротора при помощи стакана, выполненного из нержавейки или углеродистого материала. Стенки стакана  толщиной 0,3 мм. Ротор фиксируется на керамических или графитовых подшипниках для скольжения.

ЦИРКУЛЯЦИОННЫЙ НАСОС ДЛЯ СИСТЕМ ОТОПЛЕНИЯ

электрика, сигнализация, видеонаблюдение, контроль доступа (СКУД) и другие инженерно технические системы (ИТС)

Работа водяного отопления основана на движении горячего теплоносителя от источника нагрева (котла) к радиаторам.

Остывшая вода возвращается для повышения температуры по обратному трубопроводу. Для увеличения скорости движения жидкости монтируют циркуляционный насос. Также он может выполнять некоторые дополнительные функции.

Назначение насоса.

Рассматриваемое устройство предназначено для создания циркуляционного потока в отоплении. Насос устанавливается в системах закрытого принудительного типа, в гравитационных используется редко. Исключение – площадь отапливаемого дома свыше 100 м2.

В этом случае естественная циркуляция не может обеспечить требуемую скорость горячей воды – происходит неравномерное распределение тепла. Поэтому радиаторы, расположенные дальше от котла, получают меньше энергии.

Во многих случаях насос является непременным компонентом обвязки газового отопительного котла.

Принцип работы.

Крыльчатка насоса создает напор, который преодолевает гидравлическое сопротивление элементов системы. В результате происходит увеличение скорости движения воды.

Кроме основного назначения циркуляционный насос выполняет также следующие функции:

  • оптимизирует расход энергоносителя, вода не успевает до конца остыть при вторичном попадании в теплообменник, следовательно на ее нагрев тратиться меньше энергии;
  • минимизирует разницу давления межу горячей и остывшей жидкостью;
  • предотвращает изменение направления движения горячей воды.

Его установка обязательна для систем лучевого отопления и водяного теплого пола. Насосы стабилизируют давление на отдельных участках сети, предотвращая неравномерное распределение тепловой энергии.

Виды, конструкция и особенности работы.

Помпа состоит из литого корпуса, внутри которого расположен ротор из керамики или пластика, крыльчатка, статор и управляющий блок для подключения электропитания. Всасывающий патрубок сделан в форме улитки, нагнетающий находится с обратной стороны.

Во время работы возникает тепловая нагрузка на ротор, поэтому требуется его охлаждение. В зависимости от способа отвода тепла различают два типа насосов – с мокрым или сухим ротором.

Сухой ротор.

В этих моделях ротор не соприкасается с теплоносителем. Компоненты электродвигателя изолированы от камеры с водой. Установлена уплотнительная система из нескольких стальных колец. Для уменьшения трения между ними всегда присутствует тонкая пленка смазывающей жидкости.

По расположению компонентов помпы разделяются на три типа – консольные, вертикальные и блочные. Вертикально установленный двигатель повышает производительность, но могут возникнуть сложности с его монтажом.

Особенности такого конструктивного исполнения:

  • продолжительный эксплуатационный срок;
  • КПД – до 80%;
  • при отсутствии энергоносителя не выходят из строя;
  • монтаж возможен в любом положении.

Недостаток – высокий уровень шума. Модели монтируются на распределительных станциях централизованного отопления, в автономных системах теплоснабжения промышленных и коммерческих зданий.

Мокрый ротор.

Такие помпы предназначены для работы в системах со стабильным давлением жидкости, подходят для автономного отопления жилого дома или квартиры. Рабочее колесо и ротор постоянно омываются жидкостью. Она отводит тепло, частично выполняет функции смазки. Статор изолирован герметичным стаканом из углеродного волокна или немагнитной стали.

В блоке управления можно регулировать число подключенных обмоток, тем самым меняя мощность. Регулировка производительности дает возможность адаптировать помпу под параметры отопления.

Ключевые моменты:

  • низкий уровень шума;
  • не требуется периодической смазки;
  • автоматическое охлаждение конструкции;
  • относительно низкая стоимость и простое обслуживание.

Недостатком является низкий показатель КПД – до 30%. Насосы не смогут работать без теплоносителя.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИРКУЛЯЦИОННОГО НАСОСА

Выбор подходящей модели насоса для котла отопления начинается с изучения базовых параметров. Предварительно делается расчет отопительной системы и на основе полученных данных подбираются компоненты.

Учитывается не только техническая составляющая, но и производитель. От качества сборки и соблюдения технологии зависит продолжительность безремонтной работы.

Основные технические характеристики:

  • производительность;
  • высота подачи;
  • число скоростей;
  • установочные размеры;
  • потребляемая мощность;
  • максимально допустимая температура теплоносителя.

Определяющая характеристика – производительность. Она указывает максимальный объем перекачиваемой жидкости за единицу времени. Для бытовых моделей варьируется от 25 до 60 л/мин. Зависит от фактического гидравлического сопротивления элементов системы.

Высота подачи или гидравлическое сопротивление, определяет максимальную высоту, на которую насос может поднять водяной столб. Может составлять от 3 до 7 м. Каждые 10 метров высоты соответствуют одной атмосфере давления.

Установочные параметры учитываются для правильного подключения помпы к системе отопления. Важно – диаметр патрубка насоса должен быть меньше сечения основной магистрали. В противном случае напор создаст область пониженного давления.

Потребляемая мощность незначительная, не превышает 0,8 кВт. Но ее нужно учитывать при расчете нагрузок теплоснабжения. В особенности это касается электрического отопления.

Количество скоростей для бытовых моделей не превышает трех. Этого достаточно для регулировки напора и оптимизации параметров работы.

Максимально допустимая температура воздействия зависит от режима работы отопления. Для низкотемпературного теплоснабжения, до +75/400С этот параметр несущественен. Но для запаса рекомендуется покупать модели, рассчитанные на максимальные тепловые воздействия – до +1100С.

Расчет параметров насоса.

Для определения значений характеристик насоса нужно знать базовые параметры отопления – мощность котла и режим работы теплоснабжения. Они же зависят от тепловых потерь здания. По СНиП 2.04.07-86 при должном значении сопротивления теплопередачи наружных стен и оконных конструкций на 1 м² жилой площади необходимо 177 Вт тепловой энергии.

При повышении этажности норма увеличивается до 101 Вт.

Для одноэтажного здания площадью 120 м² с соблюдением норм теплоизоляции мощность котла будет равна:

N=120*177= 21, 74 кВт.

Расчет производительности, или расхода, насоса выполняется по следующей формуле:

Q=N/(t2-t1).

Где:

  • Q – производительность помпы, м³/ч;
  • N – расчетная мощность отопительного оборудования, кВт;
  • t1 и t2 – температура воды на выходе из котла и в обратной трубе, 0С.

Для котла с номинальной мощностью 22 кВт и при температурном режиме работы 90/70 можно рассчитать расход помпы:

Q=22000/(70-90)= 1100 л/час или 19 л/мин.

Рекомендуется взять небольшой запас производительности, чтобы оборудование не работало постоянно на максимальной мощности.

Высота подачи или напора, рассчитывается по сложным формулам. Для автономного теплоснабжения частного дома или квартиры можно взять приближенные значения. Опытным путем были выявлены данные гидравлического сопротивления определенных участков системы в зависимости от их конфигурации и назначения.

Величины гидравлического сопротивления, Па/м, для компонентов отопления:

  • прямые участки трубопроводов – до 150;
  • фитинги – до 45;
  • трехходовые смесители – 30;
  • терморегулирующая аппаратура – 105.

Значения для всех компонентов системы нужно суммировать. Для расчета напора полученный результат умножается на 0,0001.

Важно – перепады высот не берутся в расчет, так как они компенсируются вертикальным участком обратной трубы. Но кроме них нужно учитывать поворотные узлы. Для них гидравлическое сопротивление зависит от диаметра магистрали и значения угла поворота.

УСТАНОВКА И ПОДКЛЮЧЕНИЕ К СИСТЕМЕ ОТОПЛЕНИЯ

Перед монтажом насоса изучается руководство пользователя. В нем описаны основные правила монтажа, рекомендации по обслуживанию агрегата. Помпу не врезают в магистраль, а делают для нее байпас – п-образную конструкцию с шаровыми кранами для перекрытия подачи воды и фильтром грубой очистки перед входным патрубком.

Это даст возможность оперативно заменить насос или выполнить ремонтные работы без отключения отопления.

Этапы планирования монтажа:

  • выбор места для монтажа;
  • количество насосов;
  • положение помпы;
  • подключение к электросети.

Место монтажа помпы – на основной трубе, сразу после котла или на обратной, после расширительного бака. Рекомендуется последний вариант – это приведет к стабилизации давления, будут отсутствовать рывки скорости движения воды.

Число насосов зависит от схемы трубопроводов. Для классической однотрубной или двухтрубной системы достаточно одной помпы. Если есть одно или несколько ответвлений, характерные для лучевого отопления – на каждую ветку устанавливается отдельный насос.

Общее правило положения насоса – направление ротора только горизонтальное. На каждом патрубке подключения есть стрелка, указывающая направление движения теплоносителя. Если выбрано вертикальное положение и это разрешено изготовителем – номинальная мощность может упасть до 30%.

Подключение электричества стандартное, все модели работают от сети 220 В. Исключения – промышленные помпы и предназначенные для организации централизованного теплоснабжения. Рекомендуется сделать отдельную линию с установкой автомата защиты.

Для подключения можно соединить три провода напрямую с клеммами коробки. Но лучше установить трехконтактную вилку и розетку.

Дополнительно при выборе обращают внимание на производителей. Хорошо зарекомендовали себя модели Willo, Sprut, Grundfos. Кроме того, важно правильно подобрать оптимальный вариант по производительности и высоте подачи воды.

© 2012-2021 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов


Циркуляционный насос — современный взгляд на отопление вашего дома

В условиях сурового российского климата, одним из первых, важнейших для владельцев частных домов и коттеджей вопросов, является вопрос отопления. Традиционные печи на твердом топливе не способны справиться с обогревом даже довольно скромного загородного дома, а подключение к централизованной сети теплоснабжения, как правило, не представляется возможным. В этом случае самым надежным вариантом является организация собственной автономной системы отопления и горячего водоснабжения.

«UNIPUMP» — российский производитель насосного оборудования, предлагает вашему вниманию циркуляционные насосы «UNIPUMP» серий «UPC» и «UPH» для быстрого и недорогого решения этой задачи.

Циркуляционный насос — сердце системы отопления. Он обеспечивает постоянную циркуляцию теплоносителя и равномерно распределяет тепло по вашему дому. Трубы в системе с циркуляционным насосом имеют меньший диаметр, это экономично и эстетично. Разница температур воды на входе и выходе отопительного котла в системе при использовании такого оборудования незначительна, что продлевает срок службы самого котла. При использовании циркуляционного насоса в системе горячего водоснабжения, горячая вода равномерно и быстро поступает во все точки водопотребления.

Технически, циркуляционные насосы «UNIPUMP» представляют собой высококачественное оборудование с так называемым «мокрым» ротором – охлаждение корпуса, внутренних деталей и подшипников таких устройств происходит перекачиваемой жидкостью, что уменьшает их трение и нагрев, а следовательно, минимизирует износ. В конструкции корпуса реализована система вывода конденсата. Вал ротора и подшипники выполнены из керамики. Трехпозиционный переключатель скорости вращения двигателя позволяет регулировать температуру в помещении.

Циркуляционные насосы «UNIPUMP» — это компактность, простота монтажа, высокая эксплуатационная надежность, встроенная тепловая защита, низкий уровень шума, экономичность, отсутствие необходимости технического обслуживания. Гарантия — 2 года.


с мокрым и сухим ротором, автоматические и с терморегулятором

Отопительные системы подразделяются на два типа — с естественной и принудительной циркуляцией теплоносителя. Первый вид используется в домах и зданиях небольших по размеру, а устройства, относящиеся ко второму типу, могут применяться в многоэтажных постройках и домах большой площади. Принудительный прогон теплоносителя обеспечивается благодаря циркуляционному насосу. В статье мы расскажем, что представляют собой такие агрегаты и какие есть их виды.

Насос циркуляции горячей воды

Предназначение

Циркуляционный насос — это гидравлическое оборудование, благодаря которому достигается принудительное перемещение горячего теплоносителя по замкнутому кругу. За счет таких приборов достигается быстрый и равномерный прогрев всей системы.

Отопительные системы с естественной циркуляцией считаются самыми простыми. В них образуется давление, необходимое для беспрепятственного движения теплоносителя по трубам и радиаторам, отдавая им накопленное в котле тепло. Если дом — небольшой, одноэтажный, с тремя-четырьмя комнатами, то достаточно будет и отопления с естественной циркуляцией. Для таких помещений не обязательно нужны циркуляционные насосы, вода сможет перемещаться по трубам самостоятельно. Но для больших домов такая система будет неэффективной, т.к. в дальних комнатах будет недостаточно тепл. Такие проблемы как раз и решаются циркуляционными насосами.

Рассчитать мощность циркуляционного насоса можно здесь

К установке подобных агрегатов прибегают в таких случаях:

  • когда домовладельцы хотят повысить энергоэффективность котельного оборудования;
  • в тех ситуациях, когда не удается обеспечить естественную циркуляцию жидкого вещества;
  • когда в теплогенераторе нет насоса;
  • для систем отопления с двухтрубной схемой, которая позволяет осуществлять регулировку показателей каждого отдельного радиатора;
  • для того, чтобы справиться с инерционностью автономных систем с естественной циркуляцией жидкости, которая используется для переноса тепла.

Движения теплоносителя должно осуществляться по замкнутому кругу трубопровода с определенной скоростью, для того, чтобы тепловая энергия попадала в радиаторы.

Естественной циркуляции непросто решить эту задачу и в итоге достичь качественного и равномерного прогрева не удается. Именно поэтому пользователи прибегают к монтажу циркуляционных насосов. Подобные устройства позволяют теплоносителю быстро перемещаться и давать минимальную нагрузку на котельный агрегат.

Достоинства

Рассмотрим основные плюсы, которые вы получите, прибегнув в установке циркуляционной помпы:

  • скорость движения теплоносителя увеличится, и комнаты будут прогреваться в максимально короткие сроки;
  • выбрав подходящий насос, ваше жилье будет обеспечено качественным прогревом;
  • не придется прокладывать трубы большого диаметра, так вы решите сразу две проблемы: вы сможете снизить затраты на отопление, а также система будет прогреваться намного быстрее;
  • здесь не нужно соблюдать уклоны — система будет более простой и привлекательной. Важно соблюсти одно условие — размещение труб должно быть горизонтальным, без обратного уклона;
  • если ответственно подойти к вопросу выбора и приобрести хороший циркуляционный насос, теплоноситель сможет проходить даже по самым длинным контурам;
  • отопление можно сделать замкнутым, а расширительный бак закрытого типа расположить в любом месте, которое вам понравится — не обязательно в самом верхнем участке.

Несмотря на большое количество преимуществ, есть и некоторые минусы, о которых также следует упомянуть:

  • установка циркуляционного насоса делает систему энергозависимой. Если не будет обеспечена подача электрической энергии — обогрев будет неэффективным или попросту прекратится;
  • даже устройства небольшие по размеру и с невысокими показателями мощности — в процессе работы шумят;
  • если неправильно рассчитать мощность насоса для системы, то весь контур может функционировать неправильно;
  • возрастает расход электрической энергии — чем выше производительность прибора, тем больше расходы на свет;
  • хорошие и качественные насосы стоят недешево.

Сегодня насосы монтируются даже в небольших одноэтажных домах, поскольку в настоящее время прокладка отопительных систем осуществляется с применением труб малого диаметра, что затрудняет «проталкивание» теплоносителя.

Виды насосов и их классификация

Выделяется два типа циркуляционных насосов: с сухим и мокрым ротором. Различается их конструкция, но предназначение у них одинаковое. Для того, чтобы понять, какой прибор подходит в конкретном случае, нужно особенности функционирования каждого вида циркуляционных насосов для отопления.

Циркуляционный насос с сухим ротором

Насос повышения давления с сухим ротором Vodotok X20

Такое название эти агрегаты получили из-за своих конструктивных особенностей. В непосредственном контакте с теплоносителем находится только крыльчатка, сам ротор располагается в герметичном корпусе, от жидкости он отделен несколькими уплотнительными кольцами.

Такие приборы имеют следующие характеристики:

  • высокая производительность, КПД достигает 80 %;
  • такие устройства нужно постоянно обслуживать. В процессе эксплуатации, твердые частички, которые находятся в теплоносителе, попадают на уплотнительные кольца, нарушая их герметичность. Для того, чтобы не произошла разгерметизация, их нужно их обслуживать;
  • при должном уходе они смогут успешно проработать на протяжении 3 лет;
  • в процессе функционирования они шумят.

Из описанных характеристик становится понятно, что такие устройства не очень пригодны для установки в отопительных системах частных домов. Ключевое их достоинство — высокий КПД и потребление меньшего количества электрической энергии. Поэтому в больших сетях циркуляционные насосы с сухим ротором встречаются чаще всего, т.к. они более экономичны.

Циркуляционный насос с мокрым ротором

Насос с мокрым ротором для циркуляции воды

У приборов, относящихся к этому типу, в жидкость помещены и крыльчатка, и ротор. Электрические детали, куда входит и стартер, располагаются в герметичном стакане из металла.

Свойства у таких устройств следующие:

  • производительность небольшая, КПД доходит всего лишь до 50 %;
  • они неприхотливы в обслуживании;
  • срок их службы варьируется в промежутке от 5 до 10 лет;
  • в работе они практически не издают шума.

Большинство пользователей отдают предпочтение устройствам именно с мокрым ротором, поскольку они больше подходят для квартир и частных домов.

Насос циркуляционный автоматический

Автоматика циркуляционного насоса отопления, как система, не может функционировать без такого элемента как реле давления. Оно устанавливается для того, чтобы была возможность включать и выключать оборудование в определенный момент.

Его работа находится в непосредственной зависимости от степени давления в системе отопления. Если показатели давления будут слишком низкими, реле произведет запуск насоса, или, наоборот, отключит его, если внутри системы будет слишком высокое давление.

Также можно установить циркуляционный насос с терморегулятором. Такой механизм — достаточно простой, сконструирован он из датчика температуры и вентиля, посредством которого можно изменять температурный режим.

Выбор циркуляционной помпы

Безусловно, на эффективность работы циркуляционного насоса оказывают базовые показатели производительности и напора. Производительность отображает количество теплоносителя, которое за определенный промежуток времени должно перекачать устройство. Определяется этот параметр из условий максимальной загруженности.

Напор — это величина, показывающая энергию потока жидкости, которая выступает в качестве теплоносителя. Также принимается во внимание гидравлическое сопротивление всей системы. Помимо этого, нужно обращать внимание на показатели максимальной температуры. Поскольку помпа будет перекачивать горячую воду, она должна выдерживать 110°С.

Помпа для повышения давления циркуляции

Ключевым условием хорошей работы является верный подбор мощности циркуляционного насоса. Прибор с невысокой мощностью не сможет справляться с перекачиванием жидкости в полной мере. Если монтировать циркуляционный насос с переизбытком мощности, то его работа будет сопровождаться шумом в трубопроводе. Кроме этого, все функциональные детали котла будут быстро изнашиваться.

Специалисты советуют выбирать агрегаты еще во время проектирования системы. Если длина трубопровода не более 80 м, то вполне достаточно будет установки одного насоса. Если же его длина больше, то лучше монтировать несколько устройств.

Особое внимание следует уделить материалам, из которых изготавливались функциональные элементы оборудования. Стоит принимать во внимание тот факт, что многие детали находятся в непосредственном контакте с теплоносителем, поэтому изнашиваются в короткие сроки.

Выбирайте циркуляционные насосы с керамическими подшипниками и роторным узлом.

Существенную роль в работе агрегата отыгрывает электроника. Для того, чтобы осуществлять регулировку температурных показателей внутри помещения, в отопительных контурах монтируются термостатические клапаны. Когда температурный режим увеличивается — они перекрываются, в трубах повышается давление.

В итоге вы будете слышать неприятный шум. Для того, чтобы от него избавиться, нужно перестроить насос на более низкие обороты, а вручную осуществлять эту процедуру неудобно.

Решить такую задачу быстро могут попы со встроенной электроникой, они отвечают за плавную регулировку скачков давления, исходя от изменения количества жидкости.

Стоит упомянуть и дополнительные возможности насосов:

  • плавная регулировка;
  • контроль скоростных режимов;
  • автоматическое функционирование;
  • встроенный информативный дисплей.

Наиболее простые модели не имеют возможности осуществлять регулировку скорости перемещения жидкости. Современные модели обладают множеством функций, выпускаются двух-трехскоростные устройства с плавной регулировкой. Они характеризуются высокой точностью настроек.

Приборы, функционирующие в автоматическом режиме, снабжены панелью управления.  Настройки таких устройств различные и зависят от конкретной модели.

Выбирая циркуляционные насосы следует особое внимание уделить производителям. Безусловно, более высоким качеством отличаются устройства европейского производства. Наиболее популярными являются насосы Wilo, Grundfos, DAB. Такие приборы зарекомендовали себя как надежные и эффективные.

Как работает циркуляционный насос воды?

Если вы мечтали о подаче горячей воды в любой кран в доме, возможно, вы подумали об установке циркуляционного насоса. Эти циркуляционные насосы не только обеспечивают мгновенную подачу горячей воды по всему дому, но и могут сэкономить тысячи галлонов воды в год. В водопроводной системе без насоса горячая вода не может поступать в кран до тех пор, пока холодная вода в трубах не вытечет, а это означает, что большое количество потраченной воды попадет в канализацию.Циркуляционный насос поддерживает поток горячей воды через систему, так что она сразу становится доступной.

Типы циркуляционных насосов и принцип их работы

В современных домах чаще всего используются циркуляционные насосы трех типов. Самая простая форма – это основной циркуляционный насос. Это устройство постоянно включено и постоянно циркулирует вода по водонагревателю и трубам. Когда кран с горячей водой открыт, из крана откачивается горячая вода. В противном случае вода возвращается в водонагреватель.Из-за его неэффективности и износа мы не рекомендуем домовладельцам устанавливать простой насос.

Циркуляционные насосы по запросу

Как следует из названия, циркуляционные насосы по запросу работают только тогда, когда кто-то включает горячую воду в раковине, ванне или другом месте. Эта система оснащена либо переключателем, либо датчиком движения, который включает насос, когда вода начинает двигаться в трубопроводе горячей воды. Насос будет продолжать подавать горячую воду из водонагревателя до тех пор, пока не будет достигнута желаемая температура или пока поток воды не будет отключен пользователем.Хотя эта система может сэкономить много энергии и воды, она может быть не такой мгновенной, как другие типы циркуляционных насосов.

Циркуляционные насосы по времени и температуре

Циркуляционный насос этого типа включается в запрограммированное время и перекачивает воду в контур, пока она не достигнет заданной температуры. Обычно это происходит, когда семья больше всего использует горячую воду: утром во время душа или вечером, когда мыть посуду или стирать. Аквастат можно в любой момент заменить в соответствии с меняющимися потребностями домашнего хозяйства.Поскольку насос работает только тогда, когда он нужен, он может сэкономить много денег, при этом обеспечивая немедленную подачу горячей воды. Существует вероятность того, что семьи могут чрезмерно использовать этот тип насоса и расходовать избыточную энергию, но этого можно избежать.

Возможные недостатки циркуляционных насосов

Мгновенный доступ к горячей воде может быть благословением, но удобство может иметь некоторые побочные эффекты. Во-первых, при первом включении смесителя холодная вода, скорее всего, будет чуть теплой, чем холодной, если в доме нет выделенной обратной линии.Для насосов, которым требуется питание, домовладельцу, возможно, потребуется установить новую розетку, что может увеличить первоначальные затраты. Есть также некоторые свидетельства того, что насосы могут сократить срок службы труб, поскольку они будут иметь дело с большим количеством тепла и давления, чем обычно.

Установка циркуляционного насоса

Домовладельцы всегда могут нанять профессиональных сантехников для установки любых новых компонентов в их водопроводную систему. Циркуляционные насосы не слишком сложны, но квалифицированная установка гарантирует, что система будет работать правильно с первого раза.Это также лучший шанс избежать проблем, которые могут потребовать много времени и денег.

Maeser успешно установила бесчисленное количество циркуляционных насосов для воды для владельцев недвижимости по всему Луисвиллю. Наши специалисты будут рады ответить на любые ваши вопросы об этой технологии и о том, подходит ли она для вашего дома. Запросите расценки или назначьте встречу сегодня, позвонив или отправив нам сообщение.

Что такое рециркуляционный насос и как он работает?

Насос рециркуляции горячей воды работает за счет сочетания силы тяжести и механической энергии.Он ускоряет подачу горячей воды в краны и толкает холодную воду в бойлер. Рециркуляционные насосы – это приспособления, которые в основном используются в больницах, отелях и других модных заведениях. Насосы обеспечивают постоянную подачу горячей воды для пользователей.

В случае отсутствия рециркуляционного насоса горячей воды пользователям придется подождать, пока горячая вода не вытечет из крана, что приведет к потере воды. Когда эта проблема накапливается, она становится серьезной проблемой, особенно для крупных бизнес-организаций в районах с дефицитом водоснабжения.Циркуляционный насос сводит к минимуму или исключает потери воды, поскольку холодная вода в трубах отправляется обратно в котел для нагрева.

Как это работает

Циркуляционные насосы, которые используются в домах, представляют собой центробежные насосы, приводимые в действие исключительно электричеством. Типичный насос состоит из трех основных частей;

  • Рабочее колесо насоса
  • Опорные подшипники
  • Ротор двигателя

Двигатель вращает крыльчатку, которая вытягивает воду и направляет ее по трубам.Рабочее колесо – это колесо, которое работает как турбина, поскольку у него изогнутые лопасти. При включенном моторе крыльчатка совершает много оборотов, что отправляет холодную воду в котел для нагрева. Заодно подтягивает горячую воду к арматуре. Водоотталкивающий материал предназначен для защиты компонентов двигателя и его частей.

Домашние циркуляционные насосы достаточно малы, чтобы их можно было установить рядом с водопроводной системой. С другой стороны, насосы промышленного типа имеют большие размеры; их двигатели устанавливаются в отдельном месте, вдали от системы трубопроводов.

Насосы системы горячего водоснабжения энергоэффективны и экономичны. Они приводятся в действие датчиком движения или дистанционной кнопкой, которая срабатывает, когда вам нужна горячая вода.

Что такое циркуляционный насос и зачем использовать циркуляционный насос?

Достижения в области сантехнических и воздушных систем всегда впечатляют, поскольку они означают множество полезных достижений для производителей, строителей, потребителей и окружающей среды. Хотя традиционные принципы сантехники и инженерии остаются неизменными, новые способы распространения материалов для вашей работы могут значительно повысить вашу эффективность, стоимость, влияние и производительность.Одно из этих современных изменений, которые внедряются в новые дома и бизнес-процессы, – это циркуляционный насос.

Что такое циркуляционный насос?

Циркуляционный насос – это насос, который циркулирует жидкость, воздух или другие материалы в замкнутом контуре как часть более крупной системы. Циркуляционный насос – это небольшое дополнение, обычно встречающееся в домашней системе водоснабжения. Циркуляционный насос сам по себе небольшой, герметичный и обычно центробежный насос, потребляющий лишь долю лошадиных сил.Поскольку воду не нужно откачивать из бака этим конкретным циркуляционным насосом, для его работы не требуется много усилий.
Циркуляционный насос просто перекачивает материал в замкнутом контуре, готовый к повторному вводу в основной маршрут, когда это необходимо. Например, в домах обычно используется циркуляционный насос, чтобы поддерживать циркуляцию горячей воды, чтобы сократить время ожидания выхода горячей воды из крана.

Зачем нужен циркуляционный насос? Циркуляционные насосы

становятся все популярнее, особенно в новостройках и на предприятиях.Они также используются в производственных системах и линиях из-за их эффективности и максимизации функций вашего производства. Циркуляционный насос может использовать существующую водопроводную систему для создания более самодостаточного, комфортного и энергосберегающего потока.

В домашних условиях для циркуляции воды в линии чаще всего используется циркуляционный насос. Без циркуляционного насоса вода в кране останавливается и становится холодной, когда вы ее перекрываете. Когда вы вернетесь и захотите горячей воды для душа или мытья посуды, вам, возможно, придется дать ей поработать несколько минут, прежде чем горячая вода вернется.Это было больным местом для домовладельцев и окружающей среды, поскольку это означало буквально истощение денег и ресурсов, а также трату времени.

С циркуляционным насосом в водопроводной системе вашего дома горячая вода постоянно циркулирует в этом замкнутом контуре, используя очень мало энергии с помощью небольшого центробежного насоса. Эта горячая вода циркулирует до тех пор, пока она вам не понадобится, и она будет готова, как только вы это сделаете. Это означает, что вы не сливаете галлоны холодной воды, ожидая достижения нужной температуры.Это проще для окружающей среды, вашего кошелька и всей вашей сантехнической системы.

Davidson Sales & Engineering Циркуляционные насосы

В Davidson Sales & Engineering мы специализируемся на творческих инженерных решениях для вашего дома и бизнеса. Это включает насосы, фильтрацию, бойлеры, системы очистки сточных вод и многое другое. Мы можем помочь вам найти подходящий циркуляционный насос, устранить неисправность вашего циркуляционного насоса или отремонтировать сломанный циркуляционный насос.

Davidson Sales & Engineering готова помочь вам с любой домашней или промышленной инженерной проблемой и найдет идеальное решение.Davidson Sales & Engineering может найти вам насос, подходящий для вашей работы.

Циркуляционный насос | КСБ

Циркуляционные насосы – это центробежные насосы, предназначенные для создания принудительной циркуляции в замкнутой системе. Примерами являются системы отопления для горячей воды (см. Циркуляционный насос) или высокотемпературной горячей воды при температурах выше 120 ° C (см. Насос горячей воды), системы теплопередачи (см. Теплопередающий насос), котлы с принудительной циркуляцией (см. Рис.3 Циркуляционный насос ) и контуры реактора (см. Насос реактора). Они также используются в открытых системах (например, в системах фильтрации плавательных бассейнов). См. Рис. 1 Циркуляционный насос

Конструкция циркуляционного насоса часто определяется часто высокой температурой перекачиваемой жидкости и относительно низким напором (по отношению к давлению в системе), который соответствует потерям напора (см. Потеря давления) в циркуляционной системе. В замкнутых насосных контурах используются разные типы циркуляционных насосов
: циркуляционные насосы с уплотнением вала или без него, а также специальные конструкции.

Циркуляционный насос с уплотнением вала

Циркуляционные насосы с уплотнением вала часто представляют собой горизонтальные насосы с приводом от электродвигателей (см. Привод) или паровых турбин. Валы их насосов защищены от полного давления закрытой системы охлаждаемыми сальниками или механическими уплотнениями. Упорный подшипник (см. Подшипник качения) должен быть особенно прочным, чтобы выдерживать высокое статическое осевое усилие. См. Рис. 2 Циркуляционный насос

Этот тип насоса обычно является экономичным решением для системного давления до 100 бар.Для более высоких давлений в системе используются циркуляционные насосы без уплотнения вала.

Циркуляционный насос без уплотнения вала

Циркуляционные насосы без уплотнения также называются циркуляционными насосами с мокрым ротором. Часто это вертикальные насосы, приводимые в действие двигателями с мокрым ротором с баком или без него (см. Герметичный моторный насос). См. Рис. 3 Циркуляционный насос

Насос и электродвигатель заключены в общий герметичный корпус с тепловым барьером между насосной частью и моторной частью.Тепловой барьер, который может быть активным или пассивным, позволяет насосному агрегату работать с жидкостями с температурами до 420 ° C.

Подшипники (см. Подшипник скольжения) смазываются перекачиваемой жидкостью. Давление в системе практически не ограничено. Полностью герметичная конструкция делает эти насосы пригодными для работы с опасными или ценными жидкостями.

Специальные конструкции циркуляционных насосов

Циркуляционные насосы также могут быть специально разработаны для конкретных применений:

  • Со специальными рабочими колесами для жидкостей / газовых смесей или суспензий
  • С системами уплотнения, включающими газовую подушку или отвечающими другим специальным требованиям ядерного реактора технология
  • С нагревательными приборами для быстро затвердевающих жидкостей
  • С защитной футеровкой, предотвращающей эрозию
  • Взрывозащищенные конструкции (см. Взрывозащита)

Инжир.1 Циркуляционный насос: самовсасывающий циркуляционный насос из пластика для систем фильтрации плавательных бассейнов.

Рис.2 Циркуляционный насос: Горизонтальный насос с охлаждаемым уплотнением вала для котельных установок с принудительной циркуляцией

Рис. 3 Циркуляционный насос: Вертикальный насос, циркуляционный насос с мокрым ротором и тепловым барьером для паровых электростанций.

Как работают рециркуляционные насосы для горячей воды

Вы думаете об установке циркуляционного насоса на ваш водонагреватель? Это простое устройство не только сэкономит вам деньги, но и обеспечит почти мгновенную подачу горячей воды.Циркуляционный насос поддерживает постоянную подачу горячей воды через водопроводную систему дома, поэтому, когда открывается кран с горячей водой, вода сразу становится горячей.

Циркуляционный насос поможет вашему водонагревателю невероятно быстро подавать горячую воду. Вот почему так важно поддерживать свой обогреватель в оптимальном состоянии и регулярно выполнять работы по техническому обслуживанию водонагревателя. Мы также настоятельно рекомендуем установить противоударный фильтр на входящий водопровод.

Для чего нужен циркуляционный насос?

Если у вас установлен циркуляционный насос, горячая вода циркулирует по всей системе водопровода, чтобы ускорить подачу.Давайте подробнее рассмотрим, что происходит, когда у вас установлен циркуляционный насос, а когда нет.

Сантехника БЕЗ установленного циркуляционного насоса

Если у вас не установлен циркуляционный насос, домашняя сантехника работает следующим образом:

  • При закрытии крана горячей воды подача воды прекращается.
  • Когда горячая вода не требуется, вода остается внутри труб и охлаждается.
  • Когда кран горячей воды снова открывается, холодная вода, которая застряла в водопроводе, должна быть «протолкнута» через трубы, прежде чем горячая вода из водонагревателя достигнет крана.
Bottom Line

В канализацию уходит много ненужной воды.

В течение года это может добавить до сотен галлонов воды!

Сантехника С установленным циркуляционным насосом

Если в вашем доме установлен циркуляционный насос, происходит следующее:

  • После закрытия крана горячей воды подача горячей воды временно прекращается, прежде чем она начнет течь. снова пройти через водопровод.
  • Когда горячая вода не требуется, вода в трубах непрерывно циркулирует, готовясь к следующей потребности в горячей воде.
  • Когда открывается кран горячей воды, горячая вода подается почти сразу.
Итог

Когда открывается кран горячей воды, вода сразу становится горячей.

Это экономит время и деньги!

Плюсы и минусы рециркуляционных насосов для горячей воды

Однако, несмотря на все преимущества циркуляционного насоса, есть также ряд вещей, которые вы должны учитывать перед покупкой и установкой.

Плюсы установки циркуляционного насоса

Циркуляционные насосы не новость.Они уже много лет используются в ресторанах и гостиницах высокого класса. Но только относительно недавно домовладельцы смогли воспользоваться удобством и экономией.

  • Простота установки – Циркуляционные насосы довольно просты в установке. Как правило, никаких специальных разрешений или инструментов не требуется. Доступно множество моделей, разработанных специально для домашних сантехнических систем.
  • Выбор – Доступно множество производителей и опций.
  • Удобство – Горячая вода доступна почти сразу после открытия крана. Удобство почти мгновенной подачи горячей воды – огромная выгода для домовладельцев.
  • Простота эксплуатации – Большинство устройств очень просты в эксплуатации. После того, как они установлены, вам редко нужно вносить какие-либо корректировки.
  • Использование воды – Тратится меньше воды, так как горячая вода подается почти сразу. Это особенно полезно в районах с дефицитом воды.Ежегодно можно сэкономить значительное количество воды.

Минусы установки циркуляционного насоса

При всех преимуществах, которые предлагает циркуляционный насос, у него также есть несколько недостатков:

  • Тепловые потери – В вашем доме могут быть значительные потери тепла из водопровода. Поскольку по вашим трубам циркулирует горячая вода, тепло теряется, пока оно ожидает использования. Тем не менее, вы можете минимизировать потери, изолировав трубы с горячей водой.
  • Начальная стоимость – Будьте готовы заплатить несколько сотен долларов за качественный насос.Существуют и менее дорогие насосы, но покупка модели высокого класса – хорошая идея и оправданное вложение.
  • Потребляемая мощность – Циркуляционные насосы значительно улучшили потребляемую мощность. Многие из первых блоков работали без перерыва, потребляя больше электроэнергии и требуя от водонагревателя круглосуточно. Сегодня большинство насосов спроектировано таким образом, чтобы обеспечить баланс между энергосбережением и удовлетворением потребностей в горячей воде.
  • Шумный . Старые и более дешевые модели могут добавить дополнительный шум к обычному нагреву воды.

Проконсультируйтесь с местным сантехником

Типы циркуляционных насосов

Существует 3 основных типа циркуляционных насосов. Давайте подробнее рассмотрим каждый из них:

Базовый циркуляционный насос

В этой системе используется небольшой насос, который постоянно циркулирует по основным водопроводным линиям дома, также известным как магистральные трубопроводы. Если вода не используется, она возвращается обратно в водонагреватель.

Grundfos Comfort PM – отличный пример простого циркуляционного насоса.

Циркуляционный насос по запросу

Система по запросу работает, когда есть потребность в горячей воде. Если кран с горячей водой открыт, датчик движения или дистанционный выключатель запустит насос.

После включения насоса он продолжит циркуляцию воды по трубам до тех пор, пока вода не достигнет заданной температуры.

Плюсы
  • Есть возможность отключить датчик движения, чтобы насос можно было активировать вручную.
  • Горячая вода доставляется быстро, экономя время, воду и деньги.
  • Система по требованию может снизить потребность в энергии вашего водонагревателя, тем самым сэкономив деньги на счетах за коммунальные услуги.
  • В модернизированных домах сократится переход горячей воды в водопровод холодной воды.
Cons
  • Горячая вода не подается мгновенно, потому что насос необходимо активировать.
  • От того, как в вашем доме будет водопровод, будет зависеть время, необходимое для подачи горячей воды.
  • В модернизированных домах необходимо использовать источник энергии и насос на каждом контуре горячего водоснабжения.

Циркуляционный насос Bacoeng

Циркуляционные насосы по запросу имеют много преимуществ по сравнению с базовыми моделями.

Циркуляционный насос по времени и температуре

Система времени и температуры позволяет запрограммировать насос в соответствии с вашими потребностями в горячей воде. Вы можете установить регулируемый таймер и аквастат на время, когда вам понадобится горячая вода. Например, если вы всегда принимаете душ в 7 утра и запускаете посудомоечную машину в 8:30, вы можете настроить насос на включение в 6 утра и выключение в 10:30.

Плюсы
  • Настройки насоса легко регулируются.
  • Чтобы горячая вода циркулировала по водопроводу, необходимо активировать настройки времени и температуры.
  • При необходимости настройки можно легко изменить.
  • Горячая вода подается почти мгновенно, что позволяет экономить время, деньги и воду.
Минусы
  • Эта система может увеличить потребление энергии на , если она используется чрезмерно.
  • В модернизированных домах могут возникнуть проблемы с краном, наиболее удаленным от водонагревателя.Иногда трубопроводы холодной воды могли нагреваться.

Циркуляционные насосы времени и температуры позволяют вам точно дозвониться, когда вам нужна горячая вода.

Модернизация вашего дома

Когда в доме протекает водопровод для циркуляционного насоса, имеется выделенная обратная линия. Эта линия отправляет горячую воду обратно в водонагреватель, чтобы снова нагреть ее до нужной температуры.

Дома, которые модернизируются, обычно не имеют выделенной обратной линии.Однако можно установить перепускной клапан под раковиной, наиболее удаленной от водонагревателя. В этой конфигурации используется циркуляционный насос по времени и температуре.

Перекрестные клапаны открываются, когда температура горячей воды опускается ниже 95 градусов по Фаренгейту. Когда клапан открывается, холодной горячей воде позволяют течь в линию холодной воды, пока вода в линии горячей воды не достигнет 105 градусов по Фаренгейту. Когда температура горячей воды достигает 105 градусов, клапан закрывается.

Имейте в виду, что когда перепускной клапан открыт, теплая вода течет в линию холодной воды.Это, скорее всего, приведет к тому, что холодная вода станет теплее, чем обычно.

Система измерения времени и температуры – это очень распространенный циркуляционный насос. У них много преимуществ, и они очень удобны. Однако когда дело доходит до модернизации вашего дома, систему по требованию установить немного проще.

Проконсультируйтесь с местным сантехником

Циркуляционные насосы | Найдите информацию и получите расценки на PumpScout

Что такое циркуляционный насос?

Насос, предназначенный для циркуляции жидкости в замкнутой системе.Замкнутая система – это система, работающая в замкнутом контуре, при этом нагнетательная линия насоса в конечном итоге возвращается к всасывающей линии насоса, часто даже не подвергаясь воздействию атмосферного давления. Обычно они считаются центробежными насосами, хотя есть также несколько типов, в которых используется технология прямого вытеснения.

Как они работают?

Циркуляционные насосы чаще всего бывают одноступенчатыми. Насос работает как любой центробежный насос, при этом вращающееся рабочее колесо увеличивает скорость жидкости, когда жидкость проходит вдоль лопастей рабочего колеса.Затем текучая среда с высокой скоростью преобразуется в текучую среду высокого давления в диффузионной части корпуса насоса. Наиболее распространенная конструкция корпуса циркуляционного насоса – вертикальный рядный. Меньшие версии, такие как те, которые используются в системах водяного отопления жилых домов и небольших коммерческих зданий, имеют центробежный мокрый ротор и конструкцию с замкнутой муфтой, исключающую механическое уплотнение. В версиях с более высоким расходом используются вертикальные линейные насосы, но с механическими уплотнениями.

Когда циркуляционный насос используется в полностью закрытой системе, т.е.е. в системе, где текучая среда никогда не достигает атмосферного давления, а работает в полностью замкнутом контуре, система обычно должна включать расширительный бак. Это закрытый резервуар, который присоединяется к всасывающей линии насоса. Бачок имеет диафрагму посередине, причем объем над диафрагмой заполнен воздухом под небольшим давлением. Поскольку жидкость циркулирует в замкнутом контуре, она часто нагревается или охлаждается (в зависимости от области применения), что приводит к расширению или сжатию жидкости.Воздушное пространство над диафрагмой в расширительном баке регулирует свой объем, чтобы приспособиться к расширению и сжатию воды. Если бы не было расширительного бака, трубы могли бы находиться под избыточным давлением и лопнуть из-за расширения воды в замкнутой системе.

Где используются циркуляционные насосы?

Они обычно используются в системах водяного отопления и охлаждения, а также в приложениях, где требуется регулярное добавление химикатов в жидкость, например, в насосах для бассейнов и спа. Насосы, используемые для циркуляции воды в пруду или резервуаре, также относятся к циркуляционным насосам.

В системе водяного отопления вода, нагретая котлом, циркулирует по трубам во все комнаты в здании, часто с использованием радиаторов для обогрева помещений. Затем вода возвращается к источнику и отправляется обратно через бойлер с помощью насоса. В большинстве систем насос включается и выключается автоматически термостатом здания.

Для других типов процесс намного проще. Например, насос плавательного бассейна, вода обычно циркулирует в течение часа или около того каждые 24 часа, поэтому размер и мощность насоса зависят от объема бассейна.Насос для бассейна также является примером типа циркуляционного насоса, который подмешивает химическое вещество, в данном случае хлор, в жидкость по мере ее циркуляции. Насос также перемещает воду в бассейне через нагреватель, нагревая ее по мере ее циркуляции.

Другие связанные типы насосов включают : бустерные насосы, питательные насосы для котлов, насосы подъемных станций.

Нравится то, что вы читаете?

Действительно ли мне нужен циркуляционный насос?

Утро может быть тяжелым, и необходимость ждать горячей воды, чтобы завершить утренний распорядок, определенно не облегчает его.Если бы только существовал какой-то волшебный способ вывести из ваших труб холодную воду, чтобы горячая вода могла протекать именно тогда, когда вам это нужно…

Магия водяных циркуляционных насосов

Что ж, вам повезло! Циркуляторы (иногда называемые «рециркуляторами») перекачивают холодную воду из ваших труб в водонагреватель, а затем перекачивают горячую воду из водонагревателя в ваши трубы. Чтобы сделать лучше , вы даже можете добавить таймер к циркулятору! Вы можете установить таймер, чтобы активировать систему, чтобы у вас была горячая вода наготове, когда вы, , знаете, , что она вам понадобится.

Зачем он нужен

Циркуляционный насос, вероятно, ваш лучший вариант для надежного быстрого доступа к горячей воде. Потому что это так быстро, вы сможете:

  • Экономия воды : Вы больше не будете отправлять галлоны за галлонами совершенно хорошей воды в канализацию, ожидая тепла.
  • Экономия энергии : Если вы выберете циркуляционный насос с регулируемой температурой и термостатическим управлением, вы не потратите впустую энергию на отопление воды, температура которой уже является комфортной.Вышеупомянутый таймер также может экономить энергию, позволяя системе работать только тогда, когда она вам нужна.
  • Экономьте деньги : Экономия воды и энергии означает, что вы сэкономите много денег! Ваш циркуляционный насос практически окупится!
  • Экономьте время : Вы сможете подготовиться быстрее, чем когда-либо, так что вы не только успеете на работу вовремя, но и ваше утро пройдет так гладко, что вы не сможете помочь, но будьте в хорошем настроении весь день!

Благодаря водяным циркуляционным насосам ожидание горячей воды осталось в прошлом! Добавьте циркуляционный насос к существующей системе водоснабжения и побалуйте себя МГНОВЕННОЙ горячей водой.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
