схемы, как правильно сделать проход, установку и крепление

Содержание

1. Особенности работы с деревянными стенами
2. Принцип работы
3. Как устроен дымоход
4. Виды и конструкции наружных дымоходов
5. Кирпичные
6. Керамические
7. Металлические
8. Какой дымоход можно выводить через стену
9. Преимущества и недостатки вывода дымохода через стену
10. Срок службы такого дымохода
11. Сделать самому или заказать
12. Общие правила монтажа дымохода
13. Требования пожаробезопасности к дымоходам
14. Выбираем тип вывода дымохода
15. Определяем высоту дымохода
16. Рассчитываем диаметр конструкции
17. Как будем собирать сэндвич по дыму или конденсату
18. Пошаговая инструкция монтажа дымохода через стену
19. Установка дымохода своими руками
20. Чертеж и схемы
21. Подбираем место выхода через стену
22. Как вывести дымоход через стену
23. Как крепить дымоход к стене
24. Утепление
25. Герметизация
26. Видеоинструкция как сделать дымоход через стену
27. Возможные ошибки при установке

Дымоход в частных домах устанавливают двумя способами: с проходкой через кровлю и через стену. Проходка через стену позволяет сэкономить пространство внутри дома. Для безопасного проживания смонтировать дымоходное устройство необходимо правильно. Об этом читайте  ниже.

Особенности работы с деревянными стенами

Монтаж дымохода из сэндвич-трубы через стену из дерева требует соблюдения мер предосторожности.

1. Размеры отверстия в стене подбираются с запасом между стеной и трубой 100 мм. Расстояние от дымоотвода до прочих горючих материалов составляет 450 мм.
2. Вокруг сендвича укладывается базальтовый утеплитель (он устойчив к высокой температуре) и асболист (либо минерит) по периметру.
3. Для удержания утеплителя внутри отверстия, его закрывают листом нержавеющего металла.
4. На окончании дымохода устанавливается искрогаситель либо зонт в целях пожаробезопасности.

Принцип работы

Принцип работы дымоотвода состоит в способности нагретых газов подниматься, уменьшая свою плотность. В результате этого полость становится разреженной и замещается воздухом, пришедшим извне. Тяга увеличивается, поддерживая горение. Когда газы остывают, появляется кислотный осадок. Он воздействует на внутренние стенки конструкции, деформируя и разрушая их. Чтобы уменьшить порог образования кислотного конденсата, используют теплоизоляционные материалы.

Как устроен дымоход

Дымоходное устройство состоит из несколько частей:

• горизонтальной части, отходящей от котла либо печи;
• вертикального канала;
• задвижек;
• ревизионных люков. Они нужны для того, чтобы периодически очищать стенки внутреннего кожуха от сажи.
• тройника;
• дефлектора или искрогасителя. Он надевается сверху газоотвода и защищает от попадания атмосферных осадков внутрь него.

Читайте также: Внутренняя отделка деревянного дома-разбираемся с материалами в современном стиле

Виды и конструкции наружных дымоходов

По конструкции наружные дымоходные устройства при выпуске через стену бывают:

• настенные. Они фиксируются к фасаду;
• коренные. Они отличаются от настенных устройств тем, что они располагаются около каркасного дома, а не на стене фасада. Это самостоятельная конструкция с фундаментом.

Коренной дымоход

Дымоход через стену в деревянном доме выполняется из огнеупорных материалов. Кирпичные, металлические, асбестоцементные и керамические вариации в разной степени оберегают свой дом от ядовитых газов. Мы познакомим вас с особенностями самых распространенных видов.

Кирпичные

Возводятся из красного кирпича.

Кирпич прочен, долговечен, отличается добротным видом и износоустойчивостью.

Имеет прямоугольное сечение, что неудобно для увеличения силы тяги. Поверхность изнутри конструкции шероховатая. Дымоотвод тяжелый. Монтировать его смогут только квалифицированные каменщики. Кирпич не выдерживает воздействие агрессивных химических веществ. Пористая текстура материала способствует накоплению влаги и отложений сажи и копоти.

Ревизионный люк для прочистки наружного кирпичного дымохода

Керамические

Популярной конструкцией является керамическая сэндвич-труба. Она имеет длительный срок эксплуатации. Монтировать ее легко. С ее возведением можно справиться самостоятельно. Стенки внутри изделия гладкие, поэтому хорошая тяга гарантирована. Устанавливать прибор можно, как снаружи здания, так и внутри.

Масса 6-8- ми метрового керамического дымохода

Керамические конструкции не боятся агрессивных химических веществ: щелочей, кислот.

Важным недостатком является — высокая цена.

Керамический дымоход в блоках

Металлические

Однокомпонентные дымоотводы— металлические трубы круглого сечения. Они не применяются для наружной установки, потому что имеют высокие теплопотери. Агрессивные вещества, которые появляются при остывании газов, разрушают металлическую конструкцию. Поэтому срок службы однослойных устройств мал. Их недостатком является необходимость дорогой теплоизоляции.

Сэндвич-трубы (двухконтурные) состоят из большой и малой трубы и утеплителя. Он служит также изолятором. Трубы сделаны из нержавейки, устойчивой к кислотам.

Гладкие стенки дымохода обеспечивают хорошую тягу, уменьшают количество сажи на их поверхности. Монтаж дымохода через стену при помощи сэндвичей очень распространенный вариант.

Сэндвич-труба в разрезе

Какой дымоход можно выводить через стену

Дымоход через стену можно вывести из любого вышеперечисленного материала.

Под дымоход из кирпича или керамики необходимо будет выполнить отдельно стоящий фундамент, так как сделанная труба получится очень массивной. А это — дополнительные затраты.

Установка дымохода через стену имеет следующие преимущества.

1. Её можно провести после завершения строительства дома, а не в его начале.
2. Ставить дымоходную конструкцию можно самостоятельно, потому что монтаж прост и состоит из нескольких операций.
3. Так как дымоходное устройство располагается снаружи здания, то доступ к нему открыт, что облегчает ремонт и его обслуживание.
4. Существует возможность регулировать силу тяги.
5. Высокая пожаробезопасность.
6. Исключена утечка газов.
7. Не требуется проделывать отверстия в кровельном пироге.
8. Экономия места внутри помещения.

К недостаткам такого дымохода относятся:

• нарушение эстетичного вида своего дома;
• потеря тепла. Оно уходит в атмосферу. Требуется качественно утеплить выход через стену;
• чтобы предупредить попадание воды в трубу требуется установка отливов;
• необходима дополнительная фиксация дымохода к стене;
• большое количество изгибов конструкции нарушает тягу и замедляет вывод отработанных газов в атмосферу.

Может быть интересно: Утепление дома из бруса

Срок службы такого дымохода

На длительность эксплуатации влияют факторы:

• материал. Самым недолговечным материалом является оцинкованный металл. Дымоход прослужит 5-10 лет, в зависимости от интенсивности топок. Период службы у нержавейки — 15-20 лет. Керамическая конструкция будет радовать вас около 40 лет. Период эксплуатации кирпичного дымохода-полвека;
• монтаж. Если труба смонтирована грамотно, то эксплуатировать ее можно в течение 20 — 50 лет;
• температура нагрева выходящих газов. Для твердотопливного котла она высока — 300 градусов. В газовом же котле она всего 120 градусов. Чем ниже температура, тем больше конденсата образуется внутри трубы. Конденсат содержит агрессивные вещества, которые разъедают стенки и разрушают их;
• тип отопления. Газовые котлы долговечнее других отопительных систем.

Чтобы выведенный дымоход прослужил максимально долго, обеспечьте ему чистку и диагностику.

Сделать самому или заказать

Собрать дымоход через деревянную стену из сэндвич-труб и установить их можно самостоятельно, но изготовить элементы конструкции невозможно. Они выполняются в заводских условиях квалифицированными рабочими на специальном оборудовании. При расчете и покупке желательно привлечь к работе опытных профессионалов, которые знают свое дело и смогут правильно рассчитать высоту и диаметр конструкции.

Общие правила монтажа дымохода

Решая вопрос о монтаже, соблюдают установленные правила.

1. Запрещается монтировать дымоход вблизи инженерных систем: канализации, электропроводки.
2. Для исправной работы дымохода обязателен дефлектор. Он исключает воздействие осадков на тягу и внутренний кожух конструкции.
3. Необходимо смонтировать снегозадержатель на кровле в той части, где выходит дымоход из стены. Он предохраняет дымоходный канал от механических повреждений.
4. Закрепить трубы к стенам необходимо с шагом не более 1м.
5. Прежде чем установить двухслойную дымоходную трубу над топкой печи, ставится сэндвич-старт.
6. Негорючий утеплитель (базальт) вокруг сендвич-трубы предохраняет древесину от воспламенения.
7. От котла труба отходит строго горизонтально, длина ее до стены не более 1м.
8. Труба в проходе через стену монтируется цельной без стыков.
9. Для избежания аварийных ситуаций, важно обеспечить к ней открытый доступ, чтобы в любой момент отремонтировать ее.

Требования пожаробезопасности к дымоходам

Правила пожаробезопасности во время монтажа дымоходов следующие.

• В местах, где сэндвич-труба касается деревянных стен или перегородок, важно применить изоляционные материалы.
• Если используется твердотопливное оборудование, то необходимо установить искрогаситель из металла.
• Если высота дымохода ниже 5м, то ставится дымоотсос с электрическим приводом.
• Внешние стены дома в месте расположения дымоходной конструкции отделяются от него базальтовой накладкой или асбестоцементным листом.

Выбираем тип вывода дымохода

Способов вывода трубы два:

• вывода трубы наружу от топки по прямой. Большая ее часть оказывается на улице.

• с помощью подъема дымовой трубы от печи и вывода ее ближе к середине высоты стены или к потолку. Большая её находится внутри помещения;

Второй способ более экономичен и эффективен, потому что для монтажа дымоходной конструкции используется только одно колено, что способствует улучшению тяги. Кроме того, минимизированы сажные пробки.

Определяем высоту дымохода

Высота дымоотвода — важный показатель при выборе конструкции. От нее зависит тяга и скорость вывода газов наружу. Чтобы рассчитать высоту дымоходного устройства, следует учесть следующие параметры:

• высоту дома. Если высота дома небольшая — 5м, то минимальный размер дымоходной конструкции тоже 5,5 метров. Когда она будет меньше предложенной величины, то могут возникнуть проблемы: задымление здания, отравление угарным газом, уменьшение тяги, износ твердотопливного котла. В случае длинной трубы эффективность котельной установки минимальна. Оптимальная высота дымоходного устройства 5-10 м. Если дом высокий, более 10 м, то дымоход должен располагаться выше конька на полметра, чтобы предупредить завихрения;
• мощность котла. Чем выше дымоходный прибор, тем большей мощности должно быть котельное оборудование. При мощности ниже 20 кВт, высота дымохода составляет 5м;
• материал кровли. Если материалы крыши горючие, то расстояние сэндвич-трубы до конька не должно быть меньше метра.

Рассчитываем диаметр конструкции

Размер внутреннего кожуха конструкции равняется диаметру патрубка или больше него. Так, если диаметр патрубка 12 см, то диаметр внутренней полости трубы тоже 12 см или чуть больше. Заужение труб в дымоходе повлияет на тягу, ухудшит ее. Выбор диаметра конструкции также зависит от типа отопительной системы и ее мощности. При мощности 35 кВт диаметр внутренней части трубы равен 8 см, при мощности более 5,2 кВт диаметр возрастает до 9,5 см.

Как будем собирать сэндвич по дыму или конденсату

Различают два типа сборки элементов:

• «по дыму». В нем нижняя часть входит в верхнюю составляющую. Верхняя деталь надевается на нижнюю сверху. Обе трубы собираются одинаково. Если печь с высокой температурой горения — то такой способ подходит;
• «по конденсату». Внутренняя труба собирается следующим образом: верхняя часть вставляется внутрь нижней. Внешняя труба монтируется по-другому. Нижняя деталь вставляется внутрь верхней. При сборке сэндвича конденсат беспрепятственно стекает в отстойник.

Пошаговая инструкция монтажа дымохода через стену

Рассмотрим порядок монтажа.

Для котла или печи важно установить печную, негорючую подкладку—подиум. Можно залить бетонную стяжку, чтобы основание было выровнено.

Фундамент под печь, выложенный сверху кирпичом

Размечают место для прохода трубы и выпиливают его.

Чтобы предупредить возгорание стены, перед нею ставят защитный экран, он может быть из минерита. Если котел твердотопливный, то защитный экран из кирпича отделяют от деревянной стены изолятором — асбестоцементным листом.



От патрубка отводят под прямым углом дымоотвод. Горизонтальный отрезок не утепляют. От высокой температуры участка утеплитель может деформироваться.

Горизонтальный тонкостенный участок дымохода

Вокруг сэндвич-трубы укладывают утеплитель.

Проходка стены

Снаружи прикручивают металлическую пластину, чтобы предохранить деревянную стену от перегрева.

Монтируют тройник. Он устроен таким образом. что вода стекает в нижнюю его часть.

Защитный лист ППУ и тройник

Ставят опору.

В некоторых случаях дымоход опирают на отмостку либо отдельностоящий фундамент.

Опора при низкой стене

Наращивают дымоотвод «по конденсату».

Крепление дымохода к стене своими руками происходит с помощью кронштейнов. Шаг их расположения на стене — 1м. Крепящие хомуты фиксируют верхнюю часть газоотводящей трубы.

Монтируют дефлектор или зонт.

Зонт

Герметизируют стыки высокотемпературным герметиком. Рекомендуем использовать силикатные герметики, выдерживающие температуру 1200 градусов. Они имеют черный или черно-серый цвет и вязкую консистенцию, застывают в течение 15 минут после нанесения.

Установка дымохода своими руками

Прохождение дымохода через стену своими руками проводится точно по инструкции. Если вы знаете нюансы строительства, не боитесь высоты, умеете пользоваться рабочими инструментами и оборудованием, то сможете это сделать.

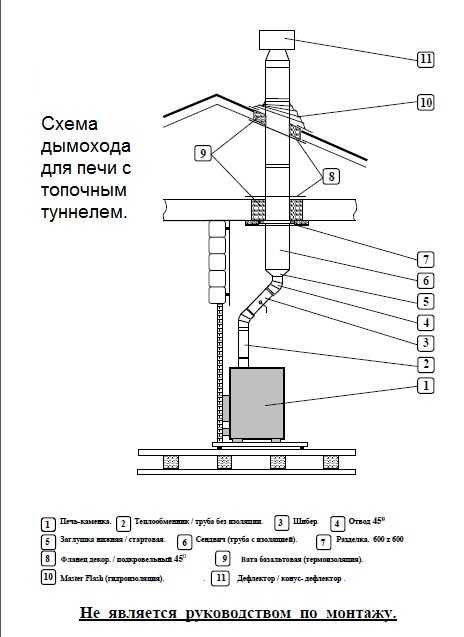

Чертеж и схемы

Перед закупом материалов и началом производства работ необходимо начертить чертеж или разработать схему расположения элементов конструкции, их размеров, расстояний между ними. Важно определиться с перечнем инструментов и комплектующих, необходимых для самостоятельных работ. В этом могут помочь консультанты в магазинах, продающих сэндвич-трубы из нержавеющей стали известных и проверенных марок, производящихся не в кустарных условиях. К ним относятся CRAFT, БАЛТВЕНТ, ТЕРМОФОР, ТЕПЛОВ и СУХОВ, ВУЛКАН, ФЕРРУМ, ФЕНИКС и другие.

Подбираем место выхода через стену

Боковая стена располагается под свесом кровли. На неё попадает вода от сосулек и дождя, если нет специальных водосточных желобов. Фронтальная стена расположена под выступом крыши. Вода не попадает на трубу.

Лучше всего выводить конструкцию через фронтальную стену. Важно, чтобы под выступом не было балкона, окон, чтобы не пришлось их огибать при установке конструкции. Любое отклонение от вертикали чревато уменьшением тяги.

Устройство может выходить и через боковую стену. Данное решение значительно хуже, потому что придется делать отверстие в свесе кровли, собирать и устанавливать водосточную систему, чтобы избежать заливания гильзы сэндвич трубы, намокания утеплителя, нагрева дымохода.

Читайте также: ТОП-8 средств как избавиться от короеда

Как вывести дымоход через стену

Проход дымохода через стену производится с помощью продольного узла. Стальной фланец с патрубком крепится к стене. Сначала устанавливают наружный фланец, через него проводят трубу, закрепляют ее. Между патрубком и фланцем прокладывают утеплитель, ставят внутренний фланец. Фланцы герметизируют водостойким герметиком.

Как крепить дымоход к стене

Крепеж дымоотводов-хомуты и кронштейны. Шаг между креплениями 1 м. Нижняя часть фиксируется к кронштейну, закрепленному на стене или подставке. Если сэндвич-труба поднимается выше свеса крыши на 1м, то для крепления используются растяжки, на 1,5м— специальная штанга, прочно зафиксированная к фасаду. К штанге устройство крепится хомутами.

Утепление

Сэндвич-труба уже утеплена при изготовлении на производстве. Поэтому теплоизоляцию не выполняют. Исключение составляет место прохода ее через стену. Если котельная система угольная, то применять базальтовый утеплитель не рекомендуется. Использовать стекловату также нельзя, потому что у нее низкая температура плавления.

Герметизация

После установки конструкции следует загерметизировать стыки. Чтобы соединение было прочным, края элементов промазывают герметиком. Лучшим средством является силикатный герметик, который не боится  температуры 1200 градусов. Фланцы и отливы обрабатывают силиконовым герметиком. Он сохраняет свои свойства при +250 градусов.

Видеоинструкция как сделать дымоход через стену

Чтобы увидеть своими глазами последовательность монтажа дымоходного устройства и действовать в соответствие с предложенной инструкцией, посмотрите видео.

Возможные ошибки при установке

Ошибки при монтаже влияют на корректную работу дымоотвода. Рассмотрим некоторые из них, чтобы предупредить их возникновение.

• Если утепление узла прохода через стену проведено некачественно и количество теплоизолирующих материалов минимально, то конструкция будет перегреваться.
• При отсутствии отлива на свесе крыши возникает угроза заливания водой утеплителей и нарушения их целостности и функционирования.
• Неправильно рассчитанная высота дымоходного устройства ухудшает тягу.

Кроме того, советуем использовать качественные сэндвичи. В дешевых и некачественных трубах — материалы недолговечны. Со временем утеплитель усаживаются и теряет свои положительные качества. Локальный перегрев создает опасную ситуацию возгорания.

Какими дровами лучше топить печь

Какими дровами лучше топить печь

О том как топить печь дровами мы подробно обсуждали в предыдущих статьях. Теперь поговорим о самих дровах. У многих новичков в печном деле часто возникают вопросы: какие дрова лучше для их новой печки, какие дрова дольше горят. Поэтому я решил остановиться на этой теме подробнее.

Прежде всего о том, какие вообще бывают дрова.

Видов дров человечество знает очень много. По большому счёту традиционно топят всем, что горит, и что не трудно заготовить. От торфяных брикетов до кизяка (сушёного навоза домашних копытных). На экзотике заострять ваше внимание не буду, перечислю основные.



Из лиственных пород самые известные: берёзовые, ольховые, осиновые, дубовые (к ним же примыкают буковые и грабовые). Сюда же можно добавить

липу, тополь, клён (явор), ясень и вяз (местные варианты названия —ильм, берест, карагач), вишню, яблоню и грушу, ну ещё иву, акацию и орех.

Из хвойных пород самые ходовые: ель и сосна. К ним примыкают пихта и, местами, лиственница и кедр. Тис и можжевельник, хотя тоже хвойники, но о них можно говорить, скорее, как об экзотике.

Перечисленные породы деревьев отличаются плотностью (а значит и весом) древесины, и смолистостью. Плотность влияет на скорость сгорания. Чем плотнее дерево, тем медленнее оно горит. То же правило относится и к различным частям ствола, или кряжа. Чем ближе к земле, тем древесина плотнее. У комля (самая нижняя часть ствола, переходящая в корни) самая плотная. Она и колется труднее, и горит дольше. Столяры это свойство комля хорошо знают и употребляют его как лучшую часть ствола.

Смолистость хвойников также хороша для производства тепла — смолы делают эти дрова более жаркими. Очень хороши поленья со смолой для растопочной щепы — быстро схватываются и их меньше надо для розжига печи. Однако смолы выделяют больше копоти и считается, что быстрее забивают дымоход. Правда вывод не однозначный. Если подобрать правильную конструкцию печи и оптимальный режим горения, то есть дать смолам сгореть полностью, лишней копоти можно вполне избежать. Во всяком случае жители таёжной зоны пользуются ими веками и не жалуются.

По плотности породы можно условно разделить на три группы:

Мягкие: сосна, ель, кедр, пихта, тополь, осина, ольха, липа.

Среднетвёрдые: берёза, вишня, слива, вяз, можжевельник.

Твёрдые:

дуб, граб, бук, клён, яблоня, груша, ясень.

Вот таблица (табл. 1) относительной плотности разных пород древесины. За единицу взята плотность одного кубометра дуба. И вот мы видим, что ель, к примеру объёмнее дуба в полтора раза. Другими словами одна тонна ели по объёму в полтора раза больше одной тонны дуба.

Какими дровами топить печь

Для практических надоб про дрова нам нужно знать несколько параметров.

Есть такое понятие: теплотворная способность топлива, то есть количество тепла выделяемое той или иной породой. Удельная теплотворность — количество тепла на единицу веса или объёма дров.

Стоит учитывать, что теплотворная способность дров различных пород на единицу веса практически одинакова; однако на единицу объема дрова более плотной и тяжелой древесины дают значительно больше тепла. Например, березовые дрова дают на 20-30 % больше тепла, чем сосновые.

Приведу ещё таблицу (табл. 2)

Теплотворная способность дров разных пород древесины на единицу объёма. Породы сгруппированы по группам плотности древесины.

Ещё теплотворность дров зависит от их влажности (табл. 3). Зависимость обратная: чем суше, тем больше тепла можно получить. Оптимальной считается влажность 20-25%. Диаграмма этой зависимости. Сырые, только что спиленные дрова обычно имеют влажность 50% и больше. То есть свежеспиленные сырые дрова отдают тепла почти в три раза меньше, чем сухие.

Из этой зависимости следует простой вывод: дрова должны быть сухими. Идеально, чтобы они сохли год, на улице под защитой от осадков или в просторном проветриваемом сарае-дровнике. Тогда дрова приобретут нужную влажность и эффект от них будет оптимальным.

Зачем нам эти цифры, графики и диаграммы — все эти подробности?

Зная свойства древесины, легче выбрать подходящие, если выбор, правда, есть.

Выводы

Чаще всего топишь тем, что доступнее. Ну нет у нас во Владимирских краях дубовых лесов. Когда-то, возможно и были — отдельные дерева по лесам встречаются. А в основе своей наши леса сосновые, встречаются смешанные с берёзой и, изредка, осиной. Потому и дрова всегда заготавливаются сосновые да берёзовые. А севернее Москвы леса в основном еловые. Топят ельником и берёзой, по возможности. Когда-то в Костромских землях росли лиственничные леса. Их местные «листвягами» называли. Теперь от них только упоминания в книжках и остались. Но зато много ёлки, берёзы, местами осины. Этим там и топят. В Тверских краях, нередки дрова ольховые — много сырых мест, которые так любит ольха. Южнее Москвы больше лиственных пород, заготавливают их — где чего больше. В горах Предкавказья много дубовых, буковых и грабовых лесов, топят ими. Когда-то и в Орловских краях дубравы шумели. Теперь поля и пашни от них остались. В Подмосковье, правда, стараниями предпринимателей можно найти дрова всякие, даже дубовые.

Но это уже крайности, не типичные для страны — есть спрос, будет и предложение. Ну а сибиряки, наверное, могут иной раз и кедром с лиственницей побаловаться. Ну не из деловой древесины, но на пилорамах-то их тоже распускают, значит и обрезки бывают — почему же не топить.

Потому ответ на наш вопрос достаточно прост: что легче достать, тем и топите. Стоимость — не последнюю роль играет. Многие покупают обрезки на пилорамах, которые продают часто по бросовым ценам. Ну а пилят там то, чего больше растёт в округе. Если печку топить — редкое удовольствие и забава, тогда можно и повыкрутасничать с дровами — дубовых достать, уже колотых, или берёзовые, в сетки упакованные. Ну а если дрова вам для жизни нужны, не для баловства, тогда вы не погнушаетесь ничем, что гореть может, и хворост иной раз в дело уходит. Ну конечно же первыми всегда будут

сухие берёзовые, только такие, что гниль не тронула — быстро берёза на улице преть начинает и теплотворность свою теряет. Правда, береста у неё годами качественной растопкой остаётся. Даже на воздухе.

О том сколько нужно дров на сезон, поговорим в следующий раз.

Как правильно топить печь дровами

Как правильно растопить печь

Завершающая стадия горения

Перегрев печи

Если дрова не прогорели

Оставить комментарий

Вы должны авторизоваться для отправки комментария.

Сайт размещается на хостинге Спринтхост

Что вызывает пожары в дымоходах? – Новости Матери-Земли

Узнайте, как предотвратить пожар в дымоходе, используя это подробное руководство, которое поможет любой дровяной горелке работать более эффективно и безопасно. Как только вы узнаете, что вызывает пожар в дымоходе, вы будете готовы его предотвратить.

Что вызывает пожары в дымоходах?

Одной из истинных проблем родительства является столкновение с такими вопросами, как «Мама, куда деваются деревяшки, которые ты положила в печку?» Что ты говоришь? Вы начинаете говорить об окислении углерода, испарении воды, температурной тяге и скорости дымовых газов? С таким же успехом можно призвать гремлинов. Более честным и эффективным ответом было бы объяснить, что большая часть дерева превращается в слизь — вещество, напоминающее вчерашнюю овсянку, только черного цвета, — которое прилипает к внутренней части дымохода.

Эта жижа, конечно же, креозот, проклятие для горелок. Это неприятно убирать и опасно оставлять в покое. При правильном сочетании тепла и кислорода креозот может проявлять собственный демонический разум, превращая обычно задымленную комнату в ад. Температура пламени при пожаре в дымоходе может превышать 2000 градусов по Фаренгейту, чего достаточно, чтобы треснуть вкладыш дымохода или посыпать крышу потоком искр. Более 20% всех пожаров в домах вызваны дровяными приборами, и около половины из них связаны с проблемами дымохода.

Что это?

Креозот состоит из частиц и сконденсированных паров, оставшихся от неполного сгорания древесины. Он бывает разных форм — трубочисты различают такие типы, как смола, шлак, чешуйки и сажа, — но все они горючи. Помимо того, что креозот создает угрозу пожара в дымоходе, он грязен; он окрашивает трубы, соединители, дымоходы и крыши и вызывает коррозию металлических частей дымоходной системы. Некоторые из его компонентов могут быть очень канцерогенными.

Лучший способ борьбы с креозотом — как можно полнее сжечь дрова в одной из новых дровяных печей с чистым горением. Ищите обогреватель, сертифицированный Департаментом качества окружающей среды штата Орегон или Агентством по охране окружающей среды США. Тем не менее, эффективная печь по-прежнему не заменит хорошую дымоходную систему. Следующие рекомендации помогут любой дровяной горелке работать более эффективно и безопасно.

Хорошая конструкция дымохода

Правильно спроектированный и установленный дымоход будет накапливать креозот медленнее, чем неподходящий, и он будет лучше противостоять разрушительному возгоранию в дымоходе, если оно произойдет. Если вы подумываете об установке дымохода, утешайтесь тем фактом, что сделать это правильно не намного дороже; и если ваш нынешний дымоход не соответствует требованиям, подумайте о потенциальных затратах на пренебрежение.

Основы. Безопасность требует, чтобы дымоход, используемый для вентиляции дровяной печи, был сделан либо из облицованной плиткой каменной кладки с воздушным зазором между плиткой и кирпичом, либо из изолированной нержавеющей стали, и он должен обслуживать только печь. Все отверстия, кроме разъема печи и прочистного отверстия (которое должно иметь плотно закрывающуюся крышку), должны быть загерметизированы. Утечки воздуха делают невозможным борьбу с пожаром в дымоходе, если он загорится.

Безопасные зазоры. Даже самый эффективный дымоход требует свободного воздушного пространства (без изоляции) не менее 2 дюймов до ближайшего горючего материала. Все деревянные элементы каркаса и обшивки должны быть отведены от наружной поверхности дымохода. Это может показаться ненужным, когда вы кладете руку на кирпичный дымоход и понимаете, что он не более чем теплый на ощупь, но положение предназначено для борьбы с экстремальными ситуациями, возникающими во время пожара в дымоходе.

Также необходимо соблюдать безопасные расстояния для печки и ее разъема. Если они не указаны на приборе, обратитесь к книге по дровяному отоплению.

Накопление креозота. На скорость накопления креозота в дымоходе влияют пять факторов: плотность дыма, температура дыма, время пребывания дыма в дымоходе, турбулентность (завихрение) потока и температура дыма. стенки дымохода. Первые два в основном связаны с техникой эксплуатации, которую мы здесь обсуждать не будем, но последние три напрямую зависят от конструкции дымохода.

Дымоходы должны иметь примерно такую ​​же площадь поперечного сечения, что и выпускное отверстие печи, размер, обеспечивающий хороший компромисс между временем пребывания дыма и турбулентностью. Проблемы с креозотом часто возникают, когда дровяная печь подключается к дымоходу камина, который может быть в три или четыре раза больше. Такие дымоходы следует перефутеровывать, чтобы уменьшить их размер.

Из трех факторов конструкции дымохода температура стенки может оказывать наибольшее влияние на отложение креозота. Более того, теплый дымоход — беспроигрышная ситуация. Вы получите меньше креозота и больше тяги. Температура внутренней стенки дымохода определяется температурой дымовых газов внутри и воздуха снаружи, а также изоляционными свойствами материала между ними. Самое главное, внутренний дымоход — тот, который обдувается теплым домашним воздухом — остается чистым гораздо дольше, чем тот, который идет вверх по стене дома.

Из различных материалов для дымоходов наиболее эффективно сохраняет тепло изолированный металл. Изоляция может быть либо специальным стекловолокном и керамическим материалом, либо герметичным воздушным пространством (избегайте дымоходов, охлаждаемых циркулирующим воздухом). Кирпичная кладка менее эффективна, хотя в некоторых ремонтных работах используется изолирующий огнеупор, который имеет значительно более высокое значение R, чем кирпич или блок.

Внутреннее соединение между дровяной печью и дымоходом обычно не выполняется с помощью изолированной трубы. Этот короткий участок одностенного материала представляет собой компромисс между эффективностью (поскольку труба излучает тепло, которое в противном случае ушло бы в дымоход) и креозотом. Как правило, длина неизолированных разъемов не должна превышать 6 футов. Используйте минимальное количество колен с максимально постепенными поворотами, чтобы дым плавно поднимался вверх по дымоходу. И закрепите все соединения шурупами для листового металла.

Устройства для восстановления креозота. В НОВОСТЯХ МАТЕРИ-ЗЕМЛИ №№ 73 и 74 Джей Шелтон и Клаудия Льюис сообщили о своих испытаниях нескольких насадок для печей, которые были разработаны для снижения скорости накопления креозота в дымоходах. Наиболее эффективными из них были каталитические нейтрализаторы и барометрические регуляторы тяги. Правильно спроектированный и работающий катализатор может сократить отложения креозота более чем на 90%. Катализатор наиболее эффективен в сочетании с конструкцией печи. Барометрический контроль тяги разбавляет дым, позволяя ему выходить из дымохода, не оставляя после себя креозот. Шелтон и Льюис обнаружили, что устройство может уменьшить накопление креозота до 75%, но отметили два недостатка: оно позволяет теплому домашнему воздуху выходить в дымоход и обеспечивает воздухом огонь в дымоходе.

Чистка дымохода

Как часто нужно чистить дымоход? Пожалуй, самый большой совет, который можно дать, — делать это всякий раз, когда толщина отложений достигает 1/4 дюйма. Это может произойти в течение нескольких дней в плохо спроектированном дымоходе, подключенном к дровяной печи, работающей на очень низкой мощности. Или это может занять годы в хорошо спроектированной системе, подключенной к хорошей каталитической печи. Еженедельно проверяйте дымоход, пока не узнаете, как его установка и методы эксплуатации влияют на креозот.

Что делать, когда это произойдет

Когда огонь в дымоходе, наконец, разгорится — а для большинства дровяников это вопрос времени, а не если — он резко объявит о себе. Обычное потрескивание будет подавлено ревом, который часто сравнивают с взлетающим из вашей трубы Боингом-747. Вы услышите, как воздух всасывается через регулятор тяги, а секции дымохода могут даже трястись. Разъем может начать светиться вишнево-красным цветом.

Пожары в дымоходах чаще всего возникают при разведении огня, заправке топливом или во время необычно горячего пламени. Пламя, которому позволяют сильно гореть, чтобы зажечь новое топливо, проникает в дымоход и, если там достаточно кислорода, воспламеняет креозот. Тепло в дымоходе резко увеличивает тягу, заставляя пламя подниматься по всей системе. Одно влечет за собой другое, и в скором времени вы получите бушующий ад, который может разрушить дымоход и даже сжечь ваш дом.

Как только вы подозреваете, что у вас возгорание в дымоходе, закройте дверцу печи и регулятор тяги; если обогреватель достаточно герметичен, удушье подавляет пожар в дымоходе на его ранних стадиях. Затем предупредите всех в доме, чтобы они были готовы уйти в случае необходимости. Затем выйдите на улицу и проверьте, не вылетают ли какие-нибудь искры из верхней части дымохода. Они могут воспламенить кровельные материалы или другие находящиеся поблизости горючие материалы. Ливень искр должен отправить вас прямо к телефону, чтобы позвонить в пожарную часть. На самом деле, лучший способ действий — вызвать пожарных, как только вы закроете дверцу печи и заслонки и предупредите свою семью. К тому времени, когда вы решите, что вам действительно нужны профессионалы, может быть слишком поздно.

Закрытие заслонки может только снизить интенсивность пожара в дымоходе. Пламя в тяжелом месторождении креозота может тлеть часами, несмотря на то, что ему перекрыли подачу кислорода. Откройте регулятор тяги, чтобы возобновить нормальный нагрев, и ваш реактивный порт снова будет открыт для взлета.

Чтобы навсегда потушить пожар в дымоходе, вам может понадобиться огнетушитель. Есть два эффективных типа: канистры под давлением с сухими химикатами и дымовые огнетушители, которые напоминают дорожные факелы. Стандартная бытовая канистра с сухим химикатом требует, чтобы вы держали дверцу печи открытой, пока применяете химикат над огнем — возможный недостаток. Сигнальные ракеты просто требуют, чтобы вы зажгли одну, бросили ее и закрыли дверь. Другие средства, такие как соль и пищевая сода, могут быть эффективными, но их эффективность не доказана. В любом случае, никогда не пытайтесь потушить огонь в камине водой. Вы, вероятно, треснете отливки или лопнет сварной шов, что может иметь катастрофические последствия.

Сухие химические огнетушители продаются практически в любом хозяйственном магазине, но вам, возможно, придется посетить продавца дровяных печей, чтобы найти специальный огнетушитель для дымохода. Хорошая идея – иметь и то, и другое, держать их в легкодоступном месте и убедиться, что все взрослые в доме знают, как ими пользоваться.

Во время пожара в дымоходе возникают три основные опасности. Во-первых, горючие материалы возле дымохода могут загореться от лучистого тепла дымохода. Если в системе есть надлежащие зазоры, это маловероятно. Во-вторых, давление в дымоходе может возрасти до такой степени, что огонь будет вытесняться через щели. Это не должно быть проблемой в дымоходе, который находится в хорошем состоянии. В-третьих, искры из верхней части дымохода могут воспламенить кровельные материалы или близлежащую растительность. Экран искрогасителя предотвратит выход более крупных твердых частиц из верхней части дымохода, но экран придется часто чистить в течение сезона горения.

Последствия

После того, как огонь в дымоходе погаснет и дымоход остынет, необходимо тщательно проверить систему на наличие повреждений. Пожарные, которых вы вызвали для тушения пожара, вероятно, будут рады провести для вас вскрытие и дать рекомендации.

По крайней мере, замените все черные металлические или оцинкованные разъемы, которые нагрелись настолько, что начали светиться. Высокие температуры вызывают быстрый износ этих деталей из не нержавеющей стали. Изолированный дымоход из нержавеющей стали бывает двух марок: UL103 и UL103HT. Последний рассчитан на 2100 градусов по Фаренгейту и лучше выдерживает нагрузку от пожара в дымоходе. Любой тип следует проверять после любого возгорания. Ищите складки внутренней куртки и разболтанность в суставах.

В каменных дымоходах ищите наружные трещины, протечки в стыках, сколы или трещины в облицовке плитки и износ на наперстке (где соединитель печи входит в дымоход).

Для большинства дровяников пожар в дымоходе не просто возможен; они неизбежны. Неофитов часто застают врасплох в первый раз, и лишь немногие легко отмахиваются от этого опыта. Полномасштабный каминный огонь производит незабываемое впечатление. Мы надеемся, что у вас будет возможность избежать второго.

---

Раннее предупреждение

Пожарная сигнализация дымохода включает в себя датчик температуры дымовых газов, который активирует визуальную или звуковую сигнализацию при определенной заданной температуре. Блоки с внутренними датчиками могут предупредить о начале пожара в дымоходе задолго до того, как он достигнет стадии, когда он подаст другие внешние признаки, и даже внешние датчики могут выдать предупреждение за несколько минут. Таким образом, потенциально пожарная сигнализация дымохода может быть очень важным аксессуаром безопасности
для дровяных горелок.

Если вы хотите поэкспериментировать с самодельной сигнализацией, см. «Сигнализация дымохода МАТЕРИ» в НОВОСТЯХ МАТЕРИ-ЗЕМЛИ №. 73. В этом недорогом проекте используется внешний датчик, который, хотя и менее чувствителен к началу пожара в дымоходе, также менее подвержен ложному срабатыванию сигнализации.

Первоначально опубликовано как «Cimney Fires», январь/февраль 1988 г. НОВОСТИ МАТЬ-ЗЕМЛЯ.

Дрова | Трубочист

Празднование настоящего дровяного огня

Настоящий дровяной огонь в очаге представляет собой частичку солнца, хранившуюся в самом сердце земной экосистемы.

Когда вы согреваете свою жизнь деревом, вы участвуете в природном цикле и древнем человеческом ритуале. Простое действие по перемешиванию углей и размещению поленьев в очаге — это то, что мы разделяем с предками, жившими на заре человеческой истории. Сжигание дров для обогрева по-прежнему приносит удовлетворение. Это требует немного согласованных дополнительных усилий и ноу-хау, но, как и уход за садом или домашняя еда, вы всегда будете вознаграждены. Настоящий дровяной огонь удовлетворяет так, как никакая имитация не может. Каждый огонь уникален, он следует своему случайному пути от зажженной растопки до драматического пламени и красных углей. Глядя в огонь в тишине, ваше воображение свободно парит в полете фантазии или исследует глубины души.

Возобновляемый источник энергии

Солнечная энергия, энергия ветра и энергия древесины являются возобновляемыми ресурсами, то есть их можно использовать вечно, не истощая землю. Пользоваться ими — это все равно, что жить на проценты, полученные от земных активов, и никогда не прикасаться к ее сбережениям.

Напротив, ископаемые виды топлива, такие как нефть, газ и уголь, не являются возобновляемыми, и их потребление является основной причиной глобального потепления. Сжигание ископаемого топлива отправляет углекислый газ, основной парниковый газ, в путешествие в один конец. Он перекачивает миллионолетний углерод из недр земли в атмосферу, где концентрация углекислого газа увеличивается.

Сжигание ископаемого топлива

Это похоже на расходование земных сбережений, и ученые говорят, что это меняет глобальный климат. Древесное топливо бывает разным. Когда деревья растут, они поглощают углекислый газ из воздуха в процессе, питаемом солнцем. Действительно, около половины веса сухой древесины составляет этот поглощенный углерод. Дерево, уничтоженное лесным пожаром, или дерево, упавшее и разложившееся в лесу, снова отдает свой углерод в воздух в виде углекислого газа. И так продолжается земной цикл углерода/углекислого газа. Когда деревья используются для производства энергии, часть годового прироста леса направляется в наши дома для их обогрева. Как натуральные дрова, так и древесные гранулы, получаемые путем прессования древесных опилок, являются энергетическими продуктами леса. Хорошо управляемые леса могут быть возобновляемым, устойчивым источником энергии, который помогает нам сократить выбросы парниковых газов за счет замены нефти, газа и угля.

Обновление старой технологии

Некоторые могут считать дровяную печь или камин старомодными, но этот образ устарел. Все сильно изменилось. Инновационные исследования превратили старый надежный дровяной обогреватель из неуклюжего черного ящика в чудо современной отопительной техники. Тем не менее, ни одно из очарования и красоты природного огня не было утрачено. Передовая печь или камин не загрязняют воздух в помещении, и вы не увидите дыма из трубы. Он может обеспечить сезонную эффективность до 75 процентов, при этом выбрасывая 9На 0 процентов меньше дыма, чем у старых «герметичных». Это означает, что вам потребуется примерно на треть меньше дров для получения того же количества тепла. Новые технологии повышают температуру огня, делая его более красивым, чем когда-либо, и сохраняя смотровое стекло ясно. Теперь вы можете наслаждаться удовольствием от настоящего дровяного огня и одновременно отдавать свой голос в пользу окружающей среды.

Современные дровяные приборы идеально подходят для новых энергоэффективных домов. нагреватель может полностью обогреть дом среднего размера, а для больших домов тепло от элегантного нового камина может быть направлено во все помещения. Больше никаких холодных комнат. И больше не нужно вставать ночью, чтобы разжечь огонь, все передовые технологии модели обеспечивают надежное ночное горение.

Безопасность дома

Когда ничего не помогает, вы можете рассчитывать на настоящий дровяной огонь. Без тепла чрезвычайная ситуация превращается в катастрофу, но с надежным дровяным обогревателем и несколькими свечами вы превратите ее в семейное приключение. Когда бушует буря и ломаются линии электропередач, вашей семье будет тепло, уютно и безопасно у настоящего дровяного костра. Некоторые другие преимущества дровяного отопления не столь очевидны. Например, свобода от зависимости от крупных энергетических компаний. Например, удовлетворение от того, что вы обеспечиваете свою семью напрямую, а не просто отправляете ежемесячный платеж за коммунальные услуги. Например, становится все более искусным в разжигании и уходе за огнем. Например, сидеть сложа руки, подняв ноги и любуясь своей работой.

Современные дровяные печи прошли испытания на безопасность. При правильной установке, использовании и обслуживании они так же безопасны, как и любая другая система отопления. Они, конечно же, должны быть соединены с исправным дымоходом правильного размера, который ежегодно оценивается и чистится профессионально.

Не тратьте древесину!

В холодную погоду огонь в обычном открытом дровяном камине часто потребляет больше энергии, чем отдает в дом, поэтому жидкотопливной или газовой печи приходится работать интенсивнее. Это отходы как древесины, так и ископаемого топлива.

Усовершенствованная система отопления на дровах значительно экономит и то, и другое. (Открытый камин забирает воздух из вашего дома, когда он горит, это истощает тепло воздуха и кислород в вашем доме и является самым неэффективным огнем, который вы можете иметь. Установите каминную топку)

Гори чисто!

Правильно выдержанные дрова дают больше тепла и меньше дыма. Ни один дровяной огонь не должен выделять больше, чем очень небольшое количество дыма. На самом деле, много дыма, выходящего из трубы, является досадным доказательством неосведомленности или неопытности оператора. Попросите своего местного профессионального трубочиста или людей в местном магазине каминов показать вам, как развести огонь с «верхним горением» — проверенный способ заставить дрова гореть более чисто и эффективно.

Гореть безопасно!

Не гадайте насчет безопасности. Разумно нанять опытного профессионала для установки и обслуживания вашей дровяной системы для вас. Чувство непринужденности является частью удовольствия от выжигания по дереву.

Think Sustainable

Если вы не рубите топливо сами, спросите у поставщика дров, откуда берется древесина. Дайте понять, что вам нужна древесина только из устойчивых источников.

Кто выиграет?

Кто, кроме вас и вашей семьи, выиграет, если вы будете топить дровами?

Пригодятся несколько небольших компаний: местный магазин печей и каминов; производители оборудования; трубочист, ежегодно обслуживающий систему; а мелкие спекулянты, фермеры и дальнобойщики, перерабатывающие и продающие дрова, могут добиться большего успеха.
