Грин Лайн | Производство панелей из ПВХ пластика во Владимирской области

 Грин Лайн – это торговая марка российского производителя пластиковых панелей для внутренней отделки стен и потолка. Производство полного цикла расположено в городе Кольчугино Владимирской области. Новейшее оборудование от ведущих иностранных компаний, а также многолетний опыт работы позволяет производить панели ПВХ высокого качества.



Номенклатура выпускаемой продукции из пластика:

  • Панели ПВХ в широчайшем ассортименте;
  • Вагонка пластиковая;
  • Потолочные плинтусы с рисунком;
  • Комплектующие для панелей ПВХ

Пластиковые панели ПВХ от Грин Лайн имеют ряд преимуществ:

Безопасность: при изготовлении используется экологически чистое сырье от европейских и американских производителей, пластиковые панели не выделяют вредных веществ, кроме того, они не поддерживают горение;

Влагостойкость: панели ООО Грин Лайн известны своим исключительным свойством 100-процентной стойкости к влаге.

Даже стыки этого стройматериала водонепроницаемы – изолированные ячейки, из которых состоит каждая панель, создают к тому же звукоизолирующие свойства;

Качество: отдел технического контроля имеется на всех этапах производства – от входного контроля сырья до приемки готовых ПВХ панелей;

Широкий ассортиментболее 450 видов расцветки ПВХ панелей,  такой ассортимент не каждый производитель может предложить.
Толщина панели – 8 мм. Ширина пластиковых панелей: 250мм. Длина панелей стандартная 2,7 для вагонки – 3 м, нестандартная  от 1,4 до 6 метров;

Экономическая выгода: купить пластиковые панели ПВХ оптом проще и дешевле напрямую у производителя. Компания "Грин Лайн" приглашает к взаимовыгодному сотрудничеству строительные компании, магазины отделочных материалов и других  потребителей нашей продукции. Стоимость пластиковых ПВХ панелей и другой нашей продукции формируется в зависимости от объема заказа, условий оплаты.

Постоянным клиентам мы готовы предложить дополнительные льготные условия.

 Наши панели по сравнению с другими строительными отделочными материалами гораздо дешевле и главная выгода в том, что вам не нужно нанимать строительную бригаду. Наша продукция легко монтируется и демонтируется своими руками. Если  вам надоел цвет панелей и  вы решили их заменить - это очень просто. Воспользуйтесь нашими советами размещенными в разделе Статьи Технология отделки панелями ПВХ  и у Вас все получится.

 Наше предприятие производит ПВХ панели, которые обладают высокой стойкостью к температурам и ультрафиолетовым излучениям. Сегодня пыль, грязь, удушливый запах лаков и красок уже не ассоциируется с ремонтом, так как обновить стены помещения в минимальные сроки и максимально чисто можно, используя пластиковые ПВХ-панели.

какие бывают, ширина и длина пластиковой отделки

Не всегда нужно тратить значительные суммы, чтобы то или иное помещение красиво выглядело. Сегодня достаточно и небольшого бюджета, чтобы создать соответствующий эффект. Пример – использование панелей ПВХ. Каждый может подобрать изделие по вкусу, ведь они выпускаются в разных вариантах и цветовом оформлении. Меры панелей ПВХ для стен тоже выбираются индивидуально.

Использование ПВХ панелей для отделки стен

Отделочный материал хорош тем, что не боится воздействия влаги даже в больших количествах. Поэтому можно активно использовать такие украшения даже там, где уровень влажности постоянно сохраняется высоким. Пример подходящих объектов, какой материал в них применяют – уже понятно:

  1. Санузлы.
  2. Бассейны.
  3. Душевые.

При оформлении лоджий и балконов ПВХ панели тоже актуальны, поскольку остаются морозостойкими при любых условиях. Это правило действует как для обычных квартир, так и для частных домов. Материал экологически безопасен, поэтому им выполняют отделку жилых помещений.

Пластиковые панели для стен, размеры которых бывают разными, применяют внутри подсобных помещений, ведь уход не предъявляет серьёзных требований.

В торговых залах и офисных помещениях с помощью панелей ПВХ стены тоже оформляют достаточно часто.

Отделочный материал хорош тем, что не боится воздействия влаги даже в больших количествах.

Плюсы и минусы использования пластиковых панелей

Пожарные службы иногда вводят ограничения для тех, кто намерен использовать именно ПВХ панели в отделке. Особенно, если сами помещения служат для создания эвакуационных путей. Поливинилхлорид образует едкий дым, если начинает гореть.

Но положительных качеств у конструкций гораздо больше:

  • Простой монтаж. Его могут выполнять под любым углом, не только строго горизонтально или вертикально. Любой мастер справится с этой работой, не важно, какая комната обустраивается;
  • Длительный срок службы, при соблюдении всех условий достигающий 20 лет;
  • Внешний вид. Он изначально считается привлекательным, потом при желании легко меняется с помощью лакокрасочных покрытий или плёнки. Обладателями уникального материала станут те, кто выберет нанесение шелкотрафаретной, сольвентной печати.
    Контуры отдельных ламелей легко подчеркнуть благодаря доступным декоративным элементам;
  • Широкий ассортимент. Текстура и расцветка бывают разными, для любого интерьера можно подобрать решение. Коридор и кухня тоже получают украшения;
  • Различные размеры, в том числе – выходящие за рамки действующих стандартов.
    Универсальность. Назначение помещений не имеет значений, в этом плане ограничения отсутствуют;
  • Выполнение требований по пожарной безопасности;
  • Безопасность с точки зрения экологии, наружное обустройство на это не влияет;
  • Лёгкая механическая обработка. Достаточно стандартного набора инструментов, чтобы получить определённый контур. Отдельные панели без проблем свариваются, соединяются другими способами;
  • Устойчивость к воздействию окружающей среды, свету и влаге. Покрытие максимально долго сохраняет внешний вид. Размеры стеновых панелей на это не влияют.
Текстура и расцветка бывают разными, для любого интерьера можно подобрать решение.

Разновидность форм и стандарты размеров ПВХ (ширина и длина)

В зависимости от назначения панели бывают стеновыми либо потолочными. Прочность своя у каждого, плюс есть несколько подвидов, каждый – со своей шириной пластиковых панелей для стен.

В зависимости от назначения панели бывают стеновыми либо потолочными.

Разновидность панелей ПВХ по назначению

Для оформления стен и потолка этот отделочный материал уже используется некоторое время. Для потолков важно сохранение маленького веса, стенам интересен внешний вид. На назначение при выборе стоит обращать внимание.

Нельзя на потолок клеить стеновые панели, и наоборот.

Стеновая панель предполагает такие характеристики:

  1. 6-10 миллиметровая толщина.
  2. Ширина 25-30 см.
  3. Длина – 2,5-6 м.

Отсутствие нагрузок механического характера приводит к меньшей толщине аналогов на потолках. Соответственно, размеры будут такими:

  • 6-10 м.
  • 25-30 см.
  • 4-5 мм.

Поверхности бывают:

  1. Лакированными, даже если это пластик.
  2. Глянцевыми.
  3. Матовыми, для которых отдельно считают ширину панелей ПВХ для стен.

Основания не нужно предварительно обрабатывать, когда потом берут пластиковые панели. Специальное оборудование не используют, что расширяет сферу применения.

Нельзя на потолок клеить стеновые панели, и наоборот.

Разновидности панелей по методу соединения

Производители предлагают покупателям разные методы соединений для панелей. Пример классификации:

  • Когда поверхность рельефна;
  • Применение фаски, руста;
  • Бесшовный пластмассовый тип.

При оформлении потолков актуальность последней разновидности возрастает. Во время монтажа изделия располагают максимально близко друг к другу, насколько это возможно. Соединительная линия станет почти незаметной, если монтажные работы выполнены как следует. Ширину стеновой панели в расчёт тоже берут.

Если панели низкого качества – они могут деформироваться при термическом воздействии. Форма покрытия из-за этого меняется не в лучшую сторону. Поэтому выбор материала заслуживает отдельного рассмотрения.

Если в местах соединения ламелей имеется характерное углубление – речь об изделиях с фаской. Иногда их называют рустовыми. Тоже применяют при оформлении потолков.

Во время монтажа изделия располагают максимально близко друг к другу, насколько это возможно.

Наконец, стены лучше обрабатывать при помощи рельефных разновидностей. Прочностные характеристики и износостойкость при специальной отделке повышаются. Отпускная цена увеличивается, но и внешний вид радует привлекательностью. Как и показатель толщины стеновых панелей.

Стены лучше обрабатывать при помощи рельефных разновидностей.

Как правильно выбрать качественные ПВХ панели

В процессе выбора рекомендуют опираться на назначение помещений, где будет использовано изделие. Выбранное стилистическое оформление тоже сужает круг поиска, как и стеновой стандарт.

У всех изделий поверхность должна быть идеально ровной, это общее правило. Тогда и с сохранением внешнего вида не возникает никаких проблем. Надо выбирать ламели из одной партии, тогда отличия в оттенках отсутствуют. Рекомендуется обращаться к представителям специализированных магазинов, где расскажут, как обустроить балкон и другие помещения.

У всех изделий поверхность должна быть идеально ровной, это общее правило.

Технология отделки стен пластиковыми панелями своими руками

Панели сначала на некоторое время просто укладывают внутри помещения, где планируется выполнить монтаж. Это помогает изделиям привыкнуть к окружающей обстановке. Тогда и температура проще переносится материалом, бывать в таком помещении не нужно.

Из дополнительных приспособлений понадобятся:

  1. Плинтус.
  2. Финишный профиль.
  3. Начальный профиль.
  4. Внешний уголок. Цвет выбирают, чтобы прихожая и другие комнаты смотрелись гармонично.

Угол комнаты в сторону оконного или дверного проёма – место, откуда монтаж начинают. Внутренние уголки всегда монтируются первыми. Плиты обрезают на основе способы установки, ламели потом обрезают по необходимому размеру.

Обрешёточный монтаж выполняют после заполнение профиля-уголка изделием из пластика. Обычными степлерами пользоваться разрешают, но кляммерное крепление выигрывает по качеству. Место их установки – нижний паз. Отверстие в кляммере помогает завершить монтаж. Фиксация стройматериала будет полной, пластиковое изделие не деформируется. При подборе учитывают такие рекомендации:

  • В профиле на каждый метр ставят дюбель;
  • Ламели в панелях из пластика предполагают на каждый метр 2 самореза с габаритными шляпками.

«Шип в паз» — метод, применяемый при монтаже других элементов конструкции. Главное – чтобы состыковка оставалась плотной. Когда отделку заканчивают, появляется стык между полом и стенами, его заделывают плинтусами. На потолке используют более декоративную отделку, но так, чтобы она соответствовала окружающему декору.  Ванная не исключение.

Угол комнаты в сторону оконного или дверного проёма – место, откуда монтаж начинают.

Количество плинтусов легко определить по общей площади. Изделия предполагают стандарт в 3 метра. Общий периметр сначала делят на величину плинтуса, потом полученное значение округляют, пока оно не будет кратно 3. Высота – тоже важный габарит.

Панели выдерживают работу при температурах от – 5 до +50, проблем не вызывают. Специальные коробки используют в местах монтажа розеток с переключателями, к ним обязательно подводят кабели.

Панели крепят на обрешётку, на клеящий раствор. Длина не имеет значения.

Только каркасное крепление берут для листовых панелей, вагонки. Причина – габариты, характерные для изделий. Каркас построен на рейках, в основе которых металл или дерево. Насколько высоким будет каркас, зависит от количества неровностей на поверхности.

Каркасное крепление берут для листовых панелей, вагонки.

Клеевое крепление актуально для пластиковых плиточных материалов. Подготовительные работы становятся обязательными. Поверхность очищают и выравнивают. Важно приклеивать всё максимально плотно, тогда и неровностей будет меньше. Здание любого назначения в результате выглядит аккуратно.

Клеевое крепление актуально для пластиковых плиточных материалов.

Отсутствие перепадов, волн и вмятин – основное требование по отношению к изделиям. При их покупке важно обращать внимание на поверхность, она должна быть ровной. Отличия по окраске и оттенку будут отсутствовать, если выбирать изделия только из одной партии. Только при использовании ровных плит качество монтажа остаётся высоким. Важный момент – наличие сертификатов в различных сферах безопасности.

Видео: Монтаж стеновых панелей ПВХ

размеры потолочных панелей, пластиковые панели на потолок, длина, какие лучше

Содержание:

Потолочные панели, изготовленные из поливинилхлорида, являются одним из популярных и часто применяемых отделочных материалов. Их обычно используют при оформлении поверхности потолка в кухнях, ванных, санузлах, на лоджиях и балконах.

Очень важно, что эти элементы интерьера не портятся в условиях высокой влажности. ПВХ панели для потолка относятся к экологически чистым материалам, которые не вызывают аллергических реакций. Данные изделия состоят из двух пластин, соединенных продольными ребрами жесткости.


Размеры пластиковых панелей для потолка бывают разными. Для стыковки изделий между собой их края с одной стороны имеют паз, а с другой у них присутствует шип.

Преимущества панелей

Преимущества оформления потолков пластиковыми плитками основаны на физико-химических свойствах поливинилхлорида:

  • Он относится к химически инертным материалам, в условиях комнатной температуры не поддается воздействию щелочных соединений и многих кислот.
  • Декоративные ПВХ панели, используемые при отделке стен и потолков, не впитывают влагу, поскольку они негигроскопичны и обладают низкими показателями теплового расширения.
  • Также на высоком уровне находится термостойкость – материал начинает размягчаться при температуре более 80 градусов. В домашних условиях нагревать воздух до таких высоких показателей довольно сложно, даже если в летний зной включить газовую плиту на всю мощность. Благодаря наличию такого качества, принимая решение, какие панели для потолка лучше, многие потребители предпочитают изделия из ПВХ.

  • Их можно устанавливать в жарких и влажных помещениях.
  • Материал не способен впитывать неприятные запахи, прост в уходе. Жир, копоть и пыль без проблем смываются при помощи мыльного раствора. Его поверхность не поддается негативным воздействиям. При этом не следует забывать, что при уходе за ним не следует применять составы с абразивными частицами – они оцарапают поверхность.
  • Вне зависимости от размеров потолочных ПВХ панелей, их крепление отличается простотой, поскольку для этого не требуется применение крепежей.
  • Потолок из поливинилхлорида не боится протечек со стороны помещений, расположенных сверху. Материал после этого нужно вытереть и просушить. Потолочной поверхности не потребуется ремонт, на ней не появятся разводы.
  • Размеры панелей ПВХ для потолка не влияют на простоту и легкость монтажа, поскольку изделия имеют малый вес. С подобной работой способен справиться домашний умелец.
  • По сравнению с другими видами подвесных систем потолки из поливинилхлоридных панелей обойдутся дешевле. Относительно соотношения «цена – качество» данный способ отделки занял лидирующие позиции.

Недостатки потолочных панелей из ПВХ

При выборе варианта оформления потолочной поверхности нужно учитывать и минусы материала:

  • По причине особенностей монтажа между соседними элементами на потолке всегда будут заметны швы, невзирая на размеры потолочных панелей. Причем избежать этого невозможно, даже если приобрести ПВХ изделия со скрытыми швами.

  • Как и каждая подвесная конструкция, данный вариант отделки частично забирает пространство помещения. Правда, при отсутствии значительных дефектов на базовом потолочном основании высота уменьшится только на несколько сантиметров.

Выбор пластиковых панелей

На рынке стройматериалов представлен широкий ассортимент данной продукции, можно приобрести изделия:

  • глянцевые или матовые;
  • со скрытыми или выделенными швами;
  • с узорами и без них;
  • потолочные и стеновые.

Также продаются ПВХ блоки, внешне имитирующие древесину. Кроме этого, можно выбрать потолочные пластиковые панели размеры которых отличны от стандартных. В целом, пластиковые плиты для потолка являются доступным и простым способом потолочной отделки.

Покупая этот отделочный материал, обращают внимание на следующие характеристики:

  1. Цвет. Обычно панели из поливинилхлорида имеют белую расцветку. Потолок такого цвета кажется более высоким, он хорошо сочетается со многими оттенками обоев, предметов мебели и напольного покрытия. Кроме этого, глянцевые изделия обладают способностью создавать иллюзию глубины - комната приобретает дополнительный визуальный объем.
  2. Плотность. Выбирать нужно более плотные блоки. Когда изделия тонкостенные, свет станет проникать через потолочную поверхность и все недостатки базовой основы, как и элементы каркаса, будут видны.
  3. Шов. В случае монтажа встроенных светильников изделия с выделенным швом способны легко обогнуть такую преграду. Если необходимо получить гладкую поверхность, приобретают глянцевые экземпляры со скрытым швом.

Параметры. Размеры пластиковых панелей на потолок варьируются в широком диапазоне. Обычно толщина равна от 5 до 12 миллиметров. Что касается ширины, то это 25 сантиметров, но она может быть в пределе от 10 до 50 сантиметров. При этом длина потолочных панелей обычно составляет 2,4 – 3 метра, но иногда этот параметр достигает 6 метров.


Размеры панелей сайдинга винилового

Главная   /  Полезная информация   /  Размеры сайдинговых панелей

Виниловый сайдинг — это прекрасный материал для облицовки фасадов зданий, удобный и простой в монтаже. Одна из лучших марок сайдинга, представленного на российском рынке, выпускается компанией Mitten. Надежный и безопасный, он по всем параметрам соответствует жестким канадским и американским стандартам. На сайдинговые панели дается исключительная гарантия: 50 лет!

Размеры панелей винилового сайдинга позволяют значительно ускорить выполнение фасадных работ. Еще одно преимущество продукции Mitten — это широчайшая цветовая гамма. Все цвета винилового сайдинга разрабатывались с участием психологов, поэтому они не надоедают со временем.

Заметим, что панели из разных партий не только имеют идеально совпадающие размеры, но и выглядят абсолютно одинаково благодаря внедрению на производстве единого стандарта по цвету. Теперь можно не волноваться из-за того, что не хватило панелей для обшивки или одна из них требует замены.

Характеристики виниловых панелей

Международного стандарта по габаритам винилового сайдинга не существует. Размеры зависят от форм-фактора. Чаще всего длина панелей составляет от 2,5 до 4 м, ширина — от 20 до 30 см, а толщина — от 1 до 1,2 мм. Компания Mitten предлагает несколько серий виниловых панелей. Ознакомившись с их параметрами, вы сможете принять решение, какой сайдинг выбрать.

Профиль Oregon Pride Sentry Mitten Southern Beaded Board & Batten
Длина панели, м 3,66 3,66 3,76 3,04
Ширина панели, см 23 23 16,91 17,78
Толщина панели, мм 1,02 1,2 1,14 1,14
Площадь покрытия одной коробкой, м2 18,6 18,6 18,58 9,29
Количество панелей в коробке 22 22 30 17

Подсчет количества панелей

Чтобы не пришлось докупать панели во время строительных работ, необходимо правильно подсчитать их количество. Разбив площадь фасада на части, рассчитайте площадь каждой стены, а затем и всего фасада. Вычтите из полученной цифры площадь оконных и дверных проемов. Если здание имеет сложную конфигурацию, то общую площадь можно увеличить на 15%, это позволяет учесть расход материала на нахлесты и обрезы

Полученную цифру разделите на площадь покрытия одной коробкой выбранного винилового сайдинга. Результат округлите в большую сторону. Это и будет искомое число. Чтобы избежать ошибок в расчетах, вы всегда можете воспользоваться или обратиться к сертифицированному дилеру компании Mitten. Это весьма удобно и позволяет сэкономить время.



Расчёт количества панелей ПВХ

В данной статье вы найдете ответы на следующие вопросы:

- как рассчитать необходимое количество реек для обрешетки при облицовке ПВХ панелями поверхности стен и потолка,

- какое количество панелей ПВХ и молдингов (профилей) понадобится при ремонте,

- какое количество крепежных материалов необходимо для облицовки поверхности.



Статья содержит описательную часть методики расчета необходимого материала для обшивки стен ПВХ панелями. В конце данной статьи находится файл – «калькулятор панелей»: подставив ваши данные в соответствующие ячейки, вы автоматически рассчитаете необходимое количество материала.

Для большей наглядности в статье будет приведен расчет на конкретном примере.


Условное обозначение Описание Значение, м
Стены
длина стены №1 5
длина стены №2 3,2
длина стены №3 5
длина стены №4 3,2
общая длина стен 5+3,2+5+3,2=16,4
высота стены 2,8
b количество стен, которое будет обшиваться ПВХ панелями 4 (шт)
Окно
ширина оконного проема 1,3
высота оконного проема 1,4
Дверь
ширина дверного проема 0,8
высота дверного проема 2
Панели
lпан ширина панели 0,25
hпан длина панели 3
a расстояние между профилями обрешетки рекомендуемый шаг для стен 0,4-0,5

1. Расчет общей длинны реек, необходимых для обрешетки (S).

ТМ Decomax напоминает: если облицовочная поверхность ровная и помещение сухое, то панели можно монтировать без обрешетки.

- расчет площади для облицовки рейками
Sобл = (lс *hс – lо * hо – lд* hд)
Sобл= (16,4м*2,8м – 1,3м*1,4м-2м*0,8м) = 42,5м2

- расчет длины обрешетки
L = Sобл /a
L= 42,5м2/0,4м = 106,25м

Обрешетка всегда устанавливается по периметру, поэтому для каждой стены необходимо добавить по 2 рейки, длина которой равна высоте стены, если панели монтируются горизонтально и длине стены – если вертикально.

- при горизонтальном размещении
Lгор = L+2*b* hс
Lгор =106,25м+2*4*2,8м= 128,65м

- при вертикальном размещении
Lвер = L+2*b* lс
Lвер =106,25м+2*2*5м+2*2*3,2м = 139,05м

Добавляем 5% на отрезы и нахлесты и округляем результат в большую сторону.
S = Lгор или Lвер *1,05
- при горизонтальном размещении: S = 128,65м*1,05=135,08м ≈ 136м
- при вертикальном размещении: S= 139,05м*1,05=146,01м ≈ 147м



2. Расчёт количества пластиковых панелей (N):

N = Sобл / lпан* hпан
N = 42,5м/3*0,25м=56,67 шт.

К полученной цифре рекомендуется добавить 10% на нахлесты и отрезы и полученное число округлить до большего целого числа.
N = 56,67 *1,1 = 62,3 ≈ 63шт.



3. Расчёт монтажных профилей для пластиковых панелей:

Монтажные профили ТМ Decomax имеют длину 2,7 м.

Для определения количества уголков определенного вида нужно:
- для профиля «внутренний угол» – замерить высоту всех внутренних углов;
- для профиля «наружный угол» – замерить высоту всех наружных углов, а также посчитать периметр оконного и дверного проема;
- для молдинга «универсальный угол» уточнить угол или уголок – посчитать сумму длин внешних и внутренних углов;
- для профиля «потолочный плинтус» – измерить периметр потолка;
- для профиля «стартовый» - посчитать сумму высот углов, с которых нужно начинать монтаж, а также длину стыков со стенами и иными материалами.



4. Расчёт крепежа для монтажа пластиковых панелей:

Дюбель-гвозди – применяются при установке обрешетки на кирпичную или железобетонную основу – расход составит 1шт. на каждые 0,5м монтажной рейки.
Гвозди и шурупы – расход составит 1 гвоздь на 0,3м.
Скобы (кляймеры) – расход составит 1 скобу на 0,4м.

Данная методика даст вам возможность рассчитать приблизительное количество необходимого материала, который понадобится для монтажа панелей ПВХ. Для точного просчета обращайтесь к консультантам в ближайших для вас магазинах наших партнеров.



Калькулятор ПВХ панелей

Данный файл позволит вам автоматически рассчитать необходимое количество материала для отделки помещения.

Открыть

Пластиковые потолочные панели из ПВХ — размеры, разновидности, советы по выбору

При ремонте квартиры неизбежно возникает вопрос – что делать с потолком? Побелка давно уже не в моде и не отвечает современным требованиям к ремонту. Покраска потолка требует идеально ровной поверхности, которой в большинстве квартир нереально добиться. Всем известны перепады уровня и широкие неаккуратные швы между плитами в старых, а часто и новых домах. Натяжные потолки и гипсокартонные конструкции дороги и требуют привлечения специалистов для монтажа.

К счастью, существует удобный во всех отношениях вариант – зашить потолок пластиком. Он отлично выглядит, легко монтируется, неприхотлив в уходе и достаточно дешев. Прозрачные потолочные панели из оргстекла, поликарбоната или полистирола идеальны для создания дизайнерских интерьеров или витражных потолков. Для обычного же ремонта лучше всего подходит непрозрачный поливинилхлорид.

Преимущества ПВХ панелей для потолка

  • Практичность – потолок прослужит до 20 лет и не потребует особого ухода.
  • Эстетичность – пластик создает идеально ровную поверхность, выглядит аккуратно и стильно.
  • Надежность – пластиковые потолочные панели устойчивы как к механическим воздействиям, так и к действию влаги, света, высоких температур.
  • Универсальность – пластик на потолок вы можете установить в любом помещении, от ванной комнаты до гостиной.
  • Малый вес – ПВХ панели не требуют суперпрочного каркаса.
  • Простота в обработке – легко режутся обычным канцелярским ножом, поддаются склейке и сварке.
  • Легкость монтажа – не нужно привлекать дорогостоящих специалистов, с установкой потолка из ПВХ вы справитесь самостоятельно.
  • Неприхотливость к основанию – перед тем как устанавливать пластик, потолок не придется выравнивать. Напротив, ПВХ панели скроют все его несовершенства.
  • Экологичность – ПВХ абсолютно безвреден для людей и домашних питомцев.

Кроме того, пластиковый подвесной потолок станет для вашей квартиры дополнительной шумоизоляцией. А в частном доме под него можно уложить и теплоизоляционный материал, таким образом, утеплив помещение.

Как выбрать панели на потолок?

Первое, что вам нужно знать при выборе – пластиковые панели бывают не только потолочные, но и стеновые. Они отличаются друг от друга жесткостью конструкции и весом. Стеновые пластиковые плиты для монтажа на потолок непригодны как раз из-за большего веса. Он затруднит не только процесс установки, но и эксплуатацию готового покрытия.

Потолочные пластиковые панели представлены на рынке во множестве вариантов. Матовые, глянцевые, бесшовные (позволяющие создать иллюзию монолитного покрытия), перфорированные, зеркальные, имитацией дерева… всех не перечислишь. Подобрать подходящие можно для интерьера в любом стиле. Главное, помните при покупке, что материал из разных партий может отличаться по оттенку. Проверьте это еще в магазине, чтобы избежать неприятностей при установке.

По типу конструкции различают следующие виды панелей:

  • Евровагонка («европейка») – длинная панель, шириной в 10 см, с широким замком;
  • «Полька» — та же 10-сантиметровая вагонка, но с более узким замком;
  • Усиленная вагонка – отличается от двух предыдущих размером (12.5 см в ширину) и двойным профилем в конструкции;
  • Широкая панель – бесшовная, без замка;
  • ПВХ-плита – пластина квадратной формы, небольшого размера, без замка;
  • Лист – пластина из ПВХ, размером от 80х150 см, без замка.

Правильный подбор панелей по типу позволит вам не только упростить процесс монтажа нового потолка, но и сократить расходы на материалы. Размеры всех перечисленных выше панелей разные. Стоит посчитать, возможно, вам будет выгоднее купить два листа пластика, вместо десятка полос «европейки».

Размеры пластиковых потолочных панелей

Стандартная толщина ПВХ панелей – 8–10 мм. Именно под эти размеры выпускается большинство молдингов. Но существуют также пластины по 5 мм в толщину.

Они более хрупкие и требуют большей аккуратности при установке. Кроме того, найти молдинги для них будет сложнее.

Размер панелей, в зависимости от типа:

  • Вагонка – 10 см на 3-м.
  • Усиленная вагонка – 12.5 см на 3-м.

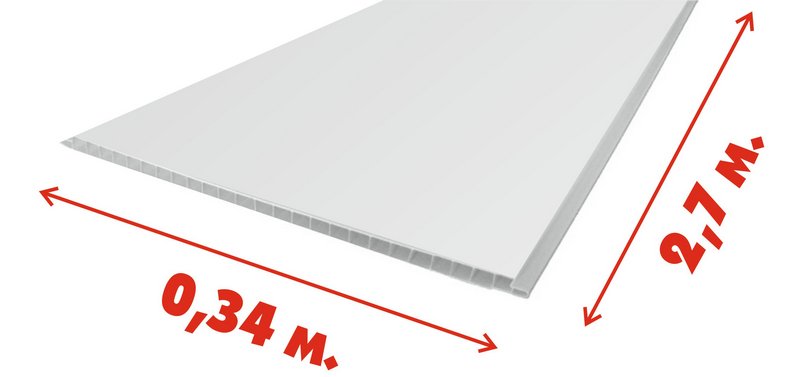

  • Широкие панели – от 15 до 50 см в ширину, длина может быть 2.6, 2.7 или 3 метра.
  • Лист – ширина от 80 см до 2.03-м, длина от 1.5 до 4.05 метра.

Подбирать панели лучше всего таким образом, чтобы при монтаже оставалось минимальное количество обрезков. Например, если в помещении, где вы хотите установить пластик, потолок имеет ширину 1.5 метра, лучше приобрести трехметровые панели. Разрезав их пополам и уложив поперек помещения, вы избавите себя от лишних отходов и необходимости стыков по длине. Словом, стоит выбирать пластиковые панели, размеры которых будут кратны размерам будущего потолка.

При расчете количества материала не стоит впадать в другую крайность – покупать материал «впритык». Во-первых, всегда есть риск, что панели не совпадут по цвету (окажутся из разных партий). Во-вторых, возможно их повреждение при монтаже или транспортировке. Вмятины на поверхности материала будут изрядно портить вид потолка. А если вмятина придется на края, это затруднить монтаж – элементы не будут плотно прилегать друг к другу, на готовом потолке появятся заметные невооруженным глазом стыки. На белом пластике их можно замаскировать с помощью силикона. Но со временем замазка пожелтеет и станет заметна. А цветные покрытия в такой ситуации восстановить будет попросту невозможно.

Не стоит рисковать. Лучше возьмите одну — две пластины про запас. Вернуть их в магазин вы всегда сможете. А вот если материала не хватит, докупить его будет проблематично.

Установка пластикового потолка

Перед монтажом плит ПВХ на потолке необходимо будет соорудить каркас из металлического профиля. Для этого вам понадобится сам профиль, подвесы и дюбели для крепления его к потолку, саморезы небольшого размера для скрепления самого каркаса.

Вы можете сразу установить по периметру помещения пластиковый молдинг для закрепления крайних панелей. Если же вы обошьете периметр металлическим профилем, вам понадобится дополнительно потолочный плинтус, чтобы замаскировать стык вашего нового потолка и стен.

Из инструментов потребуется:

  • перфоратор;
  • шуруповерт или дрель;
  • уровень;
  • угольник.

Сама процедура монтажа потолка из пластика не занимает много времени. А если вы правильно рассчитали количество материала, то и мусора после установки потолка будет минимум.

размеры и цены пластика, длина бесшовных и зеркальных

Пластиковые панели пользуются большой популярностью из-за приемлемой цены и разнообразного дизайна. Этот материал можно использовать для отделки стен и потолка помещений с повышенной влажностью и загрязняемостью поверхностей. Потолочные панели ПВХ монтируют на балконе или лоджии, потому что материал не боится низких температур и их перепадов. Чтобы выбрать подходящее изделие, нужно разбираться в его разновидностях и типоразмерах, а также учитывать стоимость и качество. Размеры и цены панелей ПВХ для потолка вы найдете в нашей статье.

Преимущества пластиковых потолочных панелей

Пластиковые потолочные панели обладают следующими достоинствами:

  1. Главное преимущество этого отделочного материала – его приемлемая цена. Причем ценовой диапазон изделий довольно обширный. Есть дешевые одноцветные панели или более дорогие изделия с узорами, рельефной поверхностью и имитацией фактуры материалов.
  2. Пластиковая поверхность отличается влагостойкостью, легко моется, не подвержена плесени и гнили, поэтому подходит для монтажа в местах с высокой влажностью.
  3. После затопления потолок не пострадает, потому что материал не портится от прямого контакта с водой.
  4. В продаже есть бесшовные покрытия, которые дают сплошную поверхность без видимых щелей.
  5. Светлые глянцевые покрытия визуально увеличивают высоту помещения.
  6. Большой выбор вариантов расцветок, фактур поверхности и декора позволяет подобрать отделку по вкусу с учетом особенностей интерьера. В продаже есть матовые, глянцевые, зеркальные, рельефные панели, а также плиты с узорами, рисунком и имитацией других материалов.
  7. Существует несколько способов монтажа – на металлическую и деревянную обрешетку либо на клей. Все варианты позволяют провести работы своими руками в кратчайшие сроки.
  8. Если потолочный пластик монтируется на несущий каркас, то за поверхностью скрывают дефекты основания и инженерные коммуникации, устанавливают встроенное освещение, укладывают тепло- и звукоизоляционные материалы для защиты помещения от шума и холода.
  9. Благодаря небольшому весу материала потолочное покрытие не утяжеляет ветхие строительные конструкции.

Важно! Основной недостаток пластиковой отделки в его горючести. Материал выделяет дым и токсичные соединения во время пожара.

Сфера использования

Пластиковые панели для потолка применяют в разных помещениях. Особенно хорош такой вариант отделки для мест с повышенной влажностью, потому что обладает абсолютной влагостойкостью. ПВХ облицовка часто используется в ванной комнате, на кухне, в санузле, помоечном помещении бани и сауны, в бассейне.

Лучшие условия, коэффициенты в линиях на спортивные события и это все в одном приложении, скачать 1хБет на Андроид телефон можно по ссылке абсолютно бесплатно и получить бонус по промокоду MyAndroid.

За счет устойчивости материала к перепадам температуры и ее низким значения поливинилхлоридную облицовку применяют в месте без отопления, например, на балконе или лоджии, на открытой веранде, в хозяйственных помещениях.

Изобилие вариантов декора и имитация поверхности других материалов существенно расширяет сферу использования пластиковых покрытий. Ими часто подшивают потолки коридоров и прихожих, ведь покрытие гармонично вписывается в разные стили интерьеров.

Типоразмеры отделки

Что касается размеров потолочных панелей ПВХ, то их толщина колеблется в пределах 5-10 мм. Тонкие панели обычно используют для облицовки потолочной поверхности, потому что в этом месте повышенная прочность материала не требуется. Более толстые плиты отличаются жесткостью и устойчивостью к механическим повреждениям, поэтому их применяют для обшивки стен.

Рекомендуем к прочтению:

Длина и ширина облицовки из пластика также варьируется в зависимости от типа элемента:

  1. Пластиковая вагонка – это шовный материал с шириной в пределах 100-125 мм и длиной 300 см. Это самые дешевые изделия, не отличающиеся красотой.
  2. Декоративные панели из ПВХ считаются бесшовными, потому что имеют специальный замок, обеспечивающий плотную стыковку без зазоров. Их ширина колеблется в пределах 15-50 см, а длина доходит до 3-х метров, но есть и удлиненные шестиметровые изделия.
  3. Также в продаже есть листовой пластик. Его ширина доходит до 2-х метров, а максимальная длина составляет 4 м.

Как видите, разнообразные размеры панелей ПВХ для потолка позволяют делать сплошные покрытия и укладывать облицовку на значительных площадях. Нередко широкие плиты используют для устройства оконных откосов.

Цена материала

Цена пластиковых потолочных панелей зависит от размеров, разновидности и варианта декоративного оформления материала. Самые дешевые белые матовые изделия типа вагонки. Они стоят около 1 доллара. Цветные покрытия шириной 25 см и длиной 300 см стоят в пределах 1,5-4$. Самые дорогие изделия с фактурной поверхностью, узором и имитацией разных материалов. Они обойдутся в 7-9 долларов.

Если работы будут выполняться профессиональными мастерами, то к расходам на покупку материалов нужно прибавить стоимость монтажа. Это примерно 10 долларов за каждый квадратный метр.

Разновидности пластиковых панелей

Существует несколько видов пластиковой отделки:

  1. Шовные панели самые дешевые. По сути, это пластиковая вагонка, которая в конце 90-х широко использовалась для внутренней и наружной отделки. Сейчас такие изделия применяются только для отделки помещений хозяйственного назначения, потому что не отличаются эстетической привлекательностью.
  2. Бесшовные панели встречаются в любом строительном магазине. Благодаря особой пазогребневой системе плиты стыкуются без видимого шва и щели, образуя монолитную поверхность.
  3. Листовой пластик имеет большие размеры и позволяет подшить весь потолок в компактном помещении одним листом. Однако в продаже материал найти сложно.

По фактуре поверхности плиты бывают матовые, глянцевые, зеркальные, а также с имитацией кожи, древесины, камня. Покрытие бывает однотонным и узорчатым. На поверхность наносят фотопечать.

Рекомендуем к прочтению:

Правила выбора потолочной отделки из ПВХ

При выборе подходящей отделки учитывайте следующие характеристики материала:

  • Прочность и толщина изделий важна для отделки стен. На потолке используют как тонкие, так и утолщенные плиты, которые не отличаются большим весом.
  • Если укладка выполняется по длине помещения, то она не должна превышать длину материала, потому что торцевую стыковку незаметно выполнить невозможно. В этом случае лучше укладывать плиты по ширине комнаты.
  • Для невысоких комнат подходит светлая глянцевая отделка, потому что она делает помещение визуально выше и просторней.
  • Выбирайте продукцию проверенных производителей.

Оценка качества материала

Чтобы оценить качество бесшовной панели, нужно два элемента состыковать по одному шву. Качественный материал обеспечивает плотную стыковку без видимых зазоров и щелей. Продукция низкого качества отличается тем, что точно состыковать плиты сложно, а щели могут увеличиваться в ходе эксплуатации покрытия.

Важно! Чем больше ребер жесткости, тем прочнее плита. На прочность также влияет толщина изделия.

Каждая панель должна иметь защитное пленочное покрытие, которое снимается перед монтажом. Благодаря защитной пленке на поверхности не будет дефектов, царапин и сколов, которые нередко появляются при транспортировке и хранении материала.

При оценке качества слегка нажмите на лицевую поверхность изделия пальцем. Никаких вмятин, заломов и трещин не должно быть. Некачественные панели отличаются невысокой прочностью и низкой устойчивостью к механическим повреждениям.

Обращайте внимание на цвет, фактуру поверхности, ровность рисунка и качество его стыковки. Узор должен быть четким и ровным, а рельефная поверхность однородной на всем протяжении.

Чтобы отличить изделие фабричного и кустарного производства, достаточно подсчитать ребра жесткости у нескольких элементов из одной упаковки. Если число одинаковое, то партия изготовлена в заводских условиях. Количество ребер жесткости отличается? Значит, панели сделаны не на заводе, поэтому от покупки стоит воздержаться.

Как рассчитать вагонку | Home Guides

Автор: SF Gate Contributor Обновлено 16 декабря 2020 г.

Панели бывают разных стилей и цветов, от массивной древесины до шпона и композитных материалов. Хотя деревянные панели идеально подходят для домов в деревенском стиле, окрашенные панели, в том числе из бисера, добавляют интересные детали во многие различные архитектурные и архитектурные стили. Метод расчета количества необходимых панелей зависит от того, какие панели вы собираетесь покупать, и эти расчеты всегда являются приблизительными.Непредвиденные проблемы, такие как изогнутые углы и наклонный пол, могут привести к тому, что вы будете использовать больше или меньше продукта, чем вы ожидали. Лучше проявить осторожность и купить как минимум на 10 процентов больше, чем вы думаете, что вам нужно.

Стандартные листовые панели

Большинство листовых панелей имеют высоту 8 футов и ширину 4 фута, которые подходят для стен в большинстве обычных домов. Если у вас высокие потолки, значительно превышающие 8 футов, стандартные панели могут не подойти для вашего дома. Тщательное размещение с плинтусами и карнизами может перекрыть часть пустого пространства, но не намного.

Некоторые профессионалы могут почти незаметно наложить полосы обшивки сверху или снизу, но это сложно для проекта «сделай сам». Панели с «язычком и пазом» могут быть лучшим выбором для комнат с очень высокими потолками.

Панели для панелей с пазом

  1. Измерьте стену

  2. Определите площадь стены в квадратных футах

  3. Умножьте высоту каждой стены на длину, чтобы получить квадратные метры каждой стены .

  4. Изобразите общую площадь в квадратных футах

  5. Сложите квадратные метры каждой стены вместе, и вы получите общую площадь стены комнаты в квадратных футах. Панели с язычком и пазом обычно продаются за квадратный фут.

  6. Вычтите окна и двери

  7. При желании вычтите за окна и двери или оставьте расчет без изменений, чтобы учесть возможные ошибки при резке или установке. Чтобы вычесть окна и двери, измерьте каждую дверь и окно слева направо и сверху вниз.Умножьте высоту на ширину, чтобы найти квадратные метры, и сложите квадратные метры каждой двери и окна вместе, как вы это делали для стен. Вычтите эту сумму из общей площади комнаты в квадратных метрах.

Измерение листов обшивки

  1. Начните с длины

  2. Измерьте длину каждой стены слева направо в футах.

  3. Сложите измерения и разделите на четыре

  4. Сложите измерения каждой стены вместе и разделите результат на четыре. Листовые панели имеют ширину 4 фута, поэтому этот расчет показывает, сколько панелей вам понадобится.

  5. Вычтите окна и двери

  6. Вычтите за двери и окна, если необходимо. Как и в случае с панелями с пазом и пазом, часто лучше купить слишком много, чем слишком мало. В доме со средними дверьми и окнами вы можете вычесть половину панели для двери и четверть панели для окна. Если ваши окна необычно большие или маленькие, немного увеличьте или уменьшите вычеты.

  7. Совет

    На некоторых сайтах, таких как Interio Masters, есть калькуляторы стеновых панелей, которые можно использовать, чтобы точно определить, сколько панелей нужно купить.

EX-CEL IF

EX-CEL IF Листы ПВХ

Вспененный легкий лист ПВХ из вспененного материала, изготовленный по технологии Celuka. EX-CEL IF имеет цельную твердую оболочку из ПВХ и сердцевину из вспененного ПВХ, что делает лист более прочным, долговечным и, следовательно, более долговечным, что особенно ценно для интенсивного движения и наружных работ.

  • Простота изготовления с помощью стандартных инструментов
  • Легкий
  • Отличные возможности печати
  • Тонкая клеточная структура
  • Класс низкой воспламеняемости UL 94 VO
  • Некоррозионный
  • Нетоксичный
  • Высокая ударная вязкость
  • Безопасно для окружающей среды (без тяжелых металлов)
  • Можно маскировать пленкой
  • Химическая и влагостойкость
  • Принимает большинство красок и винила
  • Высокая прочность и вес с твердой поверхностью из ПВХ и пенопластом
  • Хороший тепловой и звуковой барьер
  • Гладкая / блестящая поверхность
  • Огранка
  • Заклепка
  • Пила / Резак
  • Крепление для фото
  • Тепловой отвод / форма
  • Легко работает стандартными инструментами
  • Винт
  • Маршрут
  • Краска
  • Гравировка
  • Печать
  • Сверло
  • Рекламные вывески
  • Вывески длительного пользования
  • POP-дисплеи
  • Мебель
  • Стенды и панно
  • Модели и прототипы
  • Панели и каюты лодочные
  • Тиснение / гравировка
  • Термоформование
  • Розничная торговля
  • Холодильное оборудование
  • Замена на дерево
  • Мебель
  • Транспортные средства, в том числе машины скорой помощи и жилые автофургоны
  • Наборы для театральных, музыкальных и кинофильмов
Толщина Размер листа Цвет
10 мм 4 'x 8' Белый
10 мм 4 'x 10' Белый
13 мм 4 'x 8' Белый
13 мм 4 'x 10' Белый
16 мм 4 'x 8' Белый
19 мм 4 'x 8' Белый
19 мм 4 'x 10' Белый
25 мм 4 'x 8' Белый
25 мм 4 'x 10' Белый

EX-CEL IF PVC Sheet: Технические характеристики

Имущество Тест Установка Значение
ПЛОТНОСТЬ ASTM D 1505 г / куб. см 0.50-0,60
ЖЕСТКОСТЬ ASTM D 2240 SHORE'D ' > 40
ПОГЛОЩЕНИЕ ВОДЫ ASTM D 570 % <1,0
ПРОЧНОСТЬ НА РАЗРЫВ ASTM D 638 фунтов на квадратный дюйм > 1595
УДЛИНЕНИЕ ASTM D 638 % > 10
E-MODULUS ASTM D 638 фунтов на квадратный дюйм 130000-220000
ГИБКАЯ ПРОЧНОСТЬ ASTM D 790 фунтов на квадратный дюйм > 4350
ПРОЧНОСТЬ УДАРА ИЗОДА ASTM D 790 фут фунт / дюйм > 9
ПРОЧНОСТЬ УДАРА DIN 53253 кДж / м 2 > 10
ПРОЧНОСТЬ НА СЖАТИЕ ПРИ 10% ДЕФОРМАЦИИ ASTM D 695 фунтов на квадратный дюйм > 435
ДЕРЖАТЕЛЬ ВИНТА (ТИПИЧНЫЙ ДЛЯ ЛИСТА 25 ММ) ASTM D 1761 фунтов / дюйм > 265
VICAT (B / 50) ASTM D 1525 ° F > 160
КОЭФФИЦИЕНТ ЛИНЕЙНОГО ТЕПЛОВОГО РАСШИРЕНИЯ ASTM D 696 ° С -1 5. 56X10 -5
ТЕПЛОПРОВОДНОСТЬ ASTM C 177 Вт / м K 0,1
ТЕМПЕРАТУРА ТЕПЛОВОГО ОТКЛОНЕНИЯ @ 1,8 МПа ASTM D 648 ° F ~ 140
ТЕПЛООБМЕН DIN 52616 Вт / м 2 K 3.0 ДЛЯ 10 мм
2,0 ​​ДЛЯ 19 мм
СКОРОСТЬ ГОРЕНИЯ ASTM D 635 дюйм / мин Нет ожога при удалении пламени
ПОВЕРХНОСТЬ ASTM D 257 Ом > 10 14
ОБЪЕМНОЕ СОПРОТИВЛЕНИЕ ASTM D 257 Ом-см > 10 15
ДИЭЛЕКТРИЧЕСКАЯ ПОСТОЯННАЯ ASTM D 150 1.7
СТРАНА: Великобритания BS476; Часть 7 Класс 1
СТРАНА: США UL 94 94 В-0; 94 5-В
СТРАНА: ФРАНЦИЯ NFP 92-501 M1
F] СТАНДАРТНЫЕ РАЗМЕРЫ И ЦВЕТ
ЦВЕТ Колпачок Layer Белый J 1054
ТОЛЩИНА 8, 10, 13, 19, 25, 30 мм
ШИРИНА 1000, 1220, 1250 и 1560 мм (ширина 1560 доступна только до 19 мм)
ДЛИНА 2000, 2440, 2500 и 3000, 4880 и 5490 мм
ПЛОСКОСТЬ
* Специальный цвет, длина и ширина по желанию заказчика
8 мм на метр для 8 и 10 мм. Свыше 10 мм - 3 мм на метр
G] ДОПУСК РАЗМЕРОВ
ДЛИНА -0, +10 мм
ШИРИНА -0, +5 мм
ТОЛЩИНА +/- (0.1 + 0,05 x S) S = толщина листа

ВСЯ ИНФОРМАЦИЯ, ПРЕДОСТАВЛЯЕМАЯ ОТНОСИТЕЛЬНО СВОЙСТВА, ОСНОВАНА НА ТИПИЧНОМ ОБРАЗЕЦЕ, ЯВЛЯЕТСЯ ТОЧНОЙ, ИЗ НАШИХ ЗНАНИЙ, И ПРЕДОСТАВЛЯЕТСЯ БЕЗ ОТВЕТСТВЕННОСТИ ИЛИ ОБЯЗАТЕЛЬСТВ. ПОСКОЛЬКУ JAIN IRRIGATION SYSTEMS LIMITED НЕ КОНТРОЛИРУЕТ ИСПОЛЬЗОВАНИЕ, КОТОРОЕ ДРУГИЕ МАТЕРИАЛЫ, НЕ ГАРАНТИРУЕТ ПОЛУЧЕНИЯ ТАКИХ РЕЗУЛЬТАТОВ, КАК ОПИСАНО ЗДЕСЬ. КАЖДЫЙ ПОЛЬЗОВАТЕЛЬ МАТЕРИАЛА ДОЛЖЕН ПРОВЕРИТЬ СВОИ СОБСТВЕННЫЕ ИСПЫТАНИЯ В СВОИХ МЕСТНЫХ УСЛОВИЯХ, ЧТОБЫ ПОДТВЕРДИТЬ ПРИГОДНОСТЬ НАШЕГО ПРОДУКТА ДЛЯ КОНКРЕТНОГО ИСПОЛЬЗОВАНИЯ. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОГУТ БЫТЬ ИЗМЕНЕНЫ.

Стеновые панели из ПВХ

| Типы, их плюсы и минусы

Gharpedia помогает построить / владеть / арендовать / купить / продать / отремонтировать / поддерживать дом своей мечты, предоставляя все советы и рекомендации на простых языках. Он предлагает решения всех проблем, связанных с домами, от концепции до завершения. Хотите стать автором gharpedia? Зарегистрируйтесь здесь

Когда дело доходит до интерьера нашего дома, многие люди стараются быть модными в соответствии с нынешней модой дизайна интерьеров, гарантируя, что они будут визуально выдающимися.В связи с этой общей тенденцией внутренней облицовки стен, она переняла другие виды отделки стен, такие как краска, облицовка плиткой, оклейка обоями и т.д. внешний вид вашего дома вместе с мебелью и напольными покрытиями.

Вы хотите знать, почему вы должны выбрать «Панели ПВХ» для своих интерьеров? Мы рады рассказать вам, почему?

Знаете ли вы? 50% изделий из ПВХ используется в строительстве. Это недорогой материал, который заменил дерево во многих предметах интерьера.

В 1970-х годах немцы первыми использовали ПВХ-листы в стенах в качестве декоративной внутренней отделки. Это было совершенно уникальное покрытие с гладкой поверхностью, доступное по сравнению с другими настенными покрытиями того времени.

Также читайте: каковы плюсы и минусы ПВХ поверх деревянных шкафов для вашей кухни?

Панели ПВХ - это экологически чистый продукт, пользующийся популярностью благодаря своим разнообразным свойствам, таким как ударопрочность, долговечность и гибкость.Это легкие панели, которые легко доступны на рынке по доступной цене.

Типы стеновых панелей из ПВХ для внутренних помещений

Пенопласт ПВХ получают путем вспенивания ПВХ и прессования с добавками. Они доступны в толщине от 1 мм до 20 мм. Обычно мы используем толщину 4 мм и более для облицовки стен. Размеры пенопластовых плит ПВХ варьируются от 1,22 м до 2,05 м в ширину и от 2,44 м до 3,05 м в длину. Они доступны в различных ярких цветовых оттенках, таких как белый, черный, желтый, красный, зеленый, синий и т. Д.

Плиты толщиной более 6 мм в основном используются для облицовки наружных стен. Они становятся дополнительным слоем защиты. Слой защищает стену от дождя, снега, града и солнечных лучей. Они также становятся изоляцией для помещения внутри и снижают интенсивность внешнего звука, проникающего в стены.

У нас также есть возможность вырезать такие доски на станке с ЧПУ для создания декоративных узоров на обшивке стен.

Это листы ПВХ, зажатые между продольной сеткой из ПВХ внутри них.Эта сетка обеспечивает прочность листа и делает его легким, поэтому его также называют легковесными панелями.

Стеновые панели из ПВХ имеют края с системой блокировки, поэтому вода не может проходить через стык. Некоторые конструкции имеют бороздки, которые придают стене форму полос. В таких узорах стыки вообще не видны, так как они сливаются с бороздками.

Деревянный узор:

  • Доступны листы ПВХ с различной деревянной текстурой, имитирующие деревянный вид. У них также есть 4-дюймовый рисунок канавок для доски, который придает стене однородный вид деревянной доски. Деревянные текстуры достигаются путем печати и горячей обработки фольгой на поверхности.

Деревянная текстура в листах ПВХ

Золотые полосы:

  • Края панелей ПВХ обработаны золотыми или серебряными линиями, чтобы преодолеть простой вид. Такие листы используются в офисах и рекламе.

Серебряные полосы на листах ПВХ

Сплошной цвет:

  • Это простые цветные листы, используемые в ванных комнатах и ​​на кухне по нашему выбору.Цвета достигаются обработкой поверхности полупереносной печатью или горячей фольгой. Таким образом, он может иметь много цветов и текстур.

Цвет с серебряными полосами на листах ПВХ

Фактура мрамора:

  • Некоторые листы ПВХ обработаны горячей пленкой и обработаны текстурой камня, имитирующей внешний вид камня. Такие листы используются в ванных комнатах, кухнях, туалетах и ​​т. Д.

ПВХ листы с мраморной текстурой

Существуют различные типы угловых профилей для покрытия краев стеновых панелей.

(a) H-соединение: Они используются для соединения перпендикулярных листов рисунка, находящихся в одной плоскости.

(b) Угловая бухта: Это планки, закрывающие края, которые имеют дизайн бухты для эстетики. Может использоваться как плинтус.

(c) F-кромочная кромка: F-кромочная кромка покрывает толщину стеновых панелей. Их можно использовать для обшивки панелей возле дверных косяков и оконных проемов.

(d) Внутренняя кромка углов: Они используются для покрытия угловых стыков кромок и применимы для внутренней стороны стеновых панелей.

(e) Отделка внешних углов: Они используются для покрытия углов стены и применяются на внешней стороне стеновых панелей.

Типы отделки - стеновые панели из ПВХ

(f) Функциональный угол: Они похожи на угловые кромки, но обладают большей прочностью, чтобы выдерживать истирание или износ на нижнем уровне стеновых панелей.

(g) Обрезка края J: Они похожи на кромку F, но используются для горизонтального захвата листов ПВХ.Кроме того, используется для прикрытия листов над проемом.

Это панели с эффектом тиснения под ПВХ. Они придают объемный эффект, создавая в стене легкую глубину. Они дают возможность придать пространству современный вид.

  • Когда в стене сыро, лучше всего подходят стеновые панели из ПВХ, так как они могут очень эффективно противостоять влаге.
  • Мы знаем, что ПВХ не наносит вреда окружающей среде, и многие медицинские приборы и упаковки для пищевых продуктов также изготавливаются из ПВХ, поскольку они не наносят вреда окружающей среде.Таким образом, такой материал пригодится в больницах, на спортивных аренах и школах.
  • ПВХ
  • показывают хорошую влагостойкость. На поверхности нет пор и трещин, что предотвращает рост бактерий. У них есть полиуретановый слой, который придает доске гладкую и ровную поверхность. Так очистить такие доски становится легко. На поверхности не скапливается грязь, и за такой обшивкой легко ухаживать. Таким образом, такие панели подходят для кухни и туалета наряду с другими помещениями.
  • Не ржавеют при использовании на внешних поверхностях дома.
  • Температура воспламенения составляет 370 градусов по Цельсию, поэтому они не горят легко. В случае пожара они выделяют меньше дыма по сравнению с деревом, а побочные продукты сгорания менее токсичны по своей природе.
  • Это панели легкие, поэтому процесс установки короткий. Эти панели легко разрезать и устанавливать без затирки.
  • Многие панели имеют систему блокировки или шпунт-паз, что ускоряет процесс крепления.Это также помогает заменить отдельную панель при ее повреждении.
  • Стеновые панели ПВХ хороши для утепления.
  • Панели ПВХ подлежат вторичной переработке, старые можно сдать на предприятие по переработке пластика.
  • Панели ПВХ доступны во многих цветах, дизайнах и формах. Итак, он предлагает дизайнеру множество вариантов для создания декоративной поверхности стены.
  • Панели ПВХ представляют собой панели с обработанной поверхностью. Они не нуждаются в дополнительной отделке, такой как покраска, полировка и т. Д.
  • Это панели с окончательной отделкой, нужно проявлять осторожность, чтобы не задеть острый предмет, который может вызвать царапины, так как такие царапины будет сложно удалить, скрыть или обработать.
  • Прикручивать такие доски гвоздями / шурупами иногда бывает непросто. Если винт выйдет из строя, то в то же отверстие нельзя будет прикрутить плату.

Что ж, теперь, когда вы так много знаете о панелях ПВХ. Следовательно, вы можете выбрать стеновые панели из ПВХ и сделать ваши стены привлекательными и декоративными!

Скажите, где вы думаете это в своем доме? Поделитесь своими мыслями и опытом о стеновых панелях из ПВХ.

Также читайте:
Доска WPC (древесно-пластиковый композит) - все, что вам нужно знать !!!
Гипсокартон: все, что нужно знать!

Изображение предоставлено: Изображение 2, Изображение 3, Изображение 4, Изображение 5, Изображение 6, Изображение 7, Изображение 8, Изображение 11

Урнит Каур - Урнит Каур - архитектор из Ахмедабада. Она любит проблемы дизайна, и это помогает ее клиентам воплотить свои мысли в реальность. С 2014 года она страстно занимается архитектурой, от разработки проектов до управления ими на месте.Она участвовала в проекте Ahmedabad Heritage Dossier, проектировала кампус ISRO Bopal и в настоящее время работает над другими проектами различного масштаба с Aakruti Architects. Обладая богатым опытом работы на местах, она делится в своих блогах советами и фактами об архитектуре, интерьере и услугах MEP. Она считает, что обучение никогда не должно прекращаться, поэтому она увлеклась созданием красочных предметов домашнего декора, экспериментируя с различными материалами и эстетикой.

Gharpedia помогает построить / владеть / арендовать / покупать / продавать / ремонтировать / поддерживать дом вашей мечты, предоставляя все советы и подсказки на простых языках.Он предлагает решения всех проблем, связанных с домами, от концепции до завершения. Хотите стать автором gharpedia? Зарегистрируйтесь здесь

Продемонстрируйте свои лучшие разработки

Навигация по сообщениям

Еще из тем

Используйте фильтры ниже для поиска конкретных тем

Патент США на модульные системы перил с ячеистыми панелями ПВХ Патент (Патент № 10,190,331, выдан 29 января 2019 г.)

ПЕРЕКРЕСТНАЯ ССЫЛКА НА СООТВЕТСТВУЮЩИЕ ЗАЯВКИ

Настоящая заявка основана на раскрытии и заявляет о преимуществах даты подачи заявки U.S. Предварительная заявка на патент № 61/149 545, поданная 3 февраля 2009 г., раскрытие которой полностью включено в настоящий документ посредством ссылки.

УРОВЕНЬ ТЕХНИКИ

Область изобретения

Настоящее изобретение относится к области систем ограждений и ограждений. В частности, варианты осуществления настоящего изобретения относятся к модульным системам ограждения / ограждения, включающим перила из экструдированного алюминия со вставками из ячеистых поливинилхлоридных (ПВХ) панелей, имеющих ударопрочность до примерно 350 фунтов / фут 2 , которые в совокупности обеспечивают систему, способную выдерживать значительные внешние силы (ФИГ.1).

Описание предшествующего уровня техники

Существующие коммерчески доступные перила и системы ограждений изготавливаются из широкого диапазона различных материалов и конфигураций, включая деревянные или пластиковые заборы со столбами, перила и пикеты, решетчатые (решетчатые) панели ; заборы из сетки рабицы; и проволочные заборы (например, из колючей проволоки или электрические), и это лишь некоторые из них. Обычно такие материалы и конфигурации требуют трудоемкого и трудоемкого строительства на месте.

Для сокращения времени монтажа и затрат на рабочую силу были предоставлены предварительно отформованные панели из ограждающих материалов. Например, описан снежный забор, образованный из панелей забора, состоящих из прямоугольных деревянных рам с пластиковым сетчатым материалом, натянутым с натяжением 950 фунтов внутри рамы и между стальными арматурными стержнями. Однако такая система ограждений не подходит для большинства жилых или коммерческих проектов из-за стоимости, веса и общего внешнего вида используемых материалов.

Также ранее предлагались системы ограждений с вертикальными стойками и непрерывной гибкой пластиковой барьерной сеткой.Таким системам ограждений не хватает прочности и универсальности для различных применений, и они не соответствуют ожиданиям самых взыскательных клиентов. Другие известные предварительно формованные панели являются дорогостоящими в изготовлении или установке, включают многоступенчатые процессы построения панелей внутри каркаса, включают сложные процессы соединения каркаса, являются эстетически неприемлемыми, предлагают небольшую гибкость или модульность или неспособны противостоять значительным воздействиям окружающей среды и окружающей среды. другие внешние силы.

Другие экспериментировали с комбинациями материалов для увеличения прочности всего установленного продукта, в частности, в контексте вариантов ограждений из пластика и винила.Пластиковые и виниловые ограждения стали популярной альтернативой традиционным деревянным и стальным ограждениям, поскольку пластиковые и виниловые ограждения часто дешевле, проще в установке и часто требуют меньшего ухода. Пластиковые и виниловые ограждения обычно включают в себя предварительно изготовленные элементы стоек и рельсов, которые легко собираются. Однако стало ясно, что пластиковые и виниловые столбы ограждения не предназначены для выдерживания большого веса, такого как даже тот, который требуется для традиционных ворот в системе ограждения.Поэтому, чтобы компенсировать этот недостаток, потребители вынуждены выбирать традиционные материалы, такие как сталь и дерево, для частей системы ограждений, для которых могут потребоваться более прочные материалы. Например, некоторые предоставляют стальные или алюминиевые стойки, перила и пикеты с покрытием / оберткой из тонкого листа винила, чтобы одновременно воспользоваться преимуществом прочности металла и не требующим ухода преимуществом винила. Эти комбинации, однако, неадекватны, так как виниловая оболочка часто перемещается вперед и назад по металлу (как правило, вследствие разной скорости расширения / сжатия различных материалов), что приводит к нежелательным скрипящим звукам или проблемам безопасности во время использования.Кроме того, такое сочетание традиционных материалов с пластиковым забором создает нежелательный внешний вид и противоречит преимуществам, обеспечиваемым пластиком и винилом.

Действительно, модульные системы перил, в которых используются алюминиевые направляющие и компоненты стоек, используются уже несколько лет. Преимущества этих систем перед традиционными деревянными или стальными перилами хорошо известны. Алюминиевые перила относительно легкие, недорогие, не ржавеют и могут быть окрашены в любой желаемый цвет.Как раскрыто в патенте США No. В US 4968005, который полностью включен в настоящий документ посредством ссылки, системы ограждений могут содержать полые (например, трубчатые) алюминиевые направляющие, сформированные с каналами для приема верхнего и нижнего концов пикетов. Схематическое изображение перил пикетного типа с каналами для приема пикетов показано на фиг. 2А.

Однако для систем ограждения пикетного типа обычно требуются винты для крепления каждого пикета к нижнему или верхнему рельсу. ИНЖИР. 2B - схематическая диаграмма, иллюстрирующая средства, с помощью которых типичные системы перил предшествующего уровня техники (например,g., Патент США. № 7 472 482). Как показано, винты, крепящие планки к нижнему рельсу, неадекватны, так как со временем или из-за внешних вибраций, воздействующих на систему, или из-за тепловых изменений материалов при воздействии изменяющейся погоды винты ослабнут. что приводит к снижению прочности, безопасности и / или защищенности системы.

Также известно, что стеклянные панели в сочетании с пикетами также могут быть вставлены в каналы этого типа перил, как показано, например, в U.С. Пат. № 5200240, который полностью включен в настоящий документ посредством ссылки и показан на фиг. 3А. Однако одним ограничением этой стеклянной панели и системы пикетов является то, что требуется дополнительная опора для поддержки стеклянной панели против потенциальных внешних сил, которые ожидаются во время использования, как показано на фиг. 3B.

Также известны ограждения со стеклянными, деревянными, металлическими или неметаллическими защитными панелями, например, указанные в патенте США No. № 7017320, который полностью включен в настоящий документ посредством ссылки.Такие ограждения обычно состоят из двух параллельных металлических труб с установленной между ними защитной деревянной панелью. Кроме того, известны также вертикальные панельные стеклянные стены различной конфигурации. Однако ни одна из этих систем ограждения или перил, описанных в данной области техники, не претендует на то, чтобы иметь достаточную прочность, чтобы выдерживать значительные внешние силы, действующие на панели во время использования после установки изделий.

Таким образом, предыдущие попытки не увенчались успехом и что крайне необходимо, так это системы ограждений / перил, которые являются экономичными, эстетичными, простыми в установке, практически не требуют обслуживания и способны выдерживать значительные внешние воздействия во время использования. .

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Настоящее изобретение направлено на решение описанных выше проблем путем предоставления вставных панелей (иногда называемых в данном документе «заполняющие панели»), сформированных из ячеистого ПВХ. Эти панели сконфигурированы так, чтобы помещаться между верхними и нижними рельсами существующих модульных рельсовых систем, но, в отличие от вставок или пикетов предшествующего уровня техники, они могут быть сформированы со сложными узорами или конструкциями, чтобы обеспечить высоко декоративную, практически не требующую обслуживания, но при этом высокопрочную систему перил. .

Одной из целей этого изобретения является создание легкой конструкции ограждения, которую можно легко собрать из стандартных компонентов, чтобы обеспечить привлекательную, но многофункциональную систему ограждения.

Варианты осуществления изобретения включают модульные системы ограждений, содержащие: а) один или несколько вертикальных элементов стойки; б) верхние и нижние горизонтальные ограждения с продольным панельноприемным каналом; c) одну или несколько панельных вставок из ячеистого поливинилхлорида (ПВХ), функционально сконфигурированных для вставки в каналы для приема панелей верхнего и нижнего ограждения; d) при этом после установки система способна без сбоев принимать нормальную для панели нагрузку в диапазоне от примерно 180 до примерно 350 фунтов / фут 2 .

Модульные системы ограждений по настоящему изобретению могут быть сконфигурированы так, чтобы выдерживать любой диапазон нагрузок, оказываемых на систему. Например, предпочтительные варианты осуществления могут воспринимать нагрузку, перпендикулярную панели (в вертикальном положении и приблизительно в центре панели), в диапазоне примерно 50-100 фунтов / фут 2 , 70-120 фунтов / фут 2 , 80-160 фунт / фут 2 , 150-180 фунтов / фут 2 , 175-200 фунтов / фут 2 , 181-201 фунт / фут 2 , 190-250 фунтов / фут 2 , 205-220 фунтов / фут 2 , 225-300 фунтов / фут 2 , 275-340 фунтов / фут 2 , 320-400 фунтов / фут 2 , 360-450 фунтов / фут 2 , 425-525 фунтов / фут 2 и так далее до предельной прочности, обеспечиваемой алюминиевыми перилами и комбинацией ячеистых панелей ПВХ.

Кроме того, стойки и верхние и нижние ограждения могут быть изготовлены из алюминия, имеющего минимальную прочность на разрыв около 38000 фунтов на квадратный дюйм. Предпочтительные варианты осуществления содержат экструдированные алюминиевые направляющие и стойки.

Модульные системы ограждений и панельные вставки вариантов осуществления изобретения могут содержать ячеистый ПВХ-материал, имеющий предел прочности на разрыв от примерно 2000 до 5000 фунтов на квадратный дюйм.

Предпочтительные варианты осуществления систем ограждения по настоящему изобретению содержат панели, имеющие толщину, и каналы для приема панелей верхнего и нижнего ограждения, имеющие соответствующую ширину, чтобы обеспечить посадку с натягом между панелью и каналом при вставке панели.

При желании к панелям из ячеистого ПВХ может быть добавлена ​​стеклянная панель. Использование панели из ячеистого ПВХ, покрытой стеклянной панелью, может обеспечить системы ограждений более высокой прочностью, чем использование только стекла, и может обеспечить дополнительные функции безопасности для панелей из ячеистого ПВХ, чем при использовании отдельно. Например, в некоторых вариантах осуществления, если они используются в коммерческих заведениях с балконами (например, в отелях), может потребоваться объединить лист стекла между зданием и стороной (лицевой стороной) ячеистой панели ПВХ, которая обращена к зданию, чтобы предотвратить другие , особенно детей, от лазания по панелям.Комбинация обеспечивает прозрачный вид, не вызывая серьезных проблем с безопасностью. Для дополнительной безопасности стеклянная панель может состоять из закаленного стекла. В предпочтительных вариантах осуществления канал для приема панели верхней и нижней направляющих выполнен с возможностью размещения комбинированной панели из ячеистого ПВХ и стекла и, возможно, дополнительного материала, такого как силиконовая прокладка, для защиты и фиксации стекла внутри канала.

Варианты осуществления также включают заполняющие панели для модульных систем ограждений, включающие панель из ячеистого поливинилхлорида (ПВХ), содержащую единый каркас и множество пустот на лицевой стороне панели или через нее, при этом пустоты вместе составляют менее примерно 50% возможной площади лицевой стороны панели. В предпочтительных вариантах осуществления пустоты составляют от 30 до 50% возможной площади поверхности панели, или от 25 до 40% от возможной площади поверхности, или от 10 до 80% от возможной площади поверхности панели.

В некоторых вариантах реализации панели содержат цельную раму или область из твердого материала (без вырезов), которая сплошная по периметру панели. Предпочтительно цельная рама составляет, по меньшей мере, примерно 10-20% возможной площади поверхности лицевой стороны панели. Цельная рама может составлять от 30 до 50%, от 60 до 75% или от 80 до 100% площади поверхности панели, в зависимости от желаемой конфигурации.

Настоящее изобретение также включает способы изготовления заполняющих панелей, которые могут использоваться с модульными системами ограждений, включающие: а) получение сплошной панели из ячеистого поливинилхлорида (ПВХ), имеющей по меньшей мере одну поверхность с желаемой площадью поверхности; б) вырезание или фрезерование, по меньшей мере, одной пустоты внутри или через лицевую сторону панели, при этом формируется цельная рама на лицевой стороне панели, которая составляет, по меньшей мере, примерно 10-20% площади поверхности сплошной панели; и в котором каждая пустота имеет площадь, а отношение суммы всех площадей пустот к площади поверхности сплошной панели составляет менее примерно 50:50.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

РИС. 1 - схематическая диаграмма, иллюстрирующая примерный вариант осуществления системы перил согласно изобретению, включая вставку панели и верхнюю и нижнюю направляющие.

РИС. 2А - схематическая диаграмма, иллюстрирующая типичную систему перил известного уровня техники.

РИС. 2В - схематическая диаграмма, иллюстрирующая средства, с помощью которых обычно конструируются типичные системы перил предшествующего уровня техники.

РИС. 3A - чертеж системы перил, раскрытой в U.С. Пат. № 5,200,240.

РИС. 3B - чертеж опоры для системы перил, показанной на фиг. 3А.

РИС. На фиг.4 представлена ​​схематическая диаграмма варианта осуществления системы ограждений по настоящему изобретению, включая вставку панели, верхние / нижние направляющие и боковые опорные стойки.

РИС. 5A, B и C - схематические изображения, показывающие примерную конфигурацию перил, которые можно использовать в комбинации с панельными вставками согласно изобретению.

РИС. 6A и B - схематические диаграммы, показывающие примерные варианты осуществления согласно изобретению.

РИС. 7A-F - схематические изображения примерных конфигураций панели согласно изобретению.

РИС. 8 - схематическая диаграмма, иллюстрирующая примерный вариант осуществления системы ограждений согласно изобретению, включающий две вставки из ПВХ-панелей одинакового размера и верхнюю и нижнюю направляющие.

РИС. 9 - схематическая диаграмма, иллюстрирующая примерный вариант осуществления системы ограждений согласно изобретению со вставкой из ПВХ-панели, стеклянной панелью, а также верхними и нижними направляющими.

ПОДРОБНОЕ ОПИСАНИЕ РАЗЛИЧНЫХ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ ИЗОБРЕТЕНИЯ

Теперь будет сделана подробная ссылка на различные примерные варианты осуществления изобретения.Следующее подробное описание представлено с целью подробного описания определенных вариантов осуществления и, таким образом, не должно рассматриваться как ограничение изобретения описанными вариантами осуществления. Скорее, истинный объем изобретения определяется формулой изобретения.

Варианты осуществления настоящего изобретения описаны здесь в отношении системы и конструкции ограждения, но специалист в данной области техники поймет, что изобретение этим не ограничивается. Например, возможны варианты вариантов осуществления, описанных здесь, и они могут включать приложения, относящиеся к балясинам, перегородкам, перегородкам, воротам, защитным ограждениям и любой другой такой конструкции, которая может требовать системы перил панельного типа.

РИС. 1 представляет собой схематическую диаграмму, иллюстрирующую примерный вариант осуществления системы перил согласно изобретению, включая вставку панели и верхнюю и нижнюю направляющие. Как показано на фиг. 1 представлена ​​вставка панели ограждения, содержащая сплошной лист из ячеистого поливинилхлорида (ПВХ) с прорезями в виде сквозных отверстий, стратегически вырезанными в листе, чтобы обеспечить эстетически приятную панель, имеющую превосходную прочность. Панельные вставки или просто панели вариантов осуществления изобретения могут иметь любую длину, ширину или толщину.Эти размеры могут быть выбраны для получения панели с желаемым допуском по ударопрочности.

В этом варианте осуществления панель имеет толщину ⅝ дюймов, что придает значительную прочность панели, а также обеспечивает посадку с натягом в каналах wide дюймов верхней и нижней перил. Можно выбрать другую толщину панели, например, чтобы обеспечить плотное или свободное прилегание к соответствующим каналам перил. Другие материалы (например, силиконовая полоса) могут быть добавлены между панелями и каналом ограждения для создания любого нежелательного промежутка или для обеспечения амортизации между панелью и каналом ограждения или между панелью из ячеистого ПВХ и стеклянной панелью.Толщина панели (панелей) может быть увеличена или уменьшена в зависимости от размера канала, в который, как ожидается, поместится панель (и), и / или в зависимости от желаемой величины ударопрочности, необходимой для конкретного применения. Например, сплошная панель из ячеистого ПВХ может быть более тонкой, чем панель с вырезами, но обе могут иметь одинаковый допуск на ударопрочность. В сочетании с другими материалами, например, стеклянной панелью, можно получить более тонкую панель из ячеистого ПВХ, например, 5/16 -го дюймов в сочетании со стеклянной 5/16 -дюймовой панелью, поэтому что комбинированная панель (с наложением панелей из ПВХ и стекла) поместится в швеллер перил ⅝ th .Аналогичным образом, при использовании стандартных материалов, таких как стеклянная панель ¼ и толщиной дюймов, можно использовать ячеистую панель из ПВХ толщиной ⅜ дюймов и две панели, зажатые вместе в каналах дюймов поручня и дна. рельс. Если прочность системы и ударопрочность не являются приоритетными для конкретного применения, например, для декоративного использования, регулировка толщины панели (панелей) несложна, поскольку единственное соображение будет заключаться в установке панелей в соответствующую опорную прорезь. системы ограждений.

В этом варианте осуществления для дополнительной поддержки и прочности вставка панели содержит цельную «рамку» по периметру панели. Этот «каркас» образуется при выполнении прорезей в листе сквозных отверстий путем выполнения прорезей в местах, отличных от края панели. Цельная рама или часть панели по периметру панели обеспечивает дополнительную прочность панели по сравнению с аналогичными панелями без рам или рам, которые не являются неотъемлемой частью панели или иным образом представляют собой единый сплошной кусок материала.

Например, панель может содержать вырезы, которые находятся на расстоянии не менее ½ дюйма от любого края. Варианты осуществления, представленные в данном документе, например, могут не содержать вырезов, частичных вырезов или вырезов типа сквозных отверстий, которые находятся не ближе к краю периметра панели и / или друг к другу внутри панели, чем примерно th дюймов. Может использоваться любое расстояние друг от друга или от края, но более сильными вариантами являются варианты без вырезов, частично фрезерованные вырезы, меньшие вырезы, меньшее количество вырезов или вырезы, расположенные дальше от края или другого выреза.

Конкретные примеры включают панели, у которых любой одиночный вырез отстоит от края или другой вырез, по крайней мере, на 1/16 -го , ⅛ -го , -го , ½, ⅝ -го , ¾ th , 1, 1.2, 1¼ th , 1¼ th , 1½, 1¾ th , 1 13/16 th , 1⅞ th , 2, 2¼ th , 2½, 2 13/16 th , 2 15/16 th , 2,93, 3, 3¼ th , 4, 5, 6 дюймов, и это лишь некоторые из них. Предпочтительно расстояние между вырезами и / или краями панели обеспечивает, по меньшей мере, примерно 1 или 1.2 дюйма ячеистого ПВХ-материала и наиболее предпочтительно около 1½ дюйма материала. Точно так же увеличение размера и / или количества вырезов также снизит прочность панели. В предпочтительных вариантах осуществления площадь поверхности передней или задней стороны (лицевой стороны) панели содержит по меньшей мере 30% материала и 70% пустот. Более предпочтительно это соотношение составляет по меньшей мере примерно 35:65, 40:60, 45:55, 50:50, 60:40, 65:35, 70:30, 75:25, 80:20, 90:10, 95: 5. . . 100: 0, но может быть меньше для некоторых приложений или любое другое соотношение.

Наиболее предпочтительные варианты осуществления содержат панели из ячеистого ПВХ толщиной примерно от до дюймов, имеющие несколько фрезерованных вырезов или прорезанных сквозных отверстий, которые составляют не более примерно 65% площади поверхности передней стороны панели и имеют по крайней мере, около 1 дюйма ячеистого ПВХ между каждым вырезом (будь то полное сквозное или частично проложенное отверстие) в панели.

Другой вариант осуществления включает панель из ячеистого ПВХ с единственным вырезом в середине панели, оставляющим по меньшей мере примерно 1 или 1.Конфигурация «рама» 5 дюймов. Вырез может иметь любую форму, включая прямоугольную, квадратную, овальную, круглую и т.д. Такая панель «рамочного» типа может быть перекрыта стеклянной панелью, чтобы обеспечить повышенную прочность системы перил, содержащей комбинацию, а не только стеклянную панель, но при этом обеспечить те же или аналогичные эстетические преимущества использования одного стекла.

РИС. 4 представлена ​​схематическая диаграмма другого варианта осуществления настоящего изобретения.Как показано, дополнительная прочность может быть придана системам ограждений за счет дополнительной поддержки вертикальных краев панели в соответствующих каналах опорных стоек. Таким образом, все четыре края панели поддерживаются внутри алюминиевой системы рельсов и стоек посредством каналов для приема панелей, проходящих в продольном направлении через рельсы и стойки. При желании также можно установить панели только на опорные стойки, а не на перила.

РИС. 5A, B и C - схематические изображения, показывающие примерную конфигурацию перил, которые можно использовать в комбинации с панельными вставками согласно изобретению.ИНЖИР. 5А - вид в разрезе системы перил этого варианта осуществления. На виде показаны верхняя и нижняя направляющие, состоящие из полой алюминиевой конфигурации и вставки панели перил. Хотя было обнаружено, что системы алюминиевых перил обеспечивают исключительную прочность и модульность, с панелями из ячеистого ПВХ можно использовать любой тип системы перил. Например, поручни, нижние поручни и опорные стойки, а также вертикальные и горизонтальные опорные элементы для ворот могут быть изготовлены из дерева, пластика, винила, композитов, винила с алюминиевым армированием и т. Д.Например, можно использовать материалы, прочность на разрыв которых немного выше или примерно такая же, как у используемых ячеистых панелей ПВХ (вместо 10-кратного, как алюминий), такие как перила из сплошного ячеистого ПВХ с панелью. -приемный канал достаточной глубины для предотвращения смещения панели (под давлением) с верхней и / или нижней направляющих. Возможно, что верхняя / нижняя направляющая из ячеистого ПВХ, способная принимать 2–4 дюйма каркаса ячеистой панели из ПВХ, будет удовлетворять более высокие требования к расчетной нагрузке (180–350 фунтов / фут 2 и выше).

Предпочтительным материалом для систем ограждений является высокопрочный конструкционный алюминиевый сплав, такой как любой из сплавов серии 6XXX Alcoa Engineered Products, например сплав 6005-T5, 6061-T6, 6063-T5 и т. Д., С минимальным около 38000 фунтов на квадратный дюйм предел прочности на растяжение. Изобретение включает предпочтительные варианты осуществления системы ограждений, включающие системы алюминиевых ограждений от S.T.A.R.® (защелкивающиеся алюминиевые перила) System International, Ltd., в которых используются сплавы типа 6ХХХ. Алюминиевый S.Перила T.A.R.® обычно сочетаются с заполнением из алюминиевых материалов, которые обычно представляют собой алюминиевые планки. Заполняемая область на основе алюминия системы ограждений S.T.A.R.® спроектирована так, чтобы выдерживать горизонтальную сосредоточенную нагрузку в 200 фунтов на один квадратный фут, однако некоторые системы перил S.T.A.R.® демонстрируют низкую скорость восстановления при воздействии значительного давления.

Например, в литературе говорится о восстановлении только 80% исходного положения узла рельса, который подвергался нагрузке в 100 фунтов.на линейную опору, приложенную горизонтально в течение пяти минут к верхнему поручню перил STAR®, протяженностью 96 дюймов от центра стойки до центра стойки, высотой 42 дюйма от основания до верхней части ограждения, имеющей верх направляющая диаметром 2,375 дюйма с прорезью 0,625 дюйма, алюминий in. × ⅝in. трубчатые планки, расположенные с интервалом 4– дюймов с интервалом дюймов, опорные стойки включают 2– дюймов дюймов × 2– дюймов дюймов алюминиевые трубки толщиной 0,09 дюйма, приваренные к мм толщиной дюймов. алюминий 5 дюймовОпорная плита × , дюймов × 4 дюйма × 8 дюймов в пазу ¼ дюймов × 8 дюймов, обработанный через основание стойки и приваренный к основанию стойки. столб и опорная плита и выровнено спереди назад, базовая пластина, имеющие три ½in. отверстия диаметром одинаково расположены по обе стороны от каждой стойки, а опорная плита прикреплена к бетону на шесть ½ дюйма. × 4-дюймовые клиновые анкеры.

Толщина сторон алюминиевых трубок, используемых в перилах и стойках, может быть любой, при этом большая толщина обеспечивает максимальную прочность.Например, 0,050, 0,060, 0,070, 0,080, 0,090, 0,100, 0,110, 0,120, 0,130, 0,140, ​​0,150 дюйма и т.д. можно использовать для толщины перил и / или стоек, причем 0,080-0,120 является весьма предпочтительным. Алюминиевые перила в сочетании с панелями из ячеистого ПВХ, описанными в данном документе, обеспечивают полные системы ограждений, способные выдерживать давление до и более 350 фунтов / фут 2 , действующее перпендикулярно поверхности установленной панели примерно в ее центре.

Как показано, вставка панели ограждения вставляется в канал для приема панели каждой из верхней и нижней направляющих.Размеры верхней и нижней направляющих не критичны, если соответствующие каналы для приема панелей достаточно глубоки, чтобы обеспечить достаточную опору для панели. ИНЖИР. 5B показывает вид в разрезе верхнего ограждения в сочетании с панельной вставкой. Как показано, панель вставляется во внутренний канал верхней направляющей и удерживается в канале посредством посадки с натягом. Здесь панель имеет толщину дюймов, а соответствующий внутренний канал верхней направляющей содержит отверстие такого же размера.Хотя сам канал в целом немного больше, чем толщина панели, канал содержит упорные элементы внутри канала для контакта с панелью при вставке в канал. Опорные элементы не являются обязательными, и размер полости также может быть больше, чем толщина панели, например, если требуется дополнительный материал, вставленный в канал, то есть вторая панель и / или материалы для амортизации контакта между панелью. (s) и канал и / или абатменты. Глубина канала тоже не критична.Канал может быть глубже, чем размер вставленной панели (как показано), или может быть сконфигурирован так, чтобы панель контактировала с верхней внутренней поверхностью канала. Может быть желательно, чтобы панель контактировала как можно больше и с как можно большим количеством поверхностей внутри канала для повышения устойчивости системы. Как показано на фиг. 5C представлен вид в разрезе примерной нижней перила. Подобно верхней направляющей, отверстие канала приема панели может быть примерно того же размера, что и толщина панели, чтобы обеспечить посадку с натягом между компонентами.

РИС. 6A и B - схематические диаграммы, показывающие примерные варианты осуществления согласно изобретению. Как предусмотрено, любое количество панельных вставок может быть использовано в системе ограждений согласно изобретению. Кроме того, можно использовать панель любого размера или формы. Более того, можно использовать несколько панелей, соответствующих одному сегменту рельса. Панели не обязательно должны иметь прямоугольную или квадратную форму и могут быть сконфигурированы для использования с уклоном, например, для использования в сочетании с системой перил лестницы.

Например, как показано на фиг. 6A, панели могут быть сконфигурированы для обеспечения вертикальных прямоугольников в системе. Как показано на фиг. 6B, также могут быть предусмотрены панели квадратной формы, а также горизонтальные прямоугольники. Хотя одна панель для каждого сегмента рельса показана на фиг. 6A и 6B, также возможно несколько панелей на сегмент. Например, вместо четырех сегментов направляющих (фиг. 6A), каждый из которых содержит одну панель, всего четыре панели, один или несколько из четырех сегментов направляющих могут содержать несколько панелей. Если четыре панели используются в каждом из четырех сегментов рельса, то полная система перил будет содержать шестнадцать панелей. Размеры и формы панелей также могут быть смешаны и / или согласованы в рамках любой конкретной системы перил.

Кроме того, доступны стандартные алюминиевые направляющие различной длины. Панели могут поставляться как готовые компоненты для совместимости с такими системами. Например, стандартная длина панелей согласно изобретению может включать любую длину для размещения в системе ограждений, где расстояние между центрами двух стоек составляет от 16¾ мм до примерно 22¾ мм или от 28¾ мм от до 34¾ мм. , или 40¾ th до 46¾ th , или 52¾ th до 58¾ th дюймов.Например, стандартные панели могут иметь длину 12, 18, 24, 30, 36, 42, 48 и 54 дюйма для совместимости с вышеупомянутой длиной перил.

Возможны многочисленные конфигурации вырезов для панелей согласно изобретению. Фиг. 7A-F - схематические изображения примерных конфигураций, которые можно использовать. Как показано, каждая из приведенных в качестве примеров конфигураций панелей может иметь стандартный размер, например, 37⅝ дюймов в высоту и 48 дюймов в длину. Другой стандартный размер может быть 36⅝ th на 45¾ th дюймов.Более того, внешние размеры ячеистых панелей ПВХ могут быть сконфигурированы для совместимости с любой стандартной системой перил, например, системами высотой 36 или 42 дюйма при измерении от земли (палуба, крыльцо, пол или другая поверхность, на которой находится система установлена) до верхней части поручня системы перил при установке.

На ФИГ. 7A, панель размером 37⅝ th на 48 дюймов содержит пустоты, которые составляют не более чем примерно 50% площади поверхности лицевой стороны показанной панели.Более конкретно, при этих размерах длины и высоты, если бы панель этого размера была сплошным элементом из ячеистого ПВХ, общая площадь поверхности одной стороны панели была бы примерно 1800 на 2 . Как и в любом варианте осуществления, описанном или предполагаемом в данном документе, пустоты могут быть сквозными или отведены полностью или частично. Вырезы могут быть сформированы путем вырезания или фрезерования определенного участка сплошного листа ячеистого ПВХ, или вся панель может быть сформирована с помощью других средств обработки, например, с использованием техники формования.Конфигурация с фрезерованием обычно обеспечивает дефекты внешнего вида поверхности панели, которые можно отшлифовать, однако такие дефекты могут быть желательны в определенных областях применения, особенно когда предпочтителен вид дерева.

Обычно панель содержит участок из твердого материала (то есть без вырезов) по периметру панели, иначе называемый рамой, которая является неотъемлемой частью панели. Нет необходимости иметь сплошной периметр вокруг панели, но благодаря такой конфигурации реализуются преимущества.Например, сплошной периметр или цельная рама обеспечивает средства для вставки панели в верхние и нижние направляющие и / или боковые стойки. Обеспечивая посадку с натягом в одном или нескольких из этих мест, общая прочность системы перил может быть увеличена. Кроме того, за счет создания рамы, составляющей единое целое с панелью, т.е. сформированной как одно целое с общей конфигурацией вырезов, прочность системы дополнительно увеличивается по сравнению с панелями, которые могут быть вставлены в раму, которая затем, в свою очередь, вставляется перила, так как меньше стыков, которые могут привести к выходу из строя во время использования системы.В варианте осуществления, показанном на фиг. 7А, цельная рама содержит: секцию панели для вставки в верхние перила, размер которой составляет около 3 дюймов вдоль 48 дюймов. длинный верхний край панели, секции панели шириной около 2 дюймов по высоте 37⅝ и высотой дюймов (правая и левая стороны) и нижняя часть панели, длина которой составляет около 2 дюймов или более. нижняя часть 48 дюйм. нижний край панели, то есть участок или край панели, который будет вставлен в соответствующую нижнюю направляющую.

Часть панели, предназначенная для рамы, обычно составляет или составляет по меньшей мере около 5% площади поверхности одной стороны панели. Предпочтительно, рама составляет около 10%, около 15%, около 20% или около 25% или любое количество от 10 до 25% площади поверхности лицевой стороны сплошной панели (т.е. без фрезерования или вырезов). Другими словами, при запуске с панелью желаемого размера, например, 48 × 37,5 дюймов, которая имеет начальную площадь поверхности около 1800 дюймов 2 на передней или задней стороне, площадь поверхности области рамки полученной панели (панель с вырезанными частями) должна составлять не менее 5% (90 из 2 ), 10% (180 из 2 ) и т. д.

Пористый ПВХ-материал между прорезями в этом варианте осуществления обычно больше примерно 1 дюйма, предпочтительно примерно 1,1 дюйма, 1,2 дюйма, 1,25 дюйма, 1,3 дюйма, 1,4 дюйма, 1½ дюйма, 2 дюйма, 2,5 дюйма или любой ширины. от примерно ¼ дюйма до примерно 4 дюймов. Действительно, материал между пустотами (или между пустотами и рамой) может иметь любую ширину, постоянную или непоследовательную, в диапазоне от примерно about дюйма до примерно 10 дюймов. Если ширина находится на нижнем конце этого диапазона или приближается к нулю, может быть реализовано снижение прочности системы, которое, возможно, придется компенсировать другим способом для определенных приложений.Хотя это не указано на фиг. 7А панель имеет толщину около мм и дюймов. Может использоваться панель любой толщины и любое расстояние между вырезами или между вырезами и рамой. Как правило, прочность системы ограждений может быть увеличена при использовании материала максимальной толщины и ширины. Вставные панели изобретения могут быть сформированы с любыми подходящими размерами в зависимости от желаемого применения. Типичная толщина панели (включая исходный материал панели) будет в диапазоне примерно 0.От 25 дюймов до 1 дюйма. В конкретном варианте осуществления, подходящем для существующих алюминиевых систем ограждения канала, толщина составляет около 0,625 дюйма. Более толстые панели, например в диапазоне около 2-4 дюймов, также могут быть желательны для конкретных применений. Выбор толщины панели - это всего лишь еще один фактор, который следует учитывать при производстве панелей, способных выдерживать возможные нагрузки давления, оказываемые на панели во время использования. Кроме того, необходимо учитывать стоимость, так как, как правило, для более толстых панелей требуется больше ячеистого ПВХ и увеличивается стоимость.

Другие примерные панели представлены на фиг. 7Б-Ф. Каждая панель имеет те же внешние размеры, что и панель на фиг. 7А. Точно так же пустоты (частичные или полные вырезы) в этих панелях также составляют не более примерно 50% площади поверхности лицевой стороны показанной панели. Соответственно, в этих вариантах осуществления площадь поверхности, занимаемая вырезами, составляет не более примерно 900 кв. Дюймов. Эти панели также имеют толщину примерно от 90 426 до 90 427 дюймов, но могут быть изготовлены в более тонких или более толстых вариантах. Интегральные размеры рамы в этих вариантах осуществления выбираются таким образом, чтобы площадь поверхности рамы составляла по меньшей мере 7% или более и до примерно 25% от возможной площади поверхности, предусмотренной перед подготовкой панели. Ячеистый ПВХ-материал между прорезями (или между прорезями и цельной рамой) в этих вариантах осуществления обычно имеет размер больше примерно 1 дюйма и не больше примерно 4 дюймов, например, ширину примерно 1½.

Перила могут быть установлены в качестве ограждения дворов, как с воротами, так и без них; системы могут быть установлены как внутренние или внешние перила, например, на крыльцах, террасах и / или лестницах; и системы могут быть установлены с вертикальными стойками или без них и как одни ворота, или любая комбинация вышеперечисленного.Более того, варианты осуществления ворот и сегментов ограждения / перил могут не содержать пустот между направляющими и панелями и / или между боковыми стойками (или другим боковым / вертикальным опорным элементом), например, может поддерживаться цельная рама панели. со всех сторон или опираясь на верхние и нижние перила и заподлицо с внешней поверхностью боковых стоек, или заподлицо с внешней поверхностью верхних / нижних перил и поддерживаются в канале в вертикальных стойках или боковых опорных элементах.

Как показано на фиг.9, стеклянная панель может быть включена в состав ячеистых ПВХ-панелей в вариантах осуществления системы ограждений согласно настоящему изобретению. Использование панели из ячеистого ПВХ, покрытой стеклянной панелью, может обеспечить системы ограждений более высокой прочностью, чем использование только стекла, и может обеспечить дополнительные функции безопасности для панелей из ячеистого ПВХ, чем при использовании отдельно. Например, в некоторых вариантах осуществления, если они используются в коммерческих заведениях с балконами (например, в отелях), может потребоваться объединить лист стекла между зданием и стороной (лицевой стороной) ячеистой панели ПВХ, которая обращена к зданию, чтобы предотвратить другие , особенно детей, от лазания по панелям.Комбинация обеспечивает прозрачный вид, не вызывая серьезных проблем с безопасностью. Для дополнительной безопасности стеклянная панель может состоять из закаленного стекла. В предпочтительных вариантах осуществления канал для приема панели верхней и нижней направляющих выполнен с возможностью размещения комбинированной панели из ячеистого ПВХ и стекла и, возможно, дополнительного материала, такого как силиконовая прокладка, для защиты и фиксации стекла внутри канала.

Некоторые варианты осуществления изобретения могут быть изготовлены из предварительно сформированных листов ПВХ или ячеистого ПВХ.Ячеистый ПВХ, производимый компанией AZEK®, является предпочтительным, который обеспечивает материалы посредством процесса экструзии свободной пены с получением материала, который примерно вдвое меньше плотности обычного ПВХ. Затем материал охлаждают, чтобы сформировать твердый поверхностный слой, устойчивый к царапинам, и весь материал имеет предел прочности на разрыв примерно от 2000 до 5000 фунтов на квадратный дюйм. На листах ячеистого ПВХ можно вырезать узоры с помощью стальной насадки или водяной струи. Это позволяет изготавливать очень сложные и / или индивидуальные узоры, но при этом панели с превосходной прочностью.В особенно эффективном производственном методе шаблоны вырезаются с использованием станка с ЧПУ для получения стабильных, воспроизводимых результатов экономичным способом. Кроме того, использование станка с ЧПУ также позволяет практически мгновенно переключаться с одного шаблона на другой.

Следующий способ является одним из способов подготовки заполняющих панелей по изобретению:

1. Подготовьте конфигурацию панели в компьютерной программе проектирования, такой как AUTOCAD® или аналогичной программе для рисования.

2.Введите данные компьютерной программы проектирования в станок с ЧПУ, чтобы сделать вырезы в панели.

3. Загрузите в станок с ЧПУ лист твердого ячеистого ПВХ, закрепленный вакуумом.

4. Запустите станок с ЧПУ и программу для вырезания материала из панели.

5. При необходимости отшлифуйте и осмотрите панель на предмет дефектов.

6. По желанию окрасить панель.

При желании панели можно подготовить вручную, например:

1. Подготовьте конфигурацию панели в компьютерной программе проектирования, такой как AUTOCAD® или аналогичной программе для рисования.

2. Распечатать рисунок.

3. Используя настольную пилу, вырежьте панель из ячеистого ПВХ, чтобы получить желаемые внешние размеры ожидаемой панели заполнения.

4. Перенести чертеж на вырезание панели заполнения.

5. Вырезанные под углом молдинги из ПВХ в соответствии с конфигурацией рисунка на филенке.

6. Приклейте молдинги из ПВХ с помощью ПВХ-цемента к панели заполнения.

7. По желанию можно закончить шлифовкой и / или покраской филенкой и накладкой.

Вышеописанный ручной метод также может быть изменен путем использования инструмента трассировки для удаления секций заполняющей панели в соответствии с конкретной конфигурацией компьютерной программы проектирования mk.Такой инструмент обычно обеспечивает панель с внешним видом, подобным дереву, что может быть желательно для определенных приложений, где клиент желает более изысканного вида. Удаленные секции в любом варианте осуществления, описанном здесь, могут быть сквозными отверстиями или надрезами, которые позволяют разрезать одну сторону панели, оставляя другую сторону нетронутой (частичный разрез).

Другой возможный способ производства, более реалистичный для массового производства, - это подготовка штампа для «штамповки» желаемой конфигурации в сплошной лист ячеистого ПВХ.Этот метод быстрее, чем ручная или компьютерная резка, так как необходимая конфигурация вводится в панель или сквозь нее с помощью острого инструмента типа дырокола, прижимая инструмент к поверхности панели, чтобы вырезать и вырезать желаемые пустоты. Этот метод также может обеспечить более чистые кромки в местах резания по сравнению с фрезерованием или другими методами резания.

Возможно, для панелей могут быть использованы другие материалы, включая полистирол, АБС (акрилонитрил-бутадиенстирол), полиамиды, полипропилен, полиэтилен и поливинилхлорид (ПВХ), изготовленные с указанной прочностью, необходимой для конкретного применения.Более того, такие пластмассы могут быть усилены короткими волокнами и также могут быть подвергнуты литью под давлением.

Следует понимать, что, хотя в типичных модульных системах ограждения используются алюминиевые направляющие и опорные компоненты, вставки в панели по настоящему изобретению могут использоваться с любой модульной системой, в которой используются любые материалы, включая другие металлы, дерево, термопласты и т. Д.

Проверка ударопрочности

Испытания на ударопрочность систем ограждения настоящего изобретения.В частности, в системах алюминиевых ограждений S.T.A.R.® были установлены несколько конфигураций ячеистых панелей из ПВХ, которые подвергались различным нагрузкам.

Системы S.T.A.R.® включают верхние и нижние направляющие, вертикальные стойки и кронштейны для крепления направляющих к стойкам. Верхние направляющие имели высоту 2 дюйма и ширину 2 1/2 дюйма и были изготовлены из алюминиевого профиля. Верхняя направляющая имела паз (канал) и шириной дюймов, расположенный продольно по длине верхней направляющей для приема заполняющей панели.Длина верхних рельсов составляла 47-½ дюйма для систем между стойками и 50 дюймов для систем над столбами. Нижние рельсы размером 1 дюйм в высоту и 1 1/2 дюйма в ширину и 48 дюймов в длину были изготовлены из штампованного алюминия. Нижние рельсы также включали в себя приемный канал для панели шириной 42 и шириной дюймов.

В состав системы входили кронштейны для крепления рельсов к стойкам, которые представляли собой отливки из алюминия S.T.A.R.®. Столбы представляли собой полые алюминиевые профили из S.T.A.R.®, приваренные к 4-дюймовым квадратным монтажным пластинам - 2- -й квадрат дюймов для верхней направляющей между системами стоек и 1--й квадрат дюймов для верхней направляющей над стойками.Один стальной крепеж с плоской головкой под шайбу Phillips №8 × ½ дюйма использовался для крепления кронштейна к направляющей, а три самосверлящих стальных крепежа с плоской головкой под шайбу Phillips размером 8 × 1 дюйм использовались для крепления направляющей к панели при 18-дюйм. до 20 дюймов, по центрам.

Шесть конфигураций заполняющих панелей были независимо протестированы с системами алюминиевых ограждений S.T.A.R.®. Каждая панель имела толщину 42 мм, дюймов, ширину 45– дюймов и высоту 36– дюймов.Каждая панель была изготовлена ​​из ячеистого ПВХ с высокой разводкой. Дополнительные сведения о каждой конфигурации панели представлены ниже:

Панель

Wave - состоит из примерно девяти рядов и трех столбцов с 12-дюймовыми закругленными пазами шириной примерно 1,5 дюйма (пустоты, которые представляли собой вырезы для сквозных отверстий). Граница или «рамка» волновой панели составляла 3 дюйма вверху, 2 дюйма с левой и правой сторон и 1½ дюйма внизу панели. Твердые участки материала в панели составляли примерно от 1.От 2 до 2,93 дюйма в ширину, в среднем около 1¾ дюйма. Отношение пустотного материала к твердому на площади поверхности этой волновой панели составляло примерно 50:50 или меньше.

Панель «Водопад» - состоит из примерно трех рядов и семи столбцов шириной примерно 4 дюйма и 9 13/16 дюймов высотой дюймов 2-дюймовые закругленные арочные пустоты (вырезы сквозного типа). Граница или «рамка» панели «Водопад» имеет размеры 2-1 5/16 и дюймов вверху, 2¼ дюймов с левой и правой сторон и 2 дюйма внизу панели.Твердые участки материала в панели (между пустотами) имели ширину примерно от 2¼ до дюймов. Отношение пустотного материала к твердому на поверхности этой водопадной панели составляло примерно 50:50 или меньше.

Квадратная панель - состоит из примерно шести рядов по семь 3⅞ мм высотой дюймов, 3 «квадратных» пустот размером 11/16 дюймов шириной дюймов (прорези сквозного типа) и двух вертикальных щелей размером 1 5/16 ширина дюймов на высоту 32 дюйма. Граница или «рамка» квадратной панели составляла 3 дюйма вверху, 2 дюйма с левой и правой стороны и 1,5 дюйма внизу.Твердые участки материала в панели (между пустотами) имели ширину примерно 1 13/16 дюймов. Отношение пустотного материала к твердому на площади поверхности этой панели Squares составляет примерно 50:50 или меньше.

Стрелочная панель - состоит из примерно четырех прямоугольных квадрантов, содержащих угловые прорези шириной 1,5 дюйма (прорези для сквозных отверстий). Граница или «рамка» панели со стрелками составляла 3 дюйма вверху и 2 дюйма слева, справа и внизу. Твердые части материала в панели (между пустотами) имели ширину около 1,5 дюйма.Отношение пустотного материала к твердому на поверхности этой стрелочной панели составляет около 50:50 или меньше.

Витражная панель - состоит из примерно двенадцати колонн с примерно четырьмя пустотами неправильной формы (вырезы со сквозными отверстиями). Граница или «рамка» витражной панели имела размер 3 дюйма вверху, 2 дюйма с левой и правой стороны и 1½ дюйма внизу панели. Твердые части материала в панели (между пустотами) имели ширину около 1,5 дюйма. Отношение пустотного материала к твердому на площади поверхности этой витражной панели составляет примерно 50:50 или меньше.

Панель Chippendale - состоит из примерно четырех треугольных квадрантов, содержащих щели шириной 2 дюйма (прорези для сквозных отверстий). Граница или «рамка» панели Chippendale имеет размер 3¼ th дюймов вверху, 1⅞ th дюймов с левой и правой стороны и 2 13/16 th дюймов внизу панели. Твердые части материала в панели (между пустотами) имели ширину около 1,5 дюйма. Отношение пустотного материала к твердому на поверхности этой панели из чиппендейла составляет примерно 50:50 или меньше.

Узлы ограждения были установлены и испытаны как отдельные секции ограждения с концевыми стойками, закрепленными на жестких вертикальных стойках. Преобразователь крепится к независимому системе отсчета находились в положение, чтобы записать движение в ограждении-заливке панели в центре приложения нагрузки для определения остаточного прогиба панели.

Каждый образец для испытаний был проверен перед испытанием для проверки размера и общего состояния материалов, сборки и установки.До тестирования не было обнаружено потенциально компрометирующих дефектов. Был приложен и снят предварительный натяг примерно 50% расчетной нагрузки. Была приложена начальная нагрузка примерно 20% от расчетной, и преобразователь был обнулен. Затем нагрузка прикладывалась с постоянной равномерной скоростью до достижения 2,0-кратной расчетной нагрузки не менее чем за 10 секунд, а затем сбрасывалась. После предоставления минимального периода в одну минуту для стабилизации нагрузка была повторно приложена к начальному уровню нагрузки, используемому в начале процедуры нагружения, и отклонения были записаны и использованы для анализа восстановления.Затем нагрузка увеличивалась с постоянной равномерной скоростью до достижения 3,57-кратной расчетной нагрузки или до тех пор, пока не произошел отказ. Время тестирования непрерывно записывалось от приложения начальной тестовой нагрузки до достижения максимальной тестовой нагрузки. Измерения проводились и записывались, при этом все измерения нагрузки и смещения производились перпендикулярно рельсу (горизонтально).

Результаты тестирования представлены ниже в таблицах 1-6 для каждой панели. Расчетный уровень (DL) составлял 50 фунтов / кв. футов в центре заполняющей панели.Уровень нагрузки указывает на целевую тестовую нагрузку. Тестовая нагрузка указывает на фактическую приложенную нагрузку на заданном уровне нагрузки (целевом). Истекшее время (E.T.) - это количество времени до начала теста с нулевым значением, установленное, когда преобразователи и датчик нагрузки были обнулены.

ТАБЛИЦА 1 Wave PanelTest No. 1 - Wave Panel Уровень нагрузки Испытательная нагрузка (фунты) E.T. (мин: сек) Смещение (дюймы) Начальная нагрузка 1000: 000,00 2,0 × DL (100 фунтов) 100 00: 13-00: 141,74 Начальная нагрузка 1002: 51-03: 180.063,6 × DL (180 фунтов) 180-18204: 18-04: 21> 100% извлечение

ТАБЛИЦА 2 Waterfall PanelTest No. 2 - Waterfall Panel Уровень нагрузки Испытательная нагрузка (фунты) E.T. (мин: сек) Рабочий объем (дюймы) Начальная нагрузка 1000: 000,00 2,0 × DL (100 фунтов) 100-10200: 22-00: 301,11 Начальная нагрузка 9-1004: 23-05: 090,0 13,6 × DL (180 фунтов) 180-18106: 03-06: 0599% Восстановление

ТАБЛИЦА 3 Квадраты PanelTest No. 3 - Squares Panel Уровень нагрузки Тестовая нагрузка (фунты) E.T. (мин: сек) Смещение (дюймы) Начальная нагрузка 1000: 000,002,0 × DL (100 фунтов) 100-10400: 27-00: 461,04 Начальная нагрузка 1003: 15-03: 36-0,013,6 ​​× DL ( 180 фунтов) 180-18104: 30-04: 31> 100% извлечение

ТАБЛИЦА 4 Стрелка Панель Тест № 4 - Стрелка Панель Уровень нагрузки Тестовая нагрузка (фунты) ET (мин: сек) Рабочий объем (дюймы) Начальная нагрузка 1000: 000,002,0 × DL (100 фунтов) 102-10700: 23-00: 421,11 Начальная нагрузка 1003: 12-03: 34-0,033,6 × DL (180 фунтов) ) 182-18704: 09-04: 13> 100% восстановление

ТАБЛИЦА 5 Витражная панель5 - Витраж Уровень нагрузки Испытательная нагрузка (фунты) E.T. (мин: сек) Рабочий объем (дюймы) Начальная нагрузка 1000: 000.00 2.0 × DL (100 фунтов) 100-10100: 23-00: 241.09 Начальная нагрузка 1003: 27-03: 420.013.6 × DL (180 фунтов) 180-18504 : 16-04: Восстановление 2099%

ТАБЛИЦА 6 Панель Chippendale Тест № 6 - Панель Chippendale Уровень нагрузки Тестовая нагрузка (фунты) ET (мин: сек) Смещение (дюймы) Начальная нагрузка1000: 000,002,0 × DL (100 фунтов) 100-10100: 25-00: 271,48 Начальная нагрузка 1004: 56-05: 13-0.033,6 × DL (180 фунтов) 180-20405: 46-05: 56> 100% восстановление

Использование критериев эффективности восстановления при прогибе 75% при 2,0-кратной расчетной нагрузке и выдерживании предельной нагрузки в 2,5 раза превышающей расчетную нагрузку (3,6-кратный коэффициент). фактически использованный), результаты испытаний подтверждают соответствие заполняющих панелей требованиям к расчетной нагрузке Международного строительного кодекса 2006 года и Международного жилищного кодекса 2006 года, выпущенного Международным советом по кодам, которые полностью включены в настоящий документ посредством ссылки.

Кроме того, было замечено, что панель Chippendale в сочетании с алюминиевым ограждением STAR® была способна выдерживать нагрузку более 360 фунтов / фут 2 перед смещением из приемного канала перил, что является показательным. необычайно прочной системы перил. Предпочтительные варианты осуществления настоящего изобретения содержат панели из ячеистого ПВХ, способные противостоять силам в диапазоне примерно 180-360 фунтов / фут 2 давления, оказываемого перпендикулярно поверхности панели примерно в центре панели, без сбоя системы, что, например, .g., может включать в себя выскакивание одной или нескольких панелей из перил, поломку или растрескивание панели, изгиб панели или иное искажение без возврата к требуемому проценту от ее исходной формы (например, степень восстановления 75% или 80% и ниже может указывать на отказ в соответствии с некоторыми строительными нормами, в то время как 75% или 80% и выше могут быть пройдены в соответствии с другими), или система иным образом выходит из строя или требует ремонта. При установке в системы ограждений предпочтительными являются панели, способные подвергаться давлению, превышающему 200 фунтов / фут 2 , и обеспечивать восстановление после прогиба 85–100% или более.Особенно предпочтительны такие панели, которые можно подвергнуть воздействию 250-350 фунтов / фут 2 , а затем восстановить до 90% или выше, 95% или выше, 98% или выше, 99% или выше, или даже 100%. Важно отметить, что может использоваться любая конфигурация, удовлетворяющая указанным здесь руководящим принципам для обеспечения системы ограждений повышенной прочности, и изобретение не ограничивается формами, конструкциями или рисунками предоставленных конфигураций. Действительно, панели из ячеистого ПВХ можно вырезать или придать им любой дизайн, включая при желании монограммы.

Настоящее изобретение было описано со ссылкой на конкретные варианты осуществления, имеющие различные особенности. Специалистам в данной области техники будет очевидно, что различные модификации и изменения могут быть сделаны в практическом применении настоящего изобретения без отступления от объема или сущности изобретения. Специалист в данной области техники поймет, что эти особенности могут использоваться по отдельности или в любой комбинации на основе требований и спецификаций данного приложения или проекта.Другие варианты осуществления изобретения будут очевидны специалистам в данной области техники из рассмотрения описания и практики изобретения. Представленное описание изобретения носит просто иллюстративный характер, и, таким образом, предполагается, что варианты, которые не отклоняются от сущности изобретения, находятся в пределах объема изобретения.

Лист ПВХ с V-образными пазами толщиной ½ дюйма I Elite Trimworks

Выбор правильного материала для наружного применения?

ПВХ - отличный материал для любого наружного применения.Это продукт, не требующий ухода и не требующий покраски. ПВХ - прочный материал, который может подвергаться воздействию воды и не портится из-за гниения, погоды или насекомых. Это также правильный выбор, если вы планируете установить в помещении, где существует вероятность контакта обрезков с землей или постоянного контакта с водой.

МДФ означает древесноволокнистую плиту средней плотности, конструкционный продукт из дерева, идеально подходящий для внутренних работ. МДФ обладает большей стабильностью, чем цельная древесина, поскольку не имеет волокон и не расширяется и не сжимается так же сильно, как древесина.Покраска МДФ очень проста, так как он принимает любую краску и может быть окрашен в любой цвет. Большинство наших продуктов для интерьера окрашены в белый цвет и готовы к покраске после установки.

Выбор между досками или листами.

Планки идеально подходят для ситуаций, когда вам нужно покрыть большие площади, например потолки, акцентные стены или целые комнаты от пола до потолка. Доски изготавливаются с соединениями Shiplap или Tongue & Groove для бесшовной установки. Доски укладываются так же, как паркет, и их можно расположить в шахматном порядке, чтобы не образовывались длинные неприглядные швы.Планки Tongue & Groove обычно изготавливаются из более толстого материала и могут быть установлены на стену без гипсокартона непосредственно на каркасные стойки.

С другой стороны, простыни - хорошая идея, если вам нужно покрыть длинную стену и швы не будут большой проблемой. Они также идеально подходят для производителей мебели и мебели, где они будут использоваться в качестве подкладок или на дверях шкафов. Наши листы производятся таким образом, что стороны листов стыкуются внахлест, чтобы беспрепятственно стыковаться со следующим листом, однако всякий раз, когда два листа встречаются на конце бортика или канавки, вы можете заметить шов.В отличие от досок, которые соответствуют кривизне стены, листы имеют тенденцию встречаться под немного разными углами.

Листы не так хороши для потолков, если вы не используете их в приложении Beamed Ceiling, где швы не видны. Листы можно заказать с различными профилями стыков, размерами листов и толщиной листов. Бусинки или канавки можно заказать как в горизонтальном, так и в вертикальном направлении.

Еще одна вещь, о которой следует помнить при работе с листами, - это стоимость доставки. Из-за своего размера листы всегда будут отправляться транспортом (обычным перевозчиком) на салазках.Поскольку стоимость доставки рассчитывается на основе занимаемой площади на полу грузовика, независимо от того, заказываете ли вы один лист или 50 листов, стоимость аналогична.

Выбор правильного лицевого профиля в соответствии с вашим дизайном и стилем
V-образная канавка —- Никелевый зазор —- Бусины

Лицевой профиль с V-образной канавкой:

V-образная канавка более традиционна и больше похожа на доски или паркет, чем другие варианты, благодаря скосу, проходящему по боковым краям досок.Доски могут быть установлены со случайными торцевыми соединениями с одинаковыми или ступенчатыми интервалами, как пол. С V-образной канавкой рисовать проще простого, поскольку она имеет тенденцию быть неглубокой и легко нанести краску на «V» без особых усилий. Обратите внимание, что более глубокие канавки или бортики требуют более толстого материала, который стоит дороже для покупки и доставки.

Nickel Gap:

Nickel Gap называют «Современным фермерским домом», однако при правильном применении он впишется в любую современную архитектуру. Причина, по которой это называется никелевым зазором, заключается в том, что в прошлом интервал равнялся помещению трех уложенных друг за другом никелей в зазор, зазор был идеально квадратным и имел острые квадратные края.Квадратные края делают его современным сайдингом старого мира. Никелевый зазор можно установить горизонтально или вертикально в зависимости от ваших предпочтений. Когда закончите, тень, созданная Gap, и будет определять этот стиль после установки. Независимо от расстояния между зазорами 6, 8, 10 или 12 дюймов, зазор останется прежним, ”. После установки версии с шипом и пазом выглядят одинаково.

При выборе профиля бортовой доски:

Наши листы могут быть вырезаны по индивидуальному заказу с различной шириной бортика, тогда как наши доски не могут быть адаптированы.Выбирая ширину бусинки, вы можете учитывать размер комнаты. Бусины меньшего размера могут сделать вашу комнату слишком загруженной, если она большая, но они будут отлично смотреться в маленькой комнате. Более широкие борта являются наиболее традиционным выбором, однако наши доски доступны шириной до 12 дюймов. Большее расстояние между валиками может быть более подходящим для большой комнаты или потолка. Мы предлагаем относительно неглубокие бусины (V-образная канавка), однако никелевые бусины и бусины W намного глубже и действительно привлекают внимание из-за глубины и контраста, которые они предлагают по сравнению с плоскими частями.Обратите внимание, что более глубокие бусины требуют более толстого материала, и доставка также будет более дорогостоящей. Варианты досок из бисера в магазинах Big Box, как правило, мелкие и вырезаны из тонких листов в интересах снижения затрат.

Вертикальная или горизонтальная установка?

Все наши листы и доски можно устанавливать как вертикально, так и горизонтально. Горизонтальная установка используется, когда вы хотите, чтобы комната выглядела просторной и современной. Горизонтальная установка действительно может расширить комнату и сделать ее больше, чем она есть на самом деле.Если вы действительно хотите ультрасовременный вид, обклейте комнату горизонтальными досками. Если вам нужен более деревенский вид, используйте матовую краску.

Вертикальная установка более современная, и это то, о чем думает большинство людей, когда они думают о бисерной доске или досках. Этот тип установки лучше всего подходит для того, чтобы комната выглядела выше, поскольку вертикальные линии привлекают внимание.

Подводя итог, никелевый зазор лучше всего смотрится при горизонтальной установке, а доска с V-образной канавкой и бортом лучше всего смотрится при вертикальной установке на стене.

Лист ПВХ, толщина 1/8 дюйма на сайте freckleface.com, лист поливинилхлорида толщиной 1/8 дюйма

Лист поливинилхлорида (ПВХ), толщина 1/8 дюйма

Отлично подходит для работы на открытом воздухе. Под покраску. Клей на ПВХ трубы. Атмосферостойкий.
Высокая прочность на растяжение, сжатие и изгиб.
Тип I. Темный
Серый цвет.




Допуски: толщина +/- 10%. Длина и ширина +/- 1/4 дюйма.Когда мы покупаем листы 48 на 96 дюймов у производителя, они дают нам допуск +/- 1/4 дюйма по длине и ширине. Мы также используем лезвие толщиной 3/16 дюйма для резки тяжелых материалов, что уменьшает готовность размер вашего листа. Листы размером менее 48 "X 96", скорее всего, будут ниже, а не больше. Мы будем рады предложить цену на листы, размер которых должен быть не меньше указанного.
Размеры указаны в дюймах, если не указано иное.


Теперь мы производим индивидуальную резку за небольшую дополнительную плату в 1 доллар.00 за штуку. Вот как это сделать:

1). Выберите размер запаса, который больше необходимого, и введите количество. Нажмите «в корзину»

2). В текстовом поле НИЖЕ элемента на странице оформления заказа напишите размер, до которого вы хотите его обрезать. Укажите размер в целых и дробных ДЮЙМАХ. Пример: 23 X 16-1 / 4. Не нужно ставить дюймовые метки ("). Мы будем считать все цифры дюймовыми - НЕ УКАЗЫВАЙТЕ ФУТОВ. Не вводите в текстовое поле никакой другой информации, только размер.

3). Оформить заказ или продолжить покупки. Вот и все! Мы изготовим его по индивидуальному заказу до указанного вами размера, все отрезанные детали сохраним.



Обратите внимание:

A). Мы не будем разрезать кусок на множество более мелких частей, мы будем уменьшать его только до одного размера. Сохраняем любые отсечки. Мы не можем создавать формы, кроме квадрата или прямоугольника.

B.) За исключением указанного выше, допуск на резку составляет +/- 1/16 дюйма. Это означает, что размер вашей детали может быть больше или меньше запрошенного вами размера на 1/16 дюйма.Обратите внимание, что первоначальный допуск куска, с которого мы начинаем, составляет +/- 1/4 дюйма, что может повлиять на ваш запрошенный размер. Например, предположим, что вы хотите, чтобы наш нестандартный разрез 1/4 X 24 X 24 был 24 X 19. Поскольку кусок, с которого мы начинаем, уже имеет размер меньше 1/4 дюйма из-за начального допуска, мы вырезаем кусок, который на самом деле имеет размер 23-3 / 4 X 23-3 / 4. Таким образом, размер изделия, которое мы вам отправим, будет на самом деле 23-3 / 4 X 19. Если бы это было ровно 24, вам бы пришлось заказать больший размер. Мы не можем принять возврат, потому что вы не узнали этого, поэтому будьте уверены!

С).Кромки распиленные. Края не доводим. Из-за допусков и различий в толщине не ожидайте, что все части будут правильно подходить друг к другу, если вы строите коробку, аквариум и т. Д. Окончательный размер зависит от вас.

D). Если вы заказываете МНОЖЕСТВО одного и того же товара и хотите только НЕСКОЛЬКО из них нестандартного размера, введите их отдельно. Например, если вы хотите 5 штук 24 X 24, но вам нужно только 2 из них нестандартного размера, поместите «2» в поле количества, добавьте их в корзину, затем укажите нестандартный размер. Затем вернитесь на эту страницу, введите «3» в поле количества и добавьте его в корзину.

E). Плата за резку будет добавлена.

509 Превышен предел пропускной способности

509 Превышен предел пропускной способности Сервер временно не может обслуживать ваш запрос из-за того, что владелец сайта достиг своего ограничение пропускной способности.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
