Конструкция двухскатной крыши: особенности, преимущества и недостатки

Двускатные кровли наиболее часто возводятся при каркасном и малоэтажном строительстве.

Крыша с двумя скатами — это треугольная конструкция, которая состоит из стропил, балок, кровли.

Она достаточно проста: это две наклонные плоскости (скаты), которые опираются на расположенные друг против друга стены. В нее входят также два торца треугольной формы – фронтоны. Если здание обладает значительной площадью, а кровля достаточно высокая, подкровельное пространство часто используется в качестве жилого помещения. Речь идет об устройстве мансарды.

К очевидным достоинствам конструкции можно отнести легкость, практичность и доступность в плане цены.

Это одна из самых популярных разновидностей крыш. Ее можно смонтировать даже самостоятельно, причем за довольно короткий срок.

Особенности

Конструкция почти аналогична конструкциям других кровель скатного типа. В нее входят те же элементы стропильной системы, кровельный пирог состоит из обычных слоев: паро- и гидроизоляции, утеплительного материала.

Выполняем утепление двухскатной крыши по всем строительным правилам.

В чем преимущества и недостатки мягкой кровли тегола читаем в статье.

В качестве кровельного покрытия используются обычные материалы: шифер, металлочерепица и т.д.

С особой тщательностью устраивают кровельные узлы: конек, узлы прохода вентиляционных шахт и дымоходов через покрытие кровли.

Конкретный способ устройства узлов и их особенности зависят от типа кровли.

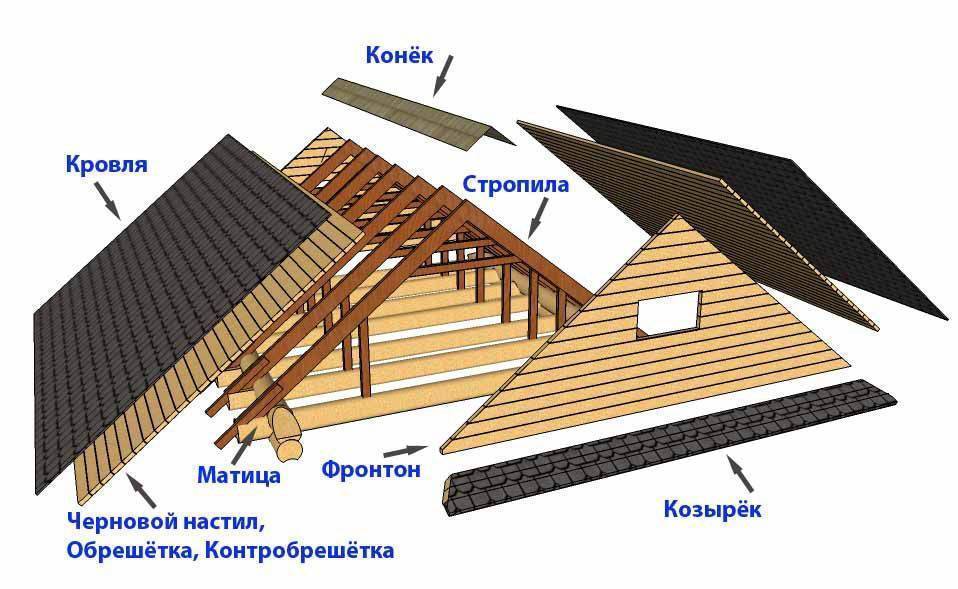

Основные элементы

Основные элементы крыши с двумя скатами включают в себя:

• стропила;
• мауэрлат;
• обрешетку;
• несущую часть;
• горизонтальные ребра;
• ендовы;
• стойки;
• свесы;
• гидроизоляцию;
• теплоизоляцию.

Стропила (или стропильные ноги) — одна из главнейших деталей любой кровли. При строительстве больших зданий из бетона и кирпича монтируют каркас с бетонными и металлическими стропильными ногами. Длина составных элементов рассчитывается заранее. Полученные размеры сохраняются при монтаже. В частном домостроительстве применяют деревянные стропила, которые выполняют функцию основания для обрешетки. В двускатных кровлях эти детали устанавливаются по длине строения, под конкретным углом. При монтаже между ними сохраняется некоторое расстояние.

При устройстве кровли используются наклонные, скользящие и висячие стропила.

Обрешетка является основанием для крепления кровельного покрытия, слоя гидроизоляции. Доски и брусья этого элемента служат для соединения стропил друг с другом – от нижнего края скатов до их верха. Тип кровельного покрытия определяет метод укладки обрешетки: например, при выборе битумной черепицы обрешетка должна быть сплошной, на основе листового материала (пример – водостойкая фанера).

Мауэрлат – по сути представляет собой брус из дерева сечением 100×100 мм, 150×150 или 100×150.

Это основание для крепления системы стропил и каркаса кровли. Мауэрлат выполняет очень важную функцию: благодаря ему нагрузка равномерно распределяется по поверхностям стен и защищает их от разрушения под воздействием давления извне. Мауэрлат укладывают вдоль периметра несущих стен, по их верхней части. Хотя данную деталь называют еще и опорным брусом, в действительности она чаще всего изготавливается из бревна или двутавровой балки.

Коньковый прогон находится в самой верхней точке двускатной кровли.

Представляет собой брус (иногда доску) с сечением 50×200 или 50×150 мм.

При значительной длине пролета коньковый прогон состоит из 2 или более досок. При этом он укрепляется находящейся между лежнем (проложенным под коньком брусом или бревном) и коньком стойкой.

Подкосы служат для соединения стоек и прогона. Оптимальное расположение прогона – пространство над несущей (внутренней) стеной.

Ригель – этот элемент является доской, используемой для скрепления внахлест находящихся на противоположных скатах стропил. Его сечение должно быть равно сечению стропильных ног. Для повышения прочности между лежнем и ригелем устанавливаются стойки.

Для общей устойчивости конструкции, увеличения уровня ее сопротивляемости внешним нагрузкам используются дополнительные элементы. Это подкосы, раскосы, связывающие диагональные детали. Они применяются для укрепления каркаса.

Разновидности кровли с двумя скатами

Данный тип крыши может иметь два типа скатов:

• ровные;
• ломаные.

Ровные являются традиционным решением. Они достаточно просты как с точки зрения монтажа, так и с позиции дальнейшего обслуживания и ремонта.

Ломаные скаты имеют необычную форму. Возводить их намного сложнее.

В обоих исполнениях скаты располагаются под некоторым углом по отношению друг к другу. Кровля представляет собой замкнутый в верхней части (при помощи конька) треугольник.

Максимальной экономичностью (с точки зрения расхода материалов) отличается крыша с углом уклона в диапазоне от 35 до 40 градусов. Данная величина угла обеспечивает оптимальное распределение общей нагрузки.

• Минусом кровли с указанной величиной наклона является невозможность использования чердака в качестве жилого помещения.

Для увеличения площади подкровельного пространства с целью обустройства дополнительной комнаты можно выбрать ломаную разновидность, для которой характерно наличие пологой верхней части, в то время как нижняя половина будет с резким уклоном.

Разбираемся как осуществить ремонт крыши дачного дома своими силами.

Подробности сооружения фронтонов крыши дома представлены здесь.

Из статьи https://rooffs.ru/metallicheskaya/profnastil/kreplenie-na-kryshu.html вы узнаете о технологии крепления профнастила на крышу.

Указанная конструкция создает довольно обширное помещение чердака под кровлей. При утеплении и устройстве гидроизоляции его можно переделать в мансарду. Естественно, конструкция системы стропил при этом имеет свою специфику.

Основными разновидностями двускатных крыш являются:

1. Ломаная

2. Симметричная

3. Несимметричная

Из названных трех видов первый является более традиционным. Его основой является равнобедренный треугольник.

Симметричную двускатную выбирают в случае, когда запланировано использование помещения чердака в качестве мансарды, поскольку именно данная разновидность создает обширное подкровельное пространство.

В несимметричном варианте конек расположен не строго по центру, а с определенным смещением. Эта особенность придает конструкции несколько экстравагантный вид, хотя эксплуатируемое чердачное помещение при этом значительно сокращается.

Есть несколько других видов двускатных крыш

Очень необычно смотрится разноуровневая кровля. Она представляет собой ломаную структуру, скаты которой, в отличие от остальных вариантов, не соединены в коньке, а заканчиваются на разных уровнях. Эта особенность придает зданию индивидуальность, однако возведение конструкции требует высокого уровня профессионализма.

Двускатная полувальмовая крыша – при поверхностном взгляде кажется аналогичной простой щипцовой, однако имеет свою “изюминку”, которая заключается в использовании скошенных элементов по концам конька. Ее составным частями являются выполненная в стандартной форме двускатная конструкция и трапециевидная нижняя часть.

Эта особенность четко выделяет грань между этажами и позволяет получить оригинальный внешний вид. Данный тип подойдет для небольших по площади домов.

Полувальма является идеальным решением для регионов с сильными ветрами, поскольку относительно низкие скаты защищают фронтон здания от порывов ветра и от воздействия влаги.

Угол наклона

При возвведении таких конструкций необходимо грамотно рассчитать угол уклона.

Минимальная величина угла рассчитывается с учетом особенностей кровельных материалов и воздействия факторов окружающей среды.

Например, для шифера минимальный угол составляет достаточно большую величину. Это связано со следующим обстоятельством: при “низком” устройстве шиферной кровли ветровая нагрузка усиливается в несколько раз, что способствует также проникновению под листы влаги. В итоге кровля отсыревает и начинает разрушаться, как и сам шифер, поскольку из-под него влага испаряется с трудом. При несоответствующем материалу угле наклона во внутреннем помещении начинает развиваться плесень и грибок, что делает здание опасным для проживания.

Ниже приводится рекомендуемая минимальная величина угла при выборе некоторых кровельных материалов:

1. Шифер, черепица – минимум 22 градуса. При меньшей величине осадки проникают внутрь через точки стыков.

2. Металлочерепица – 14 градусов.

Влага не может проникнуть под нее, но данный материал отличается неустойчивостью по отношению к сильным ветрам, во время которых он может деформироваться или вообще оказаться сорванным (сокращение угла приводит к увеличению вентиляционного подкровельного зазора, в который воздушные потоки проникают совершенно беспрепятственно).

3. Профилированные листы – 12 градусов. При использовании этого покрытия рекомендуется тщательно промазать все стыки герметиком.

4. Рулонные материалы – 5-15 градусов: конкретная величина определяется в зависимости от количества слоев: при применении трех- или четырехслойного материала угол составляет 5 градусов, при 1 или 2 слоях величина должна быть в пределах 10-15 градусов.

5. Ондулин – наименьшая величина: 6 градусов. Данное покрытие занимает одну из первых строк по степени надежности (для конструкций с маленьким уклоном скатов).

Значение имеют и климатические особенности региона. Так, при сухом климате двускатную кровлю можно устраивать под небольшим углом.

При большом количестве осадков величина возрастает — вплоть до 60 градусов: на крутой кровле не скапливаются дождевая вода и масса снега.

Значение имеет также частота и сила ветра в зоне строительства. В районах с сильными ветрами целесообразно возводит кровли с небольшим углом наклона для сокращения оказываемой на конструкцию нагрузки.

Стропильная конструкция двускатной крыши и ее виды

К стропильной системе двускатной кровле предъявляются два основных требования: она должна быть прочной и легкой: выдерживать внешние нагрузки и в то же время не оказывать слишком большого давления на здание.

Устройство системы стропил двускатной кровли позволяет всю нагрузку равномерно распределять по периметру постройки.

Стропила нижними концами опираются на мауэрлат, представляющий собой состоящую из брусьев опорную деталь конструкции.

Их фиксация осуществляется при помощи металлических скобок или крепежей. Угол наклона стропильных брусов определяет угол наклона кровельных скатов.

Используют наслонные и висячие разновидности стропил.

Название “висячие” эти детали получили из-за особенностей крепления. Края стропильных ног опираются на стены и кровельный конек.

Наслонные названы так из-за способа монтажа. Они используются при наличии средней несущей стены, колонны или какой-либо промежуточной опоры. Наслонные стропила опираются на внешние (несущие) стены, в то время как их средняя часть располагается на опорах.

Висячая разновидность стропил работает на сжатие и изгиб. Создаваемые стропильными ногами распорные силы сокращаются при помощи соединяющей стропила стяжки.

В наслонном типе стропил брусы работают только на изгиб, при этом по сравнению с другими кровлями количество затратных усилий бывает значительно ниже.

Оптимальным выбором является сочетание двух видов стропил, поскольку определенные места в конструкции могут делать невозможным установку одного из типов. Сочетание наслонных и висячих стропил повышает прочность кровли и в то же время дает возможность использовать меньше строительного материала.

Преимущества двускатных крыш

• 1. Простота и быстрота устройства.
• 2. Практичность и рациональность использования. Большие размеры подкровельного пространства позволяют устраивать жилую комнату или просторный чердак, используемый для хозяйственных целей. При этом предпочтение лучше отдавать ломаной разновидности.
• 3. На чердаке можно устраивать вентиляцию, отопительную систему и систему кондиционирования.
• 4. Возведение этой конструкции не требует особого оборудования или техники.
• 5. При выборе соответствующего угла осадки не задерживаются на скатах.
• 6. Элегантный, красивый экстерьер. Можно воплощать смелые архитектурные фантазии.
• 7. Экономичность – более выгодным в этом плане является лишь односкатная крыша.
• 8. Ремонт можно проводить даже самостоятельно, причем при минимальных затратах.

Недостатки

• 1. Угол наклона, высота кровли зависят от общей площади дома. Значительные размеры требуют расхода большого количества строительных материалов.
• 2. При переоборудовании подкровельного пространства в мансарду должна быть увеличена общая высота конструкции, а также количество стропил. При этом они непременно дополнительно усиливаются. В результате значительно увеличиваются финансовые расходы.
• 3. Мансарда должна быть оснащена слуховыми окнами, что усложняет конструкцию кровли.

ВЫВОДЫ:

• Двускатная кровля проста, надежна и практична.
• Она состоит из двух расположенных под определенным углом скатов и двух треугольных торцов.
• Скаты могут быть ровными или ломаными.
• Различают несколько видов двускатной кровли: ломаную, симметричную, асимметричную.
• Угол наклона выбирается в зависимости от типа кровельного материала и погодных особенностей конкретного региона.
• Основной деталью всей конструкции является система стропил – легкая и одновременно прочная.
• Используют два вида стропил: наслонные и висячие.
• Основными плюсами кровли с двумя скатами являются функциональность, простота монтажа и надежность.
• Главный минус: усложнение конструкции и увеличение затрат при устройстве мансарды.

Как провести расчет стоимости строительства двухскатной крыши смотрите в видео ролике.

Устройство двускатной крыши

Двускатная крыша – тип крыши с двумя скатами, которые наклонены к наружным стенам дома. Также такой вид носит название щипцовой крыши. Она считается самой практичной и подходящей для загородного дома. Двускатная конструкция обеспечивает быстрый спуск осадков и защищает от ветра. Она устойчива к деформации и другим негативным воздействиям. При этом она легче и быстрее в монтаже, чем вальмовая четырехскатная кровля.

Характеристика двускатной кровли

Двускатная конструкция предусматривает стропила, которые опираются друг на друга. При этом каждая пара стоит отдельно. Пары стропил связывают обрешеткой. Таким образом, в торцах кровли образуются треугольные фронтоны или щипцы. Под кровлей обустраивают чердак, а вентиляцию организуют с применением монтажа окон на скатах или во фронтонах.

Такой тип кровли отличают легкий и оперативный монтаж, несложный расчет проекта и небольшой расход материалов, простое обслуживание и ремонт. Данная конструкция выглядит эстетично и привлекательно, при этом чердак можно оборуовать под мансарду или жилую комнату. Она подходит под любой проект загородного дома, в том числе компактные дачные домики, просторные деревянные коттеджи, бани и другие постройки.

Двускатная конструкция не нуждается в обустройстве внутреннего водостока и регулярной чистке снаружи, так как с поверхности кровли легко и быстро сходит снег, стекает дождевая вода. При создании проекта и монтаже можно менять расположение скатов и углы наклона. Это позволяет получать любые конструкции и дизайн.

Среди недостатков можно выделить необходимость в установке усиленной стропильной системы и дополнительных несущих деталей. Кроме того, усложняется монтаж мансардных окон. Какую крышу выбрать для мансарды, расскажет статья в блоге “МариСруб”.

Виды двускатной крыши

• Классическая двускатная крыша содержит во фронтонах равнобедренные треугольники. Данную конструкцию характеризует легкость расчетов и установки. Кроме того, она равномерно распределяет нагрузку, что повышает прочность и надежность крыши;
• Конструкции с разными углами наклона скатов и длинами свесов карниза делают проект дома оригинальным, изысканным и эффектным. Однако при этом она более трудная в монтаже и не позволяет рационально использовать чердачное пространство;
• Ломаный тип включает резкий уклон нижней части и верхнюю пологую часть. Она позволяет оборудовать чердачное пространство в жилую мансарду. Ломаная крыша увеличивает полезную площадь пространства под кровлей. Конструкцию легче утеплить, она более устойчива к резкому и сильному ветру, снежным массивам.

Монтаж двускатной конструкции

Перед монтажом крыши делают расчеты и проект стропильной конструкции. Двускатная кровля может быть выполнена с висячими или наклонными стропилами. Стропильную конструкцию изготавливают из прочного сухого бруса. Каждый деревянный элемент при этом должен пройти защитную обработку. Иначе древесина со временем гниет и покрывается плесенью, теряет прочность и трескается. Как сделать стропильную конструкцию и установить двускатную крышу, читайте здесь.

Кроме того, для качественного и надежного монтажа крыши нужно подобрать и рассчитать кровельные материалы, доборные элементы и крепежные детали, выбрать угол наклона. Он зависит и от типа крыши, и от вида кровельного покрытия. После подготовительных работ делают разметку и организуют монтаж. Важно не забыть утеплить конструкцию и выполнить гидроизоляцию, сделать черновой потолок и финишную отделку.

Установка крыши для деревянного дома

Мастера компании “МариСруб” грамотно разработают и рассчитают проект кровли. Самостоятельно изготавливаем брус и бревно, подбираем надежные материалы и прочные крепежи, прочие необходимые элементы. Выполняем гидроизоляцию, утепление, защитную обработку и отделку крыши. Подшиваем кровлю, устанавливаем водосток, карниз и другие конструкции.

Качественно и надежно установим двускатную крышу любого типа. Подберем вариант под проект деревянного дома. Строим деревянные дома по персональному или типовому проекту и выполняем полный спектр задач.

Изготавливаем и устанавливаем сруб, выполняем кровельные работы и монтаж фундамента, прокладываем инженерные сети, отделываем строение внутри и снаружи. Монтируем лестницы, двери и окна, в том числе мансардные. Гарантируем качество и оперативность работ!

Что такое двускатная крыша?

Крыша

Двускатная крыша

• 1 Типы крыш: Двускатные крыши
  • 1.1 Почему стоит выбрать двускатные крыши
  • 1.2 Пример двускатных крыш
  90 010

Типы крыш: Двускатные крыши

Один из Главной частью каждого дома является его крыша, чем прочнее и красивее крыша, тем красивее выглядит ваш дом. Существует множество различных типов крыш, которые вы можете выбрать для своего дома в зависимости от собственного вкуса и окружения дома. Одно можно сказать наверняка: у вас должна быть прочная крыша, чтобы справиться с сильным ветром, градом, сильным снегопадом или проливным дождем. В случае, если вы пойдете на компромисс в отношении качества вашей крыши, вам придется заплатить цену.

Перед тем, как принять решение о типе крыши, вы должны также учитывать погодные условия в вашем районе. Если вы живете в районе с сильными ветрами, вам подойдет вальмовая крыша. Вы можете видеть, что есть двухскатные крыши, которые считаются действительно прочными и могут противостоять суровым погодным условиям. Эти крыши прочнее, чем любой другой тип кровли.

Двускатная крыша становится прочнее благодаря опоре для стропил. Эта опора обычно обеспечивается балкой, которая размещается в центре под стропилами. Этот луч иногда также называют прогоном. Этот тип крыши также считается одним из традиционных и наиболее используемых типов кровли. Если вы хотите описать этот тип кровли простыми словами, вы можете сказать, что это треугольник, имеющий две поверхности, соединенные с помощью конька в верхней части.

Они дополнительно поддерживаются коньком, соединяющим несущие стены сверху. Концевые треугольники известны как фронтоны, которые в основном используются для установки окон для естественного света и воздуха.

Почему стоит выбрать двухскатные крыши

Самое лучшее в этих двухскатных крышах заключается в том, что они просты в эксплуатации, поскольку на них можно легко установить различные виды кровельного покрытия. Эти двухскатные крыши могут быть асимметричными и симметричными, но в основном предпочтительны симметричными, имеющими равные поверхности в виде идеального треугольника. Одна вещь, которую вы должны знать перед строительством такой крыши, заключается в том, что ее не очень легко построить, поэтому для выполнения этой задачи вам потребуется квалифицированный труд.

Так что, если вы считаете, что у вас есть контроль над строительными материалами и другими формальностями, вы можете взяться за эту задачу, в противном случае настоятельно рекомендуется воспользоваться помощью профессионального подрядчика, который сделает эту работу за вас. Это рекомендуется, потому что, если вы начнете задание самостоятельно и не сможете его закончить, вы потеряете свои деньги, а также время.

Пример двухскатных крыш

Пример двухскатных крыш

Поэтому лучше воспользоваться помощью профессиональной компании, которая избавит вас от всевозможных проблем и забот, связанных со строительством. Теперь они несут ответственность за то, чтобы доставить вам шедевр в соответствии с вашими требованиями. Вам просто нужно сесть, расслабиться и позволить им делать свою работу. Вы также можете найти эти компании легко и по доступным ценам. Так что не тратьте свои ресурсы, энергию и время, обратитесь за помощью к специалистам и сделайте свою двухскатную крышу.

Статьи по теме

Что такое двускатная крыша и каковы ее плюсы и минусы?

Когда вы покупаете по ссылкам на нашем сайте, мы можем получать партнерскую комиссию. Вот как это работает.

(Изображение предоставлено Саймоном Максвеллом)

Двухскатные крыши являются одними из самых распространенных в Великобритании, но что это означает и как они выглядят?

Четкое понимание строительных терминов и фраз, таких как типы фундамента, уклон крыши и строительные материалы, гарантирует, что любой проект, большой или маленький, будет понятным и легким для понимания как для вас, так и для вашего архитектора/поставщика.

Узнайте, что вам нужно знать об этом типе крыши ниже, как определить его в будущем и в чем преимущества этого стиля крыши.

Что такое двухскатная крыша?

Скатная крыша просто имеет конструкцию с наклоном к ней, поэтому двускатная крыша имеет две стороны, которые расположены под углом. Мы обычно видим их в форме А на фронтонах.

Скат крыши только с одним скатом известен как моноскат. Этот стиль обычно можно увидеть в пристройках с навесами и в модернистских проектах зданий.

Фраза может привести к неправильному представлению о том, что «двускатная крыша» означает дом с двумя (обычно) отдельными двускатными крышами.

Белая часть этого дома имеет двухскатную крышу, а одноэтажная деревянная пристройка имеет односкатную пристройку. (Изображение предоставлено Nikhilesh Haval)

Может ли крыша иметь два разных угла наклона?

В то время как большинство крыш сходятся под одним и тем же углом или скатом, в некоторых домах могут соединяться крыши с разным уклоном.

Несмотря на то, что такую ​​крышу сложно подобрать правильно и она будет выглядеть уместно, с ее помощью можно создать интересный дизайн.

Мансардные окна часто являются хорошим примером двух разных скатов на одной конструкции крыши, но также скатные расширения крыши, установленные под разными углами, могут помочь отличить новую пристройку от старой собственности.

Почему стоит выбрать двускатную крышу?

Двускатные крыши выбираются для большинства домов, потому что они обеспечивают высокую структурную стабильность и могут выдерживать сильный дождь (наклон способствует стоку), а также снег. Дизайн обычно означает, что дом выигрывает от большего жилого пространства на крыше или от использования чердака или чердака для хранения вещей.

Скатные крыши также позволяют включать сводчатые потолки в дизайн интерьера — функция, которая становится все более популярной в дизайне домов.

Этот дом имеет две двускатные крыши (одна над деревянной и оштукатуренной секциями, а другая над солнечным ромом). Дизайнеры Border Oak тщательно следили за тем, чтобы разные углы наклона каждой крыши выглядели уместно, когда они расположены вместе. (Изображение предоставлено Джереми Филлипсом)

Каковы недостатки скатных крыш?

Скатные крыши не всегда обеспечивают желаемый стиль дома при самостоятельной постройке и пристройке, поэтому домовладельцы могут выбрать более современные плоские крыши, которые также могут поддерживать зеленую крышу.

Как правило, скатные крыши стоят дороже, чем плоские, и их установка может занять больше времени из-за их более сложной конструкции и потребности в большем количестве материалов.

Однако, если вы хотите установить солнечные батареи на крыше, вам придется учитывать стоимость их установки на плоской крыше по сравнению со скатной.

Зеленые крыши также могут увеличить стоимость плоских крыш, поскольку для достижения наилучших результатов они требуют большей структурной поддержки и сложной гидроизоляции.
