Еще на этапе проектирования постройки необходимо определиться с вариантом конструкции стропильной системы крыши. Впрочем, выбор несложен. При наличии внутренней капитальной стены-перегородки, для формирования крыши используют наслонные стропила. Если таких перегородок нет, то устанавливают висячие стропила, которые опираются исключительно на внешние стены.

Висячие стропила находят свое применение в строительстве однопролетных домов, производственных зданий, цехов, торговых павильонов, при устройстве мансард без внутренних стен.

Почему стропила называют «висячими»? Потому что они в буквальном смысле зависают в межпролетном пространстве, опираясь только на внешние стены. Внутренней опоры нет никакой. Тем не менее, висячие системы, благодаря своей конструкции, не прогибаются и способны перекрыть пролеты до 14-17 м!

Конечно, висячие стропила – это только часть стропильной системы, сами по себе они не используются. Только в связке с другими элементами (затяжками, бабками, ригелями, подкосами и т.п.), вместе с которыми стропила образуют фермы или арки.

В случае с висячими стропилами, простейшую ферму составляют из двух стропильных балок, соединенных в верхней точке под углом (в виде треугольника). По горизонтали стропила скрепляют затяжкой, которая обычно представляет собой деревянную балку. Но она может быть и металлической, например, сделанной из профильного металла. Тогда такую затяжку называют тяжем.

Затяжка выполняет важную функцию. Стропила, скрепленные в коньке и упертые в стены, стремятся разъехаться в стороны. А затяжка удерживает их, позволяя сохранить треугольную форму арки. Возникающий распор на стены не передается, а горизонтальные усилия нейтрализуются. Таким образом на наружные стены при использовании висячих стропил воздействуют только вертикальные усилия.

Затяжка не обязательно располагается в нижней части фермы, иногда она сдвигается вверх, ближе к коньку. Это зависит от типа конструкции арки, от того, какую работу должна выполнять затяжка. Если затяжка находится у основания стропил, то одновременно она служит и балкой перекрытия нижележащего этажа. При устройстве мансарды удобно располагать затяжку (ригель) выше основания стропильных ног, чтобы появилась возможность устроить этаж с полноценной высотой потолка.

Если пролет между стенами составляет более 6 м, висячие стропила для прочности подпирают раскосами и подвесами (бабками). А затяжку делают не цельной, а состоящей из двух срощенных балок.

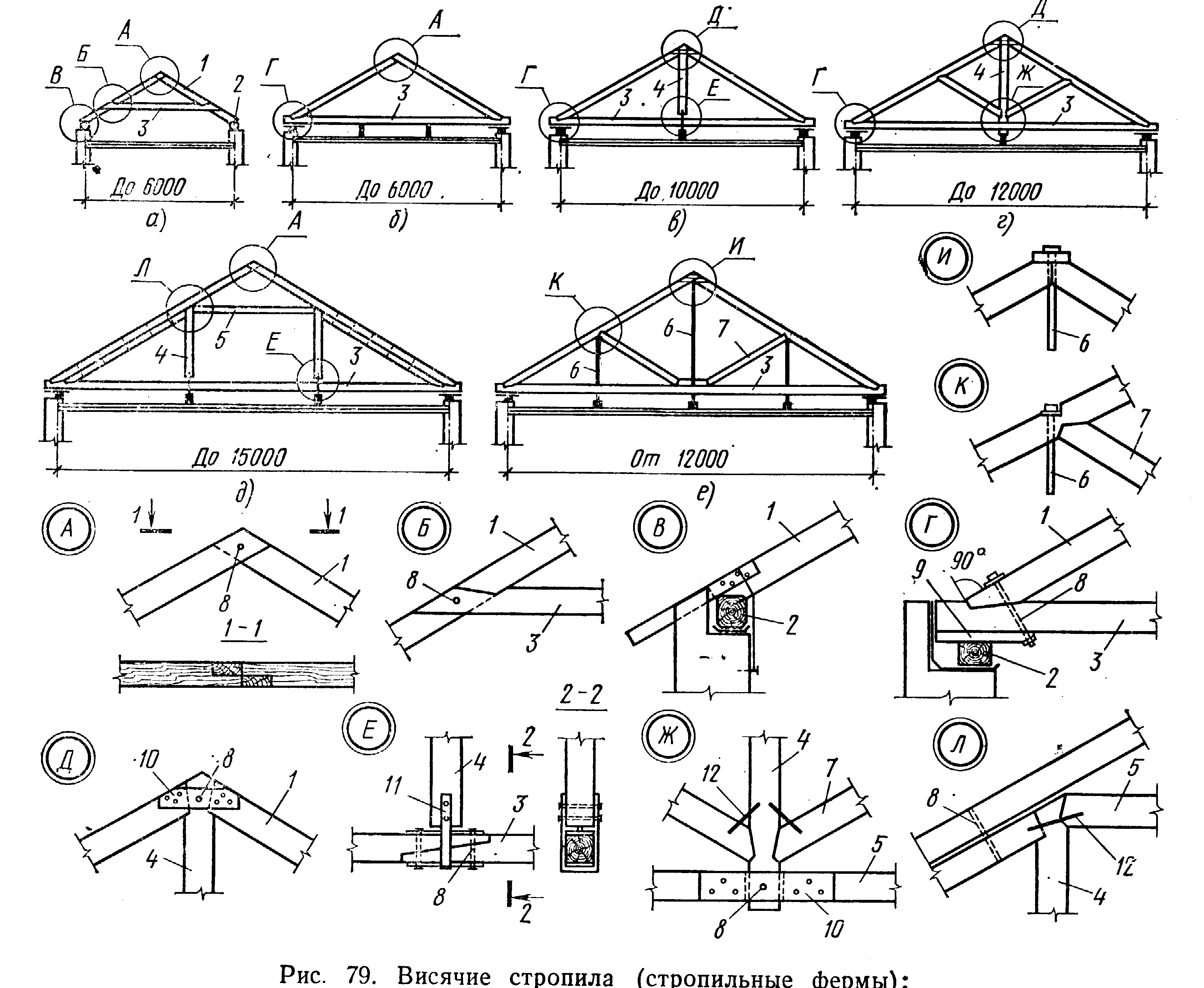

Существует несколько вариантов конструкций с использованием висячих стропил. Рассмотрим их все по отдельности.

Конструкция #1. Треугольная шарнирная арка

Простейшая ферма в виде треугольника. Состоит из двух стропильных балок, сходящихся в коньке. Нижние основания упираются в горизонтальный брус. В нижней части «треугольника» закрепляют затяжку. Чтобы система работала правильно, высота конька в конструкции не должна быть меньше 1/6 пролета фермы.

Эту схему можно назвать классической. В ней стропила работают на изгиб, стремяться разъехаться в стороны, а затяжка удерживает их и получает растягивающие нагрузки (работает на растяжение). Несущим элементом затяжка не является, поэтому ее можно заменить на тяж из металлопроката.

Для снижения степени изгиба стропильных балок, врубку конькового узла выполняют с эксцентриситетом. Благодаря этому при воздействии на стропила внешних нагрузок (атмосферные явления, вес кровли, собственный вес и т.п.), наряду с ожидаемым изгибом, появляется изгибающий момент противоположного направления. Это позволяет не только уменьшить изгибающие деформации, но и применить для стропил балки меньшего сечения. Соответственно, это помогает удешевить строительство.

Как правило, эта конструкция висячих стропил применяется при строительстве мансардного чердака. Затяжки в этом случае играют роль балок чердачного перекрытия.

Конструкция #2. Арка шарнирная с бабкой

Более сложная схема, которая нужна в случае перекрытия пролетов более 6 м.

Проблема в такой системе – длинная затяжка, которая будет испытывать огромные нагрузки и, как следствие, прогибаться под своим весом. Чтобы прогиба не было, затяжку подвешивают к коньку. Как? С использованием дополнительного элемента – бабки. Она представляет собой деревянный брусок, играющий роль подвески. Если подвес выполняют из металла, то называют его тяжем. Нередко применяют для этих целей обычный металлический прут, который на практике хорошо работает на растяжение.

Таким образом, с помощью подвеса-бабки, удается поддержать длинную затяжку и нивелировать ее прогиб. Саму затяжку при этом составляют из двух частей-балок, стыкованных друг с другом (в центре конструкции).

Конструкция бабки  проста, однако строители часто допускают ошибку в ее устройстве. Самое главное: бабка должна работать только на растяжение, а не на сжатие. Ее нельзя путать со стойкой, упирая в балку затяжки и карнизный узел. В таком случае элемент будет сжиматься, а не растягиваться.

Такая путаница может возникнуть потому, что стойка и бабка очень схожи по своему устройству. Но их предназначение, как и принцип работы, совершенно разные. Бабка, в отличие от стойки, жестко не закреплена с затяжкой. Она подвешена на карнизном узле, к ее нижней части с помощью хомутов крепится затяжка.

Необходимую длину затяжки набирают из составных частей, соединяя их косым или прямым прирубом и закрепляя болтами. С подвеской затяжку стыкуют через хомут.

Рассмотренная схема подходит для аграрных и промышленных зданий с большими пролетами. Однако в оригинальном виде она уже не используется, считается устаревшей. Но отдельные ее элементы весьма успешно применяются в практике строительства, при разработке арок других типов.

Конструкция #3. Арка шарнирная с приподнятой затяжкой

В этой схеме затяжка устанавливается не в нижней части арки, а продвигается кверху, ближе к коньку. Чем выше место установки затяжки, тем больше она растягивается.

Конструкцию с приподнятой затяжкой используют в строительстве мансардных помещений. Высота потолков при этом напрямую зависит от того, как высоко располагается затяжка.

Стропильные балки конструкции опираются на мауэрлат, а не на затяжку. Причем, крепление не жесткое, а подвижное, скользящее по типу ползуна. Оно позволяет компенсировать изменение размеров балок (их подвижки), которые происходят при колебаниях влажности и температуры.

Если на скаты действует равномерная нагрузка, то система будет устойчивой в любом случае. Если же нагрузка будет больше с одной стороны, то стропильная система сдвинется в сторону превалирующей нагрузки. Чтобы этого не случилась и кровля оставалась устойчивой, стропила устанавливают с выносом в обе стороны, за пределы стен.

Затяжка в такой арке не является опорой, на нее действуют растягивающие нагрузки – при устройстве чердака, и растянуто-изгибающие – при устройстве мансарды.

В мансардных помещениях затяжка зачастую является балкой для крепления подвесного потолка или изоляции. Чтобы защитить ее от провисания, устанавливают подвеску. При небольших предполагаемых нагрузках и короткой затяжке, подвес прибивают к ригелю и коньку, скрепляя соединения двумя досками с обеих сторон.

Если затяжка сравнительно длинная, то используют несколько подвесок, а каждую из них закрепляют гвоздями. Большие нагрузки требуют дополнительного использования хомутов.

Конструкция #4. Арка шарнирная с ригелем

Схема, похожая на предыдущую, но имеющая отличие: нижняя скользящая опора в карнизном узле заменяется на аналогичную жесткую. Стропильные балки врубают в мауэрлат или применяют для неподвижной фиксации опорные бруски.

Замена опоры меняет характер возникающих в арке напряжений. Конструкция становится распорной, воздействуя с распирающими усилиями на стены и мауэрлат.

Затяжку устанавливают в верхней части арки. При этом ее назначение меняется. Она уже не работает на растяжение, ее принцип действия основан на сжатии. Затяжку, работающую на сжатие, называют ригелем.

Арка с одним приподнятым ригелем рассчитана на небольшую распорную нагрузку. При больших нагрузках в дополнение к ригелю устанавливается затяжка. Получаются висячие стропила, конструкция и узлы которой схожи с обычной трехшарнирной аркой. Мауэрлат для них уже не требуется.

Конструкция #5. Арка с подвеской и подкосами

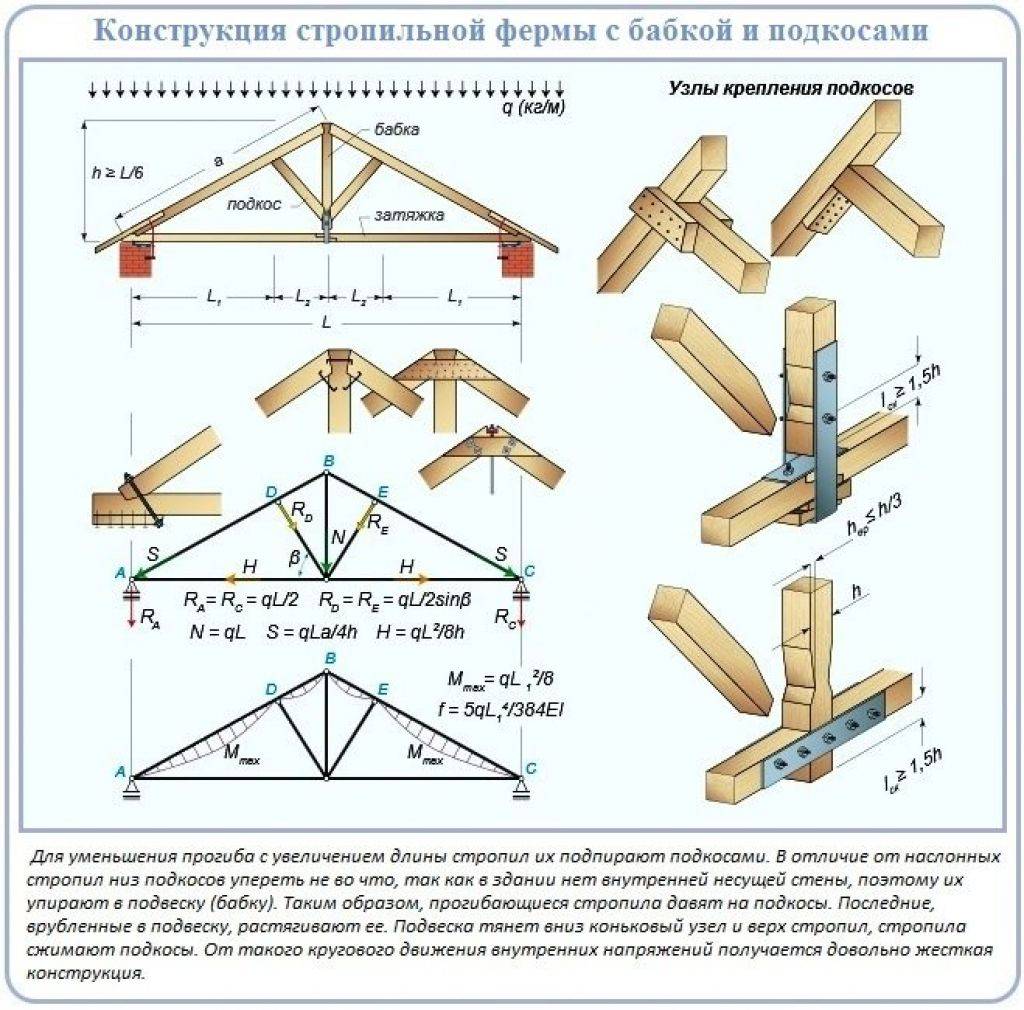

Схема, дополняющая систему арки с бабкой. Используется, когда длина стропил настолько большая (до 14 м), что создает существенный прогиб их под собственным весом. Чтобы нивелировать изгибающие напряжения, систему дополняют подкосами, которыми подпирают стропильные балки.

Обычно подкосы упирают во внутренние стены. Но в висячих системах их нет, поэтому подкосы упирают в единственный существующий упор – бабку. Получается жесткая конструкция со следующим принципом действия:  стропила под воздействием внешней нагрузки прогибаются, давят на подкосы, подвеска растягивается и притягивает к себе коньковый брус, одновременно притягиваются и верхние части стропил, стропила поджимают подкосы.

Так как в этой схеме используются длинные стропила, соответственно применяется и длинная затяжка. Как правило, она состоит из двух частей-балок (хотя бывает и одноэлементной), соединенных в середине пролета косым или прямым прирубом.

Соединение затяжки с бабкой выполняется через хомут.

По сути, все существующие висячие арки являются вариациями обычной трехшарнирной арки. Все остальные дополнения – бабки, ригели, подкосы – только увеличивают жесткость стропил. И несущей способности не меняют.

Любая из рассмотренных выше конструкций будет правильно работать лишь при грамотном соединении всех основных узлов. Только тогда они будут выполнять свою функцию, не деформируясь под воздействием внешних факторов.

Сверху стропильные балки совмещают под углом и соединяют встык, внахлест или путем врубки. Этот узел называют коньковым. Крепление встык предполагает стыковку срезанных под углом концов балок и скрепление их накладками из металла или дерева. При соединении внахлест верхние части стропилин схлестывают между собой и закрепляют болтом с гайкой или шпилькой.

Соединение врубкой вполдерева похожа на соединение внахлест. Но в этом случае верхушки стропил накладывают друг на друга после выпиливания выемок в половину толщины бруса. Потом выпиленные части соединяют, в них просверливают сквозное отверстие и стягивают их балтом.

В конструкциях арок также встречается (например, в обычной трехшарнирной арке) соединение нижней части стропил с затяжкой – карнизный узел. Соединение выполняется лобовой врубкой одинарным или двойным зубом с креплением болтами. Также для крепления могут быть использованы короткие доски или металлические пластины, наложенные на стык стропилины с затяжкой и скрепленные гвоздями.

Приподнятая затяжка врубается в стропила внахлест полусководнем с последующим болтовым скреплением.

В схеме с приподнятой затяжкой или ригелем стропила соединяются с мауэрлатом. При этом применяется скользящее (по типу ползуна) или жесткое крепление опор. Скользящее крепление выполняется с применением металлических скользящих опор, допускающих небольшие подвижки стропил. При жестком креплении применяют врубку зубом, также может быть использован опорный брусок.

Как вы уже успели убедиться, висячая стропильная система относится к сложным конструкциям и требует правильного расчета, основанного на множестве факторов. Ошибочные итоговые параметры приведут к тому, что крыша не сможет противостоять потенциальным нагрузкам, что чревато деформациями и обрушениями.

Поэтому желательно доверить расчет висячих стропил профессионалам или использовать уже готовый проект дома. В крайнем случае расчеты можно выполнить с помощью одного из  онлайн-калькуляторов, которых достаточно много в сети интернет.

Для расчета используются следующие данные:

• размеры перекрываемого помещения;
• наличие мансарды;
• предполагаемая максимальная нагрузка;
• угол наклона скатов;
• тип стропильной системы;
• материал изготовления стен;
• материал кровельного покрытия.

В результате расчета определяют:

• сечение стропил;
• величину шага стропил;
• форму ферм.

После выбора стропильной конструкции и ее расчета можно приступать к монтажным работам.

Устройство висячих стропил на строительной площадке выполняется по следующей схеме:

• Для точности монтажа и удобства, отмечают центр крыши и высоту конька. Для этого по фронтонам в центре временно закрепляют две доски, на них делают отметку по высоте конька.
• Изготавливают шаблон для стропильных ног. Берут доску, прислоняют ее к мауэрлату нижним концом, а к отметке высоты конька – верхним концом. Отмечают места расположения верхнего и нижнего запилов.
• Используя шаблон, изготавливают необходимое количество стропильных балок. В зависимости от будущего расположения в ферме помечают их на правые и левые стропилины. Выкладывают их по парам (так как каждая ферма состоит из двух стропилин – правой и левой).
• Начинают сборку первой фермы (арки). Две стропильные балки соединяют вверху внахлест, встык или путем врубки.
• Устанавливают затяжку и, если это предусмотрено схемой конструкции, бабку и подкосы.
• Поднимают ферму на крышу и монтируют ее с торца постройки (на фронтоне). Крепление выполняется к мауэрлату с использованием уголков и гвоздей или саморезов.
• Со стороны второго фронтона устанавливают такую же арку.
• Между фронтонной парой арок натягивают бечевку, чтобы остальные арки были установлены четко по линии и обозначенному уровню.
• Оставшиеся арки выставляют между фронтонами с шагом, предусмотренным проектом. Уровень арок по высоте контролируют натянутой бечевкой. Для исправления небольших погрешностей в размерах, высоту регулируют путем подкладки под стропилины деревянных дощечек.

На этом установка стропил окончена. Теперь можно приступать к очередным кровельным работам: укладывать утеплитель и гидроизоляцию, набивать обрешетку, монтировать кровельный материал.

---

Будьте в курсе!

Подпишитесь на новостную рассылку

Висячая стропильная система двухскатной крыши своими руками, как рассчитать конструкцию, схему и ширину пролета стропил, видео и фотопримеры

Содержание статьи:

1. Проектирование стропильной системы
2. Применение висячих стропил
3. Применение наслонных стропил
4.

Установка системы висячих стропил
5. Устройство свеса крыши

Залогом надежности и долговечности крыши вашего дома является правильный расчет и последующий сбор несущих конструкций, которые должны быть способны выдержать оказываемые на кровлю нагрузки. Основой несущей конструкции крыши, как правило, является наслонная или висячая стропильная система.

Проектирование стропильной системы

Работа над созданием стропильной системы начинается с составления проекта. Это достаточно сложное дело, требующее наличия соответствующих знаний и немалого опыта. На этом этапе должна быть оценена потенциальная нагрузка на кровлю, произведен расчет висячих стропил, подобрано оптимальное сечение стропил, расстояние между ними, определена форма фермы.

При составлении проекта необходимо:

• выбрать тип крыши и оптимальный для конкретной местности угол наклона скатов;
• выбрать кровельный материал;
• произвести детальный расчет стропильной системы с учетом местных климатических условий (ветровых нагрузок, количества осадков и т. д.).

Необходимо понимать, что недооценка одного из факторов или ошибка при расчетах могут стать причиной деформации стропильной системы, разрушения материала кровли, а то и полного обрушения крыши.

Применение висячих стропил

Висячие стропильные системы находят свое применение, как правило, в тех случаях, когда в зданиях нет несущих внутренних стен. В качестве опор используются только две внешние стены строений. При такой конструкции стропильные ноги работают исключительно на изгиб и сжатии, горизонтальных нагрузок не возникает. С целью уменьшения распирающего усилия, оказываемого на стены, применяют висячие стропила с затяжкой. Выполнена она может быть из деревянного бруса либо металла. Читайте также: “Как выполнить монтаж стропильной системы двухскатной крыши – пошаговое руководство”.

Располагаться затяжка может в различных местах, в зависимости от того, какую конструкцию имеет крыша. К примеру, при устройстве мансардного этажа затяжку располагают у основания, в результате чего она одновременно играет роль балки перекрытия. Необходимо учитывать тот факт, что при более высоком расположении затяжки в стропильной системе она испытывает более серьезные нагрузки. Поэтому, если принято решение использовать верхнюю затяжку, то следует применять более мощные конструкции и максимально надежные крепления.

Важный момент, который необходимо учитывать, когда устанавливаются висячие стропила – ширина пролета между ними, которая может варьироваться от шести до десяти метров.В зависимости от этого подбирается наиболее оптимальная конструкция, для изготовления которой могут быть использованы брус, бревна и доски. Соединение элементов осуществляется посредством врубки, а также при помощи болтов, стальных профилей, нагелей, гвоздей.

Применение наслонных стропил

Если в здании предусмотрено наличие внутренней капитальной стены, то в качестве опорной конструкции при строительстве крыши чаще всего применяют наслонную стропильную систему. Ее ключевым отличием от конструкции висячих стропил является наличие дополнительного внутреннего элемента, опирающегося на несущую внутреннюю стену либо колонну. В связи с этим передача нагрузки идет исключительно на изгиб. Преимущество наслонных стропил заключается в том, что вся конструкция получается более легкой, и на ее сооружение требуется меньшее количество лесоматериала.

В некоторых случаях, когда общая кровля обустраивается над несколькими пролетами, практикуется одновременное применение как висячих, так и наслонных стропил. В той части здания, где внутренние опоры отсутствуют, используют висячую систему, а в той, где они имеются, – наслонную.

Установка системы висячих стропил

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

После того как все работы по укладке мауэрлата завершены, можно приступать непосредственно к монтажу стропильной системы крыши. Однако предварительно еще потребуется сооружение лесов для подъема рабочих и строительных материалов на необходимую высоту. Эти конструкции обеспечат не только удобство, но и безопасность всего рабочего процесса.

Висячая стропильная система двухскатной крыши, которую часто можно увидеть на фото в специализированных книгах или журналах по строительству, обустраивается из деревянного бруса, имеющего сечение не менее 200х50 миллиметров. При применении материала с меньшим сечением существует вероятность провисания кровли в процессе эксплуатации.

Устройство висячих стропил выполняется в следующем порядке:

• при помощи предварительно построенных лесов осуществляется подъем двух брусьев и выполняется их соединение;
• на стропильных ногах делаются выемки, которые обеспечат более надежное крепление к мауэрлату;
• делаются пометки на стропилах, чтобы не перепутать впоследствии правую ногу с левой;
• производится установка стропил и их соединение;
• для скрепления стропильных ног в верхней части делается выемка таким образом, чтобы брусья не нахлестывались друг на друга, а один брус упирался в другой. Крепление стропил к мауэрлату осуществляется при помощи гвоздей;
• после подготовки двух стропильных ног следует их тщательно измерить и изготовить два отдельных шаблона (для правой и левой ноги). Благодаря этому остальные стропила можно будет изготовить непосредственно на земле, не прибегая к их подъему на крышу;
• вторая пара стропильных ног устанавливается на противоположной от первой стороне кровли, и между ними протягивается бечевка, которая будет выполнять функцию уровня для ровной установки остальных пар;
• расстояние между стропилами определяет заранее составленная схема висячих стропил, в процессе подготовки которой учитывается ряд факторов, в частности угол наклона крыши, материал, используемый для покрытия кровли, ветровые нагрузки в конкретной местности и т.д. Чтобы работать было удобнее, целесообразно на мауэрлате заранее сделать пометки, обозначающие необходимое расстояние, и уже по ним устанавливать стропила;
• для регулирования расстояния между стропилами в верхних точках рекомендуется временно устанавливать доску со специально нанесенной разметкой, аналогичной разметке на мауэрлате;
• высота стропильных ног регулируется по предварительно натянутой между крайними парами бечевке, и в том случае, если стропила оказываются короче, чем нужно, то используют дополнительные деревянные прокладки;
• при достаточно большом расстоянии между опорными стенами конструкция висячих стропил может быть недостаточно устойчивой, что обусловливает необходимость использования затяжки – горизонтально расположенного бруса;
• при значительной ширине зданий затяжку, как правило, изготавливают путем стыкования между собой нескольких досок. Для надежного скрепления этих досок между собой используют гвозди, а со стропильными ногами они соединяются при помощи болтов или шпилек;
• особое внимание при установке затяжек следует уделять контролю расстояния между ними, которое должно соотноситься с расстоянием между стропильными ногами. Контролировать можно при помощи специальных дощечек небольшой ширины с нанесенной на них разметкой, соответствующей разметке на мауэрлате;
• конек каждой стропильной пары также целесообразно соединить с ее затяжкой, что придаст конструкции дополнительную жесткость и предотвратит ее деформацию под собственным весом.

Если изготавливаются висячие стропила своими руками, то вначале их можно скреплять с мауэрлатом, используя обычные гвозди. Однако после того, как сборка будет завершена, желательно места соединения дополнительно укрепить при помощи полосок из тонкой стали, называемых шинками. Этими стальными полосками оборачивают стропильные ноги, а затем через них в мауэрлат вбивают гвозди или вкручивают шурупы на глубину около 30 миллиметров. Благодаря такому креплению существенно снижается риск повреждения кровли при сильных порывах ветра.

Устройство стропильной системы дома из газобетона, советы специалистов:

Устройство свеса крыши

Проектируя висячие стропила расчет следует проводить с учетом карнизного свеса, в противном случае придется осуществлять наращивание стропил по длине. Совсем без свеса обойтись нельзя, поскольку эта деталь кровли обеспечивает отвод стекающей воды на определенное расстояние от стен, предотвращая их чрезмерное намокание, появление плесени и грибка, гниение. Традиционно рекомендуется оставлять свес длиной от сорока до шестидесяти сантиметров, однако в некоторых случаях он может достигать метровой длины. Большой свес также обеспечивает защиту от сильного ветра, снижая вероятность срыва кровли при его сильных порывах.

Как было сказано выше, если размеры стропильных ног недостаточны для устройства карнизного свеса, то необходимо позаботиться об их удлинении при помощи досок необходимой длины.

Стоит отметить, что иногда это может оказаться даже более целесообразным и экономически выгодным вариантом, чем использование более длинных цельных брусьев для стропил, поскольку:

• работать с конструкционными элементами меньшей длины значительно удобнее;
• стоимость более длинного бруса выше;
• в случае возникновения необходимости ремонта свеса дополнительная доска может быть легко заменена на новую. Если же используются цельные брусья, то на ремонт придется затратить намного больше времени и средств.

Таким образом, висячая стропильная система представляет собой несущую кровельную конструкцию, применяемую при возведении зданий без внутренних опор. Соблюдая основные правила проектирования и монтажа, можно быть абсолютно уверенным в надежности и долговечности такой конструкции.
