Двухконтурный электрический котел: Электрические котлы двухконтурные, купить котел электрический двухконтурный в Москве

Содержание

Двухконтурные электрокотлы для отопления и водоснабжения — Промышленная компания

Промышленный двухконтурный электрический котел используется для подогрева воды и работает с потоками, разделенными по направлениям. Вода, поступающая в агрегат, нагревается в первом контуре и используется в системах отопления жилых и общественных зданий. Второй контур предназначен для ГВС. Промышленные агрегаты отличаются от бытовых устройств того же принципа действия повышенной тепловой мощностью. Бытовые модели могут быть как настенными, так и напольными, промышленные устанавливаются только на полу, в отдельном помещении. Экономичность использования двухконтурного электрокотла достигается при правильно выполненных расчётах: потребность в горячей воде и в теплоносителе нужно рассчитывать отдельно. Широкая линейка оборудования даёт возможность выбрать вариант, имеющий разную производительность в двух контурах. Купить двухконтурный электрический котел можно как единственный источник теплоснабжения, так и как резервную отопительную систему.

Но к выбору нужно подходить обоснованно: два контура в одном электрокотле — это явный плюс, но с дугой стороны, такой котёл потребляет много электричества, что не всегда оправдано экономически.

Системы отопления с двухконтурными электрокотлами

В зависимости от погодных условий и времени года можно использовать агрегат для отопления и ГВС одновременно, или по отдельности.

Не нужно приобретать два разных устройства. Расходы на обвязку, вспомогательные механизмы и приборы, а также на эксплуатацию, будут существенно меньше.

Промышленный электрокотёл может работать в связке с теплопунктом, распределяющим теплоноситель.

Современное оборудование полностью безопасно, так как оснащено системами контроля динамических параметров. Так как котел работает от электричества, этот факт гарантирует экологическую безопасность, и позволяет использовать в зданиях с повышенными требованиями.

Как подобрать двухконтурные котлы

— В зависимости от конкретного назначения и места использования можно заказать устройство с принудительной циркуляцией теплоносителя в отопительной системе;

— с автоматическим регулированием микроклимата;

— для жилых или производственных площадей.

Электрокотел с ТЭНами эргономичен и компактен. Срок эксплуатации у него повышается за счет исключения образования накипи; Электродный вариант работает по принципу ионизации воды. Промышленные электрокотлы безопасны даже при утечке теплоносителя. При правильной воде срок службы электродов достаточно высок.

Индукционные котлы работают благодаря индукционным катушкам, нагревательные элементы не имеют контакта с водой, что повышает эксплуатационный ресурс.

В каталоге представлены современные энергосберегающие двухконтурные котлы разной производительности. Заказать оборудование можно с подбором по параметрам, составлением проекта, доставкой монтажом и пуско-наладкой. Специалисты предложат готовое оборудование или разработают проект, учитывающий индивидуальные требования.

Как выбрать двухконтурный электрический котел для отопления дома: особенности, виды, преимущества

Особенности устройства

Двухконтурный электрический котел для отопления дома представлен двумя вариантами размещения: настенные и напольные. Переключение в моделях с двумя схемами соединения ТЭНов осуществляется специальным тумблером в ручном режиме.

Электрокотел идеален для частного дома, так как с его помощью возможно обеспечить подогрев самого теплоносителя и организовать горячее водоснабжение. Двухконтурный электрокотел для частного дома обеспечивает обогрев посредством тэнов. Вода находится в двух кольцах циркуляции, одно из которых является замкнутым. Пересечение между ними при выборе надёжного производителя и правильной установке отсутствует. Нагреватель для каждого контура отдельный, и работает в независимом режиме. Для каждого контура должна быть предусмотрена возможность отрегулировать температуру индивидуально.

Виды двухконтурных котлов для отопления и водоснабжения

Котлы делятся на три вида по нагревательным элементам: ТЭНы, индукция и электроды. Если необходимо совместить опции по нагреванию воды и отоплению, используйте устройства с ТЭНами.  Для изготовления используется керамика либо металл разных форм, которые и позволяют обогревать помещения либо снабжать потребителя горячей водой в результате нагрева.

Сам процесс нагрева происходит в результате преобразования в тепловую энергию электричества. Для того чтобы двухконтурный котел прослужил как можно дольше, не забывайте проводить своевременное техобслуживание.

Что касается индукционных котлов, то отопительные приборы такого типа работают по принципу магнитной индукции.

Также на рынке представлены приборы электродного типа, которые обеспечивают максимально быстрый нагрев воды при минимальном расходе энергии.

Обеспечение безопасности

Автоматизированные элементы, такие как циркуляционные насосы, контроллеры тока и электронные регуляторы температуры используются для повышения уровня безопасности использования.

Преимущества устройства

Двухконтурный электрический котел обладает рядом положительных качеств, среди которых:

  • компактность. Устройство может быть использовано для установки не только в загородных домах, но также и в обычных городских квартирах в условиях ограниченного пространства;
  • автономность и производительность. При установке легко обеспечивается комфорт проживания в доме;
  • простой и быстрый монтаж. Конструкция имеет минимальное количество соединительных элементов.

К минусам можно отнести достаточно высокую стоимость решения, однако она абсолютно оправдана результатом.

Особенности выбора

Для того чтобы подобрать оптимальное устройство для нагрева и отопления, необходимо определиться с типом монтажа, а также учесть:

Формат помещения. Для подбора лучше изначально обратиться к специалистам, которые смогут провести необходимые технологические расчеты;

Характеристики — указаны в описание к каждому предложению производителей;

Наличие дополнительных возможностей. В ряде моделей реализована опция дистанционного управления и присутствует многофункциональная автоматика.

В идеале для покупки стоит обратиться за помощью к специалистам, которые помогут подобрать вариант под конкретное помещение и в рамках определённого бюджета, правильно рассчитав мощность. На рынке климатического оборудования доступны товары множества производителей, среди которых каждый сможет подобрать для себя оптимальное решение. Если говорить о самых популярных решениях, то среди них можно выделить продукцию от европейских брендов, для которых характерна экономичность и надежность.

Что касается установки, то ее необходимо доверить профессионалам, которые смогут учесть все нюансы выбранной модели. Последующая эксплуатация при условии правильного подключения будет максимально проста. При неправильной установке котел может не только быстро выйти из строя, но и принести материальный ущерб.

Популярный двухконтурный электрический котел Протерм

На мировом рынке отопительного оборудования пользуется популярностью продукция компании Protherm, благодаря надежности и высокому качеству. Ее оборудование поставляется во многие страны для корпоративных и частных клиентов. Потребитель может легко подобрать отопительное оборудование, ведь модельный ряд достигает почти 100 позиций, в том числе:

  1. электрические, газовые, дизельные котлы различных модификаций;
  2. накопительные и проточные водонагреватели;
  3. различные датчики и автоматика для отопительных агрегатов.

В линейке отопительной техники марки PROTHERM линия электрических котлов для отопления представлена серией Скат. Компания создала широкую сеть сервисных центров, которые обеспечивают бесперебойную работу отопительного оборудования компании адаптированного к условиям России. Поэтому купить электрический котел Протерм Скат, выгодно из-за наличия сети сервисного обслуживания. На официальном сайте компании представлен каталог продукции Protherm на 2016 год. В нем содержится самая актуальная информация об отопительных агрегатах производимых компанией.

Обзор линейки моделей электрических котлов Protherm

В каталоге компании на 2016 настенный электрический котел Protherm Скат представлен 8 моделями с мощностями от 6 кВт до 28 кВт. Оборудование с буквой «К» подключается к сети 220/380 В. Все модели этой линейки электрических котлов двухконтурные. Компания выпускает и линейку моделей одноконтурных котлов в их названии присутствует аббревиатура – «KR 13». Одноконтурные котлы выпускаются в том же диапазоне мощностей, как и двухконтурные. Габариты и вес всех моделей одинаковы и их основное отличие – мощность, зависящая от набора установленных ТЭНов и напряжения питания (220/380 В).

Каталог предоставляет основные параметры на электрический котел отопления Protherm базовой модели:

  • номинальные мощности – 6/9/12/14/18/21/24/28 кВт;
  • максимальная величина тока (28 кВт) – 3/43 А;
  • напряжение питания – 220/380 вольт;
  • КПД -99%;
  • максимальная температура нагрева теплоносителя – 85 градусов;
  • максимальное давление, создаваемое насосом – 50 кПа;
  • встроенный расширительный бак – 7 литров;
  • минимальное давление теплоносителя – 0,8 бар;
  • максимальное давление в контуре – 3 бара;
  • оптимальное давление в системе отопления – 1 – 2 бара;
  • электрозащита – IP40;
  • размеры патрубков для присоединения к контуру — G 3/4”;
  • размеры патрубков для заполнения или слива — G 1/2”;
  • вес пустого котла – 34 кг;
  • габариты – 740 х 410 х 330 мм.

Преимущества электрических котлов компании Protherm

В отличие от газовых, твердотопливных и дизельных котлов отопления электрические котлы не выделяют при своей работе никаких вредных продуктов, им не нужен дымоход и различные дополнительные устройства.

По своим свойствам электрокотел Protherm абсолютно безвреден для окружающей среды, а при работе не требует постоянного контроля.

Так, электрический котел Protherm Скат 9к, впрочем, как и остальные модели линейки электрических котлов компании, полностью автоматизирован, на лицевой поверхности корпуса установлен ЖК-дисплей, который отражает установленные показания. В комплект поставки входит подробная инструкция на электрокотел Протерм Скат 9, где указаны все действия для достижения слаженной работы агрегата.

Владельцу достаточно выставить нужную температуру, и в дальнейшем ее будет поддерживать автоматика, с высокой точностью до одного градуса. После достижения комфортной температуры термостат подаст сигнал на блок управления котла, который выключит подачу электроэнергии. Электрические котлы безопасны, ведь автоматика следит не только за температурой теплоносителя, но и за его давлением. Для предотвращения резких скачков напряжения выход котла на максимальный режим осуществляется ступенчато. Двухконтурный электрический котел Скат любой модели кроме отопления нагревает воду для системы горячего водоснабжения (ГВС).

Электрические отопительные котлы чрезвычайно компактны и отлично вписываются в любой интерьер. Настенные электрокотлы Протерм Скат могут обогреть площади от 60 до 280 м2 и прекрасно подойдут для отопления квартир, загородных домов, дач и офисов. Особенно хорошие отзывы на электрокотел Протерм Скат 6 квт, который может обеспечить небольшой офис теплом и горячей водой. Есть пример, когда владелец установил выносной бак, вода в котором нагревается ночью, т. к. в регионе действует ночной тариф, а днем отдает тепло в помещение.

Монтаж и подключение электрических котлов

В инструкции по установке и монтажу агрегата, входящей в комплект поставки электрических котлов компании Protherm, есть предупреждение, что в случае механических повреждений корпуса, нарушений целостности узлов и блоков котла гарантия становится недействительной. Поэтому при самостоятельном монтаже нужно работать аккуратно и четко выполнять рекомендации. Чтобы настенный двухконтурный электрический котел Протерм правильно функционировал, его нужно подключить в соответствии с требованиями инструкции.

Подключение к электрической сети котла Протерм 6 кВт

Котел номинальной мощностью 6 кВт выпускается в двух вариантах подключения ТЭНов для 220 в и для 380 в. Котлы и ТЭНы ничем не отличаются и вариант котла на 380 в можно легко превратить в вариант на 220 в. Для этого достаточно изменить схему коммутации. Если котел подключен к трехфазной сети, то ТЭНы на 2 кВт в каждой фазе потребляют ток около 10 А, т. к. линейное напряжение равно 220 в. Следовательно, проводка в 1,5 квадрата и трехфазный автомат на 10 А обеспечит нормальную работу.

При однофазной сети все несколько сложнее. В котле установлено 6 ТЭНов и при максимальной мощности в 6 кВт ток потребления будет чуть больше 27 А, следовательно, уже понадобится провод сечением не менее 6 квадратов и защитный автомат на 30 А.  Все вышеописанное распространяется на любой электрический котёл отопления для дома, любой мощности, только значения потребляемого тока и нужное сечение проводов будет зависеть от мощности.

Согласно таблицам для выбора сечения медного провода ток в 1 А требует сечения 0,17 мм2. Ток в цепи определяем по известной формуле – I = P/U, в которой:

  1. I — номинальное значение тока;
  2. P — максимальная мощность электрокотла;
  3. U — линейное или однофазное напряжение (220 в).

Рекомендации по установке электрических котлов

Первое, на что надо обратить особое внимание – это правильный подбор сечения электрического кабеля питания. Ведь, например, электрический котел Протерм Скат 24 с номинальной мощностью 24 кВт при подключении к трехфазной сети будет потреблять ток около 30 А по каждой фазе. Такой мощный котел нежелательно подключать к однофазной сети, ведь в таком случае ток при максимальной мощности возрастет до 100 А. Подключать электрический котел нужно только через УЗО.

Что касается места установки, то требования для установки электрических котлов не такие жесткие, как для газовых или твердотопливных агрегатов. Да и цена на электрокотел для отопления дома значительно ниже, чем цены на котлы других типов.

Установить электрический котел можно в любом месте, но это место должно обеспечить легкий доступ для регулировки агрегата или оперативного отключения в случае необходимости.

Если в схеме контура предусмотрено несколько электрических котлов, то они подключаются параллельно. Согласно правилам по электробезопасности электрический отопительный прибор должен быть заземлен.

Как подобрать электрический котел для отопления дома

Все электрические котлы компактны, просты в эксплуатации и безопасны. Им не нужны дымоходы и специальные помещения для установки, а КПД близок к 100%. По этим свойствам они превосходят котлы других типов. Для отопления конкретного помещения электрический котел подбирается в первую очередь по мощности. Считается, что один киловатт достаточен для обогрева 10 м2. Следовательно, электрический котел Протерм Скат 12 с номинальной мощностью 12 кВт может обеспечить теплом помещения общей площадью 120 м2.

Высокое качество и надежность подтверждают найденные в сети отзывы на электрический котел Протерм Скат 12, в которых пишут, что котел бесшумный, просто и легко регулируется и не требует постоянного внимания («установили, включили и забыли»).

Популярные электрические котлы компании Protherm

Для подключения в качестве резерва к существующей системе отопления или для обогрева небольшого дома площадью до 90 м2 наибольшим спросом пользуется настенный электрический котел Protherm Скат 9 kr 13 с возможностью использования сети 220/380 В. Котел одноконтурный с электронным управлением и с встроенным циркуляционным насосом и расширительным баком. Его основные характеристики полностью соответствуют базовой модели.

Если же возникнет необходимость в организации горячего водоснабжения, то производитель предусмотрел возможность подключения внешнего бака. При продаже патрубки подключения закрыты заглушками. Разница в цене между одноконтурными и двухконтурными котлами невелика. Например, цена на котёл Протерм Скат 9 квт настенный двухконтурный сопоставима с ценой на котел аналогичной мощности, но одноконтурный. В разных магазинах по продаже отопительного оборудования цена на электрический котел Протерм Скат 9 колеблется от 490 до 560 у.е.

По своим техническим характеристикам, по требованиям к установке, регулировке и дизайну электрические котлы значительно предпочтительнее газовых и твердотопливных котлов. Для их монтажа не требуется наличие отдельного помещения, а сам электрический котел можно установить в любом месте контура отопления, главное чтобы к нему был свободный доступ. Электроника, разработанная компанией Protherm, самостоятельно следит за уровнем температуры воздуха в помещении и создает комфорт и уют в дома. Единственное препятствие, которое ограничивает применение электрокотлов – высокая цена на электроэнергию, имеющая тенденцию к повышению.

Электрический котел отопления двухконтурный – Система отопления

На данной вкладке веб сайта мы попбробуем найти и подобрать для своего дома нужные части конструкции. Конструкция обогревания квартиры насчитывает некоторые комплектующие. Любой узел имеет огромное значение. Исходя из этого подбор частей системы нужно осуществлять технически обдуманно. Система отопления насчитывает, крепежи, развоздушки котел, систему соединения, коллекторы, трубы терморегуляторы, батареи, бак для расширения, увеличивающие давление насосы.

В настоящее время очень важно создавать достойное жизнеобеспечение там, где долгое время проживают люди. К таким местам, прежде всего, относятся квартиры, дома и дачные постройки. Естественно, что совершенно незаменимым является отопление, однако не всегда можно использовать его в виде центральной и общественной подачи. В статье речь пойдёт о достойной альтернативе – электрических отопительных котлах.

Устройства прямого действия (среди них паровые электродные котлы и нагреватели воды на электродах). Электричество проходит сквозь воду и, выделяя тепло, способствует её нагреву. Такие котлы компактны, пускай и в значительной степени более требовательны к качеству воды.

Можно использовать подобные устройства, как в качестве основного средства отопления, так и в качестве альтернативного для квартир или загородных домов. Идеальны они также на дачных участках. Помимо всего прочего, двухконтурные электрические котлы с большим успехом применяются для того, чтобы обогреть воздух в помещениях складских, офисных и промышленных, торговых. Стоит обратить внимание на то, что производительность электрических устройств очень высока и может быть использована в совершенно разных эксплуатационных условиях.

Стоимость и особенности

В сравнение с газовыми котлами, электрические модели на порядок больше стоят. Однако невозможно точно сказать, что данный недостаток особенно существенный, ведь их производительность может быть заметно больше, нежели у более дешёвых газовых котлов, да и управление электрических моделей в сравнении отличается своим удобством и простотой. Требуют они лишь подачи электричества, а вот газовые котлы отопления двухконтурные «Электролюкс» требуют дополнительной покупки горелки навесного типа, очистки от гари и копоти устройств, ведь подобные загрязнения постепенно накапливаются внутри котла непосредственно на его стенках. (См. также: Двухконтурные газовые котлы )

Если же всё-таки в ваши приоритеты входит покупка именно такой модели, то обратите своё внимание на двухконтурный газовый котел «Электролюкс», что среди множества представленных на современном мировом рынке котлов завоевал у потребителей исключительную популярность. Объяснить это можно тем, что такая серия включает в себя как котлы типа настенного, так и модели напольные, при этом вбирая в себя не просто комфортную эксплуатацию, но и гармоничный дизайн.

В настоящее время, в ряду огромного выбора моделей и марок, среди покупателей особенную популярность обрели. Говоря о монтаже, очень важно заметить, что электрические котлы в данном вопросе отличаются своей простотой, поэтому выполнить монтажные работы можно в очень короткие сроки. Несомненно, данный факт – очередное преимущество котлов отопительных, что работают на электричестве.

Основные преимущества и недостатки котлов отопления

Среди преимуществ электрических котлов: удобство и бесшумная работа, малая требовательность к регулярной чистке, компактность и простота в эксплуатации, отличительная безопасность ввиду отсутствия пламени в открытом виде. (См. также: Устройство двухконтурного котла )

Несмотря на целый ряд неоспоримых достоинств, как и в любом вопросе, подобные котлы обладают и некоторыми недостатками. Например, не подходят они для тех мест, где время от времени наблюдается перепад электрического тока. Частый выход из стоя и быстро накапливающая накипь также добавляют устройству минусов. Не подходят котлы для использования в домах частного типа, наблюдается высокий расход энергии при сравнительно низком коэффициенте полезного действия.

Ещё один существенный недостаток котлов, что работают на электричестве, – их установка в большинстве случае в обязательном порядке требует проведения отдельной проводки. Очень часто, из-за всех вышеперечисленных существенных негативных характеристик, люди приобретают изначально два котла разных видов, чтобы использовать их с наибольшей пользой и комфортом.

Котёл электрический двухконтурный: базовая конструкция

Традиционно электрические устройства состоят из бака, элемента нагревания, системы управления работы котла и её регулирования. Внешний вид может напомнить котельную, но в компактном варианте, что позволяет использовать устройство не в промышленности, а в жилых помещениях. В ряде случаев электрические котлы дополнительно оснащают ещё и стабилизатором напряжения, который предотвращает возникновение неполадок с автоматикой, если наблюдаются резкие перепады температур. (См. также: Одноконтурные и двухконтурные газовые котлы )

Та вода, что в электрических котлах поступает в отопительные батареи, в обязательном порядке проходит сквозь бак, где и нагревается до нужной температуры (за это отвечает элемент нагревания). После этого, вода из котла постепенно поступает в трубы отопления и отопительные системы.

В целом, в настоящее время мировые производители тщательно работают не только над тем, чтобы устройства работали исправно и долговечно, полностью оправдывая надежды покупателей. Очень важно, и с этим согласиться любой, чтобы дизайн того или иного изделия не просто не был грубым, но и дополнял своим внешним видом помещение, в каком-то роде завершал его. Перед приобретением той или иной модели очень важно разобраться во всех характеристиках и уже потом, обладая информационным багажом, идти за покупкой. В случае возникновения вопросов, всегда можно получить консультацию у специалистов.

Использование материалов разрешено только при наличии индексируемой ссылки на страницу с материалом. По всем вопросам обращайтесь на [email protected]

Источник: http://www.otopimdom.ru/index.php?id=530

5 Декабрь 2013 Алексей

Климатические условия России требуют оборудования отопительной системы в каждом доме. Но как поступить в ситуации, когда в населенном пункте отсутствует газовая магистраль? Отапливать дом печкой?

Но это не самый лучший вариант, сегодня есть возможность воспользоваться более простым способом – установить двухконтурный электрический котел. Он достаточно прост в обслуживании, занимает мало места и способен автоматически поддерживать температуру.

Их модельный ряд достаточно широк, что позволяет выбрать наиболее подходящий для конкретных условий образец. Как это сделать? Сначала рассмотрим, что представляют собой такие отопительные аппараты.

Особенности аппарата

Любой отопительный аппарат предназначен для подогрева теплоносителя и подачи его в систему. Двухконтурные электрические котлы не являются исключением, они также выполняют данную функцию, но при этом значительно проще в конструктивном плане, чем образцы, использующие в качестве топлива газ.

По принципу работы они подразделяются на одно- и двухконтурные. Последние способны не только обогревать помещение, но и осуществлять приготовление горячей воды для хозяйственных нужд.

Двухконтурные электрические котлы выгодно устанавливать в домах, не подключенных к горячему водоснабжению, так как он способен не только поддерживать комфортную температуру в помещении, но и снабжать жильцов горячей водой, в количестве достаточном для удовлетворения потребностей семьи. Они безопасны в эксплуатации, не выделяют вредных примесей в атмосферу и могут функционировать в автоматическом режиме, что удобно для тех, кто часто отсутствует дома.

Принцип работы двухконтурных котлов

Такие модели отопительного оборудования имеют два, работающих независимо друг от друга контура, один из них используется для отопительной системы, а другой для обеспечения жильцов дома горячей водой.

Котел отопительный электрический двухконтурный обычно поставляется укомплектованным следующими узлами:

  • Термонагревателями (чаще всего двумя)
  • Расширительным баком
  • Предохранительным клапаном
  • Воздухоотводчиком
  • Циркуляционным насосом
  • Системой автоматики

Принцип действия таких аппаратов основан на преобразовании электрической энергии в тепловую при помощи трубчатых электронагревателей – ТЭНов. Они вмонтированы в теплообменник. С их помощью происходит нагрев теплоносителя, а его циркуляцию обеспечивает насос.

Контроль работы котла осуществляет блок управления. Регулятор при понижении температуры в помещении подает сигнал на включение режима нагрева и запуска насоса, обеспечивающего достижение требуемой величины рабочего давления теплоносителя. При получении необходимого значения происходит поэтапное выключение блоков аппарата.

Современные двухконтурные электрические котлы имеют предохранительные системы. Они управляют работой клапана безопасности, срабатывающего при превышении предельно допустимого давления теплоносителя в системе. Перегрев нагревательного блока контролируется специальным термическим выключателем, реагирующим на превышение допустимого температурного порога.

Отличительные особенности оборудования

Принципиальную разницу между отдельными типами отопительных аппаратов удобнее всего рассматривать на примере модели от одного производителя. Для примера сравним различные устройства от компании Bosch.

Она производит котлы электрические двухконтурные, Германия всегда считается одной из европейских стран, выпускающих самые лучшие отопительные устройства. Немецкие аппараты отличаются высокой надежностью, но и ценой тоже. И если стоимость для вас не главный критерий в выборе, то стоит покупать Bosh. Котел от немецкого производителя модели GWR 5/15 может работать от одно- и трехфазного источника питания. Все аппараты имеют расширительный бачок и циркуляционный насос.

Все электрическое отопительное оборудование данной марки имеет ряд преимуществ:

  • Небольшой вес
  • Компактные размеры
  • Стильный дизайн
  • Полностью экологически безопасны
  • Бесшумны

Двухконтурные модели являются наиболее востребованными, так как способны выполнять две функции: обогрев помещения и приготовление горячей воды. Но, не глядя, на все достоинства они менее распространены, чем газовое оборудование.

Основными причинами такой ситуации являются:

  • Высокая цена на энергию
  • Не на всех участках есть возможность выделения 10 и более кВт, необходимых для больших домов

Поэтому на современном этапе наиболее выгодным является применение таких аппаратов в качестве резервных при газовом отоплении, или в паре с твердотопливным котлом. Однако они не требуют выполнения жестких нормативов по установке, как газовое оборудование, поэтому выигрывают в данном вопросе у всех имеющихся на сегодняшний день видов отопительной техники.

Вопрос стоимости иногда бывает решающим

Цена на котёл электрический двухконтурный зависит от нескольких факторов, но все же решающим является бренд. Оборудование от известных европейских производителей стоит дороже, чем аналогичное, выпускаемое отечественными предприятиями. Поэтому при выборе модели необходимо в первую очередь ориентироваться на ее стоимость.

Если рассматривать известные бренды, такие как Vaillant, Protherm, Baxi, то их продукцию можно купить в ценовом диапазоне от 500 до 1000 евро, в сравнении с газовыми моделями – это дешево. Такая разница обусловлена мощностью котлов, наличием одного или двух контуров и другими особенностями конструкции.

Тем, кто ограничен в средствах, стоит выбирать между наиболее дешевыми импортными моделями и продукцией от местного производителя.

Причем последние, имея значительно более низкую цену, по качеству практически не отличаются от зарубежных моделей эконом класса.

Большинство местных предприятий используют в своих аппаратах узлы от импортных производителей, что является гарантией их надежной работы. Например, котлы отопления электрические двухконтурные марки РусНит имеют цены от 150 евро, что позволяет приобретать их даже самым экономным потребителям.

Чья продукция лучше?

Над этим вопросом задумывается каждый, кому приходится выбирать отопительное оборудование. Ответить на него однозначно достаточно сложно. Все зависит от требований, которые будут предъявляться к аппарату в процессе эксплуатации. Если котел приобретается в качестве основного источника подогрева теплоносителя, то в первую очередь необходимо обращать внимание на его экономичность.

В данном случае преимущество будет на стороне наиболее известных итальянских и немецких производителей, которые оснащают свое оборудование новейшими разработками, позволяющими экономно расходовать электроэнергию. Их двухконтурный электрокотел имеет самые лучшие отзывы.

Приобретая аппарат в качестве резервного устройства можно выбирать более дешевые модели. Они хорошо справятся со своими функциями на период ремонта или неожиданного выхода из строя основного котла.

Но, в любом случае, необходимо помнить о мощности аппарата, если она будет выбрана в соответствии с точными расчетами, то это позволит вам сэкономить на электричестве, и сделает его работу наиболее продуктивной.

Источник: http://megakotel.ru/vybiraem-dvukhkonturnyjj-ehlektricheskijj-kotel.html

Приобретение электрического котла для отопительной системы – это довольно трудное и ответственное решение. Если необходимо организовать систему отопления для частного или дачного дома, то нужно принять во внимание, что для того чтобы котел работал наиболее оптимальным образом, необходимо подвести к нему стабильный и надежный источник электроэнергии. Кроме того, необходимо учесть, какие затраты придется понести для того чтобы осуществлять его техническое обслуживание. Двухконтурные электрические котлы отопления обладают как преимуществами, так и недостатками, которые показывают отзывы о таких устройствах.

Преимущества

Двухконтурный электрический котел отопления будет отличным решением в той ситуации, если невозможно подключить дом к централизованной отопительной системе. Двухконтурный отопительный котел поможет организовать не только отопительную систему в доме, но и систему горячего водоснабжения.

Система отопления и горячего водоснабжения с электрическим котлом

Во время покупки электрического котла нужно смотреть не только на его цену, но и на его технические характеристики. Только изучая совокупность всех его параметров, можно понять, будет ли целесообразно приобретать тот или иной напольный или настенный электрический котел отопления или нет. Изучив преимущества и недостатки двухконтурного электрического котла, можно принять более осознанное решение о его приобретении.

К преимуществам такого типа котла можно отнести следующие:

  • Они обладают компактным размером;
  • Не создают шум во время работы;
  • Несложны в управлении и не требуют больших усилий во время монтажа;
  • Безопасны с экологической точки зрения.

Электрокотлы для отопления квартиры пользуются довольно большим спросом у владельцев дачных или загородных домов.

В таких условиях продуктивность таких котлов выглядит более очевидно. Чтобы установить двухконтурный электрокотел для отопления дома, потребуется найти и подготовить для него рабочую поверхность. Котел необходимо устанавливать как можно ближе к источнику электроэнергии.

Двухконтурный котел устанавливают возле источника электроэнергии

Посредством электрического котла можно обеспечить постоянную подачу горячей воды. Это является отличным фактором, особенно в той ситуации, если невозможно подключится к газовой магистрали.

Во время рабочего режима двухконтурный электрический котел не использует воздух в помещении, а также не выделяет никаких вредных веществ.

По сравнению с другими системами, в случае отопительной системы работающей на электрическом котле нет необходимости подыскивать для этого агрегата отдельное помещение. Для того чтобы установить настенные электрические котлы отопления, потребуется совсем немного свободного пространства. Это позволяет сэкономить полезную площадь. Настенный электрический котел займет еще меньше свободного пространства.

Особенности эксплуатации электрических котлов

Для отопительной системы с электрическим двухконтурным котлом не нужно разрабатывать сложного документального проекта, а также нет необходимости устанавливать вентиляционную систему или монтировать дымоотвод. Наиболее экономичными являются настенные электрокотлы для отопления от немецких производителей. Кроме того, такие устройства не создают вибраций или шума во время рабочего режима.

Помимо этого, такие однофазные электрические котлы отопления зарекомендовали себя как стойкие и долговечные устройства. Наиболее важный момент, который требует особого к себе внимания, – это надежное и правильное подключение устройства к источнику питания.

Резкие скачки напряжения могут нарушить работу электрического котла, так как если однофазные электрокотлы для отопления будут подключены неправильно, на них будут возлагаться большие нагрузки. Благодаря современным методам диагностирования в случае неисправности котла ее можно довольно легко выявить. Так как такой котел работает без открытого очага огня, то его ремонт тоже будет нетрудной задачей.

Еще до того, как вы купите электрические одноконтурные котлы отопления или двухконтурные, можно рассчитать, какие будут затраты на его эксплуатацию. Например, для того чтобы обогреть помещение площадью в 10 кв. метров, потребуется котел с мощностью в 1 кВт. Если планируется монтаж двухконтурного котла для того чтобы организовать не только отопительную систему, но и систему горячего водоснабжения, то нужно учесть, что могут потребоваться еще некоторые резервы мощности.

Источник: http://otoplenie-doma.org/dvuxkonturnye-elektricheskie-kotly-otopleniya.html

Проблемы с горячим водоснабжением и отоплением являются одними из основных для владельцев частных домов. От грамотного решения данной проблемы зависит комфортное проживание всей семьи. Однако не ко всем домам подведен магистральный газопровод, поэтому у владельцев домов, расположенных в таких местах, встает вопрос об установке альтернативной системы отопления. Двухконтурный электрический котел является отличным вариантом отопления.

Что представляет собой двухконтурный электрический котел

Двухконтурный электрический котел представляет собой мини котельную, которая обеспечивает не только отопление, но и горячее водоснабжение. Каждый из корпусов работает автономно, что означает возможность включения котла только на отопление или на подачу горячей воды. Также можно включить котел на одновременное отопление и подогрев горячей воды.

Под корпусом котла находятся два ТЭНа, циркуляционный насос, предохранительный клапан, расширительный бак, воздухоотводчик и комплекс автоматики. Для обеспечения безопасности при установке котла рекомендуется провести заземление и установить устройство защитного отключения. Также для защиты котла от скачков напряжения и, как следствие, увеличение срока его службы, рекомендуется пропускать ток через стабилизатор напряжения.

Двухконтурный электрический котел: особенности

Все электрические котлы экономичны, просты в эксплуатации, компактны и экологичны. Двухконтурный электрический котел не только согреет дом, но и обеспечит горячее водоснабжение.

  • Как правило, котлы производятся из стали, поэтому малый вес и небольшие размеры легко позволяют установить котел на стене.
  • Бесшумная работа котла позволяет устанавливать его вблизи жилых помещений.
  • Отсутствие необходимости строить дымоход и постоянной копоти делают электрокотлы особенно притягательными.
  • Двухконтурный электрический котел долговечен и прост в эксплуатации. Регулярный контроль за состоянием электропроводки не даст котлу выйти из строя.
  • Небольшой ремонт электрического котла можно осуществить согласно инструкции самостоятельно.

Однако при принятии решения о приобретении двухконтурного электрического котла необходимо знать, что он не годится для отопления больших домов, так как затраты на оплату электроэнергии будут велики. Также для котлов с мощностью свыше 6 кВт необходимо наличие трехфазной электросети.

Доступная цена, отличные эксплуатационные качества, функциональность, оптимальные вес и размеры являются определяющими позициями при покупке двухконтурного электрического котла.

Другие статьи по теме: Электрические котлы для частного дома – это выгодно и эффективно!

Источник: http://www.spb-rost.ru/dvuhkonturniy_electricheskiy_kotel.html

Смотрите также:
02 октября 2021 года

Использование двухконтурного электрического котла для дома

То, что в жилом строении, кроме систем ХВС и ОВ, должна быть и горячая вода, оспаривать бессмысленно. И когда выбирается модель теплогенератора, преимущество отдается изделиям, обеспечивающим и обогрев дома, и ГВС. Но традиционно такое решение трансформируется на газовые котлы. А как быть, если это электрический аналог отопительного прибора? Рационально ли приобретать установку данной группы с двумя контурами? Не расточительство ли это, учитывая высокие и постоянно растущие тарифы на эн/ресурс? Вопросы довольно злободневные, и ответы на них ищут многие потенциальные покупатели.

Основные недостатки двухконтурных эл/котлов

Их знание поможет понять, целесообразно ли устанавливать в доме такую модель теплогенератора.

  1. Высокие тарифы
  2. Это главное, что настораживает покупателей. Даже не вникая в специфику функционирования оборудования (приоритет ГВС и тому подобное), «диагноз» ставится автоматически – не стоит связываться. И это во многом оправдано, хотя частично затраты можно снизить.

  3. Значительная нагрузка на сеть
  4. Чтобы качественно отапливать жилище и еще готовить горячую воду в требуемом количестве, приобретение котла малой мощности проблему не решает. Следовательно, придется устанавливать прибор с большими возможностями. И здесь ряд вопросов:

  • выдержат ли кабеля и провода, которые изначально не рассчитаны на такое эн/потребление? Причем придется менять не только их, но и элементы автоматики на входе в дом, иначе АВ станет постоянно «вышибать»;
  • получится ли увеличить лимит на эл/снабжение? Ведь для частного дома он определяется нормативными документами, а установка мощного эл/прибора требует дополнительного согласования. То, что все это хлопотно – однозначно. Но каков будет результат?
  • Зависимость ГВС от самого котла
  • Горячая вода необходима не только в холодное время года, а постоянно. Получается, что приобретая двухконтурную электрическую модель, нужно быть готовым к тому, что ее ресурс выработается довольно быстро, хотя производители и дилеры утверждают обратное. И уж тем более, если в доме малыш или больной, требующий постоянного ухода. Но это как минимум. В реальности же категорий людей, которым постоянно нужна горячая вода, значительно больше. Следовательно, отопительная установка будет работать беспрерывно, то есть не выключаться практически круглый год. А это – повышенное эн/потребление (см. выше).

    Сейчас рынок предлагает достаточно вариантов решения проблемы ГВС. Например, установкой в доме приборов иного типа, способных готовить горячую воду. Они продаются в большом сортаменте; главное, грамотно выбрать модель. Это позволяет произвести «развязку» контуров, целесообразность чего обозначена в п.3.

    Разновидности водонагревателей

    1. Проточного типа
    2. Чтобы понять нецелесообразность использования таких приборов повсеместно, не нужно быть специалистом в этой области. Они классифицируются по различным признакам: принципу действия (напорные, безнапорные, индукционные), способу крепления и ряду других. Но водонагреватели данной разновидности имеют общие недостатки.

    • Сложность монтажа. Главная проблема – как их размещать в условиях избыточной влажности? А потому в основном такие модели используются на кухнях, для приготовления горячей воды для хоз/нужд. Следовательно, их применение несколько ограничено.
    • ГВС подается «здесь и сейчас». То есть, чтобы приготовить горячую воду, необходимо включить прибор. А так как основное ее потребление приходится на дневное время, то и расчет даже при двухтарифном счетчике ведется по максимуму. Хотя для кратковременного применения, к примеру, на даче, хорошее решение.
    • Зависимость некоторых моделей от давления в системе. Хотя это и нивелируется установкой, например, предохранительного клапана.
  • Бойлеры
  • Так называются резервуары, в которых готовится и хранится (по принципу термоса) горячая вода. Для жилого строения накопительные водонагреватели – вариант более предпочтительный, особенно если в схему включить таймер. В чем преимущество?

    • ГВС в доме будет всегда, даже если возникнут проблемы на линии и временно отключится пром/напряжение.
    • Готовя воду в ночное время, можно значительно сэкономить на эн/потреблении. Необходимо лишь установить двухтарифный счетчик и соответствующую автоматику, если она не предусмотрена во внутренней схеме бойлера (таймер).

    Вывод

    1. Для обеспечения жилого строения ОВ и ГВС, если в качестве «топлива» используется эл/энергия, в большинстве случаев целесообразно монтировать электрические одноконтурный котел и водонагреватель. По выбору типа и характеристик последнего желательно проконсультироваться с профессионалом. Это позволит разумно сэкономить на эн/потреблении.
    2. Чтобы принять окончательное решение, следует проанализировать все аспекты. А нюансов много:
    • о какой местности идет речь? Ведь для сельских районов тарифы на эл/энергию ниже, чем в черте населенного пункта;
    • состав семьи и уклад жизни ее членов. То есть оценивается суточная потребность в горячей воде;
    • затраты на оборудование. Здесь принимается во внимание не только цена эл/котла с 1 контуром + бойлера или аналога, обеспечивающего ОВ и ГВС.
    Правильный расчет предусматривает, во что обходится эксплуатация, обслуживание и ремонт каждого образца техники. По этому пункту советы специалиста понадобятся однозначно.

    «АЛЬФАТЭП» окажет помощь любому жителю Подмосковья в вопросах организации отопления и ГВС, обратившемуся за ней по контактному номеру 8 (495) 109-00-95. Сотрудники компании после уточнения отдельных моментов, касающихся специфики строения и порядка его использования, предложат оптимальный вариант решения проблемы. На складах всегда есть необходимое оборудование в большом сортаменте; выбор есть. По желанию заказчика, будет составлен грамотный расчет всех требуемых характеристик электрического котла и водонагревателя и схемы их подключения. «АЛЬФАТЭП» принимает заявки и на монтаж эл/приборов со сдачей «под ключ» силами своих специалистов.

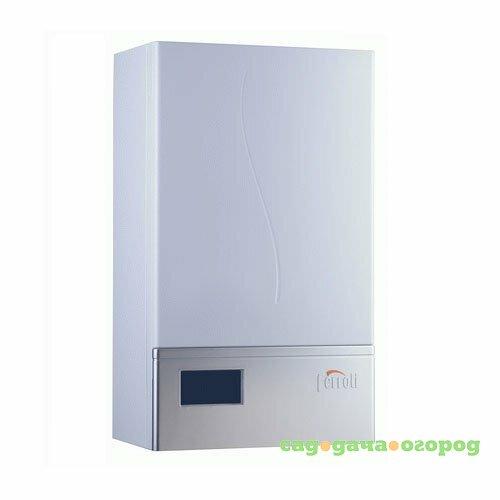

    Электрические отопительные котлы

    Согласно п. 12 п.п. 1 Распоряжения Европейского парламента и Совета (Евросоюза) 2016/679 от 27 апреля 2016 г. относительно охраны физических лиц в связи с обработкой персональных данных и свободного перемещения таких данных, а также отмены директивы 95/46/WE (общее распоряжение о охране данных) (Правительсвенный дневник Евросоюза Л № 119, стр. 1) информируем, что:

    1. Администратором Ваших персональных данных является ООО Коспел с центральным офисом в Кошалине на улице Ольховой 1, зарегистрированным в Национальном судовом реестре под номером 0000047150, ИНН: 6691311816, e-mail: [email protected], tel. 94 346 38 08.

    2. ООО Коспел использует файлы «cookies» с целью: аналитической, рекламной и маркетинговой.

    3. Ваши персональные данные – используемые согласно п.6 п.п.1 буква a) вышеупомянутого Распоряжения и п. 173 закона – Телекоммуникационное право – обработка будет происходить на основе нашей информации о использованию файлов «cookies» и Вашего согласия на обработку персональных данных для вышеупомянутых целей.

    4. Ваше персональные данные будут сохранятся до времени отмены согласия обработки данных. Право к его отмене Вы имеете в любом моменте без изменения законности обработки данных, выполняемых на основе согласия перед его отменой.

    5. Вы имеете право доступа к содержанию своих данных и право к их изменению, аннулированию, ограничению обработки, право внесения несогласия к их обработке, а также право перенесения данных.

    6. Вы имеете право внесения жалобы в Службу охраны персональных данных, которая может принять решение, что обработка персональных данных нарушает пункты вышеупомянутого Распоряжения.

    7. Предоставление персональных данных является добровольным и Вы можете их не предоставлять.

    8. Предоставленные Вами данные не будут профилироватся.

    На что обратить внимание при выборе электрического котла

    Технику для отопительных коммуникаций приобрести не так просто, как кажется на первый взгляд. Нужно понимать, какие электрические котлы лучше. Это необходимо, чтобы не попасть впросак, а обзавестись наиболее подходящей моделью согласно жилищным условиям и установленным требованиям. Какой электрический котел выбрать, зависит от ряда факторов, о которых пойдет речь дальше.

    Читайте также «Что выбрать – электрический или газовый котел? Сравнение по 4-м параметрам».

    Типы электрических котлов




    Человек, не имеющий специального образования или навыков и опыта, испытывает сложности при покупке конкретной модели. Не зная, какие бывают электрические котлы, пользователь теряет деньги при покупке, эксплуатации, переплачивает, тратит много на ремонтные работы.

    При значительном многообразии нужно попасть в самую точку. От выбранной модели также зависит, как будет работать электрический котел. Принцип функционирования основывается на преобразовании энергии  в тепловую с помощью специальных нагревателей. Установки разделяются на несколько разновидностей, исходя из определенного фактора. Выделяют модели по:

    1. Количеству подключаемых точек. Такая группа включает одноконтурные и двухконтурные модели. Первые (например, ТермІТ КЕТ-09-1Е или RODA Strom SL 18) используют только для обогрева помещений, а вторые (вариант Hi-Therm HiT-4 или Hi-Therm HiT-6) предполагают еще и получение горячей воды. Последние разделяются на проточные и накопительные.

    При наличии бойлера в доме рационально приобрести одноконтурный, если же он отсутствует, то двухконтурный.




    2. Типу нагревания носителя тепла. Эта группа состоит из трех типов установок. Выделяют ТЭНовые, индукционные или электродные. Наиболее практичными считаются первые за счет простой конструкции и быстрого нагрева.  Как работает электрический отопительный котел? Первые предполагают установку специальной нагревательной спирали, размещаемой в специальной трубке с полной изоляцией. В таком случае нагревание теплоносителя происходит посредством проточного режима.

    Вторые функционируют по принципу метода электромагнитной индукции. Другими словами, повышается температура специальных материалов, которые создаются из химических соединений. Третьи отличаются функционированием. В роли разогревающих приспособлений выступают электроды, которые отдают силу энергии воде. Температура повышается от своего же сопротивления в момент протекания тока.




    3. Установке. Такая группа включает напольные и настенные вариации.

    Какой электрический котел выбрать для отопления частного дома, зависит и от  самого сооружения. Если площадь варьируется в пределах 101-200 кв.м., то подойдет, например, DNIPRO Mini 18 кВт/380В или или Vaillant eloBlock 14кВт за счет компактных габаритов и высокого КПД, который равняется 99 %. Какой электрический котел выбрать для дома с большей площадью? В таком случае стоит отдать предпочтение вариациям с показателем мощности в пределах 20-30 кВт. Подойдет, например, eloBlock 28кВт.

    Какой электрический котел выбрать для квартиры с площадью 100 кв.м. и менее? Актуально приобрести HEATMAN-Light 6 кВт /220 или Vaillant eloBlock 9кВт за счет их универсальности. Такие модели подходят для различных помещений, представляя собой настенный котел со встроенным расширительным бачком.

    Будет интересно узнать «Как выбрать радиатор отопления».

    Как установить требуемую мощность




    Перед приобретением модели нужно проверить насколько хорошо в помещении сохраняется тепло. Для этого замеряется температура рядом с полом и потолком каждого из помещений. Если значения разнятся в 5 градусов, изначально требуется утепление стен и окон. Если все нормально, то требуется расчет мощности. Как правило, на один квадратный метр приходится 0.08-0.1 кВт. Это значение приблизительное, нужно еще оставлять запас, учитывая:

    • климатические особенности региона;
    • уровень эффективности отопительной коммуникации;
    • собственные предпочтения к холоду и теплу.

    Таблица тепловой мощности необходимой для различных помещений




    Мощность установки должна восполнять потери всех помещений и при необходимости обеспечивать горячее водоснабжение. Полученный результат и поможет подобрать наиболее подходящую модель. При вычислениях играют роль окна и двери, качество строения дома, площадь, панорамные остекления, теплопроводность сооружения. Для этого подходит специальная формула. Для установления мощности площадь сооружения умножается на удельную мощность модели, выраженную в киловаттах, на 10 кв.м., которая устанавливается для каждой области. Другими словами, получается  W = S x Wуд / 10 м2.

    Нужно обращать внимание и на тип подключения. Установки разделяются на однофазные, которые функционируют от сети 220 В и трехфазные, работающие от питания 380 В.

    Рекомендуем ознакомиться «Как выбрать электрический конвектор для дома и дачи».

    Стоимость установки, обслуживания и обогрева




    Перед покупкой немалая роль отводится стоимости установки, обслуживания и обогрева. Вопрос уменьшения затрат на отопление ­– важная часть обустройства такой системы в доме или квартире. Стоимость зависит непосредственно от ряда факторов:

    1. вида котла;
    2. необходимости составления проекта и монтажа сетей как внутри, так и снаружи;
    3. цены установки с осуществлением подключения к горячему водоснабжению;
    4. монтажа и присоединения техники и прочих приборов для работы коммуникации;
    5. стоимости дополнительных элементов;
    6. сборки разводки и оборудования для обогрева внутри помещений.

    К примеру, если электрический котел Tenko мини KEM 3_220, когда вырабатывает тепло в количестве 3000 Вт за час, расходует примерно 3090 Вт/ч энергии. Чтобы рассчитать сумму, затрачиваемую на обслуживание и обогрев, умножается показатель на стоимость ресурсов. Аналогично рассчитывается и сумма за год. Обязательно принимаются во внимание и габариты помещения. Если дом или квартира утеплены, то затраты на обслуживание и обогрев снижаются.

    Смотрите также “ТОП-6 дровяных котлов для частного дома до 200 кв.м”.

    Что в итоге?




    Электрические котлы выигрывают перед другими видами за счет простоты монтажа и эксплуатации, экономичности, экологичности и энергетической эффективности. Широкий спектр решений позволяет подобрать модель согласно требуемым параметрам и установленным требованиям. Играет роль и производитель установок. Среди популярных:

    1. Bosch. Такие установки славятся немецким качеством, среди аналогов их выделяет компактность и современный дизайн.

    2. Vaillant. Линейка моделей бренда отличается мощностью, простотой эксплуатации и надежностью. Качество на 100 % оправдывает цену.

    3. Roda. Компания предоставляет на выбор массу вариантов. Отличия заключаются в наличии регулировки мощности на трех уровнях и доступной цене по сравнению с аналогами.

    4. TermIT. Такие установки выделяются экологичностью, дизайном, высокоэффективной схемой, которая лежит в работе устройств. К тому же стоимость находится в наиболее приемлемом диапазоне для потребителя.

    Если акцент ставится на «начинку», то стоит отдать предпочтение первому или второму варианту, если на ценовую политику – третьему или четвертому.

    Смотрите видео «Электрокотел или электроконвекторы. Что выгоднее».

    Подключение котла к двухконтурному котлу. Схема подключения бойлера косвенного нагрева



    Котел косвенного нагрева Устанавливается совместно с моноблочными газовыми и твердотопливными котлами, тепловыми насосами, солнечными коллекторами. Для нормальной работы водонагревателя необходима привязка, согласованная с инструкцией производителя.

    Подключение бойлера косвенного нагрева к одноконтурному котлу требует специальных навыков, четкого понимания внутреннего устройства Емкостный привод.Есть несколько вариантов тиснения, что дает возможность учесть технические условия эксплуатации БКС.

    БПН обвязочная арматура

    Принцип работы котла связан с использованием тепла, отбираемого от отопительной системы, для нагрева ГВС. BCN должен решить несколько важных задач:
    1. обеспечить непрерывную циркуляцию теплоносителя от котла к водонагревателю;
    2. предотвращает гидравлический и термический удар;
    3. поддерживать заданную температуру нагрева воды в автоматическом режиме.
    При установке котла используется следующая запорная и регулирующая арматура:
    • Мембранный расширительный бак – Предназначен для компенсации теплового расширения в системе ГВС и предотвращения аварийных ситуаций. Для подключения БКН Установлен с группой безопасности. Расширительный бак должен содержать не менее 10% всего бойлера косвенного нагрева.
    • Клапан предохранительный – Необходимость аварийного слива воды из БКН. При чрезмерном повышении давления открывается и сбрасывает воду из бойлера.Клапан используется при техническом обслуживании, для заправки привода химическими реагентами, устраняющими накипь.
    • Группа безопасности Бойлера косвенного нагрева – Включает манометр, нагнетательный клапан и воздухоотводчик. Узел предназначен для нормализации давления в ГВС и предотвращения гидравлического удара. Установка группы безопасности и расширительного бачка, это требование производителей к обвязке БКН.
    • Датчик температуры котла – подключается к циркуляционному насосу, регулирующему давление в змеевике.Термостат погружного типа работает по принципу реле. При достаточном нагреве воды датчик подает сигнал на отключение насосного оборудования. Вода перестает лечить. После охлаждения автоматика котла начинает циркуляцию.
    • Клапан трехходовой – Работает как узел укрытия, открывая и закрывая подачу воды в котел от системы отопления. Есть простые механические устройства и точные трехходовые клапаны с сервоприводом.
    • Циркуляционный насос – в зависимости от выбранной схемы обвязки устанавливается один или два модуля.Насос используется для создания постоянного давления и рециркуляции в системе ГВС.
    Комплект подключения может отличаться в зависимости от технических характеристик, особенностей здания, реальной потребности в горячей воде и других параметров. В обвязке может присутствовать дополнительное оборудование: гидравлическая стрела, система фильтрации.

    Материал трубы для обвязки БКН

    К котлу подключаются холодное и горячее водоснабжение, подпитка и реверс системы отопления. Температура нагрева и давление на трубы определяют, какой материал предпочтительнее использовать при выполнении обвязки:
    • Холодная вода – может быть установлена ​​полипропиленовая трубка.Материал подходит для пайки всей системы HPW.
    • Горячее водоснабжение – температура ГВС. Представленный пользователь поддерживается при температуре 65-70 °. Допускается использование полипропилена с усилением из стекловолокна (армированного) или алюминия, предназначенного для горячего водоснабжения.
      Другой вариант: проложить обвязку медной трубой. При укладке медной трубы использование теплоизоляции. Медь – хорошая теплопроводность, что неизбежно приведет к снижению температуры нагретой воды при транспортировке до конечного потребителя.Теплоизоляция труб защитит от потери тепла.
    Альтернативой полипропилену может стать труба из металлопластика. Материал выдерживает высокое давление и нагрев до 95 ° С. Крепится с помощью обжима и пресс-фитингов.

    Размещайте установку котла сразу за отоплением котла, перед радиаторами и теплыми полами. Такая схема подключения обусловлена ​​тем, что для нагрева ГВС теплоноситель должен быть прогрет до 90-95 ° С. Серьезная тепловая нагрузка Наблюдается на участке между котлом и котлом.Этот участок обвязки рекомендуется выполнять для стальной или медной трубы.

    Варианты обвязки бойлера косвенного нагрева

    На выбор схемы подключения влияет несколько условий. Величина источника тепла, количество водонепроницаемых точек, наличие в системе теплых полов, радиаторов отопления. Способы обвязки подбираются в каждом конкретном случае индивидуально, с акцентом на техническое состояние ГВС и системы отопления.

    Еще один важный фактор, который следует учитывать при выборе типа подключения – это энергетическая зависимость.Есть, в которых циркуляция воды и теплоносителя происходит независимо, а также схемы с созданием принудительного давления (откачка). Последний не может работать без электричества. Производители БКН в инструкции по эксплуатации указывают рекомендованную схему обвязки, которая также учитывается при подключении.

    BPN BCN с трехходовым клапаном

    Схема смесительного узла SO – Подключение с приоритетом ГВС, успешно применяется при подключении к котлу нескольких источников тепла (котел, солнечные коллекторы, тепловой насос).БКН монтируется сразу после ТЭНа. Подачу циркуляционного насоса перекрывают, ставят трехходовой вентиль.

    Достоинств решения несколько:

    • быстрый нагрев ГВС;
    • экономия при постоянном использовании котла;
    • Возможность автоматизации нагрева воды.
    Трехходовой клапан перенаправляет поток теплоносителя из системы отопления на BKN до тех пор, пока температура в котле не достигнет заданных значений. После прогрева теплоноситель HBU полностью возвращается в систему отопления.

    Двухнасосная схема обвязки

    Хорошее решение в тех случаях, когда котел планируют использовать только время от времени. Требуется два циркуляционных насоса. Первый ставится на подогрев, второй прямо на подачу воды в БКН. В системе отопления здания поддерживается постоянная циркуляция теплоносителя.

    Циркуляционный насос на приводе подключен к термодатчику. При понижении температуры нагрева подается сигнал ГВС на включение.Создается давление, достаточное для изменения движения охлаждающей жидкости и направления ее через BCN. Чтобы система нормально работала, необходим точный расчет насоса для бойлера косвенного нагрева.

    Подключение через гидросистему

    Схема применяется в промышленных целях, а также при обвязке больших приводов свыше 200 литров. Подключение через гидросистему применяется для разветвленных сложных систем отопления: совмещения теплых полов и радиаторов, твердотопливного котла, а также солнечных коллекторов.

    Выполнение обвязки требует предварительного проведения грамотных теплотехнических расчетов. Схема подключения сложная, поэтому лучше обратиться за помощью к специалисту.

    Сводная система

    Схемы гидравлических соединений, применяемые в энергонезависимых отопительных котлах. Котел и сопутствующее оборудование поднимаются над котлом. Расстояние между уровнем теплообменников котла и водонагревателя должно иметь зазор высотой не менее 1 м.

    Гравитационная система имеет ряд недостатков, связанных с особенностями работы.Вода нагревается медленнее, температура нагрева и подачи воды в емкость будет меньше, чем в системах с принудительной циркуляцией. Главное преимущество: возможность работы при отсутствии электричества. При частом отключении напряжения в сети самоконкурсная система вне конкуренции.

    Установка рециркуляции ГВС с БКН

    Как обычно при использовании горячей воды В трубопроводе между БКН и точкой водоподготовки постоянно остается какая-то она.В сложных системах ГВС без рециркуляции на этом участке может находиться несколько десятков литров жидкости.

    При повторном открытии крана из него сначала течет уже остывшая вода, что снижает комфортность использования бойлера. Утилизация необходима для обеспечения мгновенной подачи горячей воды потребителю. Дополнительное преимущество, возможность подключить полотенцесушитель.

    Схема обвязки бойлера косвенного нагрева с рециркуляцией практически не отличается от обычного подключения принципиально.Отличие в том, что тройник, подключенный к обратному трубопроводу, устанавливается перед самой мешалкой или водяным краном. Линия рециркуляции ГВС через бойлер косвенного нагрева будет работать исключительно с использованием насосного оборудования.

    Recycling имеет ряд недостатков:

    • снижение температуры нагрева ГВС;
    • рост затрат на топливо;
    • энергетическая зависимость.
    В конструкции европейских котлов косвенного нагрева, фирмы ACV,
    Распространенный вопрос, на который нет однозначного ответа.Подключение бойлера косвенного нагрева к двухконтурному котлу решит проблему ожидания: с момента обнаружения крана и до фактической подачи горячей воды. На практике происходит следующее:
    • При открытии крана двухконтурный котел нагревает теплообменник ГВС, затрачивая на это максимальное количество тепловой энергии. Для нагрева змеевика требуется время. По этой причине горячая вода поступает к пользователю не сразу после открытия крана, а через некоторое время (срок зависит от удаленности точки водоотделения и мощности котла).
    • Частые запуски и прекращения подачи горячей воды создают нагрузку на нагревательные элементы, что может привести к быстрому выходу оборудования из строя.
    По некоторым подсчетам, только на 1 точку водозабора при интенсивном использовании расходуется около 70 литров воды. Двухконтурный котел с бойлером косвенного нагрева в обычном режиме тоже работает так же, как и однозаземленный. Тепло от системы отопления поступает и накапливается в приводе. При включении ГВС сразу подается горячая вода.Обвязка бойлера и бойлера косвенного нагрева предполагает установку системы рециркуляции.

    Основные минусовые схемы: зависимость работы БЦН от пропускной способности котла. Параметр влияет на скорость приготовления горячей воды. Теплоотдача в этом случае будет ниже.

    БКН лучше подключать к одноконтурному котлу. Подключение к двухконтурному котлу малоэффективно и применяется в основном при необходимости доработки существующей системы отопления и ГВС.

    Если вы не знаете, как подключить бойлер косвенного нагрева к двухконтурному котлу, схема на этой странице поможет вам разобраться с этим вопросом.

    SAMI простая схема Подключение бойлера косвенного нагрева к двухконтурному котлу подразумевает использование второго контура контура нагрева горячей воды для ГВС.

    В случае, если у вас нет БКН, горячая вода нагревается в «проточном» режиме. Если нужен «накопительный» режим, то вариант только один – использование БКН, потому что в самой телячке накопительных баков нет накопителя горячей воды.

    При этом двухконтурный котел, схема которого приведена на этой странице, реализован так же, как если бы это был одноконтурный котел.

    Возникает вопрос – зачем тогда использовать двухконтурный котел? Ответ отрицательный. Но у кого-то может быть такая ситуация, что 2-х часовой котел уже есть, а БКН есть. И при этом человек хочет реализовать систему ГВС в «накопительном» режиме.

    Подключение бойлера косвенного нагрева к двухконтурному котлу

    Итак, вот простая схема подключения бойлера косвенного нагрева к двухкайтовому, когда у вас есть возможность реализовать «накопительный» режим для системы ГВС даже при использовании двухконтурного бойлера.

    Подробнее по этой теме на нашем сайте:


    1. Если у вас бойлер косвенного нагрева, то схема подключения к газовому котлу позволит получить горячую воду для системы горячего водоснабжения …

    2. Раз уж про эту чешскую марку уже начали писать, то это как минимум один бойлер косвенного нагрева “Разберите по винтам” ….

    3. Для корректной работы нужна рабочая схема подключения бойлера косвенного нагрева.В этом случае будет работать обогрев, а горячий …

    4. Самая простая и правильная схема частного дома с газовым котлом представлена ​​на этой странице. Так как это для газовых котлов …

    Дополнить котлы косвенного нагрева в частных домах могут как газовые, так и твердотопливные или котлы, работающие на дизельном топливе. Установка такого оборудования может сделать проживание в загородном доме намного комфортнее. В отличие от двухконтурных котлов, котлы способны обеспечить максимально равномерный нагрев воды.

    Что такое бойлер косвенного нагрева и принцип его работы

    Конструкция агрегатов этого типа у нас относительно простая. Это бойлер косвенного нагрева представляет собой небольшую утепленную металлическую «бочку», покрытую изнутри двумя слоями эмали. В качестве нагревательного элемента в таких агрегатах используется обыкновенный змеевик.

    Холодная вода поступает в бойлер косвенного нагрева снизу, проходит наверх по спирали, нагревается и выходит через верхнее сопло.За обогрев самой декорации в таких приборах отвечает система обогрева. Горячая вода из котла сверху подается в нагревательную спираль, а снизу отводится от нее.

    Какие правила следует соблюдать при подключении

    Безнаказанность бойлеров косвенного нагрева производится своими руками с соблюдением следующих рекомендаций:

    • на трубах, подводящих теплоноситель к змеевику и снятию его, устанавливаются краны;
    • на входе холодная вода В агрегате установлен обратный клапан;
    • в обвязке котла, расширительный бак обязателен.

    Краны на трубах, соединяющих водонагреватели с котлом, устанавливаются для облегчения ремонта в случае необходимости. Снять агрегат при наличии такой арматуры в последующем в любой момент можно будет, не отключая основное оборудование. Обратный клапан При установке котла используется во избежание попадания горячей воды в «холодный» водопровод при падении давления в системе.

    Расширительный бак в обвязке блоков косвенного нагрева используется для предотвращения разрушения их корпуса во время работы.Ведь вода, как известно, довольно сильно нагревается и расширяется. Следовательно, давление внутри агрегата может возрасти до высоких пределов.

    Основные этапы монтажа

    Обвязка водонагревателя, следовательно, должна включать следующие этапы:

    • подключение агрегата к водопроводу из скважины;
    • гребная магистраль, подающая потребителям подогретую воду;
    • присоединение змеевика к трубам котла, подающего и редуцирующего теплоноситель;
    • установка расширительного бачка и группы безопасности.

    Одновременно с котлом в котельных, он обычно монтируется и упрощает использование системы рециркуляции горячей воды.

    Пошаговая установка котла в систему отопления принудительного типа

    В сетях этого типа блокировка узлов косвенного нагрева выглядит следующим образом:

    • после циркуляционного насоса в подающей трубе, трехходовой клапан разбит; №
    • в втулке на корпусе котла вкручен датчик температуры нагрева воды;
    • один из выходов трехходового клапана соединен с приемным патрубком теплоносителя котла;
    • в обратной трубе разрезать тройник;
    • Репетитор соединен редукционным патрубком охлаждающей жидкости теплоносителя;
    • в репетиторе установлен вентиль;
    • Расширительный бак монтируется на трубе горячей воды рядом с котлом.

    Датчики косвенного нагрева обычно изначально поставляются с одинарными котлами. Когда вода в котле охлаждается, они просто переключают трехходовой клапан для подачи теплоносителя в его змеевик. В результате котел переходит в режим нагрева горячей воды. Система отопления на время отключена.

    Как только температура воды в котле достигает определенного значения, трехходовой клапан снова переключает котел в режим отопления.

    Ступени монтажа водонагревателя с насосом

    Иногда котлы косвенного нагрева при вводе в систему комплектуются собственными циркуляционными насосами.Обычно такая схема обвязки применяется, когда агрегат устанавливается не возле котла, а на некотором удалении от него.

    В данном случае монтаж осуществляется по такой технологии:

    • теплоноситель котла от котла подключается к змеевику котла сверху.
    • в холодной воде, магистраль врезана в сегмент котельной разведения;
    • перед этими сегментами в трубе холодной воды устанавливается обратный клапан;
    • На реверсе отопителя установлена ​​помпа;
    • труба подключена к змеевику;
    • Установлен расширительный бачок.

    Трехходовой клапан в такой схеме, как можно было заметить, не используется. Котловой контур подключается через обычные тройники. Для переключения потока в этом случае насосы и датчик температуры соответствуют датчику температуры, в зависимости от степени нагрева воды, контактирующему с насосом бойлера или бойлера.

    Пошаговая обвязка в гравитационных системах

    Установка водонагревателя в сетях данного типа производится таким образом, чтобы он располагался над радиаторами.Поэтому приобретайте для гравитационных систем обычно не напольные, а настенные подвесные котлы.

    Включает в себя правильный монтаж Водонагреватели в сетях с естественной циркуляцией теплоносителя следующие этапы:

    • змеевик котла подключается к потоку от котла с помощью трубы большего диаметра, чем в системе отопления;
    • далее, на этом участке между котлом и водонагревателем прекращается подача в систему отопления;
    • между котлом и результирующим ответвлением монтируется термостатическая головка с потолочным датчиком, работающим от аккумуляторов;
    • котел подключен к котлу разводящей трубы;
    • в топливопроводе, перерезана магистраль для отвода остывшей охлаждающей жидкости от радиаторов;
    • ближе к реверсивному котлу установить расширительный бак.

    Вода при применении такой схемы нагревается за счет разницы в сечении подводящих труб котла и системы отопления. Водонагреватель в этом случае в приоритете. Как только вода в бойлере нагревается до определенной температуры, срабатывает датчик и трубопровод перекрывается. В результате в систему отопления начинает поступать вода.

    Можно ли подключить к двухконтурным котлам

    Используйте двухконтурные котлы, которые могут греть воду как в системе отопления, так и в ГВС, в загородных домах достаточно комфортно.Однако у этого оборудования есть один серьезный недостаток. Вода из кранов ГВС При использовании двухкилтового котла в качестве водонагревателя он может не только перегреться, но и остыть. Свое равномерное отопление оборудование такого типа, как уже было сказано, обеспечить не в состоянии.

    Исправьте ситуацию, в этом случае используется бойлер. Подключать такое оборудование к двухконтурным котлам, конечно, разрешено. Обвязка водонагревателя такими агрегатами производится обычным способом. При этом на самом болете форсунки, отвечающие за ГВС, просто накладываются друг на друга.

    Установка бойлера косвенного нагрева в коллекторную сеть

    Такие современные системы Водонагреватели тоже очень часто используются. Монтируются котлы в коллекторных сетях обычно на коньке как можно ближе к питанию. То есть там, где температура охлаждающей жидкости самая высокая.

    Подключение бойлеров косвенного нагрева в таких системах по следующей схеме:

    • водонагреватель подключает подачу от гребенки системы отопления;
    • обратка, расширительный бачок, группа безопасности подключены;
    • смонтированы подающие и отводящие патрубки водопровода.

    При монтаже линии сверления змеевика в коллекторных системах используются режущие краны.

    Инструкция по установке Переработка

    Часто сантехнические приборы располагаются в доме на значительном удалении от котла или на верхних этажах. В этом случае хозяевам дома на горячую воду обычно приходится ждать, пока краны в ванных комнатах не застаются и не остынут в трубах. А это, конечно, неудобно и не особо экономично.

    Исправить эту ситуацию можно, установив на даче Recycling Systems. Монтаж такой сети производится примерно так:

    • максимально близко к потребителю, тройник врезается в горячую воду, подавающую горячую воду;
    • К тройнику подсоединяется труба нужной длины;
    • Удлиненная магистраль соединяется с котлом через рециркуляционную насадку;
    • рядом с котлом в форсунке в контуре разбился дополнительный насос не слишком большой мощности.

    При применении такой водной схемы в трубах между котлом и потребителем после включения насоса в электросети он не будет храниться и, соответственно, охлаждаться. То есть использовать горячую воду. Жители дома смогут сразу после откручивания задвижек кранов.

    Отопительное оборудование сейчас достаточно разнообразное. Но крайне важно понимать все его тонкости, иначе можно допустить фатальные ошибки. В полной мере это относится и к водяным двигателям, нагревающим ее по косвенной методике.

    Особенности

    Основная особенность схемы подключения любого бойлера косвенного нагрева (марку и модель здесь рассматривать нельзя) – то, что он лишен собственного теплового узла. Вода забирает тепловую нагрузку от внешних систем отопления.

    Они могут получать тепловую энергию За счет:

    • сжигания минерального или органического топлива;
    • влияние электрического сопротивления;
    • связь с системой центрального отопления;
    • Накопление солнечных лучей.

    Устройство

    При любом виде внешних источников тепловой энергии котел работает одинаково, за редким исключением. И даже защищенные патентным законодательством частные инновации отдельных фирм не меняют сути давно устоявшейся схемы. Часть теплоносителя уходит от источника и идет по змеевику, встроенному в привод. Циркуляция поддерживается насосом. При тесном контакте с трубками или резервуаром, где изначально холодная вода, он нагревается.

    Поскольку даже один зря излучаемый джоуль тепла оказывает крайне негативное влияние на работу системы, она обязательно оборудована теплозащитным экраном. Полиуретан или полистирол обычно выбирают как непроницаемые для оттока тепла. Поступление новых доз холодной воды естественным образом происходит из общей системы водоснабжения. Каждая новая порция проходит через специально разработанные форсунки. Как только цикл движения в змеевике завершается, теплоноситель поступает в систему отопления дома – для этого предусмотрена совершенно специальная труба.

    Далее начинаются определенные отличия: хотя большинство котлов сконструировано с подачей холодной воды снизу, есть такие, в которых она поступает через верх. В такой конструкции жидкость сначала должна полностью пройти через систему до самой нижней точки. Вариации с выходом нагретого теплоносителя заметно меньше, почти в 100% случаев будут сняты сверху. Трудно найти причину, по которой следует поступать иначе.Ведь верхнее расположение позволяет подавать горячую воду как можно дольше, при этом в емкости есть хотя бы небольшая порция.

    Чтобы змея занимала максимально возможное пространство в теле, это обычно делается в форме спирали. Когда теплоноситель проходит по этой трубе несколько циклов, температура становится равной нагреву жидкости в самом котле. Специальная цепь останавливается специальной командой реле, питающей насос.При последующем охлаждении теплоносителя до заданного значения реле подает другую команду – замкнуть цепь – и нагрев возобновляется. Преимущества такого устройства хорошо известны. Все эти моменты необходимо учесть перед началом работы.

    Принцип установки

    Если вам необходимо смонтировать резервуар емкостью до 200 литров, это может быть настенное изделие. Для ее крепления предусмотрены специальные кронштейны, которые должны располагаться на ровных и прочных вертикальных поверхностях.Обычные перегородки из гипсокартона для монтажа даже такого «легкого» привода не подходят. Стоит выбирать между экономией на обустройстве внутреннего пространства и экономией на котле. Наружные устройства предпочитают удовлетворить потребности больших домовладений, иногда даже кладут изделия емкостью более тысячи литров и убирают специальную котельную.

    В частных домах можно ограничить бойлеры косвенного нагрева, накапливая от 250 до 300 литров воды. Точный выбор мощности должен производиться с учетом реальных и прогнозируемых потребностей. При подключении к двухкилту, оборудованному встроенным насосом, координацию работы клапана по сигналу с термостата берет на себя сам котел-автомат. Это очень важно, ведь двухконтурный отопительный аппарат, в отличие от одноконтактного, должен подавать горячую жидкость как в систему отопления, так и в водопровод горячего водоснабжения.

    Если установить трехходовой клапан, водонагреватель получит преимущество в системе по сравнению с контуром отопления.Такой подход приемлем, когда резервуар установлен. большой бак. На заметку: такой способ подключения практикуется и с принудительным использованием жесткой воды, что затрудняет нормальное использование системы ГВС. Хотя конечно, гораздо правильнее было бы позаботиться о смягчении поступающего теплоносителя. Но иногда необходимо к нему адаптироваться.

    Проблемы могут возникнуть из-за того, что значительный расход горячей воды может усложнить работу данной схемы.В этом случае способ получения тепла, в том числе с помощью пеллетного или другого твердотопливного котла, не имеет существенного значения. И тут на выручку приходит котел, который сглаживает колебания по двум контурам. Благодаря ему даже интенсивный расход теплоносителя мало отражается на повседневной жизни людей. Установщики должны учитывать, какая из функций будет иметь наивысший приоритет.

    Подключение бойлеров косвенного нагрева к одноконтурному котлу можно производить с помощью пары насосов.Затем потоки воды с их помощью распределяются по двум трубопроводам. Обычно подразумевается, что в первую очередь будет контур горячего водоснабжения. Правильно настроить алгоритм работы котла в связке с одно-навесным аппаратом. Для получения разных потоков жидкости, основных параметров друг друга, обоим насосам должен предшествовать обратный клапан. Горячая вода подается исключительно от бойлера.

    Установка

    Качественная обвязка котла, прикрепленного к двухкилту, подразумевает стыковку водонагревателя с одним из теплообменников.Кольцевая система образуется при сообщении входного сопла котла к начальному звену теплообменника. Все устроено таким образом, чтобы вода, идущая из водопровода, проходила через теплообменник котла. Он поступит сразу к котлу, а оттуда попадет в тракт ГВС. Подключить электрокотел можно примерно по такой же схеме, но водопровод связан с первой насадкой второго узла, передающей тепло, а вторая насадка уже присоединена к котлу.

    Рекомендуется установка водонагревателя как можно ближе к источнику энергии для упрощения их связок с помощью автоматики. Когда устройство смонтировано, происходит подключение стыковки. Важно: правильно смонтированный и подключенный водонагреватель обязан отбирать лишь часть тепла. Чрезмерно большой расход способен парализовать систему отопления. Решить такую ​​проблему чаще всего удается, если установить своими руками или с помощью профессионалов циркуляционно-ходового насоса с автоматическим управлением.

    Только в последней очереди монтируется термоблок. Практически всегда рекомендуется поручить сборку контура специалистам. Нюанс в том, что бойлеры косвенного нагрева, имеющие блок управления, необходимо подключать исключительно к системам отопления, получающим воду от неуправляемых котлов.

    Требуется только:

    • тянуть подачу и принимать ходы;
    • состыковать привод с водопроводом;
    • надеть верхний вывод гребенки, раздающей горячую воду;
    • Залить бачок и сразу начать прогрев.

    Самые простые котлы взаимодействуют в основном с автоматизированными источниками тепла. При установке нужно будет позаботиться о креплении датчика, измеряющего силу прогрева. Этот датчик подключается к строго определенному входу котла. Допускается подключение котлов независимо от электросети к автономным котлам, но это сразу усложняет работу и требует особой схемы. При этом следует учитывать, что можно нагреть воду внутри котла немного слабее, чем основная жидкость в змеевике.

    Следовательно, когда котел переведен в режим малого нагрева и может подавать теплоноситель, нагретый до 40 градусов, только ТЭНы комбинированного типа смогут поднять температуру выше. В них обязательно есть ТЭН, помогающий добавлять тепло. Если при настройке системы управления рециркуляцией первенство отдается нагреву горячей воды в кране, движение всего теплоносителя направляется через замененный приводной узел. В результате заметно снижается общий расход времени на полученную жидкость с необходимой температурой.

    Как показывает практика, если проектировщики и установщики котельной предпочтут именно с приоритетом, можно обеспечить комфортные условия для арендаторов. Чтобы прогреть весь объем жидкости, находящейся в емкости, нужно потратить от 20 до 40 минут. А если говорить о стабилизации температуры на фоне расхода теплоносителя, то это время сокращается в несколько раз. Даже маленький корпус вряд ли способен так сильно остыть, чтобы в нем его обнаружили.Но многое зависит от установленного котла и котла: их мощность должна совпадать, а в идеале рекомендуется ставить котел с запасом мощности от 25%.

    Для обеспечения стабильной работы устройств, подключенных к гребенчатой ​​разводке горячей воды, необходимо дополнить мощность котла специальным расширительным баком. Рекомендуемое значение – 10% от основного резервуара, помогает погасить эффекты температурного расширения. Все подключаемые ответвления должны быть оборудованы кранами шаровыми отрезными.С их помощью любой узел удалось в нужный момент отключиться от трассы и проверить или исправить.

    Трубопроводы, по которым подается жидкость, обычно снабжены обратными клапанами. С их помощью предотвращается встречное движение теплоносителя, повышается удобство и безопасность монтажа. Котел необходимо поставить рядом с котлом, на обслуживающей среде которого установлен насос, обеспечивающий циркуляцию. В этом варианте очень важно обеспечить отдельный контур, по которому вода будет поступать в водонагреватель от бойлера.Фактически создается параллельный тип подключения.

    Если в котле есть насос, а в бойлере, то сразу на циркуляционном насосе следует монтировать трехходовой вентиль, один канал подключается к трубе водонагревателя. Так обеспечивается нормальный нагрев. На обратном патрубке до точки входа в котел необходимо установить тройник. И уже в этот тройник подключил патрубок, вытягивающий жидкость из теплообменника. Подобная простая система легко и элегантно решает поставленные задачи.

    Как только датчик подает сигнал о падении температуры теплоносителя ниже установленной отметки, клапан сбрасывает свежую струю в котел. При этом система отопления останавливается. Когда нормальное значение восстанавливается, тот же клапан переключается в обратном направлении. Минимальное количество компонентов снижает риск поломки. А простота исполнения позволяет быстро найти проблему, если она все же появится.

    При использовании котла, независимого от энергосетей, обеспечить приоритет котла не так просто, как в других версиях.Рекомендуется ставить водонагреватель выше по отношению к полу помещения, чем радиаторы. Желательно, чтобы нижняя точка настенной модели была приподнята также над котлом. Но точное соблюдение такого требования получается лишь в отдельных случаях. Когда он выполнен частично, все же стоит поднять привод на такую ​​большую высоту, которая только возможна.

    Ставя котел на пол, сразу уменьшите скорость нагрева жидкости. Что еще хуже, нижняя часть бака в принципе не может нормально прогреться.Если подключить бойлер по классической системе, то любое отключение электричества лишит доступа к горячей воде. Решить проблему можно, используя водонагреватель, связанный с трубой большего размера, чем на нагревательном звене. Сразу в начале ветви нагрева нагревательного характера устанавливается головка термостата и накладывается датчик. Энергия выдается батареями.



    Котел косвенного нагрева устанавливается совместно с одноконтурными газовыми и твердотопливными котлами, тепловыми насосами, солнечными коллекторами.Для нормальной работы водонагревателя необходима привязка, согласованная с инструкцией производителя.

    Подключение бойлера косвенного нагрева к одноконтурному котлу требует особых навыков, четкого понимания внутреннего устройства емкостного привода. Есть несколько вариантов тиснения, что дает возможность учесть технические условия эксплуатации БКС.

    БПН обвязочная арматура

    Принцип работы котла связан с использованием тепла, отбираемого от отопительной системы, для нагрева ГВС.BCN должен решить несколько важных задач:
    1. обеспечить непрерывную циркуляцию теплоносителя от котла к водонагревателю;
    2. предотвращает гидравлический и термический удар;
    3. поддерживать заданную температуру нагрева воды в автоматическом режиме.
    При установке котла используется следующая запорная и регулирующая арматура:
    • Мембранный расширительный бак – Предназначен для компенсации теплового расширения в системе ГВС и предотвращения аварийных ситуаций.При подключении БКН устанавливается вместе с группой безопасности. Расширительный бак должен содержать не менее 10% всего бойлера косвенного нагрева.
    • Клапан предохранительный – Необходимость аварийного слива воды из БКН. При чрезмерном повышении давления открывается и сбрасывает воду из бойлера. Клапан используется при техническом обслуживании, для заправки привода химическими реагентами, устраняющими накипь.
    • Группа безопасности Бойлера косвенного нагрева – Включает манометр, нагнетательный клапан и воздухоотводчик.Узел предназначен для нормализации давления в ГВС и предотвращения гидравлического удара. Установка группы безопасности и расширительного бачка, это требование производителей к обвязке БКН.
    • Датчик температуры котла – подключается к циркуляционному насосу, регулирующему давление в змеевике. Термостат погружного типа работает по принципу реле. При достаточном нагреве воды датчик подает сигнал на отключение насосного оборудования. Вода перестает лечить. После охлаждения автоматика котла начинает циркуляцию.
    • Клапан трехходовой – Работает как узел укрытия, открывая и закрывая подачу воды в котел от системы отопления. Есть простые механические устройства и точные трехходовые клапаны с сервоприводом.
    • Циркуляционный насос – в зависимости от выбранной схемы обвязки устанавливается один или два модуля. Насос используется для создания постоянного давления и рециркуляции в системе ГВС.
    Комплект подключения может отличаться в зависимости от технических характеристик, особенностей здания, реальной потребности в горячей воде и других параметров.В обвязке может присутствовать дополнительное оборудование: гидравлическая стрела, система фильтрации.

    Материал трубы для обвязки БКН

    К котлу подключаются холодное и горячее водоснабжение, подпитка и реверс системы отопления. Температура нагрева и давление на трубы определяют, какой материал предпочтительнее использовать при выполнении обвязки:
    • Холодная вода – можно установить обычную полипропиленовую трубку. Материал подходит для пайки всей системы HPW.
    • Горячее водоснабжение – Заявленная пользователем температура ГВС поддерживается на уровне 65-70 °. Допускается использование полипропилена с усилением из стекловолокна (армированного) или алюминия, предназначенного для горячего водоснабжения.
      Другой вариант: выполнить обвязку медной трубы. При укладке медной трубы использование теплоизоляции. Медь – хорошая теплопроводность, что неизбежно приведет к снижению температуры нагретой воды при транспортировке до конечного потребителя.Теплоизоляция труб защитит от потери тепла.
    Альтернативой полипропилену может стать труба из металлопластика. Материал выдерживает высокое давление и нагрев до 95 ° С. Крепится с помощью обжима и пресс-фитингов.

    Расположение котла сразу за котлом отопления, перед радиаторами и теплыми полами. Такая схема подключения обусловлена ​​тем, что для нагрева ГВС теплоноситель должен быть прогрет до 90-95 ° С. На участке между котлом и котлом наблюдается серьезная тепловая нагрузка.Этот участок обвязки рекомендуется выполнять для стальной или медной трубы.

    Варианты обвязки бойлера косвенного нагрева

    На выбор схемы подключения влияет несколько условий. Величина источника тепла, количество водонепроницаемых точек, наличие в системе теплых полов, радиаторов отопления. Способы обвязки подбираются в каждом конкретном случае индивидуально, с акцентом на техническое состояние ГВС и системы отопления.

    Еще один важный фактор, который следует учитывать при выборе типа подключения – это энергетическая зависимость.Есть, в которых циркуляция воды и теплоносителя происходит независимо, а также схемы с созданием принудительного давления (откачка). Последний не может работать без электричества. Производители БКН в инструкции по эксплуатации указывают рекомендованную схему обвязки, которая также учитывается при подключении.

    BPN BCN с трехходовым клапаном

    Схема со смесительным узлом – подключение с приоритетом ГВС, успешно применяется при подключении к котлу нескольких источников тепла (котел, солнечные коллекторы, тепловой насос).БКН монтируется сразу после ТЭНа. Подачу циркуляционного насоса перекрывают, ставят трехходовой вентиль.

    Достоинств решения несколько:

    • быстрый нагрев ГВС;
    • экономия при постоянном использовании котла;
    • Возможность автоматизации нагрева воды.
    Трехходовой клапан перенаправляет поток теплоносителя из системы отопления на BKN до тех пор, пока температура в котле не достигнет заданных значений. После прогрева теплоноситель HBU полностью возвращается в систему отопления.

    Двухнасосная схема обвязки

    Хорошее решение в тех случаях, когда котел планируют использовать только время от времени. Требуется подключение двух циркуляционных насосов. Первый ставится на подогрев, второй прямо на подачу воды в БКН. В системе отопления здания поддерживается постоянная циркуляция теплоносителя.

    Циркуляционный насос на приводе подключен к термодатчику. При понижении температуры нагрева подается сигнал ГВС на включение.Создается давление, достаточное для изменения движения охлаждающей жидкости и направления ее через BCN. Чтобы система нормально работала, необходим точный расчет насоса для бойлера косвенного нагрева.

    Подключение через гидросистему

    Схема применяется в промышленных целях, а также при обвязке больших приводов свыше 200 литров. Подключение через гидросистему применяется для разветвленных сложных систем отопления: совмещения теплых полов и радиаторов, твердотопливного котла, а также солнечных коллекторов.

    Выполнение обвязки требует предварительного проведения грамотных теплотехнических расчетов. Схема подключения сложная, поэтому лучше обратиться за помощью к специалисту.

    Сводная система

    Схемы гидравлических соединений, применяемые в энергонезависимых отопительных котлах. Котел и сопутствующее оборудование поднимаются над котлом. Расстояние между уровнем теплообменников котла и водонагревателя должно иметь зазор высотой не менее 1 м.

    Гравитационная система имеет ряд недостатков, связанных с особенностями работы.Вода нагревается медленнее, температура нагрева и подачи воды в емкость будет меньше, чем в системах с принудительной циркуляцией. Главное преимущество: возможность работы при отсутствии электричества. При частом отключении напряжения в сети самоконкурсная система вне конкуренции.

    Установка рециркуляции ГВС с БКН

    В обычном режиме при использовании горячей воды часть ее количества постоянно остается в трубопроводе между БКН и водопроводной точкой.В сложных системах ГВС без рециркуляции на этом участке может быть несколько десятков литров жидкости.

    При повторном открытии крана из него сначала течет уже остывшая вода, что снижает комфортность использования бойлера. Рециклинг нужен для обеспечения мгновенной подачи горячей воды потребителю. Дополнительное преимущество, возможность подключить полотенцесушитель.

    Схема обвязки бойлера косвенного нагрева с рециркуляцией практически не отличается от обычного подключения принципиально.Отличие в том, что тройник, подключенный к обратному трубопроводу, устанавливается перед самой мешалкой или водяным краном. Линия рециркуляции ГВС через бойлер косвенного нагрева будет работать исключительно с использованием насосного оборудования.

    Recycling имеет ряд недостатков:

    • снижение температуры нагрева ГВС;
    • рост затрат на топливо;
    • энергетическая зависимость.
    В конструкции европейских котлов косвенного нагрева, фирмы ACV,
    Распространенный вопрос, на который нет однозначного ответа.Подключение бойлера косвенного нагрева к двухконтурному котлу решит проблему ожидания: с момента обнаружения крана и до фактической подачи горячей воды. На практике происходит следующее:
    • При открытии крана двухконтурный котел нагревает теплообменник ГВС, затрачивая на это максимальное количество тепловой энергии. Для нагрева змеевика требуется время. По этой причине горячая вода поступает к пользователю не сразу после открытия крана, а через некоторое время (срок зависит от удаленности точки водоотделения и мощности котла).
    • Частые запуски и прекращения подачи горячей воды создают нагрузку на нагревательные элементы, что может привести к быстрому выходу оборудования из строя.
    По некоторым подсчетам, только на 1 точку водозабора при интенсивном использовании расходуется около 70 литров воды. Двухконтурный котел с бойлером косвенного нагрева в обычном режиме тоже работает так же, как и однозаземленный. Тепло от системы отопления поступает и накапливается в приводе. При включении ГВС сразу подается горячая вода.Обвязка бойлера и бойлера косвенного нагрева предполагает установку системы рециркуляции.

    Основные минусовые схемы: зависимость работы БЦН от пропускной способности котла. Параметр влияет на скорость приготовления горячей воды. Теплоотдача в этом случае будет ниже.

    БКН лучше подключать к одноконтурному котлу. Подключение к двухконтурному котлу малоэффективно и применяется в основном при необходимости доработки существующей системы отопления и ГВС.

    Как управлять водонагревателем с помощью 1,2,3- и 4-позиционных переключателей?

    Управление водонагревателем с помощью однополюсных, двухполюсных и промежуточных переключателей?

    В нашей серии разводки электрических водонагревателей мы покажем, как управлять водонагревателем с помощью односторонних, двухходовых, трехходовых и четырехпозиционных (промежуточных) переключателей.

    Управление водонагревателем с помощью однополюсного переключателя

    Для управления непостоянным (неодновременным) водонагревателем с помощью одностороннего или одностороннего переключателя мы должны использовать провод сечением 10 калибра с минимальным Автоматический выключатель на 30 ампер.В нашем случае мы подключили водонагреватель напрямую к одностороннему переключателю на 30 А, который защищен автоматическим выключателем на 30 А от главного распределительного щита. Нижнее положение переключателя используется для отключения линии подачи к водонагревателю. В случае водонагревателя на 240 В достаточно одного отключения линии, чтобы выключить водонагреватель. Также не забудьте правильно заземлить выключатель и водонагреватель.

    Полезно знать:

    • Всегда используйте провод 10 калибра для выключателя 240 В, 30 А в соответствии с номиналом.12 калибр может использоваться для однофазного 120 В в соответствии с номиналом прибора.
    • Используйте выключатель минимум на 30 А для 240 В с защитным автоматическим выключателем на 30 А.
    • Прерыватель или переключатель 240 В можно использовать для 120 В, а автоматические выключатели и переключатели на 120 В нельзя использовать для 208, 240, 277 или 480 В.
    • Выключатель должен устанавливаться только и только на линейный (фазный или фазный) провод, а не на нейтральный.

    Управление водонагревателем с помощью двухполюсного переключателя

    Двухполюсный переключатель также можно использовать для управления включением / выключением электрического водонагревателя.В случае водонагревателя на 240 В мы использовали двухполюсный переключатель на 30 А, защищенный автоматическим выключателем на 30 А.

    Таким образом, обе линии (фазный или фазный) отключаются выключателем. Поскольку только отключение однополюсного источника питания будет работать идеально, мы все же можем использовать двухполюсный переключатель вместо однополюсного, поскольку он обеспечивает полное отключение питания водонагревателя. Таким образом, двойной полюс также действует как предохранительный выключатель.

    Защитные выключатели требуются в безбаквальных водонагревателях, системах отопления, вентиляции и кондиционирования воздуха, коммерческих водонагревателях или когда главный автоматический выключатель находится вне поля зрения.

    Полезно знать:

    • Всегда используйте правильную электрическую схему в соответствии с руководством пользователя, прилагаемым к устройству.
    • Элемент водонагревателя 240 В переменного тока можно подключить к 120 В переменного тока.
    • Водонагревательный элемент на 120 В переменного тока не может использоваться для 240 или 230 В.

    Управление водонагревателем из двух мест с помощью двух, трехпозиционных переключателей

    Используя следующую схему, мы можем управлять электрическим водонагревателем из двух разных мест, как и на схеме подключения лестницы, где одна лампочка может управляться с двух мест с помощью трехпозиционных переключателей.

    В случае однофазного источника питания 120 В нейтраль напрямую подключается к водонагревателю, где горячий провод (под напряжением или линия) подключается к общей клемме трехпозиционного переключателя. Оба трехпозиционных переключателя соединены с помощью путевых проводов (синие), а общий контакт второго трехпозиционного переключателя подключен к водонагревателю. Для 240В следует использовать надлежащее заземление и автоматический выключатель на 30 А с проводом 10 калибра. В случае 120 В следует использовать провод 12 калибра в соответствии с номиналом. Достаточно всего одного провода под напряжением, чтобы отключить питание через трехпозиционный переключатель.В целом, это известно как трехсторонняя схема. И выключатели, и автоматический выключатель рассчитаны на 30 ампер.

    Полезно знать:

    Переключатель, рассчитанный на:

    • 120 В, можно использовать только для 120 В.
    • 240 В можно использовать для 120 В, 240 В, но не для 277 В (коммерческие приложения)
    • 120-277 можно использовать для 120, 240 и 277 В.

    Управление водонагревателем из трех мест с помощью двух-, трех- и четырехпозиционного переключателя

    Если мы подключим промежуточный (4-х позиционный) переключатель между двумя 3-х позиционными переключателями в приведенной выше схеме, мы будем возможность ВКЛЮЧЕНИЯ / ВЫКЛЮЧЕНИЯ водонагревателя из трех разных мест, как показано на схеме ниже для 240 В, 230 В и 120 В переменного тока.

    Номинальный ток автоматического выключателя и всех переключателей, включая трехходовые и четырехпозиционные, составляет 30 ампер. Вы можете использовать переключатели соответствующего номинала и размера для однофазного 120 В. Не забудьте правильно заземлить водонагреватель и выключатели.

    Полезно знать:

    • Переключатель, рассчитанный на 15 А, 120 В, может использоваться в цепи 20 А, 120 В.
    • Переключатель на 20 А, 120 В не может использоваться в бытовых цепях 15 А, 120 В.
    • Переключатель, рассчитанный на 120 В, нельзя использовать в цепи 240 В и наоборот.
    • Переключатель 240 В можно использовать в цепи 120 В, если номинальная сила тока такая же.
    • Переключатель на 120 В нельзя использовать в цепи 240 В, даже если номинальный ток в амперах такой же.

    Меры предосторожности

    Предупреждение и меры предосторожности

    • Отключите питание перед заменой, ремонтом, поиском и устранением неисправностей, техническим обслуживанием и установкой электрических приборов и оборудования.
    • Используйте кабель и провод надлежащего размера, следуя этому простому методу расчета (Как определить подходящий размер кабеля для электромонтажа).
    • Невыполнение этого требования может привести к поражению электрическим током, серьезным травмам, возгоранию или даже смерти.
    • Выполните проверку целостности клеммы переключателя перед подключением и установкой. Используйте провод 10 калибра для 240 В и 12 калибра для 120 В в приведенных выше руководствах по подключению. Следуйте руководству пользователя или обратитесь к лицензированному электрику для правильной установки. Все приведенные выше электрические схемы предназначены для неодновременной (не вызывающей споров) работы нагревательных элементов и термостата.
    • Красный цвет показывает провод Line или Phase , а Черный цвет показывает нейтральный провод на приведенных выше рисунках.Вы можете следовать своим региональным цветовым кодам проводки, например, IEC или NEC.
    • Пожалуйста, следуйте инструкциям по эксплуатации, местным кодам или обратитесь к лицензированному электрику для правильной установки.
    • Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

    Схемы подключения соответствующего водонагревателя

    Как подключить водонагреватель на 120 В

    Используйте только провод на 600 В.
    Шнур лампы, удлинители не рассчитаны на 600 вольт.
    Используйте только медный провод. Алюминиевая проволока представляет собой опасность возгорания, и ее следует избегать. или установлен профессионалом.
    30 выключатель ампер использовать 10 калибр /
    120-240 вольт 30 ампер розетка может быть установлен только на 30-амперный выключатель / использовать провод 10-го калибра … не может быть подключенным к выключателю на 15-20-40 ампер.

    Оранжевый / калибр # 10 провод, с массой … 30 ампер. Безопасный максимум: 30 x 80% = 24 ампера.
    Купить:
    10-2 манометр / 30 А
    10-3 / 30 ампер
    Southwire электроинструменты
    желтый 12 калибр 20 ампер
    розетка 120 вольт 20 ампер может быть установлена ​​на выключателе на 20 ампер, но не выключатель на 15 ампер / используйте провод 12 га.
    … нельзя подключать к выключателю на 30-40 ампер. 1

    Желтый / калибр # 12 провод, с массой … 20 ампер. Безопасный максимум 16 ампер.
    Купить:
    12-2 манометр / 20 А
    12-3 / 20 А

    НМБ – домашняя проводка
    УФ – подземная
    Рулоны из многожильного провода
    HOOK UP Провода

    Белый 14 калибр 15 ампер
    120 вольт 15 ампер розетка, AFCI, GFCI, таймер, переключатель и т. Д. Могут быть установлены на выключателе на 15 или 20 ампер. Никогда не подключайте провод 15 калибра к Выключатель на 20-30-40 ампер.

    Белый / калибр # 14 провод, с землей… 15 ампер. Безопасный максимум 12 ампер.
    Купить:
    14-2 манометр / 15 А
    14-3 / 15 ампер

    НМБ домашний электропроводка
    УФ подземная


    Не металлические гибкие кабели должны иметь заземление провода, но не имеют опасности короткого замыкания, вызывающего травма от шока.

    Бронированный стальной трос можно использовать как заземленный связь, и защитит провода от повреждений. Металл может быть возбужден от нарушение изоляции.

    Все трубы … металлические, пластиковые … гибкие и жесткие… должно быть прикреплены к конструкции и прикреплены к ограждениям, ящикам.
    Движение, повреждение и ухудшение являются основными причинами поражения электрическим током. отказ.
    Купить:
    Неметаллический гибкий кабелепровод
    Power хлыст
    Бронированный кабель
    Southwire резак для бронированного кабеля
    Pull ящики


    Электрооборудование инструменты должны быть изолированы.
    Всегда лучше отключать питание, но нарушение изоляции, отсутствие правильного заземления, заземленной нейтрали, отсутствия GFCI, несоответствия проводка, генератор работа без автоматического переключателя, и другие проблемы по-прежнему представляют опасность к любой, кто работает на электроэнергии… даже когда выключатель выключен.

    Купить:
    Электрик наборы инструментов
    KLEIN TOOLS
    Инструменты комплекты
    IRWIN инструменты
    KNIPEX

    Телефон кабельный нож
    Low Кронштейн для монтажа напряжения для телефона


    600 вольт 12 га Многожильный провод или провод THHN подходит для кабелепровода. с участием несколько проводов … но многожильный не может быть установлен под винт клеммы на розетках, выключатели, таймеры и т. д. без риска … перегрева вызывая растопыренные пряди … которые отслаиваются … и начинают дугу.Подключите многожильный провод к короткому куску сплошного медного провода и прикрепите сплошной к винтовой клемме. Не паяйте жилую или коммерческую проводку.

    Проектный провод, удлинители, термостат, звонок и автомобильный провод. не рассчитан на бытовую или коммерческую проводку. Только проволока 600 вольт можно использовать для постоянной бытовой электропроводки.
    Купить:
    Southwire Многожильный провод 600 В
    Рулоны из многожильного провода
    HOOK UP Провода

    Принцип работы электрокотла.Правильно выбрать проточный электрический котел

    При проектировании частного дома одной из важных систем коммуникаций является ведение горячего водоснабжения. Для этого используют различные обогреватели. Один из популярных узлов этой системы – бойлер для нагрева воды. Модели нового поколения имеют множество преимуществ по сравнению с традиционными установками.

    Потребляемая мощность в обычном бытовом котле находится на уровне 1,0-2,5 кВт, что позволяет использовать обычные электрические сети без дополнительных модернизаций.Одной квартиры достаточно, чтобы удовлетворить потребности семьи, проживающей в квартире или загородном коттедже.

    Разнообразие томов

    10-15 литров

    Подобные размеры используются для мытья посуды, рук или принадлежностей в ванных комнатах. Также их легко спрятать под раковиной или за дверцу кухонной мебели. При выборе таких моделей необходимо учитывать расположение форсунок: верхнее или нижнее. Глубина популярных устройств не превышает 270-300 мм.

    30 литров


    Востребованы модели для одиноких людей или для загородных условий. Преимуществом большинства таких котлов для нагрева воды является невысокая стоимость. Компактные размеры позволяют разместить прибор даже в небольшой ванной комнате.

    50-80 Литров

    Котел на горячую воду Рассчитан на несколько точек потребления. Трубопровод разбавления доступен как для душевой кабины, так и для крана на кухне. Объема хватает для обеспечения горячего водоснабжения семейной пары.

    100 литров

    Оптимальный выбор для молодой семьи с маленькими детьми, проживающей в городской многоэтажке. Они легко распределяют воду для нескольких кранов и для наполнения ванной комнаты.

    150 литров

    Данный агрегат используется в условиях, когда горячей водой пользуются регулярно несколько человек. Стоит учитывать, что ценник на эти изделия будет выше, чем на менее вместительные модели.

    200-300 литров


    Такие котлы для водяного отопления могут удовлетворить потребность в ГВС нескольких семей.Устройства в зависимости от модели подключаются к сети 220 В или 380 В. Одним из явных недостатков настроек нагрева является их инертность. Для выхода из рабочего режима им часто требуется 4-6 часов. Большие габариты и большая масса вынуждают производителей отказаться от навесного типа в этих условиях. Выпускаются напольные модели многомерных котлов. Их выгоднее всего эксплуатировать в помещениях с двухтарифными счетчиками.

    При выборе водонагревателя определенной марки необходимо учитывать небольшой запас мощности от расчетного значения.

    Не следует выбирать слишком большие блоки, так как они будут нагреваться и создавать нежелательный дискомфорт. Иногда более целесообразно приобрести два средних по параметрам устройства для разных точек потребления, чем выбрать один большой аппарат.

    Расположение оборудования

    Различие по способу установки происходит следующим образом:

    • исключительно вертикальная установка;
    • предусмотрена установка только в горизонтальном виде;
    • универсальный бойлер для горячей воды настраивается любым удобным способом.

    Основная задача выбора места расположения аппарата – уметь грамотно распорядиться пространством в помещении. Иногда уместна горизонтальная установка, ведь она не стачивает полезное пространство на низком уровне. В смешанных санузлах такие устройства принято располагать над унитазом.

    Отдельные модели горизонтальных водонагревателей обеспечивают более быстрое повышение температуры жидкости. По сравнению с вертикальными аналогами, 100-литровые установки дают результат на 0.На 5–1,5 часа раньше, в зависимости от температуры или температуры. Подобный бойлер для нагрева воды дает значительную экономию электроэнергии и обеспечивает комфорт. большая семья без очереди в ванную.

    Принцип работы и устройство ТЭНа

    Нагревательный элемент с запасом воды выполнен в виде герметичного металлического сосуда. Также устройство котла предполагает наличие нагревателя, работающего от электричества. Тэнни за определенное время после запуска нагревают жидкость, доводя ее до уровня, установленного на тепловом датчике, в пределах 35-85 0 С.После этого отключают нагрев и вода начинает остывать.

    Система постоянно контролирует степень нагрева. Как только падение установленного значения температуры превысит 0,5 0 с, автоматически включится нагрев. После достижения желаемой температуры произойдет отключение. Циклическая работа отключения оборудования от сети способствует экономии электроэнергии и своевременному обеспечению горячей водой.

    Основную роль в этом процессе играет термостат, который есть в конструкции практически каждого котла.Экономичным является оборудование, в котором встраиваются электронные или капиллярные термостаты.

    Видео: Принцип работы и устройство котла

    Дополнительная функциональность:

    • функция ускоренного нагрева жидкости;
    • наличие автоматизированной или ручной системы управления;
    • Емкость антибанкриального покрытия на внутренней поверхности.

    В отличие от большинства проточных моделей Водонагреватели подключаются к стандартной бытовой электросети 220 В.

    Относительно небольшая потребляемая мощность до 2,5 кВт не оказывает отрицательного влияния на КПД приборов. Снаряжение обычно настраивают на несколько точек снятия с охраны.

    Внутренняя поверхность покрыта защитным слоем в виде качественной эмали, имеющей положительные характеристики:

    • – высокая прочность;
    • не подвержен коррозионным процессам;
    • устойчив к высоким температурам;
    • не токсичен;
    • не является химически активным веществом.

    Также есть емкости из нержавеющей стали. В железном сплаве несколько процентов хрома, что делает металл стойким к ударам водной среды. Однако в бюджетных моделях производители могут сэкономить на сварке, что приводит к быстрому вымыванию в области частиц хрома. Металл со временем начинает разъедать. Впоследствии шов поражается ржавчиной, что приводит к протечкам. Для таких резервуаров может быть меньший гарантийный срок.

    Продлить срок службы резервуара производители могут с помощью установленного антикоррозийного анода.Он выступает в роли расходных материалов. Примерный срок службы – около 7 лет, затем меняют магниевый анод. Об этом состоянии сообщает любой сигнал, например, загорается лампочка на табло или используется звуковой информатор.

    Фактор Тан

    От нагрева встроенные загар покрываются накипью. Известковый флаг Это следствие жесткой воды. Перед установкой на котел специальных фильтров для умягчения воды рекомендуется использовать по схеме. Если такой возможности нет, пользователь может самостоятельно провести механическую очистку поверхности.Их легко удалить, но предварительно придется слить всю воду из полости.


    Практично выбрать закрытый загар для электрокотла. Благодаря специальной защите в виде рукава исключает прямой контакт с водой и наукой

    Подобный вид Танниса относится к группе «мокрых», расположенных непосредственно внутри полости. Если вовремя его не почистить, то устройство будет тратить больше энергии на обогрев и в итоге приведет к быстрому выходу из строя всего котла.

    Более производительным, но в то же время дорогим является использование «сухого» типа Тана. У них нет прямого контакта с водой. Барьером служит защитный кожух или специальная колба, закрепленная на фланце. Фактически, такие водонагреватели практически одинаково продуктивно работают как с жесткой, так и с мягкой водой без потери производительности.

    При использовании нескольких танов в одной емкости можно будет нагревать воду при необходимости в ускоренном темпе, затратив меньше времени. На «сухой» производитель дает гарантию 7-8 лет, а на «мокрый» – 4-5 лет.На оборудование, не имеющее предохранительного клапана, гарантия не распространяется.

    Метод управления

    На передней панели расположены различные регуляторы. Благодаря им настраиваются текущие параметры оборудования. Используются поворотные рычаги (механические) или кнопочные регулировки (цифровые). Данные отображаются на ЖК-дисплее или на стрелочном индикаторе.

    Обзор популярных моделей

    Фирменное наименование

    Краткое описание

    Цена, руб.

    Водонагреватели накопительные газовые

    Газовый накопительный котел Для горячего водоснабжения с естественной нагрузкой и открытой камерой сгорания. Диффелин сам по себе высокие температуры Отопление

    Тип – накопительный. Объем – 80 литров. Отопление – газовое (открытая камера сгорания). Производительность – 8,2 л / мин. Максимальная температура – 70 ° C

    Американский водонагреватель Proline

    Уличный водогрейный котел.Внутреннее покрытие выполнено из керамики, не подвержено деформации. Максимальный класс энергоемкости

    Водонагреватели электрические накопительные

    Gorenje OTG 80 SL B6

    Настенный водонагреватель С баком на 80 л. Предназначен для постоянного нагрева воды в системе водоснабжения

    АРИСТОН АБС СИНИЙ R 80V

    Настенный котел для нагрева воды с эксклюзивным покрытием AG + бак

    THERMEX SPRINT 80 SPR-V

    Котел настенный для водяного отопления мощностью 2.5 кВт на 80 литров

    Накопительные водонагреватели косвенного нагрева

    DRAZICE OKC 200 NTRR

    Один из показательных образцов котлов ГВС, оборудованных керамическим термоэлементом

    PROTHERM FE 200/6 BM

    Предназначен для нагрева воды одноконтурными котлами Protherm мощностью до 100 кВт

    Объем 200 л, механическое управление.Бойлер для горячей воды – это магниевый анод. По итогам 1 квартала 2017 года лидер по функциональности и цене

    Видео: Бойлер устройства косвенного нагрева, принцип работы и схема подключения

    Раньше для купания нужно было произвести целый ритуал: набрать воду, нагреть, разбавить. Теперь достаточно просто знать, как выбрать электрокотел для нагрева воды или отопления дома.

    Какой выбрать

    Есть много классификаций, по которым можно выделить водонагреватели.Например, в томе . Естественно, не существует единой средней меры, какой котел предпочтительнее покупать для семьи, а какой для одного человека все зависит от индивидуальных потребностей. Электрокотлы с бойлером на 100 литров предпочтительнее для нескольких человек, чем на 50. Но при этом, если в семье проживает 6 взрослых, то лучше покупать модель на 150-200 литров.

    Фото – Виды водонагревателей

    Также водонагреватели разделяются по типу нагрева воды .Есть модели с емкостью, а есть без нее. Первые более популярны, используются в разных условиях и считаются более традиционными. Следует отметить, что они потребляют довольно небольшое количество электроэнергии из-за того, что вода нагревается только один раз, и она просто поддерживается определенной температурой.

    Электрический проточный котел подойдет больше, чем накопительный, если не любите ограничивать себя в расходе горячей воды, ведь он работает постоянно.Его принцип работы заключается в том, что он должен нагревать весь поток воды, который следует через нагревательный термоэлектрический элемент или загар. Часто такие модели дешевле накопительных, но их главный недостаток – повышенное энергопотребление. Хорошая газовая колонка Довольно «прожорливая», для быстрого нагрева воды требуется не менее 8 кВт. В большинстве случаев такой котел изготавливается из нержавеющей стали и имеет небольшие размеры.


    Фото – Проточный котел

    Также бытовые электрокотлы бывают с сухими шторами и мокрые .В чем разница:

    1. Dry Ten заключен в специальную оболочку, которая защищает видимый элемент от прямого воздействия воды. Это позволяет увеличить срок службы котла и повысить его надежность;
    2. Wet Ten известен тем, что быстро нагревает воду за счет прямого контакта с жидкостью, но в то же время достаточно короткий. Из-за появления накипи и других минеральных загрязнений эта электрическая часть водонагревателя часто выходит из строя, не прослужив годы.

    Также можно использовать одно- или двухконтурное устройство . . Принцип их работы отличается тем, что один бойлер нагревает только воду для купания, а второй электрический водонагреватель также используется для обогрева жилья.

    1. Одномоторный прибор предназначен исключительно для нагрева воды. Такой водонагреватель может быть на 30, 50, 80 литров и больше. Потребляет небольшое количество электроэнергии (при наличии бака) и отличается доступной стоимостью;
    2. Электрокотел двухконтурный можно использовать не только для нагрева воды, но и для отопления дома или квартиры.Модели с рециркуляцией более практичны, чем одноконтактные, из-за этого они немного выше оцененных. В такую ​​систему дополнительно помещается водяной насос, который помогает различать воду через систему отопления.


    Фото – двухкининговая модель

    Также при выборе котла рекомендуем обращать особое внимание на его форму и размеры. Бывает, что выбранную по силовым параметрам модель просто не ставят в котельную или санузел.Теперь для душа стараются подбирать компактные модели, где горение происходит за счет электрического проточного нагревателя. Идеальное решение – плоский котел с проточным нагревом Тип ABS Blu R Slim.

    Фото – Электрокотел плоский

    Если размеры квартиры позволяют купить электрокотел с емкостной работой (TERMOLUX и др.). Такой трехфазный котел с баком – оптимальный вариант как для дома за городом, так и для дачи или квартиры, скажем, Tesy или Platinum, в которых мощность не более 1.5 кВт.

    Есть промышленный котел (например DRAZICE или TATRAMAT на 1000 литров). Самая объемная модель – OSO-Hotwater на 10 000 литров. Эта колонка отличается большим объемом нагретой жидкости (с емкостью) или большой мощностью Тана, обеспечивающей скорость горячей воды. из-за больших размеров Часто этот водонагреватель бывает горизонтально приставным или уличным.

    Видео: как выбрать бойлер по параметрам

    Как установить водонагреватель

    После того, как вы выбрали желаемую модель, нужно знать, как подключить электрокотел своими руками.Установка устройства не представляет собой ничего сложного, все, что вам нужно, – это пошаговая инструкция и необходимые приспособления. Вам понадобятся: подвесные крючки, шланги для врезки в водопроводные трубы, прокладки, краны и уплотнители.

    Фото – Подключение электрического водонагревателя

    Как установить:

    1. В ванной, котельной или туалете выбирается место, где можно повесить бойлер и это никому не помешает. Чаще всего для такой работы выбирают участок стены над унитазом.После нужно измерить желаемую высоту приборов и нанести разметку на стену в выделенных местах. Проделайте в них отверстия и установите металлические крючки, на которые нужно повесить котел;
    2. Любой современный бойлер (Termx – Thermex, Electrolux – Electrolux, Gorenje) Места установки шлангов обозначены соответствующими цветами. Для системы холодного водоснабжения на боковом или нижнем баке имеется отверстие с синим кружком, а для горячей воды – с красным;
    3. Вне зависимости от типа котла, в яме с холодной водой Монтируется кран, с помощью которого будет контролироваться расход жидкости.Схема его установки стандартная: сначала охлаждающая жидкость на резьбе, после ввинчивания крана в систему. Шланг прикручивается к крану снизу;
    4. После этого подсоединить патрубок к «горячему» отверстию, и снять шланги к смесителю;
    5. Осталось только проверить работу электрической части котла, при необходимости настроить и включить в сеть.

    Если все сделать правильно – то ремонтный прибор скоро понадобится.Следует помнить, что в среднем один раз в год следует менять термостат на моделях с мокрым фарфором.

    Обзор цен

    Конечно, вы можете сделать самодельный электрический одномонтажный котел, но рейтинг популярных брендов говорит о том, что цены для лидеров рынка не завышены. Например, отлично зарекомендовала себя марка Ariston (Аристон), у нее есть модели на любой вкус, к тому же котлы этого производителя имеют долгий срок службы. На втором месте по популярности Atlantic (Атлантик) – котлы французской компании.Их отличает доступная стоимость и разнообразие ассортимента. И на третьем – Baxi (Баччи), которые считаются одними из самых доступных и надежных моделей среди аналогов.


    Фото – Ariston ABS Shape 10 UR

    Сколько стоит котел Ariston ABS SHAPE 10 UR (Италия) в России, Казахстане, Беларуси и Украине.

    Если в загородном доме нет возможности подключения к газовым сетям, стоит обратить внимание на электрокотлы.Эти устройства нагревают хладагент с помощью электрического тока.

    Электрокотлы бывают трех основных типов. Это такелажные котлы. Нагревательный элемент в них – Десятка. Второй тип – это электрокотлы прямого действия. В этих котлах электрические поплавки проходят прямо через воду, нагревая ее. И, наконец, инверторные котлы, работающие на электромагнитной индукции.

    Лакокрасочные электрокотлы

    В надежных котлах электрическая энергия превращается в тепловую через трубчатые нагреватели (шипы).Десятка установлена ​​в баке, куда поступает энергоноситель. Вот и нагрев воды. Далее нагретая вода поступает в систему отопления.

    Для отопления используются одинарные котлы. Если помимо отопления требуется горячая вода для хозяйственных нужд, то используйте двухконтурные котлы.

    Котлы Reostate не имеют прямого электрического контакта с водой. Что исключает утечку тока.

    Трубчатые нагреватели имеют ограниченный ресурс. Со временем они выгорают.Кроме того, лес страдает от образования накипи, которая их отображает. Поэтому в ризостатах электрокотлов должна быть предусмотрена замена на десятку.

    Котлы резиновые средней мощности Имеют небольшие размеры. Их можно прикрепить к стене. На полу размещаются мощные котлы больших габаритов.

    Электрокотлы прямого действия

    Из названия этих котлов следует, что нагрев теплоносителя в них осуществляется без посредников.Здесь вода проходит между электродами и нагревается под действием тока. Теплоноситель в котлах прямого действия входит в электросеть. Не используйте в этих котлах дистиллированную воду, так как она имеет очень низкую электропроводность.

    Как правило, электрические котлы прямого действия имеют компактные габариты. Это облегчает их работу.

    Электродные котлы очень требовательны к качеству воды. Кроме того, электроды растворяются во время работы.Поэтому необходимо заранее предусмотреть их замену.

    Котлы инверторные

    В инверторных котлах электромагнитная индукция обслуживается коэффициентом нагрева теплоносителя. Котел состоит из двух контуров: магнитного и теплообменного. В первом контуре генерация магнитного поля. Во втором контуре вода напрямую нагревается. В этих котлах с помощью инвертора постоянного тока. Превращается в переменную. Находясь на катушке переменного тока, образует магнитное поле.Магнитное поле, в свою очередь, нагревает охлаждающую жидкость.

    В инверторных котлах отсутствует нагревательный элемент, что значительно увеличивает сроки эксплуатации. Эти котлы нагревают воду быстрее, чем корень.

    Инверторные котлы высокой цены имеют большие габариты и вес.

    В заключение отметим, что при всей простоте эксплуатации и экономичности электрические отопительные котлы имеют один существенный недостаток. Они потребляют много электроэнергии, тем самым увеличивая стоимость производимого тепла.

    Водогрейный котел – гениальное изобретение, позволяющее быстро решить проблему с отсутствием горячего водоснабжения в квартире или в частном доме. В упрощенном виде это бак с ТЭНом, в котором вода нагревается снаружи. Водонагревателей в продаже много, что несколько затрудняет. Поэтому мы решили написать этот обзор, который расскажет о типах котлов и их характеристиках. В конце дадим рекомендации по выбору.

    Устройство и виды котлов


    Основными частями котла являются: трубы для подачи и отвода воды, датчик температуры, загар, бак, теплоизоляция и корпус.

    Современное водонагревательное оборудование отличается удобством и высоким КПД. Водонагреватель, висящий на стене, обеспечивает приготовление и хранение горячей воды, давая возможность комфортно принимать душ, мыть или мыть посуду. Котельного устройства для нагрева воды вполне достаточно.Это основа трех элементов:

    • Вместительный бак – в нем подогрев и хранение горячей воды;
    • Нагревательный элемент – обеспечивает нагрев пострадавшей водой;
    • Теплоизоляция и корпус – эта связка обеспечивает длительное хранение воды и поддержание ее температуры.

    Также внутри расположены магниевые аноды для защиты резервуаров от коррозии и электроника, отслеживающая температуру воды в резервуарах.

    Электрокотлы

    Водогрейные котлы работают от электричества – внутри установлен Tenni.Они обеспечивают подогрев воды до нужной температуры, при этом их мощность редко превышает 2 кВт. Как только температура воды в баке достигает заданного предела, нагрев автоматически отключается. Датчик температуры продолжит отслеживать температуру. Как только он упадет ниже определенного уровня, ТЭН снова включится, чтобы работать. Это обеспечивает автоматическую поддержку температуры воды.

    В некоторых котлах устанавливают сразу два загара, для более быстрого нагрева воды и реализации экономичного режима.

    Котлы косвенного нагрева


    Бойлер косвенного нагрева нагревает воду за счет змеи, по которой течет горячая вода из бойлера.

    Если в доме есть отопительный котел, то в зимнее время Год можно сэкономить на потреблении электроэнергии. Для этого нужно обратить внимание на бойлеры на горячую воду косвенного нагрева. Чем они отличаются от обычных водонагревателей? В них за нагрев отвечает спиральный змеевик, выдвижной бак.Змея подключается к системе отопления и забирает ей часть тепла – благодаря своей большой площади обеспечивает быстрый нагрев воды в резервуаре.

    Корпоративные отопительные котлы позволяют экономить электроэнергию. Но они должны располагаться возле отопительных котлов, где температура теплоносителя в системе отопления будет максимальной. Если у вас отдельная котельная и вы хотите сэкономить на электричестве, смело покупайте или сделайте свой бойлер косвенного нагрева.

    Специалисты по теплотехнике и системам отопления Утверждается, что связка отопительного котла с бойлером косвенного нагрева является наиболее эффективной и экономичной – она ​​обеспечит полноценный обогрев помещения и быстрое приготовление горячей воды.

    Что делать в теплое время года, когда не работает отопление? В этом случае следует обратить внимание на бойлеры косвенного нагрева со встроенными или врезными танками. Готовить горячую воду они смогут в любое время года.

    Газовые котлы

    Схема водонагревателя, нагревательным элементом которого является газовая горелка.

    Также в продаже есть газовые котлы, работающие на магистральном или баллонном газе. Они довольно экономичны, по сравнению с электрическими моделями, но имеют недостаток – их эксплуатация в некоторых квартирах и домах запрещена. Если говорить об электрокотлах для нагрева воды, то их можно использовать где угодно, начиная от дачных домиков И заканчивая отдельными квартирами.

    Виды баков в котле

    Выбирая бойлер для нагрева воды, следует обратить внимание на устройство резервуаров. Они изготовлены из прочной стали и защищены магниевыми анодами. Внутренняя поверхность дополнительно покрыта защитным составом. Эмалевое покрытие другое, водонагревателей с такими баками в продаже полно.Но эмаль довольно хрупкая, поэтому долгим сроком службы не может похвастаться. Она приостановлена ​​из-за образования микротрещин в результате перегрева.

    Что касается стеклокерамического покрытия, то это несколько более дорогая эмаль, хотя и не лишена определенных недостатков – она ​​такая же хрупкая и может разрушиться при неожиданном ударе или падении. Также существует проблема с образованием микротрещин, разрушающих стеклокерамическое покрытие.

    Благодаря современным технологиям Разработчикам удалось значительно повысить надежность стеклокерамики и эмали, поэтому при повреждении покрытия можно не опасаться.


    Водонагреватель с баком из нержавеющей стали

    Самыми надежными считаются емкости из нержавеющей стали. Они не подвержены коррозии, не ржавеют и не портятся. В старых и недорогих моделях сварные швы считаются слабым местом, где еще может развиться очаг коррозии. Но современные защитные технологии решают эту проблему – есть специальные добавки и дополнительная катодная защита. Главный недостаток емкостей из нержавеющей стали – это их стоимость.

    Наш совет такой – если вы хотите, чтобы водогрейный котел прослужил как можно дольше, обратите внимание на модели с баками из нержавеющей стали. Если денег хватает только на стеклокерамику или эмаль, не допускайте нагрева до температуры выше +60 градусов – так емкости прослужат намного дольше и будут меньше подвержены коррозии.

    Объем цистерн


    Чтобы правильно выбрать объем бака водонагревателя, учитывайте количество членов семьи и точки забора воды.

    Хотите купить бойлер для нагрева воды, но не можете определиться с объемом бака? Что ж, это самый главный критерий. Здесь необходимо ориентироваться на количество потребителей и количество водоразделов . Если семья состоит из двух человек, то минимальный объем – 50 литров, оптимальный объем – 80 литров (достаточно, чтобы принимать душ за другим, не дожидаясь нагрева воды до заданной температуры). Максимальное количество водонепроницаемых точек – 3 шт.

    Семье из трех человек рекомендуется выбирать электрокотел для нагрева воды с емкостью бака 100 литров.Этого объема хватит для принятия душа всей семьей, друг с другом. Максимальное количество водонепроницаемых точек – 3 шт. Это душевая кабина, кухонная мойка, умывальник в ванной. На четыре точки водозабора и четыре человека хватит водонагревателя на 120 литров, а на пять точек и пять человек – на 150 литров.

    Если вы любите принимать ванну, то минимальный рекомендуемый объем бойлера будет 150 литров. Правда, следующему человеку придется подождать, пока водонагреватель нагреет замещенную воду.

    Есть и более вместительные котлы прямого и косвенного нагрева. Они ориентированы на тех, кто потребляет воду в больших количествах. Также они актуальны для предприятий общественного питания, где большая проходимость людей и нужно постоянно мыть посуду.


    Компактный бойлер с баком на 15 литров – хороший вариант для установки на кухне.

    Если бойлер нужен только для периодического мытья посуды в домашних условиях, можно купить самую маленькую и компактную модель с баком на 10-20 литров.Этого объема хватит, чтобы помыть десяток тарелок и несколько кастрюль. Следует отметить, что вода в таких бойлерах очень быстро остывает, так как ее заменяет холодная вода из водопровода.

    Внешний вид и цена

    Цена водогрейных котлов складывается из следующих факторов:

    • Вместимость бака – чем больше бак, тем дороже котел;
    • Материал изготовления резервуара – наименьшую стоимость имеет емкость стальная с эмалевым покрытием, наибольшая – емкость из нержавеющей стали.Существенный вклад в цену добавляет наличие антибактериальных свойств у внутреннего покрытия резервуара;
    • Наличие пультов дистанционного управления – полезное дополнение, влияющее на стоимость;
    • Размеры и конструкция – наибольшей стоимостью имеют водонагреватели с дизайнерской отделкой. Также цена изделия влияет на толщину изделия – узкие котлы, визуально не загромождающие пространство, намного дороже цилиндрических моделей в виде бочки;
    • Марка производителя – вполне естественно, что котел от малоизвестной марки будет стоить дешевле, чем аналогичная по характеристикам модель от известного производителя.


    Вы можете выбрать котел, который в полной мере украсит ваш интерьер.

    Выбирая электрокотел для водяного отопления, нужно обращать внимание не только на функциональность и характеристики, но и на внешние данные. Если водонагреватель планируется установить на кухне, где будет дизайнерская отделка Помещение должно выглядеть небольшими, но вместительными моделями с достойным дизайном. Если водонагреватель будет стоять в котельной, то здесь можно ограничиться простой уличной или настенной моделью с хорошей и прочной емкостью.

    основная »Водоснабжение» Принцип работы электрокотла. Правильно выбрать проточный электрический котел

    Изучаем двухконтурный твердотопливный котел

    Сегодня ассортимент отопительного оборудования, работающего на разных видах топлива, достаточно разнообразен. Вы легко сможете приобрести котлы на газ, солярку, электричество.Однако в нашей стране традиционно предпочтение отдается традиционным твердым видам топлива – древесине и углю.

    Такие котлы не требуют разрешительной документации на установку, и наша цель – рассказать вам, как выбрать подходящий.

    В сельской местности такое оборудование часто используется не только для отопления, но и для горячего водоснабжения. Поэтому в нашем обзоре мы рассмотрим именно такие котлы, акцентируя внимание на их технических характеристиках.

    Характеристики оборудования

    Перед покупкой котла любой модели ответьте для себя на три вопроса:

    • какое топливо вы решили использовать в больших количествах?
    • Какой принцип горения вас больше всего интересует?
    • какой тип теплообменника следует установить?

    Топливо

    Дрова
    1. Самыми доступными видами топлива сегодня являются уголь и дрова.Следует учитывать, что не все модели могут работать с антрацитом; лучше использовать бурый уголь.
    2. При использовании дров нужно следить за их влажностью – сырые поленья не дадут желаемого результата. При этом хорошо просушенные дрова имеют гораздо более высокую эффективность, чем брикеты и пеллеты.
    3. Выбирайте модели, которым на 12 часов нормальной работы хватит одной закладки.
    Пеллеты
    1. Продукт переработки вторичного сырья, оставшегося от сельскохозяйственных отходов и древесины.
    2. Выбирая оборудование для нагрева пеллет, нужно быть уверенным, что их можно свободно приобрести в любое время и в нужном количестве.
    3. Котел прост в эксплуатации, дает возможность установить автоматическую подачу сырья в топку.

    Сейчас такое оборудование больше сконцентрировано в промышленном секторе.

    Стружка и опилки
    1. Оборудование для работы на щепе, опилках и брикетах целесообразно устанавливать вблизи или на территории деревообрабатывающих предприятий.
    2. Инструкция не рекомендует использовать такие котлы для дома в качестве основного источника тепла при отсутствии постоянного доступа к топливу.

    Совет. Для максимальной экономии лучше выбирать модели, которые могут эффективно работать на нескольких видах топлива.

    Принцип горения

    Важный аспект, от которого зависит комфорт использования оборудования. Согласитесь, не все согласятся бросить топливо в топку через 4-6 часов, особенно ночью.Кроме того, зимой требуется, чтобы в доме постоянно находился кто-то, кто будет следить за котлом ().

    Можно выбрать вариант с большой топкой или управляемым горением. Хотя в первом случае оборудование будет в несколько раз дешевле, оно все равно не решит проблему, а только отложит ее вовремя.

    Предлагаются котлы двух типов:

    1. Модели газогенераторов – спроектированы таким образом, чтобы в процессе сгорания использовалось максимально возможное количество тепловой энергии.

    Конструкция состоит из двух камер:

    • большой – для загрузки и предварительного сжигания топлива;
    • меньший – для дожигания остальных.

    В результате КПД установки достигает 98%, что часто играет большую роль при выборе.

    Из минуса – дорогие газовые котлы длительного горения, которые могут работать на твердом топливе. К тому же особого выбора моделей нет. Но, если есть желание максимально сэкономить на топливе и получить автономность, рекомендуем присмотреться к ним.

    1. Котел с верхним принципом горения может работать и в автономном режиме. … Он очень часто имеет керамическую печь и довольно сложную автоматику, что значительно увеличивает стоимость изделия.

    Из плюсов:

    • не требует постоянного ухода;
    • высокий КПД;
    • Автоматика
    • позволяет оставить котел без присмотра на длительное время;
    • можно подключить к системе отопления, где не требуется принудительная циркуляция;
    • безопасен в эксплуатации;
    • Производители
    • дают долгосрочную гарантию на оборудование.

    Минусы:

    • металлические детали внутри котла плохо охлаждаются;
    • Погрузку
    • своими руками можно производить только сухой древесиной определенного размера;
    • трудно избавиться от конденсата, который может образоваться из-за давления воды или увеличения тяги;
    • Трудно зажечь топку, наполовину заполненную топливом;
    • не используйте опилки или мелкую стружку.

    Материал теплообменника

    Это важный аспект, его необходимо учитывать при выборе твердотопливного котла, способного гореть длительное время.

    Обычно используются сталь, керамика и чугун.

    1. Стальные детали позволяют снизить стоимость оборудования … Нормально переносят температурные перепады, но быстро ржавеют. Срок службы такого теплообменника не превышает 15 лет.

    Совет: этот вариант подходит для временных отопительных нужд.

    1. Керамическая версия также сделана из стали, но верх – керамическое напыление …Такие детали используются в котлах нового поколения. По всем характеристикам они превосходят любые другие варианты.

    1. Теплообменник собран вручную из чугуна … Материал не боится ржавчины, но достаточно дорогой и подвержен механическим нагрузкам. Срок службы до 30 лет.

    Выход

    Вышеперечисленные варианты оборудования длительного горения имеют как положительные, так и отрицательные технические характеристики, поэтому при выборе для дома это необходимо учитывать.Рекомендуем отдавать предпочтение моделям, у которых в данном районе избыток топлива ().

    Видео в статье поможет вам найти дополнительную информацию по этой теме.

    Популяризация загородного жилья и его интенсивное строительство привели к увеличению спроса на отопительное оборудование.

    Но поскольку в таких домах нет централизованного горячего водоснабжения, хозяевам приходится приобретать твердотопливный двухконтурный котел. Он способен не только поддерживать в доме комфортную температуру, но и обеспечивать потребности жителей в горячей воде.

    Если предполагается использование различных горючих веществ, то прекрасным выбором могут стать твердотопливные комбинированные двухконтурные котлы.

    В чем преимущества этой техники?

    Не так давно на отечественном рынке появился новый вид твердотопливных аппаратов – модели двухконтурных газогенераторов. Принцип их действия основан на пиролизе. Хотя эти котлы не являются энергонезависимыми, как классические твердотопливные устройства, их высокий КПД и возможность контролировать процесс горения делают их все более востребованными у жителей загородных домов.

    Двухконтурный твердотопливный газогенераторный котел отличается от обычных моделей тем, что в них горит не только сами дрова, но и выделяемый ими газ под воздействием высокой температуры и при недостатке кислорода. Но самое главное преимущество – это возможность не только обогревать помещение, но и использовать горячую воду в необходимом количестве.

    Виды твердотопливных аппаратов

    Представленные на отечественном рынке модели отопительного оборудования, работающего на древесине или другом твердом топливе, подразделяются на:

    1. Обычные – имеют традиционный способ сжигания и могут работать на всем, что горит, в эту группу также входят классические твердотопливные устройства
    2. Комбинированные двухконтурные твердотопливные котлы, работающие на дизельном топливе
    3. Пиролизные установки являются одними из самых сложных в конструктивном отношении в данной линейке оборудования, они работают по принципу сублимации древесины с последующим сжиганием одного из элементов (газа), на который она разлагается, их еще называют длительным сжиганием. устройства
    4. Пеллеты – в качестве топлива используются пеллеты, они загружаются из специального хранилища, что дало возможность назвать котлы данного типа автоматическими

    Выбирая одну из представленных разновидностей, следует помнить, что двухконтурные твердотопливные котлы длительного горения имеют один существенный недостаток – необходимость постоянно контролировать процесс горения и дозаправлять топливо.

    Но это правило не распространяется на пиролизные и пеллетные машины, которые могут работать в автоматическом режиме. Их чаще всего приобретают жители загородных особняков.

    Как сделать правильный выбор?

    Устройства длительного горения могут работать от одной нагрузки до семи дней. Совершенно новый принцип донного сжигания позволил добиться таких результатов. В этом случае воздух, необходимый для поддержания процесса, подается снизу и сбоку, что делает горение плавным и увеличивает КПД устройства… Кроме того, двухконтурный твердотопливный котел длительного горения – это оборудование, в которое встроены различные устройства автоматики и управления, значительно упрощающие его эксплуатацию.

    Датчики, установленные в помещении, передают данные на блок управления, который, в свою очередь, увеличивает или уменьшает количество кислорода, подаваемого в топку, и, как следствие, меняет интенсивность горения топлива. Это делает твердотопливный двухконтурный отопительный котел более эффективным по сравнению с классическими моделями.

    Из множества моделей подобных устройств можно выделить модель EKO-CKB 50 Wirbel.

    Это устройство может работать на всех видах твердого топлива и его всеядность не влияет на производительность. Если сравнивать КПД аппарата, работающего на угле или антраците, и универсального, то различия в КПД будут незначительными. Поэтому при выборе модели следует обращать внимание не столько на вид топлива, сколько на возможность его покупки и цену в том или ином регионе.

    Технология производства, на основе которой изготавливаются двухконтурные твердотопливные отопительные котлы, позволяет оборудовать их регуляторами мощности, позволяющими регулировать необходимую рабочую температуру … Если рассматривать модели отечественного производителя Danko TE и Danko THE , в них установлен контроллер Euroster 1100 WB. Он управляет насосом и поддерживает заданную температуру.

    Смотрим ролик о котлах марки Данко:

    В зависимости от материалов, из которых изготовлены теплообменники, устройства делятся на чугун и сталь, но у каждого из них есть преимущества и недостатки, что дает возможность выбора.Но даже профессионалы еще не смогли сделать вывод о лучших из них.

    Особенности работы двухконтурных котлов

    Твердотопливное оборудование изначально предназначалось для максимального использования тепла и приготовления горячей воды … Поэтому работа первого контура направлена ​​на обогрев помещения, а второго – на горячее водоснабжение.

    При его выборе нужно обращать внимание на стабильность. температурный режим … Например, комбинированный твердотопливный котел с электрическим нагревом, работающий по принципу проточного водонагревателя, не всегда может избежать попадания капель в очищенную воду.

    Среди достоинств твердотопливных двухконтурных устройств следует выделить:

    • Простота установки и эксплуатации
    • Низкая стоимость топлива и его доступность
    • Прибыльность
    • Надежность

    Однако у комбинированных твердотопливных отопительных котлов есть свои недостатки, такие как:

    1. Необходимость ручной загрузки топлива
    2. Обязательное оборудование котельной
    3. Дрова для предварительной сушки

    Еще один недостаток такого оборудования – это невозможность точного регулирования нагрева воды.Поэтому очень часто котлы используются в паре с таким котлом. косвенный нагрев.

    Твердотопливные котлы необходимы в загородном доме

    Такое отопительное оборудование может использовать в качестве топлива практически все: дрова, уголь, брикеты, кокс и прочее.

    А поскольку твердотопливный комбинированный котел представлен на современном рынке в большом ассортименте, то для отопления частного дома всегда можно выбрать подходящую модель, способную работать на любых горючих материалах.

    Однако, прежде чем принять решение, нужно изучить возможности приобретения твердого топлива в вашем регионе, выбрать оптимальное по цене и доступности и только потом отправиться за покупками.

    Невозможность подключения к газовой сети и дороговизна электроснабжения заставляет собственников загородного жилья искать альтернативный способ отопления собственного объекта. Все чаще для таких целей используются твердотопливные двухконтурные котлы для дома. Они отличаются значительной экономичностью, простотой в эксплуатации и другими качествами, которые описаны ниже. Как выбрать и что учесть – все подробно.

    Принцип работы и особенности твердотопливного котла

    В отличие от традиционной дровяной или угольной печи, агрегат модернизирован и оптимизирован под реалии каждого дома – необходимый подогрев и подогрев воды для бытовых потребности. Котлы различаются по принципу горения:

    1. Пиролиз.Помимо основной деятельности – сжигания топлива, система собирает выделяющийся газ, обычно CO, и смешивает его с кислородом, а затем воспламеняет. В результате сгорания смеси снова выделяется определенное количество температуры, которое используется для нагрева носителя.
    2. Камера сгорания верхняя. Принцип не работает снизу вверх, а, наоборот, позволяет процессу идти медленно и с большей отдачей.

    Конструкция теплообменников для агрегатов разная.В первом варианте он расположен горизонтально над камерами сгорания, во втором – вертикальный теплообменник полностью окружает топку. Как правило, емкости изготавливают в виде спиралей.

    Плюсы и минусы двухконтурных твердотопливных котлов

    Любой двухконтурный твердотопливный котел идеальным не назовешь. Однако популярность обусловлена ​​следующими достоинствами:

    1. Долговечность. Срок службы 15-20 лет, что на порядок больше, чем у электрических или газовых агрегатов.
    2. Надежность. Это включает в себя наличие топлива, автономный процесс, автоматический контроль над уровнем расхода топлива и использование аварийного блока.
    3. Удобство эксплуатации. Для загрузки котла и очистки камер от продуктов распада топлива не требуется специальных знаний. Также блок управления помогает оптимизировать расход топлива, поэтому экономия значительна.

    Твердотопливные двухконтурные отопительные котлы не могут обойтись без недостатков.Чтобы определиться с приобретением, вам также стоит учесть их:

    • Зависимость котла от энергоресурсов. Автоматика работает от сети. В случае отключения электроэнергии такие котлы могут лишиться принудительной вентиляции.
    • Из первого пункта следует, что требуется хорошее устройство газохода, устроенное по всем правилам. Если относиться к работе неаккуратно, то минимум, который ждет хозяев, – это невозможность дышать в собственном доме.
    • Котел имеет слабый боковой теплообменник для выработки горячей воды для бытовых нужд.Он небольшой, и накопление накипи приводит к его быстрому разрушению.
    • Место для установки котла и хранения топлива необходимо обустроить согласно правилам. Кроме того, агрегат занимает драгоценные квадратные метры.
    • Для обслуживания котла требуются физические усилия – дозаправка не реже двух раз в день, чистка, регулярное обслуживание. Они лишены всего этого электрокотлов и газовых мини-котлов.
    Модельный ряд предлагает потребителю широкий выбор агрегатов, характеристики которых могут идеально подходить для конкретного объекта.

    На что обратить внимание при покупке твердотопливных двухконтурных котлов отопления – подробности ниже.

    Как выбрать двухконтурный твердотопливный котел для отопления дома

    Перед покупкой любой системы отопления важно рассчитать необходимую мощность для восполнения потерь тепла в доме. Расчеты сложные, их лучше выполнять специалисту с учетом строительного материала, утеплителя, количества оконных и дверных проемов, а также общей площади объекта.

    Когда окончательная цифра найдена, мы можем рассматривать модели, которые удовлетворяют этому значению. Также необходимо обратить внимание на следующие пункты:

    Последний пункт требует подтверждения. При покупке твердотопливного двухконтурного котла в первую очередь стоит оценить отзывы о нем. Итак:

    Давно установили котел на дровах. Мы ни разу не пожалели, что сделали выбор в пользу отечественного производителя. Наше подразделение называется Smoke, с завода Zota.Многофункциональный – отопление, горячая вода, готовка. Встроенные ТЭНы позволяют не вставать ночью для загрузки топлива или даже оставлять котел без присмотра на долгое время.

    Владислав, Астрахань

    Пользуемся котлом Данко ТЭ две зимы и ни разу не пожалели. Теплая, сухая, горячая вода все время. Контроллер позволяет установить желаемый режим нагрева, вам не нужно постоянно работать. К сожалению, особой экономии топлива мы не заметили – у нас лютые зимы, и все остальным довольны.

    Анна, Березники

    EKO-CKB 50 Wirbel был установлен несколько лет назад. Такой агрегат может работать на любом виде топлива, что очень хорошо – не всегда есть уголь. Но при этом не снижается производительность при переходе с одного вида топлива на другой. Регулятор мощности понятен даже нашей бабушке – если нужно потеплее, она умеет это делать. Если бы была возможность использовать голубое топливо, мы бы, конечно, это сделали, но сравнив газовый котел и двухконтурный твердотопливный котел, мы не пожалели о покупке последнего – КПД почти такой же.

    Выбрать отопительный котел для дома – серьезная задача. И если вы уже определились с типом топлива, то задача № 2, которая стоит перед вами, – это выбор количества контуров в оборудовании. И здесь уже нужно разбираться более основательно и подробно. Наверняка у вас возникнет целая куча вопросов: от преимуществ каждого вида до простоты установки и их возможностей. Постараемся провести подробное сравнение этих видов по нескольким пунктам.Готовый? Идти!

    Разница между одноконтурным и двухконтурным котлом Установленный двухконтурный котел

    Само название уже частично дает потребителю ответ на вопрос: чем отличаются такие котлы? Очевидно – по количеству контуров.

    Одноконтурные отопительные котлы могут обогревать только комнаты квартиры / дома … Они подключаются к системе батарей (радиаторов) и нагревают воду только для них.Такой котел не нагревает воду для бытовых нужд: об этом потребителю придется позаботиться отдельно.

    Двухконтурные котлы предназначены как для отопления дома, так и для нагрева воды для мытья посуды, принятия душа и других хозяйственных нужд. В их конструкции предусмотрен дополнительный теплообменник для нагрева воды. Поставляется 2-х типов:

    • Теплообменник проточного типа – у таких котлов есть режим «Приоритет ГВС». Если нужно принять душ или помыть посуду, то нужно установить этот режим: тогда бойлер перейдет на 2-й контур ГВС.Такие модели подходят для домов и квартир небольшой площади (до 70-80 кв.м.), поскольку в такие модели встраиваются теплообменники малой мощности.
    • Котлы со встроенным накопительным котлом – объем бака варьируется в среднем от 150 до 180 литров. Они могут нагревать воду как в накопительном, так и в проточном режиме. Однако следует отметить, что в последнем случае (при проточном способе) вода будет немного холоднее, чем при хранении.

    Принцип работы и устройство двухконтурного котла

    Такая модель изначально оснащена дополнительным теплообменником для горячего водоснабжения: в нем вода из системы холодного водоснабжения (холодное водоснабжение) нагревается горячим теплоносителем первого контура (отопление). Для организации работы производитель предусмотрел специальный клапан , который контролирует направление движения теплоносителя.

    Во всех двухконтурных котлах заложен принцип приоритета системы ГВС … Теперь давайте объясним, что это такое. Когда вентиль находится в определенном положении, нагретый теплоноситель перемещается в систему отопления, и дом начинает прогреваться. Однако, если кто-то из домочадцев откроет кран горячей воды, котел сразу перестанет нагревать воду для отопления дома и начнет ее нагревать для системы ГВС.

    Получается, что при использовании горячей воды отопительный контур дома не работает. В момент закрытия крана горячей воды бойлер моментально направляет теплоноситель на радиаторы.

    Таким образом, 2 контура не могут работать одновременно.

    Двухконтурные котлы могут работать на 1 или 2 точках водозабора. Если есть 2 точки, то котел лучше разместить примерно посередине между ними. Если один – то как можно ближе к ней.

    Дело в том, что на нагрев воды нужно время: если открыть кран с горячей водой, то сначала потечет холодная жидкость, а уже потом – теплая. Чем дальше от крана расположен бойлер, тем дольше вы будете ждать, пока потечет горячая вода.

    Принцип работы и устройство одноконтурного котла
    Схема котла с одним контуром и с двумя

    В их конструкции всего один теплообменник , который нагревает воду для системы отопления … Если если вы хотите, чтобы он снабжал вас горячей водой, тогда вам нужно будет отдельно купить и установить бойлер косвенного нагрева.

    Основными элементами являются камера сгорания , где расположены горелка и змеевик … Теплообменник расположен поверх последнего. Жидкость может циркулировать естественным путем или с помощью циркуляционного насоса.

    Кстати, все модели сконструированы таким образом, что в будущем к ним можно будет подключить этот котел.

    В этом случае система будет работать так же, как и двухконтурная котельная: Принцип приоритета ГВС с использованием клапана, который управляет перемещением теплоносителя из одного контура в другой.

    Плюсы и минусы одноконтурного котла
    Одноконтурный котел с котлом

    Самое главное, что влияет на наш выбор, – это достоинства и недостатки той или иной модели.

    плюс

    • Более низкая стоимость – по сравнению с двухконтурной моделью. Затраты на приобретение, установку и обслуживание такого котла будут для вас значительно меньше, чем у его аналога с двумя контурами.
    • Высокая мощность и эффективность … Многие одноконтурные модели имеют установку на открытом воздухе, что, в свою очередь, позволяет производителям использовать чугунный теплообменник вместо стального. А чугун, как известно, имеет более высокую теплоемкость, а значит, более быстрый и эффективный нагрев теплоносителя, а значит, такие котлы могут справиться даже с обогревом больших площадей (более 100 кв.м.). Кроме того, котлы с чугунным теплообменником можно использовать для систем отопления старого типа, что тоже немаловажно.
    • Меньше расхода газа – это вполне логично, так как у таких котлов всего 1 контур. Однако при подключении котла расход будет значительно превышен.

    Минусы

    • Возможно только отопление дома – как мы уже говорили выше, если вы купите «голую» одноконтурную модель, вам будет обеспечено только тепло.Чтобы иметь возможность нагревать воду для горячего водоснабжения, вам придется заняться установкой БКН (бойлера косвенного нагрева). Для этого вам нужно будет выбрать, купить соответствующие детали для его установки и т. Д.
    • Требуется отдельное помещение – котел и котел лучше устанавливать в отдельном помещении, так как система развязки труб будет смотреться не очень эстетично, и займет много места.

    Плюсы и минусы двухконтурного котла

    Нам нужна аналогичная информация по двухконтурным котлам.

    плюс

    • Малые габариты – поскольку конструкция котлов с 2 контурами изначально заточена под отопление и горячее водоснабжение, ее не нужно ничем дополнять. А это значит, что модель какого размера вы купили изначально, она займет у вас столько места.
    • Возможность размещения в подсобном помещении – в отличие от одноконтурного котла вам не нужно искать место под котельную, чтобы разместить там котел.Все трубопроводы и соединения выглядят очень аккуратно и занимают мало места. Подходит для домов и квартир с недостатком свободного места.
    • Простое управление – как упоминалось ранее, второй контур отвечает за нагрев воды. Это означает, что вам не придется мучиться с выбором и подключением BKN, а также компонентов, необходимых для этой арматуры.

    Минусы

    • Нестабильное давление воды и температура теплоносителя – это особенно заметно, если котел работает на 2-х точках водозабора.Из-за не очень большой мощности оборудования вода из-под крана может не всегда течь с сильным напором и не такой горячей, как вы заказывали. Кстати, для одноконтурных с котлом такой проблемы не наблюдается
    • Высокие требования к обслуживанию – второй теплообменник котла (для горячего водоснабжения) очень чувствителен к повышенному содержанию солей в теплоносителе и очень быстро обрастает накипью и отложениями. Поэтому нужно регулярно проводить чистку оборудования или следить за содержанием примесей в теплоносителе.
    • Более высокая цена – по сравнению с одноконтурным котлом БЕЗ бойлера косвенного нагрева. Конечно, если учесть покупку и установку БКН, то двухконтурный котел выходит дешевле.

    Мощность и габариты

    Это первые два параметра, по которым мы будем сравнивать наших «конкурентов».

    Power

    Итак, сначала разберем одноконтурный отопительный котел .

    Рассчитать мощность устройства достаточно просто: на 10 кв.м. площадь требует 1 кВт мощности. Кроме того, не забывайте о 20% акций. Здесь все просто. Однако особое внимание стоит уделить объему бойлера косвенного нагрева , который вы планируете установить на одноконтурный агрегат. Именно в нем содержится вся «соль» по вашему выбору. Если вы выберете бойлер с комплектным бойлером, то в среднем его объем составит 100-120 литров. При экономном расходе такого количества воды хватит на 2-3 человека.Однако о частом купании в ванной можно забыть.

    Если выбирать БКН отдельно, то здесь уже стоит исходить из предпочтений своего домочадца. Итак, для большой бани вам понадобится бойлер объемом более 300 литров.

    Котел двухконтурный : его мощность – важнейший параметр при выборе, ведь от нее зависит, какой температуры и какого давления вода будет течь из крана. Если у вас 1 точка водозабора и вы планируете пользоваться только душем, то в среднем вам хватит бойлера на 10 кВт.Тем, кто любит время от времени париться в бане, понадобится оборудование на 18 кВт. Но для стабильной подачи воды в обе точки водозабора советуем покупать котел на 24 кВт одновременно. При меньшей мощности

    Размеры и компактность

    Как мы уже говорили ранее, двухконтурный отопительный котел в этом плане гораздо практичнее , чем одноконтурный, так как это уже готовый продукт без необходимости подключения чего-то лишнего. . Его можно установить в любом удобном для вас помещении.

    Для одноконтурного нужно оставить много свободного места, так как скорее всего в будущем потребуется подключить расширительный бак, предохранительный клапан, сам котел и т.д.

    Оборудование отопительный котел с 1 схема

    Этот параметр напрямую связан с габаритами устройства.

    Котел двухконтурный – готовое изделие, мини-котельная, в конструкции которой уже есть все необходимое для отопления и горячего водоснабжения оборудование (вентиль, циркуляционный насос, арматура и т. Д.) Никаких дополнительных устройств приобретать не нужно – только трубы для подачи и отвода воды, а также для организации системы газоудаления.

    Котел одноконтурный – это базовая комплектация. Отдельно потребуется купить бак косвенного нагрева, насос, мембранный бак и другое оборудование для полноценного обеспечения дома теплом и горячей водой. Настенные одноконтурные котлы, которые укомплектованы частью необходимых агрегатов, более комплектны.

    Особенности работы одноконтурных и двухконтурных котлов

    Напоследок дадим вам несколько полезных советов, которые окончательно помогут вам определиться с выбором.

    • Если вы остановили свой выбор на двухконтурном котле, то вам необходимо знать одну из его особенностей: после открытия крана с горячей водой придется подождать некоторое время (несколько минут), пока холодная вода не станет теплой. Это серьезный недостаток, так как, во-первых, неудобно стоять и ждать, пока он сольется. А, во-вторых, в это время будет активно крутиться счетчик воды. То есть каждый раз вы просто будете выливать деньги на ветер.

    Чтобы хоть как-то компенсировать этот недостаток, специалисты рекомендуют размещать котел от точки водозабора не дальше 5-7 метров.Большее расстояние значительно снижает эффективность работы.

    • У одноконтурных устройств такого недостатка нет, но есть еще один. Если сразу не употребить нагретую воду в БКН, то она остынет и снова нагреется. В результате на его нагрев будет постоянно тратиться энергия.

    Мощность

    Итак, какой котел лучше: одноконтурный или двухконтурный? Однозначного ответа на этот вопрос нет – каждая семья выбирает устройство в соответствии со своими потребностями и условиями.

    Если вы за экономию топлива и места – то вам обязательно стоит остановить свой выбор на двухконтурном котле. Он начинает нагревать воду только тогда, когда в этом есть необходимость. Для сравнения: одноконтурный будет включаться каждые несколько часов – когда вода в котле остынет.

    Также жители квартир предпочитают устанавливать двухконтурные, в которых не так много свободного места, как собственники своих коттеджей.

    Если вы за удобство и повышенную надежность – тогда одноконтурный – ваш выбор.Никакой контрастный душ, если второй кран открыт, и слабый напор воды.

    Выбор между одноконтурным и двухконтурным: видео

    Обязательно посмотрите это видео: оно поможет вам сделать правильный выбор:

    Мы надеемся, что наша статья дала вам общее представление о них два типа котлов, и вы уже сделали свой выбор. Удачи!

    Традиционное отопительное оборудование постепенно уходит в прошлое. Концепция большого, просторного агрегата с высоким тепловым КПД при всех его преимуществах не применима даже в загородных домах… На смену таким конструкциям приходят компактные, функциональные и в то же время эффективные установки с программным управлением. Одним из самых популярных представителей нового поколения в этом сегменте является двухконтурный твердотопливный котел, способный обслуживать как дачу, так и большой коттедж.

    Конструкция агрегата

    Конструкция основана на камере сгорания. Он получает топливо, после чего действует как распределяемый источник тепла. Циркуляция тепловых потоков разделена на два контура, один из которых предназначен для подачи воды, а второй – исключительно для функции обогрева помещения.Но об особенностях двухконтурной системы как таковой мы поговорим позже. В двухконтурном твердотопливном котле помимо контуров и камеры сгорания предусмотрены зольник, переключающая заслонка, регулятор тяги, телескопическая труба и камеры подогрева воздуха. В зависимости от модификации, конструкция может быть улучшена дополнительными включениями – например, модулем подачи топлива, варочной панелью и т. Д.

    Принцип работы

    В целом работа таких печей основана на общем принципе преобразования энергии сгорания в тепло. .В традиционных твердотопливных котлах топливо подается в камеру сгорания, после чего достигается нагрев стенок, прилегающих к конструкции. В этом случае можно говорить о нескольких улучшениях, которые повысили эффективность агрегата. В первую очередь, это циркуляция ручьев, которую двухконтурный твердотопливный котел длительного горения разносит по дому. Цена на такую ​​конструкцию может составлять порядка 15-20 тысяч, но высокая производительность котла оправдывает эти вложения.Циркулировать могут как воздушные, так и водяные потоки – это зависит от инфраструктуры, которая была организована в доме и подключена к оборудованию. Кроме того, важно не забывать о внедрении автоматических систем управления, которые позволяют практически без вмешательства пользователя настраивать систему управления на суточные, недельные и даже месячные интервалы самостоятельной работы.

    Основные характеристики

    Средняя тепловая мощность 30-50 кВт. Это касается котлов средней категории, но есть и промышленный сегмент, в котором потенциал мощности превышает 100 кВт.Объем камеры составляет примерно 50 см 3. Но важно понимать, что это только основная камера – камера вторичного сгорания примерно на 20-30% меньше. По материалам изготовления ситуация в целом однозначная. Используются либо жаропрочные стальные сплавы, либо чугун. Например, вполне оправдано приобретение двухконтурных твердотопливных котлов для отопления частного дома с чугунным корпусом. В домашних условиях этот металл сложно деформировать, а если речь идет о стали, то есть риск, что он лопнет от неправильной работы котла.Это может происходить на фоне взаимодействия конструкции с повышенными тепловыми нагрузками. В промышленности, наоборот, практического применения становятся. В случае деформации предприятие сможет отремонтировать корпус в штатном режиме, но чугунный котел придется утилизировать, если он серьезно поврежден.

    Особенности двухконтурной системы

    Двухконтурные агрегаты работают по принципу тех же комбинированных теплообменников в радиаторных системах.В них камера нагрева воздуха сопрягается с контурами нагрева воды. То есть если в обычных одноконтурных моделях, в первую очередь, тепловая энергия, то двухконтурный твердотопливный котел обеспечивает, по сути, одновременный нагрев и воздуха, и воды. Затем вода циркулирует по каналам отопления или используется для нужд горячего водоснабжения.

    В некотором смысле такое оборудование аналогично котельным. Но котлы ориентированы на работу на газовом топливе или электричестве.Редко встречаются двухконтурные твердотопливные отопительные котлы, но их применение оправдывает себя наличием дров, угля или другого однотипного сырья.

    Особенности моделей длительного горения

    Концепция длительного горения реализована по двум принципам. В описании конструкции уже было сказано, что такие котлы имеют регулировочный узел на обдув. Благодаря этому механизму пользователь может с высокой точностью увеличивать или уменьшать объем кислорода, поступающего в камеру сгорания.Соответственно, уменьшение открытого пространства в воздуходувке приведет к менее интенсивному сгоранию. Небольшое количество дров или того же угля будет тлеть дольше. Также двухконтурные твердотопливные котлы длительного горения могут содержать две камеры. Первая – основная камера сгорания, а вторая предназначена для рециркуляции газовых смесей. То есть осуществляется двойное сгорание, что дает возможность производить больший объем тепла с меньшими выбросами вредных продуктов сгорания.

    Топливное сырье

    Основными источниками топлива являются древесина и уголь.Это традиционное сырье, доступное как с финансовой точки зрения, так и с точки зрения рыночной доступности. Как и прежде, это самые популярные виды топлива, на которых твердотопливные двухконтурные котлы продолжают работать и сегодня. Дома, расположенные в районах без газоснабжения, оправданно отапливают твердым топливом. Это более выгодно, чем эксплуатация электроустановок, хотя могут возникнуть проблемы с транспортировкой.

    В то же время домовладельцы все чаще переходят на более оптимизированные модели комбинированных котлов, которые также позволяют использовать биотопливо.Например, двухконтурный твердотопливный котел этого типа может работать на пеллетах, щепе и топливных гранулах … Это не только выгодное по цене и транспортировке сырье, но и экологически чистое.

    Положительные отзывы

    Основным недостатком классического дровяного котла считается проблематичность в уходе за ним. Современные модели оборудования длительного горения обеспечивают полное сгорание вторичных продуктов, минимизируя трудозатраты на очистку.При этом повышается и КПД агрегатов, которые выжимают максимум из топливного сырья за счет рециклинга. У комбинированного теплообменника, который поставляется к твердотопливному двухконтурному котлу, много преимуществ. Цена таких моделей в 20 тысяч, конечно, смущает значительную часть заинтересованных потребителей, но это компенсируется оптимизированной системой циркуляции. Одна тепловая станция концентрирует как точку горячего водоснабжения, так и отопительный контур.Кроме того, многие указывают на закрытый характер системы, что также повышает безопасность эксплуатации оборудования.

    Отрицательные отзывы

    Вместе с достоинствами комбинированных теплообменников двухконтурный котел взял и их недостатки. Наиболее важным из них является появление конденсата во время обслуживания двух линий нагрева. Неправильное обслуживание оборудования, по мнению многих пользователей, приводит к необходимости капитального ремонта с заменой внутренних деталей.Кроме того, двухконтурные твердотопливные котлы длительного горения страдают рядом эксплуатационных ограничений. Среди них владельцы отмечают невозможность загрузки рыхлого топливного сырья, проблемы с розжигом неполной топки и т.д.

    Вывод

    Выбор в пользу двухконтурных агрегатов с системой длительного горения более чем понятен. в современных условиях … Такое решение для частного дома оправдано как с точки зрения эксплуатационных характеристик, так и с точки зрения денежных затрат.Другой вопрос, насколько использование твердого топлива может оправдать себя в конкретных условиях. Поскольку газ самый дешевый, а электричество, конечно, самое дорогое по затратам, но позволяет конструировать очень удобные и надежные агрегаты. За счет чего в данном случае выиграет двухконтурный твердотопливный котел длительного горения, цена которого не так сильно отличается от альтернативного оборудования и составляет в среднем 15-20 тысяч? Прежде всего, такие модели надежны. Они не требуют введения специальной защиты от пожара и взрыва, как в случае с газовыми котлами… Что касается преимуществ перед электрическими аналогами – в основном минимальные затраты при эксплуатации, но есть и серьезный плюс, который касается высокой производительности при быстром нагреве.

    .

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован.
