Дымоход: НОРМЫ и ПРАВИЛА установки, виды дымоходов | 5energy

Дымоход — одна из самых важных частей любой отопительной системы. От правильности установки во многом зависит эффективность, а также безопасность использования того или иного отопительного оборудования. Ежегодно, из-за неисправности дымоходов погибают сотни рядовых жителей по всей стране. Основная причина — закупорка вентиляционной системы и как следствие отравление угарными газами. По этому, если вы все таки решили самостоятельно заняться установкой дымохода, вам необходимо ознакомиться с некоторыми правилами, которые уберегут вас от многих возможных неприятностей.

Каким должен быть дымоход?

Основное требование — исправность. Система по отводу тепловых газов, которые образовываются в результате горения, должна быть максимально надежной, и желательно, не прихотливой.

Основные характеристики дымохода:

  • Низкая теплопроводность материалов,  из которого он изготовлен.
  • Выступ от кровли не менее чем на 0.
    5 метров.
  • Обустройство теплоизоляции в местах соприкосновения с деревянными перекрытиями.
  • Объем дымохода должен соответствовать количеству выделяемых газов тем или иным отопительным устройством.

Не стоит пренебрегать безопасностью в угоду красоте и дизайну вашего дома или любого другого здания.

Виды дымоходов

Существует большое количество видов дымоходов. Но, наиболее популярные, на текущий момент, всего три вида:

  • кирпичный
  • модульный одно контурный
  • модульный двухконтурный

Кирпичный дымохода (из кирпича)

Преимущества: пожарная безопасность, высокая надежность.
Недостатки: неровности внутри трубы задерживают прохождение дыма. Вода и оксид серы вступают реакцию, в следствии чего образуется серная кислота, которая со временем разрушает конструкцию.

Модульные одноконтурные дымоходы (из труб нержавейки 0.

6-1 мм )
Преимущество: более низкая цена, простота ремонта, низкий вес.
Недостатки: образование большого количества конденсата, срок эксплуатации не более 10-15 лет

Модульные двухктонурные дымоходы (2 трубы, между которыми негорючий утеплитель)
Преимущества: большая пропускная способность, минимальное количество конденсата.
Недостатки: цена значительно выше, чем у одноконтурных

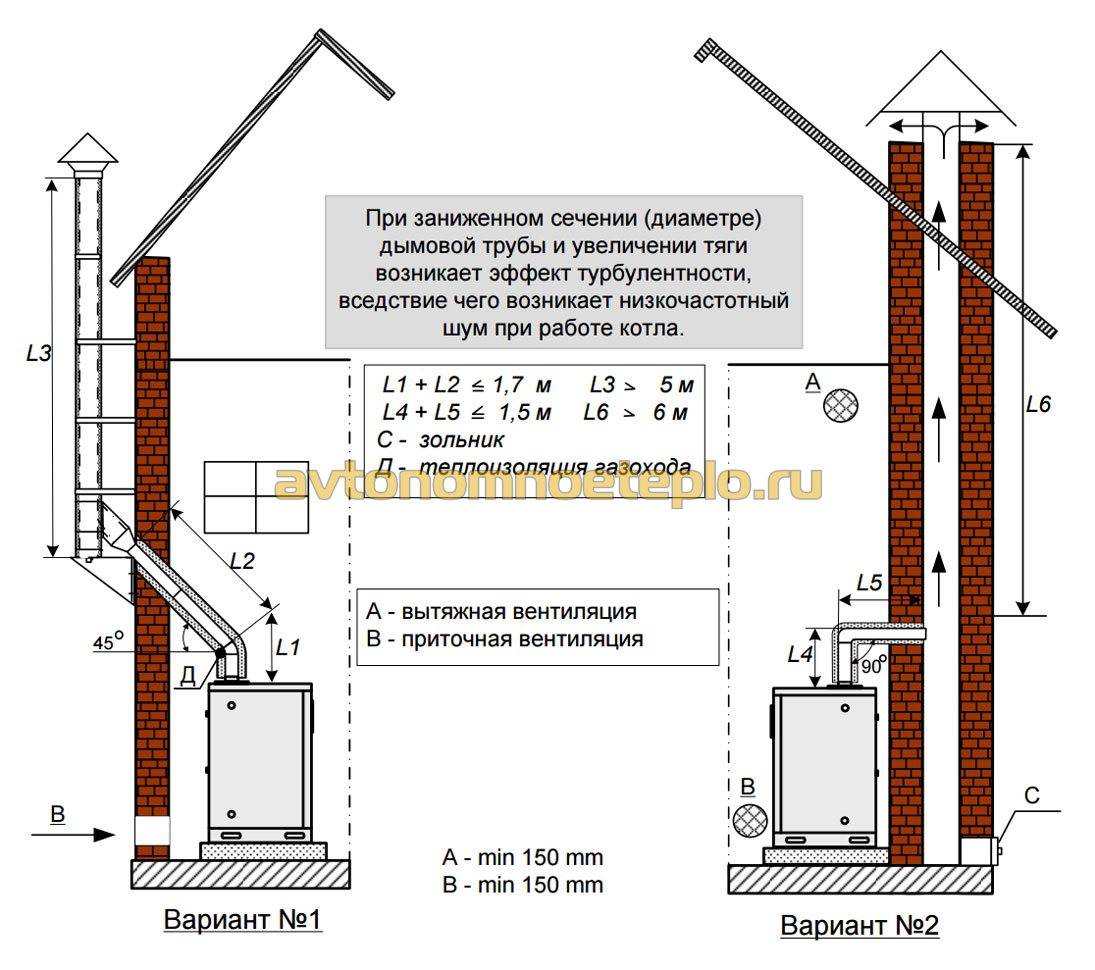

Монтаж дымохода котла на отработанном масле своими руками

Перед началом строительства дымохода необходимо определиться с материалами, объемом, высотой. Для этого нужно провести индивидуальный расчет, с учетом отопительного оборудования, индивидуальных особенностей дома и т. д. В данной статье представлены только базовые советы и рекомендации. Более четкие цифры необходимо обсуждать индивидуально с производителем конкретно вашего котла.



Для обеспечения хорошей тяги необходимо, дымоход необходимо устанавливать, соблюдая все нормы и правила (п.

5.1.1.ВДПО).
  • Для каждого котла и калорифера должен устанавливаться отдельный дымоход (п.3.70.СНиП-91). Нельзя подключать в один дымоход более одного котла.
  • Диаметр дымохода должен быть не меньше выхода трубы котла или калорифера (3.71.СНиП-91).
  • Толщина металлических труб должна быть не ниже 0,5 мм. Изготовлены они должны быть из легированной специальной стали с повышенной коррозийной стойкостью (ГОСТ).
  • Дымоход котла не должен иметь более 3-х поворотов. Радиус закругления поворота не может быть меньше диаметра трубы — (4.2.17.ВДПО).
  • Высота дымохода не должна быть менее 5 метров (п.3.73.СНиП-91), что обеспечивает дымовой канал хорошей тягой.
  • Дымоход котла должен быть выше кровли (п.3.73.СНиП-91):
    • до 50 см, при плоской кровле,
    • до 50 см выше парапета или кровли, если трубы расположены менее 1,5 м до парапета или конька;
    • не менее оси конька или парапета, если дымовая труба расположена на 1,5 — 3 метра от парапета или конька.

  • Устанавливать составные элементы дымохода следует снизу вверх. При монтаже одна труба вставляется в другую, и при необходимости стыки промазывают жаростойкими герметиками.
  • Все элементы конструкции дымохода должны быть надежно зафиксированы кронштейнами к стене здания. Прогибание дымохода исключается (4.2.14.ВДПО).







На сегодняшний день, на рынке представлено большое количество всевозможных модульных выпускных систем. В них каждый элемент перекрывает собой другой, в результате чего, любые зазоры сводятся на нет. Стыки обрабатываются специальным жаростойким герметиком.

Верхняя часть дымохода должна быть оборудована специальным козырьком, что бы избежать попадание воды в отопительную систему через дымоход. Самый большой риск — закупорка дымохода мусором. Козырек должен не пропускать никаких крупных объектов в трубу.

Ответы на частые вопросы:

Вопрос: Можно ли подключить два котла на один дымоход?
Ответ: Категорически не рекомендуется так делать. Дело в том, что труба может попросту не выдержать подобной нагрузки. Пропускная способность дымохода ограничена. В случае не способности вывода всего дыма, угарный газ пойдет в помещение, а это в свою очередь, приведет к отравлению всех, кто находится в помещении.
Кроме того, существует официальный запрет от пожарных служб на подключения таким образом во всех помещения промышленного назначения.

Вопрос: Обязательно ли нужен дымоход, или можно отделаться простой дыркой от котла на улицу?
Ответ: Без дымохода котел не будет нормально функционировать. Он будет захлебываться. Кроме того, это крайне негативно влияет на безопасность.

Правила монтажа одностенного дымохода

Проектирование и установка дымоходов должны производиться в строгом соответствии действующим нормативным положениям, в частности — требованиям СНиП «Правила производства работ по ремонту дымовых каналов и печей».

Основной задачей любого дымохода является удаление продуктов горения и обеспечение эффективной тяги для поддержания огня. Уровень тяги напрямую зависит от высоты дымового канала и размеров дымохода.

При установке конструкции следует соблюдать некоторые правила:

  • Высота дымохода от прибора отопления до оголовка должна составлять не менее 5 метров.
  • Возвышение конструкции над коньком или парапетом рассчитывается по схеме.
  • Расположение дымохода над находящимися близко друг от друга крышами соседних зданий должно быть от полутора метров и более.
  • Если конструкция возвышается над кровлей больше чем на 1,5 м, необходимо дополнительно закреплять ее при помощи специальных растяжек.
  • При изготовлении и монтаже дымохода рекомендуется предусмотреть наличие заглушек с конденсатоотводчиками для удаления скопившегося конденсата. Такие отверстия также необходимы для обеспечения возможности обслуживания и чистки дымового канала.
  • Если кровля изготовлена из горючих материалов, то в дымоходе нужно установить искроуловитель.
  • При проектировании и сборке конструкции не допускается сужение, но допускается расширение диаметра дымохода. Например, для отопительной печи с выходящим диаметром для трубы 140 мм нельзя использовать дымоход с сечением 120 мм, но можно применить конструкции по 150 мм, используя переходники.
  • Длина горизонтального участка конструкции не должна быть больше метра.
  • Места соединений отдельных элементов дымохода не должны совпадать с потолочными и кровельными проходами.
  • Отводы и тройники нужно устанавливать таким образом, чтобы они не принимали нагрузку от элементов дымохода, расположенных над ними.

Метод сборки дымохода

Монтаж начинается снизу вверх от нагревательного прибора.

Рекомендуется собирать элементы конструкции таким образом, чтобы конденсат и отложения смол не выходили наружу.

После установки необходимо произвести испытательную топку, в процессе которой нужно проверить герметичность стыков и удостовериться в том, что расположенные рядом конструкции из горючих материалов не нагреваются до критической температуры.

Среди современных разновидностей большой популярностью пользуются одностенные дымоходы VIVATEX благодаря их практичности и простоте установки. Узнать подробнее об изделиях и купить их можно на сайте.

Как правильно установить дымоход в бане

Есть два типа дымоходов по способу установки.

Внутренний — располагается в бане и выводится через крышу. Тепло от дымовых труб нагревает воздух в помещении. Не портится от осадков и перепадов температуры.

Фотография: v-banyu.ru

Внешний — устанавливается снаружи и соединяется с печью через стену. Не уменьшает площадь, может устанавливаться после завершения строительства и отделки здания. Сложнее в установке, чем внутренний — нужен дополнительный крепёж к стене. Не нарушает интерьер, но может портить внешний вид фасада.

Фотография: stroy-podskazka.ru


Наши дымоходы можно устанавливать и через крышу, и по улице

Определите, где будет стоять печь с учётом требований пожарной безопасности.

Если дымоход в крыше попадает в балки, посмотрите, можно ли обойти балку с помощью колен 45 градусов или нужно поменять расположение печи.

Подготовьте отверстия в стене.

Соедините элементы в таком порядке:

  • адаптер для присоединения дымохода к печи;

  • одноконтурная труба (моно) для распределения тепла;

  • шибер-задвижка для регулировки тяги;

  • переходник моно-термо для перехода с одноконтурной трубы на трубы с изоляцией;

  • проходной фланец — в перекрытие. Вокруг него должен оставаться воздушный зазор в 3–5 см. Заполните его негорючим материалом, базальтовой ватой или керамзитом. Между потолком (стеной) и фланцем проложите базальтовый картон;

  • трубы с изоляцией, которые оканчиваются конусом — заглушкой, закрывающей изоляцию;

  • дефлектор — защитный дымовой зонт с искрогасителем;

  • гидроизоляция RES, если дымоход идёт через крышу.

Скрепите между собой элементы дымохода хомутами и промажьте жаростойким герметиком. Хомуты не дают трубам «двигаться» при нагревании. Расстояние между хомутами должно быть одинаковым. Труба не должна прогибаться.

Если дымоход идет через крышу, нужно крепить его к зданию, так как дымоход подвержен ветровой нагрузке.

Если дымоход идёт через стену, то первым уличным элементом используйте тройник со сливом конденсата — он возникает из-за перепада температуры. Тройник расположите на монтажной площадке и прикрепите к стене.

Дымоход вдоль стены закрепите кронштейнами. Если дымоход высокий (независимо от того, как идёт), сверху прикрепите растяжками к крыше. Следуйте правилу: 2 метра дымохода — одно крепление.

Схема установки дымохода из нержавеющей стали:

Общие правила установки дымоходов

Участок дымохода, проходящий через перекрытие, не должен иметь стыков.

На стену около дымохода вдоль первой голой трубы установите лист минерита.

Диаметр дымохода должен соответствовать диаметру патрубка печи или быть больше. Заужение запрещено. Высота должна быть не менее 3 м и выше конька здания на 0,5 м. Уровень дымоотводящего канала должен находиться выше конька крыши, иначе может появиться обратная тяга (дым пойдет в помещение).

Горизонтальные и наклонные участки дымохода уменьшают тягу, поэтому, по возможности, их лучше не применять.

Элементы дымохода монтируйте снизу вверх, так как дымоход опирается на печь.

Недопустимо соприкосновение дымового канала с коммуникациями (проводкой, газовой трубой).

Длина горизонтальных участков дымохода не должна превышать 1 метр, иначе тяга будет ухудшаться.

Загерметизируйте соединения. Иначе возникнут значительные теплопотери и будет образовываться большое количество конденсата, который может повредить отопительную систему. Утеплённый дымоход состоит из внешней и внутренней трубы, между которыми — слой утеплителя.

Длина дымовой трубы должна быть не менее 3 метров.

Дымоход должен иметь не более трёх поворотов.

Полная инструкция

Фотография: v-banyu.ru


Внешний — устанавливается снаружи и соединяется с печью через стену. Не уменьшает площадь, может устанавливаться после завершения строительства и отделки здания. Сложнее в установке, чем внутренний — нужен дополнительный крепёж к стене. Не нарушает интерьер, но может портить внешний вид фасада.

Фотография: stroy-podskazka.ru


Наши дымоходы можно устанавливать и через крышу, и по улице

Определите, где будет стоять печь с учётом требований пожарной безопасности. Если дымоход в крыше попадает в балки, посмотрите, можно ли обойти балку с помощью колен 45 градусов или нужно поменять расположение печи.

Подготовьте отверстия в стене.

Соедините элементы в таком порядке:

  • адаптер для присоединения дымохода к печи;

  • одноконтурная труба (моно) для распределения тепла;

  • шибер-задвижка для регулировки тяги;

  • переходник моно-термо для перехода с одноконтурной трубы на трубы с изоляцией;

  • проходной фланец — в перекрытие. Вокруг него должен оставаться воздушный зазор в 3–5 см. Заполните его негорючим материалом, базальтовой ватой или керамзитом. Между потолком (стеной) и фланцем проложите базальтовый картон;

  • трубы с изоляцией, которые оканчиваются конусом — заглушкой, закрывающей изоляцию;

  • дефлектор — защитный дымовой зонт с искрогасителем;

  • гидроизоляция RES, если дымоход идёт через крышу.

Скрепите между собой элементы дымохода хомутами и промажьте жаростойким герметиком. Хомуты не дают трубам «двигаться» при нагревании. Расстояние между хомутами должно быть одинаковым. Труба не должна прогибаться.

Если дымоход идет через крышу, нужно крепить его к зданию, так как дымоход подвержен ветровой нагрузке.

Если дымоход идёт через стену, то первым уличным элементом используйте тройник со сливом конденсата — он возникает из-за перепада температуры. Тройник расположите на монтажной площадке и прикрепите к стене.

Дымоход вдоль стены закрепите кронштейнами. Если дымоход высокий (независимо от того, как идёт), сверху прикрепите растяжками к крыше. Следуйте правилу: 2 метра дымохода — одно крепление.

Схема установки дымохода из нержавеющей стали:

Общие правила установки дымоходов

Участок дымохода, проходящий через перекрытие, не должен иметь стыков.

На стену около дымохода вдоль первой голой трубы установите лист минерита.

Диаметр дымохода должен соответствовать диаметру патрубка печи или быть больше. Заужение запрещено. Высота должна быть не менее 3 м и выше конька здания на 0,5 м. Уровень дымоотводящего канала должен находиться выше конька крыши, иначе может появиться обратная тяга (дым пойдет в помещение).

Горизонтальные и наклонные участки дымохода уменьшают тягу, поэтому, по возможности, их лучше не применять.

Элементы дымохода монтируйте снизу вверх, так как дымоход опирается на печь.

Недопустимо соприкосновение дымового канала с коммуникациями (проводкой, газовой трубой).

Длина горизонтальных участков дымохода не должна превышать 1 метр, иначе тяга будет ухудшаться.

Загерметизируйте соединения. Иначе возникнут значительные теплопотери и будет образовываться большое количество конденсата, который может повредить отопительную систему. Утеплённый дымоход состоит из внешней и внутренней трубы, между которыми — слой утеплителя.

Длина дымовой трубы должна быть не менее 3 метров.

Дымоход должен иметь не более трёх поворотов.

Полная инструкция

“/>

10 правил установки дымохода

1. Главной характеристикой дымохода является то, из какого материала он сделан.  В последние годы наибольшей популярностью пользуются дымоходы, основным материалом для изготовления которых является кислотостойкая нержавеющая сталь. Однако печи и камины, дымовые газы которых не обладают повышенной кислотностью, можно изготавливать и из старого доброго кирпича.

2. Форма цилиндра является оптимальной для дымохода. В зависимости от количества преград, созданных угловатостью на пути прохождения дыма, усложняется его продвижение по этим путям и большее количество сажи оседает на стенках.

3. Диаметр и высота сооружения определяют размеры дымохода. Для вычисления первой характеристики учитывают показатель мощности оборудования, ширину его выходного отверстия, характер и число препятствий на пути прохождения дыма. Высота рассчитывается согласно строительным нормам, при этом учитываются высота здания, вид крыши и размеры сооружений, расположенных по соседству. Во время проектирования необходимо, чтобы были соблюдены требования к частям дымохода, установленным горизонтально: в длину они должны составлять не больше 1 м. Если не соблюдать данное требование, то результатом будет плохая тяга и сильное отложение сажи на этом месте.

4. Если к дымоходу подключается каминная топка или котел, то часто возникает проблема, связанная с расхождением в размерах диаметров. В этих ситуациях используется редукционный переходник. Участок, где соединяется оборудование и дымоход, обрабатывается с помощью специального герметика. Дальнейшая сборка дымохода из труб проходит по направлению конденсата, а именно расширяется кверху. Это закроет конденсату проход к внешней стенке трубы.

5. Кирпичный дымоход собирается согласно проекту кладки углового камина, прописываемой по слоям. Желательно довести до минимума число шероховатостей на поверхности внутренних стенок и проследить за тем, чтобы постройка была герметичной.

6. При наличии в доме старого кирпичного дымохода, который хотят применить для газового котла, необходимо осуществить гильзовку. В старом дымоходе производится установка трубы из кислотостойкой стали, при этом на участке между кладкой и новой трубой оставляют технический зазор. Когда происходит создание большинства дымоходов, используются тройники. В их конструкции важно принять во внимание углы отвода и учитывать наличие резиновых дверец. Одним из главных требований для газовых котлов является конструирование конденсатоотвода. Он может быть в виде вертикального конденсатосборника или тройника с лейкой.

7. При изоляции дымохода гарантируется безопасность его эксплуатации. При утеплении ускоряется прогревание трубы и уменьшается выработка конденсата. В случае, когда труба проходит рядом с горючими материалами, изоляция предотвратит их возгорание. Прокладывать дымоход через перекрытия нужно при соблюдении всех пожарных норм, которые зависят от температуры в трубе и материла перекрытия.

8. Желательно, чтобы расположенные около канала дымохода грани потолка и стен были покрыты материалами, которые не возгораются. А иначе их нужно будет закрыть при помощи металлического листа, который должен содержать прослойку из невозгорающегося материала.

9. Участок трубы, который выходит на улицу, необходимо укрыть от ветра и еще раз укрепить. С помощью дефлекторов, флюгеров и сеток обеспечивается защита от мусора и природных осадков. Но нельзя забывать, что такой способ защиты подходит не во всех случаях. В то время как колпак является нормой для печи и камина, наличие его в газовом оборудовании является нарушением системы безопасности.

10. При установке дымохода следует учитывать всю серьезность данного дела, так как в случае ошибки могут произойти непоправимые последствия. Для выполнения монтажа необходимо вызвать специалистов.

сборка и установка своими руками

Мечтаете построить экономичный, безопасный и теплый дом? Тогда вам следует обратиться к современным технологиям, в которых разумно сочетаются многовековой опыт, смекалка и порой совсем неожиданные технические решения. Хороший тому пример – двух- и трехконтурный дымоход, внутри которого находится утеплить. Кто бы мог подумать еще пару десятков лет назад, что подобное вообще возможно? Причем у такого дымохода действительно много ценных преимуществ, важно только все сделать по печным правилам, не отступая от них ни на йоту.

Грамотный монтаж сэндвич-дымохода начинается с проектирования дома. Только при изготовлении чертежа можно правильно соблюсти абсолютно все требования к противопожарным нормам, и потом ничего не придется переделывать или даже перестраивать. Если же дом или баня уже готовы, тогда необходимо будет максимально точно произвести все расчеты. Мы советуем вам, если вы взялись изготавливать такой дымоход самостоятельно, подойти к этому вопросу со всей ответственностью – для себя же делаете.

Небольшое вступление, касаемо преимуществ. В частном домостроении России наибольшее распространение получили именно сэндвич-дымоходы, хотя выбор достаточно широк. Все дело в конструкции такого дымохода, которая обещают простоту использования и безопасность.

Перед тем, как приступить к монтажу, вы увидите, что такой дымоход представляет собой две трубы разного диаметра, которые вставляются друг в дружку, а пространство между ними либо остается открытым, либо заполняется негорючей изоляцией. У такого дымохода высокая скорость монтажа, небольшой вес всей системы, абсолютно гладкие внутренние стенки, хорошая тяга и минимальное образование сажи.

А теперь самое главное: нельзя устанавливать дымоход без специальной подготовки. Для этого существует так называемый паспорт – документ, который вы получаете при покупке такого агрегата. Обычно там есть схематическое изображение и подробная инструкция монтажа.

А как правильно смонтировать дымоход из сэндвич труб и обеспечить его надежное функционирование, отлично демонстрирует этот видео-ролик:

Если ко всему ваш дымоход будет сложного устройства, то минимум вам нужно будет потом показать его специалисту, чтобы тот удостоверился в надежности и практичности такой конструкции:

Любой дымоход – это всегда самый опасный источник пожара, т.к. температура дымовых газов бывает запредельно высокой. И даже малейшие нарушения установки дымохода внутри жилого дома способны повлечь за собой опасные последствия.

Итак, чтобы организовать проход дымоходной трубы через деревянные конструкции, необходимо изготовить или приобрести потолочно-проходной узел. Он должен точно соответствовать наружному диаметру трубы. Благодаря такой конструкции дымоход находится на расстоянии от всех ближайших поверхностей, которые могут с ним соприкасаться:

Проще всего, конечно, приобрести дымоходный узел фабричного изготовления и просто обложить со всех сторон теплоизолирующим материалом. Идеальный вариант – базальтовая вата, если она действительно качественная и способна выдерживать высокие температуры. Поэтому при покупке таковой вам необходимо обязательно проверить, указал ли производитель, что вату разрешено использовать при температуре от 800 градусов Цельсия. Естественно, такая вата дороже обычной, но экономить на ней смысла нет, и вы наверняка это хорошо понимаете.

Вот вариант изготовления асбестоцементного короба для междуэтажного узла:

Согласно действующим СНиПам, при прохождении дымохода через деревянное покрытие, необходимо выдерживать расстояние минимум 38 см от внутренней сэндвич-трубы до деревянной конструкции. Причем короб должен быть не пустым, а заполненным специальным материалом.

Да конечно, иногда расстояние между стропилами не позволяет придерживаться такого параметра, и тогда приходится увеличивать проем при помощи дополнительных брусков. А защищать лаги деревянной конструкции, как и стропила с обрешеткой, рекомендовано при помощи оцинкованного листа или асбестового полотна толщиной хотя бы в 5 мм. Оцинкованный лист хорош тем, что он не только препятствует распространению огня, но и равномерно рассеивает тепло, не позволяя ему концентрироваться точечно. Также он экранирует и отражает жесткое тепловое излучение, которое идет от трубы.

В этом и заключается главное преимущество сэндвича, ведь если ставить обычный однотрубный стальной дымоход, что такое расстояние должно быть не менее 50 сантиметров.

Поддержать трубу в вертикальном положении помогут вот такие металлические изделия-крепления:

А сейчас мы коснемся самого важного момента, знание которого поможет вам избежать совершенно неожиданного пожара.

Итак, чем выше температура дымовых газов, тем сильнее нагревается сэндвич труба, и все конструктивные элементы вокруг нее подвергаются температурному воздействию. Поэтому крайне важно позаботиться, чтобы проходные элементы были надежно защищены. И не думайте, что все так просто.

Например, обычное дерево без специальной защиты обугливается уже при температуре 200 градусов. А высушенная древесина способна даже загореться при температуре 270 градусов Цельсия! Если же воздействовать на деревянные лаги более суток при температуре 170 градусов, они тоже способны загореться. К сожалению, именно этот момент, о котором многие не знают, часто часто становится причиной пожаров, даже если установлена качественная сэндвич-труба.

Поэтому перекрытие желательно выполнять с хорошим утеплением достаточной толщины, чтобы тепло от трубы до стены и деревянных элементов практически не доставало. Кроме того, чем больше само деревянное перекрытие будет накапливать тепло от сэндвича, тем хуже древесина с каждым разом будет воспринимать это тепло.  Конечно, за час-другой обычный утеплитель в узле ППУ не успевает прогреваться до критической температуры, но проблема в том, что, говоря на языке печников, после протопки тепло в древесине и утепляющих материалах накапливается, и постепенно изменяет их химический состав.

Например, при длительном и постоянном накопительном нагревании древесина способна загореться уже при температуре в 130 градусов! А ведь на внешней стороне сэндвича она нередко достигает до 200 градусов (от 75 до 200, как показали лабораторные испытания). Вот и происходит такая печальная вещь, когда печь или камин успешно топили далеко не один год, все было замечательно, и вот однажды хозяева потопили всего лишь на 2 часа дольше и жарче обычного (чтобы обогреться в особо холодный зимний вечер или натопить парную для гостей), а температура в сэндвиче перешагнула критическую температуру, и к уже высушенной за годы древесине перекрытия добралась та самая температура в 130 градусов Цельсия.

Также вам нужно быть осторожными, если  в качестве теплоизоляционного материала ППУ идет минеральная вата. Со временем, от воздействия высоких температур, она тоже меняет свои свойства и даже становится более теплопроводной! Это не значит, что вата однажды рискует загореться, но внешний контур дымохода в этом месте уже будет значительно горячее, чем вы изначально рассчитывали. А вот это фактор, который изначально не брался в расчет!

Вот почему опытные печники советуют не делать слишком плотную изоляцию перекрытия (чем она плотнее, тем больше в себе накапливает тепло). Тем более, естественная возможность обдува воздухом трубы жизненно необходима:

Еще часто допускают опасную ошибку, плохо рассчитывая расстояние между стропилами для прохода трубы, которое не соответствует норме. Обратите еще внимание, что пустой потолочный узел, в который вообще не установили теплоизоляцию, тоже не самый лучший вариант.

Учитывайте также то, что материал, который окутывает внутреннюю дугу дымохода, со временем имеет свойство слегка оседать. В результате стык двух стенок получается иногда незащищенным. И, вот если этот стык прогорает (и особенно опасно, если он расположен еще и внутри перекрытия), то огонь, возникший в таких пустотах, погасить будет практически нереально. А потому раз в год-два все проходные узлы сэндвич-дымохода следует внимательно осматривать.

Вот, как правильно организовывается проход сэндвич-дымохода через потолок в самом простом варианте:

Если вы будете устанавливать на дымоход бак с водой, тогда вся установка должна выглядеть так:

Обратите внимание, как при этом должен быть выполнен проход сэндвич-трубы через перекрытие:

И, наконец, если печь или камин нет возможности поставить прямо под место выведения сэндвич-трубы, вам понадобится специальный тройник:

Сегодня установка сэндвич дымохода практикуется двумя основными способами: внутри дома или по улице. И действительно, все чаще можно заметить, что дымоходы монтируют прямо через стену на улицу, причем с первого этажа – и оттуда уже направляют вертикально вверх. И в этом есть свой смысл: так дымоход остывает намного быстрее, и не проходит через пожаронебезопасные перекрытия и крышу.  С другой стороны, дымоход, который поднимается через мансарду, обычно служит дополнительным отопительным элементом. Но и риск пожара здесь, конечно же, уже будет выше.

Вы будете удивлены, но на самом деле наружный кожух сэндвича из нержавеющей стали совсем недалек от температуры одноконтурного дымохода. Ведь на самом деле изначально такой дымоход проектировался с целью улучшить тягу, и поэтому газы, которые выходят из печи, обычно имеют температуру 800 градусов Цельсия, а внешний кожух при этом способен разогреться до 300 градусов! А это уже далеко не пожаробезопасная поверхность.

Современный сэндвич-дымоход выводят как через крышу, так и прямо через стены жилого дома:

Более подробно узел вы можете рассмотреть на этой иллюстрации:

Итак, организовать правильный угол прохода сэндвич-дымохода через стены вам поможет такая пошаговая инструкция:

  • Шаг 1.  Перед началом работы обязательно рассчитайте длину горизонтальной сэндвич-трубы, которую нужно будет пропустить через стену. И учитывайте еще при этом тройник, который вы будете устанавливать. Рассчитайте скат крыши, чтобы дымоход потом не оказался слишком близко к карнизу.
  • Шаг 2. Короб, который вы вставляете в стену, наполните негорючим базальтовым материалом.
  • Шаг 3. Закройте проходной узел крышкой так, чтобы осталась видна прокладка из базальтового картона.
  • Шаг 4. Края такой крышки узла закройте наличником из комплектующих внешней отделки дома, например, сайдингом.
  • Шаг 5. Обработайте края короба бесцветный кровельным герметиком.
  • Шаг 6. На выходе из дымохода из стены установите ревизию.
  • Шаг 7. Закрепите дымоход при помощи специальных стеновых кронштейнов, по одному на каждый 1,5-2 метра.
  • Шаг 8. Итак, после того, когда вы установили трубу, проверьте его вертикальность при помощи уровня.
  • Шаг 9. Обязательно проследите за тем, чтобы шов оказался развернут к дому.

Ведь самое главное правило звучит так: узел прохода дымохода через стену дома или бани должен быть максимально защищен от возгорания. Вот хороший пример такого узла:

Чтобы горизонтальный элемент сэндвич-дымохода был установлен надежно, его нужно правильно подпереть металлическим уголком:

Также помогут закрепить такой дымоход к стене в строго вертикальном положении специальные конструкции:

Поверьте, на этом этапе работа еще не заканчивается, особенно, если у вашего дымохода будет сложная конструкция (чего мы вам крайне не рекомендуем):

Проход сэндвич-дымохода через крышу необходимо делать по таким же принципам, как и проход через потолок. При этом расстояние до деревянных конструкций должно быть достаточным. И вот на этом этапе важно не допустить опасную ошибку.

Да, дымоход при проходе через кровлю действительно остывает, тем более, что пространство вокруг него проветривается и потому многие полагают, что можно уменьшить расстояние до защищенных стропил. И правда, для холодной кровли это действительно подходящий вариант, но для утепленной необходимо придерживаться тех же расстояний и норм, как у междуэтажных перекрытий.

Для вывода через кровлю сэндвич-дымохода применяются специальная кровельная разделка. Вы можете приобрести таковую абсолютно любую, адаптированную под угол вашей кровли и ее скаты. А монтировать крышную разделку нужно сверху, заводя ее край под конек крыши.

Вот каким должен быть узел прохода сэндвич-дымохода через карниз:

Чтобы вывести сэндвич-дымоход на крышу, вам необходимо будет сделать в кровельном покрытии отверстие достаточной ширины:

Причем на этапе вывода сэндвич-дымохода через крышу не обойтись без кровельного силиконового герметика, который рассчитан на 1500 градусов воздействия температуры.

Изнутри отделка такого узла должна выглядеть таким образом:

При проходе дымоходной трубы через наклонные скаты крыши само отверстие и его изоляция уже будет немного больше по площади:

Особенно осторожно необходимо выводить дымоходную трубу-сэндвич через крышу, если кровельный материал сам по себе горюч. Не забывайте, что сам металл, конечно же. загораться не станет, а вот кровельная краска – вполне. Чтобы все сделать грамотно, следуйте таким шагам:

  • Шаг 1. Начинайте вырезать профнастил подальше от будущего месторасположения трубы. Это около 30 сантиметров выше и больше и 10 см снизу и по сторонам.
  • Шаг 2. Изготовьте для трубы кровельную разделку из оцинкованной стали и устанавливайте ее, начиная снизу. Разделка должна заходить на профнастил не менее 15 см.
  • Шаг 3. Снимите верхний лист профнастила и положите верхнюю часть кровельной разделки, затем на 20 см накройте ее боковые части.
  • Шаг 4. Установите снятый лист профнастила и закрепите его.
  • Шаг 5. Теперь закрой и загерметизируйте швы, чтобы избежать дальнейших протечек.
  • Шаг 6. Утеплите трубу негорючим материалом с фиксацией отожженной проволокой.
  • Шаг 7. Изготовьте дымоходный зонт из оцинкованной стали.
  • Шаг 8. Теперь, еще раз загерметизируйте наплавляемыми кровельными материалами, разогретыми или самоклеющимися.

К слову, если вы работаете с металлическим кровельным покрытием, то существует возможность закрепить дымоход в таком месте при помощи отогнутых обрезков самой кровли:

В общих чертах, сборка дымохода вне стен дома практически не отличается от его установки внутри:

Все эти правила придумывают не просто так, ведь они основывается на практических исследованиях и статистики пожаров. Поэтому, если вы не хотите, чтобы ваш дом стал печальным примером для других, соблюдайте все предписания до последнего, и даже больше: старайтесь всегда хоть немного, но перестраховаться, ведь жизнь полна непредсказуемых ситуаций. Изучите внимательно все тонкости и нюансы процесса монтажа современных дымоходов – и спите спокойно!

Правильный монтаж дымохода для газового котла

Чтобы правильно подобрать материал и тип дымохода для газового котла, необходимо учесть нормативы СНиП. Также следует обладать четким пониманием того, как осуществляется монтаж оборудования и каким должен быть результат работ. Пренебрежение существующими правилами может не только сказаться на эффективности и долговечности функционирования отопительной установки, но и причинить вред здоровью людей, так как контур отвечает за отведение вредных продуктов горения.

Как уже было сказано, многие правила установки дымохода для газового котла регулируются нормами СНиП. В соответствии с ними, конструкция обязана обеспечивать стабильный уровень тяги, выдерживать воздействие высоких температур, быть герметичной, иметь продуманную схему отведения конденсата, а также препятствовать обратному задуванию продуктов горения в систему. Специалисты Rinnai учитывают данные требования не только при соединении элементов трубопровода или подключении контура к газовому котлу, но и при расчете места вывода дымохода (за внешнюю стену дома или на крышу). Например, максимальное число поворотов на трубе не может быть выше трех, поэтому не удастся сделать дымоотводящий путь особо сложной формы. Также понадобится убедиться, что контур не соприкасается с другими поверхностями (для негорючих материалов безопасное расстояние составляет 5 см, а для легковоспламеняющихся — не менее 25 см).

Из каких материалов изготавливаются контуры для отведения отработанного газа

При выборе труб, отводов, переходников, патрубков и других элементов для монтажа дымохода, следует помнить о том, что конструкция будет постоянно испытывать воздействие высоких температур, вплоть до +150 градусов Цельсия. Материал контура газового котла должен быть газонепроницаемым, стойким к воздействию коррозии и легким, чтобы не создавать дополнительную нагрузку на стены помещения.

Данным критериям соответствуют следующие варианты дымоходов:

  • Из оцинкованной или нержавеющей стали. Отличаются хорошей тягой, огнеупорностью и антикоррозийными свойствами. Благодаря модульному типу сборки, позволяют создавать конструкции различных конфигураций.
  • Керамический. Состоит из бетонного кожуха с каналами для вентиляции и тепловой изоляции, утеплителя и основной гильзы для отвода дыма. При монтаже следует учитывать дополнительную нагрузку на фундамент и стены.
  • Коаксиальный. Состоит из двух труб разного диаметра, одна из которых помещена в другую. Такая конструкция одновременно выполняет забор свежего воздуха снаружи помещения и вывод продуктов сгорания. Отличается экологичностью и безопасностью.

В ряде случаев используют дымоход из кирпича. Такая труба характеризуется недостаточной тягой, большим весом и недолговечностью (кладка разрушается из-за скопления конденсата). Кроме того, ее стоимость выше современных аналогов. Поэтому специалисты Rinnai не рекомендуют устанавливать подобный вариант совместно с газовыми котлами.

Как правильно сделать дымоход для котла

Если речь идет о современном отопительном оборудовании газового типа для квартир и частных домов, рекомендуется использовать коаксиальную систему дымоотвода. Она предназначена для установки на котел с закрытой камерой сгорания. Независимо от способа монтажа (горизонтального или вертикального), длина дымохода не должна превышать 4 метров. Если труба выводится на крышу, необходимо использовать специальные адаптеры и оголовки, — они обеспечат герметичность системы и защитят ее наружную часть от попадания осадков.

При возведении дымохода газового котла, специалисты Rinnai учитывают не только нормы СНиП, но и требования, которые предъявляют производители оборудования. Перечислим основные правила монтажа трубы:

  • может выходить на глухую соседнюю стену, находящуюся на расстоянии не менее 2 м;
  • если до земли менее 1,8 м — устанавливается дополнительная защита;
  • промежуток между конструкцией для удаления отработанного газа и любым отверстием, обеспечивающим приток воздуха в дом или квартиру (окно, вентиляционная решетка) — не меньше 0,6 м;
  • запрещено располагать контур ниже уровня земли (например, в зоне слухового окна подвального помещения).

Помимо этого, рекомендуется монтировать дымоотвод таким образом, чтобы его выход не располагался вблизи с зелеными насаждениями или водостоком.

Учитывая сложность работ и широкий перечень требований, которые нужно учесть при разработке проекта, лучше не производить монтаж без соответствующей подготовки. Воспользуйтесь помощью опытных мастеров компании Rinnai, чтобы гарантировать правильную установку дымохода газового котла.

Требования к установке дымохода для газового котла Раздел «Блог» интернет-магазина Rinnai содержит большое количество полезной информации об отопительном оборудовании для покупателей, в том числе советы по подбору техники и комплектующих. Информационная 2020-09-21 15:36:13 https://www.rinnai-russia.ru/images/tmp/img-8.jpg

Риннай

Rinnai-Russia Московская область, г.Сходня, ул.Ленинградская, вл.4 8 (495) 665-08-95

Коаксиальные дымоходы: выбор, требования, правила монтажа

Коаксиальный дымоход имеет вид двух труб, одна из которых выводит продукты сгорания, а вторая обеспечивает приток воздуха для работы газового котла. Для такой работы необходима естественная циркуляция, если же она отсутствует, то устанавливают вентилятор для принудительной циркуляции. Трубы имеют разный диаметр, при этом одна вставлена в другую, образуя зазор в пару см. В статье рассмотрим виды, материал изготовления и правила монтажа коаксиальных дымоходов.

Содержание

  1. Как работает коаксиальный дымоход
  2. Классификация коаксиальных дымоходов
    2.1 Классификация по утеплению
    2.2 Классификация по числу обслуживаемого оборудования
    2.3 Классификация по типу вывода
    2.4 Классификация по расположению
  3. Материалы, из которых изготавливают коаксиальные дымоходы
  4. Выбор дымохода
  5. Требования к устройству дымохода
  6. Правила монтажа

Как работает коаксиальный дымоход

Коаксиальную трубу устанавливают для одновременного вывода продуктов сгорания и забора свежего притока воздуха.

Рассмотрим подробнее, как работает коаксиальный дымоход:

    • С помощью наружного канала происходит забор воздуха. Приток воздуха проходит по трубе, в результате чего он нагревается. Нагрев происходит благодаря внутреннему каналу, через который уходят продукты сгорания. Потребление газа значительно снижается из-за подогретого воздуха, который поступает в топочную камеру. Следовательно, увеличивается КПД газового котла.
Важно! Коаксиальный дымоход можно устанавливать в деревянных домах без специальной степени защиты от возгорания. Так как наружный канал коаксиального дымохода снижает температуру снаружи трубы и работает как система охлаждения.
  • Некоторые дымоходы утепляют для повышения качества тяги. Внутренний канал выступает в роли отведения сгоревших продуктов. При такой системе используются три канала, один из них является базальтовым утеплителем.
  • Для качественной работы коаксиального дымохода нужно соблюдать все правила установки и выполнить правильно сборку.

Классификация коаксиальных дымоходов

Рассмотрим, каких видов бывают коаксиальные дымоходы и их классификации.

Классификация по утеплению

Бывают коаксиальные дымоходы утепленные и неутепленные. При больших морозах наружный канал может замерзать, что затруднит подачу воздуха в помещение. Поэтому дымоход часто утепляют. Утепленная труба имеет три канала. Между двумя наружными трубами устраивают утеплитель, который не позволяет промерзать дымоходу.

Классификация по числу обслуживаемого оборудования

Бывают дымоходы индивидуального и коллективного обслуживания. Первые не имеют разветвлений и используются только для одного котла.

В коллективном дымоходе ветви от теплогенератов соединяются с общим каналом. Такой тип дымохода может быть только вертикальным.

Классификация по типу вывода

Коаксиальные дымоходы бывают с вертикальным и горизонтальным выводом.

Многие дымоотводы имею горизонтальные и вертикальные участки. Поэтому тип вывода зависит от расположения газового котла. Но вертикальный вывод всегда применяется для котлов, которые не имеют вентилятора для принудительной тяги.

Классификация по расположению

Бывают дымоходы наружные и внутренние.

Единственный минус наружного дымохода – это некрасивый внешний вид, поэтому такой канал размещают с внутренней стороны дома. Такие дымоходы неприхотливы в обслуживании и просты в монтаже.
Внутренние дымоходы устраивают в шахтах, которые отдалены от жилого помещения.

Материалы, из которых изготавливают коаксиальные дымоходы

Чаще всего применяют оцинкованную и нержавеющую сталь при изготовлении коаксиального дымохода. Еще востребованы такие материалы: алюминиевый сплав и термостойкий пластик. При необходимости заделки стыков используют полимерные кольца для уплотнения. Они выдерживают температуру до 250°.

Выбор дымохода

Коаксиальные дымоходы входят в комплект газовых котлов. Для выбора нужного диаметра дымохода необходимо ознакомиться с таблицей, которая указана в инструкции оборудования. Для обслуживания газового котла без наличия вентилятора, требуется минимальная длина трубы дымохода для естественной циркуляции.

Требования к устройству дымохода

В нормативных документах прописаны требуемые расстояния от дымохода до оконных и дверных проемов, а также для соседних зданий и сооружений. Рассмотрим немного подробнее некоторые из требований:

  1. Проводить коаксиальный дымоход можно только после одобрения газовой службы. Устанавливать можно как горизонтальный, так и вертикальный тип дымохода. Запрещено подключать в одну сеть котлы с естественной и принудительной системой циркуляции.
  2. Оголовок дымохода нужно разместить на расстояние не менее двух метров от земли. Для кирпичной стены диаметр отверстия должен быть больше на 1 см диаметра трубы, а для деревянной на 5 см больше.
  3. Перед началом и после окончания отопительного сезона проводится осмотр коаксиального дымохода. Удаляется скопившийся конденсат, проверяются места стыков и наличие прогорания.
  4. Дымоход должен выступать от стены на расстояние более 0,3 м.
  5. Для деревянных домов следует соблюдать все требования безопасности. Расстояние отверстия должно превышать трубу на 5 см. В зазоре необходимо проложить специальный базальтовый утеплитель, который не позволит нагреваться дереву.
  6. Дымоход должен находиться на расстояние от соседних оконных и дверных проемов не менее 1,5 метров. На этом расстояние не должны находиться столбы или деревья.
  7. Коаксиальный дымоход разрешается применять в многоэтажных домах. Для того чтобы не отравиться продуктами сгорания, следует использовать конденсационный котел. Дымоход должен находиться на расстояние более 50 см от окон, которые расположены на одном уровне. А расстояние до оконного проема, которое находится над трубой, должно быть более 1 метра.

Правила монтажа

Есть несколько правил, которые требуется соблюдать при монтаже коаксиального дымохода:

  • У горизонтальной дымоходной трубы часть участка, которая выходит на улицу, должна быть наклонена на 3°. Необходимо это для стекания скапливающегося конденсата;
  • У дымоходного канала не должно быть больше двух сгибов;
  • Дымоход не должен находиться ниже уровня земли;
  • Устроить дымоход нужно так, чтобы при последующих работах расположение коаксиального дымохода и котла не менялось;
  • Те места, где происходит прочистка или слив конденсата не должны быть закрыты;
  • Газовый котел с коаксиальным дымоходом не обязательно устанавливать в помещении с окнами;
  • Если отверстие трубы находится над уровнем земли ниже чем 1,8 м. , то следует установить решетку от защиты горячего дыма;
  • Необходимо установить жестяной заслон, в том случае, если ветер направлен против отвода дыма в горизонтальном дымоотводе. Причем расстояние от заслона до отверстия трубы должно быть более 0,4 м;
  • Нужно соблюдать расстояние более 8 метров от трубы до соседних помещений. Если вы установили дефлекторную решетку, то расстояние до глухой стены возможно 6 м.

При покупке газового котла обязательно присутствует инструкция по установке коаксиального дымохода. Перед началом монтажа следует внимательно изучить все правила и требования.

Для экономного и безопасного отопления в своем доме многие люди выбирают коаксиальный дымоход. Благодаря ему вы создадите комфортную атмосферу в помещении и обезопасите свой дом от возгорания.

Купить газовый котел 24 квт вы можете в нашем магазине.

Читайте также:

Строительные нормы и правила для печей и дымоходов

Строительные нормы и правила для печных установок

Любые работы, затрагивающие существующий дымоход (включая установку печи или облицовки дымохода) или создающие новый дымоход, считаются строительными работами и подпадают под действие Строительных норм.

Правительство издает Утвержденный документ, который содержит практическое руководство по способам соблюдения требований Строительных норм – щелкните здесь, чтобы прочитать Утвержденный документ J, который касается устройств для сжигания.

Документ относительно длинный и подробный, поэтому ниже мы ответили на наиболее распространенные вопросы, касающиеся этих требований.

Могу ли я сам установить дымоход / дымоход / печь?

Да. Большинство наших клиентов устанавливают свои печи и / или футеровки / системы самостоятельно. Вам не обязательно использовать профессионального установщика, если вы умеете выполнять работу самостоятельно. Если печь устанавливается в существующий камин / дымоход и не используется новая облицовка дымохода, установка очень проста для человека со средними навыками DIY.Установка гибкой облицовки дымохода или полной двустенной системы – это более сложная работа, которая может включать лестницы или строительные леса, если внешний доступ к вашей крыше необходим, но по-прежнему технически прост. Наша система двустенных дымоходов просто соединяется вместе, никаких специальных знаний или навыков не требуется.

Если вы выполняете работы самостоятельно, то необходимо проинформировать об этом местный совет Строительный контроль, и они могут затем проверить работу по завершении, чтобы подписать ее. В качестве альтернативы, если работа выполняется установщиком, который аккредитован одной из соответствующих схем компетентных лиц, такой как HETAS, тогда они могут подписать свою работу и предоставить вам сертификат.

Нужно ли мне разрешение на строительство?

Нет, не нормально. Установка печи и / или новой системы дымохода обычно не имеет ничего общего с местными органами планирования. Если ваша собственность внесена в список, разрешение на строительство может потребоваться, а может и не потребоваться. Если вы планируете, что ваш новый дымоход будет проходить по внешней стороне внешней стены в зависимости от положения (например, сбоку или перед домом), вам, возможно, придется проконсультироваться с местным отделом планирования.

Нужно ли выровнять существующий дымоход?

Большинство домов, построенных после 1964 года, должны иметь внутреннюю облицовку из бетона / глины, и в этом случае вам, вероятно, не нужно заменять облицовку, если нет проблем с существующей системой.
В старых домах обычно будет просто облицовка из кирпича внутри – это не является законодательным требованием для облицовки этих старых дымоходов, если они не протекают, но часто у облицовки есть преимущества, такие как повышенная тяга, необходимость иметь герметичную систему сверху вниз, снижение риска возгорания дымохода, протечки и т. д.

Существующий дымоход / дымоход необходимо очистить перед установкой печи и проверить его состояние и правильность работы. например дымовую гранулу следует сжечь внизу, чтобы проверить отсутствие утечек или засоров в системе.Ваш местный трубочист должен иметь возможность прочистить дымоход и дать совет о его состоянии, если вы не уверены.

Мы всегда советуем облицовывать дымоходы в старых домах. Наши гибкие комплекты футеровки для дымохода – это отличное соотношение цены и качества и гарантируют наилучшую производительность вашей печи. Если вы не уверены, позвоните нам, и мы обсудим это с вами.

Требования к очагу

Многие из наших печей прошли испытания и показали, что они не вызывают подъема верхней поверхности очага выше 100 ° C.Таким образом, эти печи можно размещать на негорючем очаге толщиной не менее 12 мм. Материал может быть, например, шифер, камень, мрамор, гранит, бетон, стекло, керамическая плитка и т. д.

Другие печи (обычно более крупные модели) должны располагаться на строительном очаге из твердого негорючего материала, такого как бетон, толщиной не менее 125 мм. Горючие материалы не следует размещать под строительными очагами, за исключением случаев, когда имеется воздушное пространство не менее 50 мм или если горючий материал находится не менее чем на 250 мм ниже верха очага.

Для отдельно стоящих приборов (т. Е. Не встроенных в существующий камин / дымоход) размер очага должен составлять минимум 840×840 мм. Расстояние от боковых сторон прибора до боковых и задних краев очага должно составлять не менее 150 мм, а от передней части прибора до передней части очага – 225 мм (для плит, предназначенных для использования с закрытой дверцей). Примечание: для больших печей это будет означать, что общий размер очага может быть больше 840×840 мм.

Размеры дымохода

Большинство твердотопливных приборов в Великобритании имеют выпускное отверстие для дымохода 5 дюймов (125 мм) или 6 дюймов (150 мм) вверху или сзади устройства.Затем вы обычно используете стекловидно-эмалированную дымовую трубу соответствующего размера для первой секции дымохода от печи, которая ведет вас в дымоход. С этого момента вам, как правило, придется перейти на гибкую дымовую трубу диаметром минимум 6 дюймов (150 мм) или жесткую изолированную дымоходную систему. Если вы заказываете у нас комплект гибкой футеровки или полную двустенную систему дымохода, он будет поставляться с подходящим адаптером для подключения. к 5-дюймовым или 6-дюймовым эмалированным трубам. Это относится к большинству твердотопливных приборов. Исключение составляют печи, одобренные DEFRA, которые имеют выход для дымохода 5 дюймов.Их можно законно использовать с 5-дюймовым вкладышем дымохода или системой полного дымохода, поскольку они выделяют меньше частиц дыма, чем другие печи.

Какова должна быть высота дымохода?

При установке новой двустенной дымоходной системы, если дымоход выходит из крыши в пределах 600 мм (по горизонтали) от конька (верхней точки) крыши, то дымоход должен выступать как минимум на 600 мм над коньком.

Если дымоход выходит через крышу ниже, он должен выходить достаточно высоко, чтобы достичь 2.3 м горизонтального просвета. Эта высота будет определяться наклоном (углом) вашей крыши. Мы можем рассчитать необходимую высоту при проектировании вашей системы. Если не уверены, позвоните нам.

Для зданий с горючими крышами, например войлочные крыши, дымоход должен заканчиваться на высоте не менее 1,8 м над горючей поверхностью:

Нужна ли дополнительная вентиляция помещения?

Нажмите здесь, чтобы купить вытяжку для вашей печи по цене от 19 фунтов стерлингов.99

Обычно для большинства домов в Великобритании дополнительная вентиляция не требуется при установке печи мощностью 5 кВт или меньше. Для печей мощностью более 5 кВт требуется постоянное вентиляционное отверстие, подключенное к внешней стороне, в том же помещении, что и прибор. Размер вентиляционного отверстия обычно должен быть минимум 550 мм² на кВт свыше 5 кВт. например для печи мощностью 7 кВт потребуется 550 мм² x 2 = 1100 мм². Это будет квадратный проем прибл. 33 мм x 33 мм.

Целью дополнительной вентиляции для больших печей является просто обеспечение достаточного количества кислорода, подаваемого в комнату, чтобы обеспечить надлежащее сгорание в печи.

Примечание: Требования к вентиляции были обновлены в последней версии Правил и теперь основаны на воздухопроницаемости дома. Дома, построенные после 2008 года, должны иметь результат теста на воздухопроницаемость, который вы должны увидеть во время покупки. С практической точки зрения наиболее вероятно, что новейшие дома будут очень герметичными, то есть без зазоров под дверями и т. Д., И поэтому им будет больше требоваться дополнительная вентиляция. Если результат теста показывает воздухопроницаемость менее 5 м3 / ч.м², то в этих случаях требование составляет 550 мм² на кВт, независимо от общей мощности печи в кВт. В случае сомнений обращайтесь к нам за советом, и мы сделаем все возможное, чтобы помочь. Маловероятно, что объект, построенный до 2008 года, будет иметь меньшую воздухопроницаемость, поэтому обычная процедура будет применяться к 99% объектов, то есть только печи мощностью более 5 кВт нуждаются в вентиляции.

Если вам все же требуется вентиляционное отверстие, не волнуйтесь, его легко установить самостоятельно и совсем недорого – см. Здесь .

Сигнализация окиси углерода

Купите нашу качественную сигнализацию угарного газа здесь.

Если в жилом доме устанавливается новый или заменяемый стационарный твердотопливный прибор, в комнате, где находится прибор, должна быть установлена ​​сигнализация угарного газа.

Он должен располагаться:

а . на потолке на расстоянии не менее 300 мм от любой стены или, если он расположен на стене, как можно выше (над любыми дверями и окнами), но не ближе 150 мм от потолка; и

б .на расстоянии 1–3 м по горизонтали от устройства.

Правило 10/2 для высоты дымохода

Иллюстрация 1

Чтобы определить правильную высоту дымохода над крышей, измерьте расстояние со стороны дымохода по горизонтали. По мере продвижения вверх по дымоходу длина измерения увеличивается. Как только это измерение достигнет 10 футов, эта высота дымохода станет вашей базовой высотой. Дымоход должен быть на 2 фута выше базовой высоты.Если дымоход находится на расстоянии менее 10 футов от пика крыши, дымоход должен быть на 2 фута выше пика крыши. 2 фута выше базовой высоты не включают крышку.

Большинство проблем с дровяными печами вызвано неправильным подключением или неправильной эксплуатацией. Самые большие проблемы связаны с недостаточным пропусканием воздуха через печь или просто с недостаточным нагревом каталитических печей до надлежащих рабочих температур.

Правильно установленный дымоход – ключ к правильной вытяжке. Это особенно важно при использовании комплектного дымохода, большинство каменных дымоходов строятся подрядчиками, которые знакомы с правилами установки дымохода, однако большинство комплектных дымоходов устанавливаются заказчиком или генеральным подрядчиком, который может не знать, как установить дымоход. правильная высота дымохода по отношению к конструкции (см. рисунок 1).Дымоходы из комплекта также могут подвергаться воздействию внешней температуры в большей степени, чем дымоход из каменной кладки, поэтому в экстремально холодных климатических условиях может потребоваться установка «загона» (конструкции, построенной вокруг изолированного дымохода из комплекта).

Новый дом или дом, который был повторно утеплен, имел сайдинг или изолированные окна, также могли вызвать трудности. Дымоход должен вытягивать определенное количество воздуха из конструкции, чтобы подавать в печь достаточное количество воздуха для горения. Для того, чтобы дымоход мог выводить воздух из конструкции, в конструкцию должно поступать достаточное количество «подпиточного воздуха», чтобы компенсировать «герметичность дома».Конструкция, которая хорошо изолирована и герметизирована, может не допускать этого воздушного потока. Установка в подвале может иметь аналогичный эффект, так как в подвале всегда будет немного более низкое давление воздуха, чем на верхних этажах дома из-за «эффекта трубы», это вызвано более теплым воздухом, поднимающимся внутри конструкции так же, как в дымоходе, так как воздух скапливается в верхней части дома, он выходит из нижних частей конструкции, воздух обычно не проникает в подвал достаточно свободно, чтобы это компенсировать.Это должно исправить установка внешнего источника воздуха. Приточный воздухозаборник должен быть как можно более коротким и прямым путем и должен быть установлен с трубой размером не меньше отверстия на плите.

Большинство дымоходов из каменной кладки и комплектных дымоходов имеют отверстие или дверцу, что упрощает очистку дымохода. Эти чистящие дверцы должны быть герметично закрыты, насколько это возможно при использовании печи. Причина этого в том, что для того, чтобы воздух проходил через печь, в дымоходе не должно быть других отверстий, через которые воздух может попадать в дымоход, кроме через печь, если воздух втягивается в дымоход куда-либо, кроме печи, количество воздуха, доступного для огня, уменьшается, что приводит к сильному ожогу, и, что более важно, воздух, втягиваемый через утечку, значительно холоднее, чем воздух, проходящий через печь, это вызовет охлаждающий эффект в дымоходе и позволит креозоту быстрее накапливаться в дымоходе.

Самое главное, размер дымохода должен быть как минимум такого же диаметра, как и диаметр вытяжного отверстия на плите, он может быть больше, но не может быть меньше.

Правила строительства дровяных печей

Когда дело доходит до установки новой печи, лучше всего обратиться за помощью к профессионалу. Печь – это инвестиция, которую нельзя ошибиться: неправильно установленная печь может не только плохо работать, но и быть опасной.

Обратиться к установщику HETAS – лучший способ правильно установить печь.Поскольку любые изменения дымохода считаются строительными работами, существует ряд строительных норм, которых вам необходимо придерживаться. Все они перечислены в документе J, который вы можете увидеть здесь.

Преимущество установки установщика HETAS на вашу печь заключается в том, что они уже знают все правила дровяной печи, что избавляет вас от головной боли от чтения их самостоятельно!

Тем не менее, есть несколько правил строительства печей, о которых стоит знать заранее.В этом блоге мы ответим на следующие часто задаваемые вопросы…

Вам нужно разрешение на строительство для установки дровяной печи?
Требуется ли наличие облицовки дымохода по закону?
Какие правила для топки дровяной печи?
Какие требования к вентиляции для дровяной печи?
Вам нужна сигнализация угарного газа для печи?

Читайте дальше, чтобы узнать больше об этих строительных нормах и правилах, чтобы без проблем установить свою новую дровяную или многотопливную печь…

Связано: Рекомендации по установке печи

Требуется ли разрешение на проектирование для установки дровяной печи?

В Великобритании вам не требуется предварительное разрешение на строительство для установки дровяной печи, если работа выполняется установщиком HETAS.В этом случае ваш установщик имеет право сертифицировать сами работы и в качестве доказательства выдаст сертификат соответствия. Он будет подписан вашим установщиком и использован для уведомления вашего совета о строительных работах.

Если вы устанавливаете печь самостоятельно или эту работу выполняет специалист, не являющийся специалистом по установке HETAS, вам необходимо сообщить об этом в местный отдел управления зданием, прежде чем начинать какие-либо работы. Это не строго разрешение на планирование, но это необходимый шаг. Когда работа будет завершена, им нужно будет осмотреть ее, чтобы убедиться, что все строительные нормы и правила соблюдены.Это будет сделано за ваш счет, поэтому учитывайте это в своем бюджете на плиту. Имейте в виду, что несоблюдение правил может привести к штрафу!

После того, как печь будет правильно установлена, вам нужно будет заполнить табличку с объявлениями. Это еще один регламент, в котором записываются все детали вашей печи, очага, дымохода и дымохода. Его следует ставить возле очага, электросчетчика или водопроводного крана.

Если вы живете в здании, внесенном в список памятников архитектуры, возможно, вам потребуется соответствующее разрешение на строительство.Если да, то заранее проконсультируйтесь с местным советом.

Вам также нужно будет проверить, живете ли вы в зоне контроля дыма. Если это так, вам необходимо убедиться, что вы покупаете печь, одобренную DEFRA, или печь EcoDesign.

Связано: Что такое DEFRA?

На фото: Hamlet Solution 5, одобренная Defra широкоэкранная многотопливная дровяная печь

Купить все печи, одобренные DEFRA

Требуется ли наличие футеровки дымохода по закону?

Вкладыши дымохода могут быть проблемой для некоторых людей! Есть те, кто настаивает на том, что он им не нужен, в то время как другие никогда бы не остались без него.

Не существует законодательных требований или правил строительства печей, согласно которым вы должны иметь в дымоходе дымоход, если он находится в хорошем состоянии. Однако большинство установщиков HETAS настоятельно рекомендует их как по соображениям безопасности, так и по соображениям производительности. Вот некоторые из них:

  • Улучшенная розыгрыш. Большинство дымоходов работают лучше при использовании дымохода.
  • Более горячий дымоход. Чем теплее дымоход, тем лучше дым поднимается из его верха.Холодные дымоходы могут привести к накоплению большего количества смолы и конденсата.
  • Повышенная безопасность. Облицовка дымохода обеспечивает защиту от утечки угарного газа и снижает риск возгорания дымохода.

Перед установкой новой печи всегда проверяйте дымоход на наличие трещин или повреждений. Если есть трещины и есть риск утечки дыма из дымохода, вам потребуется установить облицовку дымохода. Настоятельно рекомендуется облицовывать дымоходы, построенные до 1964 года, поскольку они были сделаны только из кирпича.

Вам также может потребоваться вкладыш для дымохода, если дымоход слишком велик. Для большинства печей требуется дымоход 5-6 дюймов, поэтому, если дымоход больше этого, может потребоваться дымоход.

Существуют и другие строительные нормы при установке двустенной системы дымохода. Прочтите наше руководство о том, как сделать дровяную печь без дымохода, чтобы узнать больше.

Купить все вкладыши для дымохода

Правила пода печи дровяной печи

Подовые плиты являются очень важной частью установки печи и регулируются строительными нормами.

Ваша плита всегда должна быть размещена на негорючих материалах, таких как гранит, сланец, сталь или стекло. Перед покупкой очага всегда проверяйте размер печи. Если тепло от печи не поднимает температуру очага выше 100 ° C , необходимо выполнить следующие измерения:

  • Подон должен выступать не менее чем на 300 мм вперед и на 150 мм с каждой стороны
  • Полная площадь очага должна быть не менее 840×840 мм
  • Толщина должна быть не менее 12 мм

Если ваша печь нагревает очаг до выше 100 ° C , или она не была протестирована, требуемая толщина увеличивается до 250 мм.

Взгляните на наш полный ассортимент очагов и убедитесь, что вы выбрали правильную толщину перед установкой печи.

На фото: изогнутый каменный очаг из травертина

Магазин All Hearths

Требования к вентиляции дровяной печи

Прежде чем вы решите купить печь, имейте в виду, что в вашей комнате может потребоваться дополнительная вентиляция.

Для работы печи требуется приток воздуха. Они втягивают воздух из окружающей комнаты, который помогает дыму подниматься в трубу.Если у вас недостаточно воздуха, вы обнаружите, что ваша плита изо всех сил пытается гореть, и дым может начать выходить в комнату.

Связано: Почему моя программа записи журналов не работает?

Общее правило заключается в том, что если ваша плита менее 5 кВт, вентиляция обычно не требуется. Если его мощность превышает 5 кВт, вам потребуется 550 мм 2 постоянной вентиляции на каждый дополнительный киловатт. Так, например:

  • Для печи мощностью 6 кВт потребуется 550 мм 2 вентиляция
  • Для печи мощностью 7 кВт потребуется 1100 м 2 вентиляция
  • Для печи мощностью 8 кВт потребуется 1650 мм 2 вентиляция

Вентиляторы для печных помещений можно купить, если вам нужно добавить немного воздуха.Они просверлены в стене и лучше всего подходят как можно ближе к плите. Они могут вызвать сквозняк в вашей комнате, поэтому подумайте, где лучше всего их разместить!

Если ваш дом был построен после 2008 года, требования к вентиляции несколько иные. Новые постройки очень герметичны по сравнению со старыми домами, поэтому вам нужно будет провести тест на воздухопроницаемость, чтобы определить, сколько вентиляции вам понадобится для вашей печи.

Подробнее о требованиях к вентиляции дровяных горелок можно узнать здесь.

Вам нужен детектор угарного газа с дровяной горелкой?

Закон требует, чтобы вы установили сигнализацию угарного газа в той же комнате, что и дровяная или многотопливная печь. Установщик HETAS перед завершением работы проследит за тем, чтобы в той же комнате, что и плита, была установлена ​​рабочая сигнализация.

Окись углерода образуется, когда топливо не сгорает полностью. Это может произойти в дровяной, многотопливной или газовой плите. Вам нужна сигнализация, так как вредные пары не имеют запаха и могут постепенно заменять кислород в комнате, поэтому вы можете не осознавать этого, пока не станет слишком поздно.Лучший способ предотвратить образование угарного газа в вашем доме – это ежегодно проверять печь и дымоход и устанавливать футеровку для дымохода.

Для получения дополнительной информации по установке печи вы можете связаться с нами, чтобы поговорить с нашими специалистами по продажам.

Вы также можете найти другие ресурсы в нашем блоге, в том числе эти сообщения:

Зачем нужно чистить дымоход | Зажигаете плиту в первый раз | Плюсы покупки дровяной печи

% PDF-1.4 % 143 0 объект > эндобдж xref 143 80 0000000016 00000 н. 0000002547 00000 н. 0000002722 00000 н. 0000003840 00000 н. 0000004256 00000 н. 0000004647 00000 н. 0000005199 00000 н. 0000005313 00000 н. 0000005425 00000 н. 0000005512 00000 н. 0000006063 00000 н. 0000006687 00000 н. 0000007031 00000 н. 0000007653 00000 н. 0000008120 00000 н. 0000008204 00000 н. 0000008686 00000 н. 0000009243 00000 п. 0000009911 00000 н. 0000010530 00000 п. 0000011134 00000 п. 0000011319 00000 п. 0000011962 00000 п. 0000012635 00000 п. 0000013170 00000 п. 0000013845 00000 п. 0000018258 00000 п. 0000022175 00000 п. 0000023924 00000 п. 0000026506 00000 п. 0000026863 00000 п. 0000027311 00000 п. 0000027694 00000 п. 0000028030 00000 п. 0000028318 00000 п. 0000028615 00000 п. 0000028795 00000 п. 0000028848 00000 п. 0000028896 00000 п. 0000029001 00000 п. 0000029050 00000 н. 0000029120 00000 н. 0000029216 00000 п. 0000040025 00000 п. 0000040312 00000 п. 0000040618 00000 п. 0000040645 00000 п. 0000041059 00000 п. 0000041204 00000 п. 0000047387 00000 п. 0000047650 00000 п. 0000048020 00000 п. 0000048377 00000 п. 0000060431 00000 п. 0000060695 00000 п. 0000061148 00000 п. 0000061571 00000 п. 0000068312 00000 п. 0000068606 00000 п. 0000068966 00000 п. 0000069354 00000 п. 0000073794 00000 п. 0000074059 00000 п. 0000074383 00000 п. 0000074608 00000 п. 0000084166 00000 п. 0000084436 00000 п. 0000084829 00000 н. 0000085225 00000 п. 0000095296 00000 п. 0000095573 00000 п. 0000095972 00000 п. 0000096445 00000 п. 0000098670 00000 п. 0000099312 00000 н. 0000103721 00000 н. 0000106416 00000 н. 0000107890 00000 п. 0000002369 00000 н. 0000001934 00000 н. трейлер ] / Назад 140882 / XRefStm 2369 >> startxref 0 %% EOF 222 0 объект > поток hb“b`x Ȁ

Камины | Rosemount, MN – Официальный веб-сайт

Раздаточный материал для печати

Разрешение и сборы


Для всех каминов требуется разрешение на строительство.Это установленный сбор в размере 101,00 долларов США (включая государственную пошлину).

Предоставление плана


Для каждого установленного блока необходимо предоставить две (2) копии планов и спецификаций. При установке камина требуется план этажа и детали конструкции с указанием материалов, размеров и расположения.

Требования к каменному камину


  • Опоры: толщина 12 дюймов; 6-дюймовая проекция »; 3000 фунтов бетона.
  • Толщина стенки: Топка 8 дюймов со всех сторон с облицовкой.Минимум 10 дюймов, если нет подкладки. Дымоход 4 дюйма.
  • Глубина топки: 20 дюймов.
  • Firebrick: минимальная глубина 2 дюйма; Максимальное соединение 1/4 дюйма.
  • Размер дымохода: 1/10 (одна десятая) отверстия камина для квадратных или прямоугольных дымоходов; 1/12 (одна двенадцатая) каминного проема для круглых дымоходов.
  • Амортизаторы: не менее 12-го калибра. В полностью открытом состоянии отверстия заслонки должны составлять не менее 90% требуемой площади дымохода.
  • Подголовники: для каминных отверстий менее 6 (шести) квадратных футов; Передняя проекция 6 дюймов, боковая проекция 8 дюймов, толщина 4 дюйма.Для каминных проемов 6 (шесть) квадратных футов или больше; Передняя проекция 20 дюймов, боковая проекция 12 дюймов, толщина 4 дюйма.
  • Расстояния до горючих материалов: два дюйма – (Горючие материалы нельзя размещать ближе 2 дюймов от стен камина, дымовой камеры или дымохода).
  • Горючие материалы вокруг камина: минимум 6 дюймов; в пределах 12 дюймов горючие материалы могут выступать на 1/8 дюйма на каждый 1 дюйм свободного пространства от отверстия.
  • Вкладыши дымохода: должны быть тщательно уложены в строительный раствор с плотно прилегающими швами, оставлены гладкими изнутри.Раствор должен быть огнеупорным, соответствующим ASTM C105 или утвержденному эквиваленту.

Заводские требования


  • Все заводские нагревательные приборы, дымоходы и концевые заделки должны быть перечислены утвержденным испытательным агентством и установлены в соответствии с их списком. Необходимо соблюдать инструкции производителя по установке, и они должны быть доступны для инспектора при осмотре.
  • Все дымоходы должны заканчиваться на три фута (3 фута) выше наивысшей точки, где они проходят через верх горючего желоба или через крышу здания, и быть не менее чем на два фута (2 фута) над всеми частями любого здания в пределах десяти футов. (10 ‘).ИСКЛЮЧЕНИЕ: Если дымовая труба является частью перечисленного узла с утвержденным узлом концевой заделки, и список позволяет уменьшить требование трех футов (3 футов), сборка может быть установлена ​​в соответствии с его перечислением.

Установка газовых бревен, зажигалок и каминов

Газовые бревна


  • Дымоход может быть каменным или классом В.
  • Заслонка должна быть заблокирована при открытии.
  • Требуется утвержденный газовый клапан в пределах трех футов от зоны топки.
  • Газовая труба в зоне топки может быть медной или железной. Труба, проходящая через бетон или кирпичную кладку, должна иметь втулку или иметь соответствующее покрытие от коррозии. В железной трубе нет скрытых стыков.
  • Газовый журнал должен быть одобрен и зарегистрирован в A.G.A., U.L. или другой одобренной испытательной компанией и установлен в соответствии с инструкциями производителя по установке.
  • Вся газовая линия должна быть испытана давлением воздуха 25 фунтов. на 12 часов.
  • Если оно еще не установлено, необходимо предусмотреть средства для подачи в топку воздуха для горения.

Газовые зажигалки


  • Газовые зажигалки должны быть одобрены и зарегистрированы в A.G.A., U.L. или другой одобренной испытательной компанией.
  • Требуется утвержденный газовый клапан в пределах трех футов от топки.
  • В топке разрешается использовать только железную трубу. На трубе нет изгибов и скрытых стыков. Все трубы, проходящие через бетон или кирпичную кладку, должны иметь муфты или соответствующее покрытие от коррозии.
  • Вся газовая линия должна быть испытана давлением воздуха при давлении 25 фунтов.на 12 часов.

Газовые камины с нулевым зазором


  • Все газовые камины с нулевым зазором должны быть одобренного типа, протестированы и внесены в список утвержденных агентств, таких как AGA, UL, Warnock Hersey и т. Д. не пройти техосмотр.
  • Все камины с нулевым зазором должны устанавливаться точно в соответствии с их инструкциями по установке.
  • Все желоба камина должны быть изолированы, покрыты полиэфиром и гипсокартоном на четвереньках внутри стен до первой противопожарной защиты (не более 10 футов)
  • Сплошной кусок фанеры или ДСП или 5/8 дюйма гипсокартона может использоваться при требуемых противопожарных мероприятиях.Желоба дымохода должны быть перекрыты на каждой сборке пола и потолка или на максимальных интервалах 10 футов вверх по желобу.
  • Подача воздуха для горения требуется для каждого камина и механического кода. Отверстия для подачи воздуха для горения должны быть как минимум на 12 дюймов выше поверхности отделки.
  • Минимальное расстояние до горючих веществ от дымохода класса «B» составляет один дюйм. Минимальное расстояние до горючих материалов для дымохода класса «А» (дымоход на твердом топливе) составляет два дюйма. Установите все дымоходы с зазорами в соответствии с требованиями производителя.
  • Не покрывайте и не заполняйте вокруг топки изоляцией, если этого не требуют инструкции по установке.
  • Подголовники и кожухи должны устанавливаться в соответствии с инструкциями по установке.
  • Утвержденный газовый клапан должен быть установлен в пределах трех футов от всех газовых приборов. Клапан должен быть полностью доступен.

Проверки


Уточните у инспектора тип и количество проверок, необходимых для каждого типа установки прибора.

% PDF-1.6 % 79 0 объект > эндобдж xref 79 174 0000000016 00000 н. 0000004346 00000 п. 0000004483 00000 н. 0000004650 00000 н. 0000004775 00000 н. 0000004806 00000 п. 0000005087 00000 н. 0000005119 00000 п. 0000005953 00000 п. 0000006299 00000 н. 0000006646 00000 н. 0000006760 00000 н. 0000007336 00000 н. 0000007968 00000 н. 0000008217 00000 н. 0000008460 00000 н. 0000008537 00000 н. 0000009277 00000 н. 0000009961 00000 н. 0000010714 00000 п. 0000011403 00000 п. 0000012118 00000 п. 0000012595 00000 п. 0000012857 00000 п. 0000013529 00000 п. 0000014348 00000 п. 0000015047 00000 п. 0000015073 00000 п. 0000015145 00000 п. 0000015255 00000 п. 0000015349 00000 п. 0000015390 00000 н. 0000015493 00000 п. 0000015534 00000 п. 0000015660 00000 п. 0000015748 00000 п. 0000015884 00000 п. 0000016042 00000 п. 0000016149 00000 п. 0000016190 00000 п. 0000016327 00000 п. 0000016461 00000 п. 0000016563 00000 п. 0000016604 00000 п. 0000016708 00000 п. 0000016749 00000 п. 0000016867 00000 п. 0000016908 00000 н. 0000017013 00000 п. 0000017054 00000 п. 0000017104 00000 п. 0000017154 00000 п. 0000017204 00000 п. 0000017255 00000 п. 0000017296 00000 п. 0000017347 00000 п. 0000017388 00000 п. 0000017502 00000 п. 0000017543 00000 п. 0000017682 00000 п. 0000017723 00000 п. 0000017836 00000 п. 0000017877 00000 п. 0000017989 00000 п. 0000018030 00000 п. 0000018154 00000 п. 0000018195 00000 п. 0000018327 00000 п. 0000018368 00000 н. 0000018500 00000 п. 0000018541 00000 п. 0000018642 00000 п. 0000018683 00000 п. 0000018788 00000 п. 0000018829 00000 п. 0000018923 00000 п. 0000018964 00000 п. 0000019071 00000 п. 0000019112 00000 п. 0000019229 00000 п. 0000019270 00000 п. 0000019374 00000 п. 0000019415 00000 п. 0000019546 00000 п. 0000019587 00000 п. 0000019697 00000 п. 0000019738 00000 п. 0000019869 00000 п. 0000019910 00000 п. 0000020010 00000 н. 0000020051 00000 н. 0000020101 00000 п. 0000020152 00000 п. 0000020202 00000 н. 0000020252 00000 п. 0000020303 00000 п. 0000020353 00000 п. 0000020403 00000 п. 0000020453 00000 п. 0000020504 00000 п. 0000020555 00000 п. 0000020607 00000 п. 0000020658 00000 п. 0000020709 00000 п. 0000020760 00000 п. 0000020812 00000 п. 0000020863 00000 п. 0000020914 00000 п. 0000020966 00000 п. 0000021016 00000 п. 0000021057 00000 п. 0000021107 00000 п. 0000021148 00000 н. 0000021262 00000 п. 0000021303 00000 п. 0000021443 00000 п. 0000021484 00000 п. 0000021610 00000 п. 0000021651 00000 п. 0000021764 00000 п. 0000021805 00000 п. 0000021927 00000 н. 0000021968 00000 п. 0000022126 00000 п. 0000022167 00000 п. 0000022300 00000 п. 0000022341 00000 п. 0000022443 00000 п. 0000022484 00000 п. 0000022589 00000 п. 0000022630 00000 н. 0000022734 00000 п. 0000022775 00000 п. 0000022884 00000 п. 0000022925 00000 п. 0000023045 00000 п. 0000023086 00000 п. 0000023219 00000 п. 0000023260 00000 п. 0000023417 00000 п. 0000023458 00000 п. 0000023587 00000 п. 0000023628 00000 п. 0000023755 00000 п. 0000023796 00000 п. 0000023908 00000 п. 0000023949 00000 п. 0000024082 00000 п. 0000024123 00000 п. 0000024172 00000 п. 0000024223 00000 п. 0000024276 00000 п. 0000024327 00000 п. 0000024378 00000 п. 0000024427 00000 п. 0000024476 00000 п. 0000024525 00000 п. 0000024574 00000 п. 0000024626 00000 п. 0000024676 00000 п. 0000024726 00000 п. 0000024776 00000 п. 0000024826 00000 п. 0000024876 00000 п. 0000024926 00000 п. 0000024976 00000 п. 0000025026 00000 п. 0000025076 00000 п. 0000025117 00000 п. 0000025166 00000 п. 0000025219 00000 п. 0000025271 00000 п. 0000025312 00000 п. 0000003852 00000 н. трейлер ] >> startxref 0 %% EOF 252 0 объект > поток ?% q *.D: ZXYY

NFPA 211 и ваш дымоход

Автор – Оливер Бошемин

Расположенный в Куинси, штат Массачусетс, полевой офис пожарного кодекса Национальной ассоциации противопожарной защиты (NFPA) публикует нормы и стандарты, связанные с пожарной безопасностью. NFPA 211, озаглавленный «Стандарт для дымоходов, каминов, вентиляционных отверстий и устройств для сжигания твердого топлива», содержит ценные рекомендации по безопасной установке, использованию и обслуживанию дымовых труб в домах. Эти стандарты применимы к вам, если в вашем доме есть дымоход любого типа.

Стандарты обслуживания, обеспечивающие безопасность дымоходов

Глава 14 NFPA 211 издания 2013 г. содержит стандарты обслуживания дымоходов, каминов и вентиляционных отверстий. Стандарты проливают свет на несколько важных моментов. Вот несколько примеров:

  • Свободные пространства вокруг дымоходов, каминов и вентиляционных отверстий должны оставаться свободными.
    Ежегодные проверки обеспечивают раннее обнаружение проблем, которые могут вызвать пожар, отравление угарным газом или структурный износ.
  • Если осмотр показывает, что установка дымохода или вентиляции не подходит по какой-либо причине, установку необходимо переделать в соответствии со стандартами.Это может означать установку дымохода большего размера или корректировку конструкции с учетом требований к свободному пространству.
  • Очистка дымоходов и вентиляционных отверстий топливных приборов должна выполняться всякий раз, когда обнаруживаются измеримые отложения креозота или других горючих материалов.
  • Если произошел пожар в дымоходе, сильная жара могла вызвать повреждения, которые нельзя увидеть невооруженным глазом. Осмотр всей дымовой трубы, как внутренней, так и внешней, – единственный способ гарантировать безопасное использование в будущем.
    Если вы переезжаете в новый дом, стандарты требуют, чтобы вы осматривали дымоходы, вентиляционные отверстия и дымоходы перед использованием приборов для сжигания топлива. Неиспользуемые дымоходы и вентиляционные отверстия иногда становятся домом для птиц, грызунов и других вредителей. Могут существовать и другие скрытые проблемы.

Как соответствовать стандартам NFPA 211 и обеспечить безопасность вашего дома

Некоторые компании предоставляют работников, которые специализируются на проверке, чистке и обслуживании дымоходов, вентиляционных отверстий и дымоходов. Ремонт дымохода – нормальная часть их работы.Квалифицированный трубочист может диагностировать и устранить проблемы, которые обычный человек может не заметить. Регулярное использование таких услуг может означать разницу между комфортной жизнью и катастрофой.

Стандарты NFPA определяют три уровня проверок. Уровень 3 является наиболее подробным и применим во всех случаях, когда могут существовать опасные условия. Этот уровень требуется, если выясняется, что конструкция зоны дымохода или зазоров не соответствует требованиям или что безопасность могла быть поставлена ​​под угрозу в результате какого-либо события, например землетрясения или удара молнии.

Уровень 2 подходит для недавно приобретенных домов или если в системе ожидаются изменения, такие как переход с печи, работающей на жидком топливе, на печь, работающую на природном газе. Требуется визуальный осмотр всех внутренних поверхностей, включая вкладыши дымохода и стыки. Наиболее распространенный метод выполнения этого требования – сканирование видео специальными камерами. В дополнение ко всем действиям, необходимым для проверки уровня 1, проверка уровня 2 проверяет зазоры везде, где есть доступ для проверки.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
