Дымоход схема: Схема дымохода и его монтаж

Содержание

Высота дымохода – как правильно рассчитать?

Ответ на этот вопрос важен с точки зрения нормальной тяги в дымоходе. Обычно для ответа на вопрос, – «какой высоты делать дымоход?» достаточно изучения схемы ветрового подпора.


В отличие от большинства схем в интернете, эту схему можно считать полной. На ней учтен вариант с двумя постройками, расположенными рядом друг с другом. При этом одна из построек значительно ниже. Типичная ситуация: баня расположена близко к дому, нужно рассчитать высоту дымохода для бани. Или постройки на двух соседствующих участках расположены близко друг к другу, но при этом отличаются по высоте.

Высота дымохода над крышей. Из-за чего может сломаться дымоход?

Сломать дымоход может сильный порыв ветра или снег, накопившийся на крыше за зиму. Считается, что если высота дымохода над крышей превышает 1,2 метра, то его нужно дополнительно закрепить к кровле при помощи растяжек. В таком случае на наружный контур дымохода устанавливают хомут под растяжки.

Дополнительную жесткость участку дымоходной системы выше крыши создаст проходка кровли, сделанная по индивидуальным параметрам.



Высота дымохода и диаметр сечения.

При выборе диаметра будущего дымохода воспользуйтесь инструкцией производителя отопительного агрегата. Если высота дымохода получается большая, то может возникнуть эффект повышенной тяги и топливо будет расходоваться быстро. В таком случае диаметр дымохода можно увеличить, но учтите, что чрезмерное увеличение диаметра может привести к эффекту «обратной тяги» и дым попадет в помещение.

Как рассчитать высоту дымохода?

Если у вас есть сомнения по высоте будущего дымохода, воспользуйтесь услугой «Аэродинамический расчет». Такой расчет учитывает множество параметров будущего дымохода на этапе проектирования: высоту дымохода, диаметр, мощность отопительного агрегата и другие.


Как решить проблему с тягой, увеличив высоту дымохода?

На практике бывают случаи, когда тяги в дымоходе нет, и  одно из решений – увеличить (нарастить) высоту дымохода.

Как с минимальными затратами проверить это решение? Мы рекомендуем нарастить уже имеющуюся дымоходную трубу самой доступной трубой, которая у вас есть (или купить самый дешевый вариант) – водопроводной, вентиляционной и т.п. Если тяга появилась, демонтируйте бюджетную подмену и увеличьте высоту дымохода безопасными материалами.

Дымоход для твердотопливного котла своими руками. Как сделать дымоход для твердотопливного котла: пошаговая инструкцияИнформационный строительный сайт

Оголовок дымоходной трубы современного жилого дома.

Правила устройства дымовой трубы для газового котла по нормам Беларуси

Дымоход для газового котла, расположенного в черте городской застройки, проектируют согласно требованиям норм и правил устройства дымовой трубы в РБ.

Доработанная редакция СНиП II-35-76 «Нормы проектирования. Котельные установки» (с изменениями №9) содержит пункт 22, регламентирующий правила проектирования и монтажа (установки) дымохода для твердотопливного и газового отопительного котла в помещении котельной.

Монтаж трубы газового дымохода (вытяжки для газового котла) в частном жилом доме подразумевает соблюдение следующих норм и требований:

  •  Дымовые трубы проектируют внутри здания или приставными к наружной стене.

Способы установки дымохода для котла на газе

Принцип действия вытяжки основан на свойстве горячих газов устремляться вверх, создавая тягу в вентиляционном тракте. Для оттока выхлопа от горелки традиционная кирпичная кладка не годится: в грязном воздухе содержится водяной пар – продукт сгорания углеводородов. Контакт с холодными боками вытяжки вызывает конденсацию с выделением росы. Последствия такого явления следующие:

  • влага проникает в поры кирпича;
  • периодичность включения высокоэффективных печей на сжиженном газе обусловливает замерзание воды до состояния льда;
  • кристаллы растут, разрушая кирпичный воздуховод, тот обледеневает и сужая проход.

Установка дымохода для газового котла включает следующую комплектацию: выхлопной остов газоотвода, переходник от теплового прибора к вентиляционной схеме, патрубок для проведения элемента сквозь стену или крышу дома, конденсатосборник с тройником и сливным краном, крепёжные детали. Комплектность меняется в зависимости от сложности, с также способа подключения к печи.

Виды и описание газоходов напольных котлов

Обычное место отопителей – на кафельном полу. Размещение вентствола – внутри или вне здания. Установка газового дымохода в частном доме с температурой отводимой струи до 120ºС выполняется так:

  1. Кирпичный ствол с вкладкой из нержавеющей стали, асбестового экрана. Вставка имеет форму гильзы необходимого диаметра, соединения промазывают жаростойкими герметиками, а пространство между стенками корпуса и канала закладывают минватой. Внизу в доступном месте ставят влагосборник.
  2. Керамическая шахта из специальных блоков устойчива при эксплуатации в агрессивной среде, служит десятилетия. Большая масса предполагает устройство фундамента при монтаже трубы для дымохода газового котла.
  3. Асбоцементная оболочка в сечении – овал. Стыки герметизируют влагостойким цементом с гидрофобными добавками. Для снижения конденсатообразования став делают высоким и теплоизолируют.
  4. Сэндвич-дымоход – его конструкция не позволяет остывать газоходу за счёт утеплителя. На улице ствол дополнительно укрывается минеральной ватой – это увеличивает тягу, долговечность изделия.

Есть схемы, где установка газового дымохода осуществляется из коаксиальных (труба в трубе) элементов, трёхслойных сэндвичей из нержавейки с базальтовым утеплителем. Появились и новинки – конструкции с вкладным полимерным рукавом по технологии Фуранфлекс.

Какой же дымоотвод выбрать для газовой печи?

Сегодня предпочтение отдаётся двум системам дымоотводения: сэндвич-конструкциям и коаксиальным. При выборе ориентируются на мощность котла, особенности постройки и свой бюджет. Когда газоотвод устанавливается снаружи, экономится объём комнаты и не нарушается безопасность людей, но влияние атмосферных факторов вредит корпусу. Другие немаловажные критерии для оценки:

  • форма и сечение каналов, длина става – определяются по расходу отопителя и схемой вентиляции;
  • возможность самостоятельно сделать монтаж дымохода для котла на газе;
  • простота обслуживания системы проветривания.

Коаксиальный газоотвод отличается красивым дизайном при хороших эксплуатационных характеристиках, поликонденсат в проходе не образуется. Доступным для изготовления является сэндвич – труба из нержавейки, обёрнутая базальтовой ватой и оцинкованным железом.

Требования к подключению дымоотвода

Нормативные данные по газоотведению изложены в СНиП Вытяжка из огневой камеры возводится на высоту 6 м от горелки. При подсоединении печки к дымоотводу обязательно выполнение стандарта:

  • подводящий к шахте горизонтальный канал <3 м с уклоном к топке 1―3º;
  • ствол – вертикальный с возвышением над плоской кровлей на 50 см, для обхода препятствия допускается отклонение от оси на 30º при расстоянии до става 1 м;
  • число поворотов воздушного потока – не больше 3;
  • отверстия на выхлопе и по всему сечению не должны быть меньше выходного диаметра от теплогенератора;
  • напольные или настенные котлы с верхним патрубком присоединяются посредством вертикального колена ≥25 см;
  • отступ газохода от несгораемой стены – 50 мм и больше, от деревянной ≥0,25 м.

Внизу ствола монтируется лючок для сброса воды. До подключения отопительной горелки построенную схему вентиляции проверяют специалисты газовой службы.

В компании dymohody.by вы можете купить дымоход, а также заказать монтаж дымоходных систем любых видов быстро и качественно с гарантией качества.

Заинтересовались?

Обращайтесь к нам и получите стабильно работающую, безопасную и долговечную дымоходную систему по цене, которая Вас действительно порадует!

Для получения подробной информации обратитесь к нам удобным для Вас способом:

Сделать заказ Задать вопрос

Особенности монтажа

В зависимости от вида дымохода, будут отличаться и требования к нему. Но, общие правила и требования все-таки есть и их в обязательном порядке следует принимать за внимание, выбирая для отопления твердотопливный котел. Итак:

  • во время монтажа учитывайте факт, что труба должна подниматься на высоту не менее 5 метров;
  • для отводов из металла, необходимо использовать «нержавейку» с толщиной не менее 0,5 мм;
  • диаметр выводящей трубы должен соответствовать патрубку, не допускается использование меньшего сечения;
  • выбирая дымоходы из кирпича, учитывайте требование к усиленному фундаменту. Также такие каналы должны обязательно состоять из нескольких секций, в каждой из которых снизу должна быть предусмотрена специальная камера. Камеры позволяют в случае пропадания тяги, провести очистку.

Гофрированные трубы

Гофрированная туба представляет собой некую «пружину» из железной проволоки, которая обмотана фольгой. Причем последний элемент крепится к основной конструкции по особой технологии. Стенка гофры достаточно тонкая.

Это придает трубопроводам из нее следующие особенности:

  • дешевизну;
  • гибкость;
  • низкую стоимость установки;
  • возможность монтажа вне сооружений;
  • способность к растягиванию и сжатию;
  • возможность обустройства старых газоходов из кирпича.

Гибкий нержавеющий канал имеет высокое аэродинамическое сопротивление. Поэтому сила тяги в таких дымоходах ниже, чем в гладкостенных аналогах. Создавать газоход из данного материала можно только для обустройства старых кирпичных каналов. При этом следует помнить, что монтаж данной конструкции снизит проходное сечение прямоугольного трубопровода приблизительно двадцать пять процентов.

Гофротрубы имеет смысл использовать только для обустройства небольших участков дымоходов. Например, для соединения котла с газоходной шахтой. При этом следует отказаться от применения гофры для работы с твердотопливными агрегатами. Поскольку толщина стенки таких изделий небольшая.

Заключение

Подводя итог, я хочу отметить, что при выборе материалов, размеров и конфигурации дымоходной трубы, прежде всего, следует исходить из максимальной тепловой мощности отопительного прибора. При этом также нужно учитывать свои финансовые возможности, и то, на какие виды топлива рассчитана ваша печь или отопительный котел.

Более подробно обо всех описанных видах дымоходов можно узнать из приложенного видео в этой статье, а если у вас возникнут какие либо вопросы или замечания, я предлагаю их обсудить в форме для комментариев.

14 сентября 2016г. Дымоходы,Операции с дымоходами,Проектирование и расчеты дымоходаЕсли вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора – добавьте комментарий или скажите спасибо!

Варианты расположения дымоходов для газовых котлов

По месту устройства дымоходы подразделяются на:

  • внутренние;
  • внешние.

Эти виды дымоходов являются устройствами, основная конструкция которых расположена вертикально.

Самостоятельным видом дымохода является коаксиальная труба, в которой продукты сгорания и воздух с улицы двигаются в канале навстречу друг другу.

Оба вида дымоходов устраиваются с учётом требований, предъявляемых вышеперечисленными нормативными документами, но имеют индивидуальные конструктивные особенности, обуславливающие достоинства и недостатки.

Внутренние дымоходы

Дымоход, смонтированный внутри ограниченного наружными стенами контура здания, называется внутренним.

Наружные стенки труб такого дымохода для газового котла не подвергаются отрицательному воздействию внешней среды (температурные перепады, осадки, ультрафиолет, ветер, биологический фактор), поэтому конструкция является долговечной.

Кроме того, во время движения горячих продуктов сгорания по каналу теплоотдача в воздух жилья через стенки дымохода продолжается – боковая поверхность дымохода является дополнительным источником тепла, поэтому КПД такой системы отопления выше, особенно в 2-этажных домах.

Однако у такого расположения дымохода есть и минусы:

  • в случае разгерметизации дымохода утечка углекислоты произойдёт в одно из помещений;
  • перегрев поверхности канала опасен возникновением пожара;
  • места прохода дымохода через плиты перекрытия нуждаются в теплоизоляции;
  • шахта или труба дымохода занимают в помещениях определённые площадь и объём, поэтому фактор их наличия приходится учитывать при перестановке мебели и выборе отделочных материалов.

Если внутренний дымоход устраивается во время строительства дома, то проблем с его сооружением не возникает – проект содержит всё необходимое для исполнения, в том числе технологию изготовления под него индивидуального фундамента. Если же принято решение о сооружении дымохода такой конструкции в уже выстроенном доме, то его устройство сопряжено со значительными расходами времени и средств, так как потребуется выполнение проёмов в плитах перекрытия, а это – ущерб имеющейся отделке.

Наружные дымоходы

Дымоход, пристроенный к стене дома или выведенный наружу через боковую стену, называется наружным.

Достоинства данного расположения:

  • простота сооружения – возможность монтажа в заселённом доме без ущерба отделке;
  • экономичность;
  • лёгкость обслуживания и ремонта;
  • безопасность – разгерметизация не грозит отравлением.

Недостатки дымоходов наружного размещения:

  • необходимость утепления – для предотвращения образования конденсата на внутренней поверхности стенок;
  • воздействие негативных факторов окружающей среды;
  • меньшее значение КПД – невозможность использования боковой поверхности в качестве дополнительного источника тепла.

Сводная таблица характеристик дымоходов внутреннего и выносного расположения:

Коаксиальные дымоходы

Данные устройства пользуются особой популярностью при оборудовании дымоотводом газового котла с закрытой камерой сгорания. Коаксиальный дымоход – это труба в трубе, в которых одновременно происходит два процесса – поступление снаружи воздуха в камеру сгорания закрытого типа и отвод изнутри на улицу продуктов сгорания. Коаксиальную трубу можно использовать как на котлах настенного исполнения, так и при устройстве дымохода для напольных агрегатов отопления. Расположение канала может быть внутренним или наружным, ориентация – вертикальная или горизонтальная.

Монтаж заключается в выполнении сквозного отверстия нужного диаметра в наружной стене, плите перекрытия или кровле по сделанной предварительно разметке, установке в него трубы и заполнении зазоров термо- и влагостойким герметиком.

Ограничения при подключении

Неправильно установленный дымоход становится причиной возгораний жилых домов, взрывов газов и отравлений людей угарными газами. Если монтаж выполняется в многоквартирном доме, то пренебрежение требованиями безопасности ставит по угрозу не только владельцев одной квартиры, но и их соседей. Чтобы избежать проблем при эксплуатации газового оборудования, запрещается:

Обратите внимание! На оголовок трубы газового котла не одевают защитные зонтики, дефлекторы и другие приспособления, так как они только мешают, снижая уровень тяги в дымоходе.

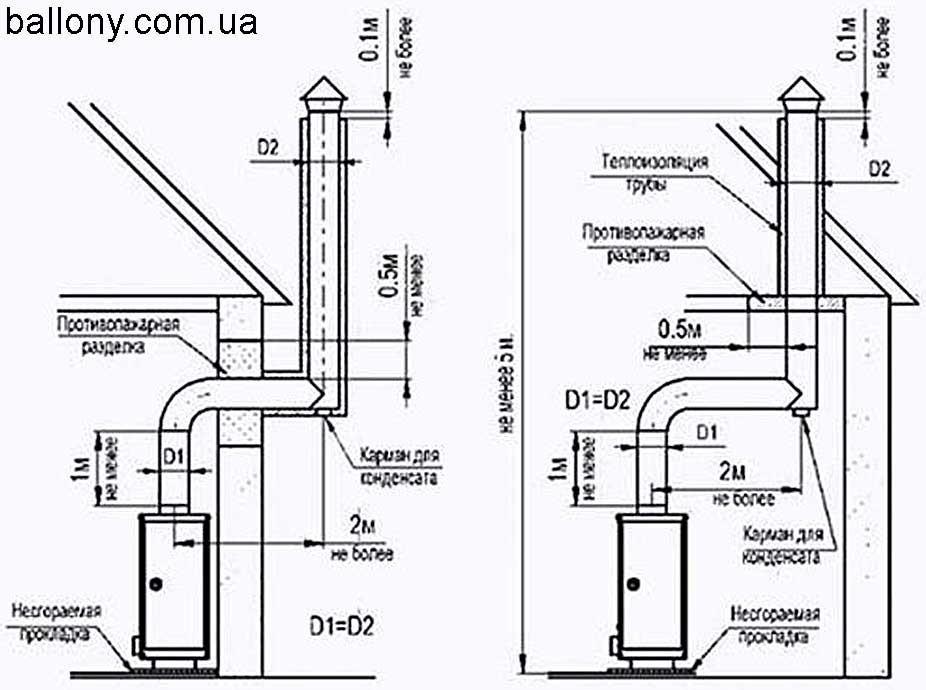

Примеры правильных и неправильных способов подключения дымоходной трубы

Инструкция по установке

Рассмотрим, как правильно установить дымоход на газовый котел. У нас в наличии заводское изделие.

Порядок действий:

  1. Проверить комплектацию, собрать элементы.
  2. Для выносной трубы проделать отверстие в стене такого размера, чтобы помещалась труба вместе с теплоизоляцией.
  3. Подсоединить переходник к котлу.
  4. Установить снаружи на стену кронштейны.
  5. Утеплить стальную одинарную трубу, двойную покрыть антикоррозийным составом.
  6. Соединить и зафиксировать все элементы. Звенья соединяют последовательно, контролируют установку каждого отвесом.
  7. Проверить герметичность, изолировать стыки.
  8. Сверху на трубу установить клапан-козырек для защиты от осадков.

Возможно Вас заинтересует от чего зависит расход газа в газовых котлах отопления.

Основные разновидности дымоходов

Часто встречающиеся типы дымоходов:

  • Кирпичные. Как правило, в кирпичной шахте монтируют трубу из асбеста. Ключевой минус кирпичного дымохода — необходимость установки фундамента для него. Кроме того, такая конструкция ухудшает тягу, а также способствует образованию мусора и продуктов конденсации. Это разрушает систему и делает помещение сырым. Из плюсов — высокая теплоемкость и пожарная безопасность.
  • Керамические. Наиболее дорогостоящий и качественный вариант. Выполняются из огнеупорной керамики. Обязателен слой теплоизоляции негорючего материала. Плюсы — не требуют частой очистки, имеют гладкие стенки и круглое сечение (обеспечивает хорошую тягу), обладают высокими показателями герметизации и теплоизоляции, жаростойки, долговечны, легко устанавливаются. Недостатки — обязательность фундамента и высокая цена.
  • Модульные из стали. Их собирают из тройников, переходников, колена и т. д. Конструкции из нержавейки часто устанавливают каналы из кирпича (вышеупомянутая гильзовка). Однако можно установить такой дымоход и отдельно. Нержавейка должна обладать устойчивостью к кислотам и быть жаропрочной, чтобы в дымоходе не появилась коррозия (толщина стенок — от 0,6 до 1 мм). Оцинкованная сталь не подходит, т. к. цинк быстро выгорает при высоких температурах. Минусы стальных сооружений — повышенная теплопроводность ведет к быстрому остыванию газов, формируется большой объем конденсата, срок эксплуатации не превосходит 15 лет. Из плюсов — хорошая тяга за счет скругленной формы, не нужен отдельный фундамент, не происходит накопления сажи.
  • Гофрированные из стали. Представляют собой гибкую трубу из металлической ленты. Используются для гильзовки кирпичных конструкций с изогнутостями. Просты в установке, но служат недолго.
  • Сэндвич-конструкции из стали. Представляют собой две вставленные друг в друга трубы. Область между ними заполняют специальным негорючим утеплителем. Минусы — высокая стоимость. Плюсы — сниженная теплопроводность и медленное остывание газов, быстрая проходимость дыма, минимум конденсата, легкость монтирования.
  • Асбестоцементные. Подходят, если оразующиеся отопительные газы не горячее 300 градусов. Для стандартных печей непригодны из-за плохой жаростойкости. Минусы — непрочность, отсутствие теплоизоляции и неудовлетворительная теплостойкость, пористость, необходимость частой очистки, некрепкое соединение резиновыми. Плюсы — легковесность, круглое сечение, низкая стоимость и легкий монтаж.
  • Полимерные. Производятся из композиционных полимеров. Применяются для гильзовки каналов из кирпича или бетона. Из-за плохой жаростойкости не подходит для горячих газов с температурой выше 250 градусов (печей). Только для газовых колонок или котлов с повышенным КПД. Минусы — неустойчивость к высоким температурам, непрочность, отсутствие теплоизоляции. Плюсы — гибкость и маловесность, дешевизна, долгий срок эксплуатации.

Надеемся, материал был для вас полезен. Как вы поняли, рассчитать высоты дымохода довольно просто. Применяется данные решения и в доме у вас всегда будет тепло.

Высота дымохода – общие положения

Выглядят данные положения, относящиеся к высоте дымохода, приблизительно следующим образом.

  • Длина канала от выходного отверстия до колосников должна составлять как минимум 5 метров. А если крыша плоская, то труба должна выступать минимум на 0,5 метра.
  • Каналы вентиляции, которые выведены на кровлю и располагаются близко к дымоходу, должны иметь такую же, как у него, высоту.
  • Если крыша скатного типа, а дымоход на ней находится менее чем в 1,5 метра от конька, то его минимальная высота должна составлять 0,5 метра. Если же дистанция между ними в пределах от 1,5 до 3 метров, то минимальная высота трубы равна высоте конька или же парапета. Наконец, если дымоход расположен далее чем в 3 метрах от конька, то его допустимая высота определяется следующим образом: от конька в воображении проводится черта относительно горизонта под углом в 10 градусов. И высота канала должна как минимум совпадать с этой чертой (более подробно показано на изображении).
  • Если в непосредственной близости расположены высокие здания, а в качестве топлива используются дрова, то минимальная высота дымохода должна равняться крышам находящихся рядом построек.

Монтаж дымохода

Дымоход строится одновременно или раньше монтажа газового котла. По своему расположению дымоходы разделяют на внутренние (внутри дома) и внешние (вне дома). О них чуть ниже.

Монтаж дымохода внутри дома

Проход дымохода через потолок и стены дома нужно изолировать специальными элементами. При соприкосновении дымохода с горючими поверхностями дымоход от них нужно изолировать.

Монтаж дымохода вне дома

Вне дома, дымоход нуждается в утеплении, чтобы не было его промерзания. На рисунках вы видите все элементы внешнего и внутреннего дымохода.

Монтаж дымохода из нержавеющей стали

Модульные дымоходы сейчас в фаворитах, так как с их помощью можно без особого труда придумать и осуществить установку системы любой конфигурации, не заботясь об ущербе для работы отопительного оборудования, для тяги.

Подготовительный этап включает расчеты дымохода, составление эскиза и размету стен под крепления. Последняя операция дает возможность максимально точно определить общую длину конструкции, нужное количество и вид деталей для сочленения участков.

Сборка внутреннего дымохода

Монтаж дымохода из нержавеющей стали начинают с теплогенератора.

  1. На него надевают переходник-адаптер, промазывают соединение герметиком, затем фиксируют хомутом. Потом вставляют одностенные трубы, перемежают их комплектующими элементами. Модули насаживают на глубину, которая равна половине их внешнего диаметра.
  2. После того как сформировался канал для выхода на крышу, формируют потолочно-проходной узел — самодельный либо (лучше) заводской. Через кровлю выводят трубу-сэндвич, надевают на нее угловой проход, конус, юбку и колпак-оголовок.
  3. После окончательной подгонки элементов герметиком обрабатывают внутренние швы дымохода. Если конструкцию предпочитают оставить разборной, то используют термостойкую монтажную пену только на стыках модулей.

Однослойные трубы утепляют, все сочленения гидроизолируют, используя уплотнители, а также герметик.

Монтаж наружной конструкции

В этом случае первый этап не отличается:

  1. Сначала точно так же на патрубок нагревательного прибора надевают переходник, обеспечивают его герметичность, потом крепят хомут. Затем монтируют горизонтальный участок, который выводят на улицу через проходной узел.
  2. Ниже выхода горизонтального участка дымоотводной конструкции фиксируют на стене кронштейн, имеющий пластину для установки ревизии и конденсатоотвода, затем устанавливают эти элементы.
  3. Собирают вертикальный канал, который крепят кронштейнами к стене через каждые 1500-2000 мм. Если дымоход отличается большим весом, то дополнительно делают крепления в местах сочленения отводов, тройников.

Наверху устанавливают конус, колпак-оголовник.

О правилах монтажа

Чтобы построить правильный дымоход, нужно не только соблюсти общие требования, но и придерживаться конкретных правил, регламентирующих его прокладку:

·         подключение газоиспользующего оборудования к дымоходной системе производится стальной трубой или гофрой таким образом, чтобы на выходе получился вертикальный участок длиной не меньше 15 см;

  • расстояние от этого соединителя до несгораемых конструкций – 50 мм, до горючих – минимум 250 мм
  • максимальная длина горизонтального участка, прокладываемого с уклоном 0,01 в сторону котла, составляет 3 м;
  • число поворотов на всем протяжении газохода – не более трех;
  • допускается отклонение от вертикали до 30° на расстояние до 1 м без уменьшения сечения канала;
  • минимальная глубина кармана с ревизионной дверцей – 25 см;
  • дымоотводный патрубок теплогенератора необходимо оснастить шибером;
  • при пересечении перекрытий из горючих материалов керамической трубой или сэндвичем надо выдержать расстояние 380 мм от внутренней стенки до деревянной конструкции;
  • колпаки или зонтики на дымоходы от газовых котлов не ставятся, дабы избежать обледенения и угара в помещениях.

Невзирая на впечатляющий список требований, выдержать их не так уж трудно. Дымоходные каналы внутри стен выкладываются в процессе строительства, когда у вас есть на руках проект и возможность в любой момент исправить огрехи. Если частный дом уже построен, организовать отвод продуктов горения сподручнее дымоходами сэндвич, надо только решить, прокладывать трубу внутри или вынести за пределы здания. Второй вариант наиболее предпочтителен при условии, что котел расположен неподалеку от внешней стены.

Что касается монтажа коаксиальных труб, то к нему предъявляются такие же требования. Горизонтальный участок не должен быть длиннее 3 м, а расстояние до сгораемых конструкций – 25 см. Чтобы при сильных морозах конец газохода не обледеневал от конденсата, внутренний канал необходимо выпустить на 5—10 см дальше наружного.

Выбор дымохода для газового котла

При выборе дымохода для газового котла необходимо учитывать некоторые особенности  устройства и параметры отходящих газов котла, а также принимать во внимание суровость зимнего климата. Иначе,  хозяин дома получит проблемы. Вот некоторые «сюрпризы», которые могут ждать домовладельца.

Температура дымовых газов газового котла обычно не превышает 200 оС.  Кроме того, большую часть времени котел работает с пониженной мощностью, что еще больше уменьшает температуру отходящих газов.

Стальной дымоход, размещенный снаружи, на фасаде дома, часто плохо прогревается. В результате конденсат на стенках дымохода стекает вниз, в конденсатосборник, и там замерзает. Отвод конденсата блокируется льдом. Конденсат накапливается, его уровень поднимается, и вода из дымохода начинает поступать в топочную камеру котла.

Для дымохода, расположенного снаружи, необходимо устраивать обогрев зоны сбора конденсата.

Еще одна популярная схема дымоудаления для газового котла с вентилятором выглядит так: отходящие газы удаляются через вертикальный канал дымохода, а для притока воздуха прокладывают горизонтальную трубу и выводят её по кратчайшему маршруту сквозь стену дома, на фасад. При не работающей горелке котла, из-за наличия в дымоходе естественной тяги, холодный воздух с улицы засасывается по короткой трубе воздухозабора в камеру сгорания котла. Внутренние части котла обледеневают и выводят из строя систему контроля дымоудаления. Вода в теплообменнике замерзает и разрушает его.

О проблемах работы в суровом климате коаксиальных дымоходов газовых котлов читайте в этой статье выше.

Принципиальная схема двухканальной системы дымоудаления газового котла с принудительной циркуляцией отходящих газов

В суровом климате для газового котла с принудительным отводом газов надежней всего работает  двухканальная схема дымоудаления. Один вертикальный канал служит дымоходом, а другой вертикальный канал является воздухозаборником. Для стабилизации притока воздуха и устранения естественной тяги через котел, канал дымохода в самой нижней части соединяют с каналом воздухозабора перемычкой — байпасом.

Купить или сделать самому

Купить дымоход для бани проще, чем правильно сделать его самому. Но проще не значит лучше, тем более если есть необходимый навык, свободное время и желание сэкономить. При грамотном подходе сделать хорошую конструкцию не составит большого труда. Можно воспользоваться компромиссным вариантом: какие-то элементы изготовить самостоятельно, а отдельные сложные узлы купить.

Примерная цена

Сколько стоит труба для бани, зависит от количества предложений в конкретном регионе страны, какие размеры имеет сама баня и т.д.

Собрал среднерыночные цены, чтобы можно было сделать предварительные расчеты.

Материалы изготовления

Поскольку дымоход во время эксплуатации прогревается до 500°C и выше, его стенки должны быть изготовлены из огнеупорных материалов.

К таким в полной мере можно отнести:

  • асбестоцемент;
  • кирпич;
  • металл;
  • стекло;
  • керамику.

Каждый из этих материалов по-своему хорош. Но чаще всего для создания дымоходов используется всего 3 из них.

Из подобного материала делаются дымоходы

Кирпичные конструкции

Кирпич уже давно используется для создания систем отведения дыма. Он прекрасно зарекомендовал себя в сочетании с традиционными каменными печами. Неудивительно, что его стали использовать при создании дымоходов к современным твердотопливным котлам.

Кирпичная конструкция может иметь сложную конфигурацию с множеством дополнительных каналов. Но все они сходятся к одному месту: насадной трубе. К последней подключается котел.

  1. Насадная труба выкладывается в соответствии с порядковой схемой. Она никогда не доходит до потолка. Обычно оставляют несколько свободных рядов. Их число зависит от размеров котла и расстояния до потолочного перекрытия.
  2. Насадная часть дымохода переходит в распушку. Последняя представляет собой расширение внешнего диаметра трубы, но при этом внутренний размер дымохода не изменяется. Распушка нужна для сохранения тепла внутри системы и защиты прилегающих горючих материалов.
  3. За распушкой идет стояк. Его диаметр не меняется при прохождении через этажи и чердак. Лишь при подходе к стропилам внешние размеры вновь увеличиваются, но всего на половину кирпича. Расширенная часть стояка называется выдрой. Она защищает чердачное помещение от осадков, которые могут проникнуть в щель между трубой и кровлей. Также она защищает от жара стропила.
  4. В верхней части дымоходной системы выдра переходит в трубу, которая имеет одинаковое сечение со стояком.
  5. Сверху канал трубы закрывается колпаком. Он предотвращает попадание внутрь осадков и мусора.

Кирпичный дымоход также пользуется популярностьюДымоходы из кирпича очень надежны. Они легко выдерживают нагрев до 850°C. Этого с лихвой хватает твердотопливному котлу. К сожалению, внутреннюю поверхность отводящего дым канала нельзя назвать ровной. Поэтому внутри будет скапливаться много сажи. Решается проблемой вставкой внутрь металлической трубы подходящего сечения или специального полимерного рукава.

Металлические дымоходы

Их изготавливают из стали или нержавейки. Стальные трубы используют значительно реже, поскольку они сильнее подвержены коррозии из-за влажности и температурных перепадов. Нержавейка стоит дешевле и служит дольше. В магазинах можно найти самые разные комплектации таких дымоходов.

Главное преимущество металлических систем в том, что их при необходимости можно модифицировать. Например, внутрь трубы можно поставить шибер для дымохода, позволяющий управлять тягой.

Иногда этот элемент не позволяет улучшить тягу. Значит, проблема кроется в недостаточно плотном прилегании стыков дымохода. Это очень опасно, ведь угарный газ может начать проникать в помещение. Впрочем, такая проблема выясняется, как правило, сразу после сборки системы, и устранить ее несложно.

В последнее время набирают популярность так называемые сэндвич-дымоходы. К ним прибегают при выведении труб через стену. Их не нужно дополнительно изолировать, поскольку теплоизоляция находится у них внутри.

У сэндвич-труб есть существенный недостаток — небольшой срок службы. Стоит добавить сюда высокую стоимость, и получается не совсем привлекательная покупка.

Из преимуществ следует отметить:

  1. Гладкую внутреннюю поверхность.
  2. Устойчивость системы к коррозии.
  3. Простоту обустройства.
  4. Компактные размеры.

Собственно, из-за этих качеств такое решение и стало популярным. Сэндвич-трубы устанавливаются как внутри здания, так и снаружи.

Керамические изделия

Дымоходы из керамики — идеальный выбор для котлов отопления на твердом топливе длительного горения. Они способны выдерживать нагрев до 900 °C. На керамике практически не образуется конденсат.

Внутренняя поверхность керамических труб мало чем уступает по гладкости металлическим дымоходам. В них почти не скапливается сажа. Но это только у качественных изделий. У дымоходов из плохой керамики структура пористая. Значит, она постоянно впитывает влагу и накапливает отложения сажи. Это достаточно быстро приведет к неисправности системы поэтому при покупке керамических труб нужно уделять пристальное внимание качеству материала.

К преимуществам керамики можно отнести:

  1. Устойчивость к коррозии. Этот материал химически нейтрален.
  2. Совместимости с любыми типами тт-котлов.
  3. Легкость монтажа и обработки.
  4. Хорошую аккумуляцию тепла, что ведет к снижению расхода топлива.
  5. Неплохую герметичность при правильной сборке.
  6. Большой срок службы.

Керамические трубы всегда трехслойные. Внутренний слой — непосредственно керамика. Средний слой — утеплитель. Обычное используют минеральную вату. Внешний слой — специальный кирпич, предназначенный для создания дымоходов.

Дымоход в многоквартирных домах

 Наличие собственного котла отопления в квартире — это неоспоримое преимущество для тех, кто живет в многоэтажных домах. Такое оборудование позволяет создавать индивидуальные условия для комфортного проживания людей вне зависимости от централизованных городских систем. К тому же подобное устройство систем отопления и водоснабжения является экономически выгодным, так как в данном случае отпадает необходимость строительства теплотрасс.

Дымоход в доме необходим для удаления продуктов горения при помощи эффекта тяги. В многоквартирных жилых домах применяются специальные коллективные дымоходы, проектирование и установка которых требуют профессионального подхода и производятся организациями, которые имеют разрешение на выполнение подобных работ.

Если в доме дымоход не был изначально заложен в проект при строительстве, то за монтажом автономных систем следует обращаться к проверенным компаниям.

Требования к коллективным дымоходам

В квартирах должны устанавливаться исключительно котлы с закрытыми камерами сгорания.

Трубы дымохода должны быть строго вертикальными, без сужений и изготовленными из прочных материалов, устойчивых к коррозионным и механическим воздействиям. Труба и вентиляционный канал должны находиться во внутренней стене здания для того, чтобы избежать уменьшения тяги и повысить экономию на изоляции и утеплении конструкций.

Если поместить стояк можно только в наружной стене, то нужно увеличить кладку стены при помощи пилястр. Расстояние от дымохода до поверхности стены при этом должно рассчитываться с учетом температурных перепадов на улице в разные сезоны года.

Труба не должна прокладываться через жилое помещение, также ее нельзя подводить к вентканалу. В коаксиальном дымоходе сочетаются функции удаления продуктов горения и вентиляции.

Источниками тепла являются индивидуальные теплогенераторы. Можно установить не более восьми на весь дымоход, по одному на этаж.

Различают две схемы монтажа:

  • С выводом в шахту. Одна труба помещается в канал отведения дыма, а другая — в канал для поступления свежего воздуха для поддержания горения.
  • С выводом на улицу. Это — простая схема устройства, имеющая недостатки только для климата с сильными морозами, так как может замерзнуть металлическая часть конструкции, и произойдет блокировка котла.

Компания VIVATEX предлагает коллективные дымоходы «VIVATEX-Трио» из нержавеющей стали. Специалисты помогут подобрать оптимальную конструкцию и рассчитают ее стоимость.

SkyscraperPage.com

База данных городов и зданий

Города по континентам

17 Торонто
Топ 10 городов
в нашей базе данных
# Highrises
Нью-Йорк 6,121 2,518
Сеул 2,283
Дубай 2,158
Токио 1,482
Гонконг
Киев 1,265
Чикаго 1,238
Шанхай 1,234
Лондон 1,128
0
Волгоград
# Highr ises
София 45
Нанкин 137
Sittard-Geleen 11
Coral21 371
Фунабаши 12
Стокпорт 23
Уайт-Плейнс 39
Анхелес 36

11
Сводка базы данных
126,789 Конструкции
7,148 Города

Контрольный список безопасности дымоходов – журнал Old House Journal

Когда дымоход выглядит так плохо, его плохое состояние очевидно.Признаки проблем с дымоходами в старых домах обычно гораздо менее заметны, но не в меньшей степени представляют собой угрозу их надлежащей работе или безопасности. (Фото: Марианна Хендерсон)

Дымовые трубы и камины – важнейшие архитектурные особенности, а также часть красоты и очарования старых домов. Однако, когда дымоходы выходят из строя из-за возраста или неправильного обращения, они могут угрожать безопасности здания и его жителей. Оценка состояния дымохода возрастом 80 лет и более часто представляет собой двухуровневый процесс: сначала определяется, правильно ли он построен, а затем исследуется, как он поживает в разные сезоны использования.Хотя большие или серьезно изношенные дымоходы лучше всего проверять профессионалом, владелец старого дома может многое сделать, чтобы оценить состояние старинного дымохода.

Старые дымоходы

Дымоходы, которые не эксплуатировались в течение длительного времени, имеют свои особые проблемы. Перед тем, как разжечь огонь, внимательно осмотрите дымоход и очаг, пользуясь этим контрольным списком. Если какое-либо состояние вызывает сомнения, обратитесь к профессионалу. Если состояние хорошее, переходите к контрольному списку «Рабочий дымоход».

  • Осмотрите дымоход на предмет целостности. Проверьте, нет ли трещин и оседания фундамента, выветривания кладки или свидетельств того, что дымоход уходит от дома.
  • Посмотрите внимательно на основание дымохода. Топка должна опираться на толстую армированную кладку, уходящую в землю. Фартук очага – в старых домах обычно консольный в полуарке – должен быть ровным и без серьезных трещин в проеме камина.
  • Проверьте, нет ли чрезмерного наклона над линией крыши.(Дымоходы имеют тенденцию наклоняться в направлении преобладающего ветра не из-за фактического давления ветра, а из-за эффектов сжигания серосодержащего топлива, которые увеличивают расширение швов раствора на подветренной стороне дымохода.) Незначительный наклон это скорее проблема внешнего вида, чем структурная, но если дымоход показывает признаки растрескивания и дисбаланса, его, возможно, придется демонтировать до уровня крыши и перестроить.
  • Убедитесь, что дымоход по крайней мере на 3 фута выше любой поверхности крыши в том месте, где он проходит через здание, и на 2 фута выше любой поверхности крыши в пределах 10 футов.Более короткие дымоходы плохо тянут или изрыгают живые искры.
  • На наружных дымоходах проверьте стойку на выветривание (там, где она расширяется в камин). Стеллажи можно защитить с помощью раствора, брусчатки или широкого плоского камня. Раствор должен заполнять каждую ступеньку кирпича.
  • Определите, есть ли футеровка дымохода. Хотя современные строительные нормы и правила необходимы для обеспечения безопасности, многие дымоходы в старых домах были построены до того, как они стали обычной практикой вскоре после 1900 года.Дымоходы без футеровки могли иметь испорченный раствор внутри дымохода и требовать облицовки (см. Контрольный список «Рабочий дымоход» ниже).
  • Проверьте, нет ли препятствий. Если дымоход прямой, посмотрите вверх и вниз по дымоходу, чтобы определить, прозрачен ли он. Если дымоход имеет изгибы, используйте дымовой тест (см. Контрольный список «Рабочий дымоход»). Найдите препятствия, привязывая веревку к тяжелому объекту (идеальным является вес оконной створки), а затем опускайте объект в дымоход, пока веревка не ослабнет. Измерение количества использованной веревки показывает расстояние до заглушки.Чтобы прочистить заглушку, закройте все отверстия камина, затем попробуйте приподнять объект на несколько футов и ронять его на препятствие, пока он не расколется. Устойчивые засоры (например, скопления упавших кирпичей) могут потребовать от вас прорыва стены дымохода.
  • Проверьте дымоход на предмет смешанного использования, например, электрических проводов, труб, телевизионных кабелей и других коммуникационных линий, которые проходят через дымоход, когда он не работает. Такие сюрпризы необходимо переместить до того, как дымоход можно будет снова ввести в эксплуатацию.
  • Проверьте, нет ли плохо заделанных отверстий в кладке, таких как трещины, заделанные кирпичными кусками и ватным алюминием, или неиспользуемый наперсток печи, закрытый металлической крышкой «круговой тарелки». Любой случай можно оклеить обоями, оставив контрольные выпуклости в качестве подсказки об их местонахождении. Такие сомнительные уплотнения могут пропускать опасные дымовые газы или взорваться при пожаре в дымоходе, пропуская дым и пламя в комнату.
  • Проверьте дверцу для очистки в основании дымохода.Эти двери необходимы для чистки и обслуживания, но никогда не использовались во многих старых дымоходах. Двери должны быть из железа или другого огнестойкого материала и должны плотно закрываться.
  • Проверьте внутреннюю часть дверцы для очистки. Сажа, листья, ветки и материалы для гнезд – нормальное явление для неиспользуемого дымохода, но большие отложения старого раствора и упавшего кирпича могут указывать на ухудшение кладки.

При осмотре дымоходов многих больших домов обращайте внимание на смешанные варианты использования, повороты в дымоходах и щели между дымоходами, которые могут вызвать опасный обратный отвод газов.(Иллюстрации: Роб Леанна)

  • Проверьте горловину (или верх) дымохода на наличие заслонки. Эти устройства уменьшают потери тепла и повышают эффективность камина, но многие дымоходы до 1900 года были построены без них.
  • Проверить работу заслонки. Мусор часто собирается на закрытых заслонках в неиспользуемых дымоходах и не дает им открыться. Чтобы удалить засорение, начните с рытья пазов в демпфере длинным инструментом, сгребая сажу и грязь. Процесс грязный, но в конечном итоге вы выкопаете яму в мусоре, создав сквозняк через дымоход, который поможет отвести пыль.
  • Убедитесь, что существует минимальный зазор 2 дюйма между отверстием топки и камином, отделкой или любым горючим материалом. Также обратите внимание на зазор не менее 2 дюймов между кладкой дымохода и обрамлением стены и потолка.
  • Осмотрите колпак дымохода. Между колпаком и любой футеровкой дымохода должен быть компенсатор. Колпачок, который наливается или закладывается непосредственно на футеровку, часто трескается или отслаивается, потому что футеровка не может расширяться и сжиматься. Также крышка должна быть правильно сконструирована с выступом и желобом для отвода воды.

Рабочие дымоходы

Дымоходы, подлежащие регулярному обслуживанию, следует проверять один раз в год. Рекомендуется весна, потому что отопительный сезон закончился и впереди теплая погода для ремонта, но побочные продукты горения еще свежи и не успели разъедать металл и строительный раствор.

  • Проверить дымоход на трещины; они могут указывать на повреждение кладки и утечку опасных газов и пламени. Осмотрите дымоход визуально на наружных и внутренних поверхностях.Чтобы оценить целостность дымохода, проведите дымовой тест: 1) закройте все известные отверстия в дымоходе, включая верхние; 2) поместите в камин источник дыма (небольшой дымный костер или дымовую шашку для обогрева); 3) ищите утечки – быстро идентифицируемые по струйкам дыма, просачивающимся через раствор.
  • Пощупайте наружные швы раствора перочинным ножом. Если какой-либо раствор рыхлый, крошится или легко выпадает более 3/4 дюйма при копании, возможно, вода попадает в дымоход.
  • Проверить состояние внутренних стыков раствора. Посмотрите на очаг в зеркало или через наперсток дымовой трубы. В дымоходе без футеровки коррозионное воздействие побочных продуктов горения буквально разъедает кладку изнутри, оставляя полупустые швы из раствора на стороне дымохода. Чтобы решить эту проблему, выполните замену футеровки дымохода, как правило, подрядчиком, использующим один из нескольких коммерческих процессов.
  • Проверьте дымоход над линией крыши на предмет ухудшения состояния гидроизоляции или открытой заделки там, где он встречается с кровлей.Поищите на чердаке пятна на стропилах или потолке – свидетельства протечек. Проверьте состояние сверчка – шатра между дымоходом и верхней стороной крыши. Закройте открытые швы качественным бутиловым, силиконовым или полиуретановым герметиком, совместимым с конкретным металлом.
  • Проверьте колпачок на наличие признаков теплового растрескивания, штормового повреждения или атмосферных воздействий.
  • Проверьте состояние футеровки дымохода. Футеровки из глиняной плитки, широко используемые с 1910-х годов, могут треснуть или расслоиться, иногда в результате пожара в дымоходе.На них также могут повлиять побочные продукты сгорания новых высокоэффективных теплоцентралей и газовых приборов. Каменная кладка и металлические облицовки новее, но также должны быть исследованы.
  • Осмотрите дымоход на предмет просачивания сажи или креозота через швы раствора. Исследуйте скрытые области, такие как чердаки и складские помещения, а также жилые помещения. Обычно виноваты дефектные облицовки и стыки раствора, но скопление креозота внутри дымохода также вероятно и является проблемой.
  • Включите заслонку и убедитесь, что она работает плавно.Проверьте, нет ли изношенных или отсутствующих шплинтов, соединяющих движущиеся части, и при необходимости замените их. Осмотрите опорную плиту и анкерный раствор; если трещина или отсутствует, затяните огнеупорным раствором.
  • Осмотрите зольную яму и очистите ее от золы.
  • Очистите дымоход от копоти и креозота. Обычно это профессиональная работа, особенно если дымоход очень грязный или его давно не чистили. На рынке представлено много щеток и устройств для чистки дымоходов, но основной процесс остается прежним: счистка сажи и других отходов горения со стенок дымохода сверху вниз, а затем удаление остатков пылесосом из очага и дымовой полки.
  • Проверьте дымовую решетку на наличие сажи и мусора, особенно после очистки. – Осмотрите коуши дымохода (и любую установку печки). Гильзы ни в коем случае не должны выступать в пространство дымохода, где они будут препятствовать сквозняку, но они должны полностью проходить через стенку дымохода и останавливаться на одном уровне с внутренней поверхностью.
  • Если в каминах установлены дровяные или угольные печи, соединительная труба должна продолжаться внутри дымохода, по крайней мере, до начала футеровки дымохода.Однако печи не следует устанавливать в дымоходах, где площадь поперечного сечения дымохода более чем в три раза превышает площадь поперечного сечения дымовой трубы.

Вам нужна дополнительная информация об исторических очагах? Сделайте комплимент своему старому дому репродуктивным камином.


Теги: дымоходы и аксессуары для дымоходов камин OHJ Ноябрь / декабрь 2001 г. OHJ Staff Old-House Journal Роб Леанна

Журнал Old House

Основанный в 1973 году журнал Old House Journal является авторитетным авторитетом в области реставрации старых домов, традиционных стилей домов, старинных кухонь, реставрации ванн и кухонь, проектов «сделай сам», садов и озеленения и многого другого – от колониального и викторианского периода до искусства. Ремесла и современные дома середины века.

Ещё из этой категории

Рекомендации по продукту

Вот некоторые расходные материалы и продукты, которые мы считаем необходимыми. Мы можем получать комиссию с продаж по нашим ссылкам; однако мы тщательно отбирали эти продукты с учетом их полезности и качества.

Очистка дымоходов – Дымоход Emerald City

Зачем чистить и проверять дымоходные системы?

Профилактическое обслуживание всегда более рентабельно, чем ремонт, которого можно было бы избежать.Ежегодные проверки имеют решающее значение для регулярно используемых дымоходов, но даже если они используются время от времени, дымоходную систему (прибор, любую необходимую соединительную трубу и сам дымоход) следует регулярно проверять и при необходимости очищать. Дымоходы, если они не обслуживаются регулярно или, как минимум, не проверяются, они подвержены скоплению креозота, заражению бурундуками или птичьими гнездами, засорению и т.п. Доверьтесь известному местному специалисту, чтобы убедиться, что ваш дымоход работает с максимальной эффективностью и не содержит всего, что может вызвать проблемы с вытяжкой дыма, что может нанести вред как вашему дому, так и здоровью вашей семьи. Emerald City Chimney выполняет 20-точечный осмотр, чтобы гарантировать безопасность и правильную работу вашего дымохода, и очищает его только в случае крайней необходимости, экономя ваши расходы. И наши конкурентоспособные цены на чистку адаптированы к вашему типу камина. Доверьтесь Emerald City Chimney для чистки дымохода!

Осмотр и очистка:

  • Определить целостность дымохода для всех видов топлива
  • Выявление проблем на раннем этапе – до того, как они вызовут дорогостоящие проблемы
  • Показывать изменения с течением времени – например, регулярно посещать стоматолога
  • Успокойте
  • Сэкономьте деньги, избавьтесь от хлопот и потенциальных судебных исков, если недвижимость продается или сдается в аренду
  • Очень аккуратные – без беспорядка гарантируем
  • Доступны по цене – проверка безопасности из 20 пунктов стоит всего 69 долларов.95, и техник выполнит чистку только , если во время осмотра будет определено, что он нужен вашему дымоходу. Инспекция безопасности охватывает все, от низа камина до самого верха дымохода, и включает в себя дополнительные функции, такие как проверки дымовых извещателей, крыш и желобов.
  • Чистки тоже доступны по цене!
    • Стоимость стандартной чистки камина составляет 179,95 долларов США
    • Вставки для деревянных печей с вкладышем или дверцей для очистки – 189,95 долл. США
    • Дровяные топки для печей без облицовки или дверцы для чистки, или любая чистка, требующая двух специалистов, начинается от 299 долларов.95.

Схема дымохода

На этой схеме показан типичный дымоход.

  • Красная область – заглушка дымохода.
  • Синяя область – корона.
  • Зеленая зона – пример лайнера.
  • Оранжевая область – это плитка дымохода.

Чтобы запланировать осмотр или очистку дымохода, по телефону
позвоните нам по телефону 206-522-0290 или 425-821-6136.

Вы также можете нажать здесь, чтобы связаться с нами или запросить смету.

Примеры и схемы типичных установок PelletVent Pro

Планирование установки

1. Обратитесь к схеме типовой установки PelletVent Pro на этой странице, чтобы ознакомиться с некоторыми стандартными установками PelletVent Pro и необходимыми компонентами.
2.Для горизонтальной заделки вам потребуются настенный наперсток и горизонтальная заглушка. Заглушка
должна быть установлена ​​с зазором 6 дюймов до внешней стены (другие зазоры см. В инструкциях по установке
изготовителя прибора).
3. Для вертикальной заделки вам понадобится опора для потолочного собора или опора для плоского потолка
, Изоляционный экран чердака (при прохождении через чердак), гидроизоляция, штормовой воротник и вертикальный колпак

4. Определите необходимую длину трубы PelletVent Pro.Для вертикальной заделки измерьте уклон крыши и выберите соответствующий оклад. Требуемая минимальная высота над крышей составляет 12 дюймов.
5. Для топок на гранулах в каменных каминах потребуется гибкая труба, чтобы воздухозаборник проходил через дымовую полку
. Для перехода от PelletVent Pro к существующим DuraPlus, DuraPlus HTC или
DuraTech Chimney, доступен переходник для дымохода
6. Для вертикального подъема PelletVent Pro снаружи дома необходимо использовать стенные ремни с интервалом 4 фута для обеспечения надлежащей поддержки.
7. Убедитесь, что прибор и система вентиляции соответствуют всем требованиям минимального расстояния до горючих материалов.

Важно: Всегда руководствуйтесь здравым смыслом и добром. строительно-монтажных работ и соблюдать все местные правила пожарной безопасности. Найдите время, чтобы прочитать пеллетная печь / инструкция по установке и установка Инструкции для Dura-Vent PelletVent Pro.Если вы не уверены в каких-либо проблемах с установкой, которые мы рекомендуем проконсультироваться с лицензированным подрядчиком, служащий здания или начальник пожарной охраны.
Полезная информация
  • Внутренний диаметр трубы должен соответствовать размеру розетки прибор.Для установок, которые требуется 4-дюймовая вентиляция и прибор имеет выход 3 дюйма, используйте усилитель Адаптер 3 ”-4”.

  • Проверить прибор инструкция по установке производителя чтобы подтвердить, какие типы конфигураций вентиляции разрешены (т.е. горизонтальная вертикальная, перетяжка дымохода и др.). Также проверьте для любых вентиляционных ограничений, таких как максимальный горизонтальный ход, минимум и максимальный вертикальный подъем, не более офсет и др.

  • Избегайте длинных пробежек и чрезмерное использование локтей.Ссылаться на производитель прибора
    за минимум Конфигурации подъема и максимального пробега
    для системы вентиляции.

  • Используйте одиночную тройку с Тройник для очистки, облегчающий очистку
    . Рекомендуется использовать тройник с задней стороны прибора
    .

  • Поддерживать минимум 1 “зазор (воздушное пространство) от вентиляционного отверстия труба к горючим. Используйте надлежащую поддержку и укрепляющие.

Типовые установки PelletVent Pro

Обозначение компонента
Схема №

Компонент

1

Заглушка вертикальная

2

Грозовой ошейник

3 мигающий

4

Держатель потолка собора

5 Труба прямая
6 Колено 45 °
7 Адаптер устройства
8 60 дюймов, гибкая длина
9 Колено 90 °
10 Заглушка горизонтальная
11 Наперсток настенный
12 Противопожарная втулка для потолочной опоры
13 Тройник с заглушкой для чистки
14 Настенный ремень
15 Изоляционный экран чердака

M&G DuraVent не предоставляет гарантий в отношении следующих профессиональных продукты, если такие продукты не установлены обученным специалистом установщик: DuraTech®, DuraPlus HTC®, DuraChimney® II, PelletVent Pro®, DirectVent Pro®, FasNSeal®, FasNSeal® W2, FasNSeal® Flex и PolyPro®, а также M&G DuraVent’s продукты для переброски, включая DuraLiner®, DuraFlex® (SW, Pro, 316, 304) и Ventinox®.

• Любой продукт M&G DuraVent, проданный неутвержденным веб-сайт не подлежит гарантии.

• Любой покупатель, который купил товар у неутвержденный веб-сайт не получит техническую помощь или при поддержке M&G DuraVent.

• Любой веб-сайт, несовместимый с этим Интернетом. В политике продаж не допускается использование товарных знаков M&G DuraVent. и зарегистрированные свойства, и мы получим уведомление об их удалении. немедленно.DuraVent оставляет за собой право требовать соблюдения своих интеллектуальных права собственности в отношении лиц, не соответствующих этому Интернету Политика продаж.

Как работает дымоход? Узнайте о каждой части Chimey!

Дымоходы нужны не только для каминов, но и для всего, что сжигает уголь, масло, дрова или газ. Дымоход предназначен для удаления из воздуха углекислого газа и других побочных газов. Правильно работающий дымоход имеет важное значение для вашей безопасности .Американский институт безопасности дымоходов рекомендует проверять дымоход, камин и вентиляционные отверстия не реже одного раза в год. Если вы подозреваете, что у вашего дымохода есть проблемы, или если вы не проверяли его в прошлом году, свяжитесь с нами здесь или позвоните нам по телефону (781) 893-6611.

Почему важно понимать дымоход

Информация о различных частях дымохода и их функциях поможет вам выявить проблемы и лучше узнать о потенциальных угрозах безопасности.Однако важно, чтобы ваш дымоход ежегодно осматривал эксперт, поскольку у профессионалов есть опыт и оборудование для полного осмотра дымохода, что поможет сохранить ваш дом в безопасности и эффективности. Чтобы понять, как работает дымоход, полезно рассмотреть каждую часть дымохода и ее функции.

Анатомия дымохода

Кирпичи

Кирпич дымохода в хорошем состоянии обеспечивает структурную целостность и эффективность всего дымохода.Кроме того, если кирпичи в плохом состоянии, вполне вероятно, что сквозь них просочится влага, что может вызвать рост плесени или грибка и общий ущерб.

Заглушка дымохода

По сути, колпак дымохода – это шляпа, закрывающая дымоход, чтобы защитить его от атмосферных осадков и мусора, такого как листья и ветки. Заглушки дымоходов часто имеют сетку вокруг них, которая предотвращает попадание в дымоход таких животных, как птицы и белки. Эта сетка также может помочь защитить ваш дом от пожаров, поскольку действует как искрогаситель.

Корона дымохода

Коронка дымохода – это бетон, который покрывает верх дымохода и предотвращает попадание воды в дымоходную систему. Его часто путают с колпаком дымохода. Коронка дымохода закрывает большую часть дымохода, а крышка дымохода закрывает дымоходы, которые остаются открытыми для вентиляции.

Дымоход

Дымоход – это туннель, через который дым и выхлопные газы выходят из дома. Важно, чтобы дымоход был облицован.Вам интересно, как почистить дымоход? Поскольку сажа представляет собой опасность возгорания, важно ежегодно ее проверять, а при необходимости – выметать ее профессионалами.

Заслонка дымохода

Заслонки дымохода расположены прямо над топкой и помогают контролировать вентиляцию. Они также закрывают дымоход, когда он не используется, что предотвращает попадание холодного воздуха. Заслонка дымохода должна быть открыта, когда камин используется, и может быть закрыта, когда камин не используется.

Вкладыш дымохода

В Best Chimney в Бостоне мы устанавливаем вкладыши для дымоходов из алюминия, нержавеющей стали и полипропилена (ПВХ). Вкладыши дымохода не только защищают от теплопередачи от вашего камина, но и удерживают дымовые газы, выделяемые вашим отопительным оборудованием, и выводят их вверх и наружу .. Когда в облицовке есть трещины, необходимо сразу же заменить облицовку дымохода. перед тем, как снова использовать дымоход.

Дымовая камера

Дым, прежде чем попасть в дымоход, проходит через дымовую камеру.У этой зоны наклонные стены, чтобы дым мог попасть в дымоход. В коптильной камере также есть дымовая полка, которая служит для сбора влаги и мусора, которые могут проникнуть извне.

Обшивка дымохода

Дымоход находится в месте соединения дымохода с крышей. Он может быть изготовлен из алюминия, меди, стали или свинца. Важно, чтобы оклад дымохода был в хорошем состоянии, поскольку он защищает дымоход, крышу и находящиеся под ней помещения от влаги.

Камин

Самое главное, очаг и топка – это те части вашего камина, в которых разжигается огонь. Очаг – это пол камина, а топка – это место, где горит огонь.

Понимание того, как работает ваш дымоход, поможет вам не отставать от регулярных проверок и поддерживать безопасный, эффективный и эстетичный дымоход в вашем доме. Если вы подозреваете, что в вашем дымоходе возникла проблема, или если вы не проверяли его в течение последнего года, позвоните нам по телефону (781) 893-6611 или нажмите здесь, чтобы связаться с нами.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
