ГОСТ. Что это такое? Как пользоваться дюбелями для плинтуса и другими видами? Расчет веса. Как забить потайной дюбель?

При выборе прочного и надежного крепления конструкции на монолитную поверхность стены, потолка или пола чаще всего обращаются к применению дюбелей. Этот вид крепежа по своим свойствам удерживать большие нагрузки конструкций при правильном выборе сравнивают по надежности с анкерными болтами. Дюбельные крепления сегодня выпускаются в различных модификациях и имеют разные параметры по диаметру и длине. Ориентируясь на вид дюбеля-гвоздя, различаются и способы его установки.

Что это такое и для чего нужны?

Дюбельное крепление является способом монтажа различных предметов или конструкций к монолитным твердым поверхностям – в этом и состоит его назначение. Он отлично работает на бетонной, кирпичной или каменной поверхности, а также может быть применим для гипсокартона и керамики.

Внешне дюбель-гвоздь выглядит, как приспособление, которое сочетает в себе 2 компонента: дюбельную конструкцю из пластика и шурупа. Конструктив определенных разновидностей дюбельного каркаса имеет ограничитель, выполненный в виде манжеты, который необходим, чтобы при забивании дюбеля в стену приспособление не утапливалось в подготовленной лунке. Ограничитель может быть различной модификации – округлой, в виде цилиндра или потайного типа.

Установить дюбельный крепеж внутри стены можно при использовании молотка, при этом монтажный процесс прост и не занимает много времени. Этот вариант крепления применяется для монтирования систем из гипсокартона, для установки плинтуса или кабель-канала, подвешивания полок, шкафов и много другого.

Дюбель-гвоздь выполняет надежный крепеж только в прочных монолитных структурах, его нецелесообразно использовать для ячеистого бетона или пустотелого кирпича.

Объясняется это тем, что у дюбеля-гвоздя нет такой распорной составляющей, которая бы помогла ему закрепиться в рыхлом материале.

Технические характеристики

Качество дюбельного крепежа регламентируется нормативами ГОСТ, но при его изготовлении этот регламент допускает изменение некоторых технических параметров. Например, возможно изменение диаметра, строения, длины или веса этого изделия.

Несмотря на такие допуски, существуют нормы, которые должны быть строго соблюдены каждым изготовителем.

  • Дюбель-гвоздь выпускают из стального стержня, тип сплава которого является устойчивым к механическим нагрузкам. По Роквеллу твердость материала составляет не менее 54-56 HRC.
  • У стержня корпуса шурупа допускается кривизна. В норме, если стержень шурупа меньше 50 мм, искривление может быть на 0,1 мм, а если стержень размером более 50 мм, разрешенное искривление бывает и до 0,15 мм.
  • Притупленность острого кончика у гвоздя может быть не выше 0,8 мм, при этом кончик шурупа должен равномерно переходить в тело стержня, не образуя при этом трещин, зазубрин или закатов.
  • У гвоздя на рабочей поверхности стержня допустимо наличие следов, оставшихся от зажимных устройств при обработке. Острие у изделия может иметь несколько граней.
  • Если на дюбеле есть рифление, то шаг между гранями составит до 0,8 мм, а глубина между гранями не должна превышать 0,15 мм.
  • Некоторые модели дюбеля-гвоздя имеют шайбу, которая на корпусе изделия размещается довольно плотно, при этом усилие по сдвигу этой шайбы не должно быть ниже 0,3 кН.
  • Крепеж изготавливается с покрытием из цинка, толщина которого должна быть не менее 6-7 мкм. Нанесение на поверхность гвоздя цинкового слоя выполняется катодным методом.

Что касается иных характеристик, то их изменения могут быть осуществимы только согласно обоснованным и согласованным техническим регламентам.

Обзор видов

Варианты изготовления дюбеля-гвоздя могут быть с наличием резьбовой нарезки или без нее, его дюбель делают в виде пластикового корпуса с потайной манжетой или цилиндрической формы. Сам гвоздь снабжен шляпкой, которая чаще всего имеет грибовидный контур. По длине стержня гвоздь имеет спиралевидную нарезку, а если гвоздь забивной – то его поверхность может быть гладкой, и в конструкции крепежа нет пластикового цилиндра. Такой вид классифицируется как огнестойкий, так как металл при отсутствии пластика не поддерживает горение. Некоторые модели дюбеля выпускают с насаженными шайбами. Сама шайбообразная проставка изначально находится на конце тела гвоздя, а при монтаже она сдвигается в сторону шляпки – такой крепеж является наиболее прочным к воздействию нагрузок.

Дюбели-гвозди классифицируются по способу монтажа.

  • Монтаж с применением обычного молотка – этот метод является ручным. Корпус гвоздя бывает с резьбой – тогда его вкручивают с использованием отвертки, или с гладкой рабочей частью – тогда его забивают при помощи молотка. Гвоздь с резьбой при необходимости впоследствии можно выкрутить и демонтировать, а изделие без резьбы демонтировать очень сложно, иногда просто невозможно.
  • Монтаж с применением строительно-монтажного пистолета – в этом случае строение гвоздя отличается наличием специальной манжетки, но у него нет распорного цилиндра из пластика.
    Такое изделие позволяет выполнять быстрый монтаж и сможет выдержать большие нагрузки.

Есть множество разновидностей креплений по материалу применения.

  • Для стен из ячеистого бетона – конструкция дюбеля снабжена ребрами в форме спиралей, которые расклиниваются в момент забивания крепежа в подготовленное отверстие.
  • Для кирпичной кладки или бетонного монолита
    – применяются нейлоновые дюбели для работы с бетоном или кирпичом, могут выдерживать до 450 кг нагрузки. У этих моделей дюбели могут быть как с резьбой, так и без нее, диаметр находится в диапазоне 2-16 мм.
  • Для щелевого с пустотами или твердого массива – такой крепеж имеет большую длину, которая составляет 60-360 мм. Конструкция распорного элемента у дюбеля выполнена так, что при вхождении в пустотелую основу гвоздь-дюбель сможет зацепить несколько перемычек внутри материала, тем самым обеспечивая прочную сцепку.
  • Для обрешетки – такие дюбели называют дистанционными, и они дают возможность закреплять конструкцию обрешетки с небольшим отступом от поверхности стены. Такая дистанция колеблется в пределах 1-30 мм. Дюбель разделен на 2 части, одна из которых предназначена для рейки конструкции, а вторая – для стены. Обе части соединяются при помощи шурупа.

Таким методом удается достичь компенсации неровностей стены и получить равномерное закрепление конструкции.

  • Универсальный крепеж – его устройство способно самоопределяться внутри поверхности при монтаже. Если фиксация произошла в плотный материал, то корпус дюбеля расширяется, а если монтаж осуществляется в пустотелом материале, то при попадании в область пустот конструкция выпирает и примыкает к опоре.
  • Для поверхностей с небольшой толщиной – с этой целью используются конструкции дюбеля, выполненные из металла.
    При монтировании стального гвоздя каркас из металла вспучивается и прочно примыкает к области тонких стенок материала.
  • Для реечных направляющих, напольного плинтуса, стеновой обрешетки – применяется гвоздевой тип дюбеля. Он незаменим в тех случаях, когда требуется выполнить множественный монтаж крепежных узлов. Гвоздь крепления у такого приспособления обустроен специальной накаткой. Рабочую часть шурупа при монтажном процессе вставляют совместно с дюбелем в подготовленное отверстие через обрешетку или рейку, а затем вколачивают эту пару молотком.

После выполнения крепежного узла демонтировать его при необходимости уже не получится.

  • Для подвесных потолочных конструкций – применяется специальный крепеж, называемый «бабочка», который работает по поверхности, имеющей пустоты. При монтировании, проходя первый плотный уровень материала, под действием пружинного механизма дюбель раскрывает свою систему, тем самым упираясь в конструкцию обшивки изнутри. Дюбель-бабочка снабжен крючкообразными выступами и имеет резьбу.
  • Для тяжеловесных подвесных изделий – структура дюбеля применяется для работы с бетонной и кирпичной поверхностями в ситуациях, требуемых закрепить на рабочей поверхности тяжелые ворота или иные изделия. Такой анкерный дюбельный крепеж сможет выдержать многотонную нагрузку.
  • Для пенобетона и гипсового картона – выпускаются как нейлоновые, так и виды из металла, которые имеют острие рабочей части в форме сверла, а также на стержне их тела имеется резьба. Подобные дюбельные крепежи не требуют высверливания отверстий. Например, когда нужно закрепить акустический материал, всю конструкцию вкручивают при помощи отвертки или шуруповерта.
  • Для твердопенного бетона или фиксации теплоизоляции – для применения дюбеля отверстия в материале предварительно не делают, а сам крепеж забивают без гвоздя.
  • Для кирпича со щелевыми пустотами – применяется инъекционный вид дюбельного крепежа. Он работает при вставленном в подготовленное отверстие сетчатом анкере, куда затем вбивают дюбель, после чего к нему с помощью шприцевого приспособления вводят затвердевающий состав. Под действием клеящего вещества сетка анкера разрушается, и на этом месте образуется круглый анкер.

По форме бортика или головки дюбель-гвоздь бывает 3-х видов:

  • цилиндрической формы;
  • с потайным типом головки;
  • широкой грибовидной формы.

Различные материалы рабочих стеновых или потолочных поверхностей требуют основательного подхода в выборе крепежного приспособления. Кроме того, от вида выполнения работ зависит и размер самого дюбеля-гвоздя.

Размеры и вес

Для удобства применения производители выпускают дюбельный крепеж в различных размерных вариантах. Параметры у этого изделия маркируются при помощи двух цифр. Например, 10 на 80, а также 30 на 6 или 8 на 160 – первая цифра в этом случае показывает величину диаметра в миллиметрах, а вторая цифра укажет на длину дюбеля. Параметры дюбеля по диаметру находятся в пределах от 5 до 23 мм, что касается длины, то она находится в границах от 10 до 160 мм, хотя бывают изделия и длиной 200 мм, например, дюбель-гвоздь 10х200 мм.

Самыми ходовыми размерами для бытового применения считается крепеж 6х40, 5х50 или 5х60 мм, а также 6х60 мм. Для промышленного применения нередко в ход идут дюбели размером 8х160 мм. Приобретая дюбель-гвоздь, потребитель сталкивается с тем, что нередко их продают на вес, и масса изделий для оптовой или мелкорозничной закупки указывается не за 1 единицу крепежа, а за 1000 дюбелей.

Вес изделия напрямую зависит от его диаметра и длины, хотя во многих строительных магазинах дюбель-гвоздь продается и поштучно либо небольшими партиями.

Советы по выбору

Чтобы правильно подобрать дюбель-гвоздь, необходимо понимать, какую нагрузку предстоит выдерживать креплению, и для чего оно будет предназначаться. Чаще всего дюбельный крепеж используется для работы с бетонным материалом в виде плотного монолита. Рассмотрим рекомендации специалистов по подбору крепежа.

  • Если потребуется вешать кухонные шкафы или иные предметы с довольно большим весом, то необходимо запастись креплением, длина которого будет как минимум 85 мм.
  • При выполнении крепежа для плинтуса, для кабель-канала, для изоляции стен тем или иным материалом, а также для фиксации конструкций, расположенных горизонтально, длина дюбельного крепления выбирается от 30 мм, а его диаметр берут от 6 до 10 мм.
  • Для монтажа подвесного потолка, а также для ПВХ-конструкций или монтажа приборов освещения – словом, для тех изделий, где нагрузка идет с нижней части конструкции, используются дюбельные крепления, у которых имеются распорные усики или насечки, нанесенные на рабочем корпусе.
  • Если требуется подобрать дюбельный крепеж под уже готовое отверстие в материале, то следует помнить, что размер у диаметра отверстия и дюбельного крепежа должен быть равным. В случае когда диаметр отверстия будет больше, чем у дюбеля, качественного и надежного крепежа не получится, так как дюбель расшатается и выйдет со временем.
  • В стенах из пенобетона дюбельное крепление может стать своеобразным смягчающим прокладочным материалом. В этом случае нужно, чтобы такой крепеж плотно был закреплен в материале, а нагрузка веса удерживаемой конструкции равномерно распределялась по всем крепежным узлам, то есть по остальным дюбелям.

Опытные мастера-монтажники считают, что для старой бетонной стены лучше всего использовать универсальный тип крепления, так как в бетонном монолите могут неожиданно обнаруживаться незаполненные пустоты. Что касается размера и диаметра дюбеля-гвоздя, то, чем больше подразумевается на него нагрузка, тем толще и длиннее должен быть крепеж.

Особенности крепления

Пользоваться крепежом в виде дюбеля-гвоздя при наличии минимальных навыков работы с электродрелью и молотком довольно просто. Устанавливать крепления для бытовых нужд вполне можно своими силами, не приглашая к выполнению этих работ наемных мастеров. Прежде чем начать крепить, нужно выполнить расчет количества дюбелей, их диаметр и размер. Для выполнения работы потребуется применение молотка, электрической дрели с победитовым сверлом либо перфоратора с буром, а также нужно приготовить и выбранное количество дюбелей-гвоздей. Чтобы правильно использовать крепеж, нужно знать, закручивать придется дюбельный крепеж, или его нужно будет забить.

Для различных материалов особенности крепления дюбеля будут различны.

На кирпич

В намеченном участке стеновой поверхности выполняется отверстие, причем, во избежание образования трещин в теле кирпича, сверлить начинают на низких оборотах дрели, постепенно их увеличивая, но только тогда, когда глубина отверстия достигнет 8-10 мм. Перед монтажом дюбельного крепления из отверстия удаляют пыль и мелкую кирпичную крошку, а затем вбивают дюбель при помощи молотка.

На бетон

Область для отверстия размечается при помощи кернера, после чего берут перфоратор и высверливают отверстие до требуемой глубины. Диаметр сверла или бура для сверления требуется взять равным диаметру дюбельного крепежа. Что касается длины отверстия, то ее делают на 5-6 мм длиннее, чем сам выбранный вами дюбель. Далее из отверстия удаляют пыль и осколки материала при помощи бытового пылесоса. Затем дюбель забивают молотком в отверстие, а сам шуруп вкручивают либо забивают в конструкцию дюбеля. Забивая шуруп, нужно оставить 3-5 мм его свободного края головки для того, чтобы осуществить подвешивание монтируемой конструкции.

На гипсокартон

При работе с этим хрупким материалом от монтажника требуется большая аккуратность. Сначала в гипсокартоне выполняют отверстие нужных длины и диаметра, а затем до упора вводят дюбельный крепеж, легонько постукивая по его шляпке молотком, после чего требуется вкрутить шуруповертом шуруп в конструкцию дюбеля. При работе с гипсокартонными поверхностями нужно соизмерять массу закрепляемой на них конструкции.

Если она довольно большая и тяжелая, то применять дюбель-гвоздь не рекомендуется, так как этот вид крепления разрушит материал под действием веса закрепленной на них конструкции.

На керамическую плитку

Во время монтажных работ к керамическому материалу следует относиться бережно, так как он обладает повышенной хрупкостью. На поверхности плитки отмечают место для сверления отверстия, далее берут сверло по металлу и выполняют углубление 0,5 мм, то есть снимают слой эмали. Далее берут электрическую ударную электродрель и сверлят отверстие нужной глубины. В отверстие ставят до упора конструкцию дюбельного крепежа и закручивают шуруп.

Перечисленные способы монтажа подразумевают то, что дюбель-гвоздь будет вкручен или забит в рабочее отверстие. Но, помимо этих вариантов, существует еще один способ монтажа дюбельного крепления. Чтобы осуществить его, потребуется взять специальный строительно-монтажный пистолет, с помощью которого конструкцию «пристреливают» к рабочей монолитной поверхности. Чаще всего это применяется для бетона. В работе используют специальный дюбель, который оснащают особой шайбой, отвечающей за плотную посадку крепежа в стене. Строительно-монтажный пистолет имеет своеобразное устройство, которое после нажатия на спусковой курок выстреливает дюбель в стену, и это действие перемещает шайбу с конца дюбельного крепежа к его шляпке, надежно фиксируя крепление в стене.

О том, как установить дюбель-гвоздь в стену, смотрите в следующем видео.

металлический крепеж и размеры крепления, анкер и гвоздь по гипсокартону

Вот уже много лет гипсокартон занимает одно из лидирующих мест среди материалов для обшивки стен. И чтобы отделка была качественной, важно грамотно подобрать крепеж для такого материала.

На современном рынке представлен огромный выбор саморезов, но особой популярностью среди них пользуется дюбель «бабочка».

Особенности

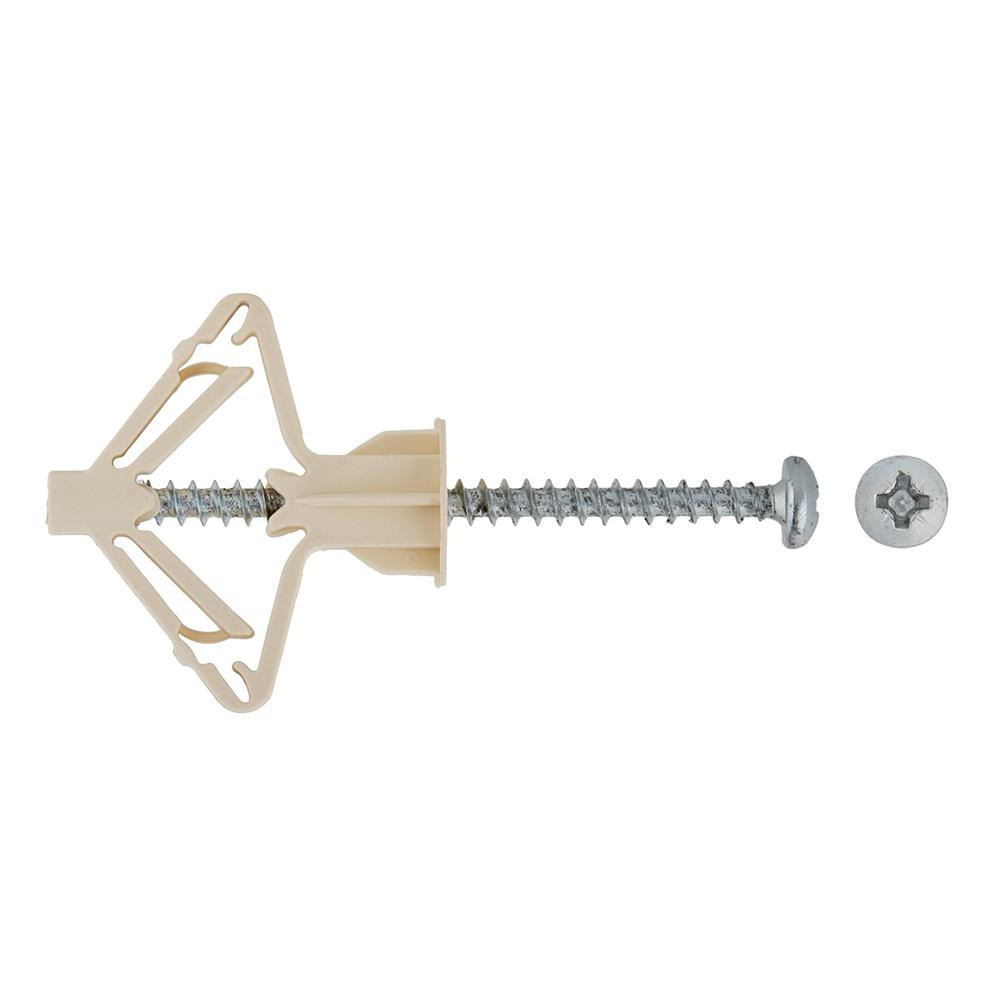

Дюбель «бабочка» – это довольно простое устройство, которое используется для крепления карнизов, плинтусов, кронштейнов, навесных шкафов или светильников на листе гипсокартона.

Оно представляет собой саморез, дополненный пластиковым элементом, который внешне напоминает крылья бабочки. Именно благодаря этому крепеж получил свое название. При закручивании дюбеля, «крылья» расправляются и плотно прижимаются к задней поверхности листа гипсокартона. За счет этого нагрузка на лист распределяется более равномерно. Это существенно снижает риск повреждения материала в процессе монтажных работ.

Технические характеристики

Устройство крепежного элемента предполагает наличие ребристой поверхности, что не допускает прокручивание и складывание дюбеля. А внутренние лапки, расположенные на головке крепежа, придают готовой конструкции дополнительную устойчивость и прочность.

Кстати, «бабочка» используется для работ не только с гипсокартоном, но и с листами ДСП и ГВЛ. Однако больше всего такой элемент подходит именно для работы с гипсокартоном. Толщина листа может быть одинарной – 10-12 миллиметров либо двойной – 20-24 миллиметра.

Основные виды крепежа

Рассмотрим две разновидности дюбеля «бабочка» в зависимости от материала, из которого они изготовлены:

  • Металлические. Данный тип крепежного элемента является самым прочным, долговечным и практичным. Дюбель способен легко выдерживать огромные нагрузки (сотни килограмм). Не стоит бояться того, что деталь со временем покроется ржавчиной. Ведь производители обрабатывают изделие специальным составом против коррозии. Однако один минус у металлического варианта все же есть. Это его довольно высокая стоимость. Но если соотнести цену со всеми достоинствами такой покупки, то она уже не выглядит такой большой.
  • Пластиковые или нейлоновые. Это наиболее современные на сегодняшний день варианты дюбелей. Они также отличаются прочностью, но при этом мало весят. Крепеж из пластиковых соединений легко найти в продаже, а его стоимость доступна для каждого. Однако устойчивость к большим нагрузкам и механическим повреждениям, несомненно, ниже, чем у металлических аналогов.

Выделяют еще несколько типов такого крепежа в зависимости от их размера и назначения.

 Дюбель «бабочка» 8х28

Это самый маленький тип крепежа, который отличается хорошим качеством, доступностью и бюджетной стоимостью. Подходит для работы с легкими конструкциями и небольшими нагрузками.

При использовании подобных элементов следует помнить, что саморезы не идут с ними в комплекте, их придется докупать отдельно.

Приобретайте вариант размером 3,5х35 миллиметров. Саморез может быть оцинкованным или нет. Выбор зависит от того, на видном ли месте будет располагаться элемент.

Для работы используйте сверло диаметром 8 миллиметров.

Затем сожмите пальцами «бабочку» и поместите ее в подготовленное отверстие до упора. Далее крепите саморез нужной длинны. В итоге у вас получится надежная конструкция, способная выдержать нагрузку не более 16 килограмм.

Дюбель «бабочка» 10х50

Данный вариант крепежного элемента заметно отличается от предыдущего. Его распорные части гораздо больше, также внутри их есть пара специальных «язычков», которые обеспечивают дополнительную надежность при креплении анкера. Это наиболее распространенный вид дюбеля «бабочки» из всех, предложенных сегодня на рынке.

Его изготавливают из нейлона, полипропилена и даже полиэтилена. Важно, чтобы крепеж не был слишком жестким, а оставался довольно упругим. Так он точно не сломается в процессе монтажа.

Дюбель данного типа легко выдерживает нагрузку в 24 килограмма, поэтому отлично подходит для фиксации навесных шкафов и полок.

Способ монтажа данного элемента схож с предыдущим вариантом. Однако для него следует приобрести саморезы большего размера. Кстати, если вам необходим дюбель меньших габаритов, попробуйте заказать деталь размером 6х40.

Универсальный дюбель

Еще такой крепеж называют – дюбель-гвоздь «бабочка» для гипсокартона. Подобные элементы можно применять не только для листовых, но и для полнотелых материалов. Поскольку анкер такого типа является универсальным, он заслужил большую популярность. Особенно востребованы варианты из нейлона благодаря эластичности материала. По длине и диаметру универсальный дюбель может быть разным. А значит, вы без труда найдете для себя подходящий вариант.

Однако не стоит использовать данный крепеж для тяжелых габаритных конструкций. Если вы нуждаетесь в надежной фиксации, советуем пробрести более прочные элементы, например металлические. Но также крайне важно правильно подобрать длину самореза, чтобы она не повреждала материал и обеспечивала максимальную прочность конструкции.

Какая максимальная нагрузка?

Согласно обещаниям производителей, дюбель-гвоздь «бабочка» выдерживает нагрузку максимум 28 кг. Однако рекомендованная нагрузка для крепежа составляет примерно двадцать килограмм.

Преимущества

Популярность данного крепежа в современных отделочных работах объясняется его несколькими достоинствами:

  • Универсальность. Сегодня в любом магазине вы найдете дюбель в качестве самостоятельного товара, а также дополнения к саморезу. Это значит, что при необходимости вы без труда сможете заменить деталь с резьбой на подвесы или кольцо.
  • Надежность фиксации. Такое качество достигается особенностью конструкции крепежного элемента, которая подразумевает наличие ребристой поверхности. Можно не сомневаться, дюбель будет надежно закреплен в ГКЛ.
  • Обеспечение дополнительной жесткости. Если вкрутить анкер «бабочка», его лапки разойдутся в стороны. За счет этого достигается дополнительная жесткость всей конструкции, что особенно важно при работе с ГКЛ из двух слоев.
  • Простота монтажных работ. Вы без труда справитесь с таким типом крепежа, даже если у вас нет большого опыта в строительных и отделочных работах.
  • Длительный период использования. Пластиковый дюбель размером 12 миллиметров можно использовать несколько раз. Это очень удобно и позволяет сэкономить время и средства.
  • Доступность. Вам не придется долго искать необходимый анкер. «Бабочки» сегодня легко найти в любом строительном магазине.

Недостатки

Обычно среди минусов данного типа крепежа в сравнении с другими выделяют небольшую нагрузку, которую «бабочку» может выдерживать.

Наиболее популярные производители

Среди современных изготовителей крепежных элементов, можно выделить следующие:

  • TNF;
  • «Крепко»;
  • «Итерфикс»;
  • OLA;
  • «Машкрепеж»;
  • «Про Метиз»;
  • «Велд-Метиз»;
  • MOLLI.

Советы и рекомендации

Если вы никогда не сталкивались с монтажными и отделочными работами, то лучше всего поручить такое дело профессионалам. Они справятся с работой быстро, и вам не придется ничего переделывать. А тем, кто решил установить крепеж самостоятельно, важно знать несколько основных моментов, которые существенно повлияют на эффективность и конечный результат вашей работы.

  • Забивайте дюбель «бабочку» молотком. Недостаточно просто вкрутить анкер, поскольку он может болтаться в отверстии, оставаясь закрепленным недостаточно плотно.
  • Соблюдайте оптимальные размеры. Если сделать в листе гипсокартона слишком большое отверстие, то крепеж будет держаться плохо и не принесет необходимой пользы.
  • Следите за толщиной листа. «Бабочка» отлично работает на изделиях, толщина которых не превышает пяти миллиметров. Для более габаритных конструкций следует подобрать другой крепежный элемент. Как минимум он должен быть длиннее.
  • Оставьте достаточно пространства за ГКЛ. Помните, что за листом гипсокартона должно быть не менее тридцати пяти миллиметров свободного пространства. Только так у вас получится оптимально закрутить анкер, прижимая упор.
  • Используйте обычную отвертку. Не поленитесь и отложите мощную дрель в сторону. Поскольку большие обороты техники могут легко повредить пластиковые грани упора. В то время как отвертка совершенно им не навредит.

Дюбель «бабочка» для работы по гипсокартону – это один из наиболее эффективных и современных разновидностей крепежного элемента. Специалисты отмечают, что данный тип анкера может составить достойную конкуренцию надежным металлическим креплениям. А в некоторых случаях даже превосходит их.

В следующем видео смотрите, как использовать дюбель “бабочку”.

Дюбель для гипсокартона: виды и крепление

Современный материал гипсокартон является достаточно хрупким, поэтому и нуждается в наличии особых крепежей. Гипсокартоном принято выравнивать поверхность стен, потолков, делать ниши. Чтобы закрепить на потолке светильник либо повесить на стену полку, понадобится дюбель для гипсокартона. Какие виды его применяются в строительстве, и в чем состоят особенности монтажа, мы расскажем сегодня.

Что такое дюбель

Гипсокартон зачастую еще величают сухой штукатуркой. Этот облицовочный материал не рассчитан на удерживание массивных предметов. Для крепежа на него повсеместно используют дюбель. Необходимость при выполнении строительных и ремонтных работ закреплять в гипсокартонных листах тяжелые по весу предметы потребовала определить принцип действия такого крепежа. Он объясняется очень просто – в хрупкую гипсовую среду вводят имеющий плотное неподвижное соединение с гипсом сердечник. По виду такая конструкция похожа на клепку. Давление в подобном соединении распределено равномерно. Особенности конструкции предусматривают возможность демонтажа поддерживающих шурупов либо саморезов.

Какие есть виды для ГКЛ

Таких дюбелей, предназначенных для ГКЛ, было изобретено 4 вида, каждый из которых обладает своими особенностями и достоинствами. К ним относятся дюбель дрива, молли, бабочка, а также гвоздь.

Одним из видов дюбелей, которые нужны для ГКЛ, является дрива. Он бывает выполнен из сплава цинка, то есть является металлическим, или изготовленным из нейлона либо полиэтилена – то есть пластиковый. Последний используется чаще, поскольку имеет более низкую стоимость.

Принцип крепежа: в готовое отверстие диаметром около 6 мм вставляется дюбель, который врезается в лист крестовой насадкой. Далее саморез либо шуруп вкручивается в крестовидную щель, расположенную внутри дюбеля.

При выборе самореза важно знать, что длина для пластика составляет 23 мм, а для металла – 33 – 44 мм. Важна и толщина предмета, который будет фиксироваться. Для монтажа пластмассового дюбеля часто предлагается специальная бита-насадка. Нагрузка на вырыв изделия из материала составляет для пластика минимум 25 кг, а для металла – где-то 32 кг.

Достоинствами этого типа крепежа специалисты называют отсутствие необходимости наличия свободного места за листом, низкую стоимость изделий.

Далее мы остановимся детальнее на основных 3 видах креплений для гипсокартона.

Дюбель-гвоздь

Чтобы разместить на стене легкую по весу полочку либо фоторамку, можно взять обычный дюбель – гвоздь.

Помните, что такое крепление сможет выдержать только небольшой вес. Если требуется повесить вещи потяжелее, вместо него рациональнее будет использовать дюбель-бабочку или иные типы крепежей.

Гвоздь предназначен для стационарного крепежа изделия и не подлежит демонтажу. На гипсах его принято применять для сквозного монтажа дверных коробок, карнизов, плинтусов, кабельных реек. Для монтажа вставляют в отверстие, в которое молотком следует вколотить гвоздик. Явным преимуществом такого типа крепежа принято считать минимальное время, потраченное на его монтаж.

Бабочка

Дюбель бабочка для гипсокартона – классический вариант крепежа, применяемый при работах с сухой штукатуркой. Крепеж провести легко – в подготовленное отверстие вставляют сначала дюбель, а затем вкручивают саморез.

Изделие получило название бабочка, поскольку имеет свойство при закручивании раскрываться в свободном пространстве и с обратной стороны упираться в поверхность крылышками. Принято оборудовать особыми манжетами, которые смогут препятствовать его прокручиванию. Самыми распространенными, применяемыми в строительстве, являются изделия размером 9*13 мм и 10*50 мм. Во время приобретения они предлагаются в сложенном виде. Для полноценного раскрытия потребуется саморез, имеющий длину не более 55 мм.

Использование бабочки вполне может ограничиваться пространством за листами гипсокартона. Признан облегченным вариантом дюбеля молли для ГКЛ. Бабочка способен выдержать вес до 28 кг. Расчеты на возможный вырыв изделия обычно приводятся для стенового листа размером 12,5 мм. То есть на потолочный лист с толщиной в 9,5 мм необходимо применить соответствующие крепежи и производить расчеты с определенными поправками.

Молли

Дюбель с интересным названием молли очень напоминает внешне всем известный зонтик. У них даже похож принцип действия. Такого рода изделия обладают готовыми кольцами и крепежными крючками. Отлично подходит, если вы планируете, к примеру, повесить люстру либо другой предмет на гипсокартонном потолке. Ему свойственно, раскрываясь в пустом пространстве, расположенном за листом, распределять равномерно нагрузку на огромную площадь. Таким образом, повесить большую люстру не составит труда даже новичку.

Чтобы ускорить монтаж, принято использовать специальные щипцы. Надежно удерживается в конструкции благодаря эффекту распирающей консоли. Для него необходимо сверление. Возможно использование изделия этого типа не только для гипсокартона, но и для крепежа в практически любых полых конструкциях.

Особенности монтажа

Гипсокартон является мягким материалом, поэтому при работе с ним требуется ограничивать усилие шуруповерта. Нельзя использовать режим перфоратора, когда вы приступите к сверлению отверстия для дюбеля. Если стена уже облицована плиткой, то нужно просверлить в ней отверстие, которое соответствует по размерам толщине дюбеля. Лучше в данной ситуации взять дюбель MOLLY. Сверлить следует сверлом, обладающим победитовым наконечником.

Самым быстрым в плане крепежа считается дюбель DRIVA. Он имеет огромные плюсы – лист не нужно сверлить, поэтому целостность обратной стороны не будет нарушена. В отличие от него, для MOLLY понадобится предварительное сверление и применение специальных клещей. Еще не каждый новичок с первого раза осилит правильное открытие такого дюбеля с обратной стороны листа. Дюбель, названный в честь красивого насекомого, тоже требует предварительно провести процедуру сверления, и считается средним по скорости крепежа и количеству затраченных усилий.

Таким образом, для гипсокартона допустимо брать любой из вышеперечисленных видов дюбелей, при этом обязательно учитывая, сколько весит закрепляемый предмет.

Видео «Дюбели для гипсокартона бабочка»

Это видео демонстрирует принцип действия дюбеля бабочка. Посмотрите, как с его помощью сделать навеску на стену из гипсокартона.



Основы гипсокартона – Надрать задницу или умереть

“Давай повесим гипсокартон!” Да уж. Вот мое предположение о трех наиболее распространенных реакциях на это утверждение:

  1. Ваше лицо скривилось.
  2. Кровь свернулась в твоих жилах.
  3. Вы с криком сбежали с этого сайта.

Что, я не собираюсь врать, это вроде как заставляет меня тяжело вздыхать смирения. С другой стороны, это можно сделать без особых денег или специального оборудования, и в конечном итоге у вас есть стена, которой раньше не было.Конечно, с другой стороны, всегда есть вся эта штука, покрытая гипсокартоном-пылью на следующие три недели.

Поскольку за последние шесть месяцев я потратил больше времени на гипсокартон, чем на подушку, я расскажу здесь о некоторых основах инструментов и техник для гипсокартона. Но я также знаю, что один несчастный гуглер однажды нашел мой сайт, выполнив поиск «Как, черт возьми, вы вешаете гипсокартон?» и на всякий случай, если кто-то, читающий это, находится под достаточным принуждением, чтобы ругаться в своей поисковой системе, вы всегда можете пропустить основы и вместо этого проверить эти сообщения о конкретных методах гипсокартона:

Если вы просто хотите посмеяться, я сохранил видео, на котором я ростом пять футов три дюйма пытался поставить девятифутовый кусок гипсокартона на домкрат для гипсокартона в девятифутовой ванной комнате для потомков.Это не самый блестящий момент для меня, но вот плохая ass – это плохо.

Что, черт возьми, это вообще такое?

Итак, вот кое-что, что должно заставить вас почувствовать тепло и нечеткость в гипсокартоне. Когда-то внутренние стены были сделаны из штукатурки и планки, что означало, что кто-то должен был прибить полоски планки шириной в дюйм поверх гвоздей, чтобы создать стены, а затем их нужно было оштукатурить.
Из-за чего замазка пары швов гипсокартона звучит как прогулка по торту, не так ли?

В настоящее время внутренние стены большинства домов в США сделаны с 4-6-дюймовыми стойками, покрытыми гипсокартоном.Швы гипсокартона (который я также иногда называю «стеновой панелью» или стеновой панелью, потому что я ничто, если не противоречивый орфограф) проклеены и обработаны клеевым составом, а стены и потолок можно оставить плоскими или текстурированными. соединение швов с использованием различных техник.

Весь гипсокартон должен быть покрыт слоем грунтовки и краски. Знаете, чтобы скрыть пятна пота и крови.

Что использовать, что использовать

Я не знаю, использовал ли я все когда-либо изобретенные материалы для гипсокартона, но я использовал достаточно дрянных материалов, чтобы с нетерпением прислушиваться к советам профессионала, который дал мне небольшую внутреннюю информацию на протяжении всего этого приключения . ..

Стеновая плита – Общее правило относительно толщины гипсокартона заключается в том, что для внутренних стен используется гипсокартон 1/2 дюйма.В некоторых штатах (например, в моем собственном Мичигане) вам нужно использовать гипсокартон 3/4 дюйма на стене между домом и пристроенным гаражом для обеспечения пожарной безопасности. Панели 5/8 ″ также рекомендуются, но не обязательны, для потолков.

Mud- Несмотря на то, что таскать тяжелый состав – это настоящая боль в спине, я предпочитаю его легкому материалу для текстурирования стен, но мой гуру по гипсокартону говорит, что легкий – лучший способ для швов и отверстий под винты – и независимо от того, чем вы пользуетесь, все это необходимо немного разбавить водой перед использованием.

Лента- Стекловолокно, самоклеящаяся, не липкая, толстая, тонкая, омигод достаточно . Раньше я использовал стекловолоконную ленту на стыках, но, вероятно, не стал бы делать это снова, если бы получил удовольствие от работы с этой машиной (которая брызгает грязью и скотчем на стену для вас всего одним движением). даже знают, что они сделали инструмент, который мог бы это сделать год назад, но, увидев его в действии, я настоятельно рекомендую поискать место, где можно арендовать один, если у вас есть, скажем, , два шва гипсокартона , на которые нужно склеить.Кроме того, даже если вы вручную наклеиваете пленку, я обнаружил, что обычная старая дешевая бумажная лента – лучший способ отделки.

Углы – Этот инструмент также быстро заклеит внутренние углы обычной лентой, но если вы наклеиваете вручную, я рекомендую жесткую ленту, которая складывается в красивый край. Внешние углы немного сложнее, потому что они терпят больше ударов. Мои профессионалы рекомендовали металлические уголки с самоклеящимися фланцами на каждом конце, что является наиболее прочным вариантом.

Ножи – Нет, они не для того, чтобы заколоть вашу вторую половинку.Хорошо иметь соединительные ножи или ножи для скотча разных размеров. 6 дюймов для закрывания шурупов, 10 дюймов для первого слоя швов и углов и 12 дюймов для финального покрытия. Кроме того, важно убедиться, что нож не слишком жесткий.

Шлифование – Лучшее, что вы можете использовать для шлифования гипсокартона, – это шлифовальная машинка, подобная этой:

За исключением того, что я бы использовал ручную шлифовальную машинку с такой же головкой, и в крайнем случае те шлифовальные губки.

Odds & Ends – В течение многих лет я просто таскал с собой по комнате 5-ти галлонное ведро со смесью, а потом я наконец сломался и купил грязевик, который был одним из тех «Почему я не сделал? это пять лет назад? ” моменты.

Возьмите один из них и спасите себя * facepalm * мгновением позже. Кроме того, наличие насадки-миксера для дрели очень удобно для перемешивания и разбавления шовного состава. Я также узнал, что ведро с водой на 5 галлонов и большая щетка – лучший способ содержать инструменты в чистоте, не перетаскивая все в садовый шланг.

Основы

Когда я получал лицензию подрядчика, один очень умный человек научил меня думать о стеновых стойках как о существующих исключительно для поддержки гипсокартона и обшивки. Когда вы начинаете работать с гипсокартоном, это помогает понять основную структуру вашей стены. Всегда должна быть нижняя пластина (2 × 4 или 2 × 6), которая проходит вдоль нижней части стены, а также верхняя пластина (две 2 × 4 или 2 × 6), проходящая вдоль верхней части стены. Если дом был построен в последние 30 лет или около того, вполне вероятно, что стойки расположены на расстоянии 16 дюймов по центру – от центра одной стойки до другой. Можно только догадываться, что в старых домах расстояние между стойками может достигать 24 дюймов. Для получения дополнительной информации об обрамлении стен ознакомьтесь с этим постом.

Подвесная настенная доска

То, что все эти сведения о конструкции стены означают для гипсокартона, так это то, что, когда вы вешаете стеновую доску, вы можете ударить по дереву практически в любом месте в пределах верхних 2 дюймов стены или нижних 1 дюймов, но в середине стены вы найдете только стойки каждые 16 дюймов или вокруг окон, дверей и углов.

Для получения более подробной информации о подвесной стеновой доске ознакомьтесь с этим постом, но если вы не хотите напрягать палец лишним щелчком, вот несколько советов:

  • Сначала должны быть потолки.Используйте домкрат для гипсокартона, чтобы не ненавидеть свою жизнь, когда вы это делаете.
  • Работайте сверху вниз.
  • Расположите вертикальные швы в шахматном порядке, поэтому, если вы начинаете с целого 8-дюймового листа в верхнем ряду, начните с 4-дюймового листа в нижнем ряду.
  • Всегда начинайте и заканчивайте шпилькой.
  • Используйте шурупы для гипсокартона (или гвозди, если у вас есть что-то против сверла) и убедитесь, что они достаточно длинные, чтобы проникнуть как минимум на 5/8 дюйма в стойку.
  • Винты следует использовать каждые 12 дюймов на стенах и каждые 9 дюймов на потолке.Закрутите их настолько плотно, чтобы бумага слегка вдавилась, но не порвала ее.
  • Стеновую доску можно резать обычным старым универсальным ножом и прямой кромкой.

Винты и швы

Примечание: это или не было бы отличным названием для группы?

Что касается винтов, заполнить отверстия довольно просто. Просто нанесите тонкий слой грязи на отверстие для шурупа, дайте ему высохнуть, а затем очень быстро ударьте по нему шлифовальным блоком.Если вы текстурируете стены вот так, это, вероятно, хорошо. Если вы хотите добиться идеально гладких стен, вам придется нанести еще один слой шурупов и еще раз слегка отшлифовать.

Швы – совсем другое дело, и если вы собираетесь закончить некоторые, вам действительно нужно прочитать эти советы, которые я вытащил из профессионала. Вот несколько вещей, о которых следует помнить, но серьезно прочтите этот пост.

  • Сначала смешайте грязь с небольшим количеством воды, чтобы она была красивой и гладкой
  • Используйте автоматический конус, если у вас есть возможность, а если нет, то я предпочитаю наклеивать бумажную ленту ножом диаметром 6 дюймов. Сначала немного грязи на стене, затем прижмите ленту к ней ножом
  • В отличие от шурупов, отделка швов заключается в том, чтобы нанести на стену больше грязи, чем вы думаете, а затем удалить излишки с помощью того, что я называю методом трех касаний. (Должен ли я сказать это еще раз? Прочтите, пожалуйста.)
  • Первый слой следует наносить ножом 10 ″, второй слой – ножом большего размера
  • После высыхания первого слоя отшлифуйте и повторите процесс, сделав шов еще шире.Готовые стыки должны иметь ширину около 12 дюймов.

Текстурирование

Моя любимая часть отделки гипсокартоном – это добавить немного забавы к текстуре. Это не только скрывает недостатки, но и прекрасно выглядит. У меня есть целая статья о текстурировании, но, опять же, вот основы:

  • Необязательно покрывать каждый дюйм гипсокартона герметиком
  • Очень тонкая текстура оказывает сильное воздействие, нанесите герметик слишком толстым, и он потрескается при высыхании
  • Люди будут смотреть на вас странно, когда увидят, что процесс идет, но как только первый слой грунтовки нанесен, они будут ох, и ох, поверх него, поверьте мне

И это, друзья мои, не такой уж и ужасающий мир гипсокартона. На это уходит много времени, но это отличный способ сэкономить на проекте ремонта дома и немного испачкаться, пока вы этим занимаетесь.

Есть какие-нибудь советы по установке сухой стены? Оставьте комментарий и дайте мне знать!

Новости и новые продукты по гипсокартону

Мне прислали магнитный иглодержатель, известный как Studpop, для тестирования и обзора.
Это был очень легкий искатель гвоздей, но, несмотря на его небольшой вес, магнит внутри него был очень мощным. Поиск шипов легко приклеивается к стене через шуруп для гипсокартона.Фактически, я обнаружил, что этот искатель гвоздей даже приклеивается к стене над гвоздями из гипсокартона, где, как другой магнитный искатель, который я имел, не совсем прилипал. Этот продукт хорошо работал и на кафельных стенах – маленькая кнопка была чрезвычайно чувствительна и легко указывала на винты под плиткой, хотя через плитку прибор для поиска гвоздей не мог приклеиваться к стене, как в гипсокартоне. Единственным недостатком этого продукта является то, что он требует металлических крепежей под поверхностью – если ваш гипсокартон наклеен на или в слишком маленьком пространстве, где нет шурупов для гипсокартона или гвоздей под ним, вы не найдете шпильки. Мне очень нравится, как магнит плотно прилипает к месту расположения винта – это избавляет от каких-либо догадок, чтобы определить, где находится центр шпильки. В видео ниже я тестирую этот продукт, а также сравниваю его с электронным шип-поиском.

28 декабря 2013 г. | Рубрика: Новые продукты из гипсокартона | Комментарии отключены

Многие будут опасаться заглублять углы гипсокартона из-за угла наклона и сложности укладки ленты.Или, возможно, некоторые безуспешно пытались использовать покрытый бумагой металл внутри углового борта. Или они безуспешно пытались использовать сетчатую ленту. Прежде всего поймите, что ваши стены редко бывают достаточно прямыми по углам, чтобы использовать металлическую угловую планку, не отрывающуюся, поэтому забудьте о металлической угловой планке, покрытой бумагой. С сетчатой ​​лентой слишком легко зацепить эту сетку при перекрытии – уже было и сделано. Остается последний вариант – бумажная лента.

Вставка ленты

Что вам нужно сделать, чтобы обернуть ленту, так это измерить, предварительно разрезать ленту и приготовить ведро с водой.Затем нанесите слой гипсокартона на угол, который выходит немного дальше, чем ваша лента. Быстро пропустите ленту через ведро с водой, стряхните лишнюю воду и приклейте ее на место. Затем с помощью 5-дюймового ленточного ножа надавите ножом на каждую сторону ленты в углу (по одной стороне за раз), одновременно выдавливая излишки состава, оставляя только легкий слой под лентой. Дайте высохнуть. Теперь взгляните на рисунок ниже, чтобы получить представление о шагах, необходимых для завершения этого угла.

Обзор пальто

После каждого шага дайте составу полностью высохнуть, а затем соскребите все выступающие неровности. Перед нанесением следующего слоя необходимо выровнять поверхность. НЕ шлифуйте до тех пор, пока не будут нанесены все слои, а затем только слегка шлифуйте непосредственно перед грунтованием и покраской.

Этот пост дает хорошее резюме, но для лучшего обзора и видео, см. Мой учебник для внутренних углов гипсокартона на http: //www.drywallinfo.ru / insidecorners.html

3 ноября 2013 г. | Опубликовано в Методы гипсокартона | Комментарии отключены

Мне недавно пришлось вырезать квадратный кусок гипсокартона для ремонта и аккуратно заменить его, прикрепив вырезанный кусок к полосам фанеры, как я показал на http://www.drywallinfo.com/holerepair.html. Мои обычные инструменты хранились подальше, поэтому я подумал, что попробую использовать пластиковый нож для клейкой ленты, который мой законник купил мне как часть набора шпателя.Я подумал о

Как сделать проем в гипсокартоне меньше | Руководства по дому

По мере изменения потребностей вам может потребоваться изменить размер отверстий в гипсокартоне. Вы можете изменить параметры освещения на своей кухне, уменьшив количество необходимых переключателей на стене с трех до одного, что означает, что вам понадобится отверстие меньшего размера. Или, возможно, вам, наконец, надоело смотреть на отверстие для электрической розетки, которое было вырезано слишком большим, поэтому оно виднеется снаружи розетки. Есть несколько способов уменьшить размер отверстий в гипсокартоне.

Маленькое отверстие

Измерьте длину или высоту стороны отверстия в гипсокартоне, например, стороны электрической розетки. При необходимости снимите крышку выпускного отверстия с помощью отвертки. Измерьте, насколько меньше должно быть отверстие.

Отрежьте кусок углового борта по длине или высоте с помощью ножниц для жести.

Нанесите тонкий слой герметика по краю отверстия шпателем.

Перекрыть край угловой планки с краем гипсокартона так, чтобы внутренний край угловой планки находился внутри стены.Прибейте угловую планку к месту. Использование угловой планки создает законченный внутренний край, который помогает направлять сторону настенных розеток или улучшать внешний вид проема.

Заклейте верхний и нижний край лентой для гипсокартона. Нанесите шовный герметик на ленту и угловой шов, включая прибитый край. Дайте стыковке высохнуть не менее четырех часов, затем отшлифуйте ее до поверхности стены. Раскрасьте его в тон стене.

Большие проемы

Отрежьте боковые стороны проема до квадратной или прямоугольной формы, если необходимо, с помощью пилы для гипсокартона.Край должен быть прямым, чтобы закрыть часть проема, даже если это означает небольшое увеличение проема.

Измерьте размер отверстия и определите размер заплатки, необходимой для закрытия отверстия до желаемого размера.

Отрежьте кусок пиломатериала размером 1 на 3 дюйма на 2 дюйма длиннее, чем размер проема, используя ручную пилу или циркулярную пилу, чтобы сделать подкладочную доску, иногда называемую шипом.

Наклоните опорную доску под углом, чтобы она вошла в отверстие за гипсокартоном.Притяните его к задней части гипсокартона и прикрутите шурупами для гипсокартона.

Вырежьте форму заплатки из гипсокартона. Прорежьте гипсокартон несколько раз, пока он не прорежется, или пока вы не сможете отломать заплатку от остальной части листа гипсокартона.

Поместите пятно на верхней части покровителя доски, со стороны встык плотно к существующей гипсокартон. Поскольку вы делаете отверстие меньше, а не полностью закрываете его, по крайней мере одна сторона не будет касаться существующего гипсокартона; вот где остается дыра.

Винт пластырь на Поддерживающий плате с помощью гипсокартонных винтов. Заклейте стыки между заплатой и гипсокартоном лентой для гипсокартона, затем нанесите герметик на стыки. Отшлифуйте их, когда состав высохнет, и закрасьте заплату.

Советы

  • Если у вас есть большое отверстие, которое вы делаете значительно меньше, вы можете использовать несколько подкладок, чтобы надежно удерживать заплатку из гипсокартона.

Writer Bio

Шала Манро из Атланты, штат Джорджия, пишет и редактирует копии с 1995 года.Начав свою карьеру в газетах, таких как “Marietta Daily Journal” и “Atlanta Business Chronicle”, она в последнее время работала в сфере коммуникаций и управления в нескольких некоммерческих организациях, прежде чем купить цветочный магазин в 2006 году.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
