Электрический счетчик это: Что такое счетчик электрической энергии?

Содержание

Электросчётчик – это… Что такое Электросчётчик?

Современный двухтарифный счётчик

Устройство классического электросчётчика

Счётчик электрической энергии (электрический счётчик) — прибор для измерения расхода электроэнергии переменного или постоянного тока (обычно в кВт·ч или А·ч).

История

История создания счетчиков прекрасно иллюстрирует метод, характерный для изобретений XIX века. Самые разные исследователи независимо и беспрестанно изучали электромагнетизм, внося собственную лепту в создание и последующее развитие счетчиков электроэнергии. Вот лишь некоторые этапы продолжительного пути прогресса. Всплеск теоретических открытий в области явлений, устанавливающих единую связь между магнитными и электрическими свойствами вещества, уже в 1-ой половине XIX века.

Когда XIX век перевалил за половину, к авторам теоретических трудов присоединились практики. За самый непродолжительный период выданы патенты на гидротурбину, счетчик, трансформатор тока, двигатель, динамо-машину, лампу.

Как считали первооткрыватели, само время дарило просветление, позволяя почти в одно и то же время свершаться схожим открытиям в противоположных концах света. В легкости времени был, к примеру, уверен создатель индукционного электрического счетчика Отто Титус Блати, венгр по происхождению, который также являлся со изобретателем трансформатора тока. Господа Аньош Йедлик и Вернер фон Сименс, каждый в свое время, придумали динамо-машину. Что, в свою очередь, позволило превратить электричество в коммерческий продукт массового спроса. Электроэнергия, применявшаяся для освещения, потребовала приемлемых основ измерения и стандартизации учета.

С развитием систем распределения электроэнергии на пути создания больших систем встал главный недостаток цепей постоянного тока — невозможность изменения разницы потенциалов. И давний спор сторонников распределительных сетей постоянного и переменного тока окончательно решился в пользу последних. Чему способствовало изобретение трансформатора (1885 год.

Необходимость учета электрической энергии переменного тока привела в попытке решить эту задачу, к целому ряду открытий. Созданию индукционных счетчиков электроэнергии предшествовало обнаружение эффекта вращающегося электрического поля (Галилео Феррарис — 1885 год, Николя Тесла — 1888 год, Шелленбергер — 1888 год). Первый счетчик электроэнергии для переменного тока разработан Оливером Б. Шелленбергером в 1888 году. Уже в 1889 году запатентован «Электрический счётчик для переменных токов» венгра Отто Титуц Блати (для компании «Ganz»). А в 1894 году Шелленбергер по заказу компании «Westinghouse» создал индукционный счетчик ватт-часов. Счетчик ватт-часов активной энергии переменного тока типа «А» появился в 1899 году, создатель Людвиг Гутман. Был дан старт непрерывным усовершенствованиям индукционных счетчиков электроэнергии. Счетчики, берущие начало от счетчика Блати и индукционных счетчиков Феррариса, вследствие великолепной надежности и малой себестоимости, до сих пор массово изготовляются и производят большую часть измерений электроэнергии.

Принцип работы

Счётчики электроэнергии с АСКУЭ. Особенностью таких счётчиков является подключение дополнительного кабеля для передачи данных на частоте 30-70кГц и пронумерованые пломбы.

Для учёта активной и реактивной электроэнергии переменного тока служат индукционные одно- и трёхфазные приборы, для учёта расхода электроэнергии постоянного тока (электрический транспорт, электрифицированная железная дорога) — электродинамические счётчики. Количество электроэнергии, пропорциональное числу оборотов подвижной части прибора, регистрируется счётным механизмом.

В электрическом счетчике индукционной системы подвижная часть (алюминиевый диск) вращается во время потребления электроэнергии, расход которой определяется по показаниям счётного механизма. Диск вращается за счёт вихревых токов, наводимых в нём магнитным полем катушки счётчика, — магнитное поле вихревых токов взаимодействует с магнитным полем катушки счётчика.

Виды и типы

Индукционные (механические) счетчики электроэнергии из представленных на рынке – самые дешевые, качественные и простые. Но вытесняются из-за отдельных недостатков (отсутствие дистанционного автоматического снятия показаний, однотарифность, погрешности учета) электронными счетчиками.

Цифровые (электронные) счетчики электроэнергии – на порядок дороже, но гораздо удобнее для не обладающих техническими навыками пользователей, долговечнее (межповерочный период 4-16 лет) и куда точнее в подсчете израсходованной энергии.

Гибридные счетчики электроэнергии – редко используемый промежуточный вариант с цифровым интерфейсом, измерительной частью индукционного или электронного типа, механическим вычислительным устройством.

Счетчики также делятся на: трехфазные и однофазные, однотарифные и многотарифные (до 48 тарифных планов), с обычной и упрощенной схемой снятия показаний (наличие импульсного выхода для дистанционного учета), с механическим отображением или цифровой индикацией показаний, на образцовые суперточные и обычные (по числовому эквиваленту уровня точности).

Ссылки

Wikimedia Foundation. 2010.

Электросчетчики. Виды и работа. Как выбрать и применение

Любая квартира или дом должны быть оборудованы устройствами учета потребления различных ресурсов, стоящих денег. Счетчики тепла и воды допускается не устанавливать, либо можно поставить их позже. А вот электросчетчики должны быть обязательно.

Электросчетчики расхода электрической энергии являются основным устройством, учитывающим ее потребление. По показаниям этого счетчика начисляется оплата за электроэнергию. Поэтому, необходимо знать, какой тип прибора лучше для вашего дома или квартиры. Энергетические компании постоянно пытаются всеми средствами навязать нам установку новых счетчиков энергии.

Старые электросчетчики класса 2,5 не способных учесть расход электроэнергии минимальной мощности, например, электронных устройств, включенных в дежурном режиме. У последних моделей счетчиков имеется класс точности от 0,5 до 2. Давайте разберемся, какие виды счетчиков энергии существуют, и какой прибор подойдет для вашего жилья или другого объекта, потребляющего электричество.

Виды электросчетчиков

Электросчетчики разделяются по следующим типам:

Индукционные.
Электронные.

Индукционные электрические счетчики

Электрический счетчик индукционного типа работает по принципу магнитного поля, образующегося двумя катушками: напряжения и тока. Магнитное поле воздействует на диск, и заставляет его совершать вращательное движение. Диск в свою очередь приводит в действие счетный механизм. При повышении напряжения и тока в сети диск будет вращаться быстрее, и накручивать показания расхода энергии.

Точность таких приборов оставляет желать лучшего, и равна 2,5. Но такие счетчики считаются одними из самых надежных, недаром у них срок гарантии 15 лет.

Электронные электросчетчики

Такой тип устройства действует непосредственно, измеряя силу тока и напряжение в сети. Никаких промежуточных звеньев и механизмов у него нет, поэтому и потери точности также нет. Параметры выдаются на дисплей и сохраняются в памяти счетчика в цифровом виде.

Перечислим достоинства электронных счетчиков:

Компактные размеры.
Функция проведения учета по нескольким тарифам.
Возможность дополнительной установки микросхемы для повышения класса точности.
Точное и быстрое определение показаний, так как прибор оснащен цифровым дисплеем.
Обмануть такой счетчик очень трудно, из-за возможности самокорректировки показаний.
Стандартный обычный интерфейс позволяет применять счетчики в системах автоматического учета и контроля.

Из недостатков следует отметить недостаточную надежность в сравнении с счетчиками индукционного типа, а также повышенная стоимость.

Однотарифные и многотарифные

Счетчик, учитывающий расход электричества по одному тарифу не имеет каких-либо особенностей, так как работает только по одному типу учета.

Подробнее можно рассмотреть двухтарифные электросчетчики. Сегодня многие люди хотят сэкономить электричество, чтобы платить за него как можно меньше. Это связано с производством бытовой техники повышенной мощности. За месяц пользования такой техникой накручивается внушительная сумма денег. Если установить счетчик на два тарифа, то можно сэкономить немного денег.

Принцип работы

Действие счетчика заключается в том, что стоимость электроэнергии в разное время суток различна.

В этом имеют интерес электростанции, которые производят электричество. Утром и вечером нагрузка на электростанцию повышается, так как потребители в это время больше пользуются электричеством. В итоге электростанция вынуждена работать неравномерно. Это влияет на износ оборудования, расход топлива и т.д. Поэтому ввели двухтарифные счетчики.

Днем они работают таким образом, что в разное время суток стоимость электроэнергии различается. Это дает определенный стимул потребителям применять бытовые приборы в то время, когда это им выгоднее.

Преимущества

Экономия денежных средств. Прибор окупается за 1 год.
Помощь для электростанций в снижении ремонтных работ и экономии топлива.
Уменьшение вредных выбросов, загрязнения атмосферы.

Обычно два последних пункта не играют роли для потребителя, поэтому остается одно основное достоинство – экономия денег.

Недостатки

Не для всех регионов стоимость электричества вечером и днем выгодна для рядового потребителя.
После установки счетчика с двумя тарифами учета нужно уметь правильно использовать бытовую технику, в противном случае экономия будет равна нулю.

Однофазные и трехфазные

Устанавливается один из типов счетчика, в зависимости от типа сети питания в доме.

Класс точности

Это свойство прибора определяет погрешность в процентах во время учета энергии. Сегодня по правилам нужно использовать счетчики класса точности не менее 2.

Мощность

Это одна из важных характеристик. Ее необходимо учитывать при выборе прибора, основываясь на расчете потребления мощности за сутки от потребителей, то есть, какая общая нагрузка по току образуется у вас в квартире. В продаже имеются счетчики для нагрузки по току 5-100 ампер.

Метод крепления

Современные электрические счетчики фиксируются на DIN рейку, либо на болты.

Условия использования

Есть электросчетчики, которые можно использовать только в теплых отапливаемых помещениях, но имеются и уличные исполнения моделей приборов. Вы должны сами выбрать, для каких условий лучше подойдет прибор.

Какой счетчик выбрать

Во-первых, учитывайте характеристики мощности счетчика. Чтобы сделать правильный выбор по мощности, а правильнее будет сказать, по силе тока, нужно рассчитать, с какими устройствами вы будете работать дома. Обычно в инструкции на бытовую технику указывают мощность в киловаттах.

Сложите все мощности устройств, сделайте небольшой запас на случай приобретения дополнительных бытовых приборов. Если общая мощность получилась не выше 10 киловатт, то приобретайте модель на 60 ампер. Если мощность за сутки получается более 10 киловатт, то необходимо купить счетчик на 100 ампер.

Во-вторых, решите для себя, электронный прибор, либо механический, 1-тарифный, либо 2-тарифный. Это вы должны решить самостоятельно, так как у всех разные финансовые возможности и предпочтения. При возникновении трудностей с выбором, лучше обратиться к специалистам.

Для дачного участка рекомендуется выбирать однотарифное исполнение прибора, так как экономить энергию один раз в неделю нецелесообразно, а в остальное время получится переплата за дневной тариф.

В-третьих, необходимо выбрать прибор по типу крепления. Рекомендуется исполнение с креплением на DIN рейку, так как это универсальное крепление.

В-четвертых, производитель прибора играет далеко не последнюю роль. Качественные изделия можно найти только известных отечественных и зарубежных производителей, пользующихся популярностью. Перед этим лучше почитать отзывы людей о разных моделях, так как лучшим оценщиком являются люди, которые уже применили в работу разные модели устройств.

Полезные советы по выбору

Для гаража лучше выбрать прибор более мощный, так как возможно подключение мощного электроинструмента, причем сразу несколько штук.
При покупке счетчика обращайте внимание на дату поверки, которая обычно указана в паспорте, а также пломбировку корпуса. Дата поверки должна быть менее 2-х лет для 1-фазного исполнения, и менее 1 года для 3-фазного исполнения.
Вам могут предлагать приобрести счетчик с автоматической системой учета, заплатив за это больше денег. Эта функция никакой пользы для вас не даст, так как она облегчает контроль показаний только энергосбыту. Для вас это окажется обычной переплатой денег.
Отечественные производители изготавливают электросчетчики с хорошим качеством, не хуже импортных моделей. Подробно ознакомьтесь с моделями электросчетчиков, отзывами о них на различных форумах, сделайте выбор наиболее дешевого образца, но не уступающего по надежности.
Нельзя забывать и о возможном ремонте изделия. Необходимо найти информацию о ремонтопригодности выбранного вами устройства, о его стоимости и технического обслуживания.
Важным моментом является выбор прибора учета по его шумности, так как после установки различные устройства могут создавать неприятные звуки и шумы.
Электросчетчики индукционного типа имеют малый период между поверками, поэтому лучше приобрести прибор с электронной начинкой, у которого межповерочный период наиболее длительный. Этим вы сэкономите финансовые расходы на оплату обязательной процедуры поверки электросчетчика.
Счетчики с механическим устройством счета многие умельцы научились отматывать, и этим нарушать законодательство. Однако в России все еще продолжается пользоваться некоторой популярностью такая «экономия» денег на обмане компаний, обеспечивающих электроэнергией население.
Если сделали все-таки выбор электросчетчика с механической конструкцией счетного механизма, то перед приобретением обязательно проверьте его. Эта процедура проверки производится следующим образом: прокрутите слегка диск от руки, если диск продолжает вращаться по инерции, это свидетельствует о исправности механизма и годности его к эксплуатации. Если же диск заедает, либо не вращается свободно по инерции, то это считается неисправностью. От такой покупки лучше отказаться.

Электрический счетчик – подключение, устройство, принцип работы

Электрический счетчик – это измерительный прибор, предназначенный для учета количества израсходованной потребителем электроэнергии. Измеряется потребляемая электрическая мощность в кВт×час или А×час.

По принципу действия и устройству электрические счетчики бывают: электромеханические, гибридные и электронные (статические), показан на фотографии.

Как самостоятельно выбрать счетчик для дома

Несмотря на кажущуюся сложность выбора для замены или установки нового электрического счетчика, домашнему электрику будет сделать это просто, если ознакомиться с основными критериями выбора.

Типы счетчиков по принципу работы

До недавних пор для учета расхода электроэнергии устанавливались только индукционные механические (электромеханические) счетчики. В них, потребляемый ток протекает через измерительную катушку медного провода, возбуждая магнитное поле. Это поле, воздействуя на диск, заставляет его вращаться со скоростью пропорциональной величине потребляемого тока. Через систему шестеренок вращательное движение передается на счетное устройство.

На смену электромеханическим счетчикам пришли гибридные, которые встречаются в двух конструктивных исполнениях: Индукционный электронный и Электронный механический.

В индукционном электронном счетчике, как и в механическом, имеется катушка, вращающая диск. Вращаясь, он воздействует на сенсор, который вырабатывает импульсы, поступающие на электронное устройство с цифровым дисплеем.

В электронном механическом счетчике все наоборот. Датчиком тока служит твердотельный элемент, как в статическом счетчике, а счетное устройство установлено механическое, как в индукционном счетчике.

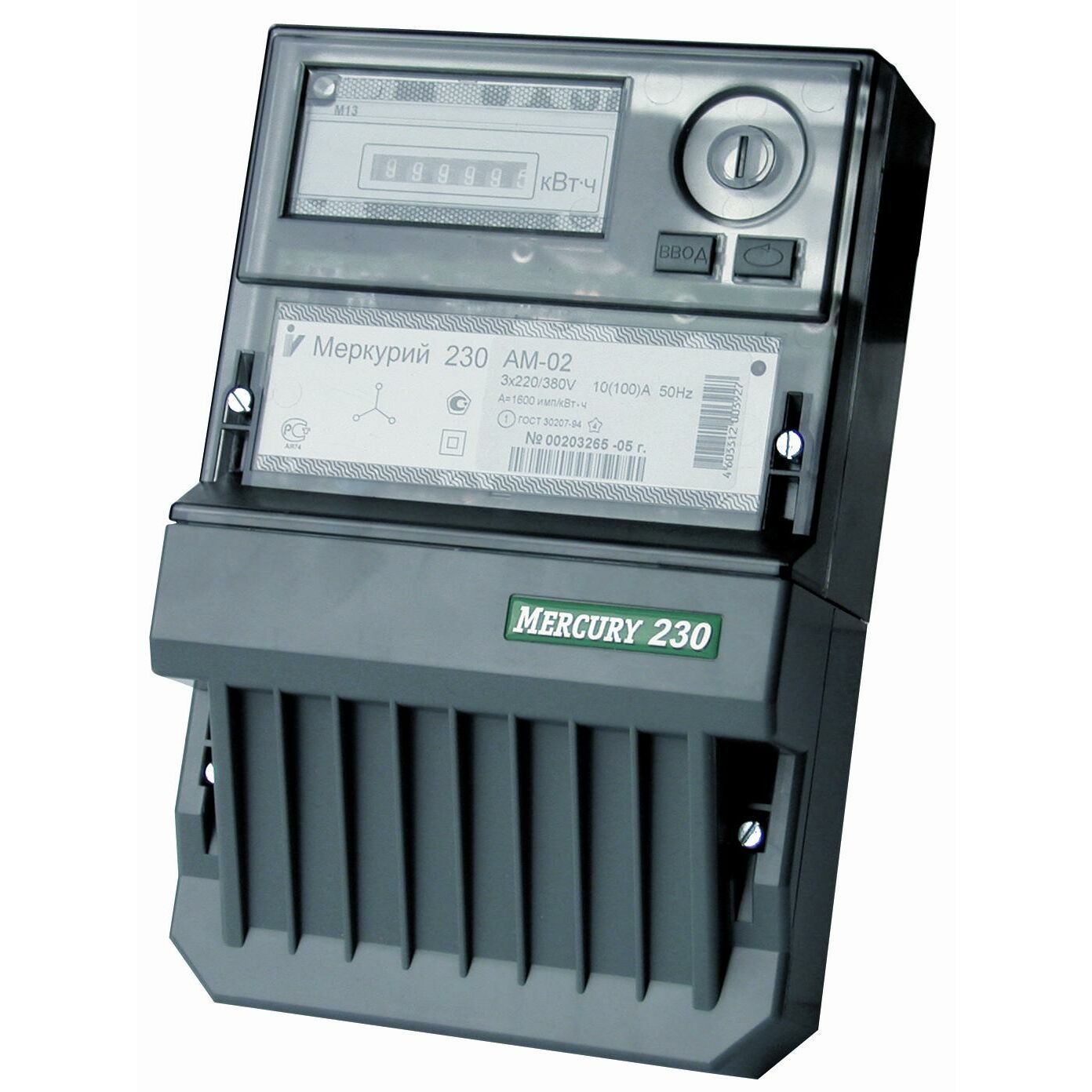

В настоящее время вышеупомянутые счетчики вытесняются современными статическими счетчиками, не имеющие механических деталей. В качестве датчиков расхода электроэнергии в них применяется твердотельный электронный элемент, с которого сигнал подается на электронный блок с цифровым дисплеем.

Выбор счетчика по принципу работы

В таблице приведены основные технические характеристики счетчиков учета электрической энергии. Для установки в квартире или доме подойдет любой из них. Поэтому при выборе нужно исходить из объема и времени суток потребления электроэнергии.

Если в ночное время электроэнергия потребляется в незначительных объемах, то лучшим выбором будет Индукционный механический или Индукционный электронный счетчик, так как недорогой, надежный, долговечный и практически не потребуется нести затраты на его ремонт.

Стоит отметить, что индукционные счетчики, в отличии от электронных имеют меньшую чувствительность, и если ток потребления мал, например, включен только на зарядку сотовый телефон, то счетчик считать не будет.

Хотя Статические счетчики в два раза дороже и менее надежны, но если в ночное время суток потребляется более 30% электроэнергии, то они быстро себя окупают и дают хорошую экономию, так как в них заложена функция тарификации.

Это когда есть возможность вести учет потребляемой электроэнергии в ночное и дневное время отдельно. Стоимость ночной электроэнергии существенно ниже.

Поставляющие электроэнергию компании тоже заинтересованы в установке статических электронных счетчиков по причине избыточных мощностей в ночное время и исключения снижения показаний индукционных счетчиков с помощью магнитов и укладкой в горизонтальное положение.

На основании вышеизложенного можно сделать вывод, что для частного жилья подойдет однофазный двухпроводный электрический счетчик любого принципа работы, рассчитанный на напряжение 220 В и ток 60 А (максимальная мощность определяется умножением величины тока на напряжение и составит 13,2 кВт).

Мощность потребления электроприборами

Теоретическую максимальную мощность, которая будет потребляться в случае включения одновременно всех электроприборов в квартире не сложно подсчитать по данным приведенной в таблице. Для этого нужно сложить мощности всех имеющихся электроприборов.

Но такой случай маловероятен.

Для более точного расчета теоретической суммарной мощности потребления электроприборами ее нужно взять из этикеток или инструкций по эксплуатации на них. Мощность указывается в ваттах (Вт или VA) или киловаттах (кВт или кVA). 1 кВт=1000 Вт.

Электрическая схема подключения

электрического однофазного счетчика

На чертеже изображена электрическая схема щитка и квартирой электропроводки. Электрический счетчик обычно устанавливается в электрическом щитке вместе с автоматическими выключателями и УЗО.

На однофазный счетчик электрическая энергия подается из электросети через щиток, установленный в подъезде дома. В щитке на каждую квартиру устанавливается отдельный автоматический выключатель и с него провода идут непосредственно на счетчик. Один провод называется фазой, второй – нулем, а третий – заземлением.

В квартирах и домах старой постройки электропроводка прокладывалась без заземляющего провода. Он непосредственно в работе электропроводки участие не принимает и предназначен исключительно для повышения безопасности при эксплуатации электроприборов.

Согласно ГОСТ Р 52320-2005 на корпусе счетчика рядом с клеммами для подключения проводов обязательно должна быть нанесена схема его подключения. На фотографии это табличка желтого цвета.

Согласно правил фазный провод L, идущий от электросети, подключается к первому (левому на фотографии) зажиму клеммы. А со второго подается в бытовую электропроводку. Третий и четвертый контакты клеммы соединены внутри счетчика между собой и предназначены для подключения нулевого провода N.

Трехфазный счетчик подключается по такому же принципу. На первый контакт подается фаза А, а со второго – снимается. На третий подается фаза В, а с четвертого выходит. На пятый подается фаза С, а с шестого снимается. Нулевой провод N подается и снимается соответственно с седьмого и восьмого контакта.

Внимание! Перед работой по замене или установке счетчика необходимо отключить подачу на него напряжения отключением автоматического выключателя в распределительном щитке на лестничной площадке и проверить отсутствие фазы на подводящих проводах с помощью индикатора фазы.

Устройство электросчетчика

У знакомого в счетчике перестал работать дисплей. Вызвал электрика и тот недолго думая, заменил счетчик новым. В результате мне для изучения устройства попал этот электроприбор.

Лицевая панель счетчика фиксировалась на трех защелках. После ее снятия открылась картина, как на фотографии. Вся электрическая схема счетчика собрана на печатной плате с двухсторонним монтажом. С лицевой стороны припаян дисплей, кнопки управления и батарейка типа CR2032 на напряжение 3 В, такие же устанавливаются в компьютерах. Батарейка необходима для сохранения настроек и показаний счетчика в случае пропадания электроэнергии.

Батарейка является узким местом в счетчике, так как срок ее годности составляет около 10 лет. Если она выйдет из строя, то настройки день-ночь и показания счетчика при пропадании электроэнергии обнулятся. Батарейка приварена к клеммам, которые впаяны в плату. Для замены батарейки придется заняться пайкой паяльником.

Печатная плата зафиксирована на четырех защелках и легко снимается. Все остальные элементы схемы распаяны на обратной стороне печатной платы. Пайки выполнены аккуратно, следов флюса нет. Качество изготовления счетчика Меркурий мне понравилось.

Измерительным датчиком потребляемой электроэнергии служит шунт, представляющий собой металлическую пластину с калиброванным сопротивлением очень малой величины. При протекании через шунт тока на нем, согласно Закона Ома, происходит падение напряжения, которое подается на микропроцессор.

Аналоговый сигнал микропроцессором преобразуется в цифровой, который запоминаются, и текущие показания потребленной электроэнергии выводятся на дисплей. На фотографии шунт имеет цвет меди.

Решил попробовать отремонтировать счетчик. Измерял величину напряжения на выводах электролитического конденсатора блока питания, оно составило 3,5 В. С учетом установленного конденсатора на 25 В, напряжение явно было ниже нормы.

Блок питания имеет бестрансформаторную схему на токоограничительном конденсаторе. Проверка конденсаторов и диодов показала их исправность. Пришлось на выводы последнего электролитического конденсатора подать со стационарного БП напряжение 5 В с ограничением по току 300 мА.

Прощупывание пальцами элементов схемы выявило, что левый нижний угол микропроцессора сильно нагревается. Стало понятно, что он неисправен, и устранить такую неисправность в домашних условиях не представляется возможным.

Крепление счетчика в щитке на DIN-рейке

В электрическом щитке все современные установочные электрические изделия, такие как счетчик, автоматы, УЗО и другие, крепятся легко съемным способом на DIN-рейке, которую электрики еще называют монтажной рейкой.

DIN-рейка имеет ширину 35 мм и согласно ГОСТ Р МЭК 60715-2003 «Аппаратура распределения и управления низковольтная. Установка и крепление на рейках электрических аппаратов в низковольтных комплектных устройствах распределения и управления» обозначается Т35. Ранее DIN-рейки изготавливались из алюминиевого сплава, как на фотографии. Современные – из листовой стали методом штамповки.

Некоторые модели счетчиков комплектуются своими DIN-рейками. Например, электросчётчик «Меркурий 200», который установлен в моей квартире, в комплекте имел нестандартную DIN-рейку, хотя посадочное место для крепления имело стандартный размер, 35 мм, что позволяет крепить его и на стандартной DIN-рейке.

Установленный в щитке счетчик опломбирован и снять его можно, только после снятия пломбы и крышки. Под ней находятся два прямоугольных отверстия (на фотографии указаны стрелками). Для снятия счетчика нужно в эти отверстия одновременно вставить лезвия двух плоских отверток, подвижные защелки выйдут из зацепления DIN-рейки, и отвести нижний край счетчика от стенки щитка.

Как надежно подключить провода к счетчику

Надежность работы всей квартирной электропроводки зависит от качества подключения проводов к счетчику. Тут по неопытности домашние электрики могут допустить ошибку.

Если не оставлена достаточная длина оголенного конца провода при снятии изоляции, то она попадет под зажимную планку клеммы и со временем приведет к нарушению контакта, что приведет к нестабильной подачи электроэнергии в квартирную электропроводку.

Надежность подключения проводов к клеммам счетчика можно повысить, если концы проводов согнуть, как показано на фотографии. При таком подключении площадь соприкосновения провода с клеммой увеличится вдвое.

На фотографии показан вид на клеммы со стороны ввода проводов. Для подключения проводов к счетчику нужно отвинтить винт клеммы, вставить провод до упора и закрутить винт с достаточным усилием.

При заводе провода в отверстие клеммы можно не попасть в него, поэтому после затягивания винта нужно с достаточным усилием потянуть за провод, чтобы убедиться в надежности его закрепления.

Порядок пломбировки счетчика

Согласно требованиям ПУЭ, счетчик, для исключения хищения электроэнергии, должен быть опломбирован. Поэтому, перед заменой старого или отказавшего счетчика, необходимо пригласить представителя поставщика электроэнергии для составления Акта о снятии пломб. В случае аварийной ситуации, например, прекратилась подача электроэнергии в квартиру или дом по вине отказа счетчика, следует обратиться в аварийную службу. Их электрики имеют право срывать пломбы с оформлением акта.

Сразу после самостоятельной установки счетчика в щиток по причине ремонта, поверки или замены, повторно приглашается уполномоченное лицо поставщика электроэнергии для пломбировки счетчика. Нужно будет предъявить Акт о снятии пломбы из аварийной службы и Паспорт на электросчетчик. На фотографии видна пломба желтого цвета.

При установке электросчетчика следует соблюдать следующие правила. Подающие электроэнергию из подъезда в квартиру провода не должны иметь соединений. Электросчетчик должен быть установлен на высоте от 0,4 до 1,7 м и подлежит пломбировке вне зависимости от того в квартире он стоит или подъезде дома.

Автоматический выключатель, включенный в электропроводку перед электросчетчиком, пломбируется только в случае, если он установлен в квартире. Конструкция автоматического выключателя, установленного перед счетчиком в квартире должна предусматривать возможность его пломбировки.

С 1 июля россиян обязали устанавливать умные счетчики.

Что это значит :: Жилье :: РБК Недвижимость

Рассказываем, за чей счет будут монтироваться приборы учета нового образца и как они будут работать

Фото: Алексей Белкин/ТАСС

Россиян обяжут устанавливать в домах и квартирах интеллектуальные системы учета электроэнергии. Соответствующий закон вступает в силу сегодня, 1 июля 2020 года. Умные счетчики будут монтировать по мере выхода из строя старых приборов.

Рассказываем, за чей счет установят приборы учета нового образца и как они будут работать.

Механизм умного счетчика

Основное отличие умных счетчиков от старых приборов учета заключается в том, что они станут осуществлять хранение и защиту данных о расходе электроэнергии и передавать их напрямую в энергетические компании, пояснил адвокат, управляющий партнер юридической компании AVG Legal Алексей Гавришев. По его словам, передавать показатели устройства смогут через домашнюю сеть Wi-Fi, мобильный телефон или сим-карту, установленную в нем. Одной из главных целей механизма является задача переложить ответственность за неуплату счетов на непосредственного нарушителя, а не раскладывать сумму долга неплательщика на всех потребителей через тариф.

Установка без согласования

Установка будет производиться бесплатно для граждан компанией, осуществляющей обслуживание объектов энергетики. Учитывая, что электросчетчики чаще всего располагаются за пределами жилых помещений, их монтаж и демонтаж предполагается без специального уведомления жильцов, уточнил Гавришев. Он отметил, что организации, которые не смогут предоставить потребителям доступ к умным счетчикам после 1 января 2023 года, будут оштрафованы. «Замену счетчиков планируется производить постепенно, в соответствии с окончанием сроков эксплуатации старых», — подчеркнул эксперт.

Снятие показаний счетчика электроэнергии в жилом доме (Фото: Кирилл Кухмарь/ТАСС)

Оплата и тарифы

Обязанности по учету электричества в многоэтажках возложены на гарантирующих поставщиков, а для остальных потребителей — на электросетевые организации. Расходы на обслуживание систем будут включены в тариф за электричество. Однако завышения стоимости потребитель не заметит, так как, согласно закону, платеж за коммуналку ограничен уровнем инфляции, отметил адвокат. Граждане, которые не получат в срок новые приборы учета, будут иметь право не платить за электричество.

Отказ от установки

При желании и согласно закону гражданин имеет право отказаться от установки умного счетчика. «В этом случае расчет будет осуществляться по нормативам, что выйдет дороже, поэтому вряд ли стоит ожидать массовых отказов граждан от замены приборов», — пояснил Константин Трапаидзе, председатель коллегии адвокатов «Вашъ Юридический поверенный». Однако если выяснится, что собственник отказывается допускать мастера для замены счетчика, который вышел из строя, ему могут отключить электричество за использование электросчетчика, не соответствующего требованиям законодательства, резюмировал партнер AVG Legal.

Автор

Вера Лунькова

Как со счетчика электроэнергии снять показания

Счётчик электрической энергии (электрический счётчик) — прибор для измерения расхода электроэнергии переменного или постоянного тока (обычно в кВт·ч или А·ч).

С XIX века люди пользуются электроэнергией, платят за нее деньги. За это время опробовано много способов расчета между электроснабжающими организациями и потребителями, но, время показало, что оптимальным вариантом является автоматический учет приборами совершенной работы с последующей ее оплатой по состоявшемуся факту.

С этой целью производители электротехнического оборудования выпускают электрические счетчики, учитывающие разными способами затраченную потребителем энергию.

В наше время распространено два их вида:

1. индукционные приборы старых моделей, работающие на основе электромеханической конструкции;

2. статические изделия, использующие электронные компоненты и микропроцессорную технику.

Оба типа этих приборов работают по одному общему принципу: они постоянно во включенном состоянии считают проходящие через них мощности и отображают эту информацию на счетном механизме или табло индикации. По времени их показания все время обновляются, увеличиваются.

Это позволяет фиксировать отсчеты в разное время и, вычитая предпоследнее показание из последнего, определять совершенную электрическими приборами работу за конкретный расчетный период.

Как снять показания с индукционного счетчика

Подобные конструкции надежно работают много десятилетий, обеспечивая вполне допустимую точность расчетов в классе 2,0 и 2,5. Вся необходимая для пользователя информация выведена на переднее табло.

Счетный механизм выполнен вращающимися колесиками с цифрами, обозначающими определённый разряд. На фотографии представлен однофазный счетчик СО-И446, обладающий возможностью показа целого четырехразрядного числа и одного десятичного знака после запятой.

В первоначальном состоянии все значения обнулены, имеют вид: 0000,0. Конечное показание 9999,9 означает, что счетный механизм полностью прошел весь цикл отсчета электрической энергии. При дальнейшей работе он сразу сменяется на 0000,0. Но, не останавливается, а продолжает выполнять отсчет с положения 0000,1 и дальше…

Обратите внимание на положение запятой, разделяющей целые значения разрядов от долей десятичной дроби. Для простоты расчета последними величинами можно просто пренебрегать. Но, если десятичные дроби записать без запятой, то в расчетах явно появится ошибка.

Подобное разделение может оформляться различными способами у счетчиков или вообще отсутствовать. Будьте внимательны.

Рассмотрим два примера снятия отсчета за 25-е число:

1. января;

2. февраля.

Первый случай — расчет за январь

Исходные данные

Последний расчет с энергоснабжающей организацией проводился 25 декабря. Показания счетчика были зафиксированы: 9856,4 киловатт-часа.

Снятое показание января: 9973,2 киловатт-часа.

Расчет расхода электроэнергии

Из последнего показания за 25-е января 9973,2 вычитаем зафиксированный последний отсчет за 25-е декабря 9856,4 и получаем 116,8 киловатт–часа.

Второй случай — расчет за февраль

За исходные данные принимаем проведенный январский расчет с показанием механизма 9973,2 киловатт-часа.

Подходим к счетчику и снимаем показание 0096,7 киловатт-часа. Это число по своему модулю стало меньше предыдущего, что означает возврат счетного механизма на очередной цикл своей работы.

Порядок расчета

Поскольку счетчик прошел полностью свой круг, то это дает нам право записать его новое показание 0096,7 видом 10096,7. Первая добавленная нами цифра «1», заполнившая недостающий регистр, как раз и обозначает этот переход.

Поэтому выполняем дальнейшие математические действия, вычитая из февральского показания 10096,7 отсчет за январь — 9973,2. Получим 123,5 киловатт-часа.

Проведенный расчет подробнее сведен в таблицу.

Для выполнения расчетов в следующем месяце — марте в качестве отсчета предшествующего февраля надо брать число 0096,7, а не 10096,7 потому, что сравнение уже будет выполняться в четырехзначном виде.

Таким образом, при прохождении индукционным счетчиком полного цикла счетного механизма следует правильно учитывать разряды знаков, выполнять расчеты с их учетом.

Как снять показания со счетчика за короткое время — одну минуту

На шкале индукционного счетчика наносится информация о числе оборотов алюминиевого диска, которое он должен совершить для фиксации одного киловатт-часа. На прилагаемом вверху фотоснимке оно равно 600. На других моделях может быть в два раза больше: 1200.

Оно позволяет при визуальном наблюдении скорости вращения диска оценивать величину проходящей мощности. Для этого по часам фиксируют время в одну минуту и за период его прохождения считают количество оборотов диска, наблюдаемых по появлению красной контрольной метки. Далее выполняют нехитрые математические расчеты.

Рассмотрим их на примере. Допустим, что за одну минуту диск счетчика совершил 30 оборотов. Нам остается выполнить простую пропорцию, когда 600 оборотов обозначают 1 киловатт (1000 ватт), а 30 оборотов — неизвестную мощность. Чтобы ее определить надо число 30 разделить на 600 и умножить на 1000. 30/600=0,05. 1000×0,05=50 ватт.

Таким способом удобно контролировать подключенную в цепи учета нагрузку и выполнять обратную задачу: по заранее созданной эталонной нагрузке, например, в 1 кВт, оценивать работоспособность счетного механизма.

Как снять показания со счетчика при его замене

Приборы учета подвергаются периодической метрологической поверке в электротехнических лабораториях органов энергосбыта. Для этого их демонтируют, заменяя другими.

При снятии старого электросчетчика надо зафиксировать на бумаге его показания и рассчитать потребление за неоплаченный период эксплуатации. В момент подключения нового прибора тоже записывается отсчет его шкалы. Он берется за основу для определения дальнейших расчетов.

Как снять показания с электронного счетчика

Статические или электронные конструкции приборов учета выпускаются очень большим ассортиментом изделий. Все они имеют разный алгоритм управления для снятия показаний, который приведен для каждого прибора в технической документации, поставляемой с прибором.

Каждый владелец прибора должен самостоятельно ознакомиться с правилами пользования конкретного устройства.

Конструкция электронного счетчика большинства современных марок имеет общий принцип работы, позволяющий использовать учет потребления электроэнергии по времени. Для этого внутри схемы, как и практически всех современных устройств, использующих микропроцессорные технологии, встроены внутренние часы.

Они предназначены не столько для просмотра текущих значений времени, сколько для временно́го управления технологическими процессами учета потребленной электроэнергии. Часы позволяют контролировать расчеты, выполнять их в разные периоды суток отдельными группами, разбивать на зоны или периоды.

Раздельный учет электрической энергии по времени суток

За счет введения отдельных тарифов государство равномерно распределяет электроэнергию между разными потребителями по времени и оплачивает таким способом решение своих проблем населению, возмещает экономически обоснованные затраты.

Возможность раздельного учета полностью реализована в многотарифных счетчиках, позволяющих снижать оплату за электроэнергию путем регулирования ее потребления, выполняя трудозатратные операции в льготные часы. Например, стирка белья машиной может выполняться автоматически в любое время. Но, при постоянном ее выполнении ночью создается ощутимая экономия денежных средств.

Возможности программирования многотарифных счетчиков

Для учета потребленной электроэнергии электронный прибор может быть настроен для работы по временны́м зонам:

1. Т1 — объединенная однотарифная зона;

2. Т2 — разбивка времени суток на два периода оплаты;

3. Т3 — трехпериодная оплата. Временны́е зоны действия тарифов:

Тариф Т1 предусматривает такой же расчет за электроэнергию, который осуществляется у индукционных счетчиков: без разделения.
Тариф Т2 использует возможность льготной оплаты населению с 23 до 07 часов по местному времени. А в остальной период действует основной режим.
Тариф Т3 обеспечивает разделение суток на одну обычную зону оплаты и две льготные промышленным предприятиям и организациям с учетом их деятельности. Способы оплаты и временные зоны этих категорий потребителей имеют много поправок, их следует уточнять для каждого конкретного случая.

Как снять показания с многотарифного счетчика

В качестве примера используем электронную модель Меркурий 230. На всех остальных приборах алгоритм снятия показаний практически повторяется.

Тариф №1

Необходимо зайти в меню прибора учета и вызвать по методике, изложенной в технической инструкции, режим «Т1». На рассматриваемом нами электросчетчике он вызывается поочередным нажатием кнопки «Ввод».

При его появлении на дисплее показывается:

контрольная метка;
надпись «Т1»;
показание потреблённой мощности в киловатт-часах по этому тарифу.

Фотография зафиксировала 64 киловатт-часа.

Тариф №2

Кнопкой «Ввод» повторяем предыдущие действия до входа в тариф Т2 и снимаем показания для него 17,61 киловатт-часа.

Записываем эти отсчёты, проводим математические вычисления.

Как рассчитать стоимость потребления электроэнергии с помощью многотарифного счетчика

Допустим, что 25 января мы записали показания электросчетчика в киловатт-часах при потреблении по тарифу:

Т1 — 1035,95;
Т2 — 555,07;
Общие — 1591,02.

25 февраля они составили:

Т1 — 1308,03;
Т2 — 591,34;
Общие — 1899,37.

Высчитываем для каждой позиции разницу за месяц февраль:

для Т1: 1308,03-1035,95=272,08;
для Т2: 591,34-555,07=36,27;
общее потребление: 1899,37-1591,02=308,35.

Делаем контрольную проверку выполненных расчетов, складывая составляющие Т1 и Т 2: 272,08+36,27=308,35. Проведенное вычисление общей потребленной мощности двумя способами совпало, что исключает появление математической ошибки.

Сам процесс расчета удобнее сводить в таблицу, использовать ее для постоянного помесячного учета.

Как рассчитать денежную сумму оплаты за потребление электроэнергии

Перевод значений мощности, снятой со счетчика в киловатт-часах, применяется для перерасчета оплаты стоимости использованных услуг. Для этого следует количество вычисленной мощности потребления умножить на цену 1 киловатт-часа.

Дополнительные возможности электронных счетчиков

Микропроцессорная база этих приборов позволяет значительно расширить спектр пользовательских настроек вплоть до исключения снятия показаний непосредственно с дисплея.

Отдельные модели учетов позволяют выполнять подключение к слаботочным линиям, компьютерным сетям для автоматического считывания и управления информацией. Пользователь в системе «Умный дом» может просматривать все сведения удаленно с мобильного телефона, смартфона.

Среди части населения популярна услуга передачи данных со счетчика непосредственно на компьютеры предприятия энергосбыта, с помощью которых производится весь процесс расчета, подготавливаются сведения для выполнения расчетов.

Чтобы правильно снять показания счетчика электроэнергии следует учитывать конструктивные особенности каждого прибора и проявлять внимательность при вычислениях.

Ранее ЭлектроВести писали, что копенгагенский зоопарк установил на двенадцати зданиях солнечные электростанции общей мощностью 273 киловатта и планирует сэкономить 20% на электроэнергии, шесть миллионов литров воды и предотвратить 170 тонн выбросов углекислого газа. Вся произведенная электроэнергия используется для работы зоопарка.

По материалам: electrik.info.

Электрические счетчики, применение, марки и типы счетчиков. Замена счетчика. Технические характеристики

Что такое электросчетчик? Электрический счетчик – прибор учитывающий потребленную электрическую энергию, она измеряется в кВт. С появлением переменного трехфазного и однофазного напряжения в истории развития электротехники появилась необходимость учета потребления электрической энергии. Вначале это были однофазные электрические счетчики которые считали потребленную электрическую энергию в квартире (доме, даче). С развитием бытовых приборов возросло и потребление электрической энергии и не только однофазного но и уже трехфазного напряжения. Бытовые стиральные машины стали потреблять уже энергию не только для электродвигателя, но и нагрев воды, что значительно увеличило потребление. Кроме стиральных бытовых машин наибольшее потребление бытовыми приборами требуется электроплите, электрочайнику, системе отопления отдельных домов и коттеджей.

Типы и марки электросчетчиков
ОДНОФАЗНЫЕ:
Однотарифные счетчики электроэнергии марки СЕ101 выпускаются в корпусах R5 и S6 производит завод Энергомера.
Однотарифные счетчики ЦЭ6807П выпускаются в корпусах Р4, Р5, Ш4
Однотарифные счетчики СЕ200 выпускаются в корпусах R5, S4, S6
Однотарифный счетчик Ц6807Б
Многотарифный счетчик СЕ102 выпускаются в корпусах R5, R8, S6
CE201
МНОГОФАЗНЫЕ:
Однотарифные CE300, CE302, ЦЭ6803В, ЦЭ6804
Многотарифные CE301, CE303, ЦЭ6822
Многофункциональные CE304, ЦЭ685ОМ
Трехфазные счетчики активной и реактивной энергии многотарифные многофункциональные
Меркурий 230АRТ
Меркурий 231AT
Меркурий 233ART
Меркурий 234 ARTM
Меркурий 236 ART
Трехфазные счетчики активной и реактивной энергии однотарифные
Меркурий 230АR
Трехфазные счетчики активной энергии однотарифные
Меркурий 230АM
Меркурий 231АM

Однофазные счетчики активной энергии многотарифные и однотарифные
Меркурий 200
Меркурий 201
Меркурий 202
Меркурий 203
Меркурий 203. 2T
Меркурий 206

На фото счетчик электроэнергии – что там находится внутри его, из чего он состоит.

Монтаж электрических счетчиков

В электрическом шкафу смонтированы два трехфазных электросчетчика “Меркурий-230” с системой “Скат” и коробками ИКК с прозрачными крышками. Трехфазный электросчетчик Нева 301 1ТО смонтированный в электрическом шкафу, токовые трансформаторы подключены через коробку ИКК, нагрузка подключается через автоматические выключатели ВА-88-32 на разные токи срабатывания 50А, 100А. Для повышения удобства обслуживания предусмотрено отключаемое внутреннее освещение шкафа.

На фото пример подключения двух трехфазных многотарифных счетчиков электрической энергии марки СЕ 303 Энергомера с выводом информации в линию интерфейса, через разветвительные коробки RS-485 размещенные между электросчетчиками. В нижней части монтажной панели установлены коробки черного цвета – ИКК (испытательная клеммная коробка), к которым подключаются внешние трансформаторы тока. Для коммерческого учета приборы учета электроэнергии опечатываются, для этого имеются специальные места пломбировки, как на электрических счетчиках, так и на ИКК и на прозрачных крышках ТТ (трансформатор тока). Варианты расключения ИКК указаны в паспорте на электрический счетчик, но бывают требования местных сбытовых компаний которые принимают подключение по своей утвержденной электрической схеме и это необходимо учитывать, иначе потеряете время на переделку и потратите деньги на вызов.
Пример монтажа счетчика ЦЭ2726-12. Для установки использован ящик со специальным окном для снятия показаний. В нем расположен электросчетчик прямого включения, автоматические однофазные выключатели в количестве 7 шт для разных потребителей и рубильник отключения нагрузки производства АВВ.
Вариант установки электросчетчика Меркурий -231 в шкаф, имеющий рубильник, отключаемый снаружи и автоматические выключатели для трехфазных и однофазных нагрузок. В нижней части расположен модульный распределительный блок (кросс-модуль) для раздельного подключения проводников N и PE.
На снимке вариант установки электросчетчика ЦЭ2727У встраиваемого в схему АВР отдельно стоящего дома.

Замена электросчетчика

Владельцы квартир, у которых установлен счетчик старого образца, порой хотят заменить его на новый двухтарифный (день и ночь) электросчетчик, по которому они могут оплачивать электрическую энергию меньше. Как правильно это сделать.

Замена электрического счетчика в квартире должна производиться специальной организацией или работником эксплуатирующей организацией (энергосбытовой). При самостоятельной замене электросчетчика можно получить проблему с поставщиком электрической энергии, так как необходимо внести изменения в показания, отметить замену и сделать опломбирование.

Самостоятельная замена электросчетчика повлечет за собой штраф, отключение от сети навряд ли будет, но этого исключать так же нельзя.
Что необходимо сделать для замены счетчика, порядок действий.
1. Позвонить в сбытовую компанию и сделать заявку.
2. Во время разговора со сбытовой компанией уточнить вопросы:
– порядок действия по замене счетчика;
– какой счетчик лучше приобрести;
– где приобрести счетчик или компания может сама продать счетчик при установке;
– время прихода электрика для замены электросчетчика;
– стоимость работ по замене и гарантия на выполненную работу.

Электросчетчик – устройство и принцип работы

Без счетчиков электроэнергии не обходится работа ни одного электрифицированного объекта, будь то гараж, частный дом или промышленное предприятие. Сегодня на рынке представлены счетчики разных типов, моделей, модификаций. Это позволяет подобрать оптимальный вариант с учетом особенностей объекта и количества используемой электроэнергии. Что представляет собой электросчетчик, устройство и принцип работы данного прибора рассмотрим ниже.

Как ведется подсчет электроэнергии

Независимо от устройства и принципа работы, электросчетчик имеет одно назначения — подсчет количества электроэнергии, которая была израсходована за определенный промежуток времени. Расход измеряется в киловатт-часах. Один киловатт-час (кВт·ч) — это количество электроэнергии, которое расходуется потребителем за временной промежуток, равный часу. В цифровом выражении это представлено так:

1 кВт·ч = 1 киловатт × 1 час = 1000 Ватт × 3600 секунд = 3600000 Джоулей = 3,6 Мегаджоуля.

Можно рассмотреть на примере конкретного прибора. Если утюг мощностью 2 киловатта будет работать полчаса, расход составит:

2 кВт × 0,5 часа = 1 кВт·ч.

Классификация электрических счетчиков

По конструктивному устройству электросчетчики делятся на:

механические — считаются устаревшими. Из-за больших габаритов и низкой точности показаний они практически не используются;
электромеханические — в основном, используются на объектах бытового назначения, где учет электроэнергии ведется по единому тарифу;
электронные — более совершенные модели с широким функционалом и высокой точностью показаний. Рекомендуются для установки на объектах, где предусмотрена разная тарификация учета расхода электрической энергии.

Устройство счетчика электроэнергии

Устройство электросчетчика с электронным измерительным механизмом предусматривает наличие таких элементов:

специализированные микросхемы, выполняющие функцию замера количества электроэнергии и преобразования полученных данных в единицы измерения;
вычислительный механизм;
защитный корпус;
импульсный или цифровой выход (в зависимости от модели) для возможности удаленного считывания показаний и интеграции прибора в единую систему автоматизированного учета расхода энергии.

В электромеханическом счетчике вычислительный механизм представлен электромагнитом, соединенным с барабаном, который представляет собой систему колесиков с цифрами. В электронном приборе в качестве счетного механизма используется микроконтроллер, подключенный к цифровому дисплею. Устройство электросчетчиков данного типа предусматривает наличие модуля энергонезависимой памяти, в котором регистрируется количество тока, использованное в разных режимах — например, в дневное и ночное время суток.

Принцип работы однотарифного электросчетчика

Принцип работы электросчетчика электромеханического типа достаточно простой. При включении электроприборов на вход счетчика поступают сигналы о напряжении и силе тока, которые фиксируются соответствующими датчиками и передаются на преобразователь. Он, в свою очередь, оцифровывает эти сигналы и преобразует их в импульсы определенной частоты. Импульсы передаются на электромагнит счетного механизма, далее, посредством зубчатой передачи, сигнал поступает на колесики барабана. В результате данные отображаются в виде конкретных цифр.

Как считываются показания электромеханического однотарифного счетчика

Электромагнитные модели торговой марки Пульсар производства компании «ТЕПЛОВОДОХРАН» оснащены счетным механизмом с шестиразрядным барабаном. Принцип работы электросчетчиков данного типа предусматривает вывод показаний на переднюю панель прибора. При считывании принимаются во внимание первые пять цифр (колесики черного цвета). Показания корректны только в том случае, если прибор подключен к исправной сети электропитания (должен гореть светодиодный индикатор), опломбирован, эксплуатируется с соблюдением сроков поверки и рекомендаций производителя.

Подготовка электромагнитного счетчика к использованию

Перед монтажом и использованием проведите тщательный осмотр прибора на наличие механических повреждений корпуса, проверьте целостность пломб. Напряжение, которое подводится к параллельной цепи электросчетчика, не должно превышать 265 Вольт. Сила электротока в последовательной сети электросчетчика не должна быть выше 60 или 100 Ампер в зависимости от модификации прибора .

Подключение прибора проводится только при обесточенной сети электропитания. После подключение и опломбирования включите электроприборы. При правильном подключении мигает светодиодный индикатор, показания расхода электроэнергии увеличиваются.

Как работает электронный многотарифный электросчетчик

Принцип работы электросчетчиков многотарифного типа аналогичен принципу работы электромагнитных приборов. Единственное отличие — преобразованный сигнал подается на микроконтроллер, который управляет цифровым дисплеем, запоминающим устройством и электронным реле. На дисплей выводится не только количество использованной электроэнергии, но и значения физических величин электросети: мощность, сила электротока, частота сети и другие.

Многотарифные счетчики торговой марки Пульсар способны вести учет электрической энергии по четырем тарифам в двенадцати сезонах. Они оснащены встроенной литиевой батареей, которая обеспечивает автономный ход часов в случае отключения подачи электропитания. Ресурс батареи рассчитан на 16 лет непрерывной работы.

Встроенный модуль памяти позволяет вести журнал событий, рассчитанный на 22 типа событий. В свою очередь, каждый тип может включать до 24 событий.

Как считываются показания электронного счетчика

Принцип работы электросчетчиков данного вида предусматривает вывод показаний на электронный дисплей. Сценарий вывода показаний задается пользователем. Появление на дисплее значка в виде треугольника с восклицательным знаком свидетельствует о наличии ошибок.

Вычислительный механизм может находиться в циклическом или нециклическом режиме работы. В первом случае переключение тарифных режимов осуществляется автоматически (период отображения программируется). Во втором переключение режимов осуществляется вручную посредством нажатия кнопки на крышке корпуса.

Для дистанционного считывания данных предусмотрен цифровой интерфейс RS485 с гальванической изоляцией от входных цепей.

Подготовка электронного счетчика к использованию

Перед установкой электросчетчика необходимо убедиться в его технической исправности, отсутствии повреждений. Следует также проверить заводские настройки прибора. Если они не соответствуют вашим требованиям, проводится перепрограммирование через интерфейс RS485 с использованием ПК и специального программного обеспечения.

После подключения прибора к сети электропитания на дисплее должна появиться информация о версии программного обеспечения и результате самодиагностики. При отсутствии ошибок на дисплее последовательно отображаются разрешенные режимы работы. Показания значений силы электротока и напряжения в сети соответствуют реальным.

На нашем сайте вы можете купить электросчетчик по привлекательным ценам!

Как читать ваш счетчик

Измеритель SRP в вашем доме отслеживает ваше ежедневное потребление энергии. Ниже приведены объяснения того, как считывать показания каждого типа счетчика для наших вариантов тарифного плана Basic, Time-of-Day, Customer Generation и Electric Vehicle (EV).

Метров

Landis + Gyr

Вы можете считать показания этого глюкометра с помощью ЖК-дисплея самого глюкометра.

Чтобы узнать мощность в кВт, подождите, пока на ЖК-дисплее счетчика отобразится код 10. Код отображается в области 3 – см. Легенду. Будет отображена ваша максимальная мощность в кВт за день; это максимальная средняя нагрузка за 15 или 30-минутный интервал, в зависимости от вашего тарифного плана, за день.

Код	Описание чтения
0	Код 0 – время суток (HH.ММ)
2	Код 2 – Дата (ММ ДД ГГ)
3	Код 3 – общее считывание кВтч (включая показания в периоды пиковой и непиковой нагрузки)
4	Код 4 – пиковый кВтч
5	Код 5 – Непиковые кВтч
7	Код 7 – сверхвысокая мощность в непиковое время (только тарифный план для электромобилей)
10	Максимум кВт – это максимальная средняя нагрузка за день, взятая за 15 или 30-минутный интервал, в зависимости от вашего тарифного плана.

Если вы хотите просмотреть исторические ежедневные показания этого счетчика, вы можете сделать это в Интернете с помощью «Моя учетная запись».

Счетчик солнечной энергии Landis + Gyr

Счетчик Landis + Gyr также подходит для домов с солнечной системой электроснабжения. Индикаторы внизу дисплея показывают поток электричества.

Код	Описание чтения
	Когда индикаторы движутся справа налево, ваша солнечная система вырабатывает энергию и отправляет ее в SRP.
	Когда индикаторы движутся слева направо, ваш дом покупает способность системы SRP.

Счетчики Elster REX

Счетчики Elster REX включают солнечные счетчики REX1, REX2 и REX2.

Измеренные величины: счетчики REX могут отображать как значения энергии, так и потребляемой энергии. Значения энергии могут отображаться пятью цифрами. Если количество требует меньшего количества цифр, используются ведущие нули. Если используется измерение TOU, счетчики могут отображать количество энергии для каждого тарифа. Идентификатор ставки показывает соответствующую ставку для каждого количества.

Пожалуйста, обратитесь к изображениям ниже, чтобы просмотреть образцы дисплеев, которые будут циклически проходить измерители REX.Коды и соответствующие описания следующие:

REX1

Этот счетчик можно прочитать с помощью ЖК-дисплея на самом счетчике.

Код	Описание чтения
8888,88	Тест дисплея
т	Время суток (военное время)
кВтч	Общее считывание кВтч (включая показания в пиковые и непиковые периоды)
Оценить A кВтч	Пиковая мощность (только для клиентов TOU)
Скорость C кВтч	Внепиковые кВтч (только для клиентов TOU)

REX2

Этот счетчик можно прочитать с помощью ЖК-дисплея на самом счетчике.

Код	Описание чтения
8888,88	Тест дисплея
т	Время суток (военное время)
кВтч	Общее считывание кВтч (включая показания в пиковые и непиковые периоды)
T A кВтч	Пиковая мощность (только для клиентов TOU)
T C кВтч	Внепиковые кВтч (только для клиентов TOU)

REX2 солнечный счетчик

REX2 также работает на счетчике для дома с солнечной системой электроснабжения.

Стрелки внизу дисплея показывают поток электричества. Левая стрелка указывает, когда ваша солнечная система производит энергию и отправляет ее в SRP. Правая стрелка показывает, когда ваш дом покупает способность системы SRP. Мигающие стрелки указывают количество энергии, которую вы покупаете или продаете.Чем быстрее мигает, тем больше энергии покупается или продается.

Код	Описание чтения
	Указывает, что солнечные панели вырабатывают энергию, которую покупает SRP.
	Указывает, что энергия покупается у SRP

Счетчик Elster A3T

Этот счетчик можно прочитать с помощью ЖК-дисплея на самом счетчике.

Код	Описание чтения
888	Тест дисплея
0	Время суток (военное время)
1	День недели
2	Дата
3	Всего кВтч
4	Пиковая мощность кВтч (тариф A)
5	Внепиковые кВтч (тариф C)
7	Супер внепиковые кВтч (тариф D – только тарифный план для электромобилей)
10	Максимум кВт – это максимальная средняя нагрузка за день, взятая за 15 или 30-минутный интервал, в зависимости от вашего тарифного плана.

Наверх

Regresar al Principio

Механические счетчики

SRP использует следующие механические счетчики.

Цифровой:
Цифровой счетчик отображает числа в четырех или пяти окнах.Если у вас есть этот измеритель, вы просто записываете числа (например, на Рисунке 1 ваше показание будет 8304).

Наберите:
Большинство счетчиков SRP представляют собой счетчики с циферблатом, которые имеют четыре или пять циферблатов в виде часов, пронумерованных по часовой стрелке и против часовой стрелки (см. Рисунок 2). Для этих счетчиков вам нужно читать циферблаты справа налево в соответствии с направлением стрелки. Следуйте этим рекомендациям при чтении циферблатов:

Если указатель находится между двумя числами , запишите наименьшее число.(Если это не 9 и 0, тогда вы должны записать 9.)
Если указатель находится прямо на числе , посмотрите на циферблат справа. Если указатель находится между 9 и 0, запишите меньшее число. Если он находится между 0 и 1, запишите большее число.
Чтобы рассчитать использование , прочтите числа, которые вы записали для каждого циферблата, слева направо (в нашем примере это будет 9079). Чтобы определить, сколько киловатт-часов (кВтч) вы израсходовали, вычтите предыдущее показание из текущего и умножьте разницу на множитель счетчика, который можно найти на вашем счетчике.

Если у вас есть какие-либо вопросы по вашему счетчику, позвоните представителю службы поддержки клиентов SRP по телефону (602) 236-8888.

Наверх

Regresar al Principio

Счетчики времени использования

SRP использует следующие счетчики для некоторых счетов в тарифном плане TOU (E-26). Ниже приведены типы счетчиков TOU, перечисленные производителем. Каждый счетчик отображает не только ваше потребление в киловатт-часах (кВтч), но и другую информацию.

Чтобы узнать, как читать ваш глюкометр, найдите ниже инструкции и схему для вашего типа глюкометра и обратитесь к легенде справа.

Измеритель ABB / Elster (EEM)

На дисплее слева отобразится трехзначный идентификационный код. В правой части дисплея отобразится описание кода. Дисплей будет автоматически меняться примерно каждые шесть секунд.

Пожалуйста, обратитесь к изображению ниже, чтобы просмотреть образец дисплея.Код и соответствующее описание выглядят следующим образом:

Код	Описание чтения
888	Тест дисплея (8.8.8.8.8)
000	Время суток (военное время) **
001	День недели (1 = воскресенье, 2 = понедельник и т. Д.)
002	Дата (месяц-день-год)
003	Всего кВтч
004	Пиковая кВтч
005	Внепиковые кВтч

ПРИМЕЧАНИЕ: Когда информация счетчика повторяется, мигающие A или B в левой части дисплея счетчика указывают измеренную норму; я.е. A = в пиковый период, B = в непиковый период. Мигающая буква в правой части дисплея – это индикатор напряжения. Мигающая стрелка указывает направление электрического тока.

Наверх

Regresar al Principio

Счетчик Шлюмберже

На дисплее будет отображаться трехзначный идентификационный код слева только для тестового режима. Остальные идентификационные коды представляют собой две цифры, показанные слева.В правой части дисплея отобразится описание кода. Дисплей будет автоматически меняться примерно каждые шесть секунд.

Пожалуйста, обратитесь к изображению ниже, чтобы просмотреть образец дисплея. Код и соответствующее описание выглядят следующим образом:

Код	Описание чтения
888	Тест дисплея (8.8.8.8.8)
01	Время суток (военное время) **
02	Дата (месяц-день-год)
03	Всего кВтч
04	Пиковая кВтч
05	Внепиковые кВтч

Наверх

Regresar al Principio

Счетчики повреждены

Большинство проблем с глюкометром возникают в результате вандализма, взлома или несчастного случая.Если защитное стекло или пломбы на измерителе сломаны, он может работать неправильно. Не пытайтесь регулировать или ремонтировать счетчик. Вместо этого позвоните представителю службы поддержки клиентов по телефону (602) 236-8888.

Наверх

Regresar al Principio

Как электросчетчик определяет потребление энергии

Коммунальная компания взимает с вас плату за использованную электроэнергию на основе ежемесячных показаний электросчетчика, который измеряет ток, проходящий через служебный вход в вашу электрическую сервисную панель.Счетчик может быть либо механическим аналоговым счетчиком, который ежемесячно снимает обслуживающий персонал, который посещает ваш дом, либо новым цифровым счетчиком, который может отправлять информацию через Интернет или радиосигналы.

Потребление электроэнергии измеряется в киловатт-часах

Какой бы вид счетчика вы ни использовали, он измеряет количество потребляемой электроэнергии в ватт, , а точнее, в киловатт-час. Ватт – это произведение напряжения и силы тока (или тока) в электрической цепи: 1 вольт x 1 ампер = 1 ватт.Но эта формула представляет собой просто меру электрического потенциала. Чтобы измерить фактическое использование энергии , вы должны добавить элемент времени. Следовательно, потребление электроэнергии – это измерение ватт, использованных в течение определенного периода времени. Ваш электросчетчик регистрирует потребление электроэнергии в киловатт-часах. Проще говоря, 1 киловатт-час = 1000 ватт-часов. Например, если вы включите 100-ваттную лампочку на 10 часов, потребление энергии будет рассчитано как 100 ватт x 10 = 1000 ватт (или 1 киловатт-час).

Как работает механический аналоговый электросчетчик

Традиционный аналоговый счетчик – это механическое устройство, которое находится рядом с служебным входом, где служебные провода коммунального предприятия входят в здание – либо от воздушных проводов, которые входят в метеорологическую головку и спускаются вниз по кабелепроводу к счетчику, либо от подземных служебных проводов. Счетчик обычно заключен в стеклянный корпус и имеет внутри металлический диск, который вращается, когда цепи внутри здания потребляют ток от служебных проводов.Если вы посмотрите на диск, то увидите, что он движется медленнее в периоды низкого потребления электроэнергии, например ночью, и быстрее в периоды пиковой нагрузки.

В механических счетчиках используются две проводниковые катушки, которые создают магнитные поля. На одну катушку воздействует ток, протекающий по проводнику; на другую катушку влияет напряжение, проходящее через проводник. Вместе магнитные поля, создаваемые катушками, вращают тонкий алюминиевый диск с контролируемой скоростью. (Алюминий не магнитен, но в этом случае перемещается по принципу, известному как вихревой ток ).Диск вращает серию шестеренок, которые перемещают пять циферблатов, записывающих электроэнергию в киловатт-часах. Этот механизм называется индикатором .

Ваше потребление электроэнергии вручную считывает работник коммунальной службы, который посещает дом, чтобы прочитать цифры на циферблатах. Механический электрический счетчик не может быть считан удаленно. Потребление электроэнергии в вашем здании рассчитывается путем вычитания цифр за последний месяц из показаний за этот месяц.

Опытный потребитель может научиться читать эти циферблаты, чтобы измерить собственное потребление электроэнергии и убедиться, что плата за коммунальные услуги является точной.

Как считывать показания механического электрического счетчика

Для регистрации потребления электроэнергии у вас должны быть начальная и конечная точки. Если вы хотите узнать, сколько электроэнергии вы потребляете за месяц, сначала снимите показания в первый день месяца, а затем сделайте второе измерение в конце последнего дня месяца. Разница между двумя показаниями покажет вам, сколько киловатт-часов вы израсходовали в этом месяце.

Чтобы снять показания, начните с числа на крайнем левом циферблате внутри счетчика и считайте его вправо.Запишите каждое число слева направо. Допустим, ваше начальное значение (в начале месяца) показывает 01050. Второе значение (в конце месяца) показывает 02050. Вычтите нижнее значение из более высокого: 02050 – 01050 = 1000. Это означает, что вы использовали 1000 киловатт-часов в течение месяца.

Следует помнить одну важную вещь: если циферблат находится между цифрами, показание должно быть записано как меньшее число. Например, если циферблат находится между 1 и 2, показание будет записываться как 1, пока не пройдет 2 на циферблате.Также обратите внимание, что когда вы смотрите на пять циферблатов, номера первого, третьего и пятого набора идут по часовой стрелке, а второй и четвертый диски вращаются против часовой стрелки. Это нормально и не вызывает беспокойства.

Как работает цифровой электросчетчик

Цифровые электросчетчики бывают нескольких типов. Более старый стиль содержит аналогичную механическую систему, которая измеряет электрический поток от служебных проводов в здание, но также имеет аналого-цифровой преобразователь (АЦП), который преобразует измерение в цифровой сигнал.

В новом типе цифрового электросчетчика есть датчики переменного тока (переменного тока), которые определяют напряжение и силу тока во входящих проводах. Этот тип цифрового измерителя лучше собирает всю мощность в цепи, что делает его немного более точным, чем механический или АЦП.

Вместо циферблатов у цифрового счетчика есть электронный дисплей, который вы или обслуживающий персонал можете прочитать вручную на лицевой стороне счетчика, или сигнал может быть отправлен в коммунальную компанию через высокочастотный сигнал, который передается обратно в коммунальное предприятие. компания по электроснабжению проводов.В некоторых стилях цифрового счетчика проезжающий служебный автомобиль с надлежащим оборудованием может «считывать» счетчик с помощью радиочастотного сигнала, излучаемого счетчиком.

Если дом или бизнес оснащен солнечными панелями или ветряными генераторами, которые отправляют энергию обратно в энергосистему, цифровой счетчик регистрирует чистое использование. Счетчик отслеживает направление потока энергии, которое можно прочитать на лицевой стороне счетчика как «доставлено» или «получено».

Как считывать показания электрического счетчика и почему это важно – Pacman Electric

Независимо от того, являетесь ли вы домовладельцем, владельцем бизнеса или и тем и другим, важно понимать, как считывать показания счетчика электроэнергии.Короче говоря, ваш электросчетчик измеряет общее потребление энергии в киловатт-часах (кВтч), которое использует дом или здание. Знакомство с электросчетчиком может помочь вам сэкономить деньги и электроэнергию, сравнивая ежемесячные затраты и внося изменения для снижения потребления электроэнергии. Это также позволяет вам убедиться, что электрическая компания выставляет точные счета на основе количества потребляемой вами электроэнергии, что помогает избежать завышенных цен.

Но удивительно, что многие люди даже не видели свой электросчетчик.Его часто считают сложным, запутанным и, как правило, ненужным, если только не возникает проблема. Но правда в том, что считывать показания электросчетчика очень просто, и домовладельцы и владельцы бизнеса должны регулярно контролировать свои счетчики. В этом посте мы расскажем, как следует считывать показания частного и коммерческого электросчетчика, как отслеживать потребление электроэнергии и как выявлять проблемы до того, как они станут проблемой.

Как считывать показания электрического счетчика в вашем доме

Вы можете найти свой электрический счетчик снаружи дома, как правило, в том месте, где в дом поступает электричество.Если у вас возникли проблемы с его поиском, попробуйте найти место, где проходят воздушные линии электропередач от ближайшей дороги. В некоторых многоквартирных домах с несколькими блоками счетчики часто сгруппированы. Прежде чем вы научитесь считать счетчик жилого электросчетчика, сначала определите, какой счетчик установлен в вашем доме:

Циферблатный счетчик

Циферблатный или аналоговый счетчик – это более традиционные счетчики, которые часто встречаются в старых домах. Как правило, их труднее читать, чем их цифровые аналоги.Циферблатные счетчики используют процесс, называемый электромагнитной индукцией, для измерения количества энергии, проходящей через счетчик, и отображают число на круглых циферблатах на передней панели счетчика.

Чтобы считать показания счетчика циферблата, встаньте прямо перед ним, так чтобы счетчик находился на уровне глаз. Большинство бытовых счетчиков имеют четыре или пять циферблатов. Каждый циферблат пронумерован от 0 до 9 и имеет указатель, который поворачивается по часовой стрелке или против часовой стрелки в зависимости от потребления энергии. Чтобы проверить счетчик, считайте показания циферблатов по порядку слева (цифра 10 000) вправо (1 кВтч на деление) и запишите каждое число.

Вы, вероятно, заметите, что указатель часто оказывается между двумя цифрами на циферблате. Если это произойдет, правильное число будет меньшим из двух. Если указатель попадает точно на одно число, используйте это число только в том случае, если указатель на циферблате справа прошел 0. Если нет, запишите меньшее число. Запишите числа, дату и время, когда вы их записали. В следующий раз, когда вы будете проверять счетчик, вычтите первое показание из второго, чтобы получить количество киловатт-часов, использованных в течение этого периода времени.

Цифровой счетчик

Если в вашем доме есть цифровой счетчик, вам повезло – они намного быстрее и легче читаются. Цифровые счетчики имеют ЖК-экран или светодиодный экран, поэтому у них нет дисплеев с циферблатом. Эти счетчики записывают точное количество использованной энергии и отображают показания на дисплее, устраняя необходимость в ручных расчетах. Цифровые счетчики также имеют встроенный коммуникационный чип, который отправляет показания вашего счетчика в электрическую компанию, поэтому техническому специалисту не нужно посещать ваш дом каждый месяц.

Чтобы проверить цифровой счетчик, прочтите числа на экране слева направо, не обращая внимания на красные числа или числа с красным фоном. Если вы видите две строки чисел, прочтите их так же. При записи этих чисел важно обращать пристальное внимание на то, где находится десятичная точка, чтобы не записать неправильное число. Вычислите использованные киловатт-часы, как если бы вы использовали аналоговый циферблат.

Как считывать показания электросчетчика в вашем офисе

Если вы уже знаете, как считывать показания электросчетчика у себя дома, проверить счетчик на вашем предприятии будет несложно.Выполните те же действия, описанные выше, чтобы найти свой счетчик и измерить потребление электроэнергии вашим предприятием. Основное отличие бизнес-счетчиков заключается в том, что они часто используют более одного тарифа и измеряют потребление электроэнергии за несколько периодов времени. Вот несколько распространенных типов бизнес-электросчетчиков:

Получасовые счетчики

Этот тип счетчиков измеряет потребление электроэнергии предприятием каждые полчаса, чтобы обеспечить наиболее точное считывание потребности в энергии для обеспечения правильного выставления счетов.Предприятиям, потребляющим более 100 кВтч, автоматически дается получасовой счетчик, но предприятия с потреблением более 70 кВтч могут выбрать использование этого типа счетчиков. Определите, есть ли в вашей компании получасовой счетчик, проверив свой недавний счет за электроэнергию, и найдите число 00 рядом с буквой «S» в левом верхнем углу.

Стандартные счетчики

Стандартные счетчики используют единую единицу тарифа при измерении потребления электроэнергии предприятием. Стоимость каждой единицы использованной энергии одинакова, независимо от времени суток.Предприятия с низким потреблением электроэнергии часто используют стандартные счетчики для измерения и измерения энергии. Стандартные счетчики имеют номер поставки, начинающийся с 03, что упрощает их идентификацию при просмотре счета за электроэнергию.

Вечерние, выходные и ночные счетчики

С предприятий, использующих этот тип счетчиков, взимается более высокая плата за электроэнергию в дневное время, вторая ставка – за вечернее и выходное время, а третья – за электроэнергию в ночное время. .Ночные тарифы на электроэнергию, как правило, самые низкие из этих трех, что идеально подходит для предприятий, которые работают в основном в ночное время и в выходные дни, таких как бары или казино.

Понимание того, как считывать показания счетчика электроэнергии и ежемесячно отслеживать потребление энергии, может помочь вам сэкономить деньги и избежать завышенных цен в долгосрочной перспективе. Если у вас есть вопросы об энергопотреблении вашего бизнеса или вы хотите узнать о способах снижения затрат, свяжитесь с нами сегодня.

Счетчик показаний

У большинства наших клиентов есть стандартный электросчетчик.Однако у клиентов, пользующихся нашей опцией управления нагрузкой, есть другой счетчик, который измеряет пиковую нагрузку.

Если у вас есть электронный счетчик с цифровым ЖК-дисплеем, перейдите сразу к разделу, посвященному электронным измерителям нагрузки.

Если в вашем глюкометре есть стрелка или диски для измерения механической нагрузки, прочтите этот раздел И следующие разделы. У нас также есть брошюра «Как считывать показания электрического счетчика» с полезной информацией.

Это пример 9-значного номера счетчика.В зависимости от типа счетчика в вашем доме длина счетчика может составлять от 6 до 9 цифр. Если у вас возникнут проблемы с определением правильного номера счетчика, запишите номер и отправьте нам электронное письмо по адресу «Связаться с нами» или позвоните представителю службы поддержки клиентов. Если у вас есть стандартный электросчетчик без счетчика нагрузки, выполните следующие действия:

Встаньте прямо перед электросчетчиком, так чтобы он находился на уровне глаз. Вы заметите серию круглых циферблатов на циферблате счетчика.На каждом циферблате есть десять цифр (0–9) и стрелка в виде стрелки часов. Стрелки продвигаются вперед, когда через счетчик проходит электричество, поэтому циферблаты показывают общее количество использованных киловатт-часов (KWH).

Чтобы определить правильные показания счетчика, просто считайте показания шкалы справа налево. Читая каждый циферблат, записывайте номер. В большинстве случаев указатель будет между двумя цифрами на циферблате. ПРАВИЛЬНОЕ НОМЕР – МЕНЬШЕ ИЗ ДВУХ, ЗА ИСКЛЮЧЕНИЕМ МЕЖДУ 0 И 9, В ЭТОМ СЛУЧАЕ ВЫ ПРОЧИТАЛИ 9.

При чтении каждого циферблата обращайте внимание на то, в каком направлении он вращается – одни циферблаты вращаются по часовой стрелке, а другие – против часовой стрелки. Если вы не будете осторожны, это может привести к неправильному чтению циферблатов. Попробуйте прочитать приведенный выше пример. Его следует читать как 75 245 кВтч.

Когда указатель наведен прямо на число, как на четвертом циферблате справа в этом примере, обязательно проверьте циферблат справа. Если этот указатель не прошел нулевое значение, как показано здесь, указанное число еще не достигнуто.Следовательно, циферблат выше следует читать как пять, а не шесть. Правильное показание для этого счетчика – 75 933 кВт / ч

После того, как вы прочтете показания счетчика, просто введите показания и другую необходимую информацию в форму для считывания показаний счетчика.

Чтобы определить, сколько электроэнергии вы израсходовали за месяц, мы вычитаем последнее показание счетчика из показания счетчика за предыдущий месяц. В приведенных выше примерах разница между двумя показаниями составляет 688 кВтч (75 933 кВтч – 75 245 кВтч = 688 кВтч). Таким образом, если бы эти показания были сняты в течение нескольких месяцев подряд, вам будет выставлен счет за 688 кВтч электроэнергии.

ROLLA MUNICIPAL UTILITIES: Служба поддержки клиентов

Считывание таинственного счетчика на стене вашего дома

Электроэнергия, потребляемая в вашем доме, измеряется в киловатт-часах. Для справки: 100-ваттная лампочка, горящая 10 часов, потребляет один киловатт-час. Возможность считывать показания счетчика электроэнергии дает хороший способ контролировать потребление электроэнергии в вашем доме. Следующая иллюстрация предоставлена в качестве руководства по считыванию показаний вашего электросчетчика.

Некоторые счетчики являются цифровыми, и их можно прочитать, просто взглянув на цифры на циферблате. Подобно одометру в автомобиле, регистрирующем пробег, цифровой счетчик записывает количество киловатт-часов по мере их использования. Другие электромеханические счетчики работают с использованием шестеренок, чтобы повернуть серию циферблатов. Чтобы их правильно прочитать, нужно немного подумать.

Если у вас есть электромеханический счетчик, вы заметите серию циферблатов. Стрелки на циферблатах движутся в том же направлении, что и порядок счета чисел.Чтобы определить собственное показание счетчика, просто запишите число, которое прошла каждая рука. Начните с крайнего левого циферблата и продолжайте вправо.

На этом рисунке счетчик показывает «73256» КИЛОВАТ-ЧАСОВ.

Имейте в виду, что когда считыватели RMU снимают показания на вашем счетчике, они НЕ сбрасывают его обратно на ноль. Следовательно, числа продолжают вращаться до тех пор, пока счетчик не будет считан в следующий раз. Путем вычитания двух последовательных показаний определяется количество потребляемой электроэнергии за месяц.Когда значения вводятся, они сразу же проверяются, чтобы увидеть, совпадают ли показания с показаниями в предыдущем месяце. Если он немного ниже или выше, считывающему устройству предлагается повторно считать показания счетчика, чтобы убедиться в правильности показаний. Это помогает обеспечивать точность вашего счета каждый месяц.

Итак, что теперь?
Как только вы научитесь считывать показания счетчика, легко определить, сколько электроэнергии вы израсходовали со времени последнего счета за электроэнергию. Просто посмотрите на счет за электроэнергию за последний месяц, чтобы найти показания, записанные считывающими устройствами RMU.Затем вычтите показания за последний месяц из числа, которое вы только что сняли со своего глюкометра. В итоге вы получите общее количество киловатт-часов, которое вы израсходовали с момента последнего чтения. Вы также можете использовать удобный инструмент, доступный на нашем веб-сайте: Калькулятор счетов за жилую недвижимость

Помните, просто считывание показаний счетчика не сэкономит денег; однако это поможет вам лучше понять общее потребление энергии, а осознание этого – первый шаг к принятию мудрых решений.

Куда девается вся эта электроэнергия?

Наибольшее потребление электроэнергии в вашем доме приходится на оборудование для отопления и кондиционирования воздуха.Более старые, менее изолированные дома потребляют еще больше электроэнергии. Водонагреватели обычно являются вторым по величине потребителем электроэнергии в вашем доме. После этого идут крупные бытовые приборы, такие как холодильники, плиты, стиральные машины и сушилки, а затем более мелкие, такие как телевизоры, лампы и стереосистемы.

Есть вещи, которые вы можете сделать, чтобы сэкономить энергию и деньги в долгосрочной перспективе. Чтобы увидеть некоторые идеи по энергосбережению, нажмите здесь.

Электросчетчики – электрические 101

Электрический счетчик измеряет количество электроэнергии, потребляемой в доме.Потребление электроэнергии измеряется в киловатт-часах (кВтч). Киловатт-час – это 1000 Вт на 1 час времени (десять лампочек мощностью 100- Вт, которые горят на 1 час).

Ваш счет за электроэнергию рассчитывается путем умножения количества потребляемой вами электроэнергии (в кВтч) на тариф за электроэнергию. Например, если вы используете 800 кВтч электроэнергии по ставке 0,115 доллара США (11 ½ цента) за кВтч, ваш общий счет составит 92,00 доллара США, плюс плата за обслуживание и сборы.

Если у вас нет умного счетчика, представитель электрической компании приезжает к вам домой и снимает показания счетчика один раз в месяц.Затем записывается потребление кВтч для определения вашего следующего счета.

Как определить тариф на электроэнергию?

Как рассчитать тариф на электроэнергию на основе вашего счета

Как считывать показания электрического счетчика

Ниже показано, как считывать показания аналогового электросчетчика.

Когда циферблат находится между двумя цифрами, выберите меньшую цифру.
Когда указатель появляется над числом, используйте большее число только в том случае, если циферблат справа прошел ноль.
Циферблаты ниже показывают общее количество 24604 кВтч. Если вы прочитаете 24630 в то же время на следующий день, ваш дом израсходовал 26 кВтч за предыдущие 24 часа.

Интеллектуальные счетчики

За последние несколько лет во многих домах были установлены интеллектуальные счетчики. В отличие от традиционных аналоговых счетчиков, интеллектуальные счетчики являются цифровыми и имеют небольшое количество движущихся частей. Интеллектуальный счетчик может связываться с офисом электрической компании с помощью беспроводного сигнала, аналогичного мобильному телефону.

Интеллектуальные счетчики связываются с электрической компанией через точки доступа к сети (ретрансляционные станции).
Ваша электрическая компания может предоставить вам в режиме реального времени информацию об использовании энергии на вашем компьютере, планшете, а иногда и на смартфоне.
Если произойдет отключение электроэнергии, электрическая компания будет немедленно уведомлена с помощью интеллектуальных счетчиков.
Интеллектуальные счетчики работают с национальной энергосистемой для направления и повторного направления электроэнергии в разные части страны.

Счет за электричество увеличился после установки интеллектуального счетчика

Старые аналоговые электрические счетчики имеют много механических компонентов и движущихся частей.По мере взросления механизмы могут замедляться или даже останавливаться. Неисправный аналоговый счетчик может привести к меньшему счету за электроэнергию, поскольку он занижает использованные кВтч. Эта проблема (для электрической компании) может быть решена путем калибровки или замены счетчика.

Интеллектуальные счетчики являются цифровыми, у них очень мало движущихся частей, и они намного точнее. Вполне возможно, что ваш старый счетчик не измерял общее потребление киловатт-часов. После установки умного счетчика счет будет выше, потому что новый счетчик более точен.

Если ваш счет увеличился после установки интеллектуального счетчика, проверьте свой счет на предмет увеличения тарифов на электроэнергию. См. Как определить тариф на электроэнергию?

Как узнать, точен ли мой электрический счетчик?

Все умные счетчики не идеальны. Возможно, интеллектуальный счетчик неправильно измеряет потребление киловатт-часов. Если вы подозреваете это, обратитесь в свою электрическую компанию и запросите проверку. Им следует отправить техника для проверки вашего глюкометра, чтобы убедиться в его точности.Если вы все еще думаете, что ваш глюкометр не выполняет измерения должным образом, вы можете установить на него монитор энергопотребления.

Интеллектуальный счетчик излучения

Некоторые люди считают, что интеллектуальные счетчики излучают вредные радиоволны. Если вы выполните поиск по запросу «опасны ли интеллектуальные счетчики», вы найдете разнообразную информацию и утверждения о том, вредны ли интеллектуальные счетчики или нет.

Интеллектуальный измеритель излучения похож на некоторые другие электрические устройства. Есть много электрических устройств, излучающих излучение, включая микроволновые печи, сети Wi-Fi , беспроводные и сотовые телефоны, радио, устройства открывания гаражных ворот и т. Д.

Интенсивность излучения уменьшается по мере удаления от источника (с использованием закона обратных квадратов ). Чем дальше вы от передающего источника, тем слабее уровень излучения. Если ваша кровать находится очень близко к умному счетчику, это может быть поводом для беспокойства.

Что делать, если мне не нужен умный счетчик?

Если вы не хотите устанавливать интеллектуальный счетчик или хотите удалить существующий, обратитесь в свою электроэнергетическую компанию. Если они уберут ваш интеллектуальный счетчик и заменит его аналоговым счетчиком, будет взиматься плата за обслуживание.

С аналоговым счетчиком представитель электрической компании должен будет прийти к вам домой, чтобы снять показания счетчика. Это приведет к ежемесячной плате за снятие показаний с этого счетчика.

Указатель между двумя числами, выберите меньшее число.

Когда указатель прошел ноль,

используйте большее число. (6)

Указатель появляется над числом 6.

Информация об электрическом счетчике
– Presque Isle Electric & Gas Co-Op
Даже если сейчас у вас дома установлен новый счетчик AMI, продолжайте считывать данные с нового счетчика и записывать информацию в квитанцию для выставления счетов в соответствии с текущими требованиями.Отправляйте квитанцию о выставлении счета в PIE & G с оплатой каждый месяц до установленной даты. Вы также можете сообщить свои показания по телефону 1-866-999-4571 или ввести свои показания в Интернете с помощью нашего менеджера учетных записей «SmartHub» (на главной странице этого веб-сайта или с помощью нашего бесплатного мобильного приложения SmartHub). Когда наша коммуникационная инфраструктура AMI будет полностью готова к работе, ваш счетчик начнет автоматически передавать показания в PIE&G. В это время PIE&G прекратит использование полей показаний счетчиков на квитанции для выставления счетов, где вы обычно пишете свои показания и дату.
Новые электросчетчики Vision
PIE&G оснащены легко читаемыми цифровыми дисплеями вместо циферблатов. Лицевая панель глюкометра будет автоматически переключаться между двумя (2) различными отображениями чисел.
На первой фотографии ниже на лицевой панели отображается серия восьмерок («888888»). Этот дисплей называется «проверка сегмента», он предназначен для подсветки каждой маленькой цифровой линии или сегмента, обозначающего каждое число на экране. Эта проверка сегмента является частью программирования, и все в порядке со счетчиком или отображением чисел.Ряд восьмерок просто указывает на то, что все сегменты экрана на ЖК-дисплее с цифрами на счетчиках работают.
На втором фото ниже справа верхняя линия отражает серию из шести (6) нулей или «000000». Регистр всех новых счетчиков обнулен на заводе (это означает, что счетчик не зарегистрировал потребление электроэнергии). В этой верхней строке отображается потребление электроэнергии, представленное 6-значным числом. Каждый месяц вы будете записывать этот шестизначный верхний номер в квитанции для выставления счета и указывать дату, когда вы снимаете показания счетчика.Это ваше текущее показание счетчика, отражающее количество энергии, которое вы израсходовали в киловатт-часах (кВтч) с момента установки нового счетчика. Чтобы рассчитать общее количество потребленной энергии в киловатт-часах за определенный период времени, просто вычтите предыдущее значение из текущего.
В ближайшем будущем, когда связь будет полностью восстановлена, ваш новый счетчик будет автоматически передавать ваши показания в PIE & G. Счетчик предоставит вам и вашей команде ценную информацию, такую как обнаружение перебоев в работе и ежедневное интервальное потребление энергии.При обнаружении сбоев PIE & G может использовать эту информацию для распределения ресурсов и управления ими, чтобы быстрее реагировать на перебои в подаче электроэнергии и сокращать время восстановления. Информация о показаниях счетчика будет доступна вам в SmartHub, чтобы вы могли анализировать свои модели использования энергии и наблюдать, когда ваше потребление достигает пиков и падает каждый день, неделю и месяц. Это может помочь вам узнать о неисправном приборе (например, работающем насосе или неэффективной морозильной камере), чтобы вы могли организовать ремонт или замену, или позволить вам отрегулировать свои режимы использования (например, выключение теплового термостата или настройку переменного тока). или даже выключить, когда вы уезжаете в отпуск).Доступность этой информации поможет вам сэкономить энергию и деньги.
.

Промышленная вентиляция в Москве строительство монтаж в Подольске

Электросчётчик – это… Что такое Электросчётчик?

История

Принцип работы

Виды и типы

Ссылки

Электросчетчики. Виды и работа. Как выбрать и применение

Виды электросчетчиков

Электросчетчики разделяются по следующим типам:

Перечислим достоинства электронных счетчиков:

Похожие темы:

Электрический счетчик – подключение, устройство, принцип работы

Как самостоятельно выбрать счетчик для дома

Типы счетчиков по принципу работы

Выбор счетчика по принципу работы

Мощность потребления электроприборами

Электрическая схема подключения

Устройство электросчетчика

Крепление счетчика в щитке на DIN-рейке

Как надежно подключить провода к счетчику

Порядок пломбировки счетчика

С 1 июля россиян обязали устанавливать умные счетчики.

Механизм умного счетчика

Установка без согласования

Оплата и тарифы

Отказ от установки

Как со счетчика электроэнергии снять показания

Электрические счетчики, применение, марки и типы счетчиков. Замена счетчика. Технические характеристики

Монтаж электрических счетчиков

Замена электросчетчика

Электросчетчик – устройство и принцип работы

Как ведется подсчет электроэнергии

Классификация электрических счетчиков

Устройство счетчика электроэнергии

Принцип работы однотарифного электросчетчика

Вам также может понравиться

Как считываются показания электромеханического однотарифного счетчика

Подготовка электромагнитного счетчика к использованию

Как работает электронный многотарифный электросчетчик

Как считываются показания электронного счетчика

Подготовка электронного счетчика к использованию

Как читать ваш счетчик

Метров

Landis + Gyr

Счетчик солнечной энергии Landis + Gyr

Счетчики Elster REX

REX1

REX2

REX2 солнечный счетчик

Счетчик Elster A3T

Механические счетчики

Счетчики времени использования

Измеритель ABB / Elster (EEM)

Счетчик Шлюмберже

Счетчики повреждены

Как электросчетчик определяет потребление энергии

Потребление электроэнергии измеряется в киловатт-часах

Как работает механический аналоговый электросчетчик

Как считывать показания механического электрического счетчика

Как работает цифровой электросчетчик

Как считывать показания электрического счетчика и почему это важно – Pacman Electric

Как считывать показания электрического счетчика в вашем доме

Как считывать показания электросчетчика в вашем офисе

Счетчик показаний

ROLLA MUNICIPAL UTILITIES: Служба поддержки клиентов

Считывание таинственного счетчика на стене вашего дома

Электросчетчики – электрические 101

Как считывать показания электрического счетчика

Интеллектуальные счетчики

Счет за электричество увеличился после установки интеллектуального счетчика

Как узнать, точен ли мой электрический счетчик?

Интеллектуальный счетчик излучения

Что делать, если мне не нужен умный счетчик?

– Presque Isle Electric & Gas Co-Op

Вам может понравится

Подключение эл панели: Подключение варочной панели к электросети | Полезные статьи

Дизайн кухни 9 метров с диваном: особенности оформления и подбор мебели

Трафареты орнаменты: Орнаменты и узоры трафареты | Трафареты, Орнаменты, Трафарет для мебели

Добавить комментарий Отменить ответ
