Электропроводка своими руками: схема, монтаж, прокладка

Содержание:

1. Готовим основу для схемы электроснабжения
2. Определяемся со структурой схемы электроснабжения
3. Выбираем кабель
4. Составляем план
5. Прокладываем кабеля

   ---

Качественная проводка в квартире (доме) является залогом бесперебойной работы электроприборов и безопасности обитателей жилища. Специалисты советуют не использовать одни и те же кабеля дольше 30 лет и по истечении этого срока обязательно менять их. Такая позиция объясняется ограниченностью эксплуатационного ресурса любых проводников и неизбежностью роста нагрузки на домашнюю электросеть. Вот почему монтаж электропроводки в квартире производится в рамках каждого капитального ремонта помещения.

Услуги профессионального электрика обходятся недешево, но при желании все работы можно выполнить самостоятельно. Новая проводка в квартире своими руками — посильная задача, если четко следовать рекомендациям специалистов.

Готовим основу для схемы электроснабжения

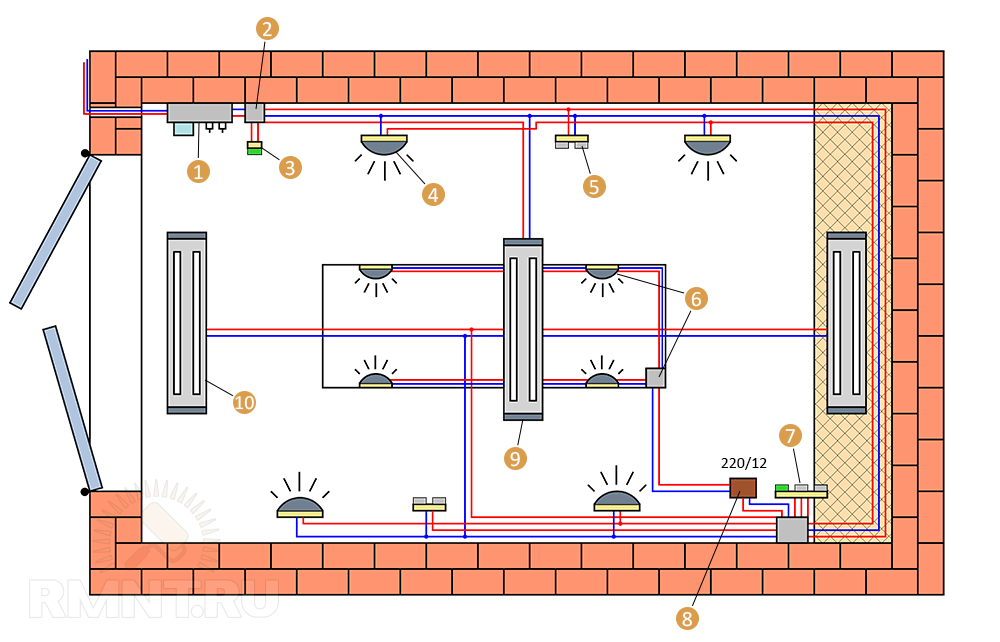

Схема электропроводки в доме предназначена для упрощения процесса прокладки кабелей, а также беспрепятственного подключения всех осветительных приборов и бытовой техники.

Подготовка электросхемы начинается с планирования окончательного дизайна помещения. Когда сформировано четкое представление о будущем месте нахождения приборов, его необходимо отразить на бумаге. В идеале — распечатать план жилища и на нем отметить точки подключения (розетки, включатели), но можно использовать и схематический чертеж, нарисованный от руки.

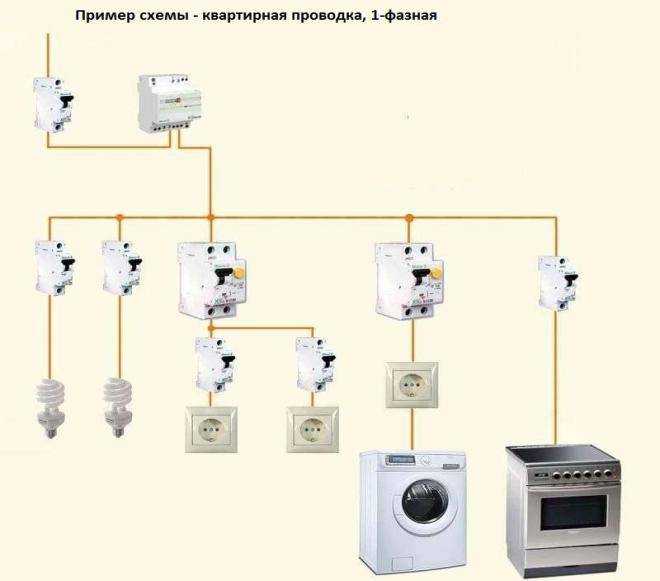

Определяемся со структурой схемы электроснабжения

В домах старой застройки применялись глухозаземленные нейтральные схемы электроподключения (TN–C). Они обладают низкой надежностью, поэтому активно заменяются токопроводящими системами типа TN–C–S с защитным заземлением потребителей. Такие электросети состоят из бытового щитка, кабелей и электромонтажных изделий (распределительных коробок, подрозетников).

На каждую комнату потребуется минимум пара распределительных коробок для грамотного разведения веток освещения и запитки электроприборов. Количество подрозетников равно суммарному числу всех включателей и розеток.

Щиток играет роль блока управления электроснабжением квартиры. В него монтируют:

• Вводный автоматический выключатель
• Рубильник нагрузки
• Однополюсные выключатели для каждой ветки, ведущей в комнаты или к крупному потребителю (бойлеру, электроплите, кондиционеру)
• Устройства защитного отключения (УЗО)
• Другие элементы управления (реле, таймеры, контакторы)

Монтаж электропроводки в среднестатистической квартире площадью 40—100 м2 осуществляется с использованием следующих категорий устройств:

• Главный автомат с показателями 25—35 А. Чем больше площадь жилища, тем выше должны быть значения тока.
• Несколько видов УЗО под разные номинальные токи (50 А 30 мкА для общего щитка, 30 А 30 мкА для каждой комнаты, 20 А 30 мкА для кондиционера)
• Автоматы для веток различной нагрузки (25 А для каждой комнаты, 16 А для климатической техники)
• Кабеля подходящего сечения
• Гофра

От правильности выбора кабелей зависит работоспособность всей электросети, этому вопросу стоит уделить особе внимание.

Выбираем кабель

Для прокладки электросетей используют алюминиевые и медные проводники. Алюминиевые кабеля считаются недорогими и надежными. Но на деле такая проводка в доме оказывается не самым лучшим вариантом. Из-за быстрого износа алюминиевые провода не обеспечивают надежного соединения клемм и скруток, что приводит к частым сбоям в работе электросети. При этом ремонт такого вида проводки сопряжен с целым рядом проблем:

• Хрупкость кабеля
• Окисления при встраивании в системы с медными проводами
• Образование вредных испарений во время пайки алюминия

С учетом этих аспектов профессионалы настоятельно рекомендуют отказаться от алюминиевых кабелей в пользу медных проводников в поливинилхлоридной оболочке (ПВХ).

Сечение кабеля для прокладки на определенном участке подбирается исходя из нагрузки конкретной ветки электросети. Этот параметр рассчитывается по формуле: I= P/U Где I — искомое значение силы тока в сети, U — напряжение, а P — совокупная мощность всех подключаемых электроприборов.

Так, для запитки одного чайника мощность 2 кВт, 10 штук 60-Ватных лампочек, микроволновки в 1 кВт и холодильника в 0,4 кВт от сети в 220 В потребуется сила тока в 16,5 Ампер ((2000+(10х60)+1000+400)/220=16,5). Такую нагрузку выдержит медный кабель диаметром в 1,5 мм2. Для облегчения подбора диаметра сечения кабеля профессиональные электрики составили специальные таблицы, которые имеются в свободном доступе.

Трехжильный кабель ВВГ 3×2,5 с сечением 2,5 мм подойдет для соединения щитка с распределительными коробками и запитки розеток. ВВГ 3×1,5 применяют для подключения осветительных приборов и их включателей. ВВГ 3×4 идеален для электроплит и других мощных потребителей.

Для корректного подсчета длины проводов необходимо вручную измерить расстояние от щитка до распределительных коробок и дальше, до точек подключения. К полученному значению прибавляют 3—4 метра на погрешность и подгонку. Гофры берут столько же, сколько и проводки.

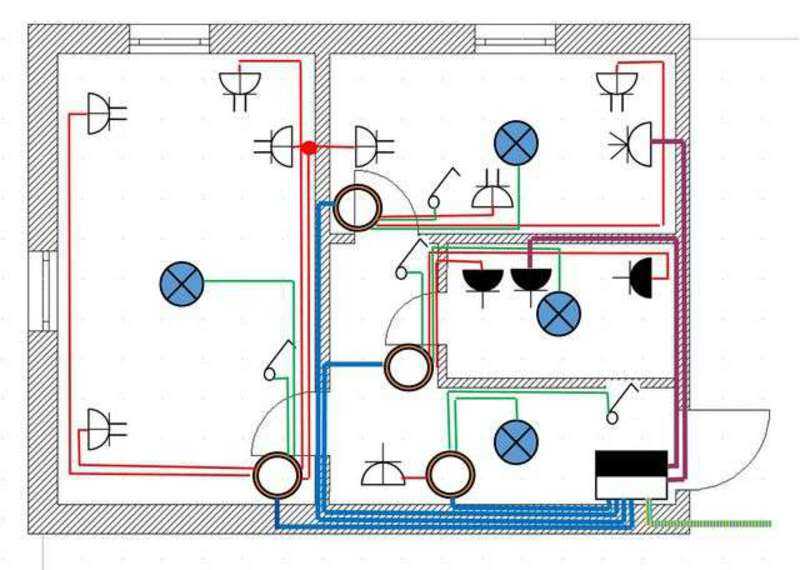

Составляем план

Щиток является начальной точкой схемы. Как правило, его размещают у входных дверей. Грамотно составленный план обязательно включает:

• Минимум две ветки на каждую комнату для подключения цепей освещения и розеток.
• Обозначения мест запитки каждого стационарного потребителя (бойлера, теплого пола, люстр), всех розеток и выключателей.
• Никаких пометок на территории балконов. Если вы намерены утверждать план в контролирующих инстанциях, такие обозначения будут расценены как грубейшее нарушение ПУЭ, что повлечет проблемы при оформлении разрешения.

Осветительные приборы нельзя запитывать последовательно друг от друга или от розеток. Это чревато возникновением замыканий и выходом из строя всей ветки. Любые светильники должны подключаться автономно, от персонального кабеля.

Хотите убедиться, что электропроводка в доме своими руками будет сделана с соблюдением всех норм и стандартов? Отдавайте схему на утверждение в энергослужбу. Конечно, для этого придется потрудиться над составлением профессионального плана, поскольку зарисовку от руки просто не примут, зато наверняка будете знать, что все составлено правильно. Процедура бесплатная.

Прокладываем кабеля

Для проведения работ понадобятся:

• Инструмент для штробления стен (отбойный молоток, болгарка с кругом по камню или перфоратор)
• Набор сменных насадок к аппарату (бур по бетону 16—20 мм, долото для бетона 25—30 мм, корончатое сверло)
• Паяльник на 40—60 Вт
• Пассатижи, бокорезы, отвертки с изолированными ручками
• Мультиметр
• Индикатор-фазоуказатель
• Уровень
• Тройник и несколько метров кабеля для времянки
• Переносная электролампа
• Х/б изолента, токопроводящая паста или алебастр
• Строительный шнур для отбивки маршрута электросети

Последний пункт можно заменить карандашом, но он с ним не получится быстро и легко разметить маршрут сети.

Подготавливаем времянку

Для обеспечения электроинструментов питанием на протяжении ремонта необходимо соорудить временную электросеть. Удлинителя на базе кабеля сечением 4 мм2, длиной 7—10 м с тройной розеткой, оснащенной автоматом на 16 А, вполне достаточно. Избегая контакта проводов с телом, выкручиваем пробки, отключаем автомат и вручную вскрываем дозу возле счетчика и выводим проводку наружу. К ней подключаем времянку, тщательно изолируя места скрутки.

Штробление

Щиток устанавливают на высоте порядка 1,5 м. При этом не рекомендуется подключать его в местах залегания труб отопления или водопровода. Это продиктовано соображениями защиты электрики от аварийных разливов воды. Установка под щитком бетонного заграждения по типу подоконника позволяет обеспечить должную защиту системы и обойти общепринятый запрет.

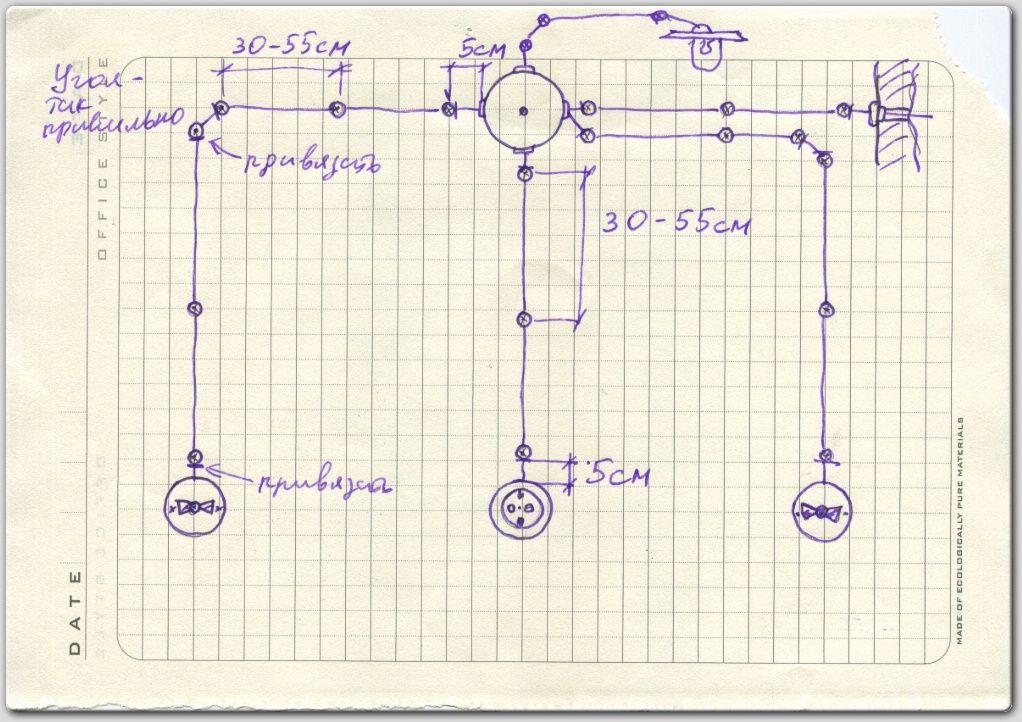

От щитка в соответствии с утвержденным планом размечают электросеть. Все ветви трассы должны пролегать строго вертикально или горизонтально, чтобы при монтаже предметов интерьера на стены избежать случайного повреждений кабеля.

Проводку от щитка к комнате ведут вдоль потолка. Легче всего это сделать за одноуровневым гипсокартонным потолком. Гофра с кабелем просто укладывается в имеющееся пространство.

Если потолок монолитный, целесообразно облегчить работу и заводить проводку вдоль стен, придерживаясь линии, расположенной на 20 см ниже уровня потолка. В случае укладки вдоль пола используется специальный электроплинтус. Основной кабель заводится в распределительную коробку, от которой отходят провода к остальным электромонтажным устройствам. Полости под розетки просверливают корончатым сверлом на высоте 30 см от пола, а включатели — 80 см. Такое позиционирование обеспечит свободный доступ к сети даже детям. Любые точки запитки электроприборов следует размещать на расстоянии не менее 10 см от дверного проема.

Укладка кабеля

В выдолбленные полости укладываем гофру с кабелем, закрепляем алебастровым раствором, который точечно наносим на каждые полметра трубки. Распределительные коробки и подрозетники садим на алебастровую подушку, заводим в них проводку, соединяем провода методом скручивания, опрессовывания или спайки. Пары кабелей, подлежащих компоновке, определяются по цвету оболочки. Ноль (N, нейтраль) обозначают синим цветом, защитные провода (PE) — желтым с продольной зеленой полосой. Фазные провода окрашивают в белый, черный, красный или коричневый оттенки. Недопустимо соединение фазы и ноля, фазы с фазой или подсоединение включателя в разрыв нейтрали.

На последнем этапе вводные концы гофр заводят в щиток. Их обрабатывают проводящей пастой, зажимают хомутом на винте, который куском провода PE соединяют с клеммой заземления щитка. Обесточивают жилище, отключают времянку, изолируют задействованные в ней провода, тестируют работоспособность системы. Если все хорошо, штукатурят ветки.

Если соблюдена технология прокладки кабелей и правильно произведена замена, в квартире проводка обеспечит бесперебойную работу всех электроприборов. При возникновении любых сложностей, необходимо обратиться к профессионалам за помощью. Важно помнить, что на кону не только функциональность системы, но и безопасность обитателей жилища.

Электропроводка на кухне: схема разводки и монтаж

По статистике, кухня является комнатой с наибольшим энергопотреблением.

В ней сосредоточена третья часть домашних бытовых электроприборов: стиральная и посудомоечная машина, электродуховка, микроволновка и многое другое. Плюс ко всему, с появлением новинок добавляются мелкие энергопотребляющие приборы: миксер, хлебопечка, тостер. С каждой покупкой нового электроприбора возрастает нагрузка на электропроводку. Если вы думаете, что замена старых розеток улучшит ситуацию, то это не так. Однажды, несоответствующая нагрузке разводка проводов может не выдержать потребляемой мощности, и электропроводка на кухне перегорит. Поэтому капитальный ремонт должен начинаться с замены разводки, которую можно выполнить своими руками.

Содержание

• 1 Рассчитываем мощность сети
• 2 Подбираем провод
• 3 Построение схемы разводки
• 4 Установка электрощита
• 5 Монтаж выключателей и розеток на кухне
  • 5.1 Штробление под проводку стен
  • 5.2 Укладка провода
  • 5.3 Установка розеток и выключателей

Рассчитываем мощность сети

Прежде чем начать замену старой разводки проводов, надо определить тип подведенной в кухню электросети. Обычно в старых квартирах с газовой плитой проложена однофазная сеть. Такой вариант разводки не очень хорош для высокого энергопотребления, так как вся нагрузка ложится на один провод. Более удачную разводку представляет трехфазное подключение, подведенное в кухню с установленной электроплитой. В такой системе нагрузка распределяется по трем проводам, создавая дополнительный запас мощности.

На следующем этапе подсчитываем общую мощность всех электроприборов, планируемых для установки на кухне. Это легко сделать, прочитав в инструкции каждого электроприбора его потребляемую мощность. Стандартное энергопотребление всех приборов на современной кухне составляет от 9 до 15 кВт. Хотя одновременно все электроприборы вряд ли будут работать, проводку лучше сделать с запасом мощности.

В этом примерном перечне приборов суммарная мощность кухонной техники достигает 14 кВТ

Подбираем провод

Рассчитав мощность будущей проводки, переходим к выбору провода. Для внутренней электропроводки применяются алюминиевые или медные провода в диэлектрической изоляции:

• Алюминиевый провод наиболее распространен для внутренних разводок. Это связано с его дешевизной и малым весом. На этом достоинства заканчиваются. Большое электрическое сопротивление алюминия по правилам электрической эксплуатации требует использовать провода с большим сечением. Толстая проводка создаст сложности при монтаже, портя внешний вид стены. Сопротивление алюминия вызывает нагрев проводки, который сопровождается ослаблением контактов. Увеличивающаяся от перегрева хрупкость алюминия существенно сокращает срок эксплуатации провода;
• Недостаток медного провода только в его дороговизне. Для внутренних помещений медная проводка намного безопаснее, чем алюминиевая. Это связано с меньшим электрическим сопротивлением меди, уменьшающим вероятность нагрева всей разводки. Медный провод устойчив к многочисленным сгибаниям, имеет длительный срок эксплуатации и не уменьшает проводимость тока после окисления.

По приведенной ниже таблице подбираем подходящий для работ кабель:

Построение схемы разводки

Прежде чем сделать своими руками разводку, нужно рассчитать точную ее схему. Ряд правил помогут в работе:

• простейшая схема проводки предусматривает монтаж одной распределительной коробки. Такой вариант не подойдет для кухни с большим количеством энергопотребляющих приборов;
• разводка должна включать несколько распределительных коробок, от которых идет запитывание разных приборов;
• правильный монтаж проводки требует создания отдельных веток: для подключения розеток, осветительных приборов, мощных бытовых приборов;
• на каждой ветке устанавливают УЗО для защитного отключения;
• если все же рассчитывается схема с одной распределительной коробкой, необходимо использовать только трехжильный провод сечением не менее 4 кв.мм. Провод укладывают в пластиковую трубу.

Пример схемы подключения электрической разводки на кухне

Безопасность бытовой техники обеспечивает заземление, при монтаже которого запрещается:

• соединять заземление с нулевым проводом;
• заземлять нулевые и заземляющие жилы разных линий;
• делать заземление из отдельного провода.

Установка электрощита

Для повышения безопасности и удобного управления разводкой вместо традиционной коробки распределения можно сделать монтаж электрощита:

1. в щите на входе монтируем УЗО мощностью, соответствующей общему току нагрузки. Для однофазной сети подойдет УЗО на 50 А.
2. совокупность параллельных розеток допускается не более 5 штук. Кабелем НГ 3х2,5 подключаем розетки на отдельные автоматы мощностью 25 А.
3. провода от приборов освещения соединяем параллельно с подключением к автомату на 6 А. Для удобства управления системой линии местного и общего освещения можно подсоединить к разным УЗО.

Монтаж выключателей и розеток на кухне

Составляя схему расположения розеток и выключателей, обязательно надо учесть места установки мебели и электроприборов. Ряд правил поможет создать удобство и безопасность на кухне:

• выполняя монтаж розеток, отдайте предпочтение моделям, рассчитанным на 16А с керамическими вставками;
• выключатели можно использовать рассчитанные на работу с меньшей нагрузкой. Здесь надо обратить внимание на внешний вид. Рабочие клавиши быстро загрязняются от частого использования и с гладкой поверхности легче удалять грязь во время уборки;
• в современной квартире монтаж розеток от пола выполняют на высоте 40 см. Исключение могут быть розетки, установленные над столешницей для удобного подключения бытовых приборов;
• выключатели монтируют на высоте около 1 м от пола в свободных к доступу местах. Наиболее удобно поместить выключатель на расстоянии 15 см от косяка входной двери или на стене при входе в кухню. Для включения дополнительного освещения надо сделать отдельные выключатели.

Штробление под проводку стен

Составив подробную схему электропроводки, можно приступать к штроблению стен, так как скрытая проводка не будет портить эстетичный вид комнаты. Эту операцию легко выполнить своими руками с помощью штробореза или перфоратора. Вооружившись инструментом, можно приступать к работе:

1. Стараясь создать минимальную длину штроб, на стену наносим разметку. Углы поворота штроб необходимо делать прямыми. Это облегчит прогнозирование размещения проводки под штукатуркой, если придется сверлить отверстия в стене.
2. По нарисованной разметке пробиваем канавки и углубления для монтажа подрозетников.

Штробление стены на кухне

Укладка провода

Учитывая следующие советы, монтаж проводов своими руками не составит особого труда:

1. через каждые 40 см в канавке сверлим отверстия диаметром 6 мм.
2. провод затягиваем в пластиковую гофрированную трубу и прокладываем по канавкам.
3. трубу к стене крепим специальными пластиковыми дюбель-скобами, вставляя их в просверленные отверстия.
4. закончив монтаж провода, пробником прозваниваем всю систему, проверяя на отсутствие обрыва, все канавки заделываем штукатуркой.

Провод в гофре уложенный в штробе



Установка розеток и выключателей

Финалом работы служит монтаж в подготовленные гнезда розеток и выключателей:

1. В подготовленные углубления крепим пластиковые подрозетники. В их днище есть технологические отверстия для проводов. Подрозетник отверстием надеваем на выступающий из стены провод, устанавливаем в углубление и фиксируем винтами. Все щели между корпусом подрозетника и стеной заделываем цементным раствором или гипсом.

   Установленный подрозетник

2. Монтаж самих выключателей и розеток делаем по окончании всех отделочных работ. Выступающие из стен концы провода подсоединяем к клеммным колодкам и закрепляем механизм в корпусе подрозетника. Сверху надеваем декоративные накладки из пластика.
3. Когда все работы завершены, остается подключить проводку к общей электросети и испытать ее.

Установленная своими руками электрическая проводка на кухне, при соблюдении всех рекомендаций и правильных расчетах, надежно прослужит долгие годы. Запас мощности позволит в будущем добавлять новые электроприборы, не опасаясь перегрева и замыкания проводов.
