Скрытая проводка в срубе: как ее смонтировать правильно

Скрытая проводка довольно распространена в деревянных домах. Ее, как правило, укладывают внутри стен, перекрытий или пола. Монтаж такой проводки в доме не портит дизайн помещения. Кроме того, сводит к минимуму контакты жильцов с электричеством.

Что вы узнаете

Деревянные срубы любимы многими. В них свободно дышится, отлично поддерживается температурный режим. Однако главным недостатком деревянных зданий является их пожароопасность. Использование при строительстве легко воспламеняющихся материалов выливается в итоге в повышенные требования к электромонтажу. Производя монтаж проводки в деревянном доме, следует строго исполнять требования ПУЭ и ГОСТ.

Скрытая проводка: достоинства и недостатки

В деревянных строениях наиболее предпочтительной является проводка открытая. Если ее выполнить открытым способом, то ее контроль максимально прост. Так же прост и ремонт. Однако от такой проводки зачастую страдает интерьер.

Поэтому владельцы домов в основном предпочитают прокладывать электрические провода скрытно. При этом они получают следующие преимущества:

1. Провода не мешают отделывать стены и потолок;
2. Появляется возможность заглубить выключатели с розетками в стены;
3. Провода, спрятанные в каналах, менее подвержены механическим повреждениям;
4. Проводка не становится местом, где оседает пыль и паутина;
5. Эстетизм выполненных электрических коммуникаций.

Электропроводка, уложенная скрытым способом, является предметом повышенной опасности. Это обусловлено следующими ее недостатками:

• возможность повреждения, поскольку провода бывает трудно обнаружить вовремя. Особенно в случае утери схемы коммуникаций;
• сложность подключения дополнительных точек;
• относительная дороговизна выполняемых работ.

Соблюдения каких правил безопасности требует скрытая проводка в срубе

Если вы решили собственными руками монтировать электрику в деревянном доме, следует строго соблюдать существующие требования к выполнению работ.

• Во-первых, скрывать коммуникации необходимо в элементах из негорючих материалов.
• Во-вторых, выполняя монтаж скрытой проводки, нельзя допускать ее контакта с деревом.

При проведении работ следует помнить, что провода необходимо укладывать в металлические или гофрометаллические трубы. Оптимальным вариантом является медь, поскольку она легко гнется. В любом случае, протягивания кабелей через трубы процесс довольно трудоемкий. Чтобы с ним справиться, в трубу закладывают кондуктор.

Составляя схему электропроводки, целесообразно количество изгибов свести к минимуму.

В случае короткого замыкания возникает электрическая дуга. От нее неизбежно воспламенится древесина. Но металлическая труба может предотвратить чрезвычайную ситуацию. Если установить пластиковую гофру, этого не произойдет: она просто начнет плавиться.

Пластиковая оболочка проводов не может устоять перед зубами грызунов. Конечно, укладка кабелей в металлические трубы является довольно трудоемкой. Но металл способен обезопасить проводку и в этом отношении.

Предотвратить возможные пожары также можно, если приобретать качественные материалы. Провода, УЗО, автоматы должны быть марок, имеющих хорошую репутацию.

Скрытая проводка: особенности технологии монтажа

Технология монтажа скрытой проводки в срубе предполагает выполнение довольно трудоемких операций. Так, потребуется высверливать вертикальные каналы при укладке сруба. А штробление горизонтальных каналов производится по готовым стенам. Хотя, и вертикальные штробы можно выполнить при разводке.

Если электрика обустраивается после выполнения внутренней отделки, провода укладывают между стеной и отделочным материалом (например, гипсокартоном). Но и в этом случае их помещают в металлические трубы. Цель — воспретить возможное возгорание.

Читайте также: Как правильно монтировать проводку за гипсокартоном

Особенности монтажа состоят следующих моментах:

1. Провод не должен занимать более 40% полости трубы.
2. Междустенные переходы коммуникаций, а также места разводки следует изолировать алебастровой штукатуркой или металлическими гильзами.
3. Трубы, в которые укладывают проводку, подлежат заземлению.
4. Сочленениям труб придают герметичность. Чтобы избежать повреждения изоляции, острые края снабжают защитными втулками.

В принципе, высверливание каналов в древесине является операцией довольно трудоемкой. Гораздо проще было бы защитить кабели слоем штукатурки. Однако в деревянных срубах данный способ используется не часто. Причиной тому усадка, характерная для деревянных домов. И, кстати, данный фактор всегда следует учитывать при укладке любой электропроводки.

Провод для монтажа электропроводки

Монтаж проводки в деревянном доме должен производиться медными проводами. Для этого лучше использовать следующие марки изделий с самозатухающей оболочкой:

• ВВГнг (LS или А) – силовой кабель;

• NYM – кабель, включающий в себя круглые медные жилы.

Причем при подготовке проекта следует рассчитать нагрузку на кабели. И, исходя из этого, подобрать сечение проводов.

Читайте также: Как выбрать кабель для электропроводки

В местах сложной разводки следует устанавливать распаечные коробки. Однако укрывать их декоративными деталями запрещено.

Читайте также: Как правильно соединять провода в распределительных коробках

При обустройстве штроб для укладки труб с их глубиной переусердствовать не стоит. Следует помнить, что чем глубже штробы, тем меньше прочность конструкции.

Скрытая проводка и правила ее монтажа

Производя монтаж скрытой проводки, необходимо учитывать следующие важные моменты:

• Диаметр используемых труб и толщина их стенок зависит от параметров кабелей. Если же сечение медного провода составляет 2,5 мм² или менее, то о диаметре трубы можно и не задумываться.
• Если канал состоит из отдельных элементов, их соединяют сваркой или резьбой. А медные трубы – развальцовыванием.
• Защитные конструкции крепят только хомутами.
• Чтобы уменьшить повреждения конструкций сруба, трассы лучше прокладывать за плинтусами и в углублениях проемов.

• Трубы следует укладывать под легким наклоном. Чтобы обеспечить стекание конденсата.
• Если использовать защитные каналы из оцинкованных или нержавеющих материалов, можно исключить вероятность образования коррозии.
• После протяжки через трубы изоляцию проводов необходимо проверить.

Прокладка проводки в перекрытиях

Прокладывая трассу по перекрытиям, можно уменьшить трудозатраты, связанные со штроблением бревен. Как и положено, провода при этом укладывают в трубы. Но трубы фиксируют на балках. Штробы приходится проделывать лишь для кабелей, питающих розетки (выключатели).

Порядок монтажа розеток и выключателей

Установку розеток и выключателей производят только в металлические коробки. Если цепь непрерывная, допустимо заземлять лишь распредщит. В иных случаях заземление коробок производят вместе с трубой. Соединение будет более надежным при использовании сварки.

УЗО и заземление

Любой деревянный сруб отличается повышенной пожароопасностью. Поэтому, как бы ни была выполнена проводка, должны быть обязательно установлены:

• во-первых, система заземления;
• во-вторых, УЗО.

Читайте также: Какой провод использовать в заземлении

Если скрытая проводка в срубе смонтирована с соблюдением всех изложенных требований, она никогда не станет причиной каких-то проблем. В том числе и пожара.

Автор статьи: Сергей Минеев

Я вкладываю в написанные мной материалы всю свою душу и все свои знания в надежде, что это будет полезно посетителям нашего сайта. Буду очень признателен всем, кто решит написать свое мнение о моей работе, свои замечания и предложения в форме для комментариев, имеющейся после каждой из опубликованных мной статей.

Безопасная электропроводка в деревянном доме

Безопасная электропроводка в деревянном доме

Дачные домики, загородные коттеджи сегодня очень востребованы среди населения нашей страны. Самый популярный материал для их строительства – дерево. Это экологически чистое сырье, кроме своих много численных достоинств, имеет один существенный недостаток – легкую воспламеняемость. Доказательством тому служат статистические данные, которые показывают, что большая часть возгораний в таких домах возникает из-за неправильно выполненной электропроводки. Так возможна ли безопасная электропроводка в деревянном доме?

Как сделать безопасную электропроводку в деревянном доме?

Самым популярным материалом для строительства дачных домов было и остается дерево. Которое, при всех своих многочисленных достоинствах имеет один серьезный недостаток, – является, как говорят пожарные, «сгораемым материалом».

Пожарная статистика свидетельствует – более половины возгораний в деревянных домах возникает из-за неисправной электропроводки. На практике основной причиной неисправностей и последующего короткого замыкания чаще всего становится нарушение целостности изоляции проводов в электропроводке. Как правило, это происходит либо из-за повышенной нагрузки на провода либо из-за механических повреждений изоляции.

Отчего так происходит?

Большинство доморощенных «мастеров на все руки», в целях экономии времени, сил и средств, прокладывают скрытую электропроводку по деревянным основаниям, смело пряча ее за обшивку потолка, под облицовку стен, за плинтуса, в пустоты перекрытий и втолковывая «неразумному» клиенту, что именно так и нужно поступать.

Запомните! Монтировать скрытую электропроводку в деревянных домах, используя гофрированную трубу ПВХ, пластиковый короб НЕЛЬЗЯ!

Почему?

На самом деле, причин несколько. Ниже мы рассмотрим две наиболее типичные ситуации, возникающие при эксплуатации электропроводки в деревянном доме.

Во-первых.  В процессе прокладки кабеля электрик может незначительно нарушить изоляцию проводов, причем контрольные электроизмерения повреждений могут и не зафиксировать.

Однако при подключении всего необходимого электрооборудования электропроводка начинает функционировать в режиме максимальной нагрузки. Естественно, такая эксплуатация, вызывающая усиленный нагрев кабеля или провода, неминуемо ослабляет изоляцию, из-за чего возникает короткое замыкание в электропроводке.

Достаточно тонкие стенки пластиковых труб и ПВХ-коробов из не в силах выдержать замыкание без перегорания, следовательно, замыкание, увы, неизбежно повлечет за собой возгорание.

Во-вторых. Скрытая электропроводка с использованием гофрированной трубы или короба ПВХ, проложенная в пустотах деревянных стен, перекрытий и полов, – объект повышенного внимания со стороны нередких в деревянных домах грызунов, стремящихся «попробовать на зуб» детали ваших коммуникаций.

Для мышей, а тем более, для крыс не составит труда перегрызть достаточно тонкую трубу или короб из ПВХ, оголив жилы проводов, последствием чего является короткое замыкание в скрытой электропроводке.

Ситуация усугубляется тем, что в пустотах стен и перекрытий деревянных домов со временем скапливается огромное количество древесной пыли. Как результат – малейшая искра приводит к возгоранию. Самое страшное, что сразу определить место возгорания и ликвидировать его практически невозможно, поскольку процесс горения, происходящий ЗА стенами и перекрытиями, скрыт от глаз. Поэтому даже залив водой и пеной все вокруг, быстро потушить пожар вы все равно не сможете.

Можно ли избежать этих проблем?

На первый взгляд, если производить прокладку электропроводки в деревянном доме согласно требованиям СНиП, ПЭУ, проблем не возникнет. Однако на деле не все так просто. Прежде всего, потому, что требования ПУЭ в отношении монтажа электропроводки в деревянных строениях чрезвычайно жесткие. Кстати, именно жесткость нормативов чаще всего и вынуждает «доморощенных» электриков их нарушать.

Тем не менее, прокладка пожаробезопасной электропроводки в деревянном доме – мероприятие реально выполнимое, при этом вы можете сами выбрать, какую именно использовать проводку.

В нижеприведенной таблице представлены виды электропроводок и способы прокладки проводов и кабелей согласно условиям пожарной безопасности.

Рассмотрим подробнее все виды пожаробезопасной электропроводки в деревянном доме.

Скрытая электропроводка

Хотя большинство компетентных источников на данную тему не рекомендуют монтаж скрытой проводки по сгораемым, в нашем случае, деревянным конструкциям, однако при условии соблюдения требований пожарной безопасности и отсутствия проблем с финансами такую проводку сделать можно.

Ниже мы приводим нормативный документ (ПЭУ-6) в его части, касающейся прокладки скрытой проводки внутри помещений.

По сути, способов пожаробезопасной прокладки скрытой проводки в деревянном доме всего два.

Один из них – прокладка скрытой электропроводки при помощи металлического рукава (трубы). Главное достоинство этого способа заключается в том, что в случае возгорания металлическая труба защитит прилегающие конструкции от огня.

При использовании данного способа проводки вам необходимо будет соблюсти несколько жестких условий: для защиты стенок трубы от коррозии она должна быть изнутри окрашена либо оцинкована. Для защиты изоляции кабеля от острых кромок, получающихся при нарезке труб, на их концы необходимо одеть специальные пластиковые заглушки. Плюс, для такой проводки вам понадобится просверливать в толще стен углубления в виде каналов, в которые, собственно, и укладываются затем металлические трубы.

Оптимальный вариант для такого варианта проводки – медные трубы. Благодаря тому, что трубы из меди гнутся достаточно легко и их можно прокладывать без специальных инструментов, монтаж проводки хоть в какой-то мере упрощается. Однако за простоту и удобство вам придется платить высокую, в буквальном смысле, цену – медные трубы стоят очень недешево.

В соответствии с ГОСТ Р 50571.15–97 (МЭК 364 5 52 93): п. 522.3.2, трубы следует укладывать с незначительным уклоном, чтобы обеспечить возможность вытекания конденсата. Но будьте готовы к тому, что на практике проверить качество монтажа металлических труб, тот же угол наклона или герметичность соединений, крайне затруднительно, если не сказать невозможно.

Второй способ прокладки скрытой электропроводки в деревянном строении – по слою штукатурки (намету) толщиной не менее 10 мм со всех сторон.

Способ вроде бы простой, однако при его использовании возникает вопрос: каким образом соблюсти нормативы ПЭУ относительно сменяемости электропроводки. Как вариант, можно замонолитить электрокабель в штукатурку, предварительно упаковав его в гофру. Формально, конечно, нормативы ПЭУ будут соблюдены, но по факту перетянуть жесткий провод будет уже невозможно.

Более того, ни один специалист не сможет спрогнозировать, как поведет себя штукатурка на деревянных поверхностях через некоторое время. Не пойдут ли трещины? Не начнет ли она отваливаться? Не говоря уже о том, что на красивых деревянных поверхностях толстый слой цементного раствора будет смотреться, по меньшей мере, странно.

Следует подчеркнуть, что оба этих способа достаточно затратные и по средствам, и по усилиям, и по времени. Плюс, требуют планирования электропроводки еще на этапе строительства.

Открытая электропроводка

– Проводка в электротехнической гофрированной трубе

Этот способ предполагает протягивание кабеля в гибкую гофрированную трубу из специального пластика, не поддерживающего горение. В одну трубу можно поместить два или больше кабелей.

К недостаткам данного способа относится, прежде всего, его неэстетичность – вряд ли вам понравится перспектива «украсить» свой дом несколькими рядами гофрированных трубок. С учетом количества электроприборов в современном доме таких рядов может быть 5-7! Кроме того, поскольку гофрированную трубу с протянутым в нее кабелем практически невозможно проложить ровно, «по струнке», все ее изгибы и провисания также не добавят шарма вашему жилищу.

Еще один минус: гофрированная труба – отличный «пылесборник», удалить из которого накопившуюся пыль весьма затруднительно.

– Проводка в электротехнических коробах (кабель-каналах)

При этом способе кабель укладывают в специальные короба (кабель-каналы) из не поддерживающего горение пластика и закрывают защелкивающимися крышками.

Основная проблема при использовании данного способа связана с неизбежной усадкой деревянного дома. В среднем она составляет 1 см на 1 м высоты дома, причем эти значения приведены для домов из качественного клееного бруса, усадка которых минимальна. На практике это означает, что усадка в три сантиметра (для типового двухэтажного дома) сдавит все короба, крышки слетят, сами короба треснут. Как результат – проводку придется переделывать!

Во-вторых, чтобы аккуратно и ровно установить пластиковые короба потребуются определенный навык и сноровка. Прибавьте сюда проблемы с фурнитурой – увы, производители предлагают довольно скудный ассортимент поворотов, углов, заглушек, стыков, без которых аккуратно установить кабель-каналы практически невозможно.

Еще один существенный недостаток электропроводки в кабель-каналах – ее скучный, офисный вид.

К достоинствам данного способа можно отнести его дешевизну, минимальные трудозатраты и возможность в будущем легко произвести любые изменения.

– Проводка открытым кабелем

Последним мы рассмотрим наиболее оптимальный из всех способов прокладки электропроводки в деревянном доме – проводка открытым кабелем.

Естественно, при использовании незащищенного открытого кабеля говорить об эстетике помещения тоже не приходится. Мало того, что сам кабель в обычной изоляции (к примеру, наиболее распространенный ПУНП) выглядит довольно уныло, так под него еще необходимо будет установить прокладку из асбеста или металла, выступающую со всех сторон не менее чем на 10 см.

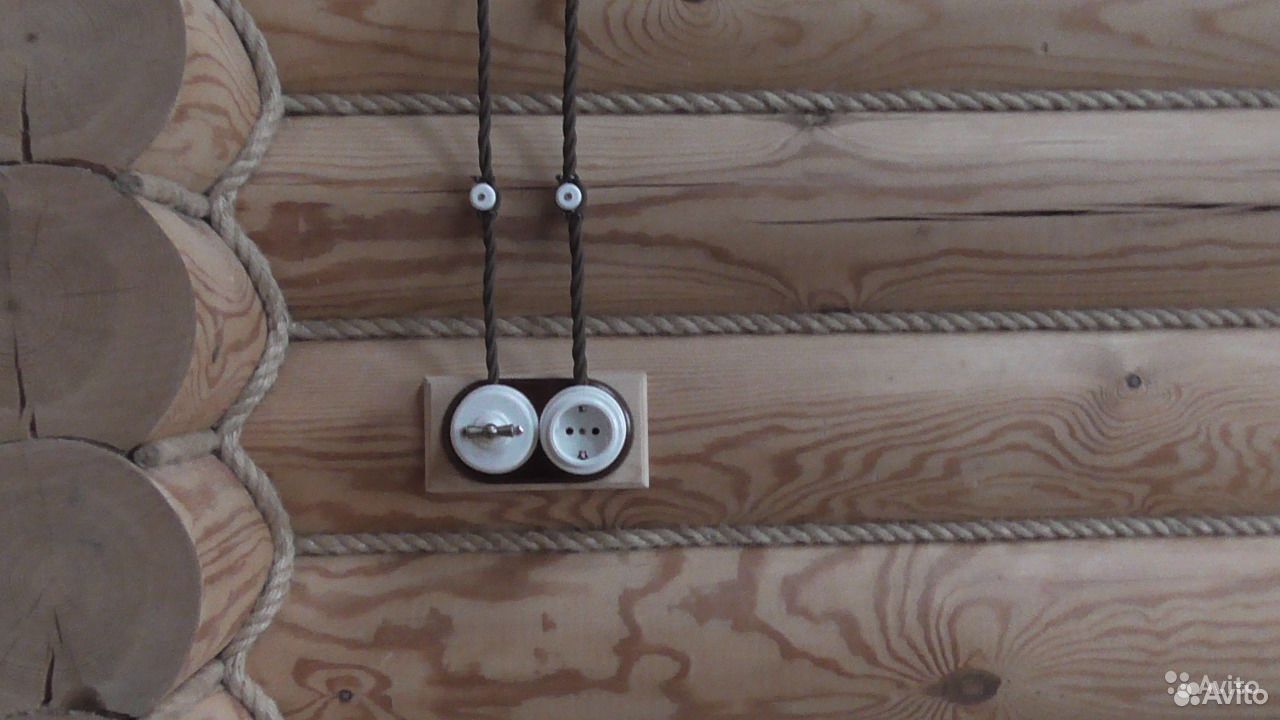

Однако есть и другой способ. Это так называемая ретро проводка на изоляторах. Ее основные достоинства – возможность соблюдения всех необходимых требований безопасности, плюс, оригинальный, чрезвычайно популярный в последнее время дизайн интерьера в стиле ретро.

Электрика в деревянном доме на видео:

Ранее ЭлектроВести писали, что Кабинет министров Украины уменьшил на 756,9 млн грн объемы расходов на выплату льгот и жилищных субсидий гражданам на оплату жилищно-коммунальных услуг.

По материалам: electrik.info.

Электропроводка в деревянном доме

Особенности электропроводки в деревянном доме продиктованы в первую очередь требованиями пожарной безопасности, ведь причиной возгорания деревянных построек чаще всего является короткое замыкание

При проектировании и монтаже электропроводки следует руководствоваться ПУЭ «Правила устройства электроустановок», СНиП 3.05.06-85 «Электротехнические устройства», «Проектирование и монтаж электроустановок жилых и общественных зданий». Существует два способа выполнения электропроводки в деревянном доме: открытый и скрытый.

Открытая электропроводка

В данном случае важно решить две задачи: отделить провод от стены несгораемым материалом и притом проложить провода так, чтобы они не нарушали эстетику интерьера. Выполнить второе условие, используя для изоляции проводки гофрошланги, весьма затруднительно, и потому более предпочтительным является способ прокладки проводов в электромонтажных коробах. Они представляют собой разборную конструкцию, состоящую из установочной и лицевой частей. П-образный профиль из термостойкого пластика крепят к стене, помещают внутрь провода, закрепляют их, а с внешней стороны закрывают крышкой-пластиной. Короба выпускают длиной 2 м нескольких размеров в поперечном сечении и разных цветов, в том числе и в оттенках дерева.

Для прокладки электрокабеля лучше выбрать не стальные, а медные трубы, так как их можно изгибать без применения сложных инструментов.

Другой распространенный вариант открытого электромонтажа — так называемая ретропроводка «косичкой» на электроизоляторах. Выключатели, розетки, рамки, кабельные изоляторы, провода с негорючим многослойным покрытием и оплеткой из искусственного шелка, распаечные коробки и т. д. — все элементы выдержаны в ретростиле. Часть изделий делают из латуни, фаянса, дерева.

Скрытая электропроводка

Такую проводку выполняют внутри строительных конструкций, что по ряду причин не всегда возможно. Так, в случае дома из древесины естественной влажности с проведением электромонтажных работ придется повременить 7–8 лет (!), пока сруб не даст полную усадку. Ведь если сделать скрытую проводку раньше этого срока, при осаживании отдельные части здания могут деформировать или даже разорвать защитные металлические трубы вместе с проводами. Выход один — в ожидании конца осадочных процессов пользоваться временной открытой проводкой.

Скрытая проводка предпочтительнее с точки зрения эстетики интерьера, но внести какие-либо изменения в схему электроразводки будет затруднительно

В уже давшем усадку доме электрокабель прокладывают в металлических трубах с толщиной стенок от 2,5 до 4 мм (в зависимости от сечения жил проводов). Диаметр трубы выбирают с таким расчетом, чтобы провода заполняли ее объем только на 40%. Использовать вместо труб металлорукава, пластиковую гофру и т. п. запрещается. В деревянных домах специалисты рекомендуют применять кабели с маркировкой ВВГнг (А) и ВВГнг-П (А). Это медные провода с цельными жилами и двойной изоляцией.

Разводку можно проложить в перекрытии и в стенах. В торце стены выпиливают паз (его потом скроет дверная коробка), с помощью коронки на расстоянии 15 см от коробки делают углубление под выключатель (розетку), а затем сверлят отверстие, через которое от паза в углубление прокладывают металлическую трубку с кабелем внутри. Важно: глубина каналов в строительных конструкциях должна быть такой, чтобы она не могла повлиять на их несущие способности и прочность.

Дома из клеёного бруса или высушенного в заводских условиях оцилиндрованного бревна практически не дают усадки, поэтому подготовительные электромонтажные работы можно проводить в ходе строительства. Стабильность стеновой конструкции обеспечивает безопасность скрытой электропроводки. В стенах прорезают каналы под металлические трубы, в которые позже прокладывают кабель. К местам установки розеток и выключателей делают вертикальные каналы.

Количество и расположение изгибов проводов и распаечных коробок рассчитывают так, чтобы была возможность заменить провод на участке электросети без демонтажа (повреждения) деревянных конструкций

Монтаж электропроводки в деревянном доме

ХХI век — столетие синтетических материалов. Большинство окружающих нас вещей, строений, предметов быта и, даже, наша пища — это созданные искусственно вещества, которые обладают множеством полезных качеств, кроме одного. Все они чужды человеческому организму. Нельзя говорить о прямом вреде для человека, но и о значительной пользе тоже говорить не строит.

В процессе эволюции человеческий организм, как одна из самых сложных систем, формировался в окружении естественных материалов. Поэтому и жить он должен в природной среде. Никто, естественно, не призывает уподобиться Робинзону. Но создать свой экологически чистый уголок в виде деревянного дома или дачи — оптимальный выход для организации своей жизни в соответствии с требованиями души и тела.

В данной статье рассмотрим, как должна монтироваться скрытая электропроводка в деревянном доме по всем нормам и правилам.

Но конструкции деревянных домов отличаются одним неприятным свойством — они горят. Возгорание может начаться от неправильно построенной печи или печной трубы, но, гораздо чаще, это происходит в результате неполадок в электропроводке. Как бы ни хотел человек приблизиться к природе, без электричества в современном мире обойтись нельзя.

Времена, когда электропроводка в деревянном доме имела вид толстого черного провода, намотанного на вбитые в стену керамические изоляторы, давно миновали. Современная проводка должна соответствовать определенным техническим параметрам, в то же время быть незаметной и доступной для проведения профилактических, ремонтных и измерительных работ.

Чаще всего в сводках о пожарах в деревянных домах, где уничтожается имущество, калечатся и гибнут люди, о причине возникновения возгорания написано, что возникло оно в результате короткого замыкания. Но очень редко упоминают, что причиной этого пресловутого «короткого замыкания» являются иные факторы, среди которых наиболее распространенные — неграмотный монтаж электропроводки в деревянном доме, стремление сэкономить на важных узлах и деталях, элементарная халатность и разгильдяйство. Гораздо проще списать все на короткое замыкание. Термин технический, и чьей-то прямой вины не предусматривает.

От чего же возникает короткое замыкание? В первую очередь это пробой изоляции. Он может появиться вследствие механического повреждения внешнего слоя провода при закреплении магистрали в стене, перегрева сети при превышении допустимых нагрузок или иных причин, которые вызваны человеческим фактором. Короткое замыкание сопровождается очень быстрым, почти мгновенным высвобождением огромного количества тепловой энергии. При котором воспламеняются сами провода и часть изоляции.

Единственно, чем угрожает такой процесс, это срабатывание автоматических предохранителей и прекращение подачи электричества в домашнюю сеть. Гораздо хуже, если в зоне действия повышенной температуры находятся деревянные или пластмассовые элементы конструкции дома. Пожар в таком случае неизбежен.

Как же правильно рассчитать и смонтировать внутреннюю скрытую проводку в деревянном доме, без риска возникновения непредвиденных ситуаций? Для этого существует специальный документ — «Правила устройства электроустановок». Не следует относиться к нему с пренебрежением, как к очередной бюрократической выдумке. Как и воинский устав, большинство правил техники безопасности написаны кровью. Каждое ограничение возникло не только в результате расчетов инженеров, но и вследствие конкретных несчастных случаев.

Одним из требований к таким работам является то что скрытая электропроводка в деревянном доме должна выполняться с применением проводов, покрытых негорючей изоляцией. Одними из таких являются провода марок ВВГнг (А), ВВГнг LS, РКГМ или NYM.

Провода прокладываются внутри металлических трубчатых каналов, надежно соединенных между собой способом сварки или болтовыми креплениями с электрической проводимостью. Трубчатый контур в обязательном порядке заземляется, во избежание возникновения искрения или пробоя.

Использование гофрированных труб из пластика или металла в деревянных строениях не допускается, если они надежно не изолированы от контакта с горючими материалами слоем негорючих веществ низкой теплопроводности. Обработка дерева негорючей пропиткой такой защитой не является, так, как при высоких температурах электрической дуги замыкания сдерживающего эффекта не оказывает.

Как нельзя делать проводку в деревянном доме

При монтаже электролиний в домах из дерева многие электрики, особенно непрофессиональные, допускают наиболее распространенную, поэтому и самую опасную ошибку — монтируют провод непосредственно на деревянную конструкцию, да еще и прикрывают магистраль деревянными же отделочными материалами.

Излишняя надежда на прочность изоляции провода оборачивается пожаром спустя несколько лет эксплуатации. Внутри деревянных каналов происходит много процессов, которые предусмотреть нельзя.

Температурные перепады, изменение влажности, накопления пыли, деформации вызывают микроповреждения изоляционных материалов даже самого высокого качества. При достаточно высоких нагрузках, например, когда включено освещение во всех комнатах, работают телевизор, холодильник, да еще и хлебопечка или мультиварка, возможен пробой между параллельно идущими проводниками. Если они ничем не отгорожены от деревянного основания, электропроводка в деревянном доме загорается — пожар неизбежен.

На чтобы хотелось обратить внимание: При монтаже скрытой электропроводки в деревянном доме запрещено прокладывать кабель непосредственно по деревянным основаниям, а также выполнять прокладку с использованием гофрированных труб (гофра), металлорукавов и пластиковых коробах. Это является нарушением «Правил Устройства Электроустановок» 7.1.38.

Использование пластиковых гладких или гофрированных труб опасно по причине возможности повреждения их грызунами. Как показывает практика — современные мыши и крысы очень любят полакомиться изоляцией проводов, да и самыми трубами. Скопление древесной пыли в коробах и каналах приводит к очень быстрому возгоранию и распространению огня по всему дому.

Опасность состоит в том, что пламя распространяется внутри стен. Потушить его обычными пожарными средствами практически невозможно, даже если оно обнаружено на начальном этапе.

Монтаж электропроводки в деревянном доме, особенно при его небрежном исполнении, часто сопровождается микроскопическими повреждениями изоляции, которые при нагревании могут служить причиной замыкания. Температура дуги, возникающей при закорачивании проводников, достигает 5000 °С.

Пластиковые короба и гофрированные рукава такой температуры не выдерживают и прогорают, давая доступ пламени к деревянным конструкциям. Даже пропитанное специальными веществами дерево при нагревании до такой степени воспламеняется.

Не защищают от столь высокой температуры и стальные гофрированные рукава. Их стенки очень тонкие и не рассчитаны на столь высокий уровень нагрева. Одной из характеристик защитных каналов для прокладки электропроводки является локализационная способность — свойство выдержать процесс короткого замыкания без прогорания на протяжении того времени, которое необходимо для самозатухания дуги.

Достаточным уровнем этого параметра обладают только стальные короба и трубы. Именно они и являются единственно возможными элементами для прокладки скрытых электросетей в деревянных строениях.

Металлические трубы очень технологичны для установки каналов прохождения электрокабеля. Помимо возможности нарезания их на куски требуемой длины, их можно соединять различными способами: сваркой, пайкой, резьбовыми муфтами, тройниками и т.д. Устойчивость труб к коррозии можно увеличить, покрасив ее защитной краской.

Стоимость стальных труб сравнительна со стоимостью гофрированного рукава хорошего качества. Медные трубы несколько дороже, но они проще в монтаже и практически не подвержены атмосферным воздействиям.

Как правильно выполнить монтаж скрытой электропроводки в деревянном доме

Существует много способов монтажа скрытой электропроводки в деревянных домах, но только несколько из них являются правильными. Первое правило, которым необходимо руководствоваться при проектировании и монтаже, — максимальное соответствие требованиям пожарной безопасности.

Скрытая электропроводка в деревянном доме должна прокладываться в негорючих материалах обладающих локализационной способностью.

Эстетические и дизайнерские соображения должны отступить на второй план. Это же касается и стоимости проведения работ. При возможном пожаре убытки будут значительно больше, чем затраты на качественную проводку электросетей.

Как уже говорилось выше, самым качественным материалом для прокладки кабелей и проводов в скрытых полостях и пустотах за облицовкой стен или потолков являются металлические трубы и стальные короба. Если же используются ПВХ –нг (не поддерживающие горение) материалы в виде гофротрубы или монтажных коробок, то они со всех сторон должны быть защищены прокладками из несгораемых материалов, слабо проводящих тепло.

В качестве таких изоляционных прокладок могут использоваться алебастр, цементная штукатурка, бетон. Толщина слоя определяется расчетной мощностью проводки.

Но самым надежным способом обезопасить дом от возникновения пожара при неисправностях в электропроводке является монтаж с использованием стальных или медных труб и коробов. Медные трубы гораздо технологичнее — их можно изгибать в любом направлении без применения сложных специальных инструментов, что особенно актуально при прокладке проводки сложной разветвленной схемы.

Использование стальных труб несколько сложнее и требует определенной квалификации монтажников. Особенно это касается работ по замене отдельных участков электропроводки. Острые края металлических коробов при протяжке могут повредить изоляцию. Поэтому эти операции производятся с применением специальных инструментов. Применения дополнительных инструментов требует и процедура нарезания резьбы при необходимости соединения участков или закрепления коробок.

Электрика в деревянном доме – выбираем трассу электропроводки

Выбор и разметка трассы прокладки электрических кабельных линий должны производиться в строгом соответствии требований ПУЭ. Количество поворотов и изгибов должно быть минимальным. Если протяжка кабеля затруднена, вследствие особенностей архитектуры здания или наличия коммуникаций в стенах, то в сложных местах устанавливаются специальные металлические распаечные коробки (стальные или медные). Их количество не регламентируется, но и не должно быть излишним. Каждое соединение, даже выполненное по всем правилам, это лишнее звено, вносящее в систему неопределенность и ослабляющее общую стойкость цепи.

Их установка тоже должна соответствовать определенным правилам, например, коробки категорически запрещается закрывать декоративными панелями, перекрытиями или иными элементами, утрудняющим доступ при обслуживании, контроле или проведении измерений.

Глубина установки трубопроводов для электропроводки должна выбираться так, чтобы не нарушались несущие характеристики и прочность деревянных стен и перекрытий. Количество и расположение изгибов, распаечных коробок и прочих элементов рассчитывается так, чтобы при необходимости можно было заменить провод на участке электросети без необходимости повреждения или разборки деревянных конструкций.

Диаметр металлической трубы и толщина ее стенок выбирается исходя из свойств кабеля. Кабель, проложенный в трубе должен занимать не более 40% ее внутреннего сечения и с легкостью протягиваться на всю длину участка. Кроме того прокладывать в каждой трубе допускается не по одному кабелю, а несколько. При этом их суммарное сечение также не должно превышать 40 % от диаметра трубы. Сечение кабеля определяется по наружному диаметру, включая изоляцию.

При монтаже скрытой электропроводки в деревянных домах с использованием металлических труб, толщина стенки труб должна выбираться исходя из сечения жил кабеля (провода), который проходит в этой трубе.

Сечение жил проводов, мм2		Труба с толщиной стенки не менее, мм
Алюминиевые провода	Медные провода
4	2,5	не нормируется
6	–	2,5
10	4	2,8
от 16 – до 25	от 6 – до 10	3,2
от 35 – до 50	16	3,5
70	от 25 – до 35	4

Перед операцией протягивания кабеля обязательно производится замер сопротивления изоляции. Это делается для определения соответствия провода техническим условиям проектной документации и с целью проверки состояния кабеля. Проверка показывает, не была ли нарушена изоляция при транспортировке, хранении или подготовке к работе.

Сам процесс протягивания кабеля происходит с применением специальных торцевых втулок из пластика, которые защищают изоляцию от повреждения об острые края труб или коробов. После протяжки изоляция замеряется еще раз, чтобы исключить возможность подключения поврежденного в процессе работы проводника.

В деревянных домах используются только провода со специальной маркировкой. Их изоляция не воспламеняется даже при очень высоких температурах.

Проводка в деревянном доме – какой провод выбрать для прокладки в трубах

После составления схемы проводки и разметки всех узлов разводки, необходимо определить, какой именно провод использовать в монтаже. Для деревянных конструкций созданы специальные провода под маркировкой ВВГнг (А) и ВВГнг-П (А). Это медные провода с цельными жилами, которых может быть до пяти.

Изоляция провода двойная. Внутренний слой сделан из поливинилхлорида и изолирует каждую жилу отдельно, причем каждый провод окрашивается в другой цвет, что облегчает монтаж выключателей, осветительных и иных приборов. Внешняя часть кабеля покрывается специальной негорючей защитной изоляцией из композитного пластика. Она очень прочная и гибкая, позволяет без труда протягивать кабель значительной длины по трубе с помощью специального стального троса.

Такие провода эксплуатируются при диапазоне температур от -50 до +50 °С. Изоляция имеет очень высокие антикоррозионные свойства, не вступает в реакцию с химическими веществами и не деформируется при температурных перепадах. Свойства нераспространения горения соответствуют ГОСТ Р МЭК 60332-3-22.

Провода типа ВВГнг LS, ВВГнг-П LS по своим качествам не уступают предыдущим модификациям кабелей, но, дополнительно к ним, при нагревании не выделяют вредных непрозрачных веществ и ядовитого хлористого водорода. На это указывает индекс LS.

Соответствующий ГОСТ 22483 кабель NYM тоже создан на базе медных жил, но обладает тройной изоляцией. Жилы изолируются разноцветным поливинилхлоридом отдельно, затем все вместе полиолефиновым композитным материалом и заключаются в оболочку из негорючего поливинилхлорида. Такой кабель может иметь до пяти жил. Он производится по немецкой современной технологии, известной как VDE.

Размещение розеток и выключателей

Скрытая электропроводка в деревянном доме не обходится без установки розеток и выключателей. В местах установки розеток и выключателей необходимо с помощью специальных инструментов высверлить гнезда под установку металлических коробок, где и закрепляются приборы. Эти коробки, так же, как и монтажные, протяжные и распаечные устанавливаются по специальной технологии.

Она предусматривает выполнение нескольких обязательных операций, которые должны обеспечить надежное соединение трубы и коробки в единое целое, чтобы зафиксировать надежный контакт между всеми элементами.

Контакт необходим для заземления всей конструкции. Если монтаж электропроводки в деревянном доме обеспечил непрерывность цепи всей металлической конструкции, то достаточно выполнить заземление только на распределительном щите. В случае возможных разрывов, необходима установка дополнительного заземляющего провода, который соединяется способом пайки с каждой коробкой и трубой. Заземление электрической сети в деревянном доме является очень важным элементом обеспечения пожарной и электрической безопасности, предохраняя от возможного искрения и перегрева элементов цепи.

Существует несколько вариантов крепления коробок к трубам. Самым надежным и качественным является пайка или сварка. Они обеспечивают максимально надежный контакт, защищены от коррозии и устойчивы к механическим воздействиям.

В случае применения медных труб, их концы, находящиеся в коробке, развальцовываются. Если трубы стальные — то соединение с коробкой происходит с помощью завинчивания гаек. В этом случае на концах трубы должны быть нарезана специальная резьба, а сами гайки после максимально плотного закручивания, должны быть зафиксированы и защищены от коррозии.

Распределительные и технологические коробки должны соответствовать классу защиты не ниже IP -54, что соответствует защите от проникновения промышленной и бытовой пыли внутрь объема и предохранению от попадания в коробку брызг воды.

Испытательные работы после монтажа проводки в деревянном доме

После окончания монтажа металлических труб и коробок будущей электросети производится замер заземления, который должен определить надежность соединения всех частей цепи. Все конструкционные элементы должны быть соединены в одну непрерывную цепь, обеспечивающую защиту на любом участке при подсоединении к шине с маркировкой «РЕ».

После окончания проверочных работ и устранения всех возможных недоделок, производятся работы по прокладке кабеля. Не будет лишним напоминание, что сопротивление изоляции каждого участка кабеля производится перед началом монтажа и после него. Длина кабеля должна выбираться так, чтобы в каждой монтажной коробке создавался определенный запас длины, который может потребоваться при изменении подключений.

В случае точного соответствия длины кабеля расстоянию между установочными коробками, если требуется подключить иной прибор, выключатель или произвести иные работы, нужно менять кабель на всей длине участка. Процесс довольно трудоемкий, да и стоимость качественного кабеля довольно высока.

Используются в прокладке сетей деревянного дома только трехжильные или пятижильные кабеля с обязательным заземлением. Электрический ток — вещь хотя и привычная, но очень опасная. Эксплуатация сети без заземления противоречит не только правилам техники безопасности, но и элементарному здравому смыслу.

Похожие материалы на сайте:

Понравилась статья – поделись с друзьями!



Электропроводка в деревянном доме | Электрик

Электропроводка в деревянных строениях помимо своих непосредственных функций должна быть безопасной, поэтому к способам и качеству ее монтажа существуют повышенные требования.

Судя статистике, больше половины пожаров в деревянных домах происходят по причине неисправности электрической проводки. Основная причина таких неисправностей – короткое замыкание.

Чаще всего из за нарушения изоляции проводов из за механических повреждений или повышенной нагрузки на электропроводку.

Почему так происходит? В целях экономии денег и времени, часто бывает монтируют провод по деревянным конструкциям, пряча между деревянных балок или за поверхность потолка, в деревянных пустотах и плинтусах.

Для проводки в таких домах, лучше всего подойдет медный провод ВВГнг-LS и NYM.
NYM – более дорогой, но он имеет дополнительный слой изоляции и вобщем более надежней, кроме того он более удобный в разделке.

Кабель марки NYM

Кабель должен быть трехжильный (для розеток). По поводу линий освещения, необходимо также наличие заземления осветительных приборов, это следует учитывать, но как правило этим правилом пренебрегают.

Оптимальным вариантом будит заземление хотя бы мощных осветительных приборов, например прожекторов уличного освещения или больших мощных люстр.

В деревянных домах, проводку можно монтировать или скрыто или в кабель-каналах (коробах). Если проводка внутренняя (скрытая) то ее обязательно нужно выполнять в трубах или метало рукаве.
Применять для внутренней проводки пластиковую гофру недопустимо, в редких случаях используют огнеупорную гофру.

Внутренняя прокладка кабеля

• Составляется детальный план с размещением всех розеток, выключателей и монтажных соединительных коробок.

• Подготовка стен, проделка отверстий и штроб. В местах соединений устанавливаются открытие монтажные коробки преимущественно из металлического материала.

• В местах монтажа розеток и выключателей сверлятся отверстия и вставляются металлические подрозетники.

• Металлорукав или трубы должны быть с таким условием, чтоб внутренний диаметр трубы был заполнен проводом не более чем на 50%. Все металлорукавы или трубы крепятся к поверхни стен с помощью гильз, хомутов и запресовок.

• Кабель протягивается через металлорукавы или трубы. Делается все достаточно осторожно, так как кабель можно повредить о край трубы.

• В монтажных коробках кабель разделывается, оставляя запас примерно в 20см. Провода в соединительных коробках скручиваются и спаиваются оловянно-свинцовым припоем.

• В розетках и выключателях кабель также разделывается. Монтируются выключатели розетки.

Внешняя прокладка кабеля

• Размечаются линии прокладки кабель-канала, разбирается каждый короб снимая с него накладную крышку.

• С помощью саморезов, короб крепят к деревянной стене.

• Монтируются соединительные коробки.

• Монтируются розетки и выключатели. Фурнитура естественно накладная. Розетки и выключатели разбираются и прикручиваются с помощью саморезов к деревянным стенам.

• Монтаж провода, а точнее укладка его в кабель-каналы с запасом на концах. Сверху короб закрывают крышками.

• Все провода в концах точек подсоединяют к розеткам, выключателям, осветительным приборам. В монтажных коробках провода соединяются согласно схеме.

Цветные кабель каналы под фактуру дерева

Заземление

Если дом не большой, вокруг него делают контур заземления. Или, как в большинстве случаев, заземляющий контур делают с одной из сторон дома, как можно ближе к главному распределительному электрощиту в доме, где произведено соединения всех заземляющих линий.
Выкапывается траншея в форме треугольника с размером не меньше 1 метра (сторона). В траншеи глубиной от 30 см, забивают 3 трехметровых штыря по углам. Штыри с помощью сварки соединяют отрезками стального прута. В одном из точек сварки, приваривают дополнительный прут или стальную пластину, которая заводится в дом или другое сухое место, где с помощью болтового соединения, к нему подсоединяется медный провод сечением от 6мм, провод заводится в главный электрощит к заземляющей шине всех линий дома. Как правило все заземляющие проводники имеют желто-зеленую изоляцию.

В том же главном электрощите, ставят УЗО. Задача которого заключается в том чтоб защитить человека от поражения электрическим током через бытовые приборы, воду и другие токопроводимые предметы. Кроме того УЗО “видит” даже самую незначительную утечку тока, которая может возникнуть, например при повреждение изоляции электропроводки.
УЗО ставится после щетчика и вводного автомата с током утечки в 30мА. Кроме этого можно поставить дополнительное УЗО на линию ванной комнаты, с током утечки в 10мА.

Общие советы

• По возможности, использовать радиоуправляемые выключатели и другие дистанционные методы управления освещением. Это уменьшит количество проводов в деревянных стенах дома.

• Подводку электропровода к розеткам можно осуществлять в бетонной стяжке пола. Это будет более безопасней чем укладка в деревянные плоскости стен.

• Если деревянный дом имеет оштукатуренные внутренние стены, кабель можно укладывать прям в бетонный слой штукатурки. Но в этом случае провод должен находится в слое цементной штукатурки 10мм (со всех сторон).



Электропроводка в бревенчатом доме – компания «Экорон»

Итак, Вы сделали выбор – Ваш дом бревенчатый! Поздравляем и полностью одобряем Ваш выбор!

Деревянный дом из натурального бревна это гармония красоты, экологии, доступности! Наряду со всеми достоинствами дома из бревна у него есть, конечно же, и недостатки! Одним из существенных надо считать пожароопасность деревянного дома и всегда помнить об этом.





Наряду с такими мерами предосторожности, как соблюдения правил пожарной безопасности, обработка несущих и других деревянных конструкций огнезащитными средствами, замедляющими возгорание, нужно помнить о том, что неумолимая статистика говорит нам, что большая часть пожаров загородных домов приходится именно на неисправную или неправильно смонтированную электропроводку! Настоятельно рекомендуем Вам отнестись крайне серьезно к вопросу электроснабжения бревенчатого дома! Если у Вас нет должного опыта электромонтажных работ, обязательно воспользуйтесь услугами лицензированных специалистов!!!

Проводка электрических сетей в доме из бревна

Существует два основных способа прокладки кабеля в бревенчатом доме – это скрытая и наружная проводка.

Наружная проводка.

Это наиболее безопасный способ прокладки кабеля для деревянного дома. Кабель укладывается в специальный кабель канал из специального не возгораемого пластика. При этом кабель остается легко доступным для осмотра и возможных ремонтных работ.

Также наружную проводку можно выполнить специальным высоконадежным и защищенным от возгорания декоративным плетеным кабелем, закрепленным на керамические изоляторы. Такой способ подходит для монтажа кабеля в доме из оцилиндрованного бревна. Конечно же, этот способ менее эстетичный, чем скрытый способ прокладки кабеля, но более безопасный.

Скрытая проводка.

К этому способу нужно отнестись с большей степенью ответственности при выборе материалов и подрядчиков. Крайне не рекомендуем, при отсутствии должного опыта, выполнять эти работы самостоятельно! Скорее из этих соображений, нежели из каких либо других мы не будем публиковать тут статью типа “Электрика в бревенчатом доме своими руками”! Лишь остановимся на общем кратком обзоре

.

Основную прокладку электропроводов, при таком способе, осуществляют под чистовым поломобязательно в невозгораемом кабель канале.

  Монтаж розеток производится на втором по счету от пола бревне, первое при этом сверлится и сквозь него подводится кабель к розеткам.

Выключатели монтируются вплотную к дверным коробкам, кабель при этом прячется под дверной наличник в заштробленный паз коробки или окосячки.



Все соединения проводов должны быть надежны и доступны – соответственно выведены в специальные монтажные коробки!













Вся проводка первого и второго этажей “собирается” в одном месте, как правило, непосредственно вблизи входа в дом, в специальный электромонтажный шкаф или щиток. Щиток в любом случае монтажа обязательно снабжается автоматами защиты и заземлением!

Еще раз хотим предостеречь Вас от неквалифицированного монтажа электросетей в Вашем бревенчатом доме – доме Вашей мечты!

Будьте осторожны! Берегите себя и свой дом!

Способы монтажа электропроводки в деревянном доме

Электропроводка в деревянном доме – сложно выполнимая и требующая большого опыта задача. Если прокладка отопления, водоснабжения и газификации не допускают разночтений и четко регламентированы, то монтаж электропроводки вызывает много вопросов. Данная статья призвана изложить еще одну точку зрения на прокладку электропроводки в деревянном доме.

Кажется, что в монтаже проводов нет ничего трудного, надо только выбрать способ прокладки, затем открыть ПУЭ и СНИП и выполнить все по правилам, но не все так просто. Давайте остановимся подробней на способах прокладки электропроводки.

Открытая электропроводка

Открытая электропроводка, это прокладка кабеля, выполненная по поверхности потолков, стен и другим элементам зданий.  При монтаже электропроводки открытым способом применяются следующие методы -непосредственно по поверхности стен зданий и сооружений, на изоляторах, роликах, тросах и струнах, в коробах, трубах, гофре и металлических рукавах, на лотках, в электротехнических плинтусах и т.п

В последнее время все большей популярностью пользуется монтаж электропроводок под старину (ретро электропроводка) . В этом случае монтаж витого провода по стенам и потолкам происходит с помощью керамических роликов, а расключение проводов происходит в наружных распаечных коробках выполненных из пластмассы или фарфора.

Для прокладки открытым способом разрешено использовать кабель NYM в тройной изоляции или ВВГнг в двойной изоляции (эти кабели относятся к классу НГ не распространяющие горение). Крепить эти кабели можно на поверхности стен с помощью пластиковых скобок. Если применять кабель других марок, например ПВС, следует установить под кабель прокладку из негорючего материала, выступающую с каждой стороны на 10 мм. Но необходимо помнить, что электропроводку, выполненную открытым способом достаточно просто повредить, а последствия очень легко предугадать.

Прокладка в кабель-канале и гофре

При этом способе монтажа кабель укладывается в пластиковые короба, закреплённые на поверхности стены или потолка, после чего закрываются крышками. Этот способ гораздо эстетичнее, чем открытая электропроводка,однако не стоит забывать, что монтаж производится в деревянном доме, стены которого подвержены усадке, которая может достигать несколько сантиметров для стены высотой три метра. Что при этом происходит с коробами нетрудно догадаться.

К недостаткам также можно отнести ограниченный выбор розеток и выключателей для накладного монтажа и общий вид так сказать на любителя.

Электропроводка, выполненная с применением гофротрубы – при таком способе электромонтажа получается достаточно интересный дизайн помещения, учитывая, что местами будет проложено от 3 до 5 гофр рядом поэтому производить такой монтаж лучше в подсобных помещениях.

Следует упомянуть о том, что гофру с затянутым внутрь кабелем очень трудно натянуть ровно и провисания со временем просто неизбежны, что может усугубится при усадке деревянного дома. Неясно, какие выключатели и розетки применять с таким видом прокладки кабеля.

Скрытая электропроводка в деревянном доме

Скрытая электропроводка выполняется в гибких металлических рукавах, трубах, коробах, пустотах строительных конструкций, под слоем штукатурки и т.п. Правила устройства электроустановок четко прописывает, что скрытая электропроводка в деревянном доме должна быть выполнена в металлической трубе, не будем спорить со специалистами, писавшими правила они всегда и во всем правы. Главная роль стальной трубы при монтаже скрытой электропроводки это только ограничительная мера по распространению огня при коротком замыкании и защита от грызунов. Однако следует учесть то, что правила писались в те времена когда не было современных автоматов, УЗО , диффавтоматов, кабеля в тройной изоляции, не поддерживающие горение, самозатухающей гофры и т.д.

Все это можно соблюсти при монтаже в деревянных перегородках, если Вам надо выполнить монтаж скрытой электропроводки в доме из бревна или клееного бруса.

Как убрать металлические трубы в стены, соединить их с металлическими распаечными коробками и подразетниками, потом все это заземлить? Что будет со всей этой конструкцией при усадке дома? Выход здесь только один: прокладывать группу розеток в металлических трубах под полом, а линию освещения от выключателей и выше к светильникам внутри металлической гофры, которая защитит кабель от механических повреждений и ограничит распространения огня при коротком замыкании.

Весь используемый при монтаже кабель должен иметь маркировку НГ – то есть не поддерживать горение, а прокладку его производить в трубе, а где это невозможно в металлической гофре, с обязательным последующим их заземлением. Сечение кабеля необходимо точно подбирать в зависимости от нагрузки, для исключения его нагрева при дальнейшей эксплуатации. Избегать соединения проводов в скрытых полостях, так как все неисправности проводок возникают в местах их расключения. Выполнять все кабельные трассы с небольшой слабиной, что бы избежать механических нагрузок на кабель. Ограничить нагрузку на каждую линию правильно распределив нагрузку и подобрав автомат защиты.

Материалы, близкие по теме:

Монтаж электропроводки в бревенчатом доме

Как провести электропроводку в бревенчатом доме?

ЭТО очень важный вопрос, и мы получаем его постоянно.

Бревенчатый дом отличается от обычного дома, но при правильном планировании вы можете разместить электрические приборы, выключатели и розетки там, где они вам нужны или захотите.

В этой фотогруппе, например, мы видим светильники, размещенные между тяжелыми бревнами на Tongue & Groove, трековое освещение на стороне тяжелых бревен и потолочный вентилятор, установленный непосредственно на нижней стороне открытой балки.

Сегодня мы собираемся показать вам, как опытный строитель Пол Флури размещает необходимую проводку для устройств в потолке первого этажа. К этой теме обращаются сразу после установки композитного пола, потому что именно там – композитный пол – будут спрятаны провода.

Прокладка электропроводки в бревенчатом доме

«Некоторые строители вырезают траншею в верхней части балки для проводки – иногда это единственный вариант, – но я отказался от этого много лет назад, когда укладывал композитный пол Timberhaven.Пол поясняет далее: «Мне легче:

1. Оставить пробел в T&G. Это создает идеальную траншею для проводов. (Помните, что это первый из трех слоев, которые будут укладываться на пол. Никто не увидит эту область.)
2. Пропустите необходимые провода в вышеупомянутом зазоре.
3. Накройте его защитной металлической полосой 16-го калибра, чтобы никто не прострелил через нее крепеж ».

Пол также добавил: «В качестве дополнительной меры предосторожности, пока мы устанавливаем ¾» OSB, моя команда распыляет оранжевую краску на маркировку всех проводов.Это предупреждает всех, кто работает в этой области – сейчас или спустя годы – о том, что внизу есть проводка ». Умное мышление!

Проведение электропроводки в бревенчатом доме: скрытие работы

«Как уже упоминалось, сверху установлены листы OSB и листы OSB. проводка, которая только что была установлена. Оба слоя композита следует склеить жидким гвоздем, чтобы исключить скрип », – предлагает Пол.

После завершения установки стандартных композитных полов и электропроводки Timberhaven нижняя часть официально подготовлена ​​и готова для освещения путей.

Выполнение электропроводки в бревенчатом доме: предварительный план

Пора определить, какие приспособления вы хотите включить в свой дом и где вы хотите их, вместе с вашими выключателями и розетками подлежит размещению, до строительства… не после.Правильное предварительное планирование является ключевым в этом отношении! Работайте в тесном сотрудничестве со своим генеральным подрядчиком и / или строителем, чтобы разработать и выполнить хорошо продуманный план электроснабжения.

Электрика в бревенчатых домиках | Совет по установке | Туин: Tuindeco Blog

Указатель электрики бревенчатых домиков

Когда мы покупаем бревенчатую хижину, необходимо учитывать не только то, как она выглядит, но и размер, стиль, качество бревенчатой ​​хижины и цена. Мы также должны решить, разрешено ли строительство или требуется разрешение на строительство.Если мы хотим, чтобы в наших бревенчатых домах была электрика, мы также должны учитывать Строительные нормы и правила.

Помимо того, что я неплохо слесарь, у меня есть опыт работы с электрикой в ​​бревенчатых домах, так как я также являюсь квалифицированным электриком.

Если вы собираетесь установить электрооборудование в своей бревенчатой ​​хижине и знакомы с правилами строительства, пропустите большую часть этого, но, пожалуйста, прочтите хотя бы последний раздел в этом посте, в котором рассказывается об особенностях установки электрики в бревенчатых хижинах и других вещах. проинформируйте своего электрика.

Я являюсь участником «схемы компетентных лиц» и внесен в государственный реестр TrustMark. Не все электрики и не обязаны ими быть. Это то, над чем я в настоящее время утвержден для работы:

.

Электрики

Есть три типа людей, которые могут установить электрооборудование в вашу бревенчатую хижину.

• Электрик, зарегистрированный у «поставщика схемы».
• Электрик, не зарегистрированный.
• Ты или друг.

Любой из этих людей может установить электрическую систему в вашей бревенчатой ​​хижине.

НО есть большая разница в способах его выполнения и завершения из-за действующих в настоящее время Строительных норм. (Https://en.wikipedia.org/wiki/Building_regulations_in_the_United_Kingdom)

В январе 2005 года вступила в силу часть П строительных норм. Часть P является последней частью Приложения № 1 к Строительным правилам. Это касается электробезопасности.

Утвержденный документ определяет законодательные требования для всех работ по стационарным электроустановкам в жилых и связанных с ними зданиях в соответствии с соответствующими стандартами. Соответствующие стандарты известны как 17-е издание IEE Wiring Rules: BS7671 и любые текущие поправки.

Он также налагает юридическое обязательство уведомлять местный строительный контроль о любых электромонтажных работах за пределами здания. Ваша электрическая система бревенчатой ​​кабины ДОЛЖНА быть уведомлена об этом.

Краткое описание части P и связанных с ней часто задаваемых вопросов см. В этом документе: Part P FAQ

Сертификат жизненно необходим для любых электромонтажных работ, проводимых с 2005 года.

Когда вы приедете продавать свой дом, вас попросят предоставить сертификат на любые работы, выполненные после этой даты, без него у вас может возникнуть проблема, которую нужно решить перед продажей. Кроме того, если у вас возник пожар, это одно из первых требований вашей страховой компании, без действующего сертификата ваше требование может быть аннулировано.

Это пример сертификата, который должен быть выдан вместе с электроустановкой вашей бревенчатой ​​хижины. Вы заметите, что на нем одна страница посвящена главному бытовому модулю, а другая – потребительскому модулю бревенчатой ​​хижины.

Обладая соответствующей квалификацией и опытом, электрик может присоединиться к Схеме Компетентного Человека (CPS): Есть несколько из этих схем, которые охватывают не только электрические установки, но также отопление, кровлю и т. Д. Вот некоторые из них:

Если электрик является участником этой схемы, это означает, что он может самостоятельно сертифицировать свою работу. Это также означает, что они проходят ежегодную аттестацию, их работа контролируется, квалификация соответствует современным требованиям, а их испытательное оборудование правильно откалибровано.Также очень важно, чтобы они были полностью застрахованы и их работа была гарантирована.

Ежегодно они проходят аттестацию на предмет правильного тестирования и выдачи Свидетельства об электроустановке. Затем они могут зарегистрировать установку в вашем местном управлении здания, и, поскольку они могут самостоятельно сертифицировать, они освобождаются от необходимости информировать местный контроль здания перед установкой и делают это только после установки и тестирования.

Нанимая дипломированного электрика, вы гарантируете, что установка полностью соответствует всем нормативам, насколько это возможно.

Я рекомендую вам всегда пользоваться услугами электрика, который зарегистрирован у поставщика Scheme, поскольку он снимает с вас все обязанности. Я также рекомендую, если они заявляют, что они зарегистрированы, вы проверяете их учетные данные здесь: http://www.competentperson.co.uk/ или в их зарегистрированном органе.

Если вы хотите нанять незарегистрированного электрика или действительно хотите провести электромонтаж в своей бревенчатой ​​хижине, вам это вполне разрешено.

Тем не менее, вы ДОЛЖНЫ проинформировать местную службу управления зданием ПРЕЖДЕ, чем вы что-либо сделаете.Обычно они запрашивают описание установки, схемы и подробную информацию об уровне опыта и знаний установщика. Они захотят посетить и проверить этапы работы до и во время различных этапов. Когда работа будет завершена и ПРЕЖДЕ чем она будет под напряжением, они посетят вашу бревенчатую хижину. Они осмотрят установку, в том числе убедитесь, что она соответствует нормам по электромонтажу, проверит и выдаст сертификат для вас. Эта услуга может быть платной.

Электричество – это не то, с чем можно возиться, как мы все знаем, это опасная штука.

За несоблюдение Части P Строительных норм налагаются штрафы в размере до 5000 фунтов стерлингов.

Если у вас нет достаточных знаний для проектирования, установки и тестирования установки в соответствии с текущими стандартами электропроводки, даже не пытайтесь ее предпринимать, поскольку это может оказаться очень дорогостоящей ошибкой.

Разобравшись с законами и нормативными актами, давайте посмотрим на саму установку.

Прежде чем вы сможете что-либо сделать, вам нужно точно спланировать, что именно вы хотите использовать. Наши бревенчатые домики очень часто используются в качестве садовых офисов, поэтому давайте рассмотрим этот сценарий в качестве примера.

Вам, очевидно, нужны огни в вашей каюте, возможно, пара внутренних и один внешний свет на PIR. Вы собираетесь использовать пару компьютеров, возможно, музыкальный проигрыватель, принтер, зарядное устройство, вы, вероятно, захотите чашку чая, так что не забудьте чайник. Вам также может понравиться уличная розетка для вашей электрической косилки или место для поделок.

Запишите все эти предметы, а также все, что вы, вероятно, будете использовать в будущем.

Это даст вашему электрику представление о количестве энергии, которое вам потребуется, и затем он спроектирует систему с учетом этого максимального использования мощности, если они что-то вроде меня, они также учтут будущие проверки и спроектируют свою систему. выше, чем ваше основное требование.

Когда вы просите электрика назвать стоимость вашей работы, вы можете ожидать, что он использует один из двух способов установки электрической системы в вашей бревенчатой ​​хижине.Какой метод будет использоваться, будет во многом зависеть от требований к питанию.

Первый способ – получить питание напрямую от основного потребителя. Это предпочтительный метод. Если у вас нет запасных путей, он предоставит меньшую потребительскую единицу из основного источника питания для снабжения вашей бревенчатой ​​хижины. В любом случае это питание будет защищено УЗО.

Второй метод используется только при низком энергопотреблении и берется из вашей существующей домашней розетки, и только в том случае, если эта схема подходит и способна к дополнительной нагрузке:

Вряд ли этот метод используется для чего-либо, кроме одиночного светильника и единственной розетки, и только в том случае, если бревенчатый домик находится очень близко к вашему дому.

В обоих случаях электрик будет использовать бронированный кабель для питания бревенчатой ​​хижины. Этот кабель можно закрепить на свободном месте рядом с неподвижными объектами, такими как стены и, возможно, заборы, или закопать в землю. Как правило, он будет закопан на глубину в полторы лопаты, что составляет около 500 мм. Его следует закапывать глубже на клумбы или огороды. Часто можно сэкономить деньги, сделав траншею для кабеля самостоятельно до приезда электрика.

Когда ваш электрик разрабатывает вашу электрическую систему, он будет основывать ее на ваших требованиях к питанию, расстоянии от основного источника питания, а также состоянии и номинальных характеристиках вашего источника питания.Конечно, есть и другие факторы, но это все, что ему нужно знать от вас, как от клиента, чтобы иметь возможность процитировать для вас.

• Количество светильников и розеток в вашей бревенчатой ​​хижине.
• Требуемая мощность: вы можете сложить ватты или амперы каждого электрического элемента или сообщить электрику, что вы собираетесь использовать, и он произведет расчеты.
• Расстояние от основного источника питания или потребителя.
• Состояние вашего потребительского блока и есть ли в нем запасные части.
• Маршрут подводящего кабеля к бревенчатой ​​хижине и будете ли вы рыть траншею самостоятельно.
• Маршрут выхода из вашего потребительского блока в доме на улицу.

Если вы запрашиваете расценки на свою систему, вот удобная форма, которую вы можете использовать: Форма коммерческого предложения на электрооборудование

Если у вашего электрика нет опыта установки системы в бревенчатой ​​хижине, вы должны сообщить ему / ей, что это немного странно и что при ее установке необходимо учесть некоторые дополнительные соображения.Если у них нет опыта или вы не скажете им, я гарантирую, что вы им перезвоните!

Все электрики или, по крайней мере, хорошие из них хотят делать свою работу как можно лучше. Мы также привержены опрятности, нам нравится, чтобы наши провода были прямыми, без перекручивания, наши клеммы были плотно затянутыми и хорошо обрезанными, и, прежде всего, мы любим, чтобы все выглядело красиво и профессионально. Чтобы создать идеальную отделку вашей бревенчатой ​​хижины, мы захотим использовать короб. Проблемы возникают именно из-за этого магистрального канала.Итак, перед тем, как они приступят к работе, скажите им, что бревенчатая хижина ДВИГАЕТСЯ!

Он также может много перемещаться, некоторые из больших бревенчатых домиков толщиной 58 мм и толще могут перемещаться на 70 мм в течение года, это неотъемлемое свойство древесины и совершенно нормально, она будет расширяться и сжиматься в зависимости от влажности, погода и другие факторы. Это движение заставит вас перезвонить своему электрику, так как все его прекрасные аккуратные кабели упадут со стен или, в худшем случае, создадут трещины и трещины в ваших бревнах, где канал прикручен без расширительного зазора и, по сути, будет удерживать два бревна. вместе и предотвратить их естественное расширение.Это создаст расколы в журналах!

Сообщите об этом своему электрику и предложите следующее:

• Держите кабельную коробку низко на первом бревне с Т-образными деталями, идущими к гнездам
• Сделайте овал в желобе и не завинчивайте его полностью, чтобы бревна могли двигаться под ним.
• Оставьте достаточно провисания кабелей для расширения
• НИКОГДА не скрепляйте бревна вместе, это очень важно при установке потребительского блока, так как его высота часто превышает одно бревно.Если расширение не разрешено, журналы будут РАЗДЕЛЕННЫМИ.
• Рассмотрите возможность использования круглой водоотводящей трубы за пределами здания. Седла, которые крепят его, позволят расширить его, и он будет выглядеть намного лучше внутри. Это мой предпочтительный метод, и я стараюсь прятать его вокруг балки фундамента и вверх от нее. Угловые кресты бревенчатой ​​хижины также очень хороши для того, чтобы скрыть канал.
• Если вы изолируете крышу своей бревенчатой ​​хижины, подумайте о том, чтобы кабели цепи освещения располагались сверху крыши.

Эти публикации по электрике в доме и вокруг него удобно читать:

Если вам нужна дополнительная информация о том, как лучше всего установить электричество в бревенчатые домики, дайте мне знать, и я помогу, где смогу.

Нравится:

Нравится Загрузка …

Связанные

Выходы на бревенчатой ​​стене

20 февраля 2012 г. Walt: Один из долгосрочных жилищных проектов Windward включает завершение бревенчатой ​​хижины, которую купил один из наших членов-основателей.Завершить его – давно назревшая задача, и эта зима, когда работа на улице отключена из-за снега, особенно хорошее время, чтобы передвигать хижину. готовимся к первой розетке Установка электрических розеток во внутренних стенах – это прямолинейная «палочная» работа, но установить розетки в наружных бревенчатых стенах не так-то просто. После получения предложений от разных людей, был выбран маршрут: вырезать гнезда для металлических ящиков и проложить проводку вдоль трещин, где одно бревно сидит на другом. карандаш в блоке питания Первым шагом было размещение выпускной коробки над трещиной между двумя бревнами и отметки вокруг нее карандашом. с использованием лопаточного сверла для высверливания «отходов» То, что мы здесь создаем, представляет собой своего рода «врезку», которая представляет собой слепой карман. Первый шаг в этом процессе – использовать сверло, чтобы отрезать как можно больше древесины внутри кармана.В этом случае стандартная лопаточная насадка по дереву – простой способ добиться этого. сверление первых трех наборов отверстий После того, как края и центр будут определены отверстиями, остается просто просверлить столько древесины, сколько вы сможете вонзить сверло. Здесь помогает использование лопаты, потому что заостренный центр позволит вам копаться в различных необычных формах и разъедать больше отходов. высверливание дополнительных «отходов» Следующий шаг – это сильное острое долото. Один из неинтуитивных аспектов такого рода работы заключается в том, что острые инструменты безопаснее тупых. Острое долото режет легко, не нужно слишком сильно давить или отбивать молотком. Затупившийся инструмент требует большей силы, и слишком легко он может выскользнуть, нанеся личный ущерб. подбор правого долота Еще одна важная вещь – иметь хороший молоток, который можно катать запястьем, а не раскачивать как молоток.С острым зубилом нужно больше постучать по нему, чем ударить по нему. начало работы с долотом и деревянным молотком Следуя линии карандаша, постучите по дереву, оставшемуся между отверстиями, часто останавливаясь, чтобы убрать стружку. Здесь есть два шага, первый – это работа долота с зерном. Часто даже нет необходимости стучать молотком по стамеске.Просто надавите на него твердой рукой и покачайте долото в сторону. Часто этого достаточно, чтобы «выскочить» из чипа. Второй шаг – использовать долото для обрезки волокон поперек. Для этого требуется немного больше силы, но использовать слишком много – ошибка. Лучше потратить время, чтобы сделать еще несколько движений, чем пытаться откусить слишком большой кусок, прежде чем высвободить стружку. обрезка до краев Когда паз достигнет нужной глубины, возьмите кусок дерева, достаточно длинный, чтобы дотянуться от верхней точки одного бревна до верхней точки следующего.Это покажет, достаточно ли глубоко вы проделали паз. Следующий шаг – закрепить металлическую коробку на месте парой шурупов диаметром 1 дюйм. Позже, когда мы будем делать отделку, мы добавим кусок фанеры, чтобы создать плинтус, выступающий из середины. точка бревна над ящиком вниз до пола. проверка глубины Следующим шагом было просверлить проход для провода схемы, чтобы выйти из-под пола.Важно сделать это достаточно глубоким, чтобы проволока всегда отходила более чем на дюйм и четверть от будущего плинтуса, чтобы гарантировать, что винт или отделочный гвоздь вряд ли попадут в провод. подведение провода к первому ящику Закрепив провод цепи в первом ящике, пора пропустить провод оттуда ко второму ящику. Используйте достаточно проволочных скоб, чтобы проволока оставалась в щели между двумя бревнами. провод ко второму ящику Когда пришло время проложить провод вокруг угла к южной стене, просверлите шов между двумя бревнами, чтобы проволоку можно было держать достаточно глубоко, чтобы ее можно было безопасно снять с винтов или отделки гвозди. за углом Последний шаг – проложить провод ко второй коробке на южной стене. разводка в двух последних коробках Наветренный Дом | Заметки с наветренной стороны – Указатель – Том. 72

Строительная система Thermal-Log ™ для бревенчатых и деревянных каркасных домов

«Прожив в доме десять лет, многие из нас нуждаются в ремонте или продаже и переезжают дальше, но это не относится к бревенчатым домам в Висконсине. Сегодняшняя красота столь же сильна, как и день, в который мы переехали, что доказывает качество и мастерство, которые выдержали холодную и влажную погоду на северо-западе Тихого океана, которая может быстро разрушить дом.Есть только одна причина, по которой мы продадим наш бревенчатый дом в Висконсине, – это построить дом поменьше для пенсионных лет! Спасибо Wisconsin Log Homes за 10 лет жизни в доме нашей мечты и особенно за красоту, которую он сохранял на протяжении десятилетия! » – Стэн и Иви

1. Энергоэффективность – Чтобы гарантировать, что каждый бревенчатый дом Wisconsin достиг того уровня энергопотребления, который выбирает владелец, наша строительная система Thermal-Log ™ использует внутреннюю стену 2×6 для использования инновационных вариантов изоляции и в 3-4 раза более энергоэффективна, чем стена из массивного бревна.

2. Высокие значения R – Термическое сопротивление (или сопротивление тепловому потоку) измеряется в R-значении; чем выше значение R, тем больше термическое сопротивление. Среднее значение R для древесины хвойных пород составляет 1,41 на дюйм и 0,71 на дюйм для большинства лиственных пород. Стена из массивного бревна средней толщины 10 дюймов обеспечивает R-8,5 (R-14,1 по всему диаметру, снижаясь до R-5,6 на каждом горизонтальном стыке). Наша стеновая система Thermal-Log ™ с тем же 10-дюймовым бревном может обеспечить до R-40 + в стенах и до R-65 + в крыше.Более высокие значения R приводят к более комфортному дому и значительному снижению затрат на электроэнергию в любом климате.

3. Соответствие Энергетическому кодексу – Наша строительная система Thermal-Log ™ соответствует национальным строительным нормам и всем действующим энергетическим стандартам. Однако дома из цельного бруса часто не удовлетворяют большинству строительных норм и стандартов Energy Star. Некоторые штаты освободили дома из цельного бревна от нормального энергетического соответствия, в то время как в других требуется дополнительная изоляция на крыше дома, чтобы компенсировать низкое значение R для стен из цельного бревна.

4. Отсутствие регулировки осадки – В отличие от цельнолитой конструкции, наш Thermal-Log ™ не требует технического обслуживания. Конечно, каждые несколько лет вам нужно будет красить и герметизировать свой дом, но из-за усадки внешней бревенчатой ​​стены проблем с укладкой практически не возникает. Вам не придется беспокоиться о корректировке внутренних стен для размещения бревен вокруг каминов, дверей, окон и опорных балок.

5. Отсутствие инфильтрации воздуха – Thermal-Log ™ использует энергосберегающую изоляционную стену с сердечником, обернутую в Tyvek, самую передовую воздухо- и водонепроницаемую домашнюю пленку в отрасли, чтобы обеспечить более высокую энергоэффективность за счет предотвращения утечек воздуха, что приводит к чрезвычайно герметичный дом.В результате температура в доме Thermal-Log ™ намного более стабильна, а холодные и дорогостоящие сквозняки, типичные для строительства из цельного бревна, полностью исключаются. Поскольку древесина естественным образом впитывает влагу и расширяется при высокой влажности, она также выделяет влагу и сжимается при низкой влажности. Традиционный бревенчатый дом гораздо более уязвим для утечек воздуха, поскольку бревенчатые стены расширяются или сжимаются. Часто во время сжатия или расширения между бревнами открываются небольшие «зазоры», создавая утечки воздуха, вызывающие сквозняки и дорогостоящие счета за отопление или охлаждение.Если не поддерживать должным образом сезонную герметизацию, естественное оседание при изменении климата в большинстве домов из цельного бревна неизбежно.

6. Простота электрического монтажа – С помощью нашего Thermal-Log ™ вся проводка может быть выполнена традиционным способом. Электропроводка прокладывается в полости стены и потолка до внутренней отделки материалов или нестандартных бревенчатых работ. Розетки, освещение и даже системы безопасности и звука можно легко установить на любой стене, в которой вы нуждаетесь, без ущерба для красоты. Электромонтаж дома из цельного бревна требует больших затрат времени и средств из-за надрезов, долбления и сверления, необходимых для скрытия проводов.Прокладку проводов можно производить только вдоль обшивки дверного проема или за дополнительным необходимым плинтусом, так что проводку можно спрятать. Этот метод требует, чтобы розетки были установлены гораздо ближе к полу, чем обычно, что может затруднить установку розеток.

7. Беспроблемное строительство – Наша строительная система Thermal-Log ™ преодолела естественные недостатки строительства из цельного бревна. Профессиональные строители считают, что наша строительная система, подробные планы дома и наша квалифицированная команда поддержки обеспечивают надежность и простоту на стройплощадке.Простота нашей строительной системы также позволяет нашим клиентам использовать любого квалифицированного, опытного строителя обычных домов на заказ, а не ограничиваться только подрядчиками по бревенчатым или деревянным постройкам. Благодаря всем этим преимуществам, средний дом Thermal-Log ™ может быть построен примерно на 1/3 меньше времени, чем дом из цельного бревна, что экономит ваше время и деньги. Поскольку строительство из цельного бревна часто требует более длительного времени на выполнение работ и требует больше времени для строительства, затраты на рабочую силу всегда будут выше.

8. Гибкость конструкции – Гибкость нашей системы Thermal-Log ™ позволяет использовать широкий спектр архитектурных стилей и свободу выбора и комбинирования уникальных строительных материалов по вашему выбору.И интерьер, и экстерьер дома могут быть отделаны бесконечным количеством отличительных продуктов. Бревенчатые и деревянные акценты легко наносятся там, где хозяин выбирает, не уступая дереву. Массивные бревенчатые конструкции состоят из бревенчатых наружных стен по всему периметру интерьера дома. Помимо цвета морилки, обычно единственный выбор у владельцев – это круглая или плоская бревенчатая стена, независимо от того, хотят они трещины или нет.

9. Простота установки HVAC – Thermal-Log ™ позволяет устанавливать все приложения HVAC традиционным и более эффективным образом в основной стене или, где это необходимо, без перенаправления на другие стены в доме.Легко устанавливаются воздуховоды, диффузоры, сапоги и т. Д. Наружные стены из массивной бревенчатой ​​стены нельзя использовать для возврата холодного воздуха или каких-либо воздуховодов. Все воздуховоды должны быть перенаправлены, заключены в коробки или спрятаны в шкафах или внутренних стенах. Этот процесс требует больше материалов и больше труда, что резко увеличивает стоимость.

10. Простота установки сантехники – Thermal-Log ™ позволяет устанавливать и скрывать обычные сантехнические работы внутри основной стены или системы пола, экономя время и деньги владельцев.Поскольку все внешние стены в доме из массивного бревна сделаны из цельного дерева, их нельзя использовать для водопровода (на внешних стенах нельзя устанавливать даже вентиляционные трубы для раковин).

11. Простота установки в шкаф – Thermal-Log ™ позволяет использовать различные типы отделки стен, что снижает затраты на установку и делает крепление шкафов и умывальников к основной стене простым и быстрым. Поскольку стены из цельного бревна обычно не плоские и не усаживаются по высоте, возникают проблемы, когда шкафы крепятся к ним напрямую.Чтобы учесть движение, установщик прикрепляет шкафы к стене подрамника, которая прилегает к стене из бревна. В конструкции из цельного бревна, когда шкафы крепятся непосредственно к бревенчатым стенам, проблемы по своей сути возникают со временем, когда бревенчатая стена оседает или перемещается.

12. Простота изменений на месте – Во время строительства, когда домовладельцы действительно проходят и видят свои стены, они иногда понимают, что расположение окна или двери будет лучше соответствовать их потребностям, если их переместить.Эта регулировка легко выполняется с помощью нашего Thermal-Log ™, потому что основная стена может быть легко разобрана или перестроена по мере необходимости. Однако, как только стена из цельного бревна построена, переместить окно или дверь становится чрезвычайно дорого, потому что бревна все сложены друг на друга. К сожалению, домовладельцы понимают, что им просто придется смириться с этим.

13. Простота будущих дополнений или модернизации – Структурная целостность нашей строительной системы Thermal-Log ™ дает владельцам полную свободу проектирования; они ограничены только своим творчеством, характеристиками собственности и бюджетом при рассмотрении вопроса о реконструкции.Стены из массивного бревна подвержены утечкам воздуха. Очень важно, чтобы строитель сконструировал и правильно установил анкеры с пазами или шлицевые доски, чтобы обеспечить перемещение между существующей структурой и новой пристройкой. Эти стыки необходимо повторно заделать, так как движение будет продолжать нарушать герметичность.

14. Неограниченное количество архитектурных стилей – Наша строительная система Thermal-Log ™ допускает широкий диапазон стилей, включая Западную гору, Тихоокеанский Северо-запад, Адирондак, Шале, Аппалачи, Ремесленника, Сельский дом, Сельский модерн и Французский Кантри.Независимо от того, является ли ваш дом из бревенчатого, деревянного или гибридного стиля элегантным, деревенским, современным, индустриальным или сочетанием различных стилей, ваши возможности дизайна безграничны. Некоторые люди считают, что многие из построенных сегодня домов из цельного бруса имеют более пограничный стиль, довольно мягкие и не содержат художественных деталей, кроме бревенчатых и каменных материалов, используемых в них.

Подключение вашего умного бревенчатого дома

С постоянно расширяющимся списком умных домашних устройств вы можете быть уверены, что пропускная способность Wi-Fi в вашем доме может серьезно упасть.Вот почему все больше домовладельцев подключают свои дома из бревенчатого кедра Katahdin, чтобы освободить полосу пропускания для множества домашних устройств с питанием от Wi-Fi. Эта проводка для интеллектуального бревенчатого дома обеспечивает подключение к интеллектуальным приборам, домашним развлекательным системам, устройствам безопасности, системам отопления, вентиляции и кондиционирования, освещению и вентиляции.

Регистрация электрика
При найме электрика-субподрядчика вы должны убедиться, что электрик понимает потребности вашего умного дома и может справиться с различными компонентами для умного электромонтажа вашего нового дома.Проводка вашего дома будет расширена за пределы традиционных медных проводов для электричества и будет включать в себя подключение к компьютеру, климат-контроль, интеллектуальных помощников и развлечения.

Выбор кабеля и проводов
Интеллектуальная проводка использует различные типы кабелей в зависимости от подключаемых компонентов, включая категорию 6A для передачи данных, RG6 для видео и провод 14 и 16 в оболочке для звуковых динамиков. Кроме того, если ваша электрическая система будет поддерживать освещение с регулируемыми элементами управления (например, диммерными переключателями), вам необходимо убедиться, что ваша основная электрическая часть включает «нейтральный провод» для поддержки этих переключателей.Глубокие распределительные коробки также могут лучше вместить дополнительные скрытые компоненты этих переключателей.

Расположение центра управления домом
Центр управления домом действует как концентратор для всех этих комплектов проводки и кабелей за пределами общей электропроводки, которая заканчивается на главном блоке управления питанием. Поскольку для работы ему требуется электричество, разместите центр управления домом рядом с главным распределительным щитом. Эти кабели могут накапливать тепло, поэтому вам также понадобится специальный электрический вентилятор, чтобы предотвратить перегрев помещения.

Назначение функций комнаты
Вам нужно определить различные функции для каждой комнаты и дать подробное представление о расположении устройства, расположении устройства и проводных розетках для предметов, которые не питаются от батареи. Для каждого типа кабеля и провода ваш электрик проведет «домашнюю» линию, чтобы подвести кабели в каждую комнату. В комнатах с множеством электрических и интеллектуальных устройств, таких как домашние развлекательные центры и кухни, вам нужно иметь 10-12 хорошо расположенных розеток для интеллектуальных устройств, телевизоров, звуковых систем, компьютерных экранов и пультов личного помощника.

Вся эта дополнительная проводка не означает огромных расходов на оплату труда электриков, потому что с системой Energy Envelope System в Katahdin Cedar Log Homes электромонтаж становится проще простого! Электропроводка, сантехника и другие внутренние услуги легко выполняются внутри слоя изоляции и воздушного пространства до внутренней отделки стен выбранной поверхностью.

7 вещей, которые нужно знать перед постройкой бревенчатого дома

Бревенчатые дома
захватывали воображение домовладельцев Америки с 1600-х годов, и не зря: их эстетика предлагает жителям
простое и спокойное состояние души.Сегодня ожидается, что
будет в постоянном движении, поэтому все, что олицетворяет бревенчатый дом, важнее, чем когда-либо
.

Но прежде чем вы начнете рубить деревья и объявить себя
новым лесным жителем, знайте, что шутки о жизни в хижине не обязательно даются
легко. Бревенчатые дома уникальны во всем, от их внешнего вида
до процесса строительства, и незнание этих различий может вызвать у
несколько головных болей в будущем.

Думаете о строительстве бревенчатого дома? Вот семь вещей, которые
нужно знать, прежде чем приступить к делу.

Бревенчатый дом в сравнении с бревенчатым домом

Вы сказали бревенчатый дом
, но это неправильный термин бревенчатый домик?

Да и нет! Бревенчатый дом – это любая конструкция, построенная из бревен, в то время как бревенчатая хижина – это, как правило, меньшая, более уединенная, менее современная версия – одна из ситуаций, когда «квадрат – это прямоугольник, а прямоугольник – не квадрат». В основном это сводится к площади, расположению, удобствам и улучшениям, поэтому, хотя мы будем использовать термин «бревенчатый дом», знайте, что это может означать бревенчатый домик или бревенчатый… обувной дом или любую бревенчатую конструкцию, которую вы строительство.(Если вы построили или построили бревенчатый дом в форме башмака, поделитесь фотографиями!)

Стили бесконечны

Бревенчатые дома так же уникальны, как и люди, которые их строят:
Различные деревья, разная конструкция углов, разные процессы укладки бревен
и закрепления бревен – каждый из этих факторов радикально меняет внешний вид бревенчатого дома
. Домовладельцы могут выбирать между распиленными бревнами – которые
распилены с постоянной шириной, но
сохраняют свою уникальность – или фрезерованными бревнами, которые отправляются через форму, поэтому размер и внешний вид
регулируются.

Хотя часть привлекательности бревенчатого дома заключается в том, что бревна
составляют весь интерьер и экстерьер, современные интерпретации этого классического дома
часто включают также другие материалы. Кирпичный подъезд или камин могут подойти
больше вашей эстетике, или вы можете обнаружить, что общая яркость, которую гипсокартон
привносит в пространство, важнее, чем приверженность дереву. Что бы вы ни представляли, современные бревенчатые дома
прошли долгий путь от простых конструкций из дерева
и могут быть спроектированы на любой вкус.

Электричество и проводка… Сложные

Некоторые владельцы бревенчатых домов жалуются на невыносимое тепло летом и низкие температуры зимой. Это не только создает неудобные условия для жизни, но также может вызвать финансовые затруднения. Как можно этого предотвратить?

Распространенная проблема – неправильная конструкция, в результате чего в бревнах остается
щелей, препятствующих утеплению. Убедитесь, что вы намеренно указали
, какую древесину вы используете для строительства дома – исследуйте, какие лучше всего сохраняют тепло в вашем районе –
и убедитесь, что вы работаете со специалистом, который знает, что они делают.
Этот процесс заполнения отверстий или зазоров эластичным герметиком или надрезания – это
важный шаг, который нельзя пропустить. Это помогает поддерживать комфортную температуру в вашем доме
.

Помимо отопления и охлаждения, подключение к электросети
сложное. Просверливание бревна, прокладка провода, установка розеток и выключателей
по всему дому – вам понадобится профессионал, который поможет вам пройти через
этот процесс. Огромный размер журналов делает планирование абсолютно необходимым,
и внесение изменений в последнюю минуту – не вариант.Однако, если вы обдумаете вещи
, у вас будет современный бревенчатый дом в кратчайшие сроки.

Виды действительно такие красивые

Бревенчатые дома стали синонимом широких открытых пространств и
красивого фона именно потому, что
их деревенский вид лучше всего сочетается с дикой природой или сельской местностью, а
эстетически привлекает людей, которых привлекает природа. Планируя свой бревенчатый дом, примите во внимание, где будет размещен ваш дом
, чтобы вы могли убедиться, что живописный фон, о котором вы мечтали,
определенно находится в пределах досягаемости.Нет ничего более удивительного, чем просыпаться каждое утро перед захватывающим видом
.

Требуется больше обслуживания, чем вы думаете

То, что бревенчатые дома относятся к более простым временам,
не означает, что в них все просто и легко. Уникальность
этого домашнего стиля заключается в его поддержании, поэтому вам нужно знать, во что вы ввязываетесь, прежде чем что-то делать.

Например, никто не любит жуков в своем доме, но бревенчатые дома
– лучшая недвижимость для животных.Иногда насекомые
присутствуют в древесине уже во время строительства, а иногда они попадают в ваше убежище
после строительства. Как вы их не подпускаете? Древесину
необходимо высушить и правильно обработать профилактическими средствами на этапе строительства, а после въезда в дом
вы должны быть ответственным владельцем бревенчатого дома. Регулярно осматривайте
внешний вид своего дома; при любых признаках возможного заражения исследуйте
и обратитесь за профессиональной помощью. В то время как некоторые вредители доставляют больше неприятностей, чем проблемы, другие
могут нанести серьезный ущерб вашему дому.

Другая часть регулярного ухода за бревенчатыми домами – это
повторная отделка и восстановление экстерьера. По мере того, как элементы испытывают ваш дом, отделка
будет постепенно стираться, и ее придется наносить повторно. Будьте готовы ремонтировать дом
каждые три-четыре года (хотя некоторые виды отделки
служат гораздо дольше).

Независимо от того, готовы вы к этому или нет, у вашего бревенчатого дома
также будет несколько проблем с разделением. Со временем (чаще всего в первые
три года) бревна сжимаются по мере высыхания влаги; это приводит к появлению небольших трещин или щелей
внутри бревен и между ними.Это называется проверкой. Трещины
встречаются в каждом бревенчатом доме, но это все же препятствие, о котором следует знать. Как отмечалось ранее в
, важно обработать эти трещины щелевым материалом, чтобы
сохранил бревна в хорошем состоянии.

Мы отговариваем вас от строительства дома своей мечты? Пока не убегай! Одним из огромных преимуществ бревенчатых домов является их прозрачность, когда дело касается их потребностей. Обеспокоенные муравьи-плотники заселили? Ищите небольшие отверстия, указывающие на роющих вредителей, возможно, с небольшим количеством опилок возле отверстий.Заметили полоску деревянной гнили на одной стороне дома, прямо под желобом? Похоже, желоб установлен неправильно, и вода стекает по стене дома. Бревенчатые дома очень коммуникативны, и пока вы их слушаете, проблемы вряд ли выйдут из-под контроля и станут неразрешимыми.

Рустик – не твой единственный друг

Честно говоря, вам, вероятно, не стоит рассматривать бревенчатый дом
, если деревенская эстетика вас не привлекает.Но если вы не полностью на борту
с рогами на каждой стене и постоянно забрасываете
деревом, это прекрасно. Ранее мы упоминали, что использование в интерьере других материалов
, таких как кирпич или гипсокартон, может помочь разбить пространство, но эти
– не единственные варианты. Подумайте о покраске оконных рам и шкафов или
с использованием недревесных материалов для пола. Использование зеркального декора и мебели
также значительно украсит пространство.

Независимо от ваших вкусов, вы не хотите, чтобы один узор
преобладал в каждой комнате.Не бойтесь нарушить характер вашего дома с помощью
больших настенных предметов или брызг краски. Бревенчатый дом – это не что иное, как бревенчатый дом
только потому, что вы отклонились от 100-процентной деревенской эстетики.

Вы можете собрать один из набора

В мире мгновенного доступа, в котором мы живем, кто-то всегда
ищет более простое (а часто и более быстрое) решение. Строительство бревенчатого дома вручную
– это невероятный учебный опыт, но на его выполнение могут уйти годы.
Ищете более быстрый вариант?

Рассмотрим бревенчатую хижину или домашний комплект, в котором все необходимые детали
доставляются к вашей двери для сборки. Это означает, что
рубка, сушка и придание формы бревнам – это не процесс, о котором вам нужно беспокоиться,
! Многие компании предлагают комплекты для бревенчатых домов, которые сделают вам идеальный отдых в деревенском стиле
всего за несколько недель.

Не готовы к совершению?

Может быть, бескрайняя дикая местность еще не называет ваше имя,
или, может быть, вы просто переосмысливаете панель журнала все .Это нормально! Есть много способов привнести деревенскую эстетику
в ваш новый дом. А если вы только начинаете,
, представляя свой новый дом, посетите NewHomeSource
, чтобы увидеть актуальные списки по всей стране.

Сколько стоит построить бревенчатый домик? Полная разбивка

Планирование постройки собственной бревенчатой ​​хижины может улучшить ваше самочувствие. Но пусть вас не отпугнет неуверенность в стоимости постройки хижины!

Если вы еще не приступили к планированию, обязательно прочтите ошибки новичков, из-за которых проекты бревенчатых домиков терпят неудачу.

Тогда взгляните на планы дома из бруса, чтобы убедиться, что у вас есть представление о том, чего вы хотите достичь.

Позвольте мне разбить для вас стоимость бревенчатых домов, от стоимости фундамента и фундамента до окон и дверей до изоляции и кровли.

В этом посте будут подробно описаны затраты на строительство моей хижины и средние затраты на постройку хижины.

Многие из вас могут знать методы строительства хижин, но этот пост раскроет все материалы и затраты, понесенные при строительстве хижины.

Так что продолжайте читать, если хотите понять основные затраты на строительство собственного дома из бревенчатой ​​хижины.

Подготовка площадки и фундамент

После того, как вы определились с участком для своей хижины, первое, что нужно начать, – это подготовка площадки для фундамента коттеджа.

Это происходит в три основных этапа:

1. Расчистка скал и растительности.
2. Удаление дерна и верхнего слоя почвы.
3. Выравнивание площадки и разбивка периметра бытовок.

Верхний наконечник: Очистите 5 футов дополнительных футов в каждую сторону – если ваша каюта 20 футов на 15 футов, тогда ваша зона подготовки площадки будет 30 футов на 25 футов.

То, что вы пытаетесь достичь, – это чистая и ровная площадка, на которой можно будет работать при установке фундамента.

В зависимости от участка, на котором расположена ваша хижина, вы можете переместить весь мусор в другое место (если участок достаточно большой). Если вы не можете сделать это, вам придется заплатить за удаление мусора с участка – это вариант, который мы выбрали.

Средняя стоимость
Типичная стоимость составляет от 1 до 43 долларов за квадратный фут очищенной площадки. Разница настолько велика, что у вас может не быть идеального, ровного и относительно чистого сайта.

Стоимость сноса и расчистки старых построек, выравнивания неровной или холмистой местности и вырубки деревьев добавляет дополнительные расходы к этой задаче.

Фактическая стоимость

Наш сайт был легким, очистка которого стоила 4500 долларов. Это включало в себя удаление подрядчиком всего лишнего щебня, дерна и растительности за пределами участка.

После того, как площадка будет выровнена, вы можете приступить к укладке опор и фундамента для вашей хижины.

Существует множество различных методов строительства фундаментов, которые применимы для бревенчатых домиков, таких как бетонные опоры, сваи и цоколи.

Мы выбрали бетонную подушку для нашей хижины, основываясь на рекомендациях инженера-строителя и геодезиста. Типичная стоимость консультации профессионала составляет около 500 долларов каждая.

Площадка требовала меньше земляных работ для извлечения полостей под фундамент, следовательно, меньше отходов приходилось за пределы площадки.

Осторожно!
Если ваш тип почвы – торф или глина, то фундаменту могут потребоваться большие сваи, чтобы опуститься ниже уровня влажности, а это дорого.

Фактическая стоимость

Фундамент нашей каюты стоил 4600 долларов, включая арматуру, бетон и арматуру для основания каюты, а также услуги инженера и геодезиста.

Общие затраты на подготовку площадки и фундамент: $ 9100 .

Канализация, газ, вода и электричество (коммунальные услуги)

Коммунальные услуги и услуги всегда актуальны при строительстве коттеджа!

Установка утилит и услуг для вашей каюты может радикально изменить общую стоимость готовой продукции, в зависимости от ваших предпочтений в сети или вне сети.

Если вы хотите отключиться от сети и использовать автономные источники питания, такие как ветряные турбины и / или солнечные панели, не забывайте о расходах на аккумуляторные батареи для хранения энергии.

Я бы порекомендовал прочитать полную стоимость автономных коммунальных услуг, чтобы лучше понять.

Продолжая разбивку затрат на коммунальные услуги и услуги, Майк Холмс, строитель бревенчатых домиков из Монтаны, говорит:

От 3000 до 8000 долларов – хорошая оценка для новой установки инженерных сетей и услуг для каюты.

Расходы на коммунальные услуги и услуги в моей каюте составили:

1. Сантехника $ 1,200
2. Электрооборудование $ 3 600
3. Вода $ 900

Если вы приобрели старую хижину, требующую восстановления, или участок земли, в котором ранее было заселено, поговорите с предыдущим владельцем. Есть вероятность, что утилиты и сервисы уже установлены.

Если коммунальные услуги уже установлены, вам просто нужно будет заплатить плату за подключение к услуге – это будет около 500 долларов США, в зависимости от того, в каком муниципалитете вы находитесь.

Установка инженерных коммуникаций и услуг требует большого количества подготовительных работ, как правило, траншей для прокладки трубопроводов, поэтому стоит вызвать строителя и геодезиста на место в начале года, чтобы оценить требуемые работы.

Установка инженерных коммуникаций и услуг на раннем этапе избавит вас от необходимости переделывать фундамент и повторно нанимать дорогостоящее оборудование завода для рытья траншей, что можно было бы сделать в начале строительства вашей кабины.

Фактическая стоимость

Наши услуги в каютах стоили 5700 долларов, в том числе водопровод (1200 долларов), электричество (3600 долларов) и вода (900 долларов).

Дерево и крыша

Древесина и бревна могут быстро стать самой дорогой частью постройки вашей хижины.

Некоторым удачливым людям пригодится природный запас. Для нас мы купили обочинные мягкие бревна длиной 32 фута чуть более чем за 2400 долларов – большинство бревен имели обхват 14 дюймов или больше.

Стоимость большинства бревен составляет от 0,2 до 1 доллара за дощатый фут. Сколько футов досок в бревне, можно определить с помощью шкалы Дойля.

После того, как мы купили бревна, мы отвезли их на местную лесопилку, чтобы подготовить и распилить их по размеру. Потом еще расходы, чтобы вернуть бревна в наш лагерь!

Верхний наконечник: Старайтесь использовать бревна с обхватом более 12 дюймов – это сэкономит вам деньги при утеплении.

Защита ваших журналов от погодных условий имеет важное значение; Для этого есть много способов – я решил использовать Permachink. Если вы не знакомы с конопаткой бревенчатой ​​хижины, посмотрите наше руководство.

Permachink стоил 500 долларов, а затем еще 550 долларов за поролоновые подложки.

Затем я использовал Permagard для обработки бревен, когда они были доставлены на место. Это заняло очень много времени и стоило около 300 долларов, но это дало мне уверенность в том, что с древесиной обращались должным образом.

Когда конструкция кают будет построена, вам нужно будет выбрать крышу. Правильно подобрав крышу и цвет, вы действительно сможете отделать кабину на высоком уровне и сделать ее великолепной.

Кровля бывает из соломы, черепицы (войлока или кедра), черепицы, каучука EPDM, шифера или олова.

Я решил использовать жестяную крышу, потому что она была идеального цвета, прочна и быстро строилась.

Я использовал гофрированные листы битума размером 2 х 950 мм, которые стоили чуть меньше 30 долларов за лист.

Фактическая стоимость

Счет за деревянные домики и крышу составил 6600 долларов. Сюда входит покупка, подготовка, распиловка и изготовление бревен.

Изоляция

Когда дело доходит до изоляции кабины, существует почти столько же вариантов, сколько и используемой древесины.

Я бы посоветовал вам утеплить пол и крышу как минимум для вашего бревенчатого дома.

Знаете ли вы, что от 65% до 70% тепла в ваших бревенчатых домах теряется через пол или крышу?

Верхний наконечник: Если вы используете бревна меньшего размера (менее 12 дюймов) с одинарной обшивкой, то я бы порекомендовал вам установить внутреннюю отделку из гипсокартона для лучшей изоляции.

В качестве альтернативы вы можете создать две оболочки, а в полости между двойной стенкой вы можете использовать изоляцию или шерсть, чтобы помочь изолировать кабину.

Для тех из вас, кто плохо знаком с изоляцией, посмотрите фантастическое руководство для начинающих Стива Максвелла:

Изоляция работает двумя способами:

1. Согревает в суровые зимы
2. Сохраняет прохладу жарким летом

Изоляция кабины является обязательной, если вы планируете использовать кабину круглый год.

После того, как наша бетонная площадка была уложена, я применил гидроизоляционную мембрану, а затем применил 50-миллиметровую изоляцию для пола Kingspan.Я купил Kingspan на дворе местного строителя.

Kingspan или Celotex – это надежные марки изоляционных плит PIR, очень хороших для изоляции полов.

Для изоляции крыши вы можете выбрать один из двух вариантов:

1. Изоляция крыши изнутри
2. Изоляция крыши снаружи

Как правило, изоляция изнутри вашей крыши намного быстрее и дешевле, чем снаружи .

Кабину решили утеплить изнутри, применив 100 мм плиту Kingspan PIR.

Фактическая стоимость
Поскольку водонепроницаемая мембрана была приобретена на этапе фундамента, вся изоляция (с размахом 50 мм и 100 мм) стоила немногим более 2000 долларов.

Интерьер, окна, двери и фурнитура

Поговорим о интерьере.

К этому моменту ваша бревенчатая хижина будет готова к установке окон, дверей и внутренних элементов, обеспечивающих ее водонепроницаемость.

Помните:

Вы уже использовали Permachink для герметизации бревен и гидроизоляционную мембрану фундаментной плиты для предотвращения подъема влаги.

Когда дело доходит до пола, мы использовали предварительно обработанный шпунт и канавку. Шпунт и паз были прибиты к балкам перекрытия, которые были установлены на этапе фундамента и утепления.

Поскольку мы использовали толстые бревна, мы не хотели их закрывать, поэтому мы оставили открытую внутреннюю часть нашей каюты, за исключением пола и потолка.

Фактическая стоимость

Общая стоимость всех шпунтов для настила составила 1290 долларов.

Переходим к дверям и окнам.

На этом этапе постройки нашей хижины наши денежные запасы истощались. Мы решили обновить окна и двери из Craigslist.

У нас 4 двойных окна, все с двойным остеклением. Кроме того, дверь имеет два стеклопакета, которые тоже имеют двойное остекление.

Вы можете потратить намного больше на двери и окна. Проведите небольшое исследование значений r и u, а также их тепловых свойств!

После того, как вы установили двери и окна, ваша кабина станет полностью водонепроницаемой.

Думайте об этом сейчас как о пустом холсте!

Фактическая стоимость

Общая стоимость окон и дверей составила 500 долларов.

Общая стоимость внутренних работ, окон, дверей и крепежа составила 1 790 долларов США.

Труда

Самостоятельное строительство бревенчатой ​​хижины было одной из причин, по которой мы предложили вам жить в бревенчатой ​​хижине.

Так что, по нашему мнению, труд не должен стоить ничего, кроме тяжелой работы и пота!

Если вы не можете или думаете о найме профессионалов, которые построят для вас домик, это может значительно увеличить стоимость строительства.

Если вы нанимаете внешних работников, таких как строители, архитекторы и менеджеры проектов, это будет единственная самая дорогостоящая статья расходов:

Менеджер проекта – 5% -10% от общей стоимости, реально от 5000 до 50 000 долларов.
Строитель / плотник – 15-20% от общей стоимости, то есть от 15 000 до 100 000 долларов.

Фактическая стоимость

Общая стоимость всех работ для моей бревенчатой ​​хижины составила 5 500 долларов.

Я выполнил большую часть строительства – кроме расчистки площадки, проектирования конструкций и изыскательских работ.

Инструменты и оборудование

Наличие подходящих инструментов для постройки бревенчатой ​​хижины значительно упростит и ускорит процесс строительства.

При покупке инструментов для моей кабины; Я решил, что буду покупать высококачественные инструменты, которые прослужат долгие годы.

С тех пор я использовал эти инструменты в нескольких проектах.

Вам нужно решить, ищете ли вы инструменты подешевле, только для этой кабины или собираетесь потратить больше на покупку более качественных инструментов, которые прослужат вам долго.

У каждого инструмента будет множество вариантов от размера к бренду, поэтому внимательно обдумывайте каждую покупку.

Я добавил спецификацию рядом с некоторыми из моих более дорогих инструментов.

• Бензопила – (Stihl MS 230 Duro) ≈ 400 $
• Козловой козлы (т. Е. Козлы)
• Axe (Gransfors Bruks) – 1,6 кг ≈ 300 долларов
• Кувалда
• Лестница
• Аккумуляторная дрель-шуруповерт (Makita) ≈ 500 $
• Ручные инструменты:
  • Крюк для кантов – 42 дюйма, используемый для обработки древесины.
  • Молоток – 18 унций
  • Ripsaw – длина 22 дюйма и 5.5 точек на дюйм
  • Рулетка – 50FT
  • Уровень – 40 ”
  • Плоскогубцы
  • Писец
  • Квадрат стальной
  • Тачка
  • Шипы и шнурки

Совет: Очень важно иметь возможность повторно использовать инструменты для различных целей.

Примером может быть использование бензопилы для лесозаготовки и распиловки древесины; вместо того, чтобы покупать бензопилу для лесозаготовок и настольную пилу, чтобы распиливать древесину по размеру.

Фактическая стоимость

Покупка всех вышеперечисленных инструментов обошлась примерно в 1 900 долларов США.

Если бы вы купили более дешевые бренды, это можно было бы снизить примерно до 900 долларов.

Общий

Построение бревенчатой ​​хижины в рамках бюджета возможно. Это не только достижимо, но и возможно.
