Фитинги обжимные для металлопластиковых труб: Обжимные фитинги для металлопластиковых труб

Содержание

Технология монтажа обжимных фитингов – СтройМастерская


Как монтировать обжимные фитинги на металлопластиковой трубе, инструкция и фотографии процесса монтажа...

Всем известная металлопластиковая труба прочно вошла в обиход  водопроводчиков и домашних мастеров. Металлопластик широко используется в  водопроводах и теплосетях.

Одним из самых известных и  распространенных способов соединения металлопластиковой трубы является монтаж при помощи  обжимных фитингов.
Эти фитинги еще  называют цанговыми, потому что важнейшим элементом  для зажима трубы на концевике фитинга является уплотнительное кольцо (сухарь), кольцо обжимает металлопластиковую трубу при помощи гайки, накрученной на корпус фитинга.
Обжимные фитинги пользуются большой популярностью  из за простоты монтажа  магистрали, и достаточно небольшого и простого перечня  инструментов необходимых для монтажа.

Для монтажа фитингов на металлопластиковую трубу  понадобятся следующие инструменты и приспособления

1. Ножницы для металлопластиковых труб (если ножниц нет, а объем работ небольшой трубу можно отпилить ножовкой по металлу, а место спила обработать грубой наждачной бумагой или специальной разверткой)

2. Калибратор трубы

3. Гаечные ключи или шведки

Как устроен  обжимной фитинг для металлопластика
Устройство  обжимных фитингов у разных производителей примерно одинаково.
Фитинг состоит из  корпуса , кольца и гайки.
Корпус  фитинга со стороны  крепления трубы имеет шток с уплотнительными резиновыми кольцами, в месте примыкания торцевой части трубы и фитинга стоит диэлектрическая прокладка, обеспечивающая отсутствие контакта алюминия трубы с корпусом фитинга.

Как соединять фитинг и металлопластиковую трубу


При помощи специальных ножниц  необходимо обрезать трубу нужной длинны, срез трубы должен быть  ровным . Если нет ножниц, можно воспользоваться ножовкой по металлу, металлопластиковая труба режется очень легко.

После того как вы обрезали трубу, одеваем гайку на трубу, а место среза очищаем от  грата (неровности, заусенцы), необходимо так же выровнить отверстие калибратором, так как после обрезания труба может иметь овальную форму.  Для этой цели существует специальный фаскосниматель или развертка, при небольших объемах работ можно использовать наждачную бумагу.


Торец трубы должен быть ровным, не иметь заусениц,  иметь внутреннюю фаску благодаря которой при одевании фитинга на трубу обеспечится целостность резиновых уплотнителей фитинга.
После зачистки торца на трубу одеваем  металлическое обжимное кольцо.

Перед тем как соединить корпус с трубой, трубу в месте крепления желательно смочить, вода обеспечит более легкую посадку корпуса фитинга и защитит резиновые уплотнители от разрыва и сползания.
Одевая корпус обжимного фитинга на трубу, нужно быть предельно аккуратным и стараться не повредить резиновые уплотнители на штоке.
Фитинг с поврежденными резиновыми кольцами не пригоден и подлежит немедленной замене. Трубу необходимо одеть до упора с некоторым усилием, так как она должна плотно примыкать к торцевой части фитинга.

После чего, сперва руками, а затем при помощи гаечных ключей затягивается гайка на корпусе фитинга, затяжку нужно производить  достаточно сильно, но осторожно, чтобы гайка фитинга не лопнула, в момент затяжки может раздаваться характерный скрип металла.

На некачественных фитингах при сильной затяжке возможно выдавливание обжимного кольца наружу из под гайки, если вы это обнаружили, фитинг необходимо заменить.

При монтаже металлопластика с обжимными фитингами, нужно помнить, что монтаж таких соединений в штробах или местах к которым нет доступа, крайне не желателен.

stroimasterskaya.ru

                   Смотреть видео монтажа обжимных фитингов


Читаем по теме:

статья о характеристиках металлопластика   Металлопластик, трубы и фитинги

Как спрятать трубы в ванной?

Постоянный адрес статьи:

Показать еще статьи из рубрики - Сантехника

ПОСЛЕДНИЕ СТАТЬИ

Шумоизоляция бетонного пола в квартире

Причин для выполнения шумоизоляции пола множество. Кому не хочется прийти домой после рабочего дня и провести вечер в тишине, не слушая шумов, которые идут от соседей...

Подробнее

Подготовка стен, перед оклейкой обоями

Как подготовить стены к оклейке обоями, с чего начать и какие инструменты необходимы для выравнивания стен своими руками...

Подробнее

Кустарники в ландшафтном дизайне

Кустарники - неотъемлемый элемент озеленения парков, дворов и садов. Наряду с деревьями и травянистыми растениями, они радуют людей своей красотой. Большинство из них – долгожители, не требующие трудоемкого ухода

Подробнее

Преимущества СРО в строительстве

Согласно российского законодательства — для производства строительных работ, компании или частные предприниматели должны быть участниками СРО. Однако именно в этом случае и достигается наибольшая выгода для подрядчиков и обеспечивается качество стройки.

Подробнее

Зачем нужен обратный осмос

В системе автономного водопровода на собственном участке забор воды обычно производится из скважины или колодца. Такая вода содержит много примесей (соли, органические соединения), которые делают ее непригодной для питья, бытового использования.

Подробнее

Чем заняться в саду весной

Весеннее солнце пригревает с каждым днем все сильней, а значит не за горами горячая пора для дачников...

Подробнее

Где пригодится воздушно пузырьковая пленка?

Особенно часто этот вариант пленки применяется в упаковке продукции с целью увеличения защиты от негативных воздействий окружающей среды, во время организации доставки товаров к месту их реализации.

Подробнее

Плюсы и минусы мрамора

«Сияющий камень» пришел к нам из античного периода, где применялся в строительстве храмов и украшении домов. Из него производили колонны, ступеньки, покрывали пол и стены, ваяли скульптуры...

Подробнее

Винтовой фундамент

Винтовые сваи находят все большее применение в виду многочисленных преимуществ: доступности самостоятельного исполнения, быстрого и не сложного монтажа, невысокой стоимости. Рассмотрим виды винтовых свай, их плюсы и минусы...

Подробнее

Обзор рынка недвижимости Москвы по итогам первой половины года

Если в 2013 году рынок недвижимости Москвы и области находился, преимущественно, в состоянии стагнации, то теперь он переживает фазу активного роста...

Подробнее

Фитинги для металлопластиковых труб – виды, размеры, производители, цены

При подборе и покупке продукции обращайте внимание на:

  • гарантию производителя
  • макс. давление и температуру, которые могут выдержать фитинги при эксплуатации инженерной системы
  • вес изделия
  • маркировку
  • материал фасонной детали
  • отзывы о товаре в Интернете

Если фасонная деталь слишком лёгкая, значит вместо латуни для корпуса использован другой сплав. В качестве ориентира можно использовать массу продукции Valtec с содержанием меди не менее 54%, один экземпляр обжимного фитинга которой весит от 64 до 531 грамм.

На качественной детали маркировка равномерно выпуклая или глубокая, с четко различимыми буквами.

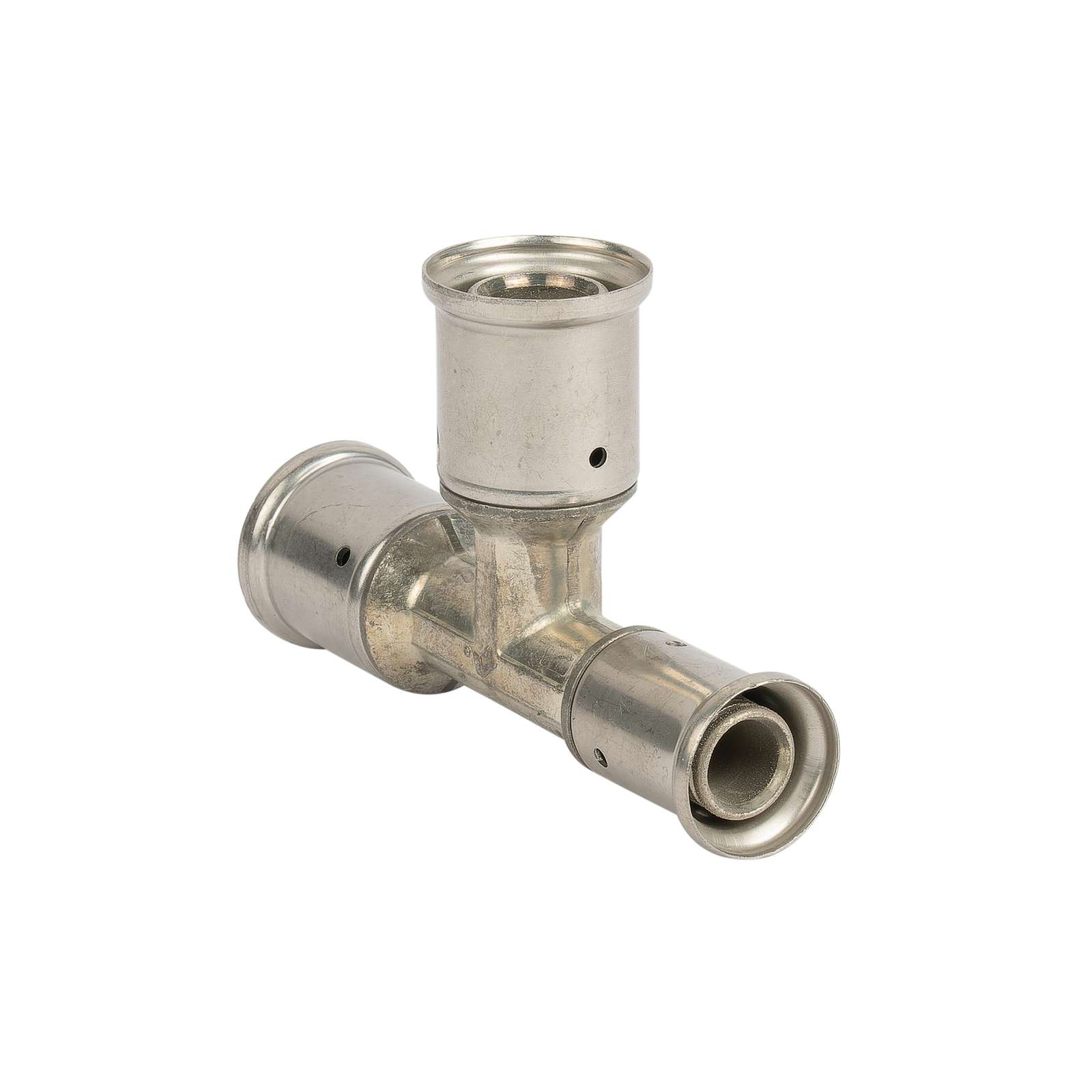

Изготовленный из нержавеющей стали хвостовик пресс-фитинга лучше, чем из алюминия: «нержавейка» со временем не «потеет», то есть не накапливает конденсат, и не тускнеет, выдерживает более высокое давление, в том числе гидроудары, и практически не деформируется. То же относится и к «сухарю» обжимного фитинга: «нержавейка» более прочная и надежная по сравнению с пластмассой.

Если сравнивать фитинги по видам, то достоинством обжимных и пуш-фитингов является возможность неоднократно разбирать соединения и использовать элементы повторно (нужно только заменить деформированное в процессе монтажа цанговое кольцо обжимного фитинга или блокировочную пружину push-fit и, в случае протечек, резиновые уплотнительные кольца – они продаются отдельно и стоят «копейки»). Монтаж пуш-фитингов при этом занимает минимум времени. Однако push-fit имеет довольно узкий размерный ряд, от 16 до 32 мм и менее доступен: эта разновидность фасонной детали появились на российском рынке недавно, по некоторым данным в 2010 году, и ее производит мало компаний.

В отличие от компрессионных изделий, требующих осмотра и подтяжки хотя бы раз в год, пресс-фитинги редко выходят из строя и не допускают протечек. Возможные ошибки монтажа видны сразу же при тестировании системы – в таких местах фитинги протекают – и «неправильные» элементы заменяются (однако, при демонтаже пресс-фитинг удаляется вместе с опрессованной трубой). Правильно смонтированный трубопровод можно без опаски залить в бетон – стену или пол. К тому же для установки опрессовочных фитингов не обязательно приобретать дорогостоящий пресс-инструмент – достаточно взять его напрокат или доверить монтаж профессионалам.

Обжимные фитинги Пресс-фитинги Пуш-фитинги
Возможность скрытого монтажа НЕТ ДА ДА
Многократное использование ДА НЕТ ДА

Отметим, что производители рекомендуют использовать фитинги и инструменты той же фирмы, что и трубы. При использовании в одной системе изделий разных изготовителей гарантия не предоставляется.

С показателями продукции некоторых популярных производителей вы можете ознакомиться в приведенных ниже таблицах.

Как соединять металлопластиковые трубы обжимными фитингами

Популярность металлопластиковых труб растет с каждым годом. На российском рынке представлено большое количество брендов из которых стабильным качеством и разумными ценами отличается и продукция из нашего ассортимента. Это металлопластиковые трубы HENCO (Бельгия) и VALTEC (Италия).

При соблюдении рекомендаций по подбору и эксплуатации производитель заявляет срок службы более 50 лет. Для стабильной и безопасной работы отопительной, водопроводной систем очень важно правильно соединять трубы и фитинги.

Соединение металлопластиковых труб осуществляется разными способами. Наиболее распространенными на сегодня являются соединения:

  • на обжимных фитингах
  • на пресс-фитингах

Именно такими способами монтируется продукция VALTEC и HENCO из ассортимента нашего интернет-магазина.

Соединение обжимом

Этот способ очень популярен ввиду его простоты. Единственный необходимый инструмент - гаечный ключ. Также желательно иметь специальный калибратор, ножницы и смазку.

Процесс соединения трубы и фитинга выполняется в следующей последовательности:

  • под углом 90 град. в нужном месте отрезается труба. Лучше всего это делать специальными ножницами, которые обеспечат ровный рез и отсутствие загибов.
  • с помощью специального калибратора (при отсутствии, ножом) срезается внутренний угол на срезе. Это делается для того, чтобы при всовывании штуцера на повредить или не сдвинуть уплотнительные резиновые кольца.
  • внутреннюю поверхность трубы рекомендуется смазать специальной силиконовой смазкой или мыльной водой. Это дополнительная гарантия, что уплотнительные кольца останутся на своих местах.
  • фитинг раскручивается. Сначала накидная гайка, затем обжимное кольцо одеваются на трубу.
  • штуцер фитинга до упора задвигается в трубу
  • обжимное кольцо сдвигается на фитинг и гайка затягивается вручную.
  • гайка дожимается ключом. Рекомендуемое количество оборотов для диаметров 16 мм и 20 мм - 1, для 26 мм и 32 мм - ¾. Соединение выполнено.

Нужно отметить, что из большинства типов соединений пластиковых труб, обжим наиболее простой, но и наименее надежный. Хорошее качество соединения обеспечат, кроме правильного монтажа, трубы и фитинги известных, давно зарекомендовавших себя, торговых марок. VALTEC и HENCO из этого перечня. Обжимные соединения являются обслуживаемыми, поэтому раз в год их нужно проверять и при необходимости подтягивать.

Способы крепления 07.12.2020 13:29:46

Подключение трубы из ПВХ к металлической трубе

Источник бесплатной информации по ирригации в Интернете!

Соединения пластмассы с металлом выполняются с помощью резьбовых соединений. Пластиковая наружная резьба используется для соединения с металлической внутренней резьбой.

Не используйте пластиковый разъем с внутренней резьбой с металлическим разъемом с внешней резьбой! Соединение почти всегда протекает или ломается.

Стандартная резьба IPS, используемая на трубах и фитингах, неодинакова по диаметру.Например, если вы внимательно посмотрите на наружную резьбу трубы, вы заметите, что диаметр первой резьбы на конце фитинга меньше диаметра последней резьбы. Точно так же и с внутренней резьбой первая резьба на конце имеет больший диаметр, чем последняя резьба. Для этого есть веская причина. Когда вы скручиваете резьбу, она действительно становится туже! По мере того, как резьбы завинчиваются, происходит сжатие охватываемого фитинга при растяжении охватывающего фитинга, в результате получается очень плотное соединение, которое не протекает.Вот почему становится все труднее повернуть трубу, когда вы продолжаете затягивать соединение. Однако это создает проблему, если вы соединяете два разных материала вместе. Если один из них более мягкий, чем другой, то более мягкий будет выполнять все сжатие или растяжение. Сжатие, как правило, не является большой проблемой, но слишком сильное растяжение может отрицательно сказаться на прочности материала. Чтобы отрегулировать этот эффект, внутреннюю резьбу на фитингах и клапанах часто усиливают, делая их толще.Посмотрите на типичный металлический фитинг с внутренней резьбой, похожий на муфту, и вы заметите усиленный конец. Для пластиковых клапанов они не только используют более толстый пластик, но и иногда помещают металлическое кольцо вокруг охватывающего конца или вставляют стекловолокно в пластик.

Пластмассы, такие как ПВХ, создают большую проблему, поскольку пластик легко растягивается по сравнению почти со всеми металлами. По этой причине вам (почти) никогда не следует использовать фитинг из ПВХ с внутренней резьбой с металлическим фитингом с наружной резьбой. Поскольку наружная металлическая резьба тверже, наружная резьба не сжимается, и вся «отдача» исходит от внутреннего ПВХ. В результате внутренний ПВХ растягивается твердым металлом за пределы своей прочности, что приводит к возникновению крошечных трещин и утечек. Исключение, на которое я намекнул, состоит в том, что есть некоторые специальные пластиковые фитинги, которые имеют комбинацию более тяжелого пластика и металлических усиливающих колец, чтобы придать им достаточную прочность, чтобы противостоять растрескиванию под напряжением. Обычно эти фитинги используются только в крупных системах орошения сельскохозяйственных угодий, парков и полей для гольфа.

Существует также другой тип резьбы, называемый «трапецеидальной резьбой», который имеет резьбы одинакового размера.Это тип резьбы, которая используется на предметах, которые нужно легко разбирать, например на крышках банок.

Герметизирующие ленты и смазки для труб

При выполнении резьбовых соединений необходимо использовать герметик / смазку. Это продукт, который помогает герметизировать соединение, а также служит смазкой, облегчающей ввинчивание охватываемого конца в охватывающее. Стандартными продуктами для этого являются тефлоновая смазка для труб, тефлоновая лента или лента из ПТФЭ. Для спринклерных систем предпочтительнее тефлоновая или тефлоновая лента. Если трубочная смазка попадет в трубы, вода перенесет ее к спринклерам и забьет их (использование трубной смазки также аннулирует гарантию на большинство спринклеров.) Некоторые присадки для металлических труб несовместимы с пластиком. Они повредят пластик, что приведет к поломке в будущем. Придерживайтесь материалов тефлона или PTFE, которые предназначены для использования на пластике.

При использовании трубной смазки нанесите ее на наружную резьбу. Постарайтесь не попасть на последнюю резьбу на конце, чтобы она не попала внутрь трубы. Нанесите хороший толстый слой, начиная со второй нити с конца. Большинство профессионалов используют смазку для тефлоновых труб, потому что она быстрее и требует меньше усилий для установки, чем тефлоновая лента.(Тефлоновая лента должна быть натянута в правильном направлении, иначе она оторвется. ) Но они расплачиваются за это разрушенными головками спринклера, которые позже приходится заменять.

Некоторые тефлоновые ленты, которые обычно продаются у поставщиков со скидками, очень и очень тонкие. Если вы можете поднести ленту к свету и увидеть сквозь нее свет, у вас будет очень тонкая лента, и вам нужно будет использовать ее намного больше. При использовании дешевой тонкой ленты используйте около 9-10 витков вокруг наружной резьбы. Я считаю, что на самом деле дешевле покупать более дорогую и толстую ленту.

Для качественной ленты требуется 3-4 витка наружной резьбы для создания хорошего уплотнения. Не наклеивайте ленту на первую нитку, и вам будет легче начать стыки. Когда вы надеваете, туго натягивайте ленту вокруг ниток, но не растягивайте ее слишком сильно. Вы должны видеть форму ниток сквозь ленту. Оберните ленту вокруг трубной резьбы в том же направлении, в каком она будет навинчиваться. (По часовой стрелке, если вы смотрите на конец наружной резьбы.) Если вы пойдете в другом направлении, лента будет отрываться при попытке соединить концы вместе.

Я предпочитаю использовать ленту из ПТФЭ «сверхтяжелой» и «полной плотности» розового цвета. Я почти никогда не использую дурман.


Текст и изображения Джесс Страйкер, если не указано иное. Авторские права © Джесс Страйкер, 1997-2018. Все права защищены.

Соединение пластиковой и металлической сантехники (Tips.Net)

Есть несколько случаев, когда вам может понадобиться соединить пластиковый и металлический трубопровод вместе.Может показаться, что это может быть особенно трудная задача, но на самом деле это очень легко выполнить. Пока ваши трубы в хорошем состоянии, все, что вам нужно делать, это следовать этим указаниям.

  1. Получите материалы. Для соединения пластиковой и металлической сантехники потребуются специальные материалы. Для этой конкретной задачи вам, как правило, понадобится состав для нарезки трубной резьбы, водопроводная лента, двухзаходные металлические переходники с внутренней резьбой, переходник с пластиковой резьбой с наружной резьбой, грунтовка для ПВХ и цемент для ПВХ.Большинство, если не все, из этих предметов можно легко приобрести в местном магазине товаров для дома.
  2. Посмотрите на трубы. Осмотрите трубы и убедитесь, что они в хорошем рабочем состоянии. В противном случае вам потребуется удалить, заменить или отремонтировать поврежденные участки трубы. При этом все, что вам обычно нужно сделать, - это убедиться, что концы труб находятся в хорошем состоянии, поскольку это первые части трубы, которые ломаются.
  3. Используйте переходник. Оберните резьбу переходника с наружной резьбой из ПВХ лентой для сантехников, а внутреннюю резьбу металлического переходника с внутренней резьбой - герметиком. Убедитесь, что вы покрываете только те нити, которые будут соприкасаться друг с другом в это время. Поместите покрытые резьбы рядом друг с другом и начните скручивать переходники, чтобы они затянулись и образовали прочное уплотнение. Не затягивайте адаптеры слишком сильно, так как это может повредить адаптеры и, возможно, сломать их. Идеальным инструментом для затягивания адаптера является трубный ключ, только будьте осторожны, чтобы не повредить что-либо, что можно сломать.
  4. Наклейте ленту или состав. Наклейте на конец металлической трубы водопроводную ленту или герметик. Это лучшие материалы для крепления металлической трубы к адаптеру.
  5. Нанести грунтовку для ПВХ. Покройте внешнюю часть трубы из ПВХ и внутреннюю часть переходника трубы из ПВХ грунтовкой из ПВХ. Это поможет подготовить ПВХ-материал к процессу склеивания. После нанесения грунтовки повторите процесс с ПВХ-цементом.
  6. Присоедините трубу и переходник. Когда трубы и переходник подготовлены или каждая труба и переходник подготовлены, присоедините трубы и переходники, как описано в шаге 3. Еще раз, будьте осторожны, чтобы ничего не затягивать слишком сильно, поскольку это может потенциально повредить трубы, если вы это сделаете.

Повторяйте весь процесс столько раз, сколько необходимо, чтобы соединить все металлические и пластиковые трубы в вашем доме. Хотя вы можете найти металлические и ПВХ трубы по всему дому, есть несколько мест, где вы обычно можете найти эти два типа труб.Металлические трубы обычно прикрепляются к сливным отверстиям раковин, ванн и даже душевых. В остальной части дома часто можно встретить трубы из ПВХ или пластика.

Автор биографии

Ли Вятт

Автор многочисленных статей на сайте Tips.Net, Ли Вятт быстро становится постоянным «мастером на все руки». В настоящее время он является независимым подрядчиком, специализирующимся на написании и редактировании.Свяжитесь с ним сегодня, если у вас возникнут вопросы по написанию и редактированию! Щелкните здесь, чтобы связаться. Узнать больше о Ли ...

Что такое дождевой сад?

Если вас интересует садоводство с низким уровнем воздействия или с довольно низкими эксплуатационными расходами, то вы можете рассмотреть вариант дождевого сада. ...

Открой для себя больше

Влажная грудинка для барбекю

Хотя грудинка барбекю - один из наиболее традиционных блюд, предлагаемых на многих барбекю, это не единственное место, где вы можете...

Открой для себя больше

Посадка огорода

Если вы никогда не делали этого раньше, озеленение огорода может стать более здоровым образом жизни. Жизнь за счет еды из ...

Открой для себя больше

Дополнительные советы по благоустройству дома

Как защитить трубы от замерзания

Если вы когда-либо сталкивались с последствиями замерзания водопроводных труб, то, вероятно, вы уже приняли меры по обеспечению безопасности. ..

Открой для себя больше

Неприятный запах воды

Из крана идет неприятный запах? Это может быть вызвано рядом различных проблем, как описано в этом совете.

Открой для себя больше

Замена водонагревателя

Со временем все в вашем доме нужно будет отремонтировать или заменить, и ваш водонагреватель ничем не отличается. Замена ...

Открой для себя больше

Крепление ПВХ к металлическим трубам; Как, когда и почему?

Фото Toa55 на Shutterstock

Работу с разными материалами лучше доверить своему сантехнику .Тем не менее, хорошо понимать, как, почему и когда сантехник может использовать два разных материала при работе в вашем доме. В bluefrog Plumbing + Drain мы полностью объясняем вносимые нами изменения, включая используемые материалы и оборудование. Мы знаем, что вы хотите знать, что происходит, когда речь идет о здоровье и благополучии вашего дома и семьи.

Узнайте больше о ПВХ и металлических трубах и о том, почему иногда выгодно смешивать эти два типа труб.

Труба ПВХ

Многие дома и предприятия содержат трубы из ПВХ.Они полезны для вентиляционных и дренажных труб и наружного дренажа. ПВХ имеет легкий вес и устойчив к химическим веществам, используемым для очистки стоков и засоров. Этот прочный материал намного более гибкий, чем традиционные металлические трубы, такие как сталь или медь. Наш сантехник s часто рекомендует его домовладельцам, обновляющим сантехнику. Вода легче проходит через ПВХ, что может предотвратить частые засорения.

Трубы из других материалов

Металлические оцинкованные трубы когда-то были предпочтительным материалом для водопроводных систем.Однако другие материалы, такие как ПВХ и пластик, лучше выдержали испытание временем. Белые трубы из ПВХ идеально подходят для наружного водопровода, потому что их легко найти и заменить.

Однако горячая вода проходит через внутренние трубы под давлением, поэтому сантехник будет использовать трубы из ХПВХ или металлические трубы для замены старых оцинкованных труб в помещении. Некоторые сантехнические нормы требуют использования ХПВХ для всех внутренних труб. Ваш сантехник bluefrog Plumbing + Drain знает местные нормы и правила и может предложить лучшие варианты для вашего дома.

Оцинкованные трубы с возрастом подвержены коррозии, ограничивая поток воды и делая водопровод уязвимым для протекающих и сломанных труб. При модернизации или модернизации системы рекомендуется заменить как можно больше устройств.

Модернизация водопроводных труб

При переходе на трубы из ПВХ или ХПВХ лучше всего использовать колено, тройник или соединение с внутренней резьбой. Затем технические специалисты Bluefrog используют пластиковые переходники с наружной резьбой для соединения ПВХ с существующим металлом.Переходники с внутренней резьбой часто трескаются при приложении давления для герметизации соединения. Это может привести к ненужным счетам за ремонт в будущем. Для соединений трубы с наружной резьбой оцинкованная муфта создает необходимое внутреннее соединение в месте пересечения пластиковых и металлических труб.

Использование соединений ПВХ-металл в водосточных трубах

В отличие от труб с горячей водой, водосточные трубы не находятся под давлением. Это влечет за собой меньший риск утечки. Ваш сантехник bluefrog выполняет переход точно так же, как и для труб с холодной водой.Тем не менее, мы можем заменить часть водосточной трубы без повторной заправки конца трубы. Используя гибкий соединитель нужного диаметра, стягиваем его до герметичного уплотнения.

Соответствующие соединители сделаны из резины и имеют зажимы с каждой стороны, которые легко затягиваются с помощью торцевого ключа или отвертки. Ставим хомут на оцинкованную трубу, вставляем новую трубу ПВХ и затягиваем хомуты с обоих концов. Чтобы уплотнение оставалось водонепроницаемым, наши сантехники наносят силиконовый герметик на оцинкованный металл перед установкой разъема.Поскольку труба из ПВХ останется гладкой, герметик на этом конце не потребуется.

Клей - очень плохая идея для соединений ПВХ с металлом. Некоторые сантехники s или домовладельцы, работающие в домашних условиях, пытаются приклеить ПВХ к металлическим трубам. ПВХ-цемент работает только с ПВХ-соединениями.

Опять же, для подключения к водопроводу необходимо знать местные нормы и правила и пройти необходимое обучение. Bluefrog Plumbing + Drain нанимает лицензированных, связанных и застрахованных сантехников для выполнения соединений ПВХ и оцинкованного металла в вашем доме.

Системы полива

Соединения ПВХ с металлом также можно найти в оросительных системах. Пластиковые и металлические соединения трубопроводов работают хорошо, если установщик понимает, как правильно выполнить задачу.

Соединяем ПВХ с металлическими деталями с помощью резьбовых соединений. Пластиковая наружная резьба соединяется с внутренней резьбой на металлической трубе. Как уже упоминалось, соединение внутренней резьбы из ПВХ с наружной резьбой из оцинкованного металла обычно приводит к трещинам и утечкам из-за природы двух материалов. Поливинилхлорид растягивается легче, чем металлическая нить. Таким образом, металлический фитинг с внутренней резьбой и наружной резьбой из ПВХ деформирует резьбу ПВХ, вызывая утечки и трещины.

Кроме того, трубы и фитинги имеют разные диаметры. По мере того как резьба соединяется в точке соединения, кольцевой фитинг сжимается, а охватывающий фитинг расширяется. Это обеспечивает плотное и прочное соединение, которое не протекает.

Тефлоновая лента и смазка

Когда ваш сантехник соединяет ПВХ-металлические соединения вашей ирригационной системы, он использует герметик и смазку, чтобы было легче соединять охватываемые и охватываемые компоненты.Мы используем тефлоновую ленту или тефлоновую смазку для труб, чтобы предотвратить утечки.

Помните, что ваша оросительная система требует внимания опытного сантехника. Хорошая идея - понять основы, чтобы вы могли найти любителя, который, скорее всего, нанесет вашей оросительной системе больше вреда, чем пользы.

Выберите bluefrog Сантехника + слив для ваших проектов по установке

Если вам нужно заменить оцинкованные трубы снаружи или внутри дома, выберите местного сантехника, имеющего опыт проведения крупных ремонтных работ, таких как замена оцинкованного металла на более надежные трубы из ПВХ или ХПВХ.Преданные своему делу профессионалы bluefrog Plumbing + Drain могут обслуживать ваши водосточные трубы, водопроводные трубы и ирригационную систему, обладая превосходными знаниями о том, как объединить металл и ПВХ-материалы для создания долговечной водопроводной системы в вашем доме или офисе.

Как сантехническая компания, предоставляющая полный спектр услуг, мы можем оказать помощь в экстренных случаях или помочь вам в обслуживании вашего дома с помощью регулярных проверок сантехники. Независимо от того, ремонтируете ли вы свой дом, нуждаетесь в очистке канализации или вам требуется видеонаблюдение для определения причины засора, наши талантливые специалисты готовы ответить на ваш звонок.

Соединение пластиковых и металлических труб

Способ соединения спринклерных труб может иметь огромное значение. Позвоните профессионалам в South Austin Irrigation Repair за квалифицированной работой.

Если вы думаете о внесении некоторых изменений в вашу ирригационную систему, связанных с подключением пластиковых труб к металлическим, вам необходимо знать о некоторых проблемах, которые могут возникнуть при таких подключениях. Пластиковый и металлический трубопровод можно комбинировать; но вы должны быть осторожны, как вы это делаете.

Вы сделаете соединение пластмассы с металлом с резьбовыми соединениями. Используйте пластиковую наружную резьбу для соединения с металлической внутренней резьбой. Если вы сделаете противоположное - используйте пластмассовый соединитель с внутренней резьбой и металлический соединитель с наружной резьбой - новое соединение, которое вы создадите, будет протекать или сломаться. Это связано с тем, что пластмассы из поливинилхлорида (ПВХ) растягиваются намного легче, чем металлы. Фитинг из ПВХ с внутренней резьбой, соединенный с металлическим фитингом с наружной резьбой, нагружает фитинг с внутренней резьбой до такой степени, что он треснет и протечет.

Также важно знать, что стандартная резьба, используемая на трубах и фитингах, неодинакова по диаметру. Причина этого в том, что при навинчивании резьбы охватываемый фитинг сжимается, а охватывающий - растягивается. В результате получается очень плотное соединение, которое не протекает.

При создании резьбовых соединений между пластиком и металлом вам понадобится герметик / смазка. Это поможет смазать фитинги, упростив ввинчивание кольчуги в гнездо: это также поможет герметизировать соединение и предотвратить утечки.Для этой цели вы можете использовать три продукта: тефлоновую смазку для труб, тефлоновую ленту или тефлоновую ленту. Если вы работаете с трубами, связанными с спринклерной системой, лучше всего выбрать тефлоновую или тефлоновую ленту, потому что ваши трубы могут переносить остатки смазки для труб в спринклеры и забивать их.

Системы орошения требуют особого ухода и внимания, поскольку неправильный выбор может стоить вам времени и денег. Независимо от того, нуждаетесь ли вы в услугах по установке или ремонту / замене, преданные своему делу профессионалы South Austin Irrigation могут помочь вам поддерживать ирригационную установку в отличном состоянии, так что полив станет одной вещью меньше, о которой вам придется думать.

Позвоните в отдел орошения Южного Остина по телефону (512) 534-7449, чтобы получить помощь сегодня.

Переиздано промоутером сообщения в блоге

Некоторые сантехнические материалы нельзя смешивать

Если вы проводите какие-либо работы по перепланировке или ремонту водопроводной системы в старом доме, можно с уверенностью сказать, что вы столкнетесь с необходимостью перехода от трубы старого типа к одному из современных материалов. Это может быть переход от оцинкованных водопроводных труб с резьбой к медным трубам или от старых чугунных канализационных сетей к современным АБС.

К счастью для всех нас, эти переходы достаточно распространены, поэтому на рынке есть ряд фитингов, которые позволяют быстро, легко и безопасно соединять разнородные трубы. Фитинги легко доступны в магазинах бытовой техники, строительных магазинах и в магазинах сантехники.

ТРУБКА МЕДНАЯ К СТАЛЬНОЙ РЕЗЬБЕ

Если вы просматривали раздел сантехники в домашнем центре, вы, несомненно, заметили, что есть фитинги для медных труб с резьбой, которые можно припаять прямо на конец трубы, и они будут навинчиваться непосредственно на старые оцинкованные водопроводы с резьбой.Так в чем проблема?

Проблема в том, что цинк, используемый для цинкования резьбовых водопроводных труб, не очень хорошо сочетается с медью. Если вы сделаете прямое соединение, эти два материала будут взаимодействовать в химической реакции, которая разъедает соединение и, в конечном итоге, вызывает утечку.

Для безопасного соединения меди и оцинкованной стали у вас есть два варианта. Поскольку латунь не вступает в реакцию ни с медью, ни с цинком, один из способов - убедиться, что у вас есть резьбовой охватывающий конец как на медной, так и на стальной трубах, а затем соединить их, просто вставив между ними короткий латунный ниппель с резьбой. .

Второй способ - использовать специальный переходной фитинг, называемый диэлектрическим соединением. Диэлектрический штуцер имеет на одном конце стальной фитинг с внутренней резьбой, который навинчивается на стальную трубу. Другой конец имеет медный контактный фитинг (без резьбы) с внутренней резьбой, который припаивается к медной трубе. Затем две половины соединения соединяются с помощью контргайки и двух изолирующих шайб, которые предотвращают контакт медной половины со стальной половиной. Фитинги стоят менее 10 долларов, и это не только облегчает выполнение перехода, но и оставляет вам стык на линии, который можно разобрать позже, если вам потребуется выполнить другие работы на линиях.

ПЛАСТИКОВАЯ ТРУБКА К МЕДНОЙ ИЛИ СТАЛЬНОЙ ТРУБЕ

Соединение пластиковых труб, таких как АБС или ПВХ, с металлическими трубами, такими как медь или оцинкованная сталь, очень просто. Химические вещества, используемые при производстве любой из этих труб, не вступают в реакцию друг с другом, поэтому вам не о чем беспокоиться.

Соединение между пластиком и металлом - это просто вопрос выбора резьбового фитинга подходящего размера и конфигурации для перехода.Помните, что на конец медной трубы сначала необходимо припаять фитинг с наружной или внутренней резьбой.

Например, предположим, что вы устанавливаете новую раковину и хотите использовать сифон из АБС-пластика диаметром 1 1/2 дюйма, подключенный к 2-дюймовой стальной трубе с внутренней резьбой, которая сейчас находится в стене. Пластиковые трубные фитинги доступны как с резьбой (доступны как наружная, так и с внутренней резьбой) или скольжения (без резьбы для выполнения клеевых соединений). Сначала выберите 2-дюймовый фитинг из АБС-пластика с наружной резьбой на одном конце и внутренним скользящим соединением на другом и ввинтите фитинг в имеющуюся стальную трубу.Приклейте к нему переходник с наружной резьбой 2 дюйма x 1 1/2 дюйма с внутренней резьбой, а затем приклейте к ловушке на 1 1/2 дюйма.

При переходе между пластиком и металлом оберните резьбу тефлоновой лентой, чтобы уплотнить соединение, а также облегчить сборку. Не используйте смазку для труб на этих соединениях, так как это может испортить пластик. Кроме того, для герметизации будет достаточно двух витков ленты - большее количество слоев может вызвать нагрузку на соединение и фактически вызвать утечку.

ПЛАСТИКОВАЯ ТРУБКА К ЧУГУННОЙ ТРУБЕ

Также широко доступны переходные фитинги для адаптации трубы ABS к чугуну.Фитинг, называемый ленточным зажимом, представляет собой толстую резиновую трубку с винтовыми зажимами на каждом конце. Чтобы использовать фитинг, наденьте один конец на внешнюю сторону чугунной трубы, а другой конец на пластиковую трубу, затем с помощью отвертки затяните зажимы на обоих концах.

Это лишь несколько примеров из сотен доступных переходных фитингов. Просто определите тип и размер труб, которые вы пытаетесь соединить, и ваш дилер поможет вам выбрать наиболее подходящий тип фитинга для работы.

Вопросы по модернизации и ремонту? Напишите Полу на [email protected]

***

Каково ваше мнение? Оставляйте свои комментарии ниже или отправьте письмо редактору. Чтобы связаться с автором, щелкните имя автора в верхней части статьи.

Сборка пластиковых фитингов с резьбой | LASCO Фитинги

Правила сборки пластмассовых фитингов с резьбой

Сегодня миллионы миль пластиковых трубопроводов с резьбовыми соединениями обеспечивают надежное обслуживание без утечек.Однако небольшой процент этих резьбовых пластиковых фитингов может протечь или сломаться. Причина тому - неправильная сборка резьбовых соединений.

Вот некоторые из правил, которые можно и нельзя делать при сборке стыков из ПВХ:

  • Не перетягивайте суставы, делая им «еще один оборот для уверенности». Затягивайте пальцами плюс один или два оборота - не более.
  • Не оборачивайте тефлоновую ленту, тефлоновую пасту или смазку для труб для придания объема или смазки стыка. Используйте герметик для резьбовых соединений.
  • Не используйте «более прочные» резьбовые фитинги Schedule 80, полагая, что они могут решить проблему раскола из-за чрезмерной затяжки.
  • Используйте только резьбовые фитинги Schedule 40 с трубами и фитингами Schedule 40.
  • Не затягивайте слишком сильно.
  • Затяните пальцами плюс один или два оборота.

На фитингах с наружной резьбой из ПВХ каждая последующая резьба немного больше в диаметре, чем предыдущая. Внутренние резьбы постепенно уменьшаются.Это называется конусом, и величина конуса указывается (1 градус) в американском национальном стандарте B2.1. Все производители труб добровольно следуют этим стандартам, чтобы гарантировать своим клиентам, что они получают качественные материалы.

Поскольку резьба сужается, дополнительные витки вызывают растяжение или «деформацию» охватывающей части. Это разорвет фитинг с внутренней резьбой, как клин, забитый кувалдой, разрубит пень.

Степень деформации увеличивается по мере уменьшения размера трубы. Поэтому резьбовые соединения меньшего диаметра легче разделить, чем соединения большего диаметра. Также легче перетянуть фитинги меньшего диаметра, потому что их сопротивление крутящему моменту меньше. В таблице 1 приведены уровни деформации и растягивающего напряжения в зависимости от диаметра трубы.

«Напряжение» (растягивающее напряжение) - это сила деформации наружной резьбы, умноженная на сопротивление ПВХ. Сопротивление ПВХ составляет 400 000 фунтов на квадратный дюйм (psi). Для однодюймовой трубы из ПВХ нагрузка на один оборот после затяжки вручную составляет.00447, поэтому напряжение на оборот составляет 1788 фунтов на квадратный дюйм. Таким образом, однодюймовое резьбовое соединение из ПВХ, которое затягивается на четыре оборота после затяжки вручную, будет развивать растягивающее напряжение 7152 фунтов на квадратный дюйм. Соединение обязательно выйдет из строя, поскольку напряжение превышает предел прочности ПВХ на разрыв 7000 фунтов на квадратный дюйм, даже без добавления растягивающего напряжения, вызванного давлением внутри ирригационной системы (максимум до 2000 фунтов на квадратный дюйм).

Таблица 1
Уровни деформации и растяжения ПВХ Резьбовые соединения
(График 40 и 80)

Затяжка от руки + 2 оборота

Размер

Деформация / поворот

Напряжение / поворот

Максимально допустимый

Гидростатическое напряжение

(IPS)

(дюйм / дюйм)

(фунт / кв. Дюйм)

(фунт / кв. Дюйм)

½

0.00588

2352

6704

¾

0,00461

1844

5688

1

0,00447

1788

5576

1 ¼

0.00349

1396

4792

1 ½

0,00302

1208

4416

2

0,00239

956

3912

2 ½

0. 00287

1148

4296

3

0,00234

936

3872

4

0,0018

720

3440

Правильный способ сборки резьбового соединения из ПВХ - схема 40 или 80 - затягивать вручную плюс один-два оборота, но не более.Два оборота после затяжки вручную плюс напряжение системы давления находится в пределах прочности на разрыв одного дюйма ПВХ. ([1,788 фунтов на квадратный дюйм x 2] + 2000 фунтов на квадратный дюйм = 5 576 фунтов на квадратный дюйм).

Не используйте тефлоновую ленту, тефлоновую пасту или смазку для труб. Обязательно используйте герметик.

Тефлоновая лента, тефлоновая паста и трубная смазка предназначена для металлических труб и фитингов. Соединения фитингов металл-металл затянуть труднее, чем пластмассовые; поверхности имеют тенденцию к истиранию без использования таких смазок, как тефлон или смазка для труб.Пластиковая арматура в этой смазке не нуждается.

Когда тефлоновая лента оборачивается вокруг пластиковой наружной резьбы, она увеличивает напряжение и напряжение при растяжении. Большинство установщиков имеют тенденцию неправильно наматывать ленту нескольких толщин вокруг наружной резьбы, что еще больше увеличивает пятно и напряжение.

Тефлоновая паста и смазка для труб, как и тефлоновая лента, делают резьбовые соединения скользкими. Их использование на фитингах из ПВХ может вызвать перенапряжение.

При работе с резьбовыми пластиковыми фитингами необходимо использовать соответствующий герметик.Правильный герметик для резьбовых соединений не затвердевает, совместим с пластиком и не добавляет скользкости.

Незатвердевающая смесь под давлением воды нагнетается в потенциальные точки утечки, тем самым выполняя функцию истинного уплотнения. Ленты и отверждающие пасты допускают появление утечки, когда соединение откручивается, механически изгибается или расширяется при повышении температуры.

Герметик должен быть совместим с пластиком. Герметики для труб многих марок содержат масла, растворители или носители, которые могут повредить пластик.Соответствующий герметик должен быть сертифицирован производителем, чтобы быть безвредным для материала фитинга и не загрязнять жидкость в трубе.

И, наконец, герметик не должен смазывать соединение до такой степени, что допускается чрезмерное затягивание. Всем этим требованиям удовлетворяют несколько герметиков, представленных на рынке.

Не используйте резьбовые фитинги Schedule 80 в системе Schedule 40. Используйте те же резьбовые фитинги Schedule с теми же трубами и фитингами Schedule.

Многие монтажники систем пластиковых трубопроводов, которые сталкиваются с проблемами при разделении, полагают, что фитинги Schedule 40 являются слабыми. Они делают вывод, что проблему можно решить, перейдя на «более сильную» арматуру Schedule 80. В этом рассуждении есть несколько заблуждений.

Во-первых, все проблемы, связанные с чрезмерной затяжкой, применимы к системам Schedule 80 в той же степени, что и к Schedule 40. Хотя стенки резьбовых фитингов с внутренней резьбой Schedule 80 толще, толщина стенки не меняет уровни напряжений и деформаций. См. Таблицу 1.

Во-вторых, установщики считают, что системы Schedule 80 сильнее, потому что они имеют более высокое номинальное давление, чем системы Schedule 40.Это верно только при сравнении систем с компонентами, скрепленными вместе с растворителем. См. Таблицу 2. Если ввести хотя бы одну трубу или ниппель с резьбой из ПВХ, номинал всей системы должен быть снижен на 50 процентов.

Таблица 2
Максимальное номинальное статическое давление * ПВХ типа 1120 при 73 ° F

Размер

График 40

График 80

(IPS)

Сварка растворителем

Сварка растворителем

Резьбовое соединение

½

600

850

425

¾

480

690

345

1

450

630

315

370

520

260

330

470

235

2

280

400

200

300

420

210

3

260

270

185

4

220

320

160

Это снижение рейтинга связано с уменьшением толщины стенки фитинга за счет резьбы. Кроме того, большинство пластиков, включая ПВХ, «чувствительны к надрезам». Когда гладкая стенка пластиковой детали надрезается, деталь теряет значительную часть своей первоначальной прочности, точно так же, как толстый лист стекла ломается по нанесенной на ее поверхности линии. Поэтому наличие даже одного резьбового фитинга в системе требует сокращения на 50%.

Помня о том, что можно и чего нельзя делать, можно избежать многих ненужных головных болей и затрат, связанных с неправильно установленными системами.

ПВХ фитинг типа резьбы

В производстве фитингов из ПВХ используется множество различных стилей резьбы.Далее объясняются некоторые из наиболее часто используемых стилей резьбы и их чувствительность к изгибающим нагрузкам. Охватываемые стили включают стандартную V-образную резьбу, контрольную резьбу и резьбу ACME.

Стандартная "V" резьба

Большинство пластиков, включая ПВХ, чувствительны к надрезам. Стекло, поскольку это очень чувствительный к зазубринам материал, является очень хорошим примером.

Для резки стекла на поверхности делается зарубка. Выемка создает высокую концентрацию напряжений или концентрацию напряжений, что обозначено красной областью на диаграмме выше.Приложение изгибающей нагрузки приведет к разрушению стекла по выступу или надрезу.

Резьба может создавать одинаковые концентрации напряжений, создавая связанные типы концентраторов напряжения, которые могут привести к трещинам. Типичная машинная и трубная резьба имеет профиль, основанный на V-образной выемке.

Напряжение, возникающее в точке "V", функционально снижает прочность резьбы. Вот почему рабочее давление фактически снижено на 50% в системах, в которых используются пластиковые фитинги с резьбой, по сравнению с системами, в которых используются только фитинги без резьбы.

Стопорная резьба

Некоторые производители производят поворотные шарниры с альтернативным стилем профиля резьбы, называемым резьбой «Buttress». Они продвигают наклонные зазубрины на своих нитях как добавку прочности. Правда в том, что эти "контрфорсы" все еще имеют V-образную выемку в основании профиля резьбы, что, следовательно, делает их чувствительными к изгибающим нагрузкам. Прочность этой арматуры по-прежнему существенно снижена.

Резьба ACME

Резьба ACME имеет конфигурацию, в которой отсутствует V-образный вырез.Это специальная резьба, которая обеспечивает зазор с трубами любого диаметра, обеспечивая при этом высокую прочность. Резьба ACME менее чувствительна к изгибающим нагрузкам, потому что здесь нет V-образной выемки.

Поворотные шарниры и соединения LASCO имеют резьбу ACME. Этот элемент конструкции обеспечивает детали высокого качества, которые менее подвержены поломкам. Дополнительной особенностью резьбы в стиле ACME является то, что она обеспечивает «свободное» и «легкое» перемещение вплоть до надлежащего зацепления. Эта особенность предотвращает «заедание», «блокировку» или «заедание», характерное для деталей с резьбой из ПВХ.

Пластиковые резьбовые соединения в системах

LASCO Fittings Inc. включила эту статью Института пластмассовых труб о пластиковых резьбовых соединениях в системах. Обсуждаются рекомендации по добавлению резьбовых пластиковых фитингов в систему.

Хотя резьбовые термопластические системы не рекомендуются для систем высокого давления, схем трубопроводов, где утечки могут быть опасными, или для труб большого диаметра (более 2 дюймов), они имеют два определенных преимущества. Их можно быстро разобрать для временного демонтажа и использовать для соединения пластмассовых и непластиковых материалов.Следующие рекомендации по изготовлению резьбовых соединений в трубах и фитингах из термопласта должны соблюдаться и адаптированы из Института пластиковых труб:

  1. Нарезать резьбу только на трубы с толщиной стенки, равной или большей, чем у трубы Списка 80.
  2. Для труб из ПВХ и ХПВХ с номинальным давлением уменьшите номинальное давление трубы с резьбой до половины от давления трубы без резьбы.
  3. Для нарезания резьбы используйте только трубные фильеры, предназначенные для пластика. Держите матрицы чистыми и острыми.Не режьте ими другие материалы.
  4. Тиски для удержания трубы во время нарезания резьбы и трубные ключи должны быть спроектированы и использоваться таким образом, чтобы труба не была повреждена. Рекомендуются ленточные ключи. При необходимости в конец трубы можно вставить деревянные заглушки, чтобы предотвратить деформацию стенки трубы.
  5. Для нарезания резьбы можно использовать следующую общую процедуру: - Используйте матрицу с соответствующими направляющими, чтобы матрица начиналась и двигалась под прямым углом к ​​оси трубы.Необходимо удалить любые заусенцы или острые края на направляющей, которые могут поцарапать трубу. - Не используйте смазочно-охлаждающую жидкость. Тем не менее, иногда капля масла может попадать на нарезчик. Это предотвращает дребезжание и способствует получению чистых и гладких нитей.
  6. Перед сборкой резьбу следует смазать и загерметизировать незатвердевающей смазкой для труб.
  7. При выполнении резьбовых соединений следует соблюдать осторожность, чтобы не перетянуть соединение. Обычно достаточно одного-двух оборотов после затяжки вручную. Дальнейшее затягивание может привести к разделению пластиковых деталей с внутренней резьбой.

Переходы от пластиковых трубопроводов могут быть выполнены с помощью фланцев, резьбовых соединений или штуцеров. Фланцевые соединения ограничены 150 фунтами на квадратный дюйм, а резьбовые соединения ограничены 50% номинального давления трубы.

ИНСТИТУТ ПЛАСТИКОВЫХ ТРУБ (PPI) Подразделение Общества пластмассовой промышленности, Inc.
250 Park Avenue, Нью-Йорк, Нью-Йорк 10017 (212) 687-2675

Почему не работают резьбовые соединения

Чтобы понять, что происходит при затяжке резьбового соединения, мы должны понимать механику затяжки соединения.Во-первых, давайте рассмотрим, что происходит, когда стандартное соединение болта и гайки затягивается, чтобы соединить два объекта вместе. Подумайте о соединении болтами двух стальных стержней. Когда гайка натягивается на болт, гайка вращается свободно, и гайка легко вращается по длине резьбы. Поскольку стальные стержни зажаты вместе, гайка больше не является «свободно вращающейся», но обеспечивает сопротивление вращению или крутящему моменту.

крутящий момент 45 фунтов на болте 3/8 дюйма дает силу растяжения 7000 фунтов

Чем больше поворачивается гайка, тем больше сопротивление или крутящий момент.Дополнительное вращение гайки и ее перемещение по резьбе прикладывает зажимное усилие к стальным стержням. Увеличение крутящего момента частично компенсируется сжатием, прилагаемым к стальным стержням. При этом гайка пытается протянуть головку болта через отверстие в штанге. Вытягивание болта или растяжение - ключевая часть успешных болтовых соединений. Во многих высокотехнологичных приложениях мера зажимного усилия определяется удлинением или растяжением болта как более точная величина, чем показание крутящего момента. Прочность на растяжение стального вала, болта в этом примере и его удлинение более согласованы, чем показания крутящего момента болтов и гаек, которые могут иметь ржавчину, смазку, несовершенную резьбу и процедуру затяжки. Но для установщика герметичность соединения обычно принимается как сопротивление гайки вращению или крутящий момент, необходимый для ее дальнейшего вращения. Это означает, что ощущение тугого соединения является результатом приложения нагрузок, которые деформируют или растягивают соединительные элементы соединения.

Теперь, используя информацию, которую мы только что рассмотрели, давайте объясним, что происходит, когда затягивается соединение с конической трубной резьбой. Так же, как болт и гайка, до тех пор, пока не будет присутствовать зажимное усилие, коническая резьба будет «свободно вращаться» до тех пор, пока не исчезнет зазор между наружной и внутренней резьбой. По мере того как два компонента скрепляются друг с другом на большее количество оборотов, внутренние силы увеличиваются.

Национальная трубная резьба имеет конус в 1¾ °, что означает, что каждая наружная резьба немного больше в диаметре, чем предыдущая, а внутренняя резьба постепенно уменьшается.Для трубной резьбы 1 дюйм угол конуса означает, что каждая смежная резьба составляет 0,0055 дюйма, или примерно толщину этой страницы, различается диаметром. Когда наружная и внутренняя резьбы проходят «свободный ход», части заклиниваются вместе, в результате чего охватывающая часть растягивается, а охватываемая часть слегка сжимается. Этот конус означает, что, когда резьба затягивается вручную, любое дополнительное заклинивание двух частей вызовет деформацию охватывающих частей. Поскольку практически все материалы сильнее при сжатии, чем при растяжении.Даже если и охватываемая, и охватывающая резьбовые части имеют одинаковую прочность или материал, охватывающая часть будет растягиваться до разрушения до того, как охватываемая часть разрушится под нагрузкой сжатия. . Помните, что герметичность стыка - это результат сопротивления материалов растяжению. Сталь имеет предел прочности на растяжение или сопротивление растяжению примерно в семь раз больше, чем ПВХ, что означает, что пластмассовое соединение будет иметь гораздо меньший крутящий момент или ощущение на ощупь, чем металлические фитинги.

Диаметр шага

Это означает, что при каждом повороте после затяжки вручную или «свободного хода» охватывающая часть растягивается больше, чем сжимается охватываемая часть.Наибольшее напряжение, развиваемое в резьбовом соединении конической трубы, приходится на делительный диаметр.

Шаговый диаметр - это точка, которая находится посередине между впадиной и вершиной резьбы. Именно на делительном диаметре резьбового соединения начинается любая трещина или разрушение, которые затем распространяются наружу через стенку фитинга. Поскольку трещина возникает на промежуточном диаметре, любая дополнительная толщина стенки компонента с внутренней резьбой обеспечивает слабую защиту от нарушения затяжки.

Чтобы понять, почему самые высокие нагрузки приходятся на делительный диаметр, мы должны увидеть, как распределяются нагрузки от заклинивания. Давайте для примера возьмем трубную резьбу 1 дюйм! Деформация - это изменение диаметра при каждом обороте резьбового соединения, в этом примере делительный диаметр увеличивается на 0,0055 дюйма на каждый полный оборот. Поскольку делительный диаметр на конце внутренней резьбы составляет 1,230, а увеличение диаметра на 0,0055 дюйма за каждый оборот, это дает деформацию 0,00447 дюйма / дюйм. Принимая во внимание, что изменение делительного диаметра на внешней стенке фитинга размером 1.673 будет 0,00329 дюйма / дюйм

Обратите внимание, что растяжение на наружном диаметре охватывающей части меньше, чем на делительном диаметре, что показывает, где находится наибольшая деформация. Напряжение или растягивающее напряжение - это сила, создаваемая развивающейся деформацией, умноженная на сопротивление материала для увеличения, в данном случае ПВХ. Поскольку сопротивление растяжению или модуль упругости ПВХ составляет 400 000 фунтов на квадратный дюйм. Это означает, что нагрузка на эту резьбовую часть диаметром 1 дюйм на делительном диаметре составляет; . 00447 x 400 000 или 1788 фунтов на квадратный дюйм / оборот. Следовательно, с ПВХ, имеющим предел прочности на разрыв 7000 фунтов на квадратный дюйм, легко увидеть, что всего несколько оборотов после затяжки вручную или «свободного хода» могут привести к выходу фитингов из ПВХ из строя. Если мы затягиваем соединение на 3,9 оборота вручную, мы превышаем прочность ПВХ и вызываем его растрескивание.

Правильный способ сборки резьбового соединения из ПВХ - Schedule 40 или 80 - затягивать вручную плюс один-два оборота, не более. Два оборота после затяжки вручную плюс напряжение системы давления находится в пределах прочности на разрыв одного дюйма ПВХ.Рабочее давление трубы ПВХ основано на уровне напряжения 2000 фунтов на квадратный дюйм. Это означает, что резьбовое соединение с внутренней резьбой 1 дюйм подвергается кольцевому напряжению 7,364 фунтов на квадратный дюйм при затяжке всего за три оборота после затяжки вручную и ниже номинального рабочего давления трубы. Как видите, в этом случае соединение находится на грани отказа.

(1788 фунтов на квадратный дюйм x 3) + 2000 фунтов на квадратный дюйм = 7364 фунтов на квадратный дюйм

В таблице ниже показано напряжение на один виток, количество оборотов до отказа и деформации, возникающие в резьбовых соединениях труб другого размера.Важно отметить, что наиболее распространенные резьбовые соединения, менее 1 дюйма, могут треснуть фитинг из ПВХ с внутренней резьбой всего за несколько оборотов после затяжки вручную.

Как же, спросите вы, правильно сделать пластиковую муфту? Во-первых, мы должны признать, что часть с внутренней резьбой должна быть самой прочной. Если соединение выполнено из разных материалов, таких как металл и ПВХ, то часть с наружной резьбой должна быть пластиковой, чтобы обеспечить наименьшую вероятность выхода из строя соединения.Если соединение полностью пластмассовое и используется герметик для резьбы, его химический состав должен быть совместим с используемыми материалами. Поскольку герметик или ленты, содержащие тефлон ® , уменьшают трение, они будут маскировать нагрузки и напряжения, прикладываемые во время последовательности затяжки. Из-за зазора между впадиной или впадиной и выступами сопрягаемых резьб существует небольшой спиральный путь утечки, который увеличивает длину резьбового соединения. Этот путь утечки должен быть загерметизирован, и это причина использования герметика для резьбы.Обратите внимание, что я не сказал «смазка». Смазывающие свойства резьбовых герметиков могут скрывать сопротивление, которого монтажник ожидает при затяжке соединения. Это приводит к чрезмерному затягиванию, чтобы получить «ощущение» отсутствия утечек, при этом возникает чрезмерное напряжение, связанное с заклиниванием охватываемого и охватывающего компонентов вместе.

Процедура выполнения герметичных соединений, которые не вызовут разъединения фитингов, проста! Затяните соединение вручную, а не вручную, затем затяните еще на 1-2 оборота. Этот метод обеспечивает герметичное соединение без чрезмерного напряжения внутри соединения.Важно понимать, что герметик для трубной резьбы; особенно те, которые сделаны из тефлона ® , смазывают резьбу и вводят установщика в заблуждение, полагая, что соединение не туго.

Соединение металлической резьбы с пластиковой резьбой

Нас регулярно спрашивают, как лучше всего соединить металлическую резьбу с пластиковой.

Есть два основных варианта. Во-первых, используя стандартный резьбовой фитинг и металлическую резьбу, просто навинчивайте его прямо. Второй вариант - использовать специальные фитинги, представляющие собой составные штуцеры.В композитном соединении с одной стороны есть металл, а с другой - пластиковая розетка.

Одна из важных вещей, о которых следует подумать при соединении пластиковой резьбы с металлической резьбой, - это различия в материалах, особенно в расширении и сжатии этих материалов в зависимости от температуры. Если металлическую нить вставить непосредственно в пластиковую нить, то при изменении температуры жидкости металл будет расширяться и сжиматься, а пластик расширяться и сжиматься; но они не делают это при одинаковой температуре и количестве.Таким образом, существует риск того, что одна сторона расширится больше, чем другая, и это нарушит герметичность резьбы.

Если ваша вода или жидкость имеют постоянную температуру, это не должно быть проблемой, однако люди часто удивляются тому, что при соединении металла с пластиком на стыках появляются слезы. Решение этой проблемы - использование штуцера.

Соединительный фитинг в разобранном виде полностью металлический с одной стороны и полностью пластиковый с другой, с уплотнением из EPDM внутри, которое будет обеспечивать уплотнение.В результате, если одна сторона расширится больше, чем другая, это вообще не проблема, потому что уплотнение из EPDM в середине будет удерживать уплотнение.

Эти композитные соединения доступны либо с внутренней резьбой на металлической стороне, либо с наружной резьбой на металлической стороне, и мы также поставляем их из нержавеющей стали, а не из латуни.

Если цена является существенным фактором, вместо использования стандартного резьбового фитинга из ПВХ и навинчивания его непосредственно на металлический фитинг, мы поставляем резьбовые фитинги, которые имеют усиливающее кольцо снаружи. Армирующее кольцо выполняет две функции. Прежде всего, если вам случится слишком сильно затянуть металлическую нить, что легко сделать, это придаст ей дополнительную прочность, и пластик не потрескается. Кроме того, если металлическая сторона расширяется на фитинге без армирующего кольца, он может треснуть. Усиливающее кольцо просто придает пластику немного большей прочности и делает его более щадящим.

Предпочтительный вариант - простой композитный переходник металл-пластик; однако, если вы собираетесь использовать резьбу, идущую прямо на металлическую нить из пластика, всегда используйте резьбу с армирующим кольцом.

Если вы хотите посмотреть видео, объясняющее это немного подробнее, вы можете посетить наш канал YouTube и посмотреть видео!

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
