Котлы Галан — электродные и ТЭНовые электрокотлы Галан, обзор моделей
Большинство населенных пунктов нашей страны подключено к линиям электропередач. Фактически электричество — это энергия, доступ к которой есть всегда, если исключить случаи локальных аварий. Поэтому идея использовать ее для отопления частного дома весьма продуктивна. Среди множества моделей обогревательных агрегатов этого типа электрические котлы «Галан» выглядят наиболее привлекательно. Но вот с причиной этого феномена, то есть, что в нем больше — грамотно построенной агрессивной маркетинговой политики или реальных технических преимуществ, стоит разобраться особо.
Принцип работы электродного котла Галан
Большинству служивших в армии или учившихся в ВУЗах известно, как из двух лезвий безопасной бритвы сделать нагреватель. И то, насколько это устройство эффективно — вода закипает в разы быстрее, чем со штатным водонагревателем. Именно он является электродным котлом простейшего типа.
Принцип его работы в следующем: если к двум металлическим пластинам-электродам подключить источник ЭДС, то в результате пробоя среды возникает ток короткого замыкания, который возбуждает электроны ее атомной структуры (ионизация). При использовании переменного тока процесс протекает интенсивнее, поскольку раскачка заряженных частиц идет в обе стороны. Он вызывает нагрев, свечение, если пробивается газ (воздух), или разложение жидкости на составные части (электролиз).
По физической природе электродный котел и сварочный аппарат — это одно и то же устройство, но работающее в разных средах. Котел отличается тем, что в нем нет балластного трансформатора, его роль играет вода.
Принцип работы электрических котлов ГаланМодельный ряд
Компания «Галан» выпускает электрические котлы двух типов — электродные и ТЭНовые. Они отличаются мощностью и типом питающего напряжения — одно- и трехфазные. Ими можно отапливать жилые и производственные помещения.
Для удобства покупателей модельный ряд поделен на серии.
- Очаг. Однофазные бытовые устройства мощностью от 2 до 6 кВт.
- Гейзер. Подключаются к трехфазной сети. Мощность 6, 9 и 15 кВт.
- Вулкан. Питание трехфазное, 380 вольт. Мощность 25, 36 и 50 кВт.
К модельным наименованиям серий ТЭНовых котлов добавлено определение «Турбо».
Кроме того, котлы отопления опционально оснащаются набором приборов управления.
- Эконом. Прилагается электромеханический регулятор температуры.
- Стандарт. Электронный регулятор температуры.
- Комфорт. Добавлен еще и электронный программатор температуры.
Котлы электродного типа

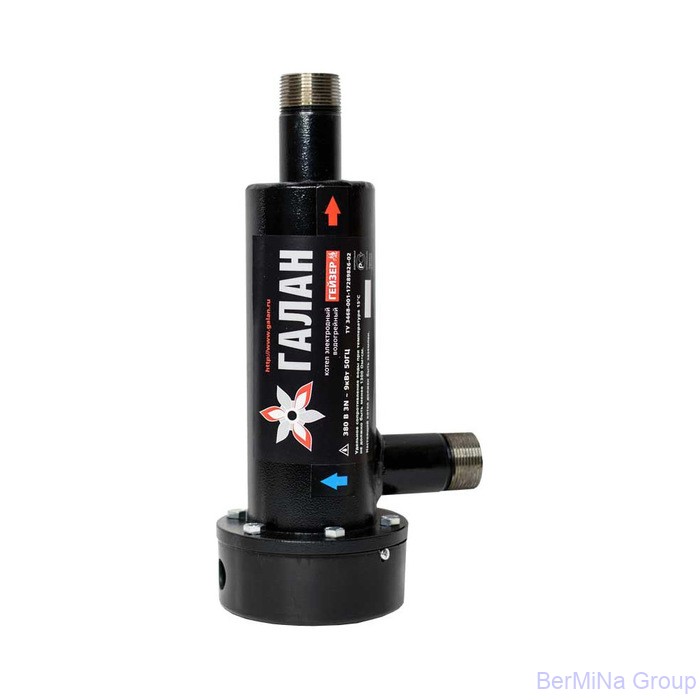

Котел «Галан» — это труба, по оси которой установлен электрод из нержавеющей стали, подключаемый к фазной линии. На ней два патрубка — один входящий, для поступления холодной воды, другой выходящий, через который в систему отопления выбрасывается нагретый теплоноситель. Она же играет роль второго электрода, подключаемого к контуру заземления здания.
Электродные электрокотлы “Галан”Поскольку процесс нагрева идет очень интенсивно, а труба довольно узка, нагретая жидкость может двигаться только в одну сторону. Естественные нисходящие конвекционные потоки в ней отсутствуют. Поэтому конструкторы котла назвали его проточным, хотя правильнее применить определение «насос с пульсирующей подачей среды». Именно из-за пульсации давления к выходному патрубку рекомендуется подключать металлическую, а не металлопластиковую трубу, которая в таких условиях расслаивается.
Таблица. Технические характеристики крайних по производительности устройств сведены в таблицу.
Очаг 2 | Вулкан 50 | |
Тип | Электродный | |
Мощность (кВт) | 2 | 50 |
Питающее напряжение | Переменный, 220 в, 50 Гц | Переменный трехфазный, 380 вольт |
Номинальный ток (А) | 9,1 | 37,9 |
Отапливаемый объем (м3) | До 75 | 1750 |
Габариты (мм) | 320×110×80 | 650×200×250 |
Вес (кг) | 1,5 | 11,5 |
Степенью нагрева управляет электронный блок. Он монтируется отдельно и может быть заменен более совершенным устройством. Основной датчик установлен в «обратке». В прямой магистрали — аварийный, не допускающий повышение температуры свыше 85°С. Схема подключения тепловых магистралей и электрических линий приведена на рисунке ниже. Обратите внимание, что в состав дополнительного оборудования, кроме автоматического выключателя, включено УЗО. Это обязательное требование техники безопасности, поскольку корпус котла является частью электрической цепи.
Котлы на ТЭНах
ТЭНовые отопительные котлы «Галан» изготавливаются в тех же корпусах, что и электродные. Модельный ряд делится на серии по тому же принципу. Водонагреватели «Очаг» внешне отличаются лишь количеством подведенных проводов. У «Гейзера» и «Вулкана» корпус перевернут, а оба патрубка выведены на боковую сторону.
ТЭНовые электрокотлы “Галан”Особенностью их устройства является наличие нескольких ТЭНов, что позволяет ступенчато управлять мощностью (производителем не предусмотрено, но переделка возможна). Они оснащаются теми же блоками управления, что и котлы электродного типа.
Технические характеристики приведены в таблице
Очаг Турбо 7,5 | Вулкан Турбо 30 | |
Мощность (кВт) | 7,5 | 30 |
Питающее напряжение | Однофазный переменный ток 220 в 50 Гц | Трехфазный, 380 в 50 Гц |
Количество ТЭНов | 3х2,5 | 6х5 |
Количество ступеней мощности | 1 | 1 |
Номинальный ток (А) | 13,7 | 45,5 |
Объем отапливаемого помещения (м3) | До 200 | До 750 |
Габариты (мм) | 540×160×95 | 520×200×250 |
Вес (кг) | 5 | 13 |
Недостатки и преимущества котлов Галан
Главным достоинством электрокотла Галан является его малый внутренний объем. Вода нагревается действительно быстро — при электродной конструкции практически мгновенно, а с ТЭНами — лишь немногим дольше.
Малые габариты привлекательны и тем, что это устройство проще устанавливать, ему не надо выделять отдельного помещения. Конструкция проста, в них нечему ломаться. На фоне котлов других брендов у них самая привлекательная цена. К сожалению, это практически все, что можно сказать хорошего об этом бренде.
Да, действительно, непосредственное участие воды в процессе нагрева — через нее проходит электрический ток — повышает КПД устройства до 98%, что дало основание производителю использовать определение «Отопительные энергосберегающие котлы Галан». Именно это, вкупе с пресловутой ионизацией, о которой пишут многие источники в Сети, является основой агрессивной маркетинговой политики компании. На самом же деле устройство, работающее в режиме близком к короткому замыканию, не может беречь энергию, это противоречит законам физики.
Малый внутренний объем является не только плюсом, но и минусом. Дело в том, что электрокотлы для отопления будут экономичными только в том случае, если есть возможность использовать тепловую инерцию воды или другого теплоносителя.
Для этого сначала доводят температуру до оптимального значения, используя пиковые значения потребляемой мощности, а потом снижают ее до минимума, потребного для поддержания заданного режима работы. Если воды мало и ее естественная циркуляция в объеме теплового генератора невозможна, использовать этот прием не удастся.
Котлы Галан электродного типа в системе отопленияНо изменение количества подаваемой к котлу энергии — другая проблема. Это можно сделать, например, закрыв часть поверхности электрода фторопластовой пластиной — решение, использующееся во многих электрических водонагревателях. Снижается сила тока, уменьшается и количество «наматываемых» киловатт-часов.
Электродные котлы «Галан» регулируются путем рассеивания мощности в блоке регулировки температуры. Фактически количество потребляемого им электричества остается неизменным, подает он в систему теплоноситель температурой в 85 или 60 градусов.
ТЭНовые отопительные котлы «Галан» регулируются так же, а ступенчатая регулировка возможна лишь при самостоятельном вмешательстве в конструкцию. Решением может быть параллельная установка нескольких маломощных котлов, благо, что размеры позволяют это делать без труда. Однако сомнительно, что устройство, постоянно работающее на пике мощности, может быть экономным.
Большие опасения вызывает и то, что по трубам и радиаторам будет течь жидкость, через которую пропускали электрический ток немалой силы. Правила эксплуатации электроустановок прямо запрещают подключать заземляющий контур прибора к водопроводным и канализационным магистралям.
Можно сколько угодно спорить о том, что «здесь не тот случай», но на практике лучше исключить всякую возможность прямого контакта с электричеством. Не зря электрокотел такого типа не рекомендуют подключать к системам «теплый пол» с медными трубами, а также использовать для обогрева теплиц.
Нельзя не похвалить производителя за «предприимчивость»: для этих котлов рекомендуется использовать только фирменный теплоноситель, продаваемый им же. Для него дело оказывается беспроигрышным, а насколько это удобно пользователю электрокотла «Галан» выяснится только после нескольких месяцев эксплуатации. По крайней мере, отбирать воду для технических нужд из стояков отопления точно не получится.
Требования к системам отопления
При установке электродного котла следует учитывать два фактора:
- На его выходе наблюдается пульсация среды (незначительные скачки давления).
- На частоте 50 Гц электролиз воды — разложение ее на кислород и водород идет довольно активно.
Система отопления строится открытой и на основе двух труб — верхней раздающей магистрали и нижней сборной. В противном случае электролизный газ наглухо ее запечатает.
Труба, соединяющая котел и расширительный бак, должна быть металлической, без цинкового покрытия. Металлопластик от перепадов давления расслаивается, а цинк «съедается» в результате электрохимической коррозии при осаждении на поверхности кислорода.
При монтаже разборных магистралей, установке радиаторов и арматуры особое внимание должно быть уделено тому, чтобы стыкующиеся материалы имели примерно одинаковую электрохимическую активность (например, алюминиевая металлопластиковая труба и такой же теплообменник) или надежно изолировались друг от друга. Использование чугунных радиаторов и оцинкованных труб исключается.
Используется теплоноситель, который имеет малое электрическое сопротивление. Лучше применять фирменный состав Galan, обладающий антифризными свойствами. Это обусловлено тем, что параметры котла строго определены при его конструировании, а расположение фазного электрода относительно заземления рассчитано на определенную электрическую проницаемость среды.
При больших значениях короткое замыкание не возникает, а при меньших — происходит перегрев и разрушение электрода. Поэтому заполнять отопительные системы обычной водопроводной водой или автомобильным тосолом нельзя, это приводит к некорректной работе устройства. Большинство отрицательных отзывов о котлах «Галан» написано именно по этой причине.
Котлы на ТЭНах менее требовательны. Они работают с системами отопления любого типа — одно- или двухтрубными, с естественной или принудительной циркуляцией теплоносителя. В его качестве можно использовать обычную водопроводную воду, но производитель рекомендует фирменный.
Заключение
Основой конструкции электродных котлов «Галан» явились аварийные водонагреватели, которые использовались на подводных лодках в экстренных случаях, когда ценность тепла неизмеримо выше, чем возможные негативные последствия. Поэтому их применение оправдано для отопления помещений, использующихся периодически и кратковременно. А также при использовании в качестве резервных обогревателей. Например, при выходе из строя газового котла.
