Какой котел лучше с открытой или закрытой камерой сгорания?

При покупке котла покупатели задаются вопросом: какой тип горелки выбрать? Производители выпускают газовые котлы с закрытой и открытой камерой сгорания. Они практически не отличаются по мощности, размерам, но вот особенности в их работе могут причинять некоторые неудобства. Какой вариант долговечней, надежней и лучше? Рассмотрим каждое устройство подробнее и определим лидера в этой «гонке».

Место установки

При проектировании дома, квартиры происходит выбор места для установки котла. Оно отображается в проекте, там же указывается и тип котла. Именно поэтому уже на этапе проектирования должно быть понятно, какое устройство будет установлено.

Какой тип горелки больше подходит для дома, квартиры?

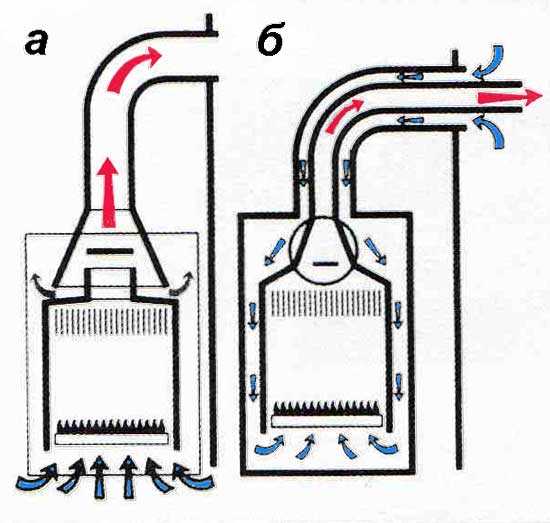

Закрытая камера сгорания – особенности

Представляет собой такой котел настенный шкаф, в который встроена мини-котельная. Небольшие габариты позволяют устанавливать его в абсолютно любом помещении.

Устроен этот агрегат таким образом, что газообмен в горелке происходит под действием вентилятора. Выдувается дым на улицу через дымоход, через него же и затягивается свежий воздух.

Главное преимущество котлов с принудительной горелкой – устанавливаться они могут внутри любого дома, квартиры. Если нет лишней площади, то согласно проекту устанавливают их на кухне. Настенные газовые котлы выглядят эстетично, стильно и нисколько не портят интерьер, а скорее, даже дополняют его.

К достоинствам таких устройств также стоит отнести полную автоматизацию работы. Агрегат способен самостоятельно включатся и выключатся, работать по заданному режиму, а настройки регулируются без особых сложностей.

Несмотря на огромное количество достоинств устройства с принудительной горелкой, минусов у него также немало.

Как правило, их мощность ограничена 35кВт. Они зависят от электричества. При любом сбое электроэнергии подача газа будет прекращена, поэтому использование таких котлов на дачах, в удаленных местах может быть затруднено.

Котел с горелкой открытого типа

Не оборудован вентилятором, вентилируется благодаря тяге дымохода. Устройство забирает воздух из помещения, в котором оно установлено, а отработанные газы «выводятся» естественной тягой. Обязательно при монтаже такого котла должен быть оборудован дымоход определенного диаметра, должны соблюдаться правила безопасности. В квартирах такие агрегаты не устанавливают в силу отсутствия отдельного помещения и высокого дымохода. Они больше подходят для производств, предприятий, загородных построек.

К преимуществам котла с горелкой открытого типа относится неприхотливость и простота в уходе. Изготавливают их чаще из чугуна, что значительно упрощает техобслуживание. Кроме того, атмосферные горелки более долговечные и не требуют частой очистки.

Еще одним огромным достоинством является независимость их от электроэнергии, устойчивая и бесперебойная работа агрегата. Стоимость на них невысокая. Связано это с простотой оборудования, минимальной автоматизацией оборудования.

К недостаткам атмосферных агрегатов можно отнести ограниченную область использования. Их монтаж возможен только в соответствии с проектом и только в специально оборудованных помещениях.

Какой все-таки котел лучше?

Все зависит от особенностей помещения. Поскольку большинство людей проживают в квартирах, где непросто выделить специальное помещение, сделать дымоход, то гораздо большей популярностью пользуется котел с закрытой камерой сгорания. Эти аппараты привлекают покупателей своим небольшим размером, автоматизацией и простотой монтажа. Но это вовсе не значит, что котел с открытой камерой сгорания хуже. В некоторых ситуациях без него просто не обойтись.

Вывод: Каждый котел имеет свои достоинства и недостатки, но выбирать вариант стоит с учетом условий эксплуатации, цены и производителя.

Какой газовый котел лучше – с открытой или закрытой камерой сгорания?

Содержание:

1. Атмосферная горелка или открытый способ сгорания
2. Дутьевая горелка или турбированные котлы
3. Сравнение моделей рынка

Сегодня для отопления своего жилья можно выбрать любой вариант из сотен представленных на рынке моделей. Однако многие не понимают, какой котёл лучше – с открытой или закрытой камерой сгорания. Хотя по внешнему виду, габаритам и уровню тепловой мощности модели могут почти не отличаться. Небольшие тонкости, основанные на разных принципах работы, могут причинять неудобства в будущем. А иногда – создавать довольно большие проблемы.

Чтобы обеспечить непрерывный приток кислорода в активную зону, любое устройство, будь то одноконтурный настенный газовый котел с открытой камерой сгорания или напольная модель большой производительности, оборудовано каналами для забора воздуха извне.

Обычно котел забирает воздух из помещения. Однако есть модели, которые предполагают настенный монтаж и забор воздуха снаружи, для чего в стене проделывается дополнительное отверстие для воздуховода. Преимущества такой схемы очевидны.

1. Проверенная временем технология надежна, решения многократно опробованы, поэтому цена на рынке минимальна, если сравнивать с агрегатами другого типа.
2. Шум при работе котла минимален, поскольку единственный источник звука – пламя, которое горит почти беззвучно.
3. В конструкции применяется минимум деталей, подверженных износу. Поэтому периодическое техническое обслуживание сводится к проверке зажигания.

1. Поскольку устройство потребляет кислород, необходимо либо организовывать отдельную котельную, либо осуществлять хорошую вентиляцию помещения, где расположен котел. Иногда – принудительную. Это опасность сквозняков и прочие неудобства.
2. Необходим дымоход. Если котел с открытой системой сгорания устанавливается в многоэтажном здании, ответственные организации обязательно потребуют вывода «выхлопной трубы» за конек крыши. Дымоход жизненно необходим для обеспечения хорошей тяги.
3. По сравнению с другими устройствами, атмосферные нагреватели – самые неэкономичные в плане потребления топлива.

Как видно из недостатков такого отопительного агрегата, его применение будет предпочтительнее в загородном доме, при необходимости отопления значительной площади, когда удобно применить в составе обвязки теплоаккумулятор, а все оборудование разместится в отдельной котельной с хорошим дымоходом.

Дутьевая горелка или турбированные котлы

Газовые котлы одного из последних поколений переходят к принудительному нагнетанию воздуха в активную зону горения. Конструктивно нагревательный блок изменился. Теперь это замкнутая камера, в которой расположена газовая форсунка и канал подачи воздуха от внешнего вентилятора. Стенки блока двойные, между ними проходит вода. При горении газа она нагревается, а отходы (дым) выбрасываются под давлением нагнетателя через дымоотвод.

Подобная конструкция более производительна, так как газ выжигается почти полностью. Дым менее токсичен, по сравнению с атмосферными горелками, а КПД выше, так как площадь соприкосновения воды со стенками камеры возрастает. Исчезает необходимость в дымоходе. Использование давления воздуха при подаче создает необходимую тягу, а продукты горения выбрасываются на достаточно большое расстояние. Широко применяются короткие дымоходы, горизонтально расположенные, для отвода дыма за пределы помещения.

Воздух поступает снаружи по тому же пути, куда отводятся продукты сгорания. Труба дымохода – двойная. Это позволяет подогревать забираемый снаружи воздух с помощью тепла выхлопных газов. Достоинства котлов с закрытой камерой сгорания выглядят примерно так:

• меньший расход топлива по сравнению с атмосферными горелками;
• при нормальном функционировании турбины гарантируется тяга и стабильная работа котла;
• дымоход не требуется, можно монтировать в многоквартирных домах – дым выбрасывается на расстояние почти 3 метра от стены;
• не нужно организовывать отдельную котельную или обеспечивать вентиляцию – газовая смесь готовится с участием наружного воздуха. Выбрать системы вентициции и кондиционирования, к примеру мульти сплит-системы, можно на akmeklimat. ru.

1. Необходимо периодическое техническое обслуживание, проверка турбины, смазка, очистка лопастей.
2. Как любое устройство с движущимися частями, турбина имеет конечный срок службы.
3. Существует опасность перемерзания области сгорания. Из-за короткого дымохода, в который при сильном наружном ветре проникает воздух, при хорошем морозе это может привести к аварии. Современные модели котлов комплектуются автоматическими задвижками и системой контроля температуры – это добавляет сложности и не лучшим образом сказывается на показателе надежности.
4. Котел довольно шумный из-за работы турбины. Со временем из-за износа втулок и загрязнения лопаток шум увеличивается.
5. Несмотря на то, что экономится топливо, расходуется довольно много электричества, необходимого турбине и системам электронного контроля.

Если сравнивать экономическую эффективность «чистого» устройства без дополнительной обвязки – показатели атмосферных и турбированных котлов равны. Экономия топлива расходуется на оплату электроэнергии и замену выходящих из строя движущихся узлов котла с закрытой топкой.

Сравнение моделей рынка

Чтобы оценить эти показатели в цифрах, возьмем две произвольные модели котлов одного класса от популярного производителя и сравним.

Модель	VAILLANT atmoTec VUW 240-5	VAILLANT turboTec VUW 282-3
Монтаж	настенный	настенный
Камера	Открытая, дымоход	Закрытая, нагнетатель
Мощность, кВт	24	28
Контуров	2	2
Контроль и регулировка	Электронное управление	Электронное управление
Количество оксида азота в отработанных газах	145 мг/кВтч	135 мг/кВтч
Габариты, см	80х44х33,8	80х44х33,8
Масса	35	40
Цена, USD	1050	1075

Как видно, отличий по габаритам, массе, цене, прочим показателям почти не наблюдается. Турбированный котел показывает ожидаемое преимущество по отдаче тепла и более низкую токсичность выхлопных газов.

Открытая и закрытая система питательной воды в котлах

/ Судовая техника

Сколько тонн воды испаряется на кораблях, чтобы на борту было достаточно пара? Откуда они берут такое количество воды и куда все это сбрасывают? Если вам интересно, как я предлагаю вам продолжить чтение.

Что такое система подачи?

Система питательной воды котла является важной частью производства пара на борту судна. Подобно системе кровообращения человека, питательная вода сравнима с кровью, которая перемещается и переносит питательные вещества, но в данном случае тепловую энергию вокруг каждой части системы.

Питательная вода — это среда, в которой тепло накапливается, передается и доставляется в систему. Питательная вода котла может быть по системе открытого или закрытого типа в зависимости от необходимости и применения.

Система питательной воды котла нагревается до очень высокой температуры, а также создает высокое давление в виде газа/пара, который используется потребителем системы (например, турбиной).

Использованный пар возвращается в конденсатор, где снова превращается в жидкую форму (воду). Затем вода подается в котел насосом питательной воды для завершения цикла.

Типы систем подачи

Обычно существует два основных типа систем подачи воды. эти два типа;

• Открытая система питательной воды
• Закрытая система питательной воды

Очевидная разница между двумя типами заключается в том, что система питательной воды открытого типа связана или открыта для атмосферы, в то время как система питательной воды закрытого типа изолирована от атмосферы.

Открытая система подачи для морского вспомогательного котла

Открытая система подачи обычно используется на судах на вспомогательных котлах.

В этой системе питательная вода подается насосом в котел, где она перегревается и затем подается различным потребителям на судах. Например, подогрев баков, маслоочистители, система кондиционирования топлива и т. д.). использованный пар будет направляться в конденсатор.

Средой конденсатора обычно является морская вода, иногда атмосферная. При этом в конденсаторе происходит теплообмен, который снова превращает пар в воду. Сконденсированная вода собирается в горячем колодце.

Колодец служит всасывающим резервуаром, куда питательный насос котла всасывает воду для повторного заполнения котла. Избыток конденсата перетекает из греющего колодца или резервуара для конденсата обратно в резервуар питательной воды. Насос питательной воды котла также может всасывать воду из бака питательной воды.

Пожалуйста, включите JavaScript

Что такое ETA и ETD в судоходстве? – Морская страница

Процесс продолжается, и цикл называется открытой системой питательной воды

Закрытая система питательной воды

Закрытые системы подачи используются для приложений с очень высоким давлением. Например, большой турбине требуется большое количество пара для перемещения.

Пар, используемый турбиной, пойдет в конденсатор. Конденсатор с высоким вакуумом позволяет осуществлять теплообмен с умеренным падением температуры. Конденсат будет откачиваться откачивающими насосами и циркулировать на воздушном эжекторе, где удаляется воздух.

Конденсат постепенно нагревается сальниковым конденсатором пара и далее по мере поступления в подогреватель низкого давления. Затем конденсат выбрасывается в деаэратор перед подающими насосами. Питательный насос подает питательную воду в нагреватель высокого давления до того, как она будет подана в котел, так что цикл повторяется снова и снова.

Закрытая система обеспечивает систему рекуперации тепла, что делает ее намного более эффективной, чем система питательной воды открытого типа.

Какова функция деаэрации питательной воды котла?

Деаэрация – это процесс, при котором растворенный в воде кислород высвобождается, что, в свою очередь, предотвращает коррозию в системе. Вода обладает тем свойством, что всякий раз, когда ее температура повышается, она выделяет больше растворенного кислорода.

В закрытой системе питательной воды пар контактирует с питательной водой. Вода и пар смешиваются и, как объяснялось ранее, разделяются воздушными эжекторами и экстракционными насосами.

Разница между открытым и закрытым нагревателем питательной воды

Основное различие между системой питательной воды закрытого и открытого типа заключается в конденсаторе, в котором пар обрабатывается после того, как он был использован потребителем.

В частности, в системе питательной воды открытого типа конденсатор использует ресурсы вне системы, такие как морская вода и сама атмосфера.

Между тем, в закрытой системе питательной воды утилизированный пар перерабатывается в конденсаторе посредством рециркуляции, где достигается высокая эффективность за счет повторной рекуперации тепла.

• Автор
• Recent Posts

Дмитрий Шафран

В первые годы я работал офицером в палубной службе на различных типах судов, включая танкеры-химовозы, газовозы и даже рефрижераторы и ТШД. В настоящее время работает морским сюрвейером, выполняющим грузовые, осадочные, бункерные и гарантийные обследования. Вы можете найти меня в LinkedIn.

Последние сообщения Дмитрия Шафрана (посмотреть все)

Различные типы конденсатоотводчиков

• Котел У
• Обучение

• 08 января 2021 г.
• Ричи Уэр

Весь смысл системы паровых котлов заключается в перемещении тепла из одного места в другое с использованием воды в качестве своего рода «конвейерной ленты». Вода забирает тепло на одном конце системы, переносит его на другой конец системы и отдает.

Как мы все знаем, когда вода нагревается, она претерпевает фазовый переход из жидкого состояния в газообразное, что создает пар, который мы все знаем и любим. В конце линии, когда тепло отводится, этот пар снова конденсируется в жидкую воду. Эту воду нужно удалить.

Если пар и конденсат будут проходить через систему вместе, это снизит эффективность, поскольку пар передает тепло намного лучше, чем вода. Кроме того, хранение пара и конденсата вместе означало бы повторный нагрев пара, который уже был достаточно горячим. Что тратит еще больше энергии.

Войдите в ловушку для конденсата. Как следует из названия, конденсатоотводчик отделяет жидкий конденсат от пара, поэтому пар может быть регенерирован и продолжать свое путешествие, в то время как жидкий конденсат сливается. Существует четыре основных типа конденсатоотводчиков, каждый из которых имеет свои преимущества и недостатки.

Термодинамические

Термодинамические конденсатоотводчики работают по очень простому принципу: когда конденсат проходит через конденсатоотводчик, его давление падает и выделяется пар вторичного испарения. Перепад давления между этим паром мгновенного испарения и горячим конденсатом в ловушке заставляет дисковый клапан открываться и закрываться, позволяя конденсату стекать, а пару проходить через него.

Термодинамические ловушки обладают рядом преимуществ. Они маленькие и довольно дешевые, прочные и могут работать под высоким давлением. Поскольку на самом деле они имеют только одну движущуюся часть, термодинамические ловушки также просты в обслуживании. Однако есть и недостатки.

Прежде всего, термодинамические ловушки — не самое энергоэффективное решение, так как при работе они могут пропускать пар. Термодинамические ловушки также генерируют много прерывистого шума, который может мешать работе.

Термостатические

Термостатические конденсатоотводчики используют температуру для разделения пара и конденсата. Когда пар попадает в термостатическую ловушку, тепло заставляет капсулу в ловушке расширяться, закрывая сливной клапан. Чем больше охлажденного конденсата заполняет ловушку, тем ниже его температура, и капсула снова сжимается. Это открывает дренажный клапан, позволяя конденсату стекать. Термостатические конденсатоотводчики не только эффективны, практически не пропускают пар, но и ремонтопригодны в процессе эксплуатации, поэтому обслуживание не требует большого объема работ по разборке.

Поплавковый

Поплавковый конденсатоотводчик работает по принципу плотности конденсата по сравнению с паром. Внутри поплавковой ловушки вы найдете — как вы уже догадались — поплавок. По мере накопления конденсата в ловушке поплавок поднимается. Это открывает клапан для слива конденсата. После того, как конденсат ушел, не осталось ничего, кроме пара. В этот момент поплавок опускается и сливной клапан закрывается.

Благодаря своей конструкции поплавковые ловушки очень надежны. Современные конструкции также включают термостат, который позволяет воздуху удаляться из системы во время запуска, если котел был отключен и ему дали остыть.

Перевернутое ведро

Ловушки с перевернутым ведром работают, открывая и закрывая клапан, соединенный с цилиндром, напоминающим перевернутое ведро. Когда пар накапливается в ведре, это заставляет ведро всплывать все выше и выше за счет конденсата, собирающегося под ним. Когда ведро поднимается достаточно высоко, клапан открывается, и конденсат сливается.
