Гидрострелки для отопления используются как балансирующие устройства в системах отопления частных домов, торговых, коммерческих учреждений. Данные устройства уберегают котёл от гидроудара, предупреждают образование ржавчины на чугунном теплообменнике, улучшают фильтрацию рабочей жидкости, а главное компенсируют разницу температур на подающей и обратной линии. В результате в системе поддерживается оптимальные условия, необходимые для бесперебойной работы оборудования.



Наша компания продаёт гидрострелки для отопления по выгодным ценам в Екатеринбурге и области. Мы напрямую сотрудничаем с промышленной группой Gidruss, одним из лидеров рынка. Это российская компания выпускает и проектирует оборудование систем отопления под собственной маркой. Все изделия проходят трёхэтапную проверку качества, обязательную опрессовку и рассточку. Каждая модель поставляется в комплекте с креплениями и паспортом, где указаны подробные технические характеристики, правила эксплуатации и обслуживания.



Уточнить наличие и актуальность цен можно указанным телефонам. Наш менеджер ответит на вопросы, согласует дату отправки и другие важные моменты. Также гидрострелку можно заказать через корзину сайта. Отправьте туда товар, заполните форму и ждите звонка специалиста. Кроме того, заявку можно отправить на электронную почту. В письме обязательно укажите, какая модель вам нужна. Не забудьте написать свои контакты, чтобы мы смогли связаться с вами.



Принцип работы гидрострелки



Гидрострелка, принцип работы которой строится на последовательном взаимодействии элементов, выполняет ряд важных задач, направленных на достижение одной цели, обеспечение безопасности котельной. Чтобы вам было понятно, рассмотрим пример.



Теплоноситель идёт по разделителю со средней скоростью 0,2 метра в секунду. Насос в котле увеличивает его движение до 0,9 метров. Как только меняется объём и скорость происходит перераспределение жидкости. Стрелка становится буферной зоной, где жидкость разделяется по контурам. Без неё более мощные насосы заглушают слабые, в результате чего потоки доходят только до ближайших потребителей. Установка гидравлической стрелы полностью меняет ситуацию. Потоки направляются по выделенным линиям, независимо друг от друга, при этом сохраняется единство обвязки.

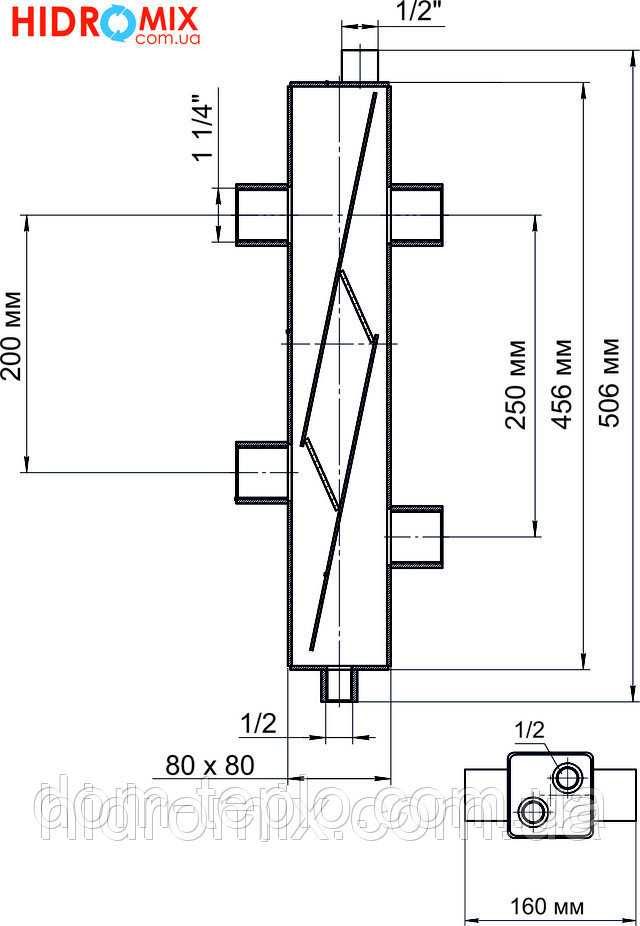

Чертеж гидрострелки



Гидрострелка проектируется согласно типовым схемам котельной. В случае с заводской продукцией соблюдать стандарт проще, потому что за этим следят специалисты. Это удобно и для потребителя, выбрать подходящее исполнение будет проще.





Конструкции гидрострелок во многом схожи. Это вертикальный полый резервуар с патрубками выхода. За основу берут металлические профили, соединенные аргонно-дуговой сваркой. Также гидрострелки часто делают своими руками из полиропилена. Но здесь нужно учитывать, что пластик плавится от резких перепадов температур. В автономных системах отопления средний уровень находится в пределах от 90 до 110 градусов. Для полипропилена это критическая отметка, поэтому в котельных, особенно в частных домах, чаще ставят металлические гидрострелки. Они гораздо безопаснее и долговечнее.



Почему покупают гидрострелки Gidruss



Товарная линейка гидроразделителей Гидрусс включает две серии. Первая бюджетная GR из конструкционной стали, вторая из нержавеющей стали GRSS. Последняя дороже и прочнее. Именно нержавейка считается самым прочным металлом, у неё практически нет срока годности. Приобретая нержавеющую стрелку, вы экономите на обслуживании системы. Оксидная плёнка на поверхности блокирует окислительные процессы, в следствие чего сохраняется цельность изделия, даже при повышенных нагрузках.



Преимущества стрелок Гидрусс



1. Качество. Гарантия производителя.

2. Функциональность. Сетка-сепаратор для качественной очистки. Кронштейны для удобной сборки.

3. Быстрый монтаж. Комплекты креплений для удобной сборки.

4. Ассортимент. Типоразмеры для всех видов котлов.





Разделители из конструкционной или чёрной стали, как её называют в народе, обойдутся дешевле. Внешний вид, сборка, функционал тот же. Отличается качество металла. Углеродистая сталь больше предрасположена к коррозии, укрепить её поможет порошковое напыление. Такая отделка не гарантирует полную защиту от ржавчины, однако изделие сохраняет безупречный вид и эксплуатационные характеристики максимально долго.

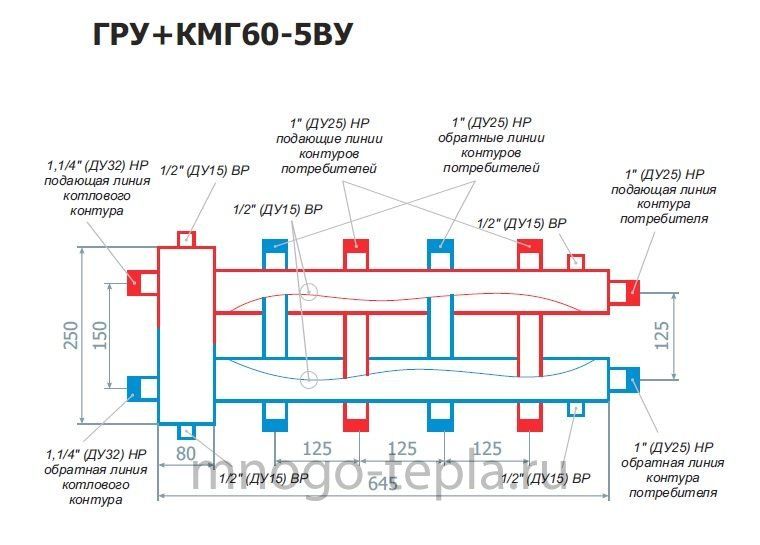

Гидрострелка с коллектором на 2 контура

Чертеж Гидрострелки довольно прост.

Если есть сварочный аппарат и есть опыт сварки то самому сварить гидрострелку довольно просто. Но, есть много подвохов.

Чертеж Гидрострелки можно найти в интернете, но они все разные, нет одного шаблона. Все чертежи гидрострелок отличаются. Строение Гидрострелки каждый видит по-своему, но есть одно правило, которое соблюдают все.

Гидрострелка это емкость из металла (т.е. профильная или круглая труба), к которой приварены патрубки подключения к котлу (подача и обратка) и патрубки потребителей (подача и обратка).

Так же опционально могут быть патрубки для автоматического воздухоотводчика (или группы безопасности) на 1/2″ в верхней части гидрострелки.

В нижней части патрубок на 1/2″ для крана для отвода шлама и грязи.

Также где-нибудь может располагаться патрубок 1/2″ для подпитки воды в систему.

Основное правило которое нужно соблюсти это правило 3-х диаметров. Т.е. диаметр гидрострелки должен быть равен 3-м диаметрам патрубков. Чтобы гидрострелка несла основные функции которые для нее предназначены:

1. Отделяет шлам из системы.

2. Выводит газы из системы.

3. Выравнивает гидравлическую разницу в системе.

4. Подает котлу подогретую воду, тем самым продлевая жизнь котлу.

Некоторые пытаются сэкономить и изготовить гидрострелку из полипроиплена своими руками. Это мнение дилетантов которые, ничего не знают о работе и назначении гидрострелки подробнее тут.

Большинство гидрострелки и коллекторы выглядят по разному так как подстраивают эти изделия под определенные проекты в котельных.

Размеры котельных обычно малы и им мало место уделяют. Котлы выбирают тоже разные в котельных тоже разные Buderus, Baxi, Rinnai и т.д.

Размеры и строения коттеджей тоже разные 2-х, 3-х этажные, с бассейном и без. С теплым полом и без. С баней и другими постройками.

Поэтому чертеж гидрострелки выглядит везде по разному. И чертеж делают сразу с коллекторами отопления.

На данной схеме котельной видно расположение всех составляющих в котельной.

Помимо Гидрострелки вам так же понадобится коллектор распределительный. В этом плане мы можем предложить уже готовое изделие: Это совмещенная Гидрострелка с коллектором в одном изделии, а так же гидрострелка с коллектором из нержавеющей стали.

Схема котельной вместе с Бойлером косвенного нагрева в разрезе

Спроектировать собственную систему отопления далеко непросто. Даже если «планируют» ее монтажники, вам надо быть в курсе многих нюансов. Во-первых, чтобы проконтролировать их работу, во-вторых, чтобы оценить необходимость и целесообразность их предложений. Например, в последние годы усиленно пропагандируется гидрострелка для отопления. Это небольшое дополнение, установка которого выливается в немалую сумму. В некоторых случаях оно очень полезно, в других без него легко можно обойтись.

Что такое гидрострелка и где её устанавливают

Правильное название этого устройства — гидравлическая стрелка или гидроразделитель. Представляет собой кусок круглой или квадратной трубы с приваренными патрубками. Внутри, как правило, ничего нет. В некоторых случаях могут стоять две сетки. Одна (вверху) для лучшего «отхождения» воздушных пузырьков, вторая (внизу) для отсева загрязнений.

В системе отопления гидрострелка ставится между котлом и потребителями — отопительными контурами. Располагаться может как горизонтально, так и вертикально. Чаще ставят вертикально. При таком расположении в верхней части ставят автоматический воздухоотводчик, внизу — запорный кран. Через кран периодически сливается некоторая часть воды с накопившейся грязью.

То есть получается, что вертикально поставленный гидроразделитель, одновременно с основными функциями, отводит воздух и дает возможность удалять шлам.

Назначение и принцип работы

Гидрострелка нужна для разветвленных систем, в которых установлено несколько насосов. Она обеспечивает требуемый расход теплоносителя для всех насосов, независимо от их производительности. То есть, другими словами, служит для гидравлической развязки насосов системы отопления. Потому еще называют это устройство — гидравлический разделитель или гидроразделитель.

Гидрострелку ставят в том случае, если в системе предусмотрено несколько насосов: один на контуре котла, остальные на контурах отопления (радиаторах, водяном теплом полу, бойлере косвенного нагрева). Для корректной работы их производительность подбирается так, чтобы котловой насос мог перекачивать немного больше теплоносителя (на 10-20%), чем требуется для остальной системы.

Зачем нужна гидрострелка для отопления? Давайте рассмотрим на примере. В системе отопления с несколькими насосами они зачастую имеют разную производительность. Часто получается так, что один насос в разы более мощный. Ставить все насосы приходится рядом — в коллекторном узле, где они гидравлически связаны. Когда мощный насос включается на полную мощность, все остальные контура остаются без теплоносителя. Такое случается сплошь и рядом. Чтобы избежать подобных ситуаций и ставят в системе отопления гидрострелку. Второй путь — разнести насосы на большое расстояние.

Режимы работы

Теоретически, возможны три режима работы системы отопления с гидрострелкой. Они отображены на рисунке ниже. Первый — когда насос котла прокачивает ровно столько же теплоносителя, сколько требует вся система отопления. Это идеальная ситуация, в реальной жизни встречающаяся очень редко. Объясним почему. Современное отопление подстраивает работу по температуре теплоносителя или по температуре в помещении. Представим, что все идеально рассчитали, подкрутили вентили и после настройки достигнуто равенство. Но через некоторое время параметры работы котла или одного из контуров отопления изменятся. Оборудование подстроится под ситуацию, а равенство производительности будет нарушено. Так что этот режим может просуществовать считанные минуты (или даже еще меньше).

Второй режим работы гидрострелки — когда расход отопительных контуров больше мощности котлового насоса (средний рисунок). Эта ситуация опасна для системы и допускать ее нельзя. Она возможна, если насосы подобраны неправильно. Вернее, насос котла имеет слишком малую производительность. В этом случае для обеспечения требуемого расхода, в контуры вместе с нагретым теплоносителем от котла будет подаваться теплоноситель из обратки. То есть, на выходе котла, например, 80°C, в контура после подмеса холодной воды идет, например, 65°C (реальная температура зависит от дефицита расхода). Пройдя по отопительным приборам, температура теплоносителя опускается на 20-25°С. То есть, температура теплоносителя, подаваемого в котел, будет в лучшем случае 45°C. Если сравнить с выходной — 80°C, то дельта температур слишком велика для обычного котла (не конденсационного). Такой режим работы не является нормальным и котел быстро выйдет из строя.

Третий режим работы — когда насос котла подает больше нагретого теплоносителя, чем требуют отопительные контура (правый рисунок). В этом случае часть нагретого теплоносителя возвращается обратно в котел. В результате температура поступающего теплоносителя поднимается, работает он в щадящем режиме. Это и есть нормальный режим работы системы отопления с гидрострелкой.

Когда гидрострелка нужна

Гидрострелка для отопления нужна на 100%, если в системе будет стоять несколько котлов, работающих в каскаде. Причем работать они должны одновременно (во всяком случае, большую часть времени). Вот тут, для корректной работы гидроразделитель — лучший выход.

Еще гидрострелка для отопления может быть полезна для котлов с чугунным теплообменником. В емкости гидроразделителя постоянно происходит смешивание теплой и холодной воды. Это уменьшает дельту температур на выходе и входе котла. Для чугунного теплообменника — это благо. Но с той же задачей справится байпас с трехходовым регулируемым клапаном и обойдется он значительно дешевле. Так что даже для чугунных котлов, стоящих в небольших системах отопления, с примерно одинаковым расходом вполне можно обойтись без подключения гидрострелки.

Когда можно поставить

Если в системе отопления есть только один насос — на котле, гидрострелка не нужна совсем. Можно обойтись и если устанавливаются один-два насоса на контуры. Такую систему можно будет сбалансировать при помощи регулировочных кранов. Когда установка гидрострелки оправдана? Когда в наличии такие условия:

  • Контуров три и больше, все очень разной мощности (разный объем контура, требуется разная температура). В таком случае, даже при идеально точном подборе насосов и расчете параметров, есть возможность нестабильной работы системы. Например, часто встречается ситуация, когда при включении насоса теплых полов, радиаторы стынут. Вот в этом случае нужна гидроразвязка насосов и потому ставится гидравлическая стрелка.
  • Кроме радиаторов имеется водяной теплый пол, отапливающий значительные площади. Да, его подключать можно через коллектор и смесительный узел, но он может заставлять работать котловой насос в экстремальном режиме. Если у вас часто горят насосы на отоплении, скорее всего, нужна установка гидрострелки.
  • В системе среднего или большого объема (с двумя и более насосами) собираетесь установить автоматическую регулирующую аппаратуру — по температуре теплоносителя или по температуре воздуха. При этом не хотите/не можете регулировать систему вручную (кранами).

В первом случае гидроразвязка, скорее всего, нужна, во втором, стоит думать об ее установке. Почему только думать? Потому что это немалые расходы. И дело не только в стоимости гидрострелки. Она стоит около 300$. Придется ставить еще дополнительное оборудование. Как минимум нужны коллекторы на входе и выходе, насосы на каждый контур (при небольшой системе без гидрострелки без них можно обойтись), а также блок управления скоростью насосов, так как через котел они уже управляться не смогут. В сумме с платой за монтаж оборудования этот «довесок» выливается примерно в две тысячи долларов. Действительно немало.

Зачем тогда ставят это оборудование? Потому что с гидрострелкой отопление работает стабильнее, не требует постоянной подстройки потока теплоносителя в контурах. Если вы спросите владельцев коттеджей, у которых отопление сделано без гидроразделителя, вам скажут, что часто приходится перенастраивать систему — крутить вентиля, регулируя потоки теплоносителя в контурах. Это характерно, если используются различные элементы отопления. Например, на первом этаже теплый пол, радиаторы на двух этажах, отапливаемые подсобные помещения, в которых надо поддерживать минимальную температуру (гараж, например). Если у вас предполагается примерно такая же система, а перспектива «подстройки» вас не устраивает, можно ставить гидрострелку для отопления. При ее наличии в каждый контур идет столько теплоносителя, сколько он требует в данный момент и никоим образом не зависит от параметров эксплуатации, работающих рядом насосов других контуров.

Как подобрать параметры

Подбирается гидравлический разделитель с учетом максимально возможной скорости потока теплоносителя. Дело в том, что при высокой скорости движения жидкости по трубам она начинает шуметь. Чтобы не было этого эффекта, максимальная скорость принимается равной 0,2 м/с.

По максимальному потоку теплоносителя

Чтобы рассчитать диаметр гидрострелки по этому методу, единственное, что нужно знать — это максимальный поток теплоносителя, который возможен в системе и диаметр патрубков. С патрубками все просто — вы же знаете, какой трубой будете делать разводку. Максимальный поток, который может обеспечить котел, мы знаем (есть в технических характеристиках), а расход по контурам зависит от их размера/объема и определяется при подборе контурных насосов. Расход на все контуры складывается, сравнивается с мощностью котлового насоса. Большая величина подставляется в формулу для расчета объема гидрострелки.

Приведем пример. Пусть максимальный расход в системе 7,6 куб/час. Допустимая максимальная скорость берется стандартная — 0,2 м/с, диаметр патрубков 6,3 см (трубы на 2,5 дюйма). В этом случае получаем: 18,9 * √ 7,6/0,2 = 18,9 * √38 = 18,9 * 6,16 = 116,424 мм. Если округлить, получаем, что диаметр гидрострелки должен быть 116 мм.

По максимальной мощности котла

Второй способ — подбор гидравлической стрелки по мощности котла. Оценка будет приблизительной, но ей можно доверять. Нужна будет мощность котла и разница температур теплоносителя в подающем и обратном трубопроводе.

Расчет также несложный. Пусть максимальная мощность котла — 50 кВт, дельта температур — 10°C, диаметры патрубков такие же — 6,3 см. Подставив цифры, получаем — 18,9 * √ 50 / 0,2 * 10 = 18,9 * √ 25 = 18,9* 5 = 94,5 мм. Округлив, получаем диаметр гидрострелки 95 мм.

Как найти длину гидрострелки

С диаметром гидроразделителя для отопления определились, но надо знать еще и длину. Ее подбирают в зависимости от диаметра подключаемых патрубков. Есть два вида гидрострелок для отопления — с отводами, расположенными один напротив другого и с чередующимися патрубками (располагаются со сдвигом один относительно другого).

Рассчитать длину в этом случае легко — в первом случае это 12d, во втором — 13d. Для средних систем можно и диаметр подобрать в зависимости от патрубков — 3*d. Как видите, ничего сложного. Рассчитать можно самостоятельно.

Купить или сделать своими руками?

Как говорили, готовая гидрострелка для отопления стоит немало — 200-300$ в зависимости от производителя. Чтобы снизить затраты, возникает закономерное желание сделать ее самостоятельно. Если варить умеете, никаких проблем — купили материалы и сделали. Но при этом надо учесть следующие моменты:

  • Резьба на сгонах должна быть хорошо прорезанной и симметричной.
  • Стенки отводов одинаковой толщины.

Вроде, очевидные вещи. Но вы удивитесь, как сложно найти четыре нормальных сгона с нормально сделанной резьбой. Далее, все сварные швы должны быть качественными — система будет работать под давлением. Сгоны приварены строго перпендикулярно к поверхности, на нужном расстоянии. В общем, не такая простая это задача.

Если сами пользоваться сварочным аппаратом не умеете, придется искать исполнителя. Найти его совсем непросто: либо дорого просят за услуги, либо качество работы, мягко говоря, «не очень». В общем, многие решают купить гидрострелку, несмотря на немалую стоимость. Тем более, в последнее время, отечественные производители делают не хуже, но намного дешевле.

Одна и та же проблема встречается в сетевых системах с потоками вещества или энергии. Таковыми являются электрические сети, гидравлические сети, транспортные сети, компьютерные сети и многие другие.

Существует даже отдельная область математики, посвященная рассмотрению этих вопросов. Заниматься ею мы не станем, а перейдем c конкретными приложениями данной теории к бытовым системам отопления и коллекторам с гидрострелкой.

Принцип действия

Гидрострелка для отопления функционирует примерно также, как и стрелка железнодорожная.

Только в одном случае речь идет о распределении транспортных потоков, а в другом о распределении потоков теплоносителя – нагретой воды в системах отопления.

Действие данного устройства заключается в отделении первичного контура отопления ( котлового контура) от вторичного – собственно отопительного.

Конструкция с единственным коллектором отопления страдает многими недостатками. В частности при такой системе отопления отдельные компоненты отопительной системы оказывают друг на друга довольно сильное влияние, что не способствует их нормальной работе.

Конкретный пример дисбаланса в отопительном контуре

Пусть у нас имеется схема отопления на 4 контура, объединенных общим коллектором, и столько же зональных насосов, обеспечивающих подачу воды к зонам ее потребления.

При изменении количества зональных насосов или их характеристик, система будет неизбежно сталкиваться с последствиями взаимовлияния каждого из насосов на все остальные.

Это будет проявляться:

  • в падении производительности каждого из насосов;
  • в поломках и преждевременном износе оборудования при сильных перепадах давления;
  • в отличающемся от нормы режиме эксплуатации всей системы. Общем снижении ее эффективности, неэкономичности и разбалансированности;
  • в перегреве радиаторов, температура которых оказывается выше нормы даже при отключении насосов входящих в данный конкретный контур;
  • в повышенной вероятности возникновения тепловых ударов, а также в других проблемах, решать которые предназначен коллектор с гидрострелкой.

Статью об изготовлении гидрострелки для отопления своими руками читайте здесь.

Необходимость применения

Приведем несколько примеров систем отопления, в которых монтаж гидравлического разделителя (другое название гидрострелки) представляется обоснованным:

  1. При наличии в системе нескольких котлов. В качестве варианта можно привести пример отопительной системы с двумя котлами: одним — напольным, а другим — настенным. Причем необходимость использовать гидрострелку не зависит от конструкции и принципа действия котлов – главное, что их несколько.
  2. В сложных отопительных системах с одним (или несколькими) котлом, но с несколькими зонами потребления. Допустим, вода в системе распределяется между системой типа «теплый пол», контуром бойлера и несколькими радиаторами отопления. И в этом случае без гидрострелки не обойтись.
  3. В простых системах, не отвечающих указанным выше критериям, гидравлический разделитель можно не устанавливать.

Самостоятельное изготовление

Если говорить о чисто технической возможности этого, то можно ответить положительно – да, осуществить эту затею можно.

Если же речь идет о разумности данного действия, то ответить однозначно не получится. Все зависит от обстоятельств и конкретных возможностей владельца отопительной системы.

Если у вас достаточно денег, то с самостоятельной разработкой и монтажом стрелки можно не возиться. Разумеется, лишь в том случае, если такое конструирование не доставляет вам чисто творческое удовольствие.

Для тех, кто все же решился взяться за это дело, мы приведем рекомендации по проектированию и установке коллектора с гидравлическим разделителем.

Статью о конденсационных отопительных котлах читайте здесь.

Принципы расчета

Типы исполнения гидравлического разделителя Первым делом займемся математикой.

Расчет параметров гидравлического разделителя осуществляется в следующем порядке:

  1. Определяем три исходных величины для расчета: расход первого контура (Q1), расход второго контура (Q2) и максимальную вертикальную скорость воды (V) в самой гидрострелке.
  2. Вычисляем модуль разницы |Q1-Q2| — это тот самый перепад расхода, который должен быть компенсирован гидрострелкой. Каждый насосный контур вносит свой вклад в общий объем циркуляции теплоносителя в системе.

Нетрудно видеть, что при Q1=Q2 потребность в разделители отсутствует. Но такого обычно не бывает.

Исходя из требований к конструкции, принимаем V — скорость теплоносителя, равной любому числу в диапазоне от 0.1 до 0.2 метров в секунду. Эта скорость не должна быть больше, так как вода не должна поступать в разделитель со слишком большой скоростью. Вычисляем искомый внутренний диаметр колонки гидрострелки по формуле: D = 18.81 X √(Q/V)

Что касается материала, то лучше всего изготовить гидрострелку из нержавеющей стали. При этом существует два различных конструктивных исполнения разделителя c различным взаимным расположением патрубков. Они показаны на рисунке выше. На этом же рисунке приведены все характерные размеры конструкции:

В заключение отметим, что многие известные производители отопительной техники наладили выпуск коллекторов со встроенным гидравлическим разделителем.

Смотрите видео, в котором опытный специалист разъясняет особенности схемы изготовления гидрострелки с коллектором:
