Монтаж твердотопливного и электрического котла с буферной емкостью

Вот бывают же монтажи! Эх… Не рутина, а монтаж с огоньком. Заказчик – IT специалист, человек с пониманием, и, что самое главное, с энтузиазмом. ДВА котла, буферная емкость 750л, бойлер косвенного нагрева, теплые полы. Нестандартные требования по обвязке котельного оборудования, и нестандартные требования по алгоритму его совместной работы.

Деревянный частный дом в городе Полоцк. Площадь первого этажа 90 м2, второго 60 м2. Нужно обвязать твердотопливный и электрический котлы, буферную емкость, бойлер косвенного нагрева. Первый этаж дома обогревается теплыми полами, второй этаж в будущем будут греть радиаторы. Основной и самый мощный источник тепла – твердотопливный котел TIS Pro DR 22. Для того, чтобы продлить ему жизнь он обвязан с помощью трехходового термостатического клапана AFRISO ATV 334, который поддерживает постоянную температуру в обратном трубопроводе 50°С. Это снижает количество конденсата на внутренних стенках во время протопки – котел не «потеет».

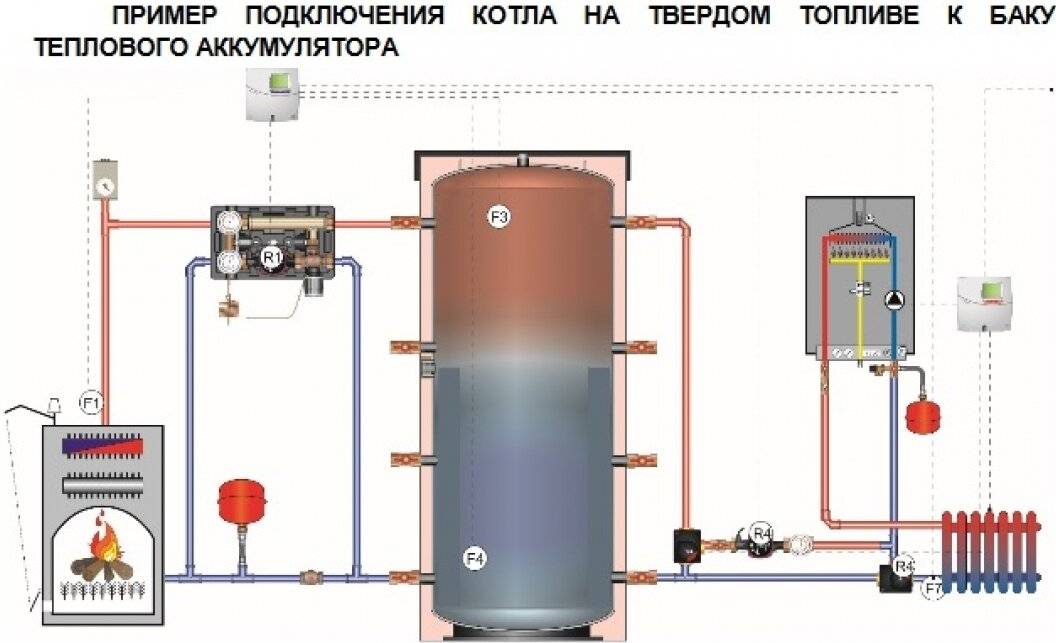

На случай внезапного исчезновения электричества в обвязке котла применена обводная линия с лепестковым клапаном. Если котел топится и насос в это время перестал работать, то естественная циркуляция не даст котлу закипеть – нагретая вода уходит в емкость.

Для системы теплых полов не нужна высокая температура, поэтому она регулируется термостатическим клапаном AFRISO ATM 561. Клапан смешивает прямой теплоноситель с обратным и так регулирует температуру. Значение температуры устанавливается в пределах 20-43°С. Этот клапан можно оснастить приводом для автоматического управления температурой воздуха в помещениях. За циркуляцию в системе теплых полов отвечает насос Grundfos ALPHA 1. Одно из его преимуществ – поддержание постоянного расхода при изменяющихся характеристиках отопительной сети – именно то, что нужно для теплых полов.

А теперь о изюминке монтажа:

Как уже говорилось, заказчик не чужд технических знаний. И он справедливо считает, что оборудование должно работать максимально эффективно и выжимать из него нужно все! Электрокотел должен обеспечивать загрузку буферной емкости после прогорания твердотопливного котла, либо при разных суточных тарифах на электричество.

А еще он должен напрямую работать на систему отопления –  теплые полы, радиаторы и обеспечивать загрузку бойлера косвенного нагрева. Изюминка в том, что это должен быть один и тот же электрокотел. Был выбран котел GTM 200E. Он имеет полный функционал в плане управления внешними насосами и микроклиматом помещений, но не комплектуется расширительным баком и насосом – они в котельной имеются и так. Логика работы электрокотла следующая:

«Зимний» режим. Теплопотери дома большие – емкости 750л хватает часов на 12 – 20. Требуется частая протопка твердотопливного котла. В связке с твердотопливным котлом электрокотел ставится в режим вспомогательного. После прогорания закладки твердотопливного котла датчик на линии подачи сигнализирует об этом электрокотлу, и если одновременно с этим температура в буферной емкости опустилась ниже заданного значения, то электрокотел включается в работу по нагреву емкости. При этом включается насос электрокотла, а насос твердотопливного котла выключается. Нагрев бойлера косвенного нагрева происходит при снижении температуры в нем по сигналу температурного датчика, –  включается насос загрузки бойлера и прогревает до заданной температуры.

Управляют всеми этими процессами мозги электрокотла.

«Летний» режим. Мощности электрокотла – 6 кВт  вполне достаточно для поддержания температуры в доме. Электрокотел переводится в режим основного и работает напрямую на систему отопления. Загрузка бойлера косвенного нагрева происходит также по показаниям датчика бойлера.

Переключение между этими режимами происходит путем перекрытия двух шаровых кранов. Разделение на «зимний» и «летний» режимы условное и размытое. Условное потому что выбор осуществляется по наличию дров, тарифами на электричество, степенью лени заказчика, температурой наружного воздуха и просто желанием поэкспериментировать. А размытое потому что такая обвязка позволяет не только переключаться между режимами. Т.е. ничего не помешает в теплый период года при помощи твердотопливного котла нагреть буферную емкость отходами от летней стройки и использовать ее для периодической загрузки бойлера косвенного нагрева (дней на 5 должно хватить). Проще говоря котлы и емкость могут работать между собой в любых комбинациях.

Отдельного упоминания стоят материалы обвязки оборудования: железные трубы, латунные отводы и тройники, никелированные краны – металл на дереве тешит эстетические амбиции и монтажника и заказчика. Сделали – стоим и любуемся. Жаль, что по-хорошему все это надо изолировать, чтобы пребывание в котельной не походило на принятие банных процедур.

Посмотреть эту публикацию в Instagram

Публикация от Магазин “ПЕЧКiН” в Новополоцке (@pechkin.novopolotsk)

Котлы отопления для дома: твердотопливные и электрические

Как правильно установить и подключить электрокотел к системе отопления и электрической сети, чтобы гарантировать надежную и эффективную эксплуатацию оборудования. Последовательность установки и схемы подключения электрического котла к отоплению дома.

Постоянное увеличение стоимость услуг централизованного обогрева вынуждает большинство жителей городских многоэтажек искать другие более экономичные способа поддержания комфортабельного микроклимата в своих жилищах. Эффективная альтернатива – переход на автономное отопление квартиры.

Неправильный подбор мощности твердотопливного котла – первая из самых распространенных ошибок непосвященного покупателя. Это происходит в случае, если человек принимает решение исходя из стереотипа “чем больше мощность котла, тем лучше”.

Выбрать твердотопливный котел в Украине сейчас не просто. Более 100 украинских и европейских производителей представляют самую разную продукцию на рынке. Разобраться во множестве видов и моделей не легко. Рейтинг котлов мы не составляли, но несколько наших советов помогут вам выбрать наиболее подходящий вариант на нашем сайте.

Как произвести монтаж системы отопления для частного дома. Чтобы получить теплый дом, требуется провести ряд технических мероприятий от составления проекта системы отопления до её запуска в работу.

Чтобы определить сколько дров понадобится дровяному котлу для работы, нужно посчитать расход топлива и количество потерь тепла отапливаемым помещением в единицу времени.

Очередное повышение тарифов на энергоносители заставляет практически каждого хозяина задуматься над вопросом установки более экономичного вида отопления.

Как выбрать оптимальный источник тепла и что нужно учесть при установке новой системы отопления.

Быстро, и экономично установить отопление большой площади, производственного назначения поможет булерьян. Идеальное решение для обогрева СТО, автосалонов, складов – там, где установка радиаторного отопления не целесообразна.

Использование электрического котла для отопления оценивается неоднозначно с точки зрения рациональности. Но в некоторых случаях, это  один из лучших вариантов.

Твердотопливный котел длительного горения для частного дома устанавливают в том случае, если нужно иметь отопительную систему без газа и в то же время тратить на отопление минимум времени и сил.

Отопить дом площадью 100 м², можно различными способами: газом, твердым топливом, электрическим котлом или тепловым насосом. Каждый из этих способов имеет свои достоинства и недостатки. Сравним варианты.

Пеллетное отопление – максимально автоматизированный вид твердотопливного отопления. С чем же придется столкнуться при установке и эксплуатации пеллетного котла.

К рассмотрению пиролизных котлов нас привел поиск методов эффективного и комфортного отопления в условиях топливного кризиса в Украине. Газогенераторные установки, которые работают на дровах, являются альтернативой как газовому отоплению, так и угольному.

Котел отопления на дровах является одной из разновидностей твердотопливных агрегатов для отопления, наряду с угольными, универсальными и пиролизными установками. Различий по назначению эти виды не имеют – все применяются для отопления жилых и производственных помещений, в соответствии с мощностью.

Отличаются условиями эксплуатации.

Отопить дом площадью 70 м², можно используя газ, дрова, уголь, пеллеты, дровяные или торфяные брикеты, электрический котел или тепловой насос. Что нужно предусмотреть заранее.

Как отопить дачу электрическим котлом: правильный подбор модели и функционала котла

Электрокотлы для отопления дома или квартиры устанавливают в качестве альтернативы газу, как источнику тепла. Как правильно выбрать нужную модель электрокотла с оптимальными техническими параметрами.

Время горения одной закладки дров в котле зависит от объема загруженного топлива и его теплоотдачи. Теплотворная способность древесины зависит от её плотности. Чем больше плотность древесины, тем больше тепла она выделяет при сгорании.

Экологично чистые овощи и фрукты, душистая зелень в любую пору года стали реальностью в нашей жизни. Как обеспечить тепло растениям в теплице, чтобы применять меньше нитратов для их роста? Ведь это не только натуральные продукты, но и значительная экономия средств фермера на удобрениях.

При покупке оборудования для системы отопления владелец должен сначала выбрать отопительный котел для дома таким образом, чтобы и не переплатить и обеспечить максимальную эффективность. Как правильно выбрать котел отопления.

Газогенераторные пиролизные котлы – одна из разновидностей твердотопливных. В чем их принципиальные отличия и в каких случаях купить пиролизный котел – лучшее решение.

Купили котел на твердом топливе. Теперь его нужно установить. Следующая по важности составляющая при организации обогрева здания – установка дымовой трубы, отводящей отработанные газы и сажу наружу. Правильный выбор и установка дымоотвода прямо влияет на продуктивность системы в целом.

Два варианта котлов: газовые и электрические. Не предусматривают крупных капиталовложений на этапе установки. Они просты в обслуживании. Какой из них выбрать?

Теплые полы становятся все более распространенным вариантом отопления жилых домов. Этот способ обогрева экономичен и надежен. Теплый пол можно подключать к любому источнику тепла. Рассмотрим особенности правильного подключения теплых полов в системе с твердотопливным котлом.

Как правильно выбрать оптимальную модель котла Тенко, чтобы получить все необходимые функции и при этом не переплатить за излишества.

Сравнительный обзор моделей электрических котлов Тенко.

Одним из неприятных сюрпризов для новичков при обслуживании твердотопливных котлов является появление конденсата на металлических поверхностях котла. Ниже несколько рекомендаций, как можно бороться с проблемой образования конденсата.

В Украине по итогам продаж теплогенерирующих установок за 2013-2016 годы твёрдотопливные котлы занимают 70% рынка. На долю газовых приходится 20% продаж. В Днепропетровской области было продано 7% котлов от общего объема. Больше только в Киевской области – 14%. …

Радиаторы в системах с буфером ⋆ Система REGULUS

Что такое буфер центрального отопления?

В последнее время в отоплении наблюдается тенденция к диверсификации источников тепла в системах отопления. Отопительные системы часто оснащены двумя или более источниками тепла, т.е. газовый котел и твердотопливный котел, газовый котел и камин, электрический котел, камин и солнечные панели. Пользователи таких систем могут маневрировать источниками тепла в зависимости от изменения эксплуатационных расходов, наличия топлива, времени года, потребности в отоплении по отношению к потребности в горячей воде, возможностей обращения и т. д. Проблемой использования таких сложных систем является их конфигурация.

Независимо от активного в данный момент источника тепла система должна обеспечивать оптимальный тепловой эффект. Эта задача является сложной, поскольку разные источники тепла предъявляют разные требования к системе и ее работе. Котлы центрального отопления часто выбираются с излишком по отношению к средним требованиям. Внешняя расчетная температура для зоны III в Польше составляет -20°С, а среднесуточная температура в отопительный период составляет ок. 3-4 градуса С. это приводит к работе котла ниже оптимальных параметров, что вызывает его ускоренный износ.

Такое устройство, как накопительный (буферный) бак является лучшим решением для оптимизации работы системы центрального отопления, а также для подключения нескольких источников тепла в один поток



В польском климате с мягкими зимами, при резких перепадах температуры особенно целесообразно использование систем с буферной емкостью. Это обеспечивает более экономичный и комфортный способ поддержания желаемой температуры. Буферный бак заряжается при наличии избыточной энергии в контуре котла/системы центрального отопления и опорожняется при повышенном спросе на тепловую энергию. Время, когда тепло эффективно вырабатывается, отделено от времени, когда оно используется. Тепло используется в точном количестве в момент фактического спроса. Буферный бак, правильно подобранный для данного здания и его нужд, может «заряжаться» от любого источника тепла, работающего на своих оптимальных параметрах. С другой стороны, система отопления извлекает тепло из буферного бака, когда есть потребность в тепле в помещении или в горячей воде 9.0005

Буферный бак является хорошим вариантом, когда :

• вы планируете установить систему отопления/горячего водоснабжения, питаемую от различных источников тепла;
• вы произвели улучшение тепловых характеристик своего дома без замены источника тепла, у нас есть котел центрального отопления мощностью, превышающей потребность здания в тепле;
• источник тепла – котел на твердом топливе, таком как древесина, солома или уголь;
• система оснащена котлом, работающим от электричества – по ночному тарифу.

Применение буферной емкости с твердотопливными котлами (дополнительно выполняет роль гидромуфты) позволяет:

• эксплуатировать котел с максимальной эффективностью;
• использовать трубы меньшего диаметра в системах с питанием от твердотопливных котлов;
• свободно используйте трубы типа ALU-PEX в вашей системе центрального отопления «после буферного резервуара»;
• ограничить частоту использования котла;
• время от времени запускайте котел в переходные периоды с полным тепловым комфортом.

В системе центрального отопления буферный бак аккумулирует тепло, и его задачей является обеспечение теплом отдельных отопительных приборов в здании. Буферный резервуар может «заряжаться» от различных источников и их комбинаций. Например:

– котел центрального отопления на твердом топливе

– солнечные панели

– камин

– электрический котел (2-й тариф)

– тепловой насос (например, воздух-вода)

Преимущество буферного бака заключается в том, что он забирает тепло вне зависимости от текущей потребности здания, когда оно наиболее дешевое (от солнечных батарей – днем, от электрокотла – при 2-м тарифе, от теплового насоса – при температуре выше 0 град.

С) либо при оптимальных рабочих параметрах источника (от твердотопливного котла – при более выгодной для котла и экономичной высокой производительности, от камина – при его использовании). С теплом, хранящимся в буферном баке, вы можете использовать его, когда в здании возникнет потребность в нем. Время работы между последующими загрузками буферной емкости зависит от ее тепловой емкости и точности сбора от нее тепла. Теплоемкость буферного резервуара зависит от его размера и типа используемого реагента. Она должна соответствовать мощности источников тепла и потребности здания в тепле.

Выбор буферного бака
Чтобы система с буферным баком работала с максимальным эффектом, должны быть выполнены несколько условий:

• Система с буферным баком должна быть правильно сконфигурирована и спроектирована.
• Размер буферного бака должен быть правильно подобран для здания и котла.
• Буферный резервуар должен хранить воду максимально возможной температуры.
• Буферный резервуар должен быть хорошо изолирован и размещен в помещении, ограничивающем потери тепла, или таком, в котором тепло, потерянное буферным резервуаром, остается в здании.
• Система центрального отопления должна быть правильно отрегулирована гидравлически.
• Система центрального отопления, питаемая от буферного резервуара, должна быть очень хорошо управляемой (низкая тепловая инерция)
• Используемые в системе радиаторы должны эффективно работать в широком диапазоне температур отопительной воды.

Расположение буферного бака можно определить на основе общих решений, принимая во внимание влияние местоположения бака на потери тепла, аккумулированного через изоляцию. Его объем можно определить по формуле:

VSP = 15 TB * QN [1-0,30 QH/QMIN]

где:

VSP – объем буферной емкости [дм³]

TB – время горения [ч]

QN – номинальная мощность котла выход [кВт]

QH – тепловая нагрузка здания [кВт]

QMIN – минимальная тепловая мощность [кВт]

Для средних условий эксплуатации и средних размеров системы центрального отопления и котла объем буферной емкости должен быть в пределах от 500 до 1500 дм³. Наиболее упрощенный выбор определяется по формуле:  VSP = 40 QN

Эффективность системы с буферным баком

Буферный бак в системе центрального отопления является очень удобным и универсальным устройством, которое может эффективно работать с любым источником тепла. Иначе обстоит дело с «разгрузкой» буферной емкости. Важно, чтобы тепло, хранящееся в буферном баке, сохранялось как можно дольше. Большое значение для эффективности системы отопления с накопительным баком имеет соотношение между объемом (инерцией) накопительного бака и объемом (инерцией) системы с радиаторами. Система с малым объемом теплоносителя, оснащенная радиаторами, работающими в высоком диапазоне температур, лучше всего подходит для нужд системы центрального отопления в качестве излучателя тепла, получаемого от буферной емкости. Низкоинерционная система при правильном управлении очень точно собирает и дозирует тепло. В результате одной «зарядки» буферной емкости хватает на длительный срок эксплуатации.

При отборе тепла из буферного бака температура теплоносителя снижается. Поэтому системе нужны радиаторы, которые будут эффективно работать при разных параметрах. Этим условиям отвечают радиаторы системы REGULUS®, которые характеризуются очень малым собственным весом, объемом воды (инерционность) и очень большой площадью рассеивания тепла (эффективная работа в большом диапазоне температур подачи).

В свете вышеизложенного оптимальным решением является:

• Подключение нескольких источников тепла: экономичный – солнечные батареи, твердотопливный котел, тепловой насос или камин, удобный и практичный – газовый котел, электрический котел
• Хранение полученного таким образом тепла в хорошо изолированном буферном резервуаре (или группе буферных резервуаров)
• Распределение тепла от буферной емкости на нужды центрального отопления через правильно спроектированную, построенную и отрегулированную систему, оснащенную радиаторами, оптимизированными для этой системы
• Дополнительное тепло из буферного бака можно использовать для ГВС.

REGULUS – НОВЫЙ ВЗГЛЯД НА СИСТЕМУ ЦЕНТРАЛЬНОГО ОТОПЛЕНИЯ

Радиаторная схема с большим общим весом значительно менее экономична в эксплуатации по сравнению с радиаторами с небольшим весом. Эксперименты и расчеты показывают, что оптимальное расположение следующее:

• котел на твердом топливе (или система источников тепла) + буферный бак (баки) система со значительной (переменной в случае нескольких баков) общей массой с функцией производства и аккумулирования выработанного тепла энергия.
• конечный тепловой буфер  здание, аккумулирующее тепло (хорошо изолированное) с его оборудованием, и эти промежуточные буферы.
• Быстрореагирующая система, оснащенная радиаторами с небольшим общим весом – напр. REGULUS®-система  – получение оптимального количества тепла от первой системы и дозирование тепла в помещения в соответствии с их потребностью, т. е. тепловой баланс

Радиаторы Regulus, по сравнению с системой радиаторов с большим весом, достигают своей полной номинальной мощности намного быстрее и с меньшими затратами начального расхода энергии. Они начинают свою эффективную работу гораздо быстрее. Точно так же при опорожнении буферного бака и понижении температуры воды большим преимуществом радиаторов Regulus является их очень большая поверхность нагрева. Кроме того, материалы — медь и алюминий — являются очень хорошими проводниками тепла и заставляют интенсивно работать всю поверхность радиатора. Как только достигается желаемая пользователем температура, радиаторы быстро прекращают нагрев – без излишней инерции.

Избыточное тепло аккумулируется в хорошо изолированных резервуарах для буферной воды, которые нагревают горячую воду для бытовых нужд и, при необходимости, точно дозируют ее для отопления. Поэтому очень важно, чтобы теплопотери из бака были сведены к минимуму, а теплопотери оставались внутри здания.

Чем расширена система отопления, тем заметнее положительный экономический эффект от использования радиаторов Regulus – радиаторов с малым общим весом. Например:
Система, состоящая из 50 радиаторов Regulus – вес системы = радиаторы – 350 кг, вес воды – 35 кг – всего = 385 кг
Система из 50 панельных радиаторов одинаковой мощности – вес системы = радиаторы – 2165 кг, вес воды – 345 кг – всего = 2510 кг
Система из 50 трубчатых радиаторов – старый тип – вес системы = радиаторы – 3750 кг, вес воды – 1000 кг – всего = 4750 кг

Огромная разница тепловой инерции отдельных систем сильно влияет на их эффективность – и эксплуатационные расходы. Точность, обеспечивающая тепловой комфорт, и высокая экономичность в эксплуатации – особенность системы радиаторов с малым весом..

Преимущества системы с буферным баком центрального отопления .

Буферный бак центрального отопления – очень хорошее решение для систем отопления как в новых, так и в модернизируемых зданиях. Он имеет ряд преимуществ, которые, как следствие, повышают комфорт и значительно снижают эксплуатационные расходы.

• Возможность снабжения систем центрального отопления и нагрева воды для бытовых нужд.
• Безопасное и эффективное объединение в единую систему источников тепла с разными рабочими характеристиками (высокоуправляемый современный газовый котел с твердотопливным котлом, который достаточно мягок и работает на разных параметрах).
• Эффективное использование нетрадиционных источников энергии (например, солнечные панели, тепловой насос) наряду с традиционными в отоплении и маневрирование ими в зависимости от погодных условий и потребностей здания.
• Безопасное и эффективное сочетание в единой системе камина с водяной рубашкой (работает в открытой системе) с более практичным газовым или электрическим котлом (работает в закрытой системе).
• Работа котла ЦО на оптимальных параметрах, избыточная энергия сохраняется для использования в случае необходимости

Преимущества системы отопления с буферной емкостью, использующей радиаторы системы REGULUS®

• Отделение оптимизированного сбора тепла от его точного распределения.
• Меньшая частота «зарядки» буферного бака в результате экономичной эксплуатации радиаторов системы REGULUS® (точный отбор тепла из буферного бака).
• Снижение частоты «зарядки» буферной емкости в результате эффективной работы радиаторов REGULUS®-системы по мере снижения температуры воды в буферной емкости (большая площадь рассеивания тепла и используемые материалы)
• Возможность «зарядки» буферной емкости низкотемпературными источниками (тепловой насос, солнечные батареи зимой) благодаря эффективной работе радиаторов системы REGULUS® при низких параметрах (большая площадь рассеивания тепла и высокая скорость рассеивания тепла – Cu + Ал).

Радиаторы системы REGULUS® могут успешно устанавливаться в системах центрального отопления, оборудованных буферным баком. В таких системах они проявляют преимущества как очень хорошие и эффективные теплораспределители. Они позволяют максимально использовать аккумулированное в буферной емкости тепло.
