Датчик движения для включения света: схема подключения датчика движения для дома, квартиры

Датчик применяется для включения освещения в темное время суток без использования выключателей. Светильник, умный такой, включается тогда, когда, как будто, нужно именно Вам. Преимущества применения таких устройств заключаются в удобстве управления освещением и экономии электроэнергии, то есть Вашего бюджета.

Это устройство с электронным инфракрасным или микроволновым датчиком, которое замыкает электрическую цепь светильника, если в контролируемой зоне происходит любое движение человека. Часто, в таком устройстве, есть и датчик освещенности – фотореле. Он необходим для того, что бы датчик движения работал тогда, когда это необходимо, то есть в темное время, а не круглые сутки.

Наибольшее распространение имеют инфракрасные датчики, микроволновые, обычно, встраиваются в светильники, они компактные и чувствительные, способны работать через тонкие препятствия, например, такие, как стекло светильника.

Светильник с датчиками движения и освещённости обычно располагается на улице, по ходу движения, от входной двери или ворот в ограде двора, до дома или на крыльце перед входной дверью. А так же в самом доме, в проходных местах, таких как лестницы или коридоры.

Вообще, существует четыре варианта монтажа: первый – это светильник и датчик без выключателей, принципиальная схема подключения:

Скачать принципиальную схему.

Второй – светильник с датчиком и одноклавишным выключателем для включения параллельно с датчиком, то есть, например, необходимо включить освещение перед входной дверью находясь в доме и для этого не нужно выходить и махать руками что бы сработал датчик, а требуется просто нажать клавишу. Но, для того чтобы светильник, как прежде, работал через датчик, необходимо отключить питание через выключатель: нажать на клавишу выключателя.

Скачать принципиальную схему светильника с датчиком и одноклавишным выключателем.

Монтажная схема расключения в распределительной коробке:

Скачать монтажную схему светильника с датчиком и одноклавишным выключателем.

Третий – тоже с одноклавишным выключателем, но для отключения питания всей схемы, то есть светильник и датчики выключаются:

Скачать принципиальную схему с одноклавишным выключателем для отключения питания всей схемы.

Скачать монтажную схему с одноклавишным выключателем для отключения питания всей схемы.

И четвёртый вариант с двухклавишным выключателем: одна клавиша включает светильник, как во втором варианте, вторая – отключает питание датчика и светильник работает только от выключателя. При таком подключении необходимо помнить или проверять как подключен светильник, то есть, какие клавиши нажаты или отключены.

Скачать принципиальную схему с двухклавишным выключателем.

Скачать монтажную схему с двухклавишным выключателем.

Далее будет рассматриваться второй вариант электромонтажа, как наиболее часто применяемый, в нём подразумевается последующий монтаж светильника с встроенным датчиком движения. Монтаж, лучше всего, проводить во время работ по электромонтажу всего дома. Весь процесс подключения можно рассмотреть на примере монтажа электропроводки и расключения отдельной распределительной коробки для такого светильника.

В первую очередь, как и при любых других электромонтажных работах, необходимо выполнить разметку. Затем просверлить глухое отверстие для распределительной коробки. После этого, проложить провод на выключатель. Вывести провод для светильника с датчиком движения перед входной дверью в дом и подвести провод питания.

Далее необходимо вставить все три провода в распределительную коробку и снять с них оболочку:

Приступить к расключению, сначала зачистить и скрутить вместе нулевые, синего цвета, жилы провода питания и светильника с датчиком:

После этого, зачистить и скрутить фазные жилы, белого цвета, проводов питания, выключателя и датчика:

Затем, зачистить и скрутить вместе вторую жилу провода на выключатель и оставшуюся, третью, жилу провода на светильник с датчиком:

Соединить жилы заземления:

Все концы скруток, обязательно, сварить при помощи точечной сварки, в результате получается монолитное соединение проводников:

Все соединения хорошо заизолировать и ровно уложить в коробку:

Закрыть крышкой, лучше всего с креплением шурупами:

Это один из четырёх возможных, по схемам подключения, вариантов монтажа датчика движения для включения освещения.

Похожие статьи

  1. Схема монтажа электропроводки.
  2. Прокладка проводов и кабелей электропроводки в квартире и частном доме.

Схемы подключения датчика движения | ehto.ru

Вступление

Задача датчиков движения, включать местное освещение на улице или в помещении при приближении или прохождении человека в зоне слежения датчика.

Схемы подключения датчика движения для освещения

Датчики движения для автоматического включения/выключения освещения работают от напряжения 220 Вольт. Для подключения на корпусе датчика есть клеммы подключения, чаще всего три клеммы. У датчиков, приспособленных для уличной установки, клеммы скрыты в корпусе.

Схема подключения датчика движения не отличается сложностью. Напряжение питания 220 Вольт подается на датчик, а светильник подключается к фазе и специальной клемме на датчике.

схемы подключения датчика движения

Датчик движения, включающие/выключающие свет при прохождении человека удобны, однако в некоторых случаях могут, мешать.

Например, поставили вы датчик на улице в редко посещаемом месте двора. К вам пришли гости и редко посещаемое место двора, стало проходным. Постоянное срабатывание датчика в этом случае будет неудобно. Отключить его просто так нельзя. Что делать?

В этом случае, чтобы убрать датчик освещения из схемы управления освещением, параллельно нужно поставить простой выключатель. Вот схема.

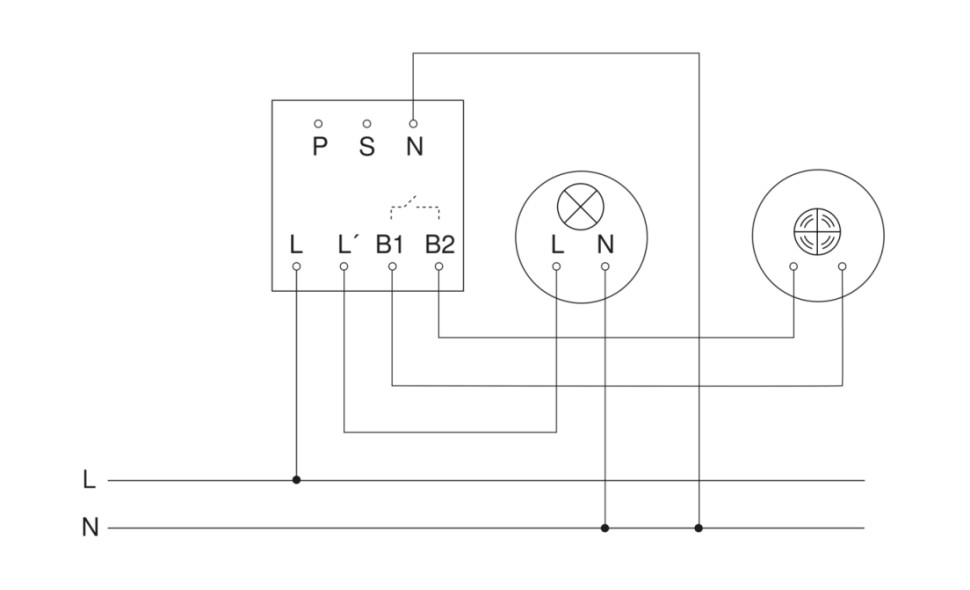

Если вы решили поставить два датчика освещения, используйте такую схему подключения. Напомню, питание от одной фазы 220 Вольт.

схемы подключения датчика движения

Практическое подключение датчиков движение

  • На практике датчики движения подключаются через распаячную коробку. К коробке подводятся кабель питания 220 В, кабель от датчика и кабель от выключателя если нужно. В коробке делается распайка по одной из приведенных выше схем. Распайку лучшеe сделать с помощью разъемов WAGO.
  • Для контроля работы датчика движения, его нужно сориентировать на планируемое место прохода людей.
    Между датчиком и объектами (пешеходами) не должно быть деревьев, преград.
  • Датчик движения не должен попадать под прямые лучи солнечного света и осадки, если датчик стоит на улице.
  • Наиболее часто встречаемые зоны контроля датчиков показаны на этом фото. Как видите, 12 метров это предельная дальность слежения датчика.

Более точную информацию о зонах действия датчика нужно смотреть в описании датчика при покупке. Там же вы найдете схему подключения конкретного датчика.

Вывод

Это все простейшие схема подключения датчика движения. Ничего особенного, но могут пригодиться.

©Ehto.ru

Еще статьи

Поделиться ссылкой:

Похожее

Схема правильного подключения датчика движения для освещения

Стремление человека к комфорту неизменно. Бытовые удобства создаются коммунальными службами, за что они берут соответствующую плату, а все остальное, что касается улучшения комфорта, люди делают сами. Когда в семье появляется маленький ребенок, каждый его поход в ванную комнату или туалет сопровождается просьбами включить свет, поэтому кто-то из родителей обязательно должен помочь. Выходы все находят разные, при этом многие решают подключить датчик движения к лампочке.

Что это за устройство?

Вы слышали о нем, может, даже не раз, но, скорее всего, вы не особо понимаете его предназначение и особенности. Подключение датчика движения для освещения позволяет автоматически включать свет в случае появления человека в поле его обзора. Можно описать принцип его действия в общих чертах. Когда на контролируемом участке отмечается появление активности, реле датчика движения замыкает электрическую цепь, за счет чего и происходит включение света. Выключение прибора осуществляется спустя некоторое время после исчезновения человека из поля зрения датчика, задается оно индивидуально.

IS-215

Перед тем как будет рассмотрена схема подключения датчика движения, необходимо сказать о том, какие модели можно использовать для таких целей. К примеру, хорошим вариантом может стать охранный датчик IS-215. Его стандартное питание – 12 Вольт с нормально замкнутой группой контактов. К нему можно подключить схему управления светом, которая потом будет установлена в интересующем помещении. В данном случае выбрана схема подключения датчика движения с довольно простым принципом действия: когда в зоне обзора имеется какая-то активность, происходит замыкание цепи, что приводит к включению осветительных приборов, соединенных с датчиком. Если движения нет, то цепь размыкается автоматически, отключая лампу.

Недостаток такого решения

Датчик работает хорошо. Если использовать его в уборной, то при входе туда происходит автоматическое включение освещения, а спустя минуту после ее покидания свет плавно гаснет. Недостаток в этом случае отмечается лишь один, но весьма существенный: если на протяжении минуты находиться в туалете неподвижно, свет гаснет, поэтому требуется хотя бы пошевелить рукой, чтобы продлить время. Слабый щелчок реле свидетельствует о том, что датчик засек движение.

ДД-008

Если вас пугает сложная схема подключения датчика движения, можно купить уже готовое устройство – ДД-008. Его особенность состоит в наличии пары шарниров, которые вращают датчик. Размещается такой прибор так, чтобы по максимуму охватывать помещение ванной комнаты.

Этот вариант датчика имеет регулировочные настройки: временной интервал отключения, чувствительность и уровень освещенности. Первый параметр предназначен для установки времени, в течение которого свет будет оставаться включенным с момента обнаружения движения. Его пределы составляют от десяти секунд до семи минут. Уровень освещенности зависит от времени суток. Если в светлое время суток датчик обнаруживает движение, но при этом в комнате достаточно естественного освещения, он не срабатывает. В этом есть логика. Ведь днем в хорошо освещенном помещении свет включать не нужно. Чувствительность – это еще одна регулировочная настройка. Чем этот параметр выше, тем быстрее срабатывает датчик.

Проблемы эксплуатации

Спустя неделю у многих такая схема подключения датчика движения для освещения, как описано выше, может дать сбой. Устройство может сгореть, так же как и лампа накаливания, используемая в плафоне. Обычно сгорает тиристор в управляющей схеме. Дело в том, что для подключения датчика неуместно использовать разрядные лампы. Из-за перегорания нити накала осветительной лампы происходит скачок тока, который аналогичен короткому замыканию. Если в цепи нагрузки больше нет никаких дополнительных предохранителей, это приводит к утрате тиристора.

Можно унифицировать схему управления светом для любых ламп. Удобна релейная схема, но нет смысла самостоятельно разрабатывать ее, можно купить готовое решение, а именно датчик ДД-009. Схема подключения датчика движения предполагает обязательное использование устройств защиты в виде предохранителей, иначе производителем не гарантируется надежность работы. Некоторые устанавливают непосредственно в корпус устройства и сам предохранитель, и неоновую лампу. ДД-009 отличается от ДД-008 наличием только пары настроек – длительность задержки выключения света и чувствительность. Для уборной комнаты такого набора вполне хватает.

На данный момент в продаже имеется настолько обширный ассортимент датчиков движения, что просто нет смысла паять схемы управления светом. А такое приобретение решает довольно важную задачу – никому не потребуется постоянно заботиться о включении и выключении света в ванной и туалете.

Что предлагает рынок?

Рынок предлагает огромное разнообразие датчиков движения. Для каждой определенной задачи имеется отдельный вид. К примеру, некоторые устройства лучше устанавливать в коридор или иное помещение, через которое часто проходят, но не задерживаются там. Датчиком детектируется движение, а время задержки света включенным сохраняется минимальным. В ванную или туалет такой прибор устанавливать категорически нельзя, иначе для постоянного освещения в комнате потребуется совершать какие-то движения. Именно поэтому так важно заглянуть в паспорт устройства, чтобы изучить его характеристики перед применением в каждом отдельном случае. В качестве основного параметра, на который нужно ориентироваться, можно назвать длительность задержки выключения света после прекращения движения в комнате.

Где установить?

Подключение датчика движения к лампочке должно производиться в зависимости от параметров комнаты и расположения дверей. Тут есть одно важное правило: прибор хорошо реагирует на любые движения, но только не на прямое приближение или отдаление от него. Именно поэтому устанавливать его правильнее всего на потолке либо на стене сбоку. Он обязательно должен захватывать своим полем зрения открывающуюся дверь, тогда будет срабатывать раньше, чем человек зайдет в комнату.

Закрытое помещение

Можно рассмотреть случай, когда необходимо устанавливать датчик в коридоре с несколькими дверями и без окон. В этом случае отсутствие оконных проемов даже удобно, так как нет необходимости в настройке разных уровней освещенности. Вполне уместен датчик, срабатывающий при каждом движении в коридоре вне зависимости от времени суток. Если с каждой стороны имеется по одной двери, то задача немного усложняется, так как требуется одновременный контроль их всех, чтобы вошедший в коридор человек не попал в темноту.

Например, схема подключения датчика движения Legrand предполагает его установку в углу помещения, так как у него обзор составляет 120 градусов. В середине стены его не стоит монтировать, так как это приведет к потере одной двери из поля зрения. В этом случае при открытии трех дверей свет будет включаться сразу, а для четвертой будет отмечаться некоторое запаздывание.

Лестничная клетка

Освещение лестничной клетки осуществляется за счет того, что датчик монтируется на стене или потолке над лестницей так, чтобы весь лестничный пролет оказался в зоне его охвата. Осветительные приборы должны крепиться аналогичным образом. Для освещения в этом случае период можно установить небольшой – 1-3 минуты, этого будет вполне достаточно.

Сейчас популярны устройства компании IEK. Схема подключения датчика движения IEK предполагает установку определенных параметров для него. Чувствительность должна быть при отсутствии света максимальной, а при каком-то уровне освещения – средней или минимальной. Многоэтажный дом требует особого плана освещения. Если в здании три этажа, то требуется два датчика, если четыре – три датчика. При фиксировании передвижения на каком-то участке лестницы весь путь для человека будет освещен соответствующим прибором. Вы сможете спускаться и подниматься по полностью освещенной лестнице.

Подсобные помещения

В помещениях подсобного назначения или в кладовых комнатах схема подключения датчика движения предполагает его установку над входной дверью либо немного сбоку, все зависит от того, какой планировкой отличается конкретное помещение. Настроить устройство необходимо так, чтобы интервал выключения света был максимальным, а порог срабатывания должен подбираться в зависимости от постоянного уровня освещенности. Когда человек появляется в помещении, датчик срабатывает, и свет будет гореть 10-15 минут. Если человеку нужно больше времени, то можно взмахнуть рукой, чтобы свет и дальше продолжал гореть. При наличии в помещении стеллажей или его разделении на несколько комнат используется схема подключения двух датчиков движения либо большего их количества. При правильной установке детекторов удобство для человека, находящегося в помещении, будет максимальным.

Уличное освещение автомобильной стоянки

Подключение датчика движения к прожектору уместно для освещения больших пространств на улице. Подбор прожектора осуществляется в зависимости от необходимой мощности, то есть той яркости освещения, которая нужна, а закреплять его следует на достаточной высоте вблизи автомобильной стоянки. Чувствительность датчика должна быть средней или минимальной, что исключает включение света в дневное время суток. А время работы должно быть максимальным, то есть 10-15 минут в зависимости от конкретной модели. Если на территории стоянки будет зафиксировано движение, то прожектор включится на 10-15 минут. Применение такого датчика приносит дополнительную пользу в виде отпугивания нежелательных гостей, которые зашли на стоянку, ведь резко включившийся яркий свет спугнет злоумышленников.

Особенности установки

Подключение датчика движения к лампочке необходимо производить так, чтобы линза Френеля – основной элемент этого прибора – была свободна от различных предметов, способных перекрыть обзор. Для датчика движения угол обзора – это основная характеристика. Линзы Френеля представляют собой тисненые пленки или листы, которые размещены по окружности. Под их контролем находится веерное разделение области наблюдения. Этими линзами осуществляется прием, фокусировка и изменение инфракрасных лучей, включающих сенсор, находящийся в глубине прибора. Если потребуется, можно ограничить радиус наблюдения линзы за счет того, что отдельные сегменты «веера» будут закрыты изоляционной лентой или самоклейкой.

Именно так работает датчик движения инфракрасный. Схема подключения в данном случае выбирается в зависимости от поставленных задач. Можно рассмотреть несколько наиболее удобных вариантов.

Подключение устройства

Схема подключения охранного датчика движения, как и осветительного, обычно изображена непосредственно на корпусе прибора. Из самого устройства выходит три провода, которые подключаются к переходной распределительной коробке. Цвета проводов – синий, коричневый и красный. Они могут быть и иными, но схема подключения датчика движения традиционно приводится для проводов вышеуказанных цветов.

Вполне возможно, что вам пригодится и оставленный контрольный выключатель, который будет работать параллельно с датчиком. Это часто нужно в помещениях, где иногда требуется удерживать свет включенным довольно длительное время. При этом выключатель будет находиться в положении «вкл», тогда свет будет гореть непрерывно. В противном случае он будет загораться только от срабатывания устройства.

Выводы

Подключение двух датчиков движения тоже является довольно сложной задачей, так как их необходимо соединить в цепь с одним осветительным прибором. Когда все работы по установке будут завершены, необходимо проверить работу устройства. Если свет в помещении включается сразу же после вашего входа туда, то настройки вы произвели правильно.

Теперь вам известно, как осуществляется подключение датчика движения для освещения. Всего доброго!

Датчик движения для включения света схема подключения. Датчик движения для включения света – устройство, принцип работы, схемы подключения. Возможности использования датчиков движения

Датчик движения LX-02

В данной статье рассмотрена схема датчика движения LX-02 (SEN15) производства китайской фирмы Camelion, а также схема его подключения. В этой линейке есть ещё две модели датчиков:

LX-01 , который отличается от двух других отсутствием регулятора освещенности, и LX-03 , который отличается повышенной выходной мощностью (до 3 кВт) за счет применения более мощного реле на выходе.

Существует также и датчик LXP-02. Отличия от LX-02 существенные – и в конструкции, и в схемотехнике. Но только, конечно, не в принципе действия.

В конце статьи будет приведена инструкция к данным датчикам движения.

Устройство датчика движения

Конструкция датчика содержит две части – неподвижную, которая крепится к поверхности, и подвижную. Подвижная часть имеет две степени свободы и может поворачиваться на 30-40 0 в горизонтальной и вертикальной плоскостях.

В разобранном виде датчик движения LX-02 выглядит вот так:

Вид плат со стороны деталей

Вид с обратной стороны (со стороны пайки деталей):

В устройстве применяются основные детали:

  • микросхема – LM324, это четыре операционных усилителя в одном корпусе. Даташит можно скачать здесь: / , pdf, 134.11 kB, скачан: 2946 раз./
  • датчик движения – PIR D203S или 1VY7015
  • транзистор типа S9013 – биполярный средней мощности. Даташит можно скачать здесь: / , pdf, 62.29 kB, скачан: 1496 раз./
  • реле SHD-24VDC-F-A.

Со стороны ключа микросхемы – регулировка освещенности, рядом – регулировка времени включения.

Схемы датчиков движения

Схема датчика выглядит примерно так.

Вот ещё подобная схема, но более простая. Это схема охранного датчика. Выражаю благодарность источнику – www. guarda.ru.

Датчик движения. Схема 2

В различных моделях датчика схема может незначительно изменяться, но принцип работы один. Коротко его можно описать так.

Сигнал с пиродатчика (чаще всего применяется 1vy7015) поступает на усилитель, далее работает компаратор, с выхода которого сигнал через транзистор идет на катушку реле. Реле своими контактами включает-выключает нагрузку.

4 микросхемы, изображенные на схеме, не должны вводить в заблуждение – на самом деле, это одна микросхема, в корпусе которой 4 операционных усилителя с общим питанием.

Третья схема приведена в конце статьи.

Подключение датчика движения

Для подключения датчика движения нужно чуть больше навыков, чем для подключения обычного выключателя. Перепутав выводы датчика, можно сжечь и сам датчик, и электропроводку. Особенно, если она .

У меня такое было, когда в инструкции были указаны одни цвета проводов, а реально – другие.

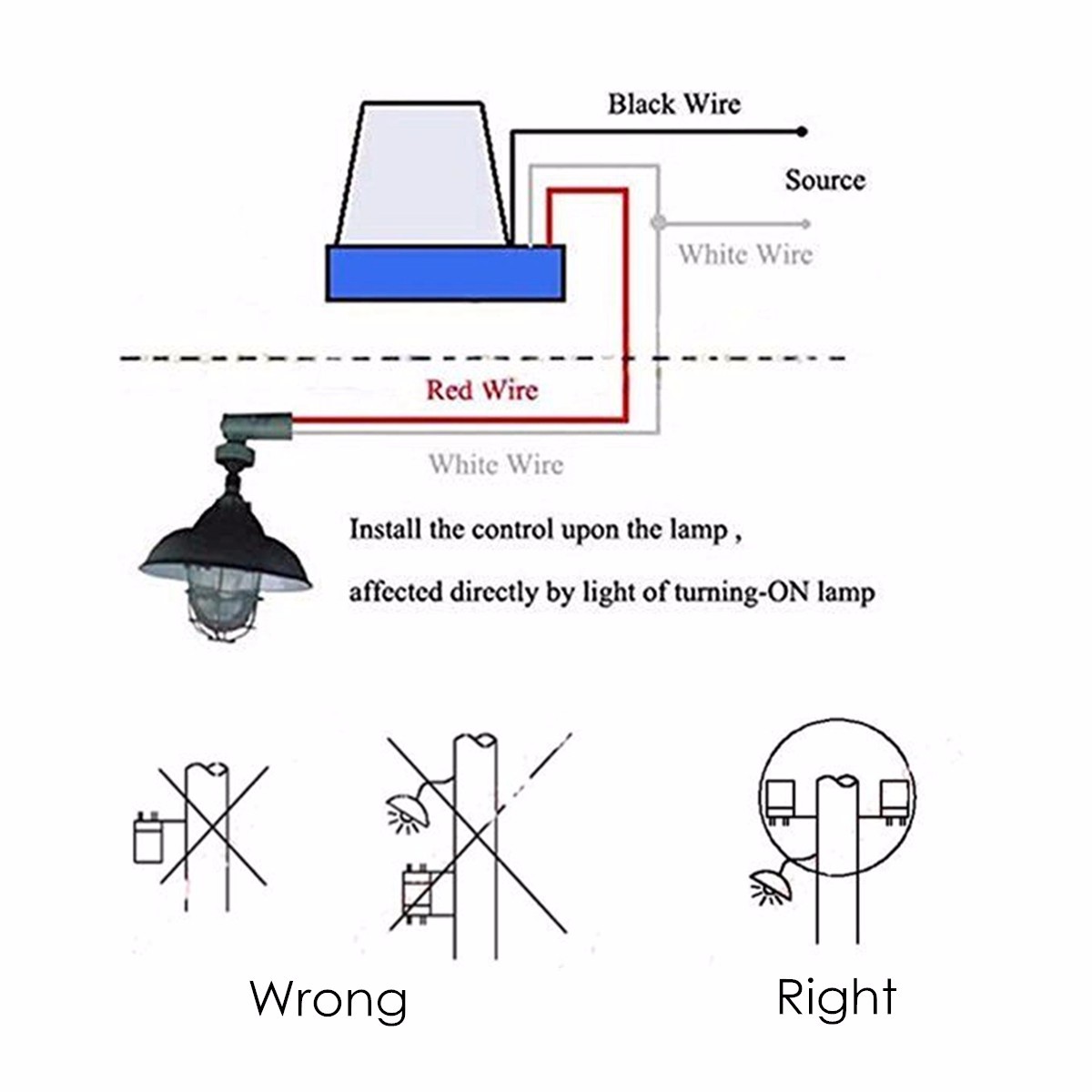

Датчик движения и (фотореле, или сумеречное реле) подключаются совершенно одинаково, поэтому на схеме ниже источником воздействия указан свет.

Выводы для подключения датчика движения и датчика освещения

Как видно, данная схема подключения не отличается от схемы включения лампочки через обычный выключатель. Разница только в том, что при подключении участвует ещё и нулевой провод, и в том, что на выключатель воздействует человеческая рука, а на датчик – движение или свет.

Как подключить датчик движения, показано также на схеме в инструкции (ниже).

На схеме указаны и цвета проводов. Также обозначения выводов обычно выштампованы на корпусе около каждого вывода.

Цвет выводов для подключения датчика LX:

  • коричневый (черный) – вход фазы (для включения освещения и питания внутренней схемы)
  • голубой (зеленый, синий) – ноль для питания электронной схемы датчика, для питания освещения не используется.
  • красный – выход фазы (подключение нагрузки)

Нагрузка (лампочка) подключается к нулю и выходу.

Стоит отметить, что такая цветовая маркировка не является обязательной для производителя. Даже у одного производителя одинаковые выводы могут иметь разные цвета проводов. Поэтому надо обращаться к инструкции, а в случае сомнений – разбирать датчик и смотреть подключение проводов на плате.

Поскольку в данной статье рассмотрена модель LX-02 (SEN15), инструкция на этот датчик приведена ниже.

Инструкция к датчику движения LX-02

Вот в принципе и всё, что я хотел рассказать про устройство и схему датчика движения .

Кстати, у меня есть ещё несколько статей касательно этой темы:

  • на больших площадях
  • Различные

Тема ремонта датчика раскрыта в статье Пошаговое руководство. Там же приведена и рассмотрена схема датчика движения на специализированной микросхеме LP8072C.

Ещё одна схема датчика

Читатель Александр из г. Королев в декабре 2014 г. прислал ещё одну схему датчика движения, которую срисовал с платы собственноручно. Фото также прилагается.

А вот осциллограммы, поясняющие работу схемы:

Осциллограмма 1 работы схемы датчика

Осциллограмма 2 работы датчика движения

Для удобства и безопасности человека придуманы датчики движения, которые реагируют на появление или присутствие человека в зоне их действия. При появлении человека в зоне охвата датчика срабатывает автоматика, и приводится в действие любое подключенное к нему электрооборудование, например, включается освещение, система звукового оповещения, сигнализация.

На фотографии изображен датчик движения, на примере установки которого, я продемонстрирую, как правильно его подключить к электрической проводке для автоматического включения светильника при входе в помещение.

Внешний вид датчик движения представляет собой пластмассовую коробку прямоугольной или круглой формы с окном, закрытым матовой пластмассовой пленкой, представляющую собой линзу Френеля. Через это окно с помощью инфракрасных волн и осуществляется слежение за появлением человека в зоне контроля. Материал, из которого сделана линза Френеля нежный, и при монтаже и эксплуатации датчика движения необходимо соблюдать осторожность, чтобы случайно не повредить линзу.

Прежде, чем устанавливать датчик движения, нужно выбрать подходящий для решения поставленной задачи исходя из размеров помещения и условий пребывания в нем людей и животных.

Выбор модели датчика движения для дома

По способу определения появления человека в зоне контроля датчики движения бывают активные и пассивные.

Активные работают, как радар или эхолот. Излучают сигнал и анализируют его отражение. Если расстояние, которое проходит сигнал от датчика до препятствия и обратно изменилось, то он срабатывает. Пассивные датчики просто улавливают тепло, излучаемое человеком. Есть и комбинированные, в которых совмещены активные и пассивные способы контроля.

Активные датчики работают в ультразвуковом или в диапазоне высоких радиочастотах. Ультразвуковой диапазон лежит в пределах 20000 Гц, человек такой звук не слышит, а вот собаки, кошки и другие животные слышат и начинают вести себя беспокойно. Если в доме есть живность, то датчики движения, работающие в ультразвуковом диапазоне применять не допустимо.

Активные датчики движения, работающие на высоких радиочастотах не «замечают» препятствий в виде стен, мебели, и определяют только перемещение предметов. При неправильной установке могут реагировать даже на раскачивание деревьев за окном или передвижением людей в соседней квартире, вызывая ложные срабатывания. К тому же они самые дорогие.

Для управления включением освещения в квартире лучше всего подойдут пассивные инфракрасные датчики движения, реагирующие на тепло, излучаемое человеческим телом. Поэтому этот тип является самым распространенным.

Еще следует обратить внимание на горизонтальный и вертикальный углы обнаружения датчика движения и дальность. Обычно зона обнаружения для датчиков движения, предназначенных для установки на потолок составляет 360° в форме круга. Датчики движения, предназначенные для установки на стенах, обычно имеют угол обнаружения по горизонтали 180°, а по вертикали около 20°.


На чертеже синими линиями обозначен контур помещения, а фигура, образованная красными линиями, является зоной обнаружения датчика движения. Как видно, зона обнаружения не охватывает весь объем помещения, поэтому при выборе места установки зона обнаружения является определяющим критерием.

Дальность обнаружения датчиков движения обычно ограничена 12 метрами, чего для домашнего применения вполне достаточно. Если помещение больших размеров, имеет не прямоугольную форму или многоэтажное, например, как подъезд в доме, то в таком случае для обнаружения присутствия человека по всей площади, устанавливается несколько устройств.

По конструкции датчики движения бывают подвижные и неподвижные. Устройство подвижных позволяет изменять зону обнаружения, двигая датчик относительно основания в горизонтальном и вертикальном направлениях.

Как видите, в данном датчике движения предусмотрена возможность изменения положения его головки, благодаря чему, после монтажа его на стене можно в небольших пределах изменять зону контроля.

Выбор места установки


датчика движения включения света

Перед установкой датчика движения, для надежного его срабатывания и исключения ложных, требуется ответственно подойти к выбору места установки. Нужно не только обеспечить необходимую зону обнаружения, но и защитить датчик движения от влияния внешних, вызывающих ложные срабатывания или блокирующих срабатывание датчика факторов и учесть необходимость подключения его к электропроводке.

Не рекомендуется устанавливать датчики движения рядом с радиаторами электрического и центрального отопления и труб, подводящих горячую воду, в непосредственной близости с кондиционерами, рядом с тепловыми и излучающими электромагнитные помехи электроприборами.

Даже если учесть все рекомендации и разобраться в технических характеристиках, теоретически правильно выбрать наилучшее место для установки, не имея практики, сложно. Поэтому целесообразно, перед выполнением электромонтажных работ провести небольшие исследования.

Обозначение выводов датчика движения

Датчик движения внутри имеет электронную схему и для того, чтобы она заработала необходимо его подключить к питающему напряжению. Обычно датчики движения рассчитаны для подключения непосредственно к бытовой электросети напряжением 220 В, кроме радио датчиков, которые питаются от установленной внутри батарейки. Схема подключения в обязательном порядке имеется на корпусе, обычно рядом с клеммной колодкой для подключения. В данной модели датчика движения маркировка выполнена непосредственно на его корпусе тиснением пластмассы.

Чтобы датчик движения начал работать, достаточно подать питающее напряжение на выводы его клеммной колодки L и N. Для подключения его к электросети нужно взять отрезок двойного провода, с одной стороны установить на него вилку , а второй конец, не забыв снять изоляцию , подключить к клеммам L и N клеммной колодки. Фазировка подключения проводов, в данном случае, значения не имеет. Более того, если Вы допустите ошибку и подключите провода неправильно, то ничего плохого не произойдет, датчик движения просто не будет работать. При этом мигающий индикатор включения датчика движения светить не будет.


На фотографии, для наглядности, подключен короткий кусок провода. Длина провода должна обеспечить подключение датчика движения при выборе места установки к ближайшей розетке . Если куска провода достаточной длины нет, то можно воспользоваться удлинителем.

Обычно на датчиках движения установлен светодиод, индицирующий, в каком состоянии он находится. Если датчик подключен к питающей сети и находится в дежурном режиме, светодиод мигает с частотой приблизительно один раз в секунду. При срабатывании, частота мигания светодиода увеличивается, что позволяет без подключения нагрузки, при выборе места установки знать, сработал датчик или нет. Надо учесть, что некоторые типы датчиков движения после подключения к питающей сети становится готовыми к работе после некоторого времени, 15-30 секунд.

Назначение ручек регулировки параметров

На корпусе датчика движения имеются ручки для регулировки его параметров. В зависимости от модели и его назначения, ручек бывает от двух до четырех. Рядом с ручками обычно нанесено буквенное обозначение вида регулировки, картинка назначения регулировки и направление вращения ручки для изменения настройки. Поэтому, прежде, чем устанавливать датчик движения, нужно, разобраться на какой параметр и как влияет каждая из ручек и в какое положение их надо установить для оптимальной работы в конкретных условиях.

Прежде, чем приступить к поиску места для установки датчика движения, целесообразно отрегулировать его параметры на столе и нанести пометки маркером, чтобы в реальных условиях было легче. При слабой освещенности заводская маркировка плохо видна.

Регулятор освещенности LUX позволяет установить порог освещенности, выше которой датчик движения не будет реагировать на перемещение. Зачем включать свет в светлое время суток, если и так хорошо видно. Изначально нужно установить на максимум .

Регулятор времени таймера TIME датчика движения. Это время, в течение которого будет гореть свет после срабатывания датчика движения. Изначально устанавливается на минимальное время включения . Надо заметить, что если после срабатывания датчика движения человек продолжает двигаться в зоне обнаружения, то таймер перезапускается, и отсчет времени до выключения датчика движения будет начинаться с момента прекращения движения человека. Например, если Вы установили время таймера 10 секунд, а человек передвигался, или махал руками в зоне обнаружения в течении 10 минут, то свет все это время будет включенным.

Регулятор чувствительности SENS редко устанавливается на датчиках движения, так как в нем практической необходимости. Он бывает, нужен, если требуется часть помещения не контролировать, и то это всегда можно сделать за счет настройки положения датчика движения при установке. Изначально нужно установить на максимум.

Регулятор чувствительности микрофона MIC присутствует очень редко, так как в быту не востребован и имеет низкую помехоустойчивость. Шум проезжающего грузовика или детский крик в подъезде дома может вызвать срабатывание датчика движения. Но для выполнения функции охраны при правильной регулировке может послужить прекрасным средством защиты, так как зона обнаружения будет практически не ограниченной. Изначально нужно установить на минимум.

Теперь, когда подготовительная работа проведена и все регуляторы выставлены в нужные положения, можно приступать к определению места установки датчика движения. Для этого можно временно закрепить датчик на стремянке или доске, и размещая датчик движения в предполагаемых местах установки методом пробы найти лучшее. Как я уже писал выше, часто мигающий светодиод покажет о срабатывании.

Датчик движения для освещения удобно подключить к электропроводке в двух местах, в распределительной коробке или непосредственно в месте подключения люстры к проводам, выходящих из потолка или стены. Поэтому перед поиском места установки датчика движения нужно определить, в каком месте проще выполнить его подключение. Разобраться с проводами в распределительной коробке, особенно в давно построенных домах, сложно даже профессиональному электрику, да и коробки часто заклеены обоями или находятся под штукатуркой. Наиболее просто разобраться с подключением к люстре или настенному светильнику.

После определения места установки датчика движения можно приступать к его креплению на стене и монтажу электропроводки.

Внимание! Перед подключением датчика движения к электропроводке, для исключения поражения электрическим током, необходимо ее обесточить. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы .

Пример установки датчика движения в квартире

Штукатурка на стене из кирпича была довольно рыхлой, а расстояние между центрами отверстий надо было выдержать с точностью до миллиметра. Использовал простой кондуктор и определенную последовательность сверления отверстий в стене. Для изготовления кондуктора был взят кусок фанеры, в котором было просверлено два отверстия, 4 и 6 мм. После высверливания первого отверстия в стене, в нее был вставлен дюбель и саморезом через отверстие 4 мм прикручен кондуктор. Через отверстие 6 мм в кондукторе было просверлено второе отверстие в стене.


Таким простым приемом, с помощью обрезка фанеры, удалось просверлить отверстия точно в заданных местах.

Все подготовительные работы сделаны, и можно приступать к монтажу электропроводки и установки датчика движения. Но для того, чтобы работу выполнить со знанием дела, а не просто бездумно соединить провода между собой, стоит ознакомиться со схемой подключения люстры .

Электрическая схема подключения датчика

Как видно из схемы, нулевой провод, который обозначается буквой N , подключается непосредственно к лампочке люстры, а фазный, который обозначается L , подключается ко второму выводу лампочки люстры через выключатель .

На практике Вы можете столкнуться с тем, что выключатель размыкает не фазный, а нулевой провод. С точки техники безопасности это неправильно, но на работоспособность люстры размыкание нулевого провода не влияет. Если лампочек в люстре много или стоит двойной выключатель, то схема подключения люстры более сложная. Для осмысленного подключения датчика движения достаточно рассмотреть, как его подключить к люстре из одной лампочки.

С функциональной точки зрения, датчик движения представляет собой обыкновенный выключатель, только выключает свет он не от нажатия на клавишу выключателя рукой человека, а от движения в зоне его обнаружения. Так как в датчике движения имеется электронная схема, то для его работы необходимо на эту схему подать питающее напряжение.

Выпускаются датчики движения, предназначенные для установки вместо выключателя. Но для его подключения необходим еще один дополнительный провод и конечно нужно чтобы зона обнаружения при такой установке соответствовала требуемой. Три провода иногда подходят к выключателю, для раздельного подключения двух групп лампочек люстры. Если такое использование люстры не нужно и зона обнаружения подходящая, то тогда можно без прокладки дополнительного провода, выполнив коммутацию в распределительной коробке, установить датчик движения вместо выключателя.

Электромонтажная схема

Самый простой случай, когда датчик движения подключается к клеммной колодке люстры. Так как в моем светильнике такой колодки не было, пришлось установить. Подключение я выполнил по нижеприведенной электромонтажной схеме.


Как видно на схеме, фазный провод соединен с верхним контактом клеммной колодки и с него идет прямо на вывод клеммной колодки, обозначенный буквой L. Нулевой провод подсоединен к среднему выводу клеммной колодки и далее идет на вывод клеммной колодки, обозначенный буквой N. К нему также подсоединены два провода, идущие на лампочку и дополнительную розетку.

Фазный провод L, подводится к нормально разомкнутым контактам реле, аналогично как к контактам обыкновенного клавишного выключателя. Далее с контакта реле провод идет на нижний контакт клеммной колодки и далее соединяется с нижним контактом клеммной колодки люстры. К этому же контакту присоединены также второй вывод лампочки и розетки. Когда срабатывает датчик движения, реле замыкает контакты и напряжение подается на лампочку и розетку.

В качестве источника света к датчику движения можно подключать не только лампы накаливания, но и энергосберегающие, светодиодные лампочки и включенные через адаптеры светодиодные ленты монохромные и RGB. Можно подключать также радиоприемник или любое другое устройство.

Перед соединением проводов, подготавливаются их отрезки длиной, достаточной для свободного соединения с клеммными колодками. С концов проводов снимается изоляция и согласно схеме провода скручиваются друг с другом. После скрутки выполняется лужение припоем с помощью электрического паяльника. Если не планируется прохождение больших токов, то лудить провода не обязательно.

Когда концы проводов подготовлены, выполняется их присоединение к клеммной колодке люстры.

Осталось прикрутить к стене основание люстры и в него вкрутить плафон. Как видите, все провода и клеммная колодка спрятались под основание люстры и нигде не выступают.

Провода к дополнительной розетке я уложил в кабель канал, так как не хотелось штробить стену и разводить грязь. При очередном ремонте туалета, спрячу проводку в стену.

Теперь необходимо выполнить регулировки, установить время таймера, чувствительность датчика движения и работу можно считать законченной.

Хотя свет теперь стал включаться и отключаться автоматически, но по привычке при подходе к двери рука тянется к выключателю, а при выходе постоянно, даже не замечая, все выключают свет. Пришлось закоротить выводы выключателя на стене, чтобы он больше не влиял на включение света, так как если свет отключен выключателем, и снова включен, то датчик движения срабатывает только после истечении времени, установленного таймером.

Особенности подключение датчика движения включения света


в подъезде с лифтом

По электронной почте мне пришло письмо от Сергея из Санкт-Петербурга. Сергей профессиональный электрик и столкнулся с трудностями при установке датчиков движения в подъезде семиэтажного дома, оборудованного лифтом, и обратился ко мне за советом. Решил с согласия Сергея опубликовать нашу переписку.

Сергей:
Вчера поставили активные датчики движения включения света в подъезде на семи этажах, и обнаружилось, что когда едет лифт, то включается свет на каждом этаже, красиво, но заказчику не понравилось. Электромагнитное поле действует на датчики понятно. Но в другом доме при таких, же условиях работает все нормально. Может, лифт не заземлён? А может лифт старый и даёт такие помехи. Как защититься от этого?

Ответ:
На счет влияния электромагнитного поля, то я сомневаюсь в этом, так как лифт всего лишь ящик с кнопками и светильником, а все силовое оборудование находится на крыше дома в специальном помещении. При движении кабины лифта переключаются только концевые датчики положения на этажах, но там токи текут в несколько миллиампер и влиять никак не могут.
Отсутствие заземления лифта исключено, так как это один из главных пунктов требований техники безопасности и проверяется в обязательном порядке надзорными организациями.
Влияние помех по сети из-за работы силового оборудования лифта тоже в вашем случае не имеет места, так как тогда бы включались светильники на всех этажах одновременно.
Остается одно, влияние перемещения самой кабины на датчики. При большой чувствительности датчика движения, даже если кабина лифта двигается в глухой шахте, вполне может быть достаточно даже маленькой щели в месте примыкания дверей лифта, особенно если датчик установлен против двери лифта. Проверить это можно, закрыв щель на одном из этажей, или уменьшив чувствительность датчика.
Если все же виновником ложного срабатывания является помеха по сети, то можно попробовать включить параллельно датчику движения к клеммам подключения к сети конденсатор емкостью 0,01-0,1 мФ на напряжение не менее 300 В.

Сергей:
Добрый день Александр, тронут быстрым ответом на мой вопрос. Сегодня закрыли окно лифта алюминиевым щитом, чувствительность датчика – мах, едет лифт и всё равно включает свет – это значит, что датчик «видит» лифт. Убавили чувствительность – заработало всё как надо, но представитель от фирмы – производителя лифтов этой марки запротестовал, так как согласно нормативу, окно в двери лифта закрывать не допустимо. В результате поставили инфракрасный датчик, пассивный вариант, и проблема исчезла.
P.S. Хочу добавить по горькому опыту установки активных датчиков, они глючат, и таймер глючит, решение проблемы простое: нужно отключить питание несколько раз подряд, и всё начинает работать.

Почему мигает энергосберегающая и светодиодная лампы


включенные после датчика движения?

По электронной почте мне пришло письмо от Анатолия из Приморско-Ахтарска.

Анатолий:
Я тоже немного электрик, сам поставил датчик движения. Пока стояла лампа накаливания всё нормально. Поставил сберегающую лампу – при отключении подмаргивает, также введет себя и светодиодная лампа. Как бы избавиться от этого?

Ответ:
Энергосберегающие и светодиодные лампы, в отличие от ламп накаливания внутри имеют электронную схему с выпрямляющими диодами и установленного после них электролитического конденсатора. Для слабого свечения этих ламп необходим ток всего в несколько микроампер. Поэтому если выключателем размыкается не фазный провод, то за счет утечек через воздух вполне может накапливаться заряд в электролитическом конденсаторе и при накоплении его до определенного уровня лампа может мигать. Это явление наблюдается и при использовании выключателей с подсветкой .

При подключении лампы через датчик движения возможны две причины, из-за которых может наблюдаться мигание. В случае, если в датчике в качестве выключателя используется механическое реле (при срабатывании слышен щелчок), следовательно при подключении попутаны местами нулевой и фазный провода.

При применении в датчике движения в качестве выключателя полупроводникового прибора, например симистора, в выключенном состоянии он имеет ток утечки. В таком случае, если при соблюдении правильности подключения фазы и нуля исключить мигание можно будет только, если вместо лампочки подключить электромагнитное реле и через его контакты уже запитать, разрывая фазный провод энергосберегающую или светодиодную лампочку. Можно обойтись и без реле, если параллельно лампочке подключить резистор ватт на 5-10 номиналом 5-10 кОм. Но тогда снижается экономическая эффективность применения энергосберегающих ламп.

Как отрегулировать датчик движения модели TDL-2012-AC

По электронной почте мне пришло письмо от Вячеслава с просьбой помочь разобраться с органами управления датчика движения модели TDL-2012-AC, в связи с тем, что изделие не комплектуется инструкцией по подключению и регулировке.

Вячеслав:
Подскажите, пожалуйста, по китайскому датчику движения модели TDL-2012-AC. Какие параметры регулируют первые два переключателя? Первый, вроде как уровень освещенности, при котором срабатывает датчик. А второй?

Ответ:
Пиктограммы, буквы и цифры обозначают следующее:
– переключатель 1 регулирует чувствительность к освещённости, то есть уровень освещенности в помещении, при которой датчик начнет работать;
– второй служит для выбора чувствительности к движению;
– остальные переключатели под номерами 3-8 предназначены для установки времени, на которое будет включать датчик движения освещение, 5, 40 сек. и 1, 4, 8 или 16 мин.

Датчики движения стали пользоваться популярностью благодаря тому, что они помогают сэкономить на счетах и сделать жизнь проще. Хотя само устройство простое в использовании, нужно разобраться в том как выполнить его подключение. Для этого не понадобится профильное образование и специальные инструменты. Ниже вы найдете схему подключения датчиков движения для освещения.

В этой статье:

Принцип работы

Датчик движения оснащен специальными элементами, которые могут фиксировать изменение положения объектов в пространстве и выполнять определенное действие. В нашем случае, при срабатывании устройство включает свет. Но иногда такие приборы подключают к сигнализации или другим системам.

Сам принцип работы различается у разных моделей. Сенсоры могу улавливать инфракрасное излучение, ультразвуковые и микроволны, а иногда выпускают комбинированные устройства. Есть датчики с пассивными и активными режимами. Первый вариант только получает данные и может срабатывать некорректно. Второй – испускает сигналы и собирает отражающиеся волны обратно, анализируя положение вещей в комнате. Последний вариант считается наиболее надежным.

Польза от датчика движения огромна. Он помогает сэкономить на электричестве и отключать подачу питания когда никого нет. А также прибор упрощает жизнь – иногда в темноте сложно найти выключатель, а временами просто заняты руки и увидеть куда наступить невозможно. Датчик поймет что вы находитесь в комнате и самостоятельно подаст питание к осветительным приборам.

Место установки

Перед тем как начать подключение датчика движения для освещения, необходимо определить место его крепления. Правильная позиция позволит избежать ложных срабатываний и задержек в замыкании цепи питания. Вот несколько советов по выбору места:

  • Рекомендуется крепить датчик недалеко от входа в помещение на стене или потолке. Когда человек будет переходить из одной комнаты в другую, устройство сразу уловит движение.
  • В чувствительную зону сенсоров не должно попадать окно или другие источники дневного света. Иначе придется проводить тонкую настройку под разные степени освещенности.
  • В больших комнатах и там, где есть несколько дверей, возможно, придется устанавливать два прибора, для максимального охвата пространства. Альтернативой может послужить устройство, закрепленное в углу помещения.
  • На лестничных площадках датчик движения устанавливают так, чтобы он смог улавливать перемещения одновременно на нескольких пролетах. Возможно, придется наклонить устройство, или приподнять его.
  • В зоне видимости прибора не должно быть деревьев, кустарников или других препятствий. Они сокращают обзор и могут привести к ложным срабатываниям.
  • Напротив датчика нельзя располагать источники теплового или электромагнитного излучения.

Датчик движения установленный рядом с выключателем

Варианты подключение датчика движения

Как и у большинства электроприборов датчик движения для освещения имеет три контакта: вход, выход и ноль. Для нормального функционирования важно правильное подключение к сети. Всего может быть три варианта взаимодействия с системой освещения:

  1. Прямое подключение к лампам. Устройство будет срабатывать так, как это задумано производителем. Этот способ отдает устройству все права на управление лампами.
  2. В цепь подключения добавляют выключатель со стороны входа. Так вы сможете принудительно отключать свет, а вместе с ним и датчик. Эта функция полезна в спальнях, так как позволяет отнять права управления у прибора, улавливающего движения, на время сна.
  3. Выключатель встраивают в цепь со стороны выхода тока. В этом случае вы сможете оставлять лампы в рабочем состоянии, в обход настроек прибора.

Виды подключения датчика движения

Независимо от комбинации, способ подключения датчика движения не меняется.

Подключение одного и нескольких устройств

Процесс подключения датчика улавливающего движения выполняется в шесть шагов:

  1. Для безопасности работы с проводами в комнате отключают подачу электричества. Чаще всего для этого потребуется переключить рычажок автомата.
  2. На самом устройстве снимается задняя крышка, так как за ней скрываются клеммы. Открутив один болтик и сняв защиту, увидите три разноцветных провода. Цвет помогает определить способ подключения. Синий провод – ноль, через коричневый подается питание к датчику, иначе говоря, это вход. Черный или красный предназначен для передачи электричества от устройства к осветительным приборам.
  3. Через крышку просовывают провод со стены, а после закрепляют ее в проектном положении. Рекомендуется расположить провод вертикально, это облегчит последующий монтаж датчика.
  4. Достаточно всего 6 см питающего кабеля, для комфортной работы устройства. Перед подключением к клеммам с жил снимают 5 мм изоляции.
  5. Каждый отдельный провод соединяют с нужным разъемом клемм датчика движения.
  6. Сам прибор монтируют к стене, аккуратно складывая провода, чтобы они не мешали установке.

Установка датчика движения для уличного освещения

В некоторых ситуациях одного датчика недостаточно для автоматического включения осветительных приборов. Тогда применяют одновременно несколько устройств. Тут должны выполняться два важных условия: параллельное подключение и питание через одну фазу.

Почему датчик может не работать?

Иногда случается так, что работа была проведена согласно инструкции, а датчик движения все равно не функционирует. Причиной может быть в плохом контакте синего провода. Возможно, в клеммы попал строительный мусор или зажим недостаточно сильно закручен. Проверьте контакты: вероятно, их нужно прожать или почистить.

Другой распространенной причиной может быть повреждение самого кабеля. Возможно, в процессе монтажа провод переломился и ток перестал подаваться на приборы. Для проверки воспользуйтесь вольтметром, поставив щупы к различным контактам на устройстве. Если питание в норме, а света по-прежнему нет, есть вероятность того, что перегорела лампа.

Проверка работоспособности датчика движения

Временами жильцы сталкиваются с другой проблемой – свет не выключается, хотя в комнате никого нет. Если вы не добавляли в сеть выключатель, тогда причина в неверных настройках датчика. Возможно, выставлен слишком большой период времени автоматического отключения.

Настройка работы

Для нормального функционирования датчика движения потребуется провести его настройку. Всего имеет три управляемых режима: задержка времени, настройка освещенности и чувствительность датчика. Время работы считается с момента последней фиксации присутствия человека. Этот показатель регулируется от 1 секунды до 10 минут, в зависимости от модели.

В проходных комнатах достаточно нескольких секунд работы лампы. Для таких помещений рекомендуется приобретать осветительные приборы с минимальной инерция включения. Кроме этого, они должны легко переносить частое переключение режимов. Наиболее подходящим вариантом считают светодиодные лампы.

Настройка освещенности влияет на работу датчика в дневное время. Если устройство определяет достаточное количество света в комнате, тогда даже уловив движение, реле не замкнется. Режим настраивается в зависимости от количества окон в помещении. Это делает прибор экономически выгодным в использовании.

Чувствительность прибора влияет на количество движений человека, его отдаленность от датчика для освещения. Если вы проходите мимо устройства, а оно не срабатывает, причиной может быть сниженный порог чувствительности. И наоборот, если свет включается при малейшем движении мыши или кошки, следует перенастроить прибор. Возможно придется менять режимы работы в разные времена года.

Проблема, как подключить датчик движения к лампочке, решается за несколько минут, при условии четкого представления схемы работы и правильного подбора модели прибора управления и светильника. Кроме того, потребуется продумать схему установки сенсора, способ его отключения и калибровки, и выполнить небольшой тест, до того как приступить к монтажу оборудования.

Как сделать схему освещения с датчиком движения

Сама по себе идея подключить светильники к датчику движения считается специалистами наиболее простым и адекватным способом экономить электроэнергию в доме. Если, конечно, в светильниках используются современные экономичные лампочки.

В теории, чтобы добиться экономии электроэнергии, не обязательно использовать дорогостоящие энергосберегающие светодиоды, например, в подъездах домов, в местах коллективного пользования, в подвальных помещениях, огромных ангарах и складских навесах можно подключить обычную лампочку с датчиком движения. Эффект экономии будет достигаться за счет ограничения времени работы, хотя максимальная экономия будет достигаться в комплекте с современными экономичными моделями лампочек. Правда, не все экономки одинаково удачно подходят для работы с датчиком движения.

Какие они бывают, датчики движения

Конструктивно датчики движения проектируются и изготавливаются на основе:

  • Ультразвуковых сенсоров;
  • Микроволновых излучателей и приемников;
  • Инфракрасных светодиодов и фотоэлементов.

Первые два типа сенсоров можно подключать к лампочке, но делается это лишь при организации системы охранной сигнализации больших территорий, и функционирование автоматики никак с освещением жилья, дома или придомовой территории не связано. Кроме того, микроволновые и ультразвуковые приборы в бытовой технике не используются из-за дороговизны и вредного воздействия волн на организм человека и домашних животных.

Специфика устройства датчика движения

Если требуется сделать автомат включения–выключения света с вхождением человека в помещение или после того, как он покинул его, то в этом случае инфракрасные датчики движения находятся вне конкуренции и подходят лучше всего. Потолочные приборы обладают углом обзора в 360 о, настенные – 150-170 о, сенсоры направленного типа захватывают сектор в 15-20 о по вертикали и 60-70 о в горизонтальной плоскости, что позволяет датчику движения считывать информацию только с дверного проема.

Для остальных типов сенсоров приходится выбирать место, где можно установить и подключить прибор с минимальными помехами с боковых зон, потолка и пола.

Каждый прибор оборудован монтажной панелью с винтовыми фишками, к которым нужно будет подключить электросеть и провода от светильников, люстры, прожектора, можно звонка или автомата блокировки дверей. В среднем прибор рассчитан на непрерывную работу в течение 10 тыс. часов или трех сессий смены лампочек.

Большинство датчиков движения оборудуются регуляторами:

  • Времени задержки между срабатыванием внутреннего сенсора и включением лампочки;
  • Порога срабатывания фотоэлемента, контролирующего уровень наружного освещения.

Дальность действия датчика движения редко превышает 6-7 м, этого достаточно для решения любых задач внутри помещения. Если нужно подключить лампочки освещения придомовой территории, то приходится использовать несколько сенсоров движения, ограничивать их угол захвата, искусственно наращивать дальность за счет рупорных насадок.

Типовой вариант регулировочных точек показан в таблице:

  • «SENS» определяет чувствительность или дальность срабатывания инфракрасного фотодиода, максимум это 12-15 м при отсутствии помех;
  • «MIK» позволяет отрегулировать срабатывание автомата на шум или звук, например, плач ребенка или лай собаки;
  • «LUX» используется в моделях, оборудованных фотоприемником естественного освещения, определяет уровень освещенности срабатывания сенсора;
  • «TIME» выставляет время задержки таймером сигнала на включение контактора.

Совет! При покупке датчика не поленитесь проверить работу автомата по всем предусмотренным сенсорным линиям.

Нередко китайские производители используют один унифицированный корпус прибора для выпуска моделей, рассчитанных отдельно на акустические или инфракрасные сигналы. Сведения об отличиях в моделях приводятся только в инструкции, написанной с большим количеством ошибок. Поэтому, даже если на панели имеются органы регулировки, это еще не означает, что датчик способен работать с нужным типом сигнала.

Лампы для автомата с датчиком движения

Более старые модели датчиков движения имеют двухполюсную контактную фишку, к которой можно подключить в лучшем случае лампочки накаливания. Это наиболее надежный и простой в настройке тип прибора, но если попытаться подключить энергосберегающую лампочку, возможны некоторые проблемы с непроизвольным запуском экономки или мерцанием колбы в режиме ожидания. В дежурном режиме прибор потребляет до 1 Вт электроэнергии.

В этом случае, перед тем как подключить датчик движения к лампочке, потребуется параллельно контактам лампы навесить конденсатор емкостью 0,5-1,0 мкф.

К сведению! При выборе подходящей модели прибора стоит учитывать, что супернадежные и недорогие релейно-конденсаторные датчики движения обладают слишком высоким нижним пределом времени включения.

Получается, что с момента срабатывания инфракрасного сенсора до включения лампочки можно выставить минимум 7-15 с. Для больших территорий это не проблема, а для освещения подворья и жилых комнат очень неудобно ждать десять долгих секунд, пока включится свет. Приходится выносить датчик движения далеко вперед от дверного проема и тянуть провода, чтобы подключить прожектор или дежурное освещение.

Второй, более современный тип сенсорных приборов изготавливают по трехполярной схеме, к которой можно подключать любые лампочки. Главное, чтобы нагрузка по току не превышала предельного значения ограничений, установленного производителем для прибора.

Если планируется подключить люминесцентную лампочку, то дополнительно нужно будет соблюдать ограничения по реактивному сопротивлению. К сенсору можно подключить лампочки, при условии, что величина реактивного сопротивления составляет не более ½ от активной части, установленной производителем на данную модель сенсора. Стоит помнить, что требования по соблюдению реактивной нагрузки в первую очередь касаются дополнительных конденсаторов и длины проводки, особенно, если датчик планируется подключить к лампочкам, расположенным на большом удалении от корпуса прибора.

Для изготовления автомата освещения лучше всего подключить светодиодные или люминесцентные лампочки. Если экономка мигает, можно вместо конденсатора использовать балластный резистор на 50 кОм, это снизит реактивную мощность и позволит вписаться в ограничения на прибор управления.

Галогеновые лампочки не требуют дополнительного монтажа, поэтому их можно подключать напрямую, но ресурс галогенки в паре с автоматом контроля движения в случае освещения внутренних помещений может снижаться до 20% от стандартного значения.

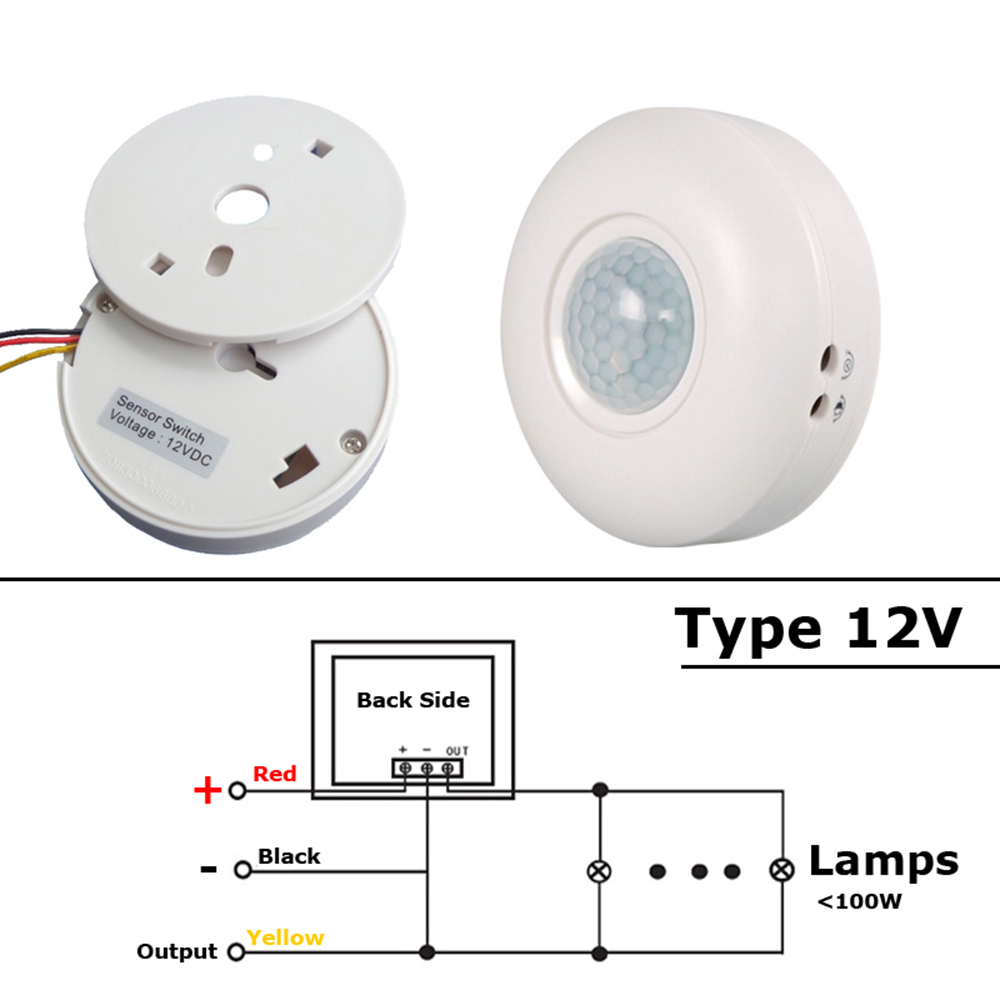

Схемы подключения лампочки к сенсору движения

Информация о назначении клемм на монтажной панели прибора и простейшем способе, которым можно подключить датчик в уже существующую сетевую проводку, как правило, приводится в паспорте на устройство или даже наклеивается в виде памятки на внутренней стороне съемной крышки.

Простейший вариант подключения лампочки к датчику

Схема подключения выглядит следующим образом:

В данном случае в трехполярной системе имеются три разъема:

  • L — фазовый провод;
  • N — нулевой проводник;
  • L I — обозначается управляющий разъем, через который к нулевому проводу нужно подключить нагрузку.

В качестве нагрузки может выступать не только лампочка, это может быть любой исполнительный механизм с неиндуктивной нагрузкой. В данной схеме прибор остается подключенным в сети, независимо от того, работает светильник или нет.

Конструкция с управлением датчиком движения

Предыдущий вариант установки прибора контроля движения обладает одним выраженным недостатком. После сборки схемы процесс включения лампочек остается неконтролируемым. Автомат включения света отлично выручает, например, когда нужно войти в абсолютно темное помещение с нестандартным расположением выключателя, или руки заняты каким-либо грузом, не позволяющим дотянуться до кнопки включения.

По отзывам пользователей, более удачной считается схема с дополнительным выключателем, позволяющим отключать датчик, оставляя при этом светильник в рабочем состоянии.

Или же можно подключить кнопку выключателя параллельно датчику движения и не дожидаться 7-15 секунд, пока сработает автоматика, и включить освещение самостоятельно клавишей выключателя.

Датчик для мощных ламп

Обычно по данной схеме можно подключать маломощную нагрузку, если требуется схема с увеличенным потреблением электроэнергии, например, нагреватель или мощные ртутные газоразрядные лампы, то подключение будет выглядеть следующим образом.

Кроме лампочки, в схеме появляется электромагнитный контактор или пускатель, через который и течет ток основной нагрузки. Включить мощные ртутные лампочки, кондиционер или тепловентилятор можно кнопкой или по сигналу сенсора.

Способ подключения на несколько светильников

Если релейная часть прибора позволяет коммутировать повышенную нагрузку, то, перенастроив автомат на сработку от фотоэлемента, можно подключать целую сеть лампочек, отвечающих за освещение в наиболее важных местах здания.

Вариант подключения с несколькими датчиками движения

Чем сложнее конфигурация помещения, тем ниже стабильность срабатывания датчиков движения. Излучение от инфракрасного светодиода, прежде чем попадет на сенсор, может отражаться и преломляться в пространстве самым непредсказуемым образом.

Чтобы обеспечить надежное срабатывание автомата, приходится использовать несколько сенсоров, подключенных по независимой схеме. Чаще всего приведенную схему рекомендуют использовать для угловых зон, коридоров большой протяженности, лестничных маршей и подъездов с несколькими входными площадками.

Как только в зоне «видимости» одного из датчиков появляется движущийся объект, человек, автомобиль, домашнее животное, сенсор разблокируется и подает питающее напряжение на лампочку. По мере движения приборы последовательно включаются, обеспечивая постоянное свечение лампочки.

Собрать схему несложно, гораздо труднее отрегулировать чувствительность сенсорных устройств так, чтобы срабатывание происходило именно на появление человека, а не бродячего пса или подъехавшее такси.

Практические проблемы использования датчиков для освещения

Казалось бы, простейшая задача подключить лампочки к датчику движения на практике нередко сопровождается большим количеством проблем, связанных со спецификой устройства и работы инфракрасного датчика.

Одной из проблем может быть большое время ожидания, иногда приходится ждать 5 сек, а иногда и 15 сек, прежде чем сработает автоматика. Часто это сильно раздражает, поэтому в неуправляемом приборе время срабатывания стараются уменьшить.

В простейших устройствах время задержки регулируется двумя способами:

  • С помощью электронной схемы со счетчиком и генератором импульсов;
  • Используя простейшую конструкцию из переменного резистора и конденсатора.

В первом случае изменить нижний порог задержки практически сложно, проще купить и подключить датчик с максимально низким порогом срабатывания. Например, в дешевой китайской модели TDL2012-AC время задержки таймера регулируется выставлением переключателей на 5 и 40 сек. Для особых случаев можно подключить дорожки на 4-16 мин задержки срабатывания сенсора.

Во втором для двухполярных систем можно подключить к переменному сопротивлению дополнительный резистор, примерно в ½ максимального номинала переменника. Таким способом удается избавиться от мигания люминесцентной или светодиодной лампочки и одновременно уменьшить время срабатывания таймера.

Неправильное подключение и позиционирование датчика

Возможность получить существенную экономию потребленной электроэнергии с помощью автоматов движения в подъездах и лестничных клетках сделали схемы «лампочка – датчик» невероятно популярными в многоэтажных зданиях.

В таких условиях необходимо соблюдать два основных условия. Во-первых, правильно подключить датчик движения к лампочкам отдельной проводкой с фильтром помех в сети. Любое включение мощной электрической аппаратуры может вызвать повреждение электронной части устройства.

Во вторых, установить приемник прибора таким образом, чтобы любые движущиеся объекты, домашние питомцы, лифт, солнечные лучи не приводили к срабатыванию инфракрасного фотодиода.

Проблема с домашней люстрой

Подключить люстру к прибору не составляет особого труда даже для электрика-новичка. Схема коммутации приведена ниже.

Конструктивно способ подключения ничем не отличается от схемы с управляемым автоматом, но есть одно условие. В потолочных светильниках, люстрах, бра, даже если их не планируют подключить к автомату управления освещением, необходимо использовать светорассеивающие плафоны или экраны. Особенно, если в доме используются галогеновые лампочки с высокой цветовой температурой. Делается это для того, чтобы инфракрасный датчик движения не реагировал на спираль или излучающее пятно лампочки. Кроме того, придется учесть расположение в квартире зеркал и отражающих поверхностей.

Заключение

Проблема не в том, как подключить датчик движения к лампочке, а как заставить всю систему работать стабильно, без ложных срабатываний на включение кондиционера, холодильника или пульта дистанционного управления. Чтобы избавиться от наводок, специалисты рекомендуют подбирать схему из двух-трех узконаправленных сенсоров или покупать дорогостоящий помехоустойчивый комплекс со стандартной схемой настройки.

Особых отличий от обыкновенного выключателя, схема подключения датчика движения для освещения не имеет. Для комфорта человека наука предусмотрела много новых приспособлений, помогающих передвигаться в помещениях и на улице. Первое время датчики движения для систем освещения были сосредоточены в охранных учреждениях.

В последнее время устройства все чаще стали использовать для придомовых территорий и собственного жилья. Уникальное приспособление позволяет значительно сократить траты на электроэнергию. Именно с целью экономии сегодня монтируют датчики.

Светильник с датчиком движения редкостью уже не назовешь, однако прежде чем его монтировать, важно изучить некоторые правила, которые помогут избежать банальных ошибок:

Важно! При необходимости подключить несколько ламп с большой мощностью к одному устройству движения, рекомендуется установить в схеме магнитный стартер.

Как подсоединить датчики к освещению по схеме?

Устройство датчика движения оснащено тремя клеммами. От одного зажима проводник подводится к фазе, следующая клемма служит для нейтрали, а последняя предусматривает подсоединение непосредственно светильника. Таким образом схема монтажа механизма не имеет особых сложностей, к тому же для наглядности практически каждый производитель указывает схему подключения на обратной стороне корпуса устройства.

В отдельных случаях требуется включение нескольких датчиков одновременно в одну электрическую цепь. Зачастую такие манипуляции практикуют, если каждый из приобретенных датчиков имеет малый спектр работы, и не захватывает нужную площадь. В подобной ситуации важно фиксировать все датчики движения на одной фазе, и следите за тем, чтобы их включение было параллельным.

Внимание! Подключение нескольких датчиков движения иным образом нередко вызывает короткое замыкание.

Подбираем лампу с датчиком движения для дома

В отдельных случаях можно приобрести светильник с встроенным датчиком движения. Такие лампы подходят больше для домашних условий, чем для улицы. Рассмотрим варианты выбора осветительных приборов с механизмом автоматического срабатывания.


Важно! Устройства освещения с датчиком движения должны быть установлены в хорошо вентилируемых местах.

Подробный инструктаж, как подключить датчик движения к лампе

Устройство, позволяющее автоматически включать свет при приближении кого-либо, может устанавливаться только двумя способами, которые зависят от того, какое количество датчиков вы предполагаете подсоединить. Рассмотрим инструкцию, в которой подробно расписывается соединение проводников для эффективного включения:

  • о том, как включается светильник с автоматическим механизмом мы рассказывали выше;
  • теперь соединяем провода между собой в распределительном коробе. В короб поступают три жилы от датчика, две от лампы и две запитывающих жилы: фаза, ноль;
  • обратите внимание, питающие проводники имеют коричневую (фаза) и синюю (ноль) изоляцию. Кабель, выходящий от датчика движения, имеет белую фазу и зеленую нейтраль. Красная жила служит для соединения с нагрузкой;
  • подсоединяем питающую фазу с фазой датчика движения (коричневая и белая жилы). Далее осуществляем коммутацию нейтральных жил датчика, запитывающего кабеля (синий и зеленый) и лампы;
  • у нас остается две свободные жилы (красная и коричневая) соединяем их между собой;
  • подаем напряжение и следим за работой прибора.

Важно! Напоминаем, что вы можете выбрать любой из вариантов соединения проводов между собой. Однако, настоятельно рекомендуем использовать способ с использованием пружинных зажимов. Подробнее смотрите тут.

Назначение датчика движения для освещения

Датчик движения представляет собой аппаратуру с инфракрасным излучением, реагирующим на движение в диапазоне определенного расстояния. Широкое применение автоматических устройств сосредоточено в организациях, требующих повышенной степени безопасности. Подобное устройство может использоваться в качестве охранной сигнализации. Для таких случаев используется датчик движения и освещенности с углом 360°.

В быту подобное оборудование встречается несколько реже, и в основном в целях экономии.

Датчик движения и выключатель: работа в комплексе

Казалось бы, обыкновенный выключатель и датчик движения – это устройства, выполняющие одинаковые задачи, но тем не менее существует возможность их совместной работы. Для чего это нужно?

Основная цель подобного подключения состоит в возможности управлять светильниками в любое время, независимо от датчиков движения. То есть, вы можете включить свет, при этом, не выходя в зону действия датчика.

Внимание! Выключатель к датчику движения подключается параллельно, не иначе!

Как отрегулировать «умное» освещение?

Для настройки прибора на эффективную работоспособность, – потребуются некоторые навыки, так как эта процедура считается важной. В этапы подключения входит: включение задержки отключения света, регулируется порог освещенности и устанавливается параметр чувствительности прибора.

Работаем с задержкой отключения (TIME)

Благодаря этой функции, появляется возможность отрегулировать время, на протяжении которого будет работать включенное освещение с момента подачи сигнала на датчик. Каждая модель предусматривает различные параметры. Общий диапазон возможной настройки составляет от 1 до 500 секунд.

Также можно установить время срабатывания освещения с момента реакции приспособления на передвижение.

Влияние уровня освещения (LUX): настройка

Необходимо установить оптимальные значения для работы прибора в тот момент, когда уровень освещения территории высокий, то есть, необходимо отрегулировать датчик движения для работы в дневное время.

Разместите регулятор так, чтобы на момент сумерек при малейшем движении, устройство срабатывало.

Настройка чувствительности прибора (SENS)

Для летнего и зимнего времени рекомендуется устанавливать различный предел чувствительности. Если приспособление слишком часто и ложно срабатывает попытайтесь уменьшить уровень «SENS». Разумеется, если аппарат не реагирует на ваше присутствие, придется увеличить чувствительность.

Обязательно полностью настройте контролируемую зону. Для этой цели нужно установить правильный наклон датчика движения для освещения.

Автоматический выключатель света с датчиком движения: его виды

За счет широкого использования датчиков движения с осветительными приборами их принято подразделять на несколько разновидностей:


Важно! Самым доступным по цене, является датчик пассивного типа с инфракрасным принципом действия. Такие приспособления способны обнаруживать нахождение любого теплокровного организма.

Как работает автоматический выключатель освещения?

Любой из видов датчиков имеет одинаковый принцип работы. Но, прежде чем запустить устройство в эксплуатацию, оно должно быть корректно настроено. Данное приспособление специализируется на получении информации о присутствующем объекте на территории, которую обслуживает данное устройство.

С момента, когда сигнал приходит на датчик движения, происходит зажигание освещения спустя мгновение (эту конфигурацию можно перенастроить). Происходит это благодаря встроенному реле времени и реле, приводящего в работу лампу.

Если на протяжении определенного промежутка времени больше не было обнаружено движения, освещение отключается. В случае, если нахождение объекта в зоне контроля датчика продолжается, освещение будет гореть постоянного.

Внимание! Правильно настроив устройство на срабатывание, можно предусмотреть ненужные включения света, например, на улице в дневное время и в помещении при достаточной яркости иных источников света.

Распространенные неисправности датчиков движения и как их определить

Основными причинами, которые вызывают поломку датчиков движения считаются нарушение целостности электрической цепи, короткое замыкание, перенапряжение или залипание контактов. Поэтому, важно предотвратить все неблагоприятные факторы еще во время монтажа прибора. Несколько признаков, как определить, что датчик движения выходит из строя:

  • неоднократно возникает ложное срабатывание устройства, при этом перенастройка регуляторов не помогает;
  • датчик движения не работает или включается через раз;
  • прибор не получает сигнал;
  • нарушена целостность корпуса;
  • наблюдается повреждение проводки.

Даже ряд других факторов приводит к поломке, которую иногда нельзя устранить, а приходится приобретать новое устройство.

При подсоединении устройства обязательно учитывайте, что присутствие в зоне работы датчика объектов, излучающих свет или тепло недопустимо, они влекут за собой ложное срабатывание датчика.

Старайтесь, чтобы датчик для освещения не работал вблизи деревьев и кустарников. Малейший ветер может помешать стабильной работе прибора. Направляйте приспособление в момент монтажа на зону, которая должна контролироваться, в любой момент ее можно сменить. Электромагнитных излучений также не должно быть.

Приспособление должно работать в оптимальных условиях, каких – читайте в инструкции к нему. Важно держать его чистым, так как загрязнение часто является причиной плохого получения сигналов и скорейшего выхода из строя приборов.

Датчик движения для включения света. Схема подключения


Датчики движения являются одним из наиболее эффективных приборов для экономии электроэнергии в ночное время суток. Их можно с успехом использовать в уличном освещении на улицах с низким уровнем передвижения пешеходного потока. Далеко за полночь на некоторых участках может проходить не более 1-2 людей в час, поэтому нет смысла освещать для них всю длину от заката до рассвета. Намного целесообразнее сделать срабатывание на их движение.

Эти датчики имеют ряд тонких настроек на размер движущегося объекта. Это позволяет избежать включения при пролёте птиц, летучих мышей, когда проходят мимо бродячие кошки и собаки. Купив такой прибор, новички часто не знают ничего о его устройстве, а также они не могут подключить его правильно. На самом деле, схема предельно проста. Поэтому инструкция часто в комплекте не поставляется.

Как подключить датчик движения

Он должен подключаться непосредственно в сеть в качестве параллельной точки. Затем от его нуля и фазы идут провода уже непосредственно на сам осветительный прибор. Если нужно установить предварительный выключатель для всей системы, то перед датчиком параллельно вешается на линию обычный клавишный размыкатель.

Других схем нет, но если нужно настроить уличное освещение, то желательно делать регулировку на каждом столбе или хотя бы на небольших участках. Зажигать два километра не выгодно ради одного человека. Лучше делать это по мере его продвижения на участке пути. В данный момент существует большое количество разных связанных датчиков, собираемых в единую централизованную систему. Даже есть разновидности с передачей данных на расстояние.

Классификация датчиков движения

Вне зависимости от внутреннего устройства, схема подключения всегда одинакова. В данный момент можно различить следующие типы:

  • Инфракрасный. Они реагируют на тепло проходящих объектов. В случае с автомобилями они могут срабатывать на высокую температуру выхлопных газов и блока двигателя. По поверхности расположено несколько сотен пар высокочувствительных линз. Если сигналы на переднем и заднем элементе пары не совпадают, то происходит срабатывание. Они могут работать практически с охватом нижней полусферы. То есть на 360 градусов. В этом и заключается их основное преимущество.
  • Ультразвуковой. Это активный тип, посылающий во внешнюю среду неслышимый человеческим ухом диапазон частот. Система запоминает обстановку в предыдущий момент времени, а при нестандартном отражении возвращенной волны, она автоматически замкнёт контакты. Этот датчик практически невозможно вывести из строя или обмануть, поэтому его часто задействуют в охранных системах разного уровня сложности.

  • Фотоэлектрический. В нём используется пара приборов, называемые приёмниками и передатчиками. Передавать невидимый луч может одна часть, зато принимать её будет множество точек. Если связь между какой-либо из образованных пар прервётся, то мы получим срабатывание. Это достаточно чувствительная разновидность, но она неустойчива к наличию загрязнений на поверхности. Лучше использовать её в помещениях. В турникетах метро стоит точно такая система, не позволяющая пропускать безбилетных пассажиров.

  • Радиоволновой. Здесь в окружающее пространство отсылается радиоволна. Его основной особенностью является возможность работать с очень большими расстояниями. Например, когда нужно обезопасить большую прямоугольную площадь. Любое прерывание обязательно зажжёт свет.

Эти типы можно комбинировать для надежности. Например, на столбе устанавливается пара точек, но каждой из них соответствует отдельный тип датчика движения. Стоит такое решение недорого, но позволит обмануть хитрых злоумышленников.

Сколько стоит такое устройство

Его стоимость сравнительно невелика. С каждым годом они дешевеют, появляются бюджетные варианты, которые покупают даже ради экспериментов и необычного применения. Качество при этом не падает. В нашем интернет-магазине «ПрофЭлектро» имеется достаточное количество моделей, предназначенных для различных условий эксплуатации. Всё зависит от поставленной задачи. Огласите её условия нашим консультантам, а они смогут помочь с выбором.

Можно ли поставить датчик движения на любой свет? Как + Видео – Lightenel

Когда я недавно ремонтировал свой дом, я подумал, могу ли я добавить датчик движения в свой прожектор. Итак, я провел небольшое исследование и тестирование, чтобы выяснить это.

Так можно поставить датчик движения на любой свет? Да, конечно! Установить отдельный датчик движения и подключить его к существующему источнику света намного дешевле, чем покупать освещение с уже встроенным датчиком движения.

Датчик движения и датчик сумерек.Автоматическое освещение снаружи дома

С наступлением темноты свет у входа в дом и гараж должен включаться автоматически.

С наступлением темноты подъезд к дому и въезд в гараж нуждаются в освещении.

Лучше всего использовать тот, который включается автоматически, т.е. управляется датчиком движения или датчиком сумерек.

После наступления темноты нам не нужно освещать всю собственность, но свет у входной двери и над въездом в гараж – это минимум, о котором мы должны позаботиться.

Свет можно включить вручную, но тогда нужно не забыть включать его вечером и выключать утром, а при отсутствии домочадцев имущество тонет в темноте.

Для повышения комфорта и безопасности, целесообразно оборудовать наружное освещение автоматическим управлением с датчиком сумерек или датчиком движения.

Датчик сумерек

Самый простой способ заменить источник света – заменить его на источник со встроенным датчиком сумерек.

У этого решения два недостатка: высокая цена и то, что при перегорании источника света придется покупать новый, в том числе с сенсором.

Второе решение, заключающееся в установке отдельного датчика сумерек и подключении его к существующему источнику света, кажется более разумным. К тому же это намного дешевле.

Помимо датчика сумерек, нам еще нужно купить три электроблока для подключения проводов и тестер напряжения, так называемую пробирку.

Установка датчика сумерек

Типовая электрическая установка в частном доме выполняется трехжильными электрическими кабелями.

В каждом из них по три провода:

  • Коричневый с буквой L (линейный, фазовый)
  • Синий с буквой N (нейтральный)
  • Зеленый или желто-зеленый с буквами PE (так называемая земля).

Перед тем, как приступить к установке датчика сумерек, , мы должны сначала отключить питание в электрической цепи, которая управляет наружным освещением.

Для этого предохраняющий его автоматический выключатель максимального тока, расположенный на плате предохранителей (распределительном устройстве), необходимо перевести в положение «выключено».

Если мы не знаем, какой предохранитель (автоматический выключатель) отвечает за цепь с внешним освещением, мы всегда можем отключить главный предохранитель или – по соображениям безопасности – просто все они на плате предохранителей.

Снимаем рассеиватель, чтобы был доступ к источнику света и электрическим выводам в наружном светильнике.

Включаем на время предохранители и внимательно пробиркой проверяем правильность подключения светильника.

Фазный провод (коричневый) должен быть подключен к клемме L в светильнике, синий провод – к клемме N, а зеленый – к клемме PE в корпусе светильника.

Выключатель светильника, расположенный на стене в коридоре, следует монтировать на фазном проводе.

К каждому купленному вами сумеречному датчику прилагается схема установки, объясняющая, как подключить его к установке.

Датчик сумерек имеет короткий соединительный кабель, состоящий из трех проводов: коричневого, синего и желтого.

Согласно схеме, мы соединяем коричневый провод датчика с коричневым проводом L домашней установки, синий провод с синим проводом N домашней установки и клемму N в домашней установке. светильник, и желтый провод с клеммой L в светильнике.

Мы не подключаем провода напрямую, а с помощью электрических кубиков.

Соединительный кабель датчика сумерек вводится в светильник через имеющееся отверстие (если такого отверстия нет, его необходимо проделать).

Датчик следует устанавливать возле светильника, в таком месте, чтобы свет от светильника не падал прямо на него.

Все электрические соединения выполняются с помощью электрических кубиков внутри светильника.

Кабели в светильнике должны быть проложены таким образом, чтобы они не касались источника света и находились как можно дальше от него.

По окончании работы включить предохранители и выключатель наружного освещения в коридоре.

Источник света теперь должен находиться в режиме ожидания, но не гореть. Только с наступлением сумерек он должен автоматически включаться и выключаться утром.

Можем проверить сразу, прикрыв на мгновение датчик сумерек руками.

Убедившись, что все работает исправно, надеваем купол светильника.

Необходимо заранее отключить предохранители в случае аварии.

Подключение датчика движения к светодиодной лампе

Датчик сумерек и датчик движения

Включение освещения в сумерках тоже очень полезно при въезде в гараж.

Схема освещения, питающая эти светильники, может быть оснащена датчиком сумерек с дополнительным датчиком движения, чтобы свет включался только в темноте, а кто-то еще находится перед гаражом.

Для этого достаточно простых датчиков с датчиком сумерек и датчиком движения в одном корпусе.

Выбранный датчик имеет две дополнительные ручки – одну для регулировки интенсивности света, при которой он будет активироваться, а другую – для настройки интенсивности света.

Время работы выбранного датчика составляет от 10 секунд до 7 минут.

Установка датчика – хорошая возможность заменить вышедшие из строя светильники на новые.

Хорошим решением в данном случае являются светодиодные светильники, крепящиеся к крыше.

Начинаем с отключения цепи освещения соответствующим предохранителем.Затем демонтируем старые светильники.

Датчик закреплен на потолке по центру над въездом в гараж.

Оба светильника будут расположены симметрично по обе стороны здания.

Согласно схеме, прикрепленной к датчику, оба светильника должны быть подключены к датчику, а шнур питания должен быть проведен к датчику.

После выполнения всех электрических подключений включить в гараже цепь освещения с соответствующим предохранителем и осветить – выключателем.

Днем удобнее работать в светлое время суток, но тогда сложно проверить, все ли сделано правильно, потому что в яркое время суток датчик сумерек не работает.

Убедившись, что все работает исправно, можно (на всякий случай выключив предохранители еще раз) закончить монтаж светильников и датчика.

Окончательную настройку датчика лучше всего производить после наступления темноты, используя ручки для установки интенсивности света, при которой датчик должен активироваться, и времени освещения.

С этого момента следит за тем, чтобы выключатель света всегда находился в положении «включено».

Разработка интеллектуальной системы освещения с детекторами движения

Включайте свет, когда он вам нужен. Детекторы движения – неотъемлемая часть интеллектуальной системы освещения.

Их использование означает не только комфорт и удобство, но и значительную экономию энергии, поскольку датчики включают свет, когда он нужен, и выключают его, когда в нем нет необходимости.

Идеально подходят для общественных зданий, особенно на проезжей части, а также для частных домов и квартир: гардеробных, подвала или прихожей.

Микроволновая печь или инфракрасный порт?

Motion определяет присутствие человека или другого объекта в поле их зрения в комнате или области и автоматически активирует другие устройства.

Чаще всего они используются для управления освещением, хотя могут также, например, инициировать тревогу.

В зависимости от способа работы датчиков их можно разделить на две группы:

  • Инфракрасный : Датчики регистрируют колебания теплового излучения и, благодаря использованию сегментированной линзы, становятся сигналами движения –
  • Микроволновая печь : Датчики излучают радиоволны высокой частоты, около 1-10 ГГц, которые отражают на предметах, животных, людях и вернитесь к детектору.Система сравнивает переданную волну с принятой волной и интерпретирует любое изменение как движение.

На что следует обратить внимание при выборе датчика?

Все зависит от его назначения и применения. Если датчик предполагается разместить на открытом воздухе, его корпус должен иметь степень защиты IP.

Угол измерения также важен. Стандартный диапазон составляет около 160˚ – 180˚.

Но если вы хотите разместить датчик на потолке посреди комнаты, выберите датчик с углом измерения 360˚.

Также стоит отметить номинальную нагрузку, обычно в ваттах, которая указывает, сколько лампочек или других устройств можно подключить к датчикам.

Два или даже три регулируемых параметра помогают лучше адаптировать датчики к нашим потребностям.

Время включения – это время с момента последнего обнаружения движения до того, как датчик выключит освещение.

Свет включается, как только обнаруживается движение, но нам решать, как долго он должен оставаться включенным, в зависимости от назначения датчика.

Другое время включения будет запрограммировано у входной двери и другое время в коридоре или на подъездной дорожке.

Режим работы датчика

Используемый в них метод обнаружения движения определяет их назначение.

Инфракрасный датчик пассивен, не подает никаких сигналов, поэтому препятствие в виде даже тонкой стены или двери приведет к тому, что датчик не сработает.

Датчик также не обнаруживает нашего присутствия, поэтому, когда мы прекращаем движение, даже если мы остаемся в его поле зрения и не происходит тепловых изменений, датчик выключит освещение.

Следовательно, , этот тип датчика идеально подходит для мест, где мы появляемся время от времени и где свет в основном выключен: в коридоре, подъездной дорожке или перед входом в дом.

В этих местах держать свет включенным всю ночь просто неэкономично.

Датчик помогает экономить электроэнергию, особенно если мы забыли выключить свет, датчик сделает это за нас, позаботившись о наших счетах.

Такое решение понравится не только ночным людям, но и родителям, чьи дети любят гулять по дому ночью.

С микроволновыми датчиками тонкие двери и стены не помеха.

При калибровке соответствующей чувствительности устройства мы можем добиться эффекта, при котором включенный свет будет встречать нас в комнате еще до того, как мы даже откроем дверь в шкаф, коридор или подвал.

В этой ситуации микроволновый датчик снижает дискомфорт при входе в темную комнату.

Если для нас важны эстетические соображения, стоит помнить, что микроволновый датчик можно спрятать за подвесным потолком или гипсокартоном.

Детектор движения часто является частью системы охранной сигнализации или включает другие электрические устройства.

Однако, если вы используете его только для управления освещением, вам стоит подумать о покупке плафона со встроенным датчиком движения.

Такое решение намного проще и проще, а датчик, встроенный в плафон, имеет те же функции, что и установленные отдельно, включая контроль интенсивности света и время включения / выключения / время задержки.

Использование детекторов движения – одно из самых простых решений, позволяющее регулировать освещение в соответствии с индивидуальными потребностями и предпочтениями, в то же время сохраняя при этом экономию энергии.

Использование датчиков для автоматического включения ламп делает использование освещения более комфортным, удобным и дешевым в использовании.

Ознакомьтесь с другими полезными статьями

Коммерческое использование выключателей света с функцией обнаружения движения | Small Business

Выключатели света для обнаружения движения – это устройства, которые автоматически включают свет, когда подключенные к ним датчики обнаруживают движение, например, человека, идущего по офису, или автомобиля, приближающегося к зданию.Они также выключают свет, когда нет движения. Коммерческое предприятие, использующее выключатели света для обнаружения движения, может сэкономить деньги на счетах за электроэнергию, а также повысить безопасность в помещениях. Вы можете найти переключатели обнаружения движения на различных объектах, от офисных зданий до складов и супермаркетов.

Места общего пользования

Предприятия используют выключатели света для обнаружения движения в местах общего пользования, поэтому никому не придется забывать выключать свет. Например, сотрудники встречаются в конференц-зале, и тот, кто уходит последним, не должен отвечать за выключение всего света.Лампы обнаружения движения также позволяют работнику вернуться в комнату за предметом, который он оставил, без необходимости возиться с выключателем.

Энергия

Даже если компания установила на своих предприятиях системы освещения с низким энергопотреблением, рабочие все равно могут тратить электроэнергию, если они оставляют свет включенным все время, когда в нем нет необходимости. Сотрудник может настроить выключатели освещения при обнаружении движения, чтобы они автоматически выключали свет после определенного периода отсутствия движения, что означает, что в комнате никого нет.Помимо экономии средств на счетах за коммунальные услуги, выключатели света с функцией обнаружения движения помогают снизить воздействие предприятия на окружающую среду.

Безопасность

Когда сотрудник работает поздно ночью, когда большинство других рабочих уже покинуло здание, переключатели света обнаружения движения могут обеспечить дополнительную меру безопасности. Вместо того чтобы бродить по темной комнате или коридору в поисках выключателей, рабочий просто начинает идти, чтобы осветить свой путь.

Безопасность

Затемненное здание или часть здания могут быть привлекательной целью для вандалов или воров, но переключатели света обнаружения движения будут определять их движение.Охранники увидят свет, внезапно включающийся в окне офиса или коридорах, когда они патрулируют или заглядывают через камеры видеонаблюдения, предупреждая их о присутствии возможных неавторизованных посетителей.

Ссылки

Биография писателя

Джулиус Вандерштин работает писателем-фрилансером с 1999 года. Его работы публиковались в газетах «Лос-Анджелес Таймс», «Wired» и «S.F. Еженедельно ». Вандерштин имеет степень бакалавра журналистики в Государственном университете Сан-Франциско.

Несколько методов обнаружения движения

Существует множество различных опций для обнаружения движения, но какой из них лучше всего соответствует вашим потребностям? Здесь я рассмотрю некоторые из наиболее широко используемых технологий датчиков движения и исследую ситуации, в которых каждая из них может быть использована с ее сильными сторонами.

Выбор подходящего инструмента для работы

Важным и часто упускаемым из виду фактором при выборе новых компонентов для вашей системы безопасности является то, насколько хорошо они будут интегрироваться с вашей существующей сетью.Системы безопасности наиболее эффективны, когда состоят из набора лучших в своем классе компонентов, безупречно работающих вместе. Итак, прежде чем выбрать новый компонент для вашей системы, спросите себя, как он впишется в вашу существующую сеть и будет ли он работать с компонентами, которые вы, возможно, захотите добавить в будущем.

Также стоит отметить, что в технологиях обнаружения движения, которые я буду рассматривать, будут существенные различия в качестве и эффективности отдельных продуктов.Приведенное ниже предназначено для того, чтобы различать преимущества каждой технологии при работе в наиболее подходящей среде.

И, наконец, самое главное, выберите решение, подходящее для конкретной работы. Каждая установка сопряжена со своими проблемами – будь то бюджетные ограничения или сложные условия – и для каждой потребуется индивидуальное решение, отвечающее требованиям.

Датчики PIR

Пассивные инфракрасные (PIR) датчики улавливают тепловые сигнатуры от объектов в пределах их поля зрения.Датчик обнаруживает изменения в количестве улавливаемого инфракрасного излучения, и при достижении порогового значения датчик активирует все, к чему он подключен – будь то свет, сигнализация или камера. Чтобы узнать больше о том, как они работают, щелкните здесь.

Эта простая технология эффективна в том, что она делает, но простота конструкции влечет за собой присущие ей проблемы. Во-первых, выходной сигнал датчика очень прост: да / нет (например, включать свет или нет). Значение этого станет очевидным при сравнении с альтернативными технологиями в этом посте.Кроме того, принцип работы датчика PIR также означает, что он не имеет большого диапазона, и он может легко столкнуться с препятствиями (например, паутиной, листьями и т. Д.) И прохождением тепловых сигнатур (например, Гарфилда, Кролика Питера) , Фантастический мистер Фокс и т. Д.), Которые вызовут ложные срабатывания.

Помимо минусов, датчики PIR эффективны, если вы знаете об их ограничениях. Они хорошо работают в небольших помещениях и не «видят» сквозь окна – проблема, с которой иногда сталкивается видеодетектор движения (VMD). И, учитывая, что они так долго используются в системах безопасности, они также довольно доступны по цене.Как упоминалось ранее, между датчиками PIR на разных концах рынка будут различия – убедитесь, что вы выбрали тот, который соответствует вашим конкретным потребностям.

Видеодетектор движения (VMD)

Опция VMD объединяет изображения, созданные камерой слежения, с программным обеспечением, которое может анализировать изображения по мере их захвата. Это происходит примерно так же, как оператор камеры сидит и смотрит видеопоток, но автоматизирован и поэтому имеет определенные преимущества (щелкните здесь, чтобы узнать больше).

Некоторые недостатки этой технологии легко увидеть. Работая в видимом спектре света, камера слепнет, если света недостаточно, и открыта для ослепления, если слишком много задней подсветки. Даже при использовании света, активируемого датчиком, всегда будет проблема с тенями. С другой стороны, видео – это широко применяемое решение безопасности, а добавление уровня аналитики довольно рентабельно.

Этот метод обнаружения движения во многом зависит от двух ключевых компонентов: качества изображения с камеры и качества используемого аналитического программного обеспечения.Существует широкий спектр технологий VMD – некоторые из них позволяют вносить изменения в настройки, например чтобы обнаруживать движение только в пределах определенных периметров, а некоторые просто обнаруживают любое движение. Опять же, важно выбрать оборудование, подходящее для ситуации, в которой оно будет использоваться.

Тепловизоры

Во-первых, тепловизионные камеры – это не совсем камеры, поскольку они не улавливают видимый свет. Чтобы упростить, это датчики, которые создают изображение на основе разницы температур между объектами в их «поле зрения».Чтобы узнать больше о том, как работают тепловизионные камеры, щелкните здесь.

Тепловизоры – изумительный комплект. У них отличный диапазон, даже если они фокусируются на довольно узкой области, могут улавливать тепловые сигнатуры через дым и туман и невосприимчивы ко многим условиям, которые могут быть проблематичными для камер видимого света – тени, темнота, подсветка и даже замаскированные объекты. . Они также работают с видеоаналитикой, как описано выше, и особенно эффективны при использовании в тандеме с камерами видимого света.

Несмотря на то, что эти тепловизионные камеры очень эффективны, они имеют столь же высокую цену, что во многих случаях может поставить технологию за рамки возможностей.

Радар

Чтобы еще раз упростить, радар работает, передавая радиоволны и принимая те же волны, которые отражаются от объектов в поле его обнаружения. Для более подробного объяснения ознакомьтесь с записью в Википедии здесь. С точки зрения полезности в системе безопасности, эта технология вычисляет расстояние, скорость и размер объектов по отношению к детектору.

Преимущество использования радиоволн перед инфракрасным или видимым светом заключается в сравнительном отсутствии помех, вызываемых повседневными препятствиями / срабатыванием ложных тревог. Радиоволны проходят через несущественные объекты, такие как паутина, листья и дым, позволяя радарному оборудованию сосредоточиться на важных объектах. Они также работают независимо от видимого спектра света и, таким образом, работают без затруднений в сложных условиях освещения.

Особым преимуществом отслеживания расстояния до объектов является то, что радар может быть настроен на работу в определенных зонах, например в пределах огороженной территории, что опять же снижает количество ложных тревог из-за активности за пределами периметра.Узнайте больше о том, как крупный торговый центр в Стокгольме, Швеция, и округе Брум, штат Нью-Йорк, США, сократил количество ложных срабатываний с помощью радар-детектора. Кроме того, он может обнаруживать движение в гораздо более широком диапазоне, чем тепловизионные камеры, даже если он делает это в меньшем диапазоне. Цена на радар намного ниже, чем у тепловизионных камер и недалеко от ИК-датчиков.

Решения для конкретных ситуаций

У всех этих решений по обнаружению движения есть свои сильные и слабые стороны, и их эффективность будет зависеть от ситуаций, в которых они используются, и от дополнительных компонентов, с которыми они используются.Сама по себе камера видимого света была бы бесполезна ночью, но добавление света, активируемого датчиком движения, значительно улучшило бы производительность; вы, вероятно, не стали бы устанавливать сложный радар в офисе 4х4 м; и от датчика PIR будет мало пользы при обнаружении злоумышленников в заповеднике дикой природы (если вы не хотите обнаруживать дикую природу).

Узнайте больше об оборудовании Axis для обнаружения движения, включая сетевое видео и аналитику, тепловизионные камеры и радары:

Радиолокационная техника

Как установить уличный датчик движения (с изображениями)

Об этой статье

Соавторы:

Лицензированный подрядчик по ландшафтному дизайну

Соавтором этой статьи является Майк Гарсия.Майк Гарсия – лицензированный подрядчик по ландшафтному дизайну и основатель Enviroscape LA, фирмы по ландшафтному дизайну и строительству с полным спектром услуг в Лос-Анджелесе, Калифорния. Обладая более чем 30-летним опытом, Майк специализируется на экологически безопасных ландшафтах. Майк имеет степень декоративного садоводства, лицензии C-27 ландшафтного подрядчика и D-49 подрядчика по обслуживанию деревьев, а также сертификаты Permaculture Design, California Naturalist, International Certified Professional Pond Contractor, и сертификаты по строительству прудов.Он является одним из восьми международных сертифицированных строителей прудов в мире. Enviroscape LA выиграла награды Международной ассоциации профессиональных подрядчиков по водоемам (IPPCA), Национальной ассоциации специалистов по водоемам (NAPP) и Калифорнийской ассоциации ландшафтных подрядчиков (CLCA) в области ландшафта и водных объектов. Майк – бывший президент CLCA, а в настоящее время входит в состав их местного совета директоров. Enviroscape LA была представлена ​​в журналах PONDS USA Magazine, Pond and Garden Lifestyles Magazine и Los Angeles Times.Майк появлялся в фильмах Extreme Home Makeover, Landscapers Challenge на HGTV и в сериале A&E Fix That Yard. Эту статью просмотрели 151 970 раз (а).

Соавторы: 12

Обновлено: 16 сентября 2021 г.

Просмотры: 151,970

Резюме статьиX

Установка уличного датчика движения может помочь вам чувствовать себя в большей безопасности дома, и для этого нужно просто подключить провода и прикрутить лампу и крепление на место.Перед тем, как начать, выключите питание в монтажной коробке, чтобы не подвергнуть себя опасности шокировать себя. Начните с установки регулируемой перемычки светового блока на вашу электрическую коробку. После того, как он будет вкручен, поместите резиновую прокладку вокруг внешнего края нового приспособления. Для подключения проводки используйте колпачки для подключения проводов одного цвета. Как только это будет сделано, вы можете вставить проводку в электрическую коробку и вкрутить световой блок и лампочку. Убедившись, что он работает, нанесите тонкий слой силиконового герметика по краю приспособления, чтобы закрыть его.Чтобы узнать, как настроить свет датчика движения, читайте дальше!

  • Печать
  • Отправить письмо поклонника авторам
Спасибо всем авторам за создание страницы, которую прочитали 151 970 раз.

Philips Hue Motion Sensor Light Information

Датчики движения

Hue – одни из самых полезных устройств для умного дома. Они позволяют вам автоматически включать и выключать свет. Их также можно использовать для более сложных приложений и домашней автоматизации.

Эти датчики движения также сообщают вам, когда что-то идет не так. На лицевой стороне датчика движения есть светодиодный индикатор, который мигает разными цветами и узорами в зависимости от того, что не так.

Большинство различных цветов и узоров просто позволяют узнать уровень заряда батареи вашего датчика движения Hue, когда он начинает разряжаться. Другие цвета и узоры используются, чтобы вы знали, на каком этапе настройки находится устройство. Если у вас возникли проблемы с датчиком движения Hue, можно использовать светодиодные индикаторы, чтобы вы знали, что пошло не так.

Что такое датчики движения оттенка?

Датчик движения Philips Hue для улицы Датчики движения

Hue – одни из самых интересных продуктов для умного дома. Они позволяют запускать (без каламбура) различные средства автоматизации для остальной части вашего умного дома.

Датчики движения

Hue бывают двух видов. Вы можете купить как внутренние, так и наружные модели. Основное различие между ними сводится к защите от атмосферных воздействий и долговечности. Датчик движения на открытом воздухе разработан, чтобы противостоять стихиям и работать в гораздо более суровых условиях.

Чтобы ваши датчики движения Hue могли подключаться к остальной части вашей интеллектуальной технологии, вам понадобится Hue Bridge. Мы поговорим об этом чуть позже, но соединение между Hue Bridge и датчиками движения Hue может привести к тому, что некоторые коды ошибок светодиода начнут мигать. .

Хотя датчики движения Hue предназначены в первую очередь для работы с освещением Hue, вы также можете использовать их с различными гаджетами для умного дома. Датчики движения Hue работают с приложением Hue, а также с некоторыми из самых популярных приложений для умного дома, такими как Homekit и Alexa.

Вот что вы можете делать с датчиками движения Hue.

Что можно сделать с датчиком движения оттенка?

Возможности датчика движения Hue невероятны. Использование этих датчиков для включения и выключения освещения – это лишь верхушка айсберга, хотя освещение – хорошее место для начала. Наиболее распространенное использование датчиков движения Hue для включения света при обнаружении движения :

Снимок экрана приложения Hue, показывающий конфигурацию датчика движения Hue

Это может быть, когда вы приходите домой с работы или встаете посреди ночи, чтобы напиться воды.Вы также можете использовать их для включения света в менее часто используемых местах дома, таких как прачечная или подвал. Также можно настроить датчики движения на выключение света.

Отключение света с помощью датчика движения – отличный вариант, если вы хотите автоматизировать освещение своего дома. Это работает путем настройки датчиков движения на отключение света после периода бездействия. Единственным недостатком этого является то, что если они не обнаруживают никакого движения, пока вы активно используете освещение и находитесь в неподвижном состоянии, скажем, читаете книгу, они все равно выключат свет.Однако эту проблему легко решить.

Есть более сложные приложения, которые можно использовать с датчиками движения Hue. К ним относятся использование Alexa или Homekit, чтобы ваш датчик движения Hue управлял другими интеллектуальными технологиями в вашем доме. Если вы объедините датчик движения с умной розеткой, вы можете включить практически любое устройство в зависимости от активности в этой комнате. Хотите, чтобы ваша кофемашина включалась, когда вы идете по кухне? Что ж, с датчиком движения и умной розеткой можно это сделать .

Хотя датчики движения могут показаться подходящим решением для каждой проблемы умного дома, о которой мы только можем подумать, у них действительно есть свои наборы проблем. Датчик движения Hue позволяет узнать, что случилось, благодаря светодиодной подсветке, расположенной прямо под тематическим датчиком движения . Этот светодиодный индикатор будет менять цвет или мигать в зависимости от того, что происходит.

Датчик движения Philips Hue в коробке

Давайте раскроем тайну светодиодной лампы Hue и посмотрим, что происходит под капотом одного из самых универсальных умных гаджетов.

Датчик движения оттенка горит зеленым светом

Обычно хорошо видеть зеленый светодиод на датчике движения Hue.

Согласно официальному буклету документации, прилагаемому к датчику , вы должны увидеть мигающий зеленый свет на датчике движения Philips Hue, когда приложение Hue подключается к датчику движения . Этот мигающий зеленый свет погаснет через секунду, а датчик движения останется подключенным.

Однако многие пользователи сообщают о том, что на их датчике движения Hue появляется мигающий зеленый индикатор ошибки.Некоторые пользователи даже заметили, что индикатор мигает красным и зеленым в течение коротких периодов времени. Похоже, обе эти ошибки требуют сброса.

Чтобы сбросить настройки датчика движения Philips Hue, достаточно нажать утопленную кнопку на задней панели устройства:

Задняя часть датчика движения Philips Hue

На задней стороне датчика движения должно быть небольшое отверстие с маленькой кнопкой внутри. Чтобы нажать эту кнопку, вам понадобится небольшой инструмент.Мы предлагаем развернуть скрепку как отличный вариант для нажатия этих кнопок технического сброса.

После сброса датчика движения Hue светодиодный индикатор на передней панели должен мигнуть несколько раз. Как только мигание перестанет мигать, сброс будет завершен. Имейте в виду, что для сброса датчика движения необходимо нажать эту кнопку не менее 5 секунд. Некоторых удивляет, насколько сильно нужно нажимать на кнопку, чтобы начался сброс.

Большинство пользователей сообщают, что перезагрузка устройств Philips Hue устраняет любые ошибки, связанные с загоранием зеленого светодиода, когда этого не должно быть.

Есть еще два цвета светодиодной подсветки, о которых нам нужно поговорить. Что делать, когда загорается оранжевый или желтый свет?

Датчик движения оттенка имеет желтый или оранжевый свет

Давайте сначала уберем с дороги самую сложную часть раздела. Какого цвета эта светодиодная лампа?

Датчик движения My Philips Hue в режиме настройки

Сообщество Philips Hue еще не определилось, будет ли этот светодиодный индикатор желтым или оранжевым . Официальный веб-сайт Philips Hue называет это оранжевым светодиодным светом, но сообщество умного дома, похоже, считает, что я могу пойти по другому пути.Достаточно сказать, что если свет не зеленый или красный, мы имеем дело с желто-оранжевым сигналом светодиода.

Оранжевый светодиодный индикатор может начать мигать двумя обычными способами. Первый – во время настройки.

Когда вы подключаете или настраиваете датчик движения Hue, индикатор кратковременно мигает оранжевым цветом . Это сделано для того, чтобы вы знали, что датчик движения готов к подключению к Hue Bridge. Этот оранжевый светодиодный сигнал перестанет мигать после успешного подключения датчика движения Hue к мосту.Мы поговорим о проблемах с подключением в последнем разделе этого руководства.

Другой раз, когда начинает мигать оранжевый светодиодный индикатор, вы должны знать, когда батарея разряжается. Если датчик обнаруживает движение и батарея разряжена, оранжевый светодиодный индикатор начинает мигать. Итак, если вы видите, что оранжевый светодиодный индикатор мигает, пора заменить батарею.

Здесь описаны основы оранжевой светодиодной подсветки. Теперь перейдем к красному светодиоду.

Датчик движения оттенка имеет красный свет

В мире технологий мы можем положиться на то, что мигающий красный светодиодный сигнал обычно означает, что что-то пошло не так.Датчик движения Hue придерживается этой традиции, и мигающий красный индикатор означает, что на вашем устройстве возникла проблема.

Некоторые из этих проблем являются обычными, и беспокоиться не о чем. Наиболее частая причина, по которой светодиодный индикатор загорается красным, заключается в том, что батарея вот-вот разрядится. Если датчик обнаруживает движение и состояние батареи критическое, загорится красный светодиодный индикатор, чтобы вы знали, что в вашем устройстве скоро закончится заряд батареи. Когда датчику движения необходимо заменить батарею, он будет коротко мигать красным светом.

Длинные красные вспышки указывают на проблему с подключением. Если ваш датчик движения изо всех сил пытается подключиться к мосту Hue, светодиодный индикатор будет циклически мигать длинными красными вспышками, чтобы вы знали, что существует какая-то проблема , препятствующая подключению датчика движения к мосту.

Первое, что нужно сделать, если у вас возникли проблемы с подключением датчиков оттенка, – это убедиться, что два устройства находятся в пределах досягаемости друг друга. Общий диапазон действия вашего датчика движения и Hue Bridge будет зависеть от физической планировки и конструкции здания, в котором вы их используете.После того, как вы проверите диапазон, вы должны поискать помехи ZigBee.

Если ваш умный дом наполнен новейшими интеллектуальными устройствами и технологиями, вы можете начать испытывать помехи сигналам Wi-Fi и ZigBee. Еще одним распространенным источником помех ZigBee является тот факт, что и эта сеть, и Wi-Fi используют радиодиапазон 2,4 ГГц. К счастью, ZigBee и Wi-Fi используют разные каналы в этой полосе пропускания. ZigBee следует использовать каналы: 15, 20 или 25, избегая при этом 1, 6 и 11. Канал 25 является каналом передачи с низким энергопотреблением в соответствии с правилами FCC, поэтому он может иметь более короткий диапазон, чем другие каналы.

Вы можете дважды проверить канал ZigBee вашего Hue Bridge (и, следовательно, вашего датчика движения Hue) через приложение Hue. В старом приложении это было в настройках Hue Bridge, но в новом приложении вы должны щелкнуть «Настройки», «Настройки моста», после чего отобразится канал Zigbee:

Настройки Hue Bridge в новом приложении Philips Hue

Если помехи или низкий заряд батареи не являются вашей проблемой, это может быть связано с вашим Hue Bridge. После проверки обоих этих решений попробуйте сбросить настройки Hue Bridge.

Последнее решение проблемы мигающего красного светодиода – просто сбросить этот датчик движения. Как мы уже упоминали в разделе о зеленых светодиодах, иногда комбинация мигающих красных или зеленых светодиодов является признаком проблемы с программным обеспечением, а сброс – это решение, которое вы ищете.

Теперь вы готовы заняться любым кодом светодиодной подсветки датчика движения Hue, который встречается у вас на пути.

Крутых вещей, которые можно сделать с детектором движения – Smart Home Inspiration

Опубликовано 4 года назад – 6 минут на чтение

Детекторы движения уже стали частью нашей жизни, знаете вы об этом или нет.Когда вы думаете о них, ваш разум, вероятно, смещается в сторону безопасности. В конце концов, это ситуация, которая нам наиболее знакома. И ты был бы прав. На них полагается множество умных сигналов тревоги, и вы можете создать несколько мощных потоков безопасности с помощью только детектора движения и Homey.

Детектор движения в вашем доме

Однако обнаружение движения может иметь гораздо больше применений. Он используется в простых механизмах, таких как раковины в общественных ванных комнатах. Вы знаете эти краны, которые автоматически включаются, когда обнаруживают, что ваши руки движутся к нему? Но вы поймете, насколько они классные, только когда войдете в ваш дом.

Детектор движения – одна из важнейших составляющих умного дома. Вы будете удивлены, насколько эффективным может быть один маленький датчик движения. Вот несколько примеров использования, в которых обнаружение движения сделает ваш дом намного умнее.

Автоматическое включение света

Самые привлекательные и полезные способы использования этих датчиков – это маленькие, например включение света. С этого должно начаться ваше путешествие по детектору движения. Один из самых простых способов – включить свет на крыльце при входе в дом.

Все, что действительно требуется, – это датчик и свет. С простым световым пятном GU10, детектором движения и одним Homey Flow вы всего в минуте работы от вашего собственного автоматизированного (подъездного) освещения. Ежу понятно.

Автоматическое открывание дверей

Когда вы на машине подъезжаете к подъездной дорожке, он создает ощущение футуристичности. И это не могло быть проще. Установите детектор движения у основания подъездной дорожки, подключите его к устройству открывания ворот гаража и сделайте простой Homey Flow.Это так просто. Имейте в виду, что для этого конкретного случая использования вам могут потребоваться детекторы движения с большим радиусом действия. Датчики движения Z-Wave предлагают этот диапазон, например Aeotec Multisensor 6, Fibaro Multisensor или Neo Coolcam Motion Sensor.

Помимо открывания двери, вы также можете настроить простую автоматику для включения света, когда вы подъезжаете, точно так же, как свет переднего крыльца. Чтобы обеспечить безопасность и сохранность вещей, вы можете подумать о добавлении триггера присутствия в свои потоки, чтобы никто не мог войти в ваш гараж!

Дорогая, я дома!

Представьте себе следующее: ваш датчик движения только что открыл дверь гаража и загорелся крыльцо.Теперь установите один датчик внутри вашего гаража или на парковке. Когда вы припаркуете машину, движение будет обнаружено. Тогда просто заставить Flow делать много чего.

Самым крутым было бы отправить на смартфон партнера сообщение о том, что вы дома. Вы также можете создать Flow, который автоматически включит устройства в вашем доме, или повернуть термостат на желаемую настройку.

Поймай подлых преступников

Обеспокоены, что кто-то может пробираться к вам по дому ночью? Хотите, чтобы на вашем смартфоне было сообщение, когда ваши дети не закрывают комендантский час? Легко с несколькими датчиками движения.Установите датчик у своей (задней) двери и создайте Flow, который автоматически включает их, когда вы ложитесь спать. Выполнено. Теперь вы будете предупреждены каждый раз, когда кто-то перемещается по вашему дому, когда это не должно происходить.

Экономия на счетах за электроэнергию

Несмотря на то, что интеллектуальные термостаты прошли долгий путь, не у всех есть термостат, который предлагает автоматический график нагрева, адаптированный к присутствию вашей семьи. А термостаты часто ограничивают свою досягаемость только вашим обогревом.Убедитесь, что ваши устройства не работают сверхурочно, когда вас нет дома. Выключайте свет и устройства автоматически, установив датчик на входах в ваш дом.

После того, как все вышли из дома и в течение какого-то времени не было обнаружено никакого движения, Homey переключит все устройства за вас, и вы сможете добиться желаемой экономии энергии через пять минут. Это умная технология, позволяющая снизить выбросы углекислого газа в вашем доме.

Никогда не забывай ключи

Вы собираетесь выбраться из дома.Вы знаете, что что-то забываете, но не можете вспомнить, что именно. Что делать, если вы получаете напоминание каждый раз, когда открываете дверь?

Конечно, вам не нужен датчик движения, чтобы вызвать такое событие, вы также можете использовать датчик двери / окна в этом конкретном случае. Пусть Homey отправит на ваш смартфон сообщение, когда кто-то выходит из дома: «Вы взяли ключи?», «Вы не забыли закрыть черный ход?» Или что-то особенное для вас лично.

Лучший друг собаки

Собака – лучший друг человека.Ваш умный дом может стать лучшим другом собаки. Если ваша собака закончила играть на заднем дворе и хочет, чтобы ее снова впустили, он может активировать датчик движения, чтобы войти. Или уведомить вас, что вам нужно открыть для него дверь!

Пора стать умнее хозяина питомца с помощью технологий.

А ты?

Как только вы начнете думать о том, как датчики движения могут улучшить вашу жизнь, у вас появится миллион возможностей и идей.

Расскажите, как вы могли бы использовать датчик движения, чтобы облегчить себе жизнь.Нужна помощь в выборе детектора движения? Ознакомьтесь с обзором в Talks with Homey Store или в нашем Руководстве по лучшей покупке: лучший датчик движения.

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
