Как подключить электробойлер: Как правильно подключить бойлер к водопроводу

Содержание

Как подключить бойлер к водопроводу

Содержание статьи

  1. Выбор места установки и монтаж водонагревателя
  2. Подключение бойлера к водопроводу
  3. Подсоединение проточного водонагревателя к сети
  4. Подключение к отопительному котлу
  5. Монтаж бойлера к одноконтурным агрегатам
  6. Работа с двухконтурным отопительным котлом

Правильно сделанный выбор электрического водонагревателя накопительного типа способен полностью обеспечить потребности в горячей воде. При этом важно не только знать, как подключить бойлер к водопроводу – только правильная установка сделает устройство безопасным в использовании, а знание некоторых хитростей при монтаже прибора, позволят вам немного сэкономить.

Выбор места установки и монтаж водонагревателя

При выборе места для установки водонагревателя следует руководствоваться следующими принципами:

Самая распространенная схема установки бойлера – это пространство над унитазом или угол в ванной комнате или туалете. При этом не понадобится тянуть к устройству длинные трубопроводы.

Для установки и подключения бойлера необходимы следующие инструменты:

  • Дрель (перфоратор) и набор сверл для работы по бетону;
  • Разводной и сантехнический (газовый) ключи;
  • Фум-лента, сантехнический лен и паста;
  • Труборез для металлопластиковых труб;
  • Рулетка, карандаш, схема подключений.

Кроме того, при монтаже водонагревателя на стену, облицованную керамической плиткой, не помешает запастись перьевыми сверлами для работы по керамике.

Для прикрепления аппарата к стене определяемся, на какой высоте он должен находиться. Можно нанести метку, совпадающую с нижним краем бойлера. Далее отмеряем на устройстве расстояние от его низа до планки крепления и переносим параметры на стенку. Затем с помощью дрели сверлим отверстие необходимой глубины и устанавливаем в них анкерные крюки, на которые и навешиваем водонагреватель.

Практически все модели бойлеров снабжают специальным винтом на задней стенке, с помощью которого можно добиться его точного размещения относительно вертикали. Особенности процесса регулировки можно посмотреть на видео.

Подключение бойлера к водопроводу

К водопроводу бойлер проще всего подключить с помощью металлопластиковых труб и фитингов, но наиболее надежным будет подсоединение трубами из полипропилена.

При скрытой установке рекомендуется присоединять водонагреватель исключительно с помощью полипропиленовых элементов.

Для врезки в напорный водопровод, выполненный металлическими трубами, можно воспользоваться специальной зажимной обоймой. При этом точка врезки должна находиться после счетчика воды и запорного вентиля стояка.

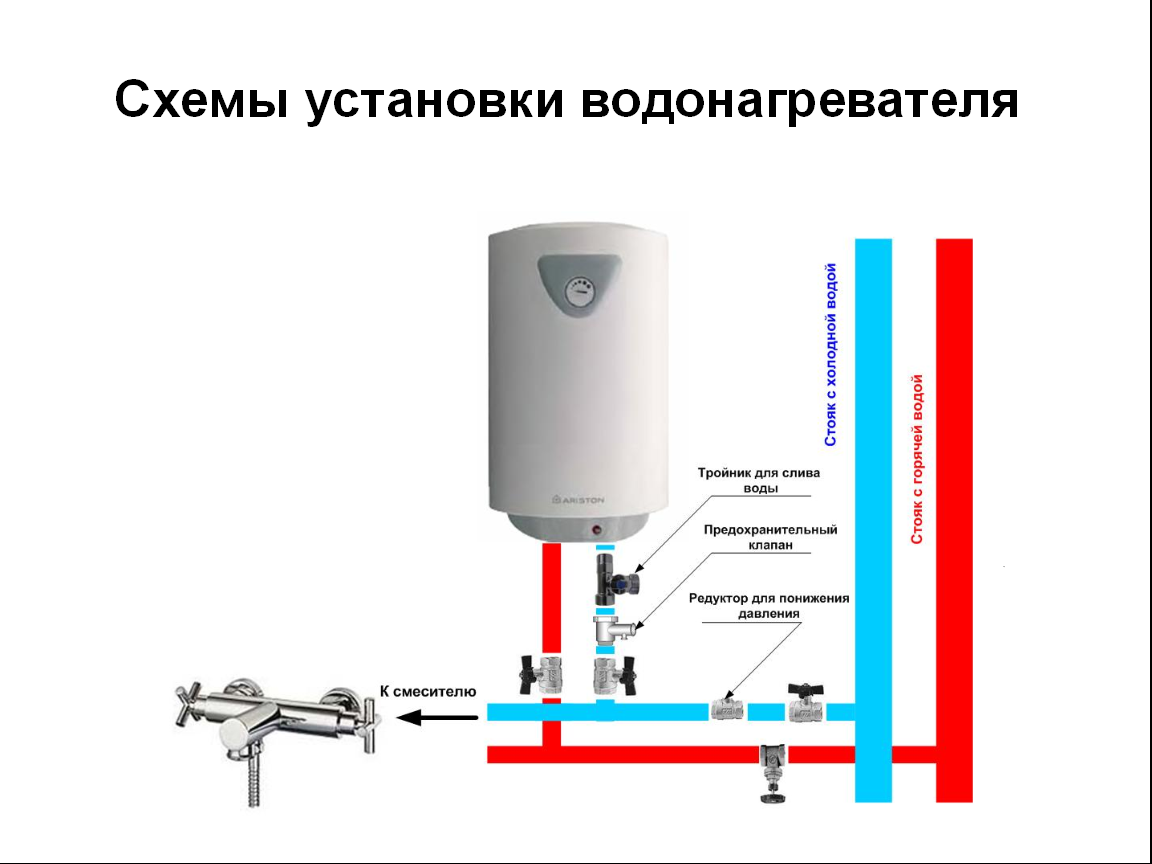

Принципиальная схема подключения

Прежде чем начинать работу, перекройте основной кран и слейте из системы воду. Подключение начинают, установив тройники на основных трубопроводах горячей и холодной водоподачи. С помощью фум-ленты (или пакли и пасты сантехнической) выполняют подсоединение запорных вентилей подачи и расхода бойлера. Такая схема позволит выполнять любые действия с водонагревающим устройством, не перекрывая подачу воды к точкам водоразбора.

Следующий шаг – установка предохранительного клапана на штуцер подачи холодной воды (обычно он помечен синим цветом). Этот клапан не только совершит аварийный сброс воды в случае критического повышения давления внутри бойлера, но и поможет удалить жидкость из устройства в случае необходимости.

На аварийный клапан, штуцер расхода горячей воды и установленные краны монтируют фитинги («американки»). Затем отмеряют точную длину труб, отрезают их труборезом и присоединяют к фитингам. К предохранительному клапану подключают гибкий шланг, второй конец которого выводят в канализацию.

Выполненное подключение к водопроводу с помощью гибких шлангов

Теперь можно открыть «горячий» и «холодный» краны бойлера. После наполнения устройства внимательно осмотрите соединения на предмет течи.

Подсоединение проточного водонагревателя к сети

Подключение бойлера к электрической сети необходимо предусмотреть еще на этапе ремонта помещения, в котором его планируется устанавливать. Для этого в непосредственной близости от него монтируют брызгозащищенную розетку. Монтаж осуществляют трехжильным медным проводом ПВС или ШВВП. Сечение проводников выбирают в зависимости от мощности ТЭНов бойлера.

Для самых распространенных приборов мощностью до 3кВт рекомендуется применять провод сечением не менее 1.5 кв.мм.

Схема подключения должна предусматривать заземление вывода массы устройства. Не лишней будет также установка УЗО и автоматического выключателя на силу тока не менее 16А.

Подробная схема организации подключения бойлера к электросети

После включения бойлера необходимо установить регулятор температуры на максимум и осуществить полный прогрев воды, после чего произвести повторный осмотр соединений с целью выявления проблемных мест.

Подробнейшее видео по всем этапам установки бойлера смотрите на видео ниже:

Подключение к отопительному котлу

Необходимо напомнить, что бойлер косвенного нагрева комбинированного типа требует подключения и к электроэнергии и к отопительному котлу (одноконтурному или двухконтурному). Во время отопительного сезона нагрев воды в таком устройстве осуществляется в трубчатом змеевике, окруженном теплоносителем, подаваемым из котла с помощью циркуляционного насоса. В теплое время года отопительный агрегат выключают, а подогрев воды в бойлере становится возможным благодаря ТЭНу, встроенному в бак.

Для подключения к котлу водонагревателя используют клапан трехходовой, при этом возможны два варианта подачи теплоносителя:

  1. работает один насос, прокачивающий теплоноситель через бойлер;
  2. два насоса в режиме переключения.

При работе котла на бойлер включается насос водонагревателя, а при подаче теплоносителя в систему отопления включается насос отопительного агрегата.

Монтаж бойлера к одноконтурным агрегатам

Схема подключения водонагревателя к одноконтурному отопительному котлу включает следующие шаги:

Для совместной работы котла и водонагревателя промышленностью выпускаются специальные монтажные комплекты, включающие трехходовой кабель с приводом, комплект кабелей и трубок.

Работа с двухконтурным отопительным котлом

Для обеспечения работы водонагревателя совместно с двухконтурным котлом, его устанавливают в непосредственной близости от отопительного агрегата. Затем подключают теплообменник бойлера к котлу отопления. Автоматика бойлера работает в связке с автоматикой отопительного прибора, тем самым поддерживается нужная температура воды на выходе из водонагревателя.

Если используется схема работы бойлера совместно с котлом отопления, то необходимо проследить за тем, чтобы на нагрев воды в теплообменнике аппарата не расходовалось много тепловой энергии, отбираемой из системы обогрева. В противном случае возникнут проблемы, связанные с понижением температуры теплоносителя отопительной системы.

В теплое время года рекомендуется отключать отопительный агрегат, в связи с нерентабельностью нагрева воды таким способом, и использовать ТЭН водонагревателя. При этом вода будет нагреваться немного медленнее, но общие затраты энергии, затрачиваемой  на горячее водоснабжение, будут более низкими.

своими руками, схема, бойлер Аристон

СодержаниеСвернуть

  1. Виды и нюансы
  2. Подключение электрических агрегатов
    1. Монтаж газовых колонок
    2. Подключение бойлера своими руками — видео
    3. Косвенные бойлеры — как подключить
    4. Цена вопроса

Подключение бойлера

Как подключить бойлер к своей системе водоснабжения и начать использовать его для своих нужд? Этим вопросом наверняка задавался каждый, кто хоть раз сталкивался с проблемами стационарного горячего водопровода.

К сожалению, реальность в наших краях такова, что жильцы далеко не каждого дома имеют возможность использовать все блага цивилизации, включая горячую воду прямиком из системы водопровода.

Очень часто подогрев воды для принятия водных процедур необходимо организовывать самостоятельно, за счет установки водонагревателей или бойлеров.

И вот здесь как раз вам очень понадобятся знания о том, как правильно подключить бойлер. Об этом и пойдет речь в данной статье.

1 Виды и нюансы

Бойлер или водонагреватель – это техника массовая, поэтому производители старались максимально упростить все работы, что связаны с его монтажом. И действительно, схема подключения бойлера довольно проста и интуитивно понятна, особенно если у вас есть хотя бы минимальные познания в сантехнике

Однако нельзя полноценно ответить на вопрос про то, как подключить бойлер к водопроводу и всем остальным коммуникациям, если не учесть его конструктивные особенности.

Существует несколько разновидностей бойлеров, и это только если упоминать про самые популярные варианты.

Проще всего их разделять по типу нагрева. Существуют бойлеры:

  • Электрические;
  • Газовые;
  • Косвенные.

Каждая разновидность имеет свои нюансы, особенности и даже принцип работы у них отличается. У некоторых — довольно серьезно. Имеет определенное значение и тип производителя нагревательного оборудования.

Так, как подключить бойлер Аристон, например, довольно легко и просто, ведь производитель заранее продумал все нюансы и указал все детали в инструкции. А вот менее популярные компании далеко не всегда имеют схожие возможности, в том числе и по сервисному обслуживанию, что тоже надо учитывать.

Схема подключения бойлера

Дальше мы расскажем вам о том, как подключить бойлер к воде и запустить его в работу, опираясь на вышеописанные их разновидности, а также отмечая все важные детали.

к меню ↑

2 Подключение электрических агрегатов

Электрические бойлеры справедливо считаются самой массовой и распространенной техникой на гражданском рынке. Они довольно дешевы, крайне производительны и просты в эксплуатации.

Смонтировать подобное оборудование очень легко, так как подключить электрический бойлер нужно только к двум источникам: непосредственно электрической сети и водопроводу.

Причем процесс работы еще сильнее упрощается за счет возможности использования гибких трубок, шлангов и всевозможных переходников, которые часто продаются в комплекте, либо легко докупаются в любом магазине сантехники.

Этапы работы:

  1. Монтируем устройство на стену с помощью дюбелей.
  2. Корректируем его положение.
  3. Подключаем к устройству трубы для ввода холодной и вывода горячей жидкости.
  4. Подключаем бойлер к электричеству.
  5. Монтируем дополнительные детали, если в них есть необходимость (краны, клапаны и т.д.).

Устанавливать бойлер можно в любом месте, желательно это делать на стене и вдали от детей.

Если у вас накопительный образец, то есть бойлер с крупным баком для жидкости, то его необходимо будет крепить на мощные анкера, так как вес бойлера такого типа часто превышает отметку в 50 кг.

Проточные образцы намного легче, в работе с ними обходятся практически подручными средствами или дюбелями средних габаритов.

Подключение воды к бойлеру и в первом, и во втором случае выполняется одинаково. Здесь все строго унифицировано. Используйте переходники и гибкие шланги. В случае проблем с герметичностью можете дополнительно заделать места соединений герметиком или чем-то подобным.

Подключение бойлера

А вот с электричеством дела обстоят иначе. Накопительные образцы водонагревателей не нуждаются в серьезном напряжении. Их мощность редко превышает отметку в несколько киловатт. Это, естественно, если говорить о бытовых моделях. Промышленные образцы куда мощнее, но мы их сейчас не рассматриваем.

Соответственно обычный накопительный водонагреватель достаточно просто подключить к качественной розетке. Как правило, подобных действий полностью достаточно для обеспечения нормальной работы всей системы.

А вот подключение электрического бойлера проточного образца – это уже немного другая история.

Тут необходимо организовывать отдельную линию подачи электричества либо иметь крайне надежную проводку. А все дело в том, что для проточного нагревателя мощность в 4-5 кВт считается средней. Также специалисты рекомендуют заземлить кабель, чтобы избежать вероятных неприятностей в случае серьезных сбоев.

Не помешает и наличие электронного преобразователя или бытовых инверторов. Вот почему до того как подключить бойлер в квартире вышеописанного образца, надо все четко продумать и подготовиться.
к меню ↑

2.1 Монтаж газовых колонок

Газовая колонка – это тот же водонагреватель, только он для своей работы использует энергию горящего газа. Раньше колонками пользовались почти повсеместно, до 50 годов прошлого века именно это оборудование пользовалось наибольшей популярностью.

Сейчас же газовые бойлеры существенно сдали свои позиции, хотя и продолжают составлять конкуренцию электрическим моделям.

Собственно, схема подключения газового бойлера тем и отличается, что здесь необходимо вместо электричества, в первую очередь думать о подводе газовой трубы и безопасном подключении ее к устройству.
к меню ↑

2.2 Подключение бойлера своими руками — видео



В остальном же процесс практически идентичен. Вам точно так же надо смонтировать прибор на стену с помощью мобильных креплений, отрегулировать его положение и подключить воду.

Вопрос подключения газа остается открытым. И мы настоятельно рекомендуем вам не лезть в эту область самостоятельно. Стоит пригласить квалифицированного специалиста, чтобы он завершил все опасные работы самостоятельно.

Второй важный момент – вентиляция. Газовым колонкам она просто необходима. Без нормальной вентиляции в камере обогрева не будет достаточной тяги, а соответственно и условий для горения газа или нагрева проходящей через колонку жидкости.

Вентиляцию чаще всего обеспечивают с помощью монтажа гофрированной трубы, которую устанавливаю на место выброса продуктов горения в колонке, а затем подсоединяют к стационарным вентканалам в комнате.

Как видите, подключить бойлер своими руками в такой ситуации тоже можно, но далеко не всегда это следует делать. Если при монтаже у вас возникают трудности с планированием подключения газа, или вентиляции, то лучше сразу же звоните мастеру, он свою работу сделает быстрее, качественнее и надежнее. Да и за результат вы будете спокойны.

Что же до электричества, то газовые колонки в нем практически не нуждаются. В некоторых случаях агрегаты оборудуют входом для сети. Иногда достаточно просто вставить батарейки для регуляторов и дисплея.

к меню ↑

2.3 Косвенные бойлеры — как подключить

Довольно экзотический вариант, но тоже вполне рабочий. Подключение косвенного бойлера отличается за счет того, что здесь нагревательный элемент – это та же горячая вода, что циркулирует по отопительному контуру в квартире. Соответственно вам нужна будет схема подключения бойлера к котлу.

Как подключить к котлу бойлер, вопрос довольно интересный. Необходимо заранее отключить систему отопления, заблокировать часть контура, которую планируется протягивать к нагревателю, затем слить с нее воду.

Бойлер в ванной комнате

После этого можно врезаться в отопительную систему и проложить трубы подачи и обратки к самому бойлеру. Входы будут отмечены на корпусе специальной маркировкой. Важно не перепутать их, поэтому старайтесь четко следовать инструкции.

Тип соединений определяет производитель, о чем также указывают в инструкции. Чаще всего это резьбовые соединения с различного рода прокладками.

Схема подключения бойлера к водопроводу идентична с предыдущими случаями, поэтому в нее вдаваться подробно не будем.

С электричеством ситуация схожая. Скорее всего, бойлер либо не будет требовать подключения к сети, либо обойдется какими-то минимальными мерами.
к меню ↑

2.4 Цена вопроса

За работу по установке бойлера мастер возьмет среднюю сумму. В нее войдет и тип бойлера, и наличие (или отсутствие) всех необходимых коммуникаций, сложности на самом рабочем участке.

В среднем за монтаж электрического бойлера специалисты запрашивают от 20-25 долларов. Установка газового нагревателя обойдется вам в 30-40 долларов. Ну а косвенные образцы водонагревателей монтируют и подключают за 40-45 долларов.

Как подключить электрокотел?

Подключить электрический котел особенно просто, поэтому многие люди берутся за проект установки этой системы отопления во время строительства своего дома или ремонта. Что нужно знать перед тем, как подключить котел электрический Как нам быть? В чем преимущества такого подключения?

Необходимые условия для подключения электрического



Котел электрический можно использовать в качестве основного отопления для небольшого по площади жилища. В противном случае его можно использовать в качестве дополнительного обогревателя, в дополнение к другим устройствам, таким как тепловой насос . Подключение и установка электрокотла не представляет больших сложностей. На практике это отопительное устройство можно подключить непосредственно к теплым полам, радиаторам или даже к баку для горячей воды для хозяйственно-питьевой воды или ГВС.

Если вы выбираете настенный электрический бойлер, вы должны быть уверены, что его опора прочно закреплена, чтобы выдержать вес, как только устройство будет заполнено водой. Внимательно прочитайте инструкцию по монтажу. Кроме того, электрический котел должен быть оборудован изолированными воздуховодами для предотвращения тепло от утечки или возможной потери тепла.

Независимо от предполагаемого использования, необходимо проявлять бдительность в определенных моментах перед подключением и установкой . Первый – это место установки электрокотла . Действительно, убедитесь, что он не подвергается воздействию влаги. Настоятельно рекомендуется сухое, чистое и легкодоступное место. Удобно, легкодоступное место позволяет легко настроить электрокотел и отремонтировать его при необходимости. Как правило, электрический котел имеет небольшие размеры. Действительно, его установку и подключение можно осуществить, не сталкиваясь с большими проблемами.

На практике подключение электрокотла к электро- и гидравлической установке жилого помещения должно осуществляться так, чтобы потом можно было им пользоваться и регулировать тепло по всему жилищу. Вместе с устройством может поставляться термостат, этот компонент позволяет использовать простую в использовании и более совершенную систему регулирования. Последним этапом является запуск электрокотла, при этом проверяется правильность функционирования установки.

Полезно знать : для правильной работы отопительная сеть должна включать предохранительных компонентов .

Подсоединение водопроводных труб электрокотла



После завершения подготовительного этапа начните процедуру по установке котла . Для этого необходимо подключить электрокотел к гидравлическому контуру того места, где вы живете. Монтаж обвязки электрокотла заключается, в частности, в выполнении соединения выхода и входа аппарата.

Кран, подсоединенный к штуцерам между трубами, облегчает техническое обслуживание котла. Следует тщательно проверить изоляцию соединительных труб, обычно стальных с резьбой или стальных и медных, особенно если электрокотел установлен в неотапливаемом помещении.

 Необходима установка предохранительного клапана. Этот гидравлический компонент обеспечит отвод пара в случае большого непредвиденного повышения давления. Кроме того, его выхлоп должен быть соединен штуцером со сливным шлангом. Эта система эвакуации должна быть расположена вниз, чтобы гарантировать полное опорожнение. Вы обнаруживаете здесь аксессуары для гидравлической системы обогрева.

Подключение электрического электрического котла



Что касается электрического подключения котла, то в первую очередь необходимо убедиться, что характеристики кабелей соответствуют стандартам NF . И для обеспечения безопасности это устройство типа должно быть заземлено. Кроме того, электроустановка должна быть подключена к цепи и защищена автоматическим выключателем с соответствующими характеристиками. Перед использованием внимательно прочитайте инструкции, прилагаемые к устройству, чтобы убедиться, что электропроводка соответствует французским стандартам.

Полезно знать :

Перед розжигом электрокотла проверьте подключение электрокотла к электрической и гидравлической системе вашего дома. Проверить герметичность элементов системы после заполнения водой и запуска электрокотла. Отсутствие утечек позволяет получить наилучший КПД в плане нагрева . Вы также должны убедиться, что предохранительный клапан не должен блокироваться каким-либо элементом. Кроме того, установка воздушников необходима, если в котле есть воздух.

Электрическое подключение котла: NFC 15-100



Стандарт Настоящий стандарт NF касается регулирования любой низковольтной электроустановки в жилых зданиях и Условия защиты электрической цепи котел. Этот стандарт требует, чтобы электрические установки включали в себя специальное оборудование для обеспечения безопасности. Для получения дополнительной информации перейдите по этой ссылке в стандарте NFC 15-100.

Плановое обслуживание



После подключения электрокотла можно приступать к его эксплуатации в полной безопасности. Правда, обязательного обслуживания в частности электрокотлу не требуется. Тем не менее, систематическое техническое обслуживание может быть выполнено для оптимизации его производительности. При этом знайте, что электрический котел отличается, в частности, высокой производительностью. Это одна из сильных сторон этой системы отопления. Его КПД близок к 100 %, то есть потеря энергия почти нулевая. Именно по этой причине электрический котел является одной из самых популярных систем отопления для частных лиц. Это отопительное оборудование с лучшей эффективностью .

На этом этапе необходимо проверить давление воды и прочистить радиаторы. Их очищают ежегодно.

Представление о преимуществах подключения электрического котла



Что касается подключения электрического котла , то последний подключается непосредственно к существующей установке, т. е. к электрическому соединению и к гидравлическому комплекту. При этом не требуется соединение для отвода дыма. Установка электрокотла и его подключение несложны как в новом доме, так и в дом на ремонте.
