Как подключить электроплиту своими руками

03.04.2015 / Электрические плиты

Современная электрическая плита может стать прекрасной альтернативой привычной всем газовой плиты. Ушли в прошлое времена, когда этот бытовой прибор выглядел громоздким и потреблял непомерное количество электроэнергии.

На сегодняшний день рынок электроплит весьма разнообразен. В каждой модели производители постарались гармонично объединить функциональность, компактный дизайн и энергосберегающие технологии.

Чтобы не обращаться к профессиональному электрику, необходимо знать, как подключить электрическую плиту самостоятельно. Большую часть работ, а иногда и установку такого оборудования в полном объёме, можно выполнить своими руками.

Готовимся к установке: важные моменты

Перед тем, как самостоятельно подключить электроплиту, следует выяснить её мощность, а также определить к какому типу сети необходимо произвести соединение. Большинство частных домов и квартир оснащены общей сетью однофазной проводки (220 вольт).

Реже встречаются трёхфазные линии.

1. Настольные электрические плиты и отдельные духовые шкафы имеют мощность меньше 3000 Вт. Их можно подключить через вилку (на 13 Ампер) и розетку или через соединительное устройство, снабжённое предохранителем.
2. Электроплиты с духовкой имеют мощность больше 3000 Вт. Их подключение выполняется через отдельную проводку, выходящую непосредственно на электрощит. Такой тип проводки называется радиальной сетью.

Для этого типа сети используется подключение прибора без розетки, чтобы повысить безопасность. Цепь питания удлиняется, устанавливается плавкий предохранитель. Касательно него можно (и даже нужно) проконсультироваться у электрика. Он подскажет, стоит ли традиционный мини-автомат заменять предохранителем такого типа.

[attention type=red]В электрощит монтируется отдельный рубильник с предохранителем либо используется имеющаяся свободная колодка. В ней должен быть предохранитель. При установке рубильника необходимо убедиться, подходят ли к нему трубчатые предохранители.

[/attention]

Сечение провода радиальной сети выбирается следующим образом:

• плиты до 13,5 кВт – 4 кв. мм;
• до 18 кВт – 6 кв. мм.

Защита осуществляется предохранителем на 30 ампер или мини-автоматом на 32 ампера. Проводка трёхжильная. Одна из жил используется как заземление.

Разбираемся, как правильно подключить электроплиту к радиальной сети

Схему подключения электрической плиты своими руками в таком случае следует делать в следующем порядке.

1. Блок соединения устанавливается в двух метрах от плиты. Подход к нему должен быть свободным – это важный момент безопасности. Можно использовать обычную монтажную коробку или скрытую, металлическую. Для последней в стене делается углубление.

Для плит из двух секций допускается использовать один блок. Секция конфорок и духовка подключаются отдельными проводами. Их сечение обязательно должно соответствовать основному проводу, ведущему к электрощиту.

Высчитывается длина провода таким образом, чтобы плиту можно было отодвинуть при необходимости в сторону и вымыть под ней пол.

2. Клеммная коробка крепится к стене на высоте 0,6 метра. Коробка и блок подключения соединяются проводом.
3. Провод от электрического щита прокладывается по кратчайшему пути. Чаще его размещают в углублении, прорубленном в стене (для этого можно использовать собранный своими руками штроборез), чтобы скрыть провода и не портить общий вид помещения.
4. Таким же скрытым способом можно провести провода от блока подключения непосредственно к плите.

[blockquote_gray]Неправильная эксплуатация и небрежное отношение к СВЧ-печи приводят к возникновению целого ряда неисправностей этого бытового оборудования. Ремонт микроволновки своими руками следует начинать, предварительно установив причины поломки.

Для успешной починки такого прибора будет полезным детально изучить устройство печи и принцип её работы.[/blockquote_gray]

5. Подведя к блоку соединения все необходимые провода (от плиты и общей сети), нужно зачистить концы каждой жилы.
6. В блоке находятся специальные клеммы для крепления проводов:
   • mains – сюда подключается сеть;
   • load – клеммы для крепления проводов от прибора, то есть для нагрузки.

[attention type=green]Важно! Фаза крепится к клемме L, цвет проводов красный. Нейтральные чёрные провода — к клемме N. Заземление монтируется к клемме E. Оно обозначается жёлто-зелёным кембриком (его нужно надеть на провода).[/attention]

7. Монтаж схемы подключения электроплиты своими руками осуществляется согласно инструкции, прилагаемой производителем к прибору.
8. В клеммной коробке соединяются провода, идущие от блока подключения и кабеля самой плиты. Соединение выполняется по цветам. В одну клемму подключаются провода одинакового цвета (с обеих сторон).

Особенности установки через соединительное устройство

Порядок работ при таком варианте установки следующий:

1. Если блок выключателя выходит непосредственно на запасную колодку электрощита, красная жила провода подключается к самой колодке (это фаза), чёрная к нейтральной шине, а жила заземления соответственно к шине заземления (отмечается жёлто-зелёным кембриком).
2. Второй вариант подключения осуществляется через выключатель, оснащённый предохранителем. Он крепится возле электрощита с помощью шурупов.

Провода от плиты подключаются к клеммам следующим образом:

• жила с красной изоляцией крепится к фазе;
• чёрная – на нейтраль;
• жила заземления подводится к соответствующей клемме (помечается двуцветным кембриком).

Счетчик подключается к выключателю с помощью двух многожильных проводов в двойной изоляции. Сечение 16 кв. мм (можно взять провода тоньше, на 10 кв. мм и выполнить подключение более короткими отрезками этих проводов). Чёрный провод крепится к нейтральной клемме щита и выключателя (N). Красный к фазе (L). Заземление из многожильного провода той же длины укрепляется на клемме в соответствующем месте щита (цвет жёлто-зелёный).

Затем устанавливается предохранитель и крышка электрического щита закрывается.

[attention type=red]Внимание! Нельзя подключать заземление к общей клемме точно так же, как и нельзя запитывать новую сеть до проверки правильности монтажа профессиональным электриком и выдачи им заключения о соответствии всем техническим нормам.

Этот документ подаётся в электрическую компанию вместе с просьбой подключения к её сети.[/attention]

Способы монтажа разных схем

При установке с помощью розетки всё происходит намного проще. Применяется кабель для подключения электроплиты со специальным разъёмом – парой из розетки и вилки (РШ-ВШ). Выпускаются он двух типов: для скрытой и наружной проводки.

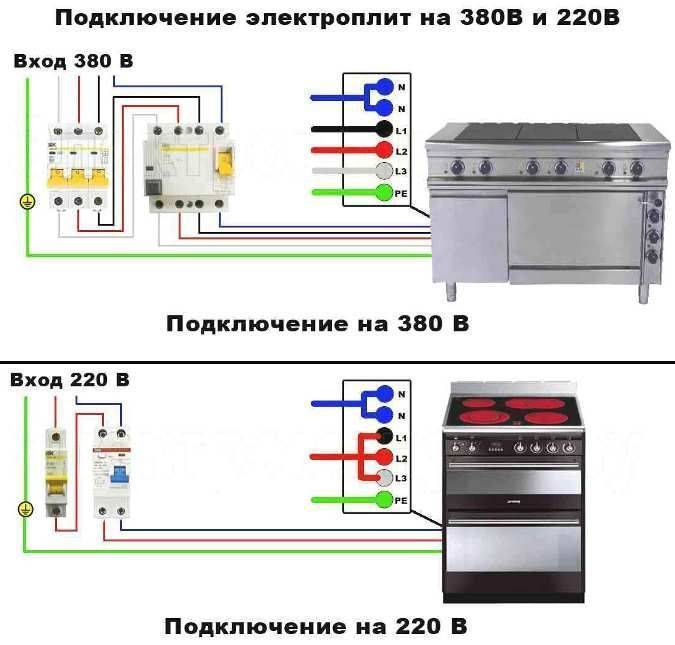

Плиты бывают с мощностью 220 и 380 вольт. Схема подключения обязательно указывается производителем для обеспечения правильного подведения проводов сети к клеммам плиты. Этот схематический рисунок чаще расположен на задней стенке прибора, либо в инструкции к нему.

[attention type=yellow]На заметку. На схеме зажимы для фаз обозначаются: L1, L2, L3; нейтральные указаны буквой N. Непосредственно в клеммной коробке фаза отмечена цифрами: 1, 2, 3; нейтраль – это 4 и 5.[/attention]

• Перемычка между фазными клеммами изначально установлена производителем «по умолчанию» на подключение электроплиты к однофазной сети.
• Для трехфазного подключения электроплиты перемычка снимается. Очерёдность соединения проводов к фазным зажимам значения не имеет.
• Для двухфазной проводки перемычка устанавливается между клеммой 1 и 2. Подключается одна фаза. Вторая крепится к зажиму под номером 3.

Пример однофазного подключения электроплиты можно увидеть на рисунке.

Принцип установки при всём разнообразии плит, представленных на рынке, стандартный. Встраиваемые, обыкновенные бытовые и даже промышленные электроплиты подключаются по одной общей схеме. Незначительные нюансы обусловлены количеством фаз в сети. Разобраться в этом совсем несложно. Поэтому с подключением электрической плиты справится, по сути, любой хозяин.

Видео о подключении электроплиты своими руками

Розетки силовые для электроплит.

Розетки силовые для электроплит.

Электрическая плита является одним из самых главных бытовых приборов на кухне. Розетка для электроплиты должна отвечать требованиям безопасности, т. к. неправильная установка может стать причиной короткого замыкания или даже пожара.

Подготовка щитовой

Силовые розетки и вилки для электроплит обязательно должны быть с заземлением, т. к. эти силовые коммуникации представляют повышенную опасность. В большинстве домов до 50-х годов постройки заземление не устанавливалось, поэтому надо пригласить электрика- профессионала для консультации. Также необходимо проследить за тем, чтобы штепсельная розетка была оснащена специальной клеммой заземления.

Важные требования к электрической сети и проводке:

Для подключения розетки нужно обязательно использовать отдельный защитный автомат – он устанавливается перед счетчиком и необходим для дополнительного контроля работы этого электрического прибора. Оптимальным вариантом будет, если силовая розетка будет подключена через дополнительный щиток – это оградит проводку от перегрузок;

Провод, подведенный к розетке, должен иметь сечение больше, чем 6 мм2;

Согласно требованиям ПУЭ проводка в помещении должна быть медной, старая советская алюминиевая не подойдет. При необходимости потребуется полностью её менять;

Если проводка однофазная, то провод должен иметь три жилы, если трехфазная – то пять;

Электрическая розетка и кабель подбираются исходя из характеристики сети и параметров конкретной электроплиты;

Стационарная плита не нуждается в дополнительной защите при помощи УЗО тем более, что это устройство может успешно заменить автоматический защитный выключатель.

Монтаж розетки для электроплиты Electrolux и других марок может осуществляться на любой поверхности, устойчивой к нагреванию и не распространяющей горение (покрытие под ГВЛ, бетон, кирпич). Древесина и сайдинг-панели не подходят.



Как выбрать

Классификация этих устройств производится по техническим характеристикам, типу установки и размеру. С техническими параметрами все понятно, отводы могут иметь различную силу тока и допустимую мощность. По виду розетки для электроплиты бывают трех видов: скрытой установки, накладные, комбинированные.

Скрытая установка – монтаж подрозетника осуществляется в отверстие в стене, за счет этого рабочая поверхность отвода полностью скрыта. Это значительно повышает безопасность и герметичность изделия;

Фото – типы

Накладные – в отличие от встраиваемой установки, они монтируются поверх отводов. Это более удобный вариант, если не хотите делать дыру в стене, то они будут видны над стеной. Кроме этого, несколько снижается их герметичность, под корпус может попасть влага, пыль и жир, которые часто оказываются на кухонных стенках. Самый распространенный вариант- разъем для розетки эл. плиты РШ/ВШ

Комбинированные. Они представляют собой боле сложные модели скрытых. Помимо монтажа подрозетника в отверстие стены они защищены дополнительно крышкой, благодаря чему встроенные контакты защищены от воздействия внешних агрессивных факторов.

По конструктивному исполнению модель может быть двойная и одинарная. Профессиональные электрики рекомендуют устанавливать двойные с более высокой мощностью, чем нужно плите. Тогда при необходимости можно будет установить дополнительно духовой шкаф, холодильник, вытяжку или другие электроприборы.





Фото – план разводки проводки на кухне

Видео: как подключить электроплиту



Установка и подключение

Подключить розетку для электроплиты можно своими руками, без использования услуг профессиональных электриков. Если Вы учли все требования, озвученные в ПУЭ 7, и выбрали нужный тип этого устройства, то можно начинать монтаж.

Фото – схема подключения к  однофазной сети

Фото – схема подключения к  однофазной, двух и трехфазной сети.

Инструкция, как пошагово установить розетку для электроплиты 32 А и 40 А в сеть 220 В (1 фазная) и в 380 В (3 фазная):



И внутренняя, и наружная модели соединяются напрямую через клеммы плиты. Чтобы получит к ним доступ, нужно открутить крышку сзади электроприбора и снять защиту;

Соединение производится только между контактами одного цвета (если используется цветовая маркировка). Для однофазной сети требуется фазу (провод красного цвета) подключить к клеммам, между которыми целесообразно дополнительно установить специальные перемычки;

Иногда вместо перемычек применяются петли из провода подходящего диаметра, в среднем он должен быть более 6 мм;

При этом для установки отвода в силовую сеть 380 не требуется использовать перемычки. Провода фазы напрямую соединяются с клеммами. Следите за соответствием порядкового номера и цветовой маркировки;

Если вилка имеет контакт заземления, то переходник также подключается к земле. Для этого установите на самую верхнюю клемму (РЕ) провод заземления, как на фото ниже.

Фото – клемма заземления

Также иногда возникают ситуации, когда нужно перенести розетку для электроплиты из одного места в доме в другое. Перенос производится аналогично разводке проводки. Вам понадобится схема электропроводки, по которой нужно сделать новые отверстия в стенах. После подготовки проема нужно достать провода из старого места и осторожно их перетянуть в новое. Возможно, потребуется воспользоваться дополнительным отводом.



Фото – схема соединения контактов

На новое место устанавливаете подрозетник с евророзеткой и подключаете её так же, как и в инструкции выше.

Купить обычную розетку под электроплиту марки РШ/ВШ. можно в любом городе России, Беларуси и других стран СНГ.

razjem-dlja-el-plity-rsh-vsh

Установка цепи духового шкафа на 220 В

» Каталог домашней электропроводки
» Руководство по электропроводке в жилых помещениях
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Как подключить электрическую цепь духовки: пошаговая процедура установки электрической проводки духовки, определение размера цепи духовки, выбор электрического кабеля, электрическая распределительная коробка, подсоединение гибкого кабелепровода от духовки, подсоединение Схема проводки.

Видео по монтажу домашней электропроводки Как подключить розетку GFCI без провода заземления Проверьте мой канал на YouTube и подпишитесь на мои видео » Спроси у электрика « ПРИМЕЧАНИЕ. Список всех моих полезных видео Отображается в конце этого видео Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить!

Электрическая цепь для духовки 220В

Электрическая цепь Вопрос: Мне нужно установить линию 220В для духовки.

• У вас есть пошаговая информация, показывающая процесс установки печи от начала до конца?
• Я не новичок, но я никогда не устанавливал контур печи.
• Также существует ли безопасный конвертер для этого проекта?

Этот вопрос по электричеству поступил от: Майкла, домовладельца из городка Клинтон, штат Мичиган.

Ответ Дэйва:
Спасибо за вопрос по электрике, Майкл.
Я не рекомендую использовать преобразователи для большинства крупных электроприборов.

Как подключить электрическую цепь к духовке

• Уровень квалификации: от среднего до продвинутого — лучше всего выполнять лицензированный электрик или сертифицированный электрик.
• Необходимые инструменты: базовая сумка для электриков, ручные инструменты, электрическая дрель, сверла и удлинитель.
• Расчетное время: зависит от личного опыта, умения работать с инструментами и устанавливать электропроводку.
• Примечание. Установка дополнительной проводки цепи должна выполняться в соответствии с местными и национальными электротехническими нормами и правилами с получением разрешения и после проверки.

Пошаговая процедура установки электропроводки для духовки

1. Определение требуемого размера цепи печи
   Все печи не одинаковы, поэтому размер электрической цепи будет зависеть от конкретной печи, которую вы устанавливаете. В руководстве по установке духовки содержится необходимая информация о цепи. Сечение проволоки выбирается в соответствии с техническими характеристиками печи. Тип провода или тип электрического кабеля определяется типом конструкции и тем, требуется ли для проводки защита и кабелепровод.
2. Выбор электрического кабеля
   Факторы, определяющие тип электрического кабеля духовки, включают место, где кабель будет проложен или установлен, например, через подвал, подполье или чердак и т. д.
3. Электрическая распределительная коробка
   То же самое относится и к распределительной коробке, которая будет выбрана для установки контура печи, например, будет ли распределительная коробка устанавливаться на поверхность или заподлицо. Размер распределительной коробки определяется размером кабеля контура печи.
4. Подсоединение гибкого кабелепровода от духовки
   Духовки обычно поставляются с гибким кабелепроводом с проводами, ведущими в духовку, который подключается к электрической распределительной коробке, расположенной за духовкой в ​​шкафу, в котором устанавливается духовка. Заглушка с отверстием для гибкого фитинга под углом 90 градусов может использоваться для соединения гибкого трубопровода духовки с соединительной коробкой.
5. Подключение проводки цепи
   Провода заземления сращены вместе и соединены с распределительной коробкой. Изолированная проводка кабеля электрической цепи и проводка гибкого трубопровода духовки сращиваются внутри распределительной коробки с помощью соединителей проводов соответствующего размера.

ПРИМЕЧАНИЕ. Как и в случае со всеми проектами электропроводки, разрешение и проверки должны быть получены в местном строительном отделе. Для достижения наилучших результатов лицензированный подрядчик по электротехнике может установить для вас электрическую цепь печи.

См. дополнительную информацию о подключении духовки

Коды электрических соединений

Электрические коды цепей духовых шкафов

Основные электрические коды, охватывающие компоненты, необходимые для подключения 240-вольтовых цепей духовки.

Электрическая безопасность

Электропроводка духовки

Варианты электропроводки кухонной духовки

• Полное описание кухонной электрической духовки
• Установка с типовой электрической цепью 220 В
• Вы можете найти 3-проводную или 4-проводную электрическую духовку
• Давайте посмотрим, как электрическая духовка подключена и возможные решения, если ваша схема не похожа на ту же

Видео по электромонтажу

Для получения дополнительной информации о электрической схеме на 220 В
Электросхема на 220 В

Электропроводка Электрическая розетка на 220 В
Домашняя электропроводка включает в себя Розетки на 110 вольт и розетки и розетки на 220 вольт, которые являются общими местами в каждом доме. Посмотрите, как подключены электрические розетки для дома.

Вам также может быть полезно:

Руководство Дэйва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Идеально подходит для домовладельцев, студентов, Разнорабочие, разнорабочие и электрики Включает: Электропроводка Розетки GFCI Электропроводка для дома Цепи Розетки 120 В и 240 В Электропроводка Выключатели освещения Электропроводка 3-проводной и 4-проводной электрической плиты Электропроводка 3-проводной и 4-проводной шнур сушилки и розетка сушилки Поиск и устранение неисправностей и ремонт электропроводки Методы электропроводки для модернизации электропроводки Коды NEC для домашней электропроводки . …и многое другое.

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

Советы по электрике, которые помогут вам правильно подключить Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=”clear: left”> Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании. style=”clear: left”> Снимите изоляцию проводов, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки Мой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасной зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании. стиль=”очистить: слева”>

электрика – проводка электроплиты

спросил 8 лет, 11 месяцев назад

Изменено 8 лет, 11 месяцев назад

Просмотрено 2к раз

Помогите!

Мне пришла в голову блестящая идея сменить электрическую плиту, это выглядело достаточно просто.

У меня от стены идет 220В с одним зеленым, одним оголенным, одним горячим черным и одним черным проводом.

От плиты у меня один зеленый, один голый, один красный, два черных и один белый провод.

• Я соединил два зеленых и оголенный провод вместе.
• Соединил два черных провода вместе.
• Я подключил один черный горячий к красному горячему проводу.

Но теперь я не знаю, что делать с белым проводом, идущим от моей плиты.

Печка работает отлично. Проблема в том, что у меня есть белый провод, который я не знаю, к чему его подключить. Я могу ошибаться, но я думаю, что это общий провод, а не горячий провод. К какому набору проводов его подключать?

• электрический

1

Ну, вы говорите, у вас есть “один горячий черный и один черный провод” от стены? Что это значит?

Если все, что у вас есть от стены, это две точки нагрева и заземление, вы НЕ МОЖЕТЕ использовать эту цепь для этой варочной панели. Это прямая цепь 240 В без нейтрали.

Согласно вашему описанию, для вашей варочной панели требуется 4-проводная цепь 120/240 В.

Ты молодец. Не надо белого. Температура плиты соответствует термометру, который вы поставили в BB&B?

В цепи 220В нет нейтрали, так как 220В получают через две ветви 120В (горячие).

Нейтраль обычно включается при подключении плиты или духовки, потому что часто прибор имеет некоторые компоненты, работающие от напряжения 120 В (особенно плиты, на которых предусмотрена розетка на 120 В).

Так что, если для вашего нового устройства это не требуется, наденьте на неиспользуемый разъем проволочную гайку и аккуратно вставьте ее в электрическую коробку.

РЕДАКТИРОВАТЬ: теперь, когда вопрос отформатирован, чтобы сделать его более читабельным, я вижу, что ваш прибор имеет нейтраль, а не розетку, поэтому в этом случае ваш прибор требует ли нейтрали. Если в вашей розетке нет нейтрали, вам потребуется проложить новый кабель с нейтралью. Лучше всего обратиться к лицензированному электрику, который сделает это за вас.
