Подключение газовой варочной панели с электроподжигом к магистрали или баллону
Работы по подключению газового оборудования проводят в соответствии с жесткими нормативами и правилами. Так как газ — это взрывоопасное вещество, в процессе настройки оборудования важно соблюдать технику безопасности. Чтобы избежать аварийных ситуаций, подключение газовой варочной панели рекомендуют выполнять с участием квалифицированных специалистов.
Содержание
- Уголок для подключения газовой варочной панели
- Как правильно подключить газовую варочную панель своими руками
- Как подключить варочную панель к газовому баллону
- Как подключить варочную газовую панель с электроподжигом
- Заключение
Уголок для подключения газовой варочной панели
Замену и подключение газового оборудования проводят после уведомления газовых служб. При этом соблюдают правила и нормативы установки. Сначала выбирают место монтажа.
Панель устанавливают рядом с газовой магистралью.
Расстояние варьируется за счет длины гибкого шланга. Когда понадобится перепланировка и перенос газовой трубы, проводят согласование с газовой службой. Только ее специалисты осуществляют эти действия.
Размер варочной панели должен соответствовать размеру столешницы, в которую ее планируют монтировать. Расстояние от края до установленного устройства должно быть не меньше 5 см. Для монтажа выбирают поверхности толщиной не менее 38 мм.
Если столешница сделана из ДСП, МДФ или дерева, то врезку осуществляют самостоятельно. Материал из искусственного камня доверяют профессионалу.
Совет. Перед установкой изучите техническую документацию к устройству, в ней дан шаблон, рекомендации по разметке столешницы и размеру пропила.
Для самостоятельной врезки потребуются электрический лобзик и дрель со сверлом. Сначала поверхность размечают. Для этого панель прикладывают к поверхности и обводят ее. Либо используют более точный вариант, который требует расчета центра.
Процесс следующий:
- На поверхности размечают границы внутреннего пространства шкафа. В него будет встроено устройство.
- Из углов размеченного пространства чертят диагональные линии, их пересечение — центр поверхности.
- Через центр проводят перпендикулярную и параллельную линии, на которых размечают габариты панели.
- Через метки чертят прямые линии — получается прямоугольник, который соответствует размерам устройства.
После того как контур расчерчен, его выпиливают. Для этого по углам прямоугольника делают отверстия с помощью сверла. В них вставляют пилку лобзика, который ведут по прямой от угла к углу. Чтобы избежать сколов, края столешницы оклеивают малярным скотчем.
После изготовления отверстия делают примерку. Края столешницы шкурят и пылесосят. Затем подготавливают устройство. Устанавливают жиклеры, закрепляют сантехнический уголок и герметизирующую прокладку. Фиксируют на входе гайку, к которой будет крепится гибкая подводка.
Затем на панель прикрепляют монтажные планки, которые входят в комплектацию, и выполняют монтаж.
Для этого:
- Пропил промазывают санитарным герметиком, защищающим края от влаги и осыпания, прокладывают уплотнителем.
- В отверстие помещают варочную панель и выравнивают ее.
- Выступающий уплотнитель аккуратно обрезают ножом.
Как правильно подключить газовую варочную панель своими руками
Чтобы подсоединить варочную панель к газовой магистрали, потребуется газовый ключ, отвертка, плоскогубцы, шланг и ФУМ-лента.
Длина газового шланга не должна превышать 3 м, соединение кусков отвода не допускается. Он может быть с тканевой или металлической оплеткой.
Большой популярностью пользуются сильфонные отводы, отличающиеся износостойкостью и длительным сроком эксплуатации. Резиновые рукав приобретают в случае крайней необходимости.
При покупке газового шланга обязательно проверяйте наличие сертификата.
Один конец отвода подсоединяют к магистральной трубе. Другой — к сантехническому уголку варочной поверхности.
Его плотно прикручивают с помощью гайки и герметизируют ФУМ-лентой либо используют лен и пасту для газа. Подмотку накручивают по часовой стрелке. Гайки гибких шлангов должны содержать уплотняющие кольца. Их насаживают руками, после чего затягивают газовым ключом.
Справка. Специалисты рекомендуют подсоединять сильфонный шланг не напрямую к газовым вентилям, а через сантехнический сгон и штуцер.
Если требуется присоединить одновременно варочную панель и духовку, используют две подводки. Эти действия согласуют с газовой службой. Специалисты этой организации делают разводку газовой трубы.
После присоединения шланга проверяют герметичность соединений. Их промазывают мыльным раствором. Откручивают вентиль и пускают газ. Если пены нет, то все сделано правильно.
Если на соединениях появились мыльные пузырьки, то газ перекрывают. В проблемном месте подкручивают гайку. И проверяют герметичность снова. Процесс продолжают до тех пор, пока не перестанет образовываться пена.
После этого подключение должен проверить работник газовой службы. Он составляет заключение с указанием даты посещения, марки и серийного номера газового оборудования, типа подводки. До его прихода начинать эксплуатацию варочной панели не рекомендуют.
Затем попеременно включают все горелки устройства, проверяют работу с разными режимами регулировки. Для розжига используют спички. Ни в одном из режимов огонь не должен гаснуть. Если при смене режима интенсивность подачи газа не меняется, обращаются в сервисный центр. Это говорит о возможном браке товара. После проверки конфорок устанавливают решетку для посуды и начинают использовать устройство.
Как подключить варочную панель к газовому баллону
Газовый баллон устанавливают на удалении в 0,5 м от варочной панели и 1 м от отопительных приборов.
Для нормализации горения его подключают к устройству через редуктор. Давление на выходе и пропускную способность подбирают под параметры каждой модели.
Газовый баллон соединяют с плитой с помощью гибких резиновых шлангов для горючих углеводородов. Подключение выполняют через штуцер с укреплением винтовым хомутом. Такой же штуцер устанавливают на патрубке панели, обжимая его хомутом.
Длина гибкого шланга должна быть не более 150 см. Также для присоединения используют металлический сильфонный шланг. При подключении нескольких баллонов применяют соединительную рампу.
Этапы подключения варочной панели к баллону те же, что и при подключении к газовой магистрали. Отличие заключается в доработке устройства, обеспечивающее более эффективный процесс горения.
Обычно в комплекте с бытовым прибором идет два типа жиклеров. Одни предназначены для магистрального газа, у них больший диаметр отверстия. Другие — для присоединения к баллону. По умолчанию в панели устанавливают жиклеры для газопровода.
При необходимости их меняют с помощью ключей, идущих в комплекте.
Замену производят двумя способами в зависимости от конструкции плиты. Для этого снимают корпус горелки и смотрят внутрь посадочной гильзы. Если на дне виден жиклер (шестигранная головка с отверстием), то его выкручивают торцевым ключом на 7 или 8 мм. На его место вкручивают новый.
Когда внутри виден конус с отверстием, снимают верхнюю панель плиты. Для этого откручивают болты со всех сторон. Жиклер в этом случае не выкручивается — он запрессован на сальниковых уплотнениях. Чтобы достать его с посадочного штуцера, разжимают усы обжимной муфты. Затем сдвигают сопло вниз вместе с подводящей трубкой. Жиклер вынимают, а на его место устанавливают новый.
После доработки панель устанавливают на место, выравнивают, закрепляют и присоединяют шланг. На вентиль баллона накручивают и затягивают гайку редуктора. Если используют гибкий шланг, его надевают на штуцер и обжимают хомутом.
Если для соединения применяют сильфонную трубку, то штуцер выкручивают из корпуса редуктора и вкручивают в него резьбовой переходник необходимого размера.
После сбора всей конструкции соединения проверяют на герметичность с помощью мыльного раствора. Для этого вентиль на баллоне открывают, регулятором редуктора устанавливают нужное давление. Если пены нет, все сделано правильно.
Затем последовательно разжигают все конфорки и проверяют их работоспособность. Если они коптят, то на редукторе уменьшают давление. После подключения приглашают работника газовой службы, чтобы он зарегистрировал новое оборудование.
Как подключить варочную газовую панель с электроподжигом
Варочные панели с электроподжигом должны подключаться к газовой магистрали или баллону любым шлангом, кроме тех, которые имеют оплетку из металла. В случае короткого замыкания они вызовут возгорание и взрыв газа.
Для подключения устройства к электросети предусматривают наличие влагозащищенной розетки, обеспечивающей бесперебойное электропитание.
Она должна соответствовать вилке по типу разъема. Розетку располагают недалеко от панели, высота установки — не выше 90 см. При этом она не должна находиться на одном уровне с варочной панелью.
Важно! Включение через тройник или переноску не допускается.
Чтобы подключить устройство мощностью до 3,5 кВт, необходимы розетка на 16 А с заземлением и трехжильный кабель ВВГ-П 2,5 мм. Для более мощного прибора потребуется розетка на 40 А и кабель 3,5 мм. Специально для газового оборудования в электрическом щитке устанавливают УЗО или дифавтомат.
Для подключения варочной панели к электросети воспользуйтесь услугами электрика.
Заключение
Газовую варочную панель можно установить самостоятельно. Однако это требует наличия определенных знаний, соблюдения нормативов и правил техники безопасности. Если вы сомневаетесь в своих силах, то лучше пригласить квалифицированных специалистов, которые выполнят все работы в соответствии с требованиями.
Это обезопасит от неприятностей с газовиками и штрафных санкций.
Смотрите это видео на YouTube
Подключение газовой плиты с электроподжигом: особенности
Если вы уже давно подумываете сменить устаревшую плиту, но хотите избежать хлопот со спичками, то отличным вариантом станет приобретение газовой плиты с электроподжигом. Именно эта полезная функция позволит вам навсегда забыть о покупке спичек.
Схема газовой плиты с электроподжигом.
Рассмотрим преимущества такой техники, а также как происходит процесс подключения газовой плиты с электроподжигом.
Для чего нужен электроподжиг?
Схема электроподжига газовых плит.
Эта функция необходима людям, которые на постоянной основе занимаются приготовлением пищи посредством газовой плиты, но при этом не желают использовать спички или зажигалку. При помощи электроподжига можно в считанные секунды включить газ на варочной панели или в духовом шкафу.
В настоящее время уважающие себя фирмы-производители выпускают плиты уже с встроенной функцией электроподжига.
Ведь такая функция позволяет хозяйкам еще проще и безопаснее заниматься приготовлением пищи. Естественно, что прежде, чем приобретать эту технику, необходимо иметь хоть малейшее представление о том, как именно устроен ее механизм.
Вернуться к оглавлению
Что выбрать: механический или автоматический электроподжиг?
Подобно автомобильной коробке передач, электроподжиг делится на два вида: автоматический и механический.
- Плита с функцией механического электроподжига имеет кнопку, на которую необходимо нажать после того, как был повернут переключатель. Тем самым цепь высокого напряжения замыкается, появляется искра, в итоге конфорка зажигается.
- Если же плита имеет автоматический электроподжиг, то нажимать ни на что не надо. Достаточно просто повернуть переключатель и слегка нажать на него.
Вернуться к оглавлению
Какие условия необходимы для работы такой техники?
Конечно, главное условие для работы плиты с электроподжигом – это наличие электричества.
Сначала нужно будет подключить технику к электросети.

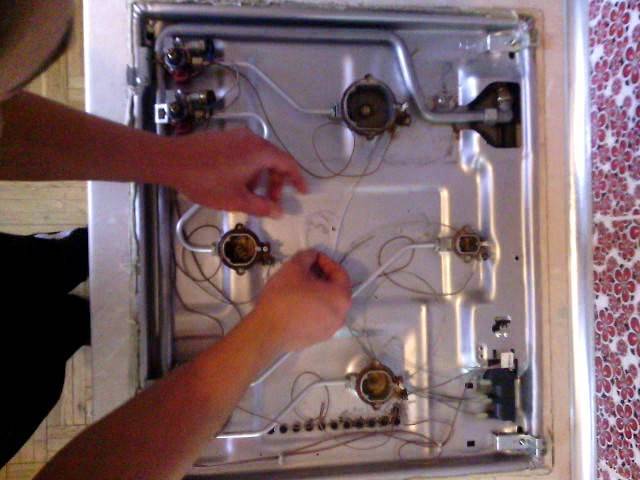

Устройство плиты.
Для этих целей потребуется розетка с заземлением и устойчивое к перепадам напряжение.
В случае если в вашем доме время от времени случаются перепады напряжения, перед покупкой плиты с электоподжигом узнайте, какие именно модели в наибольшей степени устойчивы к скачкам электричества.
В большинстве случаев такие плиты выпускают российские производители. Эти модели наилучшим образом переносят перепады в напряжении.
Вернуться к оглавлению
Будет ли работать плита с электроподжигом в отсутствии электричества?
Наверное, этот вопрос беспокоит любого человека, который решается на покупку плиты с электроподжигом. На самом деле если даже отключат свет, плита работать будет. Только есть один момент: включать газ вам придется, используя старый, проверенный способ, т.е. при помощи спичек или зажигалки.
Поэтому вы можете не переживать. Если в квартире или доме вдруг отключат свет, вы не останетесь без горячего ужина.
Вернуться к оглавлению
Почему не работает электроподжиг и что делать?
Схема устройства электроподжига.
Даже если этот механизм собран идеально, он в любом случае может когда-то сломаться.
Электроподжиг может не работать из-за:
- Загрязнения свечи. Эту неисправность можно без труда устранить, не выходя из дома и не прибегая к помощи мастера. Для этого необходимо удалить со свечи накопившийся на ней жировой налет при помощи ватки, смоченной в спирте.
- Скачков напряжения, которые происходят на постоянной основе.
- Неправильного обращения с техникой. К примеру, вы сделали попытку зажечь газ, когда снят рассекатель пламени.
Отдельно нужно сказать о том, что в описанных выше первом и втором случае вам необходимо обратиться за помощью специалиста.
Вернуться к оглавлению
Основные плюсы и особенности плит с электроподжигом
Естественно, что такая функция, как электроподжиг, нужна далеко не каждому. Многие все еще используют для зажигания конфорок спички или зажигалку.
На данный момент вряд ли получится найти плиту, в которой не было бы функции электроподжига. Но в этом нет ничего страшного. Цены на плиты с электроподжигом и без практически не имеют отличий.
На самом деле у плиты с электроподжигом несколько плюсов:
- Вам не придется бегать в поисках спичек или зажигалки, чтобы включить газ. Кроме того, пользоваться этой техникой очень просто.
- В процессе разжигания конфорки вы никоим образом не сможете обжечься.
- Если вы достаточно долгое время пользовались электрической плитой, то процесс привыкания к газовой технике будет для вас более безболезненным. Вам попросту нужно будет нажимать на кнопку или, как в случае с автоматическим электроподжигом, поворачивать переключатель.
Вернуться к оглавлению
Как происходит подключение газовой плиты с электроподжигом?
Схема подключения газовой плиты.
Сразу следует отметить, что лучше всего для подключения газовой плиты привлечь специалистов. Только они смогут сделать все правильно и избежать весьма неприятных последствий.
Если все-таки вы решили осуществить подключение самостоятельно, то вам необходимо знать несколько правил, которые потребуется применять в процессе работы.
- Итак, плита уже у вас дома. Не торопитесь с первых же минут начинать ее установку. Дайте технике постоять немного дома. Это необходимо для того, чтобы конструкция привыкла к новому температурному режиму. Обязательно осмотрите плиту на наличие повреждений.
- Особенное внимание уделите участкам, где происходит соединение с газовой сетью. Проверьте все выключатели на работоспособность. Вы должны быть уверены в том что подача газа происходит на полную мощность.
- Так как рассматриваем плиту с электроподжигом, вам, конечно, потребуется электричество. Для этих целей будет достаточно розетки, которая, в свою очередь, имеет заземление. Помните о том что неправильное подключение может привести к непоправимым последствиям.
- Вы должны понимать, что если плита имеет электрическую духовку, то для ее полноценной и правильной работы не подойдет старая электропроводка, которая имеет сечения.
- Несомненно, важным моментом является выбор газового шланга. Для плиты с функцией электроподжига нужно приобрести белый шланг с полоской желтого цвета. Обязательно осмотрите шланг. Вы должны исключить возможную утечку газа. Также немаловажно, чтобы все соединения между плитой и газовыми трубами были надежно закреплены и затянуты.
- Газовая плита должна стоять ровно. Для этого нужно отрегулировать ножки, которые находятся внизу. Если вы устанавливаете варочную панель, то важно, чтобы она стояла ровно. Предварительно измерьте и выровняйте место, где она будет установлена.
После того как вы сделаете все, что было описано выше, вам потребуется проверить плиту на работоспособность во всех имеющихся режимах.
https://kuhnyamoya.ru/youtu.be/F5ur7i_kAX0
Все вышеперечисленные правила помогут вам быстро и правильно установить газовую плиту с электроподжигом. В случае если после установки у вас возникли какие-либо проблемы или сомнения, вам нужно незамедлительно обратиться за помощью к специалистам, которые, в свою очередь, смогут выявить неисправность и предотвратить ряд весьма неприятных и опасных для жизни последствий.
https://kuhnyamoya.ru/youtu.be/NAmFiULdnm4
В любом случае, будете вы устанавливать технику самостоятельно или при помощи мастеров, нужно соблюдать все правила техники безопасности, чтобы не нанести вред себе и окружающим.
Электрическое соединение для электрической духовки и зажигание для газовой плиты
Приступаем к установке новой кухни. В настоящее время у нас есть отдельно стоящая газовая плита, но она должна быть заменена встроенной электрической духовкой и газовой плитой. Взглянув на блок предохранителей, там уже есть выделенная цепь на 32 ампера для духовки, включая соединение плиты, установленное под столешницей.
Что еще нужно для подключения розжига газовой плиты? Я предполагаю, что это не может идти к соединению плиты.
ОБНОВЛЕНИЕ: я не вижу, как отвечать на сообщения здесь, используя свой телефон, поэтому я обновляю сообщение. Спасибо за ответы.
Плита имеет гибкий кабель, но говорит, что ей нужно подключение на 16 А, так что я думаю, что это исключает вилку.
Также нигде нет выключателя изоляции. Плита находится всего в нескольких футах от главного блока предохранителей, имеет ли это какое-то значение, или она все еще нуждается в изоляции, чтобы соответствовать требованиям?
Я думаю, мне понадобится добавить изолирующий выключатель, а затем, как было предложено, ответвление от плиты для подключения к розетке для варочной панели. Я прав?
44 ответа от электриков MyBuilder
Лучший ответКевин Кэссиди строительный подрядчик
Аккрингтон • Участник с 16 декабря 2010 г. • 47 рабочие места, 100% положительный обратная связь
Часто он подключается к кольцевой цепи, но, если проще, розетка для варочной панели может быть извлечена из соединения плиты, имея в виду, что для изменения / дополнения цепи необходимо оформить акт о незначительных работах.
Также в идеале должно быть помечено как варочная поверхность розжига.
Прибор/приборы для приготовления пищи должны иметь средства изоляции в пределах 2 м от прибора/приборов, чтобы соответствовать правилам, вы можете заменить автоматический выключатель на 32 А на автоматический выключатель на 16 А для духовки. Не будет проблем с подключением специальной розетки, отмеченной для розжига варочной панели, от этого питания, так как нагрузка для этого минимальна.
Ответ дан 5 февраля 2014 г.
Харц Электрикс
Суонси • Участник с 31 января 2011 г. • 6 рабочие места, 83% положительных результатов обратная связь
Заменить розетку плиты на двойную розетку?? приборы должны иметь собственный предохранитель в верхней части штепсельной вилки, чтобы защитить прибор от перегрузки.
Ответ получен 4 февраля 2014 г.
Включение электроснабжения
Чешир • На сайте с 29 декабря 2015 г. • 49 рабочие места, 96% положительных результатов обратная связь
Если бы я выполнял работы, я бы поместил изолятор в шкаф или над столешницей и использовал 2,5 мм для питания соединительного блока за духовкой. Амд поменял мкб на 16 или 20а. Газовый запальник опять же я бы тоже поставил либо коммутируемую плавкую шпору кольца и либо розетку либо опять же соединительный узел для этого и четко обозначил какой для чего.
2016-01-10T19:35:02+00:00 Ответ получен 10 января 2016 г.
Электрика всех округов
Ноттингем • На сайте с 7 января 2014 г. • 4 рабочие места, 75% положительных результатов обратная связь
Все зависит от мощности вашей новой плиты, если на заводе есть гибкий кабель, его можно подключить к розетке, но если потребляемая мощность высока, возможно, лучше использовать существующий выделенный источник питания, но протестируйте его, чтобы убедиться, что он по-прежнему соответствует правилам
2014-02-04T09:50:02+00:00Ответ получен 4 февраля 2014 г.
Мощность цепи газовой плиты с электронным зажиганием
» Каталог домашней электропроводки» Руководство по электропроводке в жилых помещениях
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика
Как подключить электрическую розетку для духовки. |
Для типичного электронного зажигания требуется только розетка на 120 вольт, которая потребляет меньше энергии, чем обычная полностью электрическая плита или духовка.
| ||||
Требуемая мощность цепи для газовой плиты или духовки
[ad#block] Электрика Вопрос: Можете ли вы сказать мне, требуется ли для газовой плиты/духовки с электронным зажиганием меньше/больше или такое же электропитание или напряжение? как электрическая плита/духовка?
Спасибо!
Этот вопрос по электропроводке поступил от: Cathe, из Манчестера, Нью-Гэмпшир
Подробнее о Домашняя электропроводка для Нью-Гэмпшира
Ответ Дэйва:
Спасибо за вопрос по электропроводке, Кэт
Газовая плита и Электрическая мощность духовки
- Как правило, газовая плита или духовка поставляются с одним из видов газового топлива, однако электронное зажигание представляет собой устройство, которое используется для розжига или обеспечения источника горения.
- Для типичного электронного зажигания требуется только розетка на 120 вольт, которая требует меньше энергии, чем обычная полностью электрическая плита или духовка.
- Существуют комбинированные устройства, которые могут быть как газовыми, так и электрическими, например, духовка может быть электрической, а горелки для варочной поверхности могут быть газовыми.
- Для этих комбинированных плит или плит обычно требуется газовая топливная линия и цепь на 240 вольт.
Следующая информация поможет вам ответить на вопрос по электротехнике
Как подключить электрическую розетку для духовки Электропроводка кухонной духовки
Следующая информация также может быть вам полезна:
| ||||||||
…и многое другое . Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.
