Как правильно установить УЗО в доме без заземления

В этой статье рассмотрен вопрос подключения УЗО к двухпроводной сети, без заземления. 2 основные схемы установки, 5 основных ошибок при эксплуатации изделия.

ТЕСТ:

5 вопросов по электротехнике:

1. Можно ли установить УЗО в двухпроводной сети?

а) Да

б) Нет

1. Обязательно ли заземление для устройства защиты?

а) Да

б) Нет

1. Устанавливается ли 2 и более изделий в двухфазной сети?

а) Да

б) Нет

1. Возможно ли каскадное подключение реле защиты?

а) Да

б) Нет

1. Соединяются ли провода заземления и «нуля» в розетке?

а) Да

б) Нет

Ответы:

1-А, 2-Б, 3-А, 4-А. 5-Б.

УЗО – аббревиатура обозначающая устройство защитного отключения электричества. Его применение в электросети обеспечивает безопасность использования энергосистемы для пользователя.

Устанавливается защита в однофазную сеть без заземления? Ответ: да! Для безопасной эксплуатации этого устройства не обязательно заземление. Это определяется по схеме подключения изделия расположенной на его корпусе. Рассмотрим принцип действия и включение устройства в энергосистему.

Включение устройства в сеть нужно производить в соответствии со схемой, в противном случае не гарантируется корректная работа изделия и безопасность его использования.

Обобщенный взгляд на защитные модули

Несмотря на построение схем разводки электрических линий, выполненное по утвержденным правилам, риск удара электрическим током остается всегда. Поэтому важно своевременно позаботиться о безопасности.

Устройство защитного отключения – так интерпретируется расклад аббревиатуры «УЗО» на технический язык.

С точки зрения исполнения конструкции, оно выглядит не самым сложным образом среди современной электротехнической аппаратуры. Тем не менее функции защиты выполняет в достаточной степени качественно и надежно.

Следует отметить, что существуют разновидности УЗО, исходя из которых в каждом конкретном случае организуется определенная защитная схема:

Каждый прибор с конкретной функциональностью отличается от других конструкций рабочими параметрами, в частности – номинальным током и током отсечки.

Самым чувствительным устройством, конечно же, является УЗО, предназначенное для блокирования источника питания на случай непреднамеренного прикосновения людей к токоведущим деталям схем. Диапазон отсечки по току для таких аппаратов находится в пределах 10-30 мА.

Применение дифференциального автомата

Разница между устройством защитного отключения и дифавтоматом состоит в функциональном предназначении. УЗО — коммутационный прибор, берущий на себя защиту человека от прямого или опосредованного удара током.

Устройство защитного отключения мониторит текущие характеристики электрической проводки и в случае каких-либо проблем отключает ее. УЗО не защищает проводку от коротких замыканий и перегрузок. Более того, устройство само нуждается в защите от этих факторов. С этой целью перед устройством защитного отключения ставят автоматический выключатель.

Дифференциальный автомат комплектуется автоматическим выключателем, а потому считается более совершенным в технологическом отношении устройством. Дифавтомат используют для защиты электросети от коротких замыканий и перегрузок, при появлении утечек тока в результате повреждения проводки, электроустановок. Дифавтомат защищает человека при попадании под напряжение.

Под утечкой тока понимается несанкционированное изменение маршрута протекания тока. При утечке электрический ток направляется не по электропроводке или электроустановке, а по другим металлическим предметам. Происходит это при нарушении изоляционного слоя проводника, выходе электробытовой техники из строя. В результате включается защитное устройство, обесточивающее электросеть в помещении.

Обратите внимание! Закороченные человеком токоведущие части розетки не идентифицируются дифференциальным устройством в качестве утечки тока. Выключатель отреагирует на такую ситуацию как на стандартную нагрузку, отключения тока не произойдет, и человек попадет под напряжение.

Защитное устройство особенно необходимо там, где имеется повышенный риск поражения током. К таковым относятся кухня и ванная комната, где в силу функционального предназначения этих помещений установлено много электротехники и наблюдается повышенная влажность.

В автомате отсутствует третья клемма для подключения заземлительного проводника. Из этого следует, что дифференциальный выключатель приспособлен именно для двухпроводных цепей.

Итак, вопрос о том, будет ли работать дифференциальное устройство в двухпроводной цепи, раскрыт: безусловно будет. Этот факт подтверждают многие электрики: дифавтомат исправно работает в трехпроводной цепи даже в случае повреждения системы заземления.

Варианты схем

Перед тем, как подключать УЗО без заземления, запомните важный совет! Схема обязательно должна включать в себя помимо устройств защитного отключения и обыкновенные автоматы.

Многие наивно полагают, что это одинаковые механизмы и служат для одной и той же цели. Главное, понять разницу в их работе. Автоматический выключатель – это защита для подающей сети напряжения. Он отключает повреждённый участок, если в нём возникли сверхтоки в результате короткого замыкания или перегруза. За счёт этого аварийная ситуация не распространяется на общую сеть, и она остаётся в исправном состоянии.

УЗО защищает только от токовых утечек, их величины очень малы в сравнении с токами КЗ. Поэтому если в сети возникает режим короткого замыкания или перегруза и при этом отсутствует автомат, УЗО не отреагирует. Нужно всегда устанавливать его в схему в паре с автоматическим выключателем.

Подключение УЗО без заземления может быть выполнено двумя способами.

Подключение на вход

При такой схеме устанавливается одно УЗО для обеспечения защиты одновременно всей квартирной проводки.

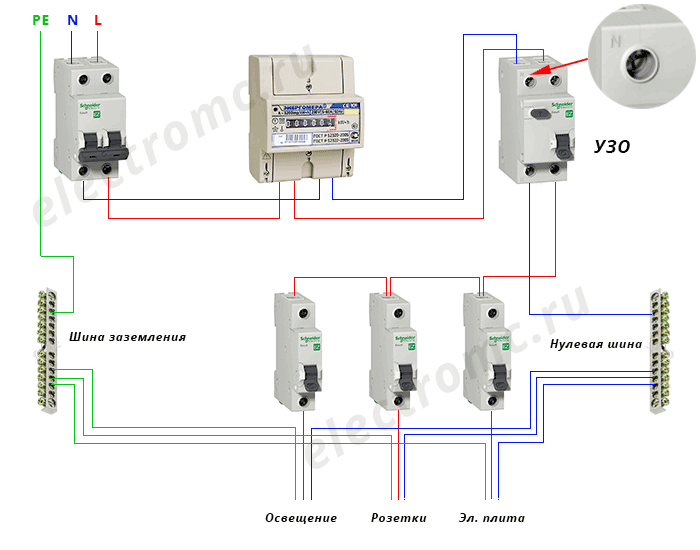

Из сети по вводному кабелю в распределительный щиток поступает напряжение и приходит на двухполюсный автомат. Затем в схеме устанавливается устройство защитного отключения. Далее монтируются автоматы отходящих присоединений. Все эти отходящие потребители одновременно защищаются одним УЗО, установленным на входе.

Плюс этой схемы в том, что используется только одно устройство защитного отключения, соответственно не требуются значительные материальные затраты. К тому же в распределительном щитке можно всё компактно разместить и он не будет больших размеров.

Но имеется и существенный недостаток. Представьте себе, что какой-то бытовой прибор в данный момент подключен к розетке и в нём происходит замыкание фазы на металлический корпус. УЗО на появившуюся токовую утечку реагирует и отключается. Прекращается подача напряжения на всю квартиру. Если в этот момент к розетке был подключен только один электроприбор, искать повреждение несложно. А если одновременно работало много бытовой техники? Мало того, что сразу с прекращением подачи напряжения перестал работать холодильник, завис кондиционер, остановилась программа в стиральной машине или хлебопечи, остались несохранённые документы на компьютере. Так ещё нужно будет отыскать, на какой именно технике замкнуло фазу, а это уже доставляет определённые трудности.

Поэтому прежде чем выбирать данную схему подсоединения УЗО, подумайте об удобстве её дальнейшей эксплуатации.

Подключение на входе и на отходящих ветвях

Такой вариант схемы предусматривает подсоединение нескольких УЗО. Одно, как и было рассмотрено выше, монтируется после вводного автомата на входе. Остальные ставят за автоматическими выключателями отходящих присоединений. Сколько их будет, зависит от того, как вы сгруппируете свою домашнюю электрическую сеть. Возможно, по одному автомату и УЗО у вас будет стоять на каждую отдельную комнату. Есть вариант разделения розеточных и осветительных групп потребителей. В некоторых схемах выполняется отдельная защита бойлера, стиральной или посудомоечной машины, кондиционера или электропечи.

Как работает подобная схема? Например, на одной из отходящих линий произошла токовая утечка. Сработает УЗО, защищающее именно эту линию. Напряжение во всей квартире не исчезает, вся остальная техника остаётся в рабочем состоянии. В этом заключается несомненное преимущество данного варианта схемы. Её недостаток в том, что распределительный щиток получится внушительных размеров, не совсем удобно в нём располагать большое количество УЗО и автоматов. Да и недёшево обойдётся это в материальном плане.

Возникает вопрос, зачем в схеме ещё одно УЗО на входе? Бывают ситуации, когда по той или иной причине отходящее устройство не среагировало на токовую утечку. В этом случае входное УЗО будет подстраховкой, через определённый промежуток времени отключится оно. В принципе, его можно опустить и выполнить схему без вводного устройства. Но если финансовые возможности позволяют, лучше подстрахуйтесь, всё-таки речь идёт о безопасности людей.

Выбор УЗО

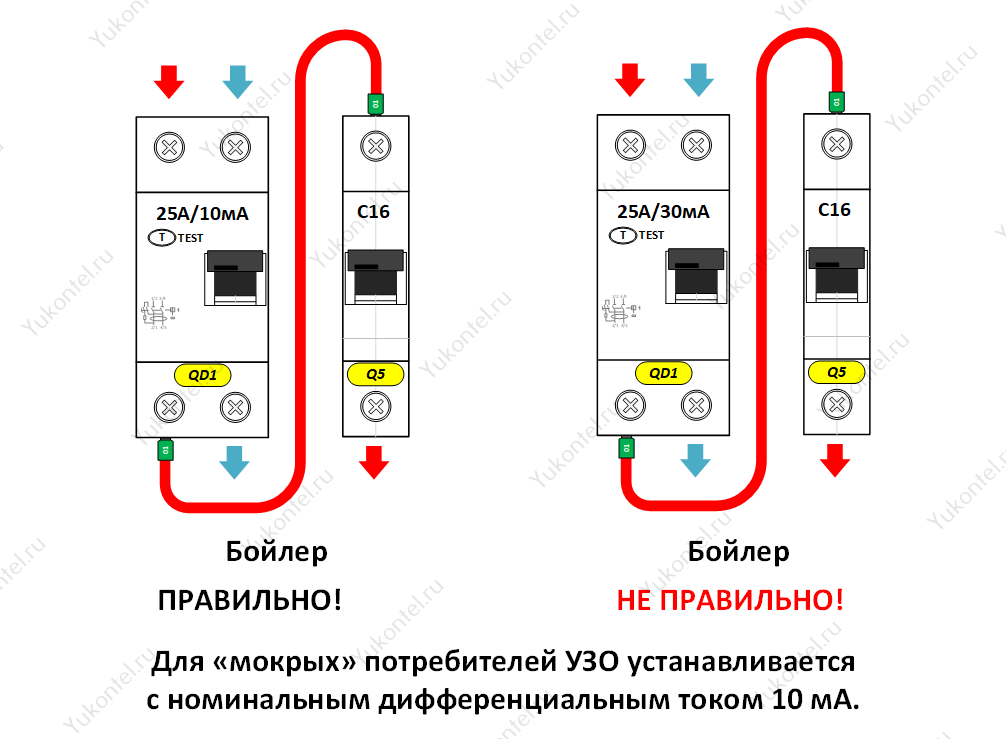

Дифференциальный автомат выбирается с мощностью на одну ступень выше, чем у подключенного с ним в одну линию автоматического выключателя. Последний рассчитан на работу с перегрузкой в течение нескольких секунд или минут. УЗО одинаковой с ним мощности на подобные нагрузки не рассчитано и может выйти из строя. Маломощные аппараты применяются при токе не более 10 А, а мощные — выше 40 А.

При напряжении в квартире 220 В выбирается двухполюсный аппарат, если 380 В — четырехполюсный.

Важной характеристикой УЗО является ток утечки. От его величины зависит, применять аппарат как противопожарный или для защиты от поражения током.

Устройства имеют разные скорости срабатывания. Если нужен быстродействующий аппарат, выбирается селективный. Здесь есть 2 класса — S и G, где у последнего самая высокая скорость.

Строение автомата может быть электромеханическим или электронным. Для первого не требуется дополнительное питание.

По маркировке можно различить тип тока утечки: АС — переменный, А — любой.

Подключение УЗО с заземлением

В зависимости от конфигурации электрической сети, в которой будет производиться установка УЗО, следует выбирать и само устройство. Важно обратить внимание на наличие в цепи проводника PE (отдельный защитный проводник, предназначенный для защитного заземления электрической цепи). Такой провод присутствует в большей степени в новостройках. В зданиях, построенных в годы Советского Союза применялась схема PEN, при которой защитный проводник совмещался с нулевым проводом. Вариант установки с заземлением более предпочтителен, так как защита человека и электроприборов в данном случае будет более эффективной – цепь разъединится сразу в момент возникновения утечки тока. Схема подключения показана ниже:

Тогда как при подключении УЗО в сети с PEN схемой отключение произойдет только при соприкосновении с опасным прибором.

Перед непосредственным монтажом следует выяснить, какой тип заземления используется в цепи. Если нейтраль источника питания имеет глухое заземление, то такая схема называется TN. Одной из разновидностей такой схемы является TN-C — это схема, при которой нулевой рабочий и нулевой защитный проводники совмещены в едином проводе на протяжении всей цепи. Это самая распространенная схема, из-за своей простоты и низкой стоимости. Но у данной схемы есть и свой недостаток – если произойдет обрыв PEN проводника, а корпус электроприбора будет иметь при этом свое собственное заземление, то использование такого прибора станет опасным, так как весь потенциал перейдет на корпус, и на нем возникнем напряжение, равное напряжению в электрической цепи.

«Некоторые электрики по неопытности применяют перемычку между нейтралью и клеммой для заземления в розетке – это также неправильно и может привести к поражению электричеством, даже если в цепи будет установлено устройство защиты. При обрыве PEN провода УЗО не сработает, а на корпусе электрических приборов появится напряжение, которое может привести к поражению. Спасти человека в данном случае сможет только случайность – если он в момент прикосновения к корпусу прибора будет также соприкасаться с заземляющим контуром, таким как водопроводная труба или система отопления».

При подключении УЗО также применяется схема TN-S, при которой нулевой защитный проводник подключается отдельно, а его объединение с нейтралью происходит только в источнике питания, что дает максимальную защиту электроприборов и практически исключает возможность поражения электрическим током для человека. При данной схеме, даже при обрыве одного из проводов (N или PE), приборы в цепи продолжат функционировать, а на их корпусах не появится напряжение, так как потенциал перейдет на оставшийся провод. Даже при обрыве обоих проводов цепь и приборы останутся безопасными для человека, в таком случае просто произойдет обесточивание.

Свое распространение также получила промежуточная схема TN-C-S, при которой нейтраль и провод PE объединяются на отдельных участках, что делает участок проводки за пределами объекта аналогичным поводу PEN. При такой конфигурации, необходимо производить установку УЗО в обязательном порядке, так как его отсутствие полностью лишит подобную цепь какой-либо защиты.

Порядок проведения работ по подключению

Прежде всего, следует позаботиться о соблюдении всех требуемых мер безопасности при исполнении этого вида работ.

Отключить электропитание на участке монтажа, обеспечить процесс исправным инструментом.

Затем предстоит соблюдать ряд правил, выполняя электромонтажные работы:

Как правило, верно подобранное устройство успешно проходит тестовый режим.

Если такого не случилось – прибор не сработал, значит, расчеты были выполнены неправильно или имеются какие-либо дефекты в схеме прибора. Тогда УЗО следует заменить.

Пошаговая инструкция внедрения защиты

Для полной информации относительно подключения устройств, обеспечивающих защитную отсечку, рассмотрим пошагово процесс создания коммуникационной схемы с внедрением прибора защиты:

Исполняя отмеченные операции, следует учитывать некоторые нюансы. К примеру, необходимо следовать правилу последовательного включения автоматического выключателя с прибором защитной отсечки.

Если же не предусматривается внедрение в сеть автомата, необходимо обязательно ставить вместо автомата плавкие предохранители.

Как правило, значение номинального тока защитного модуля рекомендовано брать несколько большее, чем значение тока автоматического выключателя. В отдельных случаях этот параметр допускается выбирать равным параметрам автомата.

Выполняя работы по включению в состав питающей сети защитного устройства, рекомендуется провести проверку всех доступных цепей на предмет возможных дефектов. После установки прибора обязательно проверить эффективность отсечки. Для этой операции существует специальная тестовая клавиша на передней панели прибора.

При монтаже все работы по соединению должны выполняться внимательно.

Подвод сетевых линий следует производить в точном соответствии с обозначениями, присутствующими на корпусе устройства. То есть фаза подключается к «фаза» и, соответственно, ноль подключается к «ноль». От перемены мест «слагаемых» существует высокий риск выхода защитного аппарата из строя.

Как правильно подключить УЗО без заземления — схема и ее плюсы и минусы

О том, что в современных домах и квартирах необходимо устанавливать устройства защитного отключения уже говорилось неоднократно. Их основная цель – обезопасить человеческую жизнь от действия электрического тока. Но всегда ли возможно произвести монтаж, учитывая то, что сеть бывает разная – трёхфазная и однофазная, с заземляющим защитным проводником и без него. Поговорим о том, как подключить УЗО без заземления. Схема, по которой подсоединяются эти устройства, не отличается сложностью. Если вы сами делаете всю квартирную проводку, вполне справитесь и с установкой УЗО. Но самым верным решением будет всё-таки доверить эту работу профессионалам.

Ошибки при установке и эксплуатации УЗО

1. Не допускается соединение выходного нулевого провода УЗО с открытым участком электроустановки или распределительного щита.
2. Нулевой и фазный провода обязательно должны подключаться через защитное устройство. Если нейтраль минует УЗО, оно работать будет, но при этом могут происходить ложные срабатывания.
3. Если подключать в розетке ноль и заземление к одной клемме, УЗО будет постоянно срабатывать при подключении нагрузки.
4. Не допускается установка перемычки между нулевыми проводами нескольких групп потребителей, если к ним подключены отдельные защитные устройства.
5. Фазы подключаются к клеммам, обозначенным «L», а ноль — к «N».
6. Не допускается включение устройства сразу после срабатывания. Сначала нужно найти и устранить проблему, а затем производить подключение.
