Как подключить промышленную электроплиту — Stroybar

Электрическая плита представляет собой серьезное оборудование, которое позволяет без использования газа заниматься приготовлением пищи. Электроплиты бывают разных размеров, типов и назначения. Однако, чтобы начать пользоваться таким устройством, сначала нужно его подключить. Подключение промышленной электрической плиты — довольно кропотливый процесс, который требует знаний, поэтому если вы сомневаетесь в своих силах, то лучше обратиться к специалистам. Чтобы разобраться с том, как правильно подключаются плиты, мы решили рассказать нашим читателям подробно обо всех этапах работы.

Главные требования

Подключение электрической плиты необходимо осуществлять строго по инструкции производителя, а также в соответствии с актуальными правилами ПУЭ. Если не придерживаться всех рекомендаций и требований, то можно потерять гарантию на продукцию.

При подключении электроплиты, необходимо обеспечить безопасность, ведь при неправильном выборе розетки, сечения кабелей и других важных деталей, можно спровоцировать воспламенение электропроводки.

Процесс подключения

Чтобы понять, как происходит подсоединение профессиональной электроплиты, стоит пошагово разобрать весь рабочий процесс:

  • выбор питающего кабеля;
  • автоматический выключатель и УЗО;
  • выбор розетки;
  • выбор схемы подключения: однофазная на 220В, трехфазная на 380В или двухфазная на 380В.

Проводка должна быть медной или же алюминиевой, но с сечением от 16 квадратных миллиметров. Если питание в помещении однофазное, то провод должен быть только трехжильным, если трехфазное — пятижильным. Сечение провода для питания оборудования от однофазной сети в 220В, должно быть от 6 квадратных миллиметров, но этот параметр напрямую зависит от мощности устройства. Если речь идет о подключении к трехфазной сети, то кабель должен иметь сечение от 2,5 квадратных миллиметров. Выбор марки кабеля зависит от условий прокладки, но в любом случае не стоит выбирать провода ПУНП. Еще очень важно учесть, что питание электроплиты должно прокладываться отдельно от освещения и розеток.

Для защиты проводов в однофазной сети, нужно обязательно установить автоматический выключатель и УЗО. Это обеспечит максимальную электробезопасность системе. Если говорить о том, как установить в трехфазном питании, то нужно произвести монтаж трехполюсного автомата и четырехполюсного УЗО.

Если вы размышляете над тем, как выбрать розетку при установке электрической плиты, то учтите, что номинальный ток розетки и вилки должен отвечать показателям автомата.

По такому принципу подключаются абсолютно все электроплиты, поэтому данную технологию можно смело использовать и при подключении бытового устройства.

Заключение и выводы

Таким образом, становится ясно, что подключение электрической плиты требует определенных знаний и навыков. Именно по этой причине, если вы никогда не сталкивались с полноценным подсоединением такого оборудования, то лучше обратиться к специалистам. Однако большинство современных моделей можно установить гораздо проще — по вложенной инструкции. При этом нет нужды сильно разбираться в электрике.

В нашем интернет-магазине представлен большой ассортимент электрических плит бытового и промышленного типа. У нас вы сможете приобрести высококачественное оборудование по оптимальной цене, которое прослужит вам долгие годы.

← Преимущества и недостатки электрической плиты  |  Как выбрать электрическую плиту →

Как подключить электрическую плиту своими руками

Современные электрические плиты хороши уже тем, что взрываются значительно реже газовых. Единственное правило, которое нужно соблюдать при пользовании электроплитой с керамической поверхностью – не ставить на неё посуду (кастрюли, сковородки), имеющую выпуклое или вогнутое дно. Ну и, конечно, не ронять на хрупкую керамику кирпичи или прочие посторонние предметы. Однако, прежде чем начать наслаждаться удобствами готовки, необходимо знать, как подключить электрическую плиту к сети домашнего энергоснабжения? Есть ещё некоторые нюансы установки, подготовки к работе и ухода за различными моделями, которые мы сейчас и рассмотрим.

В советские времена чугунными конфорками двух существующих моделей электроплит можно было обогревать всю квартиру. Как отличить плиту марки «Брест» от абсолютно аналогичного «Минска» не знал никто, включая мастеров гарантийного обслуживания. Сейчас производителями предлагается множество модификаций этих бытовых приборов, которые условно делятся на три основных типа:

  • Независимые, отдельно стоящие.
  • Встраиваемые поверхность и духовка с раздельным управлением.
  • Встраиваемые поверхность и духовка с единой панелью управления.

Правильно смонтировать и подключить любую электрическую плиту достаточно несложно самостоятельно, если обладать основной информацией, некоторыми навыками работы с инструментом и непосредственно самим инструментом.

Что необходимо выяснить до начала установки

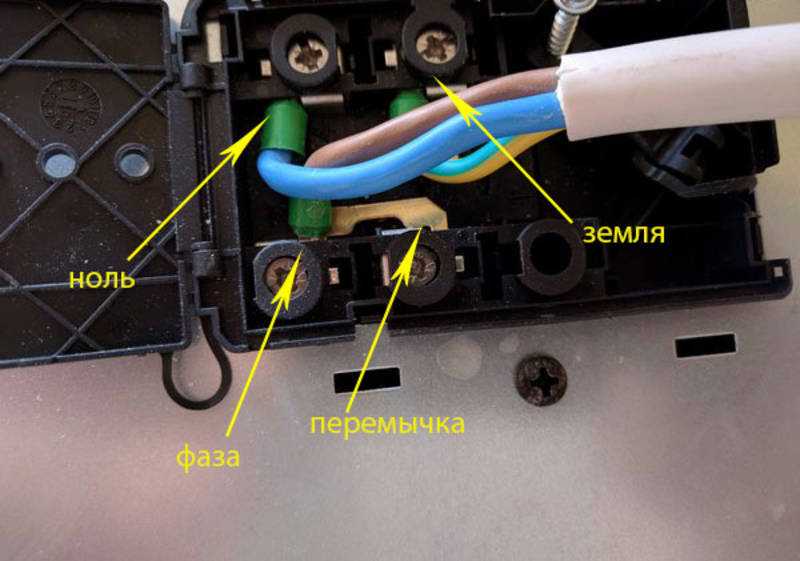

Почти все модели электроплит с равным успехом подключаются к однофазной, и трёхфазной розетке. Схема подводки проводов в обоих вариантах крупно нарисована на сопроводительных документах и продублирована на задней крышке контактной панели.  Правильно подсоединив электрическую плиту, вы значительно сэкономите на покупке следующей, так что постарайтесь уделить схемам максимум внимания. Выглядят они примерно вот так (рис 1).

Информация, которую вам необходимо извлечь из электрика, делавшего проводку на кухне:

  1. Сколько фаз он подвёл к розетке для питания электроплиты?
  2. Точно ли система заземлена? Некоторые вместо «земли» подключают ещё один «ноль» — а это недопустимо.
  3. Какого сечения провода он использовал и не вмонтировал ли (по ошибке) алюминиевые вместо медных? Оптимальное сечение провода 2,5 – 3,5 миллиметра, причём проведённого от отдельного УЗО на электрощитке.

Пусть он при вас обозначит фазы маркером прямо на стене напротив соответствующих проводов или контактов розетки – она всё равно закроется плитой и видна не будет.

Подключение независимой плиты

Достаточно простая задача, если вы разобрались в схеме. Не забудьте выключить автомат перед началом работ и заодно проверьте его характеристики: не менее 16А на независимую электрическую плиту или объединенный агрегат, и не менее 24А на раздельно подключаемые панель с духовкой.

Наибольшие сложности, кторые могут проявиться при установке такой электроплиты – точная регулировка горизонтальности посредством вращающихся ножек и защита торцов примыкающих столешниц. Для последнего рекомендуем специальные металлические планки, продающиеся в магазинах мебельной фурнитуры.

[iframe style=»display: block; margin: 20px auto; border: none;» src=»http://www.youtube.com/embed/nbiTeDJJNoE?rel=0″ width=»560″ height=»315″]

Монтаж встраиваемой техники с единым центром управления

Схема подсоединения действительна и для такого аппарата. Разница лишь в том, что непосредственно к сети следует подключить духовку, а варочная поверхность снабжена штекерами, втыкающимися в разъёмы основного блока. Их не перепутать местами, ибо в «чужой» разъём штекер просто не встанет.

Проблему для тех, кто решил самостоятельно подключить монтируемую плиту, может составить отсутствие в хозяйстве электрического лобзика, дрели и прочего инструментария для выреза проёма под варочную поверхность в столешнице. Однако в наше время любой электроинструмент легко взять напрокат, а навыков, полученных на школьных уроках труда, будет достаточно, чтобы пропилить нужное отверстие по приложенному шаблону.

Следует внимательно следить, чтобы края вычерчиваемого выреза были параллельны краям столешницы, в дальнейшем используя небольшой люфт между поверхностью и получившимся проёмом для окончательного выравнивания.

Духовка закрепляется к тумбе четырьмя саморезами непримеено после фиксации варочной поверхности. Саморезы вложены в комплект поставки, а места фиксации указаны на сопроводительных чертежах.

Монтаж раздельных варочной поверхности и духового шкафа

Как правильно подключить часть электроплиты с конфорками и смонтировать её по месту мы уже описали выше. Ничего не изменилось, разве что схема подводки электричества будет нарисована и на варочной поверхности, и на духовке.

ВНИМАНИЕ!!! Если на кухню выведен только один силовой или многофазный провод, то к нему необходимоподключить именно плиту, то есть встраиваемую поверхность! По мощности и энергопотреблению она примерно соответствует всей остальной кухонной технике, вместе взятой – недаром для жильцов квартир с электроплитами снижена стоимость энергии.

Духовой шкаф с отдельной панелью управления, как правило, встраивается в так называемый «пенал для техники», объединяющий сразу несколько бытовых устройств. Дизайнеры предлагают различные варианты размещения техники по высоте, но, по нашему опыту, наиболее правильно расположить в подобном пенале (снизу вверх):

  • Морозилку.
  • Электродуховку.
  • Микроволновую печь.

[iframe style=»display: block; margin: 20px auto; border: none;» src=»http://www.youtube.com/embed/XsbDcPlRmes?rel=0″ width=»560″ height=»315″]

  • Автор: Наталья
