схема подключения с двойным выключателем

Подключение люстры к сети – это многоэтапный процесс, требующий определенной подготовки.

Попробуем разобраться, как возможно его произвести в домашних условиях.



Содержание

• 1 Определение фазности проводов
• 2 Как подключить люстру с 2 проводами
• 3 Подключение люстры с тремя проводами
• 4 Подключение люстры с большим количеством проводов
• 5 Что еще нужно знать о подключении люстры к сети?

Определение фазности проводов

Прежде чем подсоединить люстру к электрической сети, необходимо разобраться в том, как устроена проводка в квартире и провода в самой люстре.

Согласно общепринятым нормам, каждый провод имеет изоляцию определенного цвета, обозначающую его назначение:

• черный, серый или коричневый провод – фаза;
• синий или голубой провод – ноль;
• желто-зеленый провод – заземление.

Однако не всегда цветовое решение электропроводки в доме в действительности совпадает с нормами правил. В таком случае, вам на помощь придет мультиметр (тестер) либо индикаторная отвертка для прозвонки сети. Алгоритм определения назначения сетевых проводов следующий.

1. Перед началом прозвонки необходимо выставить переключатель мультиметра в положение «вольты» и выбрать подходящую шкалу (больше 220 В).
2. Держа щупы мультиметра за ручки (не прикасаясь к оголенным проводникам), попеременно касайтесь пар проводов.
3. Если вы прикасаетесь щупами к двум фазным проводам, то изменений на индикаторе мультиметра не будет — две фазы не прозваниваются между собой.
4. Третий провод, очевидно, является нулевым. В паре с любой из фаз он будет давать показания в 220 В на табло мультиметра.

Определение назначения проводов по цвету

С индикаторной отверткой дела обстоят еще проще. Если при соприкосновении с оголенным проводом лампочка в отвертке загорается – этот проводник фазный, в противном случае – нулевой.

Аналогично, если в сопроводительной документации к люстре нет данных о фазностипроводов и их цветовая маркировка не позволяет определить фазность, вам поможет использование мультиметра. Рассмотрим алгоритм определения назначения проводов осветительного прибора на примере люстры с тремя проводами.

1. Устанавливаем тестер в режим прозвонки и кратковременно закорачиваем его щупы. Раздающийся при этом звуковой сигнал даст понять, что прибор исправен и предел измерений на нем выбран правильно.
2. Освобождаем патроны люстры от лампочек. Найти концы нулевого и фазного проводников на патронах не сложно: фазный находится в центре и пружинит, а нулевой – сбоку, при выкручивании лампы он соприкасается с цоколем.
3. Находим нулевой провод на выходе из люстры. Для этого один щуп мультиметра ставим на нулевой контакт в любом из патронов, а вторым по очереди прикасаемся к выходящим из люстры проводам. При контакте с нулевым проводом на выходе мультиметр издаст соответствующий звуковой сигнал.
4. Находим фазный провод. По аналогии с предыдущим пунктом, один щуп мультиметра ставим на фазный контакт любого патрона и ищем вторым щупом фазу на выходе вплоть до возникновения звукового сигнала.
5. Определяем количество контуров в люстре. Один щуп мультиметра фиксируем на выходящем из люстры фазном проводе, а вторым поочередно касаемся фаз каждого из патронов. Если люстра одноконтурная, то мультиметр будет издавать сигнал при контакте с фазами каждого патрона. Отсутствие сигнала на некоторых фазных контактах патронов означает, что они не подсоединены к данному фазному проводу на выходе, то есть люстра имеет два контура.
6. Подтверждаем наличие второго контура в люстре. Для этого необходимо повторить манипуляции из предыдущего пункта, зафиксировав один из щупов мультиметра на третьем проводе, выходящем из люстры. На этот раз мультиметр должен подать сигнал при контакте с теми фазами плафонов, на которых его не было в прошлый раз.

Соединение проводов

Важно! Наличие в люстре с тремя проводами на выходе одного контура означает, что третий провод предназначается для заземления осветительного прибора. Чтобы подтвердить этот факт, прикоснитесь одним щупом мультиметра к металлическим элементам корпуса люстры, а другим – к предполагаемому заземлению. Если звучит сигнал – вы оказались правы.

Как подключить люстру с 2 проводами

Если из люстры выходят только 2 провода, то вопрос, как правильно подключить такую люстру довольно легок в своем решении. Один из ее проводов соединяется с фазой, выходящей из потолка, а второй – с нулем. Какой провод с каким вы соедините, значения не имеет.

Если при этом на потолке у вас имеется две фазы, а на стене установлено не что иное, как двойной выключатель, то вы можете подключить к нему люстру с двумя проводами следующим из нижеприведенных способов:

• параллельно соединить фазы с потолка с одним из проводов люстры; при такой коммутации для выключения лампы потребуется переместить в положение «выключено» обе клавиши выключателя, зажигаться же она будет путем нажатия любой из них;
• заизолировав одну из фаз, соединить другую с проводом люстры; в таком случае управлять освещением будет только одна из клавиш выключателя, вторая останется нефункциональной.

Совет. Вышеописанные способы способны вызвать недоумение у прожженных перфекционистов. В то время, как вы можете подключить двухклавишный выключатель света к люстре с двумя проводами, существует простая возможность заменить его на одноклавишный. В таком случае один из фазных проводов между подрозетником и местом подвеса люстры останется заизолированным с обоих концов, а второй обеспечит взаимодействие люстры и выключателя.

Крепление люстры

Подключение люстры с тремя проводами

Если ваша люстра имеет более двух проводов, определяем для начала их функции. Если у люстры есть желто-зеленый провод заземления и такой же провод имеется на потолке, соединяем их друг с другом. В противном случае заземление, которое соединить попросту не с чем, игнорируется.

Важно! Люстры с металлическим корпусом всегда имеют заземление (желто-зеленый провод или специальный зажим). Для осветительных приборов с пластиковым корпусом в заземлении нет необходимости.

Два же оставшихся провода подключаются по тому же принципу, что и в люстре с двумя проводами.

Если два из трех проводов в люстре являются фазными, а третий – нулевым, то в случае подключения ее к одноклавишному выключателю, обе фазы люстры подключаются параллельно к фазе с потолка, а ноль, соответственно, к нулю с потолка.

Схема подключения двухклавишного выключателя к люстре с тремя проводами подразумевает поочередное соединение фазных проводов люстры с фазами, идущими к выключателю.

Подключение люстры с большим количеством проводов

Необходимость подключения к выключателю большего количества проводов может возникнуть, если вы зададитесь вопросом, как собрать люстру с 5 лампами или как подключить трехрожковую люстру к двойному выключателю.

В таких осветительных приборах от каждого из рожков идут по два провода разного цвета – ноль и фаза. Для подсоединения такой люстры к одноклавишному выключателю провода разбиваются на 2 группы по цвету. Все одноцветные провода подсоединяют к соответствующему проводу на потолке.

Пятирожковая люстра

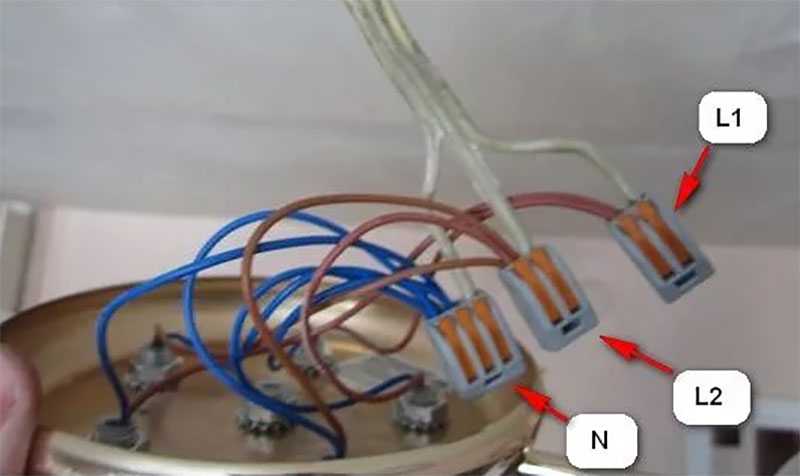

Для подключения многорожковой люстры в схему с двойным выключателем пучок фазных проводов разделяют на 2 группы, которые потом поочередно соединяются с фазами на потолке, идущими к клавишам выключателя. Каждая клавиша будет зажигать свою группу лампочек. Пучок соединеных концами нулей из люстры соединяется к нулем, идущим на выключатель.

Что еще нужно знать о подключении люстры к сети?

Согласно современным правилам монтажа электропроводки, провода при объединении нельзя просто скручивать. Такое соединение со временем может окислиться и начать перегреваться.

Провода можно соединить друг с другом методом пайки, либо использовать для их соединения специальные клеммные коробки, которые обычно идут в комплекте с люстрой.

К сожалению, далеко не всегда в такую коробку вы сможете поместить весь пучок проводов. В таком случае, можно припаять к нему дополнительный проводник и, как следует заизолировав их соединение, вставлять в клеммную коробку уже конец дополнительно припаянного проводника.

Важно! Не забывайте соблюдать в процессе работы технику безопасности. Процесс подключения люстры к электрической сети необходимо осуществлять исключительно в условиях отсутствия напряжения в данной сети.

Теперь вам знакомы все тонкости процесса подключения люстры в домашних условиях. Следуя нашим инструкциям, вы легко сможете привнесети в свое жилище частичку, пусть и искусственного, но света.

правила установки трехрожкового и пятирожкового светильника с двойным выключателем

Сегодня в современном жилище довольно редко можно увидеть простую лампочку на проводе, доступность и широчайший выбор различных осветительных приборов делают своё дело. Выбор иногда сбивает с толку.

Существует встроенное освещение с регулируемой яркостью, с дистанционным управлением, есть с датчиками движения, в общем, на любой вкус и цвет. При всей широте выбора, одним из самых популярных решений остаётся все та же люстра на два выключателя.

• Выбираем светильник
• Варианты проводки в помещении
• Инструменты для подключения люстры
• Монтажные работы
• Безопасность и правила работы

Зачастую люди предпочитают пользоваться услугами электрика, однако возможно обойтись и своими силами. Вопрос, как подключить люстру на 2 выключателя, легко решит человек, который умеет хотя бы держать отвёртку в руках!

Выбираем светильник

Покупка осветительного прибора — важнейший шаг в предстоящей работе. Важно делать свой выбор, опираясь не только визуальную красоту светильника и его оригинальный дизайн, но и на важнейшие характеристики в целом.

Перед покупкой необходимо учесть еще несколько параметров самого помещения:

1. Высоту потолков
2. Способ крепления самого светильника
3. Тип выключателя
4. Количество ламп в световом приборе

Учитывая эти элементарные показатели, можно приступить к выбору. Обычно в любом магазине, торгующем приборами освещения, вас проконсультируют по типу подключения той или иной модели, но лучше разобраться самому в этих вопросах ещё до визита в торговую точку.

Если перед вами люстра, из которой выходят только два провода, то этот прибор рассчитан на один выключатель, несмотря на то, что количество патронов под лампы может быть больше, чем один. При желании можно

переделать и этот вариант и решить вопрос, как подключить люстру на двойной выключатель.

Если из выбранной модели выходит три провода, то это нужный нам вариант. Довольно часто встречаются люстры и с большим количеством проводов (обычно они рассчитаны на более, чем три лампы), но это не должно смущать, их так же возможно подключить к двухкнопочному выключателю. Отличия люстр с более чем тремя проводами состоит в том, что там есть возможность самостоятельно выбирать комбинации включения ламп. Как собрать люстру, обычно может показать продавец-консультант, или же в комплект поставки будет входить схема сборки.

Варианты проводки в помещении

Стоит отметить, что домашня проводка имеет свои нюансы. Здесь также возможны отличия. Провода, которые подходят к точке крепления, могут быть на две, три и четыре жилы (или это могут быть отдельные провода).

В любой из этих комбинаций будет так называемый «нулевой» провод. В схеме проводки с четырьмя проводами один из них используется в качестве заземления (обычно такая схема применяется в современных новостройках). Он чаще всего имеет желто-зелёную расцветку (кстати, в люстре может так же быть предусмотрено заземление, и провод чаще всего в таком случае имеет тот же цвет).

Если же модель не предусматривает подключение заземления, то провод в стене нужно просто заизолировать и никуда не подключать. В случае с двумя и тремя проводами, один из них будет нулевой, два (или один) других называются «фаза».

Инструменты для подключения люстры

Чтобы подключить осветительный прибор потребуется также дополнительный набор инструментов. У профессиональных электриков, которые предоставляют подобные услуги, всегда с собой все необходимые приспособления. А вот в доме у обычного человека, при монтаже своими руками, такое разнообразие может встретиться довольно редко.

Впрочем, набор необходимых инструментов несложен и может найтись у многих:

• Индикаторная отвертка;
• Крестообразная отвёртка;
• Пассатижи или бокорезы;
• Изолента;
• Нож.

Монтажные работы

Как правило, осветительные приборы крепятся к потолку с помощью крюка. Соответственно, владелец (или мастер) должен был очень надёжно закрепить его в потолке, так как люстра имеет довольно большой вес.

Приступая к работе, первое, что необходимо сделать, это ознакомиться со схемой подключения прибора. Затем с помощью индикаторной отвёртки находим нулевой провод. Для этого отвёрткой поочерёдно касаемся оголённых проводов проводки. Фазовые провода включат индикатор отвертки, тот провод, который «не засветится» и будет нулевым.

Перед подсоединением люстры нужно запомнить важную информацию: соединять между собой провода медные и алюминиевые можно только при помощи соединительных колодок, это связано с тем, что данные металлы сильно окисляются между собой, а это приводит к плохому контакту и в конечном итоге может привести к замыканию и пожару.

Ещё один важный момент, который нужно запомнить — подсоединить светильник необходимо без переполюсовки. Этот термин обозначает неправильное подключение проводов к выключателю. Выключатель обязательно должен размыкать фазный провод. В том случае если будет отключен нулевой, к люстре будет подходить ток по фазным проводам, что чревато ударом тока, а кроме того люминесцентные осветительные приборы и диодные лампы могут слабо светиться или мерцать даже в выключенном положении.

Далее нужно соединить провода в самой люстре. Трехрожковый (светильник на три лампы) вариант подразумевает параллельное подключение двух групп ламп. Нужно учитывать, что на нашем рынке достаточно много осветительных приборов, в которых лампы никак не соединены между собой. Это придётся сделать самостоятельно.

Если посмотреть на отдельный патрон каждой лампы, то будет видно, что от него отходят два провода. На всех патронах один из проводов будет одинакового цвета, чаще всего синего. Для получения двух параллельных соединений, группируем (соединяем) провода ламп. После соединения проводов мы получим три выхода проводов. Пятирожковый вариант (люстра на пять ламп) люстр собирается точно по такому же принципу.

Что касается соединения проводов между собой, то есть несколько способов это сделать:

• Пайка;
• Скрутка;
• Соединительные клеммы (плашки).

Наиболее практично использовать клеммы. Но самая распространённая схема — это, конечно же, скрутка. Запомните, скрутку нужно очень хорошо заизолировать изолентой. Для зачистки проводов от изоляции можно использовать как нож, так и бокорезы. При зачистке старайтесь не повредить сам провод. Он должен быть обработан крайне аккуратно.

С люстрой и типами проводки мы разобрались. Теперь нужно определиться, что делать, если проводка старая и рассчитана на два провода, а необходимо сделать подключение люстры с двухклавишным выключателем. Собственно, страшного в этом ничего нет. На рынке представлено достаточное количество выключателей, рассчитанных на подобный случай. Они имеют на входе от домашней проводки такой же тип подключения, что и одинарный выключатель. Правильно подключить его поможет схема, которая чаще всего указана на самом выключателе, а так же может прилагаться отдельно.

Разбираться во всех схемах, что люстры, что выключателя абсолютно не сложно. Производители их делают максимально понятными. Так, что даже человек без специального образования и опыта без труда разберется во всех тонкостях предстоящей работы.

Можно отметить ещё и такой вариант, когда подключение производится к одинарному выключателю люстры с принципом соединения трехрожковый или пятирожковый, в этом случае все лампы светильника соединяются к двум проводам и схема здесь может понадобиться проще.

Необходимо отметить, что если и в люстре, и в проводке помещения предусмотрено заземление его обязательно нужно подключить, это повысит безопасность использование электроприбора.

Безопасность и правила работы

В заключение пару слов по технике безопасности при подключении люстры с двухклавишным выключателем. После того как был определен нулевой провод, необходимо выключить все предохранители на входе в помещение, чтобы полностью его обесточить. Работы по монтажу светильника, нужно проводить только при отключенном электропитании. Также помните, что соединение проводов важно делать надёжно без повреждений с использованием качественной изоленты. Также очень важно проделывать каждый шаг тщательно и обдуманно, не торопиться и не отклоняться от вышеуказанных рекомендаций.

При соблюдении 3 простых правил: отключение электропитания при работе, использование качественных материалов, осторожность. Вы избежите несчастных случаев, и вновь установленная люстра будет вас радовать долгие годы своим видом и исправной работой!

Коробка светильника с 3 комплектами проводов (запутанная проводка)

спросил 2 года 10 месяцев назад

Изменено 2 года, 10 месяцев назад

Просмотрено 4к раз

Недавно я снял светильник в ванной комнате моего дома, и, прежде чем я смог мысленно отметить ситуацию с проводкой, белый провод от светильника соскользнул с гайки (не очень хороший признак предыдущих электромонтажных работ, я знаю.. ). Черный провод от светильника был подключен к единственному черному проводу с правой стороны коробки (предположительно кабель выключателя), но я не знаю, куда был подключен белый провод светильника. У меня есть ощущение, что белый провод от светильника был подключен к двум черным проводам в левой части изображения, однако я не решаюсь сделать это (пока я добавил изоленту).

Обратите внимание, что прибор/переключатель работали отлично. Любые мысли о том, куда нужно подключить белый провод от светильника? Заранее спасибо

• светильник

1

Здесь у вас есть питание на блоке с приборами, питание на том, что находится рядом, и кабель «переключателя» к выключателю. Вероятно, вы правы, что провода от светильника были соединены с черными гайками. К сожалению, это не лучшая практика, в лучшем случае опасная. Эта установка оставляет прибор «горячим» все время и эффективно прерывает нейтраль.

Чтобы сделать это правильно, нужно соединить правый черный провод с двумя слева. Отсоедините белые провода и заклейте черной лентой белый провод, идущий от выключателя. Подключите его к черному проводу на приспособлении, а другой провод (белый) от приспособления к другим белым проводам. Лучшей практикой было бы связать белые провода, чтобы при установке прибора у вас был только один провод.

О, и наденьте гайку на эти заземляющие провода, пока вы там!

3

Подсоедините белый провод от светильника к группе белых проводов под красной гайкой. Черный провод от светильника идет к единственному черному проводу в коробке. Похоже, что человек, который первоначально подключил это, использовал два 12-2 вместо 12-3, идущих от прибора к выключателю. Я думаю, что NEC не одобряет это.

Хорошо, если это петля переключения, то забудьте об этом и посмотрите ответ Джорджа. Моими первыми мыслями были попытка стать горячим и нейтральным в месте выключателя и переключить свет. Изображение распределительной коробки прояснило бы это.

7

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

light – Как подключить муранскую люстру к трехпроводной сети

спросил 3 года 10 месяцев назад

Изменено 3 года, 10 месяцев назад

Просмотрено 137 раз

Люстра Из нее выходит коричневый и синий провод, а не три

3

Стандартные цветовые коды за пределами Северной Америки:

• Коричневый для горячего
• Синий для нейтрального цвета

Если люстра металлическая, можно заземлить на металлическое шасси. Я предполагаю, что под «трехпроводным обслуживанием» вы подразумеваете горячую, нейтральную и защитную землю. Если вы имеете в виду 2 горячих и нейтральный, вам нужно предоставить дополнительную информацию.

Используйте омметр или индикатор непрерывности, чтобы убедиться, что коричневый провод горячий, проверив от коричневого провода до светильника, где ввинчивается лампочка, есть небольшая «язычок» или «кнопка», которая контактирует с нижним наконечником лампочка, любое показание омметра доказывает наличие цепи или непрерывности, то же самое относится к лампочке непрерывности, она будет светиться, если есть непрерывность. Проверьте от резьбовой части светильника, в которую вкручивается лампа, до синего провода, чтобы убедиться, что он нейтральный. В прошлые дни было кошерно делать «бутлег» заземление, используя нейтральный провод для заземления светильника, предполагая, что он металлический, это больше не является нормой, это делалось для электрических сушилок на 220 В с двигателями таймера на 110 В или духовки с часовыми двигателями и т. д. . Проблема в том, что, несмотря на то, что заземление и нейтраль в служебной панели являются общими, то есть они соединены, не кошерно подключать землю к нейтрали в любом месте за пределами служебной панели. Я бы проверил от самого приспособления, чтобы убедиться в отсутствии непрерывности от нейтрального провода к металлической конструкции приспособления, предполагая, что непрерывности нет, вы должны использовать заземляющий провод для заземления металлической конструкции приспособления, поскольку у вас нет третьего провода, идущего от приспособления.

1

Коричневый – фаза, синий – нейтраль, зелено-желтого нет, т.к. люстра II класса и не надо, просто заглушите провод РЕ, идущий от потолка. В любом случае проверьте «стекло», которое закрывает потолочную коробку, есть ли металлический столб, к которому вы можете подключить PE, если он присутствует, на нем должен быть включен символ заземления.

Если у вас в потолке 3 провода, ни один из которых не является PE (зелено-желтый или голая медь), дело следует исследовать глубже.

Учитывая, что люстры из муранского стекла полностью стеклянные, не к чему прикрепить заземляющий провод, да и по какой-либо причине.
