Дымоход из кирпича – устройство и последовательность монтажа

Большинство частных домов, используемых для постоянного проживания, оборудуют разного рода отопительными приборами. Котлы, печи и камины в независимости от вида используемого топлива нуждаются в оборудовании каналов дымоудаления, через которые остаточные продукты горения выводятся в атмосферу. Кирпичный дымоход считается классикой печного строительства и, несмотря на обилие аналогов из более дешевых и доступных материалов, остается наиболее популярным способом избавления от дыма.

Содержание статьи

Кирпичный дымоход

Конструкция

На первый взгляд складывается впечатление, что дымоход из кирпича для отопительного котла или камина – просто вертикально сложенная труба. Это впечатление обманчиво, ведь чтобы система дымоудаления работала правильно, нужно придать трубе определенную форму и длину. Устройство кирпичной дымоходной трубы состоит из следующих частей:

Конструкция канала дымоудаления из кирпича

• Насадная труба. Таким термином обозначают участок дымохода, присоединяемый к топке котла или камина. Она начинается от стенки отопительного прибора и заканчивается за 5-6 рядов до межэтажного перекрытия. Кладка насадной выполняется с обязательным соблюдением перевязки швов между кирпичами.
• Распушка. Распушкой называют уширение дымохода, начинающееся за 5-6 рядов до перекрытия и заканчивающиеся после его прохождения. Кладка распушки выполняется со вставкой кирпичных пластин, увеличивающих внешний периметр трубы на 250-400 мм.
• Стояк. Термин «стояк» обозначает вертикальный участок дымоходной трубы, проходящий через чердак до крыши дома. Кладка стояка ровная с ложковой, крестовой или цепной перевязкой швов.
• Выдра. Выдрой называют еще одно уширение кирпичного дымохода, начинающиеся сразу после вывода на кровлю. Эта часть трубы шире стояка на 100 мм с каждой стороны, что служит надежной защитой от проникновения влаги в щель между дымоходом и кровлей.
• Шейка. Ровный участок трубы, начинающийся после выдры и соответствующий по размерам стояку, называют шейкой.
• Оголовок. Кирпичный дымоход заканчивается двумя рядами кладки, выполненной с расширением. Эту часть трубы называют оголовок. На него надевают дефлектор или флюгарку, чтобы защитить от попадания внутрь канала дымоудаления воды и мусора.

Важно! Чтобы спроектировать эффективный дымоход из кирпича своими руками, нужно следовать трем главным правилам: соблюдать одинаковый размер канала дымоудаления на всей протяженности, выбирать сечение в соответствии с объемом топки котла или печи, избегать поворотов и внутренних углов.

Выбор материала

Сооружая дымоход, нужно позаботиться о выборе качественного и подходящего по эксплуатационным характеристикам материала. Профессиональные печники рекомендуют красный полнотелый кирпич.

Ширина одного кирпича составляет 125 мм, учитывая сантиметровые швы между ним, с помощью этого материала выкладывают кирпичный дымоход 140х140 мм, 14х270 мм или 270х270 мм. Осматривая кирпич при покупке, обратите внимание на следующие характеристики:

1. Ровность цвета. Качественный кирпич имеет равномерный, насыщенно красный оттенок. Наличие белого налета, посторонних включений сигнализирует о наличии в составе извести, низкосортной глины и других примесей.
2. Целостность. Прочность – основной критерий выбора материала для строительства дымохода. Если на поверхности кирпича обнаруживаются трещины, сколы, то скорее всего он изготовлен без соблюдения технологии из низкокачественного сырья.

   Полнотелый красный кирпич для дымохода

3. Соответствие размеров. При осмотре следует измерить несколько случайно выбранных кирпичей линейкой и проверить соответствие размеров ГОСТу на данный вид строительной продукции. Кладка из разнокалиберного кирпича смотрится неаккуратно и служит недолго.
4. Правильная геометрия. Чтобы проверить правильность геометрической формы, берут два кирпича и прикладывают друг к другу. Если между ними не образуется щелей и зазоров, можно смело покупать.
   Последствия использования плохо обожженного кирпича для строительства дымохода

Обратите внимание! Кирпич – термоустойчивый материал, способный выдерживать температуру 400-500 градусов, до которой нагревается проходящий внутри дым. Чтобы швы не стали слабым местом дымоходной трубы, используют раствор на основе глины или специальные сухие смеси, рекомендованные производителями для строительства печей. Ширина швов считается важным критерием качества кладки, чем они тоньше, тем лучше.

Последовательность монтажа

Чтобы выложить из кирпича дымоход своими руками требуются особые знания и навыки, поэтому чаще всего строительство трубы, как и камина или печи, выполняет профессиональный печник.

Опытные мастера создают сложные, функциональные конструкции в виде змейки для более эффективного отопления, оборудуют воздухозаборные каналы и окошки. Кладка кирпичного дымохода простейшей конструкции выполняется следующим образом:

1. Под местом расположения камина, печи или котла заливают фундамент, не связанный с основным. Высоту заливного основания рассчитывают на основании веса печи и дымохода. Обычно достаточно толщины 30-50 см, при необходимости фундамент армируют для усиления.
2. После строительства печи или установки отопительного прибора, начинают укладку надсадной трубы. Кладка выполняется со строгим соблюдением перевязки. Чтобы уменьшить количество резок, используется ложковая схема перевязки.
3. За 5-6 рядов до потолочного перекрытия начинают выкладывать распушку. В этом месте размеры трубы расширяют на 250-400 мм за счет использования четвертинок кирпича. Их укладывают внутрь клаки таким образом, чтобы внутренняя поверхность канала дымоудаления оставалась ровной.
   Создание распушки происходит за 5 рядов, последний из которых кладут цельными кирпичами с соблюдением перевязки.

   Схема кладки распушки дымоходной трубы

   Стояк дымоходной трубы

4. Во время работы на чердаке выкладывают сток трубы, размеры которого равны ширине и длине насадной трубы. На скате крыши между стропилами вырезают отверстие для вывода дымохода наружу.
5. После того, как стояк на 1-2 ряда превышает крышу, начинают выкладывать выдру. В зависимости от геометрии и уклона ската, она бывает односторонняя или многосторонняя. Выдра состоит из 9 рядов кирпича, каждый из которых на четверть кирпича шире предыдущего. В последнем ряду следует соблюсти правильную перевязку между швами.

   Формирование выдры канала дымоудаления

6. Далее строят шейку дымоходной трубы и оголовок. На оголовок надевают флюгарку.
   Флюгарка на оголовке дымохода

Важно! В процессе выполнения распушки, выдры и изготовления оголовка, приходится резать кирпич для получения необходимого размера. Чтобы обеспечить гладкость внутренней поверхности канала дымоудаления, нужно выполнять резку аккуратно и ровно. Печные мастера с опытом одним движением раскалывают кирпичи до нужного размера, однако, проще и быстрее пользоваться шлифовально-отрезной машинкой.

Схема кладки дымоходной трубы камина

Ошибки при монтаже

Просчеты, допущенные в процессе строительства дымохода из кирпича непрофессиональным мастером, ведут к финансовым потерям, возгораниям и повышению риска отравления угарным газом.

Сложность в том, что после завершения недочеты конструкции невозможно исправить, чаще всего единственный выход – полная разборка и реконструкция трубы. Распространёнными проблемами в работе дымоудаления мастера считают:

Кирпичные каналы дымоудаления прослужат века, если не экономить на качественном материале и соблюдать технологию. Чтобы избежать проблем с эксплуатацией отопительного прибора, заказывайте проект дымохода у опытного мастера.

Видео-инструкция

python – Как правильно использовать pipe в нескольких процессах (> 2)

Переполнение стека

1. Около
2. Товары
3. Для команд

1. Переполнение стека Общественные вопросы и ответы
2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
3. Вакансии Программирование и связанные с ним технические возможности карьерного роста
4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя

.

Как проложить трубы из ПВХ под землей

Экскаватор можно арендовать, чтобы ускорить реализацию этого проекта.

Трубы из поливинилхлорида или ПВХ используются многими домовладельцами и подрядчиками для различных типов подземных водопроводных линий. При прокладке труб из ПВХ под землей необходимо учитывать множество факторов. Однако, если вы будете следовать установленным в вашем штате правилам относительно глубины и расстояния, ваша подземная труба из ПВХ будет проложена в кратчайшие сроки.

.

Как выложить ламинат разной длины | Home Guides

Многие домовладельцы предпочитают ламинат паркету из-за его долговечности и цены. Полы из ламината выглядят так же, как паркет, и их проще укладывать. Многие ламинатные полы, часто называемые «плавающими», не требуют крепления гвоздями. Ламинатные доски соединяются вместе, сдвигая фиксатор из одного ряда в паз следующего ряда. Как и в случае с паркетом, важно располагать швы между рядами так, чтобы не совпадали два шва.Для этого потребуется отрезать ламинат разной длины для укладки.

Дайте ламинатному полу адаптироваться к влажности и температуре в комнате, где вы планируете его установить. Оставьте неоткрытые упаковки в комнате на срок до 48 часов.

Уберите плинтусы в комнате. Вставьте небольшую монтировку или сторону молотка между стеной и плинтусом в месте гвоздя. Нажмите на монтировку или осторожно молотком, чтобы оторвать плинтус от стены.Отметьте заднюю часть плинтуса буквой или цифрой и поместите ту же букву или цифру на стене, где была установлена ​​плинтус. Отложите плинтусы в другой комнате.

Снимите старую напольную плитку или ковровое покрытие. Сделайте отметку на затирке с помощью инструмента для надрезания раствора и удалите пыль от затирки пылесосом для влажной и сухой уборки. Вставьте монтировку под плитку и ударьте по ее концу, пока она не поднимется. Повторяйте, пока вся плитка не будет удалена. В дверном проеме комнаты найдите шов и вставьте монтировку в шов и под полосу для крепления гвоздей.После того, как вы удалили полоску для крепления ковра, поднимите старый ковер, перемещаясь по комнате. Удалите и выбросьте набивку. Пропылесосить пол.

Соскоблите растворенный раствор шпателем. Пропылесосьте пыль.

Осмотрите черный пол. Убедитесь, что нет выбоин или мест, требующих ремонта, чтобы выровнять пол. При необходимости используйте выравнивающую смесь, чтобы выровнять поверхность черного пола. Нанесите выравнивающий состав ручным шпателем и дайте ему высохнуть в соответствии с инструкциями производителя.

Разложите пластиковую пленку толщиной 6 мил, если вы устанавливаете ее на бетонный пол. При установке на деревянный черновой пол пластиковая пленка не требуется.

Приложите пенопласт к полу. Отрежьте пенопластовую подкладку по размеру помещения; не перекрывайте края.

Соедините вместе небольшие кусочки ламината по ширине комнаты. Когда вы дойдете до дальнего конца комнаты, между полом и стеной должно остаться пустое пространство. Измерьте расстояние от последней доски пола до стены.Умножьте зазор расширения 1/4 дюйма на два и вычтите его из измерения между последней доской и стеной. Например, если расстояние между стеной и полом составляет 3 дюйма, а зазор расширения составляет 1/4 дюйма, вычтите 1/2 дюйма из 3 дюймов, чтобы получить 2 1/2 дюйма. Добавьте 2 1/2 дюйма к ширине доски пола. Например, если стандартная доска имеет ширину 4 дюйма, сумма составляет 6 1/2 дюймов. Разделите это число пополам, и это будет ширина, необходимая для создания первого ряда, который равномерно уместится в комнате.В этом примере доски пола первого ряда нужно обрезать до ширины 3 1/4 дюйма.

Измерьте каждую стену, чтобы найти центральную точку. Разделите размер пополам и отметьте центральную точку. Повторите это для всех четырех стен. Прикрепите меловую линию к центральной точке одной стены. Протяните меловую линию через комнату к центральной точке противоположной стены и зафиксируйте меловую линию, чтобы на полу осталась линия.

Повторите это для двух других стен. По завершении в центре комнаты должен появиться крест.Линии должны быть прямыми. Эти линии удерживают ваши доски в нужном направлении, пока вы их выкладываете.

Выберите половые доски для первого ряда и уложите их в ряд, прежде чем обрезать первый ряд до ширины 3 1/4 дюйма. В большинстве пакетов ламината есть доски двух или трех длин. Начните с самой длинной доски; поместите самую короткую доску на ее конец. Располагайте доски в повторяющемся порядке. Разложите одну длинную, одну короткую, одну длинную и затем одну доску средней длины по всей длине комнаты.Повторяйте эту схему, пока не дойдете до конца. При необходимости отрежьте последнюю доску по длине.

Обрежьте доску первого ряда шириной 3 1/4 дюйма. Если вы используете циркулярную пилу, положите готовую сторону пола лицевой стороной вниз, чтобы избежать разрывов и разрывов на этой поверхности.

Добавьте распорки расширения 1/4 дюйма к ширине комнаты.

Разложите доски первого ряда встык.

Начните следующий ряд с короткой доски, затем длинной доски, одной доски средней длины и затем одной длинной доски.Сдвиньте начальную короткую доску второго ряда на выступ платы первого ряда. Добавляйте каждую последующую доску в узор, пока не дойдете до конца. Отрежьте последнюю доску по размеру.

Начните следующий ряд, повторяя узор первого ряда. Используйте этот шаблон для всех нечетных строк и шаблон второго ряда для всех четных строк.

Добавьте распорные вставки 1/4 дюйма между последним рядом и стеной.

Установите плинтусы на место, указанное на стене и досках.

.

---

Смотрите также

• Какой диаметр металлопластиковых труб нужен для водоснабжения
• Как соединить металлопластиковую трубу с краном
• Какие лучше использовать трубы для теплого пола
• Какие нужны трубы для отопления частного дома
• На какое давление рассчитаны полипропиленовые трубы
• Из чего состоит дренажная труба
• Что делать когда замерзла вода в трубах
• Как правильно соединить пластиковую трубу с металлической
• Что такое лоток трубы
• Полипропиленовые трубы какие лучше выбрать
• Как соединить две трубы под углом 90 градусов

Как построить дымоход из кирпича своими руками

Кирпичный дымоход требует больше усилий, чем использование в этих целях металлической трубы. Зато такая конструкция выглядит намного престижнее и служит дольше. Мы рассмотрим три типа кирпичных дымоходов: классический одинарный, расширенный с вентиляционными отверстиями и упрощенный. Каждый вид имеет свои особенности и достоинства. Окончательное решение выбирается застройщиками, при этом должны приниматься во внимание индивидуальные особенности бани, дизайнерские предпочтения, финансовые возможности и наличие профессиональных навыков.

Как построить дымоход из кирпича

Содержание материала

• 1 Общие правила строительства дымоходов
  • 1.1 Цены на огнеупорные кирпичи
• 2 Классический дымоход
  • 2.1 Нижняя часть
  • 2.2 Цены на шибер
  • 2.3 Распушка
  • 2.4 Стояк
  • 2.5 Выдра
  • 2.6 Шейка и оголовок
  • 2.7 Защитный колпак
• 3 Этапы строительства классического дымохода
• 4 Как оштукатурить верхнюю часть кирпичного дымохода
• 5 Кладка упрощенного дымохода
  • 5.1 Видео – Упрощенный дымоход
• 6 Как сделать кирпичный дымоход с вентиляционными каналами
  • 6. 1 Как выполняются работы по кладке вентканалов?
  • 6.2 Цены на газобетонные блоки
  • 6.3 Видео – Кладка дымохода с вентиляционными каналами
• 7 Как рассчитать диаметр канала дымохода
• 8 Практические советы

Общие правила строительства дымоходов

Для всех типов дымоходов из кирпича существует несколько общих положений, обязательных к исполнению.

Выход на крышу классического дымохода

Высота над кровельным покрытием. Регламентируется с учетом угла наклона скатов, должна обеспечивать противопожарную безопасность и исключать задувание тяги воздушными завихрениями от конька. Если покрытие крыши из негорючих материалов, то требования по противопожарной высоте можно игнорировать, но от завихрений дымоход следует предостерегать. Рекомендованные значения высоты можно увидеть на фотографии.

Высота дымохода

Требования по противопожарной безопасности

Материал изготовления. Для большинства дымоходов можно использовать обыкновенный красный кирпич. Если есть желание – покупайте огнеупорный, но стоит он значительно дороже, а большого положительного эффекта от его использования не стоит ожидать.

Кладка дымохода из красного кирпича

Рекомендуем применять огнеупорный кирпич только для кладки надсадной трубы, в этом месте самая высокая температура газов. Дело в том что красный кирпич без проблем может выдерживать температуру до +800°С, а температура газов в дымоходе значительно ниже. Категорически запрещается пользоваться силикатный кирпич – по время нагревания он выделяет в воздух ядовитые химические соединения. Такой кирпич можно применять только для внешней отделки стен.

Силикатный кирпич использовать запрещено

Важное требование ко всем кирпичам – боковые поверхности должны быть гладкими. Наличие неровностей и шероховатостей увеличивает отложение сажи в дымовом канале, придется его намного чаще прочищать. Большое количество сажи не только ухудшает тягу, но и может стать причиной воспламенения, а это прямой риск возникновения пожара. Во время вкладки дымохода внутренний канал нужно сразу очищать от выступающего в швах раствора. Пользуйтесь для этого влажной тряпкой или губкой, добивайтесь максимальной гладкости внутренних поверхностей канала.

Цены на огнеупорные кирпичи

огнеупорный кирпич



Раствор для кладки. Есть два варианта. Одни печники применяют только глиняный раствор, другие добавляют в него немного цемента. Мы являемся сторонниками второго варианта, цемент значительно увеличивает прочность конструкции. Но выбирать вам, оба вида растворов неплохо справляются со своими задачами.

Готовый глиняный раствор для кладки печи

Классический дымоход

Рассмотрим конструктивные элементы классического дымохода.

Устройство классического дымохода

Нижняя часть

От верха печки до дымовой задвижки (шибера). Принимает очень горячие газы, для канала можно использовать шамотные кирпичи. Шибер лучше купить готовый в магазине, нет возможности – делайте самостоятельно. Магазинные конструкции надежнее, они изготовлены из ковкого чугуна и не деформируются по время нагрева. Стальные шиберы могут деформироваться в результате отпуска стали. Деформированный шибер подклинивает в пазах, открытие/закрытие затрудняется. Для кладки нижней части дымохода рекомендуется использовать раствор глины без добавления цемента.

Стальной шибер в кирпичной печи

Цены на шибер

шибер



Распушка

Выполняет две задачи: повышает устойчивость дымохода к ветровым нагрузкам – упирается в балки перекрытия. Кроме того, увеличенные размеры распушки служат противопожарной защитой деревянных конструкций.

Распушка трубы

Стояк

Часть дымохода от распушки и до выдры. Самый длинный участок, во время кладки нужно соблюдать вертикальность положения всех рядов.

Кладка стояка дымохода

Выдра

Специальное утолщение над покрытием крыши. Традиционные дымоходы изготавливаются без использования современных методов герметизации выхода над крышей, увеличенные размеры выдры исключают попадание естественных осадков на чердак бани. Для улучшения изоляции по периметру выдры можно прибить листы оцинкованной стали.

Выдра

Шейка и оголовок

Длина шейки зависит от угла наклона и типа крыши, конкретные размеры учитывают все особенности строения. Высота шейки оказывает влияние на стабильность тяги вне зависимости от силы ветра.

После того как шейка сформирована, можно выкладывать оголовок

Оголовок – декоративный элемент дымохода.

Варианты оголовков дымохода

Защитный колпак

Предохраняет попадание дождя и снега в дымовой канал. Есть еще одна функция у колпака. Если печкой бани длительное время никто не пользуется, то птицы могут свить в канале гнездо – дымоход придется чистить. Для предотвращения таких ситуаций рекомендуется закрывать выход металлической сеткой.

[adrotate group=”5″]

Устройство козырька на дымоход

Мы можем дать только приблизительные размеры каждого элемента дымохода, более точные параметры нужно рассчитывать с учетом архитектурных особенностей печи и бани.

Этапы строительства классического дымохода

Наличие кирпичного дымохода следует предусматривать еще во время проектирования бани. Печка должна быть кирпичной и обязательно на отдельном бетонном фундаменте.

Банная печь на этапе возведения топки

Для большинства банных печей достаточно канала 250×120 мм, это стандартные размеры красного кирпича. Для кладки дымохода потребуются специальные кирпичи в половину стандартной, их можно купить готовыми или состоятельно обрезать болгаркой с алмазным диском.

Толщина раствора не более 1 см, чем толще раствор – тем больше риски его растрескивания во время теплового расширения. Не рекомендуем делать такой сложный дымоход для металлической печи, для нее достаточно установить трубу.

Шаг 1. Приготовьте кирпичи, инструменты и раствор. Снимите размеры до шибера и распушки.

Шаг 2. Начинайте кладку снизу дымохода от печки, каждый ряд проверяйте уровнем по всем четырем плоскостям. Через три-четыре ряда очищайте канал от излишков раствора.

Вид канала

Практический совет. Кладку дымохода можно существенно ускорить. После того как положено 2-3 ряда кирпичей, закрепите в них по углам веревки и натяните их к потолку. Веревки устанавливайте строго вертикально, по ним контролируется положение дымохода. Больше не надо терять время на проверку каждого ряда уровнем.

Контроль вертикальности

Шаг 3. В месте установки шибера закрепите рамку. Установка рамки не должна нарушать положение верхней плоскости кирпичей, для этого нужно в них выбрать углубление по размерам рамки шибера.

Шаг 4. Продолжайте кладку до начала устройства распушки. Подсчитайте количество рядов, которые придется класть до выхода распушки на нужные размеры. При этом имейте в виду, что за один ряд периметр дымохода увеличивается на четверть ширины кирпича. Распушка должна плотно примыкать к потолочным балкам. Если они находятся на большом расстоянии от дымохода, необходимо сделать специальные упорные рамочные конструкции.

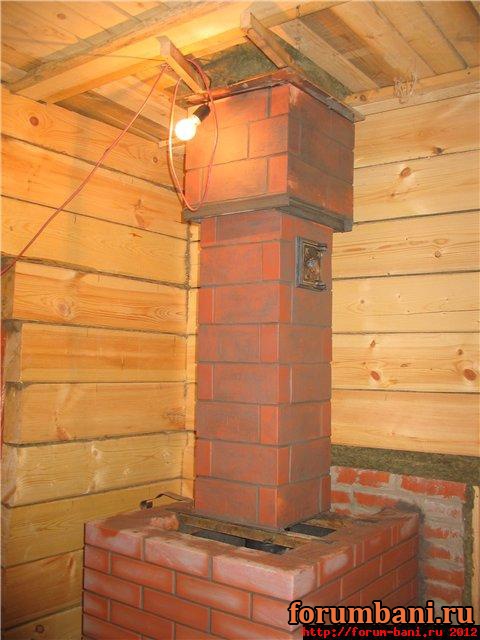

Распушка

Шаг 5. Выкладывайте распушку согласно схеме. Имейте в виду, что это лишь принципиальная схема, конкретное количество рядов кирпичей для выхода на максимальную ширину распушки зависит от конструкции бани. Необязательно делать распушку квадратного профиля, можете выкладывать прямоугольную.

На фото – распушка

Важно. Между потолочными балками и распушкой не должно быть зазоров, в противном случае дымоход под воздействием резких порывов ветра будет шататься. Колебания нарушат герметичность примыкания трубы к кровельным покрытиям, а это обязательно вызовет протечки. Что такое постоянно мокрая стропильная система или чердак, объяснять не надо. Никакой минеральной ваты для теплоизоляции не подкладывайте, толщина распушки полностью исключает самовозгорание деревянных элементов.

Шаг 6. Постепенно за то же количество рядов переходите с распушки к размерам дымохода, подтягивайте его к крыше.

Шаг 7. На нижнем уровне крыши начинайте класть выдру. Этот элемент дымохода сложнее распушки, увеличение ширины дымохода должно происходить постепенно с учетом наклона скатов. Настоятельно рекомендуем для повышения устойчивости конструкции во время кладки вмуровать в выдру металлические пластины и прикрепить их к стропильной системе.

Выдра

Торцы кирпичей нужно подрезать, это уменьшит величину зазора межу кровельным покрытием и выдрой. Если подрезать не хочется – советуем между нижней частью выдры и кровельным покрытием установить металлические листы для предупреждения попадания на стропильную систему и чердак атмосферных осадков.

Расшивка прохода кирпичной трубы. Распушка

Проход трубы через потолок

Практический совет. Для тех, кто впервые занимается строительством дымохода из кирпича, настоятельно советуем перед кладкой выложить на земле кирпичи без раствора согласно схеме. Это позволит лучше понять технологию кладки и избежать досадных ошибок.

Важно. Если штукатурка дымохода не планируется, то видимую часть кладки нужно делать под внутреннюю или внешнюю расшивку швов. Кирпичи ровные и красивые – расшивайте швы, внешний вид материалов неудовлетворительный – придется оштукатуривать. О технологии оштукатуривания мы расскажем немного ниже.

Шаг 8. Кладка оголовка. Чисто декоративный элемент, внешний периметр дымохода увеличьте на четверть кирпича. Оголовок один ряд и сразу после него финишный. В финишный ряд рекомендуем вмуровать металлическую сетку от птиц. Сверху на дымоходе дюбелями закрепите защитный колпак.

Оголовок трубы

Дайте два-три дня на просушку, а потом начинайте первую протопку печи. Не пугайтесь, если вначале протопки тяга будет маленькой или вообще отсутствовать, со временем все встанет на свои места.

Как оштукатурить верхнюю часть кирпичного дымохода

Есть два варианта:

• купить в магазине специальные металлические уголки;
• сделать самостоятельно универсальное приспособление.

Штукатурный профиль

Мы считаем, что сделать универсальное приспособление намного выгоднее.

1. Во-первых, это намного дешевле.
2. Во-вторых, им можно пользоваться во время оштукатуривания дверных и оконных проемов, внешних углов стен и. д. Это значит, что такие приспособления всегда пригодятся на стройке.
3. В-третьих, можно самостоятельно регулировать толщину штукатурного слоя в зависимости от состояния поверхностей.

Рейка для угла

Приспособление изготавливается из отрезков катанки или строительной арматуры Ø 6÷8 мм. Длина арматуры зависит от ширины дымохода или стен. Пруток нужно согнуть буквой V, центр изгиба располагается посредине. Концы еще раз изгибаются под углом примерно 90°. Как пользоваться приспособлением?

[adrotate group=”5″]

Шаг 1. Подберите ровные деревянные рейки, длина реек должна равняться длине поверхности. Может быть и короче, но тогда придется оштукатуривать в два приема.

Шаг 2. Установите рейки по углам дымохода (или проема) и зафиксируйте их двумя изготовленными зажимами. Зажимы должны надежно удерживать рейки в нужном положении.

Шаг 3. В зависимости от состояния поверхности дымохода подберите толщину штукатурного слоя. Старайтесь, чтобы она не превышала 1,5 см, если есть большие выступы, то уберите их.

Шаг 4. С помощью уровня установите рейки в вертикальном положении. На одной стороне дымохода должно быть две рейки. Такие же операции повторите и на противоположной стене.

Шаг 5. Начинайте штукатурить поверхности, правилом убирайте лишнюю массу и по установленным рейкам выравнивайте ее. Повторите действия с противоположной стороны дымохода.

На следующий день аккуратно снимите зажимы и рейки. Теперь ровные углы штукатурки будут служить направляющими для правила во время оштукатуривания двух оставшихся плоскостей дымохода. Просто, быстро, дешево и красиво. Зажимы не выбрасывайте, с их помощью можно обрабатывать все внешние углы в зданиях.

Пример оштукатуренной трубы

Кладка упрощенного дымохода

Надеемся, что вы внимательно прочитали наши советы и уже имеете понятие о кладке традиционного дымохода. В таком случае упрощенный вариант не создаст больших проблем. Остановимся на его отличиях и технологических особенностях.

Видео – Упрощенный дымоход

Дымоход не имеет распушки и выдры. Распушка служит элементом фиксации, раз ее нет – нужно крепить конструкцию иным способом. Мы рекомендуем по периметру дымохода из уголка сделать рамку, при помощи резьбовых соединений прикрепить рамку к дымоходу на уровне потолка. Далее ее нужно зафиксировать к потолочным балкам перекрытия. Фиксировать можно металлическими пластинами или строительной арматурой, не имеет значения. Главное, чтобы дымоход не шатался.

Выдра была нужна для герметизации выхода дымохода над кровельным покрытием. Она не муруется – делайте герметизацию самостоятельно. Используйте для этого металлические листы, конкретная технология герметизации зависит от типа крыши. Мы укажем только главные общие моменты.

Кладка простого кирпичного дымохода

Проход дымохода из кирпича через потолок

Вывод трубы через крышу

1. Защитные фартуки нужно согнуть и вложить в канавку, прорезанную на плоскостях дымохода.
2. Для полного исключения попадания влаги все места прилегания крайне желательно обработать любым герметиком.
3. Есть возможность – во время обустройства кровельного покрытия приобретайте заводские системы герметизации выхода дымохода.

Если кирпич, используемый для кладки дымохода, уже был в употреблении, то необходимо штукатурить и внутренний канал. Особых углов и прямолинейности соблюдать не стоит, главное, чтобы поверхности были по возможности гладкими.

Как сделать кирпичный дымоход с вентиляционными каналами

Наличие эффективной вентиляции в парной и душевой – одно из важных условий комфортности принятия водных процедур. Кроме того, она помогает быстро высушить помещения и увеличить срок эксплуатации всех деревянных конструкций.

Как сделать кирпичный дымоход с вентиляционными каналами

Схема дымохода

Ставить кирпичный дымоход только ради дыма от печи нецелесообразно. В таком случае придется делать в стенах вентиляционные продухи. Настоятельно рекомендуем сразу в дымоходе сделать вентиляционные каналы. Если печь и дымоход разместить правильно, то появляется возможность обустроить вентиляцию не только в парной, но и в душевой. Для иных помещений бани вентиляцию можно вообще не делать.

В каналах допускается монтаж электрических вентиляторов (принудительная вентиляция) или декоративных решеток с регулируемыми жалюзи или заслонками.

Как выполняются работы по кладке вентканалов?

Шаг 1. На земле из кирпичей сделайте предварительную раскладку дымохода, предусмотрите в нем один канал для дыма и два для вентиляции. В целях экономии денег, кладку трубы от печки делайте газобетонными блоками, они намного дешевле, кирпич применяйте только для дымового канала. Весь дымоход из кирпичей нужно класть лишь с места открытия вентиляционных каналов (под потолком парной и душевой). После открытия каналов дымоход делается только из керамического кирпича.

Цены на газобетонные блоки

газобетонный блок



Шаг 2. Кирпичи кладите с перевязкой, размеры вентиляционных отверстий достаточно делать по периметру ≈ 12 см, что составляет одну ширину и две толщины стандартного красного полнотелого кирпича.

Шаг 3. Если по технологическим соображениям вентиляционный канал приходится делать в углу дымохода, то болгаркой подрезайте кирпичи для придания им нужной геометрической формы. Тщательно заделывайте швы, не оставляйте пропусков. Нарушение герметичности швов значительно понижает эффективность вентиляции помещений.

Шаг 4. Рекомендуемая толщина стенок между каналами полкирпича, но вы можете изменять ее в зависимости от необходимого расстояния между вентиляционными и дымовым каналами. Каждый новый ряд перевязывайте со старым минимум в полкирпича. Имейте в виду, что размеры дымохода с вентиляционными каналами увеличиваются, возрастают ветровые парусные нагрузки, следовательно, нужно повысить его устойчивость.

Шаг 5. По такому же алгоритму продолжайте кладку по всей длине дымохода. Для ускорения работ между крайними углами натягивайте веревку и по ней контролируйте положение кирпичей. Не помешает время от времени проверять вертикальность конструкции. Оголовок выполняется обычным способом – с нависанием трети кирпича через ряд.

Кладка дымоходов и вентиляционных каналов: а) в стенах толщиной в 1.5 кирпича; б) в стенах толщиной в 2 кирпича

Простая схема дымохода для отвода дыма и газа, а также для вентиляции

Дымоход с вентканалами

Видео – Кладка дымохода с вентиляционными каналами

[adrotate group=”5″]

Выдру и распушку в таких дымоходах делать не стоит, прикрепите дымоход к балкам и стропилам при помощи металлических уголков и пластин.

Как рассчитать диаметр канала дымохода

Можно встретить утверждения, что высота дымохода не может быть менее пяти метров. Это не так, не обращайте внимания на такие утверждения. Только представьте себе баню высотой приблизительно два метра, над которой торчит дымоход высотой три метра.

Точные расчеты довольно сложные, нужно знать много формул и учитывать большое количество факторов: температуру газов на входе в дымоход, скорость движения воздушного потока, высоту, скорость сжигания и вид топлива, розу ветров и т. д. Не стоит заниматься такими сложными вычислениями, советуем пользоваться шведским методом. Он учитывает главные показатели, на основании них сделаны расчеты и составлен график. В качестве исходных данных нужно только знать площадь топки (F), дымохода (f) и его высоту (H). Имея два параметра всегда можно узнать неизвестный третий.

График для определения параметров дымохода

К примеру, вы знаете размеры топки и дымохода, вам нужно узнать его высоту в зависимости от конфигурации профиля. Найдите процентное соотношение этих параметров и при помощи графика узнайте минимальную высоту. Или наоборот, известна высота дымохода и площадь топки, а нужно узнать плошать канала дымохода. Опять с помощью простейших арифметических действий по графику узнаете размеры канала с учетом конфигурации сечения.

Расчет дымохода

Практические советы

Кладку выдры и распушки можно упростить за счет использования металлических пластин или прутков. С их помощью связывайте между собой ряды, только не допускайте попадания прутков в рабочие каналы.

Можно встретить советы не оштукатуривать некачественные кирпичи, а обкладывать их специальной керамической плиткой. Мы не советуем поступать таким образом по нескольким причинам.

Керамическая плитка для печки – пример

Облицовка печи и дымохода керамической плиткой

1. Во-первых, есть большая вероятность, что плитка отпадет, постоянные циклические изменения линейных размеров дымохода крайне негативно влияют на показатели адгезии плитки.
2. Во-вторых, перед облицовкой неровных поверхностей в любом случае придется их подравнивать. Зачем тогда делать двойную работу за тройные деньги?

Важно. Длительность эксплуатации кирпичного дымохода во многом зависит от режимов топки печи. Красный кирпич очень боится повышенной влажности. Особенно, в зимний период времени, когда вода замерзает и с удвоенной скоростью нарушает его целостность. Что делать, чтобы кирпич в дымоходе не был влажным? Все очень просто – температура газов на выходе из дымохода должна быть не менее +110°С, такие условия исключат появление на стенках канала конденсата.

Но здесь появляются проблемы. Чтобы достичь такой температуры дыма на выходе, нужно сильно топить печь, а это не всегда возможно и целесообразно. Кроме того, большинство современных заводских печей имеют довольно высокий КПД, теплота сгорания топлива отдается в топочной камере, в дымоход поступают уже относительно холодные газы. Значит, появление конденсата неизбежно. Кстати, конденсат не только отрицательно влияет на прочность кирпича. К мокрым стенкам канала налипает много сажи, дымоход придется чистить чуть ли не через год.

Конденсат в дымоходе

Есть два выхода из такого положения.

1. Первый – сильно топить печь.
2. Второй – вставить в канал дымохода тонкостенную трубу из легированной стали.

Выбирайте, какой из предлагаемых нами способов вам больше подходит.

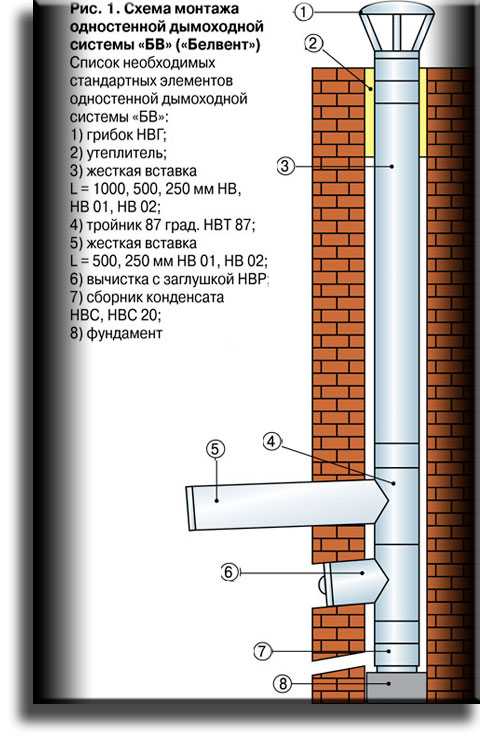

Кирпичный дымоход со стальной шахтой

Стальная труба внутри кирпичного дымохода

Гильзование кирпичного дымохода

9 Дизайн дымоходов — этот старый дом

Дымоходы обычно поднимаются выше, чем остальная часть дома, поэтому неудивительно, что они часто поддерживают сложные декоративные детали. Форма и размер дымохода – это отчасти функция, отчасти эстетика. Здесь вы познакомитесь с различными конструкциями дымоходов и узнаете кое-что о том, как форма влияет на функциональность.

1. Отдельные дымоходы

Фото Нэнси Эндрюс

Канавочная кирпичная кладка на этом дымоходе намекает на то, что он служит трем хозяевам — каминам и/или системам отопления, работающим на топливе, — и видимые дымоходы подтверждают это. Простые дождевики помогают защитить дом от влаги и грызунов, направляя выхлопные газы так, чтобы они не уносились по соседнему дымоходу обратно в дом.

2. Глиняные дымоходы

Фото Нэнси Эндрюс

Три глиняных дымохода венчают этот каменный дымоход, добавляя декоративный штрих и, вероятно, выполняя практическую функцию. Когда дымоходы не вытягиваются должным образом, иногда это происходит из-за того, что они слишком короткие или слишком широкие в верхней части. Добавление дымоходов может препятствовать распространению дыма по дому, потому что дымоходы увеличивают высоту и сужают отверстие.

3. Quoins

Фото Нэнси Эндрюс

Каменные дымоходы, как и каменные здания, часто украшены клиньями, обработанными камнями, которые поднимаются по каждому углу. Квоины обычно ставят так, чтобы их широкие и узкие грани чередовались.

Связанный

Ботворезы дымохода

4. Кирпичный раствор

Фото Нэнси Эндрюс

Когда каменщики строят дымоходы, они выбирают раствор, который немного мягче кирпича. Таким образом, если что-то и должно уступить, то страдает раствор. Философия, лежащая в основе этого, коренится в бережливости: раствор, который крошится, можно отремонтировать, просто перетащив его, а сломанный кирпич необходимо будет заменить, а это трудоемкая работа.

5. Парные дымоходы

Фото Нэнси Эндрюс

Двойные внутренние дымоходы, подобные показанным здесь, часто встречались в колониальных домах, построенных в георгианском стиле. В северных колониях строители, как правило, располагали дымоходы ближе к центру дома, где тепло, поглощаемое каменной кладкой, излучалось наружу и сохраняло уют в комнатах в течение долгих зим. В южных колониях дымоходы располагались у торцевых стен или даже строились снаружи стен, чтобы тепло могло рассеиваться.

6. Геометрия дома

Фото Нэнси Эндрюс

Фасад этого дома 1960-х годов возвышается над массивной трубой. Обратите внимание, как блочная форма перекликается с другими геометрическими элементами, видимыми с улицы. Ширина дымохода, например, пропорциональна расстоянию между стойками на переднем крыльце и ширине входной двери с обрамлением. Большинство домов имеют встроенную геометрию, в которую играет дымоход.

7. Варианты прошивки

Фото Нэнси Эндрюс

Когда дымоход поднимается из самого центра дома с остроконечной крышей, он проникает в обе наклонные стороны крыши. Чтобы вода не просачивалась в шов между кирпичом и крышей, кровельщик использовал прямой оклад вместо традиционного ступенчатого оклада — отдельные куски, которые совпадают с каждым слоем гонта. Подобная прямая прошивка работает только на коротких участках.

8. Игра углов

Фото Нэнси Эндрюс

Крыша с множеством интересных углов отлично подходит для сложной конструкции дымохода. Этот дымоход установлен под углом 45 градусов к основанию, увенчан несколькими рядами выступов. Часть деревянной отделки дома окрашена в черный цвет, что позволяет человеку, стоящему на земле, оценить заботу, которая была вложена в создание этой красоты.

9. Изогнутые верхние дымоходы

Фото Нэнси Эндрюс

Каменщик, построивший этот облицованный штукатуркой дымоход, создал арочный колпак для защиты от дождя. Но осталось решить пару проблем: локализовать искры и не допустить проникновения белок и других грызунов. Готовые экраны и дождевики — одно из решений, но здесь они мешали бы дизайну. Вместо этого простой кусок металлического экрана блокирует отверстие.

Связанный

Как почистить дымоход

Как потушить огонь в камине

Качественный камин может стать большой радостью для домовладельца. Есть что-то такое утешительное в отдыхе у костра в зимние месяцы. Камины также являются очень эффективным способом обогрева дома. На самом деле есть длинный список преимуществ, которые дает установка камина в вашем доме. При этом крайне важно, чтобы владельцы каминов хорошо понимали, как потушить огонь в камине.

Знать, как потушить огонь в камине, особенно важно в тех случаях, когда вам внезапно нужно покинуть дом. Вы хотите убедиться, что вы не покидаете опасную ситуацию, которая может привести к пожару в вашем доме. Знание того, как потушить огонь в камине, может обеспечить вам душевное спокойствие.

Понимание основ механизма пожара

Базовое понимание механизма пожара может оказаться полезным при обучении тушению огня в камине. Есть три основных фактора, которые составляют треугольник горения. К ним относятся топливо, тепло и кислород. Один из этих элементов необходимо убрать, чтобы эффективно потушить пожар.

Топливо — Горящие поленья в вашем камине — это топливо, от которого все работает. Поскольку они уже горят в тот момент, когда вы хотите потушить пламя, удалить этот элемент будет невозможно.

Тепло — Один из способов потушить огонь — дать ему догореть самому. Важно отметить, что вы никогда не должны позволять огню догорать без присмотра. По мере того, как тепло со временем уменьшается от расходуемого топлива, огонь в конечном итоге погаснет. Это не особенно полезно, когда вы спешите и вам нужно быстро потушить огонь в камине.

Кислород – Из-за ранее упомянутых факторов именно кислород необходимо удалить, если вы хотите быстро потушить огонь в камине.

Как потушить пожар дома?

Есть четыре основных шага, которые необходимо выполнить, чтобы безопасно и эффективно потушить пожар в доме. Эти шаги включают разбрасывание топлива и любых тлеющих углей. Это также включает в себя закапывание дров и сжигание углей с охлажденной золой. Покрытие огня пищевой содой — третий шаг. Последний шаг — несколько минут понаблюдать за огнем, чтобы убедиться, что он эффективно потушен. Чтобы эффективно претворить эти шаги в жизнь, вам понадобятся каминная кочерга и лопата, а также ранее упомянутая пищевая сода.

1. Разложите оставшееся топливо и тлеющие угли — Первый шаг, который нужно сделать, чтобы начать процесс тушения огня в вашем камине, — это взять кочергу и аккуратно разложить ею все оставшееся топливо и тлеющие угли. . Это может занять некоторое время, если ваш огонь был сильным до начала процесса. Вам нужно разложить весь этот материал в сплющенный холмик. Это поможет охладить огонь и позволит быстрее его потушить.
2. Закопайте топливо и угли – Следующий шаг – возьмите лопату и используйте горку остывшего пепла, чтобы закопать все оставшееся топливо и угли, которые есть в вашем камине.
3. Используйте пищевую соду, чтобы покрыть расширяющееся топливо и тлеющие угли — После завершения второго шага вы должны взять свою пищевую соду, и бикарбонат натрия в пищевой соде поможет убедиться, что не осталось угольков, которые продолжают тлеть. гори в своем камине. Это тот же ингредиент, который используется во многих огнетушителях для тушения пожаров.
4. Понаблюдайте за камином в течение нескольких минут – Ваш последний шаг – понаблюдайте за камином в течение нескольких минут после того, как вы нанесли пищевую соду. Это делается для того, чтобы вы могли быть уверены, что огонь погас, прежде чем оставить его без присмотра.

Использование этого метода — безопасный и эффективный способ быстро потушить огонь в камине. Важно отметить, что вы должны избегать использования воды для тушения пожара. Это может привести к выбросу дыма, а также к ожогам паром. Воду следует использовать только для тушения огня в камине в чрезвычайной ситуации, когда ничего другого нет. Использование воды также может привести к повреждению кладки камина, если он встроенного типа.

Нужно ли тушить огонь в камине?

Владельцы каминов часто задаются вопросом, нужно ли тушить огонь в камине. Ответ на это довольно прост. Единственный раз, когда вы должны позволить огню в вашем камине догореть самостоятельно без какого-либо вмешательства с вашей стороны, это если вы собираетесь присутствовать все время, пока не исчезнет пламя или красные угли.

Безопасно ли оставлять огонь в камине на ночь?

Никогда не оставляйте горящий камин без присмотра на ночь, пока спите. Это представляет серьезную угрозу безопасности. Никогда не следует оставлять камин горящим, если он будет оставаться без присмотра в любом качестве. Это включает в себя ночью, когда вы спите. Вы всегда должны тушить огонь, используя ранее упомянутый метод, каждый раз, когда вы собираетесь покинуть свой дом или планируете лечь спать на ночь.

Эти пункты иллюстрируют важность понимания того, как потушить огонь в камине. Чтобы получить дополнительную информацию по этой теме, обратитесь к нашей команде здесь, в Fireplace Concepts Inc. Мы являемся экспертами по каминам, на которых полагаются домовладельцы здесь, в Лексингтоне, штат Кентукки. Вы можете связаться с нами, позвонив нам по телефону (859) 258-2121 или вы можете оставить сообщение, и член нашей команды свяжется с вами в ближайшее время.

Брент Литтлтон

Брент Литтлтон — владелец компании Fireplace Concepts в Лексингтоне, Кентукки. Fireplace Concepts устанавливает камины для строителей домов в этом районе и предлагает как жилые, так и коммерческие решения для каминов.
