➤ Проводка в деревянном доме. Особенности монтажа и использования

Первое, что часто приходит нам в годову, когда мы слышим словосочетание “проводка в деревянном доме”, это пожарная безопасность.

Самым популярным материалом для строительства дачных домов было и остается дерево. Которое, при всех своих многочисленных достоинствах имеет один серьезный недостаток, – является, как говорят пожарные, «сгораемым материалом».

Пожарная статистика свидетельствует – более половины возгораний в деревянных домах возникает из-за некачественной или неисправной электропроводки. На практике основной причиной неисправностей и последующего короткого замыкания чаще всего становится нарушение целостности изоляции проводов в электропроводке. Как правило, это происходит либо из-за повышенной нагрузки на провода либо из-за механических повреждений изоляции.

Большинство доморощенных «мастеров на все руки», в целях экономии времени, сил и средств, прокладывают скрытую электропроводку по деревянным основаниям, смело пряча ее за обшивку потолка, под облицовку стен, за плинтуса, в пустоты перекрытий и втолковывая «неразумному» клиенту, что именно так и нужно поступать.

Запомните! Монтировать скрытую электропроводку в деревянных домах, используя гофрированную трубу ПВХ или стандартный  пластиковый короб НЕЛЬЗЯ!

На самом деле, причин несколько. Ниже мы рассмотрим две наиболее типичные ситуации, возникающие при эксплуатации электропроводки в деревянном доме.

Во-первых. В процессе прокладки кабеля электрик может незначительно нарушить изоляцию проводов, причем контрольные электроизмерения повреждений могут и не зафиксировать.

Однако, при подключении всего необходимого электрооборудования электропроводка начинает функционировать в режиме максимальной нагрузки. Естественно, такая эксплуатация, вызывающая усиленный нагрев кабеля или провода, неминуемо ослабляет изоляцию, из-за чего возникает короткое замыкание в электропроводке.

Достаточно тонкие стенки пластиковых труб и ПВХ-коробов из не в силах выдержать замыкание без перегорания, следовательно, замыкание, увы, неизбежно повлечет за собой возгорание.

Во-вторых. Скрытая электропроводка с использованием гофрированной трубы или короба ПВХ, проложенная в пустотах деревянных стен, перекрытий и полов, – объект повышенного внимания со стороны нередких в деревянных домах грызунов, стремящихся «попробовать на зуб» детали ваших коммуникаций.

Для мышей, а тем более, для крыс не составит труда перегрызть достаточно тонкую трубу или короб из ПВХ, оголив жилы проводов, последствием чего является короткое замыкание в скрытой электропроводке.

Ситуация усугубляется тем, что в пустотах стен и перекрытий деревянных домов со временем скапливается огромное количество древесной пыли. Как результат – малейшая искра приводит к возгоранию. Самое страшное, что сразу определить место возгорания и ликвидировать его практически невозможно, поскольку процесс горения, происходящий ЗА стенами и перекрытиями, скрыт от глаз. Поэтому даже залив водой и пеной все вокруг, быстро потушить пожар вы все равно не сможете.

На первый взгляд, если производить прокладку электропроводки в деревянном доме согласно требованиям СНиП, ПЭУ, проблем не возникнет. Однако на деле не все так просто. Прежде всего, потому, что требования ПУЭ в отношении монтажа электропроводки в деревянных строениях чрезвычайно жесткие. Кстати, именно жесткость нормативов чаще всего и вынуждает «доморощенных» электриков их нарушать.

Тем не менее, прокладка пожаробезопасной электропроводки в деревянном доме – мероприятие реально выполнимое, при этом вы можете сами выбрать, какую именно использовать проводку.

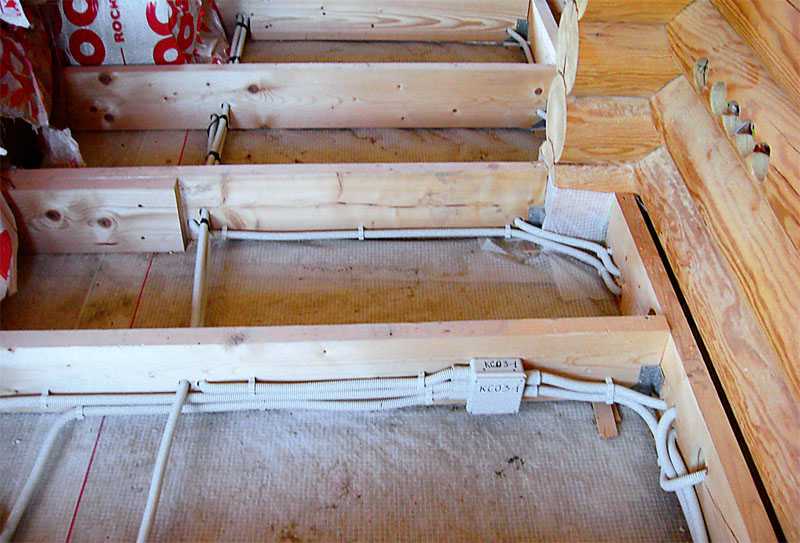

Так выглядит правильная скрытая проводка в деревянном доме на этапе монтажа:

Чаще всего, желание установки скрытой проводки возникает у заказчиков не по причине дешевизны, а из-за того, что открытая проводка часто выглядит неприглядно. Так что, во первых, при выборе скрытой проводки, настоятельно не рекомендуется экономить, а во вторых, если уж вопрос цены не так важен, можно рассмотреть вополне привлекательные варианты открытой проводки:

В случае деревянного бревна, плетёный провод, натянутый на гвоздях “под старину” может смотреться очень органично! Оцените хотя бы такой вариант:

База знаний по строительству. Статьи

Почему строить деревянный дом или баню зимой лучше и выгоднее, чем летом. В чем главные преимущества зимнего строительства? Что происходит с деревом при строительстве зимой?

Дом из профилированного и клееного бруса практически одинаковы по технологии строительства. Отличие заключается в основных характеристиках древесины. В какое время лучше всего строить дом из бруса?

Каркасный дом является достаточно бюджетным, но современным и качественным типом постройки. Главные плюсы каркасно-щитового дома – это конечная стоимость и сроки возведения.

В чем главные особенности строительства дома из оцилиндрованного бревна в нашем климате. Как возводится сруб и какое время лучше подходит для строительства деревянного дома из кругляка.

Профилированный брус – самый популярный строительный материал для домов и бань. Дороже, чем оцилиндрованное бревно, но дешевле, чем клееный брус. Высокие показатели теплопроводности и срока службы.

Самый экономичный тип строительного материала при постройке деревянных домов и бань. Характеристики, преимущества, сравнение и недостатки оцилиндрованного бревна.

Сверхпрочный пиломатериал с усадкой при строительстве дома менее 1%. Новый и технологичный тип бруса, оправданно дорогой и соверменный. Но, как правило, высокие затраты только в начале строительства.

Сосна, лиственница, липа. Оцилиндрованное бревно, профилированный или клееный брус. Какие материалы лучше выбрать и использовать для строительства деревянного дома. Обзор и сравнение.

Стропильная система деревянного дома и бани. Что нужно знать перед монтажом кровли, как правильно установить стропильную систему, одну из самых главных составляющих дома.

Как правильно утеплять современный деревянный дом в нашем климате. Какие важные требования нужно соблюдать при утеплении дома или бани. Как рассчитать толщину утеплителя.

Самые популярные виды кровельных материалов для деревянных (и не только) домов. Практичные и долговечные материалы в обзоре, их характеристики и особенности.

Пароизоляция и гидроизоляция дома. Ветрозащита. Современный и популярный материал с большой областью применения. Защита стен, крыши, пола, потолка деревянного дома.

Внутренняя отделка деревянного дома, коттеджа, бани, летнего дачного домика. Какие материалы для отделки наиболее популярны и практичны. На что обратить внимание при внутренней отделке дома или бани.

Какие двери и окна устанавливать в деревянный дом (баню). Какие есть интересные особенности монтажа и что нужно знать, чтобы деревянный дом был аутентичным с современными окнами и дверями.

Характеристики и особенности самых популярных материалов для внешней отделки деревянных домов. И вообще, нужно ли отделывать деревянный дом или баню. Как выглядит облицованный деревянный дом.

Пожарная безопасность при монтаже электропроводки в деревянном доме. По статистике больше половины возгораний деревянных домов возникает из-за неисправности электропроводки в доме.

На что обратить внимание при отделке цоколя деревянного дома. Какую функцию выполняет цоколь и почему на его нужно обратить внимание. Какой материал выбран и какие характеристики наиболее важны.

Какие бывают банные печки, как правильно выбрать и установить банную печь. Правила и особенности топки. Как правильно рассчитать необходимый объем для парного помещения и нужен ли вам теплообменник.

Как правильно рассчитать и не ошибиться при расчете количества пиломатериалов, необходимого для строительства деревянного дома или бани.

Особенности устройства канализации в деревянном доме. Как соблюдать требования санитарной и экологической безопасности, на что обратить внимание.

К чему иногда может привести слепое желание сэкономить. Вот для примера дом нашего заказчика, который в итоге пришлось снести. И некоторые рекомендации по строительству.

Что такое спецификация, зачем ее нужно изучать, и на какие моменты обращать внимание. На базе этого перечня услуг и комплектаций, строительные компании предлагают своим клиентам дома и бани.

Многие сомневаются при выборе свайного фундамента. Мы рассказываем о том, что это такое, как он экономит время и деньги без потерь в качественных характеристиках.

Почему гарантия на дома в 10-15 лет — лишь красиво звучащие и заманивающие неподготовленного клиента слова? Ведь самый “острый” срок жизни дома — первые 1,5-2 года.

Что такое северный лес и в чем его популярность? Почему предпочтение при строительстве нужно отдавать только ему? Каковы его преимущества?

Всё, что нужно знать о строительстве из древесины естественной алажности, и для чего нужна техническая сушка? Обо всём этом вы можете узнать из нашей статьи.

В других статьях мы уже рассказывали о таких популярных строительных материалах, как клееный брус и оцилиндрованное бревно, пришло время поговорить и о древесине ручной рубки.

Нас часто просят показать и рассказать в подробностях, как мы строим дома и бани. В конце концов мы не смогли устоять.

По ссылке отчёт о строительстве одной из построенных нами этим летом брусовых бань.

Пружинный узел “сила”, или по простому узел силы для сборки сруба, это современный крепёжный элемент, который всё чаще используется вместо традиционных деревянных нагелей. Давайте разберёмся в чём его преимущество перед привычным нагелем.

Баня, как известно всем, это помещение, оборудованное для мытья человека с одновременным действием воды и горячего воздуха (в турецких и римских банях) или пара (в русской и финской бане).

Сегодня в нашей стране наряду с традиционной русской баней можно найти и более экзотичные варианты. В этой статье мы расскажем какие бывают бани. Давайте сравним их между собой и попытаемся понять, куда же все-таки лучше идти париться с друзьями?

Ещё одна статья из раздела «что нужно знать, приступая к строительству дома».

В ней мы коснёмся основных особенностей и нюансов антисептической обработки стен сруба.

Наверняка вам время от времени попадалась реклама недорогих дачных, летних или садовых домиков? Настолько недорогих, что это вызывало некоторое подозрение и чувство возможного подвоха? Давайте разберёмся что же из себя представляют садовые домики и почему на них такая низкая цена.

Какие требования к электропроводке в деревянном доме

Выполняем электропроводку в деревянном доме

Если смотреть на статистику пожаров в нашей стране, то вопрос как правильно провести проводку в деревянном доме, достаточно актуален. Ведь большая часть всех пожаров в деревянных домах происходит по причине короткого замыкания, и если вы хотите обезопасить свой дом от подобного, то вопросам электроснабжения следует уделить самое пристальное внимание.

Содержание

• Подвод электропитания к дому
• Установка распределительного щита
• Разводка электропроводки в деревянном доме
  • Разводка электропроводки скрытым способом
  • Разводка электропроводки открытым способом
  • Разводка наружной электропроводки
• Общие рекомендации по монтажу электропроводки в деревянном доме
• Выводы

Подвод электропитания к дому

Подключение дома к электрической сети выполняет ваша энергоснабжающая компания. После согласования всех необходимых бумаг они должны установить счетчик и выполнить его подключение к питающей сети.
Сделать это они должны гибким проводом в изоляции. А для исключения проблем в дальнейшем советуем вам проверить, что изоляция на этом проводе не имеет повреждений.
Счетчик обычно устанавливают на улице. Распределительный щиток обычно расположен внутри дома.
Для его подключения нам потребуется пробить отверстие в стене дома, и согласно пункта 2.1. 38 «Правила устройства электроустановок» (ПУЭ), защитить его со всех сторон несгораемым материалом. Обычно для этого применяется стальная труба с последующим заштукатуриванием.
Сам ввод, согласно 2.1.79 ПУЭ, должен располагаться на высоте не менее 2, 75 метра от поверхности земли. При этом расстояние от изоляторов, либо проводов до выступающей части крыши должно быть не менее 200 мм.
Так же достаточно важно предусмотреть, и правилами это оговаривается, невозможность скопления воды в трубе, а также ее проникновения в дом по вводам электропитания.

Установка распределительного щита

Внутренняя проводка в деревянном доме начинается с распределительного щита. Он должен быть установлен в сухом не подверженном затоплении месте.
При этом правила ПУЭ регламентируют, что над местом установки вашего распределительного щита не может располагаться ванная комната, душевая или санузел.
Сам щит должен быть выполнен на несгораемой основе и закрываться на ключ. На рынке вы сейчас найдете множество таких коробов под распределительный щиток самых разнообразных размеров.

Распределительный щит

Обратите внимание! В радиусе полуметра от распределительного щитка не должно находиться ни отопительного оборудования, ни систем водоснабжения или водоотвода, ни систем газоснабжения, а вентиляционные короба, проходящие в данном помещении, не должны иметь ответвлений.

Разводка электропроводки в деревянном доме

Разводка электропроводки скрытым способом

Проложить электропроводку в деревянном доме своими руками можно открытым и скрытым способом. Скрытый способ, который практически повсеместно применяется в кирпичных и бетонных домах, в случае с деревянными домами не так востребован.

Ведь реализовать его здесь несколько труднее, а главное, цена вопроса значительно выше. В расположенном ниже списке вы сможете увидеть варианты прокладки электропроводки скрытым способом согласно правил ПУЭ, с соблюдением условий пожарной безопасности.
Итак:

• Если мы используем обычный провод в оболочке из сгораемого материала (не огнестойкая гофра), то его необходимо уложить на подкладку из несгораемых материалов. В дальнейшем провод должен быть заштукатурен сплошным слоем толщиной не менее 1 см.
• Если вы используете обычный провод в оболочке из трудносгораемого       материала (огнестойкая гофра),       то вам будет достаточно подложить под провод несгораемый материал по всей длине.
• Если вы используете провод в оболочке из несгораемого материала (металлическая гофра), то вы можете укладывать провод непосредственно на элементы конструкции.
• В коробах из несгораемых материалов (стальных коробах) непосредственно на элементы конструкции можно применять даже провода без дополнительной защиты.
• В случае использования коробов из трудносгораемых материалов (пластиковые короба) можно применять любые провода, но под коробом должна быть прокладка из несгораемого материала, а сам короб в дальнейшем должен быть заштукатурен слоем толщиной не менее 1 см.

На фото приведен пример укладки проводки в металлическом бронешланге

Обратите внимание! Что все металлические короба и бронешланги, в которых проложен провод, должны быть дополнительно заземлены на всем участке прохождения провода.

Отдельно отметим, что подкладка из несгораемых материалов должна выступать за пределы короба или другой оболочки не менее чем на 1 см с обеих сторон. А оштукатуривание предполагает наличие слоя несгораемого слоя со всех сторон провода толщиной не менее 1 см.

Разводка электропроводки открытым способом

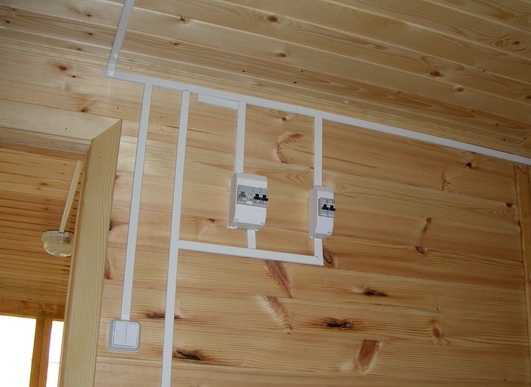

Так как правильно проложить проводку в деревянном доме? -проще открытым способом, этот способ применяется несколько чаще. Во-первых, реализовать его значительно проще технически, а во-вторых, вам потребуется значительно меньше расходных материалов.
К недостаткам же можно отнести только не достаточно привлекательный внешний вид такой проводки. Но при взвешенном подходе и применении дизайнерских решений можно весьма успешно скрыть все инженерные коммуникации.

Ниже приведены разрешенные ПУЭ методы , как правильно провести электропроводку в деревянном доме открытым способом:

• Незащищенные провода либо провода в сгораемой оболочке должны быть расположены на специальных роликах или изоляторах из несгораемого материала. Кроме того по всей длине прохождения провода должна быть выполнена подкладка из несгораемого материала.
• Провода и кабели в несгораемой или трудносгораемой оболочке можно укладывать непосредственно на элементы конструкции.
• При прокладке в трубах либо несгораемых коробах можно использовать провод без дополнительной оболочки.

Обратите внимание! Что использование металлических труб для прокладки электропроводки в сырых и влажных помещениях не допустимо. Кроме того прокладку в трубах необходимо выполнять так, чтоб не допустить возможность скопления влаги в трубах.

Винтажная проводка

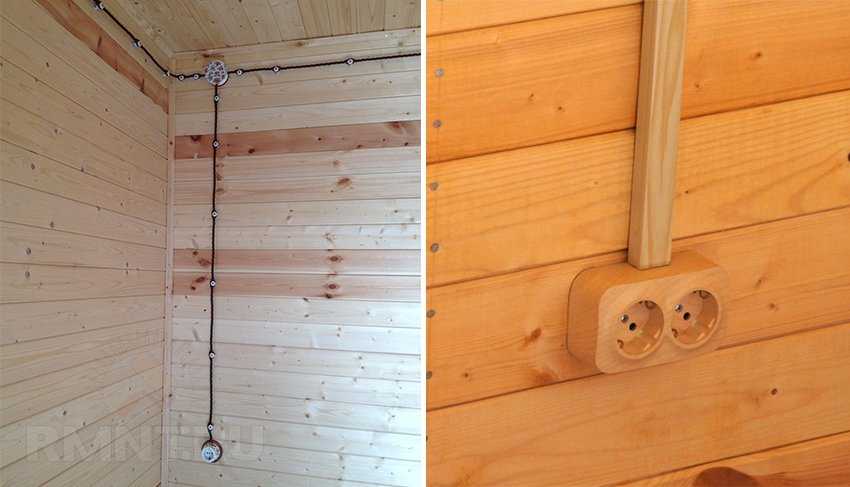

Ретро или так называемая винтажная проводка в деревянном доме в последнее время набирает все большую популярность. Но как мы видим из приведенного выше списка она не отвечает требованиям пожарной безопасности.

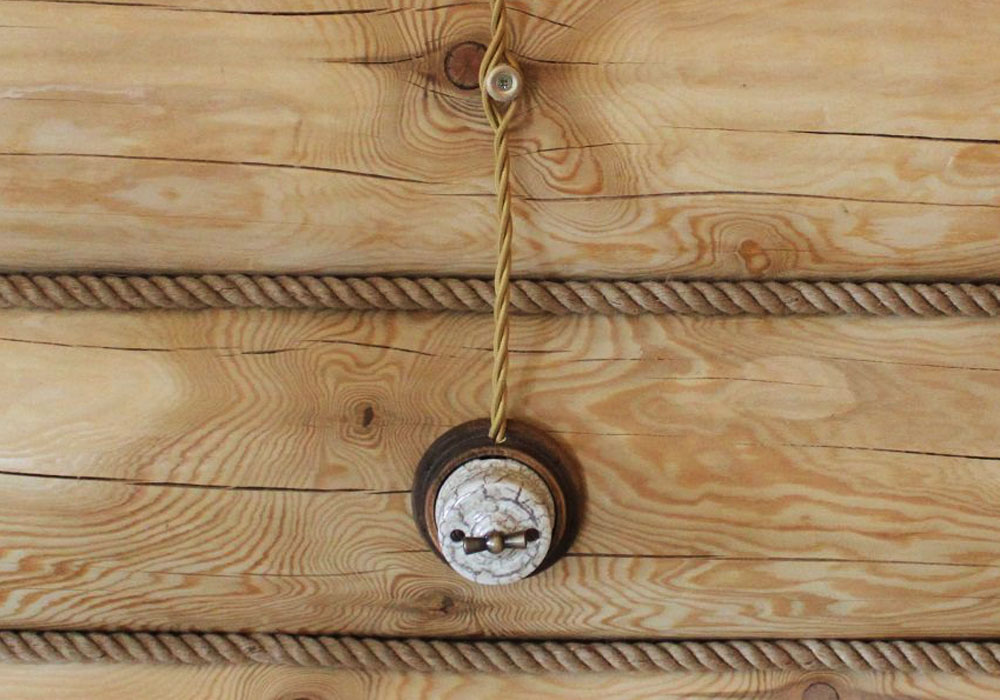

В связи с этим сейчас используют декоративную проводку, которую выпускают многие компании как у нас в стране, так и за рубежом. Ее монтаж достаточно прост и с электропитанием не имеет ничего общего. Поэтому рассматривать его детально в этой статье мы не будем.

Разводка наружной электропроводки

Внешняя проводка в деревянном доме так же должна соответствовать определенным нормам и правилам. Прежде всего, это расстояние от земли до провода. Оно должно быть не меньше 2,75 метров.
Если данный провод не является вводом питания какой-то постройки, то он не должен приближаться к ее стене на расстояние менее 50 см. Кроме того к балконам и окнам провод не должен приближаться ближе чем на 1,5 метра.

Ввод электропитания в дом

Перед тем как провести проводку в деревянном доме наружного типа с использованием металлической оболочки, вы должны предусмотреть отсутствие возможности попадания и скопления влаги в ней.
Для этого применяется специальное уплотнение. А вот прокладка проводки с использованием металлической оболочки в земле вообще недопустима.

Общие рекомендации по монтажу электропроводки в деревянном доме

Перед тем как провести электропроводку в деревянном доме следует продумать не только расположение всех осветительных приборов и расположение бытовой техники, но и просчитать суммарную мощность устанавливаемого в разных уголках дома оборудования. Ведь именно хорошо продуманный и рассчитанный проект является главным залогом успеха и безопасности.
Отдельное внимание стоит уделить системам заземления. Раньше при постройке домов этой важной составляющей электросети часто пренебрегали в связи с малым количеством электрооборудования.
Сейчас же , когда производители экономят на всем, а количество электрооборудования в доме очень большое, системам заземления стоит уделить самое пристальное внимание.

Выводы

Зная как правильно сделать электропроводку в деревянном доме, вы не только обеспечите высокую надежность электроснабжения вашего дома, но и исключите возможность пожара в вашем доме из-за короткого замыкания. Кроме того, наша нехитрая инструкция по монтажу электропроводки позволит вам избежать штрафов от служб пожарной безопасности и исключит вероятность поражения электрическим током вас и членов вашей семьи.

Монтаж электропроводки в деревянном доме

Специфика монтажа электропроводки в деревянном доме заключается в том, что дерево является горючим материалом. Поэтому любая неисправность, связанная с коротким замыканием, перегрузкой кабельных линий и их перегревом, может привести к возгоранию и возгоранию.

Поэтому особенности монтажа электропроводки в деревянном доме таковы: скрытая проводка – либо в металлических трубах, либо по контуру штукатурки. Открытая проводка – строго либо в гофротрубе, либо в коробках, либо на роликах.

Кроме того, установка выключателей и розеток на деревянные стены возможна только при использовании теплоизоляционных накладок из материала, не распространяющего горение. Часто такие накладки идут в комплекте с электротехническими изделиями.

Ну и, конечно же, в деревянном доме особое значение имеют защитное заземление, тщательно подобранная настройка максимальной токовой защиты (автоматы) и надежные электрические контакты в распределительных устройствах и распределительных коробках. Об этом виде устройства безопасной электропроводки читайте здесь: Электропроводка в деревянном доме

Этапы монтажа электропроводки в деревянном доме следующие:

1. Подготовка внутренней трассы.

Для открытой проводки это будет монтаж кабель-каналов, зажимов для крепления гофротрубы или роликов. Для скрытой проводки в металлических трубах это будет установка специальных хомутов и крепление самих труб, а для разводки по эскизу из штукатурки это будет сделано. В качестве крепежа используются обычные шурупы по дереву с крупной резьбой или обычные тонкие гвозди.

Прокладку трассы производить по предварительной графической разметке, либо по нитям шпагата или лески. Участки маршрута должны быть строго вертикальными или горизонтальными, а переходы выполняются только под прямым углом. Особенно это касается скрытой проводки, для которой желательно заранее составить подробный план прохождения кабельных трасс.

2. Вход.

Ввод кабеля в подавляющем большинстве случаев выполняется ответвлением ЛЭП. Используемый для этого СИП провод и соответствующая арматура. Так как СИП не очень удобен для разделки и соединения внутри щита из-за его высокой жесткости, этот провод часто не протягивают в дом, устанавливая коробку с двухполюсным автоматическим выключателем снаружи стены для защиты кабеля в проеме стены. СИП соединяется с верхними хомутами наружной коробки, а, например, обычный ВВГ-нг выходит из нижних хомутов через проходку в стене. В этом случае проходка стен осуществляется по правилам, описанным ниже.

3. Прокладка кабельных линий в деревянном доме.

Как для скрытой, так и для открытой проводки подходят кабели марок ВВГ-нг (желательно с индексом ls) или NYM. Если мы имеем дело с ящиками, то заранее измеряем отрезки кабельных линий, упаковываем их в соответствующий участок ящика и закрываем крышкой. Не следует забывать, что процент заполнения пространства коробки пусть и не строго, но нормируется примерно на уровне 50%.

Чтобы убедиться, что это не зря, попробуйте экспериментально закрыть крышку коробки, которая забита под завязку, особенно если есть угловые переходы. Эта задача практически невыполнима. Но в любом случае, а особенно при большом количестве прокладываемых кабелей, очень удобными будут коробки, имеющиеся, например, в ассортименте продукции Legrand и позволяющие прокладывать кабели поочередно, без фиксации крышки.

Если проводим скрытую проводку в трубах, то, установив отрезки труб в хомуты, выполняем протяжку мерных тросов. При необходимости используйте протяжку из стальной проволоки. Протянув кабель через секцию, установите муфту и повторите операцию с другой секцией. Таким образом, повторяем операцию до тех пор, пока не будет смонтирована вся линия.

Ролики для монтажа открытой проводки редко используются сегодня. Их неудобно использовать для монтажа многожильных и толстых кабелей.

А при использовании одножильных проводов, типа РКГМ или специализированной витой проволоки для обратной проводки, красиво уложить несколько кабелей на одну линию невозможно. Поэтому проводка на роликах сегодня — это, в большинстве случаев, просто «фишка», добавляющая стиля.

Однако, если на участке есть только одна линия тонкого провода, установка будет предельно простой. В петлю витой проволоки вставляется ролик, который удерживает кабельную линию, выдерживая стандартное расстояние от горючей стены.

При установке на гипсовый эскиз проще всего использовать специальные пластиковые скобы с гвоздями для них в комплекте.

Если открытая проводка монтируется в гофрированные трубы, то, как правило, кабель протягивается в трубу до начала монтажа и нарезается по размеру уже вместе с гофрой. Во всех случаях не забывайте, что каждая кабельная линия должна быть промаркирована: впоследствии установщик сможет разобраться, откуда и куда идет каждый кабель.

4. Проходки в стенах.

Проходки в стенах и их исполнение нормируются по следующим причинам: площадь проходки ограничена, отвод тепла в нее затруднен. Поэтому при перегрузке или коротком замыкании существует очевидный риск того, что именно в пределах пробития стенки произойдет недопустимый перегрев. А для деревянных стен такая ситуация чревата пожаром и пожаром. Поэтому при монтаже необходимо обеспечить огнестойкость каждой стеновой проходки, а кроме того, исключить возможность распространения огня через эти проходки в случае возникновения пожара.

С другой стороны, такое явление, как усадка стен и строительных конструкций, давно известно в строительстве. Усадка – это деформация, вызванная временем эксплуатации и другими факторами, которые сложно зарегистрировать. Однако эти деформации теоретически могут привести к повреждению кабеля в проходке через стену. Поэтому проникновение кабеля в стену также нуждается в механической защите от повреждений.

Всего проходка кабеля через стену в деревянном доме выполняется в следующей последовательности: сверлится сквозное отверстие, внутрь которого устанавливается стальная труба, имеющая длину по размеру стены. Через трубу протягиваются кабели, а в последующем оставшееся внутреннее пространство трубы заполняется огнеупорным материалом – асбестовой нитью, специальной огнеупорной пеной или просто цементным раствором.

Сама трубка, если подойти к вопросу достаточно строго, должна быть заземлена (однако это требование часто не соблюдается – заземлить каждую трубку в каждой проходке сложно, а опасность незаземленной трубки минимальна) .

5. Монтаж распределительных коробок, подрозетников и распределительных устройств.

Если проводим скрытую проводку с использованием металлических труб, то перед зашиванием стен и труб необходимо позаботиться о выводе всех необходимых кабелей. В месте выхода кабелей следует подготовить отверстия для установки подрозетников и ответвительных коробок. Там, где будет установлен распределительный щит, также потребуются отверстия. Причем, если купюра купюра, то отверстия будут иметь произвольную форму, а их края нужно будет скрыть под слоем защитного материала, чтобы не повредить изоляцию кабелей.

А если щит встроенный, то отверстие в кожухе должно быть строго определенных размеров и форм, позволяющих установить корпус щита, при условии, что буртик щита полностью скрывает край отверстия под ним.

Чтобы сделать отверстия под розетки и ответвительные коробки, следует использовать дисковые пилы (коронки) по дереву. Главное действовать очень аккуратно, чтобы не повредить кабели.

После того, как обшивка стен полностью завершена, и подготовлены необходимые отверстия, коробки, подрозетники и сам он устанавливаются непосредственно на вводной распределительный щит.

При проведении скрытой проводки по контуру штукатурки предпочтение лучше отдать розеткам, выключателям, коробкам и распределительным щитам накладного исполнения. Сделать отверстия для монтажа скрытых элементов в сплошной деревянной стене не только сложно, но и небезопасно в дальнейшем с точки зрения пожарных и строителей.

Поэтому кабели в местах будущей установки элементов просто выводятся наружу. Устанавливается корпус распределительного щита, устанавливаются изоляционные прокладки под розетки и выключатели (если есть, так как при наличии эскиза штукатурки такая подкладка не нужна). Ставятся распределительные коробки, кабели в которых можно сразу подключить, а саму коробку закрыть. Все остальные работы выполняются после внутренней отделки.

В составе электропроводки на роликах, в кабель-каналах и в гофрированной трубе применяются только электротехнические изделия накладного исполнения. Изолирующие прокладки для розеток и выключателей здесь просто необходимы.

Использование таких элементов, как гофра, валики или кабель-канал, предполагает, что отделка деревянных стен производиться не будет, а значит, ждать нечего: в один ход выключатели, розетки, светильники, распределительные коробки , панель ввода установлены. Подключения и отключения производятся практически сразу – монтаж электропроводки занимает меньший промежуток времени, хотя по трудоемкости открытая проводка едва ли уступает скрытой.

Для скрытой проводки все перечисленные работы можно выделить в отдельный этап, к которому переходят после завершения внутренней отделки.

6. Установка розеток, выключателей, светильников; реализация исключений.

Особых хитростей на данном этапе нет. Вот чистое помещение с готовой отделкой. Необходимо аккуратно подключить и установить приборы, подключить светильники и отключить вводной щиток. Все это нужно делать в строгом соответствии с цветовой маркировкой жил кабеля, в первую очередь потому, что потом все это будет легче обслуживать и ремонтировать.

Все эти работы лучше проводить после отделки, т.к. при проведении отделочных работ для розеток, светильников, выключателей и панелей есть вероятность повреждения и порчи.

7. Установка заземляющего устройства.

Шины PE и N во вводном щитке должны быть соединены перемычкой, а шина PE служит главной шиной заземления (ГЗЗ). Это означает, что он должен быть подключен к заземляющему устройству (памяти).

Это устройство находится в земле возле стены дома. Физически он обычно состоит из трех и более стальных стержней диаметром 16 мм и длиной 3 м, соединенных между собой при помощи сварной полосы от 4 до 40 мм. Зарядное устройство полностью находится в земле, стержни расположены вертикально, а для соединения с доской пола выведена на стену дома такая же полоса 4 на 40 мм. Закрашивать ту часть памяти, которая находится в земле, запрещено.

Для соединения зарядного устройства и ГЗШ следует использовать одножильный провод сечением не менее сечения вводного кабеля, а к шине зарядного устройства – с помощью кабельного наконечника и болтового соединения.

По окончании монтажных работ должно быть измерено электрическое сопротивление зарядного устройства и быть не более 8 Ом для однофазной сети 220 вольт (4 Ом для трехфазной сети 380 вольт).

Александр Молоков

Понимание деталей проводки и розеток

Shannon Lee

Примечание редактора: Это статья 4 из 8 в Главе 7: Руководство по электричеству в Руководстве по восстановлению дома Old House Web. Это руководство было разработано и отредактировано для старых домов из оригинальных материалов в руководстве по восстановлению жилья и городского развития США (HUD).

4. ЭЛЕКТРОПРОВОДКА И РОЗЕТКИ

Раздел 1. Обзор

Электропроводка в жилых помещениях претерпела множество изменений с момента ее появления в конце 1800-х годов. Сегодня в большинстве домов есть служебные провода, провода передачи, проводка ответвлений, шнуры питания приборов и даже удлинители различной длины и назначения. В этом конкретном разделе основное внимание уделяется проводке ответвленной цепи, которая проходит между розетками и автоматическими выключателями.

Понимание деталей проводки и розеток (или розеток) напрямую связано с безопасностью. Вот несколько ситуаций с проводкой, с которыми вы можете столкнуться в своем старом доме:

• Проводка с ручкой и трубкой. Популярная в 1920 году система с ручкой и трубкой представляла собой двухпроводную систему, удерживаемую на расстоянии около одного дюйма от стоек и балок с помощью фарфоровых ручек или защищенную фарфоровыми трубками там, где она пересекала другие провода или проходила через каркас. Проводка с ручкой и трубкой не имела заземления, а розетки не были поляризованы.
• Деревянные направляющие. Запрещенные с 1930-х годов, деревянные дорожки все еще можно найти в очень старом доме. Если вы обнаружите деревянную дорожку — деревянный молдинг, содержащий два или три провода — во время ремонтных работ дома, немедленно удалите его.
• Металлические направляющие. Металлические направляющие, впервые признанные в 1907 году Национальным электротехническим кодексом, используются до сих пор. Они считаются более безопасными, чем их аналоги из горючей древесины.
• Новый трубопровод. Гибкие стальные трубы Greenfield, разработанные в конце 1890-х годов, позволяли легко прокладывать провода сквозь стены и полы.
• Бронированный кабель (тип AC). Бронированный трос был разработан в конце 1890-х годов, но не получил широкого распространения до 1920-х годов. Непрерывная спираль из оцинкованного металла обеспечивала в этой системе единственное заземление; в 1959 году безопасность армированного кабеля была значительно повышена, когда для создания заземления была добавлена ​​тонкая алюминиевая соединительная полоса.
• Кабель в неметаллической оболочке. Этот кабель состоит из двух изолированных резиновых проводников, окруженных тканевой оболочкой. В конце 1940-х изоляция проводника сменилась с резиновой на пластиковую, а к 1960-м тканевая оболочка тоже сменилась на пластиковую.

Общие проблемы, с которыми вы можете столкнуться в старом доме, обычно связаны с ухудшением изоляции или ослаблением соединений. Ослабленные или сломанные соединения обычно легко исправить, но проблемы с изоляцией могут превратиться в серьезную работу по перемонтажу. Многие проблемы с ухудшением изоляции можно отнести к возрасту; например, срок службы резиновой изоляции составляет около 25 лет. Если дом был подключен до 1930, резиновая изоляция находится на пути к тому, чтобы стать опасной.

Есть несколько способов решения проблем со старой изоляцией:

1. Полная замена электропроводки. Иногда полная замена проводки является самым простым и безопасным способом решения проблем с проводкой в ​​старом доме, включая изношенную изоляцию и перегрузку цепей. Хитрость заключается в том, чтобы выполнить повторную проводку с минимальным повреждением потолков и стен.
2. Установка дорожек качения. Вариант перемонтажа включает в себя кабельные каналы, которые надежно удерживают проводку в металлических или ПВХ-каналах, защищенных колпачком. Менее затратные, чем прокладывание проводов через структуру дома, кабельные каналы более заметны, но обеспечивают гораздо большую гибкость при будущих изменениях.
3. Ремонт изоляции. Существует несколько методов ремонта осыпающейся изоляции, но уточните у местных чиновников по нормам и правилам, чтобы убедиться, что исправления приемлемы.

Раздел 2 — Крепления для алюминиевой проводки

Алюминиевая проводка широко использовалась в период с 1962 по 1972 год. Опасности алюминиевой проводки включают соединения с разнородными металлами и окисление алюминия, оба из которых могут привести к электрическому сопротивлению. Это делает провода более горячими при использовании и, как следствие, создает опасность возгорания.

Есть три способа решить проблему во время ремонта дома:

1. Замена электропроводки. Самый безопасный способ обращения с алюминиевой проводкой — полностью удалить ее и заменить на гораздо более безопасный медный провод.
2. Соединители AMP COPALUM. Единственный вид постоянного ремонта, признанный Комиссией по безопасности потребительских товаров США (CPSC), эти разъемы должен устанавливать электрик, обученный их использованию.
3. Соединители “Скотчлок”. CPSC считает эти разъемы единственной надежной альтернативой креплению AMP COPALUM, но опять же, установка может производиться только сертифицированным электриком.

Раздел 3. Безопасные розетки

Заземление и поляризация — два ключевых элемента безопасной системы розеток. Заземление защищает вас от потенциального поражения электрическим током, направляя избыточные токи в сторону системы заземления, а поляризация разделяет горячие и нейтральные провода электрической системы, чтобы избежать случайного перепутывания. В современных системах розеток поляризация достигается за счет того, что два штыря в розетке имеют разные размеры, чтобы вилки всегда подключались одинаково. Розетки с тремя контактами обычно имеют эту функцию поляризации, а также штырь заземления.

В старом доме розетки с двумя контактами (известные как розетки) могут быть не заземлены или не поляризованы. Хотя розетки с двумя штырями не нужно заменять в ходе ремонта дома, поскольку заземленные и поляризованные розетки безопаснее, их обязательно следует заменить. Есть несколько способов внести изменения:

1. Замена проводки. Прокладка новой проводки — единственный способ обеспечить надлежащее заземление. Это особенно важно, если розетка будет использоваться для питания чувствительного электронного оборудования.
2. Новые заземлители. Заземляющий проводник, идущий обратно к сервисной панели или к ближайшей доступной точке системы заземляющих электродов, дешевле, чем полная замена проводки.
3. Проверьте коробку с розеткой. Проверьте розетку с помощью тестера цепи, чтобы убедиться, что она заземлена. Если это так, просто добавьте новую розетку и убедитесь, что заземление надежно.
4. Установите прерыватели цепи замыкания на землю. Если вы собираетесь заменить розетку с двумя контактами, но не можете заземлить трехконтактную, вы можете использовать прерыватель цепи замыкания на землю (GFCI). GFCI не заземлен; однако он отключает ток в случае замыкания на землю. Однако имейте в виду, что это исправление означает, что ваши сетевые фильтры будут бесполезны.

Различные осветительные приборы могут по-разному взаимодействовать с вашей электропроводкой, поэтому перед капитальным ремонтом проверьте совместимость. В следующем разделе Руководства по восстановлению паутины Old House обсуждаются системы освещения.



Источники

Об авторе

Шэннон Дофин — независимый писатель, живущий недалеко от Нэшвилла, штат Теннесси.
