Как проверить электрический счетчик в домашних условиях

Точность средства измерения (СИ) отражает возможную близость его погрешности к нулю при определенных условиях измерения. Уровень точности задается обобщенной характеристикой типа СИ — классом точности, определяющим пределы допускаемых основной (погрешности СИ в нормальных условиях) и дополнительных погрешностей (составляющих погрешности СИ, возникающих дополнительно к основной, вследствие отклонения каких-либо из влияющих величин от нормальных их значений), а также другие характеристики, влияющие на точность [1].
На практике часто забывают, что номинальный класс точности конкретного СИ, указываемый обычно в виде целого или дробного десятичного числа в его паспорте и на шильдике прибора, привязан не к любым, а именно к нормальным условиям (НУ) измерений, характеризуемым совокупностью значений влияющих величин, при которых изменением результата измерений пренебрегают вследствие малости.

Реально же СИ используют в рабочих (когда значения влияющих величин находятся в рабочих областях, в пределах которых нормируют дополнительные погрешности) или даже предельных (экстремальных значениях измеряемых и влияющих величин, которые СИ может выдержать без разрушений и ухудшений метрологических характеристик) условиях измерений.

При эксплуатации в условиях, отличающихся от НУ, погрешность конкретного СИ необходимо оценивать не по номинальной величине его класса точности, а по сумме основной и возможных дополнительных погрешностей. Представляет интерес провести общий анализ суммарных предельных и реальных основных и дополнительных погрешностей СИ, используемых в коммерческом учете электрической энергии, — современных электронных счетчиков электроэнергии (далее — счетчики).

Базой для проведения такого анализа выберем, с одной стороны, новые национальные стандарты Российской Федерации, введенные в действие с 1 июля 2005 г. и распространяющиеся как на электромеханические, так и на статические (электронные) счетчики, устанавливаемые внутри или снаружи помещений, а, с другой стороны, данные испытаний электронных многотарифных счетчиков различных изготовителей из России, Беларуси и Украины, проведенных в 2004-2006 гг. в аккредитованном Госстандартом испытательном центре Белорусской энергосистемы.

Было испытано в общей сложности 56 типов счетчиков различных классов точности в количестве 276 образцов от 14 изготовителей. Эти испытания проводились по утвержденной отраслевой программе и ГОСТам, на смену которым пришли вышеупомянутые новые стандарты. Отдельные результаты испытаний 2004 г. рассмотрены в , но в аспекте, отличном от подхода настоящей работы. Прежде чем перейти к анализу погрешностей счетчиков, уточним некоторые метрологические понятия и требования стандартов к основным и дополнительным погрешностям счетчиков.

Почему врут электросчетчики?

В периоды смены сезонов счетчики электричества часто завышают свои показания. Эти приборы врут. На различных форумах можно найти множество обсуждений подобных случаев.

Некоторые люди утверждают, что за одну ночь работы холодильника устройство учета энергии посчитало целых 4 кВт – это очень много. На предприятии, которое занимается поставкой электричества в квартиры, жителям сообщают, что счетчик работает точно. Но инженеры из тех же предприятий открыто заявляют, что врут счетчики, да еще и как врут. Особенно это касается бюджетных систем, таких как счетчик «Меркурий». На него очень часто жалуются.

Реальная картина такова, что выдавать завышенные показатели устройство учета может и при вполне правильной работе. Первая причина – это снижение напряжения в сети по вине массового использования кондиционеров или отопительного оборудования. Бытовая техника меняет КПД в сторону уменьшения, если напряжение составляет ниже 220 В.

Так, электроприбору для достижения какой-то задачи необходимо, к примеру, не 0,19 кВ/ч по паспорту, а от 0,25 и выше. Эту картину можно наблюдать со всей бытовой техникой. Получается, что один и тот же потребитель электричества в разное время по счетчику будет тратить разное количество энергии, хотя при этом кажется, что все нормально.

В таком случае нужно обязательно тестировать приборы учета, чтобы не оплачивать энергетическим компаниям то, за что должны платить они сами. Дело в том, что поставщик электричества обязан поддерживать требуемые параметры в сети. Если параметры нарушаются, то в Европе за это платит поставляющая компания.

Когда следует проверять счетчик электрической энергии?

Проверять прибор учета следует в случаях, если в его работе есть нарушения, а именно замечен сильный рост потребления или же, наоборот, резкий спад. С экстренной проверкой не стоит затягивать, быстрая реакция в этом случае позволит избежать серьезных штрафов и проблем. Также проверка должна осуществляться при подключении какого-либо нового оборудования, если расход энергии при этом остался таким же, как и был. И еще одна ситуация – это снижение реального потребления, если счетчик при этом никак не изменил своих показателей.

Также электрический счетчик проверяют один раз в течение каждого года. Такие своевременные проверки также могут помочь избежать серьезных проблем.

Описанные ситуации вам знакомы? Тогда стоит воспользоваться простыми советами о том, как проверить электросчетчик самостоятельно. В ходе тестирования устройство будет проверено на самоход и погрешность. Понадобится секундомер, мультиметр, лампочка на 100 Вт и калькулятор.

Когда надо обращать внимание на электросчетчик

Иногда в платежных квитанциях замечают увеличенный счет за пользование коммунальными услугами. Возможный повод для этого — нарушение работы устройства измерения электроэнергии. К причинам внеплановой проверки относят следующие ситуации:

1. Резкое возрастание потребления электроэнергии. При том, что количество техники и частота ее эксплуатации та же.
2. Несмотря на сокращение времени использования бытовой техники, показания на счетчике возрастают в том же объеме что и раньше.
3. Потребление электричества значительно выше, чем на самом деле.

Самостоятельные проверки не имеют юридической силы. Но такими способами выявляют не накручивает ли счетчик показания

Осматривают все осторожно, ни в коем случае не вскрывают пломбу и не нарушают целостность прибора. Если при проверке обнаруживают факт сбоя в работе счетчика, то вызывают специалиста для официального подтверждения неисправности

Как проверить, правильно ли подключен

Сначала обращают внимание на то, как подсоединен электросчетчик. Проверку проводят только при отключенном питании

Иначе при осмотре прибора рискуют получить удар током. Электросчетчики в квартирах подсоединяют к сети четырьмя клеммами, находящимися на корпусе устройства. Подключение производят в соответствии со схемой.

Порядок подсоединения проводов к четырем клеммам:

• фаза — крайняя левая;
• вход фазы, направленный в помещение — вторая слева;
• ноль — вторая спарава;
• ноль, идущий в квартиру — крайняя правая.

Исправные счетчики при таком подключении показывают верный сигнал.

Вычисление самохода и его оплата

Самоход — это сбой в работе устройства подсчета электроэнергии, когда наблюдают рост трафика при отсутствии потребления. То есть, если техника в доме отключена, а цифры на табло счетчика продолжают набегать. Поэтому работу измерительного прибора периодически проверяют. Для выявления самохода отключают всю технику, которая есть в квартире и автоматы, расположенные за электрическим счетчиком в щите. Устройство неисправно, если при проверке наблюдают безостановочное вращение диска или мигание светодиода у электронных моделей чаще одного раза в минуту. При данной ситуации вызывают специалиста для выяснения наличия посторонних подключений.

В случае обнаружения неисправности прибора затраты за потребление оплачивают по показаниям, полученным до подписания акта о техническом осмотре. До установки нового счетчика расходы за электроэнергию рассчитывают согласно принятому нормативу.

Периодические проверки правильной работы устройства позволяют избежать повышения затрат на оплату коммунальных услуг. Для этого используют упомянутые выше способы. Поскольку заказ поверки специалистами не бесплатный, к нему обычно прибегают только если предварительно убеждаются в неисправности электросчетчика.

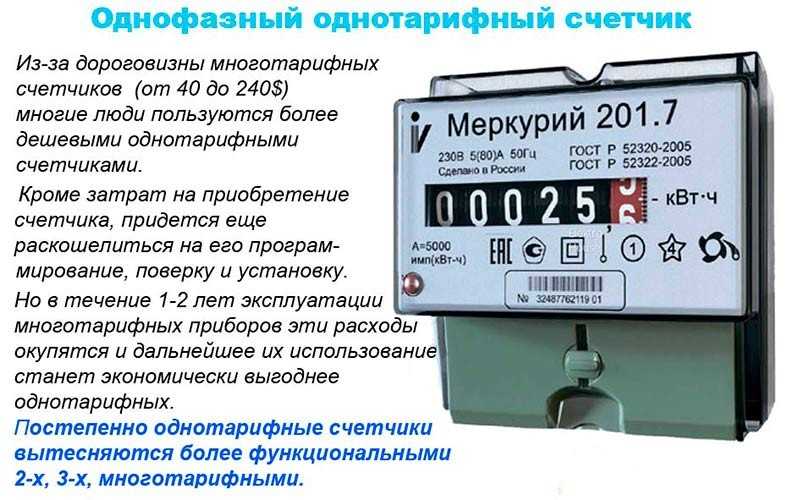

Однофазный прибор учета

В квартирах применяются однофазные счетчики, сеть для таких квартир также однофазная. Для подключения в этом случае применяются четыре клеммы. Правильная схема – это та, где провод фазы пойдет от электрической линии к первой клемме счетчика. Через вторую клемму обычно линия выходит в квартиру. Также считается правильным, когда нулевой провод выходит в клемму 3, а выходит через клемму 4. Как проверить электросчетчик в домашних условиях на правильность подключения? Просто посчитать клеммы и посмотреть, куда и что идет.

Трехфазный счетчик

Для жителей частных домов используется немного другая схема подключения, так как в этом случае там, скорее всего, установлено трехфазное устройство учета электрической энергии.

В схеме изменяется только количество кабелей и клемм. В целом принцип подключения тот же – фаза от электрической линии подключается в клемму 1, а выходит из клеммы 2. Вторая фаза входит в клемму 3 и выходит из клеммы 4. Третья фаза подходит к клемме 5, а выходит из шестой. Ноль подключается к клемме 7 и выходит в 8-ю.

Вот все, что нужно знать перед тем, как проверить работу электросчетчика.

Частота сверки

Существует два определяющих типа проверки приборов учета электроэнергии: первичная (проводится еще на заводе) и периодическая (осуществляется в процессе эксплуатации согласно межповерочному интервалу).

Возникают ситуации, когда стоит провести самостоятельное обследование устройства:

1. Произошло резкое увеличение расхода электричества. Число проживающих в квартире человек и количество потребляющих приборов не менялось, а в показателях счетчика есть изменения. Факт сезонности учитывался – летом чаще работал кондиционер, зимой – электрические обогреватели.
2. При продолжительном отсутствии снижение потребления не произошло вовсе или оно сократилось незначительно.
3. Количество мощной техники невелико, интенсивность ее использования не увеличилась, но число потребляемых ватт возросло.

Важно! Самостоятельная проверка, с юридической точки зрения, силы не имеет. Благодаря ей можно узнать, не производит ли счетчик дополнительной накрутки. Если факт подтвердится, то понадобится проведение поверки прибора учета в аккредитованной метрологической организации. Только там могут дать заключение, подтверждающее точность и правильность показаний учетного прибора.

Если прибор учета электрической энергии будут поверять в лаборатории, стоит иметь в виду один нюанс. Пока метрологическая служба проверяет демонтированное устройство, расчет производится по среднему показателю, замена на временный прибор не подразумевается. Перевод на усредненные показатели должен быть осуществлен специалистом в ближайшее время.

Для каждого электроприбора определена своя периодичность проверки, внутри межповерочного интервала показания считаются адекватными реальному потреблению. Сроки проведения плановых поверок в нашей стране разнятся. Индукционные счетчики с дисками должны проверяться каждые 8 лет. Для электронных устройств интервал может доходить до 16 лет. В зависимости от модели устройство марки «Меркурий» владелец обязан предоставить в срок, который составляет 6-10 лет. По завершении поверки метрологическая служба в индивидуальном порядке делает отметку в техническом паспорте или выдает на руки поверочное свидетельство.

Тестирование счетчика на самоход

Что такое самоход? Все очень просто – это учет энергии, если в текущий момент какой-либо расход ее отсутствует. То есть счетчик может считать показания самостоятельно, без используемых электроприборов.

Чтобы проверить, что диск устройства самостоятельно не вращается, нужно полностью выключить все автоматы, которые находятся в электрическом щитке внизу прибора и обслуживают розетки, выключатели. Также необходимо отключить все электрические приборы.

Как проверить домашний электросчетчик на самоход, если автоматы в электрической сети отсутствуют? Бывает и такое – данную проверку провести еще проще. Все электроприборы, а также выключатели отключаются от сети. В данном случае расход электричества должен отсутствовать.

После отключения рекомендуется подождать около 10-15 минут. Затем выполняется визуальный тест: если на передней панели мигает светодиод или крутится диск, тогда данное устройство тест не прошло. Владельцу ничего не остается, как проверить правильность электросчетчика в управляющей или обслуживающей компании.

Если прибор исправен, тогда ничего не будет ни мигать, ни вращаться. Светодиод может мигнуть один раз за 10 минут, диск должен делать один оборот в течение тех же 10 минут.

Виды проверки счетчика

Они могут быть планового и вынужденного характера. Проверка приборов учета потребленной электроэнергии выполняется разными способами (тестерами, токовыми клещами, лампочками накаливания). Цели мероприятия также отличаются. Проверить устройство можно, чтобы установить факт хищения энергии, либо установить некорректную работу устройства. Показания снимаются хозяином квартиры или компетентными специалистами.

Проверка правильности подключения

Проверить электросчетчик необходимо с учетом того, что он подключается к сети четырьмя клеммами. Фаза поступает от крайней левой клеммы и далее по остальным проводникам электричество поступает в квартиру. В частных домах устанавливают трехфазные устройства (фаза будет подключена к 1, 3, 5 клеммам). Электричество поступает на распределительный щиток через 2, 4, 6 клеммам. 7, 8 клеммы отводятся на нулевой провод.

Проверка на самоход

Он возможен, если показатели потребления электричества увеличиваются при отключенной бытовой технике. Для того чтобы проверить правильность работы электросчетчика, необходимо:

• выключить все приборы;
• отключить автоматы;
• следить за движением диска или мерцанием индикатора. Допускается 1 оборот за 10-15 минут или одно мерцание за тот же период. Превышение показателей свидетельствует о технических неисправностях или производственном браке.

Если электросчетчик продолжает писать показатели, то следует обратить внимание на факт незаконного подключения к сети, в том числе при помощи «левой проводки»

Проверка на факт воровства

Признаками хищения энергии может быть деформация корпуса электросчетчика – с целью вставки иглы и замедления вращения диска. Практикуется целенаправленное выдавливание стекла из электросчетчика, чтобы вставить удерживающие устройства для замедления движения диска. При отсутствии пломбы ослабляется винт напряжения. Следует также проверить автомат в щитке на лестничной площадке, отключить его и понаблюдать за поведением соседей, которые при помощи скрытой проводки могут красть электричество.

Проверяем намагниченность

Проверить электросчетчик, при наличии на нем антимагнитной пломбы, не составит труда. Окраска наклейки или индикатора изменится. Выявить намагниченность также можно при помощи иголки, если она притягивается к панели, значит, счетчик пытались вскрывать. Электросчетчик начнет нормально работать через 2-4 дня после изъятия магнита. Для ускорения процесса можно воспользоваться антимагнитным устройством.

Считаем погрешность измерений

Итак, в ходе этого теста необходимо посчитать погрешность системы учета. Для этого пригодится лампа накаливания, мультиметр, секундомер, а также калькулятор. В качестве мультиметра лучше всего использовать электронное устройство.

В качестве нагрузки рекомендуется самая обычная лампа накаливания – вся проблема в том, что современная бытовая техника умеет регулировать свою мощность в зависимости от ситуации. Как следствие, паспортная мощность не будет соответствовать реальным значениям. Если погрешность имеется уже на этом этапе, то результат проверки не будет точным.

Сроки проверки электросчетчика

Периодичность поверки зависит от типа электросчетчика и рекомендаций в паспорте прибора. Она составляет от 6 лет для дисковых до 16 лет для электронных счетчиков. Собственно проверка может быть произведена в течение недели, если счётчик будут снимать, и одного дня, если она будет сделана на месте.

Потребитель после завершения процедуры получает акт проверки электросчетчика, и подаёт его в территориальный Энергосбыт, где ему даётся допуск на эксплуатацию. Современные электросчетчики имеют весьма большую точность, и с ними меньше проблем. Однако остались ещё приборы с классом точности 2,5 – это максимально допустимая погрешность. Они в ходе поверки должны быть заменены, поскольку уже не соответствуют современным требованиям.

Как проверить точность электросчетчика

Первым делом необходимо выполнить замер сетевого напряжения, здесь и понадобится мультиметр. Как использовать этот прибор, необходимо знать заранее. Цифру на дисплее этого измерительного устройства лучше записать на листок бумаги.

Затем выполняют замеры силы тока лампочки. Тестер переводится в режим измерения тока и подключается к лампе. Вместе с силой тока для подсчетов понадобится и мощность лампочки. Это можно узнать при помощи простой формулы из школьного курса физики – напряжение умножается на мощность. Кроме этого, следует также рассчитать сопротивление лампочки – напряжение делится на мощность.

Теперь пора перейти к проверке. Давайте посмотрим, как проверить электросчетчик в домашних условиях на точность. Для этого при горящей лампочке замеряют, сколько времени займет у учетного прибора 10 морганий светодиодом или же 10 оборотов диска. В этот же момент необходимо контролировать напряжение в сети. К примеру, 10 оборотов прибор может сделать за 2 минуты, а напряжение может быть 223 В.

Далее на корпусе счетчика требуется найти значение его постоянной – она обозначается в импульсах на кВт/ч. Также значение может быть и иным. Например, электронный счетчик «Меркурий» имеет эти данные на передней панели.

Использование токоизмерительных клещей

Инструментальная проверка приборов учета электроэнергии при помощи токоизмерительных клещей является надежным и точным методом. Но устройство относится к классу профессиональных приспособлений, тратить большие средства на него не всегда целесообразно.

Для определения технического состояния электросчетчика ,потребуется рассчитать фактическую и расчетную работу, затем сравнить результаты. Единицей измерения будут ватт-часы. Все вычислительные операции следует проводить внимательно, неверные результаты самостоятельных расчетов сделают бессмысленной официальную проверку.

Реальная работа и ее расчет

Если установлено однофазное устройство, то последовательность действия такова:

1. на второй клемме замеряется сила тока, бытовые приборы функционируют в том же режиме;
2. измеряется напряжение;
3. показатель силы тока умножается на показатель напряжения, итоговая мощность фиксируется в ваттах;
4. засекается время, необходимое для совершения десяти оборотов диска индукционного счетчика или мерцаний электронного прибора;
5. найденное значение умножается на мощность, показатель работоспособности выражается в Джоулях;
6. результат делится на 3600, в итоге получается реальная работа в ватт-часах.

Совет! На трехфазных устройствах замеры производятся на всех фазах, далее высчитывается мощность по каждой, итоговый результат получается благодаря сумме показателей. Остальные шаги, осуществляются в описанной выше последовательности.

Определение расчетной работы

Понятие передаточного числа будет ключевым на этом этапе проверки. На электрических счетчиках есть пометка в виде буквы A или r, цифрами обозначается количество оборотов или мерцаний, которые совершаются при потреблении 1 кВт*ч энергии. Показатель расчетной работы вычисляется просто: замеренное на предыдущем этапе число оборотов, нужно умножить на 1000, а результат разделить на значение передаточного числа. Аналогичным образом процедура проводится для счетчика с тремя фазами.

Сравнение результатов

Счетчик работает исправно, если разница показателей работ составляет не более 10%. Подсчеты ведутся по специальной формуле: из расчетной работы вычитается фактическая, результат умножается на 100, затем полученное число делится вновь на фактическую работу. В случае превышения 10-процентного порога потребуется назначения официальной проверки и, вероятнее всего, счетчик придется заменить.

Используем формулы

С помощью формулы P=U*U/R рассчитывают реальное потребление электричества. Это делается для того, чтобы выяснить, сколько на самом деле потребляет лампа в текущий момент.

Для проверки еще необходимо выяснить, какая мощность израсходовалась за период проверки, например, пусть это будет 2 минуты. Чтобы это выяснить, реальное потребление нужно разделить на время проверки, в данном случае 120 с.

Проверить погрешность можно по следующей формуле: 1000 умножается на число оборотов, поделенное на постоянную с передней панели устройства. К примеру: 1000*10/3200. Погрешность определяется путем вычитания цифры из прошлого шага из реального потребления. Далее это все необходимо умножить на 100. Если получилось около 5 %, то это незначительная погрешность.

Е = (P*T*A/ постоянное число импульсов – 1)*100 %,

где E – это значение погрешности в процентах, P – мощность лампы, Т – время, за которое счетчик сделает один полный оборот, А – передаточное число прибора учета.

Внеплановая проверка

Независимо от сроков официальной поверки каждый владелец счетчика может позаботиться о дополнительном обследовании устройства, если возникло подозрение в некорректной его работе. Для успешной реализации задуманного следует соблюдать порядок действий:

• удостовериться в качестве выполненного монтажа электропроводки;
• пригласить специалиста сбытовой компании, что позволит официально зафиксировать передачу данных на проверку;
• собрать квитанции об оплате электричества.

Существуют иные причины, в силу которых необходимо поверить прибор вне плана:

• если утрачено свидетельство об уже проведенных поверках;
• при настройке и юстировке счетчика;
• в случае установки нового устройства взамен старого.

Внеплановые проверки для жильцов домов осуществляются контролерами, в задачи которых входит снятие показаний с целью последующей сверки с базой данных по платежам.

Тесты на намагниченность

Часто в Сети задают вопросы касательно счетчиков бренда «Меркурий», а также «Нева» на уровень намагниченности. Все дело в том, что эти приборы снабжены специальной антимагнитной пломбой. Если данное устройство пытались остановить при помощи мощного магнита, тогда эта самая пломба изменит свой цвет. В результате при проверке оборудования от обслуживающей и управляющей компаний можно получить серьезные проблемы.

Если устройство не новое и модель его проста, тогда на намагниченность проверяют при помощи иголки. Если ее притянет к панели прибора, тогда он намагничен. Уровень намагниченности спадает, если убрать магнит с панели за два-три дня. Если устройство даже так не хочет размагничиваться, тогда для этого продают специальные демагнитизаторы.

Вот и все, что нужно знать, о том, как проверить электросчетчик в домашних условиях. Эта информация поможет избежать лишних трат по счетам и серьезных проблем.

Проверка на воровство

Какие повреждения свидетельствуют о неучтенном пользовании электроэнергией?
Это могут быть:

1. Просверленное отверстие в корпусе. Его делают, чтобы с помощью иглы или другого тонкого предмета замедлить вращения диска.
2. Выдавленное стекло на электросчетчике. Обычно его выдавливают, чтобы вставить фотопленку, которая будет тормозить диск. Фотопленка оставляет после себя следы эмульсии, которые обязательно обнаруживаются потом в лаборатории.
3. Присоединение «левой» проводки к счетчику, в результате чего часть энергии счетчиком не фиксируется. Такая проводка часто прячется за штукатурку или плинтус, но при внимательной проверке детекторами легко находится.
4. Ослабление винта напряжения. Этот способ используют, если на приборе нет пломбы компании или защитной клеммы.

Как проверить работу электросчетчика | ЛЕНИНГРАДСКИЙ ЭЛЕКТРОМЕХАНИЧЕСКИЙ ЗАВОД

Чтобы понять, правильно ли работает ваш домашний прибор учета, не обязательно сразу вызывать электрика для проверки. Некоторые базовые действия может выполнить каждый, они не сложнее, чем купить счетчик электроэнергии.

Способ №1: Проверить схему подключения прибора учета

Первое, что необходимо сделать при возникновении сомнений правильности работы электрического счетчика, – проверить схему его подключения. Если вы сами устанавливали прибор учета, то эта задача покажется вам простой. Однако даже если счетчик подключал сторонний мастер, а вы не особо разбираетесь в вопросах электрики, то и в этом случае вы можете проверить схему подключения самостоятельно.

Как правило, все счетчики в современных домах имеют схожие характеристики и алгоритмы подключения. Найдите информацию и схему для своего прибора учета в интернете и сверьте с подключением у себя дома. Если у вас возникнут серьезные сомнения в правильности увиденной дома схемы, вызывайте профессионального электрика, он поможет исправить сложившуюся ситуацию

Способ №2: Разобраться с «самоходом»

Второй простой способ понять, что счетчик работает правильно, – выяснить, подвержен ли прибор учета «самоходу». Суть этого явления достаточно проста – диск (если у вас индукционный прибор учета) или индикатор (если электронный) вращается или моргает даже тогда, когда на сеть нет никакой нагрузки. Наличие «самохода» не зависит от цены счетчика электроэнергии, однако в старых и некачественных моделях такое явление встречается чаще. Чтобы понять, подвержен ли ваш прибор этой проблеме, необходимо оставить во включенном положении только вводной автомат, а все отходящие в щитке квартиры – отключить. Если «самохода» нет, то в индукционном счетчике диск не совершит больше одного оборота, а в электронном – индикатор моргнет не более одного раза за пятнадцать минут.

Способ №3: Рассчитать погрешность

Это один из наиболее сложных, но верных методов определения правильности работы прибора учета. Чтобы разобраться с погрешностью, необходимо произвести расчет по следующей формуле: E=(PxTxA/3600-1)x100%. В этой формуле E – погрешность, она измеряется в процентах. Чтобы получить остальные данные, необходимо вычислить:

• P – мощность ламп накаливания (измеряется в киловаттах). Для этого возьмите три лампы по 100Вт – таким образом в расчете будет фигурировать 300Вт.
• T – время полного оборота диска индукционного счетчика или одного интервала между импульсами светового индикатора (измеряется в секундах). Включите только упомянутые три лампы, выключив предварительно все другие приборы, и при помощи секундомера вычислите, за сколько секунд индукционный счетчик совершает пять оборотов, а в случае с электронным – сколько секунд занимает 10 интервалов между импульсами индикатора.
• A – передаточное число. Оно указано на лицевой стороне каждого счетчика.

Подставьте все значения в формулу и получите процент погрешности. Если он не больше десяти, то счетчик работает правильно.

Правильность работы счетчика зависит от многих факторов, очень часто – от цены, за которую вы купили счетчик электроэнергии. Выбирайте качественную модель и вам не придется проверять работу прибора.

Правильная калибровка счетчика электроэнергии

Ваш счетчик электроэнергии играет важную роль в определении суммы, которую вы ежемесячно платите за электроэнергию. Если он точно измеряет потребление электроэнергии, вы знаете, что ваш счет за коммунальные услуги, скорее всего, правильный. Но как узнать, правильно ли откалиброван ваш измеритель? Если это не так, вы можете тратить гораздо больше на счета за электричество, чем следовало бы.

Почему меня должно волновать, правильно ли откалиброван мой электросчетчик?
Все просто: счетчик электроэнергии влияет на вашу прибыль. Неточный счетчик может стоить вашей компании тысячи долларов в год за электроэнергию, которой вы фактически никогда не пользуетесь. Но это имеет более широкий эффект, чем просто ваш счет за коммунальные услуги. Если вы используете показания своего счетчика для планирования будущих улучшений объекта и прогнозирования будущих затрат на электроэнергию, неточный счетчик также отбрасывает эти оценки.

Узнайте, когда в последний раз проверялся ваш счетчик электроэнергии.
Первый шаг к тому, чтобы узнать, правильно ли откалиброван ваш счетчик, — это просмотреть записи об обслуживании. Когда вы в последний раз проверяли точность своего счетчика? Как правило, счетчики должны испытываться в следующих случаях:

• при первой установке
• при удалении из службы
• около пятого года службы
• периодически после пятого года эксплуатации, в зависимости от типа счетчика
• , если вы подозреваете, что счетчик неточен
• при повреждении вашего счетчика

Поймите, что подходит и ожидается для вашего типа счетчика.
Различные типы счетчиков имеют разные требования к испытаниям и точности. Автономный однофазный счетчик с немагнитным подшипником требует проверки каждые пять лет, а защищенный от перенапряжения счетчик с магнитным подшипником требует проверки каждые 20 лет. Автономный многофазный счетчик, не защищенный от перенапряжения, требует испытаний около восьми лет эксплуатации, а защищенный от перенапряжения — около 12 лет.

Имея так много различных типов расходомеров с широким спектром требований к испытаниям, вам необходимо знать, что ожидается и подходит для вашего конкретного расходомера. Ваша коммунальная компания может помочь вам определить, какой тип счетчика электроэнергии у вас есть, и составить график регулярного технического обслуживания и проверки, чтобы обеспечить его точность.

Кто может проверить и откалибровать мой счетчик электроэнергии?
Если вы хотите проверить счетчик электроэнергии, обратитесь в коммунальную компанию . Вам нужно будет заплатить за тест. Если счетчик откалиброван правильно, вы не платите только за тестирование. Но большинство коммунальных компаний возместят плату за тестирование, если они обнаружат, что ваш счетчик неточен и стоит вам больше, чем должен.

Если ваш счетчик был проверен на точность и откалиброван, но вы по-прежнему чувствуете, что платите за электроэнергию больше, чем должны, пришло время проверить ваш счет за коммунальные услуги на наличие ошибок. Свяжитесь с командой SM Engineering, чтобы начать процесс освобождения от обязательств.

Использование счетчиков для измерения простых цепей – основное электричество

Перейти к содержанию

Электрические цепи

Электричество — это то, что нельзя увидеть. Мы можем видеть только его последствия.

Когда цепь работает неправильно, очень сложно посмотреть на нее и обнаружить, что не так.

Счетчики используются для измерения воздействия электричества. Измерители являются точными приборами, которые легко повредить, поэтому необходимо соблюдать определенные меры предосторожности:

• Следует избегать ударов и вибрации.
• Следует учитывать температуру, влажность и пыль.
• Магнитные поля: Магнитное поле лотка может привести к неточным показаниям.

Меры предосторожности при использовании счетчиков

Соблюдайте следующие меры предосторожности:

• Никогда не используйте омметр в цепи под напряжением, поскольку омметр является собственным источником питания. В лучшем случае вы получите неточные показания, в худшем — повредите счетчик или себя.
• Подберите счетчик к источнику питания. Если вы работаете с постоянным током, используйте измеритель постоянного тока; если вы работаете с переменным током, используйте измеритель переменного тока.
• При работе с любым измерителем постоянного тока всегда соблюдайте полярность при подключении его к цепи.
• Убедитесь, что счетчик ориентирован правильно для считывания. Некоторые из них предназначены для чтения сидя, а другие предназначены для чтения лежа.
• Считайте показания счетчика, глядя прямо на него, чтобы избежать ошибки параллакса.
• Когда закончите со счетчиком, выключите его.

Вольтметры

Рисунок 21. Вольтметр

Вольтметры представляют собой гигантские резисторы, потребляющие минимальный ток от источника. Вольтметры предназначены для измерения разности потенциалов между двумя точками.

Счетчик должен быть подключен параллельно нагрузке.

Рекомендуется сначала проверить вольтметр на известной цепи.





Амперметры

Рис. 22. Амперметр с клещами

Амперметры имеют низкое сопротивление, поэтому они не добавляют нежелательного сопротивления в цепь.

Подключите амперметр последовательно к цепи. При параллельном подключении это может привести к короткому замыканию и перегоранию предохранителя в счетчике.





Ваттметры

Рисунок 23. Ваттметр

Ваттметр имеет четыре щупа. Два на ток и два на напряжение.

Мощность является произведением как напряжения, так и тока, поэтому ваттметр измеряет влияние обоих факторов и умножает их, чтобы получить мощность.

Подключите катушку напряжения параллельно нагрузке.

Подключите токовую катушку последовательно с нагрузкой.

Не превышайте номинальную мощность измерителя.

Омметры

Рисунок 24. Изображение омметра, сделанное Hannes Groebe. Используется по лицензии Creative Commons Attribution-Share Alike 3.0 Unported. Омметры

используются для измерения сопротивления. Они имеют собственный источник ЭДС (аккумулятор) и не должны использоваться в цепи под напряжением.

Шкала большинства омметров считывается в обратном направлении относительно других измерителей. Ноль справа, бесконечность слева.

Многие омметры имеют регулировку нуля.
