Во время стройки или ремонта в доме одной из важнейших работ является, конечно же, проведение электропроводки. А особенно это касается деревянных домов, ведь их повышенная пожароопасность известна каждому. А потому к монтажу проводки в таких домах предъявляют высокие требования. Деревянный дом или нет, прокладку проводки осуществляют в несколько этапов. У каждого из этих этапов свои правила и требования. Подбирая материалы для проводки, обязательно учитывайте, из какого материала будет дом (оцилиндровка, брус, бревно).Проводка в деревянном доме несет с собой особую пожароопасность и ее нельзя вести большинством способов, применимых для несгораемых оснований. От выбора способа прокладывания проводки, марки кабеля, качества и способа выполнения соединений будет зависеть не только сохранность имущества жильцов деревянного дома, но и их жизнь.

Поэтому проводку в деревянном доме (а в прочем и в любом доме) должен выполнять специалист, но не помешает знать, как нужно делать и как делать не стоит, чтобы контролировать процесс.

На стадии проектирования электропроводки для деревянного дома особое внимание следует уделить расчету нагрузок и подбору кабеля. Да, дерево отлично сохраняет тепло, что и делает его столетиями весьма привлекательным строительным материалом. Однако эта особенность деревянных стен в случае с электропроводкой является отрицательной: сохраняя тепло, дерево практически не способствует охлаждению кабеля. Нельзя допускать, чтобы кабель грелся в процессе эксплуатации, а подобное может произойти, если токовые нагрузки превышают норму для данного кабеля или находятся на верхней ее границе. Чтобы подобного не было, необходимо снижать токовую нагрузку на кабель. К примеру, для кабеля 3×1,5 мм токовая нагрузка не должна превышать 6-8 А, а для кабеля 3×2,5 мм она должна быть не более 10-13 А.



Как провести проводку в деревянном доме

 Для начала нужно протянуть питающий кабель к участку. Для осуществления этого процесса существуют два способа: подземный и воздушный.Если расширить ответ на вопрос «как провести проводку в деревянном доме» (кроме как позвать электрика), то проводка ведется скрытым или открытым способом и делится на внешнюю и внутреннюю.

 Внешняя проводка

Внешняя проводка – это провода от централизованной линии электропередач до щита в доме. Она делится на участок ответвления от линии электропередач и участок непосредственно ввода в дом и подключения ко внутреннему щиту. И здесь, как бы руки не чесались, работу по ведению проводов от столба ИМЕЕТ ПРАВО выполнить ТОЛЬКО ЭЛЕКТРИК с допуском. К дому провода могут вестись по воздуху или под землей.

Для ведения по воздуху выбирается кабель достаточного сечения и изоляции, прикрепляемый на натянутый трос, или провод типа СИП. На стене дома провод крепится на изолятор, посаженный на крюк в стене. СИП же крепится специальными анкерными зажимами. Ввод кабеля в дом выполняется через металлическую трубку.

Проведение кабеля под землей более надежно, но и более дорого. Кабель укладывается в траншею, глубиной не менее 0,7 м и вводится в дом через трубу в отверстии в фундаменте.

Вводной провод подключается ко внутреннему распределительному щитку, в котором засполагаются УЗО и автоматы, обеспечивающие безопасность, и от него выполняется разводка линий по комнатам.

Электропроводка в деревянном доме

В деревянном доме проводку проводят накладным способом или скрытым. Итак:

 Накладной способ. Он предполагает размещение проводки на поверхности стен и потолка. Существует три варианта выполнения: монтаж кабеля в ПВХ-коробе и ПВХ-гофре, монтаж витого кабеля на изоляторе, монтаж кабеля на скобах.

а) монтаж проводки в кабель-канале,  используется если в доме плоские стены (дом,обшитый вагонкой, щитовой дом, дом из бруса). ПВХ-короба выпускают в трех цветах. Плюсами этого варианта является: возможность легкого добавления и замены провода, хорошее охлаждение и создание нового ответвления.

Выбирая размер кабель-канала, помните, что кабель должен заполнять его лишь на 60 %, не более, иначе не будет отвода тепла. Результатом может стать перегрев, короткое замыкание и, как следствие, возгорание

 б) монтаж витого кабеля на изоляторах, применяется в домах из оцилиндрованных бревен. Сначала нужно установить керамические или пластиковые изоляторы,рекомендуем изоляторы компании Бирони , а к ним крепится провод. В реальности же, как правило, кабель прокладывают комбинированным способом. Магистраль укладывают в ПВХ под потолком, а отводы к розеткам, выключателям, лампам проводят на изоляторах. В наши дни производят кабель разных цветов.

Проводка на изоляторах в деревянном доме



в) монтаж кабеля на скобах осуществляется в случаях, когда невозможно прокладывать кабель в ПВХ-коробе без нарушения эстетического состояния стен. При этом данный вид является наименее эстетическим из всех.

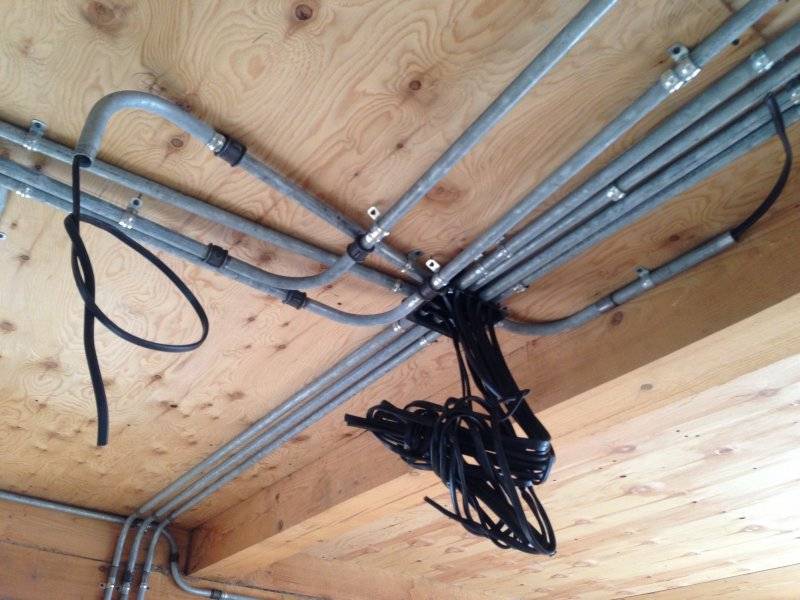

г) скрытая проводка прокладывается в металлические трубы или металлогофру,  монтируется перед обшивкой стен, потолка и пола. Так как смена розеток и выключателей проблематична, то их расположение нужно продумать заранее.

Трубы, использующиеся для прокладки электропроводки, должны быть обработаны антикоррозийными составами или иметь такое покрытие (наиболее популярны оцинкованные трубы). Прокладка электропроводки в неметаллических трубах (или коробах) допускается, если они имеют индекс НГ (то есть являются негорючими).

Соединение проводов проводится в распаянных коробках, в розетках и выключателях.
В случае, если кабель надо провести сквозь стену или обшивку, провод прокладывают через металлические трубки, вмонтированные в стену, или же в обшивку заранее.
На распределительном щите обязательно должно быть заземление и защитные автоматы.
Стены для усиления противопожарной защиты нужно обязательно покрывать специальным составом.
Выключатели и розетки ставятся на подрозетники.

Очень важно выбрать правильную марку кабеля. Для деревянного дома подойдет отнюдь не любой кабель, устраивающий вас по техническим характеристикам (с точки зре­ния необходимой токовой нагрузки и потребляемой мощности). Требуется еще соблюсти особые условия безопасности. В этом плане лучшим считается кабель марки

BIRONI. Его изо­ляция не поддерживает горение, сохраняя при этом высокие изоляционные характеристики.

Если вы хозяин деревянного дома вы должны помнить что проводка в деревянном доме, является реальной угрозой. Как правило, возгорание проводки возможно, в следующих случаях: сечение подобрано неправильно, провод из-за большой нагрузки провод начинает плавиться; она вовремя не была заменена, ветхость проводки увеличивает риск замыкания. Данные причины несут потенциальную угрозу не только дому, но и его жильцам.

Как провести проводку в доме и как провести проводку в квартире – оказывается немного разные вещи. В том, как провести проводку в частный дом из кирпича или как сделать проводку в частном доме из дерева, оказывается, тоже есть отличия. Главный фактор, вносящий различия в электропроводку по разным основаниям – это пожаробезопасность.

Исходя из всего выше сказанного, мы имеем параметры, которых нужно придерживаться, выбирая и прокладывая проводку. Итак, монтируя проводку вы должны учесть: пропускную способность входного кабеля и планируемую мощность, пропускную способность внутренней разводки и, конечно же, мощность автоматов. Соблюдая эти нехитрые правила, ваша проводка будет служить вам долго. А дом будет надежной крепостью.





Наибольшая доля деревянного домостроения наблюдается в Северо-Западном регионе, Уральском, Сибирском и Дальневосточном федеральных округах. Если за Уралом строительство ведётся по традиционным технологиям с использованием массивной древесины, то потребители Северо-Запада быстрее адаптируются к инновационным и выбирают каркасные технологии, поэтому и востребована в России ретро электрика .













правила монтажа открытой и закрытой проводки

Проводка в деревянном доме монтируется перед введением его в эксплуатацию. Также в случае необходимости осуществляется замена старых проводов на новые. Все электромонтажные работы проводятся с учетом требований техники безопасности, чтобы избежать возгораний, а также связанных с ними материальных и человеческих потерь. В статье рассмотрены все аспекты планирования и монтажа современной проводки в деревянном доме.

Требования к монтажу электропроводки в деревянном доме своими руками

Безопасность эксплуатации электросистемы — это залог сохранения имущества и жизней людей, которые находятся в постройке. Базовые нормы осуществления монтажа следующие:

• правильный подбор кабелей. Суммарная мощность системы должна превышать все оборудование в доме примерно на 25-30 %, чтобы сохранялся определенный запас прочности. Раньше на этот момент не особо обращали внимание, так как в домах не было такого количества электроприборов, как сейчас;

Как подключается бойлер к электросистеме

• наличие защитной оболочки на кабелях, непосредственно проводящих электрический ток. Основная задача изоляции — сохранение медных кабелей от воздействия воды и механических повреждений;
• проводка не должна быть открытой. Монтажники могут использовать как метод создания проводки под штукатуркой, так и использовать специальные гофрированные трубки для укладки;
• максимальная доступность соединений проводов на случай проведения ремонта в доме;
• установка автоматов УЗО. Устройство будет отключать подачу тока на участок, где произошел перегруз системы. Также использование УЗО даст возможность проводить частичное обесточивание системы для замены лампочек накаливания в люстрах;
• кабели можно пропускать через строительные конструкции в специальных отверстиях. При этом после монтажа сами отверстия важно заделать негорючим раствором (цемент — песок, песок — глина). Пропорция составных частей раствора — 1:10.

Использование гофрированных труб для изоляции проводки

Какую проводку лучше выбрать для деревянного дома

Ниже рассмотрены конструктивные характеристики видов электропроводки с учетом требований техники безопасности.

Скрытая и открытая

Профессиональные электрики выделяют 2 способа монтажа скрытой проводки. Первый — в металлической трубке. Для сохранности провода и долговечности самой трубки её надо покрасить либо оцинковать изнутри.

Обратите внимание! На сгонах труб устанавливают металлические заглушки, чтобы не повредить провода при проходе.

Второй вариант заключается в следующем: на деревянную поверхность наносится слой штукатурки, потом кладется проводка, затем еще слой материала. Позитивные моменты скрытого настенного типа следующие:

• нет визуальных препятствий для поклейки обоев;
• выключатели и розетки выступают над поверхностью минимально;
• не видно огромное количество проводов.

Скрытая проводка выглядит эстетично

Отрицательные моменты таковы:

• проводка стареет и под прикрытием не видно, что с ней происходит;
• высыхание изоляционного материала приводит к повышению угрозы короткого замыкания в электросистеме;
• сложно подобрать расположение розеток и выключателей в случае перестановки мебели;
• непредсказуемость поведения штукатурки, прикрепленной к дереву, то есть угроза появления трещин, усыхания и т.  д. В таком случае вероятность повреждения проводов повышается в разы.

Что касается открытой проводки, то она прикрепляется к стенам с помощью металлических скоб или пластиковых кабель-каналов. Основные преимущества данного типа проводки таковы:

• легкость монтажа;
• возможность постоянного контроля состояния изоляции со стороны пользователя или профессиональных электриков;
• стены не повреждаются;
• возможность оперативной замены проводов в случае необходимости;
• оперативное осуществление перепланировки электросистемы.

Обратите внимание! Главный минус такой проводки заключается в том, что забирается часть пространства жилого помещения, а также портится эстетический вид некоторых комнат.

Наружную или внутреннюю

Подключение бревенчатого дома к центральной электросистеме осуществляется с помощью подведения наружной электропроводки двух типов: открытой и закрытой. Под открытой линией специалисты подразумевают провод, натянутый по воздуху между электроопорами с учетом следующих норм безопасности:

• высота линии над дорогой не менее 6 м;
• расстояние между горизонтальной поверхностью и неизолированными проводами 2,75 м и более;
• линия не может прокладываться по поверхности здания;
• провода находятся на расстоянии 1,5 м и более от балкона.

Кабель-канал как способ скрыть наружную проводку

Закрытая проводка наружного типа используется в городах. Это подземные изолированные линии, к которым подключаются многоэтажные дома. Применяется также и в частном секторе. Она выводится из трансформаторной подстанции, ведется до конкретной улицы, где выводится на поверхность и становится открытой, то есть провод подымается на бетонную или деревянную электроопору.

Самый надежный вариант электроввода в дом

К сведению! Внутренняя проводка в домах использовалась еще до революции 1917 г. Суть ее в том, что два скрученных медных проводника идут с каучуковым или стеклянным или керамическим изолятором.

Для деревянного дома можно использовать любой из видов наружной проводки для подключения к электросистеме.

Устройство электропроводки в деревянном доме

Любые монтажные работы начинаются с составления проекта. Безусловно, проект будет более качественным, если его сделают профессионалы. После проведения расчетов и планирования трассы, по которой будут проходить провода, станет ясно, сколько потребуется расходных материалов:

• проводов разных типов для входной части и внутридомовой;
• крепления;
• кабель-каналы;
• штукатурка;
• электросчетчик;
• количество автоматов;
• количество розеток, выключателей и т. д.

Настенный способ крепления проводки в деревянном доме

Сначала монтируется провод от электроопоры до счетчика, который по современным требованиям располагается на улице. После этого мастера приступают к подготовке входного отверстия в дом (если его нет, то нужно просверлить). Выбор способа монтажа проводки происходит на этапе проектирования.

Обратите внимание! Как показывает практика, более популярен вариант с открытой проводкой и кабель-каналами. Если же хозяин является сторонником более популярного во второй половине 20 в. способа с закрытой проводкой под штукатуркой, то необходимо предварительно подготовить основу.

Итак, отверстие в дом готово. Теперь можно устанавливать коробку для автоматов. Разведение проводки по дому идет от коробки с автоматами. Принципы формирования маршрута провода таковы:

• выбирается максимально короткий путь для провода;
• на каждое помещение должна идти отдельная проводка;
• желательно выделять конкретный провод под такие приборы, как бойлер и стиральная машина.

После прокладки электропроводки в деревянном доме своими руками осуществляется:

1. Подсоединение к автоматам.
2. Установка розеток и выключателей.
3. Закрытие кабель-каналов.

Как провести электропроводку в деревянном доме своими руками

Соблюдая нормы безопасности, можно без проблем осуществить монтаж электропроводки и приборов в деревянном доме самостоятельно. На первом этапе важно получить технические разрешения в энергоснабжающей организации. Для этого хозяин объекта пишет заявление с предоставлением копии документов на дом.

Важно! Если есть возможность подключения к центральной электросистеме, техусловия выдаются без проблем.

Гофрированную трубку можно крепить на потолке

После этого начинается этап создания проекта по внутридомовой системе. Алгоритм проектирования следующий:

1. Расчет мощности всех электрических приборов, которые будут функционировать в доме.
2. Составление плана строения с указанием: расположения розеток и выключателей, распределительных приборов, типов кабелей. Например, если выключатели на две клавиши с заземлением, то необходимо вести трехжильный провод.
3. Указывается расстояние кабеля от оконных и дверных проемов.

Когда есть проект, можно начинать монтаж.

Определение типа проводки для дома

Варианты электропроводки для деревянного дома оговорены выше.

Обратите внимание! Внутренняя открытая проводка — это самый надежный вариант, так как в случае непредвиденных обстоятельств не составит труда найти поврежденное место и отключить нужный автомат. При окончательном выборе важно обращать внимание на эстетический вид, но соображения безопасности всегда должны быть на первом месте.

Как рассчитать проводку в деревянном доме

Для правильного монтажа важно провести расчет в двух аспектах:

• общая длина проводов;
• максимальная пропускная способность тока в каждом проводе.

Первый расчет довольно простой. Нужно взять план помещения в проекте. Там проставлены все основные размеры каждого помещения, указан масштаб. Считают длину каждого провода от автомата до финальной точки.

Вариант установки розетки при наружной проводке

Обратите внимание! Расчет сечения каждого провода также важно проводить, чтобы потом не было проблем с проводкой.

Как определить исходные данные:

• Р — мощность приборов, которые будут подключаться к проводу от конкретного автомата;
• U — напряжение 220 В;
• cosφ — стандартное значение косинуса 1, но для некоторых приборов (холодильники, станки и т. д. показатель уменьшается до 0,5-0,6).

Для расчета сечения применяется следующая формула: I = P/(U×cosφ).

Установка распределительного щитка

Установить щиток своими руками сложно, но реально. Алгоритм действий следующий:

1. Закрепить корпус на стенке.
2. Завести все провода (вводные и идущие по комнатам) в коробку.
3. Зачистить жилы на каждом проводе.
4. Прикрепить саморезами основу для автомата — специальную рейку.
5. Установить УЗО и все автоматы на эту основу. При установке происходит самостоятельное защелкивание, то есть не надо прилагать усилия.
6. Прикрепить 2 шины: 0 и заземление.
7. Прикрепить нарезанные соединительные провода к соответствующим автоматам с учетом того, что вводная фаза и ноль цепляются к верхним клеммам.
8. Заново подкрутить винты на каждом автомате.

Важно! Пробный запуск новой электросети производится после опломбировки счетчика представителем компании, поставляющей электрическую энергию.

Подготовка всех нужных инструментов для проводки

Какие инструменты понадобятся в процессе монтажа? Для штробления стен, а также крепления основ кабель-каналов используют дрель с набором сверл. Если в доме нет старой проводки, то есть не откуда брать питание, включают генератор тока. Длинная переноска понадобится для обеспечения работы дрели на расстоянии от генератора.

Обратите внимание! В процессе монтажа используются отвертка, устройство для зачистки жил (многие применяют обычный нож), мультиметр для прозвона проводки и шуруповерт (крепление корпуса для автоматов к стене).

Как правильно подобрать кабель для проводки и трубы

Жилы в современном кабеле бывают из меди и алюминия. Оба металла являются отличными проводниками. Если говорить о меди, то единственным минусом металла специалисты признают дороговизну материала. По поводу качества никаких замечаний нет, чего не скажешь про алюминий. Во-первых, в случае контакта открытой жилы с воздухом происходит реакция окисления. Во-вторых, после многоразового сгибания кабель становится ломким.

Выбор остается за заказчиком. Медь — дороже, но надежнее, алюминий ломается, но он дешевле.

Лучшие производители кабеля для электроустановок в России по состоянию на 2019 г.:

• «Москабельмет»;
• «Камкабель»;
• «Рыбинсккабель»;
• TITANEX;
• ARISTONCAVI.

Обратите внимание! Гофра для кабеля должна быть крепкой, но и одновременно гибкой. Полиамид, полипропилен, полиэтилен высокого и низкого давления, поливинхлорид — наиболее распространенные материалы для изготовления качественной гофры.

Монтаж проводки в деревянном доме

Пошаговый порядок действий по монтажу проводки в деревянном доме уже был описан выше. Ниже представлены незыблемые правила монтажа, соблюдение которых гарантирует пожарную безопасность на объекте. Правило № 1 — на кабеле для деревянных домов проставляется маркировка «н/г», то есть он имеет повышенную защиту от возгорания. Второй момент заключается в том, что для перехода кабеля через деревянные отверстия надо использовать металлические гильзы.

Важно! В деревянном доме можно ставить только внешние розетки и выключатели.

Выключатели должны монтироваться правильно

Как спрятать проводку в деревянном доме

Деревянные дома из бруса сейчас снова набирают популярность. Люди возвращаются к истокам. Количество используемых электроприборов по сравнению с началом 20 в. значительно увеличилось, поэтому мощность проводки также возросла. Для предотвращения угрозы пожара в доме важно проводить кабельный шнур по всем правилам. Открытая проводка считается более надежным вариантом в таком случае, но ведь важен и эстетический вид помещения. Самые популярные варианты, как скрыть проводку в деревянном доме:

• установка системы электротехнических плинтусов;
• монтаж гофрированной полимерной трубы;
• крепление кабель-каналов.

Как установить розетки в деревянном доме

Порядок монтажа розеток в частных деревянных домах отличается от аналогичных правил в других условиях только тем, что необходимо учитывать нормы пожаростойкости.

Монтаж розеток при скрытой проводке

Если используется открытая проводка с гофрой или кабель-каналами, то мастер действует следующим образом:

1. Устанавливает на место планируемой розетки алюминиевый или асбестовый лист, который обезопасит дерево от попадания на него искр из розетки.
2. Снимает заднюю стенку розетки и прикручивает её к листу саморезами.
3. Монтирует электроконструкцию.
4. Подсоединяет электрокабель.
5. Прикручивает крышку розетки.

Важно! Если в доме использована скрытая проводка, то принцип монтажа такой же, но розетку обязательно вставлять в металлический стакан.

Способ установки розеток в деревянном доме

Как заменить проводку в деревянном доме

Для полной замены проводки открытого типа проводится демонтаж старой с кабель-каналами и распределительным щитком.

Как осуществить частичную замену отдельного ответвления, если в доме установлена открытая проводка:

1. Отключить автомат, отвечающий за конкретный провод.
2. Отсоединить все проводки от клемм.
3. Снять крышку соответствующего кабельного канала.
4. Отсоединить розетки и выключатели от провода.
5. Вытащить старый и поставить новый кабель.

Обратите внимание! Замена скрытого кабеля проводится по-другому. Он обрезается от всех концов (автомата, люстр, розеток), затем снимается или захоранивается. Алгоритм работ по установке нового кабеля такой же, как и в случае начального монтажа системы.

Какие бывают ошибки при разводке проводки в деревянном доме и как их не допускать

Ошибки при разводке проводки случаются часто. Как правильно сделать электропроводку в деревянном доме? Есть конкретный совет: никогда не поступать так, как описано ниже.

Типичные монтажные ошибки системы подачи электроэнергии:

• не создана схема разводки;
• подобраны некачественные материалы;
• не добавлен запас к расчету количества материалов и сечения провода;
• розетки используются для подключения варочных панелей и других мощных приборов;
• прокладка линии близко к обшивке стен;
• соединение силовых и низковольтных проводов на щитке;
• нельзя соединять жилы из меди и алюминия;
• штробление стен выполнено неровно.

Электропроводка в доме из бруса монтируется профессионалами либо самостоятельно, но при этом обязательно соблюдение норм техники безопасности. Открытая электрическая проводка в доме из бруса с кабель-каналами и наружными розетками, выключателями — идеальный вариант. Подбор качественных материалов с учетом рассчитанных технических характеристик поможет проложить надежную безопасную проводку в доме.

ЭЛЕКТРИКА в деревянном доме Москва под ключ — цены, отзывы.

Вхождение силового кабеля в деревянный дом

Введение силовой проводки в деревянное строение осуществляется в соответствии с установленными нормами. Ключевым действием при воздушном введении силовой проводки является монтаж огнеупорной гильзы. Для этого могут использоваться трубки из металла или асбеста. Входной кабель поступает внутри огнеупорной гильзы.

Силовые щитки в деревянных домах

Распределительные щитки устанавливаются с обеспечением свободной доступности. Для изготовления щитов, как правило, применяется способ накладного монтажа. Важно обеспечить расположение щитов вдали от проходов и коридоров. Чтобы не затруднять свободное передвижение, потрудитесь до проведения работ определить схему расположения распределительных щитков.

Осуществляя компоновку, важно сосредоточить внимание на использование только качественных компонентов. Применяемые электроприборы, такие как УЗО и автоматы, выполняют функцию первичной защиты электрооборудования и всего строения. Только качественные комплектующие способны в полной мере обеспечить безопасность проживающих лиц.

Проводка электрики

 Проводка электрики в деревянных домах производится двумя методами:

• поверхностный;
• внутренний.

Поверхностный метод

При осуществлении работ, самым предпочтительным является поверхностный способ проводки. Применение поверхностного способа проводки, предполагает наружную прокладку кабеля. Часто применяются кабель-каналы, пластиковые трубки. Для любителей ретро-стиля существует возможность монтировать электропроводку на керамических проставках.

В бревенчатых и брусовых строениях применяемый электрокабель, который не подвержен горению (НГ).

Внешний способ монтирования проводки в деревянных строениях преимущественно по следующим причинам:

• низкая цена;
• простое обслуживание;
• несложная замена.

Недостатки открытой проводки:

• высокая возможность повреждений;
• недостаточный эстетический вид.

На сегодня самым применяемым способом внешней проводки электрики в деревянных домах считается применение кабель-каналов. В настоящее время в продаже имеется большой выбор используемых изделий разнообразных декоров. Современные кабель-каналы отлично вписываются почти под каждый интерьер. Изготавливаются, к примеру, кабель-каналы по типу плинтусов, внутри которых предусмотрен отсек для электропровода.

Нужно помнить, что отсек внутри канала не должен заполняться электрокабелем более чем на 60%. Соблюдать правило необходимо для предотвращения нагрева. Повышенный нагрев обязательно приведет к повреждению изоляции и последующему воспламенению строения.

Проводка электрики в деревянном доме внутренним способом представляется проводкой, когда кабель прокладывается в металлических трубках или ПВХ. Применяемые трубки с проводкой, монтируются в межэтажные перегородки, конструкции из гипсокартона или подшивные потолки.

Менее распространенный способ внутренней проводки электрики в деревянных домах, который применяется очень редко – размещение проводов внутри трубок вдоль стены. Стена в дальнейшем штукатурится.

Главное преимущество данного метода проводки – эстетическая. Положительное отличие, что проводка не обозревается. Имеющиеся недостатки:

• высокая стоимость;
• трудности при обслуживании;
• проблемы с заменой.

Проведение кабеля через стенку

Прокладку проводов сквозь стены производят с использованием гильз. Гильзы следует подбирать так, чтобы внутренний размер существенно превышал сечение применяемого кабеля. Гильзы применяются металлические или керамические. Главное, чтобы материал был несгораемым и гарантированной прочности. Прочность должна обеспечивать защиту от повреждения кабеля в результате деформации строения вследствие естественной усадки.

Совмещение проводов

При осуществлении монтажа застройщику следует обратить серьезное внимание на совмещение проводов.

От распределительных коробок до розеток и выключателей кабель должен представлять собой целиковый кусок. Когда он не является единым, то его совмещение всегда должно осуществляться с использованием еще одной распределительной коробки.

Места совмещения проводов не должны препятствовать осмотрам. От числа всех совмещений напрямую зависит нагрузочная способность конструкции.

Внутри распределительных коробок соединение проводов должно выполняться с помощью зажимов по типу пружинных или винтовых. Допускается места совмещений сваривать или паять. Использование «скруток» крайне опасно!

Электробезопасность и громоотвод

Комплекс электробезопасности и громоотвода для бревенчатого или брусового дома идентичен строениям, исполненным из иных материалов.

Изготовление заземления полностью идентично. Некоторым образом отличаются способы монтажа защиты от ударов молнии. К ним относятся:

• осуществление монтажа не ближе 10 метров от стены дома;
• специальный вид крепежа для крепления громоотвода к стене в виде выносных кронштейнов;
• применение отдельно стоящих мачт.

В целом, вышеуказанные особенности призваны повысить уровень пожарной безопасности деревянных строений. В некоторой степени применяемые приспособления способствуют улучшению внешней эстетики и красоты.

В случае возникновения вопросов относительно систем электроснабжения деревянных домов, рекомендуем обратиться в нашу организацию. Высококвалифицированные сотрудники выслушают и дадут исчерпывающие советы на высоком профессиональном уровне. Мы имеем большой опыт по осуществлению проводки электрики в деревянных домах под ключ.

Наш коллектив почти 15 лет высокопрофессионально предоставляет услуги, сопряженные с электробезопасностью и электроснабжением. В перечень наших услуг входит разработка проекта, приобретение оборудования, монтажные работы, пуско-наладочные работы и сервисное обслуживание. На весь комплекс работ распространяется долгосрочная гарантия. Наша компания предоставляет исчерпывающий комплекс работ по монтажу электрики в деревянных домах под ключ. Ждем вас в нашей компании.



Наши электрики выполняют электромонтажные работы во всех районах города Москвы и в городах Московской области, а именно:

Апрелевка, Балашиха, Бронницы, Верея, Видное, Воскресенск, Волоколамск, Голицыно, Дедовск, Дзержинский, Дмитров, Долгопрудный, Домодедово, Дризна, Дубна, Егорьевск, Жуковский,Зарайск, Звенигород, Ивантеевка, Истра, Кашира, Климовск, Клин, Коломна, Королёв, Котельники, Красноармейск, Красногорск, Краснозаводск, Краснознаменск, Кубинка, Куровское, Ликино-Дулёво, Лобня, Лосино-Петровский, Луховицы, Лыткарино, Люберцы, Можайск, Мытищи, Наро-Фоминск, Ногинск, Одинцово, Ожерелье, Озёры, Орехово-Зуево, Павловский Посад, Пересвет, Подольск, Протвино, Пушкино, Пущино, Раменское, Реутов, Рошаль, Руза, Сергиев Посад, Серпухов, Солнечногорск, Старая Купавна, Ступино, Талдом, Фрязино, Химки, Хотьково, Черноголовка, Чехов, Щёлково, Электрогорск, Электросталь, Электроугли, Яхрома и все близлежащие поселения к перечисленным городам.

Электропроводка в деревянном доме

Электропроводка в деревянном доме

Сак провести электропроводку в деревянном доме и как ее заменить? Как правило, данный вид работ четко регламентируется СНИПом либо ПУЭ — правилами устройства электроустановок, однако, у вас всегда имеются два варианта.

Скрытая электропроводка деревянного дома

Такая проводка обычно укладывается в пол, перекрытия, фундамент или в стены. Существуют несколько способов по прокладке проводов и кабелей: в заштукатуриваемых бороздах, в пустотах, образующихся в строительных конструкциях, под штукатуркой, в металлических гибких рукавах, в трубах либо методом замоноличивания в строительные конструкции. Следуя правилам устройства электрических установок, проводка в деревянном доме должна быть выполнена в стальной трубе, главными целями помещения в которую являются защита от острых зубов грызунов и обеспечение компенсационных мер по распространению огня. Произвести монтаж стальной трубы в деревянной стене — дело архисложное, поэтому давайте обсудим, как провести проводку в деревянном доме и соблюсти все нормативы.

Заменить стальную трубу, даже частично, смогут металлические рукава, при этом лучше выбирать кабели с характеристикой LS — «малодымные» и НГ — «не распространяющие горение». Провода в рукаве прокладывают в зависимости от полов. Для того, чтобы исключить нагревание проводов, нужно правильно выбирать сечение кабелей и загруженность линии. При установке проводки должны быть исключены соединения кабелей в скрытых полостях. Помните, что розетки нужно соединять между собою шлейфом, три провода пойдут на клеммы розеток, а еще три — уходят, таким образом, любые скрутки исключены. Провода следует зачистить примерно на шесть-семь сантиметров.

Открытая электропроводка деревянного дома

Речь идет о случае, когда она проходит по опорам, поверхности стен, потолков и так далее. Для монтажа проводки можно воспользоваться следующими способами прокладки — в плинтусах, трубах, электротехнических наличниках, металлических рукавах, на роликах, на лотках, на тросах, изоляторах, на поверхности стен и потолков.

Для такого варианта лучше применять кабели тройной либо двойной изоляции. Если сечение жилы менее 6 мм2, то закреплять их надлежит электротехническими скобами. Если же в прокладке используется обычный кабель, то необходимо позаботиться о том, чтобы была установлена прокладка из негорючего материала, имеющая выступы с каждой стороны не менее десяти миллиметров.

Если вы решили узнать, как проложить проводку в деревянном доме правильно, особое внимание стоит обратить на марку кабеля. Если Ваш бюджет на строительство или ремонт жилища — небольшой, на электропроводку следует выбрать кабель высокого качества.

Сквозь стены кабель проводят при помощи металлических линз, которых должны иметь диаметр на порядок больше диаметра кабеля. Такие меры рекомендованы для предотвращения защемления кабеля из-за осадки нового деревянного строения, ведь только что построенные деревянные дома садятся с течением времени.

Безопасность деревянной постройки во многом зависит от качественного монтажа электропроводки. Проект должен быть выполнен в точном соответствии тем чертежам, которые были предоставлены инженером-проектировщиком.

Заказать

Схема и монтаж электропроводки в деревянном доме

Для составления схемы электропроводки в доме необходимо четко определить место размещения розеток, ввода питающего кабеля к распределительному щиту, место установки выключателей, автоматов и основных энергопотребителей.

План расположения оконечных устройств

Для освещения и питания техники бытового назначения достаточно воздушного отвода от линии электропередач, в случае, когда планируется использовать различные станки, электроотопление, бойлеры или насосную станцию – необходимо согласовать нагрузки с Энергосбытом. Для розеток используется кабель ВВГ 3х2,5, для освещения ВВГ 3х1.5.

Рис. 1. Пример типовой электрической проводки в деревянном доме (план расположения оконечных устройств)

Рисуем на общем плане для каждой групповой линии свою схему. Начнем с отметки на плане линии ввода в помещение, нанесем на план все розетки, светильники, выключатели, электрический звонок и кнопка к нему. Далее определим, к какой из электрических линий принадлежит то или иное электрическое устройство. Обозначим полученную информацию на своем плане. Схема проводки в деревянном доме также должна содержать информацию об устройстве заземления и молниезащиты.

Правила прокладки и монтажа электропроводки

Выяснив, к каким проводам подключены контакты ваших розеток и выключателей, обозначьте полученную вами информацию на своем плане. В результате у вас получится простейшая принципиальная схема электропроводки (рис. 2).

Рис. 2. Электропроводка в деревянном доме:

Правила прокладки и монтажа описаны в ПУЭ (Правила устройства электроустановок), с которыми обязательно надо ознакомиться перед началом работ. Согласно ПУЭ, он ввод электричества в деревянный дом быть выполнен при помощи провода с сечением не менее 16 квадратных миллиметров.

Для выполнения ввода в дом хорошо подходит СИП (самонесущий изолированный провод), приобретающий в настоящее время все большее распространение. Однако ПУЭ запрещают использовать алюминиевый провод для электрического ввода в деревянный дом, поэтому следует осуществить переход с алюминия на медь.

Монтаж электропроводки в деревянном доме

Такие работы согласно пункту 7 постановления правительства РФ № 938 от 12.08.1998 года «О государственном энергетическом надзоре в РФ» можно проводить только по разработанному и согласованному проекту электроснабжения, который необходимо перерабатывать в случае увеличения мощности потребителей или изменения планировки квартиры, капитального ремонта стен. Монтаж электропроводки в деревянном доме может выполняться как скрытым, так и открытым способом. Скрытую проводку прокладывают или до начала работ по заштукатуриванию стен или штробят стены после чистовой отделки, что приводит к удорожанию монтажа электропроводки. Некоторые хотят, чтобы проводка была доступна для обслуживания, и заказывают монтаж электропроводки в кабельном канале (коробе).

Такой монтаж можно осуществить после отделочных работ, но следует заранее сделать небольшую шахту для прокладки проводов между этажами. Другие не желают наблюдать короба на стенах и хотят, чтобы электропроводка была внутри них. При таком варианте монтаж электропроводки осуществляется перед обивкой стен вагонкой и устройством полов. Электропроводка в деревянном доме, должна быть надежно защищена от возгорания. Все провода при внутренней прокладке кабеля должны быть в металлической оболочке (как правило, используют металлорукав). Обратите внимание, что материалы должны быть сертифицированы.

Видео монтажа электропроводки

Читаем дальше – узнаём больше!

Оценка: 2.6 из 5
Голосов: 167

пошаговая инструкция по монтажу, схемы, фото

Казалось бы, что здесь особенного, если этому вопросу нужно посвящать целую статью. Ведь в интернете достаточно всяких схем, инструкций и рекомендаций по самостоятельной прокладке проводки. Выполнить данную работу своими руками может практически любой мужчина, если он умеет пользоваться бытовым инструментом и знает некоторые элементарные вещи, в том числе, как и что правильно присоединять.

Стройматериал, использующийся при возведении подобных строений, характеризуется повышенной горючестью. Это и определяет специфику и нюансы обустройства электропроводки в деревянном доме. О том, какие к ней предъявляются требования, как правильно выбрать материалы и произвести их монтаж, рассказывается в статье.

Процесс внешнего подключения рассматриваться не будет, так как это отдельная тема, и по данному вопросу существуют свои инструкции. Тем, кто будет все устраивать своими силами, можно лишь подсказать, что для «уличной» проводки целесообразно использовать кабель www.minimaks.ru.

Особенности проводки

1. Силовой щит. Независимо от места его установки и способа крепления, полностью изолируется от всех элементов конструкции из древесины. Требования к полам в помещениях, где он размещается, более «жесткие» – только стяжка. Причем выполненная по так называемой «мокрой» технологии – цементная (бетонная).

2. Проводка. Изоляция должна быть категории «невоспламеняющаяся». Схема расстановки элементов может быть любой, но понятно, что монтировать выключатели, приборы освещения или розетки только открытым способом никто не станет. Какая-то их часть, в зависимости от специфики помещения и его оформления, будет установлена скрытно. Следовательно, и электропроводка на отдельных участках окажется под материалом облицовки.

С учетом этого, ее изоляция должна быть категории «невоспламеняющаяся». Какой-либо однозначной инструкции по выбору марки продукции давать не имеет смысла – ассортимент достаточно большой. Но с учетом соответствия требованиям к проводке в деревянном доме и невысокой стоимости рекомендуется кабель ВВГ_нг или его аналоги. Например, импортный «NYM». Качество высокое, но и стоимость соответствующая. Среди отечественных образцов, пригодных для монтажа в деревянном доме электропроводки, как подсказку можно указать продукцию ПРКА (ПРКС), РКГМ, ПАЛ.

Такие изделия характеризуются повышенной термостойкостью. Что это значит? Даже при чрезмерном нагреве жил не произойдет повышения температуры изоляции электропроводки и ее разрушения.

Есть еще одна особенность проводки в деревянном доме, которая касается материала жил. Для монтажа в подобных строениях – только медные. Кабеля с алюминиевыми внутри здания не используются.

3. Сквозные проходы. При составлении схемы электропроводки неизбежно придется заводить кабеля в различные комнаты. При этом прокладывать их и через потолки, стены. В соответствии с ПЭУ, в деревянных домах проводка закладывается в трубы, причем металлические. В некоторых «интернетовских» инструкциях говорится, что пластиковые (в том числе, и «гофра») даже лучше. Это неверно, так как в данном случае акцент делается на качестве их изоляции и всей проводки. При этом не учитывается тот факт, что строения подвержены усадке. Исходя из этого, электропроводка в местах сквозных проходов монтируется в жесткую трубу.

Некоторые инструкции по обустройству проводки на это не указывают. Труба не должна быть пустой! Перед тем, как через нее протягивать электропроводку, внутри размещаются специальные вставки из фарфора. Они называются по-разному, например, воронки, втулки и в продаже имеются.

4. Прокладка проводки в помещениях. Если речь идет о кабеле, который проходит «транзитом» и предназначен для расключения в другой комнате, то трубу, в которую он заложен, целесообразно проложить под полом. Такая электропроводка бросаться в глаза не будет. Например, отдельный кабель для подключения духового шкафа, котла – то есть достаточно мощных бытовых приборов. Для них всегда нужна дополнительная линия проводки.

Следует учитывать ремонтопригодность. Если схема электропроводки составлена так, что трасса изобилует изгибами, поворотами, как потом вытянуть кабель? Например, при его пробое, обрыве? Проводя проводку в трубе под полом, это принимается в расчет.

Другое дело, когда приходится разводить «нитки» по помещению – к выключателям, розеткам, люстрам и так далее. Если электропроводка размещается скрытным методом, то все кабеля закладываются в гофру, но опять-таки – металлическую. Для открытого способа используются пластиковые изделия, которые называют кабель-каналами или коробами.

5. Контур заземления. Занимаясь монтажом электропроводки в частном доме, этим нередко пренебрегают, хотя самому это сделать несложно. Но применительно к строениям из древесины устройство молниеотвода и заземляющего контура – обязательное условие. Как все правильно выполнить своими руками, по какой схеме – разговор особый. Это объемный вопрос, который требует более предметного рассмотрения.

На заметку! К нему должны подключаться не только бытовые приборы. Трубы, в которых проложена электропроводка, также должны заземляться.

6. Устройства безопасности. Проводка в доме монтируется по различным схемам. Естественно, что по комнатам могут прокладываться отдельные ее «нитки». Делая все своими руками, нужно учесть такую особенность. На каждой линии электропроводки обязательно устанавливаются автомат защиты и УЗО. Возможно, в каком-то помещении несколько штук и не понадобится, если в нем подключается всего, например, пара лампочек. Но на вводе проводки в комнату оба аппарата следует ставить.

При недостатке опыта люди не понимают отличие между АЗ и УЗО. Как следствие, при самостоятельном монтаже электропроводки ограничиваются, как правило, установкой лишь автомата. Это разные приборы, и в линии они выполняют каждый свою функцию. При прокладке «ниток» проводки необходимо ставить оба устройства.

Основные этапы

Рекомендации по электропроводке уже изложены. Остается рассмотреть некоторые нюансы работы.

1. Составление схемы.

На плане строения отмечаются все трассы проводки, места установки щитков, коробок распределительных, розеток, выключателей и тому подобное.

• Приборы освещения и розетки подключаются на отдельные линии.
• Для каждого мощного аппарата прокладывается индивидуальная «нитка» проводки.
• Все розетки рассчитаны на различную силу тока. Поэтому и приобретать их для монтажа электропроводки нужно не «оптом», а исходя из пригодности к установке в конкретном месте.

2. Расчет мощностей и номиналов.

• Устройства защиты.

Предел срабатывания автомата должен выбираться исходя из того, что он должен расключать цепь при превышении допустимой нагрузки в проводке примерно в 1,5 раза. При монтаже своими руками нередко ставятся «мощные» автоматы, объяснение – получится надежнее. Этого делать не следует, так как при замыкании проводки или подключенного аппарата устройство может «не почувствовать» и не сработать. Для проводки, которая предназначена для освещения, достаточно АЗ на 16А. В цепь, в которую включаются бытовые приборы, порядка 25-35А. Если они отличаются повышенной мощностью (к примеру, варочная панель), то до 40А.

При расчете характеристик электропроводки и устройств защиты необходимо ориентироваться на паспорта всех изделий, которые включаются в линию. Там указаны и потребляемые токи, и эл/мощности. Общая величина определяется сложением численных выражений параметров.

О том, что учесть при расчете, уже сказано. Но это на «день сегодняшний». А что делать, если в дальнейшем будет приобретен еще какой-либо бытовой прибор и установлен в этой комнате? Перекладывать электропроводку? Это нужно предусмотреть и выбирать «квадратуру» жил с некоторым запасом, на перспективу.

3. Особенности монтажа проводки.

Это в первую очередь касается «сырых» комнат – кухня, ванная, туалетная и ряд других. Электропроводка должна быть максимально защищена от внешних факторов.

Алгоритм действий:

Необходимо произвести разметку помещений, наметить, как будет прокладываться проводка. Возможно, где-то придется сверлить, где-то – выпиливать. В результате поверхности должны быть готовы к креплению коммуникаций и устройств (например, розеток, распредкоробок).

• Установка вспомогательных элементов.

Крепятся все изделия, которые необходимы для монтажа электропроводки и ее расключения (короба, выключатели и тому подобное).

• Прокладка кабелей.

На этом же этапе делается и их разделка. Рекомендуется каждую жилу оставлять с некоторым запасом – примерно 25 см. Излишки в тот же короб спрятать несложно. А вот если не хватит по длине (бывает довольно часто), то на этом участке электропроводку придется менять.

То, что по схеме – понятно, но вот как? Способов немало – скрутка, спайка. Эти наиболее распространены при самостоятельном монтаже. Но с точки зрения ремонтопригодности вряд ли целесообразно скреплять провода именно так. На любом участке несложно «упрятать» клеммный соединитель, тем более что он малогабаритный и много места не занимает – поместится даже к коробке или кабель-канале (если придется сращивать «нитки»).

В принципе, зная все нюансы, монтаж можно провести своими силами. Но по вопросу производства необходимых расчетов для электропроводки желательно обратиться к профессионалу. С «деревом» шутить не стоит.

Дата: 9 сентября 2015

Советы по подключению бревенчатого дома

Прокладка электрических проводов в бревенчатом доме сильно отличается от прокладки их в доме с традиционным каркасом. Ключ к электромонтажу бревенчатого дома – это тщательно спланировать расположение всех розеток, выключателей и светильников. Оттуда вы должны определить, как вы проведете провода к этим местам, используя стратегию предварительного сверления и предварительной разводки во время процесса сборки бревенчатой ​​стены.Вот несколько советов.

Подключение к бревенчатому дому

Поскольку бревенчатые стены прочные, проводка для розеток, выключателей и освещения часто проходит ниже уровня пола и проводится через каналы, просверленные во время строительства. Вот тут-то и приходит на помощь планирование.

Необходимо заранее проконсультироваться с лицензированным электриком, чтобы разработать план расположения внешних настенных электрических коробок. Этот человек должен знать правила минимального расстояния между розетками. Перед началом строительства бревна на полу следует четко обозначить место, где именно будет происходить это сверление.

Бригада по строительству бревенчатого дома (или имеющий лицензию электрик) должна быть готова к вертикальному бурению каждого ряда бревен по мере их укладки в штабель.Это создаст желоб, через который можно будет пропустить провода внутри бревенчатых стен. Мы предлагаем использовать сверло диаметром 1 дюйм, чтобы оставить достаточно места для прокладки проводов. Провода можно протянуть сквозь стены во время или после строительства. Отводы можно прорезать в стене бревна с помощью кольцевой пилы или сабельной пилы.

Эту стратегию также можно использовать для подключения проводов к выключателям и светильников, прикрепленных к бревенчатым стенам. Для освещения и выключателей возле наружных дверей также обычно проводят провода вдоль дверных косяков и просверливают их сбоку к распределительной коробке.Позже этот провод закрывается аккуратно установленной дверной коробкой.

Проводка 2-го этажа

Поскольку на второй этаж будет проложено много проводов, предварительно просверливать для них бревенчатые стены непрактично и нет необходимости. Вместо этого выберите полую внутреннюю стену, которая соединяется с внешней стороной, и используйте эту стену для вывода всех необходимых проводов. После того, как провода подведены на второй этаж, их можно провести вдоль плинтуса, чтобы добраться до розеток наверху.

Электромонтаж деревянной кровельной системы

Когда используются бревенчатые и деревянные кровельные системы, бревенчатые крыши домов обычно изолируются во время процесса каркаса. Это затрудняет скрытие проводов внутри крыши после ее завершения. Из-за этого провода, идущие к потолочным вентиляторам, осветительным приборам и датчикам дыма, должны быть установлены до завершения кровли.Для этих участков лучше всего прикрепить провода к верхней части настила крыши до того, как будет установлена ​​изоляция. Опять же, вы должны спланировать расположение любых креплений, прикрепленных к крыше, чтобы гарантировать, что провода упадут в нужном месте.

Наконец, всегда имейте в виду, что грубая электромонтажная работа в бревенчатом доме на этапе создания каркаса подчиняется тем же правилам, что и другие электромонтажные работы. Это означает, что работа должна выполняться лицензированным электриком и проверяться местным должностным лицом.

6 советов по устройству электропроводки в деревянном доме

Содержимое

1. №1.Требования к электромонтажу в деревянном доме
2. №2. Скрытая проводка в деревянном доме
3. №3. Открытая проводка в деревянном доме
4. №4. Создание электрической схемы
5. №5. Разводка до дома
6. №6. Кабельная разводка по комнатам

• Обрыв проводки в кабельных каналах
• Внутренняя проводка в металлической трубе
• Подключение провода

.

В наши дни деревянные дома – это уже норма. Все хотят жить в экологически чистом доме, но современный человек не желает отказываться от современных удобств.Речь идет об освещении, использовании бытовой техники, компьютеров и т. Д. Все это будет возможно только в том случае, если внутри дома проложить электрические провода, установить выключатели и розетки, распределительные щиты. Когда речь идет о деревянном доме, который легко воспламеняется и горит, к монтажу электропроводки предъявляются особые требования, соблюдение которых является гарантией безопасности для всех жильцов. Разберемся, как правильно провести электропроводку в деревянном доме и что необходимо учитывать.Материал поможет оценить свои силы и определить, можно ли выполнить все работы самостоятельно, либо придется обратиться за помощью к профессионалу.

№1. Требования к электромонтажу в деревянном доме

Дерево относится к тем материалам, которые легко загораются и хорошо горят. Деревянный дом легко может загореться от нормального замыкания в электрической цепи, поэтому процесс монтажа проводки ведется с целью минимизировать вероятность короткого замыкания, а в случае его возникновения – минимизировать последствия. Электропроводка в деревянном доме соответствует таким требованиям :

• Используйте только медные проводники во взрывонепроницаемом корпусе;
• изоляция проводов из негорючего материала;
• выполнить правильный расчет сечения электрического кабеля, чтобы токовая нагрузка не превышала его возможностей;
• лучше использовать открытую проводку;
• скрытая проводка должна быть в металлической трубе – использовать металлический шланг и даже гофру ПВХ с эффектом самозатухания не рекомендуется;
• в щите обязательно должны быть УЗО и автоматический выключатель;
• лучше использовать качественные материалы от проверенных производителей, так как экономия, связанная с покупкой дешевой китайской продукции, может создать большие проблемы.

№2. Скрытая проводка в деревянном доме

Электромонтаж в деревянных домах может осуществляться двумя способами:

Скрытая проводка в деревянном доме сложнее и сопряжена с большими рисками. Такую работу лучше доверить профессионалам. Внутренняя разводка устраивается при отделке деревянных стен дома отделочным материалом, например вагонкой или гипсокартоном. В этом случае провода кладут между основной стеной и подкладочным слоем.Естественно, нельзя оставлять без защиты провода – их нужно прятать в металлическую трубку. Многие мастера ошибаются и используют для этой цели пластиковые шланги, гофрированный ПВХ или металлический шланг. Это невозможно сделать по ряду причин:

.

• Нет гарантии, что изоляция кабеля не будет нарушена и не будет короткого замыкания, а стенки коробов и труб не выдержат такой нагрузки. Результат – пожар. Изоляция может быть нарушена не только из-за ошибок при установке, но и в результате брака продукции, неправильного хранения и транспортировки.Микротрещины в изоляции большинство измерительных приборов не фиксируются, и со временем под действием постоянных нагрузок изоляция становится все более слабой;
Пластиковая гофра
• и короб – слабая преграда для грызунов, которые легко могут ее повредить, задевая провода;
№
• для прокладки скрытой проводки в деревянных стенах подготовлены пустоты, и со временем он имеет свойство накапливать древесную пыль, для воспламенения которой достаточно небольшой искры.Локализовать такой очаг пожара проблематично.

Поэтому скрытую электропроводку в деревянном доме необходимо монтировать с помощью металлических труб . Они способны обеспечить надежную защиту от коротких замыканий, но при этом должны выполняться ряд условий:

• Такие трубы внутри и снаружи должны иметь антикоррозионный слой;
• Трубы лучше монтировать под небольшим уклоном, чтобы конденсат мог свободно стекать;
• трубы должны быть подключены к контуру заземления;
• острых кромок, образующихся при резке труб, могут повредить проволоку, на них нужно надевать пластиковые втулки;
• соединение труб должно быть герметичным;
• в стенах нужно вырезать каналы.

Оптимальный вариант – медные трубы, но стоить он будет недорого.

Нормы безопасности не нарушают вариант с с использованием гипса , хотя, на первый взгляд, он кажется не совсем уместным. Для обеспечения надлежащей защиты кабель со всех сторон должен быть окружен слоем штукатурки толщиной не менее 10 мм, но для обеспечения возможности замены кабеля его необходимо поместить в металлический шланг. На самом деле оказывается, что заменить кабель очень сложно, и штукатурка со временем под воздействием «дыхания» дерева начинает трескаться.

№3. Открытая проводка в деревянном доме

.

Прокладывать электрические провода внутри деревянных стен не только очень опасно, но и технически сложно. Если способ открытый, владелец может в любой момент исправить проблему, так как доступ к проводам всегда открыт, поэтому такой вариант крепления стал более популярным. Из недостатков называют только неэстетичным из-за заметности проводов, но сегодня с этим минусом можно справиться.

Для наружной прокладки проводки в деревянных домах использовать:

• кабельных каналов, или ящиков электрооборудования .Это самый удобный и популярный способ. Такие каналы относительно просто крепятся к деревянной поверхности, и при правильном выборе цвета они будут минимально заметны. Производители выпускают коробки с цветом и рисунком для разных пород дерева. С точки зрения эстетики, стоимости и удобства доступа к проводам – ​​лучший вариант, но правильно рассчитать количество необходимых элементов, поворотов, углов и заглушек не всегда просто;
• Плинтус электрический – самый современный вариант, позволяющий добиться максимально эстетичного результата.В нем предусмотрены фиксаторы вен;
• ролики для изоляции . Это небольшие керамические элементы, которые крепятся на поверхности и удерживают проводку. Все провода будут на виду, поэтому с точки зрения эстетики вариант не самый лучший, но позволяет создать интерьер в стиле ретро. Такой способ монтажа обычно используется в домах, построенных из оцилиндрованного бревна;
• специальные скобы . Это самый дешевый и простой вариант, но внешне он не особо выглядит;
• Металлический шланг Применяется для открытой прокладки электропроводки только в нежилых домах, так как помещение становится похожим на производственное.Гофра, как ни старайся, идеально не ляжет, провиснет, а тем более пылится.

№4. Создание схемы подключения

Монтаж электропроводки в деревянном доме начинается с создания схемы, которая согласовывается с Госэнергонадзором. Для этого требуется Чтобы указать места, где будут расположены все розетки, выключатели, а также плата и счетчик . На схеме также показано расположение будущего расположения кабеля с указанием расстояния от пола, потолка, оконных и дверных проемов.За основу лучше взять план дома, где указаны точные параметры всех комнат.

Чтобы правильно нарисовать диаграмму, соблюдайте следующие правила:

• Заранее необходимо продумать расположение крупной бытовой техники, а также схему освещения. Это устранит проблему с расширениями в будущем;
• определить максимальную мощность инструментов;
• образуют группы подключения. Правила диктуют положение в каждой комнате двух ответвлений разводки: одна для розеток, вторая для освещения.В отдельную группу выделено каждое мощное устройство (стиральная машина, бойлер и т. Д.) – для них необходимо проложить отдельный кабель. Освещение прилегающей территории – это еще одна группа, но часто ее подключают к отдельному автомату, чтобы можно было включить свет, когда никого нет дома. Для каждой группы учитывается максимальная нагрузка;
• Розетки могут быть расположены на любой высоте. Главное, чтобы ими было удобно пользоваться, поэтому учитывайте тип и количество электроприборов;
Выключатели
• , как правило, располагаются на высоте 80 или 150 см.Желательно, чтобы все были на одной высоте;
• распределительный щит устанавливается на высоте 150 см так, чтобы до него не дотянулись маленькие дети;
• Проводка может проходить только вертикально и горизонтально, вращаться под прямым углом.

Когда схема согласована и выделена необходимая мощность, можно двигаться дальше.

№5. Разводка до дома

Провести силовой кабель в дом можно двумя способами:

Подземная установка – это более надежная и современная технология, но и сложнее в реализации.Его оправдано использовать при строительстве нового дома. Под землей трос испытывает гораздо меньшую нагрузку, чем тот, что висит в воздухе, и служит дольше: он не сломается от ветра и не упадет на него деревом. К тому же дом, вокруг которого не свисают провода, намного лучше смотрится. Установка сложная, трудоемкая и дорогая. Необходимо будет выкопать траншею глубиной не менее 80 см, вход в дом осуществляется путем установки металлических кожухов из толстостенных труб. Используется силовой медный провод.

Воздушная установка Стоимость будет дешевле и потратится быстрее, но будьте готовы в случае сильной непогоды остаться без электричества. Такие работы возможны, если расстояние до объекта не более 25 м – иначе нужно будет поставить дополнительную опору, а это деньги. Для подключения используется самонесущий изолированный провод с оболочкой из сшитого полиэтилена, сечение и количество жил зависит от мощности подключения.

Внутри дома алюминиевая разводка не заводится – используется только медь, поэтому от точки подключения до вводного распределительного щита используется кабель ВВГнг. Для подключения используются герметичные хомуты, а кабель ВВГГ по правилам должен быть заключен в металлическую гильзу из толстостенной трубы. В этом же рукаве кабель ведет к распределительному щиту, если последний не проводится на улице или не находится у входа в дом.

Щиток устанавливается в безопасном месте, обеспечивая свободный доступ к нему.В распределительном щите монтируются автоматические выключатели и УЗО.

№6. Кабельная разводка по комнатам

Сечение кабелей разводки зависит от того, какая нагрузка на них будет возложена. Это предмет серьезных расчетов, но также можно использовать таблицы, в которых уже рассчитано сечение проводов в зависимости от силы тока, мощности и напряжения.

Обрыв проводки в кабельных каналах

Перед началом работы лучше всего разметить места будущего расположения розеток , и выключателей .В целях безопасности и эстетики в деревянном доме лучше всего проводить открытую проводку в кабельных каналах. Изготовлены из самозатухающего пластика, представляют собой коробку с защелкой, размер и цвет могут отличаться. Процесс прокладки электропроводки в данном случае выглядит следующим образом:

• выбрать кабельный канал, соответствующий количеству жил и их сечению;
• снимите крышку и прикрепите коробку швеллера к поверхности саморезами;
• в местах подключения кабелей поставить распределительные коробки;
• основание розеток и выключателей (используются только те, которые используются для внешней проводки), закрепленные в специально отведенных местах;
№
• кабель проложен в канале, закрытом крышкой;
• Концы кабелей соединены в распределительных коробках.Подключите кабель к розеткам, выключателям и торговым автоматам.

Внутренняя проводка в металлической трубе

Если вы решили смонтировать скрытую проводку в деревянном доме, то порядок действий будет таким:

• подготовка кожуха и установка открытых распределительных коробок, они должны быть в свободном доступе даже после облицовки стен;
• Проход электропроводки через стены делают с помощью металлических труб, которые называются проходными гильзами.В стене сначала подготовьте отверстие необходимого диаметра, затем вставьте втулку, по краям она должна иметь пластиковую втулку. Под розетки и выключатели вкладываются специальные металлические рукава;
• диаметр трубы выбирается таким, чтобы после прокладки всех кабелей в ней оставалось 60% свободного пространства. Предпочтение отдается медным трубам, которые хорошо гнутся и легко режутся. Концы труб после резки хорошо отшлифованы или снабжены пластиковыми ободками. К деревянной поверхности трубы крепятся хомутами, к металлическим гильзам – за счет развальцовки трубы внутри гильзы;
• протянуть кабель через трубу и проверить изоляцию;
• подключение кабелей в распределительных коробках и подключение к розеткам, выключателям.

Подключение провода

В распределительных коробках проводов можно подключить одним из следующих способов:

.

• пересечение . Это специальные изолирующие заглушки, которые позволяют соединить между собой два предварительно зачищенных на 2-3 см и скрученных провода. Кепки очень просто одевать и стоят недорого;
• виляет не менее простой, но более надежный. Выбирается вилянка с соответствующим количеством отверстий для проводов, в них вставляются кабели до щелчка;
• опрессовка – один из самых современных методов, но потребуется специальное оборудование;
• дедовский метод скручивания с последующей изоляцией изолентой в деревянном доме лучше не пользоваться.

Осталось только установить розетки и выключатели. Для деревянного дома лучше всего подходит фурнитура, сделанная для дерева, но это не обязательно. Далее следуют работы по подключению всех групп проводов к заслонке, установке счетчика, УЗО и автоматов.

Также нужно заземление . Для этого вокруг дома выкопайте яму в виде равностороннего треугольника со стороной 1 м. Глубина не менее 30 см. В вершины треугольника вбивается металлический уголок или штифт длиной 3 м, между собой они соединяются уголком длиной 1 м с помощью сварки.В одном углу проделайте отверстие и закрепите в нем заземляющий провод болтом и гайкой, его вывод к распределительному щиту и подключите к заземляющей шине, к нему также подключите провода заземляющих проводов.

После завершения всех монтажных работ вызываются специалисты электролаборатории для проведения всех необходимых испытаний и выдачи протокола, подтверждающего правильность проводки и ее безопасность. Электросхему рекомендуется наклеить на внутреннюю поверхность откидной двери – так будет намного удобнее сориентироваться при аварии.

Выполнять все работы по устройству электропроводки в деревянном доме необходимо только при наличии соответствующих знаний и опыта. При малейших сомнениях лучше вызвать специалистов – от качества и правильности выполнения всех этапов работ зависит безопасность дома и его обитателей.

По материалам сайта: www.cottedge.com

.

Теги: Электричество

.

Каким образом завершается электричество в доме из деревянных блоков?

Помимо вопроса «Какова стоимость строительства», те, кто знаком с процессом Timber Block, спросят: «Как выполняется электрическая проводка в доме Timber Block?» Фактически, это входит в пятерку самых часто задаваемых вопросов, которые мы получаем ежедневно.

Вот ваш ответ:

Все электромонтажные работы выполняются прямо на строительной площадке, а не заранее, как во многих других домах традиционной постройки. Подробнее о преимуществах деревянных блоков см. Ниже.

Настенные розетки: Отверстие просверливается вертикально в нижней части стеновых секций непосредственно перед их установкой на место.

Затем цепи проходят через балки / фермы пола и втыкаются в стену.

Затем ваш строитель просверлит и вырежет прямоугольник в деревянной стене для электрического блока.

Выключатели и осветительные приборы : Между секциями стены можно провести линию.

В целом интерьер остается таким же, как и у любой традиционной конструкции рамы 2х4.

Вот и все! Электромонтажные работы, как и весь процесс строительства, выполнять несложно. Еще одно преимущество строительства деревянного блока.

Подробнее о Timber Block Advantage

Timber Block гордится тем, что имеет команду ведущих экспертов отрасли, которые помогут вам на каждом этапе строительства дома.Это касается всего, что окружает строительство дома! Каждому клиенту назначается руководитель проекта Timber Block. Они могут помочь вам найти землю, получить ссуду на строительство, найти застройщика с хорошей репутацией и многое другое. Мы называем это «Строительный консьерж-сервис». Обслуживание клиентов всегда было нашим приоритетом номер один, и мы планируем и дальше оставаться таким!

Дома из деревянных блоков построены по системе. На нашем заводе дерево режется, шлифуется и окрашивается. Стены подвергаются давлению в тысячи фунтов и закрепляются через каждые 2 фута.Окна и двери вырезаны и защищены, дом доставляется панелями прямо на ваш участок. Наши дома построены с использованием экологически чистых технологий, обладают высокой энергоэффективностью, строятся быстрее, чем большинство из них, и, хотя дом построен из дерева, он никогда не осядет и не усадится.

У нас есть обширная линейка планов этажей четырех серий, каждая из которых может быть изменена. Мы также делаем полный заказ.

Вот пример того, как быстро поднимаются стены дома из деревянных блоков…

Приглашаем вас загрузить бесплатную статью о преимуществах Timber Block. Нажмите ниже, чтобы получить это сейчас!

Чтобы узнать о нас больше или посетить нас лично, свяжитесь с нами ниже!

Какая система электропроводки в доме лучше всего подходит для вашего дома?

Процесс подключения различных аксессуаров к равномерно распределяет электроэнергию от поставщика к нескольким бытовым приборам и оборудованию, таким как кондиционер, компьютеры, телевизоры, диспенсер для воды, называется домашней электропроводкой.Эта система питает свет и электрические устройства в доме, облегчая людям жизнь с комфортом. Без этой системы люди не смогли бы включать телевизоры или заряжать свои мобильные устройства. Следовательно, это важный процесс, который постоянно происходит в стенах наших домов.

Вот типы домашней электропроводки, которые можно встретить в домашнем хозяйстве:

Шип для проводов

Первый тип электропроводки – это проводка с зажимами, которую в наши дни обычно не встретишь.Почему? Потому что это считается временной системой электропроводки, состоящей из обычных проводов с изоляцией из VIR или ПВХ, которые могут быть скомпонованы или сплетены. Внутри дома они крепятся к стенам с помощью фарфоровых планок из пластика, паза или дерева. Поскольку они временные, они не самый подходящий вид домашней электропроводки для жилых помещений.

Электропроводка обсадных труб и колпачков

Второй вид электропроводки, применяемый в домашних хозяйствах, – это кожух и заглушка.Это часто использовалось в прошлом, поскольку это были самые популярные варианты для домашних хозяйств . Однако с появлением систем кабелепровода и экранированной проводки они больше не используются в современном доме. Эта система содержит VIR, PVC и другие одобренные изолированные кабели. Для размещения проводов они заключены в деревянные кожухи. Оболочка разрезается по длине, чтобы обеспечить достаточную длину кабелей.

Проводка планки

Третий тип электропроводки – это Batten Wiring , который состоит либо из одного электрического провода, либо из группы проводов, проложенных над деревянной обрешеткой.Они скреплены латунным зажимом. Для горизонтальных прокладок расстояние между проводами должно составлять 10 см. С другой стороны, для вертикальных трасс их нужно располагать с интервалом 15 см.

Проводка в свинцовой оболочке

Четвертая электропроводка в этом списке относится к проводке в свинцовой оболочке. В нем используются проводники, изолированные с помощью VIR. Кроме того, они покрыты внешней оболочкой из свинцово-алюминиевого сплава, состоящего на 95% из свинца. Соответственно, с помощью металлической оболочки кабели защищены от любых повреждений, включая атмосферную коррозию, влажность и механические проблемы.

Кабельная проводка

В зависимости от установки труб существует два типа кабельной проводки:

Поверхностная проводка кабелепровода

Поверхностная проводка из кабелепровода – это когда трубы из ПВХ или GI устанавливаются на стены или крышу, четко видимые на поверхности. Затем трубы прикрепляются к стенам с помощью ремня с двумя отверстиями и базового зажима, установленного на одинаковом расстоянии.Наконец, вы можете найти электрические провода, проложенные внутри трубопроводов.

Скрытая проводка кабелепровода

Это называется скрытой разводкой кабелепровода, потому что кабелепроводы скрыты внутри точеных кирпичных стен или пазов стен. Как и в случае с предыдущим типом кабельной разводки, электрические провода прокладываются внутри кабелепровода. Поскольку они не видны невооруженным глазом и люди могут украшать их, этот тип проводки является более популярным вариантом.

Каковы преимущества и недостатки системы скрытой проводки?

Преимущества по сравнению с системой скрытой проводки обеспечивают безопасность электрических проводов, поскольку доказано, что она остается защищенной от внешних факторов, таких как влажность и химические воздействия.Людям не нужно беспокоиться о риске поражения электрическим током, поскольку провода хорошо спрятаны. Кроме того, отсутствует риск износа, утомления или любого связанного с огнем повреждения изоляции кабеля.

Однако у системы скрытой проводки есть некоторые недостатки. Это дороже, и изменить положение переключателей может быть очень сложно. А поскольку он скрыт, вы не сможете найти никаких дефектов, пока не будет нанесен ущерб.

В конце концов, вы должны убедиться, что проводка внутри вашего дома сделана правильно и поддерживается в хорошем состоянии. При прокладке проводов и кабелей помните о возможном повреждении внешних факторов.

Однако с помощью D&F Liquidators Inc. вы можете решить, какая домашняя электропроводка лучше всего подходит для вашего дома! Просто позвоните нам, и мы предложим вам полный список наших переводов и цены на них. Наша опытная команда по обслуживанию героев также будет рядом с вами на каждом этапе вашего пути.

Как осмотреть собственный дом, часть 5: Электрооборудование

Для этой мега-серии домашних проверок, проводимых своими руками, я начал с проверки почти всего, что находится снаружи дома.Я покрыл крыши, дымоходы, водоотведение, сайдинг и все остальное между ними. Сегодня я расскажу об электричестве. Существует невероятное количество вещей, которые можно охватить этой темой, и многие из них требуют больших объяснений. Вместо того, чтобы пытаться охватить все это, чего я не мог сделать, я расскажу о вещах, которые требуют наименьшего количества объяснений и оказывают наибольшее влияние на безопасность.

Воздушные провода

Если в вашем доме есть воздушные провода для подачи питания, убедитесь, что ветви деревьев не трутся о провода.Домовладелец несет ответственность за поддержание в хорошем состоянии деревьев на участке, которые могут мешать воздушным проводам, идущим от опоры к дому.

Также внимательно посмотрите на точку соединения между воздушными проводами прямо перед тем, как они исчезнут в топе мачты. Один провод – нейтральный провод; Этот провод может быть оголенным, это нормально, но два других провода не должны иметь оголенных контактов. Если они есть, то это серьезная опасность поражения электрическим током или поражения электрическим током, которые должны быть устранены коммунальной компанией.На фото ниже показан пример оголенного наконечника на одном из горячих проводов. Коснитесь этого предмета алюминиевой лестницей, рейкой для крыши или чем-то подобным, и он погаснет для

Для получения дополнительных примеров открытых проводников в этом месте и для более подробного обсуждения этих проблем щелкните здесь: Ветви деревьев, Открытые линии электропередач: кто что исправляет

Розетки

Чтобы проверить розетки (или розетки) у себя дома, купите себе тестер розеток.Они продаются во всех магазинах товаров для дома и хозяйственных магазинах по цене около 5 долларов или немного больше, если тестер поставляется с тестером GFCI. Тестер GFCI значительно упрощает проверку того, что выходы, не относящиеся к GFCI, в вашем доме защищены GFCI, но это недопустимый способ проверки выходов GFCI. Подробнее по этой теме ниже.

Итак, теперь, когда у вас есть тестер, проверьте все розетки в вашем доме. Световые коды, отображаемые тестером, сообщат вам, правильно ли подключена розетка, или в чем проблема, если розетка не подключена должным образом.

Примечание: эти типы тестеров не идентифицируют все потенциальные проблемы с проводкой, такие как ложное заземление или розетка с обратной полярностью и открытым заземлением, но они, вероятно, выявят около 99% существующих проблем. .

Вот возможные показания, которые даст вам тестер розеток:

• Открытое заземление – чаще описывается как незаземленная трехконтактная розетка. Щелкните эту ссылку, чтобы получить информацию о том, как исправить незаземленную трехконтактную розетку.Это состояние, которое должен устранить электрик.
• Открытая нейтраль – это очень необычный дефект; это означает, что в розетке есть питание, но все, что подключено к розетке, работать не будет. Время от времени это происходит из-за переключаемого нейтрального провода.
• Open Hot – на выходе нет «горячего» провода… или есть горячий провод и нет нейтрали и заземления. Что бы ни было подключено к розетке, работать не будет. Иногда это может быть результатом того, что розетка выключена, а выключатель просто выключен, но во многих случаях это просто означает, что розетка не работает.
• Hot / GRD Rev – Это чрезвычайно пугающее состояние, с которым я даже не сталкивался. Подключение инструмента с помощью трехконтактного шнура мгновенно возбудит подачу напряжения на корпус инструмента, что приведет к опасности поражения электрическим током. Если вы обнаружите это состояние на выходе GFCI, нажмите кнопку «тест», а затем кнопку «сброс» на выходе и проверьте его снова. Розетки GFCI иногда дают забавные неверные показания.
• Hot / Neu Rev – чаще называют обратной полярностью.Щелкните эту ссылку для получения информации об обратной полярности. Это опасность поражения электрическим током, которую должен устранить электрик.

Время от времени вы будете получать разные показания, например, загорятся все три лампочки или яркий средний свет и тусклый свет слева и справа. Эти показания указывают на проблемы, которые необходимо изучить специалисту-электрику.

Если есть незакрепленные розетки, ремонт обычно так же прост, как снятие крышки и затягивание винтов, удерживающих розетку на месте.

Проверьте все устройства GFCI в вашем доме, чтобы убедиться, что они работают, и замените их, если они не работают. Это то, что нужно делать каждый месяц … и я уверен, что каждый, кто читает этот блог, уже делает это, верно? Но на всякий случай вот небольшой видеоролик от Левитона, показывающий, как это сделать.

Также убедитесь, что есть защита от GFCI для розеток, где вы, скорее всего, получите удар током. Эти области включают ванные комнаты, гаражи, недостроенные подвалы, экстерьер и многие другие места у воды.Щелкните следующую ссылку, чтобы получить дополнительную информацию о тестировании выходов GFCI. Да, и если вы нажимаете кнопку тестирования, и розетка издает гудение, розетка вышла из строя и ее следует заменить.

Заглушки

Защитные пластины не только помогают предотвратить случайные удары, но и помогают сдерживать искрение или искрение, которые могут возникнуть в электрическом ящике, тем самым потенциально предотвращая возгорание. Пройдитесь по дому и убедитесь, что на всех розетках, переключателях и распределительных коробках установлены заглушки.Некоторые из наиболее распространенных мест отсутствия накладок – в недостроенных подвальных помещениях, за холодильниками, внутри кухонных шкафов и на потолках гаражей.

Хотя обычно это очень простой ремонт своими руками, на фото выше показана ситуация, когда исправить это не так просто; если крышка была установлена ​​над перфорированной доской, она оставила бы зазор между коробкой и крышкой, который мог бы позволить искрам выйти и потенциально вызвать пожар. Чтобы исправить эту ситуацию, на самом деле нужно немного отрезать перфорированную панель, чтобы можно было плотно прижать крышку к коробке, или установить удлинитель коробки.

Удлинители

Постоянно установленные приборы следует подключать непосредственно к их собственным розеткам, а не к удлинителям. Использование удлинителей увеличивает вероятность возгорания. Некоторые из наиболее распространенных мест, где можно найти удлинители, используемые вместо постоянной проводки, – это устройства для открывания гаражных ворот, смягчители воды и подвальное освещение.

Электропроводка

Провода без колпачков и неправильно заделанные концы представляют собой непосредственную опасность поражения электрическим током, с которой следует немедленно бороться.Всегда предполагайте, что эти провода находятся под напряжением.

Открытая разводка сращивания проводов представляет собой потенциальную опасность возгорания.

Деревянные ящики тоже не режут; сращивание проводов должно производиться в соответствующих электрических коробках.

Дефекты проводки, вероятно, лучше оставить для ремонта электрику.

Отверстия в коробках и электрических панелях

Неиспользуемые отверстия в электрических коробках и электрических панелях всегда должны быть закрыты. Эти отверстия создают потенциальную опасность поражения электрическим током, они могут неправильно сдерживать возгорание, которое может возникнуть внутри коробки, и могут пропускать нежелательных посетителей, таких как мыши.

Эти дефекты в значительной степени требуют ремонта, сделанного своими руками; для получения информации о том, как исправить эти проблемы, щелкните здесь: Missing Knockouts

Дымовая сигнализация

Убедитесь, что в вашем доме установлены дымовые извещатели в каждой спальне, дымовые извещатели установлены в местах общего пользования на каждом уровне, и убедитесь, что они правильно расположены; На схеме ниже показано, где должны быть установлены дымовые извещатели на стенах и потолке.

Ежемесячно проверяйте дымовые извещатели и ежегодно заменяйте батареи.

Заменить все дымовые извещатели старше 10 лет. Чтобы проверить дату, снимите дымовую сигнализацию и посмотрите на ее спину. Если вы не можете найти дату, предположите, что ей больше 10 лет, и замените ее.

Пожалуйста, убедитесь, что в вашем доме установлены фотоэлектрические датчики дыма. Если вы не знаете, какой у вас тип дымовых извещателей, я могу примерно гарантировать, что они , а не фотоэлектрические , поскольку я обнаружил, что подавляющее большинство дымовых извещателей таковыми не являются. Хотя фотоэлектрические дымовые извещатели не требуются, я считаю, что они должны быть, и считаю это важным вопросом безопасности жизни.Щелкните эту ссылку для получения дополнительной информации о важности фотоэлектрических дымовых извещателей: Фотоэлектрические дымовые извещатели.

Для получения дополнительных сведений и советов по безопасности дымовой сигнализации щелкните здесь: Четыре совета по безопасности дымовой сигнализации.

Сигнализация окиси углерода

Действующим стандартом безопасности является установка сигнализаторов CO в пределах 10 футов от каждой спальной комнаты. Раньше сигнализаторы CO действовали в течение пяти или семи лет, но теперь Kidde предлагает сигнализаторы CO, срок действия которых составляет 10 лет. Если сигнализациям CO в вашем доме больше 10 лет, их обязательно нужно заменить.Если им больше пяти лет… может быть.

На следующей неделе темой будет проверка сантехники домовладельцами.

Щелкните любую из ссылок ниже, чтобы просмотреть прошлые темы этой серии:

Автор: Рубен Зальцман , Structure Tech Home Inspections

С какой изоляцией провод соединяется в пару через дерево. Скрытая проводка в деревянном доме

Жилые дома из дерева – одни из самых древних архитектурных сооружений.Но сейчас, в наши дни, когда ассортимент строительных материалов поражает воображение человека, большинство счастливых обладателей загородной местности предпочитают использовать древесину, обладающую экологическими качествами и природной красотой, не уступающую ни одному отделочному материалу.

Да и среднестатистические жители городов, в собственности которых находится небольшой загородный участок, отдают предпочтение постройке простых построек из дерева. При этом, будь то деревянный сарай или двухэтажный коттедж, они обязательно снабжены источником питания.Поэтому очень важно понимать, как выполнить разводку и электропроводку в деревянном доме, чтобы ее использование не исчерпывало опасности для жизни человека и сохранности его имущества.

Требования к разводке в деревянных домах

Для начала, кто хочет заниматься автономным электричеством в деревянном доме, должен понимать, что знаний о том, как отличить нулевой провод от фазового аналога или подключить розетку с выключателем, недостаточно. .В первую очередь – это в связи с повышенными требованиями безопасности Использование электроприборов в деревянных домах.

Все работы лучше доверить квалифицированным электрикам. Но знать в основных правилах, как порвать проводку в деревянном доме, нужно каждому домовладельцу даже по той простой причине, что это позволит оценить работу специалистов. Итак, какие правила предъявляются к электромонтажу в деревянных жилых домах?

1. Важно полностью исключить или свести к минимуму возможность возгорания кабеля огня, чтобы предотвратить передачу открытого источника огня на деревянные части дома, когда происходит замыкание в электрической цепи.
2. Основные показатели и характеристики, используемые в кабельной разводке , должны точно соответствовать стандартам и правилам и иметь достаточный запас мощности, выдерживая пиковые нагрузки. Ни в коем случае не должно быть проявлений нагрева вводного провода или клеммного соединения.
3. Техническое состояние электропроводки Не должно допускать малейших рисков поражения жильцов дома или животных поражением электрическим током.

Вопрос об эстетической составляющей в условиях деревянного дома должен отойти на второй план.На сегодняшний день существует множество вариантов решения этой проблемы. Но ни в коем случае нельзя пренебрегать правилами безопасности по улучшению внешних характеристик конструкции. Такие действия могут привести к необратимым последствиям.

Особенности ввода электроэнергии в деревянный дом

Самая опасная районная электропроводка Рассмотрен ввод проводов через стену чердака из дерева. Среди народных умельцев бытует ошибочное мнение, что для надежного ввода кабеля в дом достаточно отрезка резинового шланга.Но использование такого материала не применимо Так как в состав резинового изделия входит сажа, представляющая собой углерод, который хорошо проводит ток.

Следовательно, в процессе старения резинового шланга, перемычек, передающих, может появиться электричество с достаточно высокими показателями сопротивления. Из-за этого на локальных участках происходит нагрев кабеля, что может привести к возгоранию сухой древесины.

Если основной целью владельца деревянного дома является полная реконструкция электропроводки и приведение последней в надлежащее состояние, то начинать модернизацию нужно с ввода электрического кабеля в здание.При этом специалистов считаются двумя основными методами. как сделать силовой кабель в деревянном доме:

1. Прокладка электрического кабеля под землей является наиболее надежной защитой, так как провода скрыты от воздействия внешних факторов. Но в стоимостном выражении этот вариант слишком дорог и подразумевает проведение земляных работ. По правилам прокладки подземной проводки глубина траншеи должна быть не менее 80 см.
2. Воздушная проводка, подразумевает работы на электрическом столбе, что без наличия необходимого допуска категорически запрещено.Это могут сделать только квалифицированные электрики.

Прокладку ЛЭП от высоковольтной опоры до деревянной конструкции следует выполнять из проводов сечением более 16 мм. Оптимальными являются самонесущие алюминиевые провода Изоляция удерживающего качества. Эксплуатационный ресурс такого кабеля должен составлять 25 и более.

Естественно, вход в такую ​​линию внутри помещения недопустим. При соблюдении установленных правил прокладка электропроводов с хитрыми деталями из алюминия к легковоспламеняющимся конструктивным элементам дома категорически запрещена.Поэтому в конструкции из дерева можно прокладывать только медные жилы.

Подключение электрического кабеля должно производиться снаружи дома. Для этого используются специальные усложнения, благодаря которым обеспечивает качественный контакт , который в дальнейшем не окисляется и не искрит. Участки электропроводки, проходящие через деревянные стены или перекрытия между этажами, необходимо заключать в металлические рукава. Благодаря этой дополнительной предосторожности достигаются следующие цели:

• электрический кабель будет защищен от механических повреждений, вызванных смещением конструкции дома из-за усадки или колебания грунта;
• металлический огнеупорный материал, который надежно защитит деревянную поверхность от возгорания в случае короткого замыкания, приводящего к перегреву и дальнейшей разводке;
• Электропроводка в труднодоступных и малоэтажных местах будет надежно защищена от мелких вредителей – крыс и мышей.

Если рассматривать толщину стенок трубы, то она регулируется действующими правилами. При необходимости порвать провода, сечение которых не превышает 4 мм, монтируется труба со стенками 2,8 мм, а в случае использования более мощного кабеля – толстостенная защита до 10 мм. мм. Это не позволит удлинить металлическую втулку с короткой застежкой. Это правило применимо ко всем участкам электропроводки в деревянном доме.

Прокладка проводов от входа в дом до электрического щита

Еще одним важным элементом электропроводки деревянных домов является интервал ввода в распределительный щит уличной электросети.Особой спецификой этого участка считается последний от перегрузок с применением автоматов. А учитывая, что он спарен на чердаке или в подсобном помещении, то опасность возгорания в случае короткого замыкания сильно возрастает. Так что рассчитывать на автомат защиты подстанции не стоит. Поэтому для решения проблемы используются два кардинальных метода.

1. Кабель по всей длине представляет собой трубу из металла, с параметрами, соответствующими установленным правилам.Но этот метод применим к длине до 3 м на коротких интервалах.
2. Более приемлемым считается установка автомата, помещенного в герметичный бокс, непосредственно перед выходом линии в деревянное помещение. Порог срабатывания такого устройства должен быть выше, чем у основного автомата, размещенного в распределительном устройстве.

Еще один вариант решения проблемы – размещение автоматов и электросчетчика на внешней стене Вне деревянного дома в отдельном защищенном боксе.Естественно, что этот вариант самый надежный, хотя и неудобный для владельцев жилья.

Монтаж распределительных щитов

Ввод электрического кабеля в деревянном доме без дополнительных ответвлений входит в распределительный щит, который состоит из следующих элементов:

• пластиковый или металлический ящик с местами для размещения прибора, контроль электричества расходные и автоматические защитные устройства;
• электрический счетчик с соответствующей пломбой;
• двухполюсный или трехполюсный автомат защиты основного вводного кабеля;
• машины защитные для внутренней электропроводки в деревянном доме;
• Очень удобно, если в отдельную зону выделить освещение гаража и двора, а также электроснабжение подсобных помещений.

Расчет мощности станка для каждой отдельной зоны выполняется индивидуально. Основное правило, которым руководствуется , предупреждает защиту при перегрузке На слабом участке бытовой электропроводки. При этом оптимально подобранный номинал обеспечивает максимальную безопасность. Не стоит увлекаться экономией при покупке оборудования системы распределения, так как от этого зависит безопасность людей.

Открытая проводка в деревянном доме

Если рассматривать способы разводки проводов в деревянном доме, то открытый вариант прокладки проводов можно отнести к наиболее безопасным.К тому же все такие работы обойдутся домовладельцу на порядок дешевле. Электрические кабели проложены на внутренних стенах и потолке помещения. Для эстетичного походного троса их можно заменить ретростилем или положить в декоративную коробку из пластика.

Электрический кабель отслаивается в самоочищающийся канал. В то же время в строительных магазинах можно найти товар, подходящий к общему стилю здания. Такой ящик популярен в срубах и постройках, обшитых глиной из дерева с гладкими поверхностями стен.

Использование кабелей в комбинезоне придаст электропроводке устаревший вид в ретро-стиле. Провода напоминают витые шнуры, прикрепленные к деревянной стене через керамический изолятор. Этот способ считается достаточно безопасным по той простой причине, что кабель имеет качественную двойную изоляцию и не контактирует напрямую с деревянными поверхностями. Плюс к этому такая проволока подчеркнет общий стиль конструкции.

Скрытая проводка в деревянном доме

Если рассматривать скрытую проводку в деревянном доме, то ее монтаж очень трудоемок и, при необходимости, модернизация или ремонт электрических кабелей делает процедуру дорогостоящей и неудобной.Но, несмотря на это, большинство владельцев деревянных загородных домов предпочитают именно скрытый способ прокладки электрических кабелей.

Домовладельцы деревянных построек не хотят портить внешний вид Дорожная отделка с распределительными щитами и проводами. Закладка скрытой проводки начинается еще на этапе проектирования здания. При этом в целях безопасности провода помещают в трубу из металла или оцинковки, которую необходимо окрасить. Для подъема кабеля к розетке или выключателю ставится специальное отверстие, защищенное от огня.

Монтаж электрических сетей в деревянных домах скрытым способом должен производиться только в соответствии с нормами и правилами ведения электромонтажных работ и с использованием специальных материалов для обеспечения защиты от пожара. Кабель, проходящий в перекрытиях дома , обязательно должен входить в металлическую втулку или трубу из негорючего пластика.

Также скрытым способом Электропроводка может быть размещена в заземленных металлических трубах. На бревенчатых постройках часто сидят, что необходимо учитывать, не допуская воздействия бревен на провода или металлические рукава.Для кабельной разводки используются специальные металлические гильзы. Но в связи с тем, что открытый и закрытый способы прокладки проводов в деревянном доме имеют свои достоинства и недостатки, то чаще всего их совмещают.

Особенности электроустановки

Изучив схему электропроводки в деревянном доме и проложив кабельные линии , можно переходить к установке электрораспределительных устройств – Розетки, лампы и выключатели. При этом крепление всех электрических узлов должно производиться только на заранее определенной металлической платформе, закрепленной на деревянной поверхности.Только благодаря металлической защите можно обеспечить должный уровень пожарной безопасности в деревянном доме. Это правило касается и распределительных коробок.

Проблема многих любителей самостоятельного ремонта при прокладке электропроводки – несоблюдение норм и требований пожарной безопасности в деревянных домах. Ни в коем случае нельзя использовать стандартные провода и электроприборы , т.к. это противоречит правилам техники безопасности.

Прокладку электропроводки в деревянных постройках следует производить только с учетом всех рекомендаций, что обеспечит долговечность и эффективность выполняемых работ, а также безопасность всех жителей дома.

XXI век – век синтетических материалов. Большинство вещей вокруг нас, здания, предметы домашнего обихода и даже наша еда созданы искусственно, вещества, обладающие множеством полезных качеств, кроме одного. Все они чужды человеческому организму. Нельзя говорить о прямом вреде человеку, но и не строить о существенной пользе.

В процессе эволюции человеческое тело, как одна из самых сложных систем, было сформировано в окружении природных материалов.Следовательно, он должен жить в естественной среде. Никто, естественно, Робинзона не поощряет. Но создайте собственный экологически чистый уголок в виде деревянного домика или коттеджа – оптимальный выход для организации своей жизни в соответствии с требованиями души и тела.

В этой статье мы рассмотрим, как его следует монтировать по всем нормам и правилам.

Но конструкции деревянных домов отличаются одним неприятным свойством – они горят. Каркас может начинаться с неправильно построенной печи или дымохода, но гораздо чаще это происходит в результате проблем с электропроводкой.Как бы ни хотелось человеку приблизиться к природе, без электричества в современном мире обойтись невозможно.

Времена, когда на керамические изоляторы, вбитые в стену, наматывалась какая-то толстая черная проволока, давно прошли. Современная электропроводка должна соответствовать определенным техническим параметрам, при этом быть незаметной и доступной для проведения профилактических, ремонтных и измерительных работ.

Чаще всего в сообщениях о пожарах в деревянных домах, где разрушается имущество, люди приседают и умирают, указывается причина возникновения пожара, он возник в результате короткого замыкания.Но редко упоминают, что причиной этого пресловутого «короткого замыкания» являются другие факторы, среди которых наиболее частыми являются безграмотный монтаж электропроводки в деревянном доме, желание сэкономить на важных узлах и деталях, элементарная халатность и нагар. Списать все на короткое замыкание намного проще. Технический срок, и прямая вина которого не предусмотрена.

От чего возникает короткое замыкание? Прежде всего, это проверка изоляции. Оно может появиться из-за механического повреждения внешнего слоя провода при закреплении линии в стене, перегрева сети из-за превышения допустимых нагрузок или других причин, вызванных человеческим фактором.Короткое замыкание сопровождается очень быстрым, почти мгновенным выбросом огромного количества тепловой энергии. При котором воспламеняются сами провода и часть изоляции.

Единственное, чему грозит такой процесс, – это срабатывание автоматических предохранителей и прекращение подачи электроэнергии в домашнюю сеть. Гораздо хуже, если в зоне повышенной температуры будут деревянные или пластиковые элементы конструкции дома. Пожар в этом случае неминуем.

Как правильно рассчитать и смонтировать внутреннюю скрытую проводку в деревянном доме, не рискуя неожиданными ситуациями? Для этого существует специальный документ – «Правила устройства электроустановок».Не относитесь к нему без внимания, как к очередной бюрократической выдумке. Как и в Военном Уставе, большинство правил безопасности написано кровью. Каждый лимит возник не только в результате расчетов инженеров, но и из-за конкретных аварий.

Одно из требований к таким работам – скрытая проводка в деревянном доме должна выполняться проводами, покрытыми негорючей изоляцией. Один из них – провода MAROD WGNG (A), LS, RKGM или NYM WGG.

Провода уложены внутри металлических трубчатых каналов, надежно соединенных между собой сваркой или болтовыми соединениями с электропроводностью.Трубчатый контур обязательно заземляют, чтобы избежать искрения или пробоя.

Применение гофрированных труб из пластика или металла в деревянных постройках не допускается, если они надежно не изолированы от контакта с горючими материалами слоем негорючих веществ низкой теплопроводности. Обработка негорючей пропиткой такой защиты нет, так как при высоких температурах электрическая дуга короткоживущего эффекта не оказывает.

Как нельзя делать проводку в деревянном доме

При установке электролитов в домах из дерева многие электрики, особенно непрофессиональные, допускают наиболее частую, а значит и самую опасную ошибку – провод прямо на деревянную конструкцию, а также покрывают трубопровод деревянными отделочными материалами.

Чрезмерные надежды на прочность изоляции проводов превращаются в пожар после нескольких лет эксплуатации. Внутри деревянных каналов происходит множество процессов, которые невозможно предусмотреть.

Перепады температур, изменение влажности, скопление пыли, деформация вызывают микротрещины изоляционных материалов даже самого высокого качества. При достаточно высоких нагрузках, например, когда во всех комнатах включено освещение, есть телевизор, холодильник и даже хлебопечка или мультиварка, возможен прорыв между параллельно идущими проводниками.Если их не отбить от деревянного основания, загорится проводка в деревянном доме – Пожар неминуем.

На что обратить внимание: При прокладке скрытой проводки в деревянном доме запрещается прокладывать кабель непосредственно на деревянных основаниях, а также выполнять прокладку с использованием гофрированных труб (гофры), металлоконструкций и пластиковых коробов. Это нарушение «правил устройства электроустановок» 7.1.38.

Использование пластиковых гладких или гофрированных труб опасно из-за возможности повреждения грызунами.Как показывает практика – современные мыши и крысы очень любят пользоваться изолированными проводами и трубами. Скопление древесной пыли в ящиках и каналах приводит к очень быстрому возгоранию и распространению огня по дому.

Опасность в том, что пламя распространяется внутри стен. Тушить его обычными пожарными практически невозможно, даже если он обнаружен на начальной стадии.

Монтаж электропроводки в деревянном доме Особенно при неаккуратном исполнении, часто сопровождающемся микроскопическими повреждениями изоляции, которые при нагревании могут вызвать замыкание.Температура дуги, возникающей при намотке проводов, достигает 5000 ° C.

Пластиковые ящики и гофрированные рукава такой температуры не выдерживают и не поджариваются, открывая доступ пламени к деревянным конструкциям. Даже при наличии специальных веществ дерево при таком нагреве легко воспламеняется.

Не защищают от столь высоких температур и стальные гофрированные рукава. Их стенки очень тонкие и не рассчитаны на такой высокий уровень нагрева. Одной из характеристик защитных каналов для прокладки электропроводки является способность к локализации – свойство выдерживать процесс короткого замыкания без горения в течение всего времени, необходимое для самовоздействия дуги.

Достаточным уровнем этого параметра обладают только стальные ящики и трубы. Это единственно возможные элементы для прокладки скрытых электрических сетей в деревянных домах.

Металлические трубы очень технологичны для устройства каналов кабельной проводки. Помимо возможности разрезания их на куски необходимой длины, их можно соединять разными способами: сваркой, пайкой, резьбовыми соединениями, тройниками и т.д. Устойчивость труб к коррозии можно повысить, покрасив их защитной краской.

Стоимость стальных труб сопоставима со стоимостью гофрированного рукава хорошего качества. Медные трубы несколько дороже, но они проще в установке и практически не подвержены атмосферным воздействиям.

Как выполнить монтаж скрытой проводки в деревянном доме

Существует множество способов установки скрытой проводки в деревянных домах, но верными являются лишь некоторые. Первое правило, которым нужно руководствоваться при проектировании и монтаже, – это максимальное соблюдение требований пожарной безопасности.

Скрытую проводку в деревянном доме следует прокладывать из негорючих материалов с возможностью локализации.

Эстетические и дизайнерские соображения должны отойти на второй план. То же касается и стоимости работ. При возможном возгорании потери будут существенно больше, чем затраты на качественную разводку электросети.

Как было сказано выше, наиболее качественным материалом для прокладки кабелей и проводов в скрытых полостях и пустотах за облицовкой стен или потолка являются металлические трубы и стальные ящики.Если используются ПВХ (не поддерживающие горение) материалы в виде профнастила или монтажных коробов, то они должны быть защищены со всех сторон слабопроводящим теплом.

В качестве изоляционных прокладок можно использовать алебастр, цементную штукатурку, бетон. Толщина слоя определяется расчетной мощностью разводки.

Но самым надежным способом защиты дома от возникновения пожара при неисправностях в электропроводке является установка с использованием стальных или медных труб и коробов.Медные трубы намного технологичнее – их можно гнуть в любую сторону без применения сложных специальных инструментов, что особенно актуально при прокладке разводки сложной разветвленной цепи.

Использование стальных труб несколько сложнее и требует определенной квалификации монтажников. Особенно это актуально при замене отдельных участков проводки. Острые края металлических коробок могут повредить изоляцию. Поэтому эти операции производятся с использованием специальных инструментов.Применение дополнительных инструментов требует процедуры нарезания резьбы, если необходимо соединить секции или закрепить коробки.

Электрик в деревянном доме – выбираем трассу электропроводки

Выбор и разметка кабельных линий ЛЭП Должны выполняться в строгом соответствии с требованиями ПУЭ. Количество поворотов и изгибов должно быть минимальным. Если протяжка кабеля затруднена из-за особенностей архитектуры здания или наличия коммуникаций в стенах, в сложных местах устанавливаются специальные металлические дозаторы (стальные или медные).Их количество не регламентируется, но также не должно быть превышено. Каждое соединение, даже выполняемое по всем правилам, является ненужным звеном, вносящим вклад в неопределенность системы и ослабляющим общее сопротивление цепи.

Их установка также должна соответствовать определенным правилам, например, ящики строго запрещено закрывать декоративными панелями, перекрытиями или другими элементами, к которым требуется доступ для обслуживания, контроля или измерения.

Глубину прокладки трубопроводов для электропроводки следует выбирать так, чтобы не нарушались несущие характеристики и прочность деревянных стен и перекрытий.Количество и расположение отводов, дозаторов и других элементов рассчитано так, чтобы при необходимости можно было заменить провод на месте электроснабжения без необходимости повреждения или разборки деревянных конструкций.

Диаметр металлической трубы и толщина ее стенок выбираются исходя из свойств кабеля. Уложенный в трубе кабель должен занимать не более 40% ее внутреннего сечения и легко растягиваться по всей длине участка.Кроме того, в каждую трубу разрешается прокладывать не один кабель, а несколько. При этом их общее сечение также не должно превышать 40% диаметра трубы. Сечение кабеля определяется наружным диаметром, включая изоляцию.

При прокладке скрытой проводки в деревянных домах с использованием металлических труб толщину стенки трубы следует выбирать исходя из сечения кабеля (провода), проходящего в этой трубе.

Сечение проводов проводов, мм2		Труба с толщиной стенки не менее, мм
Алюминиевая проволока	Медные провода
4	2,5	Не нормализовано
6	–	2,5
10	4	2,8
от 16 до 25	с 6 по 10	3,2
от 35 до 50	16	3,5
70	с 25 до 35	4

Перед операцией протяжки кабеля выполняется измерение сопротивления изоляции.Это делается для определения соответствия провода техническим условиям проектной документации и проверки состояния кабеля. Проверка показывает, не была ли нарушена изоляция при транспортировке, хранении или подготовке к эксплуатации.

Процесс протяжки кабеля происходит с использованием специальных ходовых пластиковых гильз, предохраняющих изоляцию от повреждения острыми краями труб или коробов. После натяжения проводится повторный замер изоляции, чтобы исключить возможность подключения проводника, поврежденного в процессе эксплуатации.

В деревянных домах используются только провода со специальной маркировкой. Их изоляция не воспламеняется даже при очень высоких температурах.

Электромонтаж в деревянном доме – какой провод выбрать для прокладки в трубах

Сделав разводку и схему разметки всех узлов разводки, необходимо определить, какой именно провод в установке. Для деревянных конструкций созданы специальные провода с маркировкой ВВГНГ (А) и ВВГНГ-П (А). Это медный провод с сплошными жилками, которых может быть до пяти.

Изоляция провода двойная. Внутренний слой выполнен из поливинилхлорида и изолирует каждую жилую по отдельности, а каждый провод окрашен в другой цвет, что облегчает установку выключателей, освещения и других устройств. Наружная часть кабеля покрыта специальной негорючей защитной изоляцией из композитного пластика. Он очень прочный и гибкий, позволяет легко растянуть кабель большой трубы с помощью специального стального троса.

Такие провода эксплуатируются в диапазоне температур от -50 до +50 ° С.Изоляция имеет очень высокие антикоррозионные свойства, не вступает в реакцию с химическими веществами и не деформируется при перепадах температур. Свойства нераспространения горения соответствуют ГОСТ Р МЭК 60332-3-22.

Провода типа ВДГГ ЛС, ВВГНГ-П ЛС по своим качествам не уступают предыдущим модификациям кабелей, но, кроме них, при нагреве не выделяют вредных непрозрачных веществ и ядовитого хлороводорода. Это указывает индекс LS.

Соответствующий кабель ГОСТ 22483 Ним также создан на основе медной жилы, но имеет тройную изоляцию.Жилы изолированы разноцветным поливинилхлоридом отдельно, затем все вместе полиолефиновым композитным материалом И они несут оболочку из негорючего поливинилхлорида. Такой кабель может иметь до пяти жил. Он производится по современной немецкой технологии, известной как VDE.

Размещение розеток и выключателей

Скрытая проводка в деревянном доме Не стоит без установки розеток и выключателей. В местах установки розеток и выключателей необходимо с помощью специального инструмента снять гнезда для установки металлических ящиков, где фиксируются приборы.Эти коробки, а также сборочные, протяжные и дозаторы устанавливаются по специальной технологии.

Он предусматривает несколько обязательных операций, которые должны обеспечить надежное соединение трубы и коробки с одним целым числом, чтобы зафиксировать надежный контакт между всеми элементами.

Контакт необходим для заземления всей конструкции. Если обеспечил непрерывность цепи всей металлической конструкции, то достаточно запустить массу только на распредвале. В случае возможных обрывов необходимо установить дополнительный заземляющий провод, который соединяется методом пайки с каждой коробкой и трубой.Заземленная электрическая сеть в деревянном доме – очень важный элемент, обеспечивающий пожарную и электробезопасность, предотвращающий возможное искрение и перегрев элементов цепи.

Есть несколько вариантов крепления ящиков к трубам. Самый надежный и качественный – пайка или сварка. Они обеспечивают максимально надежный контакт, защищены от коррозии и устойчивы к механическим воздействиям.

В случае использования медных труб, их концы, находящиеся в ящике, разваливаются.Если трубы стальные – соединение с коробкой происходит закручиванием гаек. В этом случае на концах трубы необходимо нарезать специальную резьбу, а сами гайки после максимально плотной закрутки закрепить и защитить от коррозии.

Распределительные и технологические боксы должны соответствовать классу защиты не ниже IP -54, что соответствует защите от проникновения промышленной и бытовой пыли внутрь объема и попадания брызг воды в бокс.

Испытания после монтажа электропроводки в деревянном доме

После монтажа металлических труб и коробов будущей электросети выполняется заземление, которое должно определить надежность соединения всех звеньев цепи. Все элементы конструкции должны быть соединены в одну непрерывную цепь, обеспечивающую защиту на любом участке при подключении к шине с маркировкой «RE».

После окончания пробных работ и устранения всех возможных недостатков производятся работы по прокладке кабеля.Не будет лишним, что сопротивление изоляции каждой кабельной площадки производится до начала монтажа и после него. Длину кабеля нужно подбирать так, чтобы в каждой монтажной коробке создавалась определенная длина, которая может потребоваться при подключении соединений.

В случае точного подбора длины кабеля, расстояния между монтажными коробками, при желании подключить другое устройство, выключить или выполнить другие работы необходимо поменять кабель по всей длине участка.Процесс довольно трудоемкий, а стоимость качественного кабеля довольно высока.

Б / у Б. для прокладки деревянных домов Только трехжильные или пятижильные кабели с обязательным заземлением. Электричество – вещь хоть и обычная, но очень опасная. Работа сети без заземления противоречит не только правилам техники безопасности, но и элементарному здравому смыслу.

Чаще всего деревянные дома возводят на дачных участках. Преимущество этих построек – низкие материальные затраты на возведение и высокая скорость возведения.Главный недостаток такого решения – высокая вероятность возгорания в случае аварии в электропроводке. В результате искрения и короткого замыкания стены и потолок легко загораются. Отсюда высокие требования к прокладке кабеля в конструкциях с горючими поверхностями в ПУЭ и других НТД. Поэтому давайте разберемся, как безопасно проводить электромонтаж в деревянном доме по ГОСТ и ПУЭ.

Требования

1. Освещение
2. Розетки
3. Мощные электроприборы

Обязательно защитите эти группы индивидуальными автоматами и УЗО.Устройство защитного отключения необходимо установить на цепях, от которых водонагреватель, электрокоботыль, посудомоечная и стиральная машины И другие мощные потребители, особенно если они находятся в сырцовых помещениях.

Тогда для кабеля с сечением жил в 1,5 кв. мм (цепь освещения) Подбираем автомат с номинальным током 6-10 ампер, а на 2,5 кв. мм – 16 ампер.

Групповой УзО на розетках или отдельных потребителях должен иметь ток утечки (дифференциальный ток, он же id) в пределах 10-30 мА, а общий Узо, его еще называют вводным или пожаробезопасным с током утечки больше группового, например 100-300 мА.

Также на входе иногда устанавливается селективный УзО – отличается от обычного высоким временем отклика. Номинальный ток УДО должен быть выше тока автомата, который защищен этой группой, то есть АВ до 10А – УЗО на 16а, АВ до 16А – УЗО на 25а.

Схема сборки однофазного щита в деревянном доме:

Если вы провели на участок 3 фазы, то схему распределительного щита можно посмотреть:

После того, как проведена разводка, и щит собран, рекомендуем вызвать электрика, чтобы он все проверил и по возможности устранил явные ошибки.Далее необходимо пройти приемочные испытания, получить акт о допуске к сетевому подключению, а также вызвать представителя РЭС для изъятия счетчика и вводного автомата.

Вот и все пошаговая инструкция, подробно объясняющая, как проводится электромонтаж в деревянном доме своими руками. Обязательно проводите электромонтаж по ПУЭ и другим действующим нормам. Они разработаны и собраны на основе большого количества аварий, которых можно было бы избежать, просто соблюдая правила.Надеемся, что предоставленные советы и схемы помогли вам самостоятельно выполнить электромонтаж или хотя бы сэкономить на некоторых этапах монтажа.

Монтаж электропроводки в деревянном доме – мероприятие более ответственное, чем прокладка токопроводящих дорожек в кирпичной или бетонной конструкции. Это связано со спецификой материала: дерево горит, даже если пропитано составом, предотвращающим возгорание от случайного угля.

Важность правильной установки

Температура электрической дуги, возникающей в результате короткого замыкания проводников, по которым текущее напряжение переходит в стандартные 220 В, может достигать 5000 ° С (!).От температуры плавки стали помогает не огнестойкая пропитка.

Несмотря на это, электромонтаж в срубе из оцилиндрованного бревна или каркасном коттеджном доме часто делают рукавами, если не сказать халатно.

Обычно это мотивируется нежеланием много возиться на даче, где они живут два-три месяца в году. Но стоит понимать: плохо сделанная внутренняя проводка деревянного дома может оставить вас без этого дома.

Обращаем ваше внимание, что под «некачественным» в первую очередь подразумевается «несоответствие правилам, предусмотренным для деревянного дома.«Обычная практика установки бытовых электросетей в квартире или кирпичном доме. Для деревянных она не подходит из-за горючести материала постройки.

Что говорят правила

Правила устройства электроустановок – Пуэ – на этот вопрос дает однозначный ответ. Скрытая проводка В пустотах перегородок из горючих материалов допускается только в металлических трубах со свойством локализации.

Snip дает более расплывчатую формулировку, поэтому рекомендуется руководствоваться ПУЭ.Под горючим материалом подразумевается дерево, даже имеющее огненную пропитку.

Под металлической трубой – стальная или медная труба квадратного или круглого профиля, имеющая регулируемую толщину стенки – не менее 2,8 мм для любого кабеля с сечением жил до 4 мм.

Для кабелей сечением 6-10 мм толщина стенки трубы должна составлять 3,2 мм.

При этом запрещается плотно «забивать» трубу кабелями – кабель должен занимать не более 40% просвета.

Для ввода кабеля от ЛАМ в деревянный дом используется только толстостенная стальная гильза.

Это требование обусловлено следующей ситуацией. Если короткое замыкание происходит при обрыве кабеля, только толстостенная труба способна выдержать вспышку до момента ее самоподтягивания или срабатывания срабатывания машины.

Использование металлоконструкций или другой «брони» из гофрированного металла или пластика для скрытой проводки в деревянном доме недопустимо по следующим причинам:

Главное «неофициальное» правило качественной электромонтажа в рубленых деревянных домах – это приоритет безопасности над внешней красотой.

Укладка в трубу

Прокладка электропроводки в стальных или медных трубах с соблюдением вышеуказанных требований возможна только на этапе строительства дома «с нуля».

Например, при прокладке электропроводки в доме из клееного бруса монтаж системы из таких труб, нарезки коробов и розеток (тоже металлических) осуществляется на каркас установки каркаса.

Правила скрытой прокладки силовых кабелей В деревянном доме нельзя допускать прокладки кабеля в металлической или пластиковой гофре в вырытых штрихах.Внутри стен деревянного дома в толстостенных трубах это допустимо, но сложно из-за необходимости гнуть трубы и производить сложные соединения с помощью муфт, арматуры или сварки.

Существует ряд требований, которые обязаны соблюдать при установке скрытой проводки в деревянном доме.

Внутренняя поверхность стальных труб должна быть окрашена или оцинкована для предотвращения коррозии, медная – окрашена для защиты от окислов.

Использование металлообработки / стальных гофров на изгибах и переходах позволяет увидеть всю конструкцию – переходы предусмотрены резьбовыми соединениями или сварным швом-В-соединением.

Горизонтальные трубы электропроводки в деревянном доме держат под небольшим углом для выхода конденсата, в самой нижней точке делается отверстие для протекания жидкости (не внутри стены). Для всей системы предусмотрено заземление – отдельно от заземления, которое обеспечивает разводка.

В деревянных домах для розеток и выключателей используются только металлические. Соединения распиленной (распределительной) коробки с входящими в нее трубами следует герметизировать.

Во избежание повреждения оболочки кабеля острым краем при выходе из трубы край должен быть перекрыт или снабжен защитной пластмассовой заглушкой.

Открытая проводка – особенности установки

Если деревянный дом уже построен, но возникла необходимость в замене проводки в нем, то это можно сделать без обеднения хода в деревянных перегородках, которые зачастую бывают не слишком толстыми и прочными.

Напомним, что алюминиевый провод, наиболее популярный у электриков в последние годы, категорически недопустим в деревянном доме из-за его склонности к переломам и пожарной опасности.

Открытая проводка в деревянном доме вполне возможна.Вот несколько вариантов.

Можно провести кабель прямо вдоль стены дома, заключив его в стандартную пластиковую гофру или металлическую гибкую броню.

Открытый путь допускает такой способ подключения, так как очаг возгорания в случае короткого замыкания будет виден сразу. Пожара внутри стены не произойдет.

Крепление к стене осуществляется обычными скобами для гофры.

Электропроводка в типовых кабельных каналах – так же, как и в квартире, только между кабельным каналом и деревянной стеной. Должна быть негорючая прокладка из асбеста или, например, войлока.Разновидностью такой разводки является замаскированная под плинтус электропроводка.

Свежий взгляд на старые методы. Электропроводка крепится к стене деревянного дома на керамических или пластиковых (негорючих) изоляторах, выдерживая просвет от стены не менее 10 мм.

Специальная, «под старину», скрученный силовой провод и розетка такого же типа.

Возможен также открытый монтаж системы металлических труб.

Преимущества и недостатки Open Montage

Все эти способы электромонтажа деревянного дома имеют свои достоинства и недостатки.Монтаж проводки по деревянной стене дома в гофротрубе проще всего, что не возникает проблем с инициированием в распределительной коробке.

Минус – неэстетичность этого метода, а также необходимость снимать всю гофрированную трубу, для доступа к одному кабелю.

В этом плане кабель-канал предпочтительнее, благо сейчас на рынке можно найти расцветку коробки «под дерево», а также выбрать индивидуальный оттенок под цвет своего внутреннего покрытия.

Кабельный канал

удобен при установке, легко открывается и закрывается, и относительно безопасен для деревянного дома, так как сам выполнен из негорючего пластика.

При желании можно спрятать провода, выбрав «нижнюю» разводку в кабельном канале, замаскированном под цоколем.

Обращаем ваше внимание, что замыкать провода на настоящий плинтус недопустимо!

Освещение или подключение розеток с нагрузкой не более 16 А может осуществляться электропроводкой «под старину».

Для этого изготавливаются специально стилизованные провода, изоляторы между стеной и проводом, розетки и т.п. Но учтите, что для мощной нагрузки, например сварочного аппарата, необходимо предусмотреть розетку, к которой подключается подходящий кабель сечением не менее 2,5 мм.

Общие правила установки

Устройство электромонтажа в деревянном доме открытым способом Должно выполняться с соблюдением следующих норм:

• точка ввода кабеля от ЛЭП в стену, а также точка пропуска кабеля через внутренние этажи только в металлических толстостенных гильзах;
• расстояние от кабеля до стены при монтаже открытым способом не менее 10 мм;
• необходимо смонтировать заземление;
• используется только кабель в негорючей оболочке;
• Подожетали и распределительные коробки в деревянном доме только металлические;
• соединения проводов между собой только в монтажных коробках и только с помощью пружинно-винтовых клемм или заклинивающей скрутки, закрываемой кембриком или заглушкой;
• мягкая скрутка недопустима.

Обязательно установите УЗО для защиты от токов утечки, а также отдельные автоматы для защиты от короткого замыкания на каждой группе потребителей.

Выбор кабеля

Важным этапом монтажа электропроводки является выбор магистрального кабеля. Грамотно подобрать кабель для электропроводки – значит решить главную задачу по безопасности деревянного дома.

По современным требованиям для протяжки от ЛЭП в дом применяют так называемый СИП-кабель – самонесущий изолированный провод.

В нем используются алюминиевые жилы сечением не менее 16 мм, а также есть стальной арматурный трос (для жесткости).

Оболочка этого кабеля предназначена для того, чтобы выдерживать воздействие неблагоприятных внешних факторов в течение как минимум 25 лет.

Но кабель CIP можно прокладывать только к стене деревянного дома. С внешней стороны стены через специальные изоляторы и более герметичные соединения соединяется медным кабелем, например ВВГНГ (НГ негорючий).

Сечение Vggling выбирается стандартным – 1,5 мм на линии освещения, 2,5 мм – на бытовой технике, 4 мм – на мощных потребителях, таких как электроплиты, линии электропитания или сварочный аппарат.

Запрещается прямая скрутка алюминиевого провода CIP с медными проводниками внутренней проводки.

Для разводки внутри деревянного дома используется только медь. Выбирая марку проволоки, используйте или уже упомянутые ВВГНГ, ВВГНГ (П) с пометкой «ГОСТ».

Эти типы одножильных медных кабелей имеют двойную негорючую изоляцию и обладают достаточной гибкостью для удобной внутренней проводки.

Можно использовать немецкий кабель NYM – он оснащен тройной негорючей изоляцией.

Щит распределительный

Общий распределительный щиток для электропроводки в деревянном доме должен иметь металлический корпус.

Внутри щита находится вводная автоматическая защита, электросчетчик, одно или несколько УЗО (в зависимости от количества групп внутренних потребителей). Есть еще машины защиты, которые отвечают за отдельные группы – столько же, сколько и УЗО.

Это автоматика, которая отвечает за защиту проводки от короткого замыкания и утечки тока, что может привести к электрическому повреждению. Существуют правила расчета выбора защитных устройств по характеристикам, и сделать этот выбор лучше предоставить профессионалу.

Но стоит знать, что в большинстве случаев правила таковы. Потребляемая мощность не должна превышать 5,5 кВт, обычная вводная машина – однофазная, на 25 А, тип С.

Машины устанавливаются по индивидуальным группам потребителей (разделенным по сечению провода).Автомат необходимо установить на кабель сечением 1,5 мм (осветительный). На тросе 2,5 мм – 20а.

Для выбора УЗО существуют отдельные правила. Главное, чтобы ограничение по току для УДО было на порядок меньше, чем для автомата.

То есть автомат на 16 а на УЗО 20а и так далее. Трехфазный ввод для разводки в деревянном доме применяется очень редко.

Как правильно сделать разводку в деревянном доме?

Самым популярным материалом для строительства загородных домов было и остается дерево.Который при всех своих многочисленных достоинствах имеет один серьезный недостаток – это, как говорят пожарные, «горючий материал».

Статистика пожаров свидетельствует – более половины пожаров в деревянных домах происходит из-за неисправной электропроводки. На практике основной причиной неисправностей и последующего короткого замыкания чаще всего является нарушение целостности изоляции проводов в электропроводке. Как правило, это происходит либо из-за повышенной нагрузки на провода, либо из-за механического повреждения изоляции.

Почему это происходит?

Самые доморощенные «мастера на все руки» в целях экономии времени, сил и средств прокладывают скрытую электропроводку По деревянному основанию, смело пряча ее для отделки потолка, под обшивку стен, для плинтуса, в пустотах перекрытий и говоря «неразумному» клиенту, что именно нужно делать.

Помните! Монтировать скрытую проводку в деревянных домах с помощью гофрированной трубы ПВХ, пластиковый короб Нельзя!

Почему?

На самом деле причин несколько.Ниже мы рассмотрим две наиболее типичные ситуации, возникающие при эксплуатации разводки в деревянном доме.

Во-первых. В процессе прокладки кабеля электрик может немного нарушить изоляцию проводов, а контрольную электроизоляцию повреждений не исправить.

Однако при подключении всего необходимого электрооборудования проводка начинает работать в режиме максимальной нагрузки. Естественно, что такая эксплуатация, вызывающая усиленный нагрев кабеля или проводов, неизбежно приводит к ослаблению изоляции, из-за чего в проводке происходит короткое замыкание.

Тонкие тонкостенные пластиковые трубы и коробки из ПВХ не выдерживают закрытия без перегорания, поэтому закрытие, увы, неминуемо повлечет за собой возгорание.

Во-вторых. Скрытая проводка с использованием гофрированной трубы или короба из ПВХ, проложенная в пустотах деревянных стен, перекрытий и перекрытий, является объектом повышенного внимания со стороны заклепок в деревянных домиках грызунов, ищущих “Пробные зубы” детали вашего коммуникации.

Для мышей, а тем более для крыс не составит труда разграбить достаточно тонкую трубу или короб из ПВХ, побелить жилы проводов, следствием чего является короткое замыкание в скрытой проводке.

Ситуация усугубляется тем, что в пустотах стен и перекрытиях деревянных домов со временем скапливается огромное количество древесной пыли. В результате малейшая искра приводит к возгоранию. Самое страшное – сразу определить место возгорания и ликвидировать его практически невозможно, так как процесс горения, происходящий за стенами и перекрытиями, скрыт от глаз. Поэтому даже залив с водой и пеной все вокруг, быстро потушить пожар все равно не удастся.

Можно ли избежать этих проблем?

На первый взгляд, если произвести прокладку электропроводки в деревянном доме по требованиям СНиП, ПЭУ, проблем не возникнет. Однако на самом деле не все так просто. Прежде всего потому, что требования ПУЭ к устройству электропроводки в деревянных домах крайне жесткие. Кстати, именно жесткость стандартов чаще всего заставляет «доморощенных» электриков их нарушать.

Тем не менее, огнестойкая прокладка электропроводки в деревянном доме – мероприятие фактически свершилось, пока вы можете выбрать, какую электропроводку использовать.

В таблице ниже приведены типы электропроводки и способы прокладки проводов и кабелей по условиям пожарной безопасности.

Рассмотрим подробнее все виды противопожарной разводки в деревянном доме.

Скрытая проводка

Хотя большинство грамотных источников по этой теме не рекомендуют Монтаж скрытой проводки по боевой, в нашем случае деревянных конструкций, однако условия соблюдение требований пожарной безопасности И отсутствие проблем с финансами сделать можно.

Ниже приводится нормативный документ (ПЭУ-6) в части, касающейся прокладки скрытой проводки внутри помещений.

На самом деле способов противопожарной прокладки скрытой проводки в деревянном доме всего два.

Одна из них – прокладка скрытой проводки с металлом Рукав (трубы) . Основным преимуществом этого метода является то, что в случае возгорания металлическая трубка защищает конструкции поверхности от возгорания.

При использовании этого способа разводки потребуется соблюдение нескольких жестких условий: для защиты стенок трубы от коррозии она должна быть окрашена изнутри или оцинкована.Чтобы защитить изоляцию кабеля от острых краев, приводящих к разрезанию труб, на их концы следует надеть специальные пластиковые заглушки. Плюс для такой разводки нужно будет просверлить стенки заглубления в большей толщине в виде каналов, в которые, собственно, и укладываются металлические трубы.

Оптимальный вариант для такого варианта – медные трубы. Благодаря тому, что трубы из меди достаточно гнутся и их можно прокладывать без специальных инструментов, монтаж электропроводки упрощается хоть в какой-то степени.Однако за простоту и удобство придется заплатить высокую цену, буквально медные трубы стоят очень дорого.

В соответствии с ГОСТ Р 50571.15-97 (IEC 364 5 52 93): § 522.3.2, трубы следует прокладывать с небольшим уклоном, чтобы исключить возможность образования конденсата. Но будьте готовы к тому, что на практике проверить качество крепления металлических труб, одинаковый угол наклона или герметичность соединений крайне сложно, если не сказать невозможно.

Второй способ прокладки скрытой проводки в деревянной конструкции – по слою штукатурки (примечание) Толщиной не менее 10 мм со всех сторон.

Метод кажется Простым, однако при его использовании возникает вопрос: как соблюсти нормы ПЭУ относительно изменчивости проводки. Как вариант, можно укладывать в штукатурку, предварительно утрамбовав ее в гофре. Формально, конечно, стандарты PEU будут соблюдаться, но по факту жесткая проволока будет невозможна.

Более того, ни один специалист не может предсказать, как штукатурка будет вести себя на деревянных поверхностях через некоторое время. Там будет трещина? Она начнет отваливаться? Не говоря уже о том, что на красивых деревянных поверхностях толстый слой цементного раствора будет смотреться как минимум странно.

Следует подчеркнуть, что оба эти метода достаточно затратны и по средствам, и по усилиям, и по времени. Плюс еще на стадии строительства проектирование электропроводки.

Открытая проводка

– Электромонтаж в гофрированной гофрированной трубе

Этот метод предполагает протягивание кабеля в гибкую гофрированную трубу из специального пластика, не поддерживающего горение. В одну трубу можно поместить два и более кабеля.

К недостаткам метода можно отнести, прежде всего, его эстетичность – перспектива «украсить» свой дом несколькими рядами гофрированных труб вряд ли может понравиться.С учетом количества электроприборов в современном доме таких рядов может быть 5-7! Кроме того, поскольку гофрированную трубу с протянутым в нее кабелем практически невозможно уложить точно, «в нитку», все ее изгибы и провисания тоже не добавят очарования вашему жилищу.

Еще один минус: гофрированная труба – отличный «пылеуловитель», удалить скопившуюся пыль очень сложно.

– Электромонтаж в распределительных коробках (кабельных каналах)

В этом методе кабель вводится от негорючего пластика и закрывается защелкивающимися крышками.

Основная проблема при использовании этого метода связана с неизбежной усадкой деревянного дома. В среднем это 1 см на 1 м высоты дома, и эти значения приведены для домов из качественного клееного бруса, усадка которого минимальна. На практике это означает усадку в три сантиметра (для типичного двухэтажного дома) Прокрутите вниз все ящики, крышки полетят, сам ящик треснет. В итоге – проводку придется переделывать!

Во-вторых, чтобы аккуратно и плавно установить пластиковые ящики, потребуется определенный навык и сноровка.Добавляют хлопоты аксессуары – увы, производители предлагают довольно скудный ассортимент поворотов, углов, заглушек, стыков, без которых безопасно установить кабельные каналы практически невозможно.

Еще один существенный недостаток электропроводки в кабельных каналах – скучный, офисный вид.

К преимуществам этого метода можно отнести его невысокую стоимость, минимальные трудозатраты и возможность в будущем легко производить любые изменения.

– Разводка открытого кабеля

Последний мы считаем наиболее оптимальным из всех способов прокладки электропроводки в деревянном доме – открытой кабельной разводкой.

Естественно, при использовании незащищенного открытого кабеля также не приходится говорить об эстетике помещения. Мало того, что сам кабель в обычной изоляции (например, самый обычный ПУНП) выглядит довольно тускло, поэтому все равно придется установить прокладку из асбеста или металла, выступающую со всех сторон не менее чем на 10 см. см.

Однако есть и другой способ. Это так называемая ретро проводка на изоляторах. Его основные достоинства – возможность соблюдения всех необходимых требований безопасности плюс, оригинал, необычайная популярность В последнее время оформление интерьера в стиле ретро.

Подробнее о монтаже такой проводки вы узнаете из нашей следующей статьи.

Компания SALVADOR LLC

Электрические пожары: 5 распространенных причин

По данным Управления пожарной безопасности США, в период с 2014 по 2016 год электрические пожары составили 6,3% всех пожаров в жилых домах, при этом ежегодно регистрируется около 24000 пожаров.

Ключевые факты из отчета USFA о возгорании электрических цепей

• Электропожары в жилых домах чаще всего возникали в одно- и двухквартирных домах (83%).
• Электрические пожары в жилых домах чаще всего возникали в зимнем месяце января (12%) из-за увеличения использования отопительных приборов и освещения.
• Только в 17% случаев электрических пожаров в жилых домах распространение огня ограничивалось тем объектом, на котором возник пожар.
• Электропожары в жилых домах чаще всего начинались в спальнях (15%) и на чердаках или в пустующих подмостках (13%).
• Хотя большинство электрических пожаров начинается в спальне, наибольшее количество смертельных случаев происходит в гостиной, семейной комнате и логове.
• Ведущими конкретными предметами, которые чаще всего первыми возгорались при пожарах в жилых домах, были электрические провода, изоляция кабелей (31%) и элементы конструкции или каркас (18%).
• Основными специфическими факторами, способствовавшими возгоранию электрических пожаров в жилых домах, были другие электрические отказы, неисправности (43%), неуказанная дуга короткого замыкания (23%) и дуга короткого замыкания из-за дефектной, изношенной изоляции (11%).

По данным У.S. Противопожарное управление, в период с 2014 по 2016 годы электрические пожары составили 6,3% всех пожаров в жилых домах, при этом ежегодно регистрируется около 24 000 пожаров. (Фото / Пиксели)

Распространенные причины электрических пожаров

При работе с членами вашего сообщества по вопросам пожарной безопасности и безопасности жизнедеятельности важно объяснять общие причины электрических пожаров. Вот 5 самых распространенных причин электрических пожаров.

Электрический пожар. Причина 1: Неисправные розетки, приборы. Большинство электрических пожаров вызвано неисправными электрическими розетками и старыми устаревшими приборами. Другие возгорания возникают из-за неисправности шнуров, розеток и выключателей прибора. Никогда не используйте прибор с изношенным или изношенным шнуром, который может направить тепло на горючие поверхности, такие как пол, шторы и коврики, которые могут вызвать пожар.

Шнуры для бега под ковриками – еще одна причина возгорания.Удаление вилки заземления из шнура, чтобы его можно было использовать в двухконтактной электрической розетке, также может вызвать пожар. Причина, по которой у приборов есть дополнительный контакт, заключается в том, что их можно использовать только в розетках, которые могут обрабатывать дополнительное количество электроэнергии, потребляемой этими приборами.

Электрический пожар, причина 2: осветительные приборы. Светильники, лампы и лампочки – еще одна частая причина электрических пожаров. Установка лампы с мощностью, слишком высокой для ламп и осветительной арматуры, является основной причиной электрических пожаров.Всегда проверяйте максимальную рекомендованную мощность лампы на любом осветительном приборе или лампе и никогда не превышайте рекомендуемую мощность.

Другая причина возгорания – размещение материалов, таких как ткань или бумага, поверх абажура. Материал нагревается и воспламеняется, вызывая пожар. Неисправные лампы и осветительные приборы также часто приводят к пожарам.

Электрический пожар, причина 3: Удлинители. Неправильное использование удлинителей – еще одна причина электрического пожара. Приборы следует подключать непосредственно к розетке, а не подключать к удлинителю на какое-либо время.Используйте удлинители только в качестве временной меры. Если у вас нет розеток подходящего типа для вашей бытовой техники, наймите электрика для установки новых.

Электрический пожар, причина 4: обогреватели. Поскольку эти типы обогревателей портативны, люди часто кладут их слишком близко к горючим поверхностям, таким как занавески, кровати, одежда, стулья, диваны и коврики. Змеевиковые обогреватели особенно опасны в этом отношении, потому что змеевики становятся настолько горячими, что почти мгновенно воспламеняют любую ближайшую легковоспламеняющуюся поверхность.

Если вы используете обогреватели, используйте радиатор, который рассеивает тепло по всей поверхности прибора. Они с меньшей вероятностью воспламенит воспламеняющиеся предметы, но их все же следует держать подальше от них.

Электрический пожар, причина 5: Электропроводка. Устаревшая проводка часто вызывает электрические пожары. Если дому более 20 лет, у него может не быть проводки, чтобы выдержать увеличивающееся количество электроприборов в современном доме, например, компьютеры, широкоэкранные телевизоры, видео- и игровые плееры, микроволновые печи и кондиционеры.

Выключатели должны срабатывать, когда цепи перегружены слишком большим количеством электричества, но в устаревших коробках выключателей часто изношены неработающие разъемы, что приводит к перегрузке системы и возникновению электрического пожара.

Эта статья, первоначально опубликованная в октябре 2011 года, была обновлена ​​текущей информацией

.
