Как рассчитать количество секций радиаторов для дома или квартиры.

Чтобы отопительная система работала эффективно, мало просто расставить батареи по комнатам. Нужно обязательно рассчитать количество радиаторов, с учетом площади и объема помещений и мощности самой печи или котла. Немаловажно учесть и вид батареи, количество секций в каждой и скорость доставки «рабочей жидкости».

 На сегодняшний день промышленностью производится несколько видов радиаторов, которые выполняются из разных материалов, имеют различные формы и, конечно же, характеристики. Для эффективности обогрева дома, покупая их, нужно учесть все минусы и плюсы моделей, представленных на рынке. Владельцу недвижимости не обязательно обращаться к специалистам, за помощью в расчете количества радиаторов отопления, для этого достаточно уметь пользоваться рулеткой, калькулятором и шариковой ручкой или карандашом! Следуя нашим инструкциям у вас обязательно всё получится!

 Виды радиаторов


 Первое, что нужно знать — это вид и материал из которых сделаны ваши радиаторы, именно от этого в частности и зависит их количество. В продаже присутствуют как всем уже знакомые чугунные виды батарей, но значительно усовершенствованные, так и современные экземпляры, выполненные из алюминия, стали и, так называемые, биметаллические радиаторы из стали и алюминия. Современные варианты батарей изготавливаются в разнообразных дизайнерских исполнениях и имеют многочисленные оттенки и цвета, поэтому можно легко выбрать те модели, которые больше подходят для конкретного интерьера. Однако, нельзя забывать и о технических характеристиках приборов. Самыми популярными из современных радиаторов стали биметаллические батареи. Они устроены по комбинированному принципу и состоят из двух сплавов: изнутри они стальные, снаружи — алюминиевые. Привлекают они своим эстетичным внешним видом, экономностью в использовании и легкостью в эксплуатации.

 Но есть у них и слабая сторона — приемлемы они только для систем отопления с достаточно высоким давлением, а значит, для строений, подключенных к центральному отоплению в многоквартирных домах. Для зданий с автономным отопительным снабжением они не подходят и от них лучше отказаться. Стоит поговорить и о чугунных радиаторах. Несмотря на их большой «исторический стаж», они не теряют своей востребованности. Тем более, что сегодня можно приобрести чугунные варианты, выполненные в различном дизайне, и их легко можно подобрать для любого дизайнерского оформления. Более того, производятся такие радиаторы, которые вполне могут стать дополнением или даже украшением помещения.


 Эти батареи подойдут как для автономного, так и для центрального отопления, и под любой теплоноситель. Они дольше, чем биметаллические прогреваются, но и более длительное время остывают, что способствует большей теплоотдаче и сохранению тепла в помещении. Единственным условием долгосрочной их эксплуатации является качественный монтаж при установке. Стальные радиаторы делятся на два типа: трубчатые


 и панельные

 Трубчатые варианты более дорогостоящие, они нагреваются медленнее панельных, и, соответственно, дольше сохраняют температуру. Панельные — быстро нагревающиеся батареи. Они намного дешевле трубчатых по цене, тоже неплохо обогревают комнаты, но в процессе их быстрого остывания, выхолаживается и помещение. Поэтому эти батареи в автономном отоплении не экономичны, так как требуют практически постоянного притока тепловой энергии. Эти характеристики обоих типов стальных батарей и будут напрямую влиять на количество точек их размещения. Стальные радиаторы имеют респектабельный вид, поэтому неплохо вписываются в любой стиль оформления помещения. Они не собирают на своей поверхности пыль и легко приводятся в порядок. Алюминиевые радиаторы имеют хорошую теплопроводность, поэтому считаются вполне экономичными. Благодаря этому качеству и современному дизайну, алюминиевые батареи стали лидерами продаж.


 Но, приобретая их, необходимо учитывать один их недостаток — это требовательность алюминия к качеству теплоносителя, поэтому они больше подходят только для автономного отопления. Для того, чтобы рассчитать, сколько радиаторов понадобится на каждую из комнат, придется учесть многие нюансы, как связанные с характеристиками батарей, так и другие, влияющие на сохранность тепла в помещениях.

Как рассчитать количество секций радиатора отопления

Чтобы теплоотдача и нагревательная эффективность была должного уровня, при расчете размера радиаторов нужно учесть нормативы их установки, а отнюдь не опираться на размеры оконных проемов, под которыми они устанавливаются. На теплоотдачу влияет не ее размер, а мощность каждой отдельной секции, которые собраны в один радиатор. Поэтому лучшим вариантом будет разместить несколько небольших батарей, распределив их по комнате, нежели одну большую. Это можно объяснить тем, что тепло будет поступать в помещение из разных точек и равномерно прогревать его. Каждое отдельное помещение имеет свою площадь и объем, от этих параметров и будет зависеть расчет количества секций, устанавливаемых в нем.

Расчет на основании площади помещения

Чтобы правильно рассчитать это количество на определенную комнату, нужно знать некоторые правила: Узнать нужную мощность для обогрева помещения можно, умножив на 100 Вт размер его площади (в квадратных метрах), при этом:

  • На 20% увеличивают мощность радиатора в том случае, если две стены помещения выходят на улицу, и в нем находится одно окно — это может быть торцевая комната.
  • На 30% придется увеличить мощность, если комната имеет те же характеристики, как в предыдущем случае, но в ней устроено два окна.
  • Если же окно или окна комнаты выходят на северо-восток или север, а значит, в ней бывает минимальное количество солнечного света, мощность нужно увеличить еще на 10%.
  • Устанавливаемый радиатор в нишу под окном, имеет сниженную теплоотдачу, в этом случае придется увеличить мощность еще на 5%.


  • Если радиатор закрывается экраном в эстетических целях, то снижается теплоотдача на 15%, и ее также нужно восполнить, увеличив мощность на эту величину.


 Удельная мощность секции радиатора обязательно указывается в паспорте, который производитель прилагает к изделию. Зная эти требования, можно рассчитать необходимое количество секций, разделив полученное суммарное значение требуемой тепловой мощности с учетом всех указанных компенсирующих поправок, на удельную теплоотдачу одной секции батареи. Полученный результат расчетов округляется до целого числа, но только в большую сторону. Допустим, получилось восемь секций. И тут, возвращаясь к вышесказанному, нужно отметить, что для лучшего обогрева и распределения тепла, радиатор можно разделить на две части, по четыре секции каждая, которые устанавливают в разных местах помещения. Нужно отметить, что такие расчеты подходят для определения количества секций для помещений, оснащенных центральным отоплением, теплоноситель в котором имеет температуру не больше 70 градусов. Этот расчет считается достаточно точным, но можно произвести расчет и по-другому.

Расчет количества секций в радиаторах, исходя из объема помещения

Стандартом считается соотношение тепловой мощности в 41 Вт на 1 куб. метр объема помещения, при условии нахождения в нем одной двери, окна и внешней стены. Чтобы результат был виден наглядно, для примера можно рассчитать нужное количество батарей для комнаты площадью 16 кв. м.  и потолком, высотой 2,5 метра:

16 × 2,5= 40 куб. м.

Далее нужно найти значение тепловой мощности, это делается следующим образом

41 × 40=1640 Вт.

  Зная теплоотдачу одной секции (ее указывают в паспорте), можно без труда определить количество батарей. Например, теплоотдача равна 170 Вт, и идет следующий расчет:

  1640 / 170 = 9,6.

После округления получается цифра 10 — это и будет нужное количество секций отопительных элементов на комнату.

Существуют также некоторые особенности:

  • Если комната соединяется с соседним помещением проемом, не имеющим двери, то необходимо считать общую площадь двух комнат, только тогда будет выявлена точное количество батарей для эффективности отопления.
  • Если теплоноситель имеет температуру ниже 70 градусов, количество секций в батареи придется пропорционально увеличить.
  • При установленных в комнате стеклопакетах, значительно снижаются тепловые потери, поэтому и количество секций в каждом радиаторе может быть меньше.
  • Если в помещениях установлены старые чугунные батареи, которые вполне справлялись с созданием нужного микроклимата, но есть планы поменять их на какие-то современные, то посчитать, сколько их понадобится, будет очень просто.  Одна чугунная секция имеет постоянную теплоотдачу в 150 Вт. Поэтому количество установленных чугунных секций нужно умножить на 150, а полученное число делится на теплоотдачу, указанную на секции новых батарей.

Сколько секций батарей нужно на квадратный метр

Автор Ксения На чтение 6 мин Просмотров 105 Опубликовано

Во многом комфорт от нахождения в квартире или загородном доме зависит от отопления и микроклимата, который появляется в помещении. В регионах, где отопительный сезон длится более 6 месяцев, нужно заранее подумать о том, сколько секций батарей нужно на квадратный метр, иначе после обустройства жилища с этим возникнут проблемы.

Содержание

Типы батарей

Обогрев комнаты зависит не только от мощности радиатора отопления, но и материала изготовления, габаритов, размещения. Чтобы сделать расчет требуемых секций радиатора для помещения, сначала придется выбрать тип радиатора.

Стальные

Такие батареи считаются одними из самых дешевых, их КПД превышает 70%. Они энергоемкие, поэтому расходы на топливо минимальные. Их недостатком считается эстетика (хотя уже есть разные варианты дизайна), а также неустойчивость к появлению коррозии после контакта с водой.

Подобрать такой радиатор довольно легко, поскольку количество блоков наращивается до 33 шт., такого объема хватит даже для большого открытого помещения.

Для радиаторов отопления используют тонкую сталь, поэтому она считается не самым безопасным вариантом. Ее дополнительно обрабатывают антикоррозийным составом, а во время гидравлических ударов следят за тем, чтобы на швах не возникла течь.

Алюминиевые

Они более легкие, при этом имеют достойную теплоотдачу. Подходят для современных интерьеров, менее заметны, их легко задекорировать или установить так, чтобы они почти не выделялись. Продаются в виде цельных и сборных конструкций.

Материал обрабатывают антикоррозийным составом, поскольку при контакте с кислородом он окисляется. Алюминиевые радиаторы отопления более прочные, они устойчивы к гидроударам и механическому воздействию, поэтому редко дают течь.

Такие батареи чаще устанавливают в частных домах и небольших хозяйствах, поскольку они чувствительны к виду теплоносителя.

Биметаллические

На такие батареи производитель тратит сразу несколько материалов, чтобы повысить их прочность и долговечность. Первый слой делают из алюминия, поскольку у него высокая теплоотдача. Под ним находится сплав, который не так быстро разрушается от коррозии. Они стоят дороже остальных вариантов, но подходят для любых комнат. У них высокая теплопроводность, но именно по площади помещения решают, стоит ли устанавливать элементы, поскольку иногда монтаж получается слишком дорогой.

Биметаллические модели выдерживают большие нагрузки и перепады давления, считаются более прочными, чем остальные. Единственным недостатком считается цена, по остальным показателям они в несколько раз превосходят аналоги.

Чугунные

Эти радиаторы отопления подходят даже для крупных помещений, поскольку на них приходится максимальная теплоотдача. Обычно люди даже не рассматривают их для установки в квартиру, хотя на комнату нужно всего несколько секций. Современные модели значительно отличаются от крупногабаритных советских, поэтому от стереотипа лучше отказаться.

Дизайнеры придумали интересные решения для чугунных конструкций, поэтому они стали более привлекательными, но при этом не потеряли положительных качеств.

При подборе радиаторов отопления на крупное или небольшое помещение стоит учитывать, что они регулируются, редко подвергаются коррозии, подходят для любого вида теплоносителя и не опасаются перепадов давления. По этим причинам радиаторы считаются одними из самых долговечных, хотя все еще остаются тяжелыми в сравнении с другими металлами.

Требуемое количество секций

Еще на этапе планирования ремонта думают о том, как рассчитать количество секций радиатора, поскольку он должен не только прогревать комнату, но и компенсировать все возможные теплопотери.

Важно! Для расчета секций радиаторов всегда придерживаются нескольких величин: площади комнаты и объема помещения.

Стандартный расчет

Проще выполнять расчет секций радиатора стандартным способом, для этого стоит запомнить правило: на 1 м2 нужно более 100 ватт мощности, тогда все теплопотери компенсируются. К примеру, если в комнате 30 кв. м, а одна секция вырабатывает 180 ватт, то для комнаты потребуется 17 секций радиатора (округленное число). Для получения этой величины 30 умножают на 100, а потом делят на 180.

Приблизительный

В этом случае расчет количества секций радиаторов отопления выполняется не только по площади помещения, но еще и по высоте. Этот метод используют при установке мощных приборов. Если устройство вырабатывает меньше 50 ватт, то такой способ вычислений не подходит.

Когда высота потолков достигает стандартных 2,5 метра, одна секция радиатора способна обогреть лишь 1,8 кв. м.

Для нестандартных комнат

Если у помещения нестандартная форма, то лучше всего выполнять расчет радиаторов отопления не по площади, а по объему. Это более трудоемкий метод, но для нестандартных построек подходит только он.

В кирпичном здании один кубический метр требует более 35 ватт тепла, а панельный дом — более 40.

Для получения показателя объем умножают на норму, а затем результат делят на мощность секции. Формула мало  меняется, просто в ней используются другие переменные.

Точный вариант

В некоторых случаях количество секций радиаторов на 1 м2 рассчитывают с учетом дополнительных коэффициентов. Самостоятельно выполнять эти расчеты довольно сложно, поэтому проще всего воспользоваться готовым калькулятором. Для этого есть онлайн-формы, куда человеку достаточно внести все показатели и нажать на кнопку для получения расчетов.

Теплоотдача секции

Несмотря на то, что внешне большинство батарей похожи друг на друга, их показатели сильно меняются. В большей степени они зависят от изготовителя, модели, материала. Также на показатель влияет толщина выбранного металла, размер сечения и конструктивных особенностей.

Иногда прибор просто не очень хорошо продуман, поэтому он вырабатывает достаточно тепла, но не выпускает его в пространство. Поэтому точно сказать, сколько вырабатывает одна секция радиатора невозможно, даже если учитывать только один материал.

Важно! Количество тепла, которое вырабатывает каждая секция, зависит от производителя, он обязан указывать эту информацию на упаковке товара.

Самостоятельно вычислить эти показатели не получится, поскольку во многом результат зависит даже от площади. При этом одинаковые секции разной высоты отличаются от 15 до 25 ватт.

Одними из самых мощных считаются биметаллические и алюминиевые модели, у них каждая секция вырабатывает около 190 ватт.

Советы по обустройству

При выборе биметаллических моделей стоит учитывать, что с завода они поставляются по 10 секций. Поэтому если есть мысль добавить еще одну или две, то этого лучше не делать, поскольку заводская сборка считается более надежной. В зависимости от производителя на нее дается гарантия до 20 лет.

В большинстве магазинов есть функция, по которой дополнительные секции присоединяют на заводе. Лучше этот процесс доверить опытным сотрудникам, в этом случае на устройство тоже дается гарантия, но она не превышает 2 лет.

При выборе количества секций для квартиры или частного дома стоит предварительно сделать самостоятельный расчет, а потом проверить результаты, поговорив с профессионалом. Так человек проверит его компетентность и еще раз оценит собственные расчеты.

рекомендации по подготовке данных для подсчета, формулы и калькулятор. Калькулятор расчета количества секций радиаторов отопления

Содержание

  • 1 Рекомендации по расчету до начала работы
  • 2 Как учитывать эффективную мощность
  • 3 Напоследок несколько уточнений
  • 4 Выбор точного количества секций биметаллических батарей
  • 5 Стандартный расчет радиаторов отопления
  • 6 Расчеты от объема – что говорит СНиП?
  • 7 Расчет отдачи тепла одного алюминиевого радиатора (видео)
  • 8 Приблизительный расчет для стандартных помещений
  • 9 Виды расчетов отопления для частного дома
  • 10 Теплоотдача одной секции
  • 11 От чего зависит количество приборов
  • 12 Как выполнить расчет количества батарей отопления в частном доме
    • 12.1 Расчет на основании площади помещения
    • 12.2 Расчет по кубатуре помещения
    • 12.3 Профессиональный подход
    • 12. 4 Виды радиаторов
    • 12.5 Биметаллические радиаторы
    • 12.6 Алюминиевые радиаторы
    • 12.7 Стальные пластинчатые радиаторы
  • 13 Расчет для нестандартных комнат
  • 14 Тепловая мощность радиаторов отопления
  • 15 Максимально точный вариант расчета
    • 15.1 Цены на популярные модели радиаторов отопления
    • 15.2 Калькулятор расчета радиатора отопления
  • 16 Расчет размера стального радиатора

Рекомендации по расчету до начала работы

Чтобы самостоятельно рассчитать нужное количество секций отопительной батареи, вы обязательно должны узнать следующие параметры:

  • габариты комнаты, для которой выполняется расчет; Как произвести замер помещения
  • мощность всей батареи либо же каждой ее секции. Эта информация приводится в технической документации, прилагаемой производителем отопительного агрегата. Расчет секций для радиаторов CONDOR

Показатели теплоотдачи, форма батареи и материал ее изготовления – эти показатели в расчетах не учитываем.

Важно! Не выполняйте расчет сразу для всего дома либо квартиры. Потратьте немного больше времени и проведите вычисления для каждой комнаты отдельно. Только так можно получить максимально достоверные сведения. При этом в процессе расчета количества секций батареи для обогрева угловой комнаты к итоговому результату нужно добавить 20%. Такой же запас нужно накинуть сверху, если в работе обогрева появляются перебои либо же его эффективности недостаточно для качественного прогрева.

Как учитывать эффективную мощность

Определяя параметры отопительной системы или отдельного ее контура, не следует сбрасывать со счетов один из важнейших параметров, а именно тепловой напор. Нередко бывает так, что и расчёты выполнены правильно, и котёл греет хорошо, а с теплом в доме как-то не складывается. Одной из причин уменьшения тепловой эффективности может являться температурный режим теплоносителя. Всё дело в том, что большинство производителей указывают величину мощности для напора в 60 °С, который имеет место быть в высокотемпературных системах с температурой теплоносителя 80-90 °С. На практике же нередко оказывается, что температура в контурах отопления находится в пределах 40-70 °С, а значит, значение температурного напора не поднимается выше 30-50 °С . По этой причине полученные в предыдущих разделах значения теплоотдачи следует умножить на реальный напор, а затем полученное число разделить на значение, указанное производителем в техпаспорте. Разумеется, полученная в результате этих расчетов цифра будет ниже той, которая была получена при вычислении по приведенным выше формулам.

Остается вычислить реальный температурный напор. Его  можно найти в таблицах на просторах Сети, или же рассчитать самостоятельно по формуле ΔT = ½ х (Тн + Тк) – Твн). В ней Тн – начальная температура воды на входе в батарею, Тк – конечная температура воды на выходе из радиатора, Твн – температура внешней среды. Если подставить в эту формулу значения Тн = 90 °С (высокотемпературная система отопления, о которой упоминалось выше), Тк = 70 °С и Твн = 20 °С (комнатная температура), то нетрудно понять, почему производитель ориентируется именно на это значение термонапора.

Подставив данные числа в формулу для ΔT, мы как раз и получим «стандартное» значение 60 °С.

Учитывая не паспортную, а реальную мощность теплового оборудования, можно рассчитать параметры системы с допустимой погрешностью. Все, что осталось сделать – это внести поправку в 10-15 % на случай аномально низких температур и предусмотреть в конструкции отопительной системы возможность ручной или автоматической регулировки. В первом случае специалисты рекомендуют поставить шаровые краны на байпас и ветку подачи теплоносителя в радиатор, а во втором – установить на радиаторы термостатические головки. Они позволят установить наиболее комфортную температуру в каждой комнате, не выпуская тепло на улицу.

Напоследок несколько уточнений

Приборы отопления могут работать в различных условиях, подключаться по разным схемам. Эти факторы оказывают влияние на теплоотдачу обогревателей в режиме эксплуатации. Определяя мощность комнатных радиаторов, учтите несколько рекомендаций:

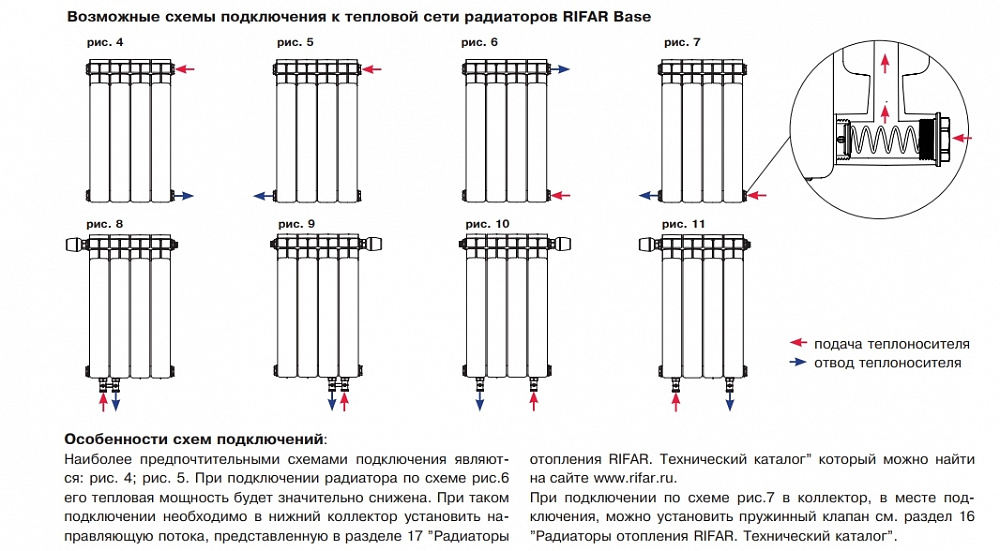

  1. Если батарея подключается к трубопроводам по разносторонней нижней схеме, эффективность обогрева ухудшается. Добавьте к расчетному показателю мощности приборов 10%.
  2. В комбинированных системах (радиаторная сеть + теплые водяные полы) конвекционные приборы играют вспомогательную роль. Основную отопительную нагрузку несут напольные контуры. Но расчетную теплоотдачу радиаторов занижать не следует, при нужде батареи должны полностью заменить теплые полы.
  3. Домовладельцы нередко закрывают обогреватели декоративными экранами, даже зашивают гипсокартоном, оставляя конвекционные щели. В данном случае полностью теряется инфракрасное тепло, выделяемое нагретой поверхностью прибора. Соответственно, мощность батареи придется увеличить минимум на 40%.
  4. Не устанавливайте 1—3 радиаторных секции, даже если по расчету вышло такое количество. Чтобы получить нормальный обогревательный прибор, нужно смонтировать минимум 4 ребра.
  5. Незамерзающие жидкости уступают обычной воде по теплоемкости, разница составляет примерно 15%. При использовании антифризов наращивайте теплообменную площадь батарей на 10% (увеличивайте количество секций радиаторов либо размеры панелей).

При расчете радиаторов отопления учитывайте простое правило: чем ниже температура воды в подающей линии, тем большая площадь теплообменной поверхности нужна для обогрева комнат. Правильно подбирайте котельное оборудование и монтируйте системы, чтобы не приходилось решать проблемы путем наращивания батарейных секций.

Выбор точного количества секций биметаллических батарей

Они бывают нескольких видов, каждый из них имеет свою мощность. Минимальное выделение тепла достигает – 120 Вт, максимальное – 190 Вт. При расчете количества секций нужно учитывать необходимое потребление тепла в зависимости от места расположения дома, а также с учетом теплопотерь:

  • Сквозняки, которые происходят из-за некачественно выполненных оконных проемов и профиля окон, щелей в стенах.
  • Растраты тепла по пути следования теплоносителя от одной батареи к другой.
  • Угловое расположение комнаты.
  • Количества окон в помещении: чем их больше, тем больше теплопотери.
  • Регулярное проветривание комнат зимой также накладывает отпечаток на количество секций.


Для примера, если нужно обогреть комнату в 10 кв. м, расположенную в доме, находящемся в средней климатической полосе, то нужно приобрести батарею с 10 секциями, мощность каждой из них должна быть равна 120 Вт или ее аналог на 6 секций при теплоотдаче в 190 Вт.

Стандартный расчет радиаторов отопления

Расчет радиаторов отопления

Начнем обучение с рассмотрения наиболее часто использующегося метода расчета. Его вряд ли можно считать самым точным, зато по простоте выполнения он определенно вырывается вперед.

Стандартный расчет радиаторов отопления

В соответствии с этим «универсальным» методом для обогрева 1 м2 площади помещения нужно 100 Вт мощности батареи. В данном случае вычисления ограничиваются одной простой формулой:

K=S/U*100

В этой формуле:

  • K – необходимое количество секций батареи для обогрева рассматриваемого помещения;
  • S – площадь этого помещения;
  • U – мощность одной секции радиатора. Формула расчёта количества секций радиатора

Для примера рассмотрим порядок расчета необходимого числа секций батареи для комнаты габаритами 4х3,5 м. Площадь такого помещения составляет 14 м2. Производитель заявляет, что каждая секция выпущенной им батареи выдает 160 Вт мощности.

Подставляем значения в приведенную выше формулу и получаем, что для обогрева нашей комнаты нужно 8,75 секций радиатора. Округляем, конечно же, в большую сторону, т.е. к 9. Если комната угловая, добавляем 20%-й запас, снова округляем, и получаем 11 секций. Если в работе отопительной системы наблюдаются проблемы, добавляем еще 20% к первоначально рассчитанному значению. Получится около 2. То есть в сумме для обогрева 14-метровой угловой комнаты в условиях нестабильной работы отопительной системы понадобится 13 секций батареи.

Расчет алюминиевых радиаторов отопления

Расчеты от объема – что говорит СНиП?

Более точное количество секций можно высчитать, учитывая высоту потолков – этот способ особенно актуален для квартир с нестандартной высотой комнат, а также для частного дома в качестве предварительного расчета.

В этом случае мы определим тепловую мощность, исходя из объема помещения. Согласно нормам СНиП, для обогрева одного кубического метра жилой площади в стандартном многоэтажном доме необходим 41 Вт тепловой энергии. Это нормативное значение необходимо умножить на общий объем, который можно получить, перемножим высоту комнаты на ее площадь.

Например, объем комнаты площадью 25 м2 ­с потолками 2,8 м составляет 70 м3. Эту цифру умножаем на стандартные 41 Вт и получаем 2870 Вт. Дальше действуем, как и в предыдущем примере – делим общее количество Вт на теплоотдачу одной секции. Так, если теплоотдача равна 150 Вт, то количество секций – приблизительно 19 (2870/150 = 19,1). К слову, ориентируйтесь на минимальные показатели теплоотдачи радиаторов, ведь температура носителя в трубах редко когда в наших реалиях соответствует требованиям СНиП. То есть, если в техпаспорте радиатора указаны рамки от 150 до 250 Вт, то по умолчанию берем меньшую цифру. Если вы сами отвечаете за отопление частного дома, то берите среднее значение.

Расчет отдачи тепла одного алюминиевого радиатора (видео)

В видео вы узнаете, как рассчитать теплоотдачи одной секции батареи из алюминия при разных параметрах входящего и выходящего теплоносителя.

Одна секция алюминиевого радиатора имеет мощность 199 Ватт, но это при условии, что заявленный перепад температур в 70 0С будет соблюдаться. Это означает, что на входе температура теплоносителя составляет 110 0С, а на выходе 70 градусов. Помещение при таком перепаде должно прогреваться до 20 градусов. Обозначается эта разница температур DT.

Некоторые производители радиаторов предоставляют вместе со своим изделием таблицу пересчета теплоотдачи и коэффициент. Ее величина плавающая: чем больше температура теплоносителя, тем больше показатель теплоотдачи.

В качестве примера, можно рассчитать этот параметр при следующих данных:

  • Температура теплоносителя на входе в радиатор – 85 0С;
  • Остывание воды при выходе из радиатора – 63 0С;
  • Обогрев помещения – 23 0С.

Нужно сложить между собой два первых значения, разделить их на 2 и вычесть температуру помещения, наглядно это происходит так:

Полученное число равняется DT, по предлагаемой таблице можно установить, что при нем коэффициент равняется 0,68. Учитывая это можно определить теплоотдачу одной секции:

Затем, зная теплопотери в каждом помещении, можно рассчитать, сколько всего нужно секций радиаторов для установки в определенную комнату. Даже если по расчетам получилась одна секция, нужно устанавливать минимум 3, иначе вся система отопления будет выглядеть нелепо и достаточно не обогреет площадь.

В следующей статье вы узнаете, как нужно правильно подключать радиаторы отопления: http://ksportal.ru/828-podklyuchit-radiator-otopleniya.html.

Расчет количества радиаторов всегда актуально. Тем, кто строит частный дом, это особенно важно. Владельцам квартир, которые захотели поменять радиаторы, также стоит знать, как можно легко рассчитать количество секций на новых моделях радиаторов.

Приблизительный расчет для стандартных помещений

Очень простой вариант расчета. Основывается он на том, что размер отопительных батарей серийного производства практически не отличается. Если высота комнаты составляет 250 см (стандартное значение для большинства жилых помещений), то одна секция радиатора сможет обогреть 1,8 м2 пространства.

Площадь комнаты составляет 14 м2. Для расчета достаточно разделить значение площади на упоминавшиеся ранее 1,8 м2. В результате получается 7,8. Округляем до 8.

Таким образом, чтобы прогреть 14-метровую комнату с 2,5-метровым потолком нужно купить батарею на 8 секций.

Важно! Не используйте этот метод при расчете маломощного агрегата (до 60 Вт). Погрешность будет слишком большой.

Подбор радиаторов отопления по тепловой мощности

Виды расчетов отопления для частного дома

Вид расчета радиаторов отопления для частного дома зависит от поставленной цели, то есть насколько точно вы хотите рассчитать батареи отопления для частного дома. Различают упрощенный и точный методы, а также по площади и по объему рассчитываемого пространства.

По упрощенному или предварительному методу подсчеты сводятся к умножению площади помещения на 100 Вт: стандартную величину достаточной тепловой энергии на метр в квадрате, при этом формула подсчета примет следующий вид:

Q = S*100, где

Q – потребная мощность тепла;

S – расчетная площадь комнаты;

Вычисление нужного числа секций разборных радиаторов ведется по формуле:

N = Q/Qx, где

N – требуемое количество секций;

Qx – удельная мощность секции по паспорту изделия.

Так как эти формулы для высоты комнаты – 2,7 м, для других величин требуется вводить коэффициенты поправки. Вычисления сводятся к определению количества тепла на 1 м3 объема помещения. Упрощенная формула выглядит так:

Q = S*h*Qy, где

H – высота комнаты от пола до потолка;

Qy – средний показатель тепловой мощности в зависимости от вида ограждения, для кирпичных стен равен 34 Вт/м3, для панельных стен – 41 Вт/м3.

Эти формулы не могут гарантировать комфортные условия. Поэтому требуются точные вычисления, учитывающие все сопутствующие особенности здания.

Теплоотдача одной секции

Сегодня ассортимент радиаторов большой. При внешней схожести большинства, тепловые показатели могут значительно отличаться. Они зависят от материала, из которого изготовлены, от размеров, толщины стенок, внутреннего сечения и от того, насколько хорошо продумана конструкция.

Потому точно сказать, сколько кВт в 1 секции алюминиевого (чугунного биметаллического) радиатора, можно сказать только применительно к каждой модели. Эти данные указывает производитель. Ведь есть значительная разница в размерах: одни из них высокие и узкие, другие — низкие и глубокие. Мощность секции одной высоты того же производителя, но разных моделей, могут отличаться на 15-25 Вт (смотрите в таблице ниже STYLE 500 и STYLE PLUS 500) . Еще более ощутимые отличия могут быть у разных производителей.

Технические характеристики некоторых биметаллических радиаторов

Обратите внимание, что тепловая мощность одинаковых по высоте секций может иметь ощутимую разницу. Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средние значения тепловой мощности по каждому типу радиаторов

Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):

Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средние значения тепловой мощности по каждому типу радиаторов. Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):

  • Биметаллический — одна секция выделяет 185 Вт (0,185 кВт).
  • Алюминиевый — 190 Вт (0,19 кВт).
  • Чугунные — 120 Вт  (0,120 кВт).

Точнее сколько кВт в одной секции радиатора биметаллического, алюминиевого или чугунного вы сможете, когда выберете модель и определитесь с габаритами. Очень большой может  быть разница в чугунных батареях. Они есть с тонкими или толстыми стенками, из-за чего существенно изменяется их тепловая мощность. Выше приведены средние значения для батарей привычной формы (гармошка) и близких к ней. У радиаторов в стиле «ретро» тепловая мощность ниже в разы.

Это технические характеристики чугунных радиаторов турецкой фирмы Demir Dokum. Разница более чем солидная. Она может быть еще больше

Исходя из этих значений и средних норм в СНиПе вывели среднее количество секций радиатора на 1 м2:

  • биметаллическая секция обогреет 1,8 м2;
  • алюминиевая — 1,9-2,0 м2;
  • чугунная — 1,4-1,5 м2;

Как рассчитать количество секций радиатора по этим данным? Все еще проще. Если вы знаете площадь комнаты, делите ее на коэффициент. Например, комната 16 м2,  для ее отопления примерно понадобится:

  • биметаллических 16 м2 / 1,8 м2 = 8,88 шт, округляем  — 9 шт.
  • алюминиевых 16 м2 / 2 м2 = 8 шт.
  • чугунных 16 м2 / 1,4 м2 = 11,4 шт, округляем  — 12 шт.

Эти расчеты только примерные. По ним вы сможете примерно оценить затраты на приобретение отопительных приборов. Точно рассчитать количество радиаторов на комнату вы сможете выбрав модель, а потом еще пересчитав количество в зависимости от того, какая температура теплоносителя в вашей системе.

От чего зависит количество приборов

Имеется множество факторов, которые рекомендуется учитывать, когда выполняется расчет радиаторов отопления частного дома:

  • Теплоотдача парового теплоносителя значительно больше, чем у водного.
  • Чем больше в помещении оконных проемов, тем оно холоднее.
  • Если высота помещения более 3-х метров, то в таком случае мощность теплоносителя рассчитывается исходя из объема помещения, а не на основе его площади.
  • Угловое помещение всегда холоднее, так как на улицу выходят две его стороны.
  • Материал, из которого изготовлен нагревательный прибор, имеет свою теплопроводность.
  • Теплоизоляция ограждающих конструкций повышает теплоизоляцию помещения.
  • Чем ниже наружная температура, тем, соответственно, больше радиаторов необходимо устанавливать.
  • В случае одностороннего подключения трубопроводов к нагревательным приборам, не стоит устанавливать более 10 секций.
  • Современные стеклопакеты повышают теплоизоляцию помещения.
  • Наличие вентиляционной системы увеличивает мощность отопления.
  • При движении горячей воды в системе сверху вниз, увеличивается ее мощность примерно на 20%.

Как выполнить расчет количества батарей отопления в частном доме

Грамотный расчет отопления частного дома (калькулятор использовать предпочтительнее) задача исключительно сложная. Ведь слишком много факторов следует при этом учесть.

Малейшая ошибка или неправильная трактовка исходных данных могут привести к ошибке, из-за которой смонтированная система отопления не будет выполнять поставленные задачи. Либо, что тоже вероятно, режим ее работы будет весьма далек от оптимального, что приведет к значительным и неоправданным тратам.

Специалисты компании «Новое место» готовы рассчитать отопление любой специфики оперативно и недорого. Не хотите иметь проблем с теплом в доме – просто позвоните нашему менеджеру.

Существует довольно много методик, которые позволяют обычному человеку, не связанному со строительным делом, провести расчет радиаторов отопления частного дома – калькулятор для этих нужд также используется сейчас широко. Однако, на правильные данные можно рассчитывать только в том случае, если входящая информация предоставлена грамотно.

Так, самостоятельно измерить кубатуру помещения (длина, ширина и высота каждой комнаты), подсчитать количество окон и примерно определить тип подключаемого радиатора достаточно просто. Но, далеко не все владельцы жилья смогут разобраться с типом подачи горячей воды, толщиной стен, материалом, из которого они сделаны, а также учесть все нюансы предполагаемого к монтажу отопительного контура.

С другой стороны, для предварительного планирования даже такие методы, неточные, но простые в реализации, подойдут очень хорошо. Они помогут выполнить приблизительный расчет радиатора отопления в частном доме (калькулятор вам понадобится, но вычисления будут очень простыми) и примерно понять, какой отопительный контур будет наиболее оптимальным.

Расчет на основании площади помещения

Самый быстрый и весьма неточный метод, лучше всего подходящий для помещений со стандартной высотой потолков, равной примерно 2,4-2,5 метров. Согласно действующим строительным правилам, на обогрев одного квадратного метра площади понадобится 0,1 кВт тепловой мощности. Следовательно, для типовой комнаты площадью 19 квадратных метров необходимо 1,9 кВт.

Чтобы завершить расчет количества радиаторов отопления в частном доме, осталось разделить полученное значение на показатель теплоотдачи одной секции батареи (этот параметр должен быть указан в сопроводительной инструкции или на упаковке, но для примера возьмем стандартное значение 170 Вт) и при необходимости округлить полученную цифру в большую сторону. Окончательный результат будет равен 12 (1900 / 170 = 11,1764).

Предложенная методика является очень приблизительной, так как не учитывает множество факторов, напрямую влияющих на расчеты. Поэтому для корректировки стоит использовать несколько уточняющих коэффициентов.

  • помещение с балконом или комната в торце здания: +20%;
  • проект предполагает установку радиаторной батареи в нишу или за декоративный экран: +15%.

Расчет по кубатуре помещения

Предлагаемая методика также не претендует на высокую точность, но по сравнению с расчетом на основе площади помещения она дает результаты, более соответствующие реальному положению дел.

Самая большая проблема в данном случае – правильная трактовка норм СНиП, по которым для обогрева одного кубического метра жилой площади необходимо затратить 41 кВт мощности.

Так как этот параметр описывает систему организации отопления в стандартном панельном здании, расчет количества радиаторов отопления в частном доме будет не совсем точным. Но примерное представление о том, как ее следует проектировать, он дает.

Важно

В первую очередь, нужно перемножить площадь помещения на его высоту. Например, для комнаты в 30 квадратных метров и потолками в 3,5 метра итоговая цифра будет 105 м3(30 * 3,5). После этого ее нужно умножить на 41 (нормы требуемой тепловой мощности для одного «куба»): 105 * 41 = 4305 Вт (примерно 4,3 кВт).

Вычисление оптимального количества радиаторов выполняется очень просто. Прежде всего, выясните теплоотдачу одной сегмента, после чего разделите на это значение полученную ранее цифру. В нашем примере имеем 26 секций (4305 / 170 = 25,3235). Для получения более достоверного результата есть смысл использовать несколько корректирующих коэффициентов:

  • угловая комната: +20%;
  • батарея задекорирована решеткой или экраном: +20%;
  • дом плохо утеплен, основной материал, из которого сделаны стены, – крупногабаритная панель: +10%;
  • помещение находится на последнем или первом этаже: +10%;
  • в комнате большего одного окна или оно одно, но очень большое: +10%;
  • рядом расположены неотапливаемые помещения (особенно, если в них отсутствует часть стен): +10%.

Профессиональный подход

Как рассчитать батареи отопления для частного дома, если нужна очень высокая точность с минимально возможными допусками.

В этом случае есть смысл воспользоваться методикой, которая предполагает наличие нескольких уточняющих коэффициентов.

Она имеет определенные допуски, но итоговый результат позволит смонтировать такую отопительную систему, которая будет учитывать все особенности помещения.

Формула расчета имеет следующий вид: Q = 100 * S * X1 * X2 * X3 * X4 * X5 * X6 * X7. Q – количество тепла (в ваттах на квадратный метр), которое необходимо обеспечить для конкретного помещения), S – его площадь, а X1-X7 – несколько уточняющих коэффициентов.

X1: класс остекления оконных проемов (особо уточним, он не учитывает количество самих проемов)

  • Двойное остекление: 1,27.
  • 2-слойный стеклопакет: без коррекции.
  • 3-слойный стеклопакет: 0,85.

X2: уровень теплоизоляции стен (может быть скорректирован установкой внешних утепляющих конструкций)

  • Недостаточная (одинарная кладка, нет дополнительных навесных блоков): 1,27.
  • Хорошая (слой утеплителя или двойная кирпичная кладка): без коррекции.
  • Высокая: 0,85.

X3: отношение площади окон и пола

  • 50%: 1,2.
  • 40%: 1,1.
  • 30%: без коррекции.
  • 20%: 0,9.
  • 10%: 0,8 (часто встречающийся случай в складских помещениях, но в частных домах встречается очень редко).

X4: средневзвешенная температура воздуха для наиболее холодной недели в году (в градусах Цельсия)

  • -35 и менее: 1,5.
  • От -35 до -25: 1,3.
  • От -25 до -20: 1,1.
  • От -20 до -15: 0,9.
  • От -15 до -10: 0,7.

X5: внешние стены

  • Одна: 1,1;
  • Две: 1,2;
  • Три: 1,3;
  • Четыре: 1,4.

X6: тип находящегося над комнатой, для которой производится расчет, помещения

  • Чердак, лишенный принудительного отопления: без коррекции.
  • Отапливаемый чердак: 0,9.
  • Жилое помещение с собственным отоплением: 0,8.

X7: высота потолков (метров)

  • Менее 2,5: без коррекции.
  • От 2,5 до 3: 1,05.
  • От 3 до 3,5: 1,1.
  • От 3,5 до 4: 1,15.
  • От 4 до 4,5: 1,2.

Как рассчитать количество радиаторов в доме, исходя из предложенной методики? Представим себе, что у нас есть дом из двух комнат – 20 и 25 м2.

В одной из них – двойное остекление, в другой – тройной стеклопакет. Уровень теплоизоляции высокий. Соотношение окон и пола – 1:1. Самая низкая температура -17 градусов.

В доме 2 внешних стены, над комнатами находится неотапливаемый чердак, а высота стен – 3,1 м.

  • 1 комната (S=20 м2). 100 * 20 (S) * 1,27 (X1) * 0,85 (X2) * 1,2 (X3) * 0,9 (X4) * 1,2 (X5) * 1 (X6) * 1,1 (X7) = 3077,87.
  • 2 комната (S=15 м2). 100 * 15 (S) * 0,85 (X1) * 0,85 (X2) * 1,2 (X3) * 0,9 (X4) * 1,2 (X5) * 1 (X6) * 1,1 (X7) = 1544,99.

После этого нужно разделить полученные значения на теплоотдачу одной секции радиатора, (например, 170 Вт / м2):

  • 1 комната: 3077,87 / 170 = 19 (18,1051).
  • 2 комната: 1544,99 / 170 = 10 (9,0881).

Именно такое количество секций будет оптимальным и достаточным.

Виды радиаторов

Приведенное значение теплоотдачи – 170 Вт / м2 является усредненным, а значит реальное положение дел отражает далеко не всегда. Потому его также можно скорректировать для более точного расчета.

Биметаллические радиаторы

Являются в наше время самыми распространенными. Показатели теплоотдачи у разных производителей могут несколько разниться, но общее представление о том, какую они обеспечивают теплоотдачу, получить можно. Основной критерий в данном случае – межосное расстояние:

  • 500 мм: 165 Вт.
  • 400 мм: 143 Вт.
  • 300 мм: 120 Вт.
  • 250 мм: 102 Вт.

Алюминиевые радиаторы

Основной показатель здесь тот же – межосное расстояние, а приведенные нами данные верны для продукции итальянских брендов Calidor и Solar.

  • 500 мм: от 178 до 182 Вт.
  • 350 мм: от 145 до 150 Вт.

Стальные пластинчатые радиаторы

Здесь ситуация несколько сложнее, так как приходится дополнительно учитывать способ врезки в контур отопления, потому нужные параметры теплоотдачи следует выяснить у производителя вашей модели батареи.

Расчет для нестандартных комнат

Этот вариант расчета подходит для нестандартных комнат со слишком низкими либо же чересчур высокими потолками. В основу расчета положено утверждение, в соответствии с которым для прогрева 1 м3 жилого пространства нужно порядка 41 Вт мощности батареи. То есть вычисления выполняются по единственной формуле, имеющей такой вид:

A=Bx41,

где:

  • А – нужное число секций отопительной батареи;
  • B – объем комнаты. Рассчитывается как произведение длины помещения на его ширину и на высоту.

Для примера рассмотрим комнату длиной 4 м, шириной 3,5 м и высотой 3 м. Ее объем составит 42 м3.

Общую потребность этого помещения в тепловой энергии рассчитаем, умножив его объем на упоминавшиеся ранее 41 Вт. Результат – 1722 Вт. Для примера возьмем батарею, каждая секция которой выдает 160 Вт тепловой мощности. Нужное количество секций рассчитаем, разделив суммарную потребность в тепловой мощности на значение мощности каждой секции. Получится 10,8. Как обычно, округляем до ближайшего большего целого числа, т.е. до 11.

Важно! Если вы купили батареи, не разделенные на секции, разделите общую потребность в тепле на мощность целой батареи (указывается в сопутствующей технической документации). Так вы узнаете нужное количество отопительных радиаторов.

Расчетные данные рекомендуется округлять в сторону увеличения по той причине, что компании-производители нередко указывают в технической документации мощность, несколько превышающую реальное значение.

Расчет необходимого количества радиаторов для отопления

Тепловая мощность радиаторов отопления

Расчет радиаторов отопления частного дома начинается с выбора самих устройств. В ассортименте для потребителей представлены чугунные, стальные, алюминиевые и биметаллические модели, отличающиеся по своей тепловой мощности (теплоотдаче). Какие-то из них греют лучше, а какие-то хуже – тут следует ориентироваться на количество секций и на размеры батарей. Давайте посмотрим, какой тепловой мощностью обладают те или иные конструкции.

Максимально точный вариант расчета

Из приведенных выше расчетов мы увидели, что ни один из них не является идеально точным, т.к. даже для одинаковых помещений результаты пусть и немного, но все равно отличаются.

Если вам нужна максимальная точность вычислений, используйте следующий метод. Он учитывает множество коэффициентов, способных повлиять на эффективность обогрева и прочие значимые показатели.

В целом расчетная формула имеет следующий вид:

T=100 Вт/м2 *A *B * C * D * E * F * G * S,

  • где Т – суммарное количество тепла, необходимое для обогрева рассматриваемой комнаты;
  • S – площадь обогреваемой комнаты.

Остальные коэффициенты нуждаются в более подробном изучении. Так, коэффициент А учитывает особенности остекления помещения.

Особенности остекления помещения

Значения следующие:

  • 1,27 для комнат, окна которых остеклены просто двумя стеклами;
  • 1,0 – для помещений с окнами, оснащенными двойными стеклопакетами;
  • 0,85 – если окна имеют тройной стеклопакет.

Коэффициент В учитывает особенности утепления стен помещения.

Особенности утепления стен помещения

Зависимость следующая:

  • если утепление низкоэффективное, коэффициент принимается равным 1,27;
  • при хорошем утеплении (к примеру, если стены выложены в 2 кирпича либо же целенаправленно утеплены качественным теплоизолятором), используется коэффициент равный 1,0;
  • при высоком уровне утепления – 0,85.

Коэффициент C указывает на соотношение суммарной площади оконных проемов и поверхности пола в комнате.

Соотношение суммарной площади оконных проемов и поверхности пола в комнате

Зависимость выглядит так:

  • при соотношении равном 50% коэффициент С принимается как 1,2;
  • если соотношение составляет 40%, используют коэффициент равный 1,1;
  • при соотношении равном 30% значение коэффициента уменьшают до 1,0;
  • в случае с еще меньшим процентным соотношением используют коэффициенты равные 0,9 (для 20%) и 0,8 (для 10%).

Коэффициент D указывает на среднюю температуру в наиболее холодный период года.

Распределение тепла в комнате при использовании радиаторов

Зависимость выглядит так:

  • если температура составляет -35 и ниже, коэффициент принимается равным 1,5;
  • при температуре до -25 градусов используется значение 1,3;
  • если температура не опускается ниже -20 градусов, расчет ведется с коэффициентом равным 1,1;
  • жителям регионов, в которых температура не опускается ниже -15, следует использовать коэффициент 0,9;
  • если температура зимой не падает ниже -10, считайте с коэффициентом 0,7.

Коэффициент E указывает на количество внешних стен.

Количество внешних стен

Если внешняя стена одна, используйте коэффициент 1,1. При двух стенах увеличьте его до 1,2; при трех – до 1,3; если же внешних стен 4, используйте коэффициент равный 1,4.

Коэффициент F учитывает особенности вышерасположенной комнаты. Зависимость такова:

  • если выше находится не обогреваемое чердачное помещение, коэффициент принимается равным 1,0;
  • если чердак отапливаемый – 0,9;
  • если соседом сверху является отапливаемая жилая комната, коэффициент можно уменьшить до 0,8.

И последний коэффициент формулы – G – учитывает высоту помещения.

Высота комнаты

Порядок следующий:

  • в комнатах с потолками высотой 2,5 м расчет ведется с использованием коэффициента равного 1,0;
  • если помещение имеет 3-метровый потолок, коэффициент увеличивают до 1,05;
  • при высоте потолка в 3,5 м считайте с коэффициентом 1,1;
  • комнаты с 4-метровым потолком рассчитываются с коэффициентом 1,15;
  • при расчете количества секций батареи для обогрева помещения высотой 4,5 м увеличьте коэффициент до 1,2.

Этот расчет учитывает почти все существующие нюансы и позволяет определить необходимое число секций отопительного агрегата с наименьшей погрешностью. В завершение вам останется лишь разделить расчетный показатель на теплоотдачу одной секции батареи (уточните в прилагающемся паспорте) и, конечно же, округлить найденное число до ближайшего целого значения в сторону увеличения.

Цены на популярные модели радиаторов отопления

Радиаторы отопления

Калькулятор расчета радиатора отопления

Для удобства, все эти параметры внесены в специальный калькулятор расчета радиаторов отопления. Достаточно указать все запрашиваемые параметры — и нажатие на кнопку «РАССЧИТАТЬ» сразу даст искомый результат:



Расчет размера стального радиатора

Конструкция панельных приборов отличается от секционных. Батареи делаются из штампованных стальных листов толщиной 1…1.2 мм, заранее обрезанных в нужный размер. Чтобы подобрать радиатор требуемой мощности, нужно выяснить теплоотдачу 1 метра длины сваренной из листов панели.

Предлагаем воспользоваться простейшей методикой, основанной на технических данных серьезного немецкого производителя панельных водяных радиаторов Kermi. В чем суть: штампованные батареи унифицированы, типы изделий отличаются между собой количеством греющих панелей и теплообменных оребрений. Классификация радиаторов выглядит так:

  • тип 10 – однопанельный прибор без дополнительных ребер;
  • тип 11 – 1 панель + 1 лист гофрированного металла;
  • тип 12 – две панели плюс 1 лист оребрения;
  • тип 20 – батарея на 2 греющих пластины, конвекционное оребрение не предусмотрено;
  • тип 22 – двухпанельный радиатор с 2 листами, увеличивающими площадь теплообмена.

Эскизы стальных обогревателей различных типов — вид сверху

Примечание. Также существуют обогреватели типа 33 (3 панели + 3 ребра), но подобные изделия менее востребованы ввиду повышенной толщины и цены. Самая «ходовая» модель – тип 22.

Итак, панельные штампованные приборы любого бренда отличаются только монтажными габаритами. Расчет радиаторов отопления сводится к выбору подходящего типа, затем по высоте и теплоотдаче вычисляется длина батареи для конкретного помещения. Алгоритм следующий:

  1. Определите исходные данные, перечисленные в начале статьи.
  2. Выберите тип и высоту отопительного прибора. Самый распространенные варианты – изделия высотой 30, 40 и 50 см, тип 22.
  3. Воспользуйтесь представленной таблицей, где указана теплоотдача q (Вт/1 м. п.) радиаторов Kermi разных типов и размеров в зависимости от условий эксплуатации. Начните с левого столбца – отыщите соответствующую температуру комнаты, потом – теплоносителя, дальше высоту и тип батареи. В ячейке на пересечении строки и столбца найдете мощность 1 метра радиатора.
  4. Количество энергии, нужной для обогрева, разделите на величину q – узнаете метраж радиатора заданной высоты.
  5. По каталогу подберите прибор водяного отопления соответствующей длины. При необходимости (например, батарея вышла чересчур длинной) разбейте этот размер на 2—3 прибора.

Пример расчета. Определим габариты стального радиатора для той же комнаты 15.75 м²: теплопотери — 2048 Вт, температура воздуха – 22 градуса, теплоносителя – 65 °C. Возьмем стандартные батареи высотой 500 мм, тип 22. По таблице находим q = 1461 Вт, выясняем общую длину панели 2048 / 1461 = 1.4 м. Из каталога любого производителя выбираем ближайший больший вариант – обогреватель длиной 1.5 м либо 2 прибора по 0.7 м.

Окончание первой таблицы — теплопередача 1 м длины радиаторов «Керми»

Совет. Наша инструкция на 100% верна для изделий компании Kermi. При покупке радиаторов другого бренда (особенно, китайского) длину панели стоит принимать с запасом 10—15%.

Источники

  • https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/raschyot-kolichestva-sekcij-radiatora-otopleniya.html
  • https://aqua-rmnt.com/otoplenie/raschety/raschet-kolichestva-sektsiy-radiatorov-otopleniya.html
  • https://ProUteplenie.com/otoplenie/raschet-radiatorov-otopleniya-kolichestvo-sektsiy-i-moschnost-batarei
  • https://ksportal.ru/844-raschet-radiatorov-otoplenija.html
  • https://remoskop.ru/raschet-radiatorov-otoplenija-ploshhadi-chastnogo-doma.html
  • http://teplosten24.ru/kak-rasschitat-radiatory-otopleniya-dlya-chastnogo-doma.html
  • https://gopb.ru/radiatory/kak-rasschitat-radiatory-otopleniya-dlya-chastnogo-doma/
  • https://1-teplodom.ru/kalkulator-rasceta-kolicestva-sekcij-radiatorov-otoplenia-otoplenie-i-uteplenie-sajt-o-teple-v-vasem-dome/
  • https://msklimat. ru/kak-rasschitat-kolichestvo-batarej-v-chastnom-dome.html
  • https://probaltur.ru/radiatory/raschet-radiatorov-otopleniya-kak-rasschitat-kolichestvo-batarej-dlya-chastnogo-doma.html
  • https://aniko-gas.ru/radiatory/sekciya-radiatora-otopleniya.html
  • https://otivent.com/raschet-radiatorov-otoplenija

[свернуть]

Расчет емкости батареи – Solar Stik

Расчет емкости батареи – Solar Stik перейти к содержанию

680 Wh ∙ 2 = 1360 Wh
1360 Wh ÷ 12 V  = 113. 3 Ah
