Обустраивая систему отопления или проводя его ремонт (модернизацию), часто возникает вопрос – как правильно произвести расчет батарей (числа регистров или секций) для нормального обогрева комнаты.

В случае ошибки не получится качественно отрегулировать систему, и в помещении будет либо холодно или излишне высокая температура.

Существует два варианта задания исходных данных, по которым по которым производится расчет – по площади и по объему. Они различаются нормами на единицу, но фактически аналогичны, ведь площадь комнаты легко перевести в объем. Более правильный способ – определять количество секций по объему, поэтому рассмотрим далее как это делается.

Первый шаг – ориентировочно (грубо) рассчитать количество секций, для чего надо знать мощность теплоотдачи одного регистра.

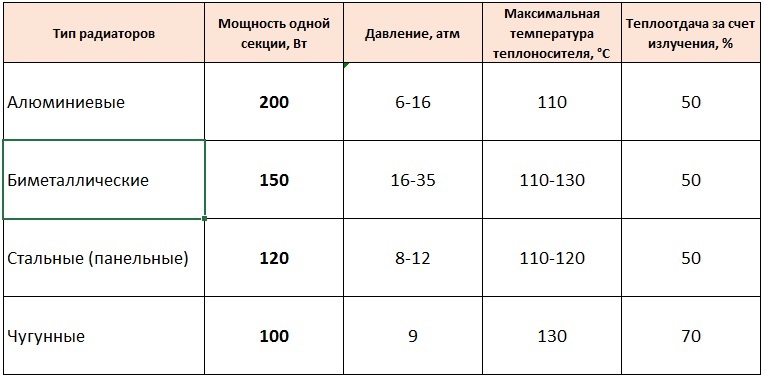

Например, для наиболее распространенных чугунные батарей теплоотдача составляет порядка 140 Вт, для других типов (алюминиевые, стальные, биметаллические) она значительно отличается, так что лучше определить этот параметр с помощью паспорта или каталога на изделие.

Для вычисления нужно объем комнаты (V) умножить на норму для одного кубического метра помещения заданную СНиП (в РФ это около 100 Вт, обозначим ее F), и разделить на мощность теплоотдачи одного регистра (М). В итоге получаем приблизительное количество секций необходимое для комнаты (Q) по формуле:

Q=V*F/M.

Шаг второй – вносим увеличивающие коэффициенты, то есть добавляем их в формулу, если какая либо проблема или проблемы присутствуют:

• Запас на непредвиденные ситуации – 1,2;
• Угловая позиция комнаты и большое количество оконных проемов – 1,8;
• Плохая теплоизоляция стен – 1,27;
• Нижняя разводка коллекторов отопления – 1,2;
• Низкая температура теплоносителя – плюс от 0,17 до 1,17 на каждые 10 градусов;
• Обычное остекление – 1,27.

Шаг третий – учитываем коэффициенты, уменьшающие количество батарей:

• Применение стеклопакетов с тройным стеклом, уменьшаем количество секций батареи на 0,85;
• Улучшенная изоляция стен комнаты – 0,85;
• Повышенная температура системы отопления – 0,85 на каждые 10 градусов.

В расчет можно вносить еще множество поправок, которые например, зависят от того как соотносится общая площадь к площади окон, какие батареи применяются алюминиевые или стальные, но чрезмерная точность нам не нужна (какая разница — рассчитать до десятых или тысячных если нужно целое число).

Полученное число округляем (в большую сторону, так как уменьшить теплоотдачу проще, чем добавить мощность отопления) и получаем окончательное количество регистров, достаточное для обогрева комнаты.

Расчет основывается на теплоотдаче одного регистра, которая является его паспортным данным, а значит не важно, какие вы собираетесь использовать батареи – биметаллические, алюминиевые чугунные. Главное чтобы вы достоверно знали отдаваемую ими энергию, правильно определили площадь или объем, и ввели поправки на особенности конструкции данного помещения.

Сколько солнечных батарей мне нужно?

Солнечные батареи становятся все более и более распространенными среди частных домовладельцев, и, как и в случае с солнечными панелями, точная установка батареи зависит от вашей конкретной ситуации и того, что вы хотите получить от накопления энергии. Вопрос «сколько солнечных батарей мне нужно?» не имеет однозначного ответа — в этой статье мы расскажем об основных факторах, влияющих на размер аккумуляторной системы, и о том, насколько большой должна быть ваша установка солнечной батареи.

Узнайте, сколько стоит солнечная энергия + хранение в вашем районе в 2023 году

Основные выводы

---

Учитывая, что средняя солнечная батарея составляет примерно 10 киловатт-часов (кВтч) размером :

• Если вы хотите сэкономить больше всего деньги, вам понадобится достаточное количество аккумуляторных батарей, чтобы покрыть потребление энергии, когда ваши солнечные панели не производят — где-то около 2-3 ​​батареи
• обычно просто нужно одна солнечная батарея
• Если вы хотите полностью отключиться от сети, вам потребуется гораздо больше емкости для хранения, примерно 8-12 батарей

Независимо от вашей мотивации для добавления собственности, вы можете зарегистрироваться на EnergySage Marketplace, чтобы начать бесплатное сравнение котировок солнечных батарей и систем хранения.

Количество необходимых батарей зависит от того, что вы хотите

К сожалению, ответ на вопрос «сколько солнечных батарей мне нужно?» редко бывает прямолинейным. Во-первых, вы можете получить множество различных окончательных ответов, основанных на том, что вы на самом деле хотите от системы с солнечными батареями и накопителями. Существует три основных способа оптимизации аккумуляторной системы: для максимальная экономия денег , отказоустойчивость или самодостаточность .

Проектирование системы солнечных батарей для экономии денег

Если вы хотите максимально сэкономить на электроэнергии с помощью солнечных батарей, вам нужно знать, как выглядит ваш тарифный план на электроэнергию. Как правило, в структуре с фиксированной ставкой вам понадобится достаточная емкость хранилища, чтобы как можно меньше полагаться на сеть. Чем больше вы сможете сохранить от своих солнечных батарей и использовать позже, тем лучше будет ваша долгосрочная экономия. Другим основным вариантом тарифа на электроэнергию является план с плавающей ставкой — для них важно убедиться, что у вас как минимум достаточно емкости для хранения, чтобы пережить время дня с высокими затратами.

Ключевой вывод: Чтобы сэкономить как можно больше денег с солнечными батареями, вам необходимо достаточное количество энергии, чтобы ваш дом был самодостаточным в часы пик цен на электроэнергию. Пиковые часы ценообразования различаются в зависимости от того, где вы живете и какой именно тарифный план вы используете. Прочтите нашу статью о том, какой тарифный план вы используете, чтобы узнать еще больше. В конце концов, это примерно составит около 2-3 ​​средних литий-ионных аккумуляторов , таких как Tesla Powerwall, чтобы в основном избежать использования электроэнергии в часы пик и когда ваши солнечные панели не производят энергию.

Важно отметить, что это не означает, что вы самодостаточны и вообще не нуждаетесь в сети — это просто означает, что вы максимально используете свои солнечные панели и используете как можно больше собственного солнечного электричества.

Аккумуляторы и сетевые счетчики

---

Если вы в основном заинтересованы в экономии денег от установки солнечных батарей, и вы также находитесь в районе с индивидуальным сетевым счетчиком, солнечные батареи, вероятно, не помогут вам сэкономить много доп. Когда у вас есть чистый счетчик один к одному, электрическая сеть, по сути, действует для вас как гигантская батарея, но вместо того, чтобы хранить электроэнергию и получать ее позже, вы собираете кредиты за электроэнергию, которую вы отдаете в сеть, которую вы можете использовать. выкупить позже, когда вы берете электричество из сети.

Проектирование системы солнечных батарей для повышения отказоустойчивости

Солнечные батареи все чаще используются в качестве средства обеспечения отказоустойчивости при выходе из строя сети. С установленной аккумуляторной системой вы можете обеспечить питанием свой дом и основные приборы в экстремальных погодных условиях и при сбоях в электросети. Как вы можете себе представить, количество батарей, которые вы должны получить по соображениям отказоустойчивости, во многом зависит от того, насколько отказоустойчивыми вы хотите быть! Если вы заинтересованы только в том, чтобы поддерживать работу нескольких вещей во время быстрых отключений, одна батарея сделает свое дело. Если вас больше беспокоят более длительные сбои, которые могут растянуться на несколько дней, вам потребуется больше места для хранения.

Ключевой вывод: Для большинства владельцев жилых домов одной средней литий-ионной батареи будет достаточно, чтобы свет оставался включенным во время большинства отключений электроэнергии.

Проектирование системы солнечных батарей для автономного (или автономного)

Если вы хотите спроектировать систему с солнечными батареями и аккумуляторами, чтобы вы могли полностью отключиться от сети, вам понадобится батарея значительно большего размера, чем для любого другого варианта использования. У нас есть целая статья, в которой приводятся примеры расчетов, которые вам, возможно, придется выполнить, чтобы настроить автономную работу — ознакомьтесь с ней, чтобы узнать, насколько большими должны быть ваша солнечная батарея и батарея.

Ключевыми факторами, которые следует учитывать при принятии решения о том, сколько солнечных батарей вам нужно, чтобы отключиться от сети, являются нагрузки, которые вы хотите запитать, и как долго вам может потребоваться оставаться на питании от батарей.

Ключевой вывод: Для автономности требуется большой объем аккумуляторной батареи, особенно если вы собираетесь наращивать емкость в течение очень длительного времени без солнечного света (пасмурная погода, ночи и т. д.). Думаю на порядка 8-12 средних литий-ионных аккумуляторов типа Tesla Powerwall.

Какие факторы влияют на размер системы солнечных батарей?

Независимо от того, что вы хотите получить от системы с солнечными батареями и аккумуляторами, есть несколько универсальных факторов, влияющих на то, сколько батарей вы должны приобрести. Эти факторы включают в себя электрические нагрузки, которые вам нужны для питания , размер / производительность вашей системы солнечных панелей и что вы хотите от системы хранения.

Электрические нагрузки

«Нагрузка» — это все, что потребляет электричество. В случае с солнечными батареями и бытовыми батареями электрические нагрузки — это приборы и системы, такие как холодильники и кондиционеры, которые используют электричество в вашем доме. При проектировании системы хранения важно знать, сколько электроэнергии вам нужно для обеспечения ваших приборов — в зависимости от того, что вам нужно, вам потребуется больше или меньше емкости для хранения.

Подробнее о том, как рассчитать электрическую нагрузку, читайте в нашей статье по теме.

Размер и производство вашей системы солнечных панелей

Чтобы зарядить аккумулятор электричеством, вам нужно либо напрямую питаться от сети, либо заряжать его с помощью солнечной энергии. Независимо от того, хотите ли вы сэкономить деньги или повысить надежность своего дома, зарядка аккумулятора солнечной энергией обычно является подходящим способом. Поэтому очень важно знать, сколько солнечной энергии производят ваши панели и сколько они смогут зарядить вашу аккумуляторную систему в течение дня. Возможно, вам нужно больше емкости для хранения, чем могут заполнить ваши панели, поэтому вам может потребоваться установить больше солнечных панелей, чтобы получить полную выгоду от вашей установки для хранения солнечной энергии.

Ваши индивидуальные потребности

Наконец, как мы говорили выше, знание того, что вы хотите получить от системы с солнечными батареями, очень важно, когда вы решаете, сколько солнечных батарей вам нужно. Как правило, автономные системы нуждаются в большем количестве батарей, а системы, разработанные для отказоустойчивости и экономии, могут быть значительно меньше.

Бонусный фактор: фиксированный или переменный тариф на электроэнергию

---

Если вы пользуетесь планом с плавающим тарифом на электроэнергию, таким как плата за время использования или по требованию, это также может повлиять на идеальный размер вашей системы солнечных батарей. В некоторых регионах с тарифными планами с плавающей ставкой вы можете «арбитражировать» в периоды пиковых цен, что означает, что вы можете продавать накопленную электроэнергию в сеть по более высокой цене, чем вы могли бы получить в другое время. Таким образом, может быть выгодно установить немного большую емкость для хранения, чтобы воспользоваться более высокой отдачей от вашего электричества.

Важно отметить, что вы не можете просто установить тонны батарей, хранить тонны электроэнергии и позже продать все это обратно в сеть с премией. Большинство коммунальных услуг имеют ограничения на размер арбитража, и вы, скорее всего, не получите прибыль в течение года с этой стратегией. Тем не менее, по-прежнему полезно иметь в виду запасной план на случай, если вам в конечном итоге придется брать электроэнергию из сети в периоды высоких затрат.

Для подавляющего большинства установок выбор размера системы солнечных батарей для покрытия 100 процентов ожидаемого потребления электроэнергии в темное время суток сэкономит вам одинаковую сумму денег независимо от того, используете ли вы план с фиксированной или переменной ставкой. . Цель та же: брать из сети как можно меньше электроэнергии!

Как рассчитать необходимое количество батарей

Каждая установка солнечных батарей и батарей отличается, и важно учитывать свой уникальный профиль энергопотребления, когда вы выбираете варианты солнечных батарей и аккумуляторов. Любой потенциальный установщик солнечных батарей, с которым вы можете работать, является отличным ресурсом для этого — они смогут пройтись по всем тонкостям вашей уникальной собственности и узнать, как вы можете достичь своих целей. В общих чертах, вот как могут выглядеть расчеты размера системы накопления энергии для трех разных вариантов использования:

Пример № 1: установка солнечных батарей для экономии денег

Самый важный расчет, который вам нужно сделать для системы солнечных батарей, предназначенной для экономии ваших денег, — это количество электроэнергии, которое вы используете, когда солнце не светит, т. е. количество электроэнергии, которую вы не можете получить напрямую от своих солнечных батарей. Вам нужно знать несколько вещей об использовании электроэнергии, чтобы получить это число, а именно:

• Количество времени (в часах), в течение которого вы не можете производить солнечную электроэнергию
• Потребность в электроэнергии от всех устройств/систем, которые вы хотите запустить в течение этих часов

Отсюда вы можете рассчитать количество необходимых вам батарей, умножив потребность в электроэнергии приборов, которые вы хотите запитать, на количество часов. они должны быть запитаны. Это не идеально — некоторые бытовые приборы, такие как посудомоечная машина, нужно запустить только один раз, и они не требуют почасовой электрической нагрузки . Однако вы можете прикинуть: например, если у вас есть посудомоечная машина мощностью 1500 Вт (Вт), кондиционер мощностью 3000 Вт, холодильник мощностью 800 Вт, а также освещение, Wi-Fi и другие приборы, потребляющие 1000 Вт электроэнергии, это около 6,3 киловатт ( кВт) электроэнергии, необходимой вам из системы хранения в течение часа, когда вы запускаете посудомоечную машину, и 4,8 кВт электроэнергии в остальное время. Предполагая четырехчасовой пиковый интервал ценообразования, это 20,7 кВтч электроэнергии, покрываемых две солнечные батареи как у LG CHEM Resu 10H.

Пример № 2: установка солнечных батарей для обеспечения отказоустойчивости

Размышление о солнечных батареях для обеспечения отказоустойчивости очень похоже на описанный выше случай: все дело в том, чтобы знать, что вы хотите питать и как долго. Принимая указанную выше электрическую нагрузку за час использования посудомоечной машины (6,3 кВт), вы можете покрыть эту нагрузку одной батареей в течение часа с лишним, чего более чем достаточно, чтобы выдержать типичное отключение электроэнергии.

Пример №3: установка солнечных батарей для автономности/отключения от сети

Выход на полную автономию с солнечными батареями — более дорогой и сложный процесс, чем подключение к сети. Мы приводим некоторые примеры расчетов в нашем блоге по этой теме, но, как правило, вам нужно планировать длительные периоды низкой выработки солнечной энергии, потому что, в отличие от постоянного подключения к сети, вы не можете просто использовать электроэнергию, поставляемую коммунальными службами, когда Сейчас туманно.

Начните работу с солнечными батареями и накопителями на EnergySage

Независимо от того, интересуетесь ли вы солнечными батареями с накоплением энергии или самими солнечными батареями для вашего дома, EnergySage может вам помочь. Наши консультанты по энергетике могут помочь вам просмотреть ваши котировки и точно понять, что вы сравниваете, когда речь идет о размере вашей солнечной системы или системы хранения. Зарегистрируйтесь в EnergySage, чтобы начать сегодня!

Как определить размер блока солнечных батарей

*Двухфазный блок батарей Trojan

При установке автономного или гибридного фотоэлектрического массива

определение размера блок батарей может быть сложным процессом, и часто исследования приводят к больше вопросов, чем ответов. Аккумулятор имеет несколько спецификаций и значения этих терминов и рейтингов могут привести к исчислению колледжа воспоминания. К счастью, есть способ определить размер батареи, которую вы должны выбирать для вашей солнечной системы.

Первый шаг — определить размер вашей солнечной батареи, это можно легко определить, собрав от 6 месяцев до одного года вашей коммунальной услуги. счетов и вычисление вашего среднего киловатт-часа.

Пример:

01-16: 2350 кВтч

02-16: 1750 кВтч

03-16: 1550 кВтч 5

12-16 9000 0003

05-16: 3250 кВтч

06-16: 2750 кВтч

Итого – 13 375 кВтч

13 375 кВтч/6 месяцев = Среднее 22290,68 кВтч или 2,3 кВтч

Следующим шагом является определение системы напряжения, которую вы будете использовать. хотеть. Это напряжение часто определяется общим напряжением вашей солнечной батареи. панели. Как правило, для солнечной установки наиболее желательна 12-вольтовая система. Для целей определения остальных вычислений мы будем использовать 12-вольтовая установка.

Для номинальной мощности в ампер-часах большинство фотоэлектрических аккумуляторов используют класс C20. рейтинг. Рейтинг C20 означает, что батарея полностью разряжена. в течение 20 часов. Есть также оценки C100, которые означают, что батарея был полностью разряжен в течение 100 часов. Как правило, когда Глядя на сайты продавцов солнечных батарей, номинальные ампер-часы указаны в изделии. title — типичный для отрасли рейтинг C20.

Чтобы определить использование батареи в кВтч, вам просто нужно умножить номинал в ампер-часах (Ач) в соответствии с желаемой системой напряжения.

Однофазная система аккумуляторных батарей

225 Ач при 12 В = 3,3 кВтч при 100 % разряде = 2 батареи

225 Ач при 24 В = 6,6 кВтч при 100 % разряде = 2 4 батареи

3

3 13.2 кВтч при 100% разрядке = 8 батарей

Двухфазная система (удвоение Ач)

550 Ач при 12 В = 6,6 кВтч при 100% разрядке = 4 батареи

550 Ач при 24 В = 13,2 кВтч при 100 % разрядке = 8 батарей

550 Ач при 48 В = 26,4 кВтч при 100 % разрядки = 16 батарей

Для удовлетворения требований, установленных ранее упомянутым средний кВтч. Лучшим размером батареи будет система 225 Ач при 12 В с 2 батареи. Увеличение размера аккумуляторной батареи приведет к гораздо лучшему производительность. Кроме того, чем медленнее разряжаются батареи, тем больше мощность у них будет.

Для новичков рекомендуем производителей Trojan Battery и Сарретт Роллс.

*Trojan T105 AGM Battery

Приведенный выше расчет основан на Trojan T105 батареи, которые очень популярны для больших банков батарей из-за возможность параллелизма. При правильном уходе эти батареи могут работать 4-6 лет, и 1-2 года при неправильном уходе. Важно получить руководство пользователя и руководство по обслуживанию для любой батареи, которую вы покупаете, чтобы взять с собой Преимущество максимально возможного срока службы.

Еще один популярный аккумулятор для начинающих от Trojan — L16 который имеет на 60% больше емкости, больше свинца и электролитов, чем T105, который делает их более длительными. Тем не менее, этот увеличенный размер действительно увеличивает стоимость батареи.

Surrette Rolls обычно дороже, чем Trojan Батарейки, и иногда может быть трудно получить, поскольку они не имеют распределительная мощность Trojan Battery.
