Бетономешалка своими руками — как сделать устройство

Чтобы делать работы по благоустройству участка нередко требуется бетон. Вручную его тяжело замешивать, а приобретать бетономешалку нерентабельно. Хороший вариант — изготовить бетономешалка своими руками.

Содержание

• 1 Виды бетономешалок
  • 1.1 Механические или электрические
  • 1.2 Принудительные, гравитационные или вибрационные
  • 1.3 Объем бетономешалки
• 2 Чертежи и устройство простых бетономешалок
  • 2.1 Вибрационная бетономешалка из перфоратора
  • 2.2 Бетономешалка с ручным приводом из бочки
  • 2.3 Электроприводные заводские бетономешалки
  • 2.4 Самодельная гравитационная бетономешалка своими руками из металлолома
    • 2.4.1 Бетономешалка своими руками – сборка
  • 2.5 Бетономешалка своими руками принудительного типа из жестяной кастрюли
• 3 Важные нюансы
• 4 Заключение

Виды бетономешалок

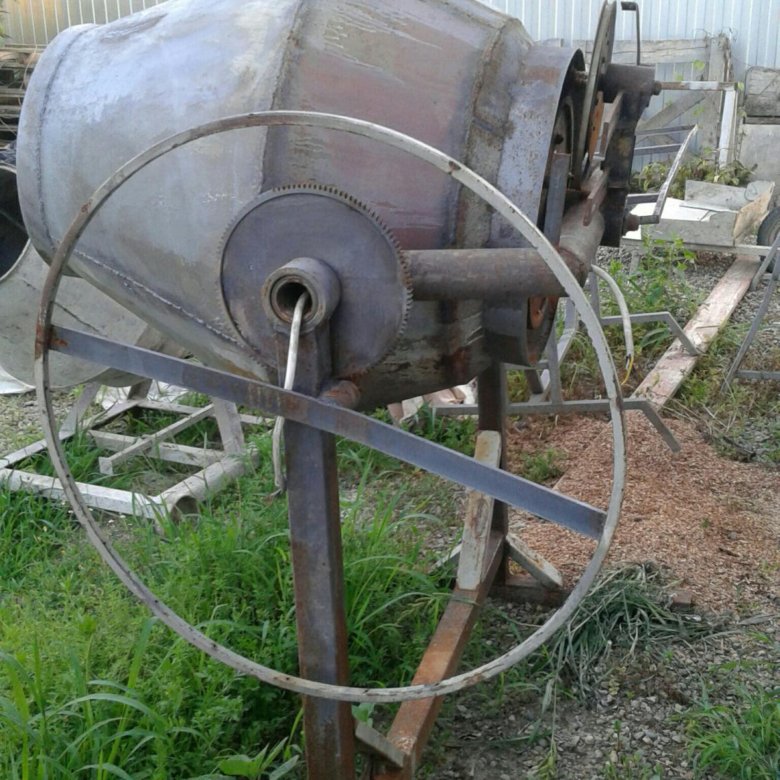

Рисунок 1. Бетономешалка

Рассмотрим, как работает самодельная бетономешалка, чтобы подобрать нужную ее конструкцию. Не стоит думать, что загружая агрегат под завязку, удастся быстрее закончить мероприятие. Следует заранее определить вид устройства и его габариты, подходящие именно вам.

Механические или электрические

Если ваши помощники — сильные люди, вполне достаточно ручного механизма. В него нужно загрузить все ингредиенты смеси, после чего вращать рукоятку, перемешивая их.

Электрические самоделки позволяют быстрее и качественнее замешивать значительные объемы бетона. Мощные моторы требуют наличия на участке  трехфазной сети. Когда присутствует лишь одна линия, подающая 220 В, производительность механизма резко снизится.

Принудительные, гравитационные или вибрационные

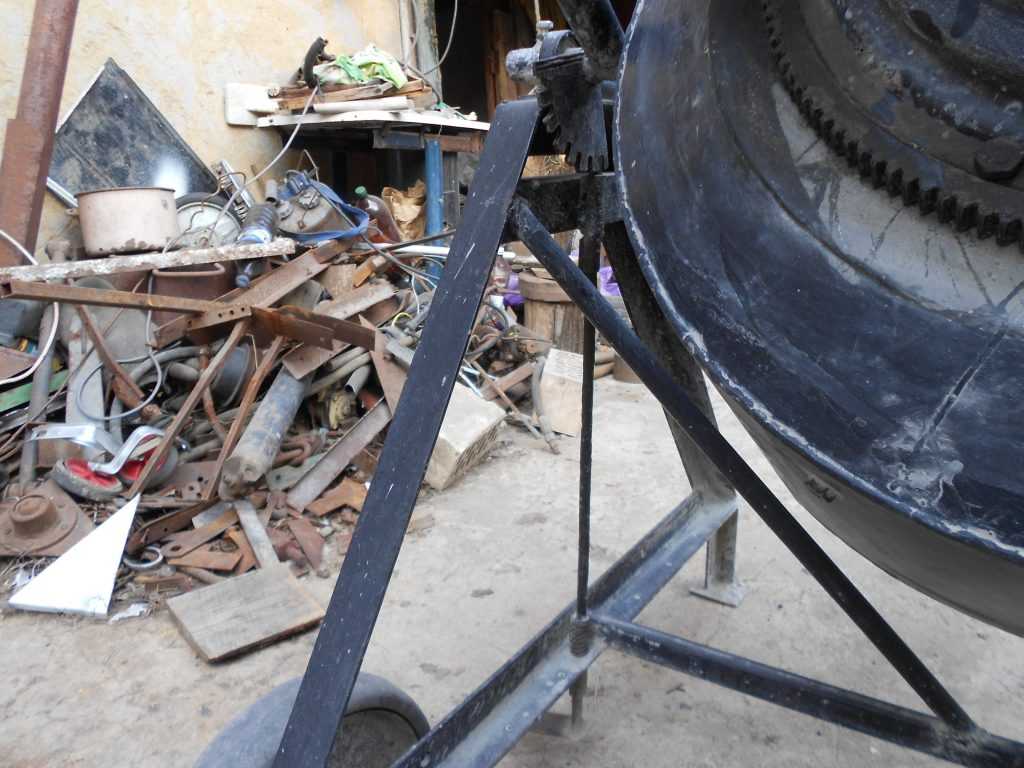

Рисунок 2. Разновидности бетономешалок

Конструкция, которую будет иметь самодельная бетономешалка электрическая, зависит от принципа ее работы:

• принудительное устройство имеет неподвижную емкость, внутри которой перемещаются лопасти;
• гравитационная бетономешалка электрическая перемешивает бетон вращением емкости с закрепленными на ее стенках лопастями;
• вибрационные агрегаты малопроизводительны, но готовят однородную смесь.

Лучше, когда сделан механизм с электродвигателем, поскольку его тогда можно крепить на вертикальную ось, увеличивая объем перемешиваемой смеси. Вибрационная бетономешалка электрическая выполняется посредством использования перфоратора. И хотя залить фундамент с их помощью не получится, сделать заливной пол в ванной или замешать раствор для плитки вполне реально. При этом конструкция проще некуда и не требует непосредственного участия человека. Так что с работой справится даже женщина.

Объем бетономешалки

От объема будущей «помощницы» зависит производительность строительных работ. Оптимальный вариант — 200 л. Вручную столько замесить сложно.

Чертежи и устройство простых бетономешалок

Теперь рассмотрим подробнее, как сделать бетономешалку для подсобного хозяйства самому. Для этого предлагаем несколько вариантов таких механизмов, создание которых вызовет минимум финансовых и трудовых  расходов.

Вибрационная бетономешалка из перфоратора

Рисунок 3. Вибрационная бетономешалка

Использование насадки на дрель в виде миксера упрощает процесс замешивания бетона, но держать долго руками устройство тяжело. Если имеется перфоратор, удастся изготовить простой вибрационный механизм.

Нужно сначала изготовить вибратор. Его форма похожа на двояковыпуклую линзу. Перфоратор крепят на кронштейн, в емкость засыпают компоненты и заливают воду.  Когда из раствора перестанут подниматься пузырьки — он готов.

Бетономешалка с ручным приводом из бочки

Рисунок 4. Бетономешалка с ручным приводом

Когда требуется за раз замешивать много раствора, удобнее изготовить конструкцию из двухсотлитровой бочки. Понадобится металлическая труба, фланцы, сварочный аппарат и болгарка:

1. В бочке необходимо вырезать отверстия для загрузки и трубы. Последняя станет осью вращения.
2. Изнутри к стенкам нужно приварить пару лопастей, чтобы смесь лучше перемешивалась. Они должны пролегать по всей длине стенок, не касаясь их, чтобы не накапливать раствор.
3. В отверстия продевают заготовленную трубу, приваривая ее концы, фиксируя их фланцами.
4. Когда изготавливается бетономешалка электрическая, необходимо на трубу закрепить еще шкив.
5. Сварите каркас. Его высоту подбирайте так, чтобы загружать ингредиенты было удобно. На опорах оси выполните уключины для свободного ее вращения. Лучше использовать подшипники, но можно и отрезки трубы, имеющие больший диаметр.
6. Сварите устойчивое основание, которое не позволит конструкции шататься при замешивании.
7. Если механизм вращения ручной, приварите к оси рычаги. Чем они длиннее, тем легче будет вращать бочку.
8. На загрузочном люке прикрутите крышку, которая плотно будет закрывать отверстие.

Аналогичную конструкцию имеет и бетономешалка электрическая, только ее вращает посредством ременной передачи мотор.

Можно изготовить иную конструкцию, в которой вместо бочки будут внутри вращаться лопасти. Понадобится для изготовления такая же двухсотлитровая бочка, а также трубы прямоугольного и круглого сечения. С емкости срезают часть боковины, чтобы получилось глубокое корыто. По бокам у нее должны присутствовать отверстия, через которые пройдет вал. Однако лопасти необходимо приваривать не к бочке, а к трубе. Выгружать смесь удобно — достаточно перевернуть емкость.

Внимание! Если изготовлена такая бетономешалка электрическая — она требует обслуживания всего одним человеком. А вот ручное оборудование нуждается в участии двух работников.

Электроприводные заводские бетономешалки

Когда отсутствуют навыки сварщика, бетономешалка электрическая, изготовленная самостоятельно, не получится. Хотя при наличии знакомого, способного выполнить все эти работы, можно сделать прекрасный агрегат практически из мусора.

Самодельная гравитационная бетономешалка своими руками из металлолома

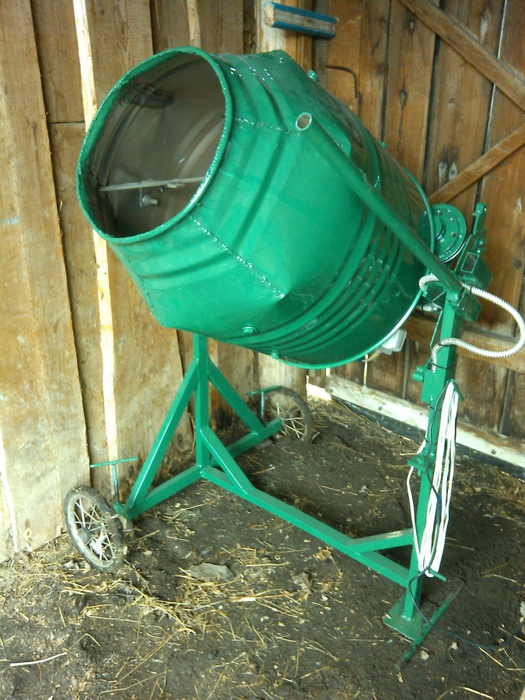

Рисунок 5. Самодельная гравитационная бетономешалка

Первым делом определяют требуемый объем агрегата. Затем начинают поиски на местах приема металлолома нужных деталей. Понадобятся:

• металлические листы толщиной 2,5 мм и 5 мм;
• автомобильный маховик от «Волги», ступица, а также бендикс;
• подшипники;
• квадратные металлические трубы.

Бетономешалка своими руками – сборка

Когда перечисленные заготовки собраны, можно начинать сборку. Бетономешалка электрическая получится качественной, если придерживаться такой схемы действий:

• Сначала на бумаге нужно нарисовать раскрой груши и перенести эскиз на металлические листы.
• После разрезания металла его сгибают, а затем сваривают. Гнуть удобно кувалдой.
• До начала сварки к нижней части груши требуется прикрепить вращающий механизм. Желательно выполнить его съемным – тогда готовую конструкцию будет проще транспортировать.
• Сваривают элементы части груши, совмещая сначала нижнюю ее и центральную части. С этой целью надрезают кромку центрального обода, а затем ее загибают внутрь, чтобы не проваливалась нижняя деталь, которую вставляют через верх и продавливают кувалдой вниз до упора. Когда края деталей соединяться, их сваривают в единую конструкцию.
• Верхняя часть насаживают на полученное изделие и приваривают к нему.
• Изнутри приваривают лопасти, которые будут перемешивать раствор. Чтобы смесь не скапливалась на сварочных швах, делают небольшой зазор между емкостью и лопастями.
• Далее готовят устройство для опрокидывания груши. Оно должно быть прочным, поскольку даже пустая емкость имеет приличный вес.
• Станину также рекомендовано выполнять массивную. Хотя ее сложно перемещать, но зато нагруженная емкость при перемешивании не станет трястись.
• Опрокидывающий механизм нужно выполнять на маховике, используя шестерню, чтобы удобно было в одиночку опрокидывать емкость.
• Делают простейший редуктор, способный передавать на грушу от электродвигателя крутящий момент. Шкивы необходимо рассчитать таким образом, чтобы груша делала за минуту 25 оборотов (можно и меньше).
• Устанавливают мотор. Для объемной груши понадобится двигатель с мощностью минимум 1 кВт.
• Для предотвращения проникновения крупных кусков смеси внутрь механизма вращения, желательно над венцом наварить металлическую полоску.

После выполнения всех действий бетономешалка электрическая готова. Ее лучше покрасить, чтобы не допустить коррозию, но после нескольких рабочих циклов она приобретет свой классический цвет — серый.

Бетономешалка своими руками принудительного типа из жестяной кастрюли

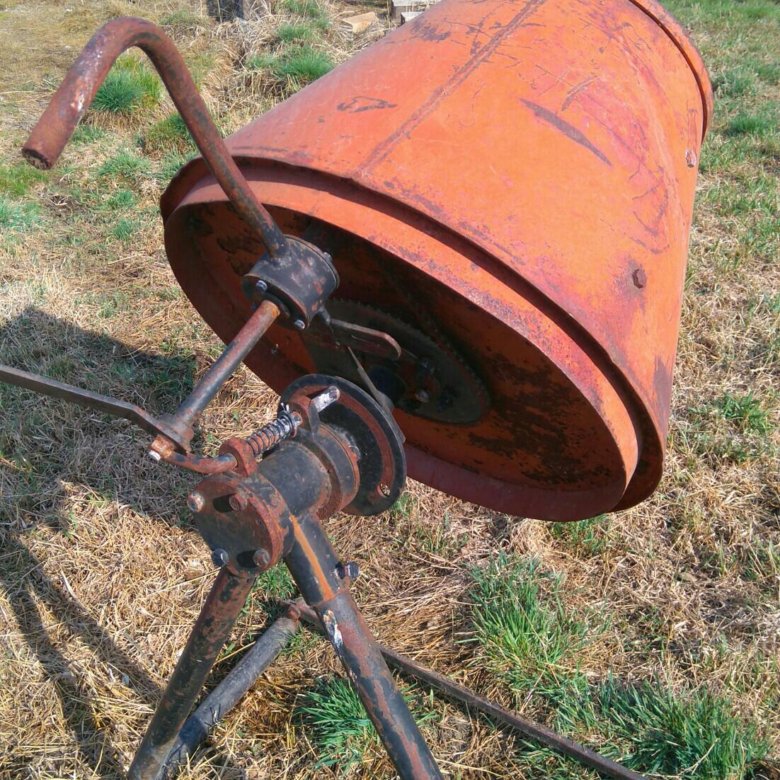

Рисунок 6. Самодельная бетономешалка

Когда в хозяйстве присутствует столитровая широкая кастрюля, из нее вполне доступно бетономешалку сделать своими руками. К емкости только нужно приладить вращающийся механизм с лопастями, а также соорудить люк. Этапы работы выглядят так:

1. Сначала требуется отметить центр емкости, где будет расположен вал. Далее вырезают люк, через который готовую смесь выгружают. Практичнее выполнить полукруглую крышку, сделав ее поворачивающейся.
2. Для этого на вырезанный полукруг необходимо приварить стержень, вокруг которого деталь сможет поворачиваться. Чтобы предотвратить вытекание раствора, над люком приваривают металлическую полосу — ограничитель движения заслонки.
3. Крепят на подшипнике центральный вал.
4. На смонтированный подшипник устанавливают редуктор, соединенный с двигателем. Для его надежной фиксации и обеспечения требуемого натяжения ремня, мотор устанавливают на рейки, приварив их к низу емкости снаружи.
5. Чтобы усилить каркас, по верхней кромке емкости варят обод из двухмиллиметровой стали либо стального прута. Одновременно внизу и по бокам емкости приваривают ребра жесткости.
6. После крепления к раме колес и механизма вращения, конструкцию переворачивают. Надевают на вал лопасти, закрепляя их болтом. Необходимо правильно их расположить, чтобы одна снимала со стенок раствор, вторая удаляла его на дне, остальные же перемешивали среднюю часть.
7. Самый удачный вариант — выполнить лопасти подвижными. Тогда их положение получится настраивать по ходу работы, учитывая типа перемешиваемой смеси.

После завершения всех действий бетономешалка, изготовленная собственноручно, будет готова к работе. В ней удобно смешивать любые растворы, делая их по желанию густыми либо жидкими, добавляя к смеси щебень любой фракции. Аналогичную конструкцию можно сделать, выполнив горизонтальное расположение кастрюли.

Приемлемый вариант изготовления такой строительной техники подробно рассказан в прилагаемом видеоролике:

Важные нюансы

После изготовления самодельной конструкции ее необходимо испытать на разных смесях. Практический опыт подсказывает, что оптимальный вариант выполнения загрузки компонентов следующий:

• сначала загружают щебень;
• к нему добавляют немного воды;
• затем засыпают половину цемента;
• добавляют воду;
• высыпают остаток цемента;
• засыпают понемногу песок.

Заключение

При условиях максимальной экономии, поскольку бюджет на выполнение домашних строительных работ у большинства населения весьма ограничен, многие домовладельцы стремятся экономить не только на услугах строительных бригад, но и на качестве используемых строительных материалов. Нежелательно только экономить на строительных приспособлениях, существенно облегчающих выполнение поставленных задач. Изготовить самостоятельно сложную технику не получится, а вот бетономешалку, хотя она и кажется достаточно сложным оборудованием, сделать самому вполне доступно.

как сделать из бочки бетономешалку своими руками

Многие не знают, как сделать бетономешалку своими руками . Способов изготовления такого агрегата может быть несколько. Самым сложным вариантом является конструкция, в которой имеется самодельный электродвигатель. Для ее создания могут быть использованы подручные средства.

Из чего можно изготовить бетономешалку

Чтобы поправить фундамент дачного домика, залить цементом дорожки, изготовить забор на опорах, обязательно потребуется бетономешалка. Применение промышленной модели не является обязательным, так как это приведет к большим затратам. В данном случае удачным решением будет самостоятельное создание бетономешалки. Для такого агрегата не потребуются большие финансовые вложения.

Изделие, которое планируется изготовить в домашних условиях , должно отвечать следующим требованиям:

• безопасность в использовании;
• низкие затраты на эксплуатацию;
• простота в применении.

Существует множество методов изготовления агрегатов, приспособленных для создания бетонного раствора. Наиболее удобную бетономешалку можно сделать из обычного бидона для молока, кастрюли больших размеров и т.п. Чертежи таких конструкций достаточно просты, а процесс создания еще проще:

• емкость приваривается к оси;
• просовывается палка либо небольшой отрезок трубы через отверстие в крышке;
• крышка притягивается к ручкам.

Чтобы сделать более удобную бетономешалку самостоятельно , потребуется применять схемы с чертежами, которые должны делаться заранее.

Как своими руками изготовить бетономешалку

Многие считают, что небольшой объем смеси достаточно перемешать самому обычным способом при помощи лопаты. Но в итоге выходит смесь очень низкого качества, поскольку перемешивать цементный раствор лопатой в корыте достаточно трудно. Этот процесс требует приложения больших усилий.

Испытание такой физической нагрузки под силу далеко не всем, поэтому легче создать бетономешалку из бочки , чтобы установить ее на свой рабочий участок. Если замешивать раствор в огромном количестве, то в конечном итоге весь состав перед использованием окажется сухим. Смесь начнет терять воду быстрее, чем ее можно будет успеть перемешать до нужной консистенции.

Свойства бетонного раствора, который замешивается с помощью дрели со специальной насадкой, тоже могут оказаться не теми, чтобы соответствовать всем требованиям. Это объясняется тем, что после применения дрели для создания раствора в нем остаются комки песка различных размеров.

Выделяют 3 способа, которые применяются для создания бетонного раствора с использованием бетономешалки:

1. Гравитационный.
2. Вибрационный.
3. Механический.

Насадка дрели должна не только вращаться, инструмент следует передвигать по кругу, а также вперед и назад. Нередко он выходит из строя из-за большого напряжения. Чтобы выяснить принцип действия бетономешалки из бочки, изготавливаемой для выполнения малых объемов работ, следует изучить весь процесс замешивания бетонной смеси.

Как сделать бетономешалку самому

В промышленности гравитационный способ не используется, так как получаемый цементный состав имеет низкое качество. Гравитационное смешивание приводит к тому, что вся емкость переваливается, а сами составляющие «шлепаются» друг на друга. В итоге они перемешиваются в однородный состав.

Вибрационный способ считается самым надежным методом производства бетона в промышленных условиях. Перемешивание цементного состава происходит с помощью вибромиксера, который предусмотрен в зафиксированной емкости. Этот способ позволяет изготовить качественный цементный раствор.

Механический способ, применяемый одновременно с гравитационным методом, предполагает вращение миксера в неподвижной бадье, имеющей выступы изнутри, что усиливает процесс перемешивания раствора путем вращения.

Способ создания бетономешалки своими руками

Перед тем как приступить к изготовлению агрегата своими руками, следует подобрать емкость необходимого размера. Идеальным вариантом будет использование для этого железных бочек, которые способны вместить не менее 200 л. Этот объем считается хорошим для замешивания нужного количества бетона за 1 раз.

Баками из пластика в качестве материалов для создания агрегата лучше не пользоваться. Такой вид бетономешалки не будет служить длительное время. Изготовить качественный вариант позволит небольшая бочка. Если крышка не предусмотрена, то ее потребуется приварить, вырезав деталь из листа металла, после чего на дно и крышку бочки необходимо прикрепить фланцы, имеющие подшипники.

В боковой стороне емкости вырезается специальный люк, через который можно будет засыпать все составляющие раствора. Данное отверстие следует проделать ближе к тому торцу бочки, который при работе с агрегатом будет расположен ниже. Вырезанная из бочки деталь должна использоваться в качестве крышки люка. Для ее закрепления применяется шарнир и какое-нибудь запорное устройство.

Чтобы цементный состав перемешивался лучше, на внутренние стены емкости необходимо приварить лопасти под углом 30-40º. Для правильного расчета угла наклона в процессе смешивания следует учитывать, что бетонный раствор должен «выталкиваться» наружу. Вместе с тем лопасти можно укрепить не только на стенах, но и на вале агрегата.

Если не удастся отыскать наиболее подходящую емкость, ее можно сделать своими руками. Для этого необходимо подготовить различные инструменты:

• металл листовой шириной 1,5-2 мм;
• аппарат для сварки;
• молоток либо киянку;
• вальцы.

Перед тем как начать резать металл, следует приготовить чертежи с указанием нужных размеров. Схемасоздания корпуса бетономешалки предполагает наличие всех элементов будущей конструкции:

1. Центральная круглая секция — 1 шт.
2. Дно емкости — 1 шт.
3. Усеченные конусы — 2 шт.

Последние элементы в списке необходимы для устройства нижней и высшей части конструкции. Для загибания в кольца деталей, разрезанных по разметке, используются вальцы. Когда все детали тщательно подогнаны, швы можно накрепко сварить.

Как сделать установку основания агрегата

Основание бетономешалки, сделанной своими руками, обычно является устойчивым, иначе конструкция способна переворачиваться в процессе эксплуатации. Если загружать в нее бетон в больших количествах не планируется, то остов будет лучше изготовить из бруса квадратной формой и размером сечения 10х10 (15х15) см. Чтоб основание устройства не пострадало от вибрации, необходимо воспользоваться следующими способами соединения:

1. «В полдерева».
2. «В шип».

После сборки всей конструкции следует проверить прочность соединений, которые были проклеены, а также применить шурупы для большей надежности. Если сделанный агрегат планируется использовать длительное время, следует выбрать раму, которую необходимо сварить из железного уголка размером не меньше, чем 45х45 мм. Для этой цели подходит и швеллер.

Если бытовой сварочный аппарат не был приобретен ранее, рама укрепляется заклепками либо гайками с болтами. При необходимости основание оснащается колесами. При этом потребуется ось, не имеющая подшипников. Если есть возможность, можно просто крутить бетономешалку. Собирая основание, нужно непременно позаботиться о наличии ручек, с помощью которых агрегат будет легко переместить с одного места на другое.

Осуществляя сборку рамы, следует предусмотреть и подготовить специальное место, где будет находиться двигатель. Понадобится противовес, который не позволит опрокинуться агрегату в случае выгрузки из него раствора. Если потребуется выгружать бетон лопатой, то в данном случае противовес не нужен. Такие моменты необходимо предусматривать при создании чертежа конструкции бетономешалки.

Как установить мотор своими руками

Для качественной работы бетономешалки потребуется подобрать однофазовый двигатель, имеющий скорость вращения вала менее 40 об/мин. Мастера, самостоятельно создающие бетономешалки, рекомендуют использовать электродвигатель из стиральной машины , которая уже изношена. Двигатели этих устройств могут работать долгое время без перегревания. Узнать, как осуществить монтаж двигателя для бетономешалки, поможет видео.

Определяясь с выбором двигателя, следует учитывать, что бетоносмеситель должен вращаться со скоростью 20-30 об/мин. С этой целью используются различные виды редукторов, но наиболее подходящими приспособлениями являются шкив и приводной ремень.

Если стиральной машины, вышедшей из строя, в хозяйстве нет, можно установить двигатель от мопеда, работающего на бензине. Для такого мотора не требуется электропитание, он крепится к корпусу бетономешалки с помощью болтов. Основанием для крепления должны выступать кронштейн или рама, которые приварены к корпусу редуктора.

Привести в действие самодельную бетономешалку следует через ручное управление. Это мобильное устройство можно с легкостью переносить. Чтобы обеспечить максимальную устойчивость агрегата, его необходимо вкопать в землю под углом 30º.

виды бетоносмесителей, тонкости сборки самодельных агрегатов

Для благоустройства дачного участка часто нужны цементный раствор или бетон. Мастера становятся перед выбором — месить вручную (а это тяжело и неэффективно, поскольку раствор быстро застывает) или приобретать промышленную бетономешалку, что неоправданно при нерегулярных работах. Поэтому многие дачники предпочитают сделать бетономешалку своими руками, так как это несложно и целесообразно.

• Принципы смешивания бетона
  • Гравитационное перемешивание
  • Принудительно-механический
  • Комбинированный вид смешивания
  • Вибрационный способ
• Чертежи и конструкции бетономешалок
  • Простейшая бетономешалка из бидона
  • Бетономешалка из бочки
• Хитрости эксплуатации самодельных устройств

Принципы смешивания бетона

Всего существуют несколько вариантов замешивания строительного раствора в бетоносмесителе. А именно:

• Гравитационный способ.
• Принудительно-механический.
• Принудительно-вибрационный.
• Комбинированный гравитационно-механический.

Самый простой способ приготовления бетонного раствора — это перемешивание лопатой в неподвижном корыте. Самый неоправданный и некачественный способ. Мало того, что раствор сам по себе быстро застывает, так еще проблематично перемешать смесь до однородной массы.

Иногда мастера размешивают раствор дрелью с насадкой миксера в ведре. Этот вариант несколько лучше, но имеет свои очень серьезные недостатки. В первую очередь, дрель не рассчитана на продолжительную беспрерывную работу, со всеми вытекающими последствиями. Кроме того, технология такого вида замешивания требует постоянного вращения и перемещения инструмента в смеси. Это ненадежно, сложно и утомительно.

Гравитационное перемешивание

При гравитационном способе бадья с раствором расшатывается или переваливается, а раствор сам себя перемешивает. То есть, компоненты самостоятельно перемещаются в ёмкости под воздействием силы тяжести. Качество готовой продукции не очень хорошее и большого объема трудно достичь. Тем не менее многие мастера в бытовых условиях этот вариант смешивания применяют.

Достоинством этого вида смешивания является простота конструкции бетономешалки. Поэтому устройства такого типа часто создаются в гаражах, дачах и на мелких предприятиях.

Принудительно-механический

Принудительно-механический способ является самым простым и распространенным. Его отличительная черта — это неподвижно стоящая ёмкость. Компоненты чаще всего замешиваются механическим приводом в барабане. Барабан может иметь горизонтальное или вертикальное расположение. Суть этого способа наглядно раскрывается на примере использования дрели в ведре.

При ограниченных объемах этот способ может быть оправданным, но имеет свои особенности:

• Возле стен ёмкости в большинстве случаев проявляются необработанные зоны.
• Раствор может быть агрессивным, поэтому взаимодействующие со смесью узлы прибора должны быть герметично спрятаны. Это усложняет конструкцию и требует дополнительного внимания.
• Если наполнитель раствора средне- и крупнозернистый, то по данной методике сложно перемешать компоненты.

Комбинированный вид смешивания

Многие сделанные самодельные бетономешалки своими руками используют комбинированный способ. Он одновременно объединяет в себе предыдущие два способа и имеет ряд преимуществ:

• Нет необходимости в плотной герметизации узлов вращения, поскольку нет контакта с раствором. Барабан сверху не закрыт.
• Детали конструкций этого типа служат дольше, поскольку механизм надежен и прост.
• Состав компонента может быть любым, вплоть до гравия, щебенки, керамзита и так далее.

Вибрационный способ

В последнее время набирает популярность вибрационный способ приготовления бетона. Этот метод позволяет качественно перемешивать большие объемы смеси и его применяют в случаях, когда надо изготовить железобетонную деталь с отличными и точными эксплуатационными параметрами.

В принципе, вибрационное смешивание может практически идеально перемешать компоненты. Единственное ограничение — это приготовление «тяжелого» раствора. Для использования этого вида перемешивания, требуются значительные энергозатраты. Примерно на двадцать литров смеси нужна мощность вибратора в 1,3 киловатта. В бытовых условиях вместо привода и редуктора используют очень мощный перфоратор. Прижимать патрон нет необходимости, а вибрации должны быть независимыми.

Чертежи и конструкции бетономешалок

Перед началом сборки нужно подготовить рабочий инструмент, определиться с материалами и подготовить емкость необходимого объема. Не рекомендуется подбирать маленькую тару, поскольку в ней раствор может застыть раньше необходимого времени, а если приготовленной смеси окажется недостаточно, то весь процесс придется повторить сначала. Оптимальный объем ёмкости — это двести литров.

Общим требованием является прочность, надежность и устойчивость конструкции. Необходимо максимально ответственно изготавливать подобные сооружения, так как малейший просчет или неаккуратность приведет к поломке или даже к травмам работника.

Простейшая бетономешалка из бидона

В случае экономии электричества и времени можно собрать ручную бетономешалку из обычного молочного бидона. Весь процесс сборки занимает несколько часов и самый ответственный момент — это сварка рамы. Немного терпения — и простое гравитационное бетоносмесительное оборудование готово.

Для изготовления этой бетономешалки потребуется, собственно бидон или другая похожая ёмкость, несколько труб или толстых прутьев.

Несмотря на простоту конструкции, в бидоне можно перемешивать даже сухой концентрат для стяжки. Ось внутри бидона рассекает смесь при вращении.

Порядок действий:

• На трубе-заготовке выгибается ручка. Водопроводные муфты привариваются в верхней части. Внутренний диаметр муфт должен быть больше, чем диаметр или поперечное сечение ручки. Чтобы избежать сильного люфта на ручку с обеих сторон от муфты можно приварить гайки.
• В бидоне проделываются отверстия, через которые пропускается труба и приваривается к корпусу. Часто корпусы бидонов изготовлены из алюминия, а ручки стальные. Соединить их можно только при помощи холодной сварки. В крайнем случае можно приварить уголки к ручке обычной сваркой. А уголки, в свою очередь, приклепать или закрепить с помощью болтов к поверхности ёмкости.
• Желательно определить центр тяжести. Тогда будет легче вращать барабан со смесью. Для определения центра тяжести тару размещают на ребре какого-нибудь предмета и смещают влево вправо.

Муфту можно не использовать, тем самым еще больше упростив конструкцию. Вместо муфт можно вырезать дугообразные углубления и разместить ось в них. Вращение будет неравномерным и со скрипом, но замесит неплохо. За один цикл работы в сорокалитровом бидоне получают около трёх ведер раствора. Иногда вместо бидона используют бочку. При этом возникает проблема как фиксировать крышку. Этот вопрос оригинально решается, если ручки прикрепить к бочке без крышки на разных уровнях. Один конец ручки около днища, другой — около верха. В итоге ёмкость размещается под тупым углом по отношению к поверхности земли и раствор не выливается при вращении. Но качество замеса при таком способе страдает.

Бетономешалка из бочки

Самодельная бетономешалка своими руками из бочки способна заменить заводскую модель и смешать равномерную хорошую смесь. Все материалы, необходимые для сборки, можно найти в гараже или дачном участке. Агрегат может быть как с ручным приводом, так и механическим.

Перечень необходимых деталей для сборки:

• Бочка или другая, похожая по форме тара. Идеальный вариант — это стандартная двухсотлитровая бочка для транспортировки нефтепродуктов или горючего.
• Труба с диаметром тридцать два миллиметра и толстыми стенками. Это будущие втулки для вала, поэтому требуется две детали сантиметров по двадцать. При электрическом варианте бетономешалки потребуются электродвигатель, подшипники и привод.
• Металлический прут для оси. Ось должна достаточно плотно входить во втулки, соответственно диаметр оси должен быть около трёх сантиметров. Длина оси равна полутора метрам. Ось смазывается солидолом для плавного вращения.
• Шестидесятимиллиметровый швеллер. Необходимо два метровых отрезка — это опорные элементы будущей станины. Распоркой для основных упоров служат два прута по пятьдесят сантиметров. Сваренные вместе, они придают устойчивость и прочность всему агрегату.
• Руль от любой машины. Чем больше руль, тем легче проворачивать весь механизм.
• Посредине бадьи располагается люк, через который происходит засыпка сухих компонентов. Его лучше всего закрепить на петлях, способные выдержать значительные нагрузки. К люку удобно присоединить ручку для удобства закрытия и открытия. Ручка может быть какой угодно.
• Металлический квадрат с размером стороны двадцать сантиметров. Он будет размещен внутри тары.

Из инструментов нужны болгарка, чтобы разрезать метал, и сварочный аппарат для прочного соединения деталей.

После подготовительных работ вопрос как сделать своими руками бетономешалку, уже не вопрос.

Сначала центруется бочка и сажается на ось. Затем конструируются внутренние элементы, которые будут помогать перемешивать бетон.

При помощи дрели или сварочного прибора в вверху и внизу бочки просверливаются два отверстия. Через них протягивается металлическая ось диаметром тридцать миллиметров, и эта конструкция плотно сваривается. Таким образом, вал и бадья надежно прикреплены друг к другу.

В центре бочки вдоль длинного края вырезается прямоугольник. Он будет люком для засыпки компонентов раствора. Ориентировочные размеры люка составляют примерно девяносто на тридцать сантиметров. В случае маленького люка им будет неудобно пользоваться. А если его сделать слишком большим, то прочность конструкции снизится.

Из металлического квадрата конструируют лопасти и крепят в бочке. Одна сторона приваривается к стенке, а другая — к оси. Для хорошего перемешивания хватает четыре или пять лопастей, равномерно расположенных внутри бочки.

Прямоугольник, полученный от вырезания люка, приваривается к петлям, которые крепятся к бочке. В результате должен получиться закрываемый люк. После чего к крышке люка присоединяют защелку или фиксатор. Главной задачей крышки является не раскрыться во время работы устройства.

Затем сваривается рама. К длинному швеллеру приваривается второй длиною пятьдесят миллиметров. То же самое делается и со второй опорой.

К другому краю швеллера приваривается труба, в которую будет вставляться ось бетономешалки.

Затем когда металлическая ось заходит во втулки, с обоих концов привариваются стопорные кольца. Их роль выполняют толстые шайбы из металла.

После чего приваривается руль к одному из краёв оси.

Если собирается электрическая модель, то необходимо собрать и подключить соответствующий узел, состоящий из мотора и приводной системы.

Хитрости эксплуатации самодельных устройств

По принципу действия самодельные бетономешалки похожи на промышленные образцы и выполняют те же функции. Но для получения комфорта домашние устройства надо немного по-другому эксплуатировать.

Советы при работе:

• Втулки надо регулярно смазывать солидолом. Это существенно уменьшит силу трения и вращать рукоятку сможет любой неподготовленный человек. Кроме того, если забывать смазывать, то оси очень быстро стираются.
• Если к распоркам станины приварить по одному колесу от стиральной машины или ненужной садовой тачки, то получится легко перемещаемая конструкция.
• Чем сильнее угол наклона, тем проще управляться с оборудованием. Максимальный угол наклона — сорок пять градусов. Если угол будет превышать это значение, то смесь будет смешиваться неравномерно.
• Если есть необходимость собрать электрическую бетономешалку, то электродвигатель можно использовать от стиральной машины с числом передачи один к восьми. А вместо руля подойдет маховик.
• Если бочка долго не используется, то её поверхность надо смазать отработанной смесью. В этом случае агрегат прослужит намного дольше.

При сборке и эксплуатации самодельных конструкций нельзя забывать про соблюдение техники безопасности. Это касается правил работы с электроинструментом и обычным инвентарём. Выполнение привычных несложных инструкций предотвратит неприятные ситуации и позволит избежать травмирование.

Как сделать бетономешалку своими руками: видео и чертежи

Содержание

1. Для чего необходима бетономешалка?
2. Технология изготовления бетономешалки
3. Этапы изготовления бетономешалки своими руками
4. Изготовление емкости
5. Монтаж основания
6. Монтаж двигателя

Многим нравиться на своем приусадебном участке проводить ремонт своими руками. Чтобы поправить фундамент дома, залить дорожки, поставить изгородь на столбиках, необходим такой агрегат, как бетономешалка. Приобретать промышленную модель нет никакого смысла, потому что это выйдет очень дорого. В этом случае отличным решением будет изготовление бетономешалки своими руками, для которой не потребуются большие финансовые затраты. Так как же сделать бетономешалку самостоятельно? Благодаря представленному видео можно наглядно увидеть весь процесс такого изготовления.

2 Технология изготовления бетономешалки

3 Этапы изготовления бетономешалки своими руками

• 3.1 Изготовление емкости
• 3.2 Монтаж основания
• 3.3 Монтаж двигателя

Для чего необходима бетономешалка?

Многие считают, что небольшое количество раствора можно легко перемешать с помощью лопаты. Однако, в результате этого получается смесь очень низкого качества. Дело в том, что мешать раствор в корыте лопатой очень тяжело. Такая физическая нагрузка не каждому под силу, поэтому легче установить бетономешалку, собранную своими руками из бочки. Кроме того, если замешивать большое количество смеси, то в итоге состав получится сухим. Раствор начинает терять влагу гораздо быстрее, чем его успевают размешивать до необходимой консистенции.

Бетон хорошего качества не получится и в том случае, если использовать дрель. При закреплении ее на кронштейне в смеси остаются комочки песка. Дрель не только должна крутиться, но и перемещаться вперед-назад и по кругу. Часто инструмент не выдерживает такого напряжения и ломается.

Чтобы понять принцип работы самодельной бетономешалки своими руками, которую изготавливают для небольшого объема работ, необходимо рассмотреть процесс размешивания раствора. Существует 3 способа:

• гравитационный метод;
• вибрационный метод;
• механический метод.

Гравитационный метод. В промышленности такой способ не применяют, потому что полученный цемент имеет низкое качество. В результате гравитационного перемешивания емкость переваливается, компоненты начинают «шлепаться» друг на друга и смешиваются в относительно однородную массу.

Вибрационный метод. Считается самым надежным способом производства бетона в промышленности. В зафиксированной бадье начинает движение вибромиксер, в результате чего получается высококачественный раствор.

Механический метод. Используется только вместе с гравитационным. При этом или миксер начинает вращаться в неподвижной бадье, или бадья с выступами внутри осуществляет вращение.

Технология изготовления бетономешалки

Существует большое количество самодельных агрегатов, которые приспосабливают для изготовления бетона. Самую простую конструкцию можно сделать из обыкновенного молочного бидона, большой кастрюли, старой выварки. Чертеж ее довольно прост, а технология изготовления еще проще:

• приваривают емкость к оси;
• в крышку просовывают палку, кусок трубы или резиновый жгут и очень сильно притягивают крышку к ручкам;
• для упрощения конструкции муфты не используют, а прорезают в станине дугообразные выемки и укладывают на них ось.

Чтобы сделать более практичный агрегат, необходимо использовать другие чертежи.

Этапы изготовления бетономешалки своими руками

Изготовление емкости

Перед тем как приступить к созданию бетономешалки своими руками, следует выбрать емкость. Лучше всего использовать для этого металлические бочки, которые могут вмещать не меньше 200 л. Именно такой объем считается оптимальным для того, чтобы замесить необходимое количество бетона за один раз. Баки из пластика лучше не использовать, так как долго они не прослужат.

Для изготовления бетономешалки потребуется бочка с крышкой и дном. Если емкость изначально не имеет крышки, то ее следует приварить, вырезав из листа металла. После этого ко дну и крышке бочки следует прикрепить фланцы с подшипниками. В боку вырезают люк, через который впоследствии будут засыпать компоненты раствора. Такое отверстие лучше всего проделывать поближе к тому торцу емкости, который в процессе работы бетономешалки будет находиться ниже. Вырезанная часть бочки будет использоваться как крышка для люка. Закрепляется она при помощи шарниров и какого-либо запорного устройства.

Чтобы раствор лучше перемешивался, на внутренние стенки бочки приваривают лопасти под углом 30 – 40 градусов. Угол наклона рассчитывается таким образом, чтобы в процессе перемешивания бетон смог «выталкиваться» наружу. Кроме того, такие лопасти можно закреплять не на стенках, а на самом вале устройства.

Если подходящую емкость найти не удается, то ее можно сделать своими руками. Для этого будут нужны следующие инструменты и материалы:

• листовой металл толщиной 1,5 – 2 мм;
• сварочный аппарат;
• вальцы;
• деревянная киянка или молоток.

Перед тем как начать резать металл, следует подготовить чертежи с указанием необходимых размеров. Чтобы изготовить корпус бетономешалки, потребуется центральная круглая секция, дно емкости и два усеченных конуса, составляющие нижнюю и верхнюю часть конструкции. Детали, разрезанные по разметке, необходимо загнуть в кольца. Удобнее делать это при помощи вальцов. После подгонки всех деталей швы надежно сваривают.

Монтаж основания

Самодельная бетономешалка должна иметь надежное и устойчивое основание. В противном случае конструкция может перевернуться во время работы. Если не предполагается загружать в нее большое количество бетона, то остов лучше сделать из квадратного деревянного бруса, имеющего сечение 10х10 или 15х15 см. Чтобы основание конструкции не смогло пострадать от вибрации во время работы, то следует воспользоваться соединениями типа «в полдерева» или «в шип». После сборки необходимо все стыки хорошенько проклеить и стянуть саморезами.

Если требуется создать более надежный и долговечный агрегат, следует отдать предпочтение раме, которую сваривают из металлического уголка размером не меньше, чем 45х45 мм. Можно также использовать швеллер. Если нет газосварочного аппарата, то раму крепят при помощи заклепок или гаек с болтами.

Если есть такое желание, то основание можно оснастить колесами. Для этого потребуется ось без подшипников и сами колеса. Такую бетономешалку легко переворачивать и перемещать. Собирая основание, необходимо обязательно предусмотреть ручки. С их помощью устройство можно передвигать.

В процессе сборки рамы обязательно предусматривают место для двигателя. Также необходим будет противовес, чтобы при выгрузке бетона конструкция не опрокинулась. Если планируется выгружать раствор лопатой, то в этом случае противовес будет не нужен. Все эти моменты должны быть предусмотрены во время создания чертежа.

Монтаж двигателя

Чтобы сделать бетономешалку более эффективной, необходим любой однофазный мотор, скорость вращения которого составляет не более 40 об/мин.

Многие мастера, создающие самодельную конструкцию, советуют использовать электродвигатели от старых стиральных машин, вышедших из строя, таких, как «Волна» или «Чайка». Такие моторы способны работать длительное время и не перегреваться. Выбирая двигатель, следует помнить, что оптимальная скорость вращения бадьи составляет 20 – 30 об/мин. Для этого используют различные редукторы. Однако оптимальным и простым вариантом является использование шкива и приводного ремня.

Вместо двигателя от стиральной машины, можно использовать мотор от мотоцикла или работающего на бензине мопеда. В этом случае бетономешалка не будет нуждаться в электропитании и ее можно использовать в любых условиях. Крепление двигателя осуществляется при помощи 4 болтов к кронштейну или на раму, которые привариваются к корпусу редуктора.

Однако самодельная бетономешалка способна работать и при помощи ручного управления. В этом случае ни электричество, ни бензин для нее не понадобятся. Такое простейшее устройство является мобильным, легким в сборке, а управлять им способен каждый. Единственным его недостатком считается присутствие помощника для замешивания раствора.

В завершение сквозь емкость конструкции продевают вал. Чтобы устройство было более устойчивым, его следует вкопать в землю под углом в 30 градусов.

Таким образом, чтобы сделать бетономешалку своими руками, никакие особые навыки не нужны. Более наглядно процесс изготовления можно увидеть на видео. Перед тем как начать собирать такое устройство, следует воспользоваться чертежами. Они помогут правильно и точно создать самодельную конструкцию без серьезных финансовых вложений.

Как сделать бетономешалку своими руками. Инснтрукция и чертежи

Владельцы частных домов и дач прекрасно знают, что там постоянно надо что-то делать, ремонтировать, подновлять, перестраивать… Так что необходимость бетонирования чего – либо совсем не редкость. Разные только объемы и масштабы работ. Поэтому заиметь собственную бетономешалку – просто светлая мысль!

Конечно, если вдруг неподалеку от вашей усадьбы расположен завод ЖБИ или иное подобное производство, то можно просто тачками навозить необходимое количество нужного раствора и не морочить себе голову. Но если такого счастья рядом нет, то для начала прикиньте расходы по его транспортировке при заказе. Некоторым такая покупка с доставкой ударит по карману совсем не слабо. Тем более, если раствора не надо в промышленных масштабах, тогда и вовсе доставка будет дороже самого бетона, овчинка выделки, как говорится, не стоит. У некоторых есть возможность одолжить бетономешалку у друзей/знакомых, но если такие работы у вас возникают периодически, то рискуете надоесть своими просьбами всем на свете. Вот мы и пришли к мысли, что свой собственный бетоносмеситель будет оптимальным вариантом, что бы пользоваться им когда угодно и сколько надо безо всяких оглядок.

Начнем знакомство с нескольких вариантов, разных по сложности, на любого потребителя, как говорится!

Какие вообще они бывают.

Если вы хотите знать, как сделать бетономешалку своими руками, тогда данная статья будет для вас интересной. Но для начала стоит познакомиться с видами бетономешалок, которые сегодня существуют. Элементарнейший вариант – это корыто или сколоченный из досок короб, в котором вручную, с помощью лопаты смешивается песок с цементом, и разбавляется все это водой. Понятно, что сил на эту процедуру уйдет немало, так что тщательно подумайте, прежде, чем ею воспользоваться. К тому же для больших объемов строительства и вовсе неподходящий.

Строительному миксеру смешивать песок с цементом тоже операция затруднительная, плотная консистенция бетона слишком тяжела для предназначенного перемешивать менее плотные строительные смеси приспособления. А при добавлении в бетон щебня и вовсе невыполнимая задача, вплоть до поломки инструмента.

Так что приходим к выводу, что все – таки придется остановиться на одном из вариантов бетоносмесителя.

Принудительный замес.

Это когда смешивание осуществляется в неподвижной емкости подвижным вращающимся валом с лопастями. Вариант смешивания строительных смесей миксером или спецнасадкой на дрели тоже является вариантом принудительного замешивания.

Расположение емкости при этом может быть как горизонтальной, так и вертикальной, вал с лопастями ориентирован в них соответственно.

Обычно бетосмесительные агрегаты состоят из:

• Барабан, в котором собственно и происходит замес.
• Рама или станина, на который монтируются все части установки.
• Электропривод с мощностью, как правило, 5 – 6 кВт.
• Тумблеры, лампы и прочие элементы контроля процесса.
• Нижний затвор/люк для скидывания готового бетона в подготовленную емкость.
• Рычаг для открывания этого затвора/люка.
• Решетка для предохранения во время процесса смешивания.
• Редуктор для передачи вращения от электропривода к рабочему валу.
• Защитный кожух для ременной передачи.
• Муфта предохранительная.
• Рабочий вал с вращающимися перемешивающими лопастями.

Рабочий барабан целесообразно установить на раме подвижно, например, на шарнирах, для облегчения скидывания готового раствора в емкость. На время смешивания просто его жестко стопорить на определенное время. Затем в нужный момент перед опрокидыванием с помощью рычага барабан снимать со стопора.

Наряду с незаменимостью такой конструкции даже и промышленных условиях, она не лишена некоторых недостатков, а именно:

Кроме износа со временем рабочих поверхностей, там существую так называемые мертвые зоны, в которых смешивания не просходит из – за недоставания лопастями раствора именно в этих местах, например, по стенкам.

Возникает сложность при сборе конструкции в местах защиты подшипников вращения от самой бетонной смеси, там необходима герметичная защита для них.

Изготовление там раствора средней или крупной фракции может представлять сложность, тогда как строительные смеси для отделочно – штукатурных работ смешает на ура.

Гравитационный замес.

Как наилучший пример действия этого принципа – в банке можно смешать крупы двух разных видов, начав просто вращать саму банку. Для больших объемов замеса это затруднительный вариант, но для нужд на частном подворье очень пригодится. Все дело в долгом времени процедуры перемешивания.

Рассмотрим как вариант емкости для смешивания бидон, он очень практичен с точки зрения герметично закрывающейся крышки, но если у хозяина есть вариант такого герметичного способа закрывания для бочки или иной емкости, можно воспользоваться и ими тоже.

Ось вращения можно сделать как снаружи, так и изнутри, во втором случае искуственное препятствие внутри емкости повысит качество раствора. Но при этом продумайте как следует ее герметизацию при сквозном проходе.

Подставку под подобную конструкцию можно легко изготовить из подручных материалов или приспособить под нее уже имеющуюся подставку под что – либо другое.

Трудность может представлять собой герметизация люка,через который сначала в емкость закладывают компоненты смеси, а после завершения смешивания выгружают готовый раствор. Дверцу, как правило, крепят на приваренные петли, а герметичность достигается путем прокладывания резиновой прокладки для предотвращения вытекания смешивающегося раствора.

Придуман даже креативный способ для улучшения качества перемешивающегся раствора. Это достигается путем установки емкости на диагональной оси, тогда увеличится амплитуда перепадов по высоте при перемешивании.

Вращать ее будет сложнее, но зато сэкономите время и улучшите качество своего раствора.

Скомбинированный способ.

Давайте с вами вместе сделаем домашнюю бетономешалку . На скомбинированном способе основаны готовые бетономешалки. Там во вращающемся под углом барабане жестко установлены лопасти, они специально разработанной конфигурации для достижения наилучшего эффекта перемешивания. Смесь под собственной тяжестью падает вниз, на лопасти. Так смешивание в конструкции двух способов привело к улучшению качества бетона. Кроме того, такая бетономешалка имеет еще несколько плюсов:

Греметизация никакая не нужна, люк открыт, и вращающие подшипники расположены снаружи.

Детали снашиваются намного дольше.

Вся конструкция проста при эксплуатации и в обслуживании.

Смешивать можно все , что угодно, включая гравий, керамзит и т.д.

При определенной смекалке можно и в бочку установить лопасти и сделать ее похожей на производственную бетономешалку. Например, установив там гребенку, сваренную из куска арматуры и железных прутьев.

Вибрационное смешивание.

На производстве и применяется именно этот способ, смеси получаются высокоточные по консистенции. Некоторые умельцы стремятся и в быту им воспользоваться. Этого можно достичь, применив мощный перфоратор без прижатия патрона к преграде. Для конструкции необходимы:

Емкость, наилучшими являются круглые узкие и длинные бадьи.

Жестко прикрепленный к корпусу кронштейн для закрепления перфоратора.

Кстати, мощность перфоратора должна быть не менее 1,3 – 1,5 кВт, меньшие варианты даже не стоит рассматривать, даже с указанными мощностями отличный результат не гарантирован.

В патрон перфоратора необходимо вставить длянный шток, связанный с вибратором. Шток необходим нужной длины, при которой тарельчатый вибратор будет находиться в центре слоя изготавливаемого раствора.

А не всегда отличный результат конструкция выдает из – за несоблюдения некоторых, казалось бы, мелочей, которые во вссе и не мелочи на самом – то деле.

Вибратор из одной тарелки много пользы не принесет. Нужно соединить две металлические тарелки донцами друг к другу (веретенообразная фигура), тогда увидите эффект от их работы.

Диаметр вибратора соотносите с мощностью перфоратора. Примерно такая формула- 150 – 200 мм на 1 кВт мощности, поэтому , если ваш перфоратор на 1,5 кВт, то тарелки готовим 225 -300 мм диаметром.

Слой смеси, которую надо перемешать, над и под тарелками должна равняться их диаметру, для получения приемлемого результата.

Это подходящий способ опять -таки не для любого раствора, при добавлении гравия он уже не подойдет. Годится только для однородных смесей. Так что для частного пользования наиболее удобен будет вариант классической бетономешалки.

Классический вариант.

Хотите знать, как сделать самодельную бетономешалку, тогда присмотритесь к классическому варианту. Но здесь кроется также много всяких хитростей и подводных камней. Несмотря на кажущуюся простоту схемы и принципа работы, нужно владеть сварочным аппаратом не понаслышке, а так же располагать некоторым количеством подходящих комплектующих в своем хозяйстве, потому как если их покупать, да еще нанимать сварщика, поистине, лучше сразу купить готовую модель в магазине.

Еще момент – надо так же помимо желания обладать некоторым количеством конструкторских, электротехнических, слесарных навыков. Без этого даже при наличии материалов рискуете их испортить, а так же просто впустую потерять время.

Итак, если у вас все вышеперечисленное соблюдено, то готовим необходимое для изготовления бетономешалки:

Емкость/бадья/барабан с уже встроенными микширующими приспособлениями.

Рама/каркас/станина в качестве подставки под будущий агрегат. На ней будет размещена и закреплена вся конструкция. Может быть на колесиках для облегчения задачи ее перемещения по площадке. И обязательное условие – крепление барабана к ней обязательно должно быть шарнирным с возможностью опрокидывания под любым углом.

Привод. Может быть электрическим или ручным (для небольших объемом бетономешалок). Иногда можно увидеть варианты установки двигаталей внутреннего сгорания. Но любой привод должен создавать вращательное движение агрегата. А передача может быть любой – зубчатой, червячной, ременной или какой-то еще.

Теперь осветим процесс сборки узлов по отдельности.

Смесительная емкость/бадья/барабан.

Для того, чтобы бетономешалка, которую вы смастерите своими руками получилась качественной, необходимы чертежи, которые мы также предоставим вам в рамках данной публикации. сСтандартный объем емкостей 100 – 200 литров при последующей загрузке в 30 -40 процентов общего объема. Более объемный барабан потребует и более мощной подставки, и более мощного привода, а меньший вариант рискует стать просто нерентабельным при эксплуатации.

Первой на ум приходит использовать желеную бочку. Смущает только ее цилиндрическая форма. В углах может оставаться неперемешанные остатки смеси, а при вращении раствор может сильно выплескиваться наружу.

Сгладить углы вряд ли получится, а вот придать грушевидную сверху форму вполне по зубам, надо сверху сделать несколько треугольных надрезов, а затем скрепить края сваркой между собой.

Пластиковая бочка так же подойдет, ведь ее округлые формы выигрывают у железной бочки практичностью, а при смекалке мастера можно и винтовыми соединениями прикрепить снизу ось вращения и лопасти внутри. Масса такой конструкции будут в разы легче железного аналога. Для нее подойдет даже деревянная основа тележки на колесном ходу.

Бочка все – таки высоковата для емкости под бетономешалку, тогда ее можно скомпенсировать опорными роликами для лучшей центровки.

Ну, а если не обладаете нужными бочками, то беритесь за самостоятельную сварку бадьи из листового железа. Толщина металла будет достаточной в 2-3 мм. В результате бадья должна иметь каплевидную форму.

Для бытовой бетономешалки будут достаточными габариты 400-500 мм без узла соединения с редуктором и при последующей выработке готового бетона объемом 30 литров.

Так же понадобится автомобильная колесная ступица. Можно взять готовую,а можно изготовить самостоятельно.

Днище бадьи должно быть из железа толщиной 5 мм. В нем должны быть 8 отверстий диаметром 6,5 мм, которые точно будут совпадать с отверстиями на ступице.

Цилиндрическую часть свариваем из свернутой в кольцо железной полосы толщиной в 2 мм. при размерах 150/ 1580 мм. Сварные швы делаем плотными и герметичными, а снаружи усиливаем бадью металлическим бандажем (лентой).

Конусную часть варим из четырех одинаковых частей.

Верхний край бадьи стоит развальцевать наружу, а по окружности приварить стальной прут 10 мм.

Изнутри бадьи привариваются лопасти для рассечения перемешиваемого бетона. Их делают из арматурного прута 16 мм. Нужно сделать три пары и привариварить их по окружности равномерно через 120 градусов. В парах один рассекатель прямой, а второй изогнутый под прямым углом , они придадут дополнительную прочнось бадье.

Гайки от болтов, соединяющих днище и ступицу, находятся снаружи. Между этими деталями необходима прокладка 2 – 3 мм.

Ступицу предохраняет шпонка от проворачивания на валу.

Нижний соединительный блок сначала собирается и примеряется. но монтируется только после того, как на станину установлены редуктора и приводы. А затем уже на него посадим на винты саму подготовленную бадью.
Все швы зачищаем от окалины , а так же проверяем на герметичность.

Рама от бетономешалки.

Для нее собираем все имеющиеся в хозяйстве детали и колеса и выбираем подходящие по размеру. Проще изготовить стационарную раму, но практичнее будет перемещаемая на колесиках.

Также простой вариант – неподвижная бадья, для выгрузки раствора надо всю ее наклонять. Но щарнирную (подвижную) бадью проще и выгружать, и затем мыть.

Собрать простую раму для бывалого мастера не составит никакого труда, она проста в эксплуатации и имеет хорошую транспортную и обычную устойчивость.

После сборки можно покрасить всю конструкцию антикоррозийной краской, все трущиеся и вращающиеся детали – смазать обычной шарнирной консистентной смазкой.

Подробнее о приводе.

При правильном подборе привода нужен верный рассчет его мощности. Например, при 20 Вт на литр при наклонной бадье. А в горизонтальных бочках будет достаточно и 15 Вт/л. Это необходимо, что бы избежать перегрузки привода. Еще пример – если двигатель с мощностью в 1 кВт не стоит нагружать раствором более 50 литров, невзирая на размер емкости.

Напоминаем, что планируя емкость бадьи , надо отталкиваться от мощности от мощности имеющегося привода.

Скорость вращения устанавливайте от 30 – 50 оборотов/минуту, при более медленном процесс мешания слишком затянется, а при более быстром начнется разбрызгивание раствора.

Готовый редуктор со всеми нужными параметрами – редкость, поэтому здесь приветствуется креативные решения. Можно миксер усадить сразу на ведомую часть редуктора. А можно бадью поставить на свободную ось, а вращение передавать на нее при помощи зубчатой, цепной, ременной передачи.

Привод от стиральной машины, ему в помощь детали от велосипеда или авто -все это обычные составные самоделок.

Нужности – полезности

Итак, вы получили очень полезного помощника по хозяйству. Если еще и соблюдать некоторые полезные советы по правильному с ним обращению, то вы будете счастливы вместе очень долго!

Это электроприбор, поэтому все кабели, провода и т.д. должны быть надежно заизолированы.

Работа прибора связана с постоянной вибрацией, а значит, контролировать состояние всех соединенных резьбой деталей надо так же очень тщательно и совевременно.

Надежная опора конструкции – начало всякой работы. Под колесики подкладываем спецклинья.

Не оставлять бетономешалку без присмотра, особенно, если рядом дети.

При работе защищаем глаза и кожу от агрессивного бетона.

Ни в коем случае не совать в работающий агрегат лопату или палку для проверки раствора, это может печально закончится для рук или лица!

В заключение

Теперь вы знаете, как самому сделать бетономешалку. Помните что в таком случае можно будет хорошо сэкономить свои деньги.

Как сделать бетономешалку: tvin270584 — LiveJournal

March 26 2021, 19:24

Category:

• Техника
• Cancel

Можете ли вы представить себе стройку, на которой отсутствует даже маленькая бетономешалка? Без такого агрегата приготовление хорошего цементного раствора становится практически невозможным. Когда возникает необходимость построить небольшое сооружение или просто что-то «подлатать», бетонирование становится востребованной задачей. Вот лишь короткий список ситуаций, в которых не обойтись без данного инструмента: заливка садовых дорожек, обустройство фундамента для беседки, установка забора и так далее. Одним словом, бетон нужен везде – разница только в масштабах мероприятия.

Для бытовых нужд покупать промышленный аппарат бессмысленно – покупка обойдется вам непомерно дорого. Альтернативным решением станет самодельная бетономешалка. В статье мастер сантехник расскажет, как сделать бетономешалку своими руками.

Конструкции самодельных бетономешалок

По факты, приготовить свой раствор можно и без специальных приспособлений. Работать «по старой методике» многим даже нравится. Но много ли успеваешь сделать таким способом? Создать сухую смесь для строительства, используя обычную дрель либо миксер, еще можно. Но когда дело доходит до песка с цементом, они оказываются бессильны.

Самодельные бетономешалки имеют разную конструкцию в зависимости от принципа действия. По принципу действия оборудование бывает:

• С принудительным перемешиванием;
• С гравитационным перемешиванием.

Первый вариант предполагает, что в машине емкость не двигается, а перемешивают смесь лопасти особой формы.

В гравитационных аппаратах барабан вращается, а внутри него располагаются лопасти. За счет их способа установки, многократного падения и подъема смеси, масса доходит до нужной кондиции. Такие агрегаты примечательны тем, что в них можно замешивать как строительные растворы, так и жесткие бетонные смеси.

Что понадобится для изготовления ручной бетономешалки из бочки

Потребуются следующие материалы:

• Стальная бочка 200 л;
• Дверные петли 2-3 – шт.;
• Рычажные защелки – 2 шт.;
• Длинные болты М16 – 2 шт.;
• Гайки, шайбы М16;
• Труба 3/4 дюйма;
• Подшипники с внутренним диаметром 16 мм – 2 шт.;
• Арматура 12 мм;
• Полоса 40х3 мм;
• Труба 50 мм;
• Уголок 20х20 мм;
• Доски.

Процесс изготовления бетономешалки

Для вращения бетономешалки нужно сделать 2 опоры под подшипники. Опора состоит из отрезка полосы с приваренным кольцом, отрезанным от трубы.

Вверху кольцо разрезается поперек и к его краям привариваются проушины из уголка. Для надежности внизу между ним и полосой ввариваются косынки или такие же отрезки уголка. Затем в опору вставляется подшипник и зажимается затягиванием болта в проушинах.

В бочке вырезается люк под загрузку бетона. Сначала прорезается одна сторона вдоль, затем устанавливаются петли, и он вырезается уже полностью.

Далее устанавливаются рычажные защелки.

Чтобы люк не проваливался, между защелками изнутри на стенку бочки устанавливается на заклепки или приваривается ограничитель.

В центре крышки и дна бочки просверливаются отверстия 16 мм.

Затем нужно сварить миксер с ручками, который будет перемешивать бетон внутри. Для этого используется отрезок трубы на пару сантиметров меньший внутренней высоты бочки. По торцам к ней привариваются гайки М16. Затем к трубе привариваются Т-образные лопасти из арматуры. После этого нужно приварить к шляпкам двух болтов М16 воротки с ручкой из трубы.

Ось с лопастями помещается в бочку, через отверстия снаружи в нее вкручиваются воротки с болтами. Нужно надежно зажать крышку и дно бочки гайками с шайбами, чтобы она вращалась вместе с осью. При зажатии важно расположить воротки в разном направлении.

Из обрезков пиломатериалов сколачиваются ножки для бетономешалки. С одной стороны они соединяются укосинами, с другой стороны будет подставляться корыто для слива готового бетона. Бетономешалка прикрепляется к ножкам только на опорах. Ножки желательно сделать высокими, чтобы ее можно было вращать стоя.

Бетономешалка рассчитана на двоих. За счет того что ручки разведены в разные стороны, она не переворачивается во время старта. Так как между ее люком и барабаном имеются зазоры, то при замешивании нельзя останавливаться дверцей вниз. После замешивания люк открывается, и бетон сливается в корыто внизу.

Видео

В сюжете – Как из бочки можно сделать бюджетную бетономешалку быстро и очень дешево практически из металлолома

В сюжете – Изготовление электрической бетономешалки из бочки

Самодельная бетономешалка без труда сооружается  в сжатые сроки и при этом можно сэкономить приличную сумму денег.

В продолжение темы посмотрите также наш обзор Замес бетона в бетономешалке — соотношение материалов

Источник

https://santekhnik-moskva.blogspot.com/2021/03/Kak-sdelat-betonomeshalku.html

Бетонбетономешалкаинструмент

Рецепт бетономешалки для печенья и сливок Copycat Culver

Culver’s особенно сейчас выпускает замороженные десерты, и бетономешалка для печенья и сливок является одним из них. Наслаждайтесь классикой от Culver, не выходя из дома, следуя этому простому рецепту.

Бетоносмеситель для печенья и крема станет идеальным подарком для детей, для барбекю или просто для освежающего летнего напитка. Самое лучшее в создании собственного бетономешалки — это то, что вы можете персонализировать и добавлять ингредиенты по своему вкусу!

Узнайте, как можно воссоздать это освежающее лакомство на собственной кухне. Взбейте немного сахара, немного молока, и вы готовы к работе!

Плотно накройте пищевой пленкой. Убедитесь, что он хорошо заправлен, включая верхний слой. Перенесите в холодильник и дайте затвердеть не менее 6 часов, но лучше всего на ночь.

Наслаждайтесь любимым бетоносмесителем Culver дома с помощью этого простого рецепта.

Ингредиенты

• 4 чашка тяжелые взбитые сливки, охлажденный
• 2 чашки сгущенное молоко, охлажденный
• 2 чайная ложка экстракт ванили
• 2 столовая ложка сухое молоко, сухой
• ¼ чайная ложка соль
• 40 шоколадное печенье-сэндвич, предпочтительно орео, измельченные на большие куски вместе с начинкой и разделенные

Инструкции

1. В миску добавить сгущенное молоко, экстракт ванили, сухое молоко и соль. Взбивайте до тех пор, пока соль и сухое молоко не растворятся и не смешаются равномерно, затем отложите в прохладное место.
2. Используя другую охлажденную миску, добавьте густые сливки и взбивайте до жестких пиков, примерно 8-10 минут.
3. Вмешайте взбитые сливки в смесь сгущенного молока, пока они не станут однородными.
4. Наконец, добавьте половину измельченного шоколадного печенья для сэндвичей (отложите примерно 2 унции, если используете его в качестве начинки) до однородного состояния.
5. Вылейте ⅓-½ смеси в охлажденную форму по вашему выбору, затем посыпьте ⅓-½ оставшегося измельченного шоколадного печенья для сэндвичей. Равномерно распределите и повторяйте, пока не израсходуете смесь печенья и сливок. У вас должно получиться примерно 1-2 слоя.
6. Плотно накройте пищевой пленкой. Убедитесь, что он хорошо заправлен, включая верхний слой. Перенесите в холодильник и дайте затвердеть не менее 6 часов, но лучше всего на ночь.

Примечания к рецепту

Если вы хотите, чтобы в вашей бетономешалке были кусочки печенья меньшего размера, не забудьте раздавить кусочки печенья на более мелкие кусочки. Все будет зависеть от ваших личных предпочтений, поэтому этот рецепт великолепен, потому что он позволяет вам настроить его в соответствии с тем, что вам подходит!

Питание

• Сахар: 178 г
• :
• Кальций: 438 мг
• Калории: 2537ккал
• Углеводы: 258 г
• Холестерин: 1119 мг
• Толстый: 159 г
• Волокно: 7г
• Утюг: 23 мг
• Калий: 934 мг
• Белок: 34 г
• Насыщенный жир: 79г
• Натрий: 1539 мг
• Витамин А: 4734МЕ
• Витамин C: 1 мг

Отказ от ответственности за питание

бетономешалка самодельная | TikTok Search

TikTok

Upload

For You

Following

sarahsong168

sarah song399

DIY concrete mixer by oil barrel #concrete #concretemixer #diyproject #cementmixer #mortrmixer #цементные машины #домостроение #construction

Видео в TikTok от Сары Сонг399 (@sarahsong168): “Бетономешалка своими руками из бочки с маслом #бетон #бетономешалка #diyproject #cementmixer #mortrmixer #cementmachines #housebuilding #construction”. Фитнес.

447 просмотров|

Фитнес – Мэтт Питеркокс

itsabarneything

itsabarneything

#дедушка #античный #монарх 7 90 #бетон 70086 #homemade #farmerbuilt #diy #facereveal #topgunmode

641 лайков, 11 комментариев. Видео TikTok от itsabarneything (@itsabarneything): “#дедушка #антиквариат #монарх #бетон #миксер #самодельный #farmerbuilt #diy #facereveal #topgunmode”. Самодельная бетономешалка дедушки продолжение | цемент* | на самом деле мыл лицо пару раз до этого, это был долгий день. оригинальный звук.

5817 просмотров|

оригинальный звук – itsabarneything

itsabarneything

itsabarneything

#concrete #mixer #homemade #old #antique #farmerbuilt #hardwork #farmlife #diy #fypシ #fyp

471 лайков, 5 комментариев. Видео TikTok от itsabarneything (@itsabarneything): “#бетон #миксер #самодельный #старый #античный #фермерская #тяжелая работа #farmlife #diy #fypシ #fyp”. мы до сих пор используем старинную самодельную бетономешалку дедушки. легче обрабатывать половину ярда за раз, чем целый грузовик при заливке стены | закончите смешивание и просто добавьте гравий и воду, чтобы очистить барабан. оригинальный звук.

10,4 тыс. просмотров|

original sound – itsabarneything

mk.machine

MK.machine

замес цемента #machine #tech #diy

Likes, Likes, 23.302 Likes. Видео в TikTok от MK.machine (@mk.machine): «смешивание цемента#машина #техника#сделай сам». оригинальный звук.

1,6 млн просмотров|

оригинальный звук – MK.machine

steelemixer

Stephen Steele

Бетономешалка электрическая! Самый простой и быстрый способ замесить бетон. #madeinusa🇺🇸 #mudmixer #offthegrid #diy #diyproject #newtool #veteranowned 2 Видео в TikTok от Стивена Стила (@steelemixer): «Нет электрической бетономешалке! Самый простой и быстрый способ замесить бетон. Это смешивает бетон менее чем за минуту. Steelemixer.com. Дарт Вейдер.

22,8 тыс. просмотров|

Darth Vader – Mario Nikitopoulos

steelemixer

Stephen Steele

Mixes concrete in under a minute #withoutpower #concretmixer #mudmixer #constructiontiktok #diyprojects #makeslifeeasier #homeimprovement

Видео TikTok от Стивена Стила (@steelemixer): «Смешивает бетон менее чем за минуту #без мощности #бетономешалка #гряземеситель #constructiontiktok #diyprojects #облегчаетжизнь #обустройстводома». Ручная бетономешалка. Вступление.

2963 просмотра|

Intro – The xx

nawelhacks

Nawel Hacks

Que gran idea #hacksnawel

33,3 тыс. лайков, 264 комментария. Видео TikTok от Nawel Hacks (@nawelhacks): «Que gran idea #hacksnawel». сонидо оригинал.

2,9 млн просмотров|

sonido original – Nawel Hacks

steelemixer

Stephen Steele

Смешивает бетон без электричества! Бетономешалка Бетономешалка #offthegrid #diy #diyproject #newtool #theeasyway #constructiontips

2,3 тыс. лайков, 30 комментариев. Видео TikTok от Стивена Стила (@steelemixer): «Смешивает бетон без электричества! #concretemixer #mudmixer #offthegrid #diy #diyproject #newtool #theeasyway #constructiontips». Это смешивает бетон!. Все права принадлежат создателю оригинального контента.

129,3 тыс. просмотров|

Все права принадлежат создателю оригинального контента — Mental Drive 9

• Напиток
• Рецепты

20002 Автор: Thrillist 90 28/2016 в 10:36

Патрик Спирс/Supercall

Этот коллегиальный стрелок получил свое название от химической реакции, которая происходит, когда кислый сок вступает в контакт с ирландскими сливками: сливки свертываются, и разделение напоминает влажный цемент. Это не самый достойный инстаграм напиток, но он, безусловно, дает начало вечеринке. Предостережение: чем дольше шот стоит, тем гуще и тяжелее становится творог. Не задерживайтесь на этом кадре. Протолкните его прямо вниз по пищеводу.

Цементный смеситель

Профиль вкуса

SIVE, SOIR

Сложность

Ингредиенты

• 1 унция ирландского крема
• 1 OZ LIME Juce

Инструкции

6 ARMAIS

Инструкции

6 ARMISI

IRSH

6 ARMISI

6 ARIME

9005.

рюмка.

Шаг второй

Полейте ирландский крем соком лайма.

Шаг третий

Стреляй.

Предоставлено Supercall

Friday

Как максимально эффективно использовать холодильник для вина

Чем больше времени и денег вы тратите на вино, тем важнее заботиться о нем.

Friday

Tip One Снова в списке 34 лучших пивоварен США

Промозглый IPA, хрустящие пилснеры, сокрушительный фруктовый сауэр — в этих пивных весь мир — ваш устричный стаут.

Четверг

Апельсиновое вино может быть модным, но в Грузии в этом нет ничего нового

Звезда вашего местного винного магазина может похвастаться тысячелетней историей в Грузии.

Четверг

Все, что вам нужно знать об Октоберфесте и лучших сортах пива

Prost!

Четверг

Как культура крафтовых коктейлей проложила путь американскому Amaro

Новаторские бары, такие как PDT и Dante, были только началом.

Вторник

Лучшие ресторанные дворики в Лас-Вегасе

Насладитесь напитком или ужином на свежем воздухе в одном из самых потрясающих ресторанных двориков Города грехов.

вторник

Как попасть в лучшие пивные и секретные бары Остина

Самые крутые подземные питейные заведения в городе.

Понедельник

Где выпить в Нью-Йорке прямо сейчас

В лучших новых барах города попробуйте оригинальные коктейли в сочетании с Caviar Bumps и Oxtail Empanadas.

Понедельник

Лучшие бары в Балтиморе, где можно выпить прямо сейчас

От непринужденных мест по соседству до коктейль-бара в церковном стиле — вот где вы должны выпить этой осенью.

Понедельник

Как организатор квир-вечеринок создал сообщество в ночной жизни Нью-Йорка

Приходите за музыкой, оставайтесь за хорошим настроением.

спонсируется

23 сентября

Эти наполненные произведениями искусства бары выглядят так, как будто мы выпиваем в музее

В этих шести местах произведения искусства так же тщательно подобраны, как и список напитков.

23 сентября

Где выпить и поиграть в игры в Остине

От классических баркад до полноценных волейбольных площадок.

23 сентября

15 самых популярных баров на крыше в Далласе

Поднимитесь по лестнице, чтобы выпить крепкие напитки и полюбоваться великолепным видом.

23 сентября

16 лучших пивоварен Майами

Охладитесь лучшими лагерами города, IPA, кислыми элями и многим другим.

Сентябрь 23

Лучшие бары Speakeasy в Сан-Франциско и как попасть в них

У нас есть пароли, доступ к скрытым дверям и все другие уловки для проникновения в секретные бары SF.

Сентябрь 22

Мари-и-Хуана привносит мексиканский вкус в мичеладу и газированные напитки с марихуаной

Основатель мексиканско-американского происхождения Дэниел Торрес мечтает о напитках из травки, чтобы охладить вас.

22 сентября

В наших коктейлях появляются грибы

Коктейли и безалкогольные напитки приобретают пикантный вкус и адаптогенный оттенок в барах, ресторанах и магазинах по всей стране.

Сентябрь 20

Как попасть в лучшие пивные и секретные бары Чикаго

От знаменитых коктейль-баров до настоящих пережитков эпохи Сухого закона.

© Group Nine Media Inc., 2022. Все права защищены.

Бетономешалка своими руками из стиральной машины

Годы тотального дефицита позади, сейчас в магазинах и торговых центрах можно купить что угодно от стройматериалов до станков и оборудования, с бытовыми бетономешалками тоже проблем нет. Но беда в том, что стоят они недешево, а иногда дело даже не в цене. Например, он вам нужен только на период строительно-ремонтных работ, покупать и арендовать ни у кого нет смысла – что делать? Выходом может стать бетономешалка из стиральной машины, которую вы сделаете сами.

Стоит ли делать такую ​​самоделку?

Если у вас руки растут из правильного места, и вы любите “возиться с железками”, то эта статья для вас. «Без лишних слов» можно очень дешево сделать чрезвычайно полезную в хозяйстве вещь, использовать ее самому, а потом сдать в аренду друзьям и родственникам. Многие люди скептически относятся к самоделкам, считая, что фабричное всегда лучше, но на самом деле это не всегда так. Приводим аргументы в пользу изготовления бетономешалки своими руками.

• Самодельная бетономешалка стоит копейки, а польза от нее точно такая же.
• Самодельная бетономешалка может быть изготовлена ​​по индивидуальному чертежу, например, с учетом размеров кузова или багажника вашего автомобиля, на котором будет перевозиться данная бетономешалка.
• С самоделкой проще иметь дело, если она выйдет из строя в процессе эксплуатации, ведь вы ее сделали сами, а значит, вам будет проще ее починить.
• Вы наконец-то найдете достойное применение деталям от старой стиральной машины, которые завалялись у вас в гараже, сарае или на балконе.

С плюсами определились, теперь поговорим о препятствиях, а этих препятствий тоже достаточно много. Вот некоторые из них.

1. Изготовление самодельной бетономешалки требует времени, а временные затраты весьма значительны.
2. Нужно уметь “обращаться с железом” и иметь желание работать, иначе лучше не начинать это дело.
3. Вам необходимо иметь представление о конечном результате, задумке и необходимых материалах и аксессуарах для работы.

Важно! Чтобы сделать бетономешалку, нужно немного разбираться в электрике, чтобы уметь подключить ее двигатель по инструкции.

Какие материалы потребуются и что с ними делать?

Конструкция самодельной бетономешалки с двигателем не так уж и сложна. Он состоит из трех основных элементов: двигателя, приводящего в движение бак с бетоном, самого бака с осью и фундамента, на котором держится вся конструкция.

При подборе материалов и комплектующих уже необходимо представлять, каких размеров будет бетономешалка. Габаритная бетономешалка имеет большую вместимость и за один раз может смешать много бетона, но для этого потребуется мощный двигатель (от стиральной машины не получится). Кроме того, в легковой автомобиль такой агрегат не поставишь; приходится заказывать грузовик для перевозки, а это неудобно. Бетономешалка лучше сделать небольшой вместимости, ее легче передвигать, к тому же на нее проще найти запчасти.

Сначала подготовьте инструменты. Нам понадобится дрель, ступенчатая дрель, ножовка по металлу или болгарка, сварка, отвертки и напильники, набор гаечных ключей и пассатижи. Из материалов нам понадобится:

• Емкость бетономешалки. В качестве емкости для бетономешалки можно использовать барабан от стиральной машины с запаянными отверстиями, круглый бак стиральной машины «Ока», хотя он довольно большой. Некоторые используют в качестве тары даже старые банки и фляги.
• Двигатель от старой стиральной машины. Двигатель также является основным элементом, который заставит работать бетономешалку. Вам придется установить и подключить его самостоятельно. Кстати, благодаря этому движку можно сделать наждак из стиральной машины своими руками, но об этом в другой статье.
• Уголок металлический 50х50. Он нам пригодится для фундамента будущей бетономешалки.
• Внутренности старой стиральной машины типа Сибирь, Ока или Вятка. Частично подходят элементы от стиральных машин с фронтальной загрузкой.
• Два колеса. Можно взять со старой машины или телеги, главное, чтобы они выдерживали немалый вес и хорошо передвигались по участку.
• Металлический стержень 4,5см. Стержень нужен из прочной закаленной стали, так как он будет играть роль оси, которая примет на себя вес конструкции. Ей нужно будет надеть колеса.
• Металлические полоски шириной 50 мм и толщиной 4 мм.
• Кусок трубы диаметром 30 мм.

Важно! Также вам понадобится большое количество различных комплектующих: шестерни разных размеров, приводной ремень, болты и гайки разных размеров, редуктор и прочее. Многое можно найти, разобрав активаторную стиральную машину.

Сборка конструкции

Для начала нам необходимо сварить из уголков мощную и удобную раму, чтобы конструкция была максимально устойчивой, а бетономешалку можно было удобно перекатывать с места на место. Предлагаем обратить внимание на раму “Качели”. Такой элемент будет выполнять сразу 3 функции: мощного фундамента, который не сломается даже при максимальной нагрузке, позволит легко перемещать всю конструкцию и даст возможность при необходимости быстро удалить бетон из бака бетоносмесителя. Делаем следующее:

1. От уголка 50х50 отрезаем два куска по 60 см – это будут основания для двух треугольников.
2. Отрезаем от этого же уголка 4 отрезка по 80 см – это будут бедра треугольников, складываем треугольники и надежно привариваем их по углам.
3. Ставим треугольники друг напротив друга, надеваем на их птицу два отрезка уголка длиной 50 см и привариваем – получаем устойчивую конструкцию из 2 соединенных треугольников.
4. Берем трубу диаметром 30 мм и отрезаем ее так, чтобы один конец лежал точно на одном верхнем углу треугольника, а другой на противоположном верхнем углу другого треугольника.
5. К вершинам треугольников привариваем две большие гайки, по одной на каждую вершину. Отверстие гайки должно быть на 1 мм шире диаметра трубы.
6. Протягиваем трубу через гайки и запрессовываем концы так, чтобы труба свободно вращалась на вершинах треугольников, соединяя их, но не могла выскочить. Половина рамы готова — это основа.
7. Для верхней части рамы, а также для качелей нам понадобится два отрезка уголка 50х50, длиной 1,4м. Ставим их параллельно, на расстоянии 40 см друг от друга.
8. Берем три отрезка уголка по 40 см и соединяем два параллельных отрезка по типу лесенки.
9. Находим середину возле нашей лестницы, затем прикладываем эту середину поперек к подвижной трубе основания конструкции и прочно привариваем. У нас получились настоящие маленькие качели, ведь концы нашей лестницы могут совершенно свободно подниматься и опускаться.

Важно! Чтобы сделать конструкцию прочнее, можно приварить дополнительные прутья или уголки меньшего диаметра поперек бедер треугольника и в других местах, создав сильное ребро жесткости.

Основание для бетономешалки подготовлено. Теперь нужно установить нашу емкость. На один конец «лесенки» ставим нашу бочку так, чтобы большая часть ее корпуса соприкасалась с металлическим уголком, и надежно прихватываем ее, приварив к обоим уголкам, расположенным параллельно. Нижняя часть бака должна смотреть на вершины треугольников. В качестве бака лучше использовать бак стиральной машины с активатором Ока , т. к. в нем уже есть активатор, который можно отлично приспособить для замеса бетона.

Разумеется, перед использованием активатор придется существенно переделать. Точнее нам нужен только механизм, сам пластмассовый активатор можно открутить и снять. Что мы делаем?

• Берем две стальные полосы шириной 50 мм, толщиной 4 мм и длиной 90 см.
• Из них сгибаем две продолговатые скобы.
• Заранее подготовленную ось пропускаем через резьбу активатора стиральной машины так, чтобы ее конец был на 5 см в баке для стирки, и надеваем на этот конец гайку подходящего размера.
• Просверливаем в центре основания каждой скобы отверстие диаметром, соответствующим диаметру оси, и надеваем скобу на ту часть оси, которая находится в баке для стирки.
• Раскладываем кронштейны так, чтобы их основания были крест-накрест, на ось надеваем гайку подходящих размеров и прихватываем ее сваркой, чтобы кронштейны не сошли с оси.

Что мы сделали? Теперь, если мы возьмем ось нашей недостроенной бетономешалки с конца, противоположного торцу, находящемуся в баке, мы сможем проверить вращение нашего механизма, который будет перемешивать бетон в бочке. Если все сделано правильно, лопасти, которые раньше были концами скоб, будут вращаться по кругу внутри ствола. Для того, чтобы в дальнейшем перемешивание бетона было более эффективным, концы скоб необходимо закрутить по спирали на пол-оборота с помощью пассатижей (может потребоваться значительное усилие).

Внимание! На дне стиралки бывшей машины есть сливное отверстие, сейчас оно нам не пригодится и его можно заварить или просто хорошо заткнуть.

Пришло время подключить двигатель к противоположному концу оси нашей самоделки, если конечно вы не запланировали сделать ручную бетономешалку. Сделать это самостоятельно не очень сложно, но нужно понимать принцип подключения двигателя к сети. Вы можете посмотреть его на видео ниже или найти видеоинструкцию в интернете.

Установка двигателя не ограничивается его подключением, нам сначала нужно будет закрепить его на раме бетономешалки и защитить от дождя. Сверлим отверстия в углу лестницы для крепежа, который будет держать двигатель. В корпусе мотора есть отверстия для креплений, их необходимо совместить с просверленными отверстиями, болты вставить в отверстия и затянуть гайками. Крышку двигателя можно сделать из старой автомобильной камеры.

Важно! Делая крышку двигателя своими руками, не пытайтесь закрыть ее полностью, оставьте отверстия по бокам во избежание перегрева.

Двигатель должен быть установлен на раме так, чтобы его шкив не доходил до края оси на 2-3 см. Вам придется соединить шкив с осью через фланец.

1. Берем кусок трубы 3,2 см, один конец кладем на ось, а другой на шкив двигателя.
2. Просверливаем отверстия с обеих сторон сверлом на 4 мм, чтобы пройти через фланец и шкив и через фланец и ось.
3. Вставьте в отверстия болты подходящего размера и затяните их гайками.

Двигатель подключен к оси, теперь подключаем его к сети 220В и проверяем работу бетономешалки. Преимущество нашей простейшей бетономешалки в том, что когда нам нужно слить часть бетона из бака, мы просто беремся за тот конец «качающейся опоры», на котором расположен двигатель, и поднимаем его вверх. Бочка падает, и бетон выливается наружу. Недостаток конструкции в том, что для того, чтобы ствол располагался под нужным углом, придется подставлять под него специальную опору в виде Т-образного костыля. Но в целом такая бетономешалка, сделанная от начала и до конца своими руками, вполне функциональна.

Замешивание бетона: что нужно и чего нельзя делать

Фото: hydetools.com

Бетон занимает почетное место как в профессиональном строительстве, так и в сфере «сделай сам». При правильном смешивании эта простая комбинация заполнителя, цемента и воды становится достаточно прочной и долговечной, чтобы создавать дорожки, красивые цветочные горшки, стены и даже фундамент дома. В то время как бетонные грузовики с постоянно вращающимися барабанами доставляют смешанный бетон для крупных работ, бетонные проекты DIY обычно работают в меньших масштабах, полагаясь на бетон в сухих мешках, смешанный с водой. Секрет успешного проекта заключается в правильном смешивании бетона и знании того, какие инструменты использовать. Конечно, старые запасные части — тачка и мотыга — по-прежнему подходят для смешивания универсального бетона, если у вас нет доступа к портативному миксеру. Но когда дело доходит до мокрого бетона, который быстро набирает популярность в качестве материала для столешниц и других отливок, впечатляющий новый инструмент обещает ускорить работу: HYDE StirWhip. Чтобы обеспечить удовлетворительные результаты, читайте дальше, чтобы узнать, что вы должны (и не должны) делать с этим надежным инструментом при смешивании бетона.

Фото: hydetools.com

Перед началом работы соберите все необходимые материалы и расходные материалы.

Прежде чем начать, просмотрите контрольный список в последний раз. Вам не захочется выкапывать недостающий предмет, если ваши руки покрыты мокрым бетоном. Наверху вашего списка будет сухая бетонная смесь и источник воды. Инструменты, которые вам понадобятся для смешивания, будут зависеть от вашего выбора бетона:

• Поскольку универсальный бетон, используемый в более крупных проектах, таких как тротуары, плиты или тротуарная плитка, довольно толстый и тяжелый, и будет много это — хорошая идея работать с прочной тачкой (такой, которая не опрокинется под весом) и мотыгой. Или подумайте о переходе на портативную бетономешалку, которую вы можете арендовать в крупном центре благоустройства дома примерно за 50 долларов в день.

Advertisement

• Чтобы сделать столешницы, балясины или другие небольшие бетонные акценты с более гладкой поверхностью, вам потребуется взбить влажную бетонную смесь, состоящую из более мелких частиц заполнителя. Смешайте это в большом пластиковом ведре, используя полностью заряженную дрель и насадку для дрели StirWhip стоимостью менее 10 долларов. Поскольку мешалка StirWhip оснащена стальным стержнем длиной 18 дюймов и толщиной 3/8 дюйма (в отличие от более коротких лопастей для смешивания), вы можете с легкостью добраться до дна пятигаллонного ведра, так что вы не оставите его. любой сухой порошок несмешанный. Многопальцевая конфигурация насадки помогает уменьшить сопротивление дрели, быстро разрезая смесь для получения однородной смеси. Кроме того, эти открытые пальцы легко очистить от мокрого или засохшего бетона, когда работа будет выполнена.

НЕ пропускайте защитные очки, резиновые перчатки, одежду с длинными рукавами и штаны.

Брызги бетона могут обжечь глаза и вызвать раздражение кожи, быстро вытягивая влагу, оставляя ее шероховатой, сухой и потрескавшейся. Примите меры, чтобы защитить себя, надев соответствующую экипировку.

ЗНАЙТЕ точно сколько бетона вам нужно.

Заранее рассчитав количество бетона, требуемого для вашего проекта, и добавив 10 процентов, чтобы гарантировать, что у вас не будет недостатка, вы избежите «холодных соединений», которые возникают, когда часть вашего проекта высыхает, прежде чем вы сможете смешайте и добавьте бетон, необходимый для завершения проекта. Мало того, что вы, вероятно, заметите визуальную разницу между первой и второй партиями бетона, но эти холодные швы будут слабыми местами, где бетон с большей вероятностью разрушится позже. (Для справки: из стандартного 80-фунтового мешка получается 0,60 кубических фута бетона, из 60-фунтового мешка — 0,45 кубических фута, а из 40-фунтового мешка — 0,30 кубических фута.)

Реклама



Фото: hydetools.com

НЕ засыпайте сначала сухую бетонную смесь.

Это может стать для вас неожиданностью, если вы когда-либо смешивали бетон в тачке, где вы делаете добавляете воду в кучу сухой бетонной смеси. Форма тачки требует, чтобы смесь сначала добавлялась — из-за пологих наклонных сторон тачки слишком легко выплескивается вода, когда смесь выливается сверху. Но это не жесткое правило для смешивания все бетоны . Когда вы работаете в ведре, вам нужно сначала налить воду (и вы можете сделать это, не опасаясь потерять ее), чтобы сухая бетонная смесь не прилипала ко дну ведра и не мешала. сложно смешать. После того, как вы наполнили ведро количеством воды, рекомендованным производителем бетона, постепенно добавляйте сухую смесь, пока вы не будете готовы смешать ее с помощью дрели и насадки HYDE StirWhip.

НЕ ОСТАВЛЯЙТЕ лужи воды или сухие частицы в бетонной смеси.

Для правильного схватывания вода и сухие компоненты бетона должны быть тщательно смешаны. Хорошее эмпирическое правило: продолжайте смешивать мотыгой или мешалкой StirWhip в течение трех минут 90 638 после 90 639 вы больше не увидите никаких карманов смеси, которые все еще сухие, или воды, скапливающейся наверху. В противном случае вы можете получить недостаточно замешанный бетон , который после затвердевания может стать слабым и склонным к крошению и растрескиванию.



Фото: hydetools.com

ПРОВЕРЬТЕ тест на «спад» перед началом проекта.

Консистенция бетона определяется «подвижностью» или степенью оседания влажного бетона после того, как ему придали форму конуса. Чтобы проверить оседание свежей порции, вы можете использовать профессиональный конус для оседания (продается в магазинах товаров для дома) или подходящую самодельную копию, сделанную из прочного пластикового стакана с отрезанным дном. Смочите внутреннюю часть конуса и поместите его так, чтобы его больший конец находился на плоской непористой поверхности. Затем заполните конус через его открытый верх тщательно перемешанным бетоном, утрамбовывая его руками или (если отверстие слишком узкое) стержнем по мере продвижения. Когда вы поднимаете конус, влажный бетон должен опуститься примерно на половину своей первоначальной высоты, если это универсальный бетон, или на одну треть своей первоначальной высоты, если это более жидкая, влажная смесь. Если осадка меньше, чем должна быть, добавьте в замес немного больше воды; большая осадка, чем ожидалось, требует дополнительной сухой смеси. Протестируйте еще раз, прежде чем отливать свой проект, и, чтобы убедиться в однородности и прочности готового продукта, не двигайтесь дальше, пока смесь не достигнет желаемой консистенции.

Реклама

А теперь, вооружившись некоторой практической информацией и новым инструментом, вы готовы воплотить свои конкретные мечты в реальность!



Реклама

Этот контент был предоставлен вам компанией Hyde Tools. Его факты и мнения принадлежат BobVila.com.

Как смешивать бетон | Concrete Exchange

Узнайте, как смешивать бетон в бетономешалке барабанного типа с электроприводом с помощью Sakrete 5000 Plus и CHENG Concrete Countertop Mix.

Для более крупных проектов, таких как бетонная столешница, необходима моторизованная бетономешалка. Обычно это можно сделать в местном центре благоустройства дома или в пункте проката оборудования. Если вы планируете отливать бетонные столешницы или другие проекты из сборного железобетона по индивидуальному заказу, моторизованная бетономешалка будет одной из ваших потребностей в магазине.

Смесители бывают разных объемов, наиболее распространенным является смеситель объемом 9 куб. футов. 9 кубических футов — это общий объем смесителя, но объем партии на самом деле составляет 6 кубических футов, что означает, что вы можете смешивать только до 6 кубических футов бетона за раз. Для больших объемов вы можете смешать одну партию, выгрузить ее в тачку, а затем начать смешивать следующую партию.

Что вам понадобится

• Бетономешалка
• Пластиковый мешок для мусора
• Банджи-шнуры

Миксер, который вам понадобится

• 12 футов ³ миксер = 9,5 футов ³ емкость партии
• 9 футов ³ смеситель = 6 футов _{3 вместимость порций}
• 5 футов ³ смеситель = 2,5 фута ³ вместимость партии

Шаг 1. Определите, сколько бетона нужно смешать

• Рассчитайте объем бетона, необходимый для заполнения опалубки, по уравнению «Длина x Ширина x Глубина = Объем»
• Пример расчеты:
  60 в x 36 в x 2 in = 4,320 в ³
  4,320 в ³ /1728 в ³ = 2,5 FT ³⁵
• 9076. смета, чтобы убедиться, что у вас достаточно бетона для завершения литья. Для примера проекта, показанного выше, мы собираемся смешать в общей сложности 3 фута ³ .

  Шаг 2. Добавление сухих материалов в миксер

  • Добавьте бетонную смесь Sakrete 5000 Plus в миксер.
  • Добавьте в миксер бетонную столешницу CHENG ProFormula или любые другие сухие ингредиенты, включая волокна.

  Шаг 3. Закройте горловину миксера

  • Закройте отверстие бочки пластиковым мешком для мусора и закрепите его эластичным эластичным шнуром.
  • Все сухие ингредиенты должны быть тщательно перемешаны и равномерно распределены по смеси перед добавлением воды.

  Шаг 4. Смешивание компонентов сухой смеси

  • Включите бетономешалку и перемешивайте не менее пяти минут.
  • При вращающемся миксере поверните бочку как можно ближе к горизонтали, чтобы бетон не высыпался из миксера.
  • Барабан миксера имеет фиксированные лопасти, прикрепленные к внутренней стороне. Когда миксер вращается, эти лопасти подхватывают бетон, вытягивают его наверх, а затем гравитация позволяет ему падать вниз. Это взбалтывающее движение перемешивает бетон. Если барабан миксера наклонить вертикально вверх, взбивание прекратится. Наклоните миксер как можно более горизонтально, не допуская выплескивания бетона.

  Шаг 5. Отмерьте и добавьте воду

  • Отмерьте 3/4 рекомендуемого количества воды вместе с любыми жидкими добавками, такими как пигменты или разбавители воды.
  • Использование более холодной воды продлит время работы смеси. Это будет полезно, если вы находитесь в очень жарком климате. Каждая бетонная смесь в мешках имеет ряд требований к воде. Будьте осторожны, добавляя меньше воды, чем рекомендуется, а затем постепенно добавляйте оставшуюся воду, следя за консистенцией смеси.

  Шаг 6. Проверка консистенции

  • Остановите миксер, чтобы проверить консистенцию бетона.
  • Продолжайте перемешивать, добавляя оставшуюся воду по мере необходимости.
  • Если смесь остается жесткой и комковатой, добавьте 8 унций. дополнительной воды за один раз и продолжайте перемешивание.

  Шаг 7 – Окончательная проверка и заливка

  • Идеальная смесь должна иметь консистенцию каменистой овсянки. Если он слишком сухой, он будет жестким. Слишком влажная, и она утечет сквозь пальцы, если вы возьмете горсть.
  • Залейте бетон в тачку и перевезите ее на место заливки.
