Многим нравиться на своем приусадебном участке проводить ремонт своими руками. Чтобы поправить фундамент дома, залить дорожки, поставить изгородь на столбиках, необходим такой агрегат, как бетономешалка. Приобретать промышленную модель нет никакого смысла, потому что это выйдет очень дорого. В этом случае отличным решением будет изготовление бетономешалки своими руками, для которой не потребуются большие финансовые затраты. Так как же сделать бетономешалку самостоятельно? Благодаря представленному видео можно наглядно увидеть весь процесс такого изготовления.

2 Технология изготовления бетономешалки

3 Этапы изготовления бетономешалки своими руками

3. 1 Изготовление емкости

3.2 Монтаж основания
3.3 Монтаж двигателя

Для чего необходима бетономешалка?

Многие считают, что небольшое количество раствора можно легко перемешать с помощью лопаты. Однако, в результате этого получается смесь очень низкого качества. Дело в том, что мешать раствор в корыте лопатой очень тяжело. Такая физическая нагрузка не каждому под силу, поэтому легче установить бетономешалку, собранную своими руками из бочки. Кроме того, если замешивать большое количество смеси, то в итоге состав получится сухим. Раствор начинает терять влагу гораздо быстрее, чем его успевают размешивать до необходимой консистенции.

Бетон хорошего качества не получится и в том случае, если использовать дрель. При закреплении ее на кронштейне в смеси остаются комочки песка. Дрель не только должна крутиться, но и перемещаться вперед-назад и по кругу. Часто инструмент не выдерживает такого напряжения и ломается.

Чтобы понять принцип работы самодельной бетономешалки своими руками, которую изготавливают для небольшого объема работ, необходимо рассмотреть процесс размешивания раствора.

Существует 3 способа:

гравитационный метод;
вибрационный метод;
механический метод.

Гравитационный метод. В промышленности такой способ не применяют, потому что полученный цемент имеет низкое качество. В результате гравитационного перемешивания емкость переваливается, компоненты начинают «шлепаться» друг на друга и смешиваются в относительно однородную массу.

Вибрационный метод. Считается самым надежным способом производства бетона в промышленности. В зафиксированной бадье начинает движение вибромиксер, в результате чего получается высококачественный раствор.

Механический метод. Используется только вместе с гравитационным. При этом или миксер начинает вращаться в неподвижной бадье, или бадья с выступами внутри осуществляет вращение.

Технология изготовления бетономешалки

Существует большое количество самодельных агрегатов, которые приспосабливают для изготовления бетона. Самую простую конструкцию можно сделать из обыкновенного молочного бидона, большой кастрюли, старой выварки. Чертеж ее довольно прост, а технология изготовления еще проще:

приваривают емкость к оси;
в крышку просовывают палку, кусок трубы или резиновый жгут и очень сильно притягивают крышку к ручкам;
для упрощения конструкции муфты не используют, а прорезают в станине дугообразные выемки и укладывают на них ось.

Чтобы сделать более практичный агрегат, необходимо использовать другие чертежи.

Этапы изготовления бетономешалки своими руками

Изготовление емкости

Перед тем как приступить к созданию бетономешалки своими руками, следует выбрать емкость. Лучше всего использовать для этого металлические бочки, которые могут вмещать не меньше 200 л. Именно такой объем считается оптимальным для того, чтобы замесить необходимое количество бетона за один раз. Баки из пластика лучше не использовать, так как долго они не прослужат.

Для изготовления бетономешалки потребуется бочка с крышкой и дном. Если емкость изначально не имеет крышки, то ее следует приварить, вырезав из листа металла. После этого ко дну и крышке бочки следует прикрепить фланцы с подшипниками. В боку вырезают люк, через который впоследствии будут засыпать компоненты раствора. Такое отверстие лучше всего проделывать поближе к тому торцу емкости, который в процессе работы бетономешалки будет находиться ниже. Вырезанная часть бочки будет использоваться как крышка для люка. Закрепляется она при помощи шарниров и какого-либо запорного устройства.

Чтобы раствор лучше перемешивался, на внутренние стенки бочки приваривают лопасти под углом 30 – 40 градусов. Угол наклона рассчитывается таким образом, чтобы в процессе перемешивания бетон смог «выталкиваться» наружу. Кроме того, такие лопасти можно закреплять не на стенках, а на самом вале устройства.

Если подходящую емкость найти не удается, то ее можно сделать своими руками. Для этого будут нужны следующие инструменты и материалы:

листовой металл толщиной 1,5 – 2 мм;
сварочный аппарат;
вальцы;
деревянная киянка или молоток.

Перед тем как начать резать металл,

следует подготовить чертежи с указанием необходимых размеров. Чтобы изготовить корпус бетономешалки, потребуется центральная круглая секция, дно емкости и два усеченных конуса, составляющие нижнюю и верхнюю часть конструкции. Детали, разрезанные по разметке, необходимо загнуть в кольца. Удобнее делать это при помощи вальцов. После подгонки всех деталей швы надежно сваривают.

Монтаж основания

Самодельная бетономешалка должна иметь надежное и устойчивое основание. В противном случае конструкция может перевернуться во время работы. Если не предполагается загружать в нее большое количество бетона, то остов лучше сделать из квадратного деревянного бруса, имеющего сечение 10х10 или 15х15 см. Чтобы основание конструкции не смогло пострадать от вибрации во время работы, то следует воспользоваться соединениями типа «в полдерева» или «в шип». После сборки необходимо все стыки хорошенько проклеить и стянуть саморезами.

Если требуется создать более надежный и долговечный агрегат, следует отдать предпочтение раме, которую сваривают из металлического уголка размером не меньше, чем 45х45 мм. Можно также использовать швеллер. Если нет газосварочного аппарата, то раму крепят при помощи заклепок или гаек с болтами.

Если есть такое желание, то основание можно оснастить колесами. Для этого потребуется ось без подшипников и сами колеса. Такую бетономешалку легко переворачивать и перемещать. Собирая основание, необходимо обязательно предусмотреть ручки. С их помощью устройство можно передвигать.

В процессе сборки рамы обязательно предусматривают место для двигателя. Также необходим будет противовес, чтобы при выгрузке бетона конструкция не опрокинулась. Если планируется выгружать раствор лопатой, то в этом случае противовес будет не нужен. Все эти моменты должны быть предусмотрены во время создания чертежа.

Монтаж двигателя

Чтобы сделать бетономешалку более эффективной, необходим любой однофазный мотор, скорость вращения которого составляет не более 40 об/мин.

Многие мастера, создающие самодельную конструкцию, советуют использовать электродвигатели от старых стиральных машин, вышедших из строя, таких, как «Волна» или «Чайка». Такие моторы способны работать длительное время и не перегреваться. Выбирая двигатель, следует помнить, что оптимальная скорость вращения бадьи составляет 20 – 30 об/мин. Для этого используют различные редукторы. Однако оптимальным и простым вариантом является использование шкива и приводного ремня.

Вместо двигателя от стиральной машины, можно использовать мотор от мотоцикла или работающего на бензине мопеда. В этом случае бетономешалка не будет нуждаться в электропитании и ее можно использовать в любых условиях. Крепление двигателя осуществляется при помощи 4 болтов к кронштейну или на раму, которые привариваются к корпусу редуктора.

Однако самодельная бетономешалка способна работать и при помощи ручного управления. В этом случае ни электричество, ни бензин для нее не понадобятся. Такое простейшее устройство является мобильным, легким в сборке, а управлять им способен каждый. Единственным его недостатком считается присутствие помощника для замешивания раствора.

В завершение сквозь емкость конструкции продевают вал. Чтобы устройство было более устойчивым, его следует вкопать в землю под углом в 30 градусов.

Таким образом, чтобы сделать бетономешалку своими руками, никакие особые навыки не нужны. Более наглядно процесс изготовления можно увидеть на видео. Перед тем как начать собирать такое устройство, следует воспользоваться чертежами. Они помогут правильно и точно создать самодельную конструкцию без серьезных финансовых вложений.

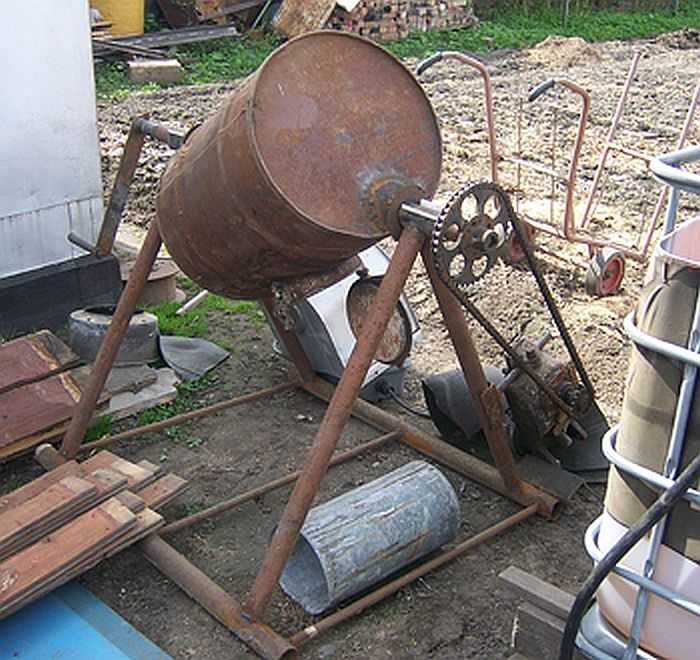

Бетономешалка своими руками из бочки (видео, фото)

Бетономешалка, изготовленная по чертежу своими руками – это очень полезный и недорогой агрегат. Она помогает сэкономить время, а также облегчить тяжелую работу. Основное предназначение самодельной бетономешалки – смешивание песка и цемента с водой. Без такого раствора не обходится ни одна стройка. Конечно, бетон можно сделать вручную, вооружившись лопатой и корытом. Но если нужно выполнить довольно большой объем работ, то без бетономешалки вам не обойтись. Чтобы не покупать бетономешалку, попробуйте смастерить ее дома, тем более, что необходимые для этого детали вы легко найдете в хозяйстве. С помощью такой конструкции в день можно приготовить до трех кубометров бетона.

Итак, для изготовления бетономешалки своими руками вам нужен будет строительный электроинструмент (болгарка, дрель, шуруповерт), сварочный аппарат, рулетка, железная щетка (необходима для зачистки металла), сверла. Можно обойтись и без сварки. В таком случае все соединения нужно сделать на болтах. Что касается материала, то для работы необходимы будут: саморезы, смазка техническая, два подшипника, металлическая труба, профиль или же металлический уголок и бочка примерно на двести литров. Для сварочного аппарата нужны будут электроды.

Бетономешалка ручная

Основной деталью бетономешалки является двухсотлитровая металлическая бочка. Желательно, чтобы она была с пробкой. Если бочка со съемным дном, то его придется приварить сваркой. Осью миксера будет обычная металлическая труба, с сечением примерно 35 миллиметров. Она должна протыкать оба дна по центру и быть приварена к ним. Возле дна бочки на трубу должны быть надеты фланцы. В качестве основания бетономешалки подойдет деревянный щит или рама из металла. Оно должно быть тяжелым и широким, чтобы во время работы агрегат не перевернулся.

Можно сделать так, чтобы в случае необходимости бочка снималась с опор. Далее нужно сделать загрузочное окно. Для его изготовления вырежьте в бочке окно и установите крышку. При этом крышка должна плотно прилегать к стенкам бочки и быть герметичной. Ее можно смонтировать на петли или гайки. Внутри на стенки надо приварить несколько лопастей, чтобы раствор хорошо перемешивался. Это может быть 2 или 3 лопасти. Так как в бетономешалке придется перемешивать песок и гравий, то к процессу установки лопастей надо подойти ответственно.

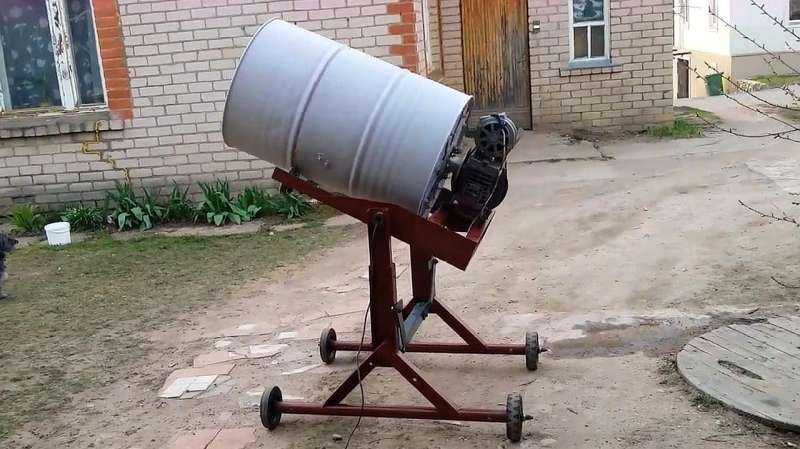

Бетономешалка с мотором

Вы можете самостоятельно сделать бетономешалку с двигателем, как на фото ниже. Такой агрегат позволяет ускорить строительные работы.

В качестве двигателя может быть мотор от старой стиральной машинки. Он выдерживает любую нагрузку. Также можно использовать бензиновый двигатель от старого скутера или мопеда. Если бадья объемом 200 л., то нужен мотор мощностью примерно 1,3 кВт. Для бетономешалки необходимо примерно двадцать пять оборотов в минуту. Поэтому нужен редукторов. Самый примитивный – редуктор, состоящий из ремня и шкива. Еще он должен быть обязательно цепным, иначе конструкция не будет работать.

Рама в такой бетономешалке должна быть металлической. К ней приварить оси подшипников. На них насадить колеса соответствующих размеров. Поперек рамы установить ось с 2-мя кронштейнами и приварить их к редуктору. Таким образом редуктор будет поворачиваться. После чего прикрепить бак с ручкой к верхнему шкиву. Далее на кронштейн закрепить с помощью 4-х болтов двигатель.

Чтобы бетон внутри бочки хорошо перемешивался, внутри приварите крестовину. Тогда готовый раствор вы получите через восемь или десять поворотов бочки. Лопасти можно изготовить из металлических уголков.
