Электрика в квартире: разводка электрики под ключ

Нагрузки на электрические сети в квартирах постоянно увеличиваются. Основной причиной становится бытовая техника и оборудование, приобретаемые хозяевами с целью улучшения комфорта и удобств. Все эти приборы обладают повышенной мощностью, которую может выдержать далеко не каждая проводка. Поэтому новая электрика в квартире планируется с учетом данного фактора. То же самое касается и старых кабельных линий, требующих замены в результате износа. Рано или поздно возникает необходимость в проведении электромонтажных работ.

Следует отметить, что ремонт электрики в квартире достаточно сложный процесс, требующий специальных знаний и практических навыков. Если домашний мастер решил сделать все в квартире своими руками, он должен обязательно знать правила разводки проводов, уметь составлять и читать электрические схемы, иметь определенный опыт электромонтажных работ.

Содержание

Разводка проводки в квартире: основные правила

Все действия, связанные с разводкой проводов и другими электромонтажными работами, определены Правилами устройства электроустановок (ПУЭ). Данный документ подробно регламентирует вопросы относительно практических действий с электрооборудованием при решении задачи как сделать разводку. Поэтому, прежде чем приступать к монтажным работам, следует ознакомиться с теорией.

Существует несколько основных правил монтажа в новой квартире, соблюдение которых гарантирует в дальнейшем удобную и безопасную эксплуатацию сети.

Среди них можно выделить следующие:

• Выключатели, розетки, распределительные коробки, электросчетчики и прочие компоненты следует расположить в легкодоступных местах с целью облегчения их ремонта или замены. Это нужно учитывать, когда составляется схема подключения.
• Высота от пола выключателей составляет от 80 до 150 см. Их место расположения должно обеспечивать беспрепятственный доступ при открытии дверей. То есть выключатель устанавливается со стороны, противоположной открыванию. Провод к нему подводится в направлении сверху вниз.
• Рекомендуемая высота розеток от пола – 30-80 см. Расстояние от электрических и газовых плит, батарей, труб и других металлических заземленных элементов должно быть не менее 50 см. Монтировать провода к розеткам необходимо снизу-вверх.
• Норма розеток для большинства помещений в 1 или 2- комнатной квартире составляет 1 шт. на каждые 6 м². Особые нормативы установлены для кухонь. Здесь монтируется столько розеток, сколько требуется для того чтобы подключить всю имеющуюся бытовую технику. В туалетах розетки вообще запрещено устанавливать, а в ванных они подключаются к отдельному трансформатору, установленному за пределами помещения.
• Провода по стенам нужно проложить только в горизонтальном или вертикальном направлении. Места проложенных линий наносятся на схему электропроводки.
• Независимо от способа прокладки, электропроводка не должна касаться металлических частей, имеющихся в конструктивных элементах здания. Между линиями, проложенными параллельно, соблюдается расстояние не менее 3 мм. Если же невозможно их так провести, то провода прячутся в гофрированную трубку или защитный короб.
• Для разводки и соединений предусмотрены распределительные коробки. Не допускается соединение между собой медных и алюминиевых проводов. Подключение нулевого и заземляющего провода к устройствам осуществляется с помощью болтовых соединений.

Варианты разводки проводов

На стадии проектирования рассматриваются различные варианты прокладки и разводки кабельных линий. Наиболее оптимальным будет тот, который больше подходит для конкретных условий эксплуатации. Современный электромонтаж предполагает разводку проводов тремя способами.

С использованием распределительных коробок

Данный способ получил наиболее широкое распространение и используется большинством населения при разводке с нуля. В электрическом щите устанавливается прибор учета электроэнергии вместе с определенным количеством автоматических выключателей.

Как правило, щит расположен вне квартиры в подъезде. На него поступает питание и затем провод, находящийся под напряжением, протягивается в квартиру. Далее он подходит к последовательно соединенным распределительным коробкам, установленным в комнатах. Внутри них провода соединяются и затем расходятся по точкам – розеткам и выключателям.

Вариант «звезда»

Монтаж выполняемый по варианту «звезда», предусматривает прямое подключение каждой розетки к электрическому щиту. Таким образом, каждая розеточная линия оборудуется собственным автоматом. Такая схема дает возможность ремонтировать любую линию, без отключения всей сети. Данный способ считается дорогим, поскольку требует большого количества проводов. Сам монтаж также достаточно сложен и работа специалистов будет стоить недешево.

Подключение шлейфом

Третий способ представляет собой шлейф, когда прямое подключение к щиту проведено не отдельными линиями, а целыми группами. Эффективность разводки можно существенно увеличить за счет комбинации в одной план-схеме разных способов прокладки.

Проектирование разводки и составление схем

Варианты прокладки, рассмотренные выше, используются при составлении схем, которые являются составной частью проектирования разводки. Как правило, такой проект составляют опытные квалифицированные специалисты, гарантирующие электробезопасность в процессе дальнейшей эксплуатации.

Однако, если возникло желание выполнить эту процедуру в квартире своими руками, необходимо заранее хорошо изучить правила, изложенные в ПУЭ. Кроме того, понадобятся определенные знания по основам электрики и только после этого можно приступать к чертежам и расчетам нагрузок на сеть. Рекомендуется предварительно изучить основные типы условных обозначений, используемых в схемах и чертежах.

В первую очередь нужно начертить план-схему планировки самой квартиры. После этого на готовом чертеже отмечаются точки, где будет выполнен монтаж розеток и выключателей, а также осветительных приборов. Места установок соединяются между собой линиями, обозначающими провода и кабели. На схеме также должны быть обозначены места расположения бытовой техники.

Прокладка проводов значительно облегчается, если все подключаемые точки разбить на отдельные группы. Примерное подсоединение будет выглядеть следующим образом:

• Осветительные приборы в жилых комнатах, в коридоре и на кухне.
• Осветительные приборы в туалете и ванной комнате.
• Группа розеток в жилых комнатах и коридоре.
• Розетки на кухне, в том числе отдельно розетка для электроплиты.

На основе этого примера можно создавать любые варианты и группировать потребителей в соответствии с техническими условиями данной квартиры. Разбивка на группы позволяет сэкономить провода и защитные устройства, сделать схему и монтаж проводки более простой.

Отдельные группы выделяются под каждое бытовое оборудование. Они подключаются к защитным автоматам на 25 или 32А. В случае неисправности одного из приборов, не придется обесточивать всю квартиру, достаточно отключить группу, в которой находится данное устройство и спокойно производить ремонт.

Расчет электропроводки

После составления план-схемы необходимо рассчитать проводку. Для этого требуется установить точное количество потребителей и учесть возможные приобретения в будущем дополнительной бытовой техники. Исходные данные можно взять из проекта, где указывается предполагаемая сила тока и применяемые электротехнические изделия.

Для вычислений общей силы тока используется формула: I= P / U, в которой Р – общая сумма мощностей подключенных приборов (Вт), U – напряжение домашней сети (В).

В качестве примера в однокомнатной квартире можно взять электрочайник на 2 кВт, лампы накаливания 10 шт. по 100 Вт, микроволновая печь на 2 кВт, холодильник на 500 Вт. Напряжение стандартное – 220 вольт. Итого получается 2000+10х100+2000+500 = 5500/220 = 25А. На практике эта цифра значительно ниже, поскольку очень редко перечисленные приборы включаются одновременно.

По этому значению и будет подбираться сечение в электропроводке. На различных участках домашней сети используются следующие виды кабелей и проводов:

• ВВГ-5х6 (пятижильный, сечением 6 мм²). Применяется в трехфазных сетях на участке, где основной щит соединяется со щитком освещения.
• ВВГ-2х6 (двухжильный, сечением 6 мм²). Используется в однофазных сетях на участке, где основной щит соединяется со щитком освещения.
• ВВГ-3х2,5 (трехжильный, сечением 2,5 мм²). Составляет основную часть проводки. Протягивается от щитка освещения к распределительным коробкам и далее – к розеткам.
• ВВГ-3х1,5 (трехжильный, сечением 1,5 мм²). Из распределительных коробок протягивается к выключателям и осветительным приборам.
• ВВГ-3*4 (три жилы и сечение 4 мм²). С его помощью подключаются электрические плиты.

Очень часто проводка рассчитывается непосредственно по схеме, если она выполнена в масштабе. Или сделать замеры по факту в каждом помещении. К итоговой цифре добавляется 3-4 м в качестве запаса. Все провода собираются в щитке освещения, установленном на входе. Сюда же устанавливаются защитные автоматы. К УЗО на 16А подключаются выключатели и приборы освещения, на 20А – розетки. К отдельному УЗО на 32А выполняется подключение электроплиты. Если ее мощность более 7 кВт, потребуется защитное устройство мощнее.

Составление проекта при помощи специальных программ

Работы по проектированию электрических сетей можно существенно ускорить, используя для этих целей специальные программы, позволяющие быстро составлять нужные схемы.

Наибольшей популярностью пользуются следующие из них:

• AutoCAD (Автокад). Получил широкое распространение среди инженеров-строителей в качестве очень удобного графического редактора. Для того чтобы составить нужные схемы электропроводки вполне достаточно бесплатной версии. Программа русифицирована, отличается удобным и понятным интерфейсом.
• Компас. Бесплатная программа, предназначенная именно для составления схем электропроводки. База данных содержит все обозначения и названия для элементов цепи, с помощью которых составляется схема разводки. Очень эффективна при решении проблемы, как правильно сделать разводку. Однако начинающим электрикам эта программа может показаться несколько сложной, поскольку здесь требуется хорошее знание терминологии и условных обозначений.
• Эльф. Специальная программа, с помощью которой проектируются схемы электропроводки. Обширная база данных содержит все необходимые элементы, открывая возможности для создания чертежей любой сложности. Данный редактор автоматически рассчитывает силу тока и предлагает наиболее оптимальный защитный автомат с нужным номиналом.
• Visio. Считается наиболее простым графическим редактором с бесплатным доступом, в котором легко разобраться даже начинающему электрику.

Подготовительные работы

Перед началом работ нужно запастись инструментом – болгаркой или перфоратором, шуруповертом или дрелью, тестером, пассатижами, кусачками, различными отвертками. Для разметки подойдет лазерный уровень, позволяющий начертить идеально ровные вертикальные и горизонтальные линии. Старая скрытая проводка определяется специальным прибором, после чего она вскрывается и удаляется.

Разметка выполняется в соответствии с план-схемой. Места прокладки проводов, установки розеток, выключателей и светильников отмечаются карандашом или маркером. Отдельное место предусматривается для электрического щитка.

После этого открытая проводка может сразу монтироваться, а для скрытой – делают в стенах штробы. Вначале нужно вырезать отверстия под розетки, выключатели и распредкоробки. Для этого используется перфоратор со специальной коронкой. Далее, этим же перфоратором или болгаркой прорезаются штробы на глубину примерно 20 мм. Ширина канавки должна обеспечивать свободное размещение в ней проводов.

На последнем этапе подготовки в стенах проделываются отверстия, через которые провода будут заводиться в комнаты. Они пробиваются перфоратором в углу каждого помещения.

Укладка проводки открытого типа

Монтаж начинается с установки щитка, расположенного в нише или просто закрепленного на стене. Далее устанавливается запланированное количество УЗО в соответствии с группами освещения. Внутрь щитка заводятся провода и подключаются к нужным клеммам, а все УЗО последовательно соединяются между собой.

Разводка проводов в 1 или 2- комнатной квартире начинается с закрепления по намеченным линиям кабель-каналов или коробов. Чаще всего они размещаются около плинтуса или под потолком и закрепляются саморезами. После этого на свои места устанавливаются розетки и выключатели, которые просто навешиваются поверх стены и закрепляются.

Затем провода укладываются в подготовленные кабель-каналы. Сначала устанавливается главный магистральный провод и линии, отходящие от розеток к щитку. После этого к распределительным коробкам прокладывается проводка от выключателей и светильников. Все соединения изолируются.

Особенности монтажа скрытой проводки

В установке скрытой проводки в 1- комнатной квартире нет ничего сложного. Ее монтаж может быть выполнен разными способами. Подключение щитка выполняется точно так же, как и при открытой проводке. Главное помнить, что клеммы ноля расположены сверху.

В ниши, прорезанные заранее, устанавливаются подрозетники и распределительные коробки. После этого разводится сама электропроводка. Кабели располагают в штробах и подводят к каждой точке в соответствии с планом. Если кабель к розеткам подводится с пола, в этом случае он помещается в специальную трубу или гофру. Последующие соединения выполняются так же, как и открытым способом, а все стыки изолируются.

Собранная в сеть электрика в квартире проверяется тестером и при отсутствии ошибок подключается к щитку. Штробы заделываются с помощью гипсовой шпаклевки, после чего приглашенный электрик соединяет всю систему с распределительным щитом.

Планировка электрики – что нужно знать

Главная / Новости/ Планировка электрики — что нужно знать

Назад к Новостям

Советы, как правильно сделать разводку электропроводки в доме и как правильно надо делать дизайн-проект электрики

На этапе проектирования интерьера дизайнер тщательно прорабатывает каждый сантиметр в квартире, чтобы не только красиво и удобно спланировать пространство, но и рационально использовать площадь. В ходе работы всегда составляют подробный план электрики в дизайн-проекте, который необходим для того, чтобы правильно, качественно сделать разводку в доме. Поэтому дизайнеры не только обсуждают и утверждают с заказчиками стилевые и цветовые, планировочные и отделочные решения, но и готовят полный пакет технической документации, который включает в себя и план электрики в квартире. Наши рекомендации пригодятся всем, кто хочет сделать проект разводки электрики в квартире или доме своими руками, не обращаясь к дизайнеру.

Разводка электропроводки в квартире: что такое план электрики?

Проект разводки электрики предполагает планирование сценария освещения в квартире, иными словами, размещение светильников в помещениях. Кроме того, план создания разводки предусматривает расположение выключателей, а также схему подключения различных электроприборов в доме.

Профессиональный дизайн-проект отличается от любительского тем, как сделана электропроводка в доме. Это фото служит ярким примером, зачем нужно создать проект электропроводки дома: если бы дизайнер заранее не знал место расположения мебели в спальне, то вместо красивого бра по стене свисали бы провода, тянущиеся к розетке. Хорошо, если еще без удлинителя.

План разводки электропроводки в квартире: выключатели и розетки

В плане разводки электрики указывают типы выключателей — внешние или скрытые, клавишные, поворотные или сенсорные, — и дизайнер привязывает определенный выключатель к стене или проему. Мы указываем принадлежность выключателя к конкретному осветительному прибору (на плане разводки электрики в квартире они обозначаются стрелками).

Иногда проект разводки электрики в квартире предусматривает и дублирующие выключатели — те, что располагаются с разных сторон комнаты и позволяют контролировать световой сценарий из разных точек дома.

На следующем этапе работы над разводкой электропроводки планируют расположение розеток и приборов в квартире. Например, мы спросим вас, хотите ли вы сделать систему теплых полов: этот нюанс обязательно нужно указать в плане электрики, записав все компоненты этой системы. Если в кухне вам нужен телевизор, мы отметим и это, когда будем разрабатывать план электрики в квартире.

Так, для каждой конкретной розетки в доме указывается разновидность (стандартная, телефонная, телевизионная и т. д.). Эта информация поможет правильно и быстро сделать разводку.

Разработка дизайн-проекта электрики: вопросы дизайнера

Как правильно сделать разводку электропроводки в квартире? Для этого непременно нужно учесть не совсем очевидные нюансы. Приведем перечень вопросов, на которые нужно будет ответить, создавая дизайн-проект электрики.

Есть ли у вас дети и какого они возраста? Разрабатывая план электрики в дизайн-проекте, можно будет определить, на каком уровне расположить в квартире выключатели и розетки с точки зрения удобства и безопасности.

Используете ли вы дома стационарный телефон? В этом случае понадобится телефонная розетка, а если в квартире проживает большая семья, то могут потребоваться и две такие розетки, что также нужно отразить в дизайн-проекте электрики.

Подразумевается ли в квартире рабочее место, и где оно будет расположено? Правильная разводка электрики в квартире должна учитывать и эти моменты. В рабочей зоне будет необходима одна или даже две розетки, к которым впоследствии можно подключить сетевой фильтр: для компьютера и принтера, для зарядки мобильного телефона или планшета, принтера, настольного светильника.

План разводки электрики в доме зависит от того, как расставлена мебель. Скажем, розетки в квартире могут быть даже напольными (вы, скорее всего, о существовании таких даже не подозревали).

Каким набором электрических устройств вы хотите пользоваться в кухне? У каждой хозяйки свои запросы: кто-то любит варить супы в кастрюлях, а кто-то — выпекать булочки. В высоких новостройках сегодня устанавливают электрические плиты или варочные панели вместо газовых, поэтому любителям печь понадобится электродуховка или мультиварка. А маме малыша, например, пригодится блендер, для которого также нужна розетка в зоне готовки. Только учитывая все эти нюансы, вы будете знать, как сделать разводку электропроводки в доме правильно.

Любите ли вы читать перед сном? В этом случае в дизайн-проект электрики должен предусмотреть у спального места удобные светильники. Желательно также, чтобы их яркость регулировалась.

Пользуетесь ли вы проводным или беспроводным интернетом? Wi-fi соединение, «расшаренное» на все ваши устройства, — это весьма удобно в современных условиях. Поэтому в плане электрики стоит предусмотреть интернет-розетку, к которой будет подключен роутер, установленный в подходящем месте квартиры.

План разводки электропроводки в доме: особенности функциональных зон

Помимо реализации ваших представлений о комфорте в доме, при разработке плана электрики в квартире дизайнеру необходимо учесть еще множество технических нюансов. Скажем, если в спальне важны функциональность освещения и использования электроприборов, то в кухне, как и в ванной из-за повышенной влажности и температуры огромное значение приобретает безопасность. Например, в санузле разрешено делать только скрытую электропроводку и запрещается использовать тройники и удлинители. Продумайте эти нюансы до того, как сделать разводку электропроводки в квартире.

Гидромассажная ванна не работает без электричества (сделать разводку электропроводки для нее нужно заранее). Если в кабинке предусмотрен телефон, необходимо подвести вывод на место монтажа, что необходимо отразить в дизайн-проекте электрики в квартире. Те же нюансы разводки электропроводки касаются монтажа скрытых стереосистем и акустики, установки телевизора в ванной комнате.

План разводки в квартире: место подключения приборов

В соответствии с рекомендациями производителей электрооборудования следует заранее обозначить на плане электропроводки в квартире точные места расположения всех выводов. Так, делая электропроводку в квартире, розетку для стиральной машинки располагают как за корпусом прибора, так и сбоку, а вот розетку для подключения бойлера выводят немного в сторону от места его установки. Кроме того, такие электрические приборы, как плита, посудомоечная и стиральная машины должны быть заземлены, а их разводка предполагает использование специального кабеля. Как правило, требуется и отдельное УЗО. Все эти детали также должны быть указаны в плане разводки электрики.

Дизайн-проект электрики в квартире: как сделать общую схему

На заключительном этапе работы план электрики квартиры, дома или офиса, как и дизайн-проект интерьера визуализируют с помощью специальных программ, создавая схемы и объемные макеты. Это необходимо, потому что дизайнер — творец, создающий не только красивую «обложку» и «начинку», но и структуру. Чтобы правильно сделать план электрики и дизайн-проект квартиры, нужно знать и учитывать все технические тонкости, особенности оборудования, пожелания клиента, а также технические нормы (включая правила устройства электропроводки в доме), на основании которых дизайнер выполняет свою работу от первой встречи с заказчиком до момента окончания ремонта.

Планировка электрики — что нужно знать

Как сделать кухню удобнее

Как уменьшить шум в квартире

Идеи для ремонта: темные стены

Какие интерьеры популярны в России ?

За что вы платите дизайнеру?

Как воплотить задумки дизайнера?

Как обойтись без дизайнера?

Консультация дизайнера

О чем будет спрашивать дизайнер?

Интерьерные лайфхаки

Электропроводка в квартире: по полу или потолоку.

Электрику в доме можно провести разными способами. Кабель можно спрятать в стене, под плинтусом, в фальш-панели, протянуть под потолком или полом. Электромонтер подбирает способ прокладки проводов в зависимости от типа помещения, состояния, вида работ.

По способу прокладки кабеля выделяют скрытый и открытый монтаж. Скрытый – это монтаж через стену, потолок, пол со штроблением. Открытый – это замена электропроводки в квартире без штробления.

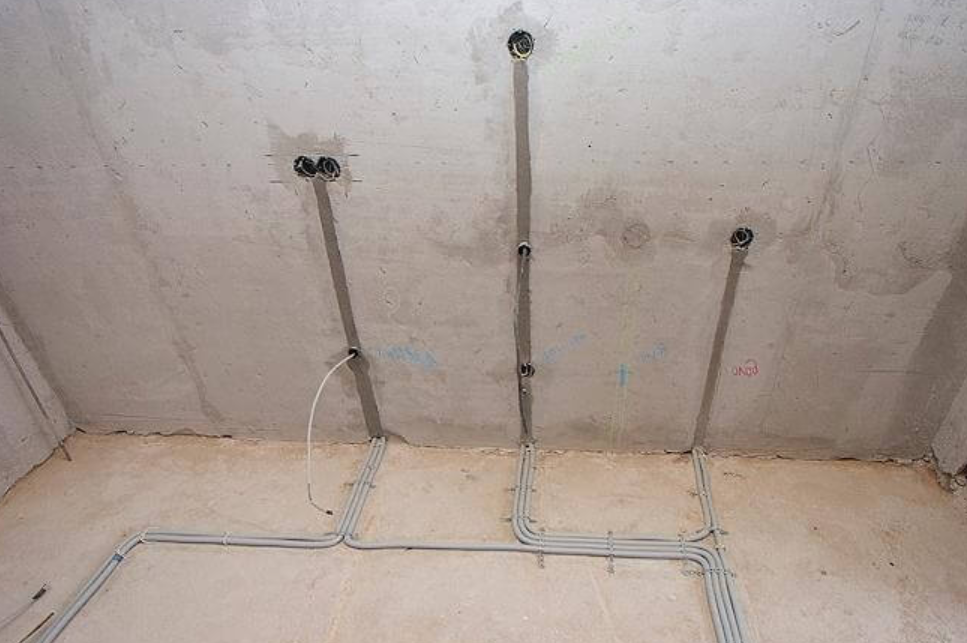

Прокладка электропроводки в квартире по полу или потолку

Скрытый монтаж привлекает возможностью спрятать проводку. Пустить кабель можно по полу или потолку. Электропроводка под полом может быть выполнена, если проложить бетонную стяжку. При этом электропроводка укладывается в гофре, а затем заливается бетоном.

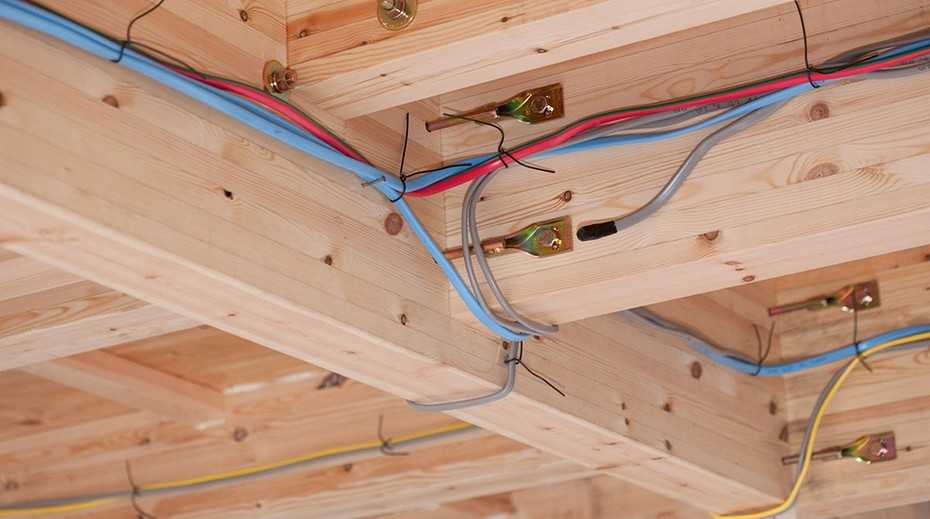

Если дома планируется ремонт или замена потолочного покрытия, можно провести монтаж электропроводки по потолку в квартире. Электрокабель проходит через потолок, а розетки с выключателями монтируются на стене. Электропроводка по потолку требует штробления стен. Скрытые провода будут выходить на стену и их нужно спрятать.

При штроблении нужно соблюдать правила:

• Нельзя штробить несущие конструкции, перекрытия.
• Горизонтальное штробление также исключено.
• Штробы должны проходить вертикально.
• Такие меры нужны, чтобы не нанести урон зданию.
• Штробы могут существенно ослабить прочность дома.
• Глубина не должна быть больше 10 мм.
• Нельзя задевать при штроблении арматуру.
• Штробы делают точно по размеру кабеля.
• Провода фиксируют дюбелями.

Для штробления я использую профессиональное оборудование – штроборез с пылесборником. Штроборез оснащен двумя лазерными пилами, которые делают канавку. В эту канавку укладывается кабель.

Варианты проводки

Скрытая проводка

Открытая проводка

Стоимость услуг

Наименование работы	Цена (в рублях)
Электромонтаж в однокомнатной квартире	от 15 000 – 25 000
Электромонтаж в двухкомнатной квартире	от 20 000 – 30 000
Электромонтаж в трехкомнатной квартире	от 30 000 – 45 000
Электромонтаж в четырехкомнатной квартире	от 50 000 – 100 000
Электромонтаж кухни	5 000
Электромонтаж комнаты	5 000
Электромонтаж ванной комнаты	3 000
Точную стоимость можно узнать после визуального осмотра места работы перед началом выполнения.

Электропроводка в квартире в кабельканалах

Если дома сделан ремонт, мастер проложит электропроводку в квартире без штробления. При этом проводка в квартире проходит в кабель каналах. В доме старой постройки можно использовать старые пути прокладки. Старый канал скрыт под слоем штукатурки. Достаточно очистить канавку от штукатурки и поместить туда провода.

Открытый способ прокладки часто используется в домах с уже готовым ремонтом. При таком электромонтаже не будет грязи или пыли, которая испортит внутреннюю отделку.

Кабель-каналы надежно прячут провода, защищая от повреждения или влаги. Для деревянных домов открытый монтаж проводки использую чаще, так как такой метод снижает вероятность возгорания. Каналы имеют защитную оплетку, которая препятствует воспламенению. В месте прокладки проводов дерево обрабатывают противопожарными средствами.

Открытый электромонтаж уместен для ванной комнаты. Это помещение повышенной влажности и проложить кабель через пол или потолок сложно. Провода прячут в герметичные коробы или гофру, таким образом, предотвращая риск короткого замыкания.

Электропроводка в квартире без распределительных коробок

Монтаж без распределительной коробки – сравнительно новая методика. Но многие жильцы положительно оценили нововведение. Основной довод за инновацию – отсутствие короба на стене, который портит дизайн помещения. Если закрыть распределительный щит обоями или декоративной штукатуркой, придется их сдирать при неполадках с электричеством. Это порча ремонта, ремонт электрики станет дороже на сумму восстановления покрытия стены.

Какой бы способ электромонтажа вы ни выбрали, нужно правильно отнестись к исполнителю. Не нужно доверять монтаж электропроводки по полу в квартире непрофессионалу. Электрик должен быть с опытом, стажем, образованием.

Как сделать схему прокладки электрики по квартире. Оптимальные места установки розеток. Две группы электропроводки однокомнатной квартиры

Капитальный ремонт в квартире или доме предполагает замену или реконструкцию электропроводки. Хотя многие забывают об этом важном этапе и приходят в себя, когда материалы закуплены и процесс отделки помещения уже начался.

Правильная электропроводка в квартире

Проводка в старых домах, как правило, неисправна или близка к этому состоянию. А вот целые электрические провода в доме – залог сохранности жизни и здоровья как жильцов квартиры, так и их соседей. Кроме того, современные технологии позволяют сочетать защиту населения с энергосбережением. Если у вас есть накопительный водогрейный бак, то вы можете установить в своей комнате переключатель День/Ночь, чтобы минимизировать использование электроэнергии в ночное время.

Начать разговор о проводке нужно с того, что для каждой комнаты она делается индивидуально.

Рассмотрим поэтапную прокладку электрических проводов по квартире.

Первым шагом является создание электрической схемы. электропроводка. Для этого в планировке квартиры указывается расположение электрощитка. Далее рассчитывают количество будущих розеток из расчета не менее 1 шт. на каждые 6 м2 (для комнат) и 2 шт. 6 м2 (для кухни и ванной), а также количество светильников и люстр.

Затем на плане идут провода, соединяющие электрощит и осветительные приборы и розетки. По схеме нанесены точки питания и можно перенести этот план на стены квартиры. Необходимо постараться найти кратчайший маршрут для кабелей, но прокладывать их нужно вертикально или горизонтально, соблюдая прямые углы не менее чем в 15 см от потолка.

Также на схеме указаны места установки распределительных коробок, в которые подключаются кабели. Их лучше располагать в труднодоступных местах и ​​над выключателями. На одну комнату больше одной коробки вряд ли понадобится.

Если в помещении деревянные полы и будет делаться стяжка, то проводку лучше всего прокладывать по полу в металлических трубах.

Выключатели устанавливаются на расстоянии 90 см от пола, а розетки – не менее 30 см.

Целесообразно заранее определить места расположения мебели и электроприборов (холодильник, стиральная машина и др.) для удобства подключения техники.

Следующим шагом является ввод кабеля ввода в распределительный щит. Щит электрический — устройство для приема и распределения электроэнергии напряжением менее 1 кВ переменного тока частотой 50–60 Гц, а также для редкого включения и отключения линий групповых цепей и для их защиты при коротких замыканиях и перегрузках.

Распределительный щит может быть как внутреннего (расположение в нише), так и накладного (крепление на стене). Лучшее место для этого устройства — сразу у входа в квартиру.

Электрощит включает вводной выключатель нагрузки, электросчетчик, одно или несколько устройств защитного отключения (УЗО), автоматические выключатели и другие элементы.

Теперь можно приступать к шредению стен и закреплению в них электрического кабеля. В новых панельных домах под провода обычно выполняют специальные каналы, но мало кому так везет. Поэтому, если приходится резать стены самостоятельно, то кабель-каналы должны быть строго горизонтально заподлицо с розетками. А для траншеекопателей необходимо сделать вертикальную до уровня 10 – 20 см ниже потолка и затем горизонтальную до щита.

Глубина штриха – 1,5–2 см.

Крепление проводов осуществляется с помощью пластиковых хомутов или с помощью замазывания алебастра.

После того, как провода проложены и закреплены, их необходимо подключить к электрощиту. Кабели могут соединяться тремя способами: пайкой, сваркой, скруткой, опрессовкой, клеммами и другими. Использование терминалов – самый надежный, эффективный, удобный и быстрый способ. Для его использования не нужно быть специалистом и нет необходимости приобретать дополнительные инструменты.

Соединение твист-офф запрещено законом, однако заселение в квартиру вряд ли произойдет, поэтому, если больше ничего не осталось, можно применить этот способ. Но только при соблюдении нескольких правил:

• длину скрутки нужно делать не менее 4–5 см;
соединительные провода
• должны быть зачищены от изоляции и очищены от оксидной пленки;
• необходимо обеспечить плотный и равномерный контакт между кабелями.

При замене какой-либо части электропроводки или ее капитальном ремонте после составления схемы необходимо приобрести электрические кабели. Но большое разнообразие видов и материалов иногда выбивает из колеи. Как определить тип провода?

1. Если стоит выбор между алюминиевым и медным кабелем, то лучше купить медный. Алюминиевые провода применяются только для старой электропроводки, при необходимости замены какой-либо ее части.
2. Обязательно обратите внимание на марку или тип кабеля. Самые распространенные типы в последнее время:
3. ВВГнг – применяется под штукатурку для скрытой электропроводки, огнестойкий; ВВГнг-LS – используется для открытой проводки, например, для гипсокартона; должен быть закрыт коробом из ПВХ; не выделяет дыма, устойчив к воспламенению; NYMng-LS – более дорогой аналог предыдущего типа, но отличается надежностью и удобством использования; ПВС — многожильный кабель, предназначенный для удлинителей и электрического подключения к сети.
      Для того, чтобы понимать, что вы покупаете, внимательно читайте расшифровку марок кабеля:
      если первая буква А, то внутри провода алюминиевая жила, если буквы А нет, то медная жила; Б – указывает на то, что изоляция жилы выполнена из ПВХ; Б – означает, что общая изоляция кабеля выполнена из ПВХ; G – означает отсутствие дополнительного защитного кожуха; нг – говорит о том, что изоляция выполнена из негорючих материалов; LS – указывает на низкий уровень дымовыделения при высоких температурах.
4. Определен тип кабеля с медными жилами; теперь необходимо выбрать размер его раздела. Для квартир чаще всего используется кабель сечением 1,5 мм2, рассчитанный на нагрузку не более 3,5 кВт.
5. Теперь нужно подумать, сколько жил должно быть в кабеле. Для старых домов и проводки подойдет двухжильный кабель, а для более нового, трехжильного, лучше выбрать кабель с тремя жилами, а в частных случаях (например, для светильника с двухжильным кнопочный переключатель) – и с четырьмя.

Правила техники безопасности

Соприкосновение с электричеством шутить не стоит, поэтому соблюдение правил обязательно:

• все работы должны производиться в обесточенной квартире или доме;
• не стоит менять “шило на мыло” и ставить на новый алюминиевый провод, медные тросы намного безопаснее и надежнее;
• следует заранее разработать схему заземления, если оно еще не установлено;
• оголенных проводов быть не должно в принципе;
• все открытые участки проводов должны быть скрыты защитными коробами;
• при любых строительных работах план электропроводки должен быть под рукой, нередки ситуации, когда он случайно повреждается при сверлении, например.

Монтаж электропроводки – это целый комплекс технических и организационных мероприятий, растянутых во времени. А от того, как все будет спланировано и организовано, зависит заработок электрика и удовлетворенность клиентов. Работа по электромонтажу должна быть понятной, приносящей удовольствие и заработок. Чтобы заказчик, глядя на электрика и его работу, сказал: «Приятно смотреть, когда работает профессионал!»

Статья предназначена для практикующих электриков, занимающихся монтажом электропроводки в квартирах и частных домах. А также для клиентов, которые пользуются услугами этих электриков. Расскажу, как обычно проходит моя работа – от встречи с клиентом до сдачи объекта. Постараюсь учесть все моменты.

Данная статья будет обзорной, в ней рассказывается, как условно выделяются этапы монтажа электропроводки. На сайте есть ссылки на статьи, все статьи открываются в новых вкладках.

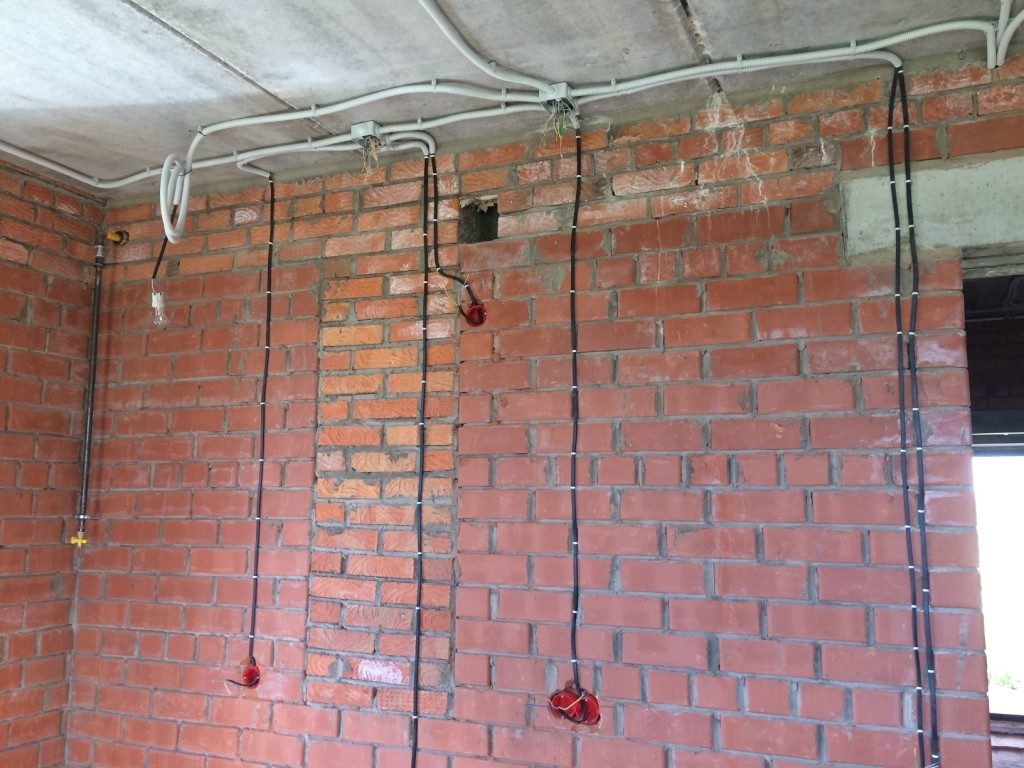

Стробоскоп в панельном доме и кабели на потолке. Распределительная коробка устанавливается и крепится к штукатурке.

Есть более легкие варианты, когда стена уже оштукатурена перед монтажом:

Оштукатуривание и электромонтаж перед отделкой. Здесь провод крепится к дюбелю-зажиму в штробе, распределительная коробка — саморезами. Обойтись без гипса.

Необходимо обеспечить временное освещение, необходимое для комодов.

К черновому варианту также прилагается электрощит, который должен быть толково и надежно, чтобы через месяц-два все встало на свои места.

В зависимости от обстоятельств все соединения можно выполнить в распределительных коробках. Тогда будет возможность.

Возможно будет интересно:

Практика показывает, что пауза между первым и вторым этапом длится дольше ожидаемого. А можно перейти на другой объект.

И далее. Жизнь такая штука… непредсказуемая. От первого ко второму этапу может пройти месяц, год, два. Собственник может продать квартиру, уйти.

Начал делать дом, и вдруг – денег нет. Выяснилось, что у хозяйки «прилетела» дочь — свадьба. (я тут ни при чем)) просто совпало)) Через месяц прилетела другая – опять кредит, свадьба, опять денег нет. Но мне быстро удалось забрать свой, так как сумма была еще небольшая.

Может случиться совсем неприятное – возьми на работу другого электрика. Ведь очень важно постараться получить примерно половину оговоренной суммы за работу уже после первого этапа. Тип продвижения, чтобы закрепиться на объекте.

Этап 2. Окончательный монтаж

Второй этап электромонтажа – это окончательная установка выключателей, розеток и т.д. Самый чистый и приятный этап, когда нет пыли и ничего делать не надо. Активно используйте отвертку.

Начинается, когда стены покрашены или оклеены обоями, установлены потолки. Когда я захожу на второй этап, я вижу примерно следующее:

Вот и все, после завершения необходимо.

Как вы организуете процесс подключения? Коллеги, пишите, делитесь опытом!

Если вы являетесь заказчиком и пользуетесь услугами электриков, напишите в комментариях, как складываются ваши отношения с электриками и как вы представляете идеальную работу электрика в организационном плане.

 / Исходники приведены в тексте статьи, в Visio., Rar, 138,96 кБ, скачано: 1364 раза. /

подключение АВ и УЗО в квартире

Сам распределительный щит подключен к электросчетчику. Электроснабжение однокомнатной квартиры осуществляется от электрощита, расположенного на лестничной площадке. Перед счетчиком также монтируют квартирный АБ и квартирный УЗО. Их технические характеристики должны зависеть от суммарной мощности электроприборов, которые будут использоваться в квартире.

Однако есть один нюанс. Возможно, вы разместили в однокомнатной квартире такое количество приборов, мощность которых может составлять 6-8 киловатт. Логично, что квартирные АБ и УЗО должны быть рассчитаны не менее чем на 37 ампер (8000 Вт/220 вольт = 36,36 ампер).

Однако установка таких АБ и УЗО нецелесообразна. Причина этого в том, что в большинстве домов старая электропроводка. Это значит, что 20-30 лет назад на одну квартиру выделялось 1,3-2 киловатта, а не 8. Понятно, что если вы включите в квартире приборы большей мощности, у вас отключится распределительная коробка, которая находится в подъезде.

По мнению профессиональных электриков, в большинстве случаев максимальная нагрузка на домашнюю проводку с приборами из одной квартиры может составлять 4,3 киловатта. Домашняя проводка еще может выдержать такую ​​мощность.

Соответственно, эта цифра является основополагающей при выполнении всех расчетов и выборе квартирного автоматического выключателя, УЗО, а также подводящего провода.

В случаях, когда мощность включенных устройств будет более 4,3 киловатт, часть из них придется отключать самостоятельно. В противном случае главный автомат отключит всю квартиру.

В итоге квартирный АБ должен быть рассчитан на 25-32 ампера. Сумма зависит от площади однокомнатной квартиры. Для малогабаритных квартир можно взять АБ на 25 ампер. При этом следует учитывать текущую маржу, которая должна составлять от 1,3 до 1,5. УЗО должно быть рассчитано на 50 А 30 мкА.

Таблица 1. Зависимость сечения кабеля от мощности электроприборов

Что касается вводного кабеля, который будет соединять этажный и квартирный распределительные щиты, то его также необходимо выбирать в зависимости от общей мощности электроприборов. Когда вы знаете эту цифру, то глядя на таблицу ниже, вы сможете определить сечение вводного кабеля.

Полезный совет: по этой маркировке также следует определять сечение всех кабелей, которые будут использоваться для создания отдельной ветки электропроводки в однокомнатной квартире. Разумеется, для этого нужно рассчитать мощность устройств, которые будут питаться от одной цепи.

В большинстве случаев вводной кабель для однокомнатной квартиры должен иметь сечение от 4 до 6 кв. миллиметры. Разумеется, он должен быть медным и трехжильным.

Электропроводка в гостиной

На рис. 2 отмечено, что освещение коридора и гостиной создается с помощью двух разных контуров. На практике можно сделать коридор и гостиную освещенными от одной цепи. Общая люстра или точечное освещение, а также светильники в коридоре вряд ли будут иметь мощность больше двух киловатт.

Конечно же, чтобы соблюсти этот совет, распределительную коробку следует установить на стене при входе в жилое помещение. Дальше от коробки можно развести кабели к светильникам в коридоре и в гостиной.

В этом случае провода к люстре и выключателю в гостиной нужно будет проложить через отверстие в стене. Сечение кабеля, который будет использоваться для цепи для светильников, может быть равно 1,5 кв. миллиметр. Номинальный ток автоматического выключателя для этой цепи должен быть десять ампер.

Такими же должны быть контуры для светильников в ванной и на кухне. В принципе, для светильников этих двух комнат можно проложить одну цепь.
  На рис. 2 видно, что гостиная, кухня и ванная подходят для ответвлений, к которым подключены розетки.

Каждая такая ветка должна быть оборудована АВ на 25 ампер и УЗО на 30А 30мкА. Наша схема предусматривает установку двух двойных розеток в гостиной.

Полезный совет: расположение розеток можно определить самостоятельно. Однако они должны находиться за электроприборами. Поэтому перед проектированием размещения розеток стоит спроектировать расположение электроприборов, а также мебели. Сами розетки должны располагаться на высоте 30 сантиметров от пола и 15 сантиметров от угла стены.

Количество розеток напрямую зависит от количества электроприборов. При этом есть еще одно правило, которое гласит, что на каждые шесть квадратных метров должна приходиться одна розетка. В случае с ванной и кухней розеток на эту площадь должно быть две.

Отвод ответвительной коробки должен быть выполнен медным кабелем сечением не менее 2,5 квадратных метров. миллиметры. Конечно, сечение можно определить с помощью табл. 1. В этом случае необходимо знать максимальную мощность электроприборов.

Приведенная выше схема электропроводки однокомнатной квартиры (рис. 2) не учитывает использование кондиционера в жилом помещении. Для кондиционирования воздуха нужно поддерживать отдельный контур. Для его создания необходимо использовать:

• кабель сечением 2,5 кв. миллиметр;
• АВ 16 А;
• УЗО на 20 А 30 мкА.

Розетка этой ветки должна быть у кондиционера.

Подводя итог, можно сказать, что в гостиной однокомнатной квартиры необходимо проложить три контура.

Электропроводка на кухне

На кухне обычно используется несколько отдельных цепей. Одна для освещения, одна для розеток (эта цепь проводится кабелем 2х2,5мм) и по одной для каждого из устройств:

• электроплита;
• электрическая плита;
• проточный водонагреватель;

Каждая из этих цепей подключается отдельно кабелем 4 мм к автоматическому выключателю на 16 А.

Группу из трех-четырех розеток этой цепи следует монтировать за нижним шкафом, который находится под столешницей. До сих пор вся кухонная техника будет подключена. При этом остальные розетки следует разместить в других местах, а точнее там, где будет стоять холодильник и другие габаритные устройства.

В случае использования в однокомнатной квартире электропроводки, необходимо установить еще одну ветку электропроводки. Его особенности зависят от конкретных характеристик самой плиты.

О контуре освещения для кухни мы упоминали выше.

Электропроводка в санузле

Осталось рассмотреть схему электропроводки в санузле однокомнатной квартиры. Эта комната особенная и самая опасная. Поэтому проводка здесь проложена с соблюдением жестких требований. В это помещение можно вывести две цепи: для светильника и электроприборов.

Что касается ветки для лампы, то она такая же, как и в других комнатах. Исключением является расположение переключателя. Его следует размещать за пределами ванной комнаты.

Выключатель должен находиться вне ванной комнаты

Цепь для розеток может быть установлена ​​только при наличии в ней УЗО или распределительного трансформатора. Разумеется, каждая розетка должна иметь корпус, защищенный от влаги. Хотя на рисунке показан только один выход, обычно требуется три. Требования к кабелю и параметрам УЗО, АВ такие же, как и к компонентам розеточной группы на кухне.

Куда крепить каждую ветку?

Стоит отметить, что электросхема однокомнатной квартиры не только определяет количество и расположение розеток, светильников, выключателей, но и определяет маршруты прокладки кабелей. Есть некоторые нюансы. Они зависят от дома, в котором находится однокомнатная квартира, и от того, какая отделка будет у каждой комнаты.

Если хозяева будут устанавливать натяжной потолок и отделывать стены гипсокартоном, то маршруты могут быть произвольными. Главное, чтобы кабели располагались только горизонтально и вертикально, а также не пересекались. В этом случае электрические провода будут скрыты за гипсокартоном.

В том случае, если дом панельный, то проводку придется прокладывать либо в полу, либо в специальных каналах, либо в пространстве, которое находится на стыке потолка и стены. Как известно, в горизонтальном направлении.

Таким образом, горизонтальная проводка будет размещена в указанных выше местах. Вертикаль можно выполнять штробами (можно делать такие штрихи).

В кирпичном доме можно проложить кабель кратчайшим путем, так как проводку можно спрятать как под штукатурку, так и в канавки. В зависимости от этих особенностей указывают маршруты каждой ветки. Далее берем мультиметр и отмеряем необходимое количество проводов.

Электромонтажные инструменты

Итак, мы знаем, как подобрать каждый элемент электропроводки, а также как и где их разместить. Теперь рассмотрим, какие инструменты нужно иметь для установки этих элементов.

Инструменты должны быть представлены:

1. Перфоратор с набором сверл и зубил по бетону, кирпичу (зависит от дома).
2. Бурение.
3. Болгарка или штроборез с алмазным диском (для создания штроба в кирпичном доме).
4. Мультиметр-тестер.
5. Индикатор-индикатор фаз.
6. Набор отверток и ключей.
7. Плоскогубцы.
8. Бокорезы.
9. Монтажный нож.
10. Строительный уровень.
11. Шпатель.

Современная квартира оснащена большим количеством различной бытовой техники. Микроволновые печи, электрические водонагреватели, холодильники, камины, кондиционеры, электроплиты – все эти устройства создают серьезную нагрузку на электросеть.

А если дом, в котором находится ваша квартира, был построен несколько десятилетий назад, когда набор бытовой техники ограничивался телевизором, холодильником и иногда пылесосом, имеющиеся провода могут просто не выдержать такой нагрузки. Чтобы избежать сопутствующих проблем, необходимо своевременно производить замену электропроводки в квартире.

С выполнением всех сопутствующих мероприятий справится самостоятельно. Нужно только подробно изучить особенности существующих схем электронной почты. электропроводка в квартире, понимать порядок работ и делать все с соблюдением требований безопасности.

В квартире несколько схем электропроводки. Каждый из них создан для выполнения ряда задач.

Конструкционная

Данная схема электропроводки в квартире создается первой. На этом чертеже схематично показаны взаимосвязи между щитком, входом в квартиру и планируемыми к установке электроприборами.

Все электрические соединения должны отображаться как можно полнее. Стрелки обычно используются для отображения отношений на структурной схеме.

На каждом элементе схемы указывается его номинал: , мощность, а также сила тока. Все эти моменты необходимо указать для успешного составления функциональной схемы электропроводки в квартире.

Функциональный

На этом чертеже показаны элементы электропроводки и показаны электрические соединения между ними. Для этого используются специальные обозначения.

  С вышеуказанными обозначениями вы можете ознакомиться на изображении. Вот пример функциональной схемы электропроводки для квартиры с двойным заземлением.

Принципиальная

Самая полная и подробная схема. На чертеже показаны все элементы электросистемы (светильники, выключатели и т. д.), а также бытовая техника (теплый пол, плита, кондиционеры и т. д.).

На схеме максимально точно показаны линии электропроводки, места установки электромонтажных коробок, соединительных шин и других элементов.

Расчетная

Одна из самых важных схем электропроводки в квартире. Создан для распределительных щитов. На карте отображаются вводные автоматы, защитные для отдельных групп электропроводки. При использовании специальной легенды. На чертеже также показаны все провода и группы потребителей электроэнергии.

Каждый элемент схемы сопровождается требуемыми номинальными характеристиками.

Например, для электрических кабелей указывают количество, сечение и марку жил, а для автоматов – значение рабочего тока.

После сборки приобретаются необходимые материалы для монтажа или замены электропроводки. Также схема проектирования позволяет разбивать квартирную проводку на группы.

Крепление

На схеме показаны электрические соединения в обслуживаемой квартире. План чертежа имеет вид подробной таблицы с указанием следующих пунктов:

• места выхода и направления прокладки каждого кабеля;
клеммы для подключения кабеля
• ;
Характеристики провода
• .

Схемы разводки квартирной электропроводки составляются редко, так как на основе расчетной схемы может сделать практически любой квалифицированный электрик. Остальные обычно ориентируются по ситуации.

Этапы монтажа и замены электропроводки

При желании замену электропроводки в квартире можно осуществить своими силами.

Однако важно помнить, что это потенциально опасная работа, т.к. электричество может быть непоправимо повреждено при неправильном или ненадлежащем обращении.

В противном случае следуйте приведенным инструкциям и все обязательно получится.

Электросхема

В первую очередь необходимо составить подробный план своей квартиры и указать на нем места установки электрических розеток и осветительных приборов.

Для удобства разделите всех потребителей на следующие основные группы:

• розетки;
• освещение;
• ванная комната;
• плита электрическая (кухонная).

  Каждой такой группе прокладывается свой кабель от распределительного щита. При таком расположении электропроводки в квартире выход из строя одной из групп не повлияет на работу других потребителей.

Необходимо сделать все возможное для тока. Чем толще будут используемые провода, тем больше денег вы потратите на обустройство электропроводки. Слишком сильно экономить на этом не стоит, но обязательно помните о следующем важном нюансе: в случае прокладки одного толстого кабеля, ответвления нужно будет проводить в .

В этом случае расположение слишком большого количества соединений неизбежно приводит к снижению надежности электропроводки.

Не подключайте все провода к одной группе. Ванную лучше всего подключить отдельной линией, ведь такие помещения требуют особых мер предосторожности. Рекомендуется оборудовать эту линию.

Демонтаж старой электропроводки

Приступить к демонтажу элементов существующей электропроводки. Обесточить квартиру с помощью щитка.

Демонтировать провода начинаются от распределительных коробок. Крышки этих элементов обычно располагаются под потолком. Процедура следующая:

1. открывается крышка соединительной коробки;
2. подводящий провод обрезан и изолирован;
3. все провода удалены.

Если удаление провода невозможно, его необходимо отрезать и максимально качественно заизолировать.

Прокладка новых электрических кабелей

После демонтажа старых кабелей приступить к монтажу новых в соответствии с выбранной схемой электропроводки в квартире и заранее составленными чертежами.

Владельцы квартир чаще всего отдают предпочтение скрытой проводке. Для прокладки проводов по этой схеме в стенах необходимо предварительно подготовить пазы. Для этого удобно использовать перфоратор, а еще лучше – самодельный.

Пазы прокладываются строго перпендикулярно или параллельно поверхности пола – диагональная разводка запрещена по технике безопасности.

Высоту розеток и выключателей выбирайте на свое усмотрение. Делайте все так, чтобы потом вам было комфортно. Единственное важное замечание: устанавливать следует на расстоянии не менее 300 мм от поверхности пола.

Работы по контролю качества

После прокладки и закрепления всех проводов в подготовленных каналах следует убедиться в отсутствии коротких замыканий на монтируемой линии. Этот тест выполняется с помощью тестера.

Убедившись в отсутствии короткого замыкания, подключите линию к напряжению. Далее нужно проверить работоспособность розеток и осветительных приборов фазоуказателем или тестером.

В завершение останется только заклеить каналы гипсом. На этом работы по замене электропроводки завершены. Чтобы они прошли максимально успешно, следует помнить о простых рекомендациях по технике безопасности и придерживаться их в процессе реализации намеченных мероприятий.

Перед началом работ обязательно обесточьте квартиру и дополнительно проверьте отсутствие напряжения с помощью специально предназначенного для этого прибора устройства.

Рукоятки всех подручных средств должны быть изолированы. Если на них нет утеплителя, сделайте это сами.

Если распределительный щит расположен на лестничной площадке или в другом месте общего доступа, обязательно повесить табличку с предупреждением о проведении работ на линии.

Помните : игнорирование рекомендаций по технике безопасности может привести не только к преждевременному выходу из строя электроцепи, но и к гораздо более ужасным и непоправимым последствиям, как для квартиры, так и для проживающих в ней людей.

Следуйте инструкции, уважительно относитесь к электричеству, и все получится.

Удачной работы!

Пример разводки в квартире на видео

Нормы электроснабжения жилых домов, определяющие схему разводки проводки в квартире, действовавшие пару десятков лет назад, означали, что максимально суммарная мощность, потребляемая одним абонентом, не превышала 1-1,5 кВт. Впоследствии нормы для однокомнатных квартир были повышены до 6-10 кВт, но они мало соответствуют современным реалиям: только кухонная техника может потреблять электроэнергии в два, а то и в три раза больше…

• Нужно ли его менять?
• Способы подключения
  • Скрытый монтаж
  • Наружная установка
  • Комбинированная установка
  • Какой способ выбрать?
• Выбор провода

Нужно ли менять?

Сегодня любое человеческое жилье очень прожорливо в плане потребления электроэнергии – для небольшого коттеджа общей площадью менее 200 кв. м, например, только расчетная потребляемая мощность обычно не менее 20 кВт. И это с учетом использования современного экономичного оборудования, источников света, отличающихся низким энергопотреблением!

Высокие требования к нагрузочной способности электропроводки в новостройках учитываются на этапе проектирования проекта. Гораздо хуже обстоит дело со старым жилым сектором, возраст которого зачастую исчисляется несколькими десятками лет – типичная на момент строительства алюминиевая проводка совершенно не отвечает современным требованиям, а зачастую просто опасна. Эксплуатация таких помещений, особенно в домах из железобетонных панелей, практически невозможна без полной замены внутренней системы электроснабжения.

Сгоревшая проводка – последствия неправильного распределения нагрузки

Это удовольствие достаточно дорогое даже для однокомнатного жилья, требующее от исполнителя определенных профессиональных навыков; тем не менее, проводку в квартире вполне можно осуществить своими руками – с минимальными усилиями и максимальным эффектом.

Основные требования к готовому макетному проекту

Как и в любых инженерно-строительных работах, все начинается с создания проекта. Особенно это важно для внутренних сетей электроснабжения – электричество, как известно, шутить не любит! Проектирование своими руками начинается с определения расположения потребителей электроэнергии (бытовых приборов) и источников искусственного освещения на плане помещения.

При этом в проекте должны быть учтены следующие моменты:

• Правильный план разводки электрических проводов должен иметь минимум пространственных «перехлестов» с другими инженерными коммуникациями (системами отопления и вентиляции, водопровода и канализации) . По идее пересечений не должно быть вообще.
• В современном жилье, особенно на кухне, не так много розеток!
• Традиционно розетки размещают так, чтобы они не бросались в глаза — например, прячутся за мебелью. Сделать это в однокомнатной квартире своими руками не так уж и сложно – но при этом должен быть обеспечен быстрый доступ ко всем электроустановочным изделиям…
• При установке с применением распределительных коробок к ним также необходимо обеспечить свободный доступ.
• В сборных домах проект должен максимально использовать пустоты, имеющиеся в железобетонных плитах.
• Не забывайте о безопасности эксплуатации установленной своими руками электропроводки – по замыслу розетки и выключатели не должны располагаться в сырых или очень жарких местах.
• Освещение комнаты, особенно большой, одиночной люстрой, расположенной в центре, малоэффективно – будет намного лучше, хотя и несколько дороже, если к ней добавить зональные источники света. Это правило может нарушаться в однокомнатных квартирах, но в комнатах с высокими потолками нарушение недопустимо.

Способы прокладки электропроводки

Второй этап проекта заключается в принятии решения о способе прокладки электропроводки с учетом материала, из которого построено здание. Проще говоря, по плану выбирается способ монтажа проводов, розеток, выключателей, регуляторов и распределительных коробок. Таких способов всего три:

• Скрытая электропроводка;
• Открытая проводка;
• Комбинированная установка.

Скрытый монтаж

Все без исключения ответвительные и магистральные провода маскируются всеми возможными способами – вмуровываются в стены, заливаются бетонной стяжкой, устраиваются на полу, прокладываются в пустотах плит панельных домов, при наличии подвесных потолки – прячутся в потолочном пространстве.

Чтобы сэкономить на оплате электроэнергии, наши читатели рекомендуют коробку для экономии электроэнергии. Ежемесячные платежи будут на 30-50% меньше, чем были до использования экономики. Убирает из сети реактивную составляющую, в результате чего снижается нагрузка и, как следствие, потребляемый ток. Электроприборы потребляют меньше электроэнергии, снижая затраты на ее оплату.

Скрытая проводка – проводка в стене

В этом проекте установки видны только розетки – выключатели и лампы. Распределительные коробки при скрытой прокладке устанавливаются крайне редко – обычно провода от каждой «точки» сводятся в один большой распределительный щит, где они соединяются друг с другом в соответствии с планом эксплуатации электрооборудования.

Наружная установка

Открытая проводка, по сравнению со скрытой, предполагает визуальную доступность большинства проводов. В декоративных целях и для облегчения монтажа их обычно размещают внутри пластиковых коробок (другие названия — электрокоробки, кабель-каналы), все соединения выполняются в доступных распределительных коробках.

Пример открытой прокладки электропроводки

Из-за своей технологической простоты это наиболее распространенный способ прокладки, но требует тщательного продумывания плана разводки проводов – если они пересекаются друг с другом, то место нахлеста “восстановить” будет очень сложно…

Комбинированная установка

Комбинированная установка в проектах используется относительно редко. Суть его в следующем: основная часть проводов прячется в потолке или подпольном пространстве. Видны только спуски (с потолка) и подъемы (с пола) проводов к розеткам, выключателям и светильникам.

Такую проводку обычно используют в подсобных и подсобных помещениях – в случаях, когда требования к красоте интерьера помещения минимальны.

Какой путь выбрать?

Все три типа установки имеют свои недостатки и преимущества, следующая таблица поможет вам определиться: Скрытый В бетонных, кирпичных, каменных домах, в помещениях, обшитых гипсокартоном, панелями из МДФ или ПВХ. Очень редко – в деревянных постройках. Не влияет на внутренний дизайн комнаты. При правильном исполнении срок службы составляет десятки лет. Идеально подходит для однокомнатных квартир. Выполняется очень трудоемко и дорого, отличается повышенным расходом материалов. Делается раз и навсегда, после ввода в эксплуатацию изменить практически невозможно. Очень низкая ремонтопригодность. Высока вероятность случайного повреждения во время строительных и ремонтных работ. Открытый В зданиях из любых материалов. Наиболее распространены в деревянных постройках. Крайне прост в исполнении, монтируется очень быстро даже своими руками. Обладает высокой ремонтопригодностью. Такую проводку можно без особых усилий модернизировать или переделать. Финансовые затраты минимальны. Интерьер обычно вписывается с большим трудом. Схема электропроводки должна быть продумана очень тщательно. На проводку сильно влияют атмосферные условия. Даже при правильном монтаже он редко служит более 20 лет. Комбинированный В зданиях из любых материалов. Чаще всего используется в домах из оцилиндрованного бревна. Расход материала можно свести к минимуму. При соответствующем подходе легко вписывается в любой интерьер. В финансовом плане ненамного дороже открытой проводки. Трудоемкий. Ремонтопригодность лишь немного выше, чем у скрытой проводки. Модернизация поддается только при определенных условиях.

Немного о раздельном питании. Блоки питания…

В соответствии с современными стандартами правильно реализованная схема электропроводки должна включать отдельные линии питания и отвода освещения. При этом от одной розетки допускается запитывать не более четырех электроприборов, а от одной линии освещения – не более пяти светильников. Все мощные потребители электроэнергии – электрические плиты, микроволновые печи, стиральные машины, водонагреватели – по проекту должны быть подключены к распределительному щиту отдельной линией; Каждый из этих электроприборов свой, «именный».

Кроме того, на этих розеточных линиях должно быть установлено устройство защитного отключения (УЗО). Все линии без исключения должны быть защищены. автоматические выключатели соответствующих номиналов.

Выбор провода

Если разводка электрики в квартире производится своими руками – следует уделить особое внимание подбору марки и сечения проводов.

На отечественном рынке наиболее распространены два вида провода: ВВГ и ПУНП (ПУГНП). Основное различие между ними заключается не только в качестве изоляции (ВВГ в этом отношении вне конкуренции), но и в отношении производителей к заявленным техническим характеристикам проводов. Дело в том, что по строгим ГОСТам выпускается только ВВГ; диаметр и сечение жил провода ПУНП определяются техническими условиями, допускающими отклонение на 20 % и более. В реальности расхождение между заявленным сечением и реальным может достигать 50%!

В проектах электропроводки дома однокомнатной квартиры обычно прокладывают провода следующего сечения:

• Для линий освещения – 1,5 кв. мм;
• Для розеточных линий – 2,5 кв.мм;
• Для линий с повышенной нагрузочной способностью (электрообогреватели, стиральные машины, электроплиты) и магистральных линий применяют провод с сечением жил не менее 4 кв. мм

Обычно отношение к электропроводке в жилом помещении полярное: либо по принципу «так и сделает!», либо на грани обожания перед электриками-кудесниками. На самом деле достаточно просто понять основы создания плана дома. электросети   и помните о вышеперечисленных моментах – и замена старой (или разводка новой) электропроводки своими руками будет вполне поспешным делом.

13 вещей, которые каждый электрик хочет, чтобы вы знали

Независимо от того, хотите ли вы добавить осветительную арматуру или проложить электропроводку для дополнительного оборудования, вот несколько ключевых фактов, которые ваш электрик хотел бы, чтобы вы знали.

Каждый редакционный продукт выбирается независимо, хотя мы можем получить компенсацию или партнерскую комиссию, если вы купите что-то по нашим ссылкам. Рейтинги и цены точны, а товары есть в наличии на момент публикации.

1 / 14

herjua/Shutterstock

Не игнорируйте предупреждающие знаки

Вот самое важное, что скажет вам любой электрик: никогда, никогда не игнорируйте предупреждающие знаки о проблемах в вашей электрической системе. Будь то хлопающий звук в розетке, перегрев выключателя или прерыватель, который не срабатывает, важно серьезно относиться к каждой проблеме.

К счастью, большинство проблем с электричеством можно решить относительно быстро, если не дать им усугубиться. Есть причина, по которой осознание проблем с электричеством является ключевым шагом в предотвращении пожаров в доме.

2 / 14

Семейный мастер на все руки

Понимание GFCI

Неисправности электропроводки в ванной являются одними из наиболее частых обращений за помощью к электрикам. Согласно кодексу, все розетки в пределах шести футов от источника воды должны быть защищены прерыванием цепи замыкания на землю (GFCI). Они отключают питание, если цепь теряет силу тока, поэтому GFCI чаще всего можно увидеть в ванных комнатах и ​​наружных розетках.

Одно устройство GFCI защищает все остальное «вниз по течению» в этой цепи. Поскольку ванные комнаты часто не подключены к изолированной цепи, срабатывание GFCI отключит питание розеток и источников света, которые могут показаться не связанными. И все может быть еще более запутанным, когда GFCI устанавливается в самой коробке электрического выключателя.

Этот сервисный вызов особенно распространен для наружных контуров и в домах, где несколько ванных комнат подключены к одному контуру.

3 / 14

Посмотрите это видео, чтобы узнать, что делать, если вы обнаружили неисправную розетку:

4 / 14

Steve Heap/Shutterstock

Воздушные линии электропередач под напряжением!

Воздушные линии обычно НЕ изолированы. Когда вы видите на них птиц или белок, они живы только потому, что не замыкают цепь, касаясь земли или предлагая току более легкий путь, чем по самому кабелю.

Большинство наружных линий электропередач в лучшем случае защищены от атмосферных воздействий и не имеют никакой изоляции, кроме распорок на опорах электропередач. Поскольку они находятся так высоко над землей, это не проблема, если только тросы не упадут или рабочий не соприкоснется с ними во время обрезки дерева. И хотя линии, к которым можно прикоснуться с крыши или дерева, изолированы, эта изоляция со временем ухудшается, в конечном итоге крошится и обнажается оголенный провод.

Подходите ко всем воздушным линиям, зная, что они опасны. Любые проблемы лучше оставить лицензированному электрику или коммунальщику.

5 / 14

Elnur/Shutterstock

Знай пределы своего творчества

Мышление «сделай сам» — это прекрасно. Это отличный способ узнать о своем доме и развить свои навыки и уверенность в себе. Но не менее важно знать границы и ограничения своих навыков.

Если вы новичок в рукоделии, работайте только с электрическими компонентами снаружи стены. По мере того, как вы развиваете свои навыки электрика-любителя, вы можете выполнять более сложную работу, включая ловлю кабеля и добавление розеток, если это разрешено местным строительным отделом. Проблема возникает, когда энтузиасты-сделай сам с большим энтузиазмом, чем с опытом, берутся за электрический проект, а затем прячут свою далеко не идеальную работу за слоем гипсокартона.

Работа с проводкой на открытом воздухе является отличным промежуточным этапом, так как большая часть работы легко доступна на этапе устранения неполадок.

6 / 14

Семейный мастер на все руки

Белый не всегда нейтрален, а черный не всегда актуален

Мы знаем, что это противоречит передовой практике. Но ваш электрик понимает, что электрическая система дома большая и сложная. Над ним могли работать десятки людей, многие из которых не были должным образом обучены или не следовали коду. Поэтому, когда вы открываете электрическую розетку, вы можете обнаружить сбивающее с толку птичье гнездо из проводов, изоляционной ленты и проволочных гаек.

Это не означает, что вы не можете над этим работать, но это означает, что вам нужно быть осторожным и не делать предположений. Всегда используйте бесконтактный тестер напряжения, чтобы убедиться, что линия обесточена, прежде чем продолжить. Вот как.

Если вам нужно напоминание о том, насколько плохими могут быть некоторые любители электротехники, ознакомьтесь с этим списком наиболее распространенных нарушений правил электротехники.

7 / 14

Семейный мастер на все руки

Низкое напряжение не означает опасности

Мы не собираемся говорить вам, что низковольтная система так же опасна, как работа с вашим электрическим выключателем. Но электрики хотят, чтобы вы по-прежнему принимали основные меры предосторожности.

Относитесь к низковольтной проводке так, как если бы она была стандартной, и вы научитесь передовым методам, которые окупятся при работе в условиях более высокого напряжения. Кроме того, ваш электрик поспешит напомнить вам, что вредно не напряжение, а ток. Иногда даже низковольтная проводка может потреблять ток выше безопасного.

При работе с низковольтной проводкой чаще всего можно получить легкий удар, который удивит монтажника и заставит его упасть с лестницы или стремянки. И помните о важности обеспечения соединений! Искра от плохо защищенного низковольтного соединения так же легко воспламеняет горючие материалы, как и от соединения 110 В.

Чтобы избежать этой опасности, нужно просто правильно выполнять работу и не делать глупостей, например, хранить промасленные тряпки рядом с низковольтным устройством.

8 / 14

Gyvafoto/Shutterstock

Вампиры реальны!

Ну да ладно: вампир рисует настоящие. В отличие от графа Дракулы, эти предметы не высасывают кровь, но высасывают доллары из кошелька.

Электрические устройства с «режимом ожидания» и вещи, использующие дистанционное управление, всегда нуждаются в постоянном потоке энергии для быстрого пробуждения. Кроме того, зарядные устройства, такие как зарядные устройства для телефонов и ноутбуков, потребляют энергию, даже если они не подключены к их устройству.

Когда электрикам звонят по поводу больших счетов за электроэнергию, «вампирские» устройства часто являются первым, на что они обращают внимание как на потенциальных виновников.

9 / 14

Kekyalyaynen/Shutterstock

Защитное снаряжение защищает только в том случае, если оно изготовлено должным образом

Многие люди знают, что резина является отличным изолятором, поэтому иногда домашние мастера надевают резиновые сапоги и перчатки, прежде чем заняться электричеством. Проблема в том, что большая часть бытовой резины не является чистой. Чтобы снизить цену, производители добавляют добавки, повышающие долговечность. Если вы полагаетесь на резину для защиты от электрического заряда, убедитесь, что вы используете настоящее защитное снаряжение.

Вы когда-нибудь видели телешоу или фильм, в котором линия электропередач падает на машину, но пассажиры остаются в безопасности? Это на самом деле верно, потому что шины являются такими хорошими проводниками. Электричество идет по пути наименьшего сопротивления, спускаясь к земле через шины и полностью минуя салон.

Посоветуйтесь со своим электриком и сделайте качественные изоляторы частью стандартного комплекта защитного снаряжения.

10 / 14

Семейный мастер на все руки

Вы не можете установить розетку с тремя разъемами без провода заземления

Если у вас есть розетки с двумя разъемами, заманчиво заменить их розетками с тремя разъемами, чтобы вы могли подключать вилки с тремя контактами. Но не делайте этого, если не уверены, что земля свободна.

Используйте тестер, чтобы проверить, заземлена ли ваша розетка. Ряд индикаторов показывает, правильно ли подключена розетка или имеется неисправность. Эти тестеры легко доступны в домашних центрах и хозяйственных магазинах. Если вы обнаружите розетку с тремя разъемами в незаземленной коробке, проще всего будет просто заменить ее розеткой с двумя разъемами, как показано на рисунке.

11 / 14

Никогда не приклеивайте и не держите автоматический выключатель

Спросите любого электрика: автоматические выключатели работают, потому что они разрывают цепь! Когда прерыватель продолжает щелкать, вам нужно найти и устранить проблему.

Если вы закрепите выключатель лентой, опасные условия будут только продолжаться, и вы создадите себе серьезную проблему. Принуждение выключателя к поддержанию контакта — прямой путь к катастрофе, и этого следует избегать любой ценой.

Если вы, друг или член семьи, не знаете, как сбросить автоматический выключатель, вот отличное руководство, которое должен прочитать каждый.

12 / 14

Семейный мастер на все руки

Вам обязательно следует рассмотреть емкости с защитой от несанкционированного доступа

Сосуды с защитой от несанкционированного доступа не позволяют ребенку вставлять в них такие предметы, как скрепка для бумаги. Они необходимы для всех мест, внутри и снаружи. Розетки с защитой от несанкционированного доступа — отличное изобретение, так что используйте их — это Национальный электрический кодекс. Мы покажем вам, как правильно установить розетку с защитой от взлома.

13 / 14

Family Handyman

Крышки для уличных розеток Matter

Плоские крышки для уличных розеток обеспечивают защиту только тогда, когда розетка не используется. Но нередко удлинители подключаются к сети на длительное время — например, для праздничного освещения. Используемые или «пузырьковые чехлы» обеспечивают постоянную защиту.

Национальный электротехнический кодекс определяет «влажное место» как место, подверженное воздействию воды или других жидкостей, а также незащищенное место, подвергающееся воздействию погодных условий. Если вы считаете, что сосуд может намокнуть, добавьте крышку во время использования. И не забудьте о атмосферостойкой емкости.

Национальный электрический кодекс требует, чтобы все 15- и 20-амперные розетки были классифицированы как стойкие к атмосферным воздействиям и взлому при установке в и влажных и влажных местах. Узнайте, как установить наружное освещение и розетку здесь.

14 / 14

SpeedKingz/Shutterstock

Вам не нужно быть электриком, чтобы работать с электричеством

Многие из этих советов носят предостерегающий характер. Но они не предназначены, чтобы отпугнуть вас! Многие электрики на самом деле стремятся побудить домовладельцев научиться выполнять основные электромонтажные работы.

Будь то что-то простое, например, починка перерезанного удлинителя или черновая электропроводка для нового дополнения, если у вас есть терпение и настойчивость, чтобы освоить новый навык, семейный мастер на все руки знает, как помочь вам в этом. !

Каждый продукт отбирается нашими редакторами независимо друг от друга. Если вы покупаете что-то по нашим ссылкам, мы можем получать партнерскую комиссию.

Первоначально опубликовано: 25 января 2021 г.

Дэн Стаут

Внештатный писатель и автор из Огайо Дэн Стаут в прошлом занимался ремонтом жилых домов, руководителем коммерческих объектов и менеджером по техническому обслуживанию. Он работал практически над всеми аспектами строительства и DIY, включая планирование проекта и получение разрешений, сантехнику, основные электрические работы, гипсокартон, столярные работы, плитку, покраску и многое другое. Он также публикует нуарные фэнтезийные триллеры, в том числе The Carter Series, издательством Penguin, издательством DAW Books.

Навигация по ремонту электрооборудования с арендаторами

Стивен Майкл Уайт

Автор

---

28 июля 2014 г.

Опубликовано

---

Категории

---

Когда дело доходит до технического обслуживания, кажется, что арендодатели и арендаторы постоянно спорят о том, кто должен платить за ремонт. Электрические розетки и проблемы с электрической системой часто вызывают споры, поэтому вот краткое руководство о том, как вы, как арендодатель, можете справиться с дискуссией о том, кто несет ответственность за ремонт электрооборудования.

Общие проблемы с электричеством

Проблемы с электричеством распространены в домах всех типов, возрастов и размеров, и сдаваемая в аренду недвижимость не является исключением. Общие проблемы с электричеством включают отключенные розетки, неисправные светильники или неработающие выключатели света. Более серьезные проблемы с электричеством могут включать искры в электрической розетке, нагрев вокруг розеток или выключателей, мерцание света, срабатывание автоматического выключателя и частые перегорания лампочек.
Существует очень мало проблем с электричеством, которые неподготовленный человек должен попытаться устранить самостоятельно. Большинство электромонтажных работ должны выполняться лицензированным, обученным специалистом. Однако, поскольку электрики стоят дорого, арендодатели и арендаторы часто спорят о том, кто должен оплачивать счет за ремонт.

Обязанности арендодателя

В обязанности арендодателя входит обеспечение исправной работы электрической системы сдаваемого в аренду помещения, от розеток до осветительных приборов, до того, как арендатор вступит во владение помещением. Работающая электрическая система требуется как условие пригодности для проживания в большинстве государственных законов, касающихся обязанностей домовладельца. Это связано с тем, что электрическая система является ключевым фактором в работе детекторов дыма, а часто и в системах отопления.
Если сдаваемое в аренду помещение не считается пригодным для жилья, арендодатель сталкивается с ограничениями на сдачу в аренду и обеспечение соблюдения договора аренды. Другие системы, которые являются обязательными для обитаемости, включают водопроводные и канализационные системы.
Работающая электрическая система, включая электрические розетки, является неотъемлемой частью жилого помещения. Если по какой-либо причине электрическая розетка не работает в течение нескольких дней или недель после передачи, арендодатель должен нести ответственность за ее устранение.
Если кажется, что электрическая розетка перестала работать без видимой причины, арендодатель обязан выявить проблему и организовать ремонт. Поскольку проблема с электрической розеткой часто может быть связана с более серьезной проблемой электрической системы, в интересах арендодателя организовать ремонт как можно скорее.

Обязанности арендатора

Арендатор несет ответственность за ремонт электрической розетки, если можно доказать, что повреждение было нанесено в результате каких-либо действий арендатора. Например, если арендатор перегружает розетку или в розетку вставляется посторонний предмет, что приводит к короткому замыканию. Нанесение ущерба стене, а затем электрической розетке или проводке также подпадает под это определение. Наконец, если розетка или стена, на которой находится розетка, повреждены водой из-за небрежности арендатора, ответственность за ремонт электрооборудования также ложится на арендатора.

Сроки ремонта

В зависимости от последствий проблемы с электрической системой домовладельцы могут выбирать, сколько времени может потребоваться для организации ремонта. Например, если электрическая розетка не работает, может просто потребоваться разумное количество времени, прежде чем можно будет связаться с электриком и запланировать посещение устройства. Сломанная розетка не является аварийной ситуацией и не повлияет на обитаемость сдаваемого в аренду жилья.
Если проблема носит общесистемный характер и запрещает арендатору пользоваться электричеством дольше нескольких часов, это может стать проблемой для арендодателей. Необходимо как можно скорее вызвать аварийную службу для проведения ремонта. Если проблема не может быть устранена в ближайшее время, арендодатель может нести ответственность за альтернативное жилье на время ремонта.
Если арендатор несет ответственность за ремонт электрооборудования, арендодатель должен сотрудничать с арендатором, чтобы запланировать ремонт как можно скорее. Опять же, серьезность определяет временные рамки. Арендодатели могут указать арендатору крайний срок для мелкого ремонта, такого как сломанная розетка, например, 30 дней.
