Анкерные болты с крюком – крепеж, предназначенный для подвешивания к стенам и потолкам различных предметов, монтажа подвесных систем и крепления конструкций на растяжках. Такие крепежи используются и в быту, и в промышленности, но для создания надежных крепежных соединений важно учесть все особенности данной категории анкеров.

Анкерные болты с крюком позволяют быстро и надежно производить монтаж светильников, радиаторов отопления, подвесной техники (бойлеры, кондиционеры и пр.) и мебели, а также веревок, кабелей и тросов, строительных лесов. Стандартные однораспорные анкеры-крюки предназначены только для установки в полнотелые строительные основания: бетон, железобетон, полнотелый кирпич, натуральный камень.

Двухраспорные крепежи можно применять для монтажа в пористые и пустотелые основания.

Принцип действия этого типа анкеров такой же, как и у других анкерных крепежей с прямой шпилькой, единственное отличие заключается в том, что шпилька на одном из концов имеет форму крюка. Под крюком такого анкера расположены гайка с внутренней резьбой и шайба, которые при вкручивании шпильки-крюка обеспечивают раскрытие и фиксацию распорной втулки.

ГК «Партнер» предлагает несколько разновидностей данного типа крепежа:

• с открытым S-образным крючком;
• с Г-образным (с прямым) крючком;
• с кольцом.

Крепежи с S- и Г-образными крюками менее надежны чем кольцевые. Но они удобны для создания временных подвесных систем, монтажа оборудования, мебели и конструкций, которые необходимо периодически снимать.

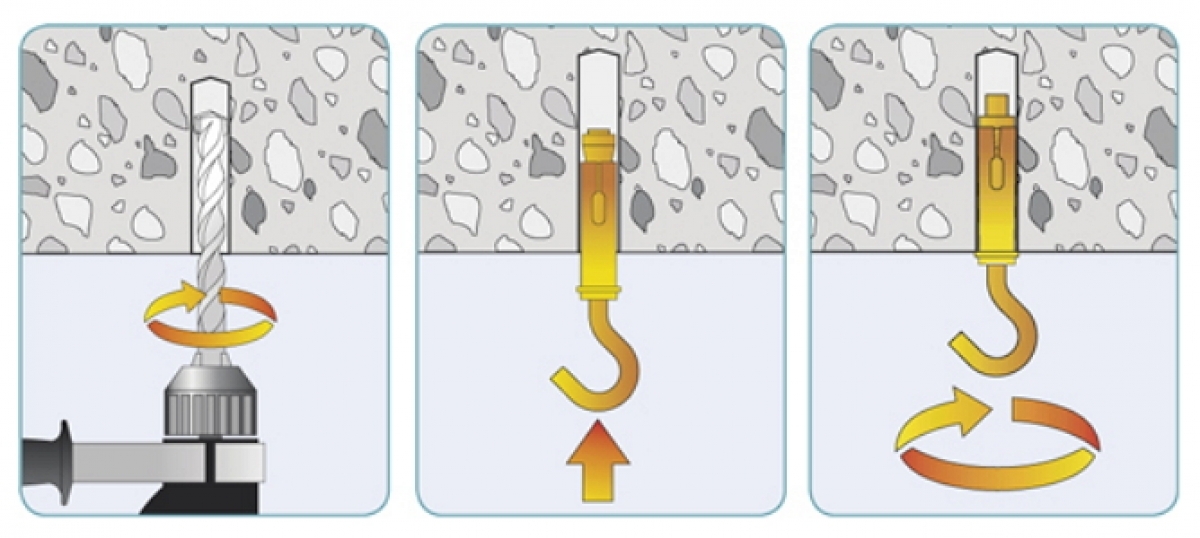

Перед тем как установить анкер с крюком нужно предварительно подготовить отверстие, диаметр которого должен совпадать с диаметром крепежа. Затем отверстие очищают, вбивают в него анкер и закручивают шпильку-крючок в 3-5 оборотов по часовой стрелке.

Поэтому никаких проблем с тем, как крепить изделие данного типа возникнуть не должно, они устанавливаются точно так же, как и другие анкерные крепежи.

Анкеры-крюки характеризуются большой распорной силой и стойкостью к вырыванию, но при выборе такого крепежа крайне важно точно рассчитать нагрузку, исходя из веса навешиваемой конструкции и прочности основания, в которое монтируется крепеж. Рекомендуемая рабочая нагрузка не должна превышать 25% от максимальной нагрузки на вырывание.

Анкерные болты с крюком (HG) в стандартном исполнении можно купить с диаметром от 8 до 20 мм и длиной от 40 до 200 мм. Также вы можете заказать изделия нестандартных размеров на сайте ГК «Партнер». Продукция поставляется оптом по ценам от производителя.

comments powered by HyperComments

Новые статьи

• • 14. 09.2018
  • 5722
  • видео

  Спасти клиента. История строительства одного загородного дома.

• • 23.08.2018
  • 13737
  • видео

  Дренаж без щебня. Современный ответ дедовскому способу.

• • 27.07.2018
  • 5345
  • видео

  Новая форма силиката

• • 04. 06.2018
  • 6460
  • видео

  Новый вечный философский спор – какой дом лучше: из керамоблока или газобетона? Строители решили устроить свой баттл. И показать, что же на самом деле происходит на строительной площадке? (АСК «Юнит»)

• • 29.05.2018
  • 7457
  • видео

  Зачем нужен кусок арматуры при приёмке работ у строительной бригады. Секреты строительного надзора от Алексея Русаковича (Агентство Строительных Решений)

Анкерный болт полукольцо, обзор. WikiСтатья.

Анкерный болт с полукольцом является разновидностью универсального металлического крепежа, яркого представителя анкерной техники – анкер-болта. Благодаря конструкции он совмещает крепежный элемент и функциональный в виде полукольца. Таким образом, достаточно использовать лишь один метиз, чтобы осуществить крепление с набором определенных условий и требований.

Конструкция и принцип действия анкерного болта с полукольцом/крюком

Анкерный болт с крюком включает в себя шпильку, которая загнута в виде крючка с одной стороны, и имеет резьбу с другой. Также эти анкера комплектуются конусной распорной частью и стальной гильзой. На шпильке между полукольцом и рубашкой идет либо гайка, либо прессованная шайба. Гильза имеет упор в верхней части для более удобной установки.

Каков же принцип работы анкерного болта с полукольцом? Он будет тот же, что и для анкер-болта, заканчивающийся гайкой. Передвижение гайки вдоль стержня по метрической резьбе влечет за собой смещение конусообразной гайки на другом конце изделия, который, в свою очередь, воздействует на лепестки распорной втулки. Под воздействием этого усилия цилиндр деформируется, вживаясь в материал несущего основания.

Важным условием применения анкер-болта является плотная структура рабочего материала основы, куда крепится металлическое изделие. Именно в полнотелых материалах (бетон, природный камень, шлакоблок, полнотелый керамический и силикатный кирпич) работает принцип крепления любого представителя анкерной техники.

• Сила упора. В момент приложения нагрузки возникает сила, которая направлена перпендикулярно продольной оси анкер-болта. Она называется силой упора. Под воздействием этой силы целостность конструкции анкерного болта проверяется на прочность. Согласно законам физики в работу вступает внутренняя прочность всех задействованных элементов. Разрушению анкер-болта противостоит внутренняя сопротивляемость металла, из которого изготовлен крепеж, а материал основания противодействует нагрузкам, которые передаются на него от анкера.

  Чем выше сопротивляемость материала крепежного изделия, тем большие нагрузки нужно приложить, чтобы сломать или согнуть метиз.

  Чем выше плотность материала основания, тем выше его сопротивляемость к той нагрузке, с которой действует анкер-болт на стенки отверстия.

• Сила трения. В момент приложения нагрузки возникает еще одна сила, которая направлена уже вдоль продольной оси анкер-болта. При этом идет взаимодействие поверхности металлического изделия о внутренние стенки отверстия. Это сила трения, которая противостоит приложенной нагрузке, стремящейся вытянуть крепеж из отверстия.

  Чем выше плотность взаимодействующих материалов, тем больше площадь соприкосновения, а значит и выше сила трения.

ТОП товаров из нашего каталога

Анкеры

Втулочный анкер Кольцо / Полукольцо / Костыль

от 35.9 р.

за уп.

Подробнее

Применение анкерного болта с полукольцом

Нередко в строительстве, капитальном или при возведении зданий для частных лиц, возникает потребность в узле, которое включала бы в себе и надежную фиксацию в несущую конструкцию, и возможность иметь элемент для последующего варианта решения.
Анкерный болт с полукольцом решает сразу две задачи. Ведь чем меньше крепежных изделий, тем ниже затрачиваемая стоимость на составляющие и время для установки. Использование нескольких креплений приведет к потере прочности строительного узла. Отличительная особенность рассматриваемой конструкции анкера является наличие полукольца. Таким образом, к нему можно закрепить канат, трос, веревку, а также другие конструкции, имеющие крюкообразные элементы и тем самым зафиксировать что-то или продолжить узел.

Применение анкер-болта с полукольцом позволяет не только в дальнейшем прикреплять к узлу другие элементы, но и сменять при необходимости на другие. Наличие открытого крюка (полукольца) делает метиз наилучшим решением для крепления тяжелых съемных конструкций.

Где именно применяют анкерные болты?

• при внутренних работах: крепление съемных подвесных конструкций, проводов
• крепление различных тяжелых съемных элементов к фасадам зданий (строительных лесов)
• создание узла при помощи талрепа, прикрепляемого через полукольцо анкер-болта
• замена стропильной системе (если нет возможности установить стропы, то через полукольцо анкер-болта можно выполнить необходимые работы по подъему или перемещению груза

Как проводить анкеровку крепежа?

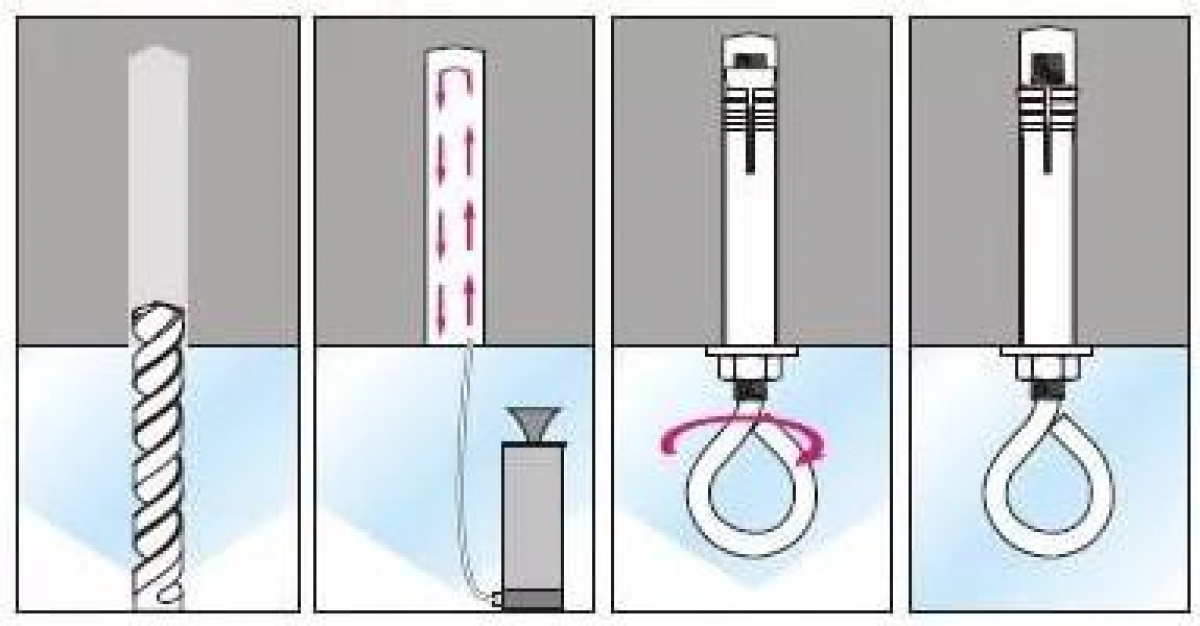

Установка анкер-болта с крюком, или анкеровка, по сути схожа с монтажом стандартного анкерного болта. Не следует устанавливать анкеры в вертикальные швы каменной кладки или щели бетонного основания.

Существуют рекомендации по min расстояния относительно элементов анкерного узла:

• между осями анкер-болтов – 80
• до края несущего основания – 50
• до заполненного шва – 30
• до незаполненного шва – 50

При монтаже следует обратить внимание на следующие моменты

• контролировать состояние сверл (буров по бетону). Изменение центровки сверла обязательно приведет к увеличению диаметра отверстия. Широкое отверстие не позволит крепежу иметь достаточное сцепление, а значит приведет к ослаблению анкерного узла.
• при продолжительной эксплуатации сверла (бура) стачиваются. Поэтому не следует использовать оснастку после того, как был исчерпан рабочий ресурс. Если диаметр отверстия меньше положенного (рассчитанного), то возрастают нагрузки на анкер – распорке лепестки будут ломаться в процессе анкеровки.
• глубина самого отверстия должна быть через чур большой, чтобы не ослабить материал основания. Как правило, глубину делают больше на один диаметр сверления. На перфораторе этого можно достичь, установив регулируемый упор.

Демонтаж анкер-болта с полукольцом

Ставшим ненужным анкерный узел можно срезать болгаркой или произвести демонтаж.

Для этого необходимо:

• открутить гайку, чтобы ослабить крепление
• вытащить шпильку
• с помощью плоскогубцев подцепить и вытащить гильзу
• если конусообразная гайка не демонтировался вместе с гильзой, то вставить шпильку в отверстие и вкрутить его в оставшихся элемент
• вытащить все из отверстия и заделать шов бетоном

Несмотря на отсутствие внешних деформаций анкер-болта, его повторное использование исключено!

Размер, мм	8х40	8х45	10х50	10х60	12х70
D, наружный диаметр, мм	8	8	10	10	12
d, диаметр резьбы	М6	М6	М8	М8	М10
L (+2, -2), мм	32	40	32	42	50
L1 (+3, -3), мм	40	45	50	60	70
L2 (+2, -2), мм	72	82	84	92	110
Нагрузка, кН	10	10	12	12	16

Как прикрепить настенную пластину к полу с помощью J-образного болта | На главную Руководства

Автор Dr. Marvin Phillips

J-образные болты представляют собой стальные болты различной длины и диаметра, с загнутым дном и резьбой сверху. Крюк предназначен для зацепления за арматуру, залитую в бетон. В жилищном строительстве J-образные болты диаметром 1/2 дюйма обычно используются для крепления стен к бетону. J-образный болт предотвращает подъем или соскальзывание стены с фундамента. В районах, подверженных землетрясениям, существуют специальные строительные нормы и правила, которым необходимо следовать при установке грязевого подоконника, но соблюдение того же процесса при стандартной установке J-образных болтов и стеновых плит является хорошей строительной практикой.

1. Измерьте и отметьте формы фундамента для размещения J-образных болтов. Размещение примерно через каждые 6-8 футов в зависимости от кода, с одним не более 12 дюймов от каждого конца нижней пластины стены. Убедитесь, что J-образный болт не вставлен в середину дверного проема. Забейте гвоздь диаметром 8d снаружи бетонной формы, чтобы отметить положение J-образных болтов.

2. Установите гайку на J-образный болт до уровня верхней части резьбы. Отмерьте 1 1/2 дюйма от нижней части гайки и оберните его малярной лентой, чтобы J-образный болт оставался открытым над бетоном. Установите арматуру для J-образных болтов на расстоянии 1 3/4 дюйма от внутренней части формы для пластин размером два на четыре или 2 3/4 дюйма от внутренней части формы для пластин размером два на шесть. Используйте каркасы из арматуры в соответствии с требованиями местного законодательства. Залить бетонный фундамент.

3. Установите J-образный болт в бетон в каждом месте гвоздя 8d, как только он будет завершен и станет твердым, но все еще влажным, вдавливая его с легким покачивающим действием. Сначала расположите крюк параллельно бетонной форме примерно на расстоянии от 1 3/4 до 2 дюймов от внутреннего края бетонной формы. Оказавшись на глубине малярной ленты, поверните каждый болт на четверть оборота и поднимите его, чтобы прикрепить J-образный болт к арматуре и зафиксировать его на месте. Используйте квадрат скорости на J-образном болте, чтобы установить болт вертикально и перпендикулярно бетонной поверхности. При необходимости подкрасьте бетонную поверхность. Дайте бетону высохнуть не менее 7 дней перед установкой стеновых панелей.

4. Снимите гайки с J-образных болтов. Установите каждый отрезанный по длине, обработанный давлением, два на четыре или два на шесть в правильном положении поверх J-образных болтов. Ударьте молотком по верхней части пластины над каждым J-образным болтом, чтобы сделать углубления, отмечающие места размещения J-образных болтов. Снимите доску и просверлите отверстия в центре каждой выемки, используя дрель со сверлом 9/16 дюйма.

5. Установите каждую настенную пластину на J-образные болты в качестве пробной посадки. Снимите каждую пластину с болтов и соберите каждую секцию стены с помощью шпилек и верхних пластин. Поднимите стену и наденьте всю секцию стены с обработанной давлением нижней пластиной на J-образные болты для каждой секции. Установите шайбы и гайки J-образных болтов. Затяните гайки торцевым ключом до упора.

Ссылки

• Полная книга по каркасу: иллюстрированное руководство по жилищному строительству; Scot Simpson
• Модернизация залива: Болтовое крепление грязевого подоконника к фундаменту

Наконечники

• Необходимая длина J-образных болтов зависит от требований конкретных норм. Длина J-образного болта измеряется от нижней части соединительной арматуры J-образного болта до готового уровня бетона плюс 2 дюйма.
• Вырежьте и разметьте нижнюю стеновую пластину для J-образных болтов и просверлите отверстия перед заливкой бетона. Используйте пластины в качестве шаблонов J-образных болтов для установки болтов.
• Древесина, обработанная давлением, дает усадку, и стена оседает. Снова затяните гайки J-образных болтов, прежде чем закрывать стену с помощью отделочных работ.
• При необходимости установите уплотнение порога и противотермитные экраны.

Предупреждения

• Получите все разрешения и проверки в соответствии с требованиями местных строительных органов.

Писатель Биография

Доктор Марвин Филлипс, известный как доктор Фил, ушел из педиатрии в 1999 году. В настоящее время он является генеральным директором новой службы скорой помощи и пишет со времен колледжа. Он опубликовал работы в журналах «Исследование кровообращения» и «Анатомические записи». Он имеет профессиональный опыт в строительстве, электрике, сантехнике, деревообработке, краснодеревщике и ремонте автомобилей.

Как установить рычажные болты — пошаговая инструкция

Болты рычажного типа — это самый надежный способ крепления тяжелых предметов к полым стенам. Узнать как правильно и легко установить болты .

ПРИКРЕПИТЕ ЭТО К PINTEREST

Когда вы устанавливаете что-либо на гипсокартон, вам нужно найти шпильки, в которые можно вкрутить. Сам по себе гипсокартон слишком мягкий и рассыпчатый, чтобы удерживать шуруп.

Что делать, если у вас нет шипа в нужном месте? Вот тут-то и пригодятся анкеры для гипсокартона, а рычажные болты — самые прочные анкеры. Это лучший выбор для подвешивания тяжелых предметов на пустотелых стенах.

Как только вы научитесь их устанавливать и увидите, насколько они прочны, вы больше никогда не вернетесь к использованию дешевых пластиковых анкеров.

Содержание

• Что такое рычажные болты?
• Как работают распорные болты?
• Болты какого размера мне нужны?
• Необходимые материалы
• Как установить рычажные болты
• Для чего можно использовать рычажные болты?
• Как снять защелки

Что такое защелки?

Болты с защелкой — это прочные анкеры, идеально подходящие для установки чего-либо в гипсокартон, где вы не можете найти и вкрутить в шпильки. Состоят из двух частей –

• Болт – длина и диаметр определяют их прочность
• Защелка – гайка в форме бабочки, размер которой также определяет прочность.

Как работают защелки

Защелка-бабочка зажимается и вставляется в полый гипсокартон, где она открывается. Когда болт затягивается, он давит на гипсокартон. Это приводит к закреплению болта в гипсокартоне. Чем больше площадь контакта бабочки с гипсокартоном, тем прочнее анкер и выше номинальный вес.

Какого размера рычажные болты мне нужны?

Рычажные болты доступны во многих размерах. Чтобы выбрать рычажный болт правильного размера, вы должны учитывать как область применения, так и тип вашей стены.

• Первое, что нужно учитывать, это толщина вашей стены . ⅜” и ½” являются наиболее распространенными толщинами гипсокартона. Болты тумблера должны быть достаточно длинными, чтобы, когда вы складываете и вставляете тумблер в стену, оставался достаточный зазор, чтобы он открывался за стеной.
• Далее, это рейтинг веса. Если вам нужен прочный рычажный болт, вам понадобится болт с большей площадью поверхности барашковой гайки.

Я устанавливаю самодельную плавающую полку в приведенном ниже примере и использую тумблерный болт 4 x 1/4 дюйма. Болт длиной 4 дюйма нужен для того, чтобы пройти через доску толщиной 1½ дюйма, а затем через гипсокартон. ¼ дюйма – это диаметр болта. Поскольку на этих полках будет стоять посуда и т. д., на моей кухне я выбрал максимальное значение веса, которое смог найти.

Если вы вешаете что-то вроде крючка для одежды, такой длинный болт вам, скорее всего, не понадобится, а диаметр болта будет зависеть от отверстия в крючке.

Вам нужна шпилька для рычажного болта?

Нет. Для использования рычажного болта шпилька не нужна. Фактически, рычажные болты специально предназначены для мест, где вы не можете найти шпильку и вам нужен прочный анкер. Вы не сможете вставить тумблер-бабочку в стену, если за ним есть шпилька.

Если у вас есть шпилька, вы можете просто использовать длинный сверхмощный винт, чтобы прикрепить объект к стене.

ПРИКРЕПИТЕ ЭТО К PINTEREST.

Рычаги на выбор. Вот вариант использования

Дрель/шуруповерт

Как установить болты с защелкой в ​​гипсокартон

При первом взгляде на болт с защелкой он может показаться пугающим, но на самом деле его просто установить!

Шаг 1. Определите местонахождение

Вы должны определить точное местонахождение рычажного рычажного механизма и убедиться, что за ним не проходит электричество или водопровод.

Шаг 2. Проделайте отверстия

• После того, как вы определили положение рычажного болта, используйте сверло ⅛ дюйма, чтобы сделать в этом месте начальное отверстие.
• Сверлом большего размера проделайте отверстие в стене. Этот бит должен быть размером с гайку-бабочку в сложенном виде. В моем случае это было ½».

Шаг 3. Ввинтите рычажные болты

• Вставьте болт в элемент, который вы хотите прикрепить.
• Вкрутите защелки-бабочки с другой стороны изделия. Обратите внимание на направление переключателей.

Шаг 4. Вставьте в стену

• Сожмите вместе крылья бабочки.

• Вставьте всю рычажную гайку в большое отверстие в стене.
• Оказавшись внутри, вы должны услышать, как она открывается.

Шаг 5. Затяните

С помощью отвертки или шуруповерта затяните болт спереди.

Важно – Тумблер-бабочка должен опираться на гипсокартон с внутренней стороны, чтобы болт мог затянуться. В противном случае болт будет крутиться и не будет затягиваться. Это очень распространенная проблема, с которой сталкиваются люди, работающие с болтами. Это имеет прямое исправление. Просто потяните болт наружу, чтобы защелка прижалась к гипсокартону, и начните затягивать. По мере затягивания болт будет притягивать предмет к стене и образовывать прочный анкер.

ПРИКИНИТЬ ЭТО К PINTEREST

Для чего можно использовать болты-переключатели?

Вы можете буквально использовать рычажные болты везде, где вам нужно прикрепить что-то тяжелое к полой стене — например, крючки для одежды, полки, большие картины. По сути, это идеальный анкер для использования и установки. Они также очень просты в установке и намного прочнее, чем другие пластиковые варианты. Они особенно хороши при подвешивании предметов к потолку.

Как снять рычажок со стены

Снять рычажные болты проще, чем установить! Вы просто откручиваете болт спереди с помощью отвертки. Единственный недостаток — рычажок или крыло бабочки отвалится внутрь за гипсокартоном и не сможет быть восстановлен. Если вы хотите повторно использовать болт, вам нужно будет приобрести новые гайки.

Другие товары, которые могут вам понравиться –

• Полка на плавучей лестнице своими руками
• Как пользоваться измерительной лентой
• 7 способов использования угольника

Материалы

• Сверла – ⅛ дюйма и больше, в зависимости от размера болта.
• Тумблерные болты
• Дрель/водитель

Инструкции

1. Вы должны определить точное местонахождение рычажного рычажного механизма и убедиться, что за ним не проходят электрические или водопроводные трубы.
