Садовый измельчитель своими руками | Строительный портал

Ухаживая за своим садом, не избежать обрезки старых и засохших веток на деревьях и кустарниках. В результате скапливается довольно большое количество хвороста, который хочется использовать с пользой для дела. Наиболее практичным выходом в такой ситуации будет отправить ветви на компост, оставив перегнивать там. К сожалению, процесс превращения цельной древесины в компост довольно длительный, да и гора сухих веток портит общий вид на участке. В этом случае на помощь приходит садовый измельчитель. Благодаря измельчителю садового мусора можно ускорить процесс компостирования и уменьшить гору веток до весьма скромных размеров. Сегодня приобрести садовый измельчитель не составляет труда, особенно если есть необходимая сумма денег. Но те, кому он не по карману, могут сделать измельчитель самостоятельно.

  1. Принцип работы и устройство измельчителя
  2. Виды садовых измельчителей
  3. Как сделать садовый измельчитель своими руками



Принцип работы и устройство измельчителя

Чтобы сделать своими руками садовый измельчитель веток, необходимо понимать принцип его действия и как он устроен.

Иначе будет невозможно создать правильный чертеж и собрать всю конструкцию воедино.

У измельчителя довольно простая конструкция. Он состоит из мотора, рабочего вала с ножами, металлической рамы, приемного короба и защитного кожуха. Сам измельчитель устанавливается на двухколесную базу для удобства его перемещения. Безусловно, конструкция любого садового измельчителя состоит из более мелких деталей. Какие именно и в каком количестве, мы рассмотрим на этапе создания чертежа.

Принцип работы также предельно простой. Вращения с мотора передаются на вал напрямую или при помощи ремня или цепи. Одновременно с этим в приемный короб подаются ветви, которые перемалываются ножами рабочего вала. На выходе получается измельченная древесина, готовая к отправке на компост. Принцип работы чем-то схож с мясорубкой.

Простая и в тоже время эффективная конструкция измельчителя садового мусора применяется не только дачниками и садоводами. Существуют и промышленные аппараты, способные перерабатывать довольно толстые ветви деревьев.

Конструкция таких машин на порядок сложнее и совершеннее. Но следует отметить, что некоторые технические решения промышленных измельчителей можно реализовать в домашних условиях. Это позволит обычному садовому измельчителю эффективно и быстро перерабатывать толстые ветки.



Виды садовых измельчителей



Создавая садовый измельчитель своими руками, придется заранее знать, что именно он будет измельчать. От этого зависит вид измельчителя, его рабочие характеристики и некоторые особенности конструкции. В целом все садовые измельчители мусора можно разделить по параметрам: мощность и тип используемого двигателя, а также тип и принцип работы измельчительного блока.



Двигатель

В садовых измельчителях может устанавливаться как бензиновый, так и электрический двигатели. Каждый из них имеет свои преимущества и недостатки. Так измельчитель садовый бензиновый способен намного легче перерабатывать крупные ветки, он мобильный и не зависит от удаленности энергоресурса.

Но некоторые модели измельчителей, особенно мощные, требуют подключения к сельхозтехнике, такой как трактор или мотоблок. В противовес бензиновому, измельчитель садовый электрический более компактный, легкий и проще в эксплуатации. Но электрические измельчители жестко привязаны к месту подключения и немного слабее по мощности.

В целом если подбирать двигатель для самодельного измельчителя, то необходимо учитывать следующее.

  • Электродвигатели мощностью до 1,5 кВт достаточно легко справляются с ветками до 2 см в диаметре и чаще всего устанавливаются на заводских моделях, предназначенных для небольшого участка с низкой интенсивностью работ.
  • Двигатели 3 – 4 кВт могут перерабатывать ветки диаметром до 4 см и предназначены для владельцев небольшого сада.
  • А вот двигатели мощностью более 6 кВт используются в измельчителях для больших хозяйств и способны перемалывать ветки 10 – 15 см в диаметре.

Так как самодельный измельчитель обычно ориентирован на широкий диапазон работ, то рекомендуется устанавливать электродвигатель мощностью 4 кВт.

Что же касается бензиновых двигателей, то ДВС мощностью 5 – 6 ЛС справится со всеми поставленными задачами.

Важно! Необходимо особо выделить привод садовых измельчителей. Это может быть цепь, ремень или крепление ножей непосредственно к валу двигателя.



Конструкция ножей



Еще одним критерием, по которому различают садовые измельчители, является конструкция ножей. Так как именно от этого зависит качество измельчения. Например, некоторые модели измельчителей выдают на выходе куски ветвей длинной от 2 см до 10 см, в зависимости от диаметра вала и принципа измельчения. Другие представляют собой комбинированную конструкцию и способны перерабатывать довольно крупные ветки и выдавать мелкую стружку. А вот если в системе измельчения используется только диск с ножами, напрямую установленный к валу двигателя, то такой измельчитель сможет перерабатывать лишь тонкие ветки и выдавать мелкую труху.

В заводских моделях чаще всего используются следующие три варианта.

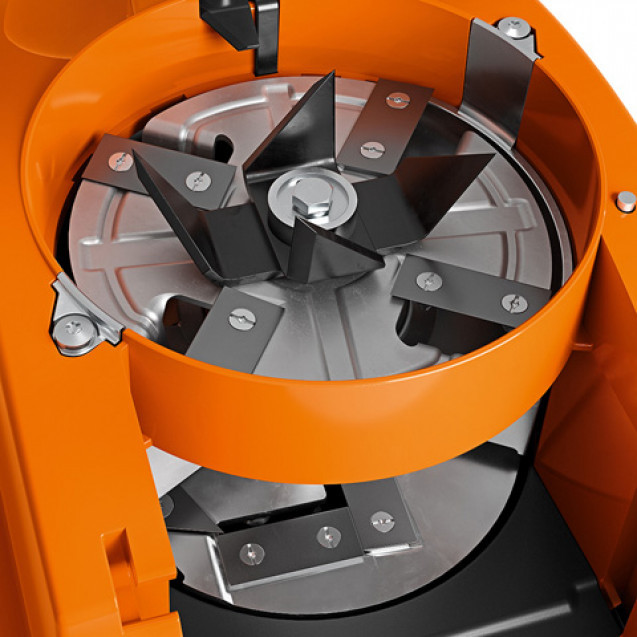

Первый – ножевой дисковый

. Эти аппараты хороши для измельчения мелких веток диаметром до 2 см и травы.

Второй – фрезерная конструкция ножей. Измельчители с подобным устройством ножей могут справляться с толстыми ветками до 8 см. Но при одном условии – ветки должны бить сухими. Иначе остатки сырой коры и древесины забьются в фрезу и застопорят механизм.

Третий – универсальные фрезерно-турбинные ножи. Этот вариант ножей, пожалуй, наиболее предпочтительный. Такие измельчители способны справляться с крупными и мелкими ветками как сырыми, так и сухими.

Безусловно, описанные выше типы ножей практически невозможно изготовить самостоятельно. Именно поэтому в самодельных измельчителях используются следующие конструкции ножей.

  • Первая – двухваловая конструкция с 8 ножами.
  • Вторая – ножево-дисковая.
  • Третья – наборной пакет из дисковых пил. Их изготовление наиболее простое и материалы к ним можно найти на любой барахолке.

Ниже мы рассмотрим создание именно этих видов измельчителей.



Как сделать садовый измельчитель своими руками



Создание самодельного садового измельчителя достаточно трудоемкий процесс, требующий от мастера высокого уровня навыков. Сами работы проходят в два этапа. Первый подготовительный. Второй – сборка садового измельчителя.



Подготовительный этап



На этом этапе создаем чертежи садового измельчителя и закупаем все необходимые материалы. Чертеж измельчителя можно нарисовать от руки или в специальной программе, такой как AutoCAD.

Как уже отмечалось ранее, конструкция измельчителя состоит из двигателя, вала с ножами, рамы, приемного короба и защитного кожуха. Но это лишь общий вид и, как говорится, дьявол кроется в деталях. Создавая чертеж измельчителя, необходимо уделить особое внимание расположению вала с ножами, а также углу среза ножей.



Для измельчителя с двумя валами чертеж будет выглядеть следующим образом: между двумя металлическими пластинами расположены два вала с ножами. На каждом из валов 3 – 4 ножа. Сами ножи закреплены при помощи 3 болтов и смещены относительно центра вала. Свободное вращение валов обеспечивают 4 подшипника, закрепленных в отверстиях металлических пластин. Синхронное вращение валов достигается за счет двух шестеренок, которые приводятся в движение мотором. Передача крутящего момента может быть сделана при помощи ремня или цепи. Расстояние между валами выбирается из расчета ширины ножей и толщины перерабатываемых веток.

Важно! Необходимо обратить особое внимание на количество оборотов двигателя. В электродвигателях мощностью 4 кВт количество оборотов от 2500 до 2800 об/мин. Такое количество оборотов хорошо в дисковом измельчителе мелких веток и травы. Для двухвалового измельчителя важна сила, поэтому следует понизить количество оборотов. Для этого достаточно установить на валу шестерню или шкив меньшего диаметра, а для привода валов поставить большой шкив или шестерню.

Ниже приведены чертежи садового измельчителя с двумя валами, 6 ножами, по три на каждом из валов.

1.

2.

3.

4.

5.



Для ножевого дискового измельчителя чертеж выглядит на порядок проще.

В первую очередь это касается диска с ножами. На чертеже можно отобразить диаметр диска и место расположения ножей и их количество. В зависимости от требований к качеству измельчения может быть от 1 до 3 ножей. Сам диск можно разместить как вертикально, так и под углом. Ниже приведены чертежи ножевого дискового измельчителя.



Чертеж для измельчителя с наборным пакетом дисковых пил также довольно простой.

На раме размещается шпилька с дисковыми пилами, которая приводится в движение мотором. Чаще всего в таких конструкциях используется ременной привод. Поэтому на конце вала двигателя и шпильки размешаются шкивы. Размер шкивов может быть одинаковым. Ниже приведены чертежи такого измельчителя.

Материалы, необходимые для изготовления описанных выше измельчителей, можно купить в магазинах, на барахолке или авторынке. Конечно, некоторые запчасти придется заказывать у токарей, но большую часть можно без проблем купить. Для выполнения работ по сборке потребуется болгарка, сварочный аппарат и гаечные ключи.



Для измельчителя с двумя валами потребуются следующие материалы:

  • двигатель электрический или бензиновый;
  • две металлические пластины толщиной 10 мм. Ширина и высота подбирается индивидуально;
  • две шестерни для синхронного привода валов;
  • шкив или шестерня для передачи крутящего момента валам;
  • шкив на вал двигателя;
  • два вала для ножей;
  • 5 подшипников и крепление к ним;
  • ножи или материал для их изготовления;
  • профильные трубы для каркаса;
  • листовой металл толщиной 2 мм для защитного кожуха и приемного бункера.



Для измельчителя из пакета дисковых пил потребуется следующее:

  • 15 – 20 дисковых пил. Диаметр можно взять 18 см;
  • двигатель;
  • шпилька М20 или её аналог;
  • 2 подшипника и крепление к ним;
  • 2 шкива;
  • 17 – 22 металлические шайбы толщиной 5 мм для разделения пил;
  • листовой металл 2 мм для защитного кожуха и приемного бункера;
  • профильные трубы для каркаса.



Для измельчителя с ножевым диском потребуется совсем немного:

  • двигатель;
  • листовой металл для защитного кожуха и приемного бункера;
  • ножи и лист металла для диска.

Как видим, наиболее простой по своей конструкции дисковый измельчитель. Но необходимо отметить, что вариант измельчителя с двумя валами способен перерабатывать ветки до 8 см в диаметре, а дисковый до 2 см.



Сборка садового измельчителя



Имея на руках чертеж и необходимые детали, можно приступать к монтажу садового измельчителя. Работы по сборке разделены на несколько этапов – сборка рамы и создание приемного бункера, сборка измельчительного барабана и установка на раму мотора и измельчительного барабана.

Рассмотрим процесс сборки на примере измельчителя с двумя валами. Работы начинаем с создания рамы

:

  • нарезаем куски из профильной трубы при помощи болгарки. Четыре заготовки будет длиной 40 см и две 80 см;
  • свариваем короткие куски под прямым углом между двумя длинными. При этом две внутренние поперечины размещаем на таком расстоянии друг от друга, чтобы на них надежно был установлен измельчительный барабан;

Важно! Для придания измельчителю мобильности вся конструкция будет установлена на колесную базу. Для этого к раме необходимо приварить две стойки, к которым и будет крепиться ось с колесами.



После создания рамы можно приступать к созданию валов для измельчительного барабана:

  • берем металлическую квадратную заготовку, если планируется установка 4-х ножей на один вал. Или круглую болванку для трех ножей;
  • для квадратной заготовки обтачиваем оба конца, делая их круглыми так, чтобы они смогли войти в купленные подшипники. С круглой заготовкой выполняем отточку центральной части, делая три плоских среза под установку ножей.



Что касается самих ножей, то их можно изготовить из рессоры Камаза:

  • берем рессору и отрезаем кусок необходимой длины;
  • саму заготовку при необходимости можно выровнять. Для этого придется её нагреть в горне и несколькими ударами молота сделать ровной. После чего дозакалить и дать остыть;
  • в самих ножах делаем отверстия для болтов;
  • теперь выполняем заточку ножей. Угол режущей кромки выбираем 35 – 45 градусов. Заточку выполняем на точильном станке;

  • в завершение прикладываем ножи к валу и отмечаем места на валу для крепления. После чего засверливаем отверстия и делаем в них резьбу.



Следующий этап – создание измельчительного барабана:

  • в двух металлических пластинах, которые будут стенками, вырезаем отверстия для установки в них подшипников. Сделать это лучше всего при помощи сварочного аппарата, а затем отшлифовать края. Или можно обратиться на предприятие. В этом случае отверстия будут идеальной формы;
  • теперь устанавливаем внутрь подшипники;

  • для из закрепления используем специальные накладки, которые болтами закрепляются к металлическим стенкам;
  • внутрь подшипников вставляем валы и закрепляем их;
  • стенки барабана соединяем между собой металлическими шпильками с резьбой и фиксируем их гайками.



По завершению работ с барабаном и каркасом делаем приемный короб:

  • берем тонколистовой металл и делаем 4 заготовки в форме параллелепипеда;
  • с узкого края каждой заготовки отмеряем 4 – 5 см и загибаем его;
  • делаем то же самое для длинных сторон заготовок. Но загиб делаем в противоположную сторону;
  • собираем всю конструкцию и проверяем, как заготовки прилегают друг к другу;
  • при помощи сварки или самозатягивающихся заклепок соединяем края;
  • в основании короба, на отогнутых краях, делаем отверстия для крепежа.

После сборки измельчительного барабана надеваем на валы шестеренки и устанавливаем всю конструкцию на раму, где закрепляем ее болтами. После чего ставим на место двигатель и натягиваем приводную цепь или ремень. В завершение устанавливаем и закрепляем приемный короб. А также устанавливаем защитный кожух на все вращающиеся части измельчителя во избежание случайного попадания сторонних предметов.



Создание двух других измельчителей несколько проще. Для дискового измельчителя необходимо следующее:

  • создать каркас и поместить внутрь мотор;
  • поверх мотора установить отражающий щит из тонколистового металла с отверстием для вала мотора;

  • в диске сделать отверстие для установки на вал, а также прорези для ножей;
  • ножи можно изготовить из рессоры автомобиля описанным ранее способом;

  • собираем и устанавливаем диск с ножами;
  • создаем приемный короб и устанавливаем его сверху дискового измельчителя.



Сборка измельчителя из дисковых пил выглядит следующим образом:

  • создаем раму;
  • на шпильку с резьбой нанизываем дисковые пилы. При этом между дисками размещаем шайбы. Это необходимо для того, чтобы зубья не цеплялись друг за друга. Пакет пил с обеих сторон зажимаем гайками;

  • на внутренних поперечинах каркаса привариваем крепеж для подшипников;
  • надеваем на шпильку подшипники и закрепляем их, после чего устанавливаем пакет пил на каркас и закрепляем его там;

  • с наиболее длинного конца шпильки устанавливаем шкив или шестеренку и фиксируем стопорным кольцом;
  • устанавливаем двигатель и натягиваем приводную цепь или ремень;
  • в завершение устанавливаем приемный короб.

Создавая один из предложенных выше самодельных измельчителей, необходимо учесть преимущества и недостатки каждого из них. Для двухвалового измельчителя характерна высокая мощность и возможность переработки толстых веток. Фракция щепы будет от 2 см до 8 см в зависимости от оборотов и количества ножей. Ножево-дисковый измельчитель наоборот будет прекрасно справляться с мелкими ветками и выдавать мелкую фракцию щепы, но вот толстые ветки для него проблема. Измельчитель с пакетом дисковых пил может справиться как с толстыми ветками, так и более мелкими. Но при этом он очень сильно пылит, и между пилами застряет много щепок, что требует тщательной чистки после работы. Описанные выше варианты садовых измельчителей можно создавать как в одиночном исполнении, так и комбинируя типы между собой.

обзор видов и технологий, как выбрать лучший шредер под свои потребности, рейтинг ТОП-5 популярных моделей с их плюсами и минусами

Собранный на участке растительный мусор не обязательно сжигать или выбрасывать. Наоборот, правильнее его переработать, а затем использовать для мульчи или компоста. Поскольку работа с секатором отнимает много сил и времени, на выручку придет садовый измельчитель для травы и веток.

Что он собой представляет?

По сути это большая мясорубка, внутрь которой закладывают растительное сырье: траву, ветви, шишки, кору, прочие органические отходы. Устройство все быстро перемалывает и на выходе отдает равномерную, чуть влажную крошку, которую можно использовать по назначению. Подобным образом перерабатывают виноградные лозы, молодую поросль, ботву, камыш, тростник, осоку и любой бурьян, растущий на участке.

В качестве сырья берут только здоровую растительность, не зараженную вирусными и грибковыми заболеваниями.

На первый взгляд садовый измельчитель кажется очередной блажью изобретателей, причем из недешевых. Многие о нем вообще слышат впервые. Однако опыт земледельцев и садоводов доказал, что эффективность аппарата подкрепляется значительной пользой, которую он приносит для приусадебного хозяйства. Соответственно денежные расходы на него вполне оправданы.

Для чего нужен?

Известно, лучшее удобрение для почвы – подаренное самой природой. Опавшие листья, ветки, травы образуют ценнейшую подстилку, защищающую поверхность от эрозий и прочих невзгод. В них содержится большое число волокон, микро-, макроэлементов, все вместе это помогает земле хорошо «родить». Но что делает рядовой огородник? Выпалывает траву на грядках до голой земли, сжигает ботву и листву, а для повышения урожайности использует химические удобрения. Все это только истощает почву, а не помогает ей.

Опытные дачники используют срезанную зеленную массу для мульчирования и компостирования

Опытные дачники знают, что срезанную зеленую массу нужно возвращать назад в землю. Речь идет о таких приемах как мульчирование и компостирование. В первом случае растительной органикой покрывают грядки и приствольные круги, во втором ее используют для приготовления удобрения. Оба приема требуют предварительной обработки первичного сырья, в чем и поможет садовый измельчитель (в Европе его называют чиппер, шредер).

Николай Курдюмов, известный пермакультуролог, в одной из своих книг как никто рассказывает о пользе компоста для почвы. А для его получения он рекомендует использовать садовую дробилку.

Что земледелец получит от шредера на своем участке:

  • Отсутствие куч отходов растительности, чистую территорию.
  • Постоянное наличие под рукой мульчирующего материала и хорошего удобрения.
  • Экономию ресурсов времени и сил, которые были бы затрачены при отсутствии устройства.
  • Решение проблемы с утилизацией.

Садовый шредер незаменим при компостировании, так как в несколько раз сокращает объем компостной кучи. Мелкая щепа и прочая растительность быстрее поддаются биологическому распаду, за счет этого получение готового удобрения сокращается до одного сезона. На участке организуется безотходное производство — практически любой сор идет в дело. Удобно использовать дробилку в паре с садовым компостером.

Конструкция и принцип работы садового шредера

Конструкция садового измельчителя

Рынок наполнен множеством моделей измельчителей разных производителей. Конструкция у всех примерно одинакова, принцип действия простой. Собрать устройство можно своими руками.

Садовый шредер состоит из следующих частей:

  1. Прочный корпус из металла, полимера либо их комбинации.
  2. Стальная рама, оснащенная колесным ходом для удобства транспортировки. Держит на себе корпус и все детали устройства.
  3. Двигатель – может быть двух типов, обеспечивает функционирование всей конструкции.
  4. Режущий механизм — связан с двигателем силовой передачей и выполняет функцию измельчения сырья.
  5. Бункеры – один служит для загрузки сырья, другой предназначен для выгрузки переработанного материала.

Степень перемалывания растительного мусора зависит от типа конструкции. В дорогих моделях есть возможность регулирования уровня дробления, от крупной щепы до мелких опилок. В простых моделях такой функции нет. Перед покупкой садового измельчителя нужно обязательно решить, какие задачи будут возложены на устройство.

Тип двигателя

Для бытовых нужд садовые шредеры оснащают электромотором или двигателем внутреннего сгорания. Какой из них выбрать, зависит от сырья, доминирующего на участке. Тип двигателя влияет на стоимость аппарата, так что значение имеет и размер кошелька:

Двигатель+
Электрический
  • Компактный, легкий агрегат;
  • Простой запуск и управление;
  • Бесшумная работа;
  • Минимальное техобслуживание;
  • Экологичность;
  • Низкая стоимость;
  • Регулировка скорости;
  • Реверс для очистки ножей.
  • Маломощность;
  • Зависимость от розетки;
  • Частые поломки при скачках напряжения.
Бензиновый
  • Мобильный агрегат, подходит для полевых условий;
  • Большая мощность;
  • Высокая производительность;
  • Универсальность в применении.
  • Шум в работе;
  • Вред для экологии;
  • Большой вес;
  • Затраты на техобслуживание.

В продаже есть садовые измельчители, работающие на дизельном двигателе. Это большие, тяжелые агрегаты профессионального назначения, способные длительное время работать на малых оборотах. Однако их редко приобретают для бытового использования ввиду размеров и стоимости.

Обычно используют измельчители электрические или бензиновые

Режущий механизм

Механизмы для измельчения растительности существуют трех типов. Какой из них лучше — нельзя сказать однозначно, все зависит от того, что будет перемалываться.

На шредерах применяются следующие конструкции:

Система ножейОдин или несколько дисков с радиально расположенными лезвиями. Диск вращается со скоростью, заданной ему валом и измельчает мягкий сор вроде молодых веточек, ботвы, травы, листьев. Система проста, легка в обслуживании, недорогая.

Недостаток: механизм не справляется с ветками толщиной от 2 см. При измельчении сухих твердых отходов ножи тупятся, могут сломаться. Необходима механическая подача сырья.

Фрезерный механизмИм оснащены бензиновые агрегаты. Выглядит как литая шестерня из высокопрочного сплава с определенной конфигурацией заточенных зубьев. Фреза сама затягивает сырье во внутрь и перемалывает толстые ветви до 7 см. Пристальный контроль за ней не требуется. В большинстве моделей предусмотрена функция защиты двигателя от перегрузки.

Недостаток: механизм не используют для измельчения мелкого растительного мусора. Высокая стоимость.

ШнекЭто винт с заточенными витками для измельчения, действующий по принципу мясорубки. Устанавливается вертикально или под небольшим углом по отношению к устройству, успешно справляется с небольшими сухими или свежесрезанными ветками.

Недостаток: не используют для измельчения травянистой растительности ввиду ее намотки на винт. При высокой стоимости не самая лучшая производительность.

Фрезерная турбина (Turbine-Cut)Выглядит как конусный барабан с отлитыми изнутри многочисленными острыми ножами. Эта разработка принадлежит компании Bosch и применяется только в ее продукции. Система эффективно справляется с твердыми отходами заданной величины, перемалывает не сильно мелкую травянистую растительность и листья.

Недостаток: высокая стоимость. Конструкция продолжает дорабатываться.

Мощность двигателя

От этого показателя напрямую зависит производительность аппарата, его функциональные возможности. Четкого разделения садовых измельчителей по данному критерию не существует.

Однако эксперты условно выделяют три категории шредеров для формирования общей картины рынка:

КатегорияМощностьТип двигателяВес агрегатаНазначение
Бытовая (любительская)До 1,5 кВтЭлектромоторНе более 20 кгИзмельчение травянистой растительности и веток толщиной не более 2 см.
Средний классДо 2,5-3 кВтЭлектромотор, ДВСДо 40 кгПереработка ботвы, крупный стеблей, тростника, веток толщиной до 4 см.
ПрофессиональнаяОт 4 до 9 кВтБензиновый и дизельный ДВС, трехфазный электромоторДо 90-100 кгИзмельчение ветвей в лесном и парковом хозяйстве, крупных садах, КФХ.

Как выбрать оптимальный и не ошибиться?

Подход к выбору должен начаться с постановки задачи — что будет измельчать чиппер. Ответ на вопрос зависит от того, что и в каком количестве растет на участке.

Если это небольшая дача с парой-тройкой молодых деревьев, то на переработку пойдут тонкие веточки, бурьян и трава. Здесь достаточно электрического измельчителя с дисковой системой. Но для средних и больших площадей со старыми деревьями этот вариант не годится. Поскольку измельчать придется толстые сухие ветви в течение продолжительного времени, электрический шредер просто «загнется» от перегрузки. Здесь нужен другой, более мощный агрегат – бензиновый на фрезерной основе с возможностью перемещения в любую часть сада.

Что делать, если ни один, ни другой вариант не подходит? Скажем, участок средней площади с умеренным числом деревьев и обильной травяной растительностью? На выручку придет универсальный чиппер с ножевой системой по типу Turbine-Cut. Стоит он несколько дороже фрезерных устройств, зато всегда будет при деле. Владельцам приусадебных участков эксперты также советуют приобретать шредеры с двумя приемными бункерами – в один подаются ветки, в другой трава и листва.

Мнение эксперта

Куликов Владимир Сергеевич

Запланировав покупку, не поленитесь составить план на сезон: какой объем работ предстоит, какие отходы предположительно появятся, как часто будет нужен измельчитель, для чего потребуется переработанная растительность. Ответив на вопросы, вы сможете выбрать агрегат с нужными характеристиками. Ведь, согласитесь, очень обидно, когда вложенные деньги себя не оправдывают.

На что обращать внимание при выборе устройства

Удовольствие от работы с измельчителем зависит от множества несущественных на первый взгляд мелочей. На чем стоит заострить внимание, описано ниже в таблице.

Если выбранная модель обладает более чем половиной указанных критериев, она однозначно достойна покупки:

Высота агрегатаВажный критерий для людей низкого роста, так как в их случае усложняется подача сырья в высокую воронку.
Удобство загрузки сырьяПриемный бункер располагается вертикально или под углом. В некоторых моделях предусмотрена возможность смены его положения. Удобно, когда на воронке есть направляющие ребра, это облегчает подачу объемного сырья.
Наличие лопатки-толкателяОбеспечивает безопасную загрузку растительности. Актуально при выборе ножевого измельчителя.
Наличие приемника переработанного сырьяЭто может быть прочный пластиковый контейнер или съемный мешок. Хорошо, если контейнер полупрозрачный – так видна его наполняемость. По поводу мешков много отрицательных отзывов, поскольку они часто рвутся от резко вылетающих острых кусков дерева.
Наличие запасного режущего элементаПокупка расходных материалов может быть осложнена ввиду их отсутствия. Запасной нож – хорошая подстраховка на случай неожиданной поломки.
Сложность замены режущего элементаТребуется ли для этого разбирать прибор или достаточно пары движений, расскажет менеджер во время продажи.
Регулировка размера фракцииВажна, если измельченный материал по-разному используется.
Функция реверса ножейПозволяет избежать заклинивания механизма, облегчает его очистку.
Блокировка автозапускаПрименима к электрическим измельчителям на случай сбоев в подаче тока.
Уровень шумаПри отметке свыше 84 дБ работа устройства считается громкой даже для соседей. Поэтому выбор останавливают на моделях с низким показателем.

Фирмы-производители

Рынок предлагает модели садовых дробилок отечественных и зарубежных производителей. При покупке чаще ориентируются на известные марки, при этом нужно быть готовым платить «за имя». Другое дело – менее именитые фирмы. Некоторые из них, будучи «нераскрученными», предлагают очень хорошую продукцию за весьма небольшие деньги.

Каких производителей советуют эксперты:

  • BOSCH – по отзывам все модели этой марки хороши;
  • Viking – австро-немецкая торговая марка садового оборудования с почти 40-летним стажем;
  • ЗУБР – российский производитель, выпускающий качественный инструмент более 20 лет. Садовые дробилки Зубр пользуются большой популярностью;
  • AL-KO – испано-немецкая фирма, известная с 1931 года. Продукция экспортируется во все страны Европы;
  • PATRIOT — китайский производитель техники высокого качества.

Также заслужили признание Elitech, Makita, MTD, MacAllister, но важно понимать, что отзывы на продукцию встречаются разные. Чаще всего разочарование наступает не из-за качества техники, а по причине неправильно подобранного под конкретные цели агрегата.

ТОП-5 популярных моделей

Бензиновый PATRIOT PT SB100E

Отличная машина для переработки разных пород дерева. Выполнена из высокопрочного металла, режущий механизм состоит из 16 ножей. Измельчает сучья и ветки толщиной до 10 см, листья и прочее мягкое, влажное сырье. Двигатель 4-тактный мощностью 13 л.с. обеспечивает высокую производительность. Его запуск осуществляется вручную и с электростартера. Мягкий материал загружается в отдельную воронку. Удобная транспортировка возможна благодаря колесам большого диаметра.

Аппарат предназначен для больших объемов работ и профессионального использования. К его недостаткам относят большой вес 113 кг и высокую стоимость.

Измельчитель травы WORX WG430

Уникальный измельчитель в своем классе. Представляет собой металлическую емкость с мешком для сбора мусора, закрепленную на треноге. Не использует ножей, нарезка травы и листьев производится триммерной леской. За 1 час агрегат перерабатывает до 12 кубов растительности. На выходе получается очень мелкая мульча, практически труха. Двигатель электрический мощностью 1,2 кВт, запускается автоматически, производит мало шума. Вес 9,6 кг.

Недостаток: нельзя использовать устройство для измельчения веток и сучьев.

Электрический Viking GE105

Наилучшим образом измельчает листья и ветки толщиной до 3,5 см. На выбор два приемных бункера для мягкого сырья и веток. Мощность двигателя 2,2 кВт, запуск автоматический. Имеется встроенный предохранительный выключатель. Режущая система ножевая, отверстие для сучьев в виде листка клевера. Агрегат нетяжелый, его вес 19 кг. Благодаря металлической раме прочно сохраняет устойчивое положение во включенном состоянии. Рекомендуемое время нагрузки – 4 мин.

Недостаток: со временем «клинит» механизм при максимальной загрузке бункера сучьями.

Электрический AL-KO Mh3800

Надежный шредер для переработки мусора со ставкой на долговечность. Несмотря на то, что корпус изготовлен из пластика, агрегат «неубиваемый». Все внутренние детали изготовлены из стали и алюминия. Система измельчения ножевая, справляется с ветками диаметром до 4 см. Мощность двигателя 2,8 кВт, есть предохранитель для защиты от перегрузок. Мусоросборник объемом 48 л. Большие колеса облегчают транспортировку.

Недостаток: 4-сантиметровые ветки берет с трудом, плохо измельчает свежие сучья.

Электрический BOSCH AXT 2000 Rapid

Компактный надежный шредер, перемалывающий до 80 кг мусора за 1 час. Измельчает листья, сучки, корни в крошку благодаря швейцарским ножам из закаленной стали. Модель отличается современным дизайном, воронка оснащена направляющими ребрами и встроенным толкателем. Корпус изготовлен из высокопрочного пластика. Мощность двигателя 2 кВт, максимальный диаметр ветвей 3,5 см.

Недостаток: нет контейнера для сбора мусора. Однако на корпусе есть крепления, на которые можно надеть мешок.

Пара слов об эксплуатации

А вы уже используете садовый шредер на своем участке?

Постоянно!Нет, но буду!

Все садовые измельчители изготовлены таким образом, чтобы минимизировать несчастные случаи.

Однако это не значит, что нужно забыть об элементарных правилах техники безопасности:

  • Перед началом эксплуатации внимательно читают инструкцию.
  • Работу проводят в защитных очках и головном уборе, на руках плотные перчатки.
  • Для проталкивания растительности используют только специальную лопатку или заменяющий ее инструмент.
  • ЗАПРЕЩЕНО опускать руки в приемную воронку.
  • В качестве сырья используют материал не больше рекомендуемого размера.
  • ЗАПРЕЩЕНО опускать в воронку камни, стекло, металл, пластик.
  • Перед измельчением корней обязательно стряхивают землю.
  • Застрявший мусор извлекают только при выключенном двигателе.
  • Перед включением проверяют целостность сетевого шнура.

Эффективность и долговечность садового измельчителя зависит от того, соблюдаются ли правила эксплуатации и хранения. Нельзя оставлять шредер на улице под дождем. Его нужно регулярно чистить, а на зиму убирать в прохладное сухое помещение. В случае поломки не лезут внутрь самостоятельно. Все вопросы о ремонте решают в сервисном центре.

Видео: Садовый измельчитель излишество или необходимость?

особенности создания самодельной дробилки для дров своими руками по чертежам

В уходе за садом не обойтись без обрезки сухих и старых сучков на кустах и деревьях. Накопившийся за сезон хворост хочется использовать с толком. Считается, что лучше всего пустить его на перегнивание в компост. Этот процесс не только требует много времени, но и портит ландшафт сада. В таком случае дачники начинают задумываться о создании измельчителя веток для отопления своими руками по чертежу.

Разновидности инструмента

Дробильные машины для древесины имеют множество названий. Это и щепорезка, и шредер, и веткоизмельчитель Гризли. Вне зависимости от наименования механизм работы оборудование имеет один принцип.

Состав любой машины для измельчения дров:

  • Стальной корпус, на котором находятся рабочие механизмы и детали.
  • Электро-, дизельный или бензиновый двигатель.
  • Мотор.
  • Режущее устройство.
  • Ременная передача.
  • Кожух.
  • 2 ёмкости для передачи сырья и выгрузки готового продукта.

Измельчители, созданные своими руками, могут отличаться по механизму для нарезки. Также машины бывают разных размеров.

Домашние умельцы для создания своими руками веткодробилки по чертежу используют такие решения:

  1. На вал прикрепляют 20−30 дисковых пил, которые имеют зубья твёрдого сплава.
  2. На валу делают 2−6 продольных пазов, в зависимости от мощности двигателя. На них будут находиться ножи из углеродистой стали. Ветки будут измельчаться под углом 90 градусов к лезвиям.
  3. Дробилку насаживают на вал, где прикреплены ножи к кругу. Ветви должны подаваться под углом 45 градусов по отношению к дискам.
  4. Чтобы увеличить силу резки в машине, насаживают на свободный край вала маховик.

Не рекомендуется выбирать двухвальный тип. Он сложен в изготовлении, а также требует много затрат. При это производительность у такого агрегата небольшая.

Основные этапы изготовления

Даже простейший измельчитель невозможно сделать без навыков сварочных и слесарных работ. Корпус для подшипников и вал придётся заказывать у токаря в мастерской.

Процесс изготовления имеет несколько этапов:

  • Выбор механизма.
  • Расчёт главной передачи и приобретение двигателя.
  • Выточка деталей на станке.
  • Сборка рамы.
  • Крепление передачи, привода и механизмов для резки.
  • Установка ёмкостей и кожуха.

Главную передачу лучше выбирать ременную. Ведь при эксплуатации с большой нагрузкой или аварии ремень соскочит без каких-либо проблем, чего не стоит ожидать от цепи.

Рекомендации по выбору механизма веткоизмельчителя:

  1. Для дробления своими руками веток в щепу оптимальным вариантом считается машина с дисковыми пилами.
  2. Остановиться на конструкции под названием фуганка можно, если требуется получить из тонких веток более крупные части.
  3. Порубить древесину диаметром не более 5 см сможет аппарат с дисковой дробилкой.

Выбор двигателя

После подбора вида машины необходимо начать заготовку материала и деталей. Важно правильно выбрать мощность ременного привода. От неё зависит, какие ветки по диаметру будет перерабатывать агрегат.

Практические советы по выбору двигателя:

  1. Для измельчения травы и тонких сучков подойдёт электродвигатель, мощность которого равна 1,5 кВт. Для более толстых веток стоит выбрать 2,5−3,5 кВт.
  2. Если брать бензиновый или дизельный двигатель, то мощность может варьироваться от 5 до 6 л. с. Такое оборудование можно встретить в мотоблоках и маленьких тракторах.
  3. Супермощный электромотор специалисты не советуют покупать. Он расходует большое количество энергии при средней продуктивности.

На количество оборотов в двигателе обращать внимание не стоит, они не играют большой роли. Нужная скорость вращения режущих дисков достигается за счёт ременной передачи. Для быстрой работы шредера нужна скорость не более 1,5 тысячи об/мин.

Подготовка материала и рамы

При изготовлении щепорезки требуется немало затрат. Если найти материал в хозяйстве, можно значительно сэкономить на создании шредера. Для изготовления рамы могут подойти такие виды металла:

  • Равнополочный одинарный уголок, ширина которого 50−63 мм.
  • 2 сваренных уголка коробочкой по 35 мм.
  • Профиль 4 на 4 см.
  • Швеллер, номер которого может быть от 6,5 до 10.
  • Круглые трубы диаметром от 32 до 48 мм.

Электродвигатель крепят на листе из стали, толщина которого равна 10 мм, а размеры соответствуют расстоянию между отверстиями на кромке.

Натянуть ремень можно 2 способами:

  • Отверстия для крепления двигателя делают продолговатыми. Они должны фиксироваться болтами.
  • Плиту ставят с одной стороны на шарниры, а с другой — на шпильки. Это позволяет подтянуть ремень весом двигателя.

Для простого самодельного измельчителя веток для отопления понадобятся 20−25 приставочных шайб диаметром в 2 см и дисковых пил с твердосплавными наконечниками. Это поможет создать рабочую область в 8 см шириной. Снимая или добавляя плиты, можно с легкостью уменьшить или расширить её.

Крепить дисковые пилы вплотную друг к другу запрещено, ведь их зубья толще основания. Чтобы компенсировать разницу, ставят шайбы между пилами. Вал вытачивают из стального стержня на токарном станке. Перед этим необходимо выбрать 2 подшипника. Под их размер и будет вытачиваться вал. Кроме того, нужно изготовить корпус для подшипников с крепёжными кромками. Нередко их можно встретить в магазине или купить с рук.

Далее нарезают резьбу на валу для крепления пил. Вместо маховика применяют стальной круг толщиной 1 см. Также подойдёт шкив, взятой из сельхозтехники. В качестве контрножа может выступать опорная плита из стали. Её нужно вырезать из металла, толщина которого более 1 см.

Для сбора дробильной машины с дисками также потребуется:

  • Круги из стали толщиной от 15 до 20 см. Их диаметр должен варьироваться от 40 до 50 см. Он зависит от мощности двигателя.
  • Металл в листах на кожух толщиной более 5 мм.
  • Металлический лист не толще 2 мм для сварки ёмкостей.
  • Болты с гайками размером 12−16.

Для любого типа измельчителя нужно изготовить основу. На неё в итоге будут крепиться механизмы и привод. Варят её из труб и уголков.

Особые рекомендации создания рамы:

  1. Высоту подбирают под рост. Важно, чтобы закладывать сырье было удобно.
  2. Ширина рамы не должна быть меньше 50 см, иначе конструкция не будет устойчивой.
  3. Между стойками варят поперечины, чтобы придать основе жёсткость.
  4. Для мобильности шредера к станине крепят колёса и ручку.
  5. Двигатель лучше поставить в створе основы. При этом он не должен выпирать.

Сборка агрегата своими руками

Прежде чем приступать к последнему этапу создания, необходимо обработать смазкой сепараторы подшипников. Для этого заранее следует снять пластиковые колпаки.

Далее собирают шредер в таком порядке:

  1. Между пилами на валу кладут шайбы, которые затягивают со всех сторон гайками.
  2. Подшипники крепят на вал болтами, а после — на наружный корпус.
  3. На вал насаживают маховик и шкив, крепко закрепляя.
  4. К зубьям устанавливают вплотную контрножи.
  5. Крепят двигатель и передачу, натягивая ремень.

Контрнож рекомендуется устанавливать с помощью болтов. Сварку использовать не стоит, она не позволит регулировать зазор между зубьями и краем плиты. Зубья пил должны находить на контрнож. Как только все детали будут на месте, приходит время монтажа кожуха и ёмкостей для сырья. Их размеры любые, они должны быть безопасны и удобны в эксплуатации. В завершение машину подключают к электросети.

яблок, травы, веток, древесины, самодельный для мотоблока, устройство, видео, фото

Чтобы изготовить садовый измельчитель своими руками, очень важно не только понимать его принцип работы, но также знать, как он устроен. В противном случае будет практически невозможно сделать правильные чертежи и собрать самодельный удобный станок для измельчения в единую конструкцию.

Виды садовых измельчителей и их назначение

Стандартная конструкция всех измельчителей для сада в большинстве случаев схожа, и представлена следующими составляющими:

  • мотор;
  • рабочий вал с ножами;
  • металлическая рама;
  • приемный короб;
  • защитный кожух.

Конструкция измельчителяустанавливается на стандартную двухколесную базу, что позволяет сделать удобным и легким перемещение. Устройство позволяет быстро утилизировать разные садовые отходы в виде стеблей растений, древесных отходов, опавших листьев, а также веток и травы или яблок и других плодов, опавших с деревьев. В результате переработки древесины или растительного мусора можно получить полезное и очень эффективное удобрение для подкормки растений, ценность которого не ниже некоторых видов навоза.

В настоящее время в продажу поступает достаточно богатый ассортимент такой техники, но представленные на рынке модели отличаются по техническим параметрам. Для правильно выбора агрегата нужно определиться с целями и условиями эксплуатации:

  • ножевые модели, характеризующиеся установкой двигателя на вал металлического диска. Конструкция имеет пару или более ножей, а скорость и качество выполняемого измельчения зависят от показателей мощности двигателя и материала ножей. Преимуществом таких способов измельчения является качественная переработка мягкой или свежесрезанной древесины. Также такая дереводробилка помогает избавиться от мелких кустов и высохшей стеблевой части однолетних растений. Следует помнить, что ножевая машина для рубки измельчает свежие ветки диаметром не более 4 см и сухие ветви толщиной до 2,5 см.
  • фрезерные модели имеют схожесть с ножевым веткорубом, но на вал двигателя монтируется мощная фреза из стали, представленная крупнозубчатой шестернёй. Вращение производится на маленькой скорости, что позволяет легко перемалывать даже достаточно толстые и сухие ветви, а также древесную кору. Такую дробилку нецелесообразно применять для измельчения свежих или тонких ветвей;
  • униве

5 лучших промышленных и коммерческих измельчителей древесины Обзоры 2021

Таблица быстрого сравнения

Как выбрать лучший коммерческий и промышленный измельчитель измельчителей?


Если вы владелец бизнеса или фермер, готовый купить лучший коммерческий измельчитель измельчителей за деньги, это руководство по покупке может вам помочь. Мы превращаем то, что обычно может быть сложной задачей, в нечто более управляемое, и все это путем предоставления обзоров на лучшие промышленные измельчители древесины и измельчители деревьев.

Если вам сложно понять, как получить наиболее выгодную сделку при покупке в Интернете, есть способы решить эту проблему. Просто сравните характеристики и цену и выберите машину, которая лучше всего соответствует вашим потребностям.

Вид работы

Если вы ищете коммерческий или промышленный измельчитель древесины, очевидно, что вам нужно будет много измельчать, измельчать и мульчировать. Но как узнать, какая машина подходит для этой задачи?

В конце концов, из-за большого разнообразия товаров для продажи как в Интернете, так и в магазине выбрать хотя бы один может быть сложно.Вот почему важно, чтобы вы сначала удостоверились, что работа выполняется, прежде чем начинать процесс покупки.

Для большой работы по измельчению потребуется машина с большим количеством лошадиных сил, в то время как для небольшой разовой работы может потребоваться что-то менее мощное и, следовательно, менее дорогое.

Безопасность

Ежедневно на промышленных и коммерческих предприятиях США умирает более 10 человек. Помня об этом, важно понимать, что несоблюдение правил безопасности при работе с механизмами может поставить под угрозу вашу жизнь.

При покупке опасного оборудования, такого как промышленный измельчитель древесины, измельчитель деревьев или мульчер, вы должны прочитать руководство производителя и следовать всем инструкциям.

Недостаточно полагаться на механизмы безопасности на машине, вы также должны руководствоваться здравым смыслом и следовать рекомендациям по технике безопасности в руководстве и на своем рабочем месте.

Эти рекомендации по безопасности могут включать:

  • Не эксплуатировать машину без присмотра.
  • Не использовать машину, если у вас нет опыта или квалификации для этого.
  • Не эксплуатировать машину, если она не требует надлежащего ухода.
  • Ношение каски, защитных очков, средств защиты слуха, перчаток и обуви.
  • Убедитесь, что все ограждения находятся в правильном положении и не повреждены.
  • Держать руки и ноги подальше от загрузочного бункера.
  • Не оставлять работающую машину без присмотра.
  • Эксплуатация машины на ровной поверхности.

КПД

Может оказаться слишком легко купить измельчитель древесины по самой низкой цене, полагая, что вы получаете выгодную сделку. Однако, если эта машина не подходила для тех задач, которые вы ей поручили, это могло быстро стать плохим решением о покупке.

Если вы хотите купить лучший коммерческий измельчитель древесины для измельчения древесины по разумной цене, эффективность - это все. Время - деньги, поэтому вы должны выбрать тот, который соответствует вашим требованиям.Это может включать в себя больше мощности для более крупных работ, больший загрузочный желоб и лучшие лезвия.

Характеристики

Большинство коммерческих и промышленных измельчителей древесины схожи по своим характеристикам, главное отличие заключается в уровне мощности. У большинства есть бункер с воротником, сборный бак и измельчающий механизм.

Более крупные машины также могут иметь рифленые ролики с функцией самоподачи, гидравлическое управление и лезвие для обеспечения постоянного размера стружки при производстве ДСП.Многие коммерческие и промышленные измельчители деревьев и измельчители древесины также используются в производстве садовой щепы для ландшафтных компаний.

Когда вы ищете подходящую машину для работы, убедитесь, что вы приняли во внимание мощность в лошадиных силах, производительность измельчения и передаточное число.

Техническое обслуживание

Многие марки и модели измельчителей древесины поставляются с руководством производителя. В этом руководстве операторы могут узнать о процессе всестороннего обслуживания, чтобы продлить срок службы инструмента.

Техническое обслуживание такого опасного механизма очень важно, и оно должно выполняться правильно. Вы можете выполнить это обслуживание самостоятельно или поручить работу профессионалу.

Общие советы по обслуживанию в руководстве вашего производителя могут включать:

  • Очистка двигателя от мусора.
  • Убедитесь, что все движущиеся части смазаны и в них нет мусора.
  • Регулярно доливайте топливо и масло и обновляйте масло.
  • Замена / чистка воздушного фильтра.
  • Замена масляного фильтра.
  • Замена свечи зажигания.
  • Замена, вращение или замена лезвий / ножей.

Бюджет

Вещи с меткой «Шредер» - Thingiverse

Беззубый измельчитель трав - от 420ThreeD партизан 20 июля 2016 г. 4486 4931 250 Измельчитель компоста по тимарка 7 июня 2014 г. 2983 2972 197 Шлифовальный станок от Gyrobot 1 января 2014 г. 721 773 39 Шредер V8 Gears по jtronics 2 октября 2018 г. 688 547 35 год Mouser - шарнирно-сочлененная модель автор: RyanTheMast 1 января 2019 г. 587 746 30 легкий измельчитель по dav88 7 сен.2015 541

Изготовленный на основе царапин пластиковый измельчитель мусора приносит переработку на дом

[Jason Knight], стажер в FabLab ККО, работал трудно в течение 9 месяцев, чтобы сделать лист пластмассы Измельчитель для ПЭВП и ПЭНП от таких вещей, как пластиковые мешки, пузырчатая пленка и воздушной подушке упаковки с целью утилизации измельченных пластика.Зачем крошить эти вещи? Разбитые на более мелкие кусочки их можно расплавить в духовке потребительского уровня (например, в той, где вы готовите замороженную пиццу), а затем превратить в новые объекты или экструдировать в нить для 3D-печати.

Нам особенно нравятся его большие самодельные деревянные шестерни толщиной 1,1 дюйма (30 мм), которые передают вращение от двигателя на режущие валы, одновременно увеличивая крутящий момент. Как вы можете видеть на видео ниже, шестерни определенно добавляют машине дополнительную мощность.

Лезвия - это форма, которую вы чаще всего видите в измельчителях, зубчатые диски, расположенные бок о бок с вырезанными из них зубьями, которые втягивают пластик во время его измельчения (в отличие от этого экспериментального измельчителя DIY с меньшей производительностью, сделанного из двух стальных деталей). трубы).Изготовить несколько зубцов [Джейсона] - это непростая задача - не только все зубья были фрезерованы из листового металла, но их нужно было отдельно отшлифовать, чтобы удалить заусенцы с краев. Это того стоило, ведь при этом не возникает проблем с пережевыванием пластиковых отходов на куски.

Шредеры могут быть опасными машинами для блуждающих пальцев, поэтому [Джейсон] добавил несколько функций безопасности. К ним относятся ящик, который вы открываете, чтобы вставить пластик в зону измельчения, и защитный кожух, который полностью окружает шестерни.Обе функции включают в себя прозрачные пластиковые области, так что вы все еще можете наблюдать впечатляющие рабочие части в действии.

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
