Как пользоваться мультиметром правильно – Лайфхакер

Как устроен мультиметр

Как понятно из названия, мультиметр служит для измерения нескольких электрических величин. Многофункциональный прибор объединяет в себе вольтметр, амперметр, омметр, прозвонку, а также может иметь дополнительные функции вроде термопары или низкочастотного генератора, проверки конденсаторов и транзисторов.

Аналоговые тестеры со шкалой и стрелкой почти не встречаются, так как давно вытеснены доступными цифровыми приборами. Последние же, помимо точности и количества режимов, отличаются по типу определения величин. Автоматические показывают результат сразу после выбора режима, в ручных нужно дополнительно выставить диапазон измерений.

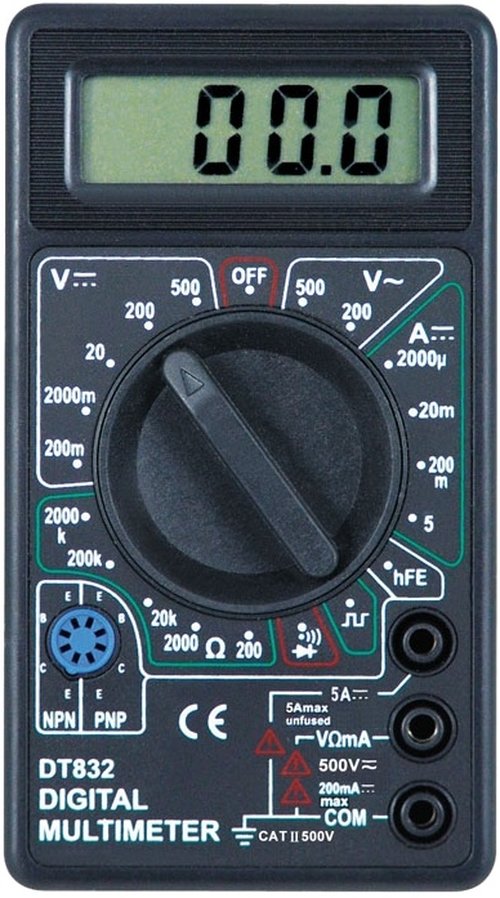

Все мультиметры имеют схожую конструкцию. На передней панели располагается экран, под ним находится поворотный переключатель режимов, а чуть ниже — разъёмы для подключения щупов. В некоторых моделях есть кнопки для включения подсветки, запоминания показаний и для других дополнительных функций.

Провода с щупами, которыми нужно коснуться детали при измерении, подключаются к соответствующим разъёмам. Чёрный провод всегда к гнезду с обозначением COM, а красный — в зависимости от величины тока. Если он не превышает 200 мА, то к разъёму VΩmA, если превышает, то к 10ADC (10A MAX). В быту такие высокие токи не встречаются, поэтому в основном используется гнездо VΩmA.

Цифры на шкале указывают на максимальное значение, которое можно проверить в этом диапазоне. Например, в режиме DCV 20 измеряют постоянное напряжение от 0 до 20 В. Если оно составляет 21 В, то нужно переключиться на одну ступень выше, в положение 200. Важно выбирать диапазон в соответствии с измеряемым, иначе мультиметр испортится.

Как измерить постоянное напряжение мультиметром

Убедитесь в правильности подключения щупов.

YouTube‑канал electronoff

Переключитесь в режим постоянного напряжения. Обычно он обозначается символами V с прямой и пунктирной линией или DCV.

В мультиметрах с ручным выбором диапазонов дополнительно установите примерное значение измерений, а лучше на ступень выше. Если не уверены, начинайте с максимального и постепенно понижайте.

YouTube‑канал electronoff

Коснитесь щупами контактов и посмотрите на экран. Если вместе с цифрой отображается знак минус, значит, перепутана полярность: красный щуп касается минуса, а чёрный — плюса.

YouTube‑канал electronoff

В ручном мультиметре, возможно, придётся подкорректировать диапазон измерений.

YouTube‑канал electronoff

Если на дисплее единица, нужно повысить предел измерения, если ноль, символы OL или OVER — понизить .

Как измерить переменное напряжение мультиметром

Проверьте, что щупы подключены верно.

Включите режим переменного напряжения. Он маркируется символами V~ или ACV.

В ручных мультиметрах также установите примерное значение измерений. Лучше на одну ступень выше или на самую максимальную.

Поднесите щупы к контактам и считайте показания с дисплея.

YouTube‑канал electronoff

Если мультиметр с ручным определением диапазонов и на экране единица, повысьте предел измерения, если ноль (OL, OVER) — понизьте.

Как измерить сопротивление мультиметром

Убедитесь в правильности подключения щупов.

Поставьте режим измерения сопротивления. Он обозначается символом Ω.

Если тестер ручной, выберите приблизительный диапазон измерений.

Прикоснитесь щупами к выводам резистора и посмотрите на экране его сопротивление.

YouTube‑канал electronoff

На ручном мультиметре при необходимости подстройте диапазон измерений в большую или меньшую сторону.

Как проверить диод или цепь мультиметром

Вставьте щупы в правильные разъёмы мультиметра.

Переключитесь в режим прозвонки диодов, отмеченный символом стрелки с вертикальной линией.

Приложите иглы щупов к выводам диода. Мультиметр покажет на экране падение напряжения. Если поменять щупы местами, то при рабочем диоде на экране будет единица, а на неисправном — любое другое число.

YouTube‑канал electronoff

В этом же режиме можно прозвонить цепь или провод, но надо предварительно обесточить их. Если целостность не нарушена, прозвучит звуковой сигнал, если есть обрыв — на экране просто отобразится единица, OL или OVER.

YouTube‑канал electronoff

На некоторых мультиметрах звуковой режим прозвонки включается отдельно. Например, на чёрном тестере, как на фото выше. Этот режим обозначается символом увеличения громкости, нотой или динамиком.

Как измерить силу тока мультиметром

Присоедините щупы к нужным разъёмам мультиметра в зависимости от величины тока.

YouTube‑канал electronoff

Установите режим измерения силы тока (DCA, mA).

В мультиметре с ручным выбором диапазонов установите максимальный порог.

При последовательном подключении мультиметр является частью цепи.

Последовательно подключите щупы в цепь. В отличие от напряжения и сопротивления ток измеряется не параллельно. То есть нужно не просто коснуться двух точек схемы или выводов детали, а подключить мультиметр в разрыв цепи. При параллельном включении прибор может выйти из строя!

YouTube‑канал electronoff

На экране отобразится потребляемый ток. Если мультиметр ручной, то, возможно, придётся переключить диапазон для более точных результатов.

Читайте также 🛠💡🔌

Как пользоваться мультиметром: значения символов, функции, измерения

Смотрите также обзоры и статьи:

Что значат эти странные символы на передней панели мультиметра?

Многие пользователи не понимают большую часть символов, указанных на лицевой стороне мультиметра, другие сталкиваются с отсутствием знаний, используя лишь малую часть его потенциала. Мы сделали таблицу с основными обозначениями, которые вы можете встретить на современном измерительном приборе. Ее можно распечатать и держать под рукой.

Как пользоваться ? Отдельно скажем о том, что не вошло в таблицу.
  1. Температура — в Цельсиях и Фаренгейтах (°С, °F). В комплектации должна идти термопара.

  2. Включение/выключение. Большинство из них включается с помощью поворотного переключателя. В некоторых моделях есть отдельная кнопка ON/OFF. Не стоит забывать о функции авто отключения: если вы не используете инструмент в течение определенного промежутка времени, он выключается автоматически.

  3. Min/Max – фиксация минимальных и максимальных значений. Есть более продвинутая функция Peak Min/Max – захватывает прерывистые или переходные значения.

  4. Кнопка HOLD (удержание данных), нажав на нее, вы зафиксируете последние показания на экране устройства. AutoHOLD – захватывает измерение, подает звуковой сигнал и блокирует измерение на дисплее для последующего просмотра. Автоматически обновляется с новым стабильным показанием.

  5. Кнопка регулировки яркости – переключает подсветку дисплея.

  6. (i) info: отображает информацию о текущей функции или элементах на дисплее в момент нажатия кнопки.

  7. Режим LoZ (используется импеданс с малым входным напряжением) для уменьшения помех при проверке целостности цепи.

  8. RANGE – выбор диапазона измерений: переключается в ручной режим и циклически проходит через все диапазоны.

  9. Разъемы для проверки транзисторов. Дорогостоящие модели такого разъема лишены. Вместо него в комплекте идет отдельный переходник.

  10. True RMS – измерение среднеквадратических показаний. Данная функция поможет более точно узнать силу тока и напряжения, также присутствует в продвтнутых разновидностях токовых клещей, при отклонениях — синусоида.

  11. Подключение к ПК, порт RS-232 – вывод всех показаний на компьютер, возможность создавать графики. Важно! Задумайтесь о приобретении USB переходника, так как далеко не во всех компьютерах остались данные разъемы.

  12. У всех разновидностией разъемы для подключения щупов подписаны. Некоторые тестері предупреждают оператора о неправильном подключении звуковым или световым сигналом.

    Будьте внимательны! При неправильно подключении щупов может сгореть как предохранитель, так и сам прибор.

  13. С помощью светового или звуковой сигнала бесконтактный индикатор напряжения поможет найти скрытую проводку.

Приобретая бюджетную модель, будьте готовы к покупке новых щупов, ведь китайский производитель на них всегда экономит. Защитный кожух убережет цифровой тестер от физических и механических повреждений. Внимательно подходите к дапазону величин измерений: всегда лучше брать с запасом.

Классификация мультиметров

Мультиметр настолько полезный инструмент, что любой человек, связанный с электромонтажными или какими-либо другими подобными работами, должен непременно его иметь. Он за секунды определит есть ли в сети напряжение, какой ток потребляется бытовым прибором, а также определит целостна ли цепь или в ней есть разрывы, и это еще не все его функции.

Существует два вида мультиметров: аналоговые и цифровые.

Аналоговые имеют шкалу и стрелку и появились намного раньше цифровых моделей. Поскольку стрелка не стоит на одном месте, а немного колеблется, то однозначно прибор будет выдавать некую погрешность. Положительным моментов в использовании таких приборов является то, что есть возможность отследить происходящие изменения по движущейся стрелке.

Цифровые мультиметры являются более современными и стали настолько популярнее аналоговых, что практически выжили их с рынка. У него не завышена стоимость, однако преимущества налицо: простота в обращении, удобство использования, минимум погрешности, больший функционал, а показатели выводятся на экран в цифровом выражении.

Принцип работы обоих видов не отличается.

Некоторые модели мультиметров работают автоматически. Для них нужно определить какой вид измерения нужно провести, а он сам поставит границы.

Еще одна разновидность мультиметров – те, которые возможно подсоединить к компьютеру, чтобы полученные при замерах данные можно было отправлять и корректировать.

Чтобы выбрать мультиметр для дома не нужно покупать самый дорогой и навороченный вариант. Средний по цене будет выдавать довольно точный результат замеров, например, серия DT и прочие. Чем больше последняя цифра, тем новее модель.

Профессионалы конечно же могут рассмотреть для себя другие варианты. Существуют специальные мультиметры, которые оснащены водонепроницаемым корпусом. Более того, можно рассмотреть варианты, на которых имеется защита от вибрации, либо каких-либо механических повреждений. Современные устройства имеют возможность записи данных и нанесения их на графики, а также передачи данных через смартфоны или планшеты. Они, несомненно, имеют стоимость выше, чем упрощенные, но для людей, нуждающихся в профессиональном оборудовании, будут незаменимы.

Конструкция и маркировка мультиметров

По конструкции мультиметры могут быть стационарными и переносными (носимыми).

На картинках представлены образцы.
Стационарные модели подключены к сети постоянного или переменного тока, они используются в лабораториях, в сервисных центрах, а переносные имеют встроенный источник питания. При использовании мультиметров создаются целые измерительные комплексы, где мутиметр исполняет не только функции мультиметра, но и присутствует огромный дополнительный функционал с возможностью записи полученных показателей и их качествененой обработки.

Стандарнтый прибор состоит из следующих элементов:

  1. Экран
  2. Переключатель
  3. Гнезда для измерительных щупов
  4. Источник питания
  5. Кнопка включения/выключения
  6. Разъемы
  7. Обозначения

Шкала обозначений играет основную роль, так как при неверно вытавленных параметрах могут произойти сбои, вплоть до отгорания предохранителей или выхода из строя целого прибора, либо просто замеры будут с большими погрешностями.

Шкала выглядит как окружность, разбитая на части, где на каждый сектор распределен свой параметр, между собой сектора разделены линиями. В комплекте имеются щупы, которые подключаются в гнезда на корпусе.

Пробежимся поверхностно по наименованиям и предназначениям гнезд:

  • «СОМ» предназначено для черного щупа, при замере полярных детелей это важно.
  • «10А» предназначено, чтобы замерить силу тока в 10А. Можно замерять и больше, но нужно следить за тем, чтобы не сжечь прибор. Если вдруг возле гнезда загорелась надпись «unfused», значит отсутсвует предохранитель. Мультиметр во время замеров подключать нужно последовательно.
  • «MACX» предназначено для щупа при измерении токов до 0,2А.
  • «VΩCX+» для подключения красного провода, служит для любых измерений, таких как проверка напряжения, сопротивления и т.д., кроме силы тока.
  • «MAX 750» и красный треугольник говорят о пределе измерения напряжения, это число может быть другим.

Если пределы для измерения не известны, то нужно ставить на макисмальный показатель шкалы. К металлической части щупа прикасаться ни в коем случае нельзч, как минимум замеры будут с погрешностями, как максимум – поражения током не избежать.

Рассмотрим обозначения на мультиметре по секторам:

  • «ACV» – изменение переменного напряжения
  • «DCV» – постоянное напряжение
  • «DCA» – постоянная сила тока
  • «ACA» – переменный ток
  • Значок «Ω» обозначает сопротивление

Также есть значки, обозначающие режим проверки диодов, звуковой сигнал, частоту, емкость и т.

д.

Основные возможности мультиметров

В этом разделе ознакомимся с тем как пользоваться мультиметром, с какой стороны к нему подойти и как вообще его включать.

Включение и выключение производится путем нажатия кнопки на передней панели, она обычно бывает красного цвета и подписала следующими буквами: «ВКЛ/ВЫКЛ» или «ON/OFF». Обязательно перед работой нужно проверить батареи, они должны показывать нужное напряжение.

После того, как прибор включен, нужно поставить ручку на нужный параметр – температура, сила тока, напряжение или прозвон. После этого устанавливаем максимальное значение. Если это будет сделано неверно, то при измерении напряжения появится значение 1, что в данном случае означает бесконечность. Если это не цифровой мультиметр, а стрелочный, то стрелка упрется в максимум. Если всё сделано по правилам, то после выставления максимального значения измеряемого параметра нужно щупами коснуться объекта.

Здесь нужно обратить внимание на правильность выбранного сегмента, в том случае, если значение ниже значения сегмента, который идет следом, тогда нужно ручку переключить на меньшее значение. При работе с аналоговым прибором все подобно указанному описанию, но в этом случае стрелка прибора будет реагировать почти незаметно.

Затем нужно снять показания, зафиксировать их, выключить прибор и извлечь щупы.

Для того, чтобы узнать, как измерить напряжение мультиметром или тестером распишем небольшой алгоритм, который пригодится и начинающим пользователям, и людям, которые уже немного знакомы с прибором.

Для начала нужно:

  1. Установить предел измерений
  2. Выбрать максимум от значения, указанного на источнике питания, это нужно для получение более точного значения
  3. Подключаем тестер к источнику параллельно участку, где замеряем напряжение. В разъем «минуса» устанавливаем черный щуп и «минус» подводим к источнику. В разъем «VΩmA» красный щуп одним концом, другим – к «плюсу» аккумулятора.
  4. После проведенных манипуляций на экране должны появиться цифры, показывающие напряжение источника питания.

Многие зачастую путают тестер с мультиметром, разница между ними заключается в том, что мультиметр более многофункциональный, с его помощью можно измерять множество параметров, а работа с тестером – это более простая процедура. Но если работа по пользованию мультиметром будет освоена, то эти навыки научат и как правильно пользоваться тестером. И хотя у него есть свои преимущества, основная его работа – измерять напряжение. В случае если на нем есть фазы, то прибор дополнительно может проверить цепь на ее целостность.

Для измерения переменного напряжения все происходит аналогично. Сначала выбирается тип, переключателем выставялются показатели, щупы размещаются в отверстиях гнезд, затем в сеть. Порядок подключения можно не соблюдать, поскольку «плюс» и «минус» здесь перепутать невозможно.

Кроме того, мультиметром можно измерять силу тока. Для этого красный щуп нужно установить в соответсвующее гнездо для измерения силы тока, значение зависит от предполагаемой величины, но сначала лучше использовать наибольшие значения, а затем переходить на меньшие, чтобы не испортитть прибор.

Следующая функция, доступная для этого чудо-прибора – это проверка диода. На шкале имеется такое изображение для цепей не больше 50 Ом. Исправный диод может прозваниваться только в одну сторону, неисправный – в две. Поэтому, когда при проверке в одном напрвлении появится значение, а в другом сработает зуммер, значит диод исправный.

Несколькими способами можно проверить емкость конденсатора. Один из которых – это тестирование с использованием стрелочного прибора: если есть пробой, то стрелка будет отклоняться и сразу возвращаться назад. Основной же способ заключается в том, чтобы соединить правильно «плюсы» и «минусы» мультиметра и полярного конденсатора. Если это правило применить неверно, то электролит вскипит с пробоем диэлектрика и произойдет взрыв. В данном случае роль диэлектрика играет бумага, а поскольку верх детали ослаблен, то взрыва как такового нет, а происходит лишь разрыв верха.

Если емкость конденсатора больше 0,25 мкФ, то для их проверки сначала разряжают элемент, переключают прибор на режим омметра, а затем щупами касаются ножек, учитывая полярность. Конденсатор заряжается в течение нескольких секунд, а затем происходит короткое замыкание на отметке 0. При единице – обрыв. Эти конденсаторы неисправны, их можно выбросить, в случае если единица появилась не сразу, то конденсатор в рабочем состоянии.

Если подключить термощуп (а такая возможность у прибора есть), то можно измерить температуру, рабочий диапазон составляет от 20 до 1000 градусов.

Режим прозвонки на мультиметре – очень востребованная функция. Название произошло от того, что при проверке появляется звук зуммера. Для этого переключатель ставим в режим прозвона и щупами проводим проверку цепи. Если появился звук, значит все в порядке и переходим на другой участок. Такой режим очень удобен при замерах пучков проводов, когда цель заключается в том, чтобы найти один неисправный провод.

Популярные модели мультиметров

Одним из самых популярных мультиметров, подходящих для дома – UNI-T UT890, он уже несколько лет занимает лидирующее положение на рынке. Любой домашний мастер будет счастлив иметь этот прибор.

  • Достоинства: доступная цена, режим памяти, режим «прозвон».

Недалеко ушел от него прибор этой же марки Uni-T UT136, он продается и в магазинах, и в интернет-магазинах. Диапазон измерений может быть и ручной, и автоматический. Единственный его недостаток заключается в том, что качество работы понижается при низкой температуре.

  • Достоинства: компактность, многофункциональность.

На почетном месте мультиметр UNI-T UT33D, он довольно прост, но очень компактный и свою работу знает, помещается в карман и мало весит. Имеется защита от перегрузки, безопасен. Чувствительность высокая, а погрешность минимальная. Подойдет как для новичка, так и для специалиста. Из недостатков – ограниченное число функций.

Ну и еще несколько моделей, достойных быть в числе лучших бренда UNI-T UT70A, UT55, UT139C, UT71E

Поделиться в соцсетях

Как пользоваться мультиметром – самостоятельное осваивание стрелочного, цифрового мультиметра

Мультиметр – это ручной прибор, предназначенный для измерения показателей различных электрических величин и обладающий функционалом целого ряда измерительных приборов.

Мультиметры бывают двух видов:

  • Аналоговые
  • Цифровые

Основное отличие этих двух видов заключается в способе отображения результатов измерения. Аналоговый мультимер снабжен стрелочным прибором отображения, в цифровом показатели отображаются на электронном дисплее.

Стандартный набор функций мультиметра включает измерение напряжения, силы тока и величины сопротивления. Также многие современные мультиметры обладают функцией прозвонки цепей, позволяющей проверить целостность цепи и наличие замыканий. Дополнительными функциями является измерение температуры, проверка диодов, измерение некоторых параметров видео транзисторов.

Как пользоваться мультиметром при измерении постоянного и переменного тока

Источником переменного тока являются обычные розетки. Необходимо сразу отметить, что неспециалистам не стоит пытаться измерить при помощи мультиметра ток в розетках, так как это крайне опасно. Для освоения правил работы с переменным током специалисты рекомендуют посмотреть специальные обучающие видео, раскрывающие важные стороны процедуры.

При проверке величин постоянного тока необходимо учитывать правильную полярность подключения проводов устройства. Особенно это важно при использовании стрелочного мультиметра, не обладающего возможностью измерения тока в противоположной полярности.

Как пользоваться мультиметром для проверки напряжения

Для того чтобы правильно проверить напряжение, нужно совершить указанные действия:

  • Вставьте синий и красный провода в соответствующие отверстия. Синий провод, как правило, вставляют в разъем с надписью “COM”, а красный – в отверстие с надписью “V”. Если вы не можете найти нужный разъем, воспользуйтесь видео инструкцией к вашему устройству
  • Далее необходимо установить подходящие параметры устройства и выбрать постоянный или переменный ток
  • Подсоедините провода к цепи параллельным способом. Красный провод должен быть подключен к «+» полюсу диода, а синий – к «–» полюсу
  • Отрегулируйте широту измерений при помощи видео руководства к устройству

Как пользоваться мультиметром для проверки силы тока

Если вы хотите проверить при помощи мультиметра силу тока, необходимо:

  • Вставить синий и красный провода в соответствующие отверстия. Синий провод, как правило, вставляют в разъем с надписью “COM”, а красный – в отверстие с надписью “V”
  • Выбрать постоянный или переменный тип тока. Если у мультиметра отсутствует функция автоматического подбора широты показателей, вам нужно будет самостоятельно настроить шкалу
  • Последовательно включить провода в разрыв цепи

Как пользоваться мультиметром для проверки сопротивления

Для проверки сопротивления цепи необходимо соблюсти определенную последовательность действий:

  • Подключение проводов в соответствующие разъемы мультиметра
  • Выбор или ручная настройка нужной широты показателей
  • Перед началом работ необходимо отключить сеть от питания, в противном случае результаты измерений будут недостоверными. Если у схемы есть переключатель, установите его в положение, соответствующее состоянию «ВЫКЛ». Если переключатель отсутствует, просто извлеките батарею
  • Подсоедините провода к контактам сети, сопротивление которой вы измеряете

Как пользоваться возможностью прозвонки на мультиметре

Для того чтобы проверить целостность цепи и наличие коротких замыканий, необходимо совершить следующие действия:

  • Включите на устройстве функцию прозвонки
  • Подключите провода в отверстия на мультиметре. Как правило, синий провод вставляют в разъем “COM”, а красный – в разъем “V”
  • Перед началом проверки необходимо отключить сеть от питания. Если в сети есть специальный переключатель, переведите его в положение «ВЫКЛ», если переключателя нет, извлеките источник питания из цепи
  • Если целостность цепи не нарушена, мультимер издаст звуковой сигнал
  • Если цепь имеет разрывы, устройство не издаст контрольного звукового сигнала

Как при помощи мультиметра проверить диод

При помощи мультиметра можно проверить не только исправность диода, но и состояние биполярного транзистора. Для того чтобы оценить прохождение тока, подсоедините красный провод  устройства к «+» полюсу диода, а синий – к «-» полюсу. При проведении проверки диод необходимо отключить от источника питания. Если все манипуляции были проведены правильно, мультиметр отобразит падение напряжения в диоде.

Распространенные причины некорректной работы мультиметра

Если мультиметр не работает или выдает некорректные результаты, причин может быть несколько:

  • Включение режима экономии энергии. Режим включается после периода неактивности устройства во включенном состоянии. Для перевода мультиметра в рабочий режим, перезагрузите прибор
  • Провода установлены в неправильные разъемы на передней панели устройства
  • Неправильно выбран способ подключения проводов к цепи
  • Неправильно выбран режим тока в сети
  • Некорректная настройка шкалы проверки

Распространенной причиной выхода мультиметра из строя является поломка плавкого предохранителя. Данный элемент перегорает при слишком высоких значениях протекающего тока. Для того чтобы выявить поломку предохранителя, необходимо открыть прибор, предварительно отсоединив устройство от сети, щупов и питания. Если предохранитель перегорел, корпус элемента будет почерневшим. В таком случае для починки мультиметра потребуется замена предохранителя, провести которую можно самостоятельно.

Не всегда получается выполнить алгоритм в правильной последовательности. В таких случаях лучше всего обратиться к специалистам сервиса Юду. Они выполнят работу профессионально и быстро, а стоят их услуги недорого.

как пользоваться цифровым мультиметром в домашних условиях, его устройство

Уже давно прошли те времена, когда измерительные приборы можно было встретить только в школе на уроке физики или у специалистов-электриков. В основном это были вольтметры — довольно громоздкие агрегаты с большим процентом погрешности. Все переменилось, когда создали полупроводниковые радиодетали. Рынок наполнился разными приборами, появились первые мультиметры. Какие функции выполняет один из таких приборов — видно из инструкции DT 838.

Функции, выполняемые прибором

Само слово «мультиметр» состоит из двух слов: «мульти» означает «много», а «метр» — «измерять». Получается, что с помощью прибора можно производить множество разных измерений. Первые устройства были стрелочными. Стрелка поворачивалась по шкале с помощью электромагнита, а возвращала ее назад пружина. Современные приборы в основном полностью перешли на цифровую индикацию. Что же они могут измерять? Чтобы понять, как пользоваться мультиметром ДТ 838, важно знать его особенности.

Постоянное напряжение

Присутствие электрического тока без прибора трудно определить. Можно, конечно, потрогать рукой, если известно, что напряжение небольшое, но как узнать, какое оно? Существующие индикаторы лишь показывают наличие опасного для жизни напряжения. Оно измеряется между двумя точками и показывает разность потенциалов, если нет внешнего влияния. Цепи, в которых производится измерение, делятся на два вида:

  1. Постоянный ток.
  2. Переменный ток.

Постоянным называют ток, величина и направление которого во времени не меняются. Примером может служить батарея, аккумулятор.

Переменным называют ток, меняющий свою величину и (или) направление во времени. К нему относятся:

  • синусоидальный;
  • прерывистый;
  • выпрямленный.

На практике под переменным напряжением подразумевают синусоидальный ток, меняющий свою полярность. Его еще называют периодическим, потому что полярность меняется регулярно через определенные промежутки времени. Измерение постоянного напряжения не представляет трудности, так как величина во времени остается неизменной.

На самой панели мультиметра DT 838 в верхнем левом углу стоит буква V, рядом с которой нарисованы прямая и прерывистая линии. В обведенном белым цветом многоугольнике проставлены цифры. Это шкала для измерения постоянного напряжения, где указаны максимальные значения измеряемого напряжения. Если возле числа стоит буква m, то измеряются милливольты. В 1 вольте содержится 1000 mB. Для подключения требуемого значения отмеченный конец рукоятки мультиметра совмещают с выбранным числом.

Действующее значение

В комплекте с цифровым мультиметром DT 838 идут щупы с проводами разного цвета. Черный подключается к нижнему гнезду, красный — к среднему. Эти гнезда на панели прибора графически соединены, а присутствующая надпись показывает пределы измеряемого тока и напряжения. Показатели позволяют измерять постоянное и переменное напряжение до 600 В, а ток — до 200 мА.

Переменное (синусоидальное) напряжение постоянно меняется во времени, и это представляет определенную трудность. Если взять среднее значение, то оно будет равно нулю, получаемому путем сложения максимального «плюса» с максимальным «минусом». Поэтому используют разные методы измерения:

  • мгновенное;
  • амплитудное;
  • действующее.

Мгновенное значение показывает напряжение в определенное время, а амплитудное определяет максимальное значение. Эти методы используются редко, т. к. в основном выявляют действующее напряжение. Для этого сравнивают работу переменного и постоянного тока, делят амплитудное значение на корень из двух (примерно 1,41). Зная действующее значение, можно определить амплитудное. Например, если в сети 220 В (действующее значение), то амплитудное будет равно 311 В.

Технически это происходит следующим образом: два последовательно соединенных диода параллельно соединяются с такими же другими двумя диодами. Между двумя последовательно соединенными диодами подключается переменное напряжение, положительное напряжение снимается с объединенных катодов, а отрицательное — с анодов. Таким образом, переменное напряжение превращают в постоянное и затем измеряют его. Чтобы погасить его избыток, последовательно подключают сопротивление.

Поворачивая рычажок переключателя, подключают те или иные резисторы, расширяя возможности прибора. Если измеряемое напряжение неизвестно, измерение всегда начинают производить с большего значения. Категорически запрещается находить и использовать напряжение, превышающее максимально допустимое для прибора.

Определение сопротивления

Третьей основной величиной электрического тока является сопротивление. Оно измеряется относительно постоянного тока. Для этой цели в приборе используется батарейка. Можно применять и аккумулятор, но это нежелательно, так как расход энергии небольшой и аккумулятор будет терять емкость. Показания приводятся в Омах, а если после числа стоит буква «К» — в килоомах.

Для проверки сопротивления резистора ставят переключатель прибора на ту отметку, которая больше всего подходит к номиналу резистора. На приборе эта шкала отмечается буквой «омега». При проверке переменных резисторов проводят измерение как общее, так и между подвижным контактом и одним из крайних. Причем, когда подвижной контакт поворачивают, сопротивление должно меняться плавно. Такое измерение показывает качество подвижного контакта.

Если резистор находится на плате, то один его вывод необходимо отпаять (переменный, возможно, полностью), иначе показание может быть неточным. Омметром допускается проверять не только резисторы, но и почти все остальные радиодетали. Например, можно проверить короткое замыкание (КЗ) обмотки электродвигателя на корпусе. Рабочее состояние полупроводниковых приборов, конденсаторов и других элементов можно проверить, зная, как они работают.

Другие возможности мультиметра

Кроме основных измерений, мультиметр позволяет облегчить работу электрика и в другом отношении. Разные приборы имеют свои особенности, поэтому перед использованием необходимо прочитать инструкцию. Что касается ДТ 838, то он позволяет:

  • измерять температуру;
  • проверять работоспособность биполярных транзисторов;
  • использовать звуковой генератор.

Для замера температуры используется специальный щуп с терморезистором. Он может идти в комплекте с прибором либо покупается отдельно. Ручка переключателя устанавливается напротив отметки TEMP, провода подключаются к нижнему и среднему разъемам. Щуп прижимают к измеряемой поверхности, на шкале отображается цифровая индикация. Производить замер температуры можно и без щупа. В этом случае будет измеряться температура окружающего воздуха (корпуса прибора).

Мультиметр позволяет проверять биполярные транзисторы малой мощности, т. к. для большей нужны напряжения гораздо выше. Гнезда под выводы транзистора сделаны таким образом, что можно подключить любой транзистор с любой очередностью выводов. Для проверки устанавливают ручку регулятора напротив отметки hFE. Провода, разумеется, не нужны.

Последнее, что осталось в этом приборе, — звуковой генератор. Его отличие от омметра в том, что при малом сопротивлении мультиметр издает звуковой сигнал. Очень удобно пользоваться, когда значение сопротивления не столь важно, и главное — определить малое сопротивление, например, если в многожильном кабеле жилы не разделены по цвету или их очень много (телефонный), но необходимо отыскать концы одного провода.

В этом случае на одном конце кабеля два провода соединяют вместе, замыкая их. На другом конце подключают щуп к одному проводу, а другим поочередно касаются всех других. Если пара не обнаружена, подключают другой провод и снова поочередно касаются всех других. Процедура повторяется до тех пор, пока не будет определена нужная пара. После этого жилы разъединяют, а к одному из найденных проводов подсоединяют новый и все повторяют.

Хотя прибор прост в использовании, тем не менее он требует бережного обращения. Необходимо быть очень внимательными, особенно когда производятся измерения по разным направлениям. Несоответствие измерений выбранной шкале может привести к поломке или даже поражению электрическим током.

Как проверить 220V розетку с помощью мультиметра?

Самые большие приборы в доме, как стиральные и сушильные машины, используют 220v розетки. Поэтому, прежде чем искать проблему не включения в самой машине и начинать ее двигать, сначала стоит проверить саму розетку, к которой подключена ваша машина и убедиться, что она работает правильно. С помощью мультиметра или вольтметра или омметр, вы получите мгновенное чтение состояния вашей розетки. Кроме того, гораздо безопаснее проверить розетку с помощью мультиметра, так как даже одно подключение устройства к сломанной розетке может привести к повреждению. К счастью, тестирование розетки 220v с помощью мультиметра является относительно простым делом.

Что такое мультиметры


Самое главное, что мультиметр измеряет напряжение. Вся другая информация на многометровые дисплеи выводится из этого измерения. Например, мультиметры могут измерить сопротивление, непрерывность, частоту, логическую схему, силу тока и емкости, все от этого одного основного измерения напряжения.

Для того, чтобы получить измерение напряжения, мультиметр использует резистор, который подключен по проводам между считыванием счетчика и электрической цепью, которая проходит испытания. Мультиметр использует эту схему, чтобы исследовать электрическое поле, а затем производит считывание его свойств.

Материалы


 Следующие элементы необходимы для проверки розетки:
  1.    Цифровой или аналоговый мультиметр
  2.     Розетка 220v

Инструкции


С помощью мультиметра, можно быстро проверить вашу розетку и избавить себя от головной боли хотя бы по этому вопросу. С рабочим цифровым или аналоговым мультиметром любой может проверить розетку в считанные секунды.

    1. Найдите автоматический выключатель для вашей розетки 220v на главной панели рубильника, который обычно можно найти в гараже или подсобном помещении, а если вы живете в городской квартире, то это находится в коридоре. Автоматический выключатель 220 вольт будет двухполюсным выключателем, и будет больше, чем другие на панели.
    2. Включите мультиметр. Найдите ручку, поверните на сторону переменного тока, и выберите напряжение, которое ближе всего к тому, что в розетке должно быть (220v в данном случае).
    3. Найдите два тестера-провода и подключите их к мультиметру, сопоставив красный (положительный) в красный вход и черный (отрицательный) в черный. Эти цвета кодировок, как правило, являются универсальными и служат, чтобы легко определить правильные соединения для всех устройств.
    4. После того, как у вас есть подключенные щупы, вставьте их в два входных гнезда розетки. Горячие слоты могут быть идентифицированы, они – два внешних вертикальных входа. После того, как тестовые провода вставлены, вы должны получить немедленное чтение. Напряжение должно быть в пределах от 220 до 240 вольт.
    5. Далее, вы должны проверить нейтральный слот. Нейтральный слот L-образную форму для обоих трех- и четырех направлений горячих точек. Вставьте красный щуп в один горячий слот, а затем черный щуп в нейтральное гнездо. Вы должны получить немедленное чтение между 110 и 120 вольт. Далее следует переместить красный провод к другому горячему слоту, при этом вы должны получить еще немедленное чтение 110-120 вольт.
    6. Следует удалить ваши тестовые провода и выключить мультиметр, а затем подключить шнур прибора к розетке для нормальной работы.

Дополнительные советы


Имейте в виду следующее, как вы проверяете выходы розетки:

    1. Убедитесь, что вы следуете всем инструкциям по технике безопасности при работе с электрическими приборами.
    2. Всегда проверяйте розетки перед подключением нового прибора, чтобы избежать повреждения этого прибора или розетки.
    3. Прочитайте инструкцию к мультиметру и вашему прибору перед использованием любого из них.

Как купить мультиметр


Поиск универсального измерительного прибора, который будет отвечать вашим потребностям является простой задачей. Просто откройте любой интернет-магазин и совершите поиск в любой соответствующей категории, такие, как дом и сад, для конкретного вида тестера, который наилучшим образом будет соответствовать вашим требованиям. Используйте фильтр, чтобы сузить поиск до требуемых качеств и характеристик, какие качества вы хотите, чтобы ваш мультиметр имел, чтобы можно было  сэкономить время.

Вы, также, можете поискать измерительный прибор по бренду.

Как измерить сопротивление мультиметром – что надо знать

Есть немало ситуаций, когда будет полезно знать, как измерить сопротивление мультиметром и есть ли разница, каким устройством это лучше делать. Даже если человек не является заядлым радиолюбителем, то при домашних работах с электрикой часто возникает необходимость как минимум «прозвонить» провода – по сути, убедиться, что сопротивление провода находится в пределах допустимого.

Как мультиметр измеряет сопротивление

Принцип измерения сопротивления основан на законе Ома, который в упрощенном варианте гласит, что сопротивление проводника равно отношению напряжения на этом проводе к силе тока, которая по нему протекает. Формула выглядит как R (сопротивление) = U (напряжение) / I (сила тока). То есть, 1 Ом сопротивления говорит о том, что по проводу протекает ток номиналом в 1 Ампер и напряжением 1 Вольт.

Соответственно, при пропускании заранее измеренного тока с известным напряжением через проводник, можно вычислить его сопротивление. По сути, омметр (прибор, которым измеряют сопротивление) представляет собой источник тока и амперметр, шкала которого проградуирована в Омах.

Какой мультиметр использовать

Измерительные приборы делятся на универсальные (мультиметры) и специализированные, которые предназначены для выполнения одной операции, но проводят ее максимально быстро и точно. В мультиметре омметр является только составляющей частью прибора и его еще надо включить в соответствующий режим. Специализированные устройства, в свою очередь, также требуют некоторых навыков использования – надо знать, как их правильно подключить и интерпретировать полученные данные.

Как пользоваться аналоговым и цифровым мультиметрами – на следующем видео:

Специализированные измерительные приборы

Из закона Ома понятно, что стандартным мультиметром не получится замерить большие сопротивления, так как в качестве источника питания там используются стандартные пальчиковые, либо батарейка типа «Крона» – прибору попросту не хватит мощности.

Если часто возникает необходимость выполнить замер большого сопротивления, к примеру, изоляции, то надо приобретать мегаомметр.

В качестве источника тока он использует динамомашину или мощную батарею с повышающим трансформатором – в зависимости от класса устройства он может генерировать напряжение от 300 до 3000 Вольт.

Отсюда следует вывод, что у задачи, к примеру, как измерить мультиметром сопротивление заземления, не может быть однозначного ответа – в этом случае надо воспользоваться специализированным прибором, предназначенным именно для этой цели. Измерение проводятся по определенным правилам и применение таких устройств это удел специалистов – без профильных знаний получить правильный результат достаточно проблематично. Теоретически можно проверить у заземления сопротивление тестером, но это потребует сборки дополнительной электроцепи, для которой потребуется как минимум мощный трансформатор, наподобие такого, что используется на сварочных аппаратах.

Цифровой и аналоговый мультиметры

Внешне эти устройства легко отличить друг от друга – у цифрового данные выводятся на дисплей цифрами, а у аналогового циферблат проградуирован и на нужное значение указывает стрелка. Соответственно, цифровое устройство проще в использовании, так как сразу показывает готовое значение, а при работе с аналоговым придется еще дополнительно интерпретировать выдаваемые данные.

Дополнительно, при работе с такими устройствами, надо учитывать, что у цифрового мультиметра есть датчик разрядки источника питания – если силы тока батареи недостаточно, то он просто откажется работать.

Аналоговый же в такой ситуации ничего не скажет, а будет просто выдавать неправильные результаты.

В остальном, для бытовых целей подойдет любой мультиметр, на шкале которого указан достаточный предел измерения сопротивления.

Включение мультиметра в режим омметра и выбор пределов измерений

Управление мультиметром производится с помощью круглой поворотной ручки, вокруг которой расчерчена шкала, поделенная на секторы. Друг от друга они отделены линиями или просто надписи на них отличаются цветом. Чтобы включить мультиметр в режим омметра надо повернуть ручку в зону сектора, обозначенного значком «Ω» (омега). Цифры, которыми будет обозначаться режимы работы могут быть подписаны тремя способами:

  • Ω, kΩ – x1, x10, x100, MΩ. Обычно такие обозначения используются на аналоговых устройствах, у которых то, что показывает стрелка еще надо переводить в привычные значения. Если шкала проградуирована, к примеру, от 1 до 10, то при включении каждого из режимов отображаемый результат надо домножать на указанный коэффициент.

  • 200, 2000, 20k, 200k, 2000k. Такая запись применяется на электронных мультиметрах и показывает в каком диапазоне можно измерять сопротивление при установке переключателя в определенную позицию. Приставка «k» обозначает префикс «кило», что в единой системе измерений соответствует цифре 1000. Если выставить мультиметр на 200k и он покажет цифру 186 – это значит, что сопротивление равно 186000 Ом.
  • Ω – Если на корпусе омметра есть только такой значок, значит мультиметр способен автоматически определять диапазон. Циферблат такого устройства обычно может отображать не только цифры, но и буквы, к примеру, 15 kОм или 2 MОм.

У первых двух способов подписи шкалы есть прямая зависимость точности отображения результатов и их погрешности. Если сразу включить максимальный диапазон, то сопротивление порядка 100-200 Ом скорее всего будет показано неправильно.

Щупы прибора надо воткнуть в соответствующие гнезда – черный в «COM», а красный в то, возле которого среди других обозначений есть значок «Ω».

Прозвонка проводов – проверка целостности участка электрической цепи

Прозванивать провода мультиметром можно двумя способами, использование которых зависит от наличия в приборе звукового сигнала. Эта функция, если она есть, на разных приборах может включаться разными положениями переключателя – поэтому надо обращать внимание на значки, что нарисованы на корпусе прибора.

Зуммер показан как точка, справа от которой нарисованы три полукруга, каждый из последующих больший предыдущего. Искать такой значок надо либо отдельно, либо над самой маленькой цифрой из сопротивлений, либо возле значка диода, который отображается как стрелка на линии, острым концом упирающаяся в еще одну, перпендикулярную первой, линию.

Если включить тестер в режим прозвонки, то он будет подавать звуковой сигнал, если сопротивление измеряемого проводника будет меньше 50 Ом. В некоторых приборах это может быть 100 Ом, поэтому если нужна точность, то надо свериться с паспортом устройства.

Наглядно про прозвонку проводов на видео:

Порядок прозвонки прост и интуитивно понятен – установить переключатель напротив значка зуммера и щупами коснуться концов проводника, который надо «прозвонить»:

  • Если провод целый, то мультиметр издаст звуковой сигнал.
  • Если провод целый, но из-за его длины сопротивление больше чем то, при котором срабатывает зуммер, то на дисплее отобразится цифра, показывающая его значение.
  • Если сопротивление значительно больше чем диапазон, на который рассчитан этот режим работы, то на дисплее отобразится единица – значит надо переставить переключатель на другой режим и повторить измерение.
  • Если целостность провода нарушена, то никакой индикации не произойдет.

Если для «прозвонки» проводников используется аналоговый мультиметр без звукового сигнала, то он выставляется на минимальный диапазон измерений – если при прикосновении щупов к проводу стрелка показывает значение стремящееся к нолю, значит провод целый. То же самое касается цифровых приборов без зуммера.

Перед тем, как проверить сопротивление проводников, сначала всегда надо выполнить тест самого устройства – прикоснуться щупами друг к другу. Также надо проверить как прибор реагирует на человеческое тело – у некоторых людей достаточно низкое сопротивление и если прижимать концы провода к щупам руками, то прибор может показать что проводник целый, даже если это не так.

Проведение измерений сопротивления и какие могут возникнуть нюансы

Щупы мультиметра подключаются в те же гнезда и в целом, измерение сопротивления выполняется практически так же, как и прозвонка проводов, но так как проверить при этом надо не просто целостность проводника, то у этого процесса есть некоторые особенности.

  • Выбор границ измерений. Когда измеряемое сопротивление хотя бы примерно известно, то регулятором выставляется ближайшее большее значение (если мультиметр не определяет его автоматически). Если сопротивление точно неизвестно, то стоит начать измерения с самого большого значения, постепенно переключая мультиметр на меньшее.

  • Когда нужна точность, то обязательно надо учитывать погрешности. К примеру, если есть на резисторе указано сопротивлением 1 кОм (1000 Ом), то во-первых надо учитывать допуски для его изготовления, которые составляют 10%. Как итог – реальные цифры могут быть в диапазоне от 900 до 1100 Ом. Во-вторых – если взять тот же резистор и выставить мультиметр на максимальное значение, к примеру 2000 kОм, то прибор может показать единицу, т.е. 1000 Ом. Если после этого перевести переключатель в положение 2 kОм, то вероятнее всего прибор покажет другую – более точную цифру, к примеру, 0,97 или 1,04.
  • Если надо проверить сопротивление детали, которая впаяна в плату, то как минимум один из ее выводов надо выпаивать. В противном случае прибор покажет неправильный результат, так как с высокой долей вероятности параллельно проверяемой детали на схеме есть другие проводники.

Если проверяется элемент с несколькими выводами, то эту деталь надо полностью выпаивать из схемы.

  • Человеческое тело проводит ток и обладает определенным электрическим сопротивлением. Поэтому, как и в случае с впаянными в плату деталями, надо исключить возможность их контакта с посторонними предметами – в данном случае это руки замеряющего. В крайнем случае можно прижимать пальцами одной руки контакт к щупу, но прикасаться другой рукой ко второму категорически недопустимо – результат измерений в таком случае будет заведомо неверным.

  • В ряде случаев надо учитывать переходное сопротивление контактов – даже чистый припой или ножки неиспользованных радиодеталей со временем может покрываться оксидной пленкой, поэтому место контакта желательно хотя бы минимально зачистить или процарапать концом щупа.

Как проверить сопротивление провода наглядно показано на видео:

Как измерять сопротивление мультиметром – итоги

Управление современных цифровых мультиметров, да и большинство аналоговых, сделано максимально удобным для оператора и не требует глубоких познаний. Оно интуитивно понятно даже непрофессионалу без профильного образования – зачастую для освоения и правильного использования прибора достаточно вспомнить школьные уроки физики по построению и проверке электроцепей. Желательно при проведении измерений помнить про перечисленные выше нюансы, ведь они в любом случае «вылезут» в процессе использования мультиметра.

Как подключить провода к мультиметру

Мультиметр — замечательный прибор. Позволяет измерить многие параметры цепей электропитания и радиоэлектронной аппаратуры, проверить исправность элементов электронных схем, найти неисправную свечу зажигания и даже определить температуру.

Разберёмся, как правильно подключать к мультиметру провода для измерений и прозвонки.

Какие бывают провода

В самом простом случае к мультиметру прилагаются два провода. Один с чёрной изоляцией, другой — с красной. Каждый кабель имеет с одной стороны разъём для подключения к прибору, а с другой — щуп.

Щуп — чаще всего это игла, снабжённая изолирующей рукоятью.

Читайте также

Мультиметр для чайников

»

Кроме таких проводов могут быть кабели с крокодильчиками вместо щупов. Бывают также универсальные кабели, к которым можно присоединять щупы разной конфигурации.

Кабель в тканевой оплётке с вилкой на одном конце нужен, чтобы померить температуру. В комплект его кладут тогда, когда сам прибор имеет режим измерения температуры.

к содержанию ↑

Подключаем провода для тока

Даже самый простой мультиметр имеет минимум 4 гнезда для подключения чёрного и красного проводов. Это сделано не с целью запутать неопытного пользователя, а для точной и безопасной работы.

Разбираемся.

Как правило, третьим слева идёт гнездо, обозначенное «Com». Это сокращение не от слова «command», а от слова «common» — общий.

В это гнездо всегда подключается чёрный провод.

Красный же провод в большинстве случаев вставляется в крайнее правое гнездо, обозначенное символами измеряемых единиц — амперов, омов, вольтов, фарад. Так измеряется напряжение, сопротивление, ёмкость, ток.

Чтобы измерить ток ниже 20 А, есть ещё один или два кабельных ввода, в которые можно включить красный провод.

В слаботочных системах включение дополнительной нагрузки в виде мультиметра может вызвать выход из строя элементов. Поэтому мультиметр имеет предохранитель. В случае достижения силой тока значения, указанного на корпусе для второго слева гнезда, предохранитель сработает. Обычно это 200 мА. Этого разъёма может и не быть, смотрим внимательно.

Крайний левый порт предохранителя не имеет и предназначен только для измерения силы тока — это важно. На корпусе прибора написано, на какое время его можно включать. При подключении красного провода в гнездо «20 A unfused» селектор мультиметра должен обязательно быть в секторе измерения силы тока и никак иначе. Если измерить, допустим, напряжение в бытовой сети при таком подключении — будет авария, в крайнем случае выбьет предохранитель.

Разница в том, что напряжение, сопротивление и ёмкость измеряются при последовательном включении мультиметра в цепь. А сила тока — при параллельном.

к содержанию ↑

Подключаем провод для определения температуры

Вилка температурного провода имеет маркировку выводов символами плюса и минуса. Разъём на корпусе мультиметра также снабжён обозначениями полярности. Вставляем вилку в разъём так: плюс к плюсу, минус — к минусу.

Редакция призывает перед использованием любых приборов читать инструкцию и соблюдать меры безопасности.

Берегите себя.

Как пользоваться мультиметром

Добавлено в избранное Любимый 59

Введение

Итак … как пользоваться мультиметром? Из этого туториала Вы узнаете, как использовать цифровой мультиметр (DMM), незаменимый инструмент, который можно использовать для диагностики цепей, изучения электронных устройств других людей и даже тестирования батареи. Отсюда и название «мульти» – «метр» (множественное измерение).

Основные параметры, которые мы измеряем, – это напряжение и ток.Мультиметр также отлично подходит для некоторых базовых проверок работоспособности и устранения неполадок. Ваша схема не работает? Переключатель работает? Поставь на него счетчик! Мультиметр – ваша первая защита при поиске и устранении неисправностей в системе. В этом руководстве мы рассмотрим измерение напряжения, тока, сопротивления и целостности цепи.


Рекомендуемая литература

Эти концепции могут быть полезны в этом руководстве:

Мы будем использовать SparkFun VC830L на протяжении всего руководства, но эти методы должны применяться к большинству мультиметров.

Цифровой мультиметр – базовый

В наличии TOL-12966

Цифровой мультиметр (DMM) – незаменимый инструмент в арсенале каждого энтузиаста электроники. Цифровой мультиметр SparkFun, h…

21 год

Видео

Ищете мультиметр, который подходит именно вам?

Мы вас прикрыли!

Цифровой мультиметр – базовый

В наличии TOL-12966

Цифровой мультиметр (DMM) – незаменимый инструмент в арсенале каждого энтузиаста электроники.Цифровой мультиметр SparkFun, h…

21 год

Умный тестер SMD

Распродано TOL-10829

Этот интеллектуальный тестер SMD представляет собой по сути пару мультиметрового пинцета. Это позволяет устранять неисправности в цепях с малым SMD p…

. 1

Детали мультиметра

Мультиметр состоит из трех частей:

  • Дисплей
  • Ручка выбора
  • Порты

Дисплей обычно имеет четыре цифры и возможность отображения отрицательного знака.Некоторые мультиметры имеют дисплеи с подсветкой для лучшего обзора в условиях низкой освещенности.

Ручка выбора позволяет пользователю настроить мультиметр на считывание различных значений, таких как ток в миллиамперах (мА), напряжение (В) и сопротивление (& Ом;).

Два датчика вставляются в два порта на передней панели устройства. COM означает «общий» и почти всегда подключается к заземлению или «-» цепи. Зонд COM обычно черный, но нет никакой разницы между красным и черным зондом, кроме цвета. 10A – специальный порт, используемый при измерении больших токов (более 200 мА). мАВΩ – это порт, к которому обычно подключается красный зонд. Этот порт позволяет измерять ток (до 200 мА), напряжение (В) и сопротивление (& Ом;). Щупы имеют разъем типа банан на конце, который подключается к мультиметру. С этим измерителем будет работать любой зонд с банановой пробкой. Это позволяет использовать различные типы датчиков.

Использование мультиметра для проверки напряжения LiPo батареи.


Типы датчиков

Для мультиметров доступно множество различных типов щупов. Вот несколько наших любимых:

  • Зажимы типа «банан» для «аллигатора»: это отличные кабели для подключения к большим проводам или контактам на макетной плате. Подходит для проведения долгосрочных тестов, когда вам не нужно удерживать зонды на месте, пока вы манипулируете цепью.
  • Banana to IC Hook: крючки IC хорошо работают с меньшими ИС и ножками ИС.
  • Банан для пинцета: Пинцет удобен, если вам нужно протестировать компоненты SMD.
  • Банан для тестирования датчиков: если вы когда-нибудь сломаете датчик, их будет дешево заменить!

Кабели с крючками от банана до IC

В наличии CAB-00506

Это различные кабели с выводами для подключения к мультиметрам, источникам питания, осциллографам, генераторам функций и т. Д.Кабели…

7

Кабель от банана к аллигатору

В наличии CAB-00509

Это различные кабели с выводами для подключения к мультиметрам, источникам питания, осциллографам, генераторам функций и т. Д.Кабели…

2

Измерение напряжения

Для начала, измеряем напряжение на батарее AA: Подключите черный щуп к COM , а красный щуп к мАВОм . Установите мультиметр на «2V» в диапазоне постоянного тока. Практически вся портативная электроника использует постоянный ток), а не переменный ток.Подключите черный щуп к заземлению аккумулятора или к «-», а красный щуп к питанию или к «+». Слегка прижмите щупы к положительной и отрицательной клеммам батареи AA. Если у вас новая батарея, вы должны увидеть на дисплее около 1,5 В (эта батарея совершенно новая, поэтому ее напряжение немного выше 1,5 В).

Если вы измеряете напряжение постоянного тока (например, аккумулятор или датчик, подключенный к Arduino), вы хотите установить ручку там, где V имеет прямую линию.Напряжение переменного тока (например, выходящее из стены) может быть опасным, поэтому нам редко нужно использовать настройку напряжения переменного тока (V с волнистой линией рядом с ним). Если вы возитесь с переменным током, мы рекомендуем вам приобрести бесконтактный тестер, а не использовать цифровой мультиметр.

Используйте V с прямой линией для измерения напряжения постоянного тока

Используйте V с волнистой линией для измерения напряжения переменного тока

Что произойдет, если поменять местами красный и черный щупы? Показания мультиметра просто отрицательные.Ничего страшного не происходит! Мультиметр измеряет напряжение относительно общего щупа. Какое напряжение на «+» батареи по сравнению с общим или отрицательным контактом? 1,5 В. Если мы переключаем датчики, мы определяем «+» как общую или нулевую точку. Какое напряжение на “-” батареи по сравнению с нашим новым нулем? -1,5 В!

Теперь давайте построим простую схему, чтобы продемонстрировать, как измерять напряжение в реальных условиях. Схема представляет собой просто 1 кОм; и синий сверхяркий светодиод с питанием от модуля питания SparkFun Breadboard.Для начала давайте убедимся, что схема, с которой вы работаете, правильно запитана. Если ваш проект должен быть на 5 В, но меньше 4,5 В или больше 5,5 В, это быстро даст вам указание на то, что что-то не так, и вам может потребоваться проверить ваши силовые соединения или проводку вашей цепи.

Измерение напряжения на стержне источника питания.

Установите ручку в положение «20V» в диапазоне постоянного тока (рядом с диапазоном напряжения постоянного тока отображается буква V с прямой линией).Мультиметры обычно не поддерживают автоматический выбор диапазона. Вы должны установить мультиметр на диапазон, который он может измерять. Например, 2V измеряет напряжения от до 2 вольт , а 20V измеряет напряжения от до 20 вольт . Поэтому, если вы измеряете аккумулятор на 12 В, используйте настройку 20 В. Система 5В? Используйте настройку 20 В. Если вы установите его неправильно, вы, вероятно, увидите, что экран счетчика изменился, а затем прочитал «1».

С некоторой силой (представьте, что воткнули вилку в кусок жареного мяса) надавите зондами на два открытых куска металла.Один зонд должен контактировать с GND-соединением. Один зонд для подключения VCC или 5 В.

Мы также можем протестировать различные части схемы. Эта практика называется узловым анализом и является основным строительным блоком в анализе схем. Измеряя напряжение в цепи, мы можем увидеть, сколько напряжения требуется каждому компоненту. Давайте сначала измерим всю схему. Измеряя, откуда напряжение поступает на резистор, а затем на землю светодиода, мы должны увидеть полное напряжение цепи, которое, как ожидается, будет около 5 В.

Затем мы можем увидеть, какое напряжение потребляет светодиод. Это то, что называется падением напряжения на светодиодах. Если сейчас это не имеет смысла, не бойтесь. Это позволит вам больше исследовать мир электроники. Важно отметить, что можно измерять различные части схемы для анализа схемы в целом.

Этот светодиод использует 2,66 В доступного источника питания 5 В. Это ниже, чем прямое напряжение, указанное в таблице данных, из-за того, что схема имеет только небольшой ток, проходящий через нее, но об этом чуть позже.

Перегрузка

Что произойдет, если вы выберете значение напряжения, слишком низкое для напряжения, которое вы пытаетесь измерить? Ничего плохого. Счетчик просто отобразит 1. Это счетчик пытается сказать вам, что он перегружен или находится вне диапазона. Все, что вы пытаетесь прочитать, слишком много для этой конкретной обстановки. Попробуйте установить ручку мультиметра на более высокое значение.

Показание 5 В в этой цепи слишком много для настройки 2 В на мультиметре.

Ручка выбора

Почему ручка счетчика показывает 20 В, а не 10 В? Если вы хотите измерить напряжение менее 20 В, выберите настройку 20 В. Это позволит вам читать от 2,00 до 19,99 .

Первая цифра на многих мультиметрах может отображать только «1», поэтому диапазоны ограничены 1 9,99 вместо 9 9,99. Следовательно, максимальный диапазон 20 В вместо максимального диапазона 99 В.

Предупреждение! В общем, придерживайтесь цепей постоянного тока (настройки мультиметра с прямыми линиями, а не кривыми линиями).Большинство мультиметров могут измерять системы переменного тока (переменного тока), но цепи переменного тока могут быть опасными. Настенная розетка с переменным током или «сетевым напряжением» – это то, что может вас здорово вылечить. ОЧЕНЬ бережно относитесь к AC. Если вам нужно проверить, включена ли розетка, используйте тестер переменного тока. На самом деле, нам нужно измерить переменный ток только тогда, когда у нас есть розетка, которая ведет себя странно (действительно ли она на 110 В?), Или если мы пытаемся управлять нагревателем (например, горячей плитой). Не торопитесь и дважды проверьте все, прежде чем проверять цепь переменного тока.

Измерение сопротивления

Нормальные резисторы имеют цветовую маркировку. Если вы не знаете, что они означают, ничего страшного! Существует множество простых в использовании онлайн-калькуляторов. Однако, если вы когда-нибудь окажетесь без доступа в Интернет, мультиметр очень удобен для измерения сопротивления.

Выберите случайный резистор и установите на мультиметре значение 20 кОм. Затем прижмите щупы к ножкам резистора с таким же усилием, как при нажатии клавиши на клавиатуре.

Измеритель покажет одно из трех значений: 0,00 , 1 или фактическое значение сопротивления .

  • В этом случае измеритель показывает 0,97, что означает, что этот резистор имеет значение 970 Ом или около 1 кОм (помните, что вы находитесь в режиме 20 кОм или 20000 Ом, поэтому вам нужно переместить десятичный знак на три разряда вправо или 970 Ом. ).

  • Если мультиметр показывает 1 или отображает OL , значит, он перегружен. Вам нужно будет попробовать более высокий режим, такой как режим 200 кОм или режим 2 МОм (мегаом).В этом нет ничего страшного, это просто означает, что необходимо отрегулировать ручку диапазона.

  • Если мультиметр показывает 0,00 или почти ноль, то вам нужно понизить режим до 2 кОм или 200 Ом .

Помните, что многие резисторы имеют допуск 5%. Это означает, что цветовой код может указывать на 10 000 Ом (10 кОм), но из-за несоответствий в производственном процессе резистор 10 кОм может быть от 9,5 кОм или до 10.5кОм. Не волнуйтесь, он отлично подойдет как подтягивающий или общий резистор.

Давайте опустим измеритель до следующего минимального значения, 2 кОм. Что просходит?

Не так много изменилось. Поскольку этот резистор (1 кОм) меньше 2 кОм, он все равно отображается на дисплее. Однако вы заметите, что после десятичной запятой есть еще одна цифра, что дает нам немного более высокое разрешение при чтении. А как насчет следующего минимального значения?

Теперь, так как 1k & ohm; больше 200 Ом, мы достигли максимального значения счетчика, и он сообщает вам, что он перегружен и вам нужно попробовать установить более высокое значение.

Как показывает опыт, резистор менее 1 Ом можно встретить редко. Помните, что измерение сопротивления не идеально. Температура может сильно повлиять на показания. Кроме того, измерение сопротивления устройства, когда оно физически установлено в цепи, может быть очень сложной задачей. Окружающие компоненты на печатной плате могут сильно повлиять на показания.


Измерение тока

Ток считывания – одно из самых сложных и информативных показаний в мире встроенной электроники.Это сложно, потому что вам нужно последовательно измерять ток. Если напряжение измеряется путем подключения VCC и GND (параллельно), для измерения тока необходимо физически прервать прохождение тока и подключить измеритель к сети. Чтобы продемонстрировать это, мы будем использовать ту же схему, что и в секции измерения напряжения.

Первое, что нам понадобится, это лишний кусок провода. Как уже упоминалось, нам нужно физически прервать цепь, чтобы измерить ток. Другими словами, вытащите провод VCC, идущий к резистору, добавьте провод к тому месту, где этот провод был подключен, а затем проверьте от вывода питания на блоке питания до резистора.Это эффективно “обрывает” питание схемы. Затем мы вставляем мультиметр в линию, чтобы он мог измерять ток, когда он «течет» через мультиметр в макетную плату.

Для этих картинок мы обманули и использовали зажимы из крокодиловой кожи. При измерении тока часто полезно наблюдать за тем, что ваша система делает с течением времени, в течение нескольких секунд или минут. Хотя вам, возможно, захочется встать и поднести датчики к системе, иногда легче освободить руки. Эти щупы с зажимом типа «крокодил» могут пригодиться.Обратите внимание, что почти все мультиметры имеют разъемы одинакового размера (они называются «банановыми вилками»), поэтому, если вы в затруднительном положении, вы можете использовать щупы вашего друга.

Теперь, когда мультиметр подключен, мы можем установить шкалу в правильное положение и измерить ток. Измерение тока работает так же, как напряжение и сопротивление – вы должны получить правильный диапазон. Установите мультиметр на 200 мА и работайте оттуда. Потребление тока для многих макетных проектов обычно составляет менее 200 мА. Убедитесь, что красный зонд вставлен в порт с предохранителем на 200 мА.На нашем любимом мультиметре отверстие 200 мА – это тот же порт / отверстие, что и показания напряжения и сопротивления (порт обозначен как мАВΩ ). Это означает, что вы можете держать красный зонд в том же порту для измерения тока, напряжения или сопротивления. Однако, если вы подозреваете, что ваша схема будет использовать около 200 мА или более, переключите зонд на сторону 10 А. на всякий случай. Перегрузка по току может привести к сгоранию предохранителя, а не просто к отображению перегрузки. Подробнее об этом чуть позже.

Эта цепь потребляла только 1.8 мА во время измерения, небольшой ток. Среднее значение было ближе к 2,1 мА.

Поймите, что мультиметр действует как кусок провода – вы замкнули цепь, и она включится. Это важно, потому что с течением времени светодиод, микроконтроллер, датчик или любое другое измеряемое устройство может изменить свое энергопотребление (например, включение светодиода может привести к увеличению на 20 мА на секунду, а затем к снижению на секунду при включении. выключенный).На дисплее мультиметра вы должны увидеть мгновенное значение тока. Все мультиметры снимают показания с течением времени, а затем выдают среднее значение , поэтому ожидайте, что показания будут колебаться. В целом, более дешевые счетчики будут в среднем более жестко и медленнее реагировать, поэтому относитесь к каждому показанию с долей скептицизма. Мысленно возьмите средний диапазон, например, от 7 до 8 мА при нормальных условиях 5 В (а не 7,48 мА).

Как и при других измерениях, при измерении тока цвет щупов не имеет значения.Что произойдет, если мы поменяем зонды? Ничего страшного не происходит! Это просто приводит к тому, что текущее показание становится отрицательным:

.

Ток все еще течет через систему, вы только что изменили свою точку зрения, и теперь счетчик показывает отрицательное значение.

Помните! Когда вы закончите использовать измеритель, всегда возвращайте измеритель для считывания напряжения (верните щупы в порт напряжения, настройте измеритель на считывание диапазона постоянного напряжения, если необходимо). Обычно берут измеритель и начинают быстро измерять напряжение между двумя контактами.Если вы оставили свой счетчик в режиме «тока», вы не увидите напряжение на дисплее. Вместо этого вы увидите «0,000», указывающее на отсутствие тока между VCC и GND. В течение этой доли секунды вы подключите VCC к GND через ваш измеритель, и предохранитель 200 мА перегорит = нехорошо. Поэтому, прежде чем положить глюкометр на ночь, не забудьте оставить глюкометр в хорошем состоянии.

Первые несколько раз измерить ток может быть непросто. Не волнуйтесь, если вы перегорите предохранитель – мы делали это десятки раз! В следующем разделе мы покажем вам, как заменить предохранитель.


Непрерывность

Тестирование непрерывности – это проверка сопротивления между двумя точками. Если сопротивление очень низкое (менее нескольких Ом), две точки соединяются электрически, и издается звуковой сигнал. Если сопротивление превышает несколько Ом, значит, цепь разомкнута и звуковой сигнал не издается. Этот тест помогает убедиться, что соединения выполнены правильно между двумя точками. Этот тест также помогает нам определить, подключены ли две точки, которых не должно быть.

Непрерывность, возможно, самая важная функция для гуру встраиваемого оборудования. Эта функция позволяет нам проверять проводимость материалов и отслеживать, где были выполнены или не выполнены электрические соединения.

Установите мультиметр в режим «Непрерывность». Он может отличаться в зависимости от цифрового мультиметра, но ищите символ диода с распространяющимися волнами вокруг него (например, звук, исходящий из динамика).

Мультиметр установлен в режим проверки целостности цепи.

Теперь соедините щупы вместе.Мультиметр должен издать звуковой сигнал (Примечание: не все мультиметры имеют настройку непрерывности, но большинство должно). Это показывает, что очень небольшое количество тока может течь без сопротивления (или, по крайней мере, с очень маленьким сопротивлением) между датчиками.

Предупреждение! В общем, выключите систему перед проверкой целостности цепи.

На макетной плате, на которую подается питание , а не , используйте щупы, чтобы проткнуть два отдельных контакта заземления. Вы должны услышать тональный сигнал, указывающий, что они подключены.Подключите пробники от контакта VCC на микроконтроллере к VCC на источнике питания. Он должен издать звуковой сигнал, указывающий, что питание свободно течет от вывода VCC к микроконтроллеру. Если он не издает тонального сигнала, вы можете начать следовать по маршруту, по которому проходит медный провод, и определять, есть ли обрывы в линии, проводе, макете или печатной плате.

Continuity – отличный способ проверить, соприкасаются ли два контакта SMD. Если ваши глаза не видят этого, мультиметр обычно является отличным вторым ресурсом для тестирования.

Когда система не работает, непрерывность – еще одна вещь, которая помогает устранить неполадки в системе.Вот шаги, которые необходимо предпринять:

  1. Если система включена, внимательно проверьте VCC и GND с настройкой напряжения, чтобы убедиться, что напряжение соответствует уровню. Если система 5 В работает при 4,2 В, внимательно проверьте регулятор, он может быть очень горячим, что указывает на то, что система потребляет слишком большой ток.
  2. Выключите систему и проверьте целостность цепи между VCC и GND. Если есть непрерывность (если вы слышите звуковой сигнал), значит, у вас где-то короткое замыкание.
  3. Выключите систему.Убедитесь, что VCC и GND правильно подключены к контактам микроконтроллера и других устройств. Система может быть включена, но отдельные микросхемы могут быть подключены неправильно.
  4. Предположим, вы можете запустить микроконтроллер, отложить мультиметр в сторону и перейти к последовательной отладке или использовать логический анализатор для проверки цифровых сигналов.

Обрыв цепи и большие конденсаторы: При обычном поиске неисправностей. вы будете проверять целостность цепи между землей и шиной VCC.Это хорошая проверка работоспособности перед включением прототипа, чтобы убедиться, что в системе питания нет короткого замыкания. Но не удивляйтесь, если вы услышите короткий звуковой сигнал! при зондировании. Это связано с тем, что в системе питания часто присутствует значительная емкость. Мультиметр ищет очень низкое сопротивление, чтобы увидеть, подключены ли две точки. Конденсаторы будут действовать как короткое замыкание в течение доли секунды, пока не заполнятся энергией, а затем будут действовать как открытое соединение. Поэтому вы услышите короткий звуковой сигнал, а затем ничего.Ничего страшного, просто шапки заряжаются.


Замена предохранителя

Одна из наиболее распространенных ошибок нового мультиметра – это измерение тока на макетной плате путем измерения от VCC до GND (плохо!). Это немедленно приведет к короткому замыканию питания на землю через мультиметр, что приведет к потере питания макетной платы. Когда ток проходит через мультиметр, внутренний предохранитель нагревается, а затем перегорает, когда через него протекает ток 200 мА. Это произойдет за доли секунды и без каких-либо реальных звуковых или физических признаков того, что что-то не так.

Вау, это было здорово. Что теперь? Во-первых, помните, что измерение тока выполняется последовательно (прервите линию VCC на макетную плату или микроконтроллер, чтобы измерить ток). Если вы попытаетесь измерить ток с помощью перегоревшего предохранителя, вы, вероятно, заметите, что измеритель показывает «0,00» и что система не включается, как должна, когда вы присоединяете мультиметр. Это связано с тем, что внутренний предохранитель сломан и действует как обрыв провода или обрыв. Не волнуйтесь, это происходит постоянно, и его устранение стоит около 1 доллара.

Чтобы заменить предохранитель, возьмите удобную мини-отвертку и начните выкручивать винты. Цифровой мультиметр SparkFun довольно легко разобрать. Начните со снятия пластины аккумулятора и аккумулятора.

Затем удалите два винта, скрывающиеся за пластиной аккумулятора.

Слегка приподнимите переднюю часть мультиметра.

Теперь обратите внимание на крючки на нижнем крае лица. Вам нужно будет сдвинуть лицо в сторону с небольшим усилием, чтобы освободить эти крючки.

После того, как лицевая часть отцеплена, она должна легко выйти. Теперь вы можете заглянуть внутрь мультиметра!

Осторожно поднимите предохранитель, и он выскочит.

Убедитесь, что заменил правильный предохранитель на правильный тип . Другими словами, замените предохранитель на 200 мА на предохранитель на 200 мА.

Предупреждение! ЗАПРЕЩАЕТСЯ класть предохранитель на 10 А туда, где должен находиться предохранитель на 200 мА. Размещение предохранителей может не совпадать с размещением портов зонда.Прочтите металлический колпачок на обоих концах предохранителя, чтобы дважды проверить, какой именно.

Компоненты и дорожки на печатной плате внутри мультиметра рассчитаны на разные величины тока. Вы повредите и, возможно, испортите свой мультиметр, если случайно пропустите 5А через порт 200 мА.

Бывают случаи, когда вам нужно измерить сильноточные устройства, такие как двигатель или нагревательный элемент. Вы видите два места для размещения красного щупа на передней панели мультиметра? 10A слева и мАВΩ справа? Если вы попытаетесь измерить ток более 200 мА на порте мАВΩ , вы рискуете перегореть предохранитель.Но если вы используете порт 10A для измерения тока, вы значительно снизите риск перегорания предохранителя. Компромисс – чувствительность. Как мы уже говорили выше, используя порт 10A и настройку ручки, вы сможете читать только до 0,01A или 10 мА. Большинство моих систем используют более 10 мА, поэтому настройка и порт 10 А работают достаточно хорошо. Если вы пытаетесь измерить очень низкую мощность (микро- или наноампер), порт 200 мА с 2 мА, 200 мкА или 20 мкА может быть тем, что вам нужно.

Помните: Если ваша система может использовать более 100 мА, вам следует начать с красного зонда, подключенного к порту 10A и установки ручки 10A .

С цифровыми мультиметрами стоимостью менее 50 долларов измерения, которые вы, вероятно, будете проводить, являются просто результатами поиска неисправностей, а не результатами научных экспериментов. Если вам действительно нужно увидеть, как ИС использует ток или напряжение с течением времени, используйте стенд Agilent или другой высококачественный стенд. Эти устройства имеют более высокую точность и предлагают широкий спектр необычных функций (некоторые из них включают Тетрис!). Банни Хуанг, разработчик оборудования Chumby, использует высокоточные показания тока для устранения неисправностей плат во время заключительных процедур тестирования Chumby.Посмотрев на потребление тока разными платами, которые вышли из строя (например, данная неисправная плата потребляет 210 мА больше обычного), он мог определить, что не так с платой (когда ОЗУ выходит из строя, она обычно использует 210 мА больше обычного). Выявление возможных неисправностей значительно упрощает переделку и ремонт плат.


Что делает хороший мультиметр?

У каждого свои предпочтения, но в целом предпочтительны мультиметры с непрерывностью измерения.Все остальные функции – это просто вишенка на торте.

Существуют причудливые мультиметры, которые автоматически устанавливают диапазон на , что означает, что они автоматически изменяют свой внутренний диапазон, пытаясь найти правильное напряжение, сопротивление или ток предмета, в который вы ткнете. Автоматический выбор диапазона может быть очень полезным, если вы знаете, как его использовать. Вообще говоря, мультиметры с автоматическим выбором диапазона более качественные и обычно имеют больше функций. Так что если вам дадут мультиметр с автодиапазоном, используйте его! Просто знайте, как перевести его в ручной режим.Напряжение или ток в цепи могут колебаться довольно быстро. В некоторых системах ток или напряжение настолько непостоянны, что автоматический выбор диапазона не может сравняться с этим.

ЖК-дисплей с задней подсветкой – это необычно, но когда вы в последний раз измеряли свою схему в темноте? Обычно мы избегаем страшных лесов и ситуаций, которые требуют от нас тестирования оборудования посреди ночи, но некоторые люди могут захотеть или нуждаться в мультиметре, удобном для темноты.

Хороший щелчок на селекторе диапазона на самом деле является большим плюсом в нашей книге.Мягкая ручка обычно указывает на некачественный счетчик.

Достойные пробники – это плюс. Со временем провода будут ломаться в точке изгиба. Мы видели, как провода полностью выходят из зондов – и это всегда в тот момент, когда зонды должны работать! Если вы сломаете зонд, его будет достаточно дешево заменить.

Автоотключение – отличная функция, которая редко встречается на более дешевых мультиметрах. Это функция, которая может принести пользу как новичкам, так и опытным пользователям, поскольку легко забыть выключить глюкометр в 2 часа ночи.Цифровой мультиметр SparkFun не имеет этой функции, но, к счастью, он очень маломощный. Мы оставили мультиметр на два дня, прежде чем батарея на 9 В начала разряжаться. Тем не менее, не забудьте выключить глюкометр!

Теперь вы готовы использовать цифровой мультиметр для измерения окружающего мира. Не стесняйтесь использовать его, чтобы ответить на многие вопросы. Я считаю, что мой светодиод выдает 20 мА, правда? Какое напряжение у лимона? Стакан из воды токопроводящий? Можно ли заменить эти провода алюминиевой фольгой? Цифровой мультиметр ответит на эти и многие другие вопросы об электронике.


Покупка мультиметра

Цифровой мультиметр – незаменимый инструмент в арсенале каждого энтузиаста электроники. Вот несколько мультиметров и наборов с мультиметрами, которые подойдут как для начинающих, так и для опытных любителей.

Наши рекомендации:

Цифровой мультиметр – базовый

В наличии TOL-12966

Цифровой мультиметр (DMM) – незаменимый инструмент в арсенале каждого энтузиаста электроники.Цифровой мультиметр SparkFun, h…

21 год

Мушиметр

На пенсии ТОЛ-13843

Mooshimeter – это мультиметр для тестирования многоканальных цепей, который использует ваш смартфон или планшет через Bluetooth 4.0, как…

14 Пенсионер Нажмите, чтобы просмотреть дополнительные параметры мультиметра

Ресурсы и дальнейшее развитие

Теперь, когда вы знаете основы использования цифрового мультиметра, ознакомьтесь с этими руководствами, чтобы использовать свой новый навык:

Или ознакомьтесь с некоторыми из этих связанных сообщений в блогах.

Как использовать цифровой мультиметр

Цифровой мультиметр – незаменимый инструмент для тестирования, диагностики и устранения неисправностей электрических цепей, компонентов и устройств. Первый цифровой мультиметр был представлен в конце 1970-х годов и оказался намного более точным и надежным, чем старые аналоговые стрелочные измерители. Он используется в основном для измерения напряжения (вольт), тока (ампер) и сопротивления (ом). Но это только начало того, на что способен этот удивительно полезный инструмент.

🔨 Вы любите крутые сборки. И мы тоже. Давайте вместе сделаем крутые штуки.

Вот пять вариантов использования цифрового мультиметра. Примечание. Эти инструкции применимы к большинству мультиметров. Однако точные процедуры и способ отображения на экране могут немного отличаться в зависимости от характеристик и функций вашего конкретного устройства.


Лучшие мультиметры

EX470 Мультиметр и инфракрасный термометр

Компактный мультиметр Fluke 115

Fluke 214 долларов.99

$ 180.00 (16% скидка)

Электрический тестер Fluke T5600

Fluke 134,99 доллара США

$ 118.20 (12% скидка)

Цифровые клещи CL380

💡Предупреждение: работа с электричеством и электрическими компонентами может быть потенциально опасной. При проведении электрических измерений необходимо соблюдать особые меры безопасности.Перед использованием цифрового мультиметра обязательно прочтите и полностью усвойте инструкции и предупреждения, содержащиеся в руководстве пользователя.

Прежде чем погрузиться в подробности использования вашего нового мультиметра, прочтите также вводные статьи Fluke по мультиметрам. Они подробно расскажут, что такое мультиметр, и обо всем, что он может делать, и продолжат читать, чтобы получить несколько советов от наших любимых электриков.

Тестирование аккумуляторов Свежая батарея будет производить напряжение немного больше номинального (для этой батареи 1.5 вольт). Обратите внимание, что этот счетчик имеет две отдельные настройки: одну для вольт переменного тока и другую для постоянного тока

вольт. Тревор Рааб

Начиная с самого простого, самого простого теста, используйте режим напряжения на вашем измерителе, чтобы проверить выход батареи. Сначала подключите черный щуп измерителя к разъему с маркировкой – COM (общий). Вставьте красный щуп в гнездо с надписью Volts или + V (рядом с V вы также можете увидеть символ, который выглядит как перевернутая подкова, мы вернемся к этому через минуту).Большинство современных измерителей делают эту установку почти надежной, поскольку также имеют цветовую маркировку разъемов. Черный общий щуп входит в черный разъем; красный зонд входит в красное гнездо. Теперь поверните поворотный переключатель (циферблат) в положение «Вольт постоянного тока»; потому что батареи питают постоянный ток (DC), а не переменный ток (AC).

Удерживайте кончик красного щупа напротив положительной (+) внешней клеммы аккумулятора, а черный щуп – к отрицательной (-) внутренней клемме. Напряжение аккумулятора будет отображаться на экране дисплея измерителя.Например, полностью заряженная батарея AA должна показывать не менее 1,5 вольт. И вы можете использовать свой мультиметр для проверки практически любых батарей, от AAA до автомобильных аккумуляторов.

Обратите внимание, что вышеупомянутый метод проверяет только напряжение, а не способность батареи подавать ток под нагрузкой. Тест дает вам приблизительное представление о том, исправна ли батарея, разрядилась или ее нужно зарядить.

Проверка электрических розеток Показания напряжения в розетке в современном доме обычно варьируются от 110 вольт до чуть более 120 вольт.Соблюдайте особую осторожность из-за возможности поражения электрическим током при выполнении этого теста.

Тревор Рааб

Вот как определить, обеспечивают ли розетки в вашем доме правильное напряжение, которое в большинстве современных домов составляет 120 вольт. Подключите черный щуп к черному разъему COM измерителя, а красный щуп – к красному разъему Volts. Затем поверните поворотный переключатель в положение Volts AC (Vac), что также обозначено волнистой линией на циферблате.

Этот контент импортирован из {embed-name}.Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

Вставьте кончик красного зонда в более короткий (горячий) из двух вертикальных пазов на выходе. Вставьте черный щуп в более длинный паз (нейтраль). Проверьте показания на экране глюкометра. Правильно работающая розетка должна выдавать от 110 до 120 вольт. Затем извлеките черный датчик из розетки – оставьте красный датчик на месте – и вставьте черный датчик в небольшое закругленное отверстие (заземление) под двумя прорезями.Показания должны остаться прежними. Если это не так, розетка неправильно подключена или, возможно, отсутствует заземление; вызвать электрика.

Тестирование настенного выключателя

Неисправный потолочный светильник? Вот как определить, связана ли проблема с переключателем. Сначала выключите питание переключателя, снимите крышку и открутите переключатель от проводов. Перед отключением проводов пометьте их или сделайте снимок с помощью телефона, чтобы убедиться, что вы правильно их подключили.Ослабьте винты клемм переключателя, отсоедините от них провода и снимите переключатель.

Поверните шкалу измерителя в положение «Ом». Установите диапазон сопротивления на X1. Пропустите этот шаг, если у вашего измерителя есть автоматический выбор диапазона (вы можете сказать, что у вас есть измеритель с автоматическим переключением диапазона, если повернете диск в положение Volts AC (Vac), на экране появится слово «auto»). Подключите черный щуп к разъему COM, а красный щуп – к красному разъему V.

Для проверки однополюсного выключателя (простейшего типа; имеет два латунных винта и один зеленый винт).Установите переключатель в положение «Выкл.». Теперь прикоснитесь щупами измерителя к латунным винтовым клеммам на боковой стороне переключателя – не имеет значения, какой щуп к какому винту прикасается.

При выключенном переключателе вы должны получить показания O.L (вы также можете получить другие показания, например, 99999 или такой символ, как I или даже этот: L). Это означает перегрузку или превышение лимита; сопротивление настолько велико, что его невозможно измерить. Сначала это кажется бессмысленным (можно подумать, что измеритель покажет нулевое сопротивление), но измеритель сообщает вам, что, когда внутренние контакты не соприкасаются внутри переключателя, сопротивление на разомкнутых контактах настолько велико, что счетчик не может это прочитать.Теперь переведите переключатель в положение «Вкл.», И на измерителе должно быть показание менее одного Ом. В противном случае переключатель неисправен и его необходимо заменить.

Еще один простой тест – повернуть шкалу измерителя в положение для непрерывности. Это означает непрерывный электрический путь. Символ непрерывности на циферблате измерителя представляет собой клиновидную форму, обозначающую шумовые волны, исходящие от точки. Подключите измеритель к контактам переключателя и поверните переключатель вверх и вниз. Переключатель исправен, если измеритель издает звуковой сигнал при включенном переключателе.Переключатель неисправен, если измеритель не подает звуковой сигнал, когда переключатель установлен в положение «Вкл».

Тестирование удлинителей Обратите внимание на чтение O.L. на циферблате. Это не показание при нулевом сопротивлении. Когда один измерительный щуп касается заземляющего вывода, а другой – намеренно касается пластика, измерительный прибор описывает состояние, при котором сопротивление настолько велико, что он не может его прочитать. Обратитесь к руководству по эксплуатации вашего измерителя, чтобы узнать, что он будет отображать, когда показание выходит за пределы, за предел или за бесконечное сопротивление.

Тревор Рааб

Разумно использовать глюкометр для проверки старых удлинителей, потому что поврежденные шнуры могут поражать вас током или вызвать возгорание. Для начала отсоедините удлинитель от стены и поверните шкалу измерителя в положение Ом.

Чтобы проверить заземление шнура, вставьте красный щуп в небольшое отверстие на охватывающем конце шнура. Затем прикоснитесь черным щупом к круглому (заземленному) выступу, выходящему из охватываемого конца. Непрерывная цепь, измеренная с этих двух концов, будет иметь сопротивление.8 Ом или даже меньше. Теперь прикоснитесь красным щупом к каждому из плоских штырей на охватываемом конце, чтобы обеспечить показание O.L. При таком анализе шнура должна быть обрыв цепи; между проводом, соединяющим заземляющий контакт, и любым из двух других проводов внутри шнура не должно быть контакта.

Затем вставьте красный зонд в короткую (горячую) прорезь на охватывающем конце шнура. Прикоснитесь черным щупом к узкому плоскому выступу на вилке. Электрическая целостность шнура будет иметь сопротивление.8 Ом или меньше. Затем прикоснитесь черным щупом к широкому плоскому штырю, а затем к круглому штырю, измеритель не должен показывать непрерывность и O.L. для чтения в этих двух положениях.

Наконец, возьмите красный датчик и вставьте его в более длинную (нейтральную) прорезь на охватывающем конце шнура. Возьмите черный щуп и коснитесь широкого плоского штыря. Непрерывность будет иметь сопротивление 0,8 Ом или меньше. Прикоснитесь к черному щупу к узкому выступу, а затем к круглому зубцу для O.L. чтение.

Убедившись, что шнур не закорочен, проведите тест напряжения.Вставьте шнур в электрическую розетку и поверните шкалу измерителя в положение «Вольт переменного тока». Вставьте черный щуп в круглое отверстие на охватывающем конце шнура и вставьте красный щуп в узкую щель. Вы должны получить показание, близкое к 120 вольт. Теперь переместите красный щуп в более длинный (нейтральный) разъем, чтобы подтвердить показание около 0,1 милливольта (между землей и нейтралью розетки и заземлением и нейтралью шнура пренебрежимо мало напряжения).

Оставьте красный щуп в более длинном слоте и переместите черный щуп в более короткий слот, чтобы получить показание напряжения около 120 вольт, подтверждающее, что удлинитель находится в хорошем состоянии.

Показания температуры

Помимо всех удивительных возможностей электрических испытаний, большинство современных мультиметров также могут снимать показания температуры. Просто поверните шкалу измерителя в режим температуры, затем нажмите кнопку выбора, чтобы переключиться между градусами Фаренгейта и Цельсия.

Подключите термопару к измерителю, чтобы считывать температуру воздуха, или вставьте датчик температуры, чтобы снимать показания температуры жидкостей, гелей или отслеживать температуру поверхности газового осушителя.Вы можете наблюдать за температурным циклом прибора, не касаясь его рукой.

А теперь несколько советов электрика

Дэвид Шапиро – старший электрик в пригороде Вашингтона, округ Колумбия, и один из самых умных парней, которых мы знаем. Он входит в состав различных комитетов по разработке правил электротехники и написал книгу о старых домашних электрических системах. Это считается окончательной работой по теме. Вот восемь основных предостережений Шапиро по безопасной работе с глюкометром.

  1. Выработайте привычку держать пальцы на пластмассовых и резиновых деталях глюкометра, чтобы избежать контакта с металлическими поверхностями под напряжением.
  2. Надевайте защитные очки при проведении электрических испытаний, особенно чтобы обезопасить себя в случае возникновения электрической вспышки.
  3. Красный по сравнению с черным: Измеритель будет работать правильно, если вы перепутаете, какой щуп входит в какое гнездо, но возьмете привычку подключать красный к красному, черный к черному, чтобы научиться связывать эти цвета с полярностью и ее полярностью. символы (знаки + и – и цвета, сопровождающие электрические клеммы и провода).
  4. Любители всегда должны работать с электрически обесточенными системами. Если выяснится, что компонент находится под напряжением (под напряжением, говоря языком электрика), вы можете случайно замкнуть короткое замыкание между стенкой металлического ящика и электрическим устройством, которое вы тестируете. Это может вызвать вспышку дуги, которая напугает вас. Это также может привести к сильному удару электрошока, ожогу или ожогу электрического компонента. Если раньше он не был поврежден, то теперь будет. В худшем случае поражение электрическим током может убить вас.
  5. Да, рекомендуется проверить удлинитель на целостность и сопротивление, но регулярно проверяйте кабели визуально, проверяя наличие порезов, истирания или раздавливания.
  6. Знайте свой счетчик. Знайте, что означают символы на его лице, и когда эти символы появляются на экране, четко представляйте, на что вы смотрите. Например, некоторые счетчики могут показывать 99999,99 вместо O.L. Лучше всего начать с вашего счетчика с руководства пользователя.
  7. Обычно счетчик не ломается, когда перестает показывать (при условии, что у него хорошая батарея). Вы могли перегореть предохранитель. Прочтите руководство о том, как заменить предохранитель (обычно он находится за небольшим лючком, прикрепленным крошечными винтами).Замените предохранитель на предохранитель того же размера, прикрепите панель и продолжайте.
  8. Температура: Когда электрические детали, такие как переключатели, проводка и розетки, нагреваются, это обычно указывает на проблему. «Я всегда говорю покупателям, что если она теплее детской бутылочки, обратите внимание». Сейчас не время и не место для самодеятельного ремонта. Отключите питание цепи и вызовите электрика.

    Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

    Как использовать мультиметр – Руководство для начинающих

    В этом посте мы покажем вам, как пользоваться мультиметром. Этот пост в основном адресован новичкам, которые только начинают заниматься электроникой и не знают, как пользоваться мультиметром и чем он может быть полезен. Мы рассмотрим наиболее общие функции мультиметра, а также способы измерения тока, напряжения, сопротивления и проверки целостности цепи.

    Рекомендуемая литература: Лучшие мультиметры до 50 долларов.

    Что такое мультиметр и зачем он вам?

    Мультиметр – это измерительный инструмент, абсолютно необходимый в электронике. Он сочетает в себе три основные функции: вольтметр, омметр и амперметр, а в некоторых случаях – целостность цепи.

    Мультиметр позволяет понять, что происходит в ваших цепях. Когда что-то в вашей цепи не работает, мультиметр поможет вам в поиске и устранении неисправностей.Вот некоторые ситуации в проектах электроники, в которых вам может пригодиться мультиметр:

    • переключатель включен?
    • этот провод проводит электричество или он сломан?
    • сколько тока проходит через этот светодиод?
    • сколько заряда осталось в ваших батареях?

    На эти и другие вопросы можно ответить с помощью мультиметра.

    Выбор мультиметра

    Вы можете найти широкий выбор мультиметров с различными функциями и точностью.Базовый мультиметр стоит около 5 долларов и измеряет три самых простых, но наиболее важных значения в вашей цепи: напряжение, ток и сопротивление.

    Однако вы можете догадаться, что этот мультиметр не прослужит дольше и не очень точен. Выбор лучшего мультиметра будет зависеть от того, что вы собираетесь делать, если вы новичок или профессиональный электрик, и от вашего бюджета.

    Если вам нужна помощь в выборе мультиметра, ознакомьтесь с нашей публикацией на Maker Advisor о лучших мультиметрах до $ 50 .

    Знакомство с мультиметром

    Мультиметр состоит из четырех основных частей:

    • Дисплей : здесь отображаются измерения
    • Ручка выбора : выбирает то, что вы хотите измерить
    • Порты : сюда подключаются зонды

    • Щупы : мультиметр поставляется с двумя щупами. Обычно один красный, а другой черный.

    Примечание : Нет никакой разницы между красным и черным зондами, только цвет.

    Итак, если принять соглашение:

    • черный щуп всегда подключен к COM-порту.
    • красный зонд подключен к одному из других портов в зависимости от того, что вы хотите измерить.

    Порты

    Порт « COM » или «» – это то место, где должен быть подключен черный датчик. Зонд COM обычно черный.

    • 10A используется при измерении больших токов, более 200 мА
    • µAmA используется для измерения тока
    • позволяет измерять напряжение и сопротивление, а также проверять целостность цепи

    Эти порты могут отличаться в зависимости от используемого мультиметра.

    Измерение напряжения

    Вы можете измерять постоянное или переменное напряжение. Буква V с прямой линией означает постоянное напряжение.

    Знак V с волнистой линией означает напряжение переменного тока.

    Для измерения напряжения:

    1. Установите режим V с волнистой линией, если вы измеряете напряжение переменного тока, или V с прямой линией, если вы измеряете напряжение постоянного тока.
    2. Убедитесь, что красный зонд подключен к порту с буквой V рядом с ним.
    3. Подключите красный щуп к положительной стороне вашего компонента, откуда идет ток.
    4. Подключите датчик COM к другой стороне вашего компонента.
    5. Считайте значение на дисплее.

    Совет: для измерения напряжения необходимо подключить мультиметр параллельно с компонентом, напряжение которого вы хотите измерить. При параллельном подключении мультиметра каждый щуп размещается вдоль выводов компонента, напряжение которого вы хотите измерить.

    Пример: измерение напряжения батареи

    В этом примере мы собираемся измерить напряжение батареи 1,5 В. Вы знаете, что у вас будет примерно 1,5 В. Итак, вы должны выбрать диапазон с помощью ручки выбора, которая может читать 1.5В. Поэтому в случае с этим мультиметром следует выбрать 2 В. Если у вас есть мультиметр с автоматическим диапазоном, вам не нужно беспокоиться о диапазоне, который нужно выбрать.

    Что делать, если вы не знали, каково значение напряжения? Если вам нужно измерить напряжение чего-либо, и вы не знаете, в какой диапазон будет попадать значение, вам нужно попробовать несколько диапазонов.

    Если выбранный диапазон ниже реального значения, на дисплее отобразится 1, как показано на рисунке ниже.1 означает, что напряжение выше выбранного вами диапазона.

    Если вы выберете более высокий диапазон, в большинстве случаев вы сможете считывать значение напряжения, но с меньшей точностью.

    Что произойдет, если поменять местами красный и черный щуп?

    Ничего опасного не произойдет. Показание мультиметра такое же, но отрицательное.

    Пример: измерение напряжения в цепи

    В этом примере мы покажем вам, как измерить падение напряжения на резисторе в простой схеме.В этой примерной схеме загорается светодиод.

    СОВЕТ: два параллельно подключенных компонента разделяют напряжение, поэтому вам следует подключать щупы мультиметра параллельно с компонентом, напряжение которого вы хотите измерить.

    Для подключения схемы необходимо подключить светодиод к батарее 9 В через резистор 470 Ом.

    Для измерения падения напряжения на резисторе:

    1. Вам просто нужно поместить красный щуп в один вывод резистора, а черный щуп – на другой вывод резистора.
    2. Красный зонд должен быть подключен к той части, от которой исходит ток.
    3. Также не забудьте убедиться, что датчики вставлены в правильные порты.

    Измерение тока

    Для измерения тока необходимо иметь в виду, что последовательно соединенные компоненты разделяют ток. Итак, вам нужно подключить мультиметр последовательно к вашей цепи.

    СОВЕТ: для последовательного подключения мультиметра необходимо поместить красный щуп на вывод компонента, а черный щуп на вывод следующего компонента.Мультиметр действует так, как будто это провод в вашей цепи. Если вы отключите мультиметр, ваша схема не будет работать.

    Перед измерением тока убедитесь, что вы подключили красный щуп к правому порту, в данном случае мкА. В приведенном ниже примере используется та же схема, что и в предыдущем примере. Мультиметр является частью схемы.

    Измерение сопротивления

    Вставьте красный щуп в правый порт и поверните ручку выбора в положение сопротивления.Затем подключите щупы к выводам резистора. То, как вы соединяете выводы, не имеет значения, результат тот же.

    Как видите, резистор 470 Ом имеет только 461 Ом.

    Проверка целостности

    Большинство мультиметров имеют функцию, позволяющую проверить целостность цепи. Это позволяет легко обнаруживать такие ошибки, как неисправные провода. Это также поможет вам проверить, подключены ли две точки цепи.

    Чтобы использовать эту функцию, выберите режим, похожий на динамик.

    Как работает непрерывность?

    Если между двумя точками очень низкое сопротивление, менее нескольких Ом, эти две точки электрически соединены, и вы услышите непрерывный звук.

    Если звук непостоянен или вы его совсем не слышите, это означает, что у того, что вы тестируете, неисправное соединение или оно вообще не подключено.

    ПРЕДУПРЕЖДЕНИЕ : Для проверки непрерывности необходимо выключить систему! Отключите питание!

    Коснитесь двух щупов вместе, и, когда они будут подключены, вы услышите непрерывный звук.

    Чтобы проверить целостность провода, вам просто нужно подключить каждый щуп к наконечникам проводов.

    Подведение итогов

    Мультиметр – незаменимый инструмент в любой лаборатории электроники. В этом руководстве для начинающих мы показали вам , как использовать мультиметр . Вы узнали, как измерять напряжение, ток и сопротивление, а также как проверять целостность цепи.

    Если вы ищете мультиметр, вы можете найти этот пост полезным Лучшие мультиметры до 50 долларов .

    Как пользоваться и читать мультиметр

    Готовьтесь! Мы собираемся начать с основ использования и чтения мультиметра. Когда мы закончим, вы получите четкое представление об основных функциях и преимуществах этого незаменимого инструмента, чтобы вы могли успешно реализовать те проекты, которые откладывали. Или просто лучше понять, как использовать мультиметр в работе.

    Мультиметр – это не только гайки и болты для электрика, но и для любого домовладельца, который хочет проверить проводку вокруг своего дома или выполнить некоторые из своих собственных электрических проектов.

    И для вашего удобства мы рассмотрели лучшие мультиметры для электриков, чтобы помочь вам выбрать лучший для ваших нужд.

    С помощью этого простого в использовании устройства даже новичок может измерить важные электрические характеристики своих приборов, розеток, арматуры и блока выключателей.

    Содержание

    1 . Основные сведения о мультиметре
    2. Важный совет по безопасности
    3. Для чего можно использовать мультиметр?
    4.Основы работы с электричеством и электрическими агрегатами

    a. Цепи
    б. Напряжение
    c. Текущий
    д. Сопротивление
    5. Части цифрового мультиметра
    6. Как использовать и считывать показания мультиметра для измерения напряжения
    7. Как измерять ток
    8. Как измерять ток с помощью клещей
    9. Как измерить сопротивление
    10 Как рассчитать мощность

    Основы работы с мультиметром

    Так почему этот инструмент называется мультиметром? Это потому, что это комбинация вольтметра, амперметра и омметра, дающая вам возможность измерить:

    • напряжение переменного тока
    • напряжение постоянного тока
    • ампер
    • сопротивление
    • целостность цепи
    • и многое другое!

    Если вам нужно выполнить простые электромонтажные работы по дому, и вы не хотите нанимать дорогого электрика, почему бы не попробовать сами?

    Мы собираемся показать вам все, что вам нужно знать об использовании и считывании мультиметра, в том числе:

    • базовый прибор для освежения электричества
    • детали и терминология мультиметра
    • испытательное напряжение
    • проверка тока
    • проверка сопротивления
    • измерение электрического мощность

    Важный совет по технике безопасности

    Выполнение любых электромонтажных работ сопряжено с определенными опасностями, поэтому вам необходимо защитить себя.

    Перед тем, как приступить к подобным работам, примите некоторые меры предосторожности для вашей собственной безопасности.

    1. Всегда знайте, где находится ваш выключатель, и четко маркируйте отдельные выключатели. Большинство электромонтажных работ следует выполнять с выключенными выключателями.
    2. Убедитесь, что ваше рабочее место хорошо освещено (солнечный свет и освещение с питанием от батареек) и не имеет препятствий, чтобы вы могли свободно передвигаться.
    3. Носите защитное снаряжение, такое как очки, перчатки и длинные рукава.

    Ваш мультиметр сам по себе является безопасным устройством.Приведенные выше шаги расскажут вам, как использовать и читать мультиметр в безопасных условиях.

    Для чего можно использовать мультиметр?

    Теперь мультиметр представляет собой довольно впечатляющий инструмент, который имеет широкий спектр применений для нескольких профессий или целей:

    • Проверьте сопротивление предохранителей в вашем автомобиле или приборах.
    • Измерьте ток, чтобы предотвратить срабатывание автоматических выключателей в вашем доме.
    • Используйте мультиметр в вашем блоке HVAC, чтобы убедиться, что компрессор получает нужное количество электроэнергии.
    • Если у вашего автомобиля возникают проблемы с запуском, вы можете проверить напряжение зажигания с помощью мультиметра.
    • Проверьте переключатели, розетки и силовые кабели на наличие проблем.
    • Вы также можете использовать его для проверки старых батарей, удлинителей и лампочек, не вставляя их в розетку.
    • Устранение любых электрических проблем в вашем доме, автомобиле или личных устройствах.

    Основы электричества и электрических устройств

    Электричество может быть сложной задачей, и мы понимаем, как это может сбивать с толку, когда мы говорим о схемах, мензурках, амперах и вольтах.Быстрое напоминание поможет вам без труда научиться пользоваться и читать мультиметр.

    Цепи

    Электричество выполняет для нас работу, когда оно перемещается по цепи. Если это слово звучит как круг, это потому, что оно аналогично кругу.

    Ток течет по этому «кругу» в цепи, начиная с выключателя или предохранителя в вашей электрической коробке, а затем возвращается по нейтральному проводу. На всякий случай, нейтральный провод будет белым.

    Как вы знаете, если цепь тока прерывается, электричество перестает течь и свет, розетки и т. Д. Перестают работать.

    Так почему цепь должна быть прервана?

    Одной из причин может быть неплотное соединение или поврежденный провод.

    Или автоматический выключатель просто выполняет свою работу. Предохранители и автоматические выключатели предназначены для размыкания цепи, если они чувствуют, что через эту цепь протекает слишком большой ток.

    Это защищает провод от перегрева, что было бы плохо.

    В любом случае, при правильном использовании мультиметр может помочь вам диагностировать и устранить многие из этих неисправностей.

    Напряжение

    Напряжение проще понимать как «давление».

    Представьте себе воду, протекающую через садовый шланг.

    Это просто конец из-за силы тяжести, или его толкают?

    Нажатие, верно?

    Где-то насос нагнетает эту воду так, что она течет с силой. Мы измеряем давление воды в фунтах на квадратный дюйм.

    Электроэнергия также «подталкивается» генератором, и мы измеряем это «давление» в вольт .

    Чем больше сила, тем выше напряжение.

    Мы также говорим об электрическом потенциале.

    Возвращаясь к примеру с водой. Представьте, что вы открываете кран, но закрываете форсунку на конце шланга.

    Шланг находится под давлением, не так ли? Сила применяется, хотя потока нет.

    Можно ли измерить это давление?

    Совершенно верно.

    В примере с водяным шлангом манометр вычисляет силу, чтобы вы знали силу потока воды, если она течет.Манометр сравнивает давление внутри шланга с атмосферным давлением снаружи и сообщает вам разницу в фунтах на квадратный дюйм.

    Аналогичным образом, электрический потенциал – это величина силы в цепи, доступной для проталкивания электрического тока, если ему позволено течь. Как и водомер, ваш мультиметр является сравнительным устройством. Он сравнивает разность электрических потенциалов между двумя точками, а затем выражает эту разницу в вольтах.

    Ток

    Ампер, , что сокращенно от «ампер», – это то, что мы называем единицей измерения электрического тока.

    Постойте – думал вот какое напряжение!

    Не совсем так.

    Помните наш водяной шланг?

    Если давление, приводящее в движение воду (фунт / кв. Дюйм), похоже на напряжение, то количество воды (галлонов в минуту) похоже на ток.

    Когда мы говорим об электрическом токе, мы имеем в виду количество электричества, а не силу, стоящую за ним. По сути, это количество электронов, проходящих через точку за определенный период времени.Поэтому это число также важно, и мы называем его ампер (сокращенно от ампер).

    Мультиметр также может измерять ток (в амперах).

    Допустим, ваш выключатель на 15 А продолжает отключаться. Возможно, в этой цепи слишком большая нагрузка.

    Как 5 красителей используются одновременно.

    Вы можете использовать настройку усилителя на мультиметре, чтобы определить, какой ток протекает через цепь.

    • Прямой Ток – то, что мы называем DC
    • Переменный Ток – называется AC

    Совет: для правильной настройки вы хотите знать, какой ток вы измеряете перед использованием мультиметра.Как правило, аккумулятор вырабатывает постоянное напряжение (например, ваш автомобиль или фонарик), а электрическая сеть вашего дома – это переменное напряжение.

    Сопротивление

    Как следует из этого слова, сопротивление – это тенденция проводника к сопротивлению току .

    Имеет ли сопротивление вода, протекающая по шлангу?

    На самом деле это так.

    Трение между водой и поверхностью шланга.

    Также – если перегибать шланг, сопротивление определенно возрастает.Точно так же нет идеального электрического проводника. Что касается проводников, то алюминий очень хорош, медь лучше, а золото намного лучше. Тем не менее, сопротивление будет всегда.

    Чем больше сопротивление в цепи, тем сильнее должно работать напряжение для протекания тока.

    Интересный факт – Планируется некоторое сопротивление. Резистор – это часто в первую очередь вся суть электрической цепи. Лампочка – это резистор высокой стоимости. Он пропускает ток так сильно, что лампочка становится очень горячей, пока не начинает светиться.

    Величину сопротивления в цепи можно измерить мультиметром.

    А вот еще один термин – Ом. Сопротивление предмета или прибора электрическому току измеряется в омах, а его символ – греческая заглавная буква омега (Ом).

    Итак, зачем вам измерять сопротивление? Один из способов использования настройки сопротивления на вашем мультиметре – это проверить целостность цепи.

    Непрерывность означает, что ток может непрерывно течь из одной точки в другую.Если ток может течь через проводник из одной точки в другую, мы говорим, что проводник «имеет непрерывность».

    Установка сопротивления – это безопасный способ проверки целостности цепи перед подачей высокого напряжения. Так же можно найти:

    • Поврежденные провода
    • Короткие замыкания
    • Неопознанные провода
    • Неисправные устройства
    • Перегоревшие лампочки
    • И многое другое!

    Части вашего цифрового мультиметра

    На первый взгляд части мультиметра могут показаться сложными.Но немного попрактиковавшись, вы быстро научитесь пользоваться и читать мультиметр.

    Настройки находятся на лицевой панели мультиметра. Символы на циферблате могут показаться вам чужими, но не волнуйтесь. Мы собираемся здесь все объяснить.

    Маркировка шкалы

    Обычно настройки шкалы делятся на три категории: напряжение, ток и сопротивление. Категория напряжения может быть дополнительно разделена на напряжение переменного и постоянного тока.

    Циферблаты мультиметра обозначены следующим образом:

    • Категории напряжения отмечены буквой V для вольт
    • Категория тока отмечена буквой A для ампер
    • Категория сопротивления отмечена (Ω) для Ом .

    Каждая категория на вашем дисковом переключателе может иметь несколько настроек для различных диапазонов (если у вас нет измерителя с автоматическим выбором диапазона. Подробнее об этом позже). Если вы измеряете слаботочный предохранитель или небольшую батарею, вам, возможно, придется переключить шкалу на более низкий диапазон, чтобы получить точные показания. Однако, если вы измеряете напряжение и ток в домашних розетках, вам следует использовать более высокий диапазон.

    Также важно понимать префиксы перед единицами измерения:

    • K означает кг, и означает 1000x.
    • M означает мега и означает миллион .
    • м означает для милли и означает 1/1000.
    • (µ) обозначает микро и означает одну миллионную.

    Теперь мы соберем все вместе:

    • мВ означает милливольты или тысячные доли вольта
    • кОм обозначает килоом или 1000 Ом
    • мкА обозначает микроампер или миллионную долю ампер

    Имейте в виду, что эти префиксы важны для умения читать мультиметр.

    Дисплей

    Вы найдете цифровой ЖК-дисплей над циферблатом. Он должен четко читать значения, которые вы пытаетесь измерить. Убедитесь, что рядом с числами или над ними, на дисплее отображается соответствующий символ единицы измерения (например, мВ, мкА или кОм) для измеряемого электрического свойства.

    Тестовые щупы

    В нижней части мультиметра вы обычно найдете гнезда для ваших испытательных щупов. Ваши испытательные щупы будут использоваться для установления контакта с проводами, клеммами или соединениями.

    Помните, что черный щуп всегда подключается к общему разъему (№ 3, помечено COM). Он также известен как терминал возврата.

    Красный пробник или активный пробник подключается к одному из других разъемов, в зависимости от электрических свойств, которые вы пытаетесь измерить.

    1. Первое красное гнездо для пробника (выход № 1) предназначено для измерения тока в диапазоне от 0-4 до 10 ампер или для частоты и рабочего цикла тока. Этот домкрат должен иметь маркировку A .
    2. Второе красное гнездо датчика (выход № 2) предназначено для измерения тока от 0 до 400 мА или для частоты этого низкого тока. Этот разъем должен иметь маркировку мА или мкА .
    3. Третий красный разъем для датчика (выход №4) предназначен для измерения напряжения, сопротивления, диода, емкости, частоты, рабочего цикла и, возможно, температуры. Он может быть обозначен как В, Ω или различными символами для диодов, емкостей или градусов.

    Кнопки

    Теперь, чтобы вы не запутались, у вашего мультиметра может быть любое количество дополнительных кнопок на лицевой стороне.Чтобы понять назначение этих кнопок, лучше всего обратиться к руководству по эксплуатации.

    Мультиметры различных производителей включают в себя множество различных опций и кнопок. Мы не будем пытаться здесь и сейчас обобщать их цель.

    Как использовать и считывать показания мультиметра для измерения напряжения

    Выполните следующие действия, чтобы измерить напряжение с помощью мультиметра.

    1. Определите, какое напряжение вы измеряете – переменным или постоянным. Если вы измеряете напряжение в своем доме, вероятно, это переменный ток.Если он в вашей машине или в устройстве с батарейным питанием, скорее всего, это постоянный ток.
    2. Установите переключатель выбора на соответствующее напряжение. Напряжение переменного тока имеет символ, который выглядит как синусоида, который является универсальным символом переменного тока. Символ DC – сплошная линия с пунктирной линией под ней.
    3. Вставьте черный щуп в разъем COM на мультиметре.
    4. Вставьте красный щуп в гнездо с маркировкой В .
    5. Установите селекторный переключатель в положение наивысшего значения в соответствующей категории напряжения.Помните, что мВ означает тысячные доли вольта, так что это очень низкое значение.
    6. Если вы проверяете напряжение переменного тока, наденьте защитные перчатки. При работе с электричеством всегда полезно использовать перчатки.
    7. Подайте питание на розетку или компонент, для которого вы проверяете напряжение, включив выключатель в коробке выключателя, включив зажигание в автомобиле или включив устройство с батарейным питанием.
    8. Коснитесь черным щупом клеммы на одной стороне компонента, который вы измеряете, а красным щупом – клеммы на другой стороне компонента.

      Пример: проверьте розетку с помощью мультиметра: Предположим, розетка закреплена на своем месте и все провода подключены правильно.

      На этой розетке должно быть 3 слота.
      а. Два верхних вертикальных слота предназначены для питания (самый короткий слот) и нейтрального (самый длинный слот).
      г. Круглая щель внизу – это земля.

      Если вы используете ручной мультиметр, подключите красный провод к разъему с надписью В, (вольт), а черный провод – к разъему COM (общий).

      Включите розетку и просто вставьте красный провод в разъем питания на розетке, а черный провод – в нейтральный разъем.

      Вы должны прочитать 110–120 вольт, если вы находитесь в США. Если это так, вы только что доказали, что ваша розетка имеет 120 вольт от горячего к нейтральному. Ура!

      Теперь возьмите черный щуп и вставьте его в гнездо заземления, вы должны прочитать то же значение. Если да, то вы только что доказали, что у вас есть четкий путь к земле. Если какой-либо из этих тестов показывает менее 110 вольт, теперь вы знаете, что что-то не так.

      Давайте проверим аккумулятор вашего автомобиля с помощью мультиметра: Переключитесь на постоянное напряжение. Подключите черный провод к отрицательной клемме, а красный провод к положительной клемме. Вы читали хотя бы 12 вольт постоянного тока? Это хорошо!

      Теперь давайте проверим ваш генератор с помощью мультиметра: Проделайте тот же тест, что и выше, на работающем автомобиле. Теперь вы должны показывать от 13 до 16 вольт. Если да, то ваш генератор заряжает аккумулятор должным образом. Поздравляю! Иди выпей пива.

    9. Если вы не получаете четких показаний, поверните селектор на следующую максимальную настройку, пока не получите записываемое число.

    Примите к сведению эти дополнительные важные меры безопасности перед проверкой напряжения.

    • Убедитесь, что ваши датчики не повреждены и на тестовых проводах нет оголенных точек.
    • Еще раз проверьте, включен ли красный щуп в розетку В на мультиметре. Подключение к неправильному разъему может привести к опасному повреждению мультиметра.
    • Всегда начинайте с самого высокого диапазона напряжения на переключателе выбора мультиметра.
    • Если на щупах мультиметра есть зажимы, это обеспечивает дополнительную безопасность. Вы можете прикрепить щупы к цепи перед включением устройства или выключателем.

    Как использовать и считывать показания мультиметра для измерения тока

    Вот шаги, которые вы предпринимаете для измерения тока с помощью мультиметра:

    1. Отключите питание цепи, которую вы будете измерять.

    2. Поверните диск выбора на A , который является текущим.

    3.Подключите черный разъем для щупа к разъему COM на мультиметре.

    4. Вставьте красное гнездо датчика в соответствующую розетку, будь то сильноточная (А) или слаботочная (мА или мкА).
    Предупреждение. Если измеренный ток превышает нижний предел тока, вы можете перегореть предохранитель в мультиметре, если случайно воспользуетесь этой розеткой.

    Хорошо, давайте приступим к делу. Если вы не измеряете стержень пламени или термопару, вам, скорее всего, не нужно будет находить тысячные или (доброе дело!) Миллионные доли ампер.Так что просто вставьте красный щуп в гнездо A.

    Вот здесь и получается беспорядок. Если у вас есть токоизмерительные клещи, просто пропустите все это и перейдите к разделу о том, как измерять ток с помощью токоизмерительных клещей.

    5. Если вы все еще читаете, вот что вам нужно сделать. Амперметр должен быть помещен в серии со схемой для измерения тока. Таким образом, провод, питающий цепь, должен быть разомкнут, а измерительные щупы должны быть помещены в зазор. Например, если вы хотите измерить ток в цепи с розеткой, вы можете

    a) Отсоединить токоведущий провод от вилки

    b) Поместите красный провод измерительного прибора на отсоединенный провод

    c) Поместите черный провод на клемму вилки, где был провод под напряжением до

    d) Убедитесь, что вы не прикасаетесь ни к одной из открытых частей этих проводов

    e) Снова включите питание

    Теперь ваш измеритель является частью цепи и подсчитывает токи, пока они пролетают.

    Напоминание: перед тем, как делать это , убедитесь, что на вашем мультиметре установлен ток.

    Как измерить ток с помощью клещей-мультиметра

    Токоизмерительные клещи – это мультиметр со специальной откидной губкой. Мы называем это зажимным амперметром.

    Этот считыватель с зажимным усилителем является быстрым способом считывания тока на проводнике. Вместо использования зондов для прикосновения к оголенным проводам зажим окружает провод (даже изолированный провод) и определяет ток внутри него посредством магнитной индукции – считывая силу магнитного поля вокруг проводника.

    Для большинства задач наилучшим выбором является накладной зонд, потому что он простой и быстрый. Вы просто зажимаете челюсть вокруг провода, выбираете ампер на циферблате, и цифровой дисплей покажет вам, сколько тока проходит через провод.

    Конечно, вы получите более точные показания с помощью датчиков, поскольку они могут обнаруживать гораздо меньшие значения тока, такие как миллиампер и микроампер. Но я считаю это ненужным для большинства домашних нужд.

    Не обнажая провода, токоизмерительные клещи делают измерение тока более безопасным без риска поражения электрическим током.Он также не требует прерывания цепи, поэтому вы можете поддерживать работу своей электроники во время тестирования.

    Обнаружение магнитной индукции более безопасно для самого измерителя, и мультиметры-клещи могут использоваться для гораздо более высоких токов, чем мультиметр с пробниками. Убедитесь, что вы зажимаете только по одному проводу за раз.

    Как использовать и считывать показания мультиметра для измерения сопротивления

    Поскольку омы – это единицы измерения сопротивления, мы начинаем с установки шкалы в омах для измерения сопротивления.

    Предупреждение: Всегда выключайте питание в области, где вы читаете, всякий раз, когда вы используете функцию измерения сопротивления. В противном случае вы рискуете повредить мультиметр .

    Вот почему: когда вы выбираете показание в омах, батарея в измерителе посылает небольшое напряжение между двумя вашими датчиками, именно так измеритель считывает сопротивление.

    Схема вашего мультиметра, используемая при установке сопротивления, получает доступ к примерно 3 вольтам постоянного тока от батарей. Если вы подадите через эту цепь 100 вольт, вы наверняка что-нибудь повредите.Скорее всего, вы просто перегорите предохранитель.

    Но кто хочет заниматься поиском и заменой маленького предохранителя в своем счетчике?

    Чтобы измерить сопротивление с помощью мультиметра, выполните следующие действия:

    Примечание: Некоторые из этих шагов относятся к измерителям диапазона с ручным управлением. Если у вас автоматический выбор диапазона, вы можете пропустить шаги 3-5.

    1. Отключите питание!
    2. Установите переключатель выбора в положение сопротивления, или Ом (Ом).
    3. Вставьте датчики в соответствующие гнезда.Черный зонд войдет в третий разъем, помеченный «COM». Красный зонд подключается к четвертому разъему.
    4. Если мультиметр имеет переключатель включения / выключения (кроме переключателя выбора), включите его. Убедитесь, что дисплей активирован.
    5. Установите переключатель выбора в положение наивысшего сопротивления, чтобы начать измерение.
    6. Коснитесь наконечниками щупа проводов на противоположных сторонах предохранителя или предмета, сопротивление которого вы измеряете. Измерения сопротивления будут выполняться всегда. Ваш измеритель будет измерять сопротивление, которое он «видит» между двумя датчиками.Например, если ваши щупы находятся на обоих концах предохранителя, он будет измерять сопротивление предохранителя.
    7. Если на дисплее отображаются нули или очень маленькие десятичные дроби, установите переключатель выбора на следующий самый высокий диапазон, пока вы не увидите больше чисел в показании. Это даст вам более точные показания.
    8. После того, как вы записали свои показания, выключите мультиметр, чтобы сберечь батареи.
    9. Наконец, верните переключатель выбора в положение с максимальным сопротивлением.Это сделано для защиты мультиметра на тот случай, если для следующего измерения потребуется больший ток.

    Это также отличный способ доказать, что провод имеет непрерывность или целостность между двумя точками.
    Если бы вы измерили сопротивление от одного конца провода до другого, и если бы этот провод не оборвался, что бы вы ожидали, что измеритель покажет? Высокое или низкое сопротивление? Он будет низким, так как провод сплошной. Вы бы прочитали ноль или небольшую часть от 1. Если, с другой стороны, где-то вдоль линии есть разрыв, что бы вы прочитали? Это будет бесконечное сопротивление или OL, что означает перегрузку .

    Вот несколько дополнительных советов, которые помогут правильно измерить сопротивление:

    • Компонент, который вы измеряете, должен быть удален из цепи или устройства, чтобы убедиться, что вы случайно не измерили сопротивление через другой путь.
    • Измеряемый компонент также должен быть отключен от любых батарей или внешнего источника питания. Батарейки мультиметра обеспечат необходимое питание для проверки сопротивления.
    • Если вы проверяете конденсатор, убедитесь, что он разряжен, чтобы предотвратить электрический разряд в мультиметре.
    • Конденсаторам может потребоваться некоторое время для стабилизации, когда вы примените щупы мультиметра. Это потому, что пробники могут немного заряжать конденсатор.
    • Если вы проверяете сопротивление диода и не можете получить показания, включите щупы на выводах диода. Диоды проводят ток только в одном направлении, поэтому, если ваши щупы подключены не к тем клеммам, вы получите либо нулевое значение, либо необоснованно высокое значение сопротивления.
    • Если вы измеряете особенно высокое сопротивление и ваши пальцы соприкасаются с выводами, возможно, ваши пальцы повлияют на показания сопротивления.Только убедитесь, что вы не прикасаетесь к металлической части щупов.

    Как использовать и считывать показания мультиметра для расчета мощности

    Мультиметр не измеряет напрямую мощность или ватт.

    Напротив, мощность прибора можно довольно просто рассчитать, измерив напряжение и ток, а затем умножив их.

    Вот 2 простых шага для определения ватт:

    • Внимательно следуйте шагам выше, чтобы измерить напряжение и ток.
    • Когда вы измерили оба значения, умножьте их вместе.

    Теперь у вас есть ватты.

    Заключение

    Единственный способ справиться с этим – это выйти и начать делать это! Не стесняйтесь оставлять любые комментарии или вопросы.

    И, если вы нашли эту статью полезной, пожалуйста, поделитесь ею с другими!

    Если вам понравилась эта статья, возможно, она вам тоже понравится!

    Как пользоваться мультиметром (Руководство DIYer’s)

    Фото: fotosearch.com

    Когда-то предназначенные для инженеров и техников-электронщиков, мультиметры, иногда называемые «мультиметрами», снизились в цене и размерах, что делает их незаменимыми для домовладельцев, имеющих базовые знания в области схемотехники. При устранении проблем с мелкой бытовой техникой, модулями умного дома, акустическими системами или практически любым другим электронным устройством мультиметр будет одним из самых ценных инструментов в вашем арсенале.

    Если вы новичок в мультиметрах, эти гаджеты поначалу могут показаться сложными.Однако изучите основы, и вскоре вы сможете самостоятельно выполнять ряд диагностических тестов. Поскольку мультиметры различаются от модели к модели, перед началом работы обязательно изучите руководство по эксплуатации вашего конкретного устройства.

    Фото: fotosearch.com

    Два типа мультиметров

    Аналоговые мультиметры, или вольт-ом-миллиамперметры (ВОМ), существуют уже несколько десятилетий, и их все еще можно найти по доступной цене в любой мастерской. -типа магазин. Новые дети в этом блоке – цифровые мультиметры (DMM) – предлагают более высокую точность с десятичной точкой, даже расширенные функции, такие как способность автоматически определять переменный ток (AC) или постоянный ток (DC).

    Приложения и ограничения

    Модели VOM и DMM измеряют напряжение, сопротивление и ток, заменяя необходимость в отдельных вольтметрах, омметрах и амперметрах. В то время как вы можете тестировать домашнее напряжение с помощью мультиметра, тестирование электрическим током ограничивается цепями с низким напряжением, такими как небольшие двигатели постоянного тока (DC) или низковольтные устройства переменного тока (AC) – например, ваши термостаты и дверные звонки. . Чтобы избежать перегорания предохранителя, повреждения мультиметра или риска получения травмы, не пытайтесь измерять ток, превышающий максимально допустимый для вашего устройства.

    Среди прочего, мультиметры могут определять:

    • Доступный заряд аккумулятора
    • Напряжение в розетке или переключателе
    • Повреждение кабелей и шнуров
    • Жизнеспособность предохранителей, диодов и резисторов
    • Проводящая способность электрического пути

    Измерение напряжения

    С помощью мультиметра вы можете измерять как переменное, так и постоянное напряжение, что особенно полезно для обнаружения коротких замыканий или определения заряда аккумуляторной батареи.Начните с выбора соответствующего тока на мультиметре и диапазона напряжения выше, чем ток, который вы проверяете. Например, если вы измеряете напряжение в сетевой розетке на 120 вольт, поверните ручку мультиметра до следующего наивысшего значения – 200 переменного тока. Если вы тестируете автомобильный аккумулятор на 12 В, выберите следующий по величине вариант – 20 В постоянного тока.

    Затем перед тестированием убедитесь, что вы подключили измерительные провода к правильным гнездам: Для проверки напряжения подключите красный провод к порту с надписью «V». Для этого, а также для всех тестов мультиметра , черный провод подключается к общему (COM) порту.

    Чтобы проверить заряд аккумулятора постоянным током, прикоснитесь красным щупом к его положительной клемме, а черным щупом – к отрицательной клемме; мультиметр покажет существующий заряд аккумулятора. Поскольку полярность не является проблемой для переменного напряжения, не имеет значения, какой датчик вы вставляете в какое-либо отверстие стенной розетки; вставьте оба щупа, и мультиметр покажет напряжение на розетке.

    Совет по безопасности: Держите зонды за изолированные ручки. Не прикасайтесь к металлической части зондов во избежание поражения электрическим током.

    Фото: fotosearch.com

    Проверка сопротивления и непрерывности

    В электронике «сопротивление» – это количество препятствий для потока электричества, и чем меньше, тем больше или, скорее, хорошо для работы вашего бытовая техника. Имея в руках мультиметр, вы можете проверить сопротивление компонентов печатной платы и элементов бытовой техники по всему дому. Если, например, микроволновая печь не работает должным образом, эта проверка может помочь вам определить, следует ли заменить один нефункционирующий компонент на печатной плате или сразу купить новую микроволновую печь.

    Прежде чем приступить к тестированию, убедитесь, что прибор отключен от сети. Подключите красный провод к порту с символом ома «Ω» и выберите функцию минимального сопротивления на шкале. Хотя вы можете тестировать отдельные конденсаторы и компоненты непосредственно на печатной плате, вы получите более точные показания, если вы удалите компонент, а затем протестируете его. Когда вы одновременно касаетесь черным и красным щупами обоих концов компонента, вы получаете показания. Чем ниже показание, тем меньше сопротивление электрическому потоку.Сравнивая показания других компонентов на печатной плате, вы можете определить, следует ли заменять компонент с необычно высоким показателем.

    Чтобы проверить непрерывность или непрерывность потока электрического пути между двумя точками, подключите красный провод к гнезду «Ω» и поверните шкалу к символу непрерывности. Небольшое значение – или звуковой сигнал – указывает на то, что между двумя точками существует непрерывный путь. Однако отсутствие чтения или звукового сигнала указывает на проблему. Например, если вы только что вставили новую лампочку в лампу, но все еще не включается, не включается, запуск этого теста на обоих концах шнура питания может подтвердить, что в вашей темной комнате виноват внутренний обрыв кабеля. .

    Тестирование тока низкого напряжения

    Для измерения тока низкого напряжения мультиметр должен стать частью цепи, позволяя току фактически проходить через мультиметр. Это удобно для определения того, получает ли низковольтная цепь, например, петельный набор ландшафтных фонарей на солнечной энергии, питание для всех источников света. Для этого теста подключите красный провод к порту с меткой «A» для ампер и выберите на шкале следующую по величине функцию ампер.

    В вашем руководстве по эксплуатации может быть таблица, но если нет, вы можете протестировать простую схему, подключив прямую подачу от источника питания (обычно черного) к красному щупу мультиметра.Затем черный щуп мультиметра подключается к положительному проводу (обычно черному) на приборе, который вы тестируете. Наконец, нейтральный провод источника питания (обычно белый) подключается к отрицательному проводу устройства (также белый). Если вы правильно подключили цепь, включите источник питания, чтобы измерить электрический расход или ток через цепь.

    Совет по безопасности: Как упоминалось ранее, не проверяйте , а не цепь, которая превышает возможности вашего мультиметра.Мультиметры «свариваются» при максимальном напряжении, которое обычно ниже, чем в быту. Если на мультиметре есть надпись «10A MAX FUSED», не проверяйте ток, который, как вы подозреваете, может быть выше 10 ампер.

    Циферблаты, кнопки, символы и дисплей цифрового мультиметра

    Это руководство познакомит вас с основами анатомии цифрового мультиметра. Чем больше вы познакомитесь со своим собственным цифровым мультиметром, тем более ценным он станет, поскольку вы сможете максимально использовать его возможности.

    Циферблат цифрового мультиметра

    Это составное изображение, а не реальный циферблат. На нем показаны различные функции, имеющиеся на нескольких циферблатах цифрового мультиметра Fluke. Ни одна модель не содержит всех этих функций. На многих моделях некоторые значки функций отображаются желтым цветом. Это означает, что для выбора этих измерений необходимо нажать желтую функциональную кнопку цифрового мультиметра.

    1. Переключатель ВКЛ / ВЫКЛ
    2. AUTO-V / LoZ: предотвращает считывание показаний из-за паразитного напряжения; обнаружен на Fluke 114
    3. Напряжение переменного тока / LoZ: использует низкое входное сопротивление
    4. Напряжение переменного тока с фильтром нижних частот
    5. VCHEKTM: позволяет одновременно проверять напряжение или целостность цепи; находится на Fluke 113
    6. Напряжение переменного тока
    7. Милливольт переменного тока
    8. Напряжение постоянного тока
    9. Милливольт постоянного тока
    10. Температура
    11. Непрерывность: в сочетании со звуковой кнопкой
    12. Сопротивление
    13. Емкость
    14. Проверка диодов
    15. АС, постоянный ток, амперы и миллиамперы
    16. Микроампер переменного и постоянного тока

    Кнопки цифрового мультиметра

    Это составное изображение.Фактический ассортимент и разнообразие кнопок может варьироваться в зависимости от модели цифрового мультиметра.

    1. Кнопка включения / выключения.
    2. Мин Макс: Сохраняет входные значения; издает звуковой сигнал, когда значение нарушается и устанавливается новое значение. Peak Min Max: Захватывает прерывистые или переходные события, которые происходят в отслеживаемом сигнале; фиксирует максимальное значение за очень короткое время (микросекунды).
    3. Удерживать: Улавливание и стабильное измерение. AutoHOLD: Захватывает измерение, подает звуковой сигнал и блокирует измерение на дисплее для последующего просмотра.Автоматически обновляется с новым стабильным чтением.
    4. Функциональная кнопка: Желтая кнопка активирует вторичные функции, показанные желтыми значками вокруг шкалы (часто температура и емкость).
    5. Кнопки меню: Активирует функции, относящиеся к меню на дисплее.
    6. Звуковой сигнал: Включает звуковой сигнал непрерывности.
    7. Относительный режим (REL): Сохраняет существующие показания (дельта) и сбрасывает отображение на ноль. Устанавливает относительную контрольную точку для сравнения со следующим показанием.
    8. Кнопки курсора: Разрешить ввод данных, прокрутку меню, настройку дисплея и другие задачи.
    9. Частота и рабочий цикл Измерение .
    10. Диапазон: Переключение в ручной режим и циклическое переключение всех диапазонов. Автоматический выбор диапазона восстанавливается при нажатии в течение двух секунд.
    11. (i) info: Отображает информацию о текущей функции или элементах на дисплее в момент нажатия кнопки.
    12. Яркость: Переключает подсветку дисплея между выключенной, низкой и высокой.
    13. Выбрать: (только 3000 FC) Выбирает / отменяет выбор выделенного беспроводного модуля на дисплее. Удерживайте в течение одной секунды, чтобы привязать все выбранные модули к измерителю и остановить процедуру обнаружения.
    14. Вверх / вниз: (только 3000 FC) Перемещает выделение на дисплее к следующему беспроводному модулю, отображаемому на дисплее.

    Гнезда для цифрового мультиметра

    Не все измерители выходят за пределы входного гнезда для миллиампер (мА) и микроампер (мкА).

    1. A (амперы)
      Вход красного измерительного провода для:
      • Измерение тока до 10 A.
      • Текущие измерения частоты и рабочего цикла.
      • Дополнительные токовые клещи на выходе мА для измерения тока от 400 А до предела клещей.
    2. мА, мкА (миллиампер, микроампер)
      Вход красного измерительного провода для:
      • Измерения тока от 0 мкА до 400 мА (до 600 мА в течение 18 часов).
      • Текущие измерения частоты и рабочего цикла.
      • Дополнительные токовые клещи на выходе мА для измерений до 600 А переменного тока.
    3. COM
      Черный ввод измерительного провода для:
      • Все измерения.
      • Низкое / отрицательное соединение для измерения цепи или принадлежностей.
      • Также известен как «терминал возврата». COM – это сокращение от обычного.
    4. Напряжение (В), сопротивление (Ом), проверка диодов (стрелка плюс символ), емкость (другой символ), температура.
      Красный вход щупа для:
      • Измерения напряжения, сопротивления, диода, емкости, частоты, рабочего цикла и, если возможно, температуры.
      • Также можно использовать красный провод клещей при использовании токовых клещей с эффектом Холле.

    Важно: Входное гнездо, выбранное для красного тестового провода, ДОЛЖНО соответствовать параметру, выбранному на шкале. Установить на вольт переменного тока? Убедитесь, что красный измерительный провод подключен к разъему, предназначенному для измерения напряжения, а не тока. В противном случае риску подвергаются счетчик, оборудование и технический специалист.

    Дисплей цифрового мультиметра

    960 960 916 660
    Идентификатор Ссылка Основной Вторичный

    57
    Вторичный

    57 1
    Цифры x
    2 Полярность x
    4 Относительный режим (REL) x
    5 Сглаживание x x x
    7 Высоковольтный вход (если 30 В или выше, переменный или постоянный ток) x
    81660 Активно x
    9 Удержание дисплея x
    10 Максимальный режим 1657 Мин. Макс. Запись x
    12 Режим фильтра нижних частот x
    индикатор заряда батареи
    14 Режим записи x
    15 Единицы измерения x
    16 Выбранный диапазон x -режим разрешения x
    18 Автоматический или ручной диапазон x

    Ресурсы по теме

    цифровые и аналоговые »Электроника Примечания

    Использовать мультиметр, аналоговый или цифровой цифровой мультиметр, как правило, несложно, хотя несколько полезных инструкций могут помочь в начале работы, а также подсказки и подсказки.


    Руководство по мультиметру Включает в себя:
    Основные сведения о тестере Аналоговый мультиметр Как работает аналоговый мультиметр Цифровой мультиметр DMM Как работает цифровой мультиметр Точность и разрешение цифрового мультиметра Как купить лучший цифровой мультиметр Как пользоваться мультиметром Измерение напряжения Текущие измерения Измерения сопротивления Тест диодов и транзисторов Диагностика транзисторных цепей


    Мультиметры очень дешевы и являются одним из наиболее часто используемых устройств для тестирования электроники.Хотя базовая инструкция по эксплуатации мультиметра может быть дана при покупке тестового счетчика, подробности о том, как использовать мультиметр для тестирования цепей и получения от них максимальной пользы, не всегда доступны.

    Несмотря на то, что между внутренними схемами аналоговых и цифровых мультиметров есть существенные различия, способ их использования сравнительно схож. Однако ниже приведены отдельные разделы с инструкциями по использованию цифрового мультиметра и аналогового мультиметра.

    Типичный недорогой цифровой мультиметр

    Как пользоваться цифровым мультиметром

    При рассмотрении того, как использовать цифровой мультиметр, DMM, стоит понять основные элементы управления.

    Обычно в верхней части главной передней панели находится экран, на котором отображаются показания и, возможно, некоторые другие индикации.

    Также будет главный переключатель для выбора типа измерения: ампер, вольт, ом и любых других типов измерений, которые необходимо выполнить. Это может включать положение выключения, хотя некоторые измерители имеют отдельный переключатель включения / выключения.

    Также будут соединения для датчиков. Несколько лет назад эти разъемы обычно были обычными вилками бананового типа, но в наши дни безопасность более заметна, аналогичные разъемы, но с большей защитой от случайного касания проводящих поверхностей.

    Обычно имеется три или, возможно, четыре соединения. Одно из них – это обычное соединение, к которому обычно подключается черный щуп. другой – обычно для измерения напряжения и сопротивления. Третий тип обычно предназначен для измерения тока, и может быть даже один для диапазонов малых значений тока.

    Могут быть дополнительные соединения для датчиков температуры или для испытаний транзисторов, где необходимы три соединения и т. Д.

    Сам по себе цифровой мультиметр обычно очень прост. Зная, как проводить измерения напряжения, тока и сопротивления, можно приступить к использованию мультиметра. Если счетчик новый, очевидно, что для его питания потребуется установить батарею. Обычно это просто и понятно, подробности можно найти в инструкции по эксплуатации цифрового мультиметра.

    … помимо ампер, вольт и ом, многие цифровые мультиметры могут измерять параметры, включая частоту, емкость, целостность цепи и температуру ….

    Использовать цифровой мультиметр довольно просто – несколько простых шагов позволят им легко использовать.

    При использовании счетчика можно выполнить несколько простых шагов:
    1. Включите счетчик
    2. Вставьте датчики в правильные соединения – это необходимо, потому что может быть использовано несколько различных соединений.
    3. Установите переключатель на правильный тип измерения и диапазон, в котором будет проводиться измерение. При выборе диапазона убедитесь, что максимальный диапазон превышает ожидаемый. При необходимости диапазон цифрового мультиметра может быть уменьшен. Однако выбор слишком большого диапазона предотвращает перегрузку счетчика.
    4. Оптимизируйте диапазон для лучшего чтения. Если возможно, разрешите всем начальным цифрам не считывать ноль, и таким образом можно будет прочитать наибольшее количество значащих цифр.
    5. После завершения считывания рекомендуется поместить щупы в гнезда для измерения напряжения и установить диапазон на максимальное напряжение. Таким образом, если счетчик случайно подключен, не задумываясь об используемом диапазоне, вероятность повреждения счетчика мала. Это может быть неверно, если он оставлен на текущее показание, и счетчик случайно подключен к точке высокого напряжения!

    Как пользоваться аналоговым мультиметром

    Аналоговый мультиметр очень прост в эксплуатации.Зная, как проводить измерения напряжения, тока и сопротивления, необходимо только знать, как использовать сам мультиметр.

    Обычно аналоговый тестовый измеритель имеет основную шкалу измерителя, а под ней находится переключатель диапазона. Обычно используется только один переключатель, но в некоторых случаях используется более одного, как в случае с британским AVO 8.

    Переключатель будет иметь положения для постоянного и переменного напряжения, а также постоянного и переменного тока. Также будут диапазоны сопротивления.

    Что касается цифрового мультиметра, то здесь будут разные подключения для тестовых щупов. Часто защита этих подключений не такая строгая, как для цифровых мультиметров – многие аналоговые измерители намного старше и могут не иметь тех же стандартов безопасности, когда они были сделаны. Соответственно, при обращении с ними требуется особая осторожность.

    Если счетчик новый, то, очевидно, потребуется установить любую батарею или батареи, необходимые для измерения сопротивления.

    … Аналоговые мультиметры доступны уже много лет и очень гибки в использовании ….

    Использовать аналоговый мультиметр так же просто, как использовать цифровой, но будут заметны некоторые отличия.

    При использовании счетчика можно выполнить несколько простых шагов:
    1. Вставьте датчики в правильные соединения – это необходимо, потому что может быть несколько различных соединений, которые можно использовать. Убедитесь, что вы выбрали правильные соединения, а не вставляйте их в те, которые предназначены для измерения слабого тока, если требуется измерение высокого напряжения – это может повредить мультиметр.
    2. Установите переключатель на правильный тип измерения и диапазон, в котором будет проводиться измерение. При выборе диапазона убедитесь, что максимум для конкретного выбранного диапазона выше ожидаемого. При необходимости позже диапазон мультиметра может быть уменьшен. Однако выбор слишком большого диапазона предотвращает перегрузку измерителя и любое возможное повреждение движения самого измерителя.
    3. Оптимизируйте диапазон для лучшего чтения. Если возможно, отрегулируйте его так, чтобы можно было добиться максимального отклонения счетчика.Таким образом будет получено наиболее точное показание.
    4. После завершения считывания рекомендуется поместить щупы в гнезда для измерения напряжения и повернуть диапазон в положение максимального напряжения. Таким образом, если счетчик случайно подключен, не задумываясь о диапазоне, который будет использоваться, вероятность повреждения счетчика мала. Это может быть неверно, если он оставлен на текущее показание, и счетчик случайно подключен к точке высокого напряжения!

    Общие советы и подсказки

    Независимо от типа используемого измерительного прибора, будь то аналоговый цифровой мультиметр, цифровой мультиметр, есть несколько моментов, о которых стоит помнить:

    • Уход за датчиками: Несмотря на то, что датчики были разработаны для измерения точек в цепи, они все же легко соскальзывают.Иногда это может вызвать короткое замыкание, поэтому при зондировании необходимо соблюдать осторожность и следить за тем, чтобы зонды не соскальзывали.
    • Выключайте глюкометр, когда он не используется: Когда тестер не используется, всегда целесообразно выключить его. Хотя аналоговые измерители не имеют кнопки включения / выключения, цифровые измерители имеют, и они расходуют заряд батареи, когда они включены. У некоторых будет возможность автоматического отключения, но не у всех. Всегда разумно выключать цифровой мультиметр, когда он не используется.Таким образом, батарея с меньшей вероятностью разрядится и будет готова к использованию, когда это необходимо.
    • Верните измеритель в положение переключателя высокого напряжения после использования: При использовании тестового измерителя, аналогового или цифрового, разумно вернуть переключатель диапазонов в положение наивысшего напряжения после использования. Таким образом, если измерительный прибор используется без установки правильного диапазона, что легко может произойти при включении в тестирование, никаких повреждений не произойдет. Если он был установлен на диапазон низкого тока, могла быть явная возможность повреждения, если, например, он был предназначен для измерения большого напряжения.
    • Соблюдайте полярность для аналоговых тестовых счетчиков: Если измерение напряжения или тока неверно для аналогового тестового счетчика, стрелка счетчика отклонится назад, и если присутствует большое показание, это может повредить счетчик движение. Всегда разумно убедиться, что ожидаемые показания соответствуют способу исследования цепи.
    • Выберите самый высокий диапазон для первого измерения: Для любого измерителя, особенно для аналоговых измерительных приборов, важно, чтобы сначала был выбран самый высокий диапазон.Таким образом, при наличии большого напряжения счетчик не будет перегружен. Некоторые цифровые мультиметры имеют возможность, известную как автоматический выбор диапазона, когда он выбирает диапазон после того, как он был установлен на текущее напряжение сопротивления и т. Д., Но для других необходимо установить диапазон, а также тип измерения. Это может быть очень важно для аналоговых измерительных приборов, так как движение измерительного прибора может быть повреждено, если оно будет слишком сильно перегружено.

    Это всего лишь несколько общих советов, которые помогут в использовании мультиметров, как аналоговых, так и цифровых.

    Более глубокое понимание измерений

    Основными измерениями, которые следует проводить с помощью тестовых приборов, являются измерения напряжения, тока и сопротивления. Измерение напряжения является наиболее простым, но ток и сопротивление также не должны вызывать каких-либо серьезных проблем. Более подробная информация представлена ​​по ссылкам ниже.

    • Измерения напряжения: Измерения напряжения обычно выполняются путем выбора правильного диапазона и последующего размещения зондов в двух точках измерения.Обычно черный щуп используется для заземления, а красный – для более высокого напряжения.
    • Измерение тока: При измерении тока с помощью тестового измерителя обычно необходимо сделать разрыв цепи и установить измеритель в соответствии со схемой, чтобы ток протекал через измеритель. Таким образом измеряется сила тока. Хотя есть способы, при которых цепь не нужно разрывать, это наиболее широко используемый метод.
    • Измерения сопротивления: Измерения сопротивления легко выполнить с помощью аналоговых и цифровых мультиметров. Измерения можно просто выполнить, поместив резистор между двумя датчиками и измерив сопротивление. Очевидно, что выбор наиболее подходящего диапазона является ключевым. При измерении сопротивления лучше всего это делать с удаленным из схемы компонентом, иначе другие компоненты схемы будут влиять на результат.Также конденсаторам потребуется время для зарядки, и это будет означать, что окончательное значение не будет достигнуто в течение некоторого времени. Также диоды будут давать разные значения в разных направлениях.

    Аналоговые измерительные приборы, как правило, могут измерять только ток, напряжение и сопротивление – диапазоны переменного и постоянного тока обычно доступны как для тока, так и для напряжения.

    Цифровые мультиметры

    могут выполнять эти измерения, и в дополнение к этому многие цифровые мультиметры также могут выполнять измерения емкости, частоты, выполнять тесты диодов и транзисторов, некоторые могут выполнять измерения температуры, и есть даже другие измерения, которые могут быть выполнены.Ознакомьтесь с инструкциями к цифровому мультиметру, чтобы точно узнать, что можно делать и как можно проводить тесты.

    Мультиметры

    очень просты в использовании, и они являются наиболее важным испытательным оборудованием, которое необходимо, если необходимо выполнить какие-либо работы по созданию электроники. К счастью, инструкции мультиметра о том, как ими пользоваться, просты, и они должны прослужить долгие годы безупречной службы. Кроме того, можно использовать мультиметр для выполнения многих типов испытаний.Даже старые аналоговые измерители можно использовать по-разному, а цифровые мультиметры часто имеют много возможностей измерения, помимо базовых измерений ампер, вольт и ом.

    Другие темы тестирования:
    Анализатор сети передачи данных Цифровой мультиметр Частотомер Осциллограф Генераторы сигналов Анализатор спектра Измеритель LCR Дип-метр, ГДО Логический анализатор Измеритель мощности RF Генератор радиочастотных сигналов Логический зонд Тестирование и тестеры PAT Рефлектометр во временной области Векторный анализатор цепей PXI GPIB Граничное сканирование / JTAG Получение данных
    Вернуться в меню тестирования.. .

    .

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
