Расширительный бак для отопления: как подобрать лучший вариант

Icer

3197 0 2

Любая система отопления в частном доме должна иметь расширительный бак. Он необходим для компенсации увеличения объема теплоносителя при его нагревании. Я расскажу вам, какие типы конструкций бывают, чем они отличаются и как подобрать лучший вариант для вашего дома.

Для системы отопления обязательно наличие расширительного бачка

Виды емкостей и рекомендации по их выбору

Вначале я расскажу, какие типы баков бывают, а после мы разберем все аспекты правильного подбора резервуара. Оговорюсь сразу — варианты для водоснабжения нельзя использовать в отопительных системах, так как они рассчитаны для холодной воды. Подбирать нужно те конструкции, которые специально предназначены для отопительных коммуникаций.

Для отопления применяются специальные виды емкостей

Два варианта конструкций

На рынке можно встретить такие типы баков:

  • Открытый;
  • Закрытый.

Разберем особенности каждого из них.

Емкости открытого типа имеют такие отличия:

  • Это открытые резервуары. В них при необходимости можно долить теплоноситель, уровень проверяется на глаз не реже раза в месяц в отопительный период. Объем может быть разным, все зависит от емкости системы, которая установлена у вас дома;

Лучше выбирать варианты прямоугольной формы небольшой ширины — они занимают меньше всего места

  • Они всегда размещаются выше уровня теплоносителя в доме. То есть если у вас трубы идут под самым потолком, то придется располагать резервуар на чердаке, что не очень удобно. Вам придется периодически лазить туда, чтобы контролировать уровень теплоносителя и утеплять емкость на зиму, чтобы не произошло замерзание жидкости;

Бак всегда располагается выше уровня циркуляции теплоносителя, что не всегда удобно

  • Этот вариант подходит только для воды. Нельзя заливать антифриз и другие специальные теплоносители — они будут быстро испаряться. Кроме того, давление в системе должно быть невысоким, иначе жидкость будет выливаться из бачка.

Теперь разберем бачки закрытого типа.

Иллюстрация Описание
Используются в системах закрытого типа. В них присутствует циркуляционный насос, который обеспечивает более стабильное движение теплоносителя. Этот вариант хорош тем, что жидкость не испаряется, вам не нужно постоянно проверять ее и доливать по мере необходимости.
Нет нужды располагать резервуар в самой высокой точке. Вы производите подключение там, где вам удобно, тем самым более рационально используется пространство и экономятся деньги на монтажных работах.

Схема делается заранее, чтобы вы на ходу не решали, где поставить бак.

Внутри бака расположена мембрана. На схеме хорошо виден принцип работы системы. Когда вода холодная и давление в системе невелико, воздух, который закачан в емкость под давлением, выталкивает воду. По мере роста температуры и давления вода заполняет бачок, при этом давление в самой отопительной системе снижается.

Мембранный вариант позволяет поддерживать в системе постоянное давление.

Снижаются теплопотери. В закрытой системе жидкость в расширительном бачке не остывает.

Важным является и тот факт, что в закрытой емкости нет доступа воздуха, поэтому процессы коррозии металла протекают намного медленнее, чем в открытом варианте.

Критерии выбора емкости

Теперь разберемся с тем, на какие аспекты стоит обратить внимание при покупке расширительного бака.

Иллюстрация Описание
Тип мембраны. Есть два основных вида бачков закрытого типа:
  • С несъемной мембраной;
  • Со съемной мембраной.

Единственное достоинство первого варианта — невысокая цена. Но если мембрана выйдет из строя, то вам придется менять изделие целиком.

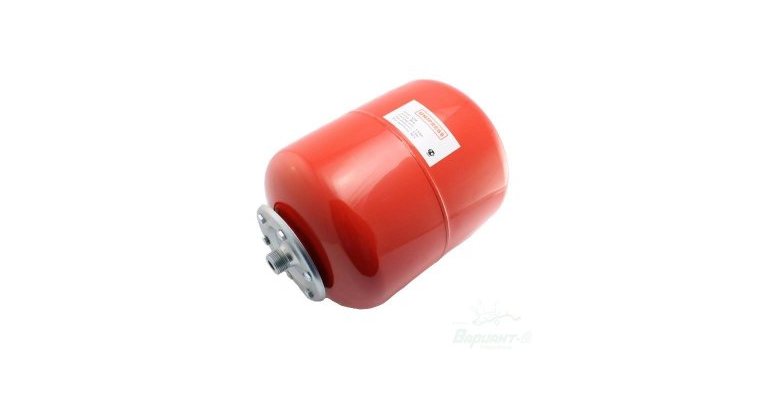

Если же у вас вариант с фланцем, как на фото, значит, мембрану можно менять в случае ее повреждения. Это позволяет снизить затраты на ремонт.

Объем расширительного бачка. Он рассчитывается индивидуально для каждой системы. Вам необходимо знать емкость всех составляющих элементов, чтобы провести расчет.

Я не буду давать вам сложные формулы для расчетов своими руками. В наши дни вы можете без труда найти онлайн-калькулятор и с его помощью вычислить оптимальный объем расширительного бака.

Большинство торговых точек бесплатно рассчитывают объем бака при покупке его у них. Воспользуйтесь этим предложением, главное — иметь на руках проект системы отопления.

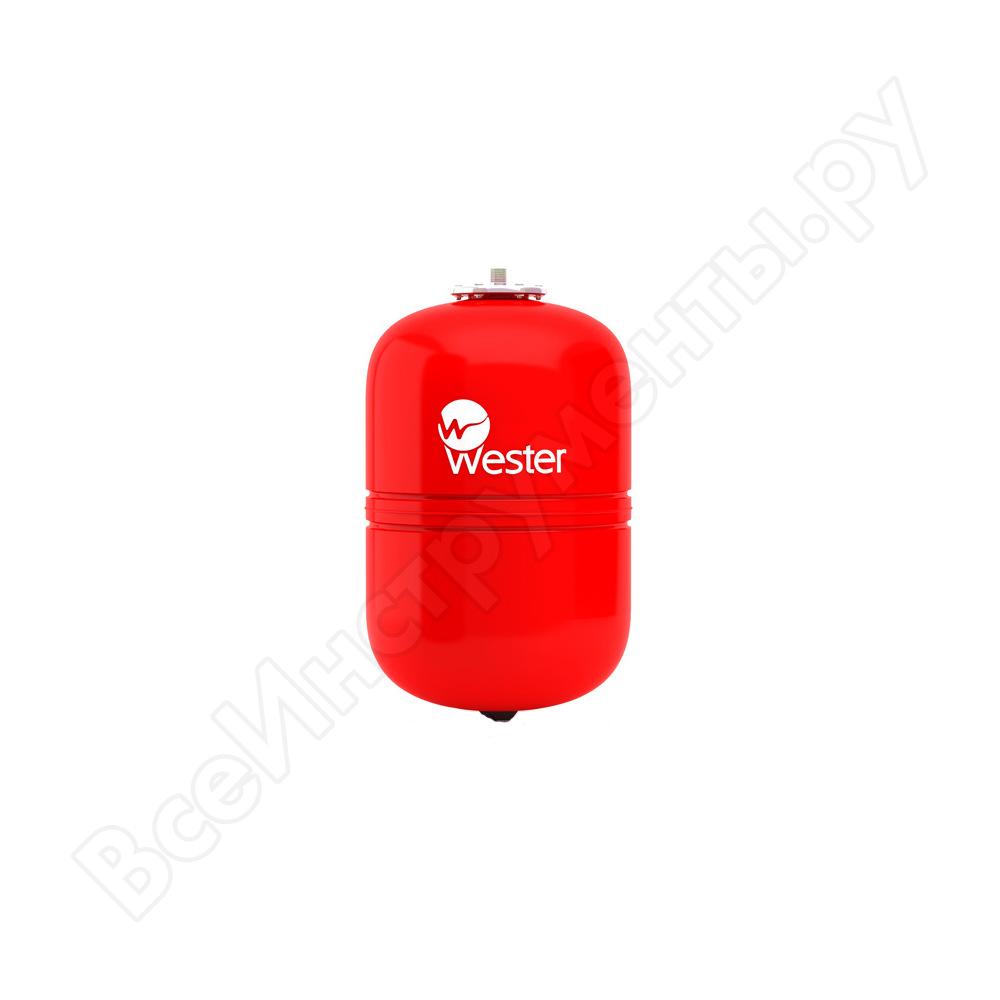

Тип емкости. Лучше всего выбирать изделия красного цвета, так как именно так окрашиваются варианты для отопительных коммуникаций. Не нужна никакая инструкция, просто помните — красный для отопления, синий — для горячей воды.

Есть и другие цвета, но они в продаже встречаются нечасто, там нужно разбираться по документации.

Производитель емкости
. На рынке представлено множество вариантов, но лучше всего себя зарекомендовали бренды Reflex и Wester. При цене от 1000 до 8000 в зависимости от объема, они обладают очень хорошим качеством.

Вывод

Теперь вы знаете всю необходимую информацию по выбору бачков и сможете найти оптимальный вариант для своего дома без особого труда. Видео в этой статье поможет еще лучше разобраться в теме, а если у вас есть вопросы — задавайте их в комментариях.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен 4 сентября 2017г.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора – добавьте комментарий или скажите спасибо!


Последние ответы на форуме

Возможно вас заинтресуют

Какой мембранный бак выбрать? — Расширительные баки Zilmet — официальный сайт в России Zilmet

На современном рынке расширительных баков представлены как местные, так и зарубежные производители оборудования, и соответственно различные ценовые сегменты. Внешне многие баки совершенно идентичны, но как мы увидим, могут иметь значительную разницу в цене, а также в сроке службы. Лучшие из них прослужат не менее 10 лет, худшие – максимум 1 год.

Далее мы рассмотрим, чем отличаются гидроаккумуляторы и разберемся, какие факторы влияют на их стоимость и срок службы.

Для примера, мы сравним баки ZILMET (Италия) c тремя другими известными марками, одна из которых- популярный российский производитель баков, условно назовём W, другая -не менее известный зарубежный бренд, условно назовём R, третья- также бренд европейского происхождения- С.

Гидроаккумулятор ZILMET

Гидроаккумулятор W

гидроаккумулятор R

Гидроаккумулятор C

Ниже в таблице приведены сравнительные характеристики вышеуказанных баков. За основу взят самый распространенный вариант бака – это мембранный гидроаккумулятор, ёмкостью 100 л, с макс. рабочим давлением 10 Бар со стандартным фланцем из оцинкованной стали.

V=100 л, P=10 бар Бак ZILMET Российский бренд W Зарубежный бренд R Зарубежный бренд C
Вес бака в сборе16,88016,43014,75014,750
Вес Фланца, кг0,3450,3600,3500,350
Вес Мембраны, кг1,2451,2050,9501,555
Бак пустой, кг14,76014,33012,39012,240
Толщина стенки, мм1,61,51,21,25

1. Вес и толщина стенок бака:

Вес мембранных баков при одинаковом объеме может отличаться. За счет использования толстого стального листа бак имеет бОльшую массу. Толщина стенок бака влияет на коррозионную стойкость и герметичность корпуса.

При измерении веса образцов самым легким оказался бак W-16,430 кг, баки R.и С весят в сборе по 14,75 кг каждый, и 16,88 кг вес бака ZILMET. Толщина металла оказалась в баке ZILMET самой большой и составила 1,6 мм, против 1,5 – у бака W, 1,2 – у бака R и 1,25 – у бака С.

Этого обычный покупатель и не заметит, но для специалистов это не секрет. При разрыве мембраны вода попадает во внутреннюю полость бака (на металл) и приводит к интенсивной коррозии, которая может стать сквозной. В качественном баке можно заменить лопнувшую от времени мембрану и пользоваться баком еще длительное время. В баке из-за тонкого металла это не получится, придется покупать новый бак.

2. Мембрана бака.

Мембрана- основной элемент бака, влияющий на его работоспособность и надежность. Качество мембраны зависит от исходного материала и соблюдения технологии производства. Важен и размер мембраны, который влияет на количество циклов растяжений-сжатий и срок службы.

Размер мембраны, не соответствующий объему бака, а также сырье с примесями для ее изготовления приводит к сокращению срока службы изделия и является причиной постороннего запаха в воде.

Возможность использования гидроаккумуляторов в системах питьевого водоснабжения подтверждается наличием Сертификата соответствия и санитарно-эпидемиологического заключения.

На фото видно отличие в размерах и форме мембран. Чем больше размер, а соответственно и вес мембраны, тем больше вероятность, что она не порвется при растяжении во время закачивания в нее воды. Для баков объема 100л мембрана обычно имеет дополнительное крепление.

Итак, срок службы бака зависит от качества мембраны и условий его эксплуатации.

3. Фланец

Фланец является “слабым местом” гидроаккумулятора, так как именно он больше всего подвержен коррозии.

Большинство производителей используют фланец из оцинкованной стали, что является оптимальным решением с точки зрения цены и срока службы.

Производитель Zilmet, продлевая срок службы гидроаккумулятора, предлагает следующие решения в виде различных вариантов фланцев:

  • фланец из нержавеющей стали (INOX)
  • фланец составной нерж./сталь
  • фланец EVO – из Технопрена (высококачественный технополимер, который придает фланцам большую прочность и устойчивость к изменению температуры до 150 °С без потери качества)

На рисунке выше представлены образцы баков в разобранном виде. У бака R справа мы видим круглую деталь из светлого пластика со встроенной решеткой, которая вставляется во фланец и служит для очистки поступающей в бак жидкости от мусора и имеет изнутри пластиковую защиту, которая не допускает преждевременную коррозию фланца, аналогичный «фильтр» имеет и бак С. Такую конструкцию предлагают далеко не все европейские фирмы, не говоря уже об азиатских. У бака ZILMET данная решетка металлическая и наварена на патрубок фланца. А вот у бака фирмы W слева этот элемент отсутствует.

4. Цены

Мембранные баки фирмы ZILMET (Италия) занимают среднюю ценовую нишу, более дорогие – баки из Германии и США. Более дешевый ценовой сегмент – баки из России и Китая. Вертикальный мембранный расширительный бак для водоснабжения 100 л компании ZILMET имеет розничную цену 156 EUR и 2 года гарантии, розничная стоимость бака W составит порядка 120 EUR, бак С в розницу стоит около 170 EUR и соответственно розничная стоимость бака R составит порядка 180 EUR. Таким образом, все представленные образцы находятся в среднем ценовом сегменте, что отражает качественные характеристики представленных баков. На рынках представлены и более дешевые гидроаккумуляторы, но в таком случае покупатель подвержен риску приобрести некачественный товар без гарантий его надёжной работы.

В качестве дополнительных опций производитель ZILMET в зависимости от состава перекачиваемой жидкости, а также окружающей среды, предлагает гидроаккумуляторы для питьевой воды со следующими конструктивными особенностями:

  • приемлемые по стоимости и высококачественные гидроаккумуляторы серий EASY Pro с фиксированной (несменной) мембраной, которая делит объем бака примерно поровну и внутренние стенки гидравлической части выполнены из специального пищевого пластика, поэтому вода никогда не касается металлического корпуса
  • гидроаккумуляторы серии HY-PRO со сменной мембраной. Вставка оцинкованного фланца, контактирующая с водой, изготовлена из полипропилена, что позволяет использовать баки в том числе и с агрессивной средой
  • баки серии INOX pro из нержавеющей стали AISI 304 со сменной мембраной.для использования в прибрежных зонах, где соленый воздух может разрушать и наносить ущерб изделиям, не выполненным из нержавеющей стали
  • мембранный гидроаккумулятор с фланцем из нержавеющей стали – при необходимости перекачивания воды с мелкими примесями, с содержанием твердых частиц, известковой воды. Срок службы фланца из нержавеющей стали неограничен.

При выборе гидроаккумулятора мы рекомендуем Покупателям также обращать внимание на наличие зап. частей на случай непредвиденного выхода из строя мембранного бака.

Важно понимать, что при необходимости вы сможете оперативно приобрести и произвести замену мембраны или фланца, и не менять неисправный бак на новый по причине отсутствия зап. частей у продавца.

Эксклюзивный дистрибьютор продукции ZILMET ГК Электропомпа осуществляет бесперебойные поставки и обеспечивает 100% наличие зап.частей среди своей оптово-розничной сети.

Подведем итоги

Мы постарались объяснить, что хоть все гидроаккумуляторы и выглядят одинаково, разница в деталях все же существует.

  • Во-первых, при выборе гидроаккумулятора сравните его габаритные размеры с другими производителями.
  • Во-вторых, узнайте имя производителя и страну реального производства
  • В-третьих, определитесь по стоимости.

Но помните, европейский гидроаккумулятор от известного производителя будет гарантированно качественным и долговечным.

И еще! Разочарование от плохого качества длится гораздо дольше, чем удовлетворение от низкой цены!

Как выбрать расширительные баки для водоснабжения и отопления

То, что при изменении температуры объем воды может расширяться и сжиматься, известно нам еще со школы. В большинстве современных систем отопления теплоносителем является эта самая проблемная, с точки зрения своих физических свойств, вода. А расширительные бачки для того и нужны, чтобы минимизировать последствия постоянного колебания объема жидкости в трубах и трубочках. Расширительные баки, которые были установлены в водоснабжение, нужны, чтобы не обнаруживались порывы из-за перепадов давления в системе. Сегодня мы больше внимания уделяем именно расширительным бачкам для отопления, но также и не обойдем своим вниманием баки для систем закрытого формата водоснабжения.

В современных котлах зачастую расширительные баки для системы отопления находятся в самой системе котла. Объем таких расширительных бачков для системы отопления, расположенных внутри котла, зачастую не превышает 10-12 л. Чтобы более наглядно представить — такое же количество жидкости помещается в обыкновенное всем привычное ведро. При нагреве от температуры ниже комнатной до 70 — 80 градусов Цельсия водичка расширяется примерно на 3-3. 5% или же около на 0,3-0,5% при повышении каждый раз на 10 градусов. Размер итогового расширения зависит от изначального давления воды в системе отопления, количества растворенных в ней молекул солей и металлов. а также прочих факторов. То есть, если нагреть систему отопления с давлением полтора БАРа и объемом 100 л до 70 градусов тепла с температурного уровня около 15 градусов, то ее объем расширяется примерно на 3,5-4 л. Что мы имеем в итоге? Расширительные баки, расположенные внутри котла, могут употребляться для систем отопления, в которых циркулирует максимум 200 л воды. В том варианте, если в вашем случае итоговый объем жидкости больше, нужно думать о том, чтобы смонтировать еще один расширительный бак.

Практически все ретросистемы отопления были оснащены расширительным баком с незапаянным верхом, делалось это для исключения избыточного напряжения воды после нагрева системы с помощью котла. Какие-то емкости были подключены к водоснабжению и наполнялись по случаю необходимости полуавтоматически. То есть хозяину требовалось всего лишь покрутить вентиль. Какие-то не были подключены к водоснабжению крановым соединением, то есть вода заливалась после испарения в них вручную. В любом случае, монтировались они по линии выше всех труб снабжения водичкой и отопления.

Что собой представляли старые баки для котла и почему от них стали массово отказываться

Образно говоря, типичным баком открытого типа был или сваренный короб с открытой верхней частью, либо даже обыкновенная переделанная кастрюля из алюминия или другого металла с крышкой. При температурных скачках вода в таком далеко не совершенном бачке для системы отопления то повышала свой уровень, то снижала. Вне всяких сомнений, такие варианты гораздо дешевле современных усовершенствованных, но они, грубо говоря, уже морально устарели и обходятся дороже. Странно звучит, но это факт.

Дело в том, что открытый расширительный бак способствует преждевременной коррозии отопительной системы изнутри. Причина этому — кавитация, более того, образовавшиеся в системе отопления пузырьки негативно влияют не только непосредственно на трубы отопительной системы, но и на насос. Да, принудительная циркуляция воды в системе отопления тоже от этого страдает. Более того, вода из расширительного бачка без запаянной крышки постоянно испаряется, то есть концентрация солей, хлора и прочих не самых полезных для металлических деталей всей системы отопления и водоснабжения со временем повышается.

Современные расширительные баки для водоснабжения и отопления

Современные более совершенные системы отопления дополняются более замысловатой конструкцией расширительного бака для воды. Сегодня суперпопулярными и сверхэффективными считаются мембранные расширительные баки для воды закрытого типа в системе отопления. Какова же здесь конструкция?

Представьте себе полую емкость, которая разделена на две части с помощью мембранной герметичной сетки. Верхняя часть заполнена в таком бачке воздушной или инертной смесью, внешняя же играет роль дополнительной емкости, куда заходят излишки воды при нагреве системы отопления закрытого типа котлом и, соответственно, увеличении кубов, занимаемых Н2О.

Такой вариант дополнительного расширительного бака для системы отопления закрытого типа гораздо более эффективный, чем старые традиционные открытые варианты. Дело в том, что в таком баке сведены на нет риски по типу испарения, изменения химического состава воды, кавитации.

Чем отличается гидроаккумулятор для водоснабжения и расширительный бак для отопления

Расширительный бак для отопления нужен для того, чтобы разница объема воды вследствие ее разогрева в закрытых системах отопления не была пагубной для целостности самой системы. Расширительные баки или гидроаккумуляторы для отопительной системы выполняют опцию защиты от гидроскачков при резких рывках давления. Монтируются в систему они для того, чтобы повысить время службы труб и минимизировать разрывы в системе, снизив этот риск практически до нуля. По внешнему виду их, если говорить честно, нельзя отличить. Единственное, расширительный бак для водоснабжения чаще всего окрашен в белый цвет, а бачок для отопительной системы — в красный. Не без исключений, но так бывает чаще всего, и это то, что первым бросается в глаза. Главное же отличие надежно скрыто внутри: мембрана.

Мембрана для расширительного бака в системе водоснабжения

выполнена в формате груши, эта условная груша внутри наполнена h3O. На нее сверху давит закаченный воздух, компенсируя возможное появление резкого сверхсильного давления. Что касается расширительного бачка для системы отопления, то там, об этом уже было упомянуто, мембраной делится полость на две части:

  • вода или другой теплоноситель;
  • воздух либо же инертный газ.

Некоторые решаются применять расширительные баки для водоснабжения в качестве расширительного бачка для отопления или наоборот. Рисковать так не стоит, так как в баке для системы отопления мембранный переход приспособлен для работы в условиях повышенных температур. Более того, если вы врежете расширительный бачок для отопления в систему водоснабжения, то через пару лет можете получить струю воды из крана, обильно насыщенную оксидом железа или, по-другому, обыкновенной ржавчиной.

Как работает мембранный бак закрытого типа

Давайте разберемся поподробнее, как функционирует мембранный бак закрытого типа. Вообще, алгоритм его работы довольно прост. Внутри с одной стороны мембранного расширительного бачка для отопления с помощью котла давит воздух, с другой стороны — водичка или другая жидкость из системы отопления. Только в системе поднимается температурный уровень, вода расширяется, она выталкивается в бачок. Мембранный диск прогибается внутрь. Как только уровень температуры в трубах падает, расширительный бак “спускает” вниз мембранный диск, и вода благополучно возвращается в систему.

У современного мембранного расширительного бака закрытого типа есть масса достоинств, по сравнению с его открытым прадедушкой.

  • Во-первых, потери внутритрубной жидкости сведены к нулю.
  • Во-вторых, коррозия бака также сведена к нулю (практически), потому что его стенки не контактируют одновременно с воздухом и водой.
  • В-третьих, уровень кавитации, то есть образование пузырьков в жидкости, сведен к минимуму.

Понятно, что самой уязвимой деталью в мембранном баке для закрытой системы отопления с помощью котла является, собственно, сама мембрана. Но в случае поломки ее можно поменять, хотя и случается такое очень редко. Как правило, удачные конструкции работают без проблем и поломок десятки лет. Гораздо дольше, чем среднестатистический котел.

Если вы устанавливаете новую станцию газового отопления, не стоит даже размышлять о том, нужно ли купить расширительный мембранный бачок. В Украине (Киев) сделать это можно далеко не по самой высокой стоимости. Но цена, заплаченная за новое приобретение, окупится сторицей длительной и беспроблемной службой.

Последнее: если вы еще не определились с производителем, можем вам посоветовать Sprut. Товары производства этой компании можно купить за относительно небольшую цену, но по своему качеству они не уступают европейским и американским аналогам.

Как выбрать бак для систем водоснабжения

Бак для водоснабжения (расширительный бак) представляет собой емкость, используемую для автономного отопления и водоснабжения. Он предотвращает возникновение повышенного давления и защищает систему от гидравлических ударов. Расширительные баки подбираются индивидуально для каждой системы с учетом всех параметров и характеристик. Они должны быть устойчивы к повышенному давлению и не восприимчивы к коррозии.

Главная задача расширительных баков для водоснабжения поддержание оптимального давления в системе. Для этих целей в баках используются компенсаторы, выравнивающие нагрузку на все части системы водоснабжения. Бак и мембрана, контактирующие с водой, изготавливаются из материалов, не влияющих на вкус воды. Такие материалы должны быть сертифицированы и отвечать санитарно-гигиеническим требованиям.

Бак для водоснабжения: принцип действия.

Внутри расширительного бака размещена резиновая мембрана, делящая бак на две части. В одну накачивается воздух, другая часть остается пустой. Пустая часть бака после запуска водоснабжения заполняется водой. Часть с закачанным воздухом предназначена для поддержания заданного напора. Давлением воздуха вода выдавливается из бака в трубопроводы, благодаря чему создается устойчивое состояние системы. без перепадов и перегрузок.

Бак расширительный для водоснабжения: особенности работы.

Вода, попадающая из скважины в бак, находясь под давлением, увеличивает мембрану и уменьшает объем воздуха, создавая при этом некоторое давление. После достижения необходимого уровня давления насос отключается, вода расходуется и давление падает. Для поддержания давления насос опять включается.

Помимо прочих положительных качеств, мембранный бак компенсирует гидравлический удар, тем самым намного сокращая частоту включения насоса. Это повышает срок эксплуатации элементов системы и экономит электроэнергию. Кроме того, при отключении электричества бак для водоснабжения может играть роль прибора-“допользования”. Т.е. вода еще некоторое время будет поступать потребителю.

Расширительные баки бывают горизонтальной и вертикальной формы, открытыми и закрытыми. Объем воды, как и рабочее давление, также варьируются.

Структура баков для систем водоснабжения.

Конструкция гидроаккумулятора не слишком сложна: он состоит из герметично закрытой емкости овальной формы. Баки для систем водоснабжения имеют две внутренние камеры: воздушную и жидкостную. От аналогичных отопительных эти агрегаты отличаются наличием разделительной мембраны, а также характером материала ее изготовления.

Для того чтобы не навредить высокому качеству питьевой воды, ее делают из экологичного каучука, обладающего отличными гигиеническими свойствами. Что касается размеров баков – они могут быть совершенно разными, начиная от 8 и заканчивая 100 литрами.

Объем бака для водоснабжения

При расчете объема бака учитывается начальное давление воздуха, содержащегося в пустом отсеке бака, и рабочее (при максимальной нагрузке). Принципиальным же считается расчет необходимого напора воды. Хотя для потребителя и достаточно знать соотношение объема бака к объему всей системы, неправильно подобранный бак приводит к скорому выходу из строя оборудования и  трубопроводов.

 Бак открытого типа

Такие приборы устанавливаются на максимально возвышенных точках системы отопления (чердаки, крыши зданий). Напор воды компенсируется лишь атмосферным давлением, из-за чего отсутствует возможность регулировки и возникает опасность протечки при избытке жидкости. Сейчас баки открытого типа используются крайне редко.

Как выбрать бак для системы водоснабжения?

Чтобы выбор оборудования был оптимальным, следует взять на вооружение несколько правил:

  • Необходимо принимать во внимание, в какой именно системе будут задействованы агрегаты.
  • Стоит учитывать, какой температурный режим планируется.
  • Обращать внимание на технические параметры оборудования, которые были заданы производителем.
  • Если планируется остановить выбор на мембранном типе бака, то нужно иметь в виду, что насос здесь имеет ограниченное количество включений. Однако данное замечание не актуально в том случае, если воду предстоит накапливать под действием высокого давления.
  • Если в системе применяется насос поверхностного типа, то к нему должен прилагаться небольшой по объему гидроаккумулятор, поскольку он имеет большее количество подключений в течение минуты, чем насос погружного типа.
  • Мембранные баки для систем водоснабжения с горизонтальным способом установки следует использовать только в паре с поверхностными насосами.
  • Стоит учитывать конкретные характеристики системы водоснабжения.

В итоге, назначение бака сводится к нескольким основным принципам:

  • Оборудование помогает избежать гидроударов, возникающих внутри комплекса.
  • С его помощью стабилизируется и поддерживается на одном уровне давление внутри системы.
  • Благодаря наличию баков, происходит оптимизация функций насоса, поскольку он будет защищен от слишком частых включений.
  • Помогает продлить срок эксплуатации насоса.

виды, назначение и правильный выбор

В системе отопления одним из ключевых элементов для обеспечения бесперебойного функционирования является расширительный бак. Такой бак незаменим в отопительных системах, заполненных водой. Во время нагревания вода имеет свойство расширяться в объеме, поэтому для сбора ее избытка необходим бак. Подбирать оптимально подходящий по техническим параметрам бак нужно с учетом особенностей системы отопления и специфики отапливаемого объекта.

Какие бывают расширительные баки

В зависимости от конструкции выделяют такие виды расширительных баков:

  • Открытые относятся к устаревшим моделям. Они громоздкие, занимают много места и должны устанавливаться в самой верхней точке системы отопления, поэтому их обычно располагают на крышах и чердачных помещениях. Особенность такого бака заключается в том, что в случае нехватки воды в системе он может восполнить недостачу. Недостатком такой конструкции является высокая уязвимость к коррозии и нефункциональность при высоком давлении.
  • Закрытые мембранные баки лишены недостатков, которые есть у бачков открытого типа. Изнутри пространство бака разделено эластичной мембраной из резины. Одна часть бака рассчитана для сбора воды, а другая заполнена воздухом или газом. В момент поступления в камеру воды давление внутри воздушной камеры повышается до уровня, который установлен в системе отопления. Чем больше кубатура теплоносителя, тем важнее обеспечить контроль уровня давления.

Наиболее популярными и удобными в эксплуатации являются мембранные расширительные баки. Для контроля давления внутри камеры предусмотрено наличие специального компрессора. В небольших по объему баках, как правило, применяются диафрагменные мембраны, которые не подлежат замене. Более удобна мембрана балонного типа, так как при необходимости ее можно заменить.

Назначение расширительного бака

Чтобы понять, зачем нужен расширительный бак в системе отопления, стоит детальнее разобрать принцип функционирования отопительной системы с водным теплоносителем. Потребность в использовании расширительного бака связана с важным физическим свойством воды при нагревании расширяться в объеме. Чтобы компенсировать это свойство и исключить его влияние на функционирование системы отопления необходим расширительный бак.

Для снижения уровня давления в системе отопления и устранения рисков разрыва трубопровода необходимо удаление излишков воды. Именно для этого используется расширительный бак. Выбирать его нужно, учитывая технические параметры отопительной системы и кубатуру отапливаемого объекта.

Как правильно выбрать расширительный бак

Инженеры рекомендуют осуществлять выбор расширительного бака для системы отопления, руководствуясь специальными расчетами, чтобы определить оптимальный объем бака. Для профессионального проектирования отопительных систем специалисты применяют такие важные показатели для расчетов:

  • объем теплоносителя;
  • начальное давление в баке;
  • предельное допустимое давление внутри бака;
  • коэффициент расширения теплоносителя;
  • коэффициент наполненности бака при максимальном уровне воды.

Для планирования простой домашней системы отопления можно использовать упрощенный вариант расчета без учета показателей давления. Для этого достаточно учесть, что при нагревании до 80 °C вода увеличивается в объеме на 5%. Для надежности стоит увеличить этот показатель вдвое до 10%. Таким образом, если в системе отопления находится 120 л воды, бак должен быть рассчитан на 12 л.

Если дом отапливается при помощи низкотемпературной системы, можно уменьшить запас на расширение во время нагрева воды до 6%. В таком случае при неизменном объеме воды в системе в достаточно использовать расширительный бачок объемом 7-8 л.

ТОП-3 популярных модели расширительных баков

Среди наиболее популярных моделей бачков для монтажа отопительных систем выделим такие:

  • Бак расширительный VALTEC для ГВС и ХВС на 24 л со сменной мембраной – идеальный многофункциональный вариант, который может применяться в экстремальных климатических условиях с отопительными системами, где температура теплоносителя достигает 100 °C. Также может использоваться для обустройства систем водоснабжения с давлением до 10 бар.
  • Мембранный бак Stout на 12 л с несменной мембраной – оптимальное решение для небольших систем отопления и водоснабжения загородных домов. Отличное сочетание цены и качества. Рабочие характеристики обеспечивают функционирование при температуре до 100 °C и внутреннем давлении, не превышающем 10 бар.
  • Расширительный бак Reflex DE 80 со сменной мембраной – универсальный вариант, который рассчитан на работу с горячей и холодной системой водоснабжения с температурой до 70 °C. Внутренняя поверхность бака и мембрана имеют защитное покрытие, поэтому значительно продлевается срок службы агрегата.

При выборе бака дополнительно нужно учитывать диаметр сечения трубопровода, используемого для системы отопления. Устанавливать бачок можно в любом техническом помещении дома, избегая места за циркуляционным насосом, так как там фиксируется наибольшее давление в сети, что может негативно повлиять на корректную работу бачка. По этой же причине стоит избегать крайней удаленной точки отопительного контура, где давление минимальное.

Насколько большим должен быть мой расширительный бачок? – Кухня

Общие рекомендации по выбору размера расширительного бака

Мощность водонагревателя Давление подачи (фунт / кв. Дюйм) Размер расширительного бака
от 40 до 60 галлонов 40-50 фунтов на кв. Дюйм 2 галлона
От 40 до 60 галлонов 60-80 фунтов на кв. Дюйм 3,2 галлона
80 галлонов 40 фунтов на кв. Дюйм 2 галлона
80 галлонов 50-60 фунтов на кв. Дюйм 3.2 галлона

1

Расширительный бак какого размера мне нужен для водонагревателя на 50 галлонов?

Вам необходимо решение для теплового расширения, подходящее по размеру для вашей водопроводной системы. Например, один водонагреватель на 50 галлонов может обслуживаться расширительным баком на 2 галлона.

Имеет ли значение размер расширительного бачка?

Фактически, если вы не уверены, что ваш расширительный бак сможет безопасно разместить вашу систему, обычно выбирают расширительный бак, который на один размер больше требуемого.Как правило, при работе с расширительными бачками лучше увеличить размер, чем уменьшить.

Каким должен быть мой расширительный бачок?

Рекомендуемое давление воды составляет от 50 до 60 фунтов на квадратный дюйм. Емкости для теплового расширения содержат воздушную камеру, в которой создается давление воздуха, которое расширяется и сжимается для поглощения расширенной воды из водонагревателя. нужный. Проверьте давление воздуха в расширительном бачке с помощью манометра.

Требуется ли расширительный бак по нормам?

Санитарный кодекс Калифорнии (раздел 608. 3) и Механический кодекс Калифорнии (раздел 1005.0) требует установки расширительного бака или его эквивалента в системах водяного отопления для сброса избыточного давления в здании во время процесса отопления.

Может ли взорваться расширительный бачок?

Когда вода нагревается, она может резко расшириться, и если она достаточно горячая, чтобы превратиться в пар, это может добавить еще большее давление в водонагреватель. Если предохранительный клапан неисправен, это может привести к взрыву.

Как часто нужно менять расширительный бачок?

Средний срок службы вашего аквариума составляет от пяти до 10 лет.Если давление воды в вашем доме соответствует давлению воздуха в расширительном баке, вы можете продлить срок его службы. В некоторых случаях вам потребуется заменить его.

Сколько стоит установка расширительного бачка водонагревателя?

Расширительный бак водонагревателя стоит от 40 до 200 долларов с дополнительными трудозатратами от 50 до 150 долларов. Большинство из них имеют небольшое дополнительное пространство для расширения жидкости при нагревании. Обычно этого требует код при новой конструкции или при обновлении вашей текущей системы.

Что произойдет, если расширительный бачок заполнен?

Это односторонняя система. Как только вода попадает в расширительный бак, она не перетекает обратно в основной бак для горячей воды. Если у вас есть система на основе бойлера с закрытым вентиляционным отверстием, иногда из расширительного бака необходимо слить воду для пополнения для будущего эффективного использования перелива.

Как выбрать расширительный бак для охлажденной воды?

При размещении расширительного бачка необходимо проверить давление в системе, когда насос включен и выключен, а также когда система холодная или горячая.Обычно расширительный бак располагается на всасывающей линии насоса охлажденной воды, рядом с линией наполнения или на ней.

Как я узнаю, что мой расширительный бачок исправен?

Бак должен быть наполнен воздухом и, следовательно, полым. Если он издает глухой стук, а не глухой звук, значит, ваш бак полон воды и нуждается в ремонте или замене. Вы также можете оценить это, пощупав резервуар: он будет прохладным там, где в нем находится воздух, и теплым, где в нем находится вода.

Расширительный бак какого размера мне нужен для водонагревателя емкостью 60 галлонов? – Кухня

Общие рекомендации по выбору размера расширительного бака

Мощность водонагревателя Давление подачи (фунт / кв. Дюйм) Размер расширительного бака
От 40 до 60 галлонов 40-50 фунтов на кв. Дюйм 2 галлона
От 40 до 60 галлонов 60-80 фунтов на кв. Дюйм 3.2 галлона
80 галлонов 40 фунтов на кв. Дюйм 2 галлона
80 галлонов 50-60 фунтов на кв. Дюйм 3,2 галлона

1

Какой размер расширительного бачка мне нужен для водонагревателя на 50 галлонов?

Вам необходимо решение для теплового расширения, подходящее по размеру для вашей водопроводной системы. Например, один водонагреватель на 50 галлонов может обслуживаться расширительным баком на 2 галлона.

Требуется ли расширительный бак для водонагревателя?

Хотя расширительные баки требуются согласно нормам в большинстве систем водонагревателей с замкнутым контуром, они имеют репутацию неисправных.Общие проблемы с расширительным бачком включают: Износ резиновой диафрагмы.

Какое давление должно быть в расширительном баке?

Рекомендуемое давление воды составляет от 50 до 60 фунтов на квадратный дюйм. Емкости для теплового расширения содержат воздушную камеру, в которой создается давление воздуха, которое расширяется и сжимается для поглощения расширенной воды из водонагревателя. нужный. Проверьте давление воздуха в расширительном бачке с помощью манометра.

Требуется ли расширительный бак по нормам?

Санитарный кодекс Калифорнии (раздел 608. 3) и Механический кодекс Калифорнии (раздел 1005.0) требует установки расширительного бака или его эквивалента в системах водяного отопления для сброса избыточного давления в здании во время процесса отопления.

Может ли расширительный бачок быть слишком большим?

Фактически, если вы не уверены, что ваш расширительный бак сможет безопасно разместить вашу систему, обычно выбирают расширительный бак, который на один размер больше требуемого. Как правило, при работе с расширительными бачками лучше увеличить размер, чем уменьшить.

Может ли взорваться расширительный бачок?

Когда вода нагревается, она может резко расшириться, и если она достаточно горячая, чтобы превратиться в пар, это может добавить еще большее давление в водонагреватель. Если предохранительный клапан неисправен, это может привести к взрыву.

Как выбрать расширительный бак для охлажденной воды?

При размещении расширительного бачка необходимо проверить давление в системе, когда насос включен и выключен, а также когда система холодная или горячая. Обычно расширительный бак располагается на всасывающей линии насоса охлажденной воды, рядом с линией наполнения или на ней.

Что произойдет, если расширительный бачок заполнен?

Это односторонняя система. Как только вода попадает в расширительный бак, она не перетекает обратно в основной бак для горячей воды. Если у вас есть система на основе бойлера с закрытым вентиляционным отверстием, иногда из расширительного бака необходимо слить воду для пополнения для будущего эффективного использования перелива.

Сколько стоит установка расширительного бачка водонагревателя?

Расширительный бак водонагревателя стоит от 40 до 200 долларов с дополнительными трудозатратами от 50 до 150 долларов.Большинство из них имеют небольшое дополнительное пространство для расширения жидкости при нагревании. Обычно этого требует код при новой конструкции или при обновлении вашей текущей системы.

Сколько стоит расширительный бак водонагревателя?

Расширительный бак для водонагревателя стоит от 40 до 200 долларов; ценообразование во многом зависит от размера резервуара. Для большинства жилых помещений с водонагревателями на 40 или 50 галлонов подойдет простой резервуар на 2 галлона.

Какой маленький резервуар наверху водонагревателя?

Расширительный бак водонагревателя – это еще один небольшой бак, который крепится к трубе подачи воды водонагревателя.Расширительный бак предназначен для компенсации теплового расширения воды при нагревании в водонагревателе, предотвращая чрезмерное давление воды.

Сколько воздуха нужно залить в расширительный бачок?

Расширительные баки предварительно заряжены воздухом 40 фунтов на квадратный дюйм. Если давление воды на входе выше 40 фунтов на квадратный дюйм, давление воздуха в расширительном баке должно быть отрегулировано в соответствии с этим давлением, но не должно быть выше 80 фунтов на квадратный дюйм.

В чем разница между напорным баком и расширительным бачком?

Наиболее существенное различие между расширительными баками и баками высокого давления заключается в их функциональности. Расширительный бак предотвращает расширение воды и обеспечивает защиту водяных клапанов и нагревателей. С другой стороны, напорный бак продлевает срок службы насоса.

Где следует установить расширительный бачок?

Расширительный бак обычно устанавливается непосредственно над водонагревателем с помощью тройника, устанавливаемого в трубе подачи холодной воды. Расширительный бак обычно устанавливается горизонтально, хотя при необходимости его можно установить вертикально из-за ограниченного пространства.

предохранительные клапаны теплового расширения заменяют расширительные баки

Когда дело доходит до комфорта ваших клиентов, водонагреватель играет важную роль. Однако домовладелец не знает, что не все части системы достаточно эффективны или надежны, чтобы поддерживать постоянный комфорт.

В частности, расширительные бачки являются одним из тех элементов, которые, как правило, требуют замены перед другими частями системы. В RWC мы прислушались к отзывам профессионалов о коротком сроке службы расширительных баков и создали более надежное решение.

Новый предохранительный клапан теплового расширения SharkBite

обеспечивает более длительную альтернативу для ваших клиентов. Он заменяет громоздкий расширительный бак, запорный клапан и фитинг прямо у водонагревателя, что упрощает установку.

Сходства между предохранительными клапанами теплового расширения и расширительными баками

Предохранительный клапан теплового расширения может заменить расширительный бак водонагревателя, поскольку он работает аналогично. Оба продукта поглощают избыточное давление в водопроводной системе, создаваемое тепловым расширением.Как известно водопроводчикам, расширительный бак уравновешивает давление во всей водопроводной системе, обеспечивая пространство для протекания горячей воды. Без расширительного бака давление распределялось бы по всей водопроводной системе, вызывая ее нагрузку и сокращая срок ее службы.

Как и расширительный бак, новый предохранительный клапан теплового расширения также снимает нагрузку с ваших труб:

  • Уравнительное давление
  • Управление тепловым расширением воды
  • Защита труб от преждевременного разрыва или износа

Однако вместо того, чтобы накапливать воду, предохранительный клапан теплового расширения выпускает ее, решая некоторые проблемы, возникающие при использовании расширительного бачка.

Общие проблемы расширительного бачка

Хотя расширительные баки требуются по нормам в большинстве систем водонагревателей с обратной связью, они имеют репутацию неисправных. Общие проблемы с расширительным бачком включают:

  • Износ резиновой диафрагмы. Давление под резиновой диафрагмой в резервуаре могло быть неправильно установлено во время установки, например, из-за слишком частого попадания воды в резервуар и преждевременного износа диафрагмы.
  • Утечки в отверстиях.Расширительные баки также известны развитием точечных протечек в резиновом баллоне, и нет никакого способа узнать об этом, не стараясь изо всех сил проверить это или не заметив, что предохранительный клапан температуры и давления (T&P) часто срабатывает.
  • Чрезмерная конденсация. Баки также могут покрыться конденсатом, если, например, в баке слишком много воды, что может привести к грязному скоплению, опасному капанию и, в конечном итоге, к ржавому расширительному бачку.

Поскольку есть координирующие клапаны и детали как снаружи, так и внутри водонагревателя, которые определяют, эффективно и безопасно ли регулируется давление воды, существует множество точек отказа, которые могут привести к повреждению водопроводных систем – и все это без предупреждения.

Почему предохранительный клапан теплового расширения является лучшим вариантом

Если вам нужно больше времени в течение дня и вы хотите, чтобы ваши клиенты были довольны, вам нужны надежные решения, которые помогут вам завершить работу быстрее, оставаясь при этом рентабельными.Вот несколько способов, с помощью которых новый предохранительный клапан от теплового расширения SharkBite поможет вам добиться успеха.

Надежность

С предохранительным клапаном теплового расширения нет никаких догадок. Устанавливаемый там же, где и расширительный бак, он представляет собой комбинацию шарового клапана с предохранительным клапаном, который открывается и сливает воду в дренажную трубу, когда давление воды достигает 125 фунтов на квадратный дюйм. Это означает, что не нужно задаваться вопросом, правильно ли работают диафрагма или мочевой пузырь, никакой неизбежной замены. И что самое приятное? Он соответствует требованиям кода.

Установка

Вам также легче установить, поскольку нет громоздких предметов, которые нужно было бы обходить, когда все ставили на место. Неважно, насколько велика или мала площадь вокруг водонагревателя, вам больше не нужно беспокоиться о том, чтобы найти место для бака. Изготовленный с помощью торцевых соединений SharkBite с защелкивающимся соединением, совместимых с трубами из PEX, меди, CPVC и PE-RT, предохранительный клапан теплового расширения просто подключается к водопроводу – дополнительная поддержка не требуется.

Стоимость

И с легкостью приходит большая доступность. Все, что вам нужно, – это предохранительный клапан теплового расширения и сливная линия, тогда как для расширительного бачка требуется несколько дополнительных аксессуаров, которые складываются.

Начало работы

Хотя расширительные баки были нормой для предотвращения теплового расширения от повреждения водопроводных систем, они связаны с проблемами надежности, дополнительными затратами на установку и необходимостью места. Мы создали предохранительный клапан теплового расширения, чтобы без проблем дать вам функциональность расширительного бака.

Расширительные и компрессионные баки в гидравлических системах (Часть 5): Система контроля воздуха

Выбор использования расширительного бака с баллонным баллоном Bell & Gossett ASME, мембранного бака ASME или стандартного компрессионного бака ASME в вашей гидронной системе будет зависеть от нескольких факторов. Сегодня мы рассмотрим стандартные компрессионные баки, которые сегодня используются реже и называются « Air Control System ».

Кайл Вефинг, один из наших торговых представителей, предоставил короткое видео на тему компрессионных баков.

Емкости сжатия и расширительные баки – в чем разница?

Часто эти термины взаимозаменяемы, поэтому вы должны уточнить, когда кто-то говорит «компрессионный бак». Несколько десятилетий назад бак сжатия был единственной игрой в городе для коммерческих систем, использующих конструкцию ASME.

Компрессионные баки не имеют баллона или диафрагмы. В них нет ничего, кроме воздуха. Когда вы заполняете гидравлическую систему, вода поступает в бак и «сжимает» воздух.Одним из преимуществ применения этого стиля резервуара является отсутствие движущихся частей, которые можно было бы сломать или заменить.

Что такое система контроля воздуха?

При использовании баллона или мембранного бака мы называем его системой удаления воздуха . В верхней части воздухоотделителя есть вентиляционное отверстие, и мы используем активные автоматические вентиляционные отверстия в системе. При использовании компрессионного бака мы называем систему системой управления подачей воздуха .

В системе контроля воздуха присутствует воздух.Он находится в баке сжатия. Мы не используем главную автоматическую вентиляцию Rolaritrol. У нас могут быть автоматические вентиляционные отверстия в системе для запуска, но мы закрываем запорный клапан вентиляционных отверстий, как только воздух выходит из системы.

Когда мне следует использовать систему контроля воздуха?

Как правило, компрессионный бак ASME стоит меньше, чем эквивалентный баллон или мембранный бак ASME. Стоимость установки может быть больше, потому что бак должен быть подвешен над воздухоотделителем.Помните, что общий вес – это резервуар и вода! По этой причине вы можете использовать эти резервуары, когда баллон или мембранный резервуар имеют один из меньших размеров.

Существует процедура запуска для правильной установки уровня в резервуаре. По этой причине, если система будет открываться регулярно, вы можете оставить предварительно заправленный расширительный бак.

Установка резервуаров сжатия

Ключевые моменты при установке компрессионного бака просты:

  1. Нижняя часть резервуара должна быть установлена ​​над подключением к системе.Для того, чтобы воздух переместился из системы в резервуар, должен быть непрерывный подъем.
  2. В системе должно быть устройство для удаления воздуха, обеспечивающее движущую силу для отделения воздуха и его перемещения в резервуар. В более крупных системах можно использовать сепаратор Bell & Gossett Rolairtrol (R или RL) или коалесцирующий сепаратор для удаления (CRS).
  3. Используйте фитинг для бака Bell & Gossett Airtrol (ATF и ATFL) на баке, чтобы установить начальный уровень воды в баке и предотвратить циркуляцию под действием силы тяжести между системой и баком.

На следующей неделе «Минуты понедельника утром» Р. Л. Деппманна продолжат рассмотрение системы удаления воздуха.

Ознакомьтесь с остальными баками расширения и сжатия в гидравлических системах. Серия:

.

Заявление об ограничении ответственности: R. L. Deppmann и его аффилированные лица не несут ответственности за проблемы, вызванные использованием информации на этой странице. Хотя эта информация исходит из многолетнего опыта и может быть ценным инструментом, она может не принимать во внимание особые обстоятельства в вашей системе, и поэтому мы не можем нести ответственность за действия, вытекающие из этой информации.Не стесняйтесь обращаться к нам, если у вас есть какие-либо вопросы.

Почему стоит покупать – Емкости для теплового расширения – Продажа коммерческих водонагревателей

Большинство из нас в какой-то момент узнали, что вода расширяется при нагревании, и это верно и для воды в вашем водонагревателе. Это расширение в вашем резервуаре может привести к увеличению давления. Слишком высокое давление может в конечном итоге привести к повреждению ваших труб и клапанов.

В старых бытовых и коммерческих водонагревателях избыточное давление в баке просто стекало обратно в городской водопровод.Новые правила больше не допускают такого сброса перелива. Вместо этого давление в системе либо ограничивается, либо сбрасывается за счет использования расширительного бака.

Чтобы снизить потенциальный риск, связанный с высоким давлением в вашем коммерческом водонагревателе или жилом водонагревателе, установлен резервуар теплового расширения. Этот расширительный бак помогает, позволяя избыточной воде, вызванной повышением давления, течь в бак, тем самым сбрасывая давление в линиях или трубах.

Здесь, в отделе продаж коммерческих водонагревателей, у нас есть два варианта на выбор: резервуар на 2 галлона и резервуар на 4,5 галлона. Какой размер вам подойдет, будет зависеть от системы, которую вы обновляете или устанавливаете. Как размер жилого или коммерческого водонагревателя, так и давление в городской водопроводной сети будут определять ваши потребности. Если вам нужна помощь в выборе бака подходящего размера, позвоните нам по телефону 714-558-8838, и один из наших специалистов по водонагревателям может помочь вам.

Имея небольшой опыт работы в сфере сантехники или немного ноу-хау «сделай сам», вы можете установить расширительный бак самостоятельно.Просто проверьте давление в баке с помощью обычного манометра. Затем, используя ручной воздушный насос, медленно заполните резервуар до давления, соответствующего давлению в вашей водяной линии. Всегда устанавливайте бак на линию холодной воды; в Интернете есть множество видеороликов, которые могут помочь вам в этом процессе. Включите раковину и дайте воде течь, пока струя не станет устойчивой. Готово!

Тепловые расширительные баки – это недорогое, но очень важное устройство безопасности, помогающее продлить срок службы вашего жилого или коммерческого водонагревателя и водопроводной системы.Мы будем рады помочь вам выбрать подходящий расширительный бак и водонагреватель для вашего применения. Пожалуйста, позвоните нам, чтобы узнать больше!

Мембранный расширительный бак для холодной воды. Как выбрать расширительный бак для систем водоснабжения

домой → Отопление → Мембранный расширительный бак для холодной воды. Как выбрать расширительный бак для систем водоснабжения

На дачных участках, не оборудованных центральным водоснабжением, возникает необходимость подавать воду самостоятельно.Однако выкопать колодец или колодец и просто установить электронасос явно недостаточно по нескольким причинам: давление воды поддерживается на ограниченном расстоянии, которое уменьшается даже с учетом глубины колодца, количество пусков за определенный период времени строго регламентирован, чтобы избежать преждевременного выхода из строя. Для поддержания давления в автономную систему включен расширительный бак для подачи воды, накапливающий определенное количество жидкости и позволяющий не включаться насосу при кратковременном открытии крана.Кроме того, при отключении электроэнергии создается подача воды, компенсируются гидроудары, что защищает бытовую технику: бойлеры, стиральные машины.

Емкости для водоснабжения – это металлические емкости, одна часть которых заполнена воздухом, а другая – жидкостью. Горизонтальная или вертикальная ориентация принципиальной разницы не имеет; для каждого конкретного случая подбирается такая форма, которая позволит максимально удобно установить агрегат на предполагаемое место.

По принципу действия существуют расширительные бачки:

  • открытого типа;
  • мембрана (закрытая), также называемая гидроаккумуляторами или эксплантами.

Тип подключения баков в системе питьевого водоснабжения зависит от типа. Первое – это просто большая емкость. Крышка здесь есть, но она служит не для герметизации, а скорее для защиты от мусора. Бак располагается в точке намного выше точки разбора, чаще всего на чердаке, и при открытии крана вода течет самотеком.Эти устройства используются очень редко, так как имеют ряд существенных недостатков:

  • установка автоматического реле необходима для отключения насоса при наполнении бака;
  • открытый контакт с воздухом приводит к попаданию кислорода в воду, что способствует коррозии металлических деталей;
  • требуется для обогрева помещения с установленным баком во избежание его замерзания зимой.

В гидроаккумуляторах металлическая емкость со специальной мембраной разделена на две части, одна из которых перекачивается воздухом, а другая предназначена для воды.Конструкция герметична, жидкость по мере поступления занимает больше места, растягивает мембрану и сжимает соседнюю камеру. Когда сопротивление воздуха достигает заданного значения, насос автоматически останавливается и возобновляет работу после того, как запас кончится из резервуара, а давление снизится до определенного минимума. При этом следует учитывать, что максимальный объем воды составляет лишь треть от общей емкости агрегата, то есть, например, расширительные мембранные баки для подачи воды на 100 литров накапливают 33 литра жидкости.


Основные критерии выбора гидроаккумулятора

Для расчета оптимального объема бака необходимо определить количество потребителей будущего водопровода. Причем это не количество проживающих в доме людей, а подключенная бытовая техника (посудомоечная машина, бойлер) и разборные краны (унитаз, смеситель, душевая кабина). В расчетах учтена вероятность одновременного использования нескольких точек, по результатам и практическому опыту специалисты вывели следующую схему:

  • до 3 потребителей – 20-24 л;
  • 4-8-50-60 л;
  • свыше 10-100 л и более.

Если девелопер предлагает купить емкости для автоматизированных систем водоснабжения, то это станция, состоящая из насоса, гидроаккумулятора и блока управления комплексом. Для этого обычно выбирают горизонтальный резервуар (проще его установить на поверхностный насос), оборудованный обратным клапаном, чтобы исключить произвольный сброс воды в скважину после остановки. Кроме того, в технической документации должно быть указано, что гидроаккумулятор можно использовать для питьевого водоснабжения.Слова «не соответствуют стандартам DIN1988» в паспорте импортной единицы означают, что она предназначена только для промышленного или бытового водоснабжения.

Важно обратить внимание на возможность ремонта и обслуживания расширительного блока, а не только изучить цены на расширительные баки для систем водоснабжения. В частности, аккумуляторы бывают двух типов: баллонные и мембранные. Такое разделение довольно условно, так как оба они имеют в своей конструкции мембрану, которая в первом случае монтируется на входе, является сменной деталью и не допускает контакта воды с металлическим корпусом, а во втором. он установлен глубоко в резервуаре и не подлежит ремонту.Желательно приобретать цистерну, не подверженную коррозии, где практически все детали заменяемы.

Варианты отопления

Внешне все бытовые гидроаккумуляторы выглядят одинаково, но типы для отопления рассчитаны не на создание необходимого давления, а на предотвращение его повышения. Различное расположение баков для систем холодного и горячего водоснабжения не позволяет заменять их друг на друга. В процессе нагрева теплоносителя увеличивается его объем, а в трубах отопления повышается давление.Для предотвращения протечек, а также для удаления воздуха в контур подключают расширительный бачок, в который поступает лишняя жидкость.


В систему отопления с естественной циркуляцией можно установить открытый водонагреватель. Применяется редко из-за множества неудобств, возникающих при использовании. Бак располагается только в самой высокой точке отопительного контура, прямой контакт воды с воздухом способствует коррозии металлических деталей, испаряется теплоноситель, за уровнем которого нужно следить и при необходимости доливать.Мембранные баки устанавливаются в любой точке замкнутого контура. Для поддержания стабильной работы обогрева агрегаты оснащены компрессором, воздух стравливается при повышении давления или закачивается при его понижении. Кроме того, исключается испарение теплоносителя из герметичного бачка.

При расчете вместимости экспандзомата следует учитывать, что при нагревании объем воды увеличивается примерно на 0,3% каждые 10 ° С. Также следует обратить внимание на то, поддерживает ли выбранная модель рабочие параметры системы и тип теплоносителя.Технические характеристики обычно указываются в сопроводительной документации.

Например, малогабаритные резервуары Reflex серий N и NG предназначены для замкнутых отопительных контуров с использованием воды или раствора гликоля с концентрацией до 50%. Мембрана во всех случаях несъемная, номинальный объем от 8 до 5000 л, давление поддерживается 6, 10 или 16 бар, рабочая температура резервуара 120 ° С, мембраны 70 ° С.

Стоимость оборудования варьируется в зависимости от его вместимости:

  • NG 18 (12 л, 3 бар) – 1440 руб .;
  • NG 50 (50 л, 6 бар) – 4410 руб .;
  • NG 100 (100 л, 6 бар) – 9630 руб.


Распределители горячей воды

В основном бойлеры устанавливаются в автономные водопроводные трубы для отопления, но есть вариант, когда жидкость из системы отопления используется для горячего водоснабжения. В этом случае важно правильно выбрать расширительный бачок, который должен не только поддерживать необходимые функциональные параметры, но и отвечать дополнительным требованиям. Мембрана и другие части, контактирующие с водой, изготовлены из материалов, соответствующих гигиеническим нормам для устройств, работающих с питьевой жидкостью.

Продукция отечественных производителей

Успешно конкурируя с продукцией известных зарубежных компаний, резервуары для систем отопления и водоснабжения Джилекс, не теряя ни капли в качестве, но предлагая потребителю гидроаккумуляторы по более низким ценам. Расширительные баки для замкнутого контура имеют стальной корпус, мембрана из этилен-пропилен-диенового мономера (EPDM) съемная на устройствах от 24 литров. В зависимости от номинального объема цена составляет: 18 л – 1170 руб .; 50 л – 2750; 100 л – 5300.

Еще одна российская компания, основной товар которой – отопительные котлы, предлагает покупателям мембранный бак Evan. Гидроаккумуляторы того же производственного класса Эван и Джилекс стоят практически одинаково: вариант номинального объема 100 л и максимального рабочего давления 10 бар – 3 250 и 3 400 рублей соответственно.

Стоимость расширительного бачка для водоснабжения в автономной системе

Сегодняшняя автономная система питания холодной водой для частного дома или дачи получила достаточно широкое распространение и никого не удивляет.А все потому, что эти устройства доказали свою надежность и эффективность на практике, однако следует отметить, что для поддержания их в рабочем состоянии необходимы специальные механизмы, о которых так называемый «непросвещенный обыватель», то есть Человек, который всю жизнь пользовался исключительно централизованным водоснабжением дома, даже не догадывается.

Взять хотя бы тот факт, что при эксплуатации автономной системы водоснабжения частного дома или дачи сможет функционировать длительное время только при включении расширительного бачка (специальной емкости) для водоснабжения (это вот только про них) и будет) – необходимый ее объем (100, 200 литров и меньше) подбирается индивидуально.Теперь вы можете без особых трудностей приобрести любую подходящую модель, однако, чтобы приобрести подходящую модель, вам все же необходимо иметь общие представления о типах оборудования и четко понимать принцип работы этого устройства.

Кроме того, выбор подходящего варианта мощности – это лишь малая часть дела – наибольшую сложность представляет подключение расширительного котла к автономной системе.

Как устроен расширительный бачок и как он устроен (вне зависимости от объема специального бачка – 100, 200 литров и меньше)?

Основная функция данного устройства – поддержание давления в системе подачи воды в частный дом или дачу.В большинстве случаев для водоснабжения используются закрытые устройства мембранного типа. Расширительный бачок для водоснабжения данного типа – это емкость с установленной в ней резиновой мембраной, которая, в свою очередь, делит расширительный (накопительный) бачок независимо от того, сколько 100 литров и меньше, на две полости – одну из них будет наполнен водой, а второй – воздухом. После запуска системы электронасос заполнит первую камеру. Естественно, объем камеры, в которой будет находиться воздух, станет меньше.Согласно законам физики, с уменьшением объема воздуха в баллоне (опять же, независимо от того, составляет ли объем баллона 100 литров или меньше) давление будет увеличиваться.


Когда давление достигает определенной отметки с последующим повышением, насос автоматически отключается. Повторная активация возможна только в том случае, если давление упадет ниже установленного значения. В результате вода будет поступать из водяной камеры резервуара (отдельного резервуара). Подобный механизм действия (его постоянное повторение) автоматизирован.Показатель давления контролируется специальным манометром, который установлен на приборе. Есть возможность изменить начальные настройки.

Расширительный бак, устанавливаемый в автономной системе водоснабжения (как специальный), выполняет следующие основные функции.

Мембранный расширительный бак (особой емкости), установленный в системе или коттедже, выполняет сразу несколько функций:

  1. Обеспечение стабильного давления в случае, если в какой-то момент насос не работает.
  2. Бак защищает водопровод честного дома или дачи от возможного гидравлического давления, которое может возникнуть из-за резкого перепада напряжения в сети или попадания воздуха в трубопровод.
  3. Экономия под напором незначительного (но строго определенного) количества воды (то есть этот прибор, по сути -) .
  4. Максимальное снижение износа водопровода частного дома.
  5. Использование расширительного бачка позволяет не использовать насос, а использовать жидкость из резерва.
  6. Одно из важнейших направлений использования такого рода устройств (в данном случае речь идет исключительно о мембранных расширительных баках) – обеспечение максимальной подачи чистой воды жильцам частного дома.

Разновидности расширительных (мембранных) баков

Основных разновидностей этих контейнеров две.


  • Расширительный бак со сменной диафрагмой. Как видно из названия, основной характерной особенностью является замена мембраны, что дает определенные преимущества.Его выемка осуществляется с помощью специального фланца, закрепляемого несколькими болтами. Есть нюанс – в устройствах, рассчитанных на большой объем для стабилизации мембраны, она крепится к соску. Кроме того, жидкость, которая заполняет резервуар, находится внутри мембраны, и ее взаимодействия с внутренней частью устройства не происходит – в свою очередь, это свойство делает невозможным коррозию металла и ухудшение качества воды. Естественно, что благодаря этой особенности съемные мембранные баки служат намного дольше.Следует отметить, что такие устройства производятся как в горизонтальном, так и в вертикальном исполнении.
  • Накопительный бак со стационарной диафрагмой. Естественно, что по ряду параметров такие модели уступают вышеперечисленным устройствам. Во-первых, из-за того, что вода контактирует непосредственно с внутренней стенкой резервуара, происходит коррозия металла и загрязнение воды. Если мембрана вышла из строя, ее невозможно заменить – емкость для хранения придется покупать новую (разница в цене очень заметна).Некоторые модели покрыты изнутри специальными влагостойкими красками, но никакой защиты они не обеспечивают. Также существует горизонтальный и вертикальный тип устройства.

Как правильно выбрать расширительный бачок?

Как бы то ни было, доминирующей технической характеристикой при выборе расширительного бачка является его объем. И уже потребность в определенном объеме продиктована множеством самых разнообразных условий:

Примерные цифры, приведенные ведущими специалистами для примера:

Самая обыкновенная среднестатистическая семья, в которой не более трех человек, нуждается в водоснабжении, мощность насоса не превышает 2куб.м / ч, наиболее разумным выбором будет покупка расширительного бачка емкостью от 20 до 24 литров. При увеличении количества потребителей до восьми человек стоит покупать устройство объемом менее 50 литров. Потребителей больше десяти – нужно не менее 100 литров. Это самые оптимальные значения – и не много, и не мало. В том случае, если вы сомневаетесь, что лучше взять с запасом, чуть больше – это точно не повредит вашей автономной системе водоснабжения.

Важно! При выборе расширительного бачка необходимо учитывать необходимость в баке для хранения определенного количества воды.

Выбор марки производителя

Помните самое главное: водопровод – это не то, на чем можно сэкономить. В том случае, если вы приобретаете расширительный бак некачественного (даже по выгодной цене), вы должны понимать, что рискуете остаться на неопределенное время без водоснабжения и с необходимостью очень значительных финансовых затрат, которые отличаются от разницы в стоимости этих танки на пару “нулей”.«Как вы, скорее всего, правильно поняли, затраты будут связаны с тем, что вышло из строя из-за низкого качества расширительного бачка.

Особое внимание стоит уделить качеству резины – основной составляющей мембраны (от этой составляющей зависит не только долговечность устройства, но и качество подаваемой воды).
В качестве надежного производителя смело можно рекомендовать следующие марки: Elby, Reflex, Zilmet, Aquasystem.

Несколько слов о том, как установить расширение

По способу подключения принято разделять резервуары горизонтальные и вертикальные.Выбор в этом случае (касательно только этого параметра) зависит от того, какое устройство будет легче разместить в отведенном для него помещении.

Бак для воды (расширительный бак) – это бак, предназначенный для автономного отопления и водоснабжения. Он предотвращает избыточное давление и защищает систему от гидроудара. Расширительные баки подбираются индивидуально для каждой системы с учетом всех параметров и характеристик. Они должны быть устойчивы к высокому давлению и не подвержены коррозии.

Основная задача расширительных баков для водоснабжения – поддержание оптимального давления в системе.Для этих целей в резервуарах используются компенсаторы, выравнивающие нагрузку на все участки водопровода. Бак и мембрана, контактирующая с водой, изготовлены из материалов, не влияющих на вкус воды. Такие материалы должны быть сертифицированы и соответствовать санитарно-гигиеническим требованиям.

Бак для водоснабжения: принцип работы.

Внутри расширительного бачка помещена резиновая мембрана, разделяющая бак на две части. В одну закачивается воздух, другая часть остается пустой.Пустая часть емкости после начала подачи воды заполняется водой. Часть с нагнетаемым воздухом предназначена для поддержания заданного давления. Давление воды выталкивает воду из резервуара в трубопроводы, что создает устойчивое состояние системы. без падений и перегрузок.

Расширительный бак для водоснабжения: особенности работы.

Вода, поступающая из колодца в резервуар под давлением, увеличивает мембрану и уменьшает объем воздуха, создавая при этом некоторое давление.После достижения необходимого уровня давления насос отключается, вода расходуется и давление падает. Для поддержания давления насос снова включается.


Среди других положительных качеств мембранный бак компенсирует гидроудар, тем самым значительно снижая частоту включения помпы. Это увеличивает срок службы элементов системы и экономит энергию. Кроме того, при отключении электроэнергии резервуар для воды может играть роль устройства «дополнительного использования».Те. вода будет продолжать поступать к потребителю в течение некоторого времени.

Расширительные баки бывают горизонтальные и вертикальные, открытые и закрытые. Объем воды, а также рабочее давление также различаются.

Конструкция аккумулятора не слишком сложна: он представляет собой герметично закрытый контейнер овальной формы. Баки для систем водоснабжения имеют две внутренние камеры: воздушную и жидкостную. Эти агрегаты отличаются от аналогичных нагревательных агрегатов наличием разделительной мембраны, а также характером материала, из которого она изготовлена.


Чтобы не навредить качеству питьевой воды, она изготовлена ​​из экологически чистой резины, обладающей прекрасными гигиеническими свойствами. Что касается размеров баков – они могут быть совершенно разными, начиная от 8 и заканчивая 100 литрами.

Объем бака для водоснабжения

При расчете объема бака учитывается начальное давление воздуха, содержащегося в пустом отсеке бака, и рабочее давление (при максимальной нагрузке).Расчет необходимого напора воды считается основополагающим. Хотя потребителю достаточно знать отношение объема резервуара к объему всей системы, неправильно подобранный резервуар приводит к преждевременному выходу из строя оборудования и трубопроводов.


Открытый резервуар

Такие устройства устанавливаются на самых высоких точках системы отопления (чердаки, крыши зданий). Напор воды компенсируется только атмосферным давлением, из-за чего нет возможности регулировки и есть опасность протечки при избытке жидкости.Сейчас открытые резервуары используются крайне редко.

Чтобы выбор оборудования был оптимальным, следует придерживаться нескольких правил:

  • Необходимо учитывать, в какой системе будут задействованы объекты.
  • Стоит задуматься, какой температурный режим планируется.
  • Обратите внимание на технические параметры оборудования, которые установлены производителем.
  • Если вы планируете остановить выбор на мембранном типе бака, то нужно иметь в виду, что помпа здесь имеет ограниченное количество пусков.Однако это замечание не актуально, если вода должна скапливаться под воздействием высокого давления.
  • Если в системе используется насос поверхностного типа, то к нему необходимо присоединить небольшой гидроаккумулятор, так как он имеет большее количество подключений в течение минуты, чем насос погружного типа.
  • Мембранные резервуары для систем водоснабжения с горизонтальным способом установки следует использовать только в сочетании с поверхностными насосами.
  • Стоит учесть специфические характеристики водопровода.

В результате назначение танка сводится к нескольким основным принципам:

  • Оборудование помогает избежать гидроударов, возникающих внутри комплекса.
  • С его помощью давление внутри системы стабилизируется и поддерживается на одном уровне.
  • За счет наличия баков функции насоса оптимизированы, так как он будет защищен от слишком частых запусков.
  • Помогает продлить срок службы насоса.

Автономным водоснабжением сегодня уже никого не удивишь.Такая система очень удобна и практична, но для ее бесперебойной работы очень часто используются дополнительные устройства, о которых обычный человек может даже не подозревать. Один из таких элементов – расширительный бак для подачи холодной воды. На современном рынке водоснабжения представлено большое количество разнообразных моделей такой продукции. Поэтому, чтобы не ошибиться в выборе такого устройства, нужно понимать, на чем основан принцип его работы.

Конструктивные особенности и функциональные возможности

Основное назначение расширительных баков – поддержание стабильного уровня давления в автономной системе холодного водоснабжения.Чаще всего в системах водоснабжения используют мембранный прибор закрытого типа.

Такой продукт напоминает резервуар, внутри которого установлена ​​мембрана из резины, разделяющая его на две отдельные камеры для воздуха и воды. После запуска системы с помощью электронасоса заполняется водная часть бака. В свою очередь, воздушная камера начинает терять объем. В этом случае чем меньше остается воздуха, тем больше нагнетается давление.

В момент, когда давление в воздушной камере превысит установленные параметры, насосное оборудование автоматически отключится.В свою очередь, насос запустится только в том случае, если уровень давления в расширительном баке упадет ниже минимального значения. В этом случае циклы запуска и остановки оборудования происходят автоматически.

Для удобства многие модели расширительных мембранных баков снабжены манометром для контроля давления. Также современные устройства имеют возможность регулировать рабочий диапазон под параметры, подходящие потребителю. Установка расширительного бачка в систему холодного водоснабжения предусматривает выполнение следующих функций:

    ,
  • , поддержание заданного уровня давления при неработающем насосе;
  • защита автономной системы водоснабжения от непредвиденного гидроудара, который может сработать при падении напряжения в электросети или образовании воздушных пробок в трубопроводе
  • сохранение определенного объема воды под постоянным давлением;
  • дополнительная защита насоса от износа.

Установка расширительных баков для подачи холодной воды позволяет снизить расход воды, в общем не использовать насосное оборудование , и покрыть потребность за счет жидкости, скопившейся в баке.

Расширительный бак со съемной мембраной

Главной отличительной особенностью такого оборудования является возможность замены мембраны по мере ее износа. Для этого его просто снимают через специальное фланцевое приспособление, закрепленное несколькими болтами. Важно учитывать, что в больших резервуарах для стабилизации мембраны ее дополнительно прикрепляют тыльной стороной к соску.

Еще одной особенностью этого продукта является то, что жидкость, попадающая в резервуар , расположена внутри мембраны , которая предотвращает контакт с внутренними стенками резервуара. Благодаря этому металл корпуса устройства остается защищенным от коррозии, что значительно увеличивает срок его службы. При этом на полках магазинов представлены модели как вертикального, так и горизонтального типа.

Мембранный расширительный бачок

Особенностью такого устройства является разделение резервуара на два отдельных резервуара с помощью жестко закрепленной диафрагмы.Поэтому в случае неудачи придется менять весь товар. В такой емкости в части с жидкостью происходит прямой контакт воды с металлическим корпусом устройства, что приводит к образованию коррозии.

Для решения этой проблемы внутренние стенки устройства вскрываются специальными красителями. Однако такая защита недолговечна и через некоторое время на корпусе все же появляется ржавчина. А также расширительные баки со съемной мембраной модели мембраны бывают вертикальными или горизонтальными.

Как не ошибиться с выбором устройства?

В первую очередь, при выборе расширительных мембранных баков для холодного водоснабжения необходимо учитывать их объем. Кроме того, не следует забывать о следующих факторах, влияющих на основных параметров устройства:

По совету специалистов при выборе расширительного бака для подачи холодной воды следует руководствоваться следующими нормативными показателями :

  • , если водой в доме пользуется семья не более трех человек, а насосное оборудование дает 2 кубометра.метров жидкости в течение часа, лучше отдавать предпочтение резервуарам объемом до 24 л;
  • , если в частном или дачном домостроении проживает от 5 до 7 человек, а насос подает до 3,5 куб. метров на час монтируют расширительный бачок на 50 л;
  • , если количество жильцов превышает 10 человек и установлена ​​мощная помпа на 5 куб.см, то желательно использовать расширительный бак объемом 100 литров.

В процессе выбора подходящей модели расширительного мембранного бака для подачи холодной воды необходимо учитывать тот факт, что чем меньше габариты бака, тем чаще включается и выключается насосное оборудование.Также использование небольшого резервуара приводит к резким скачкам давления в системе водоснабжения. Кроме того, в таком устройстве должен аккумулироваться определенный запас водных ресурсов. Только исходя из этих параметров нужно подбирать объем расширительного бачка.

Вы также должны знать, что в большинстве конструкций резервуаров предусмотрена возможность установки дополнительных резервуаров для воды. Причем все доработки можно проводить без перебоев в работе основного водопровода.После установки дополнительной емкости общий объем емкости будет складываться из использованных емкостей.

Помимо технических параметров, выбирая расширительный бак для холодного водоснабжения, нужно обращать внимание на производителя. В погоне за экономией можно приобрести изделие, которое будет постоянно ломать , а домовладелец потратит деньги на его ремонт.

Часто компании используют дешевые материалы низкого качества для удешевления готовой продукции.Особое значение имеет качество резины, из которой изготовлена ​​мембрана. Это влияет не только на срок эксплуатации мембранного бака, но и на параметры безопасности воды, поступающей из него в дом.

При покупке устройства со сменными мембранами необходимо узнать стоимость запасных элементов. Очень часто недобросовестные производители с целью наживы запчастей обходятся искусственно завышенной . В этой ситуации стоит задуматься о приобретении модели другой компании.Часто крупные производители готовы нести ответственность за свою продукцию, поскольку их репутация превыше всего. Поэтому желательно отдавать предпочтение моделям расширительных бачков известных торговых марок.

Самостоятельная сборка расширительного бачка

Все модели расширительных баков делятся на две основные группы , которые определяются способом подключения к холодному водопроводу. На рынке представлены модели вертикального и горизонтального исполнения. Однако особых отличий в конструкции таких устройств нет.Основными особенностями являются размещение водопроводных труб в помещении, где установлено оборудование. В этом случае при установке мембранного бака необходимо придерживаться конкретных рекомендаций специалистов:

  • Расширительный мембранный бак необходимо устанавливать в месте, к которому есть легкий доступ. Это необходимо для регулярного обслуживания оборудования.
  • Важно предусмотреть возможность демонтажа соединительных патрубков с целью замены или ремонта бака в случае поломки.
  • Важно отметить, что диаметр подключаемых труб должен соответствовать входным патрубкам расширительного бачка.
  • При установке устройства его необходимо заземлить, что снижает вероятность электролитической коррозии.

Расширительный мембранный бак устанавливается на всасывающей стороне насосного оборудования. При этом в промежутке между насосом и резервуаром не должно быть дополнительных элементов, способных внести в водопроводную систему гидравлическое сопротивление .

Расширительные баки – неотъемлемая часть любой автономной системы холодного водоснабжения. Благодаря такому устройству поддерживается необходимый уровень давления в водопроводе, предотвращается преждевременный износ насосного оборудования и поддерживается определенный запас водных ресурсов. Однако добиться этого можно только при правильном выборе и установке устройства.

Расширительные баки для систем водоснабжения

Для систем водоснабжения, теплого пола

непроточная, без запорно-сливной арматуры

мембрана соответствует DIN 4807 T3

в резервуарах 60 литров и более – мембрана сменная

нанесено антикоррозионное покрытие на поверхность контактирующий с водой

с манометром диаметром 1000 и более

синего цвета

предварительное давление 4 бар

Основная функция расширительных баков – поддерживать постоянное давление в системах водоснабжения.Цена на это оборудование в Московской Тепловой Компании доступна широкому кругу потребителей.

Конструктивно расширительный бак для водоснабжения представляет собой емкость определенного объема, внутри которой находится мембрана, изготовленная из бутла. Горловина мембраны, как и сама мембрана, герметизируется и соединяется с крышкой сосуда с помощью съемной насадки. Все расширительные баки для систем водоснабжения Reflex оснащены мембраной, которую можно заменить в случае выхода оборудования из строя.

Основные преимущества расширительного бачка для водоснабжения

Расширительный бак для водоснабжения пользуется большой популярностью в закрытых системах благодаря своим уникальным техническим и эксплуатационным характеристикам:

  • полимерное покрытие отлично защищает бак от коррозионных процессов;
  • сменная мембрана позволяет значительно продлить срок службы оборудования;
  • эргономичный дизайн оптимально вписывается в интерьер комнаты.

В данном случае мембрана камеры для воды выполнена из резинового износостойкого материала.

Если вы решили купить расширительный бак для водоснабжения, в первую очередь обратите внимание на такой параметр, как вместимость бака. В зависимости от объема бака расширительный бак можно использовать не только как дополнительный бак для воды, но и как основной.

Покупая расширительный бак для горячей воды в нашей компании, Вы гарантированно получаете качественное, надежное и проверенное годами оборудование, специально разработанное для систем водоснабжения.Вся продукция сертифицирована и соответствует самым высоким мировым стандартам и требованиям.

Размер

имеет значение – Расчет требований к размеру расширительного бака

Основная задача расширительного бака связана, что неудивительно, с расширением. В качестве основного требования расширительные баки должны обеспечивать достаточно места для расширения охлаждающей жидкости при нормальной рабочей температуре и не допускать ее выталкивания из штуцера сброса давления в горловине.

Общее практическое правило для надлежащей способности расширения: 12% от общего объема охлаждающей жидкости для отвода и 6% от общего объема для теплового расширения.

Пропускная способность – это количество охлаждающей жидкости, которое может быть потеряно до того, как воздух достигнет водяного насоса и попадет в систему. Пузырьки воздуха в системе охлаждающей жидкости могут вызвать непостоянное охлаждение, а также могут помешать открытию термостата, если под ним окажется пузырь воздуха.

Тепловое расширение происходит, когда охлаждающая жидкость аккумулирует тепло от двигателя. 6% объема расширения рассчитывается исходя из количества, на которое уровень охлаждающей жидкости поднимется на 212 градусов по Фаренгейту. При этом учитывается изменение плотности самой охлаждающей жидкости и всех компонентов, находящихся в системе охлаждающей жидкости.Если объем рассчитан неправильно и не предусмотрено достаточное пространство для расширения, охлаждающая жидкость будет выводиться из системы при рабочей температуре. Чтобы предотвратить возможность проливания охлаждающей жидкости, можно использовать уловитель или бак утилизации.

Чтобы получить надлежащий объем расширительного бака, нам нужно сложить требования к пропускной способности и требования к тепловому расширению, чтобы получить дополнительные 18% общего объема, необходимого для расширительного бака. Большинство систем охлаждающей жидкости рассчитаны на работу с расходом около 13 квартов в системе.Если мы используем систему 13 qt в качестве нашей модели. Воспользуемся расчетами ниже:

Просадка = 12% от 13 кварт = 1,56 кварт

Тепловое расширение = 6% от 13 квартов = 0,78 кварты

Требуемый размер расширительного бака = 2,34 кварты

В системе 13 квартов потребуется расширительный бак на 2,34 кварты. В ситуации, когда достаточно большой резервуар недоступен, можно использовать резервуар для утилизации, чтобы занять часть необходимого объема расширения.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
