Как вывести трубу через крышу из профнастила и металлочерепицы — фото, видео

Крыши из профнастила заслужили доверие частных застройщиков благодаря своему легкому весу, длительному сроку службы и внешнему виду, имитирующему рельеф традиционной керамической черепицы. Листы профнастила – это тонкий, прочный, устойчивый к коррозии металл, который покрывают слоем краски и с помощью прессовки придают поверхности нужную форму. Чтобы отопить дом, в нем устанавливают дровяные печи, газовые котлы печи на твердом топливе. Так как установка такого оборудования – дело технически сложное, ее доверяют профессионалам. Однако, обеспечить проход трубы через металлочерепицу и профнастил – задача домовладельца.

Содержание статьи

Схема дымоходной системы из металлических труб

Виды дымоходов

Труба дымохода – это полый цилиндр, через который дым и продукты сгорания отводятся в атмосферу. Печники используют следующие варианты организации этого процесса:

С помощью кирпичного дымохода. Дымоходная система из жаростойкого кирпича, предназначенного специально для кладки печей, имеет квадратное или прямоугольное сечение. Это дорогостоящий способ избавиться от дыма, однако, более безопасный и долговечный. Единственный минус кирпичного дымохода – пористая вытуренная поверхность, на которой оседают сажа, пыль. Если не изводить регулярную прочистку трубы, сажевые наслоения полностью ее закупорят, снизят тягу и повысят риск пожара. Вывести кирпичный дымоход через кровлю, поэтому самостоятельно этим лучше не заниматься.
С помощью металлического дымохода. Металлические трубы из нержавеющей стали с добавлением молибдена или цинка продают в строительных магазинах. Купив, прямые участки, отводы и хомута можно собрать дымоход необходимой конфигурации, вставив сегменты трубы один в другой. Скользкая внутренняя поверхность дымохода не дает саже скапливаться, давая воздуху свободно перемещаться к крыше. Минус этого способа, в том, что металл не так хорошо держит тепло, как кирпич, поэтому из-за разницы температур на улице и внутри трубы на нем оседает конденсат.
Металлический дымоход изготавливают круглого сечения, а за счет того, что он состоит из отдельных деталей, вывести его через крышу довольно просто.

Выбор места вывода

Выбор удобного места для изготовления отверстия в крыше из профнастила под трубу дымохода – половина успеха. Естественно, решающий фактор в этом вопросе – расположение печи. Профессиональные печники рекомендуют располагать дымоход строго вертикально, однако существуют более тонкие нюансы:

Схема вывода дымохода через крышу из профнастила

Лучше всего располагать отверстие для вывода дымохода в самой высокой точке крыши, то есть поближе к коньку. Оптимальное расстояние от конька до трубы – 50-80 см.

Желательно, чтобы отверстие в крыше из профнастила для трубы не попадало на элементы стропильной системы. Чтобы их обойти пользуются отводами, угловыми участками дымохода. С помощью них можно задать поворот на 90 или 45 градусов.
Длину сегментов дымоходной трубы рассчитывают таким образом, чтобы стыки находились выше или ниже мест прохождения перекрытий и кровли из профнастила. Иначе качественно выполнить соединение будет проблематично.
Чтобы обеспечить хорошую тягу, высота дымоходной системы должна быть на 1-1,5 больше конька кровли. Если труба слишком высокая, во время прохождения по ней поток дыма успеет остыть, что приводит к появлению конденсата.

Чтобы проверить, правильно ли вы определили место выхода будущего дымохода, нарисуйте маркером на крыше из профнастила отметку и проверьте ее температуру в конце дня – труба должна располагаться в «холодной зоне», то есть оставаться в тени на протяжении почти всего дня.

Подготовительный этап работы

Чтобы в процессе установки трубы не возникло сложностей, нужно заранее подготовить место работы и инструменты. Отверстие из профнастила вырезают согласно следующей технологии:

После определении конфигурации дымохода, намечают, где будет располагаться выход на кровлю. Напомним, что лучше размещать трубу вертикально.
Подбирают размер сечения дымоходных труб исходя из рекомендаций производителя отопительного прибора. Чем толще и выше труба, тем лучше удаляется дым из печи. Важно, чтобы все сегменты были одного сечения и подходили друг другу, вставлялись без образования зазора.

На крыше из профнастила намечают контур трубы с помощью перманентного маркера.
Болгаркой с тонким диком по металлу вырезают отверстие, отступив от намеченной лини пару сантиметров внутрь. Работать с профнастилом следует аккуратно и медленно, чтобы край среза был ровным, без зазубрин, об которые можно пораниться в процессе вывода трубы.
В углах отверстия нужно сделать короткие надрезы, чтобы загнуть края профнастила вверх.
В потолке выпиливают такое же отвесите. Монтируют металлический короб, который соединит трубу со стропилами. Дымоход пройдет через отверстие внутри короба, расстояние между их стенками должно быть не менее 15 см.
Монтаж короба для вывода дымоходной трубы
Из изготовленного отверстия в крыше вынимают утеплитель, гидроизоляционную пленку, пароизоляционную мембрану. Необходимо, чтобы отверстие вышло сквозным.

Для северных районов, в который слой утеплителя превышает 150 мм, рекомендуют сэндвич-трубы, которые состоят из двух слоев металла и теплоизоляционного материала между ними.

Вывод дымоходной трубы на крышу

Вся подготовительная работа продела, остается только правильно подсоединить трубу и ввести в эксплуатацию дымоход. Чтобы вывести дымоход на крышу необходимо:

Схема врезки трубы на крыше из профнастила

Через отверстие в коробе просунуть дымоходную трубу и направить ее на кровлю. С помощью клейкой ленты края гидроизоляционной пленки и пароизоляционной мембраны надежно фиксируют к поверхности дымохода.
В короб плотно засыпать керамзит или уложить минеральную вату. Эти виды утеплителя не подвержены возгоранию, поэтому они и теплоизолируют трубу и защищают от внезапного воспламенения деревянных элементов стропильной системы и обрешетки.
Надевают на трубу резиновый или силиконовый уплотнитель, который защищает от просачивания влаги в месте вывода.

Чтобы обеспечить лучшую гидроизоляцию уплотнитель приклеивают к профнастилу огнестойким герметиком.
Монтаж силиконового уплотнителя для гидроизоляции соединения между профнастилом и трубой
Надставляют дымоход новыми сегментами до необходимой высоты, стягивая места соединений хомутами из оцинкованной стали.
После этого остается только навести красоту – установить наружный фартук под цвет металлочерепицы, который закрывает резиновый уплотнитель и короб.

Установка декоративного наружного фартука

Не бойтесь перегрева гидроизоляционной пленки от поверхности дымохода, от возгорания ее надежно защищает минеральная вата или керамзит, заложенные в коробе.

Выполнить вывод дымоходной трубы на кровлю под силу даже начинающему умельцу, главное не забывать, что халатное отношение к этому вопросу может привести к пожару и утрате вашего имущества.

Видео-инструкция

<div id="yandex_rtb_2" class="yandex-adaptive classYandexRTB"></div> <script type="text/javascript">if(rtbW>=960){var rtbBlockID="R-A-744138-3";} else{var rtbBlockID="R-A-744138-5";} window.yaContextCb.push(()=>{Ya.Context.AdvManager.render({renderTo:"yandex_rtb_2",blockId:rtbBlockID,pageNumber:2,onError:(data)=>{var g=document.createElement("ins");g.className="adsbygoogle";g.style.display="inline";if(rtbW>=960){g.style.width="580px";g.style.height="400px";g.setAttribute("data-ad-slot","9935184599");}else{g.style.width="300px";g.style.height="600px";g.setAttribute("data-ad-slot","9935184599");} g.setAttribute("data-ad-client","ca-pub-1812626643144578");g.setAttribute("data-alternate-ad-url",stroke2);document.getElementById("yandex_rtb_2").appendChild(g);(adsbygoogle=window.adsbygoogle||[]).push({});}})});window.addEventListener("load",()=>{var ins=document.getElementById("yandex_rtb_2");if(ins.clientHeight =="0"){ins.innerHTML=stroke3;}},true);</script>

Как вывести трубу через крышу из металлочерепицы

Проектируя отопление загородного дома нужно подумать о способах прохождения трубы через кровлю. Для нее выбирают место недалеко от конька, в этом случае снижается риск образования конденсата.

Вариант прохождения дымохода «через конек», считается самым простым. В зимний период на коньке не скапливается снег. Еще один способ прохождения — это труба, сделанная из рабочего кирпича или бетона и установленная на скате крыши, недалеко от конька.

Чтобы вывести трубу через крышу из металлочерепицы, для начала нужно: сделать разметку места прохода, прорезать отверстие в кровле и установить планки примыкания или проходной элемент (для трубы круглой формы). Рассмотрим подробнее каждый этап выполнения работ.

depositphotos

Замеры и расчеты

На крыше с коньком, высоту рассчитывают в зависимости от интервала между трубой и коньком:

При интервале 1,5 метра высота трубы должна быть выше, чем конек крыши на 0,5 метра.
При интервале от 1,5 до 3 метров, конек и труба должны быть на одинаковом уровне.
Если интервал между трубой и коньком больше 3-х метров, то длину трубы над крышей можно определить на основании линии, которая проходит под углом 10 градусов от конькового пробега к горизонту.

Теплоизоляционные материалы, гидроизоляция и пароизоляция должны быть на расстоянии 15 см от кирпичной или бетонной печной трубы, если в качестве трубы выступает керамическое изделие, то допустимое расстояние равно 25 см.

Как прорезать отверстие

После того как месторасположение трубы определено, нужно провести разметку и подготовить отверстие в металлочерепице.

Слой покрытия, вместе с тепло и гидроизоляцией можно разрезать, используя для этого острый нож или большие ножницы. В металлочерепице сделать отверстие можно двумя способами:

Отверстие можно проделать во время монтажа или после того, как покрытие будет уложено. Для подготовки круглого и прямоугольного отверстия используют ножницы по металлу, электролобзик или высечные ножницы.
Для подготовки отверстия с круглым сечением нужно начертить окружность, несколькими пересекающимися диаметрами в центре. После чего, при помощи ножниц для металла, нужно проделать надрезы начиная от центра разметки к краям, затем полученные треугольники загнуть внутрь.

Читайте также: обзор инструмента для резки металлочерепицы.

Пожарная безопасность

Для обеспечения пожарной безопасности при прохождении трубы через крышу из металлочерепицы, необходимо оборудовать специальный короб, в который нужно засыпать негорючий материал, например, минеральную вату.

Кроме этого, рекомендуется делать утолщение стенок печной трубы до 35—40 см. Если для прохождения используется кирпичная труба, то утолщение стенок позволит уменьшить нагрев окружающих материалов до допустимых 40—50 градусов.

Способы вывода трубы через крышу, покрытую металлочерепицей

Узел прохождения выбирается по форме и размеру печной трубу. Самыми популярными вариантами прохождения крыши считаются:

Квадратный или прямоугольный выход.
Круглый выход.

Каждый вид имеет свои особенности и последовательность монтажа.

Как выполнить прямоугольный выход печной трубы

Прямоугольное прохождение осуществляется в два этапа:

Монтаж внутреннего фартука до укладки покрытия.
Монтаж наружного элемента, после укладывания покрытия.

Процесс установки можно распределить на такие пункты:

Определение местоположения верхнего края внутренней планки примыкания. Для этого ее прикладывают к стенке трубы.
По линии отметки при помощи болгарки нужно проделать канавку, глубиной около 150 мм, при этом штроба должна быть с небольшим уклоном кверху. Завершающий этап—это ее прочистка, которую рекомендуют проводить водой.
Планку примыкания сначала нужно установить на сторону дымохода от карниза, а потом устанавливают три остальные планки сбоку и сверху.
Планки укладывают внахлест около 150 мм, а края заполняются силиконовым герметиком. В качестве крепления рекомендуют использовать кровельные саморезы.
Чтобы сформировать «галстук», по которому будет проходить вода от осадков, под низ устанавливают лист из металла. Обычно он устанавливается так, чтобы вода сразу попадала в систему водостока.
Для вывода гидроизоляции, ее поднимают на стенку дымохода на 5 см, и закрепляют в таком положении, специальным скотчем. Это позволит обеспечить дополнительную надежность в месте примыкания.
Теперь приступают к оборудованию нижнего фартука, который больше служит для декоративной цели. Его устанавливают тем же способом, только чтобы закрепить внешние планки, стенки дымохода не нужно штробить. По факту нижний фартук получается зажатым между листами металлочерепицы, что исключает проникновение влаги под крышу.

Читайте также: гидроизоляция для крыши под металлочерепицу.

depositphotos

Как выполнить выход круглой печной трубы

Круглое прохождение немного сложнее в монтаже, поэтому для облегчения работы был разработан проходной элемент. Он состоит из плоского стального основания и эластичного колпака. Это позволяет герметично соединять все элементы прохода.

Для производства проходных элементов используют резину EPDM или силикон, которые обладают высокими показателями термоустойчивости. Проходные элементы, изготовленные из силикона, рекомендуют использовать в тех местах, где присутствуют колебания температур от -75°С до +260°С, элементы, выполненные из EPDM, выдерживают перепады от — 55°С до +135°С.

Монтаж проходного элемента состоит из таких пунктов:

На покрытии из металлочерепицы нужно вырезать отверстие исходя из диаметра трубы.
Смочив переходной элемент жидким мылом, его надевают на трубу.
Уплотнительный элемент, при помощи легкого надавливания, повторяет изгибы кровельного покрытия.
Для крепления элемента можно использовать саморезы, но перед этим, под переходной элемент наносят герметик. Винты нужно расположить через 35 см друг от друга.

Для большей эффективности опытные кровельщики советуют выбирать меньший диаметр кольца на проходном элементе относительно сечения трубы, примерно на 20 %, и на этом же уровне его нужно подрезать.

Выбор герметика для печных труб

Герметик для установки печных труб бывает двух видов:

Термостойкий.
Жаростойкий.

Термостойкие составы принято использовать для изоляции наружных поверхностей печей и каминов, а также для изоляции стыков между кирпичными трубами и кровельным покрытием. Его можно использовать и при монтаже сэндвич-труб, но только не из металла.

В основе многих герметиков находится силикон, с добавлением оксида железа, благодаря чему, такой герметик способен выдержать постоянные температуры от 250 до 350 градусов. Термостойкие герметики могут быть кислотными и нейтральными.

Жаростойкие составы используют в тех случаях, когда температура постоянного нагрева колеблется от 1200–1300 градусов, а кратковременная достигает 1600 градусов. Такой герметик используют для заделки щелей в печной топке, где присутствует открытый огонь и для герметизации дымоходов на крыше. Для случаев с открытым огнем нужно выбирать огнеупорные составы.

В основе жаропрочных паст содержится силикат. Во время полимеризации он преобразуется в кремнийорганическое соединение, обладающее исключительной прочностью и 100% водонепроницаемостью.

отделка вокруг дымохода, герметизация, разделка печной трубы

Содержание:

Проектируя и сооружая частный дом, особо внимательно следует отнести к обустройству прохода дымохода через крышу из металлочерепицы. Правильность монтажа проходных узлов напрямую влияет на уровень герметичности и пожарной безопасности крыши.

Где расположить дымоход

Место, где будет выходить дымоход через крышу из металлочерепицы, нужно рассчитать еще на этапе разработки проекта. Через ендовы лучше его не проводить, так как места примыканий в таком случае теряют свою герметичность. Также важно учесть тот факт, что именно на ендовы приходится наибольшая снеговая нагрузка: это неминуемо будет сказываться на целостности соединительных участков дымохода и кровли.

Обустройство выхода дымоотводной трубы через крышу из металлочерепицы

Утепленные кровли обычно имеют не очень высокую пожарную безопасность, ведь в их составе присутствует слой гидроизоляции, теплоизоляции и пароизоляции. Наличие деревянной обрешетки также не способствует ее повышению. Согласно строительным нормам, расстояние между этими конструктивными элементами и трубой из кирпича, керамики или бетона должно быть не менее 13 см. Если керамический дымоход не имеет теплоизоляции, то дистанция увеличивается до 25 см.

Участок, где дымоход проходит через металлочерепицу и кровельный пирог, характеризуется повышенными теплопотерями и появлением конденсата в утеплителе. Во избежание подобных явлений необходимо соорудить специально для трубы собственную стропильную конструкцию. Для заполнения пустоты между дымоходом и кровлей используется минеральная базальтовая вата. При обустройстве вывода дыма в жилом здании проводится вырезание паро- и гидроизоляции в виде конверта, с подворачиваением и фиксацией краев к стропильной конструкции. При использовании прямоугольных или квадратных труб необходимо изготовить наружные фартуки: данные элементы обеспечивают хорошую герметичность мест стыковки дымохода и металлочерепицы.

Обустройство прохода для квадратной или прямоугольной трубы

Чтобы сделать места примыкания дымохода и кровли полностью герметичными, используют отделку трубы на крыше из металлочерепицы внутренними и наружными фартуками. Вначале монтируют внутренний фартук.

Установка верхних и нижних планок и боковых элементов проводится в следующем порядке:

Нижнюю планку необходимо приложить к стене и провести линию карандашом.
Таким же образом размечают остальные элементы.
Далее проводится замер величины всего периметра дымохода. Полученный результат используется для проделки штроб на глубину 15 мм. Для этих целей используют болгарку. Важно не допускать совпадения штробы и швов кирпичной кладки: углубления должны проходить по поверхности кирпичей.
Готовые штробы необходимо промыть водой от пыли и высушить.
Вначале планки устанавливают на нижнюю дымоходную стенку. Затем переходят на боковушки и верхнюю. Во избежание протеканий между планками делают перехлест 150 мм.
После укладки кромок доборных элементов в штробы их нужно залить герметиком.
Для фиксации на трубу используются кровельные саморезы.
Низ фартука оформляется «галстуком», который обеспечивает отведение воды. Обычно «галстук» направляют в ендову или на карнизный свес.
Края кровли оснащаются бортиком. Для этого потребуется молоток и плоскогубцы.

По завершению установки фартука и проведении крышной разделки, проводят укладка металлочерепицы вокруг дымохода. После этого устанавливают наружный фартук, который выполнят исключительно декоративную функцию. Крепление его планок проводится точно также, как и в случае с внутренним фартуком. Планочные кромки в этом случае не заводятся в штробы, а фиксируются на дымоходные стенки.

Вывод через металлочерепицу круглой трубы

Кровельные проходные узлы с круглым сечением обустраиваются при помощи кровельных проходок, что позволяет добиться хорошей герметизации печной трубы на крыше из металлочерепицы. Через кровельные проходки можно также выводить антенны, мачты, вентиляционные каналы и электрические коммуникации. Их применяют на различных кровельных материалах. Фундаментом кровельной проходки выступает стальной лист, герметично соединенный с колпаком. Специальное отверстие в колпаке позволяет вывести через металлочерепицу сэндвич-трубу, вам останется лишь узнать, как собрать дымоход своими руками..

Для изготовления проходки используют силикон или EPDM резину: оба этих материала комфортно переносят температурные колебания от -74 до +260 градусов. Перед установкой трубы проходку оснащают отверстием, диаметр которого должен уступать диаметру трубы на 20%. Процесс натягивания переходника на трубу можно облегчить при помощи мыльного раствора. После стыковки уплотнителя и кровельной поверхности он полностью повторяет фактуру кровельного материала. Участок под фланцем намазывают кровельным герметиком. В качестве крепежа используются кровельные саморезы (шаг установки – 35 мм).

В большинстве случаев вместо кирпичного дымохода рекомендуется использовать сэндвич-трубу. В ее составе имеется два вкладыша с разным диаметром, разделенных слоем теплоизоляции (обычно это – базальтовая вата). Благодаря хорошим эксплуатационным характеристикам, простоте установки и длительному сроку службы дымоход из сэндвич-трубы намного превосходит кирпичные или бетонные элементы. Такой дымоотводный канал не перегревается и не накапливает конденсат.

Самостоятельно обустраивая дымоход и разделку трубы на крыше из металлочерепицы, необходимо строго соблюдать все существующие строительные нормы и правила: их можно найти в соответствующей документации. Лучше всего проводить подобную работу во время строительства дома. Однако иногда это приходится делать на уже построенном здании.

Обычно это бывает в таких случаях:

Осуществляется капитальный ремонт кровли.
Заменяется стропильная конструкция.
Устанавливается или заменяется система отопления дома.

Если уверенности в своих силах нет, лучше пригласить для проведения работы профессиональных кровельщиков.

гидроизоляция и герметизация примыкания к дымоходу

Кровля из металлочерепицы по праву считается одной из самых надежных и долговечных. Место, где проходит печная труба через металлочерепицу, требует особой тщательности при монтаже.

Как обойти трубу металлочерепицей? В зависимости от типа трубы используются разные способы герметизации.

Как сделать отверстие под трубу в металлочерепице

Как вывести дымоход через металлочерепицу? Начать нужно с отверстия.

Форма отверстия для вывода трубы через металлочерепицу зависит от типа дымохода:

Цилиндрический. Отверстие овальной формы прорезается так, чтобы зазор между дымоходом и его краями был 5-7 см.
Квадратный или прямоугольный. Кирпичный дымоход часто выкладывается до перекрытия кровли. Отверстие прямоугольной формы прорезается в скате так, чтобы оставался 5-10 см зазор.
Через конек. Это самый простой способ прохода. К сожалению, возможность вывода через конек встречается нечасто. Отверстие делается в верхней части листов и закрывается коньком увеличенной ширины. Водоотводящие фартуки крепятся поверх первого ряда листов.

Вырезать отверстие для прохода трубы через крышу из металлочерепицы следует специальными кровельными ножницами. При работе болгаркой перегревается и приходит в негодность полимерный защитный слой рядом с линией реза. Обрезанные кромки следует покрыть специальной защитной краской-грунтом во избежание коррозии.

Обход трубы

Способ организации прохода дымохода через кровлю из металлочерепицы также зависит от типа дымохода.

Для прохода сэндвич трубы через металлочерепицу выпускаются специальные фартуки. Они называются «мастер-флеш» и представляют собой квадратный лист алюминия, с установленной по периметру полимерной упругой прокладкой. В центре листа к алюминию приклеен гофрированный конический рукав из термостойкого пластика. Рукав предназначен для уплотнения круглой трубы.

При установке мастер флеш в отверстие фартука с усилием продевается дымоход, место прилегания пластика дополнительно уплотняется термостойким герметиком. Алюминиевый лист одним краем заводится под верхний кровельный лист, а нижним – крепится поверх нижнего. Вода с верхней части ската должна стекать на фартук, а с него – на нижнюю. Аналогично выполняется и установка вентиляционной трубы на крыше из металлочерепицы.

Для прохода кирпичного дымохода через крышу из металлочерепицы на дымоходе чуть выше уровня кровли выкладывают специальный ступенчатый выступ (распушка), защищающий место прохода от воды, стекающей по стенкам дымохода. Под него заводятся кромки фартуков. Вместо распушки можно проштробить кладку параллельно кровле и завести кромку в канавку. Наименее надежный способ устройства примыкания – простое крепление к кладке саморезами на дюбелях. Во всех случаях место примыкания уплотняется герметиком.

Вокруг места выхода дымохода из металлочерепицы выкладывается дополнительная обрешетка (если она не сплошная). В месте прохода с внутренней стороны обрешетки набиваются дополнительные планки, чтобы поддержать «висящие» концы досок.

Разделка трубы на крыше из металлочерепицы выполняет в следующем порядке. Сначала крепится нижний фартук. На следующем этапе – боковые, их нижние края должны находить на нижний фартук. Последним крепится верхний фартук, он должен накрывать кромки боковых, а сам заходить под верхний ряд листов.

Для фиксации к обрешетке используют кровельные саморезы с уплотнительной прокладкой. К кладке фартуки крепятся на дюбели оцинкованными саморезами.

Гидроизоляция трубы

Слой гидроизоляции предназначен для отведения конденсата, образующегося на внутренней стороне кровли. Этот поток не должен попадать в подкровельное пространство.

При проходке для труб через кровлю из металлочерепицы гидроизоляционную мембрану в месте прохода разрезают «конвертом». Верхний клапан выпускают поверх верхнего фартука, отводя на него стекающую под скатом влагу. Нижний клапан заворачивают под нижний фартук, боковые- соответственно под боковые фартуки.

Важно! При работе на кровле обязательно соблюдение правил техники безопасности. Следует пользоваться страховочным поясом, строительной каской, защитными перчатками и очками.

Выполненный по правилам проход трубы через крышу из металлочерепицы сохранит сухость и тепло в доме. Такая крыша прослужит долго, выполняя свою главную функцию – защиту жильцов и строительных конструкций от атмосферных явлений.

монтаж вокруг трубы, примыкание металлочерепицы к трубе

В конструкции металлической кровли одним из самых проблемных и сложных узлов является проход трубы через металлочерепицу.

Данному элементу всегда уделяют особое внимание, как проектировщики и установщики котельного оборудования, так и сами кровельщики. Несколько общих рекомендаций

Сначала о вариантах расположения прохода.

Специалисты каминного, печного и котельного оборудования советуют располагать дымоход и его проход на крышу поближе к коньку.
Так основной участок трубы не будет размещен в холодной зоне, это существенно понизит опасность оседания конденсата и его проникновение внутрь дымохода.
Кровельщики рекомендуют выводить дымоходную трубу и ее проход прямо через конек.
Так облегчается монтаж к перекрытию узла примыкания, пресекается образование снеговых карманов в холодный сезон, а, следовательно, исключается опасность протечек в данной зоне.
Удачный вариант прохода печной трубы — ее размещение на скате около конька (см. монтаж конька металлочерепицы). Чтоб защитить дымоход от атмосферных осадков, его устье надо укрывать особым зонтом, который делается из основного кровельного материала.
Но, если дымоходная система подключается к котельному оборудованию, использовать зонт не рекомендуется. Небольшая температура продуктов топливного сгорания не даст легко уходить газам, когда те встретят препятствие на своем пути.

Обратите внимание!
Один из самых сложных случаев, когда проход дымохода через металлочерепицу организуется через утепленную кровлю, представляющую собой «слоеный пирог».
При этом вывод трубы лучше всего смонтировать с помощью отдельного короба.
Участок вокруг дымохода должен быть заполнен негорючим утеплителем, например, минеральной ватой с повышенной плотностью.

Узел прохода через кровлю выбирается в зависимости от сечения дымохода, ведь он может быть квадратным, прямоугольным, круглым либо овальным.

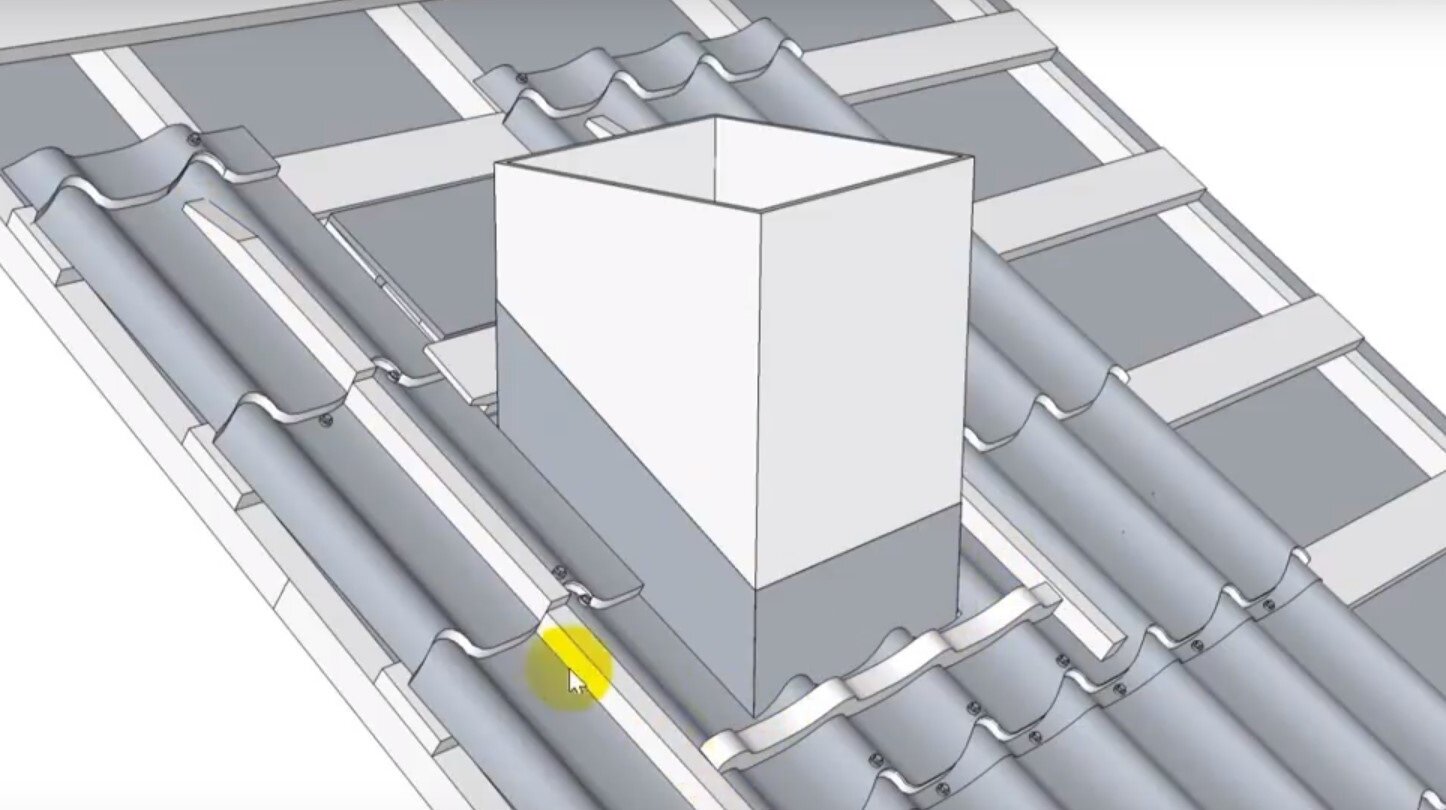

Как организовать проход прямоугольной или квадратной трубы на кровле из металлочерепицы

Монтаж защитного фартука вокруг печной трубы

Чтобы примыкание металлочерепицы к трубе, квадратного либо прямоугольного сечения,было герметичным, на скате кровли делается внутренний фартук.

Для этого используются верхние и нижние планки примыкания.

Нижняя планка прикладывается к стенам дымохода, далее отмечается ее верхняя кромка.

По отмеченной линии выбирается штроба, глубиной не меньше 1.5 см, имеющая небольшой наклон вверх. Когда закончите данную операцию, уберите пыль, штробу же промойте водой.

Обустройство внутреннего фартука начните с нижней стенки дымохода, затем продолжите на всех остальных стенах.

Не забывайте монтировать планки с нахлестом в 15 см, так вы исключите опасность протечек. Вставленные в штробу края доборных элементов залейте теплостойким герметиком.

Далее под низ фартука заведите плоский металлический лист, необходимый для стекания воды. Направьте его или в ендову, или вниз до кровельного карниза. По краю кровли, при помощи молотка и плоскогубцев, сделайте бортик.

Нередко, дополнительно к этим мерам, перед установкой внутреннего фартука, на трубу на 5 см выводится гидроизоляция, срез ее приклеивается скотчем.

В данном случае изоляция должна быть теплостойкой. Место печного входа нужно обернуть специальной пленкой, например — «Экобит».

Далее, сверху внутреннего фартука производится монтаж металлочерепицы вокруг трубы.

Когда сборка финишного покрытия на данном участке будет закончена, можно приступать к обустройству внешнего фартука. Он делается из верхних планок примыкания и играет декоративную роль.

Наружный фартук монтируется таким же образом, что и внутренний, но верхние кромки планок фиксируются непосредственно к стенам трубы, без обустройства штробы.

Следует отметить, что от стропил до дымохода необходимо предусмотреть оптимальное расстояние для хорошей вентиляции.

Совет!
Чтоб кирпич трубы при нагреве не растрескивался, его рекомендуется от влаги защитить, обернув для этого железным листом, имеющим полимерное покрытие.
Оставьте при этом зазор в 2см для вентиляции.

Если используется круглая дымоходная труба, то в месте ее вывода на крышу из металлочерепицы тоже нужно применять ленту «Экобит» или ее аналоги. Она обладает саморасширяющейся основой и герметизирует сквозное отверстие.

Кровельные проходки для сквозных выводов круглого сечения

Кровельная проходка

Применяя кровельные проходки, вы обеспечите надежную герметизацию узлов кровли из металлочерепицы.

Данные доборные элементы используются там, где необходимо обустроить прохождение вентиляции через крышу, смонтировать дымоход либо электрический выход, поставить мачту либо антенну.

При этом монтировать проходки можно на все виды кровельных материалов.

Эластичность, которую имеют эти элементы, дает возможность обеспечить полную герметичность финишного покрытия на кровлях, имеющих самые разные конфигурации.

Помимо этого, проходки эффективно гасят смещения и вибрации, вызываемые давлением снега, расширением и сжатием от сезонных перепадов температур.

Производятся лучшие проходки из резины EPDM либо силикона. Данные материалы не боятся негативного воздействия погодных условий и сохраняют эксплуатационные характеристики при широком спектре температур.

Для силикона это -74º/+260º, для EPDM резины -55º/+135º.

Монтаж кровельной проходки

Далее краткая инструкция о том, как организовать примыкание к трубе металлочерепицы при помощи кровельной проходки.

Выберите кольцо уплотнителя, таким образом, чтоб его отверстие было на 20 процентов меньше сечения трубы. По мере необходимости, обрежьте его.
Далее, натяните уплотнитель по трубе. Монтаж вам сможет облегчить раствор хозяйственного мыла.
Надавите вниз уплотнитель и придайте ему форму, соответствующую основанию крыши. Применяя инструменты, вы можете так придавить кромки фланца, чтобы он расположился плотно к поверхности.
Затем нанесите под фланец герметик.
Закрепите его кровельными шурупами-саморезами к основанию. Шаг крепежа должен быть около 35 мм.

Труба на крыше из металлочерепицы: установка, как обойти, видео

Ни один узел не доставляет столько хлопот, как неправильно установленная труба на крыше из металлочерепицы. Казалось бы, производитель металлической кровли предусмотрел все нюансы и максимально упростил процесс монтажа с помощью готовых комплектов и узлов примыкания. Но на практике при обустройстве вывода трубы через металлочерепицу приходится импровизировать, так как каждая крыша по-своему индивидуальна.

Особенности монтажа дымохода на металлочерепице

Устройство узла прохода на профилированной металлической кровле практически ничем не отличается от разделки трубы на других видах кровельных покрытий:

Кирпичная труба на крыше из металлочерепице может устанавливаться в теплоизоляционном кожухе или без такового, но стены дымохода, примыкающие к обрешетке и стропилам, необходимо изолировать металлом и термоизоляцией;
Из-за волнистого профиля кровельное покрытие намного лучше собирает и удерживает снег на поверхности крыши, чем шифер или профлист. Это означает, что узел прохода трубы через кровлю из металлочерепицы в зимнее время будет постоянно заливаться талой водой;
Особое внимание уделяется выбору места для установки трубы. Чем ближе дымоход к коньку крыши, тем лучше тяга, и меньше проблем с обратным потоком.

Но в этом случае потребуется поднять дымоход на максимальную высоту, а значит, нужно устанавливать крепления и увеличивать жесткость дымохода. Для массивной печной трубы проход через металлочерепицу нужно будет дополнительно фиксировать на балках потолочного перекрытия. Если использовать современные двойные конструкции, то для установки трубы — сэндвича придется использовать растяжки и пояса. Иначе гибкая и неустойчивая труба под ударами ветра быстро разрушит узел прохода, юбку и гидроизоляцию кромки металлочерепицы.

Требования для прохода дымохода через кровлю из металлочерепицы

Дымовая труба и деревянные стропила плохо сочетаются в одной конструкции, поэтому СНиПы и ГОСТы требуют, чтобы при разделке трубы на крыше из металлочерепицы расстояние от кирпичной поверхности до ближайшей деревянной детали составляло не менее 25 см.

Кроме того, волнистая поверхность создает определенные проблемы для обрамления трубы на крыше из металлочерепицы. Стык между стеной и кровельным полотном крыши невозможно заклеить одним лишь герметиком, а при периодическом разогреве трубы дымохода даже саморезы отрываются из гнезд.

Важно! В течение одного дня профилированная волнистая поверхность металлочерепицы совершает до 200 колебаний, растягивания полотна и деформации кромок.

Поэтому для правильного обустройства прохода печной трубы через металлочерепицу используется сборная конструкция или мягкая юбка из силикона или термостойкой резины.

Планируя место под проход кирпичной трубы через металлочерепицу, придется учесть расположение стропил и коньковой балки. Кроме того, нормы СНиП требуют, чтобы верхняя кромка трубы располагалась на уровне конька или ниже, как на схеме.

Зачастую кирпичный дымоход через металлочерепицу стараются перенести поближе к углу ендова. Делается это для того, чтобы избавиться от водосборного фартука или хотя бы максимально уменьшить длину сливной части. Если скат крыши получается длинным, то проще сделать небольшой косой лоток с выводом в желоб ендова, чем тянуть лоток на несколько метров к карнизу.

Варианты прохода трубы через кровлю из металлочерепицы

Самой большой головной болью остается проблема обеспечения пожарной безопасности. Поэтому, прежде чем оформлять проход дымохода через металлочерепицу, необходимо обеспечить безопасную фиксацию трубы.

Современные дымоходы оформляются в трех вариантах:

Кирпичная кладка без изоляции, с внутренней или наружной термоизоляцией;
Коаксиальная сэндвич-труба со слоем минеральной ваты между наружной и внутренней стенкой;
Одинарная стальная труба с обмоточной термоизоляцией в виде чехла.

Важно! В любом случае при оформлении узла прохода стенка трубы не должна касаться любых деталей потолочного перекрытия, стропил, обрешетки, гидроизоляции и полотна металлочерепицы.

Может показаться, что металлический металлочерепичный лист не боится огня или длительного нагрева, но это не совсем так. Во-первых, полимерное покрытие металлочерепицы при длительном контакте с горячим в 200-300^о кирпичом может расплавиться и стать причиной возгорания. Во-вторых, лист обладает хорошей теплопроводностью, поэтому тепло может добраться и до деревянных деталей кровельного пирога.

Для сэндвич–дымохода можно использовать покупной вариант узла прохода.

Для стальной трубы возможен вариант засыпки узла прохода перекрытия вермикулитом. В случае кирпичного дымохода ствол выстраивают без контакта с деталями перекрытия, щели заделывают минеральным волокном. Аналогичным способом выполняется проход кирпичной трубы через металлочерепицу.

Как вывести трубу через крышу из металлочерепицы

Независимо от формы, размеров и материала, из которого сделан дымоход, та часть трубы, которая размещается на участке между металлочерепицей и внутренней подшивкой чердака, должна быть закрыта листовым металлом до самой верхушки. Во-вторых, стальную конструкцию необходимо зафиксировать под самой крышей поясом с растяжками. Это позволит компенсировать толчки от металлочерепицы и боковое давление от ветра.

Чаще всего на трубу одевают двухсторонний хомут из стали толщиной 1-2 мм, к болтовым зажимам крепят стальные тросы с винтовой регулировкой усилия затяжки.

Проход сэндвич трубы через крышу из металлочерепицы

Наиболее простой способ построить узел — это купить готовый проходной элемент для крыши из металлочерепицы, изготовленный под конкретный тип волны и форму профиля крыши.

В состав набора входит:

Профилированная накладка на профилированное кровельное покрытие с силиконовой прокладкой. Данный элемент крепится к крыше с помощью саморезов, его задача – прижимать и удерживать базовый конус к поверхности металлочерепицы;
Центральный элемент конусной формы, удерживает трубу над крышей в вертикальном положении;
Набор силиконовых уплотнителей, прокладок, монтажные хомуты.

Установка прохода сэндвич трубы через металлочерепицу начинается с разметки и вырезания отверстия по готовому шаблону.

Важно! В состав комплекта всегда входит схема-шаблон, с помощью которого можно точно разметить границы покрытия крыши под будущее отверстие для трубы.

Дыру вырезают насадкой для просечки. Далее устанавливается крепление и конус, укладывается силиконовая прокладка. Поверх конусного элемента одевается профилированная пластина. После установки сэндвич трубы конус фиксируется хомутом, а профилированная накладка притягивается к поверхности крыши саморезами.

Для вентиляционного канала узел прохода выглядит еще проще. Это гофрированная конусная накладка, которая крепится саморезами и хомутом.

Обустройство прохода в крыше для горячей стальной трубы дымохода

Для простых металлических дымоходов из нержавейки или легированного чугуна проложить канал через крышу, крытую металлочерепицей, значительно сложнее. Во-первых, необходимо построить теплоизоляционный короб, внутри которого и будет проложена труба.

Такая схема не только предотвращает затекание влаги под крышу, дополнительное тепло от стенок дымохода позволяет компенсировать отсутствие утеплителя.

Верхнюю часть металлической трубы лучше всего обшить полотном из минерального волокна и закрыть коробом из тонколистового металла. Наружную облицовку можно оформить плитами под кирпич, а внутреннюю поверхность короба утеплить тонким слоем минерального войлока. Наружная поверхность будет оставаться холодной, поэтому проблем с возгоранием пластика на крыше не предполагается.

Верхушку трубы закрывают колпаком, желательно, чтобы размеры свесов колпака были больше квадрата зоны примыкания. В этом случае большая часть дождевой воды будет отводиться за пределы фартука и линии герметизации шва. Кроме того, кромку дымохода необходимо зашить металлической сеткой с размером ячейки не более 5 мм. Это позволит защитить крышу и саму дымоходную конструкцию от насекомых и птиц.

Чтобы избавиться от риска затекания воды, в щель между коробом и кромкой кровельного покрытия по периметру закладывают мягкую гидроизоляцию. Стыковочный шов прохода дымохода через металлочерепицу можно закрыть Г-образной планкой примыкания или заклеить битумной мастикой. Для холодных труб подобное решение допускается, так как нет термического расширения металла кровли, из-за которого швы и стыки зоны примыкания могли быть разорваны внутренними напряжениями.

Проход кирпичной трубы через крышу из металлочерепицы

Обустройство прохода кирпичной трубы через металлочерепицу получается сложнее, чем построение узла для круглых металлических дымоходов. Всему виной горячая кирпичная поверхность дымовой трубы. Ее нужно изолировать от контакта со всеми деталями крыши, и одновременно позаботиться о том, чтобы вода не попадала в шов между холодной черепицей и периодически нагревающейся кирпичной кладкой.

Место на обрешетке под узел прохода кирпичного дымохода обязательно усиливают подшивкой досками или рейками. После сборки зоны примыкания часть веса дымохода из-за осадки переносится на обрешетку, поэтому деревянное основание нужно усиливать обязательно.

В конструкции узла прохода дымохода используют два принципиальных решения.

Во-первых, линию стыковки закрывают по периметру планками примыкания. Основная часть конденсированной влаги и дождевой воды будет собираться на фартуке, сшитом из металлического профиля. Далее вода стекает по встроенному под кровлей желобу, именуемому «галстуком».

Чаще всего галстук выполняется клиновидной формы, как на схеме. Это позволяет уменьшить размеры желоба и одновременно не допустить переливания потока воды в сильный дождь. Галстук крепится широкой стороной к нижней кромке фартучного профиля.

Фартук для дымохода под металлочерепицу

Конструктивно фартучный контур состоит из двух наборов профилированных планок, для нижнего и верхнего фартуков. Первый набор представляет собой Г-образную планку с отогнутой кромкой. Данный вид профиля необходим для того, чтобы обшить основание дымохода металлом без малейшего зазора.

Установку нижнего фартука выполняют по той же схеме, что и монтаж обычной планки примыкания. Первоначально на кирпичную стенку дымохода прикладывают боковые планки и размечают линию на уровне отогнутой кромки профиля. Перфоратором или болгаркой вырезают пазы в стене, очищают их от пыли, после чего устанавливают боковые профили нижнего фартука, заводят кромку в штробу и фиксируют саморезами. Стык между трубой и профилем задувают термостойким герметиком.

Следующим этапом устанавливают верхнюю и нижнюю планки фартука. Кромки верхней планки заводят над боковыми профилями, у нижней – наоборот, заводят под полотно горизонтальной полки.

Верхний фартук собирают из коньковой накладки. Профилированные планки укладывают на уплотнителе по периметру только что собранного нижнего фартука. В результате получается импровизированный водосборник для отвода дождевой и талой воды.

Если угол наклона крыши достаточно большой, то фартук можно собрать без отводящего галстука. В этом случае нижняя кромка желоба просто выводится поверх металлочерепицы. Вода вытекает через щели, что можно считать не очень удачным решением, так как в зимнее время сточный желоб просто блокируется ледяными пробками.

Как обойти трубу металлочерепицей

После того как была собрана защита основания кирпичного дымохода, переходят к обводке или дополнительной укладке листов металлочерепицы по контуру трубы. Обвод трубы металлочерепицей делают для того, чтобы обеспечить необходимый размер нахлеста полотна, что обеспечивает защиту от дождя даже в самый сильный ветер.

Монтаж металлочерепицы вокруг трубы начинают с нижней кромки кирпичной трубы, затем укладывают дополнительные панели по бокам дымохода. Далее на черепицу устанавливают нижнюю планку — профиль верхнего фартука. Горизонтальная полка пристенного профиля вырезается на 460 мм шире торца кирпичной трубы. Края вертикальных полок загибаются на стену. В дополнение к нижней накладке устанавливают две боковые накладки шириной по 230 мм, и один верхний профиль Т-образного вида.

Для завершения обводки на верхний пристенный профиль укладывают дополнительный лист металлочерепицы. Между стеной и кромкой листа должно оставаться минимум 100 мм свободного пространства. Его задувают пенополиуретаном и закрывают накладкой.

Все стыки и щели по периметру наружного фартука заклеивают герметиком. Специалисты рекомендуют, перед тем как нанести жидкий уплотнитель, нагрузить верхний и нижний листы металлочерепицы грузом в 5-7 кг. После осадки кирпичного дымохода и элементов конструкции крыши герметик хорошо заполнит все мельчайшие полости.

Производители металлочерепицы рекомендуют не использовать саморезы для крепления листов кровельного покрытия, на которые лягут детали верхнего фартука и обвязки печной трубы. Почему-то считается, что головки крепежа могут стать причиной повреждения полимерного покрытия и в дальнейшем возникновения коррозии. Поэтому все, кроме основных листов металлочерепицы, нижнего фартука и галстука, укладывается с использованием монтажной пены.

На практике мастера широко применяют сращивание листов с помощью висячего крепежа. В точке перехлеста металлочерепичных волн просто вворачиваются саморезы без притяжки к дереву обрешетки. Такой способ не мешает использованию пены и герметика, и одновременно позволяет усилить наборную конструкцию механическим крепежом.

Отделка трубы на крыше из металлочерепицы

Кирпичные дымоходы редко облицовывают металлом, лишь в исключительных случаях, чтобы предупредить выветривание, выкрашивание и осыпание кирпича на крышу, поверхность окрашивают печными лаками и эмалями.

Круглый дымоход из нержавейки одевают в короб, имитирующий кирпичную кладку. На гладком металле со временем налипает пыль и продукты конденсации дымовых газов, поэтому лучше, если наружный кожух будет выкрашен или задекорирован материалом с матовой поверхностью.

Заключение

Достаточно сложно установить трубу на крыше из металлочерепицы правильно, не имея опыта подобных работ. Если есть выбор, то для первого раза лучше купить готовый комплект пристенного профиля и набор для обустройства узла прохода на крыше под конкретный тип металлочерепицы.

Кровельные проходки для сквозных выводов круглого сечения

Кровельная проходка

Применяя кровельные проходки, вы обеспечите надежную герметизацию узлов кровли из металлочерепицы.

При этом монтировать проходки можно на все виды кровельных материалов.

Для силикона это -74º/+260º, для EPDM резины -55º/+135º.

Монтаж кровельной проходки

Выберите кольцо уплотнителя, таким образом, чтоб его отверстие было на 20 процентов меньше сечения трубы. По мере необходимости, обрежьте его.
Далее, натяните уплотнитель по трубе. Монтаж вам сможет облегчить раствор хозяйственного мыла.
Надавите вниз уплотнитель и придайте ему форму, соответствующую основанию крыши. Применяя инструменты, вы можете так придавить кромки фланца, чтобы он расположился плотно к поверхности.
Затем нанесите под фланец герметик.
Закрепите его кровельными шурупами-саморезами к основанию. Шаг крепежа должен быть около 35 мм.

Труба на крыше из металлочерепицы: установка, как обойти, видео

Особенности монтажа дымохода на металлочерепице

Кирпичная труба на крыше из металлочерепице может устанавливаться в теплоизоляционном кожухе или без такового, но стены дымохода, примыкающие к обрешетке и стропилам, необходимо изолировать металлом и термоизоляцией;
Из-за волнистого профиля кровельное покрытие намного лучше собирает и удерживает снег на поверхности крыши, чем шифер или профлист. Это означает, что узел прохода трубы через кровлю из металлочерепицы в зимнее время будет постоянно заливаться талой водой;
Особое внимание уделяется выбору места для установки трубы. Чем ближе дымоход к коньку крыши, тем лучше тяга, и меньше проблем с обратным потоком.

Требования для прохода дымохода через кровлю из металлочерепицы

Варианты прохода трубы через кровлю из металлочерепицы

Современные дымоходы оформляются в трех вариантах:

Кирпичная кладка без изоляции, с внутренней или наружной термоизоляцией;
Коаксиальная сэндвич-труба со слоем минеральной ваты между наружной и внутренней стенкой;
Одинарная стальная труба с обмоточной термоизоляцией в виде чехла.

Для сэндвич–дымохода можно использовать покупной вариант узла прохода.

Как вывести трубу через крышу из металлочерепицы

Проход сэндвич трубы через крышу из металлочерепицы

В состав набора входит:

Профилированная накладка на профилированное кровельное покрытие с силиконовой прокладкой. Данный элемент крепится к крыше с помощью саморезов, его задача – прижимать и удерживать базовый конус к поверхности металлочерепицы;
Центральный элемент конусной формы, удерживает трубу над крышей в вертикальном положении;
Набор силиконовых уплотнителей, прокладок, монтажные хомуты.

Обустройство прохода в крыше для горячей стальной трубы дымохода

Проход кирпичной трубы через крышу из металлочерепицы

В конструкции узла прохода дымохода используют два принципиальных решения.

Фартук для дымохода под металлочерепицу

Как обойти трубу металлочерепицей

Отделка трубы на крыше из металлочерепицы

Заключение

Как вывести трубу через крышу из металлочерепицы

Проход трубы через крышу из металлочерепицы: варианты и особенности

Кровля из металлочерепицы это популярное решение при строительстве или ремонте дома. Грамотный вывод дымохода через такую крышу сохранит ее внешний вид, убережет кровлю и печную трубу от разрушения. Особенности конфигурации металлочерепицы не только придает строению презентабельный внешний вид, но и усложняют проход трубы через крышу. При монтаже и заделке сквозного отверстия под дымоотвод важно обеспечить надежную гидроизоляцию, защитить горючие материалы от перегрева и обеспечить эстетичность оформления трубы.

Особенности металлочерепицы в качестве кровли

Металлочерепица – это стальное рифленое покрытие, которое усилено цветным слоем антикоррозийной защиты из органических или композитных материалов. При укладке по технологии такое кровля рассчитана на срок службы более полувека. При этом вам не потребуется дополнительно ухаживать за крышей, красить ее или устранять протечки. Сталь надежно защищена, а цветное покрытие рассчитано на эксплуатацию в режиме уличных условий.

Обратите внимание! Ближайший «родственник» металлочерепицы кровельный профиль. Однако его внешний вид дотягивает только до эконом класса, тогда как металлочерепица придает строению респектабельность и аристократичность.

Достоинства кровли из металлочерепицы:

небольшой вес;
простота укладки;
долговечность;
экологичность;
негорючесть;
доступная цена;
устойчивость к атмосферному влиянию.

К недостаткам можно отнести:

сложность покрытия крыши сложной конфигурации;
большое количество отходов материала при укладке на фигурную крышу;
шум от ударов по металлу при дожде и сходе снежных масс;
большое количество отверстий для крепежа является потенциальными очагами коррозии и протечек.

Обратите внимание! Основным недостатком при покрытии крыши металлочерепицей можно назвать непрофессиональную работу. При нарушении технологии резки и укладки, ее состояние будет плачевным уже через несколько лет.

Варианты прохождения дымохода

Для качественной организации дымоотведения, когда нагрузка атмосферных факторов на трубу и место ее прохода через крышу будет минимальным, важно правильно определить место сквозного отверстия для трубы. Оптимальным, с точки зрения защиты от дождя и снега, будет проход трубы через двускатную крышу из металлочерепицы сквозь конек. Однако такой вывод предполагает нарушение целостности балки конька, установку дополнительных опор, что нежелательно.

При определении места прохождения дымохода руководствуются следующими соображениями:

прямой дымоход тянет лучше, чем имеющий несколько изгибов или продолжительный горизонтально ориентированный участок;
труба не должна выходить вблизи мансардных окон или на окна рядом стоящего строения, поскольку продукты горения будет задувать в них ветром;
в ендовах (место соединения двух скатов на сложной крыше) скапливается максимальное количество снега, сквозных отверстий в крыше здесь не делают;
чем ближе труба к коньку, тем меньше конденсата в ней образуется.

Для двускатной крыши существуют следующие нормы зависимости высоты трубы от ее расположения относительно конька:

для зоны в 1,5 метра от конька достаточно высоты в 50 см;
для зоны от 1,5 до 3 метров окончание трубы совпадает с высотой крыши;
дальше 3 метровой зоны высота дымоотвода может быть ниже конька, но не более чем на угол в 10 градусов между верхними точками.

В жилом доме под кровлю из металлочерепицы укладывают паро, гидроизоляцию, которая служит и поглотителем шума, устраняя один из основных недостатков такой кровли. Очень важно защитить место стыка крыши и трубы от протечек, попадания холодного воздуха.

Для защиты горючих элементов кровли от высокой температуры дымохода, для герметичного закрытия проходки монтируют специальный проходной узел. Он представляет собой короб, который встраивают в сквозной проход. Сама труба выводится через центр данного короба. С внешней и внутренней стороны крыши короб оформляется защитными фартуками.

Обратите внимание! Расстояние от стенки кирпичной трубы до кровельного пирога не может быть меньше 13 см. Если труба керамическая, то это расстояние увеличивается до 25 см (СНиП 41-01-2003).

Узел прохождения через крышу из металлочерепицы определяется формой трубы дымоотвода. Он может быть круглым, квадратным или прямоугольным.

Обустройство квадратного выхода

Квадратный или прямоугольный проход монтируют для классической кирпичной трубы. Отверстие в металлочерепице вырезают при помощи ножниц по металлу или электролобзика.

Обратите внимание! Резать металлочерепицу болгаркой непрофессионально. Армированный абразивный круг повреждает антикоррозийное покрытие, что приводит к быстрой порче металлической основы.

Второй шаг в устройстве прохода для квадратной трубы – установка внутреннего металлического защитного фартука. Работу начинают с разметки места штробления трубы под планки примыкания внутреннего фартука.

Штробу проделывают глубиной в 15 мм. Для лучшего сцепления планок примыкания с трубой канавка должна быть с уклоном вверх. Штробу прочищают потоком воды от песка и пыли.

Планки устанавливают следующим образом:

верхний, загнутый край каждой из 4 планок вставляют в проделанное отверстие;
порядок установки планок примыкания следующий: первой устанавливают нижнюю, затем боковые, последней крепят верхнюю;
важно обеспечить достаточный, около 15 см, нахлест планок, соблюдая последовательность от нижней к высшим;
нижний край планок крепят саморезами на кровельную обрешетку.

Под нижнюю планку подсовывают влагоотводящий галстук. Это специальный железный лист с загнутыми краями. Его устанавливают под металлочерепицу с выводом до края кровли или в ендову.

Гидроизоляционный материал укладывают поверх планок примыкания, с нахлестом в 5 см. После этого укладывают на место металлочерепицу.

Завершающим этапом прохода квадратной трубы является установка внешнего декоративного фартука. В большинстве случаев такой фартук в сборе можно купить готовым, под цвет кровли.

Обратите внимание! Работы с металлочерепицей и установкой фартуков следует проводить аккуратно, не допуская механических повреждений защитного слоя.

Саморезы используют со специальными защитными шляпками. Все стыки обязательно промазывают силиконовым герметиком.

Круглый выход на крышу

Обустройство прохода круглой трубы через крышу из металлочерепицы упрощается наличием готовой эластичной кровельной проходки.

Производители предлагают большой выбор цветовой гаммы. Материал, из которого изготовлена эластичная проходка для круглой трубы, обеспечивает герметичность соединения трубы с кровельным покрытием любой конфигурации. Он надежно защищает место соединения в интервале температур от -74 до 260 градусов.

Обратите внимание! Эластичную кровельную проходку можно использовать не только для вывода сэндвич-трубы, но и для обустройства прохода телевизионной антенны, вентиляционных каналов на крышу из металлочерепицы.

Как обеспечить примыкание к трубе из кирпича

Помимо описанного выше классического способа герметизации посредством штробления и примыкающих планок, есть менее трудоемкий и более удобный для самостоятельного монтажа способ. Это герметизация трубы из кирпича на крыше из металлочерепицы самоклеящейся металлической гидроизоляционной лентой. Ее можно подобрать точно по цвету металлочерепицы.

Обратите внимание! Установку гидроизоляционной свинцовой ленты проводят при температуре не меньше 8 градусов. Защитную пленку снимают после примерки, отрезания и загибания.

Монтаж гидроизоляционной металлической ленты проводят следующим образом:

Отрезают ленту по размеру ширины нижней стороны трубы плюс 4 см для загиба с боковых сторон. К трубе ее прикладывают таким образом, чтобы середина (определяется по разрыву защитной пленки) приходилась на место стыка трубы и металлочерепицы. Боковые стороны загибают вверх на 2 см. Снимают защитную пленку и приклеивают ленту к трубе и черепице.
Для замера боковых сегментов прикладывают ленту к нижнему краю ранее приклеенного участка, протягивают до конца боковой стороны трубы, прибавляют 25 см для нахлеста. Приклеивают к металлочерепице. Нижний край бокового сегмента отрезают по границам загиба нижнего листа. Места загиба склеивают, загибают к трубе. Верхнюю часть отрезают по границе примыкания к трубе и приклеивают к черепице.
Верхний участок самоклеящейся ленты отрезают по границам боковых сегментов и наклеивают на трубу. Часть, примыкающую к трубе, обрезают с учетом боковых нахлестов в 2 см.
Завершающим этапом герметизации квадратной трубы на черепичной крыше будет приклеивание дополнительной самоклеящейся ленты на место стыка верхнего сегмента с металлочерепицей.

Работы по монтажу проходки трубы через крышу требуют навыков работы на высоте. Если вы сомневаетесь в своих силах, то лучше поручите их профессионалу.

Как установить дровяную печь

Вы только что купили дровяную печь. Вас ждут уютные зимние ночи с потрескивающим огнем. Однако сначала вы должны правильно настроить дровяную печь. Одна из самых важных частей установки дровяной печи – это подсоединение ее к дымоходу. Дымоход может быть либо одностенным, либо закрытым, либо двухстенным. Затем дымоход соединит печь с металлическим или каменным дымоходом. Его нельзя использовать для прохода через стены, пол или потолок.

Как установить трубу для дровяной печи

Кредит изображения: tbradford / E + / GettyImages

Печь с одинарными или двойными стенками

Одностенные или двустенные дымоходы обычно окрашиваются в черный цвет, а краска выдерживает высокие температуры. Некоторые производители предлагают дымоходы цвета фарфоровой эмали, подходящие к цветам печей. Они бывают двух толщин: 24 или 22. Одностенные дымовые трубы обычно следует держать на расстоянии не менее 18 дюймов от любой горючей стены, потолка или мебели, если только горючая поверхность не защищена утвержденным методом или на дымовой трубе не установлен тепловой экран.Это может дать вам дополнительные 9 дюймов.

Двустенная дымовая труба – или дымовая труба с зазором – имеет внутреннюю стенку из нержавеющей стали и внешнюю стену, окрашенную в черный цвет. Пространство между ними служит изоляционным слоем. Эта дымовая труба может быть установлена на расстоянии 6 дюймов от горючих материалов.

Установка водяной трубы

Вы захотите обрезать дымовую трубу до нужного размера с помощью жестяных ножниц или другого режущего или шлифовального инструмента. Труба более тяжелого калибра, вероятно, будет иметь регулируемые скользящие соединения, что устранит необходимость в обрезке.Обрезав трубу, используйте черный печной цемент для уплотнения между каждой частью и тремя винтами для листового металла на каждом стыке. Затем прикрепите трубу к печи и дымоходу, убедившись, что она жесткая и плотная.

Дымоход против дымохода

Не путайте дымоход с дымоходом. Дымоход – это соединительная труба, которая используется в интерьере дома. Никогда не используйте дымоход, диаметр которого меньше диаметра дымохода дровяной печи, к которой он подключен.

Установка дымоходной трубы

После того, как дымоход будет установлен, вам понадобится дымоход класса А для вашей дровяной печи. Прокладка этой трубы прямо вверх и сквозь потолок – лучший и наименее затратный вариант. Он также будет лучше тянуть. Выбрав марку, вы можете подключить к ней дополнительные трубопроводы той же марки. Не пытайтесь подобрать дымоход одной марки к другой. Это могло быть опасно.

Начните с дымоходной трубы класса A диаметром от 5 до 24 дюймов и длиной от 6 до 60 дюймов.Вам нужно будет определить, где дымоходная труба будет проходить в потолок. Лучше всего использовать изолированный дымоход или трубу с двойными стенками. Для одностенной трубы требуется 18-дюймовый зазор до потолка, а для двустенной трубы требуется 8-дюймовый зазор до потолка. Для двустенной трубы требуется 12-дюймовый зазор. Вам нужно будет вырезать отверстие в крыше, чтобы удлинить дымоходную трубу. При расчете размера трубы дымохода вычтите 1,5 дюйма для каждого перекрытия стыка.

дымоход соединяется с изолированной трубой на специальной подставке поле, расположенном чуть ниже уровня потолка.Изолированная труба дымохода укладывается до необходимой высоты. Все дымоходы должны выходить на 3 фута над поверхностью крыши и на 2 фута выше любой части здания в пределах 10 футов. Вы должны защитить проем в крыше от атмосферных воздействий с помощью изолированного штормового воротника и гидроизоляции крыши. В противном случае тепло от дровяной печи будет выходить через неизолированное отверстие. Вы также можете вывести дымоход через стену, используя угловой коленчатый патрубок, и продлить его над крышей вдоль боковой стены дома.Вы можете закрыть воротник дымохода деревянным каркасом и добавить штукатурку или сайдинг, чтобы он соответствовал внешнему виду дома. Если в вашем доме есть дымоход из каменной кладки, вы можете использовать его, но, вероятно, потребуется заменить его трубой из нержавеющей стали. По этому поводу вам следует проконсультироваться со специалистом по дымоходам.

Вы кладете блестящую сторону фольги вверх или вниз на металлическую крышу? | Home Guides

Крис Дезиел Обновлено 9 августа 2019 г.

Под металлической крышей рекомендуется изоляция из фольги, и в большинстве случаев блестящая сторона должна быть обращена вверх, но есть загвоздка. Изоляция из фольги – это лучистая преграда, которая работает, отражая тепло от металла, но для того, чтобы выполнять свою работу, между кровлей и фольгой должен быть слой воздуха. Некоторые типы металлической кровли имеют такую форму, чтобы создать это воздушное пространство, но если вы устанавливаете такой тип, который этого не делает, вам следует построить конструкцию из реек.Затем фольга идет под рейку.

Для правильного монтажа кровельного утеплителя это необходимо сделать до укладки кровли. Если вы хотите добавить пленочную изоляцию к существующей крыше, вы все равно можете сделать это, зайдя на чердак и прикрепив скобами к нижней стороне стропил. Если вы сделаете это, блестящая сторона утеплителя все равно поднимется вверх, и стропила автоматически создадут воздушное пространство между утеплителем и кровлей.

Причина, по которой вам нужна изоляция из фольги

Когда солнечный свет падает прямо на металлическую крышу, он повышает температуру металла до 180 градусов по Фаренгейту.При отсутствии фольгированного теплоизоляционного барьера нижняя сторона крыши излучает все тепло прямо на чердак. Чердак перегревается, в доме становится теплее, а ваш счет за кондиционер идет очень дорого.

Барьер из лучистой фольги отражает все это тепло обратно в воздушное пространство между ним и кровлей. Когда пленочная изоляция установлена правильно, нижняя сторона настила крыши остается при температуре окружающей среды или близкой к ней даже на полном солнце. Однако это не сработает, если вы установите излучающий барьер в перевернутом виде, то есть блестящей стороной вниз.Если вы сделаете это, барьер поглотит тепло и излучает его на чердак, а не обратно на крышу.

Излучающий барьер может снизить температуру на чердаке на 30 градусов. Он также поддерживает охлаждение воздуховодов кондиционеров на чердаках, что означает более эффективную и менее дорогостоящую работу системы кондиционирования воздуха.

Изоляция из пузырчатой фольги – с какой стороны?

Изоляция из пузырьковой фольги добавляет слой изолирующего воздуха к лучистому барьеру, обеспечиваемому фольгой.Этот продукт, как и лист фольги, должен быть установлен стороной из фольги , обращенной к металлической кровле, , но есть одно уточнение. Если пространство, которое вы изолируете, обычно слишком холодное, вы можете повернуть блестящую сторону в сторону жилой зоны, чтобы создать больше тепла. Вы бы сделали это, например, при утеплении стен готового подвала.

Пенопластовая изоляционная плита также поставляется с фольгированной основой, и когда фольга находится только на одной стороне плиты, вы должны принять решение относительно ее ориентации.Если вам интересно, положить ли пленочную сторону пенопласта блестящей стороной внутрь или наружу, подумайте, хотите ли вы сделать пространство внутри теплее или прохладнее. Если вы хотите сделать помещение теплее, фольга должна быть обращена внутрь, чтобы она могла отражать лучистое тепло обратно в комнату.

Надлежащая установка изоляции крыши

При установке новой крыши или переделке существующей в первую очередь укладывается настил крыши. Затем следует гидроизоляционный барьер, который обычно представляет собой рубероид №30 или более тяжелый или гудрон.Сверху на гидроизоляцию идет фольгированный утеплитель, за которым следует кровельное покрытие. Если вы используете пузырчатую пленку или изоляцию из жесткого пенопласта, она также ложится поверх гидроизоляции.

Помните, что между пленкой и кровлей должно быть воздушное пространство. Большинство металлических гофрированных кровель автоматически создают это воздушное пространство. Если гофры таковы, что с кровлей контактирует только около 20 процентов материала, можно укладывать гофрированную кровлю прямо на фольгу.Однако, если вы устанавливаете плоскую кровлю или металлочерепицу, вам необходимо построить реечную конструкцию поверх фольги.

Кровельщики обычно используют одну из нескольких конфигураций обрешетки. Рейки могут проходить параллельно коньку крыши или по диагонали между коньком и краем водостока. Чтобы обеспечить циркуляцию воздуха, важно оставлять зазор 2-3 дюйма между концами обрешетки. Некоторые конструкции обрешетки состоят из двух слоев, один перпендикулярный коньку, а верхний – параллельный ему.В этом типе двухслойной конструкции допускается укладка фольгированного утеплителя между слоями.

Изоляция крыши своими руками

Если вы выполняете монтаж крыши самостоятельно, у вас не будет проблем с установкой излучающего барьера, но есть несколько вещей, которые вы должны помнить. Они помогут вам выполнить работу правильно и безопасно:

Работайте в пасмурные дни или в течение дня, когда крыша прохладная.
Носите все свои инструменты с собой, чтобы свести к минимуму количество подъемов и спусков по лестнице.
Носите обувь на резиновой подошве и при необходимости используйте ремни безопасности. Никогда не работайте на крыше, которая кажется слишком крутой для комфорта. Вместо этого наймите профессиональных кровельщиков.
Всегда есть помощник, который заметит вас, если что-то пойдет не так.

Чтобы установить пленочную изоляцию, разверните ее параллельно гребню и разрежьте универсальным ножом, начиная с края капель и продвигаясь вверх. Перекрывайте швы примерно на 3 дюйма. Закрепите барьер к настилу крыши скобами, чтобы он не сорвался, пока вы не прикрепите обрешетки и кровлю.

Изоляция из пеноматериала поставляется в виде листов, которые необходимо стыковать вместе на крыше. Закрепив их подходящими застежками, нужно обмотать края лентой из фольги. При установке фольгированной изоляции изолента не требуется.

Изоляция существующей крыши

Вы можете добавить изоляцию к существующей металлической крыше, зайдя на чердак и прикрепив скобами барьер из фольги к стропилам. Если блестящая сторона барьера обращена к кровле, горячий воздух будет циркулировать в пространстве между стропилами и естественным образом выходить через вентиляционное отверстие в крыше.Эта схема лучше всего работает, если в доме есть коньковый вентиляционный канал, перекрывающий всю длину крыши. Для других систем может потребоваться просверлить отверстия в стропилах, чтобы воздух мог поступать к вентиляционным отверстиям.

Установите ограждение, протянув его по стропилам от одного конца чердака до другого и прикрепив скобами к стропильным поверхностям. Работайте от конька к стеновым плитам, перекрывая листы на 2 дюйма и стараясь не закрывать вентиляционные отверстия потолка, осветительные приборы или выключатели.

Альтернативой крепления фольги к стропилам является укладка на чердак блестящей стороной вверх. Это сделает чердак теплее, но предотвратит попадание 97 процентов тепла, излучаемого через крышу, в дом. Если у вас есть воздуховоды на чердаке, вы можете предотвратить их перегрев, накрыв их таким же лучистым барьером. Одним из недостатков этого метода изоляции является то, что он способствует образованию конденсата между изоляцией и полом. Чтобы контролировать это, вам, возможно, придется периодически откатывать изоляцию, чтобы дать полу высохнуть.

Установка зачистки дерева под жестяной крышей | Home Guides

Автор: William Machin Обновлено 5 августа 2019 г.

Жестяная кровля, также известная как металлическая кровля, считается более прочной, чем композитная или деревянная черепица. Кровля изготавливается из панелей, которые устанавливаются с помощью алюминиевых гвоздей или шурупов, которые крепят панели к деревянной обшивке, также известной как гвоздодер или рейка. Учтите, что у вас может быть металлическая крыша без обрешетки; все зависит от установки, рекомендованной производителем.

Как домовладелец, который делает сам, вы можете сэкономить на установке жестяной кровли, установив планку на имеющуюся черепичную крышу или после того, как кровельщик установит гидроизоляцию на кровельной обшивке. Как и в большинстве кровельных проектов, работа начинается с измерения и заказа необходимых материалов и крепежа.

Безопасность на крыше и инструменты

Всегда помните о своей безопасности перед выполнением работ на крыше. Не работайте на крыше в ветреную погоду, иначе вы рискуете получить травму.Соблюдайте особую осторожность при работе рядом с воздушными линиями электропередач на крыше.

Используйте пояс для инструментов с петлей для молотка для удержания гвоздей, сантиметровую ленту, меловую линию и молоток при установке деревянной планки, чтобы все было под рукой. Опытные мастера своими руками могут использовать гвоздь с зажимами 8d вместо молотка и гвоздей.

Расстояние между деревянными планками металлической крыши

При установке металлической крыши над существующей кровлей, перед установкой кровли изолируйте промежутки между деревянными полосами жесткой изоляцией, чтобы предотвратить образование конденсата.Также нужно добавить полосы обшивки. Правильно измерьте расстояние между планками обрешетки металлической кровли, чтобы еще больше уменьшить конденсацию. Двадцать четыре дюйма – это обычное расстояние между планками обрешетки для металлической крыши.

Конфигурирование конфигурации вашей металлической обрешетки на крыше

Поднимитесь на крышу с помощью надставной лестницы. Измерьте каждую секцию крыши из стороны в сторону, параллельно линии облицовки. В этом примере часть крыши имеет ширину 20 футов.

Измерьте сечение крыши от фасада до пика и разделите его на два, что равно двухфутовому расстоянию между деревянными гвоздезаборами.

В этом примере секция крыши имеет ширину 20 футов и 14 футов от фасада до пика. Это означает семь рядов полосок длиной 20 футов, расположенных на расстоянии двух футов друг от друга, или 140 линейных футов зачистки. Это план вашей металлической обрешетки на крыше. Обратите внимание на линейные метры полос для каждой секции крыши и приступайте к расчету гвоздей для впадин и проходов в крыше.

Измерьте впадину крыши

Измерьте каждую впадину крыши от нижнего конца до верхнего конца и умножьте результат на два, чтобы получить гвозди для каждой стороны впадины.Подсчитайте количество проходов, таких как вентиляционные каналы и стояки труб, которые проходят через крышу. Включите 4 фута зачистки для каждого, что соответствует 12-дюймовым гвоздезабивателям со всех сторон проникновения.

Приобретите пиломатериалы для монтажа гвоздезабивателей размером один на три на основе ваших измерений и расчетов. Включите 1 фунт 8d гвоздей для обрамления на каждые 100 квадратных футов крыши.

Установка зачистки

Начните с впадин крыши. Проведите мелом линии вдоль каждой стороны долины, параллельно долине и на расстоянии одного дюйма от долины с каждой стороны.Используйте линии в качестве направляющих для внутренних краев деревянных гвоздей, которые находятся ближе всего к впадине, и установите гвоздезабиватели с гвоздями 8d с интервалом 24 дюйма от нижних концов каждого к верхним концам. Отрежьте ножовкой любые части гвоздя, выступающие за один конец впадины.

Отрежьте и установите четыре куска деревянных планок в качестве гвоздей для каждого вентиляционного отверстия или отверстия в крыше трубы. Обрежьте гвоздезабиватели на необходимую длину, чтобы внутренние края находились на расстоянии четырех дюймов от вентиляционного отверстия или трубы.Установите гвоздезабиватели с помощью гвоздей возле каждого конца детали.

Определите расположение стропил

Сделайте на крыше меловые линии, которые совпадают с линией каждого стропила от нижнего края крыши до пика. Линии служат ориентирами при прибивании зачистки. Определите расположение стропила по вертикальному комплексу гвоздей в облицовочной доске или по выступающему хвостовику стропила. Измерьте расстояние от одного края крыши до каждого места и перенесите измерения на крышу на пике.Сделайте привязку линий между каждым набором верхней и нижней отметок.

Используйте нижний край крыши в качестве направляющей и установите гвоздезабиватели встык поперек крыши так, чтобы нижний край был на расстоянии двух дюймов от края крыши. Забейте пару гвоздей 8d через деревянную планку на каждой контрольной линии для стропила. Отрежьте кусок наполнителя до нужной длины для конца ряда.

Добавить дополнительные ряды зачистки

Установите дополнительные ряды зачистки по крыше на расстоянии двух футов от ранее установленного ряда.При необходимости отрежьте любые кусочки, чтобы они подходили к концам гвоздей для прохода в ендове или крыше. Установите ряд полосок от конца до конца на пике крыши, выровняв верхний край по пику.

Металлические крыши не проблема для солнечных установок

Для специалистов по установке солнечных панелей, наиболее знакомых с черепичными или черепичными крышами, столкновение с металлической крышей может оказаться сложной задачей. Помимо множества различных типов металла, существуют также различные системы металлических кровель. Если конструкция имеет фальцевую крышу, установка солнечных батарей несколько проще. Крепления панелей прижимаются к шву без провалов. Однако трапециевидные и гофрированные металлические крыши часто требуют прямого крепления к кровельной конструкции.Гидроизоляцию нельзя сдвинуть снизу, поэтому гидроизоляция особенно важна.

«Профиль гофрированной крыши недостаточно прочен, чтобы выдержать монтажную систему, поэтому крепежные элементы крыши должны проникать в материал крыши и прикрепляться к конструктивному элементу», – сказал Коди Норман, старший инженер по применению SnapNrack Solar Mounting Solutions.

Гофрированный портальный блок SnapNrack можно использовать на синусоидальных гофрированных и трапециевидных металлических крышах

Чтобы еще больше усложнить ситуацию, существует несколько разновидностей металлических крыш.Например, гребни и канавки синусоидальной гофрированной кровли расположены ближе друг к другу, образуя единый волнообразный узор. Трапециевидная кровля имеет более плоское пространство между пиками. Тип металлической крыши влияет на тип солнечной системы крепления, необходимой для успешной установки.

Каждый производитель креплений имеет различную конструкцию и способ крепления к синусоидальной гофрированной крыше.

Портативный гофрированный блок SnapNrack

крепится к крыше на пике гофры. Застежка находится наверху гребня, вне водного канала.Тем не менее SnapNrack предлагает установщикам использовать совместимый клей-герметик для обеспечения водонепроницаемого соединения.

CorruBracket

S-5! И CorruSlide EcoFasten также охватывают один гребень, но CorruBracket крепится в долинах, а CorruSlide крепится больше к основанию выступа, а не совсем в долине. (Это всего лишь несколько примеров. Многие компании имеют несколько кронштейнов или зажимов с различными методами установки.)

Гофрированная система PowerMount для подключения солнечных батарей

Еще одним отличием является гофрированное крепление PowerMount компании Solar Connections, которое крепится на вершине двух пиков.Две ножки крепления расположены на двух отдельных выступах. Это соединение с двумя пиками может быть трудным, потому что не существует универсальной высоты синусоидального гофра.

«Мы видим много разной высоты между« ребрами »этих гофрированных панелей, но мы сделали наш продукт так, чтобы его можно было использовать в качестве универсального варианта, учитывая расстояние между этими ребрами», – сказал Чад Рейли, исполнительный директор Solar Connections International.

Прокладки из

EPDM предварительно собраны под каждой ножкой гофрированного крепления PowerMount, а крепежные детали с шайбами из EPDM обеспечивают второе водонепроницаемое уплотнение при установке через металлическую крышу.

Точно так же гофрированное металлическое крепление SunModo EZ поддерживает себя через два выступа с проникновением на вершинах каждого.

Metal Roof Base SnapNrack для трапециевидных металлических крыш

Для трапециевидных металлических крыш SnapNrack предлагает специальное решение – Metal Roof Base. Крепится к кровельной конструкции на ровной поверхности между пиками. Он расположен в плоской части кровельной панели, поэтому шайба из EPDM легко создает атмосферостойкое уплотнение, не требуя дополнительного герметика.

Другие компании, такие как SunModo и S-5 !, предлагают решения, которые крепятся к специальному трапециевидному выступу.

После выбора металлической системы крепления пора прыгать на крышу. Но это также не так просто, как работать на многослойной кровле.

«На рынке есть более легкие металлы, которые не столь прочны, поэтому просто проверьте конструкцию крыши, прежде чем подниматься на крышу, чтобы проанализировать и определить, где вы хотите разместить свои фотоэлектрические модули», – предложил Рейли.Срок службы крыши и любые участки, подверженные коррозии, также должны быть измерены, прежде чем добавлять какой-либо дополнительный вес.

Защита от падения также различается на гофрированных и трапециевидных металлических крышах. При отсутствии стоячих швов для крепления кровельного анкера предохранительные устройства должны крепиться непосредственно.

«Первоочередной задачей при установке на любой скатной металлической крыше является защита от падения, особенно когда эти установщики работают в основном на черепичных или черепичных крышах», – сказал Норман. «Они должны использовать анкер для защиты от падения, совместимый с типом крыши и не создающий протечек в крыше после снятия анкера.”

При работе с металлической крышей, возможно, есть над чем подумать, но немного дополнительного внимания и терпения гарантируют, что ни один тип крыши не помешает использованию солнечной энергии.

Установка резиновых башмаков на металлическую крышу: установка гидроизоляции труб

Если утечка происходит через крышу, в первую очередь следует смотреть вокруг выступов через крышу, таких как трубы и дымоходы. Обычно это места протечек крыши. Вот почему важно знать, как правильно и надежно установить резиновый чехол для трубы, чтобы крыша оставалась водонепроницаемой.

Здесь вы найдете все шаги, которые необходимо выполнять, чтобы каждый раз обеспечивать точную и плотную установку гидроизоляции труб.В Western States Metal Roofing мы отвечаем на вопросы наших клиентов по металлической кровле более 25 лет. Итак, чтобы упростить задачу, мы также сделали для вас видео по установке оклейки труб.

Это руководство по установке предназначено для установки резиновых чехлов на открытые панели с крепежными элементами.

Сколько стоит прокладка труб?

Стоимость оклейки труб будет зависеть от размера и типа резинового чехла.Меньшие размеры будут стоить от 8 до 16 долларов каждый, а большие размеры могут стоить до 32 долларов каждый. Модернизация трубопровода будет стоить дороже, чем стандартная круглая или квадратная труба. Они варьируются от 25 до 100 долларов каждая.

Какие инструменты и расходные материалы необходимы для установки гидроизоляции труб на металлическую крышу

Карандаш плотницкий
Перчатки кровельные
Пистолет для уплотнения
Герметик силиконовый
сверло
Сверло ступенчатое или сабельная пила
Винты с накатанной головкой металл-металл ¼ x ⅞ дюйма с уплотнительной шайбой

Как установить гидроизоляцию трубы для металлической крыши с открытой панелью крепления

Измерьте положение трубы, чтобы определить, где разрезать кровельную панель.
Поместите панель рядом с трубой, чтобы определить, через какое ребро будет проходить труба.
Поместите панель на пару ножек козла и отметьте панель в соответствии с размерами.
Начните с проделывания пилотного отверстия.
Используйте ступенчатое сверло или сабельную пилу. Просверлить металлическую кровельную панель до желаемого диаметра
Нанесите силиконовый герметик на трубу.
Установите кровельную панель, совместив просверленное отверстие с трубой
Установить металлическую кровельную панель
Плотно отформовать окантовку трубы к кровельной панели, плотно прижав ее вниз
С помощью столярного карандаша нарисуйте гидроизоляцию трубы на панели крыши.
Нанесите силиконовый герметик на кровельную панель вокруг прохода трубы.
Нанесите силиконовый герметик на панель на расстоянии полдюйма от внутреннего контура следа.
Плотно вставьте фитинг трубы на место.
Начните с высокого шва и установите один винт x ⅞ дюйма по металлу.
Установите второй винт на высокий шов на противоположном конце первого винта.
Установите оставшиеся винты на один дюйм по центру по периметру гидроизоляции трубы.
На уплотнение трубы можно нанести герметик.

Вы не хотите, чтобы размер отверстия в гидроизоляции трубы был слишком большим. Для предотвращения утечек требуется плотная посадка вокруг трубы.

Типы гидроизоляции труб для открытой панели крепления

Резиновые сапоги для труб доступны с квадратным основанием, круглым основанием или дооснащенными круглым основанием и застежкой-молнией. Отводы труб бывают различных размеров, которые легко регулируются и могут быть обрезаны на строительной площадке.

Какие размеры квадратной трубы для металлической кровли?

Какие размеры круглых труб для металлической кровли?

Когда ваш кожух трубы установлен правильно, ваша крыша будет безопасной и надежной для любого ветра и непогоды.

Теперь, когда вы можете установить профессиональный, пришло время приобрести и ваши металлические кровельные панели, как одна. Купите завод напрямую в компании Western States Metal Roofing, и вы сможете сэкономить 15% -50%, исключив посредников. Перейдите на сайт «Металлическая кровля в западных штатах», чтобы увидеть наш каталог.

Нужна дополнительная помощь по установке? Мы вас там тоже поможем. Посетите наш Центр обучения сегодня, чтобы получить дополнительные инструкции по установке и помощь.

7 распространенных проблем, которые могут повлиять на металлическую крышу

Ни один продукт в мире не идеален, независимо от того, сколько денег он стоит или насколько хорошо о нем заботятся.Вы можете оказаться в удачной ситуации, когда с приобретенным вами товаром ничего не случится, или вы можете столкнуться с одной или несколькими проблемами в любой момент времени. Все зависит от обстоятельств. Металлическая кровля ничем не отличается.

Хотя существуют переменные, влияющие на проблемы, которые могут возникнуть с металлической кровельной системой, иногда просто происходят вещи, неподвластные человеческому контролю. Возможно, это не тот ответ, который вы ищете, но просто знайте, что с металлической кровлей, как правило, меньше долгосрочных проблем, чем с битумной черепицей или бетонной черепицей.

Мы, сотрудники Sheffield Metals, считаем важным информировать потребителей о потенциальных общих проблемах с металлической крышей, которые могут очень легко возникнуть или не произойти. В этой статье мы обсудим:

Семь основных проблем, которые могут возникнуть с металлической крышей
Потенциальные пути и методы решения или предотвращения проблемы
Важные соображения, которые следует учитывать при этом, помогут обойти некоторые проблемы

Топ-7 наиболее распространенных проблем с металлическими кровлями

# 1: Масляные банки

Согласно Ассоциации металлических конструкций, масленка определяется как:

«Видимая волнистость на плоских участках металлической кровли и металлических стеновых панелей.С технической точки зрения масленка в консервных банках называется эластичным короблением (более известным как «сморщивание под напряжением»). Это может произойти в металлических панелях любого типа: из стали, алюминия, цинка или меди ».

Для ясности, масленка – неотъемлемая характеристика почти всех металлических крыш / стен. Думайте о консервировании как о металле в металлической системе со стоячим швом, который перенапрягается и не может удерживать плоскую форму, что заставляет металл поддаваться и создавать видимые волны. Масляные консервы – одна из самых актуальных тем для металлических кровель, потому что их бывает сложно определить и измерить.Существует ряд причин, по которым может происходить консервирование масел, в том числе:

Избыточное производство – например, чрезмерное давление во время наматывания металла
Частые нагрузки от продольной резки (резки) рулонов и профилирования панелей
Недостаточное пространство, выделенное для тепловое расширение и сжатие панелей
Изменения первоначальной формы конструкции, которые вызывают растяжение или перемещение панелей

Неправильное использование, обращение и хранение установщиками

Например, если панель не установлена в соответствии с указанными размерами конструкции, это может привести к образованию масляных банок.
Подрядчики должны всегда следовать стандартным отраслевым инструкциям производителя по установке.
Использование профиля с ребристыми роликами для разделения плоского пространства на панели
Выбор глянцевой или матовой поверхности для уменьшения отражающей способности, которая может уменьшить видимость масленки
Покупка выровненного (растянутого) металла, так как эта катушка уже растянута за пределы точки, в которой она не может вернуться в исходное состояние
Установите крышу на плоскую крышу «на месте»
Самое главное: выберите квалифицированного и опытного установщика, который знает, как избежать консервирования масла

# 2: Утечка

Давайте будем честными: нет хочется дырявую крышу.Помимо того, что в большинстве случаев необходимо доплачивать за ремонт крыши, протечка также может испортить другие ценные предметы в вашем доме или здании. Возможны протечки металлической кровли; некоторые из них, к сожалению, находятся вне нашего контроля, а некоторые из-за человеческой ошибки.

Распространенные неконтролируемые триггерные события или причины, которые могут привести к протечке крыши:

Проливной дождь
Сильный или тающий снег
Обледенение (постоянное замерзание и таяние)
Ветер
Структурные повреждения
Другие погодные явления

К сожалению, в некоторых ситуациях утечка может быть вызвана ошибкой установщика:

Неисправные крепежные детали – Винты либо слишком туго затянуты, либо слишком ослаблены, либо смещены по центру и позволяют воде проникать в открытые места. .
Неудачный шов – Шов или боковое ребро, в котором соединяются две панели, могло быть неправильно сформировано или неправильно сшито установщиком.
Неудачная гидроизоляция – Гидроизоляция – это материал, обычно металл, добавляемый для предотвращения попадания влаги в стыки или пристройки на крыше, такие как трубы, дымоходы или впадины. Поскольку они являются надстройками, требующими герметиков и точной установки, точки мигания могут легко стать источником утечки. На самом деле, когда металлическая крыша со стоячим фальцем имеет протечку, это обычно происходит в какой-то области гидроизоляции.
Неисправный герметик или бутиловая лента – Герметики и бутиловая лента используются для герметизации воды, грязи и другого мусора, которые могут повредить металлическую крышу. Если они повреждены, отсутствуют или применяются неправильно, могут возникнуть утечки.
Использование неадекватных деталей – Спросите о деталях, которые подрядчик намеревается использовать при установке вашей металлической крыши. Соответствуют ли они рекомендованным производителем данным? Если детали их установки неприемлемы для гарантии производителя, они также не подходят для вашего дома или здания.Вовлекитесь в процесс на раннем этапе и убедитесь, что установщик использует данные производителя.

Убедитесь, что вы выбрали надежного подрядчика и сотрудничаете с ним с хорошей репутацией в области качественных установок, что поможет снизить вероятность возникновения утечек.

# 3: Задиры и царапины

Как и все, на что нанесена система окраски, металлическая кровля может царапаться или истираться в любой момент в течение своего жизненного цикла. Большинство производителей металлических рулонов принимают дополнительные меры предосторожности, чтобы не поцарапать рулон во время процесса продольной резки, наматывания или при транспортировке к покупателю.

Кроме того, большинство подрядчиков и монтажников обычно осторожно обращаются с рулонами и панелями в процессе профилирования и установки. Но всегда существует вероятность того, что одна или несколько из этих сторон неправильно обращаются с металлом, что приведет к какому-либо повреждению на уровне поверхности. Это может произойти в следующих случаях:

Металл неправильно свернут или перекручен, что может привести к трению металла друг о друга и обрыву покрытия
Защитные ограждения не используются для защиты кромок листа при транспортировке
Перевозчики не обрабатывают рулон с соответствующими подъемными устройствами
Катушка проходит через профилегибочную машину, и один из компонентов вышел из строя, или катушка случайно задела часть машины
Инструменты или другие предметы были задеты или упали на панель
Панели по ним ходят подрядчики или иным образом после установки и истираются в местах с интенсивным движением, например, в точках перекрытия или у лестничных входов (это обычная проблема для Galvalume с акриловым покрытием, которая требует особого обращения и ухода)

Если вы заметили царапину или потертость на металлической панели, особенно если она доходила до металлической основы, сообщите об этом производителю или подрядчик. Большинство царапин можно легко исправить краской или ручкой для ретуши, соответствующей цвету крыши. Но если есть выемка, доходящая до сердцевины стали, эту металлическую панель или оклад следует немедленно заменить.

# 4: Коррозия

Многие люди выбирают металлическую кровлю, потому что она десятилетиями защищает от коррозии и деградации (обычно более 60 лет), что делает ее последней кровлей, которую им когда-либо приходилось покупать. Производители и подрядчики могут эффективно помочь вам выбрать металлический материал, который будет лучше всего противостоять коррозии в окружающей среде, в которой находится ваш дом или здание.

Большинство металлических кровельных покрытий имеют системы защитной окраски или покрытия, специально разработанные для защиты от коррозии, но могут возникнуть особые обстоятельства, в том числе:

Коррозия нижней стороны – Если металл неправильно нанесен на нижнюю сторону панели, коррозия может иметь место. Это происходит, когда молекулы воды попадают в ловушку между панелью и изоляцией или подложкой, что может привести к ослаблению металла, если он не покрыт. Кроме того, коррозия нижней стороны может возникнуть, если вы используете гранулированный подкладочный материал или укладываете его прямо над черепичной крышей, потому что это может поцарапать защитное покрытие задней стороны и привести к выходу из строя металлической кровельной системы изнутри.
Коррозия в соленой воде – Дома или здания недалеко от побережья часто не подпадают под действие гарантии на основание или краску из-за воздействия соленой воды на металл. Есть типы металлов, которые лучше работают в прибрежной среде, в том числе алюминий и цинк, но нет гарантии, что они прослужат так же долго, как крыша, где нет угрозы соленой воды. Обязательно прочтите и внимательно проанализируйте гарантию или спецификации продукта, чтобы определить, находитесь ли вы в месте, которое может быть подвержено преждевременной коррозии.
Разнородные металлы – Когда некоторые металлы соединяются вместе, может происходить отрицательное взаимодействие, которое вызывает преждевременную коррозию, которая в противном случае не произошла бы. Подробнее о разнородных металлах мы поговорим в следующей общей задаче.
Обрезанные кромки – Обрезанные кромки на стальной крыше будут испытывать сползание кромки, что является минимальным появлением ржавчины на кромке среза. Многие детали металлической кровли со стоячим фальцем имеют складки или загибы по краям, которые скрывают обрезанный край металла.Подрядчик может свести к минимуму появление сползания кромок, используя гидроизоляцию внахлест, подгибая открытые кромки, когда это возможно, или используя ручку для рисования на видимых кромках среза.

Коррозия произойдет в какой-то момент срока службы крыши. Произойдет ли это на раннем этапе или через 60 лет, зависит от того, насколько хорошо вы осведомлены о различных типах металлов, системах окраски и средах, в которых они работают лучше всего.

# 5: Разнородные металлы и материалы

Объединение различных металлов в металле Система крыши может фактически привести к взаимодействиям, которые могут привести к преждевременной деградации, появлению пятен и потенциальному отказу системы в целом.Например, кровля Galvalume® лучше всего работает, когда она не контактирует с определенными материалами, такими как медь, кирпич, обработанная древесина, железо и бетон. Если Galvalume контактирует с одним из них, а затем вводится в электролит, такой как вода, это приведет к гальванической коррозии анода (более активного материала, у которого электроны уносятся менее активным материалом и в конечном итоге приводит к к коррозии).

Обсудите с подрядчиком продукты, которые будут контактировать с вашей металлической крышей, и спросите, хорошо ли отреагирует на нее выбранный вами материал металлической крыши.Или почитайте о металлах, которые с большей вероятностью подвержены коррозии из-за гальванических реакций. Обратите внимание на следующие потенциальные продукты и их материалы, которые могут привести к плохому взаимодействию:

Панели
Желоба
Крепежные детали
Заклепки
Гидроизоляционные материалы и башмаки для свинцовых труб
Накладка
Дымоходы
Фасция
Капельные кромки
Материалы сайдинга / стен
Установленные на крыше кондиционеры или охладители для болот с использованием медных водосточных труб
Другие кровельные системы, такие как кедровая черепица

# 6: Выцветание и выцветание

Знакомы ли вы с мелением и выцветанием или без него, это еще одна из тех горячих тем, которые могут стать потенциальной проблемой.

Побеление относится к беловатым остаткам, которые видны на окрашенной или покрытой металлической панели и возникают из-за разрушения смолы краски под воздействием ультрафиолета.

Выцветание – это когда пигмент краски, нанесенной на металлическую основу, разрушается (из-за УФ-лучей, воды, загрязнения, химикатов и т. Д.), Что вызывает изменение цвета. Также может произойти неравномерное выцветание, потому что не все панели на крыше не всегда равномерно подвергаются воздействию солнца и других веществ.

Выцветание и обесцвечивание появятся независимо от того, где вы живете.

Но степень известкования и выцветания действительно зависит от окружающей среды и веществ, которым подвергается крыша. К счастью, наиболее авторитетные производители предлагают гарантии на краски, которые покрывают меление и выцветание, превышающие указанные значения в течение периода времени, который должен быть четко определен в гарантии.

# 7: Другая ошибка установки

Разные проблемы, возникающие из-за ошибок установки, такие как отсутствие деталей или принадлежностей, ослабленные винты или плохо прикрепленная мигалка, являются деликатными темами, поскольку могут быть совершенно непредсказуемыми.В следующем разделе мы предложим способы избежать описанных нами проблем, в том числе выбрать правильный установщик для устранения этих различных ошибок установки.

Важные соображения, которые помогут свести к минимуму проблемы с металлической кровлей

Теперь, когда вы знаете о семи наиболее распространенных и потенциальных проблемах, которые могут повлиять на металлическую крышу, есть ряд соображений, о которых следует помнить до и после купить:

Выберите подходящего подрядчика по установке металлической кровли

К сожалению, есть некоторые подрядчики и монтажники, которые не имеют опыта или не обладают квалификацией для установки металлической кровли, поэтому поиск и окончательный выбор подходящего подрядчика так жизненно важны.Чтобы узнать, может ли подрядчик выполнять самые высокие стандарты, проверьте следующее:

Они имеют лицензию, застрахованы и имеют хорошую репутацию в строительном отделе
У них есть подтвержденный опыт установки металлической кровли
Они полезны , отзывчивые и способные ответить на ваши вопросы
Они предоставляют подробные объяснения доступных продуктов и процессов установки
Они были рекомендованы семьей, друзьями или соседями, которые использовали их в качестве установщика
- Если вы никого не знаете у кого есть металлическая крыша, поищите отзывы и рекомендации на таких сайтах, как HomeAdvisor или Angie’s List
- . Вы также можете связаться с производителем металла, чтобы узнать, есть ли у него рекомендации в вашем районе

Знайте производителей, которые делают качественный металл Продукция

Один из лучших способов решить проблемы с металлической кровлей – это покупать материалы у известных производителей. способная компания, которая тщательно тестирует свою продукцию и предоставляет гарантии.Вы также хотите убедиться, что продукция производителя соответствует стандартам, установленным правительством и руководящими органами отрасли.

Знайте свою крышу и окружающую среду

Вы никогда не узнаете, сколько уходит на покупку новой крыши, пока не пройдете через нее. Перед покупкой примите во внимание следующие соображения по конструкции, поскольку они могут повлиять на профиль панели, который вам нужен, или материал, который будет лучше всего работать в вашей среде:

Уклон кровли (наклон)
- Для справки, металлическая кровля со стоячим фальцем не является « один размер подходит всем ».Если вы работаете с малым уклоном (отраслевым стандартом является 3:12 или меньше), важно выбрать механическую систему с двойной блокировкой. Если вы работаете на крутых склонах (отраслевой стандарт составляет 3:12 или больше), следует использовать системы защелкивания с зажимом.
- Перед установкой обязательно проверьте минимальные требования производителя к уклону.
Площадь кровли в квадратных футах
Количество возможных точек высыхания, таких как впадины, дымоходы, вентиляционные трубы, световые люки и т. Д.
Точки на вашей крыше, которые могут собирать воду, влагу или мусор
Части вашей крыши, которые находятся в постоянной тени или подвержены солнечному свету
Уже существующие утечки или другие проблемы, которые могут или не могут быть устранены путем замены крыши

Проведите исследование всего Металлическая кровля

Все, что обсуждалось до сих пор, относится к исследованиям. Исследования имеют ключевое значение как перед покупкой, так и даже после покупки металлической крыши. Знайте как можно больше информации о проблемах, которые могут возникнуть, с кем вам следует связаться, если это произойдет, и всегда принимайте наиболее обоснованное решение на основе того, что вы узнали.

Последние мысли об общих проблемах с металлической кровлей

Никто не может предсказать будущее, но знание проблем, которые потенциально могут возникнуть с металлической кровельной системой, позволяет вам сделать шаг вперед в процессе покупки. Будьте готовы, но также поймите, что некоторые из описанных выше проблем могут никогда не возникнуть. Помните:

Спрашивайте рекомендации при выборе кровельного подрядчика / установщика
Не пытайтесь решить проблему самостоятельно или без профессиональной помощи
Проверьте свою гарантию и поймите, когда что-то может быть законной претензией
Проведите регулярные проверки, чтобы убедиться в конструкции кровли нет компромисса.
Задавайте вопросы и узнавайте о потенциальных проблемах.

В Sheffield Metals мы готовы предоставить вам информацию и продукты, необходимые для создания долговечной металлической кровли.Свяжитесь с нами сегодня, чтобы поговорить с нашими опытными и знающими специалистами по металлической кровле.

Как установить гидроизоляцию на металлической крыше – RapidMaterials

Шаг 3. Установите панели крыши

При установке следуйте рекомендациям производителя кровельной панели. Когда вы будете готовы установить панель крыши, охватывающую вентиляционную трубу, тщательно измерьте место, отметьте его на панели крыши и вырежьте отверстие достаточно большого размера, чтобы оставить зазор не менее 1 дюйма вокруг вентиляционной трубы.Это позволит панели крыши расширяться и сжиматься, не повреждая трубу. Для очень длинных кровельных панелей (более 30 футов в длину) вы можете рассмотреть возможность удлинения отверстия.

Шаг 4. Выберите и подготовьте прошивку загрузочного кожуха трубы

Выберите для вентиляционной трубы колпачок из EPDM или силикона подходящего размера.

НЕ ИСПОЛЬЗУЙТЕ наименьший из имеющихся бутылок для трубы, которую вам нужно прошить! Наиболее распространенные размеры труб – 2-4 дюйма.Труба № 3 подойдет ко всем этим, хотя я бы посоветовал перейти к трубе № 4 для 4-дюймовой трубы. Используйте тот, который едва достаточно велик, и вы потеряете всю дополнительную гибкость, которая может вам понадобиться для приспособления к уклону крыши и перемещению кровельных панелей!

Пыльник слева – это стандартная труба № 3. Тот, что справа, – это такой же вырез в башмаке для трубы диаметром 3 дюйма.

Обратите внимание, что для «горячих» труб, таких как дровяные печи и топки, следует использовать силиконовые чехлы для труб.EPDM довольно хорош для постоянных температур примерно до 212 ° F и может даже выдерживать температуры до 275 ° F или около того в течение коротких периодов времени, но эти высокие температуры приведут к преждевременному разрушению EPDM. Силиконовые чехлы для трубок пригодны для непрерывных температур до 437 °!
После того, как вы выбрали правильный размер, отрежьте кожух так, чтобы отверстие было немного меньше внешнего диаметра трубы. это обеспечит плотную и водонепроницаемую посадку. Вы можете вырезать отверстие бритвенным ножом, ножницами или даже хорошими авиационными ножницами.Вырезать дыру до большого размера? Выбросьте ботинок и используйте другой. У вас никогда не получится запечатать его должным образом. Это очень хорошая идея, сделать пробную подгонку сейчас.

Шаг 5. Закупорка основания ботинка

Закупорите основу высококачественным кровельным герметиком. Не дешево здесь. Вы хотите использовать герметик, который должен прилипать к краске, не разрушаться со временем и предпочтительно рекомендован производителем металлической кровли.

Шаг 6. Наденьте кожух трубы на трубу

Следя за тем, чтобы герметик не попал на все, сдвиньте пыльник по трубе к металлической панели. Если пыльник скользит с трудом, попробуйте запотеть трубу мыльным раствором. Как только вы приблизитесь к поверхности панели, убедитесь, что пыльник трубы расположен по центру, а затем приложите его к панели. Если панель имеет выступающие ребра или бороздки, прижмите алюминиевое основание вокруг них, чтобы багажник максимально соответствовал форме панели крыши

Шаг 7.Прикрепите кожух трубы к панели крыши

Следя за тем, чтобы герметик не попал на все, сдвиньте пыльник по трубе к металлической панели. Если пыльник скользит с трудом, попробуйте запотеть трубу мыльным раствором. Как только вы получите c , используйте винты с приклеенными шайбами из EPDM. Установите винты в шахматном порядке, другими словами, один с одной стороны, переходите к противоположной стороне, а затем где-то посередине. Что-то вроде затягивания гаек на вашей машине.Старайтесь, чтобы винты находились по центру на алюминиевом фланце основания. Следите за тем, чтобы не перетянуть их. На самом деле не существует установленного количества винтов, требуемых для каждой окантовки трубы, но я рекомендую расстояние между винтами около 1 дюйма по всей длине чехла. После установки чехла вы также можете рассмотреть возможность нанесения полоски герметика на стыке между чехлом трубы и панелью крыши, особенно в более холодном климате, где вероятно замерзание воды на крыше.
уступить место поверхности панели, убедитесь, что пыльник трубы хорошо отцентрирован, а затем уложите его на панель.Если панель имеет выступающие ребра или бороздки, прижмите алюминиевое основание вокруг них, чтобы багажник максимально соответствовал форме панели крыши

Шаг 8. Проверьте свою работу

Сделайте шаг назад и полюбуйтесь своей работой. Серьезно, убедитесь, что все крепления плотно прилегают (не перетянуты), а основной фланец не перекручен. Если это хорошо выглядит, то, вероятно, так оно и есть.

Если у вас есть вопросы об этом процессе, позвоните нам по телефону 770-405-1060 с понедельника по пятницу с 8:00 до 17:00 по восточному времени или напишите нам по адресу tech @ rapidmaterials.com. На электронные письма отвечают даже по выходным и вечером!

EAGLE 1 Ботинок для прокладки свинцовых труб – кровельная черепица, водопровод, прокладка вентиляционных труб – элегантный и стильный завершенный образ для вашего дома – бесплатные перчатки с вашим заказом (2, 1,5 дюйма) –

В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.

Убедитесь, что это подходит введя номер вашей модели.
Регулируемые изгибы шеи для уклона крыши до 14 градусов. Подходит для шага 12/12.
Изготовлен из чистого свинца весом 2,5 фунта. Сварной нижний шов обеспечивает водонепроницаемость и сохраняет дом сухим.
Мы прилагаем к каждому заказу бесплатную пару рабочих перчаток для вашей безопасности и защиты.
Придает крыше вашего дома элегантный законченный вид.
Не видите то, что вам нужно? Позвоните нам или отправьте нам сообщение. Мы – металлисты и кровельщики! Положите наш 25-летний опыт работы на кровельные работы на вас.

› См. Дополнительные сведения о продукте

Как установить обшивку для вентиляционных отверстий и труб крыши

Свинцовый патрубок вентиляционной трубы

Вентиляционная труба обычно оснащается свинцовым фланцем и втулкой (манжетой или манжетой).Свинцовый кожух будет установлен над вентиляционной трубой, а верхний край свинцового кожуха повернут вниз внутри штабеля. Вы также можете отрезать свинцовую муфту заподлицо с верхом трубы, а затем установить встречный фитинг так, чтобы свинец проходил на 2 дюйма вниз по внутренней части трубы и на 4 дюйма вниз по внешней стороне трубы. Обычно кровельщики просто загибают рукав внутрь трубы.

Резиновый фланец для гидроизоляции вентиляционных труб

Другой популярный метод гидроизоляции вентиляционных труб – использование резинового фланца. Этот вид гидроизоляции чаще используется на металлических крышах.Вентиляционные трубы обычно имеют диаметр от 1 1/2 до 3 дюймов.

При укладке черепицы там, где находится вентиляционная труба, черепицу следует укладывать до нижнего края трубы. Если черепица упирается в башмак, вам нужно будет вырезать в ней отверстия, чтобы они скользили по трубе.

Для установки гидроизоляции поверх трубы и лежащей под ней черепицы. Нижняя часть свинцового оклада должна быть установлена поверх черепицы, установленной ниже трубы. Верхняя половина фланца будет лежать непосредственно на подкладке, а черепица над трубой будет перекрывать верхнюю часть фланца.Залейте фланец кровельным цементом и приступайте к установке черепицы. ВСЕГДА УСТАНАВЛИВАЙТЕ ПОЛНОСТЬЮ ШИРИНУ НА ТРУБЕ. Установите одну петлю вдоль хода черепицы, чтобы переставить их так, чтобы не было стыка черепицы прямо над трубой.

Продолжайте укладывать черепицу над трубой и вокруг нее, обрезая ее, если необходимо, чтобы ее можно было обернуть вокруг трубы. Прибейте черепицу к вентиляционной трубе, чтобы гвозди не прошли через оклад. При обрезке битумной черепицы оставьте пространство примерно в полдюйма между черепицей и рукавом.Это необходимо для того, чтобы мусор не застрял между черепицей и вентиляционной трубой. Не нужно закрывать нижнюю часть фланца черепицей. Фактически, многие кровельщики рекомендуют оставлять нижнюю треть фланца открытой, и открытый фланец с меньшей вероятностью улавливает мусор, но выглядит не так аккуратно.

Для дополнительной защиты малоскатных кровель под фланец можно заделать полосу минерального рулонного кровельного покрытия в кровельный цемент.

При установке более крупных вентиляционных отверстий, таких как вентиляционные отверстия обогревателя или вентиляционные отверстия вне гребня, необходимо прибить нижний край вентиляционного отверстия.Нанесите кровельный цемент вдоль фланца. Установите черепицу вокруг вентиляционного отверстия, при необходимости обрезав их. НЕ ЗАБИВАЙТЕСЬ ГВОЗДЕМ НА ВЫТЯЖНОМ ФЛАНЦЕ.

Как установить прокладку для свинцовой трубы

Свинец Гидроизоляция трубы должна быть установлена вокруг вентиляционной трубы там, где она выступает через поверхность крыши. Этот оклад важен, так как он обеспечивает сплоченный и прочный слой защиты. Оклейка также сделает установку водонепроницаемой.Свинцовый фартук крепится по всей вентиляционной трубе там, где он выступает над крышей. Его также можно сделать так, чтобы он гармонировал с окружающей черепицей. Гидроизоляция свинцовой трубы также состоит из металлического листа на фланце вентиляционного отверстия. Свинцовый домкрат используется для закрытия открытого участка трубы. При правильном выполнении эта установка образует защитную оболочку над вентиляционным отверстием, защищающую вашу крышу от погодных повреждений.

Шаг 1 – Определите местоположение ведущего домкрата

Когда вы прикрепляете черепицу к крыше дома, начните с нижних концов и двигайтесь вверх к вентиляционной трубе.Свинцовый домкрат следует разместить над вентиляционной трубой, чтобы определить, подходит он должным образом или нет. Убедитесь, что фланец свинцового домкрата плотно прилегает к черепице. Фланец должен выступать поверх линии черепицы, которую он перекрывает. Между местом установки черепицы и вентиляционным отверстием в кровле не должно быть зазора. Назначение фланца – сделать область вокруг вентиляционного отверстия водонепроницаемой, чтобы он перекрывал черепицу как минимум на несколько дюймов. Когда вы будете удовлетворены посадкой, снимите на данный момент ведущий домкрат.В идеале черепицу следует обрезать так, чтобы она максимально плотно прилегала к вентиляционной трубе. При необходимости обрежьте черепицу по размеру.

Шаг 2 – Установите ведущий домкрат

Вставьте ведущий домкрат обратно в вентиляционное отверстие. Верх черепицы должен быть чуть выше трубы, а домкрат должен лежать поверх нее, перекрывая линию плитки прямо над ним. Наложив фланец свинцового домкрата на кровельную черепицу, закрепите ее на месте. Используйте для этого оцинкованные кровельные гвозди.

Шаг 3 – Удалите лишнюю черепицу

Отметьте маркером отметку на черепице там, где она касается вентиляционной трубы. Эта черепица теперь будет внутри трубчатой секции свинцового домкрата. Используйте универсальный нож или другой подходящий режущий инструмент, чтобы срезать лишний материал. На этом этапе вы будете резать черепицу, начиная с нижнего конца. Убедитесь, что черепица правильно прилегает к трубе.

Шаг 4 – Последние штрихи

Чтобы завершить защитную оболочку вокруг установки, осторожно загните верхнюю часть ведущего домкрата в конец трубы.Это завершит защитную оболочку, сделав ее водонепроницаемой и законченной на вид.

Снег опрокидывает трубу и …: «У нас крутая стальная крыша в районе, который …» – Рон Клюгер (01.04.2004) | Нарастание льда | Архив

У нас крутая стальная крыша в районе, где много снега. Снег накапливается, а в более теплый день «сходит лавины». Имеется вентиляционная труба для канализации и дымоход из нержавеющей стали. Мы установили блоки на крышу.Тем не менее, когда идет снег, он опрокидывает трубу (и вытаскивает ее полностью). Дымоход был один раз опрокинут, а опоры ломаются каждый год. Есть ли способ избежать этого или предотвратить поломку. Это опасно, а также привело к попаданию животных через отверстие в крыше. Может у нас нет канализационной трубы – только дыра с крышкой в крыше? Есть ли лучший способ защитить дымоход, не перемещая его?			Поделиться Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/2944/find/
Один из вариантов – это снегозадержатели или снежные ограждения на участке над трубами, а также усиленные ремни или опоры для труб, насколько это возможно. Другой вариант – построить слуховое окно из труб в гору, направляя снег далеко в стороны от них.			Поделиться Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/2945/find/
Один из вариантов – это снегозадержатели или снежный забор на участке над трубами, а также усиление ремней или опор для труб, насколько это возможно.Другой вариант – построить слуховое окно из труб в гору, направляя снег далеко в стороны от них.			Поделиться Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/2946/find/
Я нашел статью из армейского экологического отдела по этой теме и написал автору о своей проблеме. Его ответ отличается от ответа Тодда: “Лучшее решение – перенаправить вентиляционное отверстие на чердаке из места возле карниза в место рядом с коньком.Если у вас нет чердака, подумайте о том, чтобы ограждать перенаправленную трубу. Вентиляционные отверстия через крышу следует располагать возле конька. Я бы не рекомендовал резать вашу трубу, так как она может плохо проветриваться под всем этим снегом и льдом “. Интересно, практично ли это? Я мог также выйти из трубы на панели под карнизом.			Поделиться Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/2947/find/
Переместить трубу ближе к гребню – хорошая идея. Могут существовать некоторые местные строительные нормы и правила, касающиеся максимального количества возможных изменений маршрута. Я не уверен, является ли труба вытяжным вентилятором или просто вентиляционным каналом. Однако я не думаю, что перенаправление его на потолок – хорошая идея.Дымоход, я полагаю, нельзя перенаправить.			Поделиться Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/2948/find/
Мы только что получили счет на 199 долларов за замену вытяжной трубы котла, которая была разрушена пополам льдом и снегом.Кроме того, вентиляционное отверстие для раковины имеет опрокидывание и требует ремонта. Нам нравится наша зеленая металлическая крыша, но кровельные компании должны что-то изготовить, чтобы предотвратить эту проблему.			Поделиться Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/2949/find/
Мы живем в северном Висконсине и у нас новая металлическая крыша. Нам пришлось заменить дымоход, так как его раздавил снег. Ни у кровельной, ни у отопительной компании нет решения. Не могу продолжать замену дымохода …			Поделиться Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/2950/find/
Должно быть, отверстия на крыше ниже, и это звучит так, как будто у вас есть некоторая потеря тепла, из-за которой снег тает и замерзает. Затем я бы удостоверился, что конек и карниз хорошо проветриваются, и тогда в этом случае лучше всего установить снегозадержатель, который будет направлять снег / лед вокруг труб.			Поделиться Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/2951/find/
Привет, я только что испытал то же самое – труба от нашей дровяной печи была отрезана, а труба внизу была закрыта.Это на внешней стене и близко к краю крыши. Прошлой осенью мы заменили крышу на очень красивую металлическую крышу. Он находится в загородном доме и до сих пор не был обнаружен очень дождливым летом. Пока только беспорядок и мокрый ковер. Вы нашли решение? Предложения были для V-образного отклонителя, но не помогли в том, как его сконструировать. Надеюсь, вы решили это и можете мне помочь. Спасибо.			Поделиться Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/2952/find/
Вы можете изучить этот продукт: http://www.snoblox-snojax.com/metal-roof-snow-guard/snow-guards-8.html			Поделиться Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/2953/find/
Мы купили snojax, и новый подрядчик, с которым я обсуждал это, говорит, что он слишком мал, чтобы иметь большое значение. Ух … вот что происходит: Труба дровяной печи составляет ок. 28 футов от пика фальцевой крыши и примерно 8 футов от дна; проблема в том, что все 3 зимы с момента добавления стоячего шва мы справились с протечками и разрывами вокруг трубы (прошлой зимой труба дровяной печи оторвалась и обрушилась лавиной).Подрядчик кровель сделал мелочи, чтобы только отложить проблему. Он также сказал мне, что я должен был сказать подрядчику, чтобы он сделал что-то вроде V позади трубы, прежде чем он установит крышу. ПОМОЩЬ! Есть ли какой-нибудь тип «пирамиды», который можно добавить к крыше (вместо того, чтобы разорвать и начать заново), чтобы отвести снег / лед от трубы? Заделываем стоячий шов, чтобы снег не разгребали лопатой. Меня немного беспокоит рекомендация другого подрядчика установить ряд рельсов из-за накопления снега и веса этого современного дома.Зимой копать лопатой опасно! Любые идеи? БЛАГОДАРНОСТЬ!			Поделиться Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/2954/find/
Привет, Тодд, ты здесь? Я только что вернулся из Спокана, этот установщик из печного магазина только что рассказал мне, как он продал и установил новую дровяную печь в сборе.В прошлое Рождество снег погнул дымоход и проделал огромную дыру в крыше. Поскольку они никогда не предлагали покупателю (то, что он называет Snow Wedge), они в конечном итоге все починили за свой счет! Теперь, когда заказчик просит установить новый дымоход, он заставит его подписать отказ, если он откажется от защиты. Пока от защиты никто не отказался. Что ж, я думаю, урок усвоен … В любом случае, я хочу поблагодарить ваших авторов за использование Snow Terminator в стандартных установочных пакетах для снежной зоны.Мы также хотим, чтобы вы знали, что во вторник 4/7/09 мы представим новый ST02! На 50% больше, чем ST01. Специально разработан по «многочисленным просьбам» для размещения наших поставщиков печей в мега снежных зонах! Если вы не видели подрядчиков нашего веб-сайта www.snowterminator.com, пожалуйста, не покупайте на нем. Вы сэкономите гораздо больше, покупая напрямую у наших поставщиков ПРОКАТА, ОВК или ДЕРЕВЯННЫХ ПЕЧЕЙ. Если у вас есть один или несколько выставочных залов, и вы не получили бесплатные дисплеи ST01, дайте нам знать, и я доставлю их вам. Поделиться Навигация по записям Назад Размеры русской печи с лежанкой и плитой: 404 ошибка — страница не найдена. Вперед Дерево из ткани своими руками: Уютное дерево из лоскутков ткани Вам может понравится Pn 10 16 что значит: Таблица номинальных давлений PN/Ру 21.07.2023 Установка циркуляционного насоса вертикально: Как правильно установить циркуляционный насос – Куда ставить насос в системе отопления на подачу или обратку 04.07.2023 Яндекс провести проводку а старинной люстре: Как подключить люстру своими руками – подробная инструкция, способы крепления + полезные советы при установки \| Эксперт по ремонту 19.03.2020 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Поиск для: Рубрики Вентиляц Вентиляции Вентиляция Домашние печи Домашний ремонт Материал Материалы Отопительная система Отоплен Отопление Панель Печ Печи План Планировка Планировки Пол Полы Потол Потолки Потолок Работы по утеплению Радиатор Радиаторы Разное Ремонт Своими руками Советы Стен Стена Стены Утеплен Утепление «АРК Инжиниринг» приглашает к сотрудничеству Приглашаем архитектурные бюро, строительные бригады, подрядные организации со своими объемами работ. Мы поможем оптимизировать и сократить издержки, найти оптимальные решения вопросов и пройти все согласования в надзорных организациях. Наши специалисты готовы провести независимую экспертизу и оценку объектов строительства на предмет соответствия выполнению проектного задания и технологических процессов. Наш адрес Московская область Город Подольск Большая Серпуховская д. 65 стр. 4 Контакты для связи с нами Телефон: 8 800 505 84 50 +7 (495) 505 62 53 Skype: скоро будет Web: www.ark-eng.ru Copyright © 2019 Ark Engineering Карта сайта

Промышленная вентиляция в Москве строительство монтаж в Подольске

Как вывести трубу через крышу из металлочерепицы: Как вывести трубу через крышу из профнастила и металлочерепицы — фото, видео

Как вывести трубу через крышу из профнастила и металлочерепицы — фото, видео

Виды дымоходов

Выбор места вывода

Подготовительный этап работы

Вывод дымоходной трубы на крышу

Видео-инструкция

Как вывести трубу через крышу из металлочерепицы

Замеры и расчеты

Как прорезать отверстие

Пожарная безопасность

Способы вывода трубы через крышу, покрытую металлочерепицей

Как выполнить прямоугольный выход печной трубы

Как выполнить выход круглой печной трубы

Выбор герметика для печных труб

отделка вокруг дымохода, герметизация, разделка печной трубы

Где расположить дымоход

Рекомендации по размещению и отделке

Обустройство выхода дымоотводной трубы через крышу из металлочерепицы

Обустройство прохода для квадратной или прямоугольной трубы

Вывод через металлочерепицу круглой трубы

гидроизоляция и герметизация примыкания к дымоходу

Как сделать отверстие под трубу в металлочерепице

Обход трубы

Гидроизоляция трубы

монтаж вокруг трубы, примыкание металлочерепицы к трубе

Как организовать проход прямоугольной или квадратной трубы на кровле из металлочерепицы

Кровельные проходки для сквозных выводов круглого сечения

Труба на крыше из металлочерепицы: установка, как обойти, видео

Особенности монтажа дымохода на металлочерепице

Требования для прохода дымохода через кровлю из металлочерепицы

Варианты прохода трубы через кровлю из металлочерепицы

Как вывести трубу через крышу из металлочерепицы

Проход сэндвич трубы через крышу из металлочерепицы

Обустройство прохода в крыше для горячей стальной трубы дымохода

Проход кирпичной трубы через крышу из металлочерепицы

Фартук для дымохода под металлочерепицу

Как обойти трубу металлочерепицей

Отделка трубы на крыше из металлочерепицы

Заключение

Кровельные проходки для сквозных выводов круглого сечения

Труба на крыше из металлочерепицы: установка, как обойти, видео

Особенности монтажа дымохода на металлочерепице

Требования для прохода дымохода через кровлю из металлочерепицы

Варианты прохода трубы через кровлю из металлочерепицы

Как вывести трубу через крышу из металлочерепицы

Проход сэндвич трубы через крышу из металлочерепицы

Обустройство прохода в крыше для горячей стальной трубы дымохода

Проход кирпичной трубы через крышу из металлочерепицы

Фартук для дымохода под металлочерепицу

Как обойти трубу металлочерепицей

Отделка трубы на крыше из металлочерепицы

Заключение

Как вывести трубу через крышу из металлочерепицы

Проход трубы через крышу из металлочерепицы: варианты и особенности

Особенности металлочерепицы в качестве кровли

Варианты прохождения дымохода

Обустройство квадратного выхода

Круглый выход на крышу

Как обеспечить примыкание к трубе из кирпича

Как установить дровяную печь

Печь с одинарными или двойными стенками

Установка водяной трубы

Дымоход против дымохода

Установка дымоходной трубы

Вы кладете блестящую сторону фольги вверх или вниз на металлическую крышу? | Home Guides

Причина, по которой вам нужна изоляция из фольги

Изоляция из пузырчатой ​​фольги – с какой стороны?

Надлежащая установка изоляции крыши

Изоляция крыши своими руками

Изоляция существующей крыши

Установка зачистки дерева под жестяной крышей | Home Guides

Безопасность на крыше и инструменты

Расстояние между деревянными планками металлической крыши

Конфигурирование конфигурации вашей металлической обрешетки на крыше

Измерьте впадину крыши

Установка зачистки

Определите расположение стропил

Добавить дополнительные ряды зачистки

Изоляция из пузырчатой фольги – с какой стороны?
