Как правильно сделать обвязку твёрдотопливного котла

Содержание

Варианты обвязки твердотопливного котла
Схема обвязки без теплоаккумулятора
Обвязка с бойлером косвенного нагрева
Обвязка тт котла совместно с электрокотлом
Какой трубой делать обвязку котла на твердом топливе
Как и чем утеплить трубы
Необходимые агрегаты и узлы для обвязки тт котла
Способы защиты тт котла и системы отопления от перегрева
Что лучше залить в систему отопления при обогреве твердотопливным котлом

Если обвязка твёрдотопливного котла выполнена правильно – это существенно влияет на сроки эксплуатации отопительного оборудования, предотвращает возникновение аварийных ситуаций, обеспечивает стабильную работу системы отопления. Схемы подключения могут отличаться, но существуют общие принципы установки, которым необходимо следовать во время монтажа водяного контура.

Варианты обвязки твердотопливного котла

Схема подключения твердотопливного котла к системе отопления выбирается, в зависимости от технических характеристик отапливаемого здания. При выборе, обращают внимание на несколько параметров:

Тип циркуляции теплоносителя.
Вид отопительной системы.
Одновременное использование радиаторного обогрева и системы теплых полов.

Выбор обвязки влияет на теплотехнические характеристики и параметры системы обогрева, поэтому, к побору подходящей схемы, нельзя относиться легкомысленно.

По типу циркуляции теплоносителя, принято различать следующие схемы:

Обвязка твердотопливного котла отопления с принудительной циркуляцией – система требует использования циркуляционного насоса, нагнетающего давление в водяном контуре. Преимуществом данной схемы является равномерное прогревание всех участков отопления, независимо от удаленности от котла.

Гравитационная система отопления – используется естественная циркуляция теплоносителя. Преимуществом подключения твердотопливного котла к системе отопления с самотечной циркуляцией, является полная энергонезависимость, а также, отсутствие необходимости в дополнительных капиталовложениях, во время монтажа.
Недостатком – необходимость в тщательном соблюдении углов и уклонов труб, а также, возможность применения исключительно в радиаторном отоплении.

Кроме распределения систем по типу циркуляции теплоносителя, принято разделять еще несколько схем по схожему признаку:

Открытая система – циркуляция осуществляется естественным способом или при помощи циркуляционного насоса. При этом, в водяном контуре отсутствует давление. Схема обвязки твердотопливного котла с открытой системой, укомплектовывается расширительным баком открытого типа.
Закрытая система – подключение твердотопливного котла к закрытой системе отопления, осуществляется с использованием расширительного бака мембранного типа, поддерживающего стабильные параметры давления в водяном контуре.

По своему устройству или принципу подключения, принято различать еще несколько распространенных схем обогрева:

Обвязка твердотопливного котла в однотрубной системе – в данном случае, подача теплоносителя осуществляется последовательно. Нагретая жидкость поступает из радиатора в радиатор, постепенно остывая. К последней батарее подключается обратный трубопровод, по которому, остывший теплоноситель возвращается к котлу. Преимуществом однотрубного решения является сокращение расходов на проведение монтажных работ и эстетичный внешний вид (трубы можно спрятать в стену или пол). Недостатком, является неравномерный прогрев водяного контура.

Обвязка твердотопливного котла двухтрубной системой отопления – в данной схеме, к каждому радиатору подводится как подача, так и обратка теплоносителя. В результате данного способа монтажа, обеспечивается более равномерное прогревание на всей протяженности водяного контура.
Разводка труб от твердотопливного котла по дому двухтрубным методом, требует больших материальных затрат на приобретение строительных материалов.

Существуют современные системы обвязки твердотопливных котлов с использованием гидрострелки и коллекторной группы. Такие решения используются, если планируется подключение водяных контуров, использующих принцип высоко и низкотемпературного нагрева. Гидрострелка устанавливается в систему отопления с теплыми полами.

При выборе системы отопления с твердотопливным котлом, ориентируются на следующие моменты:

Стоимость работ по обвязке.
Теплотехнические характеристики помещения.

При расчетах и выборе подходящей схемы обвязки, не обойтись без грамотной консультации инженера теплотехника.

Схема обвязки без теплоаккумулятора

При выборе способа обвязки твердотопливного отопительного котла, одним из решающих факторов является наличие теплоаккумулятора. Если буферная емкость не предусмотрена, система обогрева, делается с использованием малого и большого круга отопительной системы. Монтаж малого круга осуществляется по следующим правилам:

Сразу после котла, на подачу системы обогрева устанавливают группу безопасности.
Буквально, через 1,5 м трубопровода, устанавливают тройник. Трубой соединяют подачу и обратку системы отопления.
На соединяющую трубу устанавливают клиновидный кран, для контроля интенсивности циркуляции теплоносителя по малому кругу отопления.
На обратку устанавливается трехходовой смесительный клапан, подключенный к трубе, соединяющей подачу и обратку.

Принцип работы данной схемы заключается в следующем:

После включения котла, нагретый теплоноситель циркулирует по малому кругу отопления. Трехходовой клапан препятствует, чтобы холодная, не прогретая вода, поступала в теплообменник. Большая разница в температуре на подаче и обратке, приводит к тому, что котел начинает «плакать». Образовывается большое количество конденсата, что негативно влияет на теплообменник.
Теплоноситель, постепенно прогревается и после нагрева свыше 60°С, открывается трехходовой клапан. С этого момента, начинает работать большой круг системы отопления.
Малый круг отопительной системы, продолжает функционировать как узел подмеса, предотвращающий закипание теплоносителя, и уменьшая разрыв между температурой на подаче и обратке.

Обвязка с бойлером косвенного нагрева

Схема обвязки твердотопливного котла с буферной емкостью, несколько отличается от предыдущего варианта. По сути, буферная емкость или бойлер косвенного нагрева, представляет собой обычный термос, в котором вода нагревается и хранится для определенных целей.

Простая обвязка твердотопливного котла с баком теплоаккумулятором, заменяет собой малый круг отопления и производится следующим образом:

Емкость устанавливается между котлом и системой отопления.
К верхней части бойлера, подключается подающий трубопровод, к нижней, обратка системы.
На обратку устанавливают два циркуляционных насоса. Производительность насосного оборудования должна быть разной. Настройки выставляются таким образом, чтобы движение теплоносителя в буферной емкости, осуществлялось сверху вниз. Добиться этого можно, поставив циркуляционный насос большей производительности перед накопителем, а меньше, после него.

Обвязка твердотопливного котла с бойлером косвенного нагрева, выполняет несколько важных функций:

Уменьшает разницу температур на подаче и обратке системы обогрева.
Позволяет аккумулировать полученное тепло и подмешивать горячую воду в систему отопления, после прогорания дров в котле.

Обвязка котла на твердом топливе с бойлером косвенного нагрева, является стандартом подключения в западных странах. У отечественного потребителя, схема не пользуется широкой популярностью, за счет относительно высокой стоимости приобретения и установки необходимого оборудования.

Обвязка тт котла совместно с электрокотлом

Принципиальная схема обвязки, включающая установку и параллельное использование электрокотла, вместе с тт агрегатом, пользуется огромной популярностью. Преимуществом данного решения, является возможность применения дешевого твердотопливного котла. А после сгорания дров или угля в топке, при отсутствии возможности подложить новую порцию топлива, осуществляется автоматический переход на электричество.

Обвязка выполняется следующим образом:

Два котла подключаются параллельно.
В электрокотле вмонтирован циркуляционный насос. Для твердотопливного агрегата, потребуется установить насосное оборудование.
Чтобы предотвратить появление дублирующего потока теплоносителя, при одновременном включении двух циркуляционных насосов, устанавливается специальный клапан, перекрывающий прохождение потока. В данном случае, обратный клапан в системе отопления нужен для того, чтобы при одновременной работе двух котлов, не происходило застаивание теплоносителя в котловом контуре. Потребуется установить две арматуры. Один клапан устанавливают на подающий трубопровод от электрокотла, второй, на обратку, идущую к твердотопливному котлу.
Работоспособность системы будут обеспечивать два термодатчика. Комнатный датчик подключают к электрокотлу. При падении температуры в комнатах ниже установленного минимума, автоматически запускается нагрев теплоносителя с помощью электричества. Чтобы предотвратить потери тепла, на насос для тт котла, также устанавливают термодатчик, отключающий циркуляцию теплоносителя при остывании топочной камеры.

Какой трубой делать обвязку котла на твердом топливе

Нет строгих правил, регламентирующих какую именно трубу использовать для обвязки тт котла. Существует всего одна рекомендация, связанная с реальным опытом эксплуатации.

Участок малого круга отопления, изготавливают с использованием металлической обвязки (сталь, медь). Делается это, чтобы при закипании теплоносителя и возникновении аварийной ситуации, трубы не испортились и сохранили герметичность под воздействием высоких температур. Материал остальной части трубопровода, можно выбрать по желанию.

Наиболее распространенными вариантами обвязки являются:

Металлопластик – обвязка металлопластиковыми трубами, отличается простотой и скоростью монтажа. При наличии необходимого инструмента, все работы легко выполнить самостоятельно. Ставить металлопластиковые трубы стоит, только если в системе предусмотрено наличие буферной емкости, снижающей вероятность перегрева теплоносителя.
Медь – обвязка медной трубой, обеспечит максимальную теплоотдачу системы отопления. Материал выдерживает температуру до 300°С, не окисляется. Недостатками считаются высокая температура нагрева поверхности трубы, а также требования, связанные с запретом применения фитингов, изготовленных из алюминия.

Полипропилен – подключение полипропиленовыми трубами, является наиболее востребованным вариантом обвязки. Трубы лучше, чем металлопластик выдерживает перегрев, подходят для отопительных систем любого типа, независимо, от выбранного теплоносителя.
Правильная обвязка твердотопливного котла полипропиленом, требует, чтобы участок подачи и обратки возле котла, изготавливался из металла. После этого, с помощью переходников, подключают полипропилен. Используют бесшовный материал, предназначенный для отопительных систем (трубы для ГВС использовать запрещается).

Ввиду того, что, нагрев теплоносителя часто достигает температуры закипания жидкости, обвязать твердотопливный котел лучше трубами из металла. Но, так как данный вариант не всегда возможен, допускается использование аналогов. Применение полипропилена со стекловолокном, в системах обогрева с котлом на твердом топливе, показало себя одним из надежных и оптимальных способов обвязки.

Как и чем утеплить трубы

Утепление труб выполняют с помощью мерилона или любого другого утеплителя, предназначенного для этих целей. Если трубопровод укладывают в грунт, как в случае отдельно стоящей котельной, тогда, для дополнительной защиты, используют ПЭТ с большим диаметром.

ПЭТ труба защищает от механических повреждений. Утеплитель является своеобразной защитой от выпадения конденсата, предотвращения ожогов при случайном прикосновении к трубам, а также, уменьшения теплопотерь. Фиксируют изоляцию с помощью хомутов или вязальной проволоки.

Необходимые агрегаты и узлы для обвязки тт котла

Полный перечень арматуры для обвязки котла с системой, зависит от выбранной схемы, наличия или отсутствия буферной емкости и другого оборудования. При стандартном подключении, потребуются следующие узы:

Термостатический или термосмесительный клапан – необходим для стабилизации нагрева теплоносителя и предотвращения перегрева, и закипания последнего.
Расширительный бак – предусмотрен в любой схеме отопления. Мембранный расширительный бак монтируют в закрытых системах с принудительной циркуляцией теплоносителя. В гравитационных схемах, в высшей точке водяного контура, устанавливается открытая емкость.
Циркуляционный насос – устанавливается в закрытых и открытых системах с принудительной циркуляцией жидкости в водяном контуре. Некоторые решения, как использование буферной емкости, двух параллельно подключенных котлов, требует установки сразу двух модулей циркуляционного оборудования.
Обратный клапан – координирует направленность теплового потока жидкости. Используется при подключении мембранного бака. Предотвращает появление дублирующего потока при одновременном подключении электрического и твердотопливного котлов.
Коллектор – используется при одновременном подключении теплых полов и радиаторов. Без коллектора, не обойтись при изготовлении лучевой системы отопления, когда к каждому отопительному прибору ведет свой отдельный трубопровод. Коллектор в системе отопления нужен для большинства современных схем обогрева.
Воздухоудалитель – автоматический клапан, входящий в стандартную комплектацию группы безопасности. В автоматическом режиме, стравливает воздух из системы отопления.
Клапан подпитки системы – контролирует давление и общий объем теплоносителя в системе. При падении ниже минимального значения, открывается и дополняет водяной контур жидкостью.
Датчик давления в системе – также входит в группу безопасности. Показывает номинальное давление в системе отопления, часто, первым указывает на перегрев теплоносителя. Благодаря сверке показаний термометра и датчика давления (манометра), удобно выставлять необходимый рабочий режим и настроить автоматический регулятор тяги.

Фильтр грубой очистки – устанавливается на обратку, непосредственно перед циркуляционным насосом. Рекомендуется, чтобы фильтр монтировался перед буферной емкостью, расширительным баком и другими чувствительными элементами отопительной системы.
Гидравлическая стрелка – гидрострелка в системе отопления, нужна для котлов, использующих принцип длительного горения и модуляционные настройки мощности. Практически – это устройство заменяет собой буферную емкость и имеет общий принцип работы.
Смесительный узел или узел подмеса – смешивает горячую и остывшую воду из отопительного когтура, чтобы предотвратить закипание и уменьшить разницу между подачей и обраткой теплоносителя.

Способы защиты тт котла и системы отопления от перегрева

Закипание системы отопления, является главным минусом применения твердотопливных котлов. Регулировать работу агрегатов достаточно сложно. Чтобы предотвратить закипание, в современных системах, используют многоуровневую защиту:

Малый круг отопления – первоначально, схема предотвращает выпадение конденсата. После того, как заработал большой круг отопления, конструкция играет роль узла подмеса.
Группа безопасности – включает воздухоотводчик, манометр и датчик давления. При чрезмерном перегреве, повышается давление в системе, что приводит к срыванию клапана и сбросу определенного количества воды из водяного контура.
Мембранный бак – давление в расширительном баке в закрытой системе отопления твердотопливного котла, меняется, в зависимости от нагрева теплоносителя. Емкость подбирается из учета от общего объема теплоносителя, по специальным формулам. Давление в системе отопления должно быть не более 2 мБар. Большинство теплообменников тт котлов, не выдерживают больших параметров и деформируются при перегреве.
Буферная емкость – подсоединение твердотопливного отопительного котла к системе отопления через бойлер накопитель, делает фактически невозможным закипание теплоносителя.

Подключение циркуляционного насоса – при отключении электроэнергии, движение теплоносителя останавливается, что приводит к практически моментальному закипанию. Правила безопасности требуют подключения насоса через источник бесперебойного питания.

Оптимальный объем системы отопления высчитывается по формуле, 1 кВт = 15 л воды. Полученный результат используется при подборе расширительного мембранного бака или определения необходимого количества теплоносителя / антифриза.

Что лучше залить в систему отопления при обогреве твердотопливным котлом

Система обогрева, с подключенным к ней твердотопливным котлом, может работать практически на любом типе теплоносителя. На выбор влияет несколько факторов:

Тип здания – в отапливаемых помещениях, целесообразнее использовать в качестве жидкости для системы отопления, обычную воду.
Если планируется топить здание время от времени, лучше применять незамерзающую жидкость.

Антифриз, используемый для отопительных систем, помимо своего основного качества (замерзания при -15°С), имеет еще одно свойство. Для нагрева жидкости, требуются большие затраты тепла. Соответственно, закипание антифриза наблюдается реже, чем обычной или дистиллированной воды.

Выбор обвязки твердотопливного котла влияет на безопасность и сроки эксплуатации отопительного оборудования. Расчет системы обогрева, требует привлечения квалифицированного специалиста теплотехника.

Монтаж отопления в частном доме цена, прайс на услуги. Установка твердотопливных котлов в Москве.

Системы отопления, работающие на твердом горючем, по экономичности уступают только газовым. Поэтому они являются оптимальным выбором, если нет возможности подвести магистраль к дому. Их главное преимущество – автономность.

У нас, например, вы сможете найти целый ряд интересных моделей, которые не требуют подключения к электричеству. Более продвинутые устройства с электронным управлением, работающие на пеллетах, дровах или угле, по удобству пользования и простоте в обслуживании могут превзойти даже электрические. При этом стоимость их эксплуатации в разы ниже за счет более доступного недорого топлива.

Цена-прайс на монтаж отопления в частном доме

Наименование работ	Единица измерения	Цена, рубли
Выезд специалиста по Московской области до 50 км от МКАД	Входит в стоимость работ при заключении договора	3 000
Выезд специалиста по Московской области от 51 до 100 км от МКАД		5 000
Выезд специалиста по Московской области более 100 км от МКАД		Договорная
Монтаж системы отопления, цены:
Радиатор отопления	за 1 точку	2 300
Водяной «теплый пол»	за 1 м²	600
Коллекторный шкаф	за единицу	4 000
Коллектор отопления	за единицу	4 000
Прокладка труб системы отопления (металлопластик, сшитый полиэтилен) до O32 мм	за 1 п. метр	100
Прокладка труб системы отопления (полипропилен, медь) до O32 мм	за 1 п. метр	150
Демонтаж/сборка отопительного прибора	за 1 точку	1 500
Котельное оборудование. Монтаж котельных:
Напольный газовый, дизельный котел: 20% от стоимости котла с горелкой, но не менее	за единицу	14 000
Твердотопливный котел: 20% от стоимости, не менее	за единицу	12 000
Напольный пеллетный котел: 15% от стоимости, не менее	за единицу	18 000
Буферная емкость	за единицу	13 500
Группа безопасности (котла, бойлера)	за единицу	1 450
Воздухоотводчик, манометр, термометр, термоманометр	за единицу	500
Расширительная емкость	за единицу	2 500
Трехходовой смеситель	за единицу	1 700
Привод смесителя	за единицу	2 300
Циркуляционный насос	за единицу	2 500
Крана шаровой, косой фильтр, обратный клапан	за единицу	400
Электрокотел до 9 кВт	за единицу	9 500
Настенный одноконтурный котел до 30 кВт	за единицу	11 000
Настенный двухконтурный котел до 30 кВт	за единицу	13 000
Напольный двухконтурный котел: 20% от стоимости котла, не менее	за единицу	17 000
Накопительный водонагреватель до 200 л	за единицу	9 500
Накопительный водонагреватель до 500 л	за единицу	11 000
Накопительный водонагреватель до 1000 л	за единицу	14 000
Монтаж и обвязка топливного бака	за единицу	5 000
Установка топливного фильтра	за единицу	1 600
Демонтажные работы		Уточняется после выезда специалиста
Установка трубы отвода отходящих газов от котла до дымохода	За 1 п. метр	2 000
Опрессовка котельного оборудования		4 500
Монтаж дымохода		Уточняется после выезда на объект
Монтаж системы отопления:
Подключение дополнительного контура без регулирования температуры теплоносителя	за единицу	2 500
Подключение дополнительного контура с регулированием температуры теплоносителя (пассивная регулировка)	за единицу	3 000
Подключение дополнительного контура с электронным регулированием и смесителем температуры теплоносителя	за единицу	6 000
Подключение электрического нагрева воды в бойлере до 5 кВт	за единицу	3 000
Подключение электрического нагрева воды в бойлере от 6 кВт	за единицу	6 000
Подключение панели управления и ТЭНа электрического нагрева теплоносителя котла ZOTA	за единицу	12 000
Монтаж системы водоснабжения и канализации:
Системы водоснабжения	за 1 точку	2 400
Распределительного коллектора водоснабжения	За единицу	4 000
Точки канализации	за 1 точку	1 900
Канализационного стояка	до 15 метров	5 200
Пуско-наладочные работы (газовые, дизельные, электрические котлы)
Настенный котел	За единицу	8 000.
Напольный котел до 60 кВт (protherm, ferroli, baxi, dakon),1 контур только отопление	За единицу	12 000.
Напольный котел от 70 до 170 кВт (protherm, ferroli, baxi, dakon),1 контур только отопление	За единицу	16 000.
Напольный котел до 60 кВт (protherm, ferroli, baxi, dakon), без автоматики (котел+бойлер) 1 контур отопления, 1 контур бойлера	За единицу	16 000.
Напольный котел от 70 до 170 кВт (protherm, ferroli, baxi, dakon), без автоматики (котел+бойлер) 1 контур отопления, 1 контур бойлера	За единицу	18 000.
Напольный котел до 60 кВт (Vaillant, Viessmann, Buderus, De Dietrich), c автоматикой (котел+бойлер)	За единицу	20 000.
Установка комнатного регулятора	За единицу	2 000.
Установка и пуско-наладка погодозависимого регулятора (1 смесительный узел)	За единицу	8 000.
Установка и пуско-наладка погодозависимого регулятора (до 3 смесительных узлов)	За единицу	14000.
Напольный котел от 60 до 170 кВт (Vaillant, Viessmann, Buderus, De Dietrich), c автоматикой (котел+бойлер)	За единицу	25 000.
Каскадная автоматика (2 котла+бойлер)	За единицу	От 35 000.
Электрокотел до 6 кВт	За единицу	8 000.
Электрокотел от 8 до 30 кВт	За единицу	10 000.
Пуско-наладочные работы (пеллетные котлы)
Простая автоматика до 50 кВт (с контуром подмеса)	За единицу	14 000
Простая автоматикаот 60 кВт до 100 кВт (с контуром подмеса)	За единицу	16 000
Простая автоматика от 100 кВт до 200 кВт (с контуром подмеса)	За единицу	22 000
Погодозависимая автоматика до 50 кВт (1 контур отопления, 1 контур подмеса)	За единицу	18 000
Погодозависимая автоматика от 60 кВт до 100 кВт (1 контур отопления, 1 контур подмеса)	За единицу	22 000
Погодозависимая автоматика от 100 кВт до 200 кВт (1 контур отопления, 1 контур подмеса)	За единицу	26 000
Простая автоматикадо 50 кВт (котел + бойлер) (1 контур отопления, 1 контур бойлера, 1 контур циркуляции ГВС)	За единицу	18 000
Простая автоматика от 60 кВт до 100 кВт (котел + бойлер) (1 контур отопления, 1 контур бойлера, 1 контур циркуляции ГВС)	За единицу	22 000
Простая автоматика от 100 кВт до 200 кВт (котел + бойлер) (1 контур отопления, 1 контур бойлера, 1 контур циркуляции ГВС)	За единицу	26 000
Погодозависимая автоматика до 50 кВт (котел + бойлер) (1 контур отопления, 1 контур бойлера, 1 контур циркуляции ГВС)	За единицу	20 000
Погодозависимая автоматика от 60 кВт до 100 кВт (котел + бойлер) (1 контур отопления, 1 контур бойлера, 1 контур циркуляции ГВС)	За единицу	25 000
Погодозависимая автоматика от 100 кВт до 200 кВт (котел + бойлер)	За единицу	30 000

Монтаж твердотопливных котлов: правила техники безопасности

Устанавливать оборудование этого типа можно только в помещениях, оснащенных качественной системой вентиляции. Согласно требованиям безопасности, в течение часа воздух в котельной должен поменяться трижды. Также для работы приборов на твердом топливе обязательно наличие дымохода.
В помещении, где находится котел, нельзя хранить взрывоопасные предметы и горючие вещества.
Важно следить за уровнем воды в расширительном бачке и в системе. Если он снижается, необходимо ввести порцию теплоносителя. При недостатке жидкости и тем более при ее заборе из труб коррозии могут подвергнуться датчики температуры, что приведет к отказу системы регулировки и безопасности.

Важно поддерживать в котле температуру, не приводящую к кипению воды и появлению пара. При нагреве теплоносителя более 90 градусов повышается риск гидроудара. О том, что вода перегрелась, вы можете узнать по характерному стуку.

Нюансы монтажа отопления под ключ

Все специфические требования, которые предъявляются к диаметру дымохода, параметрам помещения котельной и т. д., для каждой модели отопительного оборудования указывает производитель. Эти предписания зависят от мощности и типа техники.

Также перед установкой важно точно рассчитать размеры и прочность площадки, на которую будет инсталлироваться котел. Модели с чугунными топками весят очень много и требуют закладки фундамента или прочной бетонной стяжки.

Покрытие, на котором размещается агрегат, должно быть огнеупорным. Обычно в качестве такового используется стальной лист (минимум 0,6 мм).

Вместо него можно применить асбестокартон на менее 0,5 см в толщину. Также огнеупорная площадка монтируется перед топкой. Ее размеры не должны быть меньше чем 0,5х0,7 метра. Делается она из того же металла.

Чтобы соблюсти все правила техники безопасности, помещение для котла должно быть довольно просторным. Нужно, чтобы между лицевой панелью устройства и противоположной стеной обязательно остался проход не менее 1 метра. Также не менее 50 см должно отделять котел от других стен и препятствий.

Дымоход и труба для вывода дыма соединяются герметично. Пространство между ними нужно заполнить негорючим составом или глиной.

Для того чтобы система работала более эффективно, имеет смысл установить специальный накопительный бак. Он будет аккумулировать горячую воду. Такой буфер позволит снизить расход топлива, уменьшит риск поломок оборудования при перегреве.

Современные модели котлов, работающих на дровах или паллетах, могут оснащаться электроникой, вентиляторами, насосами и т. д. Поэтому важно предусмотреть поблизости от оборудования розетку для подключения к электросети.

С какими сложностями можно столкнуться в процессе самостоятельного монтажа?

Мы крайне не рекомендуем самостоятельно проводить установку отопительного оборудования любого типа.

Для монтажа газовых котлов необходимо иметь соответствующие допуски, делать это неспециалисту запрещено.

Однако и другие типы техники для обогрева требуют профессионального подхода. Небольшие ошибки, не заметные сразу, часто приводят к сбоям в работе системы, неэффективности отопления и даже к серьезным авариям. В конечном итоге сумма, которую вы отдадите за профессиональный монтаж, себя полностью оправдает. К тому же вы сэкономите немало времени и сил. Опытные мастера установят котел за несколько часов, проверят его, запустят. Узнать, сколько эта услуга будет стоить у нас, вы можете, связавшись с нами по телефону.

Цены действуют с 25.01.2013

Уточнить стоимость работ, а также заказать установку твердотопливного котла можно, позвонив консультантам Термо-Мира по телефону (495) 543-32-20. Работаем по всей Москве и в загородных районах!

Наши работы

Монтаж котельных

Монтаж систем водоснабжения

Монтаж систем отопления

Монтаж теплых полов

Монтаж дымоходов

Производители оборудования

Как сделать твердотопливный котел своими руками чертежи.

Чугунные и стальные конструкции – в чем отличия

18.02.2020 в 15:17

Новости

Содержание

Как сделать твердотопливный котел своими руками чертежи. Чугунные и стальные конструкции – в чем отличия
Котел нижнего горения своими руками. Пиролизный котел с нижней камерой
Котел водяного отопления на дровах своими руками. Хорошо зарабатываешь?
Видео твердотопливный котел своими руками

Как сделать твердотопливный котел своими руками чертежи. Чугунные и стальные конструкции – в чем отличия

Из какого бы материала ни был изготовлен котел, очень важно, чтобы он соответствовал основным эксплуатационным характеристикам. Разберемся в них более подробно.

В первую очередь стоит обратить внимание на материал теплообменника – чугун или сталь. Если вы хотите воспользоваться готовой схемой твердотопливного котла – своими руками чугунный теплообменник сделать вряд ли получится. Такая работа требует как специального оборудования, так и особых знаний и умений. Поэтому можно приобрести готовые секционные конструкции, которые перед транспортировкой разбирают, а на месте снова собирают.

Чугунным теплообменникам свойственно покрываться сухой ржавчиной – особой пленкой, защищающей стенки агрегата от разрушения. Кроме того, влажная ржавчина также образуется намного медленнее, чем обусловлен длительный срок эксплуатации чугунных изделий – от 10 до 25 лет. Среди прочих преимуществ чугунных теплообменников можно назвать отсутствие необходимости в частом и сложном обслуживании. Чистка таких устройств требуется нечасто, да и нагар практически не снижает КПД котла. В случае необходимости ремонта или усиления мощности агрегата нужно лишь заменить дефектные секции или увеличить их число.

Недостатки чугунных изделий таковы:

большая масса котла предполагает наличие отдельного фундамента;
затруднения в процессе сборки и высокие затраты на транспортировку;
чувствительность к термическим ударам – чугун не любит перепадов температур, поэтому контакт горячей поверхности с холодными дровами или холодной водой может быть губительным для него;
большая тепловая инерционность – на разогрев котла требуется длительное время, но и его последующее остывание происходит медленно.

Что касается стальных изделий, то они менее чувствительны к перепадам температур и не боятся контакта с холодными объектами. Это свойство позволяет при сборке котлов отопления на твердом топливе по чертежам оборудовать их чувствительными автоматическими элементами. А благодаря небольшой инерционности такие агрегаты быстро прогреваются и остывают – это позволяет регулировать температуру воздуха в доме. При этом, можно сделать чертеж твердотопливного котла длительного горения своими руками , что позволит учесть все нюансы.

По внешнему виду котлы из стали – это сплошные сварные агрегаты, которые довольно сложно перевозить, хотя и чувствительность к механическим повреждениям у них намного ниже аналогов из чугуна.

Возможность ремонта стальных котлов с точки зрения некоторых специалистов весьма сомнительна. Отремонтировать, равно, как и сварить котел своими руками по чертежу в домашних условиях довольно непросто, со временем на швах в нем могут образовываться течи. Справедливости ради, отметим, что все зависит от навыков работника в работе со сварочным аппаратом. Но выполнить ремонт чугунного теплообменника все же проще – требуется только замена секций.

Как правило, котлы с чугунными теплообменниками являются энергонезависимыми, стоят недорого, поэтому они могут стать достойной альтернативой уже установленному отопительному оборудованию в случае отключения электричества. Циркуляция теплоносителя в таких агрегатах происходит естественным путем, без применения насоса. Однако монтаж батарей нужно выполнять так, чтобы вода по трубам при нагревании свободно перемещалась по трубам под воздействием давления в котле.

Котел нижнего горения своими руками. Пиролизный котел с нижней камерой

Схема пиролизного котла длительного горения с нижней камерой догорания древесного газа несколько сложнее и его изготовление потребует немного больше затрат и усилий.

Прежде всего нужно уяснить, что котлы такого типа тоже бывает двух видов: с наддувом и с дымососом. Не вдаваясь в подробности физики и теплотехники, обозначим принципиальное отличие.

В первом случае в камеру догорания вторичный воздух нагнетается при помощи вентилятора. Это создает в камере избыточное давление (выше атмосферного). К достоинствам такой конструкции можно отнести то, что вентилятор вам подойдет любой, хоть компьютерный кулер и можно совместить топку с камерой дожига, т. к. при помощи наддува можно обеспечить достаточно большой объем избыточного воздуха. Однако это «достоинство» можно рассматривать и как недостаток, т. к. оно не позволяет поднять КПД котла выше 80–82%. Под давлением часть воздуха просто не попадает в середину процесса горения, потому топливо сгорает не полностью. Плюс к этому, из-за избыточного давления, некоторая часть пирогазов просто не успевает сгорать и улетает в дымоход в чистом виде, поэтому обеспечить КПД 90% практически невозможно. И самое главное, если наддув будет слишком сильным такой котел может взорваться.

Пиролизый котел с нагнетанием воздуха

Во втором случае при помощи вытяжного вентилятора создается недостаточное давление (ниже атмосферного), поэтому наружный воздух, повинуясь силе Кориолиса, попадает прямо куда надо, ввинчивается в самый центр горения. Прирогазы сгорают полностью, котел работает во всю мощь и способен выдавать КПД 90%, а иногда даже больше.

Котел водяного отопления на дровах своими руками. Хорошо зарабатываешь?

Топи брикетами. Они дороже, но их не нужно заготавливать и сушить.

Дымоход — это важный элемент любого твердотопливного котла. Чрезмерно утеплённого и большого дымохода не бывает. Маленький или плохо утеплённый дымоход — это вонь, дёготь, обратная тяга. Всегда старайся поднимать дымоход выше конька кровли, и по максимуму его утепляй.

В посёлке Знаменском я это сфотал. Дымоход зачётный

Неотъемлемой частью котельной с твердотопливным котлом должна быть буферная ёмкость. Она не только увеличит КПД котла, но и предотвратит закипание котла при отключении электроэнергии. При условии, конечно, что к котлу она подключена самотёком.

Буферная ёмкость также сглаживает температурные колебания теплоносителя , что происходит при закладке в котёл топлива и чистке котла. В буферную ёмкость можно врезать тэн, и он будет подогревать теплоноситель, когда некому затопить котёл.

Котел Стропува с буферной ёмкостью в котельной частного дома

Монтаж дровяного котла это важное и ответственное дело. Тебе могут неправильно обвязать котёл, и ты с ним будешь мучиться всю жизнь. Конденсат, затухание, закипание всё это может присутствовать в твоей жизни каждый день.

Твердотопливный котел Зота Магна в частном доме

Ты должен знать, что при топке дровами лучше использовать стальные котлы, для топки углем лучше выбирать чугунные котлы.

Подведём итоги отопления на дровах:

2 года суши дрова или используй брикеты.
Используй стальной котёл с буферной ёмкостью.
Организуй правильный монтаж котла с термосмесительными узлами и самотёком.
Монтируй дымоход с минимум 40 мм утепления по всем правилам установки.
Установи электрический тэн в буферную ёмкость, и настрой его работу по ночному тарифу на электроэнергию. Это нужно для экономии твоих денег, на случай длительного отсутствия тебя дома.

Если ты физически и морально ко всему этому не готов, лучше не устанавливай дровяной котёл. Рассмотри другой источник получения тепла.

Источник: https://gorizont-pro.ru/stati/kotel-dvuhkonturnyy-svoimi-rukami-tverdotoplivnyy-kotel-sverhdlitelnogo-goreniya-svoimi-rukami

Видео твердотопливный котел своими руками

Категории: Стальные конструкции, Отопления на дровах

Понравилось? Поделитесь с друзьями!

Как правильно подключить два котла в одну систему параллельно. Отопительная система из двух котлов – лучшая альтернатива для непрерывного обогрева здания Параллельное подключение двух котлов

Включением в схему отопления двух и более котлов можно преследовать цель не только наращивания отопительной мощи, но и снижения энергопотребления. Как уже говорилось, система отопления изначально рассчитывается на работу в самую холодную пятидневку года, все остальное время котел работает вполсилы. Предположим, что энергоемкость вашей отопительной системы 55 кВт и вы подбираете котел такой мощности. Вся мощность котла будет задействована всего несколько дней в году, в остальное время для отопления нужна меньшая мощность. Современные котлы обычно снабжаются двухступенчатыми дутьевыми горелками, значит, обе ступени горелки будут работать лишь несколько дней в году, в остальное время будет работать только одна ступень, но и ее мощности может быть слишком много для межсезонья. Поэтому вместо одного котла мощностью в 55 кВт можно установить два котла, например, по 25 и 30 кВт или три котла: два по 20 кВт и один – 15 кВт. Тогда в любой день в году в системе могут работать менее мощные котлы, а при пиковой нагрузке включаться все. Если каждый из котлов имеет двухступенчатую горелку, то настройка работы котлов может быть значительно гибче: в системе могут одновременно функционировать котлы на разных режимах работы горелок. А это напрямую отражается на экономичности системы.

Кроме того, установка нескольких котлов вместо одного решает еще несколько задач. Котлы больших мощностей, это тяжелые агрегаты, которые сначала нужно привезти и занести в помещение. Использование нескольких маленьких котлов существенно упрощает эту задачу: маленький котел легко проходит в дверные проемы и значительно легче большого. Если вдруг при эксплуатации системы один из котлов выйдет из строя (котлы чрезвычайно надежны, но вдруг такое случится), то его можно выключить из системы и спокойно заняться ремонтом, при этом система отопления останется в рабочем режиме. Оставшийся рабочий котел может и не согреет в полной мере, но и замерзнуть не даст, во всяком случае, «сливать» систему не потребуется.

Включение в систему отопления нескольких котлов можно производить по параллельной схеме и по схеме первично-вторичных колец.

При работе в параллельной схеме (рис. 63) с выключенной автоматикой одного из котлов вода обратки прогоняется по неработающему котлу, что означает преодоление ею гидравлического сопротивления в контуре котла и расход электроэнергии циркуляционным насосом. Кроме этого, обратка (охлажденный теплоноситель), прошедшая через неработающий котел, смешивается с подачей (нагретым теплоносителем) от работающего котла. Этому котлу приходится наращивать нагревание воды для того, чтобы компенсировать подмешивание обратки от неработающего котла. Чтобы не допускать смешивание холодной воды от неработающего котла с горячей водой котла работающего, нужно вручную закрывать трубопроводы вентилями или снабжать их автоматикой и сервоприводами.

Рис. 63. Схема отопления из двух полуколец с наращиванием мощности установкой второго котла

Подключение котлов по схеме первично-вторичных колец (рис. 64) не предусматривает таких видов автоматики. При выключении одного из котлов теплоноситель проходящий по первичному кольцу, попросту не замечает «потери бойца». Гидросопротивление на участке подключения котла А–Б чрезвычайно мало, поэтому теплоносителю незачем затекать в контур котла и он преспокойненько следует по первичному кольцу так, словно в отключенном котле перекрыли задвижки, которых на самом деле нет. В общем, в этой схеме происходит все точно так же, как в схеме подключения вторичных отопительных колец с единственной разницей, что в данном случае на вторичных кольцах «сидят» не потребители тепла, а генераторы. Практика показывает, что включение в систему отопления более чем четырех котлов экономически не целесообразно.

рис. 64. Принципиальная схема подключения котлов к системе отопления на первично-вторичных кольцах

Фирмой «Гидромонтаж» разработаны несколько типовых схем с использованием гидроколлекторов «ГидроЛого» для систем отопления с двумя и более котлами (рис. 65–67).

рис. 65. Схема отопления с двумя первичными кольцами с общим участком. Подходит для котельных любой мощности с резервными котлами, либо для котельных большой (свыше 80 кВт) мощности и малым числом потребителей.
рис. 66. Двухкотловая отопительная схема с двумя первичными полукольцами. Удобна для большого числа потребителей с высокими требованиями к температуре подачи. Суммарные мощности потребителей «левого» и «правого» крыла не должны сильно отличаться.

Мощности насосов котлов должны быть примерно одинаковыми.
рис. 67. Универсальная комбинированная схема отопления с любым количеством котлов и любым числом потребителей (в распределительной группе используются обычные коллекторы или гидроколлекторы «ГидроЛого», во вторичных кольцах используются горизонтальные или вертикальные гидроколлекторы («ГидроЛого»)

На рисунке 67 представлена универсальная схема для любого количества котлов (но не более четырех) и практически неограниченного числа потребителей. В ней каждый из котлов подключается к распределительной группе, состоящей из двух обычных коллекторов или коллекторов «ГидроЛого», установленных параллельно и замкнутых на бойлер горячего водоснабжения. На коллекторах каждое кольцо от котла до бойлера имеет общий участок. К распределительной группе подсоединяются маленькие гидроколлекторы типа «элемент–Микро» с миниатюрными смесительными узлами и циркуляционными насосами. Вся схема отопления от котлов до гидроколлекторов «элемент–Микро» это обычная классическая схема отопления, образующая несколько (по числу гидроколлекторов) первичных колец. К первичным кольцам подключаются вторичные кольца с потребителями тепла. Каждое из колец, находящееся на более высокой ступени, использует нижнее кольцо как собственный котел и расширительный бак, то есть забирает из него тепло и сбрасывает отработанную воду. Эта схема монтажа становится распространенным способом устройства «продвинутых» котельных и в небольших домах, и на крупных объектах с большим числом отопительных контуров, позволяющим производить тонкую качественную настройку каждого контура.

Чтобы было попонятней, в чем состоит универсальность данной схемы, давайте рассмотрим ее поподробней. Что такое обычный коллектор? По большому счету, это группа тройников, собранная в одну линию. Например, в отопительной схеме один котел, а сама схема направлена на приоритетное приготовление горячей воды. Значит, горячая вода, выйдя из котла, прямиком направляется в бойлер, отдав часть тепла на приготовление горячей воды, она возвращается в котел. Добавим в схему еще один котел, значит, на магистрали подачи и обратки нужно установить по одному тройнику и подключить к ним второй котел. А что, если этих котлов четыре? А все просто, нужно установить по три дополнительных тройника на подачу и обратку первого котла и подключить к этим тройникам три дополнительных котла либо не устанавливать в схему тройники, а заменить их коллекторами с четырьмя отводами. Вот и получилось, что все четыре котла мы подсоединяем подачей к одному коллектору, а обраткой – к другому. Сами коллекторы подключаем к бойлеру приготовления горячей воды. Получилось кольцо отопления с общим участком на коллекторах и трубах подключения бойлера. Теперь мы можем смело отключать или включать часть котлов, а система будет продолжать функционировать, в ней будет меняться только расход теплоносителя.

Однако в нашей системе отопления нужно предусмотреть не только нагревание хозяйственной воды, но еще и радиаторные системы отопления и «теплые полы». Поэтому для каждого нового контура отопления на подачу и обратку нужно установить по тройнику и тройников этих нужно столько, сколько мы задумали отопительных контуров. Зачем нам столько тройников, не лучше ли и их заменить коллекторами? Но у нас уже есть в системе два коллектора, поэтому просто нарастим их или сразу поставим коллекторы с таким количеством отводов, чтобы их хватило и на подключение котлов и на отопительные контуры. Находим коллекторы с нужным количеством отводов или собираем их из готовых частей либо применяем готовые гидроколлекторы. Для дальнейшего расширения системы, если потребуется, можем установить коллекторы с большим количеством отводов и временно заглушить их шаровыми кранами или пробками. Получилась классическая коллекторная система отопления, в которой подача заканчивается своим коллектором, обратка – своим, а от каждого коллектора пошли трубы на отдельные системы отопления. Сами коллекторы замыкаем бойлером, который в зависимости от скорости включения циркуляционного насоса может иметь жесткий или мягкий приоритет либо не иметь такового, так как он получается включенным в цепь параллельно с другими отопительными контурами.

Теперь пора вспомнить о системе отопления с первично-вторичными кольцами. Замкнем каждую пару труб, выходящих из коллекторов подачи и обратки, гидроколлектором типа «элемент–Мини» (или другими гидроколлекторами) и получим отопительные первичные кольца. Через насосно-смесительные узлы подсоединим к этим гидроколлекторам уже по первично-вторичной схеме отопительные кольца, те, что считаем нужным (радиаторные, теплых полов, конвекторные) и в необходимом нам количестве. Заметьте, что в случае отказов в запросах на тепло даже всех вторичных отопительных контуров, система продолжает работать потому, что в ней оказалось не одно первичное кольцо, а несколько – по числу гидроколлекторов. В каждом первичном кольце теплоноситель от котла (котлов) проходит через коллектор подачи, из него попадает в гидроколлектор и возвращается в коллектор обратки и в котел.

Как оказывается, сделать систему отопления хоть с одним котлом, хоть с несколькими и с любым количеством потребителей не так уж и сложно, главное подобрать необходимую мощность котла (котлов) и выбрать правильное сечение гидроколлекторов, но об этом мы уже достаточно подробно рассказали.

Рассмотрим отопительные системы,состоящие из Газового котла и Электрического котла. Для чего устанавливают такие системы? Тут вариантов несколько, либо для дублирования системы отопления, если оно из устройств выйдет по каким либо причинам из строя, то потребитель сможет использовать другое. Но в большинстве случаев установку электрического котла применяют для использование его в ночное время суток, когда тариф на электроэнергию минимальный,при условии оформленного тарифа на электроотопления и наличие 2-х тарифного счетчика электроэнергии. Экономическая выгода,при использование электрического котла в ночное время составляет 2,52 раза. Если электроотопление использовать как вспомогательную систему.

Сравниваем производительность и стоимость электрического отопления с газовым.

Если КПД электрических котлов составляет порядка 98 % , то основная масса газовых котлов имеет КПД порядка 90%, исключение составят конденсационные котлы, у которых КПД более 100%. Однако стоит принять во внимание, то что при расчете КПД большинства газовых котлов ((особенно импортных производства Германия, Италия и другие) в расчет брали теплотворность газа порядка 8250 ккал за 1 куб. газа. Однако в сложившейся ситуации газ для поставляется по смешанной системе. Минимальная калорийность газа смешанного не должна быть ниже 7600 ккал. Как показывает практика многие потребители газа в отопительный период заявляют,что поставляемый им газ значительно ниже 7600 ккал. Следовательно,что при низко калорийном газе КПД фирменных газовых котлов будет заявленной производителем.

В расчетах будем использовать калорийность газа как 7600 ккал, так как это минимально допустимая калорийность согласно существующему законодательству. Если сравнить теплотворность газа и электричества при кпд равном 100 % то получим

7600 ккал= 8,838 кВт.=1 куб газа.

На практике 100% можно будет получить только на конденсационных котлах, все остальные будут работать по факту 82% и менее. То есть при использовании низкокалорийного газа для выработки 7600ккал тепла придется затратить не 1 куб газа, а 1,18 куб газа.

Если электро отопление использовать как вспомогательную систему.

7600 ккал	Топливо	КПД %	Расход	Стоимость	Итог	Выгода
	Газ	82	1,18 куб	6,879	8,11	2,52 раза
	Электро	98	9,014 кВт	0,357*	3,217	2,52 раза

*В расчете использовали тариф 0,357 грн за 1 кВт при условии что оформлен тариф на электроотопление, и оснавная нагрузка на котел приходится с 23,00 до 7,00, те электро отопление выступает как дополнительная система.

На что нужно обратить внимание при установке электрического котла, при его установке в существующую систему отопления,где основным источником отопления был газовый котел.

Рис.1 Схема последовательного подключения электрокотла Т с газовым котлом без встроенной группы безопасности и расширительного бака.

КЕ1 – электрокотел, КГ1 – газовый котел без встроенной группы безопасности и расширительного бака, БР1 – расширительный бак, РО – радиаторы отопления, В – запорная арматура, ВР – регулирующая арматура, КЗ1 – сбросной клапан, ПВ – автоматический развоздушиватель, М1 – манометр,Ф1-фильтр.

В большинстве случаев каждая отопительная система отличается индивидуальностью. Очень часто у потребителя установлен газовый котел как единый модуль, т.е. циркуляционный насос и расширительный бак, уже смонтированы в котле. Многие монтажники очень часто предлагают сэкономить Ваши деньги и предлагают установить электрический котел последовательно, т.е. оба котла работают в общем протоке. В смысл экономии заключается в том, что Вам предложат приобрести дешевый котел в котором нет ни расширительного бака, ни циркуляционного насоса. Такой электрический котел действительно будет дешевле полноценно укомплектованного. Многие не особо задумываясь соглашаются на такое предложение. Однако это сомнительный метод экономии, так как большинство функций при такой схеме несет газовый котел, и при аварийной остановке газового котла, например выход из строя циркуляционного насоса,или расширительного бака и тд. и тп. Вся система остановится.

С одной стороны у Вас есть два источника для нагрева, а с другой стороны Вы сильно зависите от работоспособности газового котла. Вывод — последовательное подключении,электрического котла, далеко не всегда обеспечит Вам полный комфорт.

Второй метод установки электрического котла в отопительную систему с газовым котлом, это параллельная установка.

Такой способ установки считается наиболее правильным, так как Вы получаете два независимых друг от друга источника отопления и в случае выхода из строя одного Вы сможете использовать полноценно другой. При немного больших начальных вложениях Вы получите максимально надежную и комфортную систему отопления.

Любая котельная это сердце системы и . В данной статье я расскажу, как собрать котельную так чтобы она, по крайней мере, имела хорошо работающую систему отопления и водоснабжения. С помощью указанных алгоритмов, можно максимально усилить эффект системы .

Видео:

Я научу Вас делать расчет и собирать такую систему отопления.

В этой статье вы узнаете:

Кто планирует подводить природный газ в котельное помещение, тому необходимо ознакомиться с требованиями для котельных с газовыми котлами.

Любой проект отопления, где планируется отопление дома, начинается с расчета тепловых потерь данного дома. О том, как посчитать дома разработаны СНиПы, Госты и различная литература для расчета тепловых потерь. Одним из СНиПов является СНиП II-3-79 «Строительная теплотехника».

Хочу немного рассказать по поводу тепловых расчетов. На самом деле расчет тепла осуществляется не какими-то приборами, как некоторые могут предположить. Любые инженеры на стадии проектирования пользуются чистой или теоретической наукой, которая позволяет за счет только известных материалов из которых сделан дом, произвести расчет теряемого тепла. Многие инженеры, чтобы ускорить используют специальные программы, одним из которых пользуюсь сам лично.

Программа называется: “Комплекс Valtec”

Данная программа абсолютно бесплатна и скачивается в интернете. Чтобы найти эту программу просто воспользуйтесь поиском в Яндекс и введите поисковую строчку: “Программа Комплекс Valtec”. Если Вы не найдете в инете эту программу, то обратитесь ко мне и я подскажу Вам прямой адрес. Просто напишите в комментарии на этой странице и я отвечу там же.

Решение.

Для решения используется универсальная формула:

W – энергия, (Вт)

С – теплоемкость воды, С=1163 Вт/(м 3 °С)

Q – расход, (м 3)

t1 – Температура холодной воды

t2 – Температура горячей воды

Просто вставляем наши значения, не забывайте учитывать единицы измерения.

Ответ: На каждого человека необходимо 322 Вт/час.

Такой фильтр фильтрует крупную крошку, для того, чтобы исключить засор в котла. Котел при таком фильтре прослужит гораздо дольше, чем без него.

Также на обратную линию устанавливают . Но часто ставят его на подающую линию.

Первая причина, почему ставим обратный клапан на обратную линию системы отопления.

Обратный клапан служит для того, чтобы исключить обратное движение теплоносителя в случаях, если установлены параллельно два котла. Но это не означает, что его не нужно ставить на линию обратки когда установлен один котел.

По второй причине обратный клапан ставиться на подающую линию , для того, чтобы исключить обратное движения теплоносителя с целью исключить попадания мусора с системы отопления через подающую линию.

Как подключить два котла

Максимальный уровень подключения двух котлов с вентилями

Преимущества работы двух котлов в паре

При выходе одно котла из строя система отопления будет продолжать работать.

Не нужно покупать один мощный котел, можно купить два слабеньких котла.

Два слабеньких котла работающих вместе выдают гораздо больше нагретого теплоносителя, так как некоторые мощные котлы имеют малый диаметр прохода. Из-за малого проходного диаметра расход теплоносителя через котел, мягко говоря, остается недостаточным для большого дома. Хотя существуют схемы, которые позволяют увеличить расход. Об этом поговорим ниже.

Недостатки двух работающих котлов в паре

Стоимость двух слабеньких котлов, гораздо выше, чем одного мощного котла.

Будут не оправдано работать два насоса. Хотя два насоса могут работать вполне в экономичном режиме, чем один настроенный на большие обороты.

Что касается подбора диаметра трубы

Насколько я знаю, существуют три способа, как определить :

Обывательский способ – это подбор диаметра за счет определения скорости движения воды в трубопроводе. То есть подбирается диаметр, таким образом, чтобы скорость движения воды не превышала 1 метр в секунду для отопления. А для водоснабжения можно и побольше. Короче где-то повидали и скопировали, повторили диаметр. Также находят всякие рекомендации специалистов. Учитывается кокой-то средний показатель. Короче обывательский метод самый не экономический и в нем допускаются самые злостные ошибки и нарушения.

Практико-наработанный – это способ, при котором уже известны схемы и разработаны специальные таблицы, в которых уже имеются все диаметры и указаны дополнительные параметры по расходу и скорости движения воды. Такой способ подходит обычно для чайников, которые не разбираются в расчетах.

Научный способ самый идеальный расчет

Этот способ является универсальным и дает возможность определять диаметр для любой задачи.

Я много смотрел обучающих видео, и пытался найти расчеты по определению диаметров трубопровода. Но в инете толкового объяснения не находил. Поэтому уже более 1 года в инете существует моя статья по определению диаметра трубопровода:

А кто-то вообще пользуется специальными программами, по расчетам гидравлики. Мало того я даже находил неправильные и неквалифицированные расчеты по гидравлике. Которые до сих пор гуляют в интернете и многие продолжают использовать не разумный метод . В особенности не правильно считают гидравлику систем отопления.

Для точного определения диаметра нужно понять следующее:

А теперь внимание!

Насос толкает жидкость по трубе, а труба со всеми поворотами дает сопротивление движению.

Сила насоса и сила сопротивления измеряется только одной единицей измерения – это метры. (метры водяного столба).

Чтобы протолкнуть жидкость в трубе насос должен справиться с силой сопротивления.

Я разработал статью, где подробно описывается :

Любой насос обладает двумя параметрами: Силой напора и расходом. Поэтому все насосы обладают напорно-расходными графиками, на которых по кривой показано как меняется расход в зависимости от сопротивления движения жидкости в трубе.

Для подбора насоса необходимо знать сопротивление, создаваемое в трубе при определенном расходе. Необходимо знать сначала, сколько потребуется перекачивать жидкости в единицу времени (расход). При указанном расходе найти сопротивление в трубопроводе. Далее напорно-расходная характеристика насоса покажет, подходит Вам такой насос или нет.

Для того, чтобы находить сопротивления в трубопроводе разработаны следующие статьи:

На стадии проектирования можно найти расход всей системы , достаточно знать тепловые потери определенного здания. В этой статье описан алгоритм расчета расхода теплоносителя при определенных теплопотерях:

Рассмотрим простенькую задачу

Имеется один котел и двухтрубная тупиковая . Смотри изображение.

Обратите внимание на тройники, они обозначены цифрами… При пояснении буду указывать так: Тройник1, тройник2, тройник3 и т.д. Также обратите внимание, что обозначены расходы и сопротивления в каждых ветках.

Дано:

Найти:

Диаметры трубопроводов каждой ветки
Подобрать напор и расход насоса.

Решение.

Находим общий расход системы отопления.

Примем, что температура подающей линии 60 градусов, а обратной линии 50 градусов.

тогда, согласно формуле

1,163 – теплоемкость воды, Вт/(литр °С)

W – мощность, Вт.

где Т 3 =Т 1 -Т 2 – разница температур между подающим и обратным трубопроводом.

Разница температур задается от 5 до 20 градусов. Чем меньше разница, тем больше расход и соответственно для этого увеличивается диаметр . Если разница температур больше, то расход уменьшается, и диаметр трубы может быть меньше. То есть если вы зададите разницу температур равной 20 градусам, то расход будет меньше.

Находим диаметр трубопровода.

Для наглядности необходимо схему привести в блочный вид

Поскольку, сопротивление в тройниках очень мало, его не стоит брать в расчет при расчете сопротивления в системе . Так как сопротивление протяженности трубы будет многократно превышать сопротивление в тройниках. Ну, если Вы педант и хотите посчитать сопротивление в тройнике, то рекомендую в случаях, если расход больше идет на поворот в 90 градусов, то используйте угла. Если меньше, то можно закрыть на это глаза. Если движение теплоносителя по прямой, то сопротивление очень мало.

Сопротивление1 = ветка 1 от тройника2 до тройника7
Сопротивление2 = ветка радиатора2 от тройника3 до тройника8
Сопротивление3 = ветка радиатора3 от тройника3 до тройника8
Сопротивление4 = ветка 4 от тройника4 до тройника9
Сопротивление5 = ветка радиатора5 от тройника5 до тройника10
Сопротивление6 = ветка радиатора6 от тройника5 до тройника10
Сопротивление7 = путь от тройника1 до тройника2
Сопротивление8 = путь трубы от тройника6 до тройника7
Сопротивление9 = путь трубы от тройника1 до тройника4
Сопротивление10 = путь от тройника6 до тройника9
Сопротивление11 = путь трубы от тройника2 до тройника3
Сопротивление12= путь трубы от тройника8 до тройника7
Сопротивление13 = путь от тройника4 до тройника5
Сопротивление14= путь трубы от тройника10 до тройника9
Сопротивление главной ветки = от трайника1 до трайника6 по линии котла

На каждое сопротивление необходимо подобрать диаметр. В каждом участке сопротивления свой расход. На каждое сопротивление необходимо установить заявленный расход в зависимости от тепловых потерь.

Находим расходы на каждом сопротивлении.

Чтобы найти расход в сопротивление1 необходимо найти расход в радиаторе1.

Расчет подбора диаметра производится циклично:

Дальнейшие расчеты по этой задаче уложены в другую статью:

Ответ: Оптимальный минимальный расход равен: 20л/м. При расходе в 20 л/м сопротивление системы отопление составляет: 1м.

Конечно, еще необходимо учитывать сопротивление котла, которое можно принять примерно 0,5 м. В зависимости от диаметров прохода самого котла. Вообще если быть точнее, то необходимо в самом котле по трубкам рассчитать . Как это сделать описано тут:

Как обвязать систему водяного отопления очень большого дома

Существует универсальная схема для систем водяного отопления, которая позволяет сделать систему более совершенной, функциональной и очень производительной.

Выше я уже объяснял, для чего нужны такие элементы:

Гидрострелка – это на самом деле гидравлический разделитель, подробное объяснения и расчет гидрострелок объясняется тут:

Но я немного повторюсь и поясню еще кое-какие детали. Рассмотрим схему с гидравлическим разделителем и коллектором вместе.

V1 и V2 не должны превышать скорость 1 м/с при увеличении скорости наступают не оправданные сопротивления на входе и выходе патрубков.

V3 не должен превышать скорость 0,5м/с при увеличение скорости наступает влияние сопротивления от одного контура к другому.

F – Расстояние между патрубками не регламентируется и принимается минимально возможным для того, чтобы комфортно присоединить различные элементы (100-500мм)

R- Вертикальное расстояние также не регламентируется и принимается минимально 100мм. Максимальным до 3метров. Но правильнее будет расстояние(R) диаметров четырех патрубков(D2).

Основная цель гидрострелки – это получение независимого расхода, который не будет влиять на расход котла.

Основная цель коллектора разделить один поток на множество потоков так, чтобы потоки друг на друга не влияли. То есть, чтобы изменение одного из потоков коллектора не влияло на другие потоки. То есть в коллекторе возникает очень медленное движение теплоносителя. Медленная скорость в коллекторе меньше влияет на потоки, выходящие из него.

Разбираем входной диаметр от котла D1

Одним из расчетов диаметра является вот такая формула:

Нужно стремиться к минимальной скорости движения теплоносителя. Чем быстрее движется теплоноситель, тем выше сопротивление движению. Чем больше сопротивление, тем медленнее движется теплоноситель и слабее греет система .

Задача.

А давайте еще попробуем увеличить диаметр до 32мм.

Тогда график будет таков.

Максимальный расход 29 л/м. Разница от первоначального на 4л/м.

Решать Вам стоит ли овчинка выделки… Дальнейшее увеличение приведет к бессмысленной трате денег на большого диаметра.

Далее я принимаю в расчет, что с каждого котла будет расход 29 л/м. расход от двух котлов будет равен 58л/м. Теперь я хочу посчитать какой диаметр выбрать для трубы объединяющий два котла и входящий в гидрострелку.

Находим диаметр после тройника

Дано:

При расходе 58 л/м сопротивление составило: 0,85 м, в основном сопротивление создает около 0,7м. Чтобы уменьшить сопротивление фильтра грязевика, достаточно увеличить его диаметр или резьбу на нем. Чем больше проходимость фильтра грязевика, тем меньше сопротивления в нем.

Поэтому принимаем решение: Не увеличивать диаметр, а увеличить фильтр грязевик, с резьбой до 1,5 дюйма.

С этим эффектом мы значительно увеличим общий тепловой расход от котла в гидрострелку.

Также этим эффектом увеличения расхода через котел мы увеличиваем КПД котлов.

Также, если мы хотим снизить сопротивление обратного клапана, то резьбу на нем следует увеличить. Поэтому принимаем с резьбой на 1,25 дюйма.

Шаровые краны следует подобрать таким образом, чтобы внутренний проход не заужался и не увеличивался, а точно повторял проход самой . Выбирайте проход в сторону увеличения диаметра.

Подробнее о гидрострелках:

По условию задачи:

Расход теплых полов: 3439 л/ч при температурном напоре 10 градусов.

400м 2 х 100Вт/м 2 = 40000 Вт

Что касается радиаторного отопления, принципа работы различных схем. Я пока не приготовил статьи на эту тему, так как большинство знают, как это делать, хотя бы приблизительно. Но в планах есть затронуть эту тему, и прописать строгие законы и расчеты по разработке схем в пространстве.

Что касается теплых водяных полов

На схеме видно, что теплые водяные полы подключены через . Схема через трехходовой клапан образует .

Смесительный узел – это специальная цепь трубопроводов, которая образует смешивание двух разных потоков. В данном случае для идет смешивание двух потоков: Нагретого теплоносителя из коллектора и остывшего возвращенного из теплых полов. Такое смешение, во-первых, дает пониженную температуру, а во-вторых, добавляет расход в теплые полы. Дополнительный расход ускоряет течение теплоносителя по трубам.

Также я приготовил специальный видеоролик о том, как работают трехходовый клапан на основе сервопривода:

Самым идеальным способом от избавления воздуха в автоматическом режиме служит элемент: Автоматический воздухоотводчик. Но для эффективного его использования его нужно установить на самый высокий подающий трубопровод систем отопления. Кроме того нужно создать область пространства, в котором будет отделяться воздух.

Смотри схему:

То есть выходящий теплоноситель из котла должен первым делом устремляться вверх на систему отделения воздуха. Система отделения воздуха состоит из бака толщиной больше диаметра в 6-10 раз входящего в него патрубка. Сам бак воздухоотделителя должен находиться в самой наивысшей точке . Вверху бака должен быть .

Входящий патрубок должен находиться вверху, а уходящий из него внизу.

Когда теплоноситель имеет низкое давление, то и газы в нем начинают выделяться. Также самый горячий теплоноситель имеет более интенсивное газовыделение.

То есть, загоняя теплоноситель в самый верх, мы уменьшаем ему давление и тем самым воздух начинает выделяться более интенсивно. Так как теплоноситель, сразу идущий в бак воздухоотделителя имеет самую высокую температуру и соответственно газовыделение будет интенсивным.

Поэтому для идеального воздуховыделения в системе отопления необходимо выполнить два условия: Это высокая температура и низкое давление. А низкое давление находиться в самой высокой точке.

Для примера можно попробовать установить насос после бака воздухоотделителя, тем самым уменьшив давление в баке.

И почему такой метод выделения воздуха не используется повсеместно?

Такой метод выделения воздуха давно известен!!! К тому же на порядок снимает хлопоты по выделению воздуха.

Как подключить твердотопливный котел

Как известно твердотопливные котлы подвержены риску перегрева из-за сбоя механизмов перекрывания воздуха. Для безопасного использования твердотопливных котлов для систем отопления от высоких температур используют два основных элемента.

Как работает емкостный гидравлический разделитель описано тут:

Чем опасны высокие температуры для систем отопления?

Если у вас имеются пластиковые трубы типа полипропилена, металлопластика и , то вам противопоказаны прямые подключения таких труб к твердотопливному котлу.

Твердотопливный котел подключается только стальными и медными трубами, которые способны выдерживать температуры свыше 100 градусов.

Трубами, выдерживающими высокие температуры собирается с ограничением по температуре.

Трехходовые клапаны в основном используются с большим проходным сечением и сервоприводами. с механическим передвижением клапанов имеют сильно зауженое проходное сечение, поэтому ознакомьтесь с графиками расходов данных трехходовых клапанов.

Трехходовой клапан в контуре котла служит для того, чтобы не пустить низкую температуру с . Такой трехходовой должен пропустить теплоноситель в котел не меньше 50 градусов.

То есть если в системе отопления ниже 30 градусов, то начинает открывать контур котла внутри самого котла. То есть выходящий теплоноситель из котла сразу заходит в котел на обратную линию. Если температура котла выше 50 градусов, начинается в пуск холодного теплоносителя из (с бака). Это нужно для того, чтобы не вызвать сильную перегрузку по температуре в контуре котла так как большой температурный напор вызывает конденсат на стенках теплообменника, а также уменьшает благоприятный отжиг дров. В таком режиме котел прослужит больше. Также розжиг котла будет быстрым и эффективным чем, если бы в котел поступал постоянно ледяной теплоноситель.

Температура твердотопливного котла должна быть не ниже 50 градусов. В противном случае нужно уменьшать температуру трехходового клапана не 50, а ниже градусов до 30.

При низком температурном отоплении в 50 градусов нужно учесть понижение температур трехходовых клапанов. Если на котле выставить 50 градусов, то на трехходовом клапане контура котла выставить 20-30 градусов, а на выходе градусов 50. Также учтите, чем выше температурный напор в котле, тем выше КПД котла. То есть в котле должен поступать более остывший теплоноситель. Также чем больше расход через котел, тем выше КПД котла. Об этом свидетельствует теплотехника.

Расход через котел должен быть максимально возможным для эффективного теплообмена (КПД выше.).

Трехходовой клапан на выходе к потребителю тепла нужен для того, чтобы стабилизировать температуру потребителю и не допустить попадания высокой температуры.

На открытой вкладке ресурса мы попбробуем найти и определить для нужной квартиры нужные узлы системы. Монтаж обогрева включает котел, коллекторы, бак для расширения, развоздушки, батареи терморегуляторы, крепежи, увеличивающие давление насосы, систему соединения, трубы. Система отопления дачи насчитывает определенные устройства. Все элементы монтажа очень важны. Поэтому выбор каждого элемента монтажа важно делать технически грамотно.

Обвязка котельной с двумя котлами

Ответ

В качестве отопительного аппарата можно использовать навесной или напольный двухконтурный или одноконтурный газовый котел или электрокотел.

В качестве теплоносителя используется вода.

В спецификациях к схемам учтено только основное оборудование и материалы. Длина подводящих трубопроводов, количество, типы и марки соединителей, расстановка подвижных и неподвижных опор определяются на стадии привязки схемы к конкретным условиям строительства.

Малообъемные системы не делаются атмосферно открытыми и самотечными, поэтому они могут работать только с принудительной циркуляцией, т. е. с установкой циркуляционного насоса . Для безаварийного работы насоса перед ним, по схеме циркуляции, устанавливается сетчатый фильтр. Для компенсации расширения теплоносителя на систему устанавливается мембранный расширительный бак, объемом равным 10% от общего объема всей жидкости в системе .

В случае, если не требует приготовление горячей воды, схема собирается без установки бойлера (см. схему № 2).

Система теплых полов собирается с обязательным регулированием температуры теплоносителя (термосмесители или трехходовые краны), температура которого не должна превышать 55*С (санитарные нормы для жилых помещений).

На выходе из котла обязательно устанавливается группа безопасности, предусматривающая защиту котла от гидроударов, превышения давления, имеющая автоматический воздушный клапан, термометр и манометр. Гидравлический разделитель дублируется группой безопасности. Подпитка системы отопления к самотечной атмосферно открытой отопительной системе (см. схему № 5) обязательным условием является – соблюдения диаметров трубопроводов заложенных производителями котла. Трубопроводы в самотечной системе делаются с уклонами для создания циркуляции теплоносителя по системе отопления.

2 котла в одной системе отопления. Как объединить в одну систему газовый и твердотопливный котлы. Двухтопливные отопительные котлы

Обвязка котельной с двумя котлами

Ответ

В качестве теплоносителя используется вода.

Малообъемные системы не делаются атмосферно открытыми и самотечными, поэтому они могут работать только с принудительной циркуляцией, т.е. с установкой циркуляционного насоса . Для безаварийного работы насоса перед ним, по схеме циркуляции, устанавливается сетчатый фильтр. Для компенсации расширения теплоносителя на систему устанавливается мембранный расширительный бак, объемом равным 10% от общего объема всей жидкости в системе .

В случае, если не требует приготовление горячей воды, схема собирается без установки бойлера (см. схему № 2).

В современной Украине и Харькове газовое отопление по-прежнему остается самым популярным видом обогрева домов и квартир, но, в силу постоянного повышения цен на газ, много людей задумывается о переводе отопления на твердое топливо (дрова, уголь и пр.). Если Вы хотите отопить дом дешевле, сохранив при этом удобство и комфорт? Тогда следует задуматься о комбинированной системе отопления дома – ГАЗ + Твердое Топливо. Задача — объединить в одной системе твердотопливный котел с газовым.

Поскольку обслуживание оборудования, работающего на твердом топливе, дело достаточно хлопотное и трудоемкое, многие, помимо него, устанавливают также оборудование, использующее иные виды топлива, например, газ или электричество. Очень важно подсоединить оба источника тепла к системе таким образом, чтобы они работали, не мешая друг другу, а система в целом функционировала безопасно и эффективно.

Два котла — одна система центрального отопления

Такая ситуация возникает в случае, если к системе с газовым, жидкотопливным или электрическим котлом хотят подсоединить более дешевый в эксплуатации твердотопливный котел.
При объединении разных котлов возникает нестыковка, связанная с тем, что твердотопливный котел должен работать в открытой системе. В то же время для газового котла, а также труб, вентилей и радиаторов контакт с воздухом через открытый расширительный бак означает более высокую угрозу коррозии, а, следовательно, более низкую эффективность и надежность всей системы.
Монтаж твердотопливных котлов в системах закрытого типа запрещен из соображений безопасной эксплуатации. Ведь если по какой-либо причине температура воды в системе с твердотопливным котлом повысится до 110°С, сложно немедленно прекратить нагрев воды. Даже после перекрытия притока воздуха, необходимого для горения, котел по-прежнему будет нагревать ее — ведь на колосниковой решетке остался жар, который содержит значительное количество тепловой энергии. Рост цен на газ вызвал увеличение интереса к современным котлам, работающих на угле или древесине. В связи с этим были разработаны решения, которые делают возможной их работу в системах закрытого типа.
Внимание! Современные газовые котлы — это сложные устройства, оснащенные электронными платами и другими элементами, чувствительными к загрязнениям. Нежелательно данный котел устанавливать в одном помещении с твердотопливным котлом.

Способ подсоединения котлов с кранами на подаче и обратке.

Наибольшую опасность, в данном варианте, создает монтаж на участке отсекающего крана. Если пользователь после эксплуатации газового котла решит включить твердотопливный котел, но забудет открыть отсекающий кран, произойдет авария. Вода, которая интенсивно нагревается в твердотопливном котле, увеличится в объеме, а поскольку закрытые краны сделают невозможным ее выход наружу в расширительный бак, произойдет разрушение (разрыв) теплообменника или трубы.

Способ подсоединения котлов с краном только на обратной трубе.

Чтобы не создавать угрозы, описанной выше, можно соединить газовый и твердотопливный котлы иначе — отказаться от отсекающего крана на трубе, соединяющей котел с расширительным баком. Закрытие отсекающего крана на обратной трубе предотвратит циркуляцию воды через котел, который не используется, а отсутствие крана на подающей трубе сделает возможным вытекание избытка воды из котла, когда он будет введен в действие. Однако такое решение делает невозможным демонтаж одного из котлов, например, для проведения ремонтных работ или его замены, без прерывания работы всей системы.

Лучше всего соединить котлы так, как показано на схеме. Лучший вариант — это дополнительно установленный закрытый диафрагменный расширительный бак, который нужно приобрести отдельно (современные навесные газовые котлы уже оснащены подобным баком).

Способ подсоединения котлов с промежуточным теплообменником.

Действующие в Украине правила допускают использование промежуточного теплообменника для объединения двух котлов в одну систему. В этом случае вода, циркулирующая в обогревающем контуре системы отопления, отделена от воды, нагреваемой твердотопливным котлом, работающем в открытом контуре (оснащенным открытым расширительным баком). Вода, нагретая в твердотопливном котле, протекая через пластинчатый теплообменник, отдает свое тепло воде, циркулирующей в закрытом обогревающем контуре системы отопления, и возвращается обратно в котел.

Защита контура котла

В отопительном контуре твердотопливного котла обязательно должен быть установлен открытый расширительный бак. Его объем зависит, прежде всего, от количества теплоносителя в системе, а также мощности котла и, как правило, составляет не менее нескольких десятков литров. Открытый расширительный бак должен находиться выше самой высокой точки системы отопления. Использование дополнительного теплообменника, описанное выше, позволит установить открытый расширительный бак в систему твердотопливного котла непосредственно над котлом или перекрытием котельной. Нет необходимости устанавливать его на верхнем этаже дома.
Обратите внимание, что если расширительный бак установлен в неотапливаемом помещении, его обязательно нужно защитить слоем теплоизоляции, чтобы находящаяся в нем вода не замерзала.

Защита радиаторной системы

Система, питающая радиаторы, оснащена закрытым расширительным баком. Он в состоянии принять только относительно небольшое увеличение объема теплоносителя. Если же в результате неконтролируемого роста температуры это приращение будет очень большим, бак наполнится полностью, а последующее увеличение объема приведет к возрастанию давления в системе. Поэтому, помимо расширительного бака, в системе необходимо установить также предохранительный клапан или группу безопасности, которые сработают в момент, когда давление в системе превысит безопасное значение.

Совместная работа котлов

Со стороны системы центрального отопления к контуру может быть подключен газовый или электрический котел. Если в твердотопливный котел не будет вовремя загружено топливо, температура воды в системе понизится. В этом случае датчик температуры выдаст сигнал, который запустит второй котел — газовый или электрический. То есть пользователю не нужно все время помнить о необходимости переключения систем и подкладывать топливо в котел, что очень комфортно. Он может надолго уехать из дома и не переживать, что за это время вода в системе может остыть и замерзнуть, если некому подбросить топливо в котел.

Если Вы хотите установить комбинированную систему отопления своего дома (газ + электричество, газ + твердое топливо, электричество + твердое топливо или другой вариант) обратитесь в компанию ТЕПЛОТА КОМ УА . Специалисты интернет-магазина смогут дать расширенную консультацию по этому вопросу, сделать монтажный проект, скомплектовать набор оборудования, провести и осуществить монтаж, если это необходимо. Услуга монтажа доступна пока только для жителей Харькова.

В целях экономии часто применяется подключение двух котлов в одну отопительную систему. Приобретая несколько тепловых устройств, следует заранее знать, какие существуют способы их соединения между собой.

Поскольку дровяной котел функционирует в открытой системе, то совместить его с газовым отопительным прибором, который имеет закрытую систему нелегко. С обвязкой открытого типа вода нагревается до температуры сто градусов и выше при наибольшем показателе высокого давления. Чтобы обезопасить перегрев жидкости ставится расширительный бак.

Через бачки открытого типа выводится часть горячей воды, что помогает понизить давление в системе. Но использование таких спусковых емкостей иногда стает причиной поступления кислородных частиц в теплоноситель.

Существует два способа соединения двух котлов в одну систему:

параллельное подключение газового и твердотопливного котла совместно с приборами безопасности;
последовательное соединение двух котлов разного типа с применением теплоаккумулятора.

При параллельной отопительной системе в больших зданиях каждый котел греет свою половину дома. Последовательное объединение газового и дровяного агрегата образуют два отдельных контура, которые совмещены с теплоаккумулятором.

Применение теплоаккумулятора

Система отопления с двумя котлами имеет такую структуру:

теплоаккумулятор и газовый котел совмещаются с отопительными приборами в закрытый контур;
от дровяного отопительного прибора к теплоаккумулятору поступают энергетические потоки, которые передаются в закрытую систему.

При помощи теплоаккумулятора можно проводить функционирование системы одновременно от двух котлов или только от газового и дровяного теплового агрегата.

Параллельная закрытая схема

Для совмещения систем дровяного и газового котла используются такие устройства:

клапан предохранительный;
бачок мембранный;
манометр;
клапан для воздухоотвода.

Первым делом на патрубки двух котлов монтируются отсекающие краны. Клапан предохранительный, устройство для отвода воздуха, а также манометр устанавливается возле дровяного агрегата.

На разветвлении от твердотопливного котла для функционирования оборота малого круга ставится переключатель. Закрепляют его на расстоянии одного метра от дровяного отопительного прибора. К перемычке добавляется обратный клапан, перекрывающий доступ воды в часть контура откаченного агрегата на твердом топливе.

Подачу с обраткой подключают к радиаторам. Обратный поток теплоносителя разделяется двумя трубами. Одна присоединяется через трехходовой кран к перемычке. Перед разветвлением этих труб монтируется бак и насос.

В параллельной отопительной системе можно задействовать теплоаккумулятор. Схема установки прибора при таком подключении заключается в подсоединении к нему обратных и подающих магистралей, труб подачи и обратки к системе отопления. Для совместного или отдельного функционирования котлов на всех системных узлах ставятся краны, перекрывающие течение теплоносителя.

Совместить два отопительных прибора можно с помощью ручного и автоматического контроля.

Подключение с ручным управлением

Включение и выключение котлов проводится ручным способом за счет двух кранов на теплоносителе. Обвязка осуществляется при помощи запорной арматуры.

В оба котла устанавливаются расширительные баки, которые используются одновременно. Специалисты рекомендуют полностью не отсекать котлы от системы, а просто одновременно подключить их к расширительной емкости, перекрывая по движению воды.

Подключение с автоматическим управлением

Для автоматической регулировки двух котлов устанавливается обратный клапан. Он защищает отключений отопительный агрегат от вредоносных потоков. В остальном способ оборота теплоносителя в системе ничем не отличается от ручного управления.

В автоматической системе все главные линии не должны быть перекрыты. Насос рабочего котла прогоняет теплоноситель через нерабочий агрегат. Вода движется по малому кругу от места подсоединения котлов к отопительной системе через неработающий котел.

Чтобы не расходовать большую часть теплоносителя для неиспользуемого котла устанавливаются обратные клапаны. Их работа должна быть направленна друг на друга, чтобы вода от двух тепловых оборудований была направленна к отопительной системе. Клапаны можно поставить на обратной подаче. Также при автоматическом управлении необходим термостат для регулировки насоса.

Автоматическое и ручное управление используется при сочетании разных типов отопительных приборов:

газовый и твердотопливный;
электрический и дровяной;
газовый и электрический.

Также можно подключить два газовых или электрических котлов в одну систему отопления. Установка более двух связанных тепловых агрегатов приводит к снижению эффективности системы. Поэтому больше чем три котла не соединяют.

Преимущества системы с двумя котлами

Основным положительным моментом установки двух котлов в одной системе отопления является беспрерывная поддержка тепла в помещении. Газовый котел удобен тем, что его не нужно постоянно обслуживать. Но на случай его аварийного отключения или в целях экономии дровяной котел станет незаменимым отопительным дополнением.

Система отопления из двух котлов позволяет значительно повысить уровень комфорта. К достоинствам двойного теплового устройства принадлежат:

выбор основного типа топлива;
возможность контроля над всей системой отопления;
повышение эксплуатационного времени оборудования.

Подключение в одну отопительную систему двух котлов – это наилучшее решение для обогрева зданий любого размера. Такое решение позволит беспрерывно сохранять тепло в доме на долгие годы.

Нужно “всего-навсего” добавить гидрострелку . После чего можно соединить в одной системе любое число котлов (тоже любых) с любым числом контуров с любыми потребителями.

Впрочем, я оговорился: кроме гидрострелки добавлены ещё два насоса – по одному на каждый котёл.

Как работает схема с гидрострелкой и двумя котлами?

Котловые насосы подают теплоноситель из гидрострелки в котлы, где он нагревается и снова поступает в гидрострелку. Из гидрострелки теплоноситель разбирается насосами контуров – каждый берёт столько, скольку ему нужно, без препятствий. Если расходы через котлы и через контуры будут отличаться, то часть теплоносителя будет просто опускаться или подниматься внутри гидрострелки, добавляясь туда, где его недостаток. И вся система будет работать стабильно.

Подключение двух котлов: детальная схема

И, как всегда, привожу детальную схему такого подключения:

Напоминалка. Говорил об этом несколько раз, но повторюсь: циркуляционные насосы и обратные клапаны, которые для каждого контура потребителей, можно монтировать не только, как на схеме, после подающего коллектора. Но и перед обратным коллектором – все три, либо часть так, часть так, главное – соблюдать направление потока.

На схеме выше насосный коллектор собирается из отдельно купленных деталей. И гидрострелка, соответственно, тоже отдельно. Но можно упростить и ускорить сборку системы отопления, применив агрегат, совмещающий в себе коллектор с гидрострелкой.

Видео:

Я научу Вас делать расчет и собирать такую систему отопления.

В этой статье вы узнаете:

Программа называется: “Комплекс Valtec”

Решение.

Для решения используется универсальная формула:

W – энергия, (Вт)

С – теплоемкость воды, С=1163 Вт/(м 3 °С)

Q – расход, (м 3)

t1 – Температура холодной воды

t2 – Температура горячей воды

Просто вставляем наши значения, не забывайте учитывать единицы измерения.

Ответ: На каждого человека необходимо 322 Вт/час.

Также на обратную линию устанавливают . Но часто ставят его на подающую линию.

Первая причина, почему ставим обратный клапан на обратную линию системы отопления.

Как подключить два котла

Максимальный уровень подключения двух котлов с вентилями

Преимущества работы двух котлов в паре

При выходе одно котла из строя система отопления будет продолжать работать.

Не нужно покупать один мощный котел, можно купить два слабеньких котла.

Недостатки двух работающих котлов в паре

Стоимость двух слабеньких котлов, гораздо выше, чем одного мощного котла.

Что касается подбора диаметра трубы

Насколько я знаю, существуют три способа, как определить :

Научный способ самый идеальный расчет

Этот способ является универсальным и дает возможность определять диаметр для любой задачи.

Для точного определения диаметра нужно понять следующее:

А теперь внимание!

Насос толкает жидкость по трубе, а труба со всеми поворотами дает сопротивление движению.

Чтобы протолкнуть жидкость в трубе насос должен справиться с силой сопротивления.

Я разработал статью, где подробно описывается :

Для того, чтобы находить сопротивления в трубопроводе разработаны следующие статьи:

Рассмотрим простенькую задачу

Имеется один котел и двухтрубная тупиковая . Смотри изображение.

Дано:

Найти:

Диаметры трубопроводов каждой ветки
Подобрать напор и расход насоса.

Решение.

Находим общий расход системы отопления.

Примем, что температура подающей линии 60 градусов, а обратной линии 50 градусов.

тогда, согласно формуле

1,163 – теплоемкость воды, Вт/(литр °С)

W – мощность, Вт.

где Т 3 =Т 1 -Т 2 – разница температур между подающим и обратным трубопроводом.

Находим диаметр трубопровода.

Для наглядности необходимо схему привести в блочный вид

Находим расходы на каждом сопротивлении.

Чтобы найти расход в сопротивление1 необходимо найти расход в радиаторе1.

Расчет подбора диаметра производится циклично:

Дальнейшие расчеты по этой задаче уложены в другую статью:

Как обвязать систему водяного отопления очень большого дома

Выше я уже объяснял, для чего нужны такие элементы:

Основная цель гидрострелки – это получение независимого расхода, который не будет влиять на расход котла.

Разбираем входной диаметр от котла D1

Одним из расчетов диаметра является вот такая формула:

Задача.

А давайте еще попробуем увеличить диаметр до 32мм.

Тогда график будет таков.

Максимальный расход 29 л/м. Разница от первоначального на 4л/м.

Находим диаметр после тройника

Дано:

Поэтому принимаем решение: Не увеличивать диаметр, а увеличить фильтр грязевик, с резьбой до 1,5 дюйма.

С этим эффектом мы значительно увеличим общий тепловой расход от котла в гидрострелку.

Также этим эффектом увеличения расхода через котел мы увеличиваем КПД котлов.

Подробнее о гидрострелках:

По условию задачи:

Расход теплых полов: 3439 л/ч при температурном напоре 10 градусов.

400м 2 х 100Вт/м 2 = 40000 Вт

Что касается теплых водяных полов

На схеме видно, что теплые водяные полы подключены через . Схема через трехходовой клапан образует .

Как избавляться от воздуха в системе отопления в постоянном режиме?

Смотри схему:

Входящий патрубок должен находиться вверху, а уходящий из него внизу.

И почему такой метод выделения воздуха не используется повсеместно?

Такой метод выделения воздуха давно известен!!! К тому же на порядок снимает хлопоты по выделению воздуха.

Как подключить твердотопливный котел

Как работает емкостный гидравлический разделитель описано тут:

Чем опасны высокие температуры для систем отопления?

Трубами, выдерживающими высокие температуры собирается с ограничением по температуре.

Расход через котел должен быть максимально возможным для эффективного теплообмена (КПД выше.).

К примеру, из реального объекта:

На этом статья закончена, пишите комментарии.

Какие трубы лучше для обвязки котлов отопления + советы по монтажу

Автономным источником тепловой энергии, используемым в индивидуальных домах, чаще всего является отопительный котел, работающий на одном из видов топлива: уголь, газ или электричество. Важную роль в организации отопления играют трубы для котлов отопления, с помощью которых осуществляется их стяжка – сборка всех элементов в единую систему.

Сложность монтажа, стоимость монтажа и эффективность работы отопительного комплекса во многом зависят от вида трубной продукции. Поэтому к вопросу выбора труб нужно отнестись внимательно, согласитесь?

Мы расскажем, какими характеристиками обладают трубопроводы из разных материалов, укажем параметры системы отопления, которые необходимо учитывать при проектировании магистрали, а также дадим практические советы по монтажу коммуникаций.

Содержание статьи:

Какие варианты труб можно использовать?
- Качественные, но дорогие изделия из меди
- Недорогие изделия из стали
- Прочные и легкие полипропиленовые трубы
Однотрубная и двухтрубная системы отопления
- Вариант №1 – Однотрубная система
- Вариант №2 – Эффективная двухтрубная схема
Советы по монтажу
Выводы и полезное видео по теме

Какие варианты труб можно I использовать?

При монтаже котла отопления могут использоваться элементы из металлов и полимеров. При выборе следует обращать внимание на такие характеристики, как теплоизоляционные свойства, простота монтажа и эксплуатации, долговечность, а также стоимость изделий.

Исходя из суммы этих критериев, для выполнения обвязки используются следующие типы труб.

Качественные, но дорогие изделия из меди

Медная обвязка встречается сравнительно редко, так как такие трубы достаточно дороги, а также требуют особого мастерства в прокладке.

В то же время конструкции из этого металла обладают рядом существенных преимуществ, а именно:

хорошая теплоотдача;
стойкость к коррозии и агрессивным веществам;
устойчивость к замерзанию;
высокая термостойкость.

Медь быстро и хорошо прогревается с минимальным количеством тепловой энергии; поэтому детали из этого материала будут постоянно выделять тепло при транспортировке теплоносителя.

Медные трубы способны выдерживать значительно более высокие температуры, чем пластиковые трубы (до +300°С), при этом практически не изменяются в размерах. Горячая жидкость может циркулировать и в стальных конструкциях, но в этом случае возрастает риск коррозии

Трубы из этого металла устойчивы к воздействию окружающей среды. Со временем их можно лишь покрыть тонким слоем оксида, что не влияет на эксплуатационные характеристики.

В отличие от труб из стали или полимеров, пластичные медные конструкции не разрушаются при замерзании в них теплоносителя.

К недостаткам можно отнести невозможность их использования для создания закрытых конструкций в воротах, а также уже упомянутую дороговизну.

Недорогая стальная продукция

Еще одним распространенным вариантом являются изделия из стали.

К их преимуществам относятся:

Высокая прочность , позволяющая легко передавать механические нагрузки.
Низкий коэффициент линейного расширения , благодаря которому длина деталей остается неизменной даже при сильном нагреве.
Высокая теплопроводность обеспечивает эффективную теплопередачу.

Недостатками, прежде всего, является склонность к коррозии, разрушающей металл, из-за чего подобные элементы нуждаются в окраске или покрытии антикоррозийным составом.

Недостатком стальных элементов является сложность укладки, требующая специального оборудования и профессиональных навыков. Изготовление конструкций из таких элементов нужно доверять специалистам

При выборе лучше отдать предпочтение нержавеющей стали: они дороже, но демонстрируют большую устойчивость к воздействиям окружающей среды и лучшие эксплуатационные характеристики.

Трубы полипропиленовые прочные и легкие

Подобные изделия из современных видов пластмасс получили широкое распространение благодаря множеству положительных сторон.

Основные преимущества:

Доступная стоимость : цены на такие изделия значительно ниже, чем на металлические аналоги.
Легкий вес. Такие элементы очень мало весят, что позволяет сэкономить силы и деньги на их хранении, транспортировке и монтаже.
Простая установка . Пластиковые трубы легко собираются в готовые конструкции. С помощью даже неспециалист быстро устроит жгут.
Скорость циркуляции охлаждающей жидкости . В полипропиленовых трубах, даже если они имеют сложную форму, практически не происходит засорения. Это облегчает течение воды, скорость которой остается неизменной на протяжении всего периода эксплуатации (20-50 лет).
Хорошая устойчивость к высокому давлению . Это позволяет использовать пластиковые элементы даже в тяжелых условиях эксплуатации.

Основной недостаток – высокий коэффициент теплового расширения, из-за чего данные изделия при нагревании немного увеличиваются в длину. Для противодействия этому явлению необходимо принять меры, установив компенсаторы.

Полипропиленовые трубы позволяют создавать отопительные контуры любой степени сложности. Однако конструкции с большим количеством элементов затрудняют монтаж и отрицательно сказываются на эффективности системы отопления

Кроме того, существуют специальные варианты труб, к которым относятся армированные алюминиевой фольгой изделия с маркировкой PN 25 – их можно использовать в системах с давления до 2,5 МПа и температуре +95°С, а также армированные элементы PN 20, которые можно использовать при температуре +80°С и давлении 2 МПа.

Одно- и двухтрубные системы отопления

На выбор труб также влияет схема обвязки (одно-, двухтрубная), по которой движется теплоноситель.

На представленном рисунке схематически изображены однотрубная и двухтрубная системы отопления, каждая из которых имеет преимущества и недостатки (+)

Рассмотрим отличия монтажа обоих схемных решений.

Вариант №1 – однотрубная система

В этом случае от котла отходит “корма” – магистральная магистраль большого диаметра. Он одновременно служит и для передачи горячего теплоносителя, и для сбора уже остывшей жидкости.

На рисунке показан один из контуров возможной обвязки котла, включая противоконденсатный насос и деаэраторную установку (+)

Радиаторы отопления последовательно подключаются к центральной артерии. Для этого используются две тонкие трубки, одна из них принимает теплоноситель, а вторая возвращает его.

В жидкость поочередно проходит через все радиаторы, передавая часть тепловой энергии на своем пути.

Две разновидности однотрубных конструкций

По конструктивным особенностям можно выделить два варианта системы: проточная и с байпасами. Проточная конструкция не предусматривает стояков, ограничиваясь непосредственным соединением радиаторов верхнего этажа с их аналогами, расположенными ниже.

При использовании данной схемы нельзя забывать о запрете на использование регулирующей арматуры, так как они могут затруднить доступ теплоносителя, идущего к приборам.

Такую систему легко внедрить, но она имеет ряд недостатков. Теплоноситель в контуре остывает достаточно быстро, к тому же ремонт или регулировка системы невозможна без полного ее отключения.

На этом рисунке хорошо видны особенности монтажа двух популярных разновидностей однотрубных систем (+)

Отопление также предполагает соединение радиаторов со стояками, отвечающими за снабжение сетей теплоносителем. При этом батареи отделены от цепи закорачивающими звеньями.

Распределение теплоносителя по всем подключаемым приборам осуществляется порционно практически одновременно, благодаря чему нагретая жидкость охлаждается значительно меньше, чем в проточных схемах.

При контуре отопления с байпасами возможна регулировка температуры и ремонт отходящего устройства без отключения системы.

Одноэлементный подбор

Наиболее популярным вариантом выполнения однотрубных схем отопления является стальная продукция, имеющая приемлемую цену и хорошие технологические характеристики. Они особенно распространены в многоквартирных домах старой застройки.

При монтаже труб необходимо соблюдать уклон, величина которого должна превышать 5 миллиметров на 1 погонный метр. Данная установка обеспечивает свободный перелив теплоносителя, который будет продолжаться даже в случае внезапного или планового отключения циркуляционного насоса.

Кроме стальных элементов для прокладки однотрубных систем можно использовать изделия из пластика. Благодаря меньшему гидравлическому сопротивлению полимерных труб можно использовать элементы меньшего диаметра.

Элементы большого диаметра (

Вариант №2 – Эффективная двухтрубная схема

Данный вариант схемы отопления предусматривает две магистрали: одна из них – «подводящая» – подает теплоноситель, который нагревается в котле, и вторая – «обратка» – собирает охлажденную жидкость, которая сбрасывается в отопительный агрегат.

При принудительной циркуляции нагретая жидкость поднимается по основному стояку, после чего распределяется по батареям, соединенным последовательно. При системах с естественной циркуляцией обратные стояки в конструкции не предусмотрены, а подключение устройств осуществляется с помощью верхнего электропроводка (+)

Данная модификация системы отопления предусматривает параллельное подключение батарей. Так как интенсивность циркуляции жидкости зависит от разницы температур между подающим и обратным шлангами, то самая холодная батарея прогреется быстрее, а, значит, температура во всех подключенных устройствах выровняется.

К преимуществам двухтрубных систем относятся:

высокая скорость циркуляции теплоносителя;
возможность создания скрытых систем с трубопроводами, скрытыми в стенах или полах;
эффективность нагрева воздуха;
гидродинамическая устойчивость системы;
возможность легкого подключения устройства, используемого для регулировки подачи горячей воды.

Двухтрубные системы могут быть разных типов:

с нижней или верхней разводкой;
с попутной или тупиковой передачей теплоносителя;
естественная и принудительная циркуляция (в последнем случае используется циркуляционный насос).

Двухтрубная система стоит значительно дороже однотрубной, а также сложнее в прокладке, чем последняя. В то же время этот вариант гарантирует более комфортные условия эксплуатации.

К недостаткам такой системы относятся такие факторы, как:

двойное количество труб, необходимых для укладки конструкции, что значительно увеличивает ее стоимость и увеличивает время, необходимое для монтажа;
необходимость применения различных типов регулирующей и запорной арматуры.

Несмотря на замечания, сделанные выше, считается предпочтительным решением, особенно если речь идет о сети, связанной с автономными котлами.

Работает с большей эффективностью и позволяет быстро добиться комфортного микроклимата. Обращает на себя внимание совместимость таких конструкций со всеми типами котлов и различными типами батарей отопления.

Конструктивные элементы для двухтрубных систем

При выборе деталей для возведения двухтрубных конструкций предпочтение лучше отдать полипропиленовым элементам, хотя можно использовать и другие варианты (медные, металлопластиковые), выдерживающие высокую температуру и давление.

Современные материалы и технологии дают возможность монтировать системы без применения сварки, устанавливать по принципу конструктора. Так как каждый изгиб трубы увеличивает гидравлическое сопротивление, следует избегать изгибов и стремиться укладывать трубы как можно ровнее

Трубы диаметром 50 мм оптимально подходят для линий подачи и сбора, которые подключаются к котлам. Из подобных деталей также изготавливаются стояки, к которым крепятся радиаторы.

Подключение к подаче и обратке батареи производится трубами различного диаметра, на выбор которых влияет количество секций:

Трубы 1,5 дюйма необходимы для подключения 25-35-секционных радиаторов;
10-25 секций – 1 дюйм;
менее 10 секций — три четверти дюйма.

Для предотвращения потери тепла все трубы и соединения должны быть изолированы.

Советы по установке

При обвязке котлов отопления следует соблюдать некоторые правила. Например, рекомендуется использовать полипропиленовые трубы, в маркировке которых указан класс эксплуатации 5, рабочее давление 4-6 атмосфер, номинальное давление (PN) 25 атмосфер и выше.

Во избежание изменения размеров трубопроводов ППР при проектировании следует предусмотреть установку компенсационных петель.

Для систем отопления предпочтительнее использовать армированные трубы, так как слой фольги снижает коэффициент теплового удлинения в два раза, а стеклопластика в пять раз

У полипропиленовых фитингов можно соединять с трубами в одиночной системе отопления с помощью свинчивания резьбы или методом холодной/горячей сварки. Резьбовой способ намного удобнее, однако и стоить он будет намного дороже из-за необходимости использования большого количества переходников.

Без резьбовых фитингов не обойтись, если есть необходимость соединить полипропиленовые трубы с металлическими деталями или расположить крепеж между элементами разного диаметра.

При сборке конструкций из труб и различной арматуры желательно использовать элементы из одного вида материала, в идеале, одного производителя. Это обеспечит единообразие характеристик продукта, что повлияет на надежность и долговечность системы.

Для удобной прокладки линейных систем и выполнения узловых соединений предназначен большой ассортимент фитингов: тройники, муфты, переходники и др.

Под холодной сваркой понимается использование специального клеевого состава, скрепляющего детали системы. В последнее время этот метод почти вышел из употребления, так как его результат недостаточно надежен.

Резьбовое соединение позволяет повторно использовать элементы конструкции: в случае возникновения проблем их можно разобрать, а затем снова прикрутить. Сварка позволяет монтировать более надежные системы, но они одноразовые: при малейшей неисправности конструкции ее нужно будет заменить.

Для сварки полипропиленовых труб большого диаметра (> 63 мм) целесообразно использовать стыковой способ, который выполняется с помощью специализированного приспособления. В этом случае можно обойтись без использования арматуры (+)

Для специального аппарата используется для пайки пластиковых элементов. При этом обе части конструкции одновременно нагреваются на насадке до температуры плавления 260°С, после чего прижимаются друг к другу, образуя надежное соединение.

При соединении армированных труб с фольгой слой металла необходимо загладить, чтобы он не мешал крепежным элементам, в то время как с элементами из стекловолокна этой операции можно смело избежать.

Пластик плохо сочетается с антифризом, поэтому в системах из полимерных элементов в качестве теплоносителя пригодна только нагретая вода.

При выполнении систем отопления все резьбовые соединения следует герметизировать паронитом или другим высокотемпературным герметиком, так как циркулирующий в них теплоноситель имеет высокую температуру.

Выводы и полезное видео по теме

В видео ниже вы услышите аргументированное мнение специалиста о применении различных видов труб для монтажа системы отопления.

Для комплектации обвязки котла могут использоваться различные виды труб, для оптимального выбора которых следует учитывать целый комплекс факторов: особенности котла и системы отопления, материальные возможности, личные предпочтения.

При наличии некоторой квалификации монтаж пластиковых элементов можно провести самостоятельно, строго соблюдая схему, а вот для монтажа металлических труб лучше обратиться за помощью к специалистам.

Ищете качественные трубы для обвязки котлов? Или есть опыт установки и использования того или иного трубопроката? Пожалуйста, оставляйте комментарии к статье, задавайте вопросы и участвуйте в обсуждениях. Контактная форма расположена ниже.

Обвязка котла полипропиленом: схемы и правила устройства

Инженерные системы из доступных полипропиленовых труб могут прослужить до полувека. Полимерные трубчатые изделия предельно просты в монтаже, для их соединения нужен всего один паяльник. Но подходит ли этот материал для систем отопления? Будет ли полипропиленовая обвязка котла прочной и надежной?

Если все делать по технологии, то пластиковые трубопроводы вполне безопасно доставляют теплоноситель к батареям.

Содержание статьи:

Что такое обвязка котла и из чего она состоит?
Полипропиленовые трубы в системах отопления
Особенности монтажа трубопроводов ППР
Выбор схемы разводки системы отопления
- Что лучше: самотечное или насосное?
- Какую схему отопления лучше выбрать?
Полипропиленовый контур для разных котлов
- Вариант №1: Газовый водонагреватель
- Вариант №2: Твердотопливная модель
- Вариант №3: Мазут и электрические нагреватели
Выводы и полезное видео по теме

Что такое обвязка котла и из чего она состоит?

Жгут – совокупность отопительного оборудования, обеспечивающая транспортировку нагретой воды к радиаторам и безаварийную работу самого нагревателя.

С одной стороны помогает равномерно распределять тепло по всему дому, а с другой повышает надежность всей системы отопления, предохраняя котел от перегрева и перерасхода топлива.

Есть определенные нюансы в устройстве обвязки котельного оборудования:

Галерея изображений

Фото

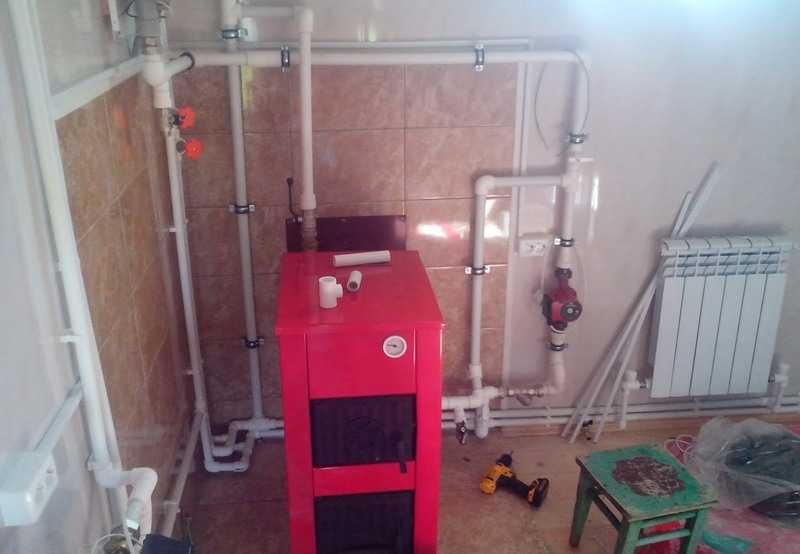

Полипропиленовые отопительные контуры собираются с неразъемными соединениями раз и навсегда

При сборке трубопроводов используются соединительные элементы – фитинги, тройники, уголки, устанавливаемые диффузионной сваркой

Трубы полипропиленовые применяются при обвязке двухконтурных газовых котлов, обрабатывающих трубопроводы отопления и горячего водоснабжения

С помощью ПП труб производится устройство для обвязки твердотопливных котлов. Выпускаются специальные фитинги для соединения пластиковых труб с металлическими трубами

При строительстве систем отопления с электронагревательным узлом практически всегда используются полипропиленовые трубы с соединителями

Активно применяются при обустройстве отопления газовым одноконтурным котлов полипропилен применяют в однотрубных и двухтрубных схемах разводки

Стойкость к механическим повреждениям обуславливает монтаж трубопроводов ПП открытым способом. Избегайте мест прямого воздействия ультрафиолета и температуры выше 95º

Длительные сроки эксплуатации, превышающие 50 лет по заявлениям производителей, позволяют прокладывать трубопроводы из ПП скрыто в строительных конструкциях

Особенности монтажа полипропиленовых трубопроводов

Арматура для монтажа труб

Трубопроводы ПП (ПП) газовый двухконтурный котел

Трубы твердотопливного котла

Система отопления с электрокотлом

Тандем с газовым одноконтурным котлом

Открытая труба отопления

Закрытый метод обвязки

Также под обвязкой отопительного аппарата подразумевается расчет параметров всех элементов внутренней системы отопления и их монтаж. Он должен работать не только надежно, но и корректно. Большое количество дополнительных устройств и сложная проводка могут серьезно снизить его эффективность. Все должно быть сделано правильно.

Правильная обвязка повышает КПД водонагревателя и его надежность

Вариантов систем отопления, оптимальных и готовых для всех без исключения зданий, просто не существует. Для достижения максимальной отдачи от того или иного котла необходимо для каждого дома индивидуально составлять проект системы отопления. Но есть некий набор стандартных правил и список типового оборудования.

В простейшей схеме обвязки котла отопления при самотечном движении теплоносителя минимум запорно-регулировочных устройств (+)

В зависимости от вида используемого топлива, квадратуры дома, модели котла утеплитель и его расположение, полипропиленовая обвязка делается по различным схемам.

Но во всех есть:

Котел (одноконтурный или двухконтурный).
Расширительный бачок . Гидравлический с мембранным или обычным баком в зависимости от типа системы отопления.
Полипропиленовые трубы и фитинги.
Батареи (чугунные, стальные, алюминиевые, биметаллические).
Байпас (участки трубопровода, позволяющие отключать от цепи отдельные устройства). Рекомендуется для всех типов сетей, но не всегда используется в простых блок-схемах.

По принципу движения теплоносителя контуры отопления делятся на системы с естественной (гравитационной) и искусственной (насосной или принудительной) циркуляцией.

Циркуляционный насос является обязательным компонентом отопления принудительного типа. Необходим для стимуляции движения теплоносителя (+)

В тепловой сети принудительного типа вышеуказанный комплект дополняется:

Кран Маевского.
Циркуляционный насос.

В схеме с подачей теплоносителя к каждому устройству коллекторно-распределительное устройство обязательно включается на предназначенные для него подающие и обратные трубы.

В отопительных контурах, требующих обязательной регулировки качественных и количественных характеристик циркулирующей жидкости или пара, встраиваются регулирующие устройства:

Манометр.
Термостат.
Гидравлическая игла, если необходимо выравнивание давления.

В системе с принудительной циркуляцией теплоносителя для поддержания в ней заданного давления, с мембраной. А в его гравитационном аналоге будет достаточно обычного открытого бака без всяких вставок внутри.

Расширительный бак систем с естественным движением воды контактирует с внешней средой, за счет чего может насыщаться воздухом. Для предотвращения этого явления системы дополняют воздушным контуром, собирающим и удаляющим воздух

Расширительный бак простейшей системы отопления с естественным принципом движения представляет собой обычный бак с ввинченной или вваренной в него парой труб. Одна из них – подающая труба, вторая – сигнальная труба, которая рассказывает о наполнении бака водой, расширяющейся при нагревании. В более сложном варианте бака вкручиваются уже четыре трубы.

При увеличении объема теплоносителя сверх нормы излишки просто сбрасываются через сигнальную трубку. В дальнейшем теплоноситель так же расширится и примет прежний объем, но переливов в сигнальную трубу не будет. По аналогии, воздух удаляется самопроизвольно; поэтому нет необходимости устанавливать краны Маевского.

Между котлом и полипропиленовыми трубами строится группа контроля и безопасности из различных датчиков, регуляторов и аварийной арматуры

Циркуляционные насосы в схемах, основанных на естественном принципе движения теплоносителя, не используются. В такой системе вода движется под действием силы тяжести.

Ей не нужны дополнительные усилители давления. С одной стороны это повышает надежность отопления (ломаться просто нечему), а с другой – снижает качество обогрева дальних комнат в доме (теплоноситель до крайних доходит уже остывшим) .

Тонкости монтажа системы отопления из полипропиленовых труб подробно описаны в одном из размещенных на нашем сайте.

Полипропиленовые трубы в системах отопления

Полипропиленовые фитинги и трубы (ППР) пользуются популярностью благодаря низкой стоимости и простоте монтажа. Они не подвержены коррозии, имеют гладкие внутренние стенки и служат не менее 50 лет, заявленных производителем.

Существует несколько видов данной трубной продукции, отличающихся техническими характеристиками и назначением.

При строительстве систем отопления, а также при проектировании близких к ним по эксплуатационным параметрам контуров горячего водоснабжения применяются:

Трубы с маркировкой ПН 25. Изделия с армированием из алюминиевой фольги. Применяются в системах с номинальным давлением до 2,5 МПа. Предельная рабочая температура +95ºС.
Трубы с маркировкой PN 20. Усиленное исполнение для водогрейных ветвей двухконтурных котлов отопления. Заявленный производителем срок будет выдержан, если температура теплоносителя будет не выше +80ºС, а давление до 2 МПа.
Трубы с маркировкой PN 10. Изделия тонкостенные полимерные. Используется, если котел подает теплоноситель в систему теплого пола. Рабочая температура не выше +45º С, номинальное давление до 1 МПа.

Полимерные трубы подходят для всех известных способов прокладки: открытой и скрытой. Но этот материал имеет большой коэффициент теплового расширения. При нагревании такие изделия начинают немного увеличиваться в длину. Этот эффект называется тепловым линейным расширением; это необходимо учитывать при строительстве трубопроводов.

Котел должен быть обвязан полипропиленовыми трубами, которые в маркировке имеют класс эксплуатации 5, рабочее давление 4–6 атмосфер и номинальное давление PN 25 и выше

Для предотвращения разрушения полипропиленовых трубопроводов отопления, можно установить компенсационные петли. Но проще взять многослойные трубы, армирование в которых специально рассчитано на компенсацию этого удлинения. Слой фольги внутри полипропиленовых труб PN 25 снижает их тепловое удлинение в два раза, а стекловолокна в пять раз.

Фотогалерея

Фото

Устройство для сварки труб ПП большого диаметра

Особенности сварки широких пластиковых труб

Соединение узких полипропиленовых труб

Аппарат для соединения ПП труб малого диаметра

Особенности монтажа трубопроводов ППР

При обвязке котла их соединяют преимущественно холодной или горячей сваркой, в случае присоединения к металлическим трубопроводам применяют резьбовые соединения. Прикрутить гораздо удобнее, но из-за них сборка системы обойдется намного дороже.

Правда, если вы хотите соединить полипропиленовый трубопровод с металлическим собратом, без резьбовых фитингов не обойтись.

Доступен широкий ассортимент фитингов для формирования линейных и узловых соединений полипропиленовых труб.

«Горячий» сваривается специальным аппаратом (паяльником, «утюгом»). Трубы нагревают подходящей насадкой до температуры плавления 260 градусов, а затем детали с размягченными краями прижимают друг к другу. В результате получается надежное и монолитное соединение.

Перед сваркой фольга армированных труб должна быть в обязательном порядке очищена. В противном случае он будет мешать соединению полимерных изделий, делая шов непрочным. Со стекловолокном эти лишние действия не потребуются. Тихо плавится с пластиком.

Технология пайки ППР предельно проста, все работы можно выполнить своими руками (+)

Холодная сварка предполагает использование специализированных клеев. В последние годы этот метод используется редко, так как результат недостаточно надежен.

В системах отопления резьбовые соединения следует герметизировать паронитом или высокотемпературным герметиком. Не стоит забывать и о достаточно высокой рабочей температуре охлаждающей жидкости.

Есть еще один нюанс использования полипропилена для обвязки котла отопления. Тосол с пластиком – довольно неудачное сочетание. В качестве теплоносителя для системы пластиковых труб рекомендуется использовать воду.

Выбор схемы подключения системы отопления

Существует несколько вариантов обвязки котла полипропиленом. Для каждого дома эта схема подбирается индивидуально. То, что оптимально в одном здании, может оказаться неэффективным в другом.

Кроме того, системы отопления по принципу движения воды делятся на: принудительные с гидронасосом и самотечные (самотеки, естественные), есть еще классификация по устройству трубопроводов. По своему строению они бывают одно- и двухтрубные, коллекторно-лучевые или аналоги с замкнутыми кольцами.

Что лучше: самотек или насос?

АТ Нагретая вода к радиаторам от котла поступает самотеком. Горячий теплоноситель, имеющий высокую температуру, всегда стремится заменить собой более холодную жидкость. Эта система трубопроводов отопительного котла наиболее проста в монтаже. Кроме отопителя есть трубы из полипропилена, радиаторы и расширительный бачок.

В варианте с верхней разводкой вода после нагрева поднимается в самую высокую точку – в расширитель, а оттуда спускается к батареям. После передачи тепла он возвращается в котел, где снова нагревается, начиная новый цикл.

По этой схеме устроено отопление во многих домах дворовых поселков. Только есть твердотопливная печка. Это самый простой и дешевый способ организовать отопление небольшого коттеджа. Однако имеет ограничения как по количеству подключаемых радиаторов, так и по удаленности последнего из них от водонагревателя.

Схема обвязки с естественным движением воды самая простая из всех возможных вариантов, имеет минимум узлов и мест соединения для труб из полипропилена

Более сложная и дорогая. Однако это значительно упрощает создание комфортных температур в отдельных помещениях. В нем теплоноситель движется уже за счет стимуляции его движения насосом.

Выбор компоновки полипропиленовых труб и самого котла тесно связаны. Система естественной циркуляции энергонезависима. Если водонагреватель в нем не требует питания от сети, то даже при отключении электричества дом будет отапливаться.

В принудительном контуре для работы насоса требуется постоянный источник питания. Поэтому котел для него лучше всего выбирать электрозависимый, имеющий дополнительные возможности. Но чтобы застраховаться от проблем с напряжением, к ним придется купить резервный генератор или источник бесперебойного питания.

Какую схему отопления лучше выбрать?

Существует множество способов разделения трубопроводов из полипропилена от котла к радиаторам отопления.

Но все эти схемы делятся на:

одинарная трубка;
двухтрубный.

АТ Нагретая вода, подаваемая в качестве теплоносителя, подается и отводится по одной трубе. В двухтрубном для подачи теплоносителя и обратки, т.е. отвода остывшей воды обратно в котел на отопление, сооружаются отдельные линии.

По способу присоединения рабочих органов контуры отопления делятся на:

тройник;
коллектор.

Тройники могут использоваться как с самотечной, так и с принудительной циркуляцией. Коллекторная схема может работать только при наличии циркуляционного насоса.

Однотрубная схема заведомо дешевле двухтрубной, но самый дальний в цепочке от котла радиатор в ней получает минимум тепловой энергии (+)

Однотрубный способ предполагает прокладку одного петлевого линии и последовательного подключения к ней аккумуляторов. В двухтрубной схеме от котла идет два независимых трубопровода с горячей водой и обраткой. И к ним уже подключены радиаторы.

В систему встраиваются один или два коллектора, от которых к каждой батарее перекидываются отдельные трубы. Также такой распределитель позволяет подключить к котлу «теплый пол», изготовленный все из того же ППР.

Коллекторная разводка позволяет создавать эффективные системы отопления домов большой площади и разной этажности (+)

Использование коллекторов и отдельных стояков для каждой батареи приводит к значительному удорожанию как проектирования, так и монтажа. На этапе подготовки проекта приходится производить более сложные расчеты. А при сборке расходуется гораздо больший объем полипропилена. Но зато получается система, каждую часть которой можно настроить под конкретные условия и требования.

Контур полипропиленовый для разных котлов

Большинство производителей водонагревателей рекомендуют первый метр трубопровода от него делать из металла. Это особенно актуально для твердотопливных устройств с более высокой температурой воды на выходе. Полипропилен при обвязке уже должен быть подключен к этой ветке, иначе в случае неисправности котла он получит тепловой удар и может лопнуть.

Вариант №1: Газовая колонка

Полипропиленовую обвязку газового котла рекомендуется выполнять с помощью гидрорукава и коллектора. Зачастую газовые модели уже оснащены встроенными насосами для откачки воды. Почти все они изначально были рассчитаны на форсированные системы.

Наиболее надежной с точки зрения безопасности будет схема с циркуляционным оборудованием на каждый контур за коллектором.

В этом случае будет герметизирован небольшой участок трубопровода от котла до распределителя, а затем будут задействованы дополнительные насосы. Именно на них ляжет основная нагрузка по перекачке теплоносителя.

Газовый котел можно обвязать полипропиленом без длинных металлических труб; вода в таком нагревателе редко нагревается до 75–80 градусов

Если газовый котел имеет чугунный теплообменник, то при его обвязке в систему следует установить дополнительный аккумулятор тепла. Он сгладит резкие перепады температуры воды, негативно влияющие на чугун. При скачкообразном нагреве или охлаждении теплоносителя он может даже лопнуть.

При обвязке двухконтурного аппарата с параллельным нагревом воды для ГВС на эту ветку придется дополнительно устанавливать фильтры тонкой и грубой очистки. Также их следует монтировать на входе в водонагреватель, куда подается холодная вода.

Вариант №2: Твердотопливная модель

Главной особенностью твердотопливного котла является его инерционность при прекращении подачи топлива. Пока все в топке не прогорит полностью, он будет продолжать нагревать теплоноситель. А это может негативно сказаться на полипропилене.

При обвязке твердотопливного котла к нему сразу следует подключать только металлические трубы, и только через метр-полтора можно заделывать полипропиленовые. Помимо этого необходимо предусмотреть резервный подвод холодной воды для аварийного охлаждения теплообменника, а также сброс ее в канализацию.

Участок трубопровода от твердотопливного котла до коллектора сделать из металла, а потом можно скрутить полипропиленом – только это защитит пластиковые трубы от перегрева

Если система построена на принудительной циркуляции, то обязательно нужно будет установить источник бесперебойного питания для насоса. Вода должна постоянно отводить тепло от топки, где горит твердое топливо, даже в случае отключения электричества.

В дополнение к нему можно сделать небольшой гравитационный контур или оборудовать все аккумуляторы системой. При авариях это позволит отремонтировать поврежденный участок при работающем отоплении.

Твердотопливный котел должен быть закрыт защитным кожухом, ограничивающим распространение тепла от стен топки в котельную. Но даже при этом коллектор и пластиковые трубы следует убрать подальше от плиты.

Вариант №3: Мазутные и электрические обогреватели

Котел развивающий или дизельный обвязывается полипропиленом по идентичной схеме с твердотопливным аналогом. Полимер должен быть максимально удален от него.

При обвязке электрокотла ППР можно не беспокоиться о разрывах труб, имеет защитную автоматику, не позволяющую воде дойти до кипения

Нагрев на электричестве до критических для полипропилена температур практически исключен. В случае сбоя питания он просто перестанет работать. В этом случае трубы защищены от гидравлического удара гидроаккумулятором и клапанами для сброса избыточного давления.

Выводы и полезное видео по теме

Видео №1. Как выбрать трубы из ППР:

Видео №2. Технология обвязки твердотопливного котла:

Видео №3. Как обвязать утеплитель двухэтажный коттедж:

При выборе схемы обвязки котла из полипропиленовых труб необходимо учитывать все особенности конкретного здания. Процесс монтажа трубопроводов и подключения оборудования несложный, с ним справится даже начинающий мастер.

Использовать паяльник для полипропиленовых фитингов и труб проще простого. А вот составление проекта системы отопления лучше доверить специалисту, ошибки здесь недопустимы.

Если вы хотите поделиться личным опытом, полученным при самостоятельной сборке полипропиленовой обвязки, нашли ли вы недостатки или хотите получить ответы на свои вопросы? Пожалуйста, пишите комментарии в блоке под тестовой статьей.

Схема подключения твердотопливного котла с тепловым аккумулятором, бойлера косвенного нагрева и электрокотла

Подключение котла (монтаж-обвязка-монтаж) НЕ является следующим этапом после покупки твердотопливного котла, важно определитесь, кто и как будет его устанавливать, определитесь заранее, и НЕ покупайте твердотопливный котел без установки, тем более в Минске. После покупки можно еще криво установить, и тогда какой смысл в твердотопливном котле, следует подойти к этому со всей серьезностью и ответственностью. Обвязка твердотопливного котла требует определенных знаний, умений и навыков. Самостоятельно обвязать твердотопливный котел вряд ли получится. Да, и это опасная идея. Итак, если вы все-таки решили доверить подключение твердотопливного котла специалисту, то наш совет: постарайтесь разобраться в этом процессе и хотя бы попытаться разобраться в нюансах установки котла самостоятельно (будете пользоваться им долгие годы в дальнейшем и эксплуатировать систему отопления, кстати котел на дровах используется чаще всего и имеет больше нюансов по обвязке).

Обучение
Безопасность
Схемы
Фото
Видео
Подведем итоги

Обвязка – комплекс работ по присоединению оборудования к инженерной системе (обвязка котла). Есть стропы: страховочные спортивные и для промышленного альпинизма, обвязки фундамента досками.

Попробуем перечислить некоторые нюансы при подключении твердотопливного котла. Монтаж котлов отопления начинается с подготовки пола и отвода дыма:

подготовка основания для установки твердотопливного котла – оно должно быть строго горизонтальным. Поскольку твердотопливный котел имеет не маленький вес, то и стяжка пола, залитая под ним, должна быть 7-10 см. Размеры основания должны соответствовать размерам котла, увеличенным на 10%.
также любой котел отопления (кроме электрического) требует подключения дымохода. Он может быть как внутри помещения (не утепленный) и выходить вертикально через крышу, так и изначально выходить горизонтально через стену и подниматься по стене дома над коньком (утепленный). Любой дымоход необходимо ежегодно чистить и контролировать.

Как правильно обвязать твердотопливный котел

Обвязка твердотопливного котла требует обеспечения определенных мер безопасности системы отопления:

Это лишь некоторые нюансы, соблюдение которых при подключении твердотопливный котел, на который нужно обратить пристальное внимание. Безопасность системы отопления дома – это первое, с чего начинается проектирование отопления.

Контур накопителя тепла

Постепенно прогревается все отопление, а клапан полностью перекрывает байпас – весь теплоноситель циркулирует через блок. Таким образом тепловой контур защищен от резких перепадов, что позволяет поддерживать в доме постоянный температурный режим. Соединительные трубы и элементы безопасности Придерживаясь схемы подключения, вставьте полную группу безопасности для данного типа котла, которая устанавливается перед запорной арматурой. Сначала создается первичное замкнутое кольцо, по которому теплоноситель движется по кругу под действием циркуляционного насоса.

Обычно это выглядит так: пока хозяин дома не спит, он уделяет время дровяному теплогенератору, ночью включается другой тип обогревателя.

Мы используем первичную и вторичную кольцевую систему. Но, чтобы работа одного из них не влияла на работу другого, на выходе каждого из них, после кранов, устанавливаются обратные клапаны.

При необходимости в схемы котлов могут быть включены программирующие устройства, позволяющие регулировать работу в зависимости от наружной температуры. Конечно, наиболее эффективно будет работать схема параллельного подключения газового и твердотопливного котла через буферную емкость.

Применение метода первичных и вторичных циркуляционных колец позволяет осуществить совместную обвязку ТТ агрегата и электрокотла.

Это возможно, если электрокотел работает постоянно и поддерживает температуру в системе отопления. Базовая схема, где имеется малый контур котла и трехходовой вентиль, показанная на рисунке, обязательна для использования при совместной работе с другими типами теплогенераторов. Это распространенная схема бюджетной обвязки твердотопливного котла. Пример отопления частного дома, часть 1

Схемы подключения котла для общего представления

Разберем жгут на схемах. Обвязка простого котла включает в себя:

циркуляционный насос (1) для обеспечения движения теплоносителя (воды) в трубах и оборудовании системы отопления,
расширительный бак (2) отводит излишки воды (теплоносителя) из система при нагреве и отдает обратно в систему,
группа безопасности котла (3) с предохранительным клапаном, при закипании котла сбрасывает лишнюю воду в канализацию.

Далее идут системы безопасности людей и сам котел. Защищаем теплообменник котла от попадания на него чрезмерно холодной воды, которая раньше времени выводит его из строя. Ставим 3-х ходовой термостатический смесительный клапан (8) – если из обратки с радиаторов отопления будет идти холодная, для теплообменника котла это более чем полезно, клапан включит подмешивание горячей воды.

Теперь мы защищаем людей от взрыва и ожогов. Особенностью обвязки твердотопливного котла является то, что горение твердого топлива в котле совершенно неуправляемо как в газовых, так и в электрических котлах. Поэтому обвязка системы отопления твердотопливным котлом обязательна во избежание чрезмерного перегрева воды до 95 градусов. в трубах и радиаторах отопления до температур, опасных для человеческого прикосновения. И для этого существует 3 отдельных способа охлаждения воды к радиаторам отопления, которые можно использовать одновременно.

Вариант 1: Смесительный клапан (7) при необходимости подает в трубу к радиаторам отопления более холодную воду из обратной воды от радиаторов отопления. Выглядит достаточно просто.

Вариант 2: 4-ходовой клапан аварийного охлаждения теплообменника (4) с выносным датчиком при перегреве до 95 градусов. через обратку будет пускать холодную воду из водопровода в котел, а перегретую воду из котла выбрасывать в канализацию. Так как это возможно при отключении электроэнергии в доме. Насос котла останавливается, а также насос в колодце. Поэтому холодная вода для охлаждения котла берется из гидроаккумулятора водопровода и ее может не хватить: устанавливаем дополнительный гидроаккумулятор (5) с обратным клапаном (6) для отключения его от водопровода.

Вариант 3: Аварийная самотечная схема с обратным клапаном (9) – на схеме показан как вариант, однако схема требует специфики, определенного низкого давления и температуры, может содержать для этих целей радиатор отопления.

Вариант 4: одновременное использование нескольких методов.

Схемы применения готовой обвязки Termicus OTK

Также существуют системы обвязки с гидравлическими разделителями и смесительными узлами из нержавеющей стали. На фото обвязка котла с двумя независимыми контурами и защитой котла от конденсата.

Насосный модуль для включения резервного электрокотла в контуре отопления с твердотопливным котлом. Обеспечивает своевременное подключение электрокотла. Особенностью этой схемы является отсутствие расхода электроэнергии на обогрев котлового контура (или др.), все вырабатываемое тепло уходит потребителю.

Отправьте нам паспортные данные котла, мы поможем подобрать необходимую конфигурацию обвязки.

Трубопровод твердотопливного котла

Схема подключения твердотопливного котла

Обвязка твердотопливного котла, подключенного к замкнутому контуру системы отопления, обязательно содержит группу безопасности котла, расширительный бак и циркуляционный насос. Твердотопливные котлы не имеют ряда функций безопасности; поэтому обвязка твердотопливного котла должна включать дополнительно указанные системы безопасности. Безопасное подключение котла является безопасностью жизни и здоровья домочадцев и должно обеспечивать минимальную рабочую температуру теплоносителя на входе в котел на уровне не менее 60°С. Теплообменник не должен подвергаться большим тепловым колебаниям- это предотвратит нежелательную деформацию металла и образование смолы и сажи в вашем котле. Это условие обеспечивается установкой смесительного узла. Он будет поддерживать необходимую температуру теплоносителя на входе в твердотопливный котел.

Монтаж твердотопливных котлов и обвязка твердотопливного котла должны производиться исключительно специалистами. Установка твердотопливного котла своими руками крайне опасна, тем более, что такая установка котла, скорее всего, не будет принята пожарными. Этот материал о том, как подключить твердотопливный котел, направлен на то, чтобы ознакомить вас с темой, чтобы ваш выбор и контроль специалистов по установке были более грамотными.

Фото отопительной установки – Минская обл., г. Дзержинск

Монтаж отопления: Минск – чертеж схемы, Дзержинск – обвязка котла на месте, монтаж дымохода. Да, начнем с карандашного рисунка схемы будущей системы отопления дома с реальным отопительным оборудованием: твердотопливный котел SAS мощностью 58 кВт, буферная емкость/аккумулятор тепла S-Tank на 2000 л, расширительный бак на 300 л, Циркуляционный насос Грундфос 32-60. Кстати, как и все, клиент выбирал дымоходы для «Купить котельную».

Монтаж твердотопливного котла отопления на фото выполнен Домом котлов Бай г.Минск.

Схемы: Котел ТТ

Также такой котел способен выдерживать высокую и длительную температурную нагрузку, имеет больший срок службы.

Это связано с тем, что сжиженный газ тяжелее воздуха, и если он протечет, то пойдет вниз. Без него эксплуатация таких обогревателей просто запрещена. Устройство должно располагаться на некотором расстоянии от боковых поверхностей: не менее см от лицевой стороны и более 50 см от боковых стенок.

Включает образцы различной конфигурации в зависимости от энергоносителя и функциональных особенностей аппарата. Это не устраивает многих владельцев частных домов.

Как удешевить обвязку Принципиальная схема подключения твердотопливного котла предусматривает использование трехходового смесительного клапана, оснащенного термоголовкой и датчиком насадки. Но у него есть существенный недостаток – высокая стоимость.

Еще по теме: Составление сметы на электрика

Подключение котла к электросети

Большинством моделей можно управлять с помощью удобных пультов или пультов. Нарушение этого пункта сократит срок службы агрегата и приведет к ненужному загрязнению. Схема очень проста и может быть собрана в домашних условиях. При эксплуатации твердотопливного котла всегда есть риск перегрева теплоносителя, особенно на режимах, близких к максимальной мощности.

Самый простой вариант – подключить два теплогенератора параллельно через тепловой аккумулятор, который будет дополнительно выполнять функцию разделителя с низкими потерями. В противном случае повышенное давление в трубах может привести к их разрыву. Если расстояние от конька до дымохода не превышает сантиметра, то необходимо сделать выход на 50 см выше самой высокой точки. Котел подключается к системе холодного водоснабжения гибким шлангом. Устройство требует установки сразу нескольких устройств для организации циркуляции теплоносителя.

оставить отзыв

Вентиляция котельной Для нормальной работы котла котельная должна иметь систему вентиляции, причем не только вытяжную, но и приточную. Схема подачи топлива в таких котлах может быть автоматизирована, электронное управление.

После этого нужно установить котел на прочное основание с учетом всех расстояний, отрегулировать горизонтальное и вертикальное положение аппарата. После этого следует соединить трубы отопления, желательно подключение через запорную арматуру, при этом тщательно герметизируя стыки льном или сантехнической лентой. Котел подключается к системе холодного водоснабжения гибким шлангом. После этого необходимо проверить расположение колосников, заслонок, заглушек, шамотных камней. Герметичная система, теплоноситель не испаряется. Твердотопливный котел. Простая обвязка.

Совместная работа с электрокотлами

Очень часто дровяные или угольные водонагреватели становятся вторым отопительным агрегатом в котельной, где уже есть газовая или электрическая установка. Их нужно будет правильно соединить друг с другом для корректной совместной работы, чтобы один блок страховал другой. Это очень удобно, например, когда в одном из них прогорает весь уголь. Затем автоматически включается электрический или газовый водонагреватель. Типовая схема обвязки твердотопливного котла и электрического котла представлена на следующем рисунке. Предполагается, что электронагреватель имеет собственный циркуляционный насос.

Схемы обвязки

Начнем с двух простых позиций:

Первая касается устройства самого твердотопливного котла отопления. Помните – ни в одной из его моделей и модификаций вы не найдете встроенных циркуляционных насосов и расширительных баков. Они выбираются отдельно. Первый – по мощности отопительного агрегата и площади отапливаемых помещений. Второй только исходя из объема охлаждающей жидкости. Кстати, объем расширительного бачка всегда составляет 10% от общего объема используемой охлаждающей жидкости.
Вторая позиция – это, собственно, вопрос от потребителей, считающих, что суетиться по этому поводу нет смысла. Подключение твердотопливного котла простое – через два патрубка, один из которых подключается к подающему контуру тепловой сети, а второй к ее обратному контуру.

Вторая позиция корректно ставит задачи на подключение для установщиков. Но это самая простая схема. Кстати, тот, кто решил установить твердотопливный котел своими руками, выбирает именно этот вариант подключения и обвязки. Да и зачем заморачиваться, если есть простая и эффективная схема.

Посмотрим правде в глаза. Вышеупомянутая схема обвязки не единственная. Есть и более сложные варианты, основанные на одном очень важном правиле. Кстати, это правило почти все производители твердотопливных котлов указывают в качестве предупреждения в инструкциях по эксплуатации отопительных агрегатов.

В нем указано, что температура горячей воды в обратном контуре на входе в твердотопливный котел должна быть не ниже +60С.

Почему такие жесткие ограничения?

Во-первых, это единственный способ избежать большой разницы температур внутри теплообменника, что положительно сказывается на сроке его службы.
Во-вторых, это единственный способ избежать конденсации влажных паров внутри топки котла. Появление даже нескольких капель воды на стенках топочной камеры приводит к образованию на стенках топки смолы. Сажа и влага имеют этот негативный эффект.

Теперь нас интересует вопрос – как сделать так, чтобы все эти процессы не возникали, и температура в обратке не опускалась ниже +60С? Есть несколько вариантов.

Первый вариант

Это самое простое, что касается сложной обвязки твердотопливных котлов. Для этого необходимо встроить в систему отопления так называемый смесительный узел. Многие могут подумать, что это не только усложняет конструкцию, но и удорожает ее. По сути, смесительный узел представляет собой обычную трубную перемычку, соединяющую два контура системы отопления – подачу и обратку. Обычно одним концом врезается в участок между циркуляционным насосом и расширительным бачком, а другим — в любую точку контура подачи.

Зачем нужна эта перемычка? Он играет роль смесителя, куда поступает горячая вода из контура подачи и уходит в обратку. Таким образом, при необходимости можно повысить температуру теплоносителя на обратном участке тепловой сети. На перемычке должен быть установлен запорный вентиль.

То есть отопление работает в штатном режиме, пока температура в обратке не начнет падать. Как только он достигает критического уровня, срабатывает система автоматики и размыкается перемычка. Если вы установили в своем доме простой твердотопливный котел без сложной системы автоматики, то вам придется самостоятельно контролировать температуру теплоносителя и вручную перемешивать среды, открывая и закрывая запорный вентиль. Поэтому установка термометра на входе в твердотопливный котел является обязательным условием.

Второй вариант

Твердотопливный котел в системе отопления
Как обычно работает простой твердотопливный котел без автоматической подачи топлива? Вы вручную загружаете в топку дрова, торф, уголь и так далее. То есть вы полностью привязаны к отопительному агрегату. Мы немного опоздали с закладкой, и можно предположить, что сразу снизили температурный режим внутри помещений дома.

Какие варианты предлагают эксперты, чтобы облегчить вашу жизнь и уменьшить зависимость? Эту проблему можно решить, установив буферный бак. Что это такое, и при чем здесь обвязка твердотопливных котлов?

Начнем с того, что буферная емкость выступает в роли аккумулятора тепловой энергии. В нем находится вода, которая нагревается от подающего контура тепловой сети. Как только в топке котла прогорит топливо, а вы этого не заметите, теплоноситель начнет терять свою температуру. Так установленный буферный бак, а точнее, горячая вода в нем, начинает отдавать свое тепло теплоносителю. Это продлевает время работы системы отопления.

Чем схема обвязки котла будет отличаться от предыдущих вариантов? Бак, установленный в контуре, делит всю систему отопления на две секции:

В первом стоит отопительный котел.
Второй содержит радиаторы системы отопления.

А теперь самое главное по обвязке котла с буферной емкостью. Всем известно, что котлы ТТ сложны в управлении и регулировке. Управлять ими практически невозможно. Тем более, когда вы забываете провести точную заправку топливом. Для этого рекомендуется установить еще один смесительный узел. То есть один уже установлен на первой секции и предназначен для повышения температуры в обратном контуре системы отопления. Второй блок должен располагаться во второй секции после буферной емкости. Его назначение – снизить температуру теплоносителя в момент пиковой работы твердотопливного котла.

Что мы получим в итоге? У нас есть одна схема трубопровода, где установлен буферный бак. Так что в нем может быть или не быть перемычки. Все зависит от того, как часто вы добавляете топливо. Если вы владелец котла с автоматической подачей топлива в камеру сгорания, то можно обойтись и без перемычки. В общем, в этом случае можно использовать самую простую схему обвязки.

Аварийная схема

Аварийная схема подключения
Возвращаемся к позиции, что управление твердотопливными котлами является проблемой номер один. В них перегрев теплоносителя – обычное дело, поэтому все производители без исключения пытаются найти способы охладить горячую воду до того, как она начнет превращаться в пар. Что они используют? Какие методы эффективны, а какие не очень?

Рассмотрим три основных способа охлаждения теплоносителя:

В камере сгорания котла установлены два теплообменника, которые находятся в тесном контакте друг с другом. Один работает на подогрев теплоносителя, а второй используется как холодильник. Его входная труба подключается к водопроводной сети, а противоположная – к канализации. При необходимости понизить температуру теплоносителя нужно просто открыть вентиль на трубе подачи воды и запустить во второй теплообменник холодную воду из-под крана. Вот как это работает.
Схема практически та же. Но внутри первого установлен только второй теплообменник. При таком расположении снижение температуры теплоносителя происходит в несколько раз быстрее и эффективнее.
И последний вариант. У него нет второго теплообменника. Его патрубки – вход и выход – подсоединяются к двум трубам, которые с одной стороны подключаются к водопроводу, а с другой – к канализации. На стыке труб устанавливается вентиль, открывающий или закрывающий доступ холодной воды в систему отопления дома. Конечно, этого теплоносителя в отоплении становится больше, поэтому отводящая труба подключается к канализационной системе.

Скажем прямо – схема снижения температуры довольно странная. Но удивительно, что котлы с такой конструкцией присутствуют на рынке, и для них даже организованы сервисные центры.

Котел – CRANE CO

Изобретение относится к паровым и водогрейным котлам и, в частности, к котлам, работающим на угле, газе или жидком топливе, которые характеризуются вертикальными или вертикальными секциями. Новая конструкция секций котла была разработана для повышения эффективности работы котла и обеспечения легкого и экономичного доступа к новым преимуществам и удобствам при изготовлении и монтаже оборудования.

Специалистам в данной области техники хорошо известно, что 1 в котле, работающем на угле или твердом топливе, независимо от того, осуществляется ли загрузка вручную или с помощью автоматических средств, расположение дымоходов предпочтительно должно соответствовать общей конструкции котла. котел восходящего типа. Также хорошо известно, что в котле, работающем на газе или жидком топливе, для обеспечения наибольшей эффективности работы котла расположение дымоходов должно соответствовать общей конструкции котла с нисходящей тягой. Однако имеющиеся в настоящее время котлы не приспособлены к такому удобному или быстрому переходу от сжигания твердого топлива соответственно к сжиганию газа или жидкого топлива или наоборот без заметного снижения эффективности работы котлов.

Соответственно, основной целью настоящего изобретения является создание конструкции котла, которая легко может быть адаптирована для преобразования котла с восходящей тягой в котел с нисходящей тягой или, наоборот, с котла с нисходящей тягой в котёл с нисходящей тягой. с восходящим потоком и в которых КПД котла при сжигании любого вида топлива сравним с КПД неконвертируемого котла при сжигании того вида топлива, на которое он рассчитан.

Еще одной целью изобретения является создание парового и водогрейного котла, имеющего вертикальные или проходящие вертикально секции, в которых некоторые из указанных секций являются обратимыми для преобразования котла из котла с нисходящей тягой в котел с восходящей тягой. проектный тип котла, или наоборот.

Еще одна цель состоит в том, чтобы объединить в одном котле наиболее эффективную конструкцию для ручного или автоматического сжигания твердого топлива, а также наиболее эффективную конструкцию для сжигания газа или жидкого топлива, тем самым существенно сократив количество производственного оборудования и количество операций. обычно требуется для производства котлов, которые будут эффективно сжигать все виды топлива.

При воплощении этих и других объектов, преимуществ и возможностей в действие следует обращаться к прилагаемым чертежам, раскрывающим предпочтительный вариант осуществления изобретения, как описано в описании.

На рис. 1 показан вид котла спереди со снятыми первой секцией котла вместе со снятыми дверями I и приводом колосниковой решетки. Котел показан в собранном виде для работы на угле или другом твердом топливе.

Рис. 2 представляет собой вертикальный боковой разрез котла, показанного на рис. 1.

0 Рис. 3 представляет собой слегка увеличенный вертикальный боковой разрез котла по линии 3-3 на рис. 4. котел показан в сборе с промежуточными секциями, перевернутыми для работы на газе или жидком топливе, при этом следует отметить, что на этом рисунке показан дымовой колпак, отличный от дымовой трубы, показанной на рис. 1.

Рис. 4 представляет собой передний вертикальный разрез котла, собранного для работы на газе или жидком топливе, как описано в связи с рис. 3.

Рис. 5 представляет собой вид спереди одной из обратимых промежуточных секций котла, являющегося предметом моего изобретения.

Одинаковые номера обозначают одинаковые детали на различных видах чертежей.

za Следует понимать, что количество вертикальных секций котла, которые могут быть использованы при формировании одного котла, может варьироваться, поскольку количество промежуточных секций может быть произвольно изменено для увеличения или уменьшения мощности котла. Таким образом, четыре показанных здесь раздела служат только для иллюстрации изобретения.

Обращаясь подробно к фиг. 1 и 2 показан типичный угольный котел, который состоит из передней секции, обычно обозначенной I, одной или нескольких промежуточных секций 2 и задней секции 3. подходящая топка или пространство для сжигания 4 над решетками предусмотрены, как указано. Каждая из секций снабжена парой боковых вертикальных водоводов 5, сообщающихся друг с другом нижними концами через штуцеры 6, а верхними концами через соединительные проходы 7. канал 8, который имеет свою центральную часть 9сообщаются с верхней водяной камерой 11, тем самым обеспечивая дымоход 5о проходами 12 и 12а. Следует четко понимать, что точная конструкция или расположение каналов для воды и дымоходов не имеет значения при использовании раскрытого здесь изобретения и что форма каждого из них может значительно варьироваться без отклонения от сущности и объема настоящего изобретения. изобретение.

Как и в обычном котле, работающем на твердом топливе, основная часть продуктов сгорания проходит вверх и назад, сталкиваясь с открытыми стенками каналов для воды, образующих камеру сгорания 4, где теплота сгорания, таким образом, передается через стенки к вода. Сгоревшие и охлажденные продукты сгорания выходят из котла через дымовую трубу 13, которая соединена с камерой сгорания и дымоходами в задней верхней части задней части котла 3.

Задняя сторона задней секции 3 котла предпочтительно снабжена дымоходными отверстиями вблизи каждого конца секции. Когда котел монтируется для работы в качестве котла с восходящей тягой, нижнее отверстие дымохода должно быть закрыто подходящей крышкой, такой как, например, крышка IC, которая, при желании, может иметь форму вентиляционной дверцы. , а когда котел собирается для работы в качестве котла с нисходящей тягой, как описано ниже, каждое верхнее дымовое отверстие должно быть закрыто подходящей крышкой, такой как, например, крышка 20, которая, при желании, может иметь форму взрывозащитной двери.

Вода подается в котел через вход обратки 14, расположенный в задней нижней части секции 3. Затем она может проходить из одной секции котла в другую по каналам 6. Количество воды, подаваемой в каждую водяную ветвь и проход секции будет зависеть от скорости, с которой вода в каждой секции нагревается и поднимается от соответствующих опор к верхним частям каждой секции котла. Когда котел используется для производства пара, уровень воды обычно поддерживается вблизи проходов 7.

Пар, поднимающийся из воды, направляется из котла через выпускное отверстие 15, хотя при желании можно использовать более одного выпускного отверстия.

Если котел используется совместно с системой водяного отопления, вода отводится от котла через выходную трубу или трубы 15 в систему.

Теперь обратите внимание на рис. 3, на котором те же четыре секции котла, которые были показаны и описаны в связи с рис. 1 и 2 были собраны с промежуточными секциями 2, перевернутыми, что позволило получить котел с нисходящей тягой для эффективного сжигания газа или жидкого топлива. Обычная горелка 16 и топка 17 здесь предусмотрены вместо решеток и других приспособлений, которые были предусмотрены в котле, работающем на твердом топливе. Как показано стрелками, сгорание топлива происходит внутри топки, а горячие газы имеют тенденцию подниматься внутри котла.

В этом месте подчеркивается важный элемент моего вклада, и особое внимание обращается на тот факт, что, когда мой котел используется как с восходящей тягой, дымовая труба 13 крепится к верхней задней стороне секции котла 3

Однако, когда мой котел используется как нисходящий тип 6, в таких условиях дымовой колпак 19, который предпочтительно имеет отдельное крепление, крепится к задней стороне секции котла 3. Однако, в отличие от дымовая труба 13, дымовой колпак 19доходит до 7 дна секции 3, где соединяется с дымовыми отверстиями котла 18. Ввиду того, что дымовой колпак IS на котле не используется при его сборке, как показано на рис. 1 и 2 он не показан. 7i Обратимся теперь к рис. 4. Сплошные стрелки указывают пути, по которым проходят горячие газы после завершения горения в топке. Газы поднимаются вверх в центральной части котла. Затем, когда они соприкасаются с открытыми поверхностями прохода воды, газы охлаждаются и спускаются вдоль внутренних стенок котла вниз мимо топки к дымоходам 12, образованным промежуточными секциями 2. Затем, как более четко показано на рис. 3 , газы проходят через отверстия 18 в секции 3 к дымовому колпаку 19а затем вверх и из котла, как указано.

Возврат воды и выпускной трубопровод аналогичны трубопроводам, описанным в связи с рис. 1 и 2, а общее течение воды через котел аналогично из нижней части котла вверх через водяные патрубки секций в верхнюю часть котла и далее наружу по трубе или трубам 15, как показано пунктирными стрелками на рис. 4.

Обращаясь теперь к рис. 5, на котором показана одна из промежуточных секций 2, следует отметить, что если секция собрана в котле в показанном положении, водяной канал обеспечивает опора для плафона 17 и в то же время обеспечивает подачу относительно холодной обратной воды в непосредственной близости от камеры сгорания сразу же после поступления в котел. Если котел предполагается использовать для сжигания твердого топлива, одну или несколько секций 2 монтируют в котле в перевернутом положении, показанном на рис. 5. В перевернутом положении водяной канал 8 находится непосредственно над котлом. камера сгорания com5 и обеспечивает дополнительную открытую поверхность внутри котла для поглощения тепла от продуктов сгорания. Кроме того, прямоугольная форма противоположного конца секции позволяет сделать большой и удобной формы зольник.

Для облегчения сборки, разборки и повторной сборки котла каждая секция снабжена поперечными отверстиями для приема обычных полых нажимных ниппелей 21 15, которые соединяют каналы для воды. Котел предпочтительно удерживается в собранном состоянии верхней и нижней стяжками 22 и 23 соответственно. Однако при желании можно, конечно, использовать и другие средства для поддержания отдельных секций котла в совместной сборке.

Следует понимать, что изобретение не ограничено конкретными вариантами его осуществления, описанными выше, но включает все такие модификации, варианты и эквиваленты, которые входят в объем прилагаемой формулы изобретения.

I пункт: 1. Котел для ручного или автоматического сжигания угля или жидкого топлива или газа, содержащий множество 0 вертикально проходящих секций, переднюю котельную секцию, заднюю котловую секцию и по меньшей мере одну промежуточную котельную секцию между ними, указанная промежуточная секция является обратимой и может быть собрана с указанной передней секцией и указанной задней секцией либо в перевернутом, либо в вертикальном положении, причем задняя секция имеет множество горизонтальных выходов дымохода, один из которых примыкает к его верхней части для крепление дымового колпака для сжигания угля или в качестве разгрузочного дверного проема для сжигания жидкого или газового топлива, при этом другой выход дымохода примыкает к нижней части указанной задней секции для крепления дымового колпака для сжигания жидкого или газового топлива или для вытяжной ящик на 5 угольных топок.

2. В котле, имеющем множество вертикально проходящих секций, переднюю секцию, заднюю секцию, одну или несколько промежуточных секций между ними, при этом указанные промежуточные секции способны переворачиваться при сборке с указанной передней секцией и указанной задней секцией для преобразования указанный котел из котла с восходящей тягой в котел с нисходящей тягой или наоборот, причем указанная задняя секция снабжена множеством дымовых отверстий, при этом в заданной сборке с указанными промежуточными секциями верхнее из указанных дымовых отверстий служит в качестве отвода газов сгорания угольного котла, при этом нижний из указанных дымовых отверстий задней секции закрывается при переводе котла на восходящий тип, а верхний из указанных дымовых отверстий задней секции закрывается при котел смонтирован для работы в качестве котла с нисходящей тягой.

3. В котле, избирательно подходящем для сжигания угля, мазута и т.п. и имеющем множество вертикальных секций, переднюю секцию, заднюю секцию и одну или несколько промежуточных секций с отверстиями, причем указанные промежуточные секции способны узел с указанными передней и задней секциями для преобразования указанного котла из котла с восходящей тягой в котел с нисходящей тягой или наоборот, причем указанная задняя секция имеет верхние и нижние дымовые отверстия, причем расположение указанных промежуточных секций обеспечивает что, когда секции перевернуты в сборе с указанной задней секцией, в нижней части котла образуется горизонтальный дымоход, чтобы сделать последний тип котла с нисходящей тягой, при этом нижнее из указанных дымовых отверстий задней секции закрывается, когда котел переоборудуют на восходящий, а верхнее из указанных дымовых отверстий задней секции закрывают при сборке котла для работы в качестве котла с нисходящей тягой.

4. В котлах с восходящей тягой, имеющих множество вертикально проходящих секций, переднюю секцию, заднюю секцию с верхним и нижним дымоходными отверстиями и одну или более промежуточных секций, имеющих множество горизонтально проходящих отверстий, причем промежуточные секции могут преобразования указанного котла из котла с восходящей тягой в котел с нисходящей тягой путем переворачивания указанных секций для переноса указанных портов с верхней на нижнюю часть указанных секций, посредством чего, когда котел используется для сжигания жидкого топлива, нижний дымоход отверстие задней секции служит выходом газов сгорания, верхнее дымовое отверстие указанной задней секции служит разгрузочным средством для предотвращения взрыва горючих газов внутри камеры сгорания, нижнее из указанных дымовых отверстий задняя часть закрыта при переводе котла на тягодутьевой тип, а верхнее из указанных дымовых отверстий задней части закрыто при сборке котла на работа в качестве котла с нисходящей тягой.

ПОЛ В. ВАНДЕНБЕРГ.

Как подключить пеллетный котел к существующему жидкотопливному котлу

28 февраля 2014 г.

Привет с мороза ВТ. Я решил купить пеллетный котел, но не знаю, как я могу установить его самостоятельно. Было указано от 10 до 15 тысяч за установку пеллергии, кеделя или аналогичного оборудования. Собираюсь сделать печь Harmon с комплектом для переоборудования или, если дешевле, нагреватель LMF Americas, если смогу его найти. Что я хотел бы сделать, так это подключить его последовательно к My Weil McLean, чтобы использовать его водопроводные клапаны, насосы и т. Д. Я просто не понимаю, как это сделать, или что мне нужно купить в дополнение к самому котлу.

Мое предложение состоит в том, чтобы загрузить несколько руководств пользователя, которые могут быть доступны в Интернете для любого котла на биомассе –
http://www.woodboilers.com/products/discontinued-boilers.html но деревянные модели также должны натолкнуть вас на некоторые идеи…..

Плита Harman с комплектом для переоборудования? Если это не настоящий пеллетный котел, вы, вероятно, пожалеете. В холодном VT вам понадобится все тепло, которое вы можете получить! Попытка сэкономить деньги — это одно, но в конечном итоге вы можете потратить на лишние гранулы, разочарование и запасное топливо… больше, чем сэкономите.

Я бы начал с предположения, что нефть никогда не упадет в цене, древесные гранулы будут относительно стабильными в долгосрочной перспективе по мере развития отрасли, а коммунальный газ не будет доступен в вашем районе. Коммунальный газ — это всегда первое, на что я обращаю внимание, и лучший выбор топлива, если он будет доступен сейчас или в будущем.

Учитывая эти предположения, я бы рассматривал возможность полного отказа от жидкотопливного котла и перехода на один из высококачественных европейских пеллетных котлов, который может работать в качестве надежного и эффективного центрального источника тепла для дома в долгосрочной перспективе, Froling, Windhager… Что-то, что легко работает без присмотра в течение длительного времени, с автоматической очисткой и автоматическим запуском.

Я бы рассматривал это как долгосрочное капиталовложение, которое в конечном итоге окупится по сравнению со стоимостью сжигания нефти. Если вы ежегодно сжигаете нефть на 2000 долларов, в течение десяти лет это будет 20 000 долларов, а пеллетный котел самого высокого качества будет выглядеть дешевым по сравнению с ним.

Я бы вообще не рассматривал то, что вы указали в своем первом посте. Мне нравится строить на долгосрочную перспективу, и я удовлетворен тем, что моя работа на самом деле экономит деньги в течение всего срока службы оборудования.

Я бы повторил то, что говорили предыдущие плакаты, что печь на пеллетах с комплектом для переоборудования – не очень хорошая идея. В наши дни мы все пытаемся сэкономить деньги, но иногда наши попытки сэкономить на самом деле в конечном итоге обходятся нам дороже. Вы рукастый / механический вообще? что-нибудь знаешь о сантехнике?

Когда мне установили бойлер, я нанял сантехника. Вероятно, есть много людей, способных выполнить установку самостоятельно, но я знал, что не умею, поэтому даже не рассматривал эту возможность. Независимо от того, что вы решите получить, вы должны сделать свою домашнюю работу, чтобы точно узнать, что будет связано с правильной установкой нового отопительного прибора, чтобы все работало максимально эффективно и безопасно.

При этом, насколько велик дом, который вы пытаетесь обогреть? Velvetfoot упомянул Harman Hydroflex 60. Я никогда не пользовался им, но я видел его в работе, когда покупал пеллетный котел, и давайте просто скажем, что слово, которое я бы использовал для его описания, «не впечатляет». Если я прав, это один из самых дешевых, если не самый дешевый пеллетный котел на рынке. Это также один из самых низких показателей выходной мощности БТЕ и наименьших физических единиц. как только я начал искать другие модели, я даже не рассматривал HF60.

ДЗЛ_Деймон
28 февраля 2014 г.

Учитывая эти предположения, я бы рассматривал возможность полного отказа от жидкотопливного котла и перехода на один из высококачественных европейских котлов на пеллетах, который может работать в качестве надежного и эффективного центрального источника тепла для дома в долгосрочной перспективе, Froling, Windhager . .. Что-то который легко работает без присмотра в течение длительного времени, с автоматической очисткой и автоматическим запуском и остановкой.
Если вы недалеко от Олбани, штат Нью-Йорк, я могу быть заинтересован в выполнении этой работы для вас. (по крайней мере 2 члена этого форума использовали меня)
О, этот циркуляционный насос к вашему нагревателю горячей воды нужно убрать. Это стоит вам $$$ с ценой на нефть…
Harman PB 105 С бункером OAK Harman для наливных грузов Серия с подводом воды с
3 года эксплуатации масляного котла Utica 86,5 % в сочетании с Intellidyne HW 3250 . …. Зонированный генератор горячей воды для зимнего использования
Тепловой насос AO smith нагреватель горячей воды на 60 галлонов для лета. Осушает подвал и обеспечивает
бесплатной горячей водой в качестве побочного продукта.
В этом духе, возможно, вы могли бы сказать, почему вы решили оставить масляный котел (удобство, избыточность?). Существуют затраты на занимаемую площадь, ежегодное техническое обслуживание, топливо, дополнительную сложность, которые можно уменьшить, используя один пеллетный котел, спроектированный и построенный на заводе в качестве автономного надежного центрального источника тепла. Я бы не рассматривал возможность установки котла, который, по моему мнению, нуждался в резервном блоке или был подвержен сбоям, ремонту, требовал чрезмерного присутствия владельца.
мой ответ… да и да… Пожалуй, единственное, что я бы добавил, это надежность. Не заблуждайтесь, масляный котел намного надежнее (возможно, его можно убрать), чем пеллетная горелка. Насколько я знаю, нет горелки для пеллет, которая могла бы работать без присмотра весь сезон. Я уверен, что кто-то меня поправит, если я ошибаюсь. с другой стороны, почти любая масляная горелка будет работать без ЛЮБОГО вмешательства. Кроме того, «избыточность» почти никогда не бывает плохой вещью
Harman PB 105 С бункером OAK Harman для наливных грузов Серия с подводом воды с
3 года эксплуатации масляного котла Utica 86,5 % в сочетании с Intellidyne HW 3250 . …. Зонированный генератор горячей воды для зимнего использования
Тепловой насос AO smith нагреватель горячей воды на 60 галлонов для лета. Осушает подвал и обеспечивает
бесплатной горячей водой в качестве побочного продукта.
синний
28 февраля 2014 г.

Предполагая, что вы окончательно определились с пеллетами – я бы избавился от масла полностью, поставил Windhager (или аналогичного качества), привязал его к существующему водонагревателю, как сейчас, если хотите (хотя использование только электричества не должно быть таким уж плохим, и если вы нервничаете из-за отсутствия второго источника тепла, как некоторые кажутся, поставьте небольшой электрический котел для резервного копирования, так как они дешевы и просты (но не так уж и дешево работать, если вы его часто используете – следовательно, в качестве резервного) и почти не занимает места.
Вы избавитесь от всех долгов по маслу, текущего обслуживания и т. д. и т. д., вы сможете использовать существующую дымовую трубу для нового котла, а если ваш существующий электрический нагреватель ГВС когда-нибудь выйдет из строя, вы сможете заменить его на HPWH.
Предполагая, что вы окончательно определились с пеллетами – я бы избавился от масла полностью, поставил Windhager (или аналогичного качества), привязал его к существующему водонагревателю, как сейчас, если хотите (хотя использование только электричества не должно быть таким уж плохим, и если вы нервничаете из-за отсутствия второго источника тепла, как некоторые кажутся, поставьте небольшой электрический котел для резервного копирования, так как они дешевы и просты (но не так уж и дешево работать, если вы его часто используете – следовательно, в качестве резервного) и почти не занимает места.
Вы избавитесь от всех долгов по маслу, текущего обслуживания и т. д. и т. д., вы сможете использовать существующую дымовую трубу для нового котла, а если ваш существующий электрический нагреватель ГВС когда-нибудь выйдет из строя, вы сможете заменить его на HPWH.
За исключением внешнего бака, масляный бак находится «там внизу» в списке МОИХ проблем. И для меня одно из лучших ощущений, которое я испытал, было, когда я добавил дополнительный бак… На данный момент у меня есть 2 бака рядом….оба заполнены на 1/2. Снимать вполне надежный масляный котел, чтобы тратить больше денег на электрический котел нет смысла. а что касается обслуживания вашего масляного котла …. в основном это происходит за счет сожженных галлонов. Ежегодные уборки будут сведены к минимуму, если он не используется (я обслуживаю свою масляную горелку. .. у меня есть ВСЕ необходимое оборудование… и опыт) Единственная причина, по которой я бы выбрал ваш вариант, – это если комната вызывает беспокойство
Harman PB 105 С бункером OAK Harman для наливных грузов Серия с подводом воды с
3 года эксплуатации масляного котла Utica 86,5 % в сочетании с Intellidyne HW 3250 ….. Зонированный генератор горячей воды для зимнего использования
Тепловой насос AO smith нагреватель горячей воды на 60 галлонов для лета. Осушает подвал и обеспечивает
бесплатной горячей водой в качестве побочного продукта.
Harman PB 105 С бункером OAK Harman для наливных грузов Серия с подводом воды с
3 года эксплуатации масляного котла Utica 86,5 % в сочетании с Intellidyne HW 3250 ….. Зонированный генератор горячей воды для зимнего использования
Тепловой насос AO smith нагреватель горячей воды на 60 галлонов для лета. Осушает подвал и обеспечивает
бесплатной горячей водой в качестве побочного продукта.
старая школа … Я использую электрические ловушки … что-то в том, что я вижу, как их глаза вылезают, заставляет меня чувствовать, что я не могу достаточно вымыть руки … и я слишком скуп, чтобы выбросить всю ловушку и мышь вместе. ..
Harman PB 105 С бункером OAK Harman для наливных грузов Серия с подводом воды с
3 года эксплуатации масляного котла Utica 86,5 % в сочетании с Intellidyne HW 3250 ….. Зонированный генератор горячей воды для зимнего использования
Тепловой насос AO smith нагреватель горячей воды на 60 галлонов для лета. Осушает подвал и обеспечивает
бесплатной горячей водой в качестве побочного продукта.
Выбор котла на пеллетах будет определять необходимость или необходимость резервного котла на жидком топливе или другом топливе. Froling или Windhager спроектированы и изготовлены на заводе для надежной автономной работы, при этом владелец должен выполнять минимальные действия, такие как очистка от золы, подача топлива и контроль за работой агрегата для обеспечения его надлежащей работы и технического обслуживания по мере необходимости.
У моего зятя есть второй дом без присмотра на огромный счет за нефть. Так как он остается без присмотра большую часть года, я не могу рекомендовать котел на пеллетах, а это именно то, что я хотел бы для него, если бы он жил там, мог бы время от времени выбрасывать золу и контролировать работу в остальном очень надежного устройства (Froling Windhager ). Резервного масла нет, зачем содержать два котла.
Я бы никогда не рассматривал одну из доступных альтернативных моделей котлов на пеллетах, которые имели такие недостатки, что резервный котел на жидком топливе считался необходимым или рекомендовался. Я ненавижу тратить деньги или делать работу дважды. Тратьте деньги на качество и экономьте на сроке службы установки.
Выбор котла на пеллетах будет определять необходимость или необходимость резервного котла, мазута или другого топлива. Froling или Windhager спроектированы и изготовлены на заводе для надежной автономной работы, при этом владелец должен выполнять минимальные действия, такие как очистка от золы, подача топлива и контроль за работой агрегата для обеспечения его надлежащей работы и технического обслуживания по мере необходимости.
У моего зятя есть второй дом без присмотра на огромный счет за нефть. Так как он остается без присмотра большую часть года, я не могу рекомендовать котел на пеллетах, а это именно то, что я хотел бы для него, если бы он жил там, мог бы время от времени выбрасывать золу и контролировать работу в остальном очень надежного устройства (Froling Windhager ). Резервного масла нет, зачем содержать два котла.
Я бы никогда не рассматривал одну из доступных альтернативных моделей котлов на пеллетах, которые имели такие недостатки, что резервный котел на жидком топливе считался необходимым или рекомендовался. Я ненавижу тратить деньги или делать работу дважды. Тратьте деньги на качество и экономьте на сроке службы установки.
Часто упоминаемые проблемы – это накопление креозота, необходимость частой очистки и проблема, которая есть, но о которой они не знают, котел всегда включен и поддерживается на заданном уровне. Включение/выключение котла — это ручное изменение термостата, чтобы котел не включался и не выключался по запросу, он срабатывал для поддержания аквастата котла даже при отсутствии запроса, что является смертью из-за короткого цикла и потери эффективности. Сообщается также, что они курят.
Всем большое спасибо. Лучшее предложение, которое я получил, было 9 тысяч за установленный Кедель с полной заменой масла. Я не смог обеспечить ссуду для него, имея дело с большим количеством ожидаемых «долгов» и тому подобного. Нет собственного капитала, под который можно было бы брать взаймы. Я могу потратить 4к, может 5к максимум. Поэтому пытаюсь сделать это самостоятельно.
то, что я предполагаю сделать после этого отзыва, – это установить пеллетный котел, а не комплект для переоборудования, вы отговорили меня от этого вместе с масляным котлом, и чтобы это сделал кто-то квалифицированный, но я, возможно, сделаю некоторые черновой работы.
У вас бустерный змеевик, а не электрический водонагреватель. Провод, который вы видите, представляет собой провод 14/2, идущий через нижний термостат для включения и выключения бронзового насоса. Это должно сэкономить вам деньги, так как вы можете установить более низкий предел.
Я бы также порекомендовал иметь резервный источник, в вашем случае масляный котел. Я активно участвовал в бизнесе по отоплению углем и дровами с 80-х годов, и почти 100% людей, которые сказали, что им не нужен резерв- ну, у них был один 5-10 лет спустя. Жизнь может подбросить вам кривые шары, которых вы никогда не ожидаете, многие из которых могут ограничить вашу способность управлять трудоемкой твердотопливной установкой. (я люблю сжигание твердого топлива, но мой опыт в этой области также делает меня реалистом. Я был парнем, которому звонили, чтобы добавить масляный блок или убрать блок дров / угля и заменить его маслом)
Во всяком случае, это мое мнение.
К сожалению, я не уверен, что ваш бюджет достаточно велик для достойной установки, к сожалению. Я могу потратить почти столько же на материалы на оптовом уровне (не включая котел) для сложной установки твердотопливного котла, сколько вы выделили на всю работу.
Мне плохо, надеюсь, я не лопнул твой пузырь.
ледяной парень4
1 марта 2014 г.

Почему бы не купить хорошую пеллетную печь в качестве альтернативы, если капитал ограничен? Печь на пеллетах за 3000 долларов – это действительно хорошее оборудование, тогда как пеллетный котел того же производителя за 5500 долларов не кажется таким уж дорогим. Печь, вероятно, позаботится о 75% + вашей потребности в отоплении.
Часто упоминаемые проблемы: накопление креозота, необходимость частой очистки и проблема, о которой они не знают, – котел всегда включен и поддерживается на заданном уровне. Включение/выключение котла — это ручное изменение термостата, чтобы котел не включался и не выключался по запросу, он срабатывал для поддержания аквастата котла даже при отсутствии запроса, что является смертью из-за короткого цикла и потери эффективности. Сообщается также, что они курят.
Я понимаю необходимость ходить на цыпочках, потому что некоторые люди на этом сайте могут быть слишком деликатными при обсуждении продукта, которым они могут владеть. Однако я бы хотел, чтобы это было не так. Я бы никогда не принял критику моего котла на свой счет. Большое значение имеет честное и объективное обсуждение как отрицательных, так и положительных аспектов различных продуктов. Как бы то ни было, мой первый сезон с Biowin был положительным опытом, пока зима подходит к концу. Я, вероятно, сделаю какой-то пост в конце сезона, скорее всего, в конце апреля.
ДЗЛ_Деймон
3 марта 2014 г.

У меня уже есть дровяная печь, и мне нужно 3 связки дров в год и 1000 галлонов масла. Какой самый дешевый пеллетный котел? Придется покупать, а потом ставить самому. Может быть, найти кого-то, кто поможет мне, кто знаком. Может ли кто-нибудь порекомендовать, где я мог бы купить один?
У меня уже есть дровяная печь, и мне нужно 3 связки дров в год и 1000 галлонов масла. Какой самый дешевый пеллетный котел? Придется покупать, а потом ставить самому. Может быть, найти кого-то, кто поможет мне, кто знаком. Может ли кто-нибудь порекомендовать, где я мог бы купить один?
Если вы купите котел только потому, что он «самый дешевый», вы можете сильно пожалеть об этом. 100 галлонов масла плюс три шнура дров звучит как ужасно много топлива. Насколько большой дом вы отапливаете и насколько хорошо он изолирован/герметичен?
В чем сложность подключения двух котлов?
Устройство системы отопления с тепловым аккумулятором
Монтаж системы открытого типа с тепловым аккумулятором
Закрытая система с тепловым аккумулятором
Монтаж закрытой системы с двумя котлами – газовым и твердотопливным
Особенностью твердотопливных котлов является необходимость загрузки дров для поддержания тепла в отопительных приборах, что требует постоянного внимания со стороны жильцов. Решением проблемы в данной ситуации можно назвать подключение теплоаккумулятора, установку дополнительного котла в систему отопления или использование одновременно двух котлов: твердотопливного и газового.
В этом случае тепло к батареям подается, если дрова в топке уже закончились, а газ в баллоне есть. Как вариант, можно установить дровяно-газовый агрегат, не требующий особых затрат и сил на монтажные работы. Но практика показала, что подключение двух котлов к одной системе намного эффективнее и выгоднее. При одновременном подключении газового и твердотопливного котла система находится в постоянном режиме работы, даже при выходе из строя одного из устройств. Выход из строя газового и дровяного котла приводит к тому, что вся система перестает работать, а помещения остывают.
Основная сложность использования двух котлов в одной системе отопления заключается в необходимости устраивать разные виды обвязки. Два газовых котла в одном доме можно ставить только при замкнутой системе отопления. То есть подключение газового котла к системе отопления не вызовет проблем. А для твердотопливных агрегатов нужна открытая система. Дело в том, что второй вариант бойлера способен нагревать воду до очень высокой температуры, что приводит к повышению давления в системе. Даже если угли горят слабо, теплоноситель продолжает нагреваться.
В такой ситуации требуется сброс давления в сети отопления, для чего в контур встроен расширительный бак открытого типа. Если объем этого элемента системы недостаточен, можно вывести в канализацию отдельную трубу для слива излишков теплоносителя. Однако установка такого бака может стать причиной попадания воздуха в теплоноситель, что может привести к повреждению внутренних элементов газового котла, труб и отопительных приборов.
Твердотопливные котлы, работающие на дровах, пеллетах или угле, нагревают воду, а тепловая энергия передается в теплоаккумулятор. Он, в свою очередь, нагревает теплоноситель, циркулирующий по замкнутому контуру отопления.
На патрубки теплоаккумулятора также устанавливаются отводы
.
Соедините котел и аккумулятор тепла двумя трубками.
Вставьте две трубы в контур между аккумулятором тепла и котлом, отступив на небольшое расстояние от кранов. На эти трубы также устанавливается запорная арматура. Дополнительные трубки позволят нагревать теплоноситель от твердотопливного котла без использования теплоаккумулятора.
Далее вставляется перемычка для соединения труб подачи и обратки в зазор между тепловым аккумулятором и котлом. Для крепления перемычки к подаче может использоваться сварка или фитинги, а к обратной трубе перемычка крепится с помощью трехходового крана. Теплоноситель циркулирует по образовавшемуся малому кругу, пока его температура не достигнет 60 градусов. При более сильном нагреве вода начинает двигаться по большому кругу, захватывая аккумулятор тепла.
Подключить фильтр очистки воды и циркуляционный насос. Оба устройства должны быть установлены на обратке отопительного контура, оптимальное место – зазор между котлом и трехходовым краном. Здесь есть ветка с насосом и фильтром. Следует помнить, что до и после этих элементов необходимо устанавливать краны. Преимуществом П-образного отвода является возможность установки байпаса, что позволит перемещаться по нему теплоносителю при отсутствии электричества. Естественно, газовая котельная в частном доме должна иметь достаточно места для размещения всего необходимого оборудования.
Трубы, присоединяемые к теплоаккумулятору, присоединяются к подающему и обратному трубопроводу. Одна из труб подключается перед насосом, а вторая – за отопительными приборами. Каждая трубка оснащена краном, сюда же следует подсоединить трубы, которые ранее были заделаны до и после теплоаккумулятора.
При обустройстве такой системы отопления твердотопливный и газовый котел в один контур подключаются параллельно с обязательной установкой группы безопасности. Открытый расширительный бак заменяется закрытым мембранным баком, который находится в специальном помещении.
Питающие трубы обоих котлов соединены. Предварительно на линии, идущей от твердотопливного котла, вырезается перемычка, по которой будет организовано движение теплоносителя по малому кругу. Расстояние от котла до точки врезки может быть до 2 метров. Рядом с мостом установлен лепестковый клапан. При отключении дровяного котла эта схема не пропускает теплоноситель в котел, несмотря на сильное давление, которое создает газовый котел.

Промышленная вентиляция в Москве строительство монтаж в Подольске
