Круговая кладка из кирпича, инструкция

Круговая кладка из кирпича, как получить ровную и гладкую окружность, видеоролик.

Обычный человек, не обладающий определёнными профессиональными навыками строителя, может возводить простые конструкции из кирпича.

Но бывают ситуации, когда необходимы варианты криволинейной или круговой кладки и вот здесь нужно знать определённые нюансы такой работы.

Информация о том, как выложить круг из кирпича может потребоваться в самых различных ситуациях.

Например если нужен:

1. Колодец;
2. Фигурная арка;
3. Башня;
4. Круглая печь;
5. Дизайнерские формы дома и так далее.

Давайте рассмотрим подробнее способы кладки по кругу и конкретные примеры возведения конструкций.

Кирпич использовался для строительства ещё в древнем Риме. За это время он изменялся, приобретая новые формы, совершенствовался. Сейчас классический кирпич — это износоустойчивый и прочный материал для строительства.

Так же, кирпич применяется и для декоративного облагораживания зданий, коттеджей, внутренней отделки зданий, например, в стиле готики или лофт.

Для оформления элементов стен часто используется круговая кладка кирпича.

• 1 Как выложить круг из кирпича
  • 1.1 Начало работы
  • 1.2 Методы кладки
  • 1.3 Кладка арочным методом
  • 1.4 Круговая кладка из кирпича, итог
    • 1.4.1 Некоторые тонкости в применении простейшего контролёра
    • 1.4.2 Кладка полукруглого эркера

Современный кирпич имеет форму параллелепипеда. Каждая его грань имеет собственное название:

• Постель (2,5*1,2см). Это основная, самая большая грань, параллельна основанию укладки;
• Ложок (2,5*1,2см). Меньше основной стороны, представляет собой длинную боковую грань;
• Тычок (1,2*0,65 см). Самая короткая грань.

Начало работы

Кладка кирпича в круговую имеет различные варианты, при этом используется любая грань, в зависимости от вида кладки.

Хотя, общие принципы такой кладки идентичны:

• Рисуется шаблон нужного размера. Для этого следует вбить колышек в центре круга, привязать шнур нужного радиуса и прочертить окружность;
• По нарисованному шаблону кладётся первый ряд. Производится расчёт кирпича. При необходимости кирпичи подпиливают, раскалывают, стёсывают или подрезают;
• Второй ряд необходимо ориентировать на внутренние грани основания. Укладывать его следует так, чтобы швы первого ряда перекрывались кирпичами второго ряда;
• Первые два ряда возводят, используя тычковую кладку. Затем, можно выложить один ряд ложковой кладкой. Такое чередование укрепит постройку, создаст стену способную противостоять большим нагрузкам.

Во время работы требуется постоянно контролировать вертикаль и горизонталь рядов. Это можно сделать, используя отвес или строительный уровень.

Если радиус кладки не очень большой, то можно установить в центре металлическую мачту (контролёр). Мачта устанавливается строго по уровню.

К мачте привязывается шнурок, на который наносится разметка. Если у вас есть возможность использовать сварку, то вместо шнурка, на мачту надевается контролёр, к которому приваривается железный штырь.

В качестве контролёра может быть кусок канализационной трубы, любое железное кольцо, подходящее по размеру.

Под контролёром устанавливается фиксатор, регулирующий высоту и не дающий рычагу съезжать вниз.

Обрезают приваренный штырь по внутреннему или внешнему радиусу строения. В зависимости от того, по какой стороне вы ориентируетесь в процессе кладки.

Чаще всего, по наружной стороне кладки, чтобы этот прут имел под собой опору. На конце этого радиуса приваривается ограничитель.

В случае если вы используете железный прут, для регулировки кладки, то мачта должна быть равной высоте строения.

Это позволит поднимать регулятор радиуса, чтобы он был на уровне выкладываемого ряда и строго перпендикулярно к мачте.

Этот прут или шнур служит контролёром радиуса кладки и не даёт сбиться и уйти в сторону. То есть, кладка будет ровной, идеально круглой, с одинаковым расстоянием от центра до стены.

Более детально этот метод показан в видеоролике, в конце статьи.

Следует напомнить, что при круговой кладке ряды кирпичей немного смещают. Это делается для того чтобы не произошло совпадение швов.

Методы кладки

Чаще всего круговая кладка из кирпича выполняется тычково-ложковым методом, при этом швы обязательно перевязывают.

Под перевязкой швов имеется в виду чередование ложкового и тычкового ряда.

Как вы понимаете, снаружи зазор между кирпичами будет больше, а внутри кирпичи укладываются почти впритык.

Широкий наружный зазор заполняется цементно-песчаным раствором, при необходимости добавляется щебень.

Кладка арочным методом

Арки, несмотря на кажущуюся воздушность, довольно прочны и устойчивы к различным разрушительным факторам.

Недаром среди развалин древних построек арки имеют более целостный вид.

Кирпичная кладка полукругом или арочного типа, выстраивается подобно круговой кладке.

Изначально, изготовляется макет, для уличной арки – из досок, для кладки кирпичной полукруглой перегородки в доме подойдёт лист фанеры.

Расположение кирпичей, также проверяется при помощи шнурка, закреплённого в центре полуокружности.

Основание арки рекомендуется выкладывать нечетным количеством кирпичей (минимум пять).

Часто, по мере выстраивания рядов, может возникнуть необходимость распила материала, для подгона кирпичей по размеру.

Самый верхний, центральный кирпич, называют замковым, так как он подобно замку скрепляет арку в единую конструкцию.

Замковый кирпич должен находиться строго по центру арки, в вертикальном положении. Чаще всего он имеет спиленную, клин-подобную форму.

Устанавливается замковый кирпич последним. То есть, вначале выкладываются кирпичи по бокам, а замковый кирпич завершает постройку.

Арка, которая выкладывается из обыкновенного, не спиленного кирпича, имеет клинообразный шов.

При этом, размеры шва должны быть не меньше 5 мм снизу, и не больше 25 мм сверху.

Круговая кладка из кирпича, итог

Круговая кладка из кирпича или возведение арки – процесс довольно сложный, требующий определённых навыков и знаний.

Поэтому, если вы желаете получить отличный результат, красивую и прочную постройку, то, лучше всего доверить работу специалисту.

Полезные статьи:

• Дачная роскошь: как сделать тандыр из кирпича своими руками и наслаждаться вкуснейшими блюдами;

• Двухэтажный кирпичный дом: что нужно знать перед началом строительства;

• Забор из кирпича надежность и защита;

• Как можно использовать старый кирпич на даче;

• Как правильно топить новую печь из кирпича.

Некоторые тонкости в применении простейшего контролёра

Кладка полукруглого эркера

Применение круглой кладки из кирпича

Кладка кирпича

В процессе кирпичной кладки есть нечто поистине умиротворяющее и оздоравливающее.

Залог успеха заключается в том, чтобы подготовить все необходимое — кучу кирпичей под рукой и строительный раствор, чтобы не нарушался ритм работы.

Совершенно свободно можно справляться с этой работой самостоятельно, но если у вас есть энергичный помощник, который будет подавать вам кирпич и месить раствор, тем лучше.

Планирование кладки

СТЕНЫ И КОРОБЧАТЫЕ КОНСТРУКЦИИ

Для постройки стены выложите первый ряд кирпичей с одной стороны, оставляя 10-миллиметровые зазоры между кирпичами для раствора. Старайтесь максимально уложиться в выбранные вами размеры.

(Если вы строите коробчатую конструкцию, измерьте следующую сторону и повторите уже описанную процедуру.) Уложите второй ряд на первый таким образом, чтобы вертикальные швы в рядах были смещены относительно друг друга.

Таким образом вы сможете спланировать постройку так, чтобы уйти от необходимости рубки кирпича.

КРУГЛЫЕ ПОСТРОЙКИ, АРКИ И КРИВЫЕ

Допустим, вы хотите выложить круглую постройку или кривую из кирпича с радиусом 1 м. Возьмите два деревянных колышка и свяжите их веревкой таким образом, чтобы они отстояли друг от друга на 1 м. Вбейте один колышек в землю, а вторым очертите круг. Уложите кирпичи всухую по линии описанной окружности.

Обратите внимание

Когда положите последний кирпич, поправьте все остальные, чтобы между ними были равные зазоры и получилась аккуратная линия. (По желанию схему кладки можно нарисовать в масштабе.) Возможно, для построек с кривыми линиями вы захотите использовать половинки кирпичей или укладывать целые на ребро.

Если вы строите арку, перед началом работы выложите ее на земле, чтобы избежать ошибок.

Сначала спланируйте первые два ряда кладки коробчатой конструкции Кирпичные половинки в сочетании с плиткой (слева) и ряд кирпичей, уложенных на ребро (справа)

Основные операции

РАЗМЕТКА ЛИНИИ КЛАДКИ

Определите линию кладки стены, вбив по колышку с каждого конца фундамента. Возьмите отрезок веревки и проведите им по куску мела или пропустите через контейнер с толченым мелом. Туго натяните веревку между колышками на расстоянии нескольких миллиметров от земли, при этом веревка должна касаться земли.

Когда вы добьетесь того, чтобы веревка проходила соответственно линии кладки стены, натяните веревку двумя пальцами и отпустите, чтобы она ударила по бетону, оставив на нем отметку мелом. (В качестве альтернативы можно воспользоваться простым устройством под названием «меловая отбивка», в которое засыпается мел.

Веревку с осевшим на ней мелом вытаскивают из коробка и с помощью ее «отбивают» нужную отметку.)

НАНЕСЕНИЕ СТРОИТЕЛЬНОГО РАСТВОРА

Нанесите слой раствора толщиной 12 мм и длиной 300 мм, а затем проведите по раствору острым концом кельмы, сделав углубление. Уложите первый кирпич и подгоните его с помощью ручки кельмы, выдавливая из швов излишки раствора, таким образом, чтобы ширина швов была около 10 мм.

Острым концом кельмы нанесите излишки раствора на торец кирпича для формирования вертикального шва, а затем уложите второй кирпич. Продолжайте кладку до окончания ряда. Следует проверять высоту каждого ряда, а также с помощью вертикальной, горизонтальной и диагональной проверки спиртовым уровнем следить за тем, чтобы кладка была ровной в вертикальной плоскости. Вверху.

Существуют различные способы нанесения раствора. Это лишь один из них, и он прекрасно подойдет для новичка.

НЕЖЕЛАТЕЛЬНО

В жаркий день пускать в кладку сухие кирпичи: всегда смачивайте их, чтобы они на ощупь были чуть менее сухими. Сразу же удалять излишки раствора, вышедшего из швов, поскольку вы испачкаете кирпич.

Важно

Гораздо лучше оставить все как есть до тех пор, пока кирпичи не поглотят влагу из раствора, а затем убрать излишки кельмой. * Использовать для замеса раствора крупный, грязный песок или просроченный цемент.

Берите для работ строительный песок и свежий цемент.

* Чтобы раствор не схватился на кельме, расшивке и спиртовом уровне, мойте их приблизительно каждые полчаса.

Дополнительные техники

Если вам трудно выдерживать одинаковый размер швов при строительстве стены, вам поможет мерная рейка. По всей длине такой рейки попеременно проставлены размеры кирпича и швов: 65 мм — высота или толщина кирпича, затем 10 мм — ширина шва, потом снова 65 мм, 10 мм, 65 мм и так далее до конца рейки.

Прикладывая такую рейку к стене.
вы сможете оценить свои успехи, а затем внести необходимые коррективы, прижав кирпичи сильнее или добавив раствора в швы. Никогда не думайте, что, допустив ошибки там и сям, вы получите хороший результат, — такого не будет.

Важно действовать последовательно и следить затем, чтобы каждый кирпич был уложен как следует.

Использование штангенциркуля

Вверху. Уложите кирпич на слой раствора и подгоните его с помощью кельмы каменщика.Внизу. Существуют различные способы нанесения раствора. Это лишь один из них и он прекрасно подойдет для новичка.

Кирпич (укладывается на слой строительного раствора толщиной 12мм) Кельма каменщика Строительный раствор (излишки раствора наносятся на торец кирпича) Кельма каменщика Линия проверки спиртовым уровнем

Штангенциркуль используется при возведении круглых построек или построек со скругленными углами. Как правило, штангенциркуль состоит из доски (плечо) с отверстием на одном конце, деревянного бруса толщиной в кирпич (опорный брус) и листа фанеры (основание). Опорный блок размещается на основании, к которому он прижимается кирпичами, чтобы не съехал.

Плечо вращается на вбитом в опорный брус гвозде. Каждый кирпич укладывается таким образом, чтобы он находился на одной линии с центром окружности и едва касался конца плеча. К концу плеча можно прикрепить D-образную деталь, по которой проверяется правильность положения краев кирпичей, укладываемых под прямым углом к плечу.

Существуют незначительные вариации изготовления такого шаблона.

Расшивка швов

По желания на конце плеча можно закрепить гвоздь, который будет служить указкой.

Понятие «расшивка швов» означает обработку швов из раствора между кирпичами. Существует 4 основных вида расшивки швов: вогнутая, выпуклая, прямоугольная вподрезку и односрезная.

Расшивка выполняется по мере кладки кирпичей или после окончания строительства стены (не следует производить расшивку, если раствор еще не отдал лишнюю влагу в кирпич и слишком пластичен). Вогнутые швы получают с помощью бруска круглого сечения, ручки расшивки или другого инструмента, которым проводят по шву, убирая излишки раствора.

Если для строительства стен используется старый кирпич, лучше всего выбрать вогнутую расшивку: дождитесь конца дня, а затем кончиком лезвия расшивки быстро уберите из шва излишки цемента. Такая обработка швов идеально подойдет для садовой стены в рустикальном стиле.

Для выполнения выпуклой расшивки швов нужно подвинуть раствор от краев шва к его середине, чтобы получился выпуклый шов. Прямоугольная вподрезку расшивка выполняется краем кельмы — излишки раствора срезаются вровень с кирпичом.

Швы между кирпичами нужно хорошо заполнить раствором. Чтобы сделать это, воспользуйтесь кельмой.

Для выполнения выпуклой расшивки обработайте швы с двух сторон, для односрезной расшивки раствор выбирается из шва под углом Вогнутая расшивка Расшивка прямоугольная вподрезку Выпуклая расшивка Односрезная расшивка

Применение других материалов в кирпичной кладке

В прошлом кирпичные стены не были такими однотипными. Их клали из кирпича разной толщины, а швы между кирпичами были намного более широкими. В некоторых районах было принято заполнять швы мелким камнем или битой плиткой.

Вместо того чтобы рубить или стачивать кирпич для кладки фигурных арок, пускали в ход кровельную или старую напольную плитку для заполнения зазоров. В некоторых приморских районах было принято украшать швы ракушками.

Некоторые строители применяли в кладке кирпич особой формы.

Источник: https://FirePlace.su/pech-kirpich/kladka_kirpicha.html

Круглая кладка кирпича — как сделать?

Водоснабжение – проблема, с которой часто приходится сталкиваться владельцам коттеджей и загородных домов. Как правило, сперва нужно пробурить скважину и построить колодец из кирпича.

Причем сделать такой колодец может не только профессионал.

Любой справится с этим! Достаточно изучить все нюансы строительства колодца из кирпича своими руками, и подготовить все необходимые инструменты и материалы.

Особенности устройства кирпичного колодца

Практически все колодцы из кирпича имеют толщину стен от 250 до 370 мм. Все зависит от глубины колодца – чем она больше, тем больше толщина стен.

Для строительства колодца из кирпича используются следующие инструменты:

1. Лопаты с короткой и длинной ручкой;
2. Веревка с крючком;
3. Ведра для поднятия грунта;
4. Насос;
5. Лестница;
6. Тренога и цепная лебедка, которая устанавливается на нее.

Дно колодца должно обязательно быть горизонтальным. Заранее изготовьте три круглые рамы. Их диаметр должен быть от одного метра и увеличиваться по нарастающей.

Нижняя рама изготавливается из металла, а другие две – из древесины. Диаметр основной рамы должен быть больше вспомогательных на 50 мм, ширина должна равняться габаритам укладки.

С наружной стороны раму установите стельной нож, который будет повторять форму рамы.

Вспомогательные рамы изготавливаются из древесины толщиной 80 мм.

Совет

Для того, чтобы кирпичный колодец был более прочным, рамы усиливают за счет вставки в них анкеров (диаметр – 15 мм). Эти анкеры крепятся гайками с шайбами. Затем опустите смонтированные и выровненные рамы в колодец и проверьте горизонтальность установки рамы.

На горизонтально установленную основную раму нужно надеть промежуточную раму, затем скрепить их гайками с шайбами. Обратите внимание, что анкеры должны стоять строго вертикально.

Последний этап – закрепление всей конструкции жердями, бревнами и досками.

Особенности кирпичной кладки

Кладка колодца из кирпича требует использования следующих инструментов:

1. Расшивка;
2. Кельма;
3. Молоток-кирочка;
4. Угольник;
5. Уровень, отвес;
6. Скобы с поперечной планкой.

Кирпичная кладка колодца выполняется из рядового строительного кирпича. Ни в коем случае не используйте силикатный кирпич, так как он уязвим перед высокой влажностью колодца.

Приготовьте раствор для кладки из цемента М-150 и песка в соотношении 1:2 или 1:3. Затем добавьте воды и как следует перемешайте раствор до нужной консистенции.

Первый ряд смоченных водой кирпичей положите на слой раствора толщиной 10 мм. Первый и второй ряды кладите тычковым способом. Так как кладка имеет округлую форму, снаружи в оставшийся зазор нужно заложить раствор.

Кирпичный колодец можно выложить ложковыми или тычковыми рядами. Их нужно класть, чередуя между собой. Кирпичная кладка колодца выполняется с правильной перевязкой швов, только так можно добиться ее максимальной прочности.

Чтобы колодец был правильной формы, создайте шаблон. Он поможет сделать качественную кладку легко даже в том случае, если у Вас нет соответствующих навыков. Шаблон следует крепить на ряд кирпичей при помощи простых крючков.

Когда первый ряд выложен, начинайте кладку второго, приподнимая шаблон и размещая его напротив следующего ряда кирпича.

Когда кладка дошла до анкера, вырубите отверстие для него. Пустоты между кирпичом и анкером плотно закройте раствором.

Обратите внимание

Чтобы колодец был более крепким, прокладывайте в его структуре тонкую армированную проволоку через каждые 5 рядов. Разместите ее в 30 мм от края кладки.

Кладка не должна упираться в промежуточную раму. Прежде всего, вставьте в нее анкеры и жестко закрепите следующую промежуточную раму с основной.

Обязательно проверяйте, чтобы рамы стояли строго горизонтально и вертикально. Вертикальность устанавливайте с помощью анкеров, а проверяйте с помощью отвеса. Проверяйте прочность установки конструкции, а затем продолжайте кладку колодца из кирпича своими руками.

Кладку приостанавливайте за 50 мм до промежуточной рамы. Промежуток между кладкой и рамой закладывайте раствором, можно добавить в него щебня или гравия. Сделать это можно при помощи доски. Тщательно утрамбуйте раствор.

На этот слой поджимайте раму, старайтесь прижать ее как можно плотнее. Не забывайте вырубать в кирпичах гнезда под концы анкеров, тогда рама ляжет плотно на раствор.

Рекомендации по кладке

Если вода в колодец поступает с боков, не забудьте оставить окна для монтажа фильтров. Они изготавливаются из пористого бетона.

Если колодец глубокий, установите стальные скобы для его обслуживания. Глубина закрепления должна составлять не менее 120 мм на расстояние в 200 мм. Для защиты их от ржавчины нанесите два слоя водостойкой краски.

Оштукатурьте кладку с наружной стороны. Штукатурка проводится с помощью раствора в пропорциях 1:1 или 1:2. Далее разбавьте водой и размешайте до состояния густой сметаны. Нанесите штукатурку один раз, а затем тщательно выровняйте при помощи полутерка. Используйте раствор в течение 60 минут. Помните, что чем дольше он будет стоять, тем ниже будет прочность.

Важно

Для уменьшения трения между грунтом и кладкой, обшивайте досками расстояние между основной рамой и первым дополнительным кольцом. Монтируйте доски вертикально, чтобы они не мешали кладке.

Внутренние стенки колодца качественно оштукатурьте. Штукатурка проводится в два этапа. Наносить штукатурку нужно только после того, как выполнен первый захват или ярус.

Приготовьте раствор аналогично, как и для штукатурки наружной стены кладки. Нанесите его слоем 5 мм. Штукатурка заполняет все неровные места и хорошо схватывается. Затем нанесите второй слой, более толстый.

Выровняйте его как следует. Чтобы работа была выполнена более качественно, установите маяки. Сделайте их из раствора или из специально приготовленных деревянных реек.

Нанесите раствор и растирайте его, опираясь на рейки при помощи правила.

Несколько советов по проведению работ

Когда оштукатуривание первого захвата окончено, начните выемку грунта. Не забывайте при этом время от времени проверять горизонтальность и вертикальность конструкции.

Сделайте кирпичную кладку второй захватки с ее последующим оштукатуриванием.

Когда колодец достиг водоносного слоя, определите, откуда именно поступает вода. Если она подходит с боковых стен, вставьте в отверстия фильтры. Если же вода подходит со дна, заделайте отверстия кирпичом и покройте слоем штукатурки. Если вода мешает работе, откачайте ее при помощи наноса. За это время раствор схватится, и будет затвердевать уже под водой.

Чтобы не произошло опускания колодца глубже в грунт, под ножки следует подложить бетонные затяжки или крупный камень плитняк. Края затяжек должны выступать наружу на 250 мм или более.

Когда колодец построен, засыпьте его дно щебнем или гравием с песком. Так Вы создадите экологичный фильтр. Толщина слоя должна быть не менее 500 мм. Затем уберите весь мусор, оставшийся после работы, и продезинфицируйте воду и колодец.

Перед употреблением воду проверьте ее в лаборатории. Если она нормальная, используйте воду из колодца для приготовления пищи и питья.

Чтобы в колодец не попал мусор, сделайте крышку и крышу над ней.

Источник: https://trivita.ua/ru/blog/kruglaya-kladka-kirpicha-kak-sdelat-a-431/

Круговая кладка из кирпича, инструкция

Круговая кладка из кирпича, как получить ровную и гладкую окружность, видеоролик.

Обычный человек, не обладающий определёнными профессиональными навыками строителя, может возводить простые конструкции из кирпича.

Но бывают ситуации, когда необходимы варианты криволинейной или круговой кладки и вот здесь нужно знать определённые нюансы такой работы.

Информация о том, как выложить круг из кирпича может потребоваться в самых различных ситуациях.

Например если нужен:

1. Колодец;
2. Фигурная арка;
3. Башня;
4. Круглая печь;
5. Дизайнерские формы дома и так далее.

Давайте рассмотрим подробнее способы кладки по кругу и конкретные примеры возведения конструкций.

Кирпич использовался для строительства ещё в древнем Риме. За это время он изменялся, приобретая новые формы, совершенствовался. Сейчас классический кирпич — это износоустойчивый и прочный материал для строительства.

Так же, кирпич применяется и для декоративного облагораживания зданий, коттеджей, внутренней отделки зданий, например, в стиле готики или лофт.

Для оформления элементов стен часто используется круговая кладка кирпича.

Как выложить круг из кирпича

Современный кирпич имеет форму параллелепипеда. Каждая его грань имеет собственное название:

• Постель (2,5*1,2см). Это основная, самая большая грань, параллельна основанию укладки;
• Ложок (2,5*1,2см). Меньше основной стороны, представляет собой длинную боковую грань;
• Тычок (1,2*0,65 см). Самая короткая грань.

Начало работы

Кладка кирпича в круговую имеет различные варианты, при этом используется любая грань, в зависимости от вида кладки.

Хотя, общие принципы такой кладки идентичны:

• Рисуется шаблон нужного размера. Для этого следует вбить колышек в центре круга, привязать шнур нужного радиуса и прочертить окружность;
• По нарисованному шаблону кладётся первый ряд. Производится расчёт кирпича. При необходимости кирпичи подпиливают, раскалывают, стёсывают или подрезают;
• Второй ряд необходимо ориентировать на внутренние грани основания. Укладывать его следует так, чтобы швы первого ряда перекрывались кирпичами второго ряда;
• Первые два ряда возводят, используя тычковую кладку. Затем, можно выложить один ряд ложковой кладкой. Такое чередование укрепит постройку, создаст стену способную противостоять большим нагрузкам.

Во время работы требуется постоянно контролировать вертикаль и горизонталь рядов. Это можно сделать, используя отвес или строительный уровень.

Если радиус кладки не очень большой, то можно установить в центре металлическую мачту (контролёр). Мачта устанавливается строго по уровню.

К мачте привязывается шнурок, на который наносится разметка. Если у вас есть возможность использовать сварку, то вместо шнурка, на мачту надевается контролёр, к которому приваривается железный штырь.

Совет

В качестве контролёра может быть кусок канализационной трубы, любое железное кольцо, подходящее по размеру.

Под контролёром устанавливается фиксатор, регулирующий высоту и не дающий рычагу съезжать вниз.

Обрезают приваренный штырь по внутреннему или внешнему радиусу строения. В зависимости от того, по какой стороне вы ориентируетесь в процессе кладки.

Чаще всего, по наружной стороне кладки, чтобы этот прут имел под собой опору. На конце этого радиуса приваривается ограничитель.

В случае если вы используете железный прут, для регулировки кладки, то мачта должна быть равной высоте строения.

Это позволит поднимать регулятор радиуса, чтобы он был на уровне выкладываемого ряда и строго перпендикулярно к мачте.

Этот прут или шнур служит контролёром радиуса кладки и не даёт сбиться и уйти в сторону. То есть, кладка будет ровной, идеально круглой, с одинаковым расстоянием от центра до стены.

Более детально этот метод показан в видеоролике, в конце статьи.

Следует напомнить, что при круговой кладке ряды кирпичей немного смещают. Это делается для того чтобы не произошло совпадение швов.

Методы кладки

Чаще всего круговая кладка из кирпича выполняется тычково-ложковым методом, при этом швы обязательно перевязывают.

Под перевязкой швов имеется в виду чередование ложкового и тычкового ряда.

Как вы понимаете, снаружи зазор между кирпичами будет больше, а внутри кирпичи укладываются почти впритык.

Широкий наружный зазор заполняется цементно-песчаным раствором, при необходимости добавляется щебень.

Кладка арочным методом

Арки, несмотря на кажущуюся воздушность, довольно прочны и устойчивы к различным разрушительным факторам.

Недаром среди развалин древних построек арки имеют более целостный вид.

Кирпичная кладка полукругом или арочного типа, выстраивается подобно круговой кладке.

Изначально, изготовляется макет, для уличной арки – из досок, для кладки кирпичной полукруглой перегородки в доме подойдёт лист фанеры.

Обратите внимание

Расположение кирпичей, также проверяется при помощи шнурка, закреплённого в центре полуокружности.

Основание арки рекомендуется выкладывать нечетным количеством кирпичей (минимум пять).

Часто, по мере выстраивания рядов, может возникнуть необходимость распила материала, для подгона кирпичей по размеру.

Самый верхний, центральный кирпич, называют замковым, так как он подобно замку скрепляет арку в единую конструкцию.

Замковый кирпич должен находиться строго по центру арки, в вертикальном положении. Чаще всего он имеет спиленную, клин-подобную форму.

Устанавливается замковый кирпич последним. То есть, вначале выкладываются кирпичи по бокам, а замковый кирпич завершает постройку.

Арка, которая выкладывается из обыкновенного, не спиленного кирпича, имеет клинообразный шов.

При этом, размеры шва должны быть не меньше 5 мм снизу, и не больше 25 мм сверху.

Круговая кладка из кирпича, итог

Круговая кладка из кирпича или возведение арки – процесс довольно сложный, требующий определённых навыков и знаний.

Поэтому, если вы желаете получить отличный результат, красивую и прочную постройку, то, лучше всего доверить работу специалисту.

Полезные статьи:

• Двухэтажный кирпичный дом: что нужно знать перед началом строительства;

• Забор из кирпича надежность и защита;

• Как можно использовать старый кирпич на даче;

• Как правильно топить новую печь из кирпича.

Некоторые тонкости в применении простейшего контролёра

Кладка полукруглого эркера

Источник: https://kirpichman. ru/postrojki/krugovaya-kladka-iz-kirpicha-instruktsiya/

Круглые технические колодцы из кирпича

 Круглые технические колодцы из кирпича.

  Очень часто различного рода коммуникации прячут под землю в технических колодцах. Это может быть канализационное оборудование, узел связи, спрятанная под землю водяная колонка, оборудование для бассейнов, прочее. Колодцы по своей форме могут быть разными, но чаще всего их делают круглыми. Слово «круглый» условное.

На самом деле такие колодцы имеют форму полого цилиндра, которые для удобства и простоты назвали круглыми. Вид сверху сразу замечает округлую форму колодца. Колодцы могут быть изготовлены из готовых бетонных колец различного диаметра, а могут быть построены вручную с помощью кирпича. О кирпичном варианте и будет разговор.

  Начать нужно с того, что для домашних условий большие колодцы не особо нужны. В основном размеры варьируются от 1 м до 3 м глубины. Диаметр колодца обычно не превышает 1,5 м.

Важно

При расчете затрат часто получается, что такой небольшой колодец дешевле построить самому из кирпича. На первый взгляд круглая кладка пугает новичков.

Но, разобравшись подробнее, начинаешь понимать, что сложного тут ничего особо нет.

  Начинаем, конечно, с ямы. Яму выкапываем немного большего размера, чем внешние размеры будущего колодца. Выкопав яму, приступаем к утрамбовке дна с помощью тяжелого твердого предмета.

После этого дно ямы просыпаем речным крупнозернистым песком в 50 мм слоя. Хорошо промываем его водой. Песок от такой обработки даст мертвую усадку. Далее, если есть возможность, просыпьте сверху щебнем до 30 мм слоя.

Щебень также нужно утрамбовать. «Подушка» для бетонирования основания готова.

  Изготовляем бетон из цемента, песка, гранитного щебня. Бетон получаем путем смешивания 1 ведра цемента, 2 ведер песка, 3 ведер гранитного щебня. Влажность полученного бетона должна быть немного ниже средней. Бетон укладывается слоем до 100 мм.

Для большей крепости бетон армируют кладочной сеткой с арматурой 3 мм и ячейкой 100Х100 мм. Этого для армирования нашей бетонной плиты вполне достаточно. После бетонирования нужно дать схватиться бетону хотя бы пару суток.

Если делать полностью по правилам (что настоятельно рекомендуется), то бетону нужно устояться 28 дней.

  Небольшой нюанс. Поскольку колодец будет круглым, то и яму с бетоном старайтесь делать примерно такими же. Это сэкономит вам силы, материалы и время.

Совет

  Теперь переходим непосредственно к кладке колодца. Начинаем с того, что нужно найти центр будущей окружности колодца. Определите радиус внутренней окружности. Если вы хотите иметь колодец внутренним диаметром в 1 м, то радиус равен 500 мм. Отрежьте шнур в 500 мм таким образом, чтобы на одном из его концов был привязан мел.

Другой конец шнура фиксируем в центре колодца. Натянув от центра до мела шнур, начинаем вести мелом по кругу, рисуя на бетоне будущие границы внутренней части стены колодца. Вся эта техническая операция очень проста. Иногда на дно ставят уже готовые бетонные (или какие другие) окружности, как на фото.

И по этой окружности выводят остальную часть стены.

  Существуют разные способы кладки колодцев по кругу. Есть способ продольной однорядной кладки по кругу. Рекомендуем избегать такого варианта. Такая кладка считается технически ненадежной для подземных сооружений.

В кладке двухрядной слово «двухрядная» для круглого колодца зачастую условное. На фото показан вариант, где вся кладка выполнена с помощью поперечной кладки кирпича. Такой вариант кладки является самым приемлемым для любых округлых стен.

Построенные таким способом округлые стены являются технически самыми крепкими и устойчивыми.

  По ходу кладки через 4-5 рядов укладываем дополнительно армированную кладочную сетку для усиления. Особенно этот момент важен, если будущий колодец будет выполнять функцию септика.

  Как выдержать круг в основании колодца? Первый ряд кладки вы выполняете по нарисованной вами линии окружности. Второй ряд кладки выполняете по внутренним границам первого ряда. И так далее. После кладки третьего ряда с помощью пузырькового уровня (см. фото) проверяете вертикальный уровень кладки.

Делаете это по всей окружности. Уровень (см. фото) должен показывать на глаз 100%. Проверяете уровень по всему периметру внутренней окружности стены. Такую процедуру проделываете с каждым последующим рядом.

Обратите внимание

Для полной уверенности вертикальный уровень внутренней части стены можно проверить с помощью отвеса.

  Не забываем проверять и горизонтальный уровень кладки с помощью все того же пузырькового уровня. Если хотите более точного горизонтального уровня, то используйте для проверки водный уровень. Он покажет на 100%.

  Размер растворных швов внутренней части кладки не должен превышать 10 мм. Что касается расхождения боковых швов вширь, то это пространство полностью заполняем раствором (см. фото). Вертикальные швы рядов не должны совпадать между собой.

  Технические подземные колодцы могут быть полностью в земле, а могут выступать из нее на некоторую высоту. В последнем случае наружную поверхность рекомендуем заштукатурить. Если в колодец должны заходить различные коммуникации, то побеспокойтесь заранее об этом, оставив в стене соответствующие отверстия. Это же касается и возможности спуститься в колодец.

Для этого в кладку стены вмуровывают большие железные скобы, которые впоследствии будут выступать в роли лестницы. Заранее просчитайте, что нужно сделать первым: колодец или то, что будет внутри него. Возможно, вначале нужно поставить оборудование, а затем строить колодец вокруг него – бывает и такое.

Например, скважину бурят первой вместе с остальными работами связанных с нею, а потом выкладывают колодец для нее.

  Если колодец предназначен для коммуникаций связанных с электрическим напряжением, то сделайте наружную гидроизоляцию стены колодца. То же самое следует сделать перед заливкой бетонного пола колодца. Для этого под будущую нижнюю бетонную плиту подстилают рубероид. Можно перед заливкой бетона пролить смолою.

В любом случае и то, и другое нужно сделать так, чтобы бетон от земли полностью был изолирован. То же самое сделайте и после кладки стены колодца. Для этого перед кладкой выкапываем яму под колодец таких размеров, чтобы вы могли свободно проходить вдоль стены снаружи. Это максимально упростит вам работу по нанесению гидроизоляционного слоя на стены колодца.

Важно

Вместо рубероида можно покрыть стену слоем праймера – нагретой смеси нефтеполимерной смолы и солярки. Праймер наносится с помощью малярной кисти. Для уверенности после высыхания первого слоя наносят второй. Точно так же можно использовать и современные гидроизоляционные смеси проникающего действия.

Вопрос гидроизоляции колодцев вдвойне актуален, если уровень грунтовых вод достаточно высок, а весной талая вода накрывает колодец с верхом.

Кирпич для строительства колодца используют только красный керамический. В последнее время из-за низкого качества красного кирпича многие делают колодцы (и другие подземные сооружения) из белого силикатного кирпича.

Аргументация исходит в пользу качества этого кирпича, которое зачастую выше качества красного керамического. Мол, дольше простоит. Доля правды в этом есть, но все же лучше найти качественный красный. Прекрасным вариантом будет «сталинский» или «царский» кирпич б/у – их качество сомнению не подлежит.

И не смотрите на то, что кирпич б/у будет разноцветным – под землей фактор цвета и красоты не существенен.

  По окончании кладки колодец накрывают сверху бетонной плитой. Плиту можно купить готовую с отверстием, а можно сделать самому. Технология та же, что и у плиты основания. Заливать верхнюю плиту можно прямо на месте, а можно отдельно.

Если заливаете на месте, то для этого нужно изготовить соответствующую опалубку. Если заливаете отдельно, то рядом с колодцем делаете лопатой углубление в земле по форме будущей плиты. Можно не вкапываться, а сделать на ровной поверхности бортики.

Делаете армирование с таким расчетом, чтобы по обе стороны плиты из бетона торчали две железных петли. С помощью этих петель вы сможете взять эту плиту (вручную, с помощью крана), что бы вложить ее на место. Плита перед укладкой должна сохнуть не меньше месяца.

В обоих случаях толщина самодельной плиты не превышает 100 мм.

Источник: http://houseinform.ru/articles/kruglyie_tehnicheskie_kolodtsyi_iz_kirpicha

Кирпичная кладка арок и сводов

Архитектурные особенности строений различной конфигурации вынуждают выполнять кладку не только стен, но и прочих поверхностей (арок, сводов, столбов и т.п.) из кирпича или иного камня правильной формы.

расчет кирпичного свода

Особенностью является то, что все работы необходимо проводить с использованием специального раствора (портландцемент), который обладает особыми характеристиками. Это обусловлено необходимостью быстрейшего застывания раствора.

Процесс кладки арок и сводов достаточно трудоемкий и требует особого внимания и умения. Прежде, чем приступать в данной задаче, следует составить проект, утвердить и только потом приступать к строительству. При наличии рабочих чертежей, в которых выполнен расчет кирпичного свода, закупаются материалы для выполнения поставленной задачи.

Совет

Традиционно для кладки арок и сводов используют клиновый кирпич, который имеет трапециевидную форму. Применение такого кирпича обеспечивает не только эстетическую привлекательность конструкции, но и максимальную надежность и прочность крепления всей структуры.

Можно использовать и обычный кирпич, который при необходимости по всей его длине подтесывают для придания клиновидной формы. В обязательном порядке проводится постоянный контроль качества кладки. Для этого используется шнур, линейка, уровень. Замковый кирпич устанавливается с применением усилия, таким образом, заклинивая кладку.

Область применения арок и сводов

кладка кирпичного свода

Арочный свод может служить одним из вариантов выполнения верха любого проема. Как правило, подобную конструкцию сооружают:

• в проемах стен;
• в качестве облицовки;
• при возведении печей, каминов, уличных мангалов, барбекю;
• для создания оригинального портала (ворота, калитка).

Дополнительно можно соорудить купол из кирпича, что будет служить некой «изюминкой» архитектурного дизайна. Мастерская кладка карниза из кирпича выглядит не менее привлекательно, но обусловлена определенными нюансами, не позволяющими выполнить данную задумку на разных объектах недвижимости.

пример кирпичного свода

Перед началом кладки следует смастерить опалубку, по которой будет передвигаться шаблон, при этом учитываются следующие параметры:

• выбор формы свода;
• точный расчет радиуса арки;
• определение расстояния между опорами;
• уточнение толщины кладки;
• предварительный расчет.

Если арку планируется возводить на старом здании, то предварительно необходимо укрепить фундамент, что минимизирует вероятность деформации проемов. Процесс кладки сводов зависит от планируемого вида конструкции, но предполагает проведение этого мероприятия в несколько этапов:

• составление чертеж конструкции;
• монтаж шаблона;
• кладка свода;
• укрепление конструкции;
• демонтаж кружал;
• выполнение облицовочной декорации.

перевязка кирпичного свода

Все этапы выполняются максимально быстро. Причем кладку необходимо вести от «пят» к «замку» синхронно с обеих сторон. Швы не оставляются пустыми.

Они полностью заполняются строительным раствором, а верхняя поверхность затирается остатками смеси. Немаловажную роль для выполнения данного мероприятия играет температура воздуха и влажность.

Выкладывать кирпичный свод при минусовых температурах категорически запрещено.

арочный свод пример

Возведение арок и сводов применяется не только в гражданском строительстве. Довольно часто подобную технологию используют в процессе сооружения церквей. Технология выполнения данного мероприятия аналогична. Разница лишь в масштабах и количестве необходимого стройматериала. По конструкции кирпичные своды бывают:

• крутые;
• плоские;
• пологие;
• полуциркульные;
• трехцентровые.

Проведение подготовительных работ и процесса кладки

пример стройки церкви

Визуально оценив масштабы работы, следует приступать к построению утвержденной конструкции. Для изготовления шаблона обычно используют ДСП и брусья. Предварительно рассчитанные параметры наносятся на лист и вырезается заготовка.

Монтировать шаблон следует предельно аккуратно, поскольку от этого зависит эстетичность будущей арки. Если существует необходимость создания более прочной конструкции, то целесообразней использовать каркас, изготовленный из арматуры.

Такой шаблон применяется в качестве кружала при сооружении опалубки.

Перед началом кладки все необходимые материалы и инструменты следует максимально близко расположить к рабочей зоне. Кирпич предварительно замачивается в воде.

Поскольку кладка арки выполняется одновременно с двух сторон, складировать кирпич следует и с правой, и с левой стороны от места работы.

Если в качестве основы кладки используется кирпич, бывший в употреблении, то для придания эстетичности поверхность арки необходимо дополнительно облицевать. Можно также соорудить карниз кирпичной стены, что создаст законченный вид конструкции.

процесс кладки церквей

Рассматривая проекты церквей из кирпича, становится очевидным, что высота купола и его габаритность предполагают укрепление стен сооружения. Кладка выполняется по однорядной или многорядной системе перевязки швов. В местах, максимальной нагрузки дополнительно укладывается стальная сетка, которая не позволяет появляться трещинам.

Учитывая то, что со временем своды могут немного просесть, монтаж кружал выполняют немного выше предполагаемой высоты. В таком случае кирпичные своды перекрытия будут сооружаться с предельной аккуратностью, не допуская каких-либо оплошностей. Ведь даже малейший недочет может привести к неустойчивости конструкции и ее дальнейшему разрушению.

Обратите внимание

После того, как арочный свод из кирпича будет выложен, необходимо предоставить время, позволяющее раствору окончательно затвердеть.

В зависимости от сложности и габаритов конструкции данный этап может продлиться несколько дней, после чего можно будет демонтировать опалубку.

В некоторых случаях не предоставляется возможным безболезненно вынуть опалубку не повредив свод. Поэтому необходимо заранее проработать возможность установки съемной конструкции.

Еще по теме:

Понравился пост? Поделись с друзьями и оцени публикацию. Тебе не трудно, а автору приятно. Спасибо.

(13 Голосов, в среднем: 5,00

Источник: http://stroykirpich.com/kirpichnaya-kladka-arok-i-svodov.html

Как выложить круг из кирпича?

Круговая кладка из кирпича, инструкция

Круговая кладка из кирпича, как получить ровную и гладкую окружность, видеоролик.

Обычный человек, не обладающий определёнными профессиональными навыками строителя, может возводить простые конструкции из кирпича.

Но бывают ситуации, когда необходимы варианты криволинейной или круговой кладки и вот здесь нужно знать определённые нюансы такой работы.

Информация о том, как выложить круг из кирпича может потребоваться в самых различных ситуациях.

Например если нужен:

1. Колодец;
2. Фигурная арка;
3. Башня;
4. Круглая печь;
5. Дизайнерские формы дома и так далее.

Давайте рассмотрим подробнее способы кладки по кругу и конкретные примеры возведения конструкций.

Кирпич использовался для строительства ещё в древнем Риме. За это время он изменялся, приобретая новые формы, совершенствовался. Сейчас классический кирпич — это износоустойчивый и прочный материал для строительства.

Так же, кирпич применяется и для декоративного облагораживания зданий, коттеджей, внутренней отделки зданий, например, в стиле готики или лофт.

Для оформления элементов стен часто используется круговая кладка кирпича.

Как выложить круг из кирпича

Современный кирпич имеет форму параллелепипеда. Каждая его грань имеет собственное название:

• Постель (2,5*1,2см). Это основная, самая большая грань, параллельна основанию укладки;
• Ложок (2,5*1,2см). Меньше основной стороны, представляет собой длинную боковую грань;
• Тычок (1,2*0,65 см). Самая короткая грань.

Начало работы

Кладка кирпича в круговую имеет различные варианты, при этом используется любая грань, в зависимости от вида кладки.

Хотя, общие принципы такой кладки идентичны:

• Рисуется шаблон нужного размера. Для этого следует вбить колышек в центре круга, привязать шнур нужного радиуса и прочертить окружность;
• По нарисованному шаблону кладётся первый ряд. Производится расчёт кирпича. При необходимости кирпичи подпиливают, раскалывают, стёсывают или подрезают;
• Второй ряд необходимо ориентировать на внутренние грани основания. Укладывать его следует так, чтобы швы первого ряда перекрывались кирпичами второго ряда;
• Первые два ряда возводят, используя тычковую кладку. Затем, можно выложить один ряд ложковой кладкой. Такое чередование укрепит постройку, создаст стену способную противостоять большим нагрузкам.

Во время работы требуется постоянно контролировать вертикаль и горизонталь рядов. Это можно сделать, используя отвес или строительный уровень.

Если радиус кладки не очень большой, то можно установить в центре металлическую мачту (контролёр). Мачта устанавливается строго по уровню.

К мачте привязывается шнурок, на который наносится разметка. Если у вас есть возможность использовать сварку, то вместо шнурка, на мачту надевается контролёр, к которому приваривается железный штырь.

В качестве контролёра может быть кусок канализационной трубы, любое железное кольцо, подходящее по размеру.

Под контролёром устанавливается фиксатор, регулирующий высоту и не дающий рычагу съезжать вниз.

Обрезают приваренный штырь по внутреннему или внешнему радиусу строения. В зависимости от того, по какой стороне вы ориентируетесь в процессе кладки.

Чаще всего, по наружной стороне кладки, чтобы этот прут имел под собой опору. На конце этого радиуса приваривается ограничитель.

В случае если вы используете железный прут, для регулировки кладки, то мачта должна быть равной высоте строения.

Это позволит поднимать регулятор радиуса, чтобы он был на уровне выкладываемого ряда и строго перпендикулярно к мачте.

Этот прут или шнур служит контролёром радиуса кладки и не даёт сбиться и уйти в сторону. То есть, кладка будет ровной, идеально круглой, с одинаковым расстоянием от центра до стены.

Более детально этот метод показан в видеоролике, в конце статьи.

Следует напомнить, что при круговой кладке ряды кирпичей немного смещают. Это делается для того чтобы не произошло совпадение швов.

Методы кладки

Чаще всего круговая кладка из кирпича выполняется тычково-ложковым методом, при этом швы обязательно перевязывают.

Под перевязкой швов имеется в виду чередование ложкового и тычкового ряда.

Как вы понимаете, снаружи зазор между кирпичами будет больше, а внутри кирпичи укладываются почти впритык.

Широкий наружный зазор заполняется цементно-песчаным раствором, при необходимости добавляется щебень.

Кладка арочным методом

Арки, несмотря на кажущуюся воздушность, довольно прочны и устойчивы к различным разрушительным факторам.

Недаром среди развалин древних построек арки имеют более целостный вид.

Кирпичная кладка полукругом или арочного типа, выстраивается подобно круговой кладке.

Изначально, изготовляется макет, для уличной арки – из досок, для кладки кирпичной полукруглой перегородки в доме подойдёт лист фанеры.

Расположение кирпичей, также проверяется при помощи шнурка, закреплённого в центре полуокружности.

Основание арки рекомендуется выкладывать нечетным количеством кирпичей (минимум пять).

Часто, по мере выстраивания рядов, может возникнуть необходимость распила материала, для подгона кирпичей по размеру.

Самый верхний, центральный кирпич, называют замковым, так как он подобно замку скрепляет арку в единую конструкцию.

Замковый кирпич должен находиться строго по центру арки, в вертикальном положении. Чаще всего он имеет спиленную, клин-подобную форму.

Устанавливается замковый кирпич последним. То есть, вначале выкладываются кирпичи по бокам, а замковый кирпич завершает постройку.

Арка, которая выкладывается из обыкновенного, не спиленного кирпича, имеет клинообразный шов.

При этом, размеры шва должны быть не меньше 5 мм снизу, и не больше 25 мм сверху.

Круговая кладка из кирпича, итог

Круговая кладка из кирпича или возведение арки – процесс довольно сложный, требующий определённых навыков и знаний.

Поэтому, если вы желаете получить отличный результат, красивую и прочную постройку, то, лучше всего доверить работу специалисту.

Полезные статьи:

Некоторые тонкости в применении простейшего контролёра

Кладка полукруглого эркера

Кладка кирпича

В процессе кирпичной кладки есть нечто поистине умиротворяющее и оздоравливающее. Залог успеха заключается в том, чтобы подготовить все необходимое — кучу кирпичей под рукой и строительный раствор, чтобы не нарушался ритм работы. Совершенно свободно можно справляться с этой работой самостоятельно, но если у вас есть энергичный помощник, который будет подавать вам кирпич и месить раствор, тем лучше.

Планирование кладки

СТЕНЫ И КОРОБЧАТЫЕ КОНСТРУКЦИИ

Для постройки стены выложите первый ряд кирпичей с одной стороны, оставляя 10-миллиметровые зазоры между кирпичами для раствора. Старайтесь максимально уложиться в выбранные вами размеры. (Если вы строите коробчатую конструкцию, измерьте следующую сторону и повторите уже описанную процедуру.) Уложите второй ряд на первый таким образом, чтобы вертикальные швы в рядах были смещены относительно друг друга. Таким образом вы сможете спланировать постройку так, чтобы уйти от необходимости рубки кирпича.

КРУГЛЫЕ ПОСТРОЙКИ, АРКИ И КРИВЫЕ

Допустим, вы хотите выложить круглую постройку или кривую из кирпича с радиусом 1 м. Возьмите два деревянных колышка и свяжите их веревкой таким образом, чтобы они отстояли друг от друга на 1 м. Вбейте один колышек в землю, а вторым очертите круг. Уложите кирпичи всухую по линии описанной окружности. Когда положите последний кирпич, поправьте все остальные, чтобы между ними были равные зазоры и получилась аккуратная линия. (По желанию схему кладки можно нарисовать в масштабе.) Возможно, для построек с кривыми линиями вы захотите использовать половинки кирпичей или укладывать целые на ребро. Если вы строите арку, перед началом работы выложите ее на земле, чтобы избежать ошибок.

Кладка кирпича

Основные операции

РАЗМЕТКА ЛИНИИ КЛАДКИ

Определите линию кладки стены, вбив по колышку с каждого конца фундамента. Возьмите отрезок веревки и проведите им по куску мела или пропустите через контейнер с толченым мелом. Туго натяните веревку между колышками на расстоянии нескольких миллиметров от земли, при этом веревка должна касаться земли. Когда вы добьетесь того, чтобы веревка проходила соответственно линии кладки стены, натяните веревку двумя пальцами и отпустите, чтобы она ударила по бетону, оставив на нем отметку мелом. (В качестве альтернативы можно воспользоваться простым устройством под названием «меловая отбивка», в которое засыпается мел. Веревку с осевшим на ней мелом вытаскивают из коробка и с помощью ее «отбивают» нужную отметку.)

НАНЕСЕНИЕ СТРОИТЕЛЬНОГО РАСТВОРА

Нанесите слой раствора толщиной 12 мм и длиной 300 мм, а затем проведите по раствору острым концом кельмы, сделав углубление. Уложите первый кирпич и подгоните его с помощью ручки кельмы, выдавливая из швов излишки раствора, таким образом, чтобы ширина швов была около 10 мм. Острым концом кельмы нанесите излишки раствора на торец кирпича для формирования вертикального шва, а затем уложите второй кирпич. Продолжайте кладку до окончания ряда. Следует проверять высоту каждого ряда, а также с помощью вертикальной, горизонтальной и диагональной проверки спиртовым уровнем следить за тем, чтобы кладка была ровной в вертикальной плоскости. Вверху. Существуют различные способы нанесения раствора. Это лишь один из них, и он прекрасно подойдет для новичка.

НЕЖЕЛАТЕЛЬНО

В жаркий день пускать в кладку сухие кирпичи: всегда смачивайте их, чтобы они на ощупь были чуть менее сухими. Сразу же удалять излишки раствора, вышедшего из швов, поскольку вы испачкаете кирпич. Гораздо лучше оставить все как есть до тех пор, пока кирпичи не поглотят влагу из раствора, а затем убрать излишки кельмой.
* Использовать для замеса раствора крупный, грязный песок или просроченный цемент. Берите для работ строительный песок и свежий цемент.
* Чтобы раствор не схватился на кельме, расшивке и спиртовом уровне, мойте их приблизительно каждые полчаса.

Дополнительные техники

Если вам трудно выдерживать одинаковый размер швов при строительстве стены, вам поможет мерная рейка. По всей длине такой рейки попеременно проставлены размеры кирпича и швов: 65 мм — высота или толщина кирпича, затем 10 мм — ширина шва, потом снова 65 мм, 10 мм, 65 мм и так далее до конца рейки. Прикладывая такую рейку к стене.
вы сможете оценить свои успехи, а затем внести необходимые коррективы, прижав кирпичи сильнее или добавив раствора в швы. Никогда не думайте, что, допустив ошибки там и сям, вы получите хороший результат, — такого не будет. Важно действовать последовательно и следить затем, чтобы каждый кирпич был уложен как следует.

Использование штангенциркуля

Кладка кирпича

Вверху. Уложите кирпич на слой раствора и подгоните его с помощью кельмы каменщика.
Внизу. Существуют различные способы нанесения раствора. Это лишь один из них и он прекрасно подойдет для новичка.

Штангенциркуль используется при возведении круглых построек или построек со скругленными углами. Как правило, штангенциркуль состоит из доски (плечо) с отверстием на одном конце, деревянного бруса толщиной в кирпич (опорный брус) и листа фанеры (основание). Опорный блок размещается на основании, к которому он прижимается кирпичами, чтобы не съехал. Плечо вращается на вбитом в опорный брус гвозде. Каждый кирпич укладывается таким образом, чтобы он находился на одной линии с центром окружности и едва касался конца плеча. К концу плеча можно прикрепить D-образную деталь, по которой проверяется правильность положения краев кирпичей, укладываемых под прямым углом к плечу. Существуют незначительные вариации изготовления такого шаблона.

Расшивка швов

Кладка кирпича

По желания на конце плеча можно закрепить гвоздь, который будет служить указкой.

Понятие «расшивка швов» означает обработку швов из раствора между кирпичами. Существует 4 основных вида расшивки швов: вогнутая, выпуклая, прямоугольная вподрезку и односрезная. Расшивка выполняется по мере кладки кирпичей или после окончания строительства стены (не следует производить расшивку, если раствор еще не отдал лишнюю влагу в кирпич и слишком пластичен). Вогнутые швы получают с помощью бруска круглого сечения, ручки расшивки или другого инструмента, которым проводят по шву, убирая излишки раствора. Если для строительства стен используется старый кирпич, лучше всего выбрать вогнутую расшивку: дождитесь конца дня, а затем кончиком лезвия расшивки быстро уберите из шва излишки цемента. Такая обработка швов идеально подойдет для садовой стены в рустикальном стиле. Для выполнения выпуклой расшивки швов нужно подвинуть раствор от краев шва к его середине, чтобы получился выпуклый шов. Прямоугольная вподрезку расшивка выполняется краем кельмы — излишки раствора срезаются вровень с кирпичом.

Виды расшивки

Швы между кирпичами нужно хорошо заполнить раствором. Чтобы сделать это, воспользуйтесь кельмой.

Применение других материалов в кирпичной кладке

В прошлом кирпичные стены не были такими однотипными. Их клали из кирпича разной толщины, а швы между кирпичами были намного более широкими. В некоторых районах было принято заполнять швы мелким камнем или битой плиткой. Вместо того чтобы рубить или стачивать кирпич для кладки фигурных арок, пускали в ход кровельную или старую напольную плитку для заполнения зазоров. В некоторых приморских районах было принято украшать швы ракушками. Некоторые строители применяли в кладке кирпич особой формы.

Кладка круглой печи

Круглая печь. Общий вид

Круглая печь является печью со сложной совмещенной системой кладки на плашку и на ребро. Фундамент под печь можно сделать квадратным 1 или круглым. Печь кладут в железном кожухе диаметром 1 м, который ставят на выступающий выше пола цоколь 2. Цоколь кладут так, чтобы от кожуха до его края был выступ 3 не менее 2 см по всей окружности.

Для кладки цоколя, как и печи, нужно на фундаменте начертить круг 4 диаметром не менее 104-106 см. Начерченная линия круга — это наружная часть круглого цоколя печи. Строго по кругу из половинок кирпича на плашку кладут 1-й ряд кирпичей 5. Затем нужно найти середину круга. Для этого на большом листе бумаги вычерчивают круг диаметром 102 см, вырезают его и складывают пополам. Серединой круга будет линия сгиба. Сложенный вдвое лист бумаги кладут на уложенный ранее ряд кирпичей 5 заподлицо с его краем и вдоль линии сгиба проводят черту на фундаменте, обозначая тем самым середину печи. По этой линии намечают середину передней и задней стенок 6 печи. По отметке на задней стенке выполняют кладку сразу на раствор двух целых кирпичей 7 с полукруглой подтеской. При этом по правилу ровняют шов между кирпичами так, чтобы он был на одной линии с отметкой на передней стенке. В процессе этой работы по правилу ровняют два кирпича 7 с торцевой стороны 8. Так с помощью этих двух кирпичей получают ровную прямоугольную кладку внутри круглой.

Далее остается только заполнить кладкой 1-й ряд цоколя. Для кладки 2-го ряда используют целые кирпичи 9 с определенной степенью стесывания. Теску можно производить двух- и одностороннюю. В рассматриваемом случае можно сделать простую одностороннюю теску. Чтобы качественно выполнить кладку 2-го ряда, нужно точно знать, на сколько сантиметров необходимо стесать кирпичи. Для этого, отступив от края 1-го ряда на 25 см (длина кирпича), на его кладке чертят круг 10. Затем замеряют длину окружности круга 1-го ряда (снаружи) и длину окружности внутреннего круга 10. Значение длины окружности наружной части цоколя делят на 12 см (ширина кирпича). Так узнают, сколько кирпичей без шва нужно положить, считая их количество по длине наружной стороны.

Круглая печь. Разрезы по А-А и Б-Б

Например, для кладки потребуется 29 кирпичей. Длину окружности внутреннего круга делим на 29, получаем размер меньше чем 12 см. Полученный размер наносят на торец кирпича 11 По этой отметке делают шаблон, которым пользуются при отборе кирпичей, подлежащих обработке по всей толщине их торца. Теперь от отметки к углу каждого кирпича проводят черту 12 — отметку тески. На порядовке 2-го ряда показано, что теска идет к концу кирпича на нет. Лучше делать теску всех кирпичей сразу на весь ряд. Так как при кладке будут вертикальные швы, которые тоже занимают место, то кирпича на кладку, возможно, пойдет меньше. Нужно готовить 27 кирпичей.

Круглая печь. Порядовки (ряды 1-3)

Может получиться так (а это случается довольно часто), что последний кирпич нужно будет стесывать больше, чтобы он был положен по месту. Если промежуток окажется очень маленьким, то вставляют две четвертки. Кирпичи кладут тесаной стороной в одну сторону вровень с наружной частью цоколя. Чтобы у цоколя сверху не было острой кромки (края) у выступа 3, ее стесывают (см. общий вид печи и разрез по А-А). С 3-го ряда начинают кладку печи. Для этого на цоколе предварительно чертят круг, на 3-4 мм меньший внутреннего диаметра кожуха. По кругу, как и в 1-м ряду цоколя, насухо подбирают 3-й ряд, а затем кладут кирпичи на раствор. Точно так же, как и в 1-м ряду, с помощью вырезанного из бумаги круга находят середину и центр печи (сложив бумажный круг вчетверо) и отмечают их.

По отмеченным середине и центру печи делают разметку 4-го ряда. Накрыв разметку бумагой, на 3-й ряд надевают нижнее кольцо железного кожуха. Верхний ряд цоколя должен быть сложен строго по уровню, тогда кожух легко установить по отвесу. Щель между кирпичом и кожухом, которая должна быть одинаковой ширины по всему периметру кожуха, заделывают раствором, тогда кожух не будет смещаться. Кладку продолжают после того, как раствор возле кожуха загустеет (влага впитается в кирпич). Далее убирают бумагу и продолжают кладку печи. Раствор, используемый для кладки, должен быть мягким и двух консистенций: нормальной густоты для кладки и пожиже — для прикладывания кирпича к кожуху. Обычно я ставил рядом с собой ведро с глиной нормальной густоты и ведро с водой. Когда надо было сделать раствор пожиже, то добавлял несколько пригоршней воды в ведро с глиной и размешивал часть раствора сверху ведра. В ведре получалось как бы два раствора: сверху пожиже, а снизу нормальный. Если был нужен нормальный раствор, то я просто доставал его из нижней части ведра.

Самое сложное — кладка первого ряда, прикладываемого к кожуху. Если железные кольца низкие, а они могут быть высотой 30 см, то соединение колец должно быть между поддувальной и топочной дверками. Высота колец зависит от роста печника и длины его руте. Колец кожуха может быть больше трех, но главное, чтобы соединение колец не совпадало с серединой дверок. Устанавливая кольца кожуха, нужно думать и о том, чтобы не исчезла красота печи, то есть, чтобы ее внешний вид радовал глаз. Зная высоту печи, выбирают необходимое количество колец. Если нижнее кольцо кожуха низкое, то во время кладки одной рукой прижимают кирпич к кольцу, а другой придерживают кожух в месте кладки. Можно с наружной стороны, вплотную к кольцу кожуха, временно приложить стопку кирпичей, тогда кожух не будет смещаться при кладке. Кладку печи, как по кругу 1 -го ряда, так и в верхних рядах, нужно вести так, чтобы углы кирпичей 13 с внутренней стороны точно совпадали с поверхностью нижнего ряда или чертой круга.

Особенности кладки круглой печи

Хорошая кладка получается в том случае, если ее делать точно и по отвесу, и по уровню. При небольшом диаметре печи середина укладываемого кирпича немного выступает внутрь кладки — это нормально. Вертикальные швы 14 также должны совпадать, то есть кирпичи не должны выступать в ту или другую сторону. Так как вертикальные швы 15 возле кожуха получаются толстыми, то после кладки каждого ряда неплохо вставлять в них кирпичную щебенку. Таким образом раствор будет немного уплотнен и теплоотдача печи улучшится.

Дверки, используемые при кладке круглой печи, — радиальные (изогнутые). Можно использовать и обычные печные приборы, но при этом из 1сладки будут выступать стенки дверок. Для установки печных приборов в кольцах кожуха во время кладки вырезают отверстия. По размеру дверных проемов изнутри печи по отвесу, установленному на кожухе, делают вертикальные и горизонтальные отметки. Разметку под установку печных приборов делают особенно тщательно. Это требование связано с тем, что проемы в кожухе должны быть вырезаны точно по размерам печных приборов, то есть так, чтобы между кожухом и печными приборами не было щелей — печные приборы должны быть плотно прижаты к кожуху.

Порядовки (ряды 4-12)

Если из-за деформации железа не получается плотно пригнать печные приборы, то можно изнутри прижать кожух к приборам кирпичом. Толщина кладки стенки (с учетом раствора) возле кожуха — до 7 см. Кирпич кладут стоя. Можно класть стенку из половинок кирпича. Внутреннюю кладку производят на плашку из целого кирпича с обязательной перевязкой у стенки. В порядовках ряды считают по внутренним ложковым рядам, так как у кожуха ряды могут быть различными по высоте. В 4-м ряду, вырезав предварительно в кожухе четыре проема для дверок, кладку лучше начинать с установки поддувальной дверки 16 и трех дверок чистки 17, находящихся спереди и по обеим сторонам поддувала. В вырезанные проемы вначале всовывают концы проволоки, прикрученной к дверке, затем прижимают ее к кожуху. Проволоку от дверки натягивают и разводят в разные стороны, дверку ставят на раствор. Установив дверки, делают насухо подгонку кирпичей с подтеской. Как правило, подгонку начинают с установки около поддувала целых кирпичей 18. Далее возле дверки поддувала кладут две четвертки, а затем около дверок чистки устанавливают кирпич 19, подтесав его так, чтобы он по высоте был вровень с их верхом, с учетом того, что толщина кладки должна быть в четверть кирпича. Кладку на раствор обычно начинают слева от поддувальной дверки с кирпича 19, затем кладут целый кирпич 18, предварительно подтесав его до нужного размера, и в последнюю очередь — четвертку. Затем в такой же последовательности выполняют кладку справа от поддувальной дверки.

Порядовки (ряды 13-27)

После этого возле кожуха к поддувальной дверке кладут две трехчетвертки 20. Так как все дверки по высоте одинаковые, то кладку 4-го ряда возле кожуха делают из одинаковых по высоте половинок кирпича. Ввиду того, что они по высоте равны кирпичу 19, то лучше сразу заготовить их необходимое количество одной высоты по шаблону. Далее продолжают кладку левой половины печи до дверки чистки сзади. Затем делают кладку поддувала и правой части печи. В процессе кладки в 4-м ряду образуются две перегородки из целых кирпичей, доходящих до кожуха, которые ниже кладки возле кожуха состоят из половинок кирпича. За счет двух перегородок в 4-м ряду образуются три газохода. При кладке возле дверок проволоку в натянутом положении загибают вверх. В 5-м ряду делают кладку с перевязкой середины печи и четвертками выравнивают кладку 21 над перегородками. В поддувальной камере под колосниковую решетку 22 в кирпичной кладке вытесывают углубление и в него устанавливают решетку В 6-м ряду расширяют боковые стенки топки кирпичами 23 и устанавливают четыре перегородки газоходов, с помощью которых идет перевязка кладки со стенками, примыкающими к кожуху.

Порядовки (ряды 28-29)

Кладку возле кожуха делают высотой в 25,5 см, а над перегородками — выравнивание под эту высоту. В передней части печи по бокам (недалеко от колосниковой решетки) четвертками кирпича 24 выполняют перевязку с кладкой на плашку. Все газоходы должны быть одинаковыми по размерам. В кладке возле кожуха через два ряда делают перевязку с внутренней кладкой на плашку. Если необходимо, то при перевязке подкладывают четвертку или пластину как снизу ложкового ряда, так и сверху. Можно использовать трехчетвертки. В 7-м ряду делают уклон (стесывают кирпичи) от топочной дверки к колосниковой решетке, а позади колосниковой решетки делают уклон от нее до уровня 9-го ряда (см. разрез но А-А). В 8-10-м рядах устанавливают топочную дверку 25. В 10-м ряду от приподнятой подины продолжают кладку перевальной стенки 26.

Порядовки (ряды 30-32)

С 11-го ряда над топочной дверкой из пяти кирпичей начинают кладку арки 27. Эти кирпичи нужно стесать (по 15 мм с одной стороны) по направлению снизу вверх: у двух кирпичей — с левой стороны, еще у двух — с правой, a y среднего кирпича — по 7,5 мм с обеих сторон. У этой арки есть свои пятовые кирпичи 28. Для того чтобы приступить к кладке арки, нужно вначале положить пятовые кирпичи и произвести кладку возле кожуха и только затем приступать к кладке арки. Арка должна быть расклинена замковым кирпичом так, чтобы он был враспор между стенками. Снизу кладка арки будет ребристая. Ребра можно стесать на нет отдельно в каждом кирпиче. Вверху ребра не видны, поэтому их можно не стесывать. В 12-м ряду кладку арки заканчивают. В 13-м ряду кладку над аркой выравнивают по кольцевой кладке у кожуха (см. разрез по А-А). По 21-й ряд продолжают кладку с перевязкой. В 22-м ряду над топкой в обеих стенках делают напуски не менее 2,5-3 см. В 23-м и 24-м рядах выполняют перекрытие над топкой. В 24-м ряду производят двухстороннее стесывание верхнего кирпича перевальной стенки и стесывание кирпичей, находящихся на повороте газоходов под трубой (см. разрезы по А-А и Б-Б). В 25-м и 26-м рядах выкладывают два небольших горизонтальных газохода, идущих навстречу друг другу, окно чистки, в котором устанавливают дверку 29, переходные окна 30 из газохода в газоход и переходное окно 31 через перевальную стенку 32. В 27-м ряду делают перекрытие 33 над дверкой чистки и горизонтальными газоходами и, выровняв всю кладку по уровню, начинают перекрытие печи 34- В 28-м ряду ведут кладку с напусками 35 по 3 см по всему периметру печи (кладка этого ряда похожа на кладку 2-го ряда). Газоход 36 делают таким, чтобы он соответствовал размеру трубы, чтобы труба стояла на твердом основании, держась на боковых стенках большей своей частью кирпича. В 29-м ряду делают еще один напуск карниза. В 31-м ряду начинают кладку трубы, и на нем устанавливают задвижку 37 (выше идет труба).

Печь предназначена для любого твердого топлива, за исключением торфа. Газы из топки, дойдя до верха, через перевальную стенку 32 опускаются вниз, где расходятся на две стороны печи в вертикальные каналы (см. 4-й и 5-й ряды порядовок). Пройдя через окна, в 6-м ряду газы попадают в первую пару газоходов треугольной формы, проходящих рядом с топкой, и поднимаются вверх. В 25-27-м рядах газы переходят в вертикальные квадратные газоходы и опускаются вниз. В 4-м и 5-м рядах они переходят через окна во вторую пару вертикальных треугольных каналов и поднимаются вверх, откуда попадают в горизонтальные газоходы, где соединяются и уходят в трубу. Печь чистят через окна чистки снизу печи. Из одного окна чистят сразу два газохода с помощью толстой проволоки с бантом. Начинают чистку с трубы. Для кладки круглой печи потребуются (шт.): кирпич красный — 670, кирпич огнеупорный — 37, дверка топочная 25×21 см — 1, дверка поддувальная 14х 14 см — 1, дверка чистки 14×14 см — 4, колосниковая решетка — 1 (или колосники длиной 30 см — 10), задвижка 12×21 см — 1.

	Сначала спланируйте первые два ряда кладки коробчатой конструкции Кирпичные половинки в сочетании с плиткой (слева) и ряд кирпичей, уложенных на ребро (справа)
	Кирпич (укладывается на слой строительного раствора толщиной 12мм) Кельма каменщика Строительный раствор (излишки раствора наносятся на торец кирпича) Кельма каменщика Линия проверки спиртовым уровнем
	Опорный брус Плечо
	Для выполнения выпуклой расшивки обработайте швы с двух сторон, для односрезной расшивки раствор выбирается из шва под углом Вогнутая расшивка Расшивка прямоугольная вподрезку Выпуклая расшивка Односрезная расшивка

Метод колодезной кладки из кирпича

Колодцевая кладка — это конструктивная связка из трех рядов, в которой стенку строения облицовывают из пары отдельно расположенных перегородок, имеющих толщину не более половины кирпича. Эти перегородки, соединяясь между собой вертикальными и горизонтальными кирпичными мостиками, образуют замкнутые колодцы. При этом чаще всего внутренняя прослойка возводится из обычных кирпичей или блоков, а наружная стенка — из керамокамня или другого вида кирпича (в т.

ч. силикатного), керамзитобетона или бетоноблока. Рассмотрим, для чего нужна такая конструкция при строительстве домов, в чем ее плюсы и минусы, а также как возводится колодцевая кирпичная кладка.

Содержание

• 1 Общие сведения
• 2 Плюсы и минусы колодезной кладки
• 3 Технология монтажа или обустройства колодцевой кладки
• 4 Проекты и цены на дома из кирпича под ключ:
• 5 Строительство домов из кирпича
• 6 Виды колодцев
• 7 Кирпичная шахта
• 8 Если кирпичную или каменную шахту не укреплять рамой, образующей скелет всей колодезной конструкции, она очень скоро начнет осыпаться. Для изготовления опорной рамы используют металлический профиль, арматуру или водостойкие породы дерева.
• 9 Трубный колодец
• 10 Кладка кирпичных колодцев
• 11 Оштукатуривание
• 12 Но сначала нужно выбрать место, где будет осуществляться кладка колодцев из кирпича. Инструкция с требованиями по безопасности установки и эксплуатации канализационных колодцев должна обязательно соблюдаться. Обустройство подобных сооружений осуществляется на расстоянии 30 метров от источника питьевой воды. Если колодец предназначен для накопления отходов, его размещают на дачном участке так, чтобы к нему смогла подъехать машина для откачки нечистот.
• 13 Как рассчитать вместительность канализационного колодца?
• 14 Кладка кирпича канализационного колодца
• 15 Кладка смотрового колодцаиз кирпича
• 16 Требования

Общие сведения

Доказано, что подобная кладка (другое название — английская) позволяет сэкономить расход кирпича в среднем на 15-20%. К тому же использование колодезной, или колодцевой, укладки кирпича при строительстве жилых домов позволяет значительно снизить коэффициент теплопроводности стен.

Суть этой конструкции, а точнее, строительной манипуляции, заключена в том, что из кирпича возводится только внутренняя и наружная часть стенки на конкретную толщину, а в образовавшееся таким образом между ними углубление (колодец) строители закладывают теплоизолирующий материал. Заполнителем в этой конструкции может выступить различного вида легкий бетон, керамзит, опилки или шлак, утепленные пенополистироловые плиты или минвата.

Для того чтобы достичь необходимой прочности кладки, строители параллельные перегородки соединяют, как правило, поперечными перемычками или диафрагмами.

Делают их шириной в полкирпича на расстоянии до 4 кирпичей друг от друга. Причем через каждые 5-6 рядов кладка вертикальной перемычки армируется. На самом нижнем уровне перекрытия под оконными диафрагмами (за 2 ряда) необходимо устроить горизонтальные ребра жесткости из той же арматурной сетки, заведенной во внешнюю и внутреннюю поверхности стенок, и защитить все это слоем цементобетонного раствора.

Иногда поперечные перемычки выполняют из прутиков арматуры диаметром в 5-10 мм с загнутыми концами. Данная манипуляция позволяет не допустить появления мостиков холода внутри колодезной кладки, которые, в свою очередь, могут заметно снизить теплоизоляционную эффективность.

Плюсы и минусы колодезной кладки

Как и любая строительная конструкция, колодезная кирпичная кладка имеет свои плюсы и минусы. Поэтому при выборе способа монтажа строения из кирпича следует тщательно все взвесить и подобрать для конкретного случая свой строительный прием.

К положительным моментам колодезной кладки относят:

Снижение нагрузки на основание жилья, т. е. при возведении подобной кладки значительно снижается общая масса здания.Ощутимое сокращение общей цены постройки и экономия стройматериала (в т.

ч. кирпича).Увеличение скорости монтажа кирпичной конструкции.Возможность монтажа строения с приемлемым размером основных стен при полном их соответствии СНиП, то есть имеется возможность соорудить кирпичные стены меньшей толщины с сохранением показателей теплопроводимости либо даже их уменьшения. Допустимые параметры теплопотерь обеспечиваются при толщине стен не более 65 см.Возможность не производить утепление перегородок.

К отрицательным сторонам колодезной кладки относят:

Неоднородность структуры, вследствие которой уменьшается ее капитальность, то есть прочность здания. Вероятность повышения инфильтрации воздушных масс через воздушные полости. Иначе говоря, крайне уязвленный монтаж в плане образования конденсата на стенах строения, особенно в холодное время года.Неустойчивость к перепадам температур, которая может привести к стремительному разламыванию утеплителя.Усложненность при диагностировании состояния утеплителя в процессе эксплуатации.

Устранить или уменьшить недостатки подобной кладки можно путем соблюдения следующих правил:

Грамотно высчитать и устроить как горизонтальные, так и вертикальные диафрагмы.Обустроить пароизоляционный слой внутри «колодца», т.к. уложенный в нем утеплитель может впитывать конденсат, а также оставить фильтровентиляционный промежуток не менее чем 10 мм либо применить утеплитель, которому не будет страшен конденсат.В качестве утеплителя использовать материал с высокой степенью термостойкости.

Технология монтажа или обустройства колодцевой кладки

Общая информация о методике обустройства колодцевой кладки выглядит следующим образом:

На гидроизоляционный пласт основания строения в поперечном направлении необходимо уложить 2 ряда кирпичей колодезной кладки без промежутков плотно друг к другу. Сформировать 2 отдельно расположенные стенки колодезной кладки из кирпича, разделенные расстоянием в 130-140 мм.

При этом полость должна быть ровно такой, какая нужна для заполнения ее утеплителем.Через каждые 60-120 см в перегородках строения необходимо устроить поперечные перемычки, желательно с наилучшим их расположением непосредственно под опорами балок перекрытия.Применить проволочные связки с целью соединения кирпичной кладки соседних стенок в одну систему.При монтаже перемычек расстояние между кирпичами колодезной кладки, которое бывает примерно 25 мм, позднее рекомендуется заполнить насыпным утеплителем. Исключением в этом случае считаются оконные и дверные проемы, где монтаж кирпичей должен осуществлять «всплошную».По завершении монтажа облегченной кладки в 3 слоя кирпичи необходимо уложить вновь плотно друг к другу. Для наилучшего сцепления конструкции производится армирующее покрытие из металлической сетки.На последний пласт кладки из кирпича монтируют брусья, которые должны будут выполнить функции опор нижних прогонов стропил крыши и балок перекрытия. Заканчивает монтаж по колодезной кладке установка рулонной гидроизоляции.

Засыпку стен строения, как правило, осуществляют после монтажа 5-6 ярусов кирпича. Этой высоты достаточно для того, чтобы произвести последующую заливку растворной перемычки. При этом колодцевая кладка в случае заполнения ее сыпучими материалами во избежание проседания должна через каждый слой в 300-500 мм плотно утрамбовываться и заливаться раствором.

Главная» Наши услуги» Строительство загородных коттеджей» Дом из кирпича

Начиная с эпохи фараонов и до настоящего времени в качестве строительного материала для возведения самых надёжных и долговечных домов служит кирпич.

С примерами выполненных работ можно познакомиться в разделе «Наши объекты».

Проекты и цены на дома из кирпича под ключ:

Строительство домов из кирпича

Дом из кирпича под ключ – это всегда солидно, престижно и богато. Несмотря на появление новых строительных материалов, дом из кирпича не потерял свою популярность.

Кирпич обладает очень хорошими физико – техническими и эксплуатационными свойствами и считается самым прочным и надёжным материалом для строительства. Можно также отметить тот факт, что он обеспечивает создание объектов разной величины, а экологические свойства делают его незаменимым. Кроме того, используя этот материал, всегда есть возможность создавать сложные архитектурные ансамбли, украшая фасад декоративными элементами в процессе кладке стен.

Для качественного возведения дома из кирпича под ключ необходимо грамотно подобрать вид кирпича. Существует большое количество видов кирпича, которые отличаются предназначением, формой и характеристиками. Самыми популярными и востребованными в загородном строительстве являются два вида: керамический красный и силикатный белый.

Керамический кирпичизготавливают из глины, путем замешивания, разложения в специальные формы и обжига с применением специальных технологий. Отличается он хорошими телоизоляционными и морозостойкими свойствами, не подвержен воздействиям влаги и горению.

Силикатный кирпич создан из известково-песчаного раствора, с добавлением примесей, под воздействием высоких температур и давления.

Недостатком этого вида строительного материала является его меньшая прочность и способность впитывать влагу. Однако, по сравнению с керамическим, стоимость силикатного кирпича заметно дешевле. Данный вид кирпича можно использовать для возведения внутренних стен, что позволит сэкономить в процессе строительства.

Все несущие стены кирпичного дома рекомендуется возводить из керамического кирпича марки М 150.

Керамический и силикатный кирпичи могут быть полнотелыми и пустотелыми. Полнотелый кирпич более прочный и тяжёлый, а пустотелый более хрупкий, но обладает более высокими теплоизоляционными характеристиками. В строительстве чаще применяют красный пустотелый кирпич.

При возведении стен кирпичного дома следует предусмотреть строительство цоколя для защиты основания стен от негативных действий влаги.

При строительстве кирпичного дома под ключ необходимо обратить особое внимание на метод кладки кирпича. Существует несколько разновидностей кладки кирпича, в зависимости от требуемой толщины стены.

В полкирпича – на ширину одного кирпича, толщина стен – 12 смВ кирпич – на длину одного кирпича, толщина стен – 25 смВ полтора кирпича – один кирпич в длину и второй в ширину, толщина стен – 38 смВ два кирпича – в длину двух кирпичей, толщина стен – 51 см

Кладка выполняется в шахматном порядке, особое внимание уделяется углам.

В настоящее время в загородном строительстве активно используют в качестве строительного материала для возведения стен дома керамические крупноформатные поризованные блоки.

Поскольку кирпич обладает высокой теплопроводностью, то для того чтобы дом был тёплый, следует выкладывать стены в два кирпича.

Чтобы сократить расход материала, применяют технологию колодцевой кладки. Технология заключается в возведении двух стен в полкирпича с небольшим промежутком между ними, который заполняется утеплительным материалом: минеральная ватой, пеноплексом, опилками, либо теплыми кладочными растворами из туфа, керамзита или шлака. Стены соединяются между собой кирпичными мостиками, расстояние между мостиков, как правило, равно 1 м, через каждые 4-5 рядов кладки.

Если стены кирпичного дама возводятся менее чем в два кирпича, то рекомендуется проводить наружнее или внутреннее утепление стен дома.

Ряды кирпичей скрепляются между собой раствором из смеси цемента и песка, в пропорции 1 к 3. Толщина наносимого цементно-песчанного раствора не должна превышать 15 мм. По желанию, раствору можно придать любой цвет.

Чтобы кирпичные стены дома из кирпича под ключ были более прочными, проводят армирование. Армирование кладки помогает увеличить несущую способность и устойчивость стен.

Армирование рекомендуется проводить через каждые 4-5 рядов кирпичной кладки. Выполняется армирование при помощи либо арматурной сетки, либо прутов из арматуры диаметром 5 мм. Арматура полностью утапливается в соединительный раствор для избежания коррозии.

Строительство кирпичного дома требует соблюдения строительных норм и технологий, качественного выполнения работ согласно проекту, привлечение грамотных специалистов, ведь допущенная при строительстве дома из кирпича ошибка может стоить очень дорого.

Для получения точного расчета стоимости строительства дома из кирпича под ключ необходимо ОТПРАВИТЬ ЗАЯВКУ НА РАСЧЕТ

К заявке желательно прикрепить проект дома или всю имеющуюся информацию с Вашими пожеланиями, указать место нахождения участка и контактные данные для уточняющих вопросов, при необходимости.

Дополнительную информацию и консультацию о проведении работ по строительству дома из кирпича в Санкт-Петербурге можно получить по телефону +7 (812) 918-82-93

С примерами выполненных работ можно познакомиться в разделе «Наши объекты».

Колодцы являются многофункциональным сооружением.

Существуют различные их виды в зависимости от назначения, материала изготовления. Что из себя они представляет? Какова технология кладки колодцев из кирпича, читайте в статье.

Виды колодцев

Эти сооружения бывают разными, что зависит от многих факторов: назначения, глубины залегания грунтовых вод,состава почвы и многого другого.

Встречаются следующие виды колодцев:

Ключевые– самые экономичные и простые.

Они бывают нисходящими и восходящими, что зависит от наличия ключей.Шахтные колодцы.Для их создания необходимо вырыть шахту 10-20 метров глубиной. Форма таких колодцев разная: круглая, прямоугольная, квадратная.Трубные колодцы.Они изготавливаются круглой формы, напоминающей трубу. Это долговечные и гигиеничные сооружения.

Кладка колодцев выполняется из различных материалов. Это может быть кирпич, камень, бетон, железобетон, дерево.

Эти сооружения, независимо от типа, имеют одинаковую конструкцию – котлован вытянутой формы, глубина которого составляет 5-15 метров.

Стенки такого колодца укреплены, оголовок аккуратно оформлен. Преимущества сооружения шахтного типа в том, что имеется постоянный доступ к питьевой воде, которая не только сохраняется здесь, но и пополняется естественным способом. Полностью осушается такой колодец крайне редко.

Кирпичная шахта

Разные типы шахтных колодцев по своему устройству мало отличаются друг от друга. Разница между каменным и кирпичным колодцем, например, невелика.

Основное отличие – в укладке кирпичей, где применяется определенная схема. Для того чтобы стены колодца были надежными, ширина кладки должна составлять один – полтора кирпича. Круглая форма шахты достигается за счет применения стабилизирующего профиля.

Если кирпичную или каменную шахту не укреплять рамой, образующей скелет всей колодезной конструкции, она очень скоро начнет осыпаться. Для изготовления опорной рамы используют металлический профиль, арматуру или водостойкие породы дерева.

Трубный колодец

Кладка колодца из кирпича начинается с подготовки рам.

Их диаметр должен быть равным диаметру будущего колодца. Основной является нижняя рама. Для ее изготовления используется металл, железобетон или мореный дуб,так как она должна быть самой прочной.

Рама имеет толщину 10 сантиметров. Ширина равна толщине кладки. Размер внешнего диаметра на 5-6 сантиметров превышает внешний диаметр рам промежуточных.

Внешний край рамы по всему периметру снизу имеет нож из стали.Деревянными является и верхняя, и промежуточная рама. Между собой они скрепляются при помощи гвоздей. Толщина этих рам составляет 8 сантиметров, а ширина – такая же или немного меньше, чем толщина кладки.По периметру рам необходимо просверлить друг под другом отверстия, между которыми будет одинаковое расстояние.

Они нужны для того, чтобы вставлять в них анкеры.Нижняя рама имеет шесть анкеров, которые плотно закреплены гайкой и шайбой. После проверки уровнем в котлован горизонтально опускается готовая рама, а на нее при помощи гаек и шайб надевается промежуточная. Чтобы конструкция была прочней, необходимо укрепить ее сверху бревнами.

Кладка кирпичных колодцев

Этот процесс выполняется в один – полтора кирпича.

Ряды при этом могут быть только тычковыми или чередоваться с ложковыми. Обязательно, вне зависимости от вида кладки, первые два ряда – тычковые. Чтобы сохранялась правильная круглая форма, специалисты рекомендуют пользоваться шаблонами, которые выполняются в виде колец с двумя половинками, скрепленными клиньями.

Кладка колодцев своими руками не вызывает затруднений, если все делать правильно. Сначала раствор цемента в 1-1,5 сантиметра толщиной накладывается на основную раму и разравнивается.

На него кладутся кирпичи первого ряда, затем второго и так далее. Если кладка колодцев круглая, между кирпичами снаружи будут оставаться зазоры. Их нужно заполнить битым на мелкие кусочки кирпичом, смешанным с раствором.

Во время кладки не следует забывать об отверстиях для анкеров. Они проделываются в кирпичах.Зазоры необходимо заделать цементным раствором.

Для того чтобы получить прочную кладку кирпича, по всей длине каждого четвертого ряда следует проложить тонкую проволоку в два слоя. Когда расстояние между промежуточной рамой и верхним рядом станет 5-6 сантиметров, кладку необходимо приостановить, на раме закрепить анкера, а свободное пространство заполнить раствором.Но предварительно в него добавляется гравий или щебень в пропорции 1:3. Раствор нужно утрамбовать.

Для этого подойдет деревянная доска, ширина которой совпадает с расстоянием между рамой и кирпичами. При поступлении воды в колодец через стенки, в них оставляются отверстия для окон, равные 25х50 сантиметров. В них будут устанавливаться фильтры для очищения воды. На кирпичную кладку верхнего ряда накладывается арматура и заливается раствором цемента толщиной 20-25 сантиметров.

Оштукатуривание

После того как кладка колодцев из кирпича своими руками закончена, приступают к оштукатуриванию их внутренних и внешних стен.

Чтобы облегчить эту операцию, нужно запастись маяками, которые представляют собой гладкие ровные рейки. Для этой работы достаточно шести штук. Их устанавливают на одинаковом друг от друга расстоянии в тех местах, где крепятся анкера.

Маяк от маяка отделяется деревянным полукругом, который называется малкой. Его радиус – половина диаметра внутренней части колодца. Малка двигается по маякам сверху вниз и наоборот, тем самым выравнивает раствор, который предварительно нанесли на стену.

Сразу оштукатурить стены по всей их высоте невозможно, это делается полосами. Всякий раз маяки нужно снимать, а зазоры заделывать раствором. Чтобы не засорилось дно комочками падающего раствора, его закрывают досками.Оштукатуривают внутреннюю и внешнюю поверхность стен колодца двумя этапами.

Сначала разбрызгивается жидкий раствор для заполнения всех щелей в кладке из кирпича, а затем более густой.После того как оштукатурили первую полосу кладки, нужно продолжить выборку грунта и кладку второй полосы.Так следует чередовать работы до тех пор, пока полностью не будет вырыт колодец до нужной глубины, которая фиксируется плитами из бетона, подложенными под ножи основной рамы. Плиты должны выходить за границы колодца примерно на полметра. После окончания всех работ дно колодца нужно хорошо очистить и засыпать щебнем, гравием или песком.Кладка колодцев такого вида осуществляется с использованием глиняного кирпича, не пропускающего воду.

За неимением такового подойдет красный.Кладка осуществляется в полкирпича. Канализационные колодцы бывают круглой, прямоугольной или квадратной формы. Для их создания потребуется много кирпича, цемента, песка, битума, жирной глины, щебня, а также плита для перекрытия и труба для вентиляции.

Но сначала нужно выбрать место, где будет осуществляться кладка колодцев из кирпича. Инструкция с требованиями по безопасности установки и эксплуатации канализационных колодцев должна обязательно соблюдаться. Обустройство подобных сооружений осуществляется на расстоянии 30 метров от источника питьевой воды.

Если колодец предназначен для накопления отходов, его размещают на дачном участке так, чтобы к нему смогла подъехать машина для откачки нечистот.

Как рассчитать вместительность канализационного колодца?

Это сделать просто.

Нужно перемножить количество потребляемой за сутки воды на даче и количество дней, за которые происходит накопление нечистот, для переработки которых микроорганизмами требуется трое суток. Это нужно учитывать при строительстве очистительного сооружения из кирпича. Оно должно быть по размерам таким, чтобы хватало места для накопления отходов за несколько дней.

Кладка кирпича канализационного колодца

После определения места размещения колодца, приобретения нужного материала приступают к строительству.

Технологический процесс кладки колодцев из кирпича начинается с заливки фундамента. Раствор готовится из двух частей песка, по одной – гравия и цемента. Высота фундамента составляет20 сантиметров.

После заливки ему нужно дать время для затвердевания. Обычно для этого достаточно одной недели. Каждый день фундамент нужно поливать водой.

Затем делается кладка колодцев, штукатурка дна и стен, покрытие битумом в два слоя. Устанавливаются перекрытие из железобетонной плиты или просмоленного щита из дерева, люк и труба для вентиляции.

Кладка смотрового колодцаиз кирпича

Сооружения такого типа используются в водопроводно-канализационных хозяйствах.

Смотровой колодецрекомендуется располагать на расстоянии не менее чем 3-12 метров от жилого помещения. Его размер хозяин определяет индивидуально. Главное требование – наличие условий для работ, связанных с обслуживанием трубопровода.

Колодца могут иметь разную форму. Стенки круглого колодца имеют толщину, равную длине одного кирпича, который укладывается тычками. Кладка кирпича прямоугольной формы выполняется по двухрядной системе.

Для кладки кирпича в сухом грунте используется раствор из цемента и песка в соотношении 1:4, а в мокром – 1:3. Швы внутри колодца тоже затираются раствором.Если на глубине вырытого колодца залегают грунтовые воды, его внешняя поверхность оштукатуривается. Толщина слоя достигает два сантиметра, а высота – на полметра выше уровня грунтовых вод.

При кладке стен колодца в ее швы заделываются скобы из чугуна или стали.Расстояние между ними составляет 35 сантиметров. Скобы располагаются по вертикали в шахматном порядке в два ряда. Они заменяют ступеньки при спуске и подъеме в шахту.

Требования

К материалу, из которого возводится колодец, предъявляются особые требования.

Кирпич не должен иметь сколы, трещины и быть пустотелым. Раствор берется со стандартной рецептурой. В его состав входит портландцемент М400 и чистый песок с размером песчинок не более двух миллиметров.

Раствор прочнее, если в нем содержится меньше песка. Это легко узнать по соотношению ингредиентов. Оптимальным считается раствор марки М50: одна часть цемента и четыре – песка.

Источники:

• kamedom.ru
• fundamentdoma.ru
• fb.ru

Как выложить из кирпича круг

Главная » Разное » Как выложить из кирпича круг

Круговая кладка из кирпича, инструкция

Круговая кладка из кирпича, как получить ровную и гладкую окружность, видеоролик.

Обычный человек, не обладающий определёнными профессиональными навыками строителя, может возводить простые конструкции из кирпича.

Но бывают ситуации, когда необходимы варианты криволинейной или круговой кладки и вот здесь нужно знать определённые нюансы такой работы.

Информация о том, как выложить круг из кирпича может потребоваться в самых различных ситуациях.

Например если нужен:

1. Колодец;
2. Фигурная арка;
3. Башня;
4. Круглая печь;
5. Дизайнерские формы дома и так далее.

Давайте рассмотрим подробнее способы кладки по кругу и конкретные примеры возведения конструкций.

Кирпич использовался для строительства ещё в древнем Риме. За это время он изменялся, приобретая новые формы, совершенствовался. Сейчас классический кирпич — это износоустойчивый и прочный материал для строительства.

Так же, кирпич применяется и для декоративного облагораживания зданий, коттеджей, внутренней отделки зданий, например, в стиле готики или лофт.

Для оформления элементов стен часто используется круговая кладка кирпича.

Как выложить круг из кирпича

Современный кирпич имеет форму параллелепипеда. Каждая его грань имеет собственное название:

• Постель (2,5*1,2см). Это основная, самая большая грань, параллельна основанию укладки;
• Ложок (2,5*1,2см). Меньше основной стороны, представляет собой длинную боковую грань;
• Тычок (1,2*0,65 см). Самая короткая грань.

Начало работы

Кладка кирпича в круговую имеет различные варианты, при этом используется любая грань, в зависимости от вида кладки.

Хотя, общие принципы такой кладки идентичны:

• Рисуется шаблон нужного размера. Для этого следует вбить колышек в центре круга, привязать шнур нужного радиуса и прочертить окружность;
• По нарисованному шаблону кладётся первый ряд. Производится расчёт кирпича. При необходимости кирпичи подпиливают, раскалывают, стёсывают или подрезают;
• Второй ряд необходимо ориентировать на внутренние грани основания. Укладывать его следует так, чтобы швы первого ряда перекрывались кирпичами второго ряда;
• Первые два ряда возводят, используя тычковую кладку. Затем, можно выложить один ряд ложковой кладкой. Такое чередование укрепит постройку, создаст стену способную противостоять большим нагрузкам.

Во время работы требуется постоянно контролировать вертикаль и горизонталь рядов. Это можно сделать, используя отвес или строительный уровень.

Если радиус кладки не очень большой, то можно установить в центре металлическую мачту (контролёр). Мачта устанавливается строго по уровню.

К мачте привязывается шнурок, на который наносится разметка. Если у вас есть возможность использовать сварку, то вместо шнурка, на мачту надевается контролёр, к которому приваривается железный штырь.

В качестве контролёра может быть кусок канализационной трубы, любое железное кольцо, подходящее по размеру.

Под контролёром устанавливается фиксатор, регулирующий высоту и не дающий рычагу съезжать вниз.

Обрезают приваренный штырь по внутреннему или внешнему радиусу строения. В зависимости от того, по какой стороне вы ориентируетесь в процессе кладки.

Чаще всего, по наружной стороне кладки, чтобы этот прут имел под собой опору. На конце этого радиуса приваривается ограничитель.

В случае если вы используете железный прут, для регулировки кладки, то мачта должна быть равной высоте строения.

Это позволит поднимать регулятор радиуса, чтобы он был на уровне выкладываемого ряда и строго перпендикулярно к мачте.

Этот прут или шнур служит контролёром радиуса кладки и не даёт сбиться и уйти в сторону. То есть, кладка будет ровной, идеально круглой, с одинаковым расстоянием от центра до стены.

Более детально этот метод показан в видеоролике, в конце статьи.

Следует напомнить, что при круговой кладке ряды кирпичей немного смещают. Это делается для того чтобы не произошло совпадение швов.

Методы кладки

Чаще всего круговая кладка из кирпича выполняется тычково-ложковым методом, при этом швы обязательно перевязывают.

Под перевязкой швов имеется в виду чередование ложкового и тычкового ряда.

Как вы понимаете, снаружи зазор между кирпичами будет больше, а внутри кирпичи укладываются почти впритык.

Широкий наружный зазор заполняется цементно-песчаным раствором, при необходимости добавляется щебень.

Кладка арочным методом

Арки, несмотря на кажущуюся воздушность, довольно прочны и устойчивы к различным разрушительным факторам.

Недаром среди развалин древних построек арки имеют более целостный вид.

Кирпичная кладка полукругом или арочного типа, выстраивается подобно круговой кладке.

Изначально, изготовляется макет, для уличной арки – из досок, для кладки кирпичной полукруглой перегородки в доме подойдёт лист фанеры.

Расположение кирпичей, также проверяется при помощи шнурка, закреплённого в центре полуокружности.

Основание арки рекомендуется выкладывать нечетным количеством кирпичей (минимум пять).

Часто, по мере выстраивания рядов, может возникнуть необходимость распила материала, для подгона кирпичей по размеру.

Самый верхний, центральный кирпич, называют замковым, так как он подобно замку скрепляет арку в единую конструкцию.

Замковый кирпич должен находиться строго по центру арки, в вертикальном положении. Чаще всего он имеет спиленную, клин-подобную форму.

Устанавливается замковый кирпич последним. То есть, вначале выкладываются кирпичи по бокам, а замковый кирпич завершает постройку.

Арка, которая выкладывается из обыкновенного, не спиленного кирпича, имеет клинообразный шов.

При этом, размеры шва должны быть не меньше 5 мм снизу, и не больше 25 мм сверху.

Круговая кладка из кирпича, итог

Круговая кладка из кирпича или возведение арки – процесс довольно сложный, требующий определённых навыков и знаний.

Поэтому, если вы желаете получить отличный результат, красивую и прочную постройку, то, лучше всего доверить работу специалисту.

Полезные статьи:

Некоторые тонкости в применении простейшего контролёра

Кладка полукруглого эркера

Алгоритм

– Как нарисовать круг на сетке?

Переполнение стека

1. Около
2. Товары
3. Для команд

1. Переполнение стека Общественные вопросы и ответы
2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
3. Вакансии Программирование и связанные с ним технические возможности карьерного роста
4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя

.

java – Создание круга из прямоугольников

Переполнение стека

1. Около
2. Товары
3. Для команд

1. Переполнение стека Общественные вопросы и ответы
2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
3. Вакансии Программирование и связанные с ним технические возможности карьерного роста
4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя

.

25 творческих занятий и идей для изучения фигур

Изучение форм – одна из первых концепций, которым мы учим детей. Это подготавливает их к геометрии в предстоящие годы, но это также важный навык для обучения письму и рисованию. Мы собрали наши любимые занятия по изучению фигур, как двумерных, так и трехмерных. Все они хорошо работают в классе или дома.

1. Начните с диаграммы привязки

Такие красочные якорные диаграммы – отличный справочный инструмент для детей, изучающих формы.Попросите детей помочь вам найти примеры для каждого из них.

Подробнее: A Spoonful of Learning / Kindergarten Kindergarten

2. Сортировать предметы по форме

Собирайте предметы в классе или доме, затем сортируйте их по форме. Это забавный способ для детей понять, что мир вокруг них полон кругов, квадратов, треугольников и многого другого.

Подробнее: Занятый малыш

3. Закуска фигурками

Всем нравится обучающая деятельность, которую можно поесть! Некоторые продукты уже имеют идеальную форму; для других вам нужно проявить немного творчества.

Подробнее: Chieu Anh Urban

4. Печать с блоками формы

Возьмите блоки формы и немного смываемой краски, а затем штампуйте формы, чтобы сформировать рисунок или рисунок.

Подробнее: Карман дошкольного

5. Отправляйтесь на охоту за фигурой

Эти «лупы» превращают изучение форм в приключение! Совет: ламинируйте их для длительного использования.

Подробнее: Nurture Store UK

6.Прыгайте по лабиринту форм

Используйте мел для тротуаров, чтобы выложить форму лабиринта на детской площадке или подъездной дорожке. Выберите форму и прыгайте от одной к другой или вызывайте новую форму для каждого прыжка!

Подробнее: Творческие семейные развлечения

7. Соберите грузовик из фигур

.

Вырежьте различные формы (отличные навыки работы с ножницами!), Затем соберите серию грузовиков и других транспортных средств.

Подробнее: Little Family Fun

8.Вытяните фигуры на геобордах

Учителям и детям нравятся геодоски, и они являются отличным инструментом для изучения форм. Раздайте учащимся карточки с примерами для подражания или попросите их самостоятельно придумать метод.

Подробнее: Станция создания миссис Джонс

9. Движение по профилированным дорогам

Используйте эти бесплатные дорожные коврики для печати для работы с фигурами. Бонус: создавайте свои собственные дорожные фигуры из полосок предложений!

Дополнительная информация: PK Preschool Mom

10.Найдите формы в природе

Выведите свою фигуру на улицу и поищите круги, прямоугольники и многое другое на природе. Для другого веселого занятия собирайте предметы и также используйте их для создания фигур.

Подробнее: Nurture Store UK

11. Соберите поделки из палочек

Добавьте точки на липучках на концы деревянных палочек для быстрых и простых математических игрушек. Напишите названия каждой формы на палочках для самокорректирующегося действия центра.

Подробнее: Дожить до зарплаты учителя

12. Выдувание пузырей трехмерной формы

Это занятие STEM, которое обязательно заинтересует всех. Сделайте трехмерные формы из соломинок и очистителей трубок, затем окуните их в пузырчатый раствор, чтобы образовались растяжимые пузыри. Так круто!

Подробнее: Babble Dabble Do

13. Приготовить форму пиццы

Накройте бумажную тарелку «пицца» большим количеством фасонных начинок, затем сосчитайте количество каждой.Просто, но весело и очень эффективно.

Подробнее: Сокровища миссис Томпсон

14. Сконструируйте формы из зубочисток и пластилина

.

Это отличная задача STEM: сколько форм вы можете сделать с помощью зубочисток и пластилина Play-Doh? Зефир тоже хорошо подходит для этого занятия.

Подробнее: Детство 101

15. Наброски фигур с наклейками

Дети обожают наклейки, поэтому им нравится заполнять контуры фигур, которые они учат.Они этого не осознают, но это дает им тренировку мелкой моторики!

Подробнее: Занятый малыш

16. Кружевные формы

Карты со шнуровкой давно стали классикой, но нам очень нравится эта версия, в которой используются трубочки для питья. Просто разрежьте их на кусочки и приклейте по краям открыток.

Подробнее: Planning Playtime

17. Создавайте фигуры из кубиков LEGO

LEGO math – всегда победитель! Это занятие также представляет собой хороший вызов STEM.Сможете ли ваши ученики придумать, как сделать круг из прямоугольных блоков?

Подробнее: Карман дошкольного

18. Классификация фигур по их атрибутам

Работайте с такими геометрическими терминами, как «стороны» и «вершины» при сортировке фигур с использованием этих атрибутов. Начните с размещения фигур в бумажные пакеты и задайте учащимся такие вопросы, как: «Форма в этом пакете имеет 4 стороны. Что бы это могло быть?”

Подробнее: Преподавание Сьюзан Джонс

19.Графики и графы

Эти бесплатные рабочие листы, которые можно распечатать, предлагают детям определять формы, затем подсчитывать их и строить графики. Множество математических навыков в одном!

Подробнее: Playdough to Plato

20. Создайте монстра формы

Добавляйте руки, ноги и лица, чтобы создавать веселых (или страшных) монстров! Они создают забавную демонстрацию в классе.

Подробнее: Fantastic Fun and Learning

21.Просеять рис для форм

Конечно, дети могут определять свои формы на глаз, но как насчет прикосновения? Закопайте блоки в миске с рисом или песком, затем попросите детей выкапывать их и угадывать форму, не заметив их.

Подробнее: Развлечение с мамой

22.

Сделайте рожок мороженого

Конусы мороженого бывают разных форм. Предложите детям увидеть, сколькими разными способами они могут сделать сферу «мороженого».”

Узнать больше: Исключительно хорошее воспитание

23. Спросите: «Что говорит фигура?»

Если вы не против, чтобы эта песня застряла в головах ваших детей, это отличный способ совместить письмо и математику.

Подробнее: Around the Kampfire

24. Собирайте пазлы вместе

Используйте деревянные палочки для поделок, чтобы делать простые головоломки для детей, которые учатся играть.Они достаточно недорогие, чтобы вы могли сделать полные наборы для каждого из ваших учеников.

Подробнее: Малыш в игре

25. Накормите монстра формы

Превратите бумажные пакеты в монстров-поедателей, и пусть дети наполняют свои голодные животы!

Подробнее: Teach Pre-K

От обучения формам до деления в столбик и всего остального – это 25 обязательных материалов по математике для начальной школы, на которые можно положиться.

Plus, 22 активных математических игры и задания для детей, которые любят двигаться.

.

ios – Как создать SKSpriteNode, который представляет собой окружность круга, только контур?

Переполнение стека

1. Около
2. Товары
3. Для команд

1. Переполнение стека Общественные вопросы и ответы
2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
3. Вакансии Программирование и связанные с ним технические возможности карьерного роста
4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя

.

---

Смотрите также

• Декоративный кирпич как приклеить
• Как обустроить кабинет психолога
• К 188 держатель шин заземления
• Как обустроить фальш камин
• Как собрать печь из кирпича для дома своими руками
• Цепь для заземления на машинах
• В каком случае переносные заземления должны быть изъяты из употребления
• Заземление ноль фаза
• Чем утеплить дом из газобетона
• Как обустроить террариум для бананоеда
• Как утеплить пол на первом этаже кирпичного дома своими руками

Применение круглой кладки из кирпича

Круговая кладка из кирпича, инструкция

Круговая кладка из кирпича, как получить ровную и гладкую окружность, видеоролик.
Обычный человек, не обладающий определёнными профессиональными навыками строителя, может возводить простые конструкции из кирпича.

Но бывают ситуации, когда необходимы варианты криволинейной или круговой кладки и вот здесь нужно знать определённые нюансы такой работы.

Информация о том, как выложить круг из кирпича может потребоваться в самых различных ситуациях.

Например если нужен:

1. Колодец;
2. Фигурная арка;
3. Башня;
4. Круглая печь;
5. Дизайнерские формы дома и так далее.

Давайте рассмотрим подробнее способы кладки по кругу и конкретные примеры возведения конструкций.

Кирпич использовался для строительства ещё в древнем Риме. За это время он изменялся, приобретая новые формы, совершенствовался. Сейчас классический кирпич — это износоустойчивый и прочный материал для строительства.

Так же, кирпич применяется и для декоративного облагораживания зданий, коттеджей, внутренней отделки зданий, например, в стиле готики или лофт.

Для оформления элементов стен часто используется круговая кладка кирпича.

Из чего строят круглые дома

Для постройки подходят практически любые материалы, пригодные для обычных домов, например, дерево. Чаще всего купольные дома строят по каркасной технологии и кажется, что уж из крупноформатных блоков круглую форму получить не получится. Но на самом деле из керамических блоков подходят для решения этой задачи и даже имеют такие свойства, которые будут особо выигрышны в строительстве круглых домов:

• экономичность
  – размер одного блока равен 10–14 кирпичам в кладке, что уменьшает затраты на стройматериалы;
• высокая теплопроводность
  – пористая структура блока обеспечивает комфортный микроклимат внутри дома. Стены дольше держат тепло зимой, а летом сохраняют прохладу внутри. В большинстве регионов России дома из керамики можно строить и вовсе без утеплителя.

В «Школе нового дома» возведению стен посвящен большой раздел. В нем без запутанной терминологии подробно рассказывается о том, какие бывают конструкции стен и есть чек-лист, по которому можно проверить качество работы бригады.

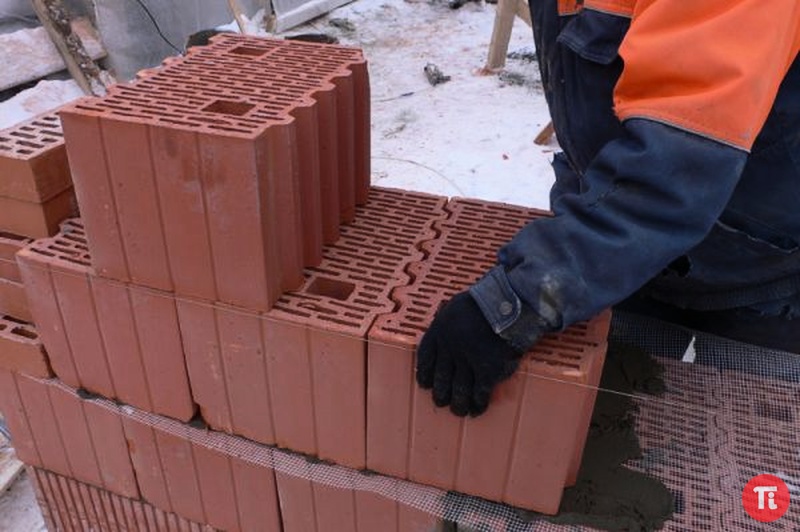

Фото: Руководство по строительству из крупноформатных блоков Porotherm

Как выложить круг из кирпича

Современный кирпич имеет форму параллелепипеда. Каждая его грань имеет собственное название:

• Постель (2,5*1,2см). Это основная, самая большая грань, параллельна основанию укладки;
• Ложок (2,5*1,2см). Меньше основной стороны, представляет собой длинную боковую грань;
• Тычок (1,2*0,65 см). Самая короткая грань.

Начало работы

Кладка кирпича в круговую имеет различные варианты, при этом используется любая грань, в зависимости от вида кладки.

Хотя, общие принципы такой кладки идентичны:

• Рисуется шаблон нужного размера. Для этого следует вбить колышек в центре круга, привязать шнур нужного радиуса и прочертить окружность;
• По нарисованному шаблону кладётся первый ряд. Производится расчёт кирпича. При необходимости кирпичи подпиливают, раскалывают, стёсывают или подрезают;
• Второй ряд необходимо ориентировать на внутренние грани основания. Укладывать его следует так, чтобы швы первого ряда перекрывались кирпичами второго ряда;
• Первые два ряда возводят, используя тычковую кладку. Затем, можно выложить один ряд ложковой кладкой. Такое чередование укрепит постройку, создаст стену способную противостоять большим нагрузкам.

Во время работы требуется постоянно контролировать вертикаль и горизонталь рядов. Это можно сделать, используя отвес или строительный уровень.

Если радиус кладки не очень большой, то можно установить в центре металлическую мачту (контролёр). Мачта устанавливается строго по уровню.

К мачте привязывается шнурок, на который наносится разметка. Если у вас есть возможность использовать сварку, то вместо шнурка, на мачту надевается контролёр, к которому приваривается железный штырь.

В качестве контролёра может быть кусок канализационной трубы, любое железное кольцо, подходящее по размеру.

Под контролёром устанавливается фиксатор, регулирующий высоту и не дающий рычагу съезжать вниз.

Обрезают приваренный штырь по внутреннему или внешнему радиусу строения. В зависимости от того, по какой стороне вы ориентируетесь в процессе кладки.

Чаще всего, по наружной стороне кладки, чтобы этот прут имел под собой опору. На конце этого радиуса приваривается ограничитель.

В случае если вы используете железный прут, для регулировки кладки, то мачта должна быть равной высоте строения.

Это позволит поднимать регулятор радиуса, чтобы он был на уровне выкладываемого ряда и строго перпендикулярно к мачте.

Этот прут или шнур служит контролёром радиуса кладки и не даёт сбиться и уйти в сторону. То есть, кладка будет ровной, идеально круглой, с одинаковым расстоянием от центра до стены.

Более детально этот метод показан в видеоролике, в конце статьи.

Следует напомнить, что при круговой кладке ряды кирпичей немного смещают. Это делается для того чтобы не произошло совпадение швов.

Методы кладки

Чаще всего круговая кладка из кирпича выполняется тычково-ложковым методом, при этом швы обязательно перевязывают.

Под перевязкой швов имеется в виду чередование ложкового и тычкового ряда.

Как вы понимаете, снаружи зазор между кирпичами будет больше, а внутри кирпичи укладываются почти впритык.

Широкий наружный зазор заполняется цементно-песчаным раствором, при необходимости добавляется щебень.

Кладка арочным методом

Арки, несмотря на кажущуюся воздушность, довольно прочны и устойчивы к различным разрушительным факторам.

Недаром среди развалин древних построек арки имеют более целостный вид.

Кирпичная кладка полукругом или арочного типа, выстраивается подобно круговой кладке.

Изначально, изготовляется макет, для уличной арки – из досок, для кладки кирпичной полукруглой перегородки в доме подойдёт лист фанеры.

Расположение кирпичей, также проверяется при помощи шнурка, закреплённого в центре полуокружности.

Основание арки рекомендуется выкладывать нечетным количеством кирпичей (минимум пять).

Часто, по мере выстраивания рядов, может возникнуть необходимость распила материала, для подгона кирпичей по размеру.

Самый верхний, центральный кирпич, называют замковым, так как он подобно замку скрепляет арку в единую конструкцию.

Замковый кирпич должен находиться строго по центру арки, в вертикальном положении. Чаще всего он имеет спиленную, клин-подобную форму.

Устанавливается замковый кирпич последним. То есть, вначале выкладываются кирпичи по бокам, а замковый кирпич завершает постройку.

Арка, которая выкладывается из обыкновенного, не спиленного кирпича, имеет клинообразный шов.

При этом, размеры шва должны быть не меньше 5 мм снизу, и не больше 25 мм сверху.

Круговая кладка из кирпича, итог

Круговая кладка из кирпича или возведение арки – процесс довольно сложный, требующий определённых навыков и знаний.

Поэтому, если вы желаете получить отличный результат, красивую и прочную постройку, то, лучше всего доверить работу специалисту.

Полезные статьи:

Некоторые тонкости в применении простейшего контролёра

Кладка полукруглого эркера

Технологический процесс

Рассмотрим основные приемы, применяемые при выведении углов кирпичных стен.

В один кирпич

Данная разновидность кирпичной кладки углов является наиболее легкой и используется для обустройства внутренних межкомнатных стенок, толщина которых составляет двадцать пять сантиметров. Чтобы выкладка камня выполнялась ровно и строго вертикально, для контроля применяют строительный уровень и отвес. Начинается укладка с пары кирпичных четвертинок, устанавливаемых ложковыми гранями на внешние части. Получившиеся пустотные участки между камнями, уложенными тычковыми сторонами, заполняют четвертинами. В очередном кладочном ряду забутовку выполняют тычковым способом, версту выгоняют ложковой стороной. Вертикальный шов перевязывается ложковой выкладкой. Данный порядок чередуют, пока угол не будет полностью выведен.

Такой способ хорош, если нет необходимости возводить несущие стены.

В полтора кирпича

Как гласят правила проведения кладочных работ, углы необходимо формировать с небольшим опережением, составляющим три – четыре ряда. Таким образом, возможно с максимальной точностью выдерживать прямолинейные направления, соблюдать вертикаль и горизонталь при формировании стеновых рядов.

Угол в полтора кирпичных камня выкладывается сложнее, чем аналог в один кирпич, так как необходимо использовать материал с различными форматами.

Чтобы вся конструкция отличалась устойчивостью и прочностью, следует правильно заводить угловые края, внутренние стороны армировать наугольниками для штукатурных работ.

В этой методике в обязательном порядке используется вертикальная перевязка рядов.

В два кирпича

Выкладку угловых зон в пару кирпичей считают наиболее сложным способом и используют исключительно при возведении стен несущего характера. Очень важно соблюдать выкладку кирпичного материала не только на угловых участках, но и на удалении двух кирпичей в каждую из сторон. Такая предосторожность позволяет создавать неплохой показатель устойчивости и придает сооружению надежность. Выкладка рядов в пару кирпичей выполняется по следующей схеме:

• укладывается начальный ряд тычковой гранью, но в одной точке закладывается камень ложковой стороной;
• для второго ряда используют методику, по которой формируют всю стенку. В точке завода угла устраивают стык, отличающийся максимальной точностью;
• для третьего ряда используется выкладка ложковым способом с направлением по движению стрелки часов. Здесь рекомендуется контролировать вертикальность и горизонтальность кладочных рядов;
• четвертый ряд выкладывают аналогично второму, пятый полностью копирует первоначальный кирпичный ряд.

Метод выкладки кирпичей сложный, применяется для обустройства несущей стенки.

Планирование кладки

СТЕНЫ И КОРОБЧАТЫЕ КОНСТРУКЦИИ

Для постройки стены выложите первый ряд кирпичей с одной стороны, оставляя 10-миллиметровые зазоры между кирпичами для раствора. Старайтесь максимально уложиться в выбранные вами размеры. (Если вы строите коробчатую конструкцию, измерьте следующую сторону и повторите уже описанную процедуру.) Уложите второй ряд на первый таким образом, чтобы вертикальные швы в рядах были смещены относительно друг друга. Таким образом вы сможете спланировать постройку так, чтобы уйти от необходимости рубки кирпича.

КРУГЛЫЕ ПОСТРОЙКИ, АРКИ И КРИВЫЕ

Допустим, вы хотите выложить круглую постройку или кривую из кирпича с радиусом 1 м. Возьмите два деревянных колышка и свяжите их веревкой таким образом, чтобы они отстояли друг от друга на 1 м. Вбейте один колышек в землю, а вторым очертите круг. Уложите кирпичи всухую по линии описанной окружности. Когда положите последний кирпич, поправьте все остальные, чтобы между ними были равные зазоры и получилась аккуратная линия. (По желанию схему кладки можно нарисовать в масштабе.) Возможно, для построек с кривыми линиями вы захотите использовать половинки кирпичей или укладывать целые на ребро. Если вы строите арку, перед началом работы выложите ее на земле, чтобы избежать ошибок.

Основные операции

РАЗМЕТКА ЛИНИИ КЛАДКИ

Определите линию кладки стены, вбив по колышку с каждого конца фундамента. Возьмите отрезок веревки и проведите им по куску мела или пропустите через контейнер с толченым мелом. Туго натяните веревку между колышками на расстоянии нескольких миллиметров от земли, при этом веревка должна касаться земли. Когда вы добьетесь того, чтобы веревка проходила соответственно линии кладки стены, натяните веревку двумя пальцами и отпустите, чтобы она ударила по бетону, оставив на нем отметку мелом. (В качестве альтернативы можно воспользоваться простым устройством под названием «меловая отбивка», в которое засыпается мел. Веревку с осевшим на ней мелом вытаскивают из коробка и с помощью ее «отбивают» нужную отметку.)

НАНЕСЕНИЕ СТРОИТЕЛЬНОГО РАСТВОРА

Нанесите слой раствора толщиной 12 мм и длиной 300 мм, а затем проведите по раствору острым концом кельмы, сделав углубление. Уложите первый кирпич и подгоните его с помощью ручки кельмы, выдавливая из швов излишки раствора, таким образом, чтобы ширина швов была около 10 мм. Острым концом кельмы нанесите излишки раствора на торец кирпича для формирования вертикального шва, а затем уложите второй кирпич. Продолжайте кладку до окончания ряда. Следует проверять высоту каждого ряда, а также с помощью вертикальной, горизонтальной и диагональной проверки спиртовым уровнем следить за тем, чтобы кладка была ровной в вертикальной плоскости. Вверху. Существуют различные способы нанесения раствора. Это лишь один из них, и он прекрасно подойдет для новичка.

НЕЖЕЛАТЕЛЬНО

В жаркий день пускать в кладку сухие кирпичи: всегда смачивайте их, чтобы они на ощупь были чуть менее сухими. Сразу же удалять излишки раствора, вышедшего из швов, поскольку вы испачкаете кирпич. Гораздо лучше оставить все как есть до тех пор, пока кирпичи не поглотят влагу из раствора, а затем убрать излишки кельмой. * Использовать для замеса раствора крупный, грязный песок или просроченный цемент. Берите для работ строительный песок и свежий цемент. * Чтобы раствор не схватился на кельме, расшивке и спиртовом уровне, мойте их приблизительно каждые полчаса.

Дополнительные техники

Если вам трудно выдерживать одинаковый размер швов при строительстве стены, вам поможет мерная рейка. По всей длине такой рейки попеременно проставлены размеры кирпича и швов: 65 мм — высота или толщина кирпича, затем 10 мм — ширина шва, потом снова 65 мм, 10 мм, 65 мм и так далее до конца рейки. Прикладывая такую рейку к стене. вы сможете оценить свои успехи, а затем внести необходимые коррективы, прижав кирпичи сильнее или добавив раствора в швы. Никогда не думайте, что, допустив ошибки там и сям, вы получите хороший результат, — такого не будет. Важно действовать последовательно и следить затем, чтобы каждый кирпич был уложен как следует.

Использование штангенциркуля

Кладка кирпича

Вверху. Уложите кирпич на слой раствора и подгоните его с помощью кельмы каменщика. Внизу. Существуют различные способы нанесения раствора. Это лишь один из них и он прекрасно подойдет для новичка.

Штангенциркуль используется при возведении круглых построек или построек со скругленными углами. Как правило, штангенциркуль состоит из доски (плечо) с отверстием на одном конце, деревянного бруса толщиной в кирпич (опорный брус) и листа фанеры (основание). Опорный блок размещается на основании, к которому он прижимается кирпичами, чтобы не съехал. Плечо вращается на вбитом в опорный брус гвозде. Каждый кирпич укладывается таким образом, чтобы он находился на одной линии с центром окружности и едва касался конца плеча. К концу плеча можно прикрепить D-образную деталь, по которой проверяется правильность положения краев кирпичей, укладываемых под прямым углом к плечу. Существуют незначительные вариации изготовления такого шаблона.

Расшивка швов

Кладка кирпича

По желания на конце плеча можно закрепить гвоздь, который будет служить указкой.

Понятие «расшивка швов» означает обработку швов из раствора между кирпичами. Существует 4 основных вида расшивки швов: вогнутая, выпуклая, прямоугольная вподрезку и односрезная. Расшивка выполняется по мере кладки кирпичей или после окончания строительства стены (не следует производить расшивку, если раствор еще не отдал лишнюю влагу в кирпич и слишком пластичен). Вогнутые швы получают с помощью бруска круглого сечения, ручки расшивки или другого инструмента, которым проводят по шву, убирая излишки раствора. Если для строительства стен используется старый кирпич, лучше всего выбрать вогнутую расшивку: дождитесь конца дня, а затем кончиком лезвия расшивки быстро уберите из шва излишки цемента. Такая обработка швов идеально подойдет для садовой стены в рустикальном стиле. Для выполнения выпуклой расшивки швов нужно подвинуть раствор от краев шва к его середине, чтобы получился выпуклый шов. Прямоугольная вподрезку расшивка выполняется краем кельмы — излишки раствора срезаются вровень с кирпичом.

Виды расшивки

Швы между кирпичами нужно хорошо заполнить раствором. Чтобы сделать это, воспользуйтесь кельмой.

Разновидности кладки

При возведении наружных стен следует учитывать, что суммарная толщина ограждающей конструкции составляет 33-62 см. Чаще всего толщину и способ укладки внутренней и наружной части выбирают одинаковой.

Тем не менее она может различаться, при этом внутренняя ограждающая часть не может быть тоньше наружной стены.

В полкирпича

Технология заключается в том, что каждый последующий ряд сдвигается по отношению к предыдущему на конкретное расстояние. Оно равно половине ложковой части кирпича — 120 мм. Таким образом может выкладываться внутренний и наружный слой конструкции. При этом в кладку могут вставлять горизонтальные ребра жесткости с интервалом не более 120 мм между осями. Диафрагмы могут касаться тычками к внутренней поверхности стены или входить в состав самой кладки.

В четверть кирпича

Выполняется путем укладывания блоков на ребро, при этом каждый ряд сдвигается относительно другого на четверть длины. Такая кладка часто применяется при возведении стен колодцевым способом. Однако при этом внутренняя часть стены должна быть толще и укладываться в полкирпича, в целый кирпич и другими способами.

Вы знакомы с технологией колодцевой кладки кирпича?

Да

Нет

Применение других материалов в кирпичной кладке

В прошлом кирпичные стены не были такими однотипными. Их клали из кирпича разной толщины, а швы между кирпичами были намного более широкими. В некоторых районах было принято заполнять швы мелким камнем или битой плиткой. Вместо того чтобы рубить или стачивать кирпич для кладки фигурных арок, пускали в ход кровельную или старую напольную плитку для заполнения зазоров. В некоторых приморских районах было принято украшать швы ракушками. Некоторые строители применяли в кладке кирпич особой формы.

Как построить изогнутую кирпичную стену? Пошаговая процедура

Что такое Кирпичная стена с кривым сечением?

Прямую кирпичную кладку можно легко построить с помощью ниток и отвеса (для проверки вертикальности) или просто с помощью спиртовых уровней.

Но криволинейный участок кирпичной стены нельзя просто сделать прямым, просто выровняв кирпичи. Уровни, датчики и шаблоны используются для строительства криволинейных кирпичных стен.

Швы из раствора для прямой кладки кирпичных стен могут иметь одинаковую толщину от 10 мм до 20 мм между двумя швами кирпичей. Но для криволинейных кирпичей швы могут составлять от 6 мм до 15 мм между теми же двумя кирпичами из-за радиального расположения, необходимого для получения кривизны.

Радиус кривизны или, скажем, степень кривизны влияет на размер используемого кирпича, а также на тип связующей структуры.

Для более крупного кривого участка (имеющего больший радиус) полные кирпичи могут быть выровнены просто вместе с некоторым радиальным расположением зазоров стыков и кирпичей, т. е. большим зазором стыка на внешней стороне и сужением к концу.

Но для более высокой степени кривизны (с меньшим радиусом) кирпичи стен должны быть разрезаны на более мелкие блоки с радиально уменьшенной структурой, дающей трапециевидную структуру. Тем не менее, это также можно сделать, приняв схему скрепления кирпичей, например, с помощью скрепления коллектора.

Как правило, для больших радиусов от 3,5 м до 4 м предпочтительнее использовать ленточные связки, а для радиусов от 2,5 м до 3 м предпочтительно использовать натяжные связки.

Согласно IS – SP 20 (S&T):1991 обычная кирпичная кладка может быть принята для криволинейного участка с радиусом кривизны более 6 м с простой переделкой зазора шва.

Но для кривой с радиусом кривизны менее 6 м необходимо специально спроектировать или нарезать кирпичи требуемой формы, а затем выполнить расположение кирпичей для получения плавной кривой. Но для грубых работ, таких как ямы и септиктенки, кирпичи просто ударяются острым предметом, а не разрезаются на определенные формы.

Кроме того, швы размером более 15 мм также могут быть выполнены, но для этого требуется некоторая модификация раствора путем добавления более крупных заполнителей.

Как построить изогнутую кирпичную стену? – Процедура

Кривая сначала строится с помощью циркуля или линейки с маркировкой краев путем расчета необходимого радиуса, необходимого для требуемой кривизны стены.

Сначала определяется внешняя кривая требуемой кривизны, а затем определяется внутренняя кривая путем нахождения внутреннего радиуса путем выведения ширины стенки из внешнего радиуса.

т.е. Внутренний радиус ( r ) = Внешний радиус ( R ) – Толщина стенки (W)

или наоборот процесс может быть достигнут.

Кирпичи располагаются вместе с зазором на границе начерченной кривой, чтобы проверить, нужно ли резать кирпичи на мелкие кусочки нужной формы или нет на плавную кривизну.

Это основано на том принципе, что; круг представляет собой многоугольник с бесконечным числом сторон или отрезков. Многоугольник с более чем 16 сторонами издалека выглядит почти как круг.

Затем, при необходимости, вырезаются кирпичи необходимой формы. При расположении кирпичей радиально по кривизне внутренняя сторона между кирпичами может иметь меньше места для образования растворного шва.

Итак, кирпичи подрезаются максимально радиально или просто выбиваются углы кирпичей с внутренней стороны, чтобы образовалось пространство для раствора.

Пространство для раствора также может быть спроектировано геометрически, но этот процесс очень точен и используется только для точной работы и теоретических расчетов и не подходит для практического подхода ручного строительства.

После демонтажа первоначально уложенного кирпича без раствора и необходимой обработки кирпича раствор первоначально укладывается по нарисованной кривой.

Затем кирпичи укладываются поверх слоя раствора, располагаясь в необходимой кривизне, как и ранее, вместе с растворными швами. Уровень кирпичей проверяется вместе с ватерпасом и кривизной с помощью шаблонов.

Приподнятые кирпичи ударяют тыльной стороной кельмы так, чтобы раствор вытеснялся и достигался требуемый уровень.

После подтверждения ровности уровня первого уложенного каменщика раствор накладывается поверх слоя.

Перед укладкой кирпича раствор должен быть зазубрен или сформирован шероховатой структурой с помощью мастерка.

Затем кладут кирпичи. Кирпич может быть того же размера и формы, что и в первом слое (для одинаковой толщины и вертикальных изогнутых стен), поэтому необходимость оценки размера и формы выполняется до этого времени.

При укладке кирпича в следующих слоях следует соблюдать особую осторожность, чтобы ни один шов предыдущего слоя не совпадал со швами соседних слоев.

Это поможет предотвратить разрушение шва каменной стены при приложении к ней нагрузок. Также каждый слой проверяется на уровень. Вертикальность и кривизна с помощью ватерпаса и шаблонов.

Последовательные слои укладываются аналогично один над другим с проверкой уровня и кривизны выравнивания кирпича.

Стена должна возводиться высотой до 100–150 см за один раз, а остальные работы выполнять только после высыхания раствора.

Я надеюсь, что эта статья « как построить криволинейную кирпичную стену шаг за шагом ?» остается полезным для вас.

Happy Learning – Civil Concept

Автор,

Инженер-строитель — Раджан Шреста

Читайте также,

, как найти количество кирпичей в стене, пример с числовым значением

Типы подпорной стены — назначение и устойчивость подпорной стены

Что такое стена сдвига Почему и где предоставляется – Best Location

Как сделать отдельно стоящую стенку из поддонов? Шаги и цели

Кирпич, плитка, камень и многое другое – Acme Brick

wv-st-albans-25177-1783-0-0

Peerless Block and Brick

304-727-4301

ms-jackson-39213-8134

Cherokee Brick Company

601-981-1410

la-lake-charles-70607-4758

Mike Baker Brick

337-602-6389

La-Lafayette-70508-3313

Mike Baker Brick

337-234-1430

ID-NAMPA-83687

BRICKSTON 2358

ор-туалатин-97062-8537

Willamette Graystone

503-692-0150

il-decatur-62526-4913

Woare’s Inc.

217-429-4404

ne-lincoln-68522-9215

Yankee Hill Brick

402-477-6663

il-east-dubuque-61025-9529

Top Block and Brick

815-747-3159

ky-paducah-42001-9135

Vowell and Sons

270-443-7505

CA-Orange-

-4217

Строительные материалы Томпсона-Ярд

714-637-7373

OH-Swanton-43558-8662

TRI-County Block & Brick

40004 41964

TRI-County и Brick

40004 4169.769.79 41966 40004

TRI-County & Brick

9

40004 40004 41964 40004

tn-martin-38237-3148

Vowell and Sons

731-587-3828

ca-ripon-95366-2747

Thompson Building Materials and Nursery

209-599-4543

Клинтон-n0m-1l0

Tri-County Brick & Masonry Supply

519-482-9622

ne-omaha-68138-3605

Watkins Concrete Block Co.

, Inc.

402-896-0900

ca-sacramento- 95826-9710

Thompson Building Materials and Nursery

916-361-7374

stratford-n5a-7c9

Tri-County Brick & Masonry Supply

519-273-5151

ny-rochester- 14624-2597

Weckesser Brick Co., Inc.

585-247-1100

CA-SACRAMENTO-95826-6402

Thompson Design Center

916-381-8711

CT-MANCHESTE

Трехгосударственный кирпич Connecticut

860-649-8886

WA-Spokane-Valley-99212-1217

White Block Co., Inc.

509-534-0651

AB-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C-C.-C. t2c-2k9

Распределение TimberStone

587-387-3596

KY-London-40741-2919

Оптовая оптовая гамма

606-878-6294

or-eugen -7666

ab-edmonton-t5v-1a6

TimberStone Distribution

780-414-0274

mn-savage-55378-1083

Twin City Brick and Stone

952-890-1909

до н.

э.-kelowna-v1x-6n6

Timberstone Distribution

778-796-0811

TN-NASHVILLE-37203-3335

Union Station Brick and Materials CO

615-321-5800

MB-Winpeg-R2K-4000.4.

9595995959595.

59595959959595.

.

.

59599599595.9000

5.

.

.

.

.

.

.

995995995995.

.

99599599599009.

. Distribution

204-777-8663

wi-madison-53718-3605

United Brick and Fireplace, Inc.

608-241-3844

sk-regina-s4n-5a3

TimberStone Distribution

306-584-2990

Wi-Madison-53713-2913

United Brick and Fimeplace, Inc.

608-270-2253

SK-SASKATOON-S7P-0C7

99999959595995

SKSAK

306-653-2990

wi-sheboygan-53801-5218

VanDerVart Concrete Products

920-459-2400

goshen-46526

Rose Brick

574-533-7865

со-лейквуд-80214

Summit Brick

303-238-5313

south-bend-46601-2787

Rose Brick

574-234-2133

co-pueblo-81001-2942

Summit Brick

719-542-8278

GA-Douglasville-30134-1635

Sand Stone, INC

770-920-1003

AZ-PHOENIX-85007

9004

SIPP -258-7158

га-валдоста-31601-3750

Scruggs Concrete

229-245-3665

AZ-TUCSON-87505

Summit Brick of Arizona

520-623-3394

VA-Richmond-233333333111111111111111111111111111111111111111111111111111111111111111111111УС.

804-355-2886

mi-houghton-49931-9016

Superior Block

906-482-2731

pa-aliquippa-15001-8407

R. I. Lampus

724-375 -6637

ва-шарлоттсвилль-22911-8306

Skyline Brick

434-973-0535

oh-cleveland-44122-4494

Thomas Brick Company

216-831-9116

pa-pittsburgh-15225-1217

R. I. LAMPUS

724-410-2333

OH-Columbus-43204-2073

Snyder Brick and Block

614-299-7388

CA-CAMARILLO-

-8019-7388

992 CA-CAMARILLO-

-8019-7388

92.

805-484-4391

oh-cincinnati-45246-1223

Reading Rock

513-874-2345

oh-moraine-45439-1825

Snyder Brick and Block

937-299 -7388

ca-fontana-

-7118

Thompson Building Materials

909-350-3000

ne-lincoln-68507-3103

Reimers Kaufman Concrete Products

402-434-1855

ой-морена-45409-1526

Snyder Brick and Block

ca-lemon-grove-

-1312

Thompson Building Materials

619-287-9410

chesterton-46304-9383

Rose Brick

219- 929-4108

ga-albany-31707

South Georgia Brick

180-024-1215

ca-lomita-

-2302

Thompson Building Materials

310-830-5584

fort -wayne-46808-1548

Rose Brick

260-373-1919

co-lakewood-80226-1617

Summit Brick

303-592-7080

ca-orange-

-4212

Thompson Building Materials – Showroom

714-998-9337

sc-summerville-29483

Meridian Brick and Masonry Supply

843-873-1610

fl-fort-myers-33916-7613

Oldcastle Coastal

239-334-8022

MD-ESTON-21601-7426

КРИКК ВАЛОМАК ВАЛОМАК

410-820-0101

IA-CLEAR-LAKE-50428

MIDLAND CONDANT -2176

FL-Sarasota-34237-2800

Oldcastle Coastal

941-957-3933

MD-Gaithersburg-20879-4716

VALLEAC-GAITHBURG-20879-4716

POTMAC-Gaithersburg-20879-4716

.

-хайавата-52233-1107

Midland Concrete Products

319-393-3531

fl-tampa-33614-5313

Oldcastle Coastal Coloroc

813-886-7761

md-rockville-20855-2674

Potomac Valley Brick

301-309-9600

IA-Marshalltown-50158-5030

Midland Concrete Product0005

601-484-6336

va-lorton-22079-1406

Potomac Valley Brick

703-550-9013

ia-waterloo-50701-9718

Midland Concrete Products

319- 226-3700

tn-clarksville-37040-3682

Orgain Building Supply

931-647-1567

ca-san-marcos-

-1224

Modern Builders Supply

760-591- 4570

мес-мэриленд-хайтс-63043-3525

Oasis Oasis

314-739-0550

CT-Middletown-06457-2278

MSR, Inc.

860-346-9234

SC.-FLURTO-29505.79509509509509509509509509509509509. Кирпич

843-665-2742

NE-OMAHA-68137

NEBRASKA BRICK and Supply

402-408-5555

NY-Syracuse-13204-2718

9595

995

9599999999

9999

999999999999999999999999999999999999999999995

09а

NY-Syracus

315-475-5115

Форт-Уэйн-46825-5230

Nob Brick Sales

260-483-2126

IL-EAST-PEORIA-61611-3301

Peoria Brick & Tile

309-699-1116

TX-CORP-CORP-CORP-CORP-CORP-CORP-CORP-CORP-CORP-CORP-CORP-CORP-CORP. 1902

Martini Brick Sales

361-854-7573

South-Bend-46613-2205

СВЕДЕНИЕ СВЕДЕНИЯ ФОРТА

574-289-55669959992.IAIOWAIA-CITAIA-CITAIAIA-CITIAIA-CITIO

Строительные материалы Фила

319-338-9799

sc-columbia-29203-3112

Meridian Brick and Masonry Supply

803-786-1260

nc-greensboro-27401

Oldcastle Adams Products

336- 275-9114

md-baltimore-21237-2335

Potomac Valley Brick

410-682-6700

ky-frankfort-40601

Lee Building Products

502-223-2327

tn -мерфрисборо-37129-2743

Lee Building Products

615-893-7146

KY-GLASGOW-42141-1101

LEE Строительные изделия

270-659-2770 9009

TN NASHE

Lee Building Products

615-244-4497

KY-Hardin-42048

Lee Building Products

270-437-3300

TN-Nashville-37204

999995959999965720550505505509557505505055095577205509005.572055750557720590005965772059000

995

. -244-4497

ky-hopkinsville-42240-3190

Lee Building Products

270-886-6696

id-meridian-83642

LKL Associates

801-307-4341

ia-eldridge- 52748-1673

King’s Material, Inc.

563-285-2565

ky-lexington-40504-1003

Lee Building Products

859-254-4567

ut-spanish-fork- 84660-8500

LKL Associates

801-307-4370

oh-maumee-43537-4072

Kuhlman Corporation

419-897-6000

ky-louisville-40223-4734

Lee Building Products

502- 245-3135

ut-west-jordan-84088-4903

LKL Associates

801-695-5542

new-albany-47150-9622

L.

Thorn Company

812-246- 4461

ky-owensboro-42303-1412

Lee Building Products

270-683-6206

TX-Wichita-Falls-76310-0467

Longo Landscape Stone & Brick

940-691-7625

92A 9000A 9000A 9003. 9003 9000A3 9000A 9000A 9000A 9000A3.A

940-691-7625

9000A 9009.

Озерной кирпич и блок

262-275-6611

KY-Richmond-40475

Lee Building Products

859-625-0002

CT-ENERFIEL-06082-625-0002

CT-ENFILDIF-06082-625-0002

CT-ENFILDIP-06082-625-0002

CT-ENFIEL-ENFILDIN

860-627-6625

ky-bardstown-40004-9103

Lee Building Products

502-348-6414

ky-somerset-42503-4945

Lee Building Products

606-451-8898

ky- Боулинг-Грин-42102-4001

Lee Building Products

270-781-9813

TN-ANTIOCH-37013-2406

LEE BUILDIN 42701-3005

Lee Building Products

270-765-4044

tn-antioch-37013-2747

Lee Building Products

615-834-1207

ne-kearney-68847-9787

Kearney Crete and Block

308-237-3126

sd-sioux-falls-57105-6525

Hebron Brick and Block Supply Co.

605-331-3640

il-chicago-60608-5089

Иллинойс Брик Компани

773-796-5173

evansville-47711-2365

Killebrew Brick

812-425-3664

mn-fergus-falls-56537-3051

Hebron Brick and Block Supply Company

218 -739-3671

IL-DECATR-62526-2407

Иллинойс Брик Компания

217-875-5455

Caledon-L7C-3T5

King Masonry Bard, LTD-L7C-3T5

King Masonry, LTD-L7C-3T5

.

нд-бисмарк-58503-0567

Hebron Brick and Block Supply Company

701-250-1669

IL-DES-Plaines-60016-3045

Illinois Brick Company

847-635-6000

a-ced-ced-ced-ced-ced-ced-ced-ced-ced-ced-ced-ced-ced-ced-ced-ced-ced-r-ced-ced-ced-rap-rap-rap-rap 52404-1962

King’s Material, Inc.

319-363-0233

wi-green-bay-54304-5310

Hockers Brick and Tile

920-499-0687

il-naperville -60563-4123

Иллинойс Брик Компани

630-527-8756

sd-sioux-falls-57107-6481

I-29 Brick Company

605-543-4795

il-new-lenox-60451-1644

Illinois Brick Company

815-485-2533

IA-Burlington-52601-8957

Идеальная готовая микс Co., Inc.

319-754-5426

il-palos-hills-6046-5033-55426

il-palos-hills-6046-5033-5030130130-55426

il-palos-hills-6046-554-5426

.

Illinois Brick Company

708-344-1000

ia-washington-52353-2243

Ideal Ready Mix Co., Inc.

319-653-9008

IL-Schaumburg-60193-4003

Illinois Brick Company

847-524-0850

ia-birtes 52655-9756

Ideal Ready Mix Co.

, Inc.

319-754-4747

il-springfield-62703-1624

Illinois Brick Company

217-788-0300

il-bloomington -61611-9477

Иллини Брик энд Стоун

309-287-8550

ny-buffalo-14227-1131

John H. Black Company

716-206-2391

il-bridgeview-60455-1183

Illinois Brick Company

708-563-5977

mo-jackson-63755-2807

Kasten Masonry Sales

573-243-3591

sd-rapid-city-57702-0397

Hebron Brick and Block Supply Co.

605-343-3733

il-champaign-61822-2867

Illinois Brick Company

217-398-4300

il-montgomery-60538-1135

General Shale Brick

630-897-7922

pa-greensburg -15601-2781

Donley Brick

724-225-7248

mi-detroit-48227-2168

General Shale Brick

313-272-2160

pa-washington-15301

Донли Брик

724-225-2230

ga-lawrenceville-30046-4641

Georgia Masonry Supply

770-963-5888

carmel-46032-2530

Edgewood Building Supply

317-846-6060

ia-west-des-moines-50265-3736

Glen-Gery Des Moines Masonry Supply Center

515-599-3315

ma-avon-02322-1011

Consolidated Brick

508 -587-6600

Индианаполис-46227-4619

Edgewood Building Supply

317-786-9208

FL-Gainesville-32609-2333

Harwood Brick Distributors, Inc.

352-3777-1699

NY-NY-NY-NY-York-York-York-York-York-York-York-York-York-York-York-York-York-York-York-York-York 9000 1914

Consolidated Brick

212-645-6700

fl-fort-lauderdale-33312-4656

Florida Silica Sand Company

954-923-8323

fl-longwood-32750-7642

Harwood Brick Distributors, Inc.

407-831-1050

Wi-Madison-53719-1817

Округ Материал Корпорации.

305-691-5881

ND-FARGO-58103-1340

Hebron Brick and Block Supply Co.

701-280-2000

County Corp

414-764-8700

FL-Riviera-Beach-33404-5707

Florida Silica Sand Company

561-844-3822

nd-Forks-58203-1877

Hebron Brick и Block Supply Co.

Hebron Brick и Block Supply Co.

Hebron Brick и Block Supplic -738-8000

wi-waukesha-53186-1181

County Materials Corp.

262-896-0755

mt-nye-59061-8017

Forzley Sales

406-328-6939

й-джеймстаун-58401-5973

Hebron Brick and Block Supply Co.

701-252-0631

IL-Normal-61761-1898

Darnall Concrete Product

Fraco, Inc.

906-249-1476

ND-Minot-58701-5633

Hebron Brick and Block Supply Co.

701-839-6644

NJ-Coll 3341

Динер Брик Компани

856-858-2000

MI-Detroit-48227-5603

Бробок и камень

313-838-6000

OH-CINCINNATI-45215-3417

9551515151515151515151515151515151515151515151515151515151515151515151515159.

1515151515151515151515151515151515151515151515151515151515151 396-7625

GA-Augusta-30906-8826

Cherokee Brick

706-691-6293

OH-Plain-City-43064-8735

ColaNmber Builders-City-43064-8735

Colanmbus Builders-City-43064-8735

Colancom 873-3448

mi-fraser-48026-2539

Belden Brick Sales

586-294-5400

GA-MACON-31206-1246

Чероки Брик

478-742-6432

WA-TACOMA-

478-742-6432

WA-TACOMA-

478-742-6432

WA-TACOMA-

40978-742-6432

.

253-572-3456

NJ-SADDLE-BROOK-07663-5917

Belden Tri-State Строительные материалы

201-796-0486

GA-MCDONOUNGH-300003-9048

9999999999999999999999999999999999999999999999999999999999999999999999.

9999999999999999999999999999969

99999999999999

.

770-914-9280

IA-Sioux-City-51101-2206

Компания бетонных продуктов

712-252-4251

NY-NEW-YORK-10001-5004

BELEN TRI-STICTION-STATE-STATE-STATE-STATE-STATE-YEW-YORK-10001-5004

99595 BELNE-STICE-STATE-STATE-STATE-STATE-YEW-YORK-10001-5004

995

BELRIN Materials

212-686-3939

fl-jacksonville-32257-3240

Cherokee Brick & Tile

904-262-5280

pa-trevose-19053-6973

Belden Tri-State Building Материалы

215-639-6561

GA-Doraville-30340-3133

Cherokee Brick & Tile

770-840-0036

OH-Maple-Heights-44137-4333

Bruder-Heights-44137-4333

.

ne-grand-island-68803-5039

Christensen Concrete Products

308-384-7030

tn-cookeville-38501-3223

Builders Supply Company

931-526-9704

ky-lexington-40505-3910

Clay Ingels

859-252-0836

mi-sylvan-lake-48320-1538

Cadillac Brick Company

248-683-1300

ms-columbia-39429

Columbia Block and Brick

601-736-3791

fl-lakeland-33815-4512

Cement Products and Supply

863-686-5141

ms-hattiesburg-39402-7936

Columbia Block and Brick

601-450-3791

md-baltimore-21237-2633

Belair Road Supply

410-687-4200

nv-las-vegas-89115-1809

Cemex USA

702-643-1332

ms-columbus-39701-5200

Columbus Brick

662-328-4931

mi-grand-rapids-49504-4297

Belden Brick and Supply Company

616-459-8367

wi -new-berlin-53151-1385

Champion Brick

262-786-8260

OH-Columbus-43212-3107

Columbus Builders Supply, Inc.

614-294-4991

MI-Saginaw-48603-9610

MI-Saginaw-48603-9610

MI-Saginaw-48603-9610

MI-Saginaw-48603-9610

Mi-Saginaw-48603-9610

Компания

989-573-8170

Wichita

Acme Brick, Tile and Stone

316-941-3594

TFO

ACME BRICK, TILE и TILE-TFO

. -0725

храм

Acme Brick, Tile and Stone

254-778-8088

TULSA

ACME BRICK, TIL

903-832-8566

Tyler

Acme Brick, Tile and Stone

903-561-9506

WACO

ACME BRIC -ливан-37087

Alley-Cassetty

615-444-2504

tn-murfreesboro-37129-3368

Alley-Cassetty

615-893-6280

ga-acworth-30101-4841

Alley -Cassetty

770-975-8384

tn-nashville-37213-1107

Alley-Cassetty

615-244-0440

ga-cumming-30041-3912

Alley-Cassetty

770-889-2998

pa-pittsburgh-15233-2332

Архитектурные глинистые продукты

412-322-0700

GA-Morrow-30260-2917

ALLEY-CASSETTY

770-961-4477

OH-CincIntI-4747474747474747474747474747474747474747474747474747474747474747474747474747474747474747474747ati-400047 Metal Products LLC

513-667-0602

KY-Bowling-Green-42101-2176

Alley-Cassetty

270-781-3474

Evansville-47111-4730-781-3474

Evansville-47711-4730-781-3474

Evansville-47111-4730-781-3474

.

812-464-9389

tn-clarksville-37040-3765

Alley-Cassetty

931-553-8084

va-norfolk-23517-1419

Batchelder and Collins, Inc.

757-625-2506

TN-Columbia-38401-9346

Alley-Cassetty

931-380-9124

BEE-SANDY-84070-2573

999995 BEE-SANDY-84070-2573

999995

BEE-SANDY-84070-2573

999995

BEE-SANDY-84070-2573 9000

9995

BEE-SANDY-84070-2573

9999995

BEE-SANDY-84070-2573

999995

. -748-1818

tn-cookeville-38501

Alley-Cassetty

931-528-9118

tn-dickson-37055

Alley-Cassetty

615-446-2873

tn-gallatin-37066-8462

Alley-Cassetty

615-452-4620

mobile

Acme Brick, Tile and Stone

251-433-5569

savannah

Acme Brick, Tile and Stone

912-963-1123

memphis

Acme Кирпич, плитка и камень

901-755-9400

sanangelo

Acme Brick, Tile and Stone

325-949-7685

montgomery

Acme Brick, Tile and Stone

334-215-5700

Shreveport

Acme Brick, Tile and Stone

318-221-2449

Midland

Brick, Tile and Stone

432-699-5017

TFS

432-699-5017

TFS

432-699-5017.

850-575-0106

monroe

Acme Brick, Tile and Stone

318-325-9652

tuscaloosa

Acme Brick, Tile and Stone

205-759-5400

Springdale

Acme Brick, Tile and Stone

479-756-0550

OKC

ACME BRIC

850-434-0166

bluffton

Acme Brick, Tile and Stone

843-645-2745

sanantonio

Acme Brick, Tile and Stone

210-493-2612

springfield

Acme Brick, Tile and Stone

417-883-0502

hotsprings

Acme Brick, Tile and Stone

501-520-4516

huntsville

Acme Brick, Tile and Stone

256-461-7233

Jonesboro

ACME Кирпич, плитка и камень

870-935-5182

40095. jacksontn

Acme Brick, Tile and Stone

731-664-9400

kc

Acme Brick, Tile and Stone

913-782-9500

florence

Acme Brick, Tile and Stone

256-766-6448

knoxville

Acme Brick, Tile and Stone

865-675-5909

fortsmith

Acme Brick, Tile and Stone

479-782-7974

lascruces

Acme Brick, Tile and Stone

575-524-3633

gulfport

Acme Brick, Tile and Stone

228-328-4288

littlerock

Acme Brick, Tile and Stone

501-812-5574

gadsden

Acme Brick, Tile and Stone

256-538-2212

lubbock

Acme Brick, Tile and Stone

806-747-3181

Хьюстон

ACME BRICK, Tile and Stone

713-681-4651

Longview

ACME Brick, Tile и Stone

903-753-2679

CHS

903-753-2679

CHS

903-753-2679 9000

CHS

903-753-2679

2 CHS

903-753-2679

2.

423-821-3547

abilene

Acme Brick, Tile and Stone

325-698-2263

denton

Acme Brick, Tile and Stone

940-382-7414

amarillo

Acme Brick, Tile and Stone

806-376-5986

dfw

Acme Brick, Tile and Stone

817-685-9641

austin

Acme Brick, Tile and Stone

512-244-7600

dothan

Acme Brick, Tile and Stone

334-677-0081

albertville

Acme Brick, Tile and Stone

256-878-7177

elpaso

Acme Brick, Tile and Stone

915-859-9171

bryan

Acme Brick, Tile and Stone

979-731-1830

birmingham

Acme Brick, Tile and Stone

205-988-3913

beaumont

Acme Brick, Tile and Stone

409-899-4171

batonrouge

Acme Brick, Tile and Stone

225-756-3383

Columbus

Acme Brick, Tile and Stone

706-320-9050

CHO

ACME Brick, Tile and Stone

423-648-7863

.

Процесс Bric0004 🕑 Время прочтения: 1 минута

Каменная колонна — это конструктивный элемент, который является одним из основных несущих элементов каменной конструкции. Обсуждается процесс возведения армированной и неармированной каменной колонны. Обычно конструкция колонны выполняется бетонной, чтобы воспринимать все осевые и сжимающие усилия, возникающие на нее под действием серьезных нагрузок. Возведение каменной колонны — это преобразование каменной конструкции в полноценную несущую конструкцию.

Рис.1. Кирпичная кладка колонны

В основном колонна, построенная из каменной кладки, может быть армирована или неармирована, чтобы обеспечить поведение, аналогичное полной бетонной колонне. Ниже обсуждаются различные идеи и концепции, лежащие в основе проектирования и строительства колонн из каменной кладки.

Содержание:

• Особенности кирпичной кладки колонн
• Процесс возведения кирпичной колонны
  • Неармированная кирпичная конструкция колонны
  • Армированные кирпичные колонны

Особенности кирпичной кладки колонн

Строительство кирпичных колонн над бетонными колоннами помогает увеличить архитектурную красоту. Сооружаемые кирпичные колонны могут быть круглыми, прямоугольными, квадратными или эллиптическими в поперечном сечении. Они могут быть построены на необходимую высоту. Эти колонны могут действовать как угловые колонны, колонны крыльца, колонны граничных ворот или отдельно стоящие колонны. Возведение кирпичных колонн выполняется быстро и легко, с использованием меньшего количества инструментов и трудозатрат по сравнению со строительством бетонных колонн. По сравнению с железобетонными колоннами конструкция кирпичной колонны более экономична по своей природе.

Процесс возведения кирпичной колонны

Как упоминалось выше, кирпичные колонны могут быть сконструированы как усиленными, так и неармированными в зависимости от требуемой несущей способности. Процесс возведения кирпичной колонны кратко изложен ниже:

Неармированная кирпичная конструкция колонны

1. Подготовка макета на земле

Первоначально место и центр столба или колонны должны располагаться на земле по временной разметке рейкой. Эта маркировка поможет поддерживать вертикальное выравнивание и горизонтальное выравнивание в пределах соседних столбов.

2. Земляные работы и фундамент

Выемка грунта производится для устройства опоры. Толщина котлована зависит от толщины фундамента и типа каменной конструкции. Если в кладке нет арматуры, на выкопанную площадь заливается простая бетонная подушка из подходящей смеси. Стержень, который используется в качестве маркера центра, выступает наружу, как показано на рисунке 2.

Рис.2. Стержень, представляющий собой центр проектируемой колонны после укладки бетонной смеси для фундамента

3. Кирпичная кладка для кладки колонны

После высыхания фундаментного слоя приступают к кирпичной кладке. Используется кирпич первого сорта на цементном растворе в пропорции 1:4. Этого достаточно для безопасной передачи нагрузки на фундамент. Кладку кирпичей необходимо производить только после их смачивания путем погружения в воду. Определенному слою кирпичной колонны требуется влагонепроницаемый слой для тяжелых условий влажности. Кирпич укладывается вертикально вверх, сохраняя вертикальность и горизонтальность с помощью отвеса и циркуля.

Рис.3. Кладка кирпича на бетонный фундамент

4. Ремонтные работы

В зависимости от конструкции требуется правильное отверждение кирпичной кладки в течение 7-10 дней.

5. Штукатурные, отделочные и малярные работы

Большая часть кирпичной колонной конструкции имела бы хороший вид без штукатурки. Но при необходимости его можно оштукатурить и отделать. При необходимости их можно покрасить.

Армированные кирпичные колонны

Колонны могут быть построены из кирпичной кладки с включением в них арматуры. Этот процесс размещения арматуры в кирпичной кладке поможет увеличить несущую способность колонны. Поскольку этот тип конструкции требует размещения арматурных стержней в отличие от случая бетонной конструкции. Используются специальные рифленые кирпичи, в которых предусмотрено размещение арматуры. На рисунке 4 ниже показаны детали конструкции армированной кирпичной колонны. Полость, через которую проходит арматура, заполняется цементным раствором, что делает весь блок монолитным.

Рис.4. План и разрез армированной кирпичной колонны

Как показано на рисунке, при изготовлении кирпича намеренно делаются специальные полости для размещения арматуры. Каждый четвертый слой снабжен стальной пластиной, как показано на рисунке 1. Они будут иметь толщину 6 мм. Вертикальная арматура, проходящая через кладку, закрепляется внизу бетонного фундаментного блока. Основное применение армированной кладки – для возведения подпорных стен, перемычек, несущих колонн, стен, возводимых на грунтах, подверженных большей осадке. Все эти постройки включают в себя колонны, которые также построены из кирпичной кладки. Подробнее: Типы скреплений в кирпичной кладке и их применение Причины и виды трещин в кирпичных зданиях и методы их ремонта Дефекты кирпичной кладки, вызванные плохим качеством изготовления, и их устранение Затирка трещин цементом по бетону и каменной кладке

Топ-10 нужно знать термины кирпичной кладки и многое другое.

Существует множество специальных терминов, относящихся ко всем аспектам строительства из кирпичной кладки. Для DIY, когда вы только начинаете строить кирпичный почтовый ящик, все термины могут быть подавляющими, и вам может быть трудно следовать объяснениям, если вы не понимаете, что они означают.

Здесь вы найдете определения 10 лучших, которые необходимо знать, терминов кирпичной кладки , которые помогут вам понять, о чем говорят каменщики. Вы также найдете подробные изображения, чтобы лучше понять термины кладки. Кроме того, найдите статью о том, как построить кирпичный почтовый ящик, в которой подробно объясняются все шаги по его созданию с использованием всех этих терминов кладки. Вы сможете полностью следить за статьей, как только поймете все эти термины.

Термины по кирпичной кладке: основные положения Top 10

ШВ

Стык двух или более элементов кладки, оставляющий пространство между кирпичами или бетонными элементами кладки, заполненное раствором или раствором. Если шов параллелен слою кирпичной кладки в ряду, он называется постельным швом. Если сустав перпендикулярен, то суставы кровати называются вертикальными суставами, боковыми суставами, головными суставами или просто суставами. Ниже вы можете найти различные типы растворных швов.



КЛУМБА

Кладка представляет собой горизонтальный слой раствора, на который укладывают блоки из кирпича или камня.

FROG

Перфорация или отверстие на длинной стороне кирпича, сделанное с целью образования углубления для раствора. Это полое углубление также снижает вес и упрощает обращение. Глубина лягушки обычно составляет от 10 до 20 мм. Кирпичи с крестовиной должны лежать крестовиной вверх и заполняться раствором. Причина в том, чтобы получить более высокую прочность, устойчивость и звукоизоляцию.



Более короткая сторона или торец куска кирпича, который открыт.

СТОРОНА ПОДЛАКА

Более длинная узкая сторона или поверхность куска кирпича, которая открыта.


КУРС

Непрерывный горизонтальный слой однотипных кирпичей или камней, скрепленных раствором в кладочной конструкции, высотой в одну единицу. Ниже приведены различные типы курсов.



РЯД НА НОСКАХ

Ряд кирпичей или камней, лежащих длинной стороной параллельно лицевой стороне изделия. Ход кирпичной кладки, при котором все кирпичи укладываются как ложковые, известен как ложковый ряд. В приведенном ниже примере это ряд кирпичей длиной в четыре носилки.



Ряд кирпичной кладки, в котором все кирпичи уложены в виде перемычки, называется перемычкой. Для углов используются биты на три четверти. Для верхнего ряда требуется в два раза больше кирпичей, чем для носилок, что делает его строительство более трудоемким и дорогим.



КУРС СОЛДАТ

Кирпичи, уложенные узкой стороной наружу, называются солдатиками. Кирпичи, уложенные вертикально с представленными длинными узкими сторонами (Солдатики) в ряд, называются солдатским рядом. Обычно используется для придания визуального интереса каменной кладке.



Пошаговые инструкции

Создание кирпичного почтового ящика, как у профессионала высшего уровня



Термины по кирпичной кладке: дополнительные условия

Здесь вы найдете остальные термины по кирпичной кладке, с которыми вы можете столкнуться, если начнете проект по кирпичной кладке.

 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

АНКЕРЫ

Кладочные анкеры представляют собой металл или полосу, обычно изготовленную из латуни, нержавеющей стали или оцинкованной стали. Анкеры используются для крепления стены (кирпича, блока или камня) к другой конструкции.

АРРИС

Острые углы кирпича.

КИРПИЧНАЯ КЛАДКА

Кирпичная кладка, состоящая из прямоугольных элементов переменного размера с распиленными, обработанными или квадратными поверхностями основания, надлежащим образом скрепленными и уложенными на раствор. Эти блоки кладки точно вырезаны на всех поверхностях, которые находятся рядом с другими блоками кладки, и обычно имеют очень тонкие швы.

ЗАДНЯЯ СТОРОНА

Внутренняя поверхность кирпичной стены, не являющаяся открытой, называется тыльной стороной. Материал, образующий заднюю часть, называется подложкой.

BAT

Часть кирпича, разрезаемая по ширине.

Бита на три четверти

Когда длина биты равна трем четвертям длины исходного кирпича.

Летучая мышь со скошенной кромкой

Когда летучая мышь имеет скошенную ширину.

Полубат

Когда длина биты равна половине длины исходного кирпича.



ФАСК

Наклон одной поверхности, соприкасающейся с другой поверхностью того же тела под углом, отличным от 90 градусов.

СВЯЗЬ

Метод укладки кирпичей по образцу таким образом, чтобы отдельные блоки были связаны друг с другом. Склеивание имеет решающее значение для устранения последовательных вертикальных швов как в теле, так и на лицевой стороне стены, так как это создаст слабую структуру кирпича. Это также упоминается как сцепление между раствором и кирпичными или каменными элементами, а также при креплении нескольких типов каменных стен путем перекрытия блоков кладки.

Укладка на растяжение

Ряд кирпичей, уложенных как носилки. Его также называют бегущей облигацией. Если используется в качестве структурной связи, он нуждается в соответствующем армировании.

Связка заголовков

Ряд кирпичей, уложенных в качестве заголовков на лицевых сторонах. Летучая мышь на три четверти используется на всех остальных курсах в качестве квойнов и для правильного перекрытия.

Фламандская перевязка

Альтернативный ряд кирпичей, состоящий из одной верхней части и одной подложки. Он также может иметь несколько растяжек подряд. Много раз подрамник и заголовки будут разного цвета для создания узоров.

English Bond

Чередование рядов носилок и жаток. Считается самым прочным соединением в кирпичной кладке. Второй и предпоследний – это ферзь ближе для всех ходов заголовка. Альтернативные цветовые оттенки используются для эстетики.

Stack Bond

Модель, когда все ряды идеально выровнены. Этот тип связки используется в декоративных целях, так как представляет собой слабую каменную конструкцию без прочности.



БЫЧИЙ НОС

Бычий нос — это тип кирпича, один или несколько углов которого закруглены. Обычно они используются для создания мягких и привлекательных изогнутых краев ступеней, выступов или облицовки стен. Есть много типов кирпичей с бычьим носом.

Одинарная круглая вершина

Один угол кирпича закруглен.

Двойной закругленный носик

Два угла кирпича закруглены.

Коровий нос

Алос назвал двойной бычий нос; у него оба угла кирпича закруглены на одном из концов.

Верхний боковой угол кирпича закруглен.

Носилки с одним закругленным носом

Верхний боковой угол кирпича закруглен.

Двойной подрамник

Оба верхних угла кирпича со стороны подрамника закруглены.



СМАЧИВАНИЕ

Акт нанесения раствора на одну сторону каменной кладки мастерком перед укладкой. Вы захотите нанести как можно больше раствора на торец кирпича.

КИРПИЧНАЯ КЛАДКА

Строительство блоков кирпичной кладки, соединенных вместе раствором для формирования стен.

ТИПЫ КИРПИЧА

Существует четыре основных типа кладочного кирпича. Вот их определения.

Полнотелый кирпич

Массивная кирпичная кладка без полостей, отверстий и углублений. Полнотелый кирпич имеет максимальную площадь пустот 25 процентов.

Квадратный кирпич

Блок кладки с полостью на одной из сторон основания, при этом не более 20 процентов его объема является полым.

Полый кирпич

Кирпичная кладка, имеющая отверстия или стержни в поперечном сечении, но не более 20 % объема пустоты. Эти сердечники уменьшают вес кирпича и позволяют быстрее обжигать кирпич.

Пустотелый кирпич

Кирпичная кладка, более 25% объема которой является пустотелой. Они могут иметь до 60 процентов своего объема пустыми.

КИРПИЧНАЯ КЛАДКА

Стены и другие конструкции из кирпича.

КРЮЧОК

Часть кирпича, разрезанная вдоль таким образом, что одна его длинная сторона остается неразрезанной. Обычно используется для завершения кирпичного ряда или создания красивых углов.

Полнотелый кирпич

Типичный кирпич без полостей и пустот.

Королевский доводчик (половина)

Кусок кирпича, полученный путем продольного разрезания кирпича на две части.

Доводчик ферзя (четверть)

Когда доводчик ферзя разрезается пополам, это называется четвертью ферзя.

Угловой доводчик

Это кирпичи, один конец которых срезан под углом от 45 до 60 градусов.

Король-доводчик

Кирпич, полученный путем разрезания от центра одной перемычки до центра подрамника с другой стороны. Они используются для отделки углов.

Доводчик со скошенной кромкой

Аналогичен доводчику с фаской, но с той разницей, что кирпич скошен по всей длине.



БЕТОННАЯ КЛАДКА

Также известная как «CMU», «Шлакоблок», «Бетонный блок», «Бетонный кирпич» или просто «Блок». Бетонная кладка, изготовленная из портландцемента, воды и любых подходящих заполнителей.

РАСШИРИТЕЛЬНЫЙ ШВ

Вертикальные или горизонтальные швы, которые используются для разделения кирпичной кладки на сегменты для предотвращения образования трещин

ЛИЦО

Поверхность стены кирпича или камня, обнажающегося в готовой работе.

РАСТВОР

Очень жидкий раствор, используемый для заполнения щелей. Он используется в строительстве для герметизации пустых участков и заполнения швов, например, между плитками. Это смесь воды, цемента, песка, и обычно добавляется цветовой оттенок, соответствующий каменной кладке.

HEARTING

Внутренняя часть каменной стены между облицовкой и основанием.

ТИПЫ ШВОВ

Существует восемь типов растворных швов.

Вогнутый

Самый популярный тип соединения. Он формируется в растворе с помощью вогнутого фуганка. Обладает высоким уровнем водонепроницаемости благодаря утопленному профилю и уплотненному раствору. Это также подчеркивает качество и внешний вид кирпичей.

Vee

Этот тип шва, также называемый «V», формируется с помощью V-образного фуганка или шпателя. Шов скрывает небольшие неровности и является водонепроницаемым, поскольку раствор уплотнен, а его форма отводит воду от шва.

Заподлицо

Этот шов используется, когда предполагается оштукатуривание стены или ее покраска. Поскольку раствор не сжимается, он менее водостойкий, чем некоторые другие типы швов.

С граблями

Для этого типа шва раствор выгребается на одинаковую глубину с помощью колесного фуганка или граблей. Обычно его оставляют несжатым, но если он уплотнен, он будет иметь лучшую водостойкость. Он по-прежнему будет собирать воду и будет менее эффективным, чем другие соединения.

Экструдированный

Этот шов образуется естественным образом излишками раствора при сжатии кирпича и не требует специального инструмента. Это не рекомендуется  для наружных стен, так как экструдированный материал со временем ослабевает и разрушается.

Украшенный бусинами

Сделанный с помощью расшивного шва, он придает винтажный формальный вид. Эти выпуклые швы создают интересные тени, но они не рекомендуются для наружного использования из-за их открытых выступов, а эрозия со временем делает шов ослабленным и неопрятным.

Ударопрочный

Раствор углубляется сверху вниз в шов, при этом нижний конец не уходит в стену более чем на 3/8 дюйма. Это очень плохой изолятор от воды, так как он позволяет воде собираться на его нижнем крае и поэтому не рекомендуется  для наружных стен зданий.

Выветрелый

Раствор вдавливается все больше с помощью остроконечной кельмы снизу вверх шва, при этом верхний конец не должен углубляться в стену более чем на 3/8 дюйма. Этот тип шва отличается высокой декоративностью и может использоваться на наружных стенах, но не обладает такой водостойкостью, как вогнутые и V-образные швы.



ФЛАГ ПОЧТОВОГО ЯЩИКА

Это обязательный флаг сигнала оператора связи, используемый для указания, когда он поднят, что имеется исходящая почта, которую оператор должен забрать из почтового ящика. Предпочтительный цвет флага почтового ящика USPS – оранжевый. Подробные сведения о правилах флага почтового ящика USPS см. в разделе « 3.7 Сигнальный флаг оператора связи ».

МАСОН

Тот, кто строит или работает с камнем или кирпичом.

КЛАДНАЯ КЛАДКА

Определение каменной кладки Строительство строительных материалов, скрепленных вместе раствором. То, что построено каменщиком; все, что изготовлено из материалов, используемых каменщиками, таких как камень, кирпич, черепица и т. д.

КЛАДНАЯ ОБЛИЦОВКА

Отдельный строительный материал, обычно кирпич, используемый на наружных стенах зданий для придания ему вида массивной кладки без веса и стоимости и обеспечения ненесущей стены. Кирпичная облицовка крепится к конструкции здания, но является самонесущей и не создает дополнительной нагрузки на здание. Шпон каменной кладки в основном используется из-за его внешнего вида, и иногда его называют «навесными стенами».

MITER

Шов, образованный соединением двух каменных плит, скошенных под углом, который обычно составляет 45 градусов, образуя угол.



РАСТВОР

Материал, используемый в каменной кладке для заполнения зазоров между кирпичами и блоками, используемыми в строительстве. Он обеспечивает полную опору, а также уплотнения и связи между элементами кладки. Раствор представляет собой смесь песка и вяжущего, такого как цемент или известь. Затем наносится вода для образования пасты, которая затем затвердевает.

ОЧИСТКА

Процесс нанесения тонкого слоя раствора для отделки поверхности каменной стены. Также само покрытие цементным раствором.

ПЛИНТУС

Это выступающий ряд камней у основания стены.



QUOIN

Элементы каменной кладки, используемые для акцентирования угла каменной кладки путем добавления кирпичей или каменных элементов, которые отличаются от каменной стены по размеру, цвету или текстуре. Или, проще говоря, кирпичные блоки, используемые для акцентирования углов стен в каменной конструкции.



СТЕЛЛАЖ

Когда последовательные ряды отступают от лицевой стороны стены. Обычно вы последовательно отступаете концы рядов снизу вверх в незавершенной стене, чтобы облегчить возобновление работы или соединение с пересекающейся стеной.

АРМАТУРА

Горизонтальные или вертикальные арматурные стержни, которые используются для усиления любой каменной конструкции.

СТРУНА

Горизонтальный непрерывный выступ из кирпича или камня, придающий эстетический вид строению. Его также называют групповым курсом.



СВЯЗКА

Кирпичная стяжка представляет собой проволоку или устройство из листового металла, используемое для соединения двух или более каменных односекционных кирпичных стен. Они также используются для соединения каменной кладки со структурной системой поддержки.

ЗУБЬЯ

Временная стена заканчивается там, где выступают дополнительные носилки. Выступающие блоки кладки называются зубьями.





СПОСОБЫ УКЛАДКИ КИРПИЧА

Существует шесть способов кладки кирпича, и они называются по-разному.

Носилки

Так обычно кладут кирпич, при этом ложковая сторона является самой видимой стороной.

Лицевая сторона — самая видимая сторона кирпича.

Носилки Rowlock

Когда тонкие стороны носилок находятся снизу и сверху, а головка обращена по бокам.

Уключина

Голова видна, а длинные узкие стороны снизу и сверху.

Солдат

Видна сторона носилок, головы внизу и вверху. Обычно используется для украшения.

Матрос

Головки сверху и снизу, а лицевые стороны носилок сбоку. В основном используется для украшения.

ЩЕТКА

Небольшой ручной инструмент с плоским заостренным лезвием, используемый для нанесения и распределения раствора или штукатурки

СЛИВНОЕ ОТВЕРСТИЕ

Отверстия, которые размещаются в растворных швах облицовочного материала на уровне гидроизоляции для отвода влаги.

WET SAW

Механическая пила для каменной кладки, использующая воду для охлаждения алмазного диска, которая сохраняет его чистым и холодным, что позволяет быстро резать блоки каменной кладки. Влажная пила также сводит к минимуму количество пыли и режет быстрее, чем пила по сухой каменной кладке.



---



Теперь, когда вы понимаете все эти условия кирпичной кладки вы должны быть в состоянии следовать подробной статье о том, как построить почтовый ящик из кирпича, как профессионал, или вы можете попробовать следовать более простой статье с картинками, как построить почтовый ящик из кирпича в картинках.

Если у вас есть дополнительные вопросы или предложения по любым другим условиям каменной кладки, которые мы должны включить, оставьте комментарий на нашем сайте или свяжитесь с нами .

Спасибо.



Пошаговая инструкция

Создание почтового ящика из кирпича, как лучший профессионал



Изогнутые кирпичные стены | Введение, использование, процедура строительства, преимущества и недостатки

Содержание

В этой статье мы обсудим криволинейные кирпичные стены.



  1. Введение

Прямую кирпичную стену можно быстро и легко возвести с помощью резьбы и отвеса. Но криволинейный участок кирпичной стены не может быть легко построен как стена прямого участка с помощью простого управления кирпичами. Спиртовые уровни, датчики и шаблоны используются для строительства криволинейных кирпичных стен.

Швы строительного раствора для прямых кирпичных стен могут иметь толщину от 10 мм до 20 мм обычной толщины между двумя швами кирпичей. Но для изогнутых кирпичей стыки могут составлять от 6 мм до 15 мм между теми же двумя кирпичами из-за радиального расположения, необходимого для обеспечения кривизны. Радиус кривизны или степень кривизны влияет на размер используемого кирпича, а также на тип связующей структуры.

Для длинных криволинейных участков можно просто оставить цельные кирпичи вместе с некоторым радиальным управлением зазорами в швах и кирпичами. Но для более высокой степени кривизны стен кирпичи должны быть разбиты на более мелкие блоки с радиально уменьшенной структурой, обеспечивающей трапециевидную структуру.



  2. Порядок возведения криволинейных кирпичных стен

a. Сначала исключается внешняя кривая существенной кривизны, а затем внутренняя путем вычисления внутреннего радиуса путем уменьшения ширины стенки по внешнему радиусу.

т.е. Внутренний радиус (r) = Внешний радиус (R) – Толщина стенки (W)

b. Кирпичи управляются вместе с протяженностью стыка на границе нарисованной кривой, чтобы проверить, нужно ли разрезать кирпичи на мелкие кусочки нужной формы или нет для плавной кривизны.

в. Это зависит от принципа, что; круг представляет собой многоугольник с бесконечным числом сторон или отрезков. Многоугольник с более чем 16 сторонами издалека выглядит почти как круг.

д. Затем, при необходимости, вырезаются кирпичи нужной формы. При выдерживании кирпичей радиально наряду с кривизной внутренняя сторона между кирпичами может иметь узкую протяженность для образования растворного шва.

эл. Таким образом, кирпичи разрезаются максимально радиально или просто выбиваются углы кирпичей на внутренней стороне, чтобы образовалось пространство для раствора.

ф. Место для раствора также можно рассчитать геометрически, но этот процесс очень точен и используется только для точных работ и теоретических расчетов и не подходит для практического подхода к ручному строительству.

г. После снятия первоначально уложенного кирпича без раствора и необходимой обработки кирпича раствор первоначально укладывается по нарисованной кривой.

час. Затем кирпичи укладываются поверх растворного слоя, располагаясь в необходимой кривизне, как и ранее, вместе с растворными швами. Уровень кирпичей проверяется вместе с ватерпасом и кривизной с помощью шаблонов.

и. Поднятые кирпичи ударяют тыльной стороной кельмы, чтобы раствор вытеснился и был достигнут требуемый уровень.

л. После подтверждения ровности уровня первого уложенного каменщика поверх слоя накладывается раствор.

к. Раствор должен быть зубчатым или формировать грубую структуру с помощью мастерка перед укладкой кирпичей.

л. Затем на него кладут кирпичи. Кирпич может быть того же размера и формы, что и в первом слое, поэтому необходимость оценки размера и формы делается до этого времени.

м. При укладке кирпича в последующих слоях необходимо следить за тем, чтобы ни один шов предыдущего слоя не совпадал со швами соседних слоев.

н. Это поможет предотвратить провал через стык каменной стены при приложении к ней нагрузок. Также каждый слой проверяется на ровность поверхности. Вертикальность и кривизну проверяют с помощью ватерпаса и шаблонов.

о. Аналогичным образом укладываются последующие слои один над другим с проверкой уровня и кривизны выравнивания кирпичей.

стр. Стена должна возводиться до 100-150 см за один раз, а остальные работы должны выполняться только после высыхания раствора.



  3. Использование криволинейных кирпичных стен

a. Используется для повышения эстетической красоты конструкции.

б. Используется для удешевления строительства.

в. Используется там, где не хватает кирпича.

д. Он используется для экономии средств и времени.



  4. Преимущества криволинейных кирпичных стен

а. Способность сопротивляться ветровым и сжимающим нагрузкам.

б. Это увеличивает эстетическую красоту стены.

3. Обеспечивает хорошую устойчивость.

4. Требуется меньшее количество кирпича , чем для прямых стен.

5. Достаточно одного слоя кирпича , так как он обеспечивает хорошую устойчивость.

6. Нет необходимости в усилении.



  5. Недостатки криволинейных кирпичных стен

a. Нужна квалифицированная рабочая сила.

б. Техническое обслуживание может быть дорогостоящим.







Dream Civil Team

Образовательная платформа при Институте Наба Будды

БЕТОННАЯ КЛАДКА РАДИАЛЬНЫЕ ДЕТАЛИ СТЕНЫ – NCMA

ТЭК 05-10А

ВВЕДЕНИЕ

Бетонные блоки уникально подходят для отличительных эстетически приятных архитектурных особенностей. Почти безграничное разнообразие размеров, форм, текстур, цветов и обработки поверхности сделало бетонную кладку одним из самых универсальных и востребованных строительных материалов на сегодняшний день. Кроме того, относительно небольшой размер блока подходит для уникальных применений, таких как радиальные стены.

Использование бетонной кладки при проектировании и строительстве радиальных стен представляет собой уникальную задачу для профессиональных дизайнеров. Там, где изогнутые стены когда-то формировались из обтесанного вручную камня, вырезанного по заданному радиусу, радиальные стены из бетонной кладки обычно формируются из прямоугольных элементов фиксированной формы и размера. Конечным результатом является серия коротких аккордов, а не плавная дуга. Чем больше радиус, тем больше поверхность, образованная хордами, приближается к истинной дуге.

Кривизна этих стен зависит от таких переменных, как длина и толщина блока бетонной кладки, ширина вертикальных швов на внутренней и внешней сторонах стен, а также от того, будут ли блоки использоваться как есть, со скошенными концами , или обрезать до нужного радиуса.

Схема скрепления также влияет на общий вид криволинейной секции стены. Криволинейные стены, уложенные в стопку (т. е. с выровненными вертикальными швами), обладают геометрическими свойствами правильного многоугольника (рис. 1). С другой стороны, стены, сложенные в подвижном соединении (со смещенными головками), имеют одинаковую геометрическую конфигурацию в отдельных рядах, за исключением того, что концы блоков в чередующихся рядах выступают за поверхности блоков непосредственно выше и ниже. (Фигура 2). Эти выступы создают эффект плетения корзины, который может способствовать или не способствовать эстетической ценности стены.

Этот TEK содержит информацию, которая поможет проектировщику определить наилучший способ возведения криволинейной бетонной каменной стены на основе таких факторов, как: желаемый радиус, размер элемента, размер строительного шва, размер проекции для склеивания и эффект разрезания элементов. . Обратите внимание, что эти рекомендации относятся к физическим ограничениям и геометрии возведения радиальных стен. Проектировщик должен убедиться, что конструкция радиальной стены соответствует всем применимым требованиям строительных норм и правил.

Несмотря на то, что в данном TEK основное внимание уделяется строительству радиальных стен с использованием обычных бетонных каменных блоков, обратите внимание, что элементы со скошенными углами или другие специальные формы также могут быть доступны для облегчения возведения каменных радиальных стен.

Рисунок 1 и 2 — вид в плане

МИНИМАЛЬНЫЙ РАДИУС СТЕНЫ

Минимальный радиус криволинейных или круглых стен, построенных из блоков бетонной кладки, определяется посредством итераций плоских прямолинейных геометрических формул для правильных многоугольников. Вот эти уравнения:

Пример

Номинальный размер 8 x 8 x 16 дюймов. Бетонные блоки (203 x 203 x 406 мм) рассматриваются для использования в круглой стене. Фактические размеры блока составляют 15⅝ дюйма (397 мм) в длину и 7⅝ дюйма (194 мм) в ширину, а наружный растворный шов должен быть ⅜ дюйма (9,5 мм). Ширина внутреннего растворного шва должна составлять ⅛ дюйма (3,2 мм). Каков наименьший радиус, до которого можно построить круглую стену, не разрезая блоки?

Хотя уравнения остаются прежними, существует несколько практических методов изменения минимальных радиусов изогнутых или круглых бетонных стен:

• Уменьшение длины блоков. Переход с 16-дюймового. (406 мм) в длину до 8 дюймов. (203 мм) длинный блок уменьшит минимальный радиус наполовину.
• Варьируйте ширину растворного шва. Увеличение ширины растворного шва на наружной поверхности стены, с уменьшением или без уменьшения ширины растворного шва на внутренней поверхности стены, уменьшает радиус, а также количество необходимых блоков. Хотя обычно рекомендуется, чтобы ширина растворного шва на внутренней поверхности была не менее ⅛ дюйма (3,2 мм), это может быть допустимо при определенных обстоятельствах.
• Укоротите длину блоков на внутренней поверхности. Разрезание блоков целесообразно, если используются подрамники с фланцевыми концами. Резка менее практична для двойных угловых блоков с гладкими концами (см. рис. 3).

Рис. 3. Вырезы в бетонных элементах кладки для облегчения возведения радиальной стены

Выступы

Для криволинейных каменных стен, уложенных на бегущей связке, может оказаться желательным ограничить выступы углов элементов за пределы поверхностей элементов в указанных выше рядах и ниже из соображений эстетики. Как правило, приемлемыми считаются выступы приблизительно ⅛ дюйма (3,2 мм) для блоков номинальной длиной 8 дюймов (203 мм) и ¼ дюйма (6,4 мм) для блоков номинальной длиной 16 дюймов (406 мм). Если поверхность стены должна быть оштукатурена или покрыта иным образом, выступы от ½ до ¾ дюйма (от 13 до 19мм) может быть приемлемым. Уменьшение выступов до менее чем ⅛ дюйма (3,2 мм) обычно нецелесообразно из-за допусков конструкции.

Проекция единичных углов для предыдущего примера находится с помощью уравнения 4.

В таблицах с 1 по 6 указаны минимальные радиусы, количество единиц и длина проекции для круглых бетонных стен, основанных на использовании ⅜ дюйма , (9,5 мм) или ½ дюйма (13 мм) в ширину, внешний головной шарнир. Использование большей ширины наружного шва позволяет использовать меньшие радиусы. Во всех таблицах предполагается, что ширина внутреннего соединения головки составляет ⅛ дюйма (3,2 мм). В таблицах 1 и 2 представлены эти данные для неразрезанных блоков длиной 8 дюймов (203 мм) и 16 дюймов (406 мм) (как показано на рис. 3) соответственно.

Аналогичные данные для блоков, вырезанных, как показано на рис. 3, приведены в таблицах с 3 по 6.

Таблицу 7 следует использовать, если размер выступа является главным соображением. В этих таблицах указаны минимальные радиусы и количество единиц, необходимых для ограничения выступов до ⅛ дюйма (3,2 мм) и ¼ дюйма (6,4 мм) для номинальных 8 дюймов. (203 мм) и 16 дюймов (406 мм) в длину.

Конструктивные и производственные допуски таковы, что радиусы, указанные в таблицах, могут отличаться на ± 1 дюйм (25 мм).

ОБОЗНАЧЕНИЯ

n = Количество блоков бетонной кладки для завершения дуги центрального угла θ. Количество единиц для дуги должно быть целым числом.
