Строение и монтаж коаксиальной трубы для газового котла

Приближаются холода. Все больше людей старается выполнить систему отопления в своих домах. Самый лучший вариант в такой ситуации – это отопительный котел. Если же установить электрическое устройство, то проблем никаких не предвидится. Агрегат будет преобразовывать электрическую энергию в тепловую. Но если же принято решение установить газовый котел, то нужно позаботиться о том, чтобы от него правильно была смонтирована система отведения продуктов сгорания.

Также нужно позаботиться о том, чтобы к котлу подавался нужный объем кислорода. Как правило, в таком случае устанавливается коаксиальная труба. Она сможет обеспечить работоспособность газового котла с камерой сгорания закрытого типа. Обычно коаксиальная труба сразу же продается вместе с котлом.

Котлы с закрытой камерой сгорания можно устанавливать в любом помещении. Оборудование не требует специальных вытяжек, через которые будут выходить продукты сгорания. Единственное условие – наличие коаксиальной трубы.

Устройство коаксиальной трубы

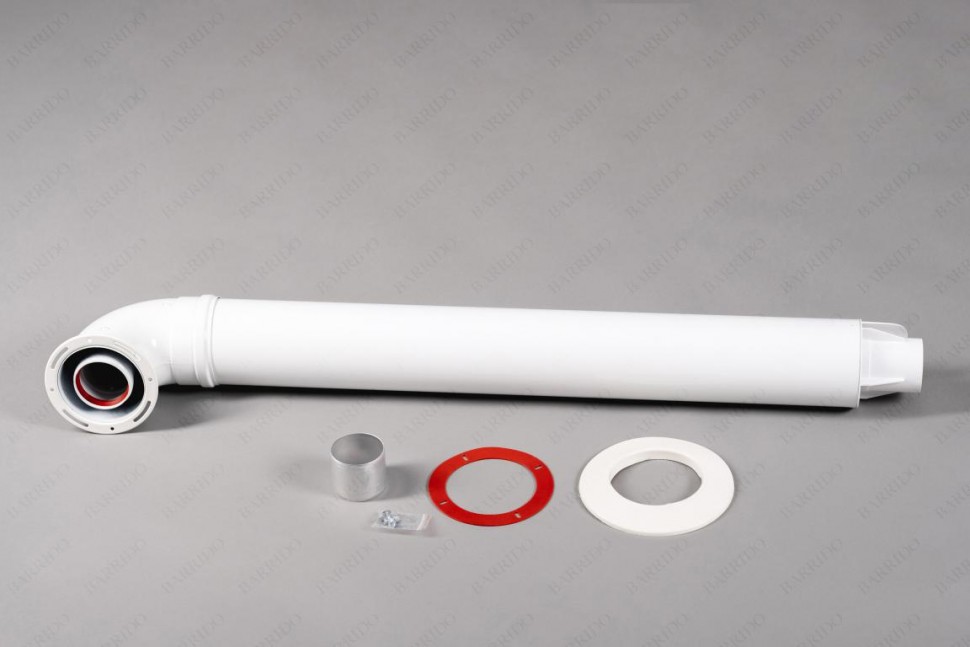

Коаксиальный дымоход представляет из себя трубу, которая состоит из двух отсеков. Две трубы разного диаметра расположены одна в другой. Они выводятся на улицу. Внутри конструкции стоят перемычки. Они не дают возможности трубам соприкасаться между собой. Получается, что конструкция коаксиальной трубы состоит из двух каналов, каждый из которых предназначен для выполнения определенной функции:

• труба, которая имеет малый диаметр, предназначена для удаления из камеры сгорания продуктов сгорания;
• более толстая труба обеспечивает снабжение кислородом котел.

Это значит, что продукты сгорания покидают котел, а кислород поступает в камеру сгорания. При этом газы не смешиваются между собой. Чаще всего устанавливаются коаксиальные трубы, расположенные в горизонтальном положении. Очень редко можно встретить коаксиальную трубу, которая установлена вертикально.

Преимущества коаксиальной трубы

При рассмотрении конструкции и преимуществ коаксиальных труб, нужно еще раз отметить, что коаксиальные дымоходы предназначаются не для всех типов котлов. Чтобы устройство работало максимально эффективно, нужно учесть, что оно устанавливается на котел, который имеет закрытую камеру сгорания, а также с принудительной тягой. Только так котел может работать максимально продуктивно. Газовые котлы с принудительной подачей кислорода могут быть настенными и напольными.

Основное преимущество коаксиального дымохода заключается в том, что система довольно простая. Это значит, что котел можно установить в любой части дома. Итак, уместно перечислить все преимущества, которыми обладают коаксиальные трубы для газовых котлов.

1. Дымоход расположен в горизонтальном положении. Это означает, что не нужно будет делать отверстие в потолке для вывода трубы. Она направляется через ближайшую возле котла стену.
2. Коаксиальный дымоход не связан с воздушной массой помещения. Когда котел работает, то кислород, находящийся внутри помещения не участвует в процессе горения газа. Следовательно, продукты сгорания не попадают в комнату, как это происходит в случае с обычными газовыми устройствами.
3. Когда воздух поступает с улицы в котел, он немного нагревается. Это возможно благодаря тому, что труба, через которую поступает кислород, нагревается от другой трубы, через которую выходит продукт сгорания. Коэффициент полезного действия котла значительно возрастает.
4. Коаксиальный дымоход можно установить самостоятельно. Для этого не нужно иметь определенных знаний. Кроме того нет необходимости выполнять перепланировку для монтажа коаксиального дымохода. Это значит, что газовый котел с закрытой камерой сгорания можно устанавливать даже в квартире.
5. Коаксиальный дымоход не может послужить причиной возгорания. Дело в том, что он в достаточной мере охлаждается воздухом, который поступает из улицы в котел.
6. Коаксиальный дымоход не требует установки дополнительной котельной. Котел можно устанавливать в любом месте: в квартире, в подвале, в кладовке.

Некоторые требования при монтаже коаксиального дымохода

При установке в помещении котла с закрытой камерой сгорания обязательно нужно монтировать автономную систему отопления. Нужно отметить, что такую систему не составит сложности выполнить в любом помещении: в квартире, в загородном доме или в производственном цеху.

Если в помещении будет устанавливаться коаксиальная труба для газового котла, то нужно выполнять определенные правила согласно технике безопасности. Только так работа может быть выполнена качественно, а помещение будет защищено от проникновения из котла угарных газов.

Итак, как же правильно монтировать коаксиальные трубы?

1. Если коаксиальный дымоход будет расположен вертикально, то высота возвышающегося участка должна быть не менее трех метров. В некоторых случаях устанавливаются более длинные трубы. Например, для котлов итальянской марки Ferolli нужно подключать коаксиальные трубы, длина которых составляет порядка пяти метров.
2. Если труба выводится на улицу с котла в горизонтальном положении, то ее длина должна составлять не меньше одного метра.
3. Если устанавливается принудительная система вентиляции, то нет необходимости устанавливать вертикальные участки коаксиальной трубы.
4. Конец трубы, который выходит из помещения, должен находиться на высоте не меньше чем два метра над землей. Относительно котла – не менее полутора метров.
5. Расстояние от вывода трубы до окна должно составлять не менее пятидесяти сантиметров. При этом не важно, коаксиальная труба будет выходить сбоку от окна или под ним.
6. Не рекомендуется выполнять коаксиальную трубу под окном. Если же другой возможности нет, то нужно сделать так, чтобы конец трубы находится ниже окна на один метр.
7. Чтобы с трубы мог вытекать на улицу конденсат, нужно устанавливать дымоход с небольшим уклоном в сторону улицы,

Что касается наклона коаксиальной трубы, то существует большое количество споров на данную тему. С одной стороны кажется, что дело простое. Но на самом деле нужно разобраться во всех подробностях. Так вот, существует два различных суждения касательно уклона коаксиального дымохода.

Одни специалисты утверждают, что самый лучший вариант – это уклон от котла в сторону улицы. И тут все вполне разумно. Конденсат, который будет образовываться, начнет стекать на улицу. И тогда котел не будет заливаться конденсатом. Но стоит заметить, что так система будет полноценно работать тогда, когда на улице не будет сильных морозов.

Если же будет стоять сильный мороз, то вода из трубы не будет успевать вытекать. Она будет замерзать прямо в трубе. Начнут появляться сосульки, которые не позволят забирать воздух с улицы. Но если морозы будут крайне сильными, то конденсирующаяся вода может замерзать прямо внутри трубы – не то, что на ее окончании.

Потому некоторые фирмы не рекомендуют проводить монтаж коаксиальных дымоходов с уклоном в сторону улицы. В такой ситуации конденсат не будет попадать в котел, ведь для влаги будет предусмотрен специальный резервуар – конденсатосборник.

Нужно ли утеплять коаксиальную трубу

Нужно сразу сказать, что утепление коаксиального дымохода не решит проблему с замерзанием конденсата. Даже если на трубе будет утеплитель, конденсат все равно будет собираться в ней. Решить проблему поможет урезание внутренней трубы. Но такие меры необходимы тогда, когда труба имеет наклон от котла.

Инструкция по монтажу коаксиального дымохода имеет некоторые требования. Особого внимания заслуживает длина самой трубы. Запрещается уменьшать ее длину. В противном случае может возникнуть пожар.

Монтаж коаксиальной трубы

Чтобы установить коаксиальный котел, не нужно иметь специального оборудования, инструментов и навыков. С работой справится даже новичок. Важно лишь следовать указанным правилам. Примечательно, что коаксиальная труба устанавливается только вместе с газовым котлом.

Изначально нужно определить, в какой части дома будет расположен котел. Если он будет стоять на полу, то необходимо предусмотреть специальную подставку. Настенные котлы просто крепятся на стену. Отверстие на стене, через которое будет пропущен коаксиальный дымоход, должно находиться на той же стене, что и котел. Труба должна располагаться выше котла на полтора метра.

Чтобы соединить котел и коаксиальную трубу, используется специальная муфта, которая идет в комплекте с трубой. Все повороты и стыки обязательно нужно закрепить к стене.

Муфта для коаксиальной трубы газового котла

Запрещается использовать герметики или самоклеящиеся тенты при монтаже коаксиального дымохода. Отверстие в стене, в которое проходит труба, нужно утеплить негорючим материалом. Если в котле есть принудительная система вентиляции, то не стоит устанавливать вертикальные участки трубы.

Каждый стык трубы крепится к стене при помощи кронштейнов. На конце не нужно ставить защитных зонтиков.

принцип работы, преимущества и установка

Отопительное оборудование, работающее на твердом топливе или природном газе, требует установки системы отведения дыма и отработанных газов.

В частных домах, где функционируют простые газовые или конденсационные котлы, камины или печи открытого/закрытого типа часто используют коаксиальный дымоход.

Как правило, он продается в комплекте с котлом, что гарантирует легкую установку и эффективную работу устройства. Но при желании коаксиальный дымоход можно изготовить самостоятельно для твердотопливной печи или камина, используя для этого подручные материалы.

Содержание

• Что такое коаксиальный дымоход
  • Принцип работы
• Преимущества и недостатки
• Виды труб для коаксиальных дымоходов
• Требования к установке
• Как установить коаксиальный дымоход своими руками
  • Инструкция по выводу дымохода через фасад здания
• Утепление коаксиального дымохода

Что такое коаксиальный дымоход

Коаксиальный дымоход – конструкция, состоящая из двух труб, одна из которых меньшего диаметра находится внутри другой. Иными словами, это дымоход с двумя осями, каждая из которых выполняет свою функцию в работе отопительной системы.

Между внутренней и наружной частью дымохода имеется расстояние в несколько сантиметров.



Чаще всего коаксиальные дымоходы используются в системе газового котельного отопления.

Принцип работы

Коаксиальный дымоход работает по следующему принципу:

• внутренняя труба меньшего диаметра служит для отвода отработанных газов и продуктов горения топлива через патрубок котла;
• наружная труба обеспечивает приток в камеру сгорания свежего воздуха, насыщенного кислородом.

При прохождении по внешнему каналу к камере сгорания воздух с улицы нагреваются, соприкасаясь с горячей внутренней трубой. Это уменьшает потерю тепловой энергии котла на прогрев новой порции воздуха и снижает расход природного газа или твердого топлива. В свою очередь, воздушные массы охлаждают внутреннюю трубу коаксиального дымохода, защищая конструкцию от перегрева.

Преимущества и недостатки

Этот тип дымохода увеличивает КПД котельного оборудования и снижает расход топлива, а также улучшает показатели работы котла, обеспечивая полное сгорание. Коаксиальные дымоходы оптимально устанавливать в деревянных домах, т.к. они максимально защищены от возможного возгорания.

Недостатками коаксиального дымохода считается его стоимость, которая превышает стоимость обычных дымоходов, более сложная установка, а также необходимость учитывать многочисленные нормы и требования к монтажу в помещении.

Виды труб для коаксиальных дымоходов

Современные типы двухканальных дымоходов изготавливаются из металла и пластика. Каждый из материалов имеет свои достоинства и недостатки.

• Пластиковые дымоходы подходят для низкотемпературных конденсационных котлов. Сделанные из специального термоустойчивого пластика, они способны выдержать температуру до 200-205 градусов по Цельсию. Они наиболее доступны по цене, отличаются легкостью в монтаже благодаря малому весу конструкции. Главным недостатком пластиковых дымоходов является небольшой срок службы, ограничения в температурном режиме для котла, а также уязвимость к агрессивным компонентам в отработанных газах.
• Дымоходы из металла — нержавеющей стали или алюминия – отличаются длительным сроком эксплуатации (от 30 лет), стойкостью к химическому воздействию. Они способны выдержать температуру до 550 градусов по Цельсию. Недостатком металлической конструкции является склонность к образованию конденсата, из-за чего его приходится утеплять базальтовой ватой или другими теплоизоляционными материалами.

Требования к установке

Установку и эксплуатацию коаксиального дымохода регламентирует СНиП 2.04.08-87 и 2.04.05-91, где прописаны подходящие для подключения виды котельного оборудования, способы установки и нормы безопасности.

Имеет значение площадь отапливаемого помещения, планировка, тип стенового материала и другие факторы.

Основные параметры, регулирующие установку двухосного дымохода:

• при установке оголовка дымохода на фасаде здания его расположение не должно быть меньше 2 м над уровнем грунта;
• диаметр выходного отверстия в кирпичной стене должен быть больше сечения патрубка дымохода на 1 см, а в деревянной стене – на 5 см;
• труба в помещении должна находиться минимум в полуметре от оконных и дверных проемов;
• если дымоход проходит под окном, то расстояние между ними должно быть минимум 1 метр;
• зазор между трубой и деревянной стеной должен быть от 5 см;
• наружные постройки, дома соседей и другие объекты снаружи не должны находиться ближе, чем на 1,5 м;
• запрещается врезать коаксиальный дымоход газового котла в обычный;
• оголовок дымохода должен выступать над стеной здания не менее чем на 30 см;
• если прокладывается горизонтальным способом через смежное нежилое помещение, то его длина не должна превышать 3-5 м.

Важно! Установка и эксплуатация газового котельного оборудования, в том числе коаксиального дымохода, должна происходить с разрешения газовой службы. Специалисты должны проверить соответствие установки требованиям СНиП. При несоблюдении существующих норм газовая служба имеет право запретить эксплуатацию оборудования.

Как установить коаксиальный дымоход своими руками

Установка коаксиального дымохода бывает горизонтальной и вертикальной. При горизонтальном монтаже важно строго соблюдать требования, относящиеся к расстоянию между дымоходом и окном, а также соседними зданиями и сооружениями.

Внимание! Обязательное условие горизонтального подключения напольного котла через коаксиальный дымоход – выходное отверстие в стене должно быть выше патрубка котла минимум на 1 м. Для настенного котла это расстояние можно сократить до 0,5 м. Прямой вывод дымохода категорически запрещен.

Инструкция по выводу дымохода через фасад здания

Вертикальная установка – более простой способ монтажа конструкции, тогда как для горизонтального монтажа не всегда получается соблюсти все требования.

При вертикальной установке дымохода его максимальная высота не должна превышать 7 метров.

При выводе коаксиального дымохода через кровельный пирог приходится делать отверстия в перекрытии и внешнем слое кровли.

Обязательно использование изолирующих патрубков, исключающих нагрев кровли при контакте с трубой.

Алгоритм действий:

1. В стене делают круглое отверстие и вставляют в него изолирующую прокладку или асбоцементный патрубок.
2. В подготовленное отверстие помещается выходная часть трубы дымохода.
3. Труба соединяется с патрубком камеры сгорания, фиксируется с помощью хомута
4. Все элементы трубы соединяются между собой (обычно конструкция состоит из нескольких отрезков труб, колен и обжимных хомутов).
5. На внешнюю часть дымохода надевается защитная конструкция (флюгарка, дефлектор).

Внимание! Выходной участок дымохода должен быть установлен под небольшим наклоном (около трех градусов), чтобы конденсат имел возможность стекать. Согласно нормам СНиП, патрубок для отвода конденсата должен быть подсоединен к отводу дождевой воды.

Утепление коаксиального дымохода

При прохождении дымохода через отверстие в деревянной стене зазор между трубой нужно изолировать негорючим утеплителем – базальтовой ватой. В качестве альтернативы изолировать место прохода можно с помощью монтажной пены.

Сам оголовок, расположенный на открытом воздухе на улице, при отрицательных температурах зимой может промерзать, поэтому его необходимо утеплить. Но, по мнению многих специалистов по установке газового оборудования, утепление дымохода с наружной части не всегда решает проблему обледенения трубы.

Некоторые специалисты рекомендуют обрезать внутреннюю трубу, если он расположен под уклоном в сторону улицы.

Другое решение, позволяющее избежать образования наледи и снижения эффективности работы дымохода – установка трубы под наклоном в сторону котла вместе с конденсатоотводчиком. Благодаря такой конструкции вода не будет попадать в топку котла, но в то же время тепло от источника горения будет прогревать трубу, не давая конденсату замерзнуть.
