Что такое коаксиальный дымоход?

Содержание:

Что такое коаксиальный дымоход?

Преимущества такого дымохода

Особенности монтажа

Газовые котлы с коаксиальным дымоходом

Вывод

Любой человек хочет, чтобы в его доме было тепло. Ведь именно от этого зависит комфортное проживание всей семьи. Те, у кого нет централизованного отопления, должны сами о нём позаботиться. Кроме установки котла и других составляющих, приходится решать вопрос с дымоходом. Без него дым от сгорания топлива шёл бы прям в помещение. Раньше для этого использовали обычные трубы. Однако со временем изобрели коаксиальный дымоход. Что это за устройство? В чём его преимущество? Этим вопросам стоит уделить особое внимание.

Что такое коаксиальный дымоход?

Коаксиальный, значит один предмет в другом. Дымоход так назвали, потому что у него тоже одна труба, вмонтированная в другую.

Внутри они между собой не соприкасаются, а соединены перемычкой. Это устройство предназначено для газовых котлов, конвекторов, радиаторов, и других аппаратов с закрытой камерой сгорания. Коаксиальный дымоход имеет 2 задачи:

  1. обеспечивает постоянный приход воздуха, для горения газа в камере,
  2. выводит продукты сгорания топлива.

конструкция коаксиального дымохода

Принцип его работы понять несложно. По внешней трубе поступает воздух, а по внутренней выходят вредные вещества. Обычно эта конструкция около 2 м, и состоит она из следующих частей:

  • прямые трубы – они формируют сам канал системы дымоотвода;
  • сборник для конденсата – так как водяной пар скапливается в трубе, нужно не давать ему попасть в котёл;
  • тройник – используется при соединении с котлом;
  • колено, согнутое на 90% – эта часть помогает сделать повороты в дымоходе;
  • прочистка – позволяет проводить регламентные работы;
  • наконечник – защищает от осадков и ветра.

Это конструкция стандартного дымохода, но если его направленность горизонтальная, то чаще состав будет следующим:

  • прямые трубы,
  • согнутое колено,
  • боковой наконечник.

Используется 3 вида стали для изготовления коаксиальных дымоходов:

  1. нержавеющая,
  2. кислостойкая,
  3. оцинкованная.

Кроме этих вариантов, есть и комбинированные конструкции, где совмещены детали из разной стали. Благодаря тому, что устройство сделано из качественного материала, оно не подвергается разрушению. Это основные моменты, которые следует знать при выборе коаксиального дымохода.
Но чтобы он хорошо работал, стоит серьёзно подойти к приобретению оборудования.

Перед покупкой придётся учесть некоторые моменты:

  • сделать подробный план магистрали с точными размерами,
  • какой вид топлива,
  • температура на улице,
  • изолированность помещения,
  • показатели котла, могут повлиять на выбор трубы,
  • качество изделия,
  • толщина стен.

Учтя всё это, удастся подобрать трубы подходящего диаметра, длины и так далее.

Преимущества такого дымохода

Есть множество аргументов, в пользу использования коаксиального дымохода.

  • Одно из самых важных преимуществ состоит в том, что необходимый для горения газа кислород, берётся с улицы. Обычные котлы питаются воздухом из помещения, поэтому становится душно.
  • Также уменьшаются теплопотери. Это происходит благодаря тому, что свежий воздух поступает по наружной трубе, которая нагревается от внутренней. Поэтому этот воздух тоже тёплый. Такая конструкция значительно уменьшает теплопотери отопительной магистрали.
  • Экологичность процесса. Благодаря тому, что такой процесс имеет высокий КПД, газ в котле полностью сгорает. Из-за этого нет выбросов, вредящих атмосфере и человеку.
  • Препятствует возгоранию. Также как внешняя труба нагревается, внутренняя охлаждается. Поэтому если с дымоходом будут соприкасаться легковоспламеняющиеся предметы, то не будет большой температуры для воспламенения.
  • Людям не придётся дышать дымом или угарным газом. Всем неприятно, когда в доме появляется сильный запах дыма от печи. Это отрицательно влияет на организм человека. Но, так как этот дымоход подаёт необходимый для горения кислород, то все процессы происходят в закрытой камере. А значит, ничего не попадает в помещение, и не нужно дышать дымом или обустраивать вытяжку.
  • Большой ассортимент. Выбор этого оборудования очень широкий. Поэтому можно подобрать его для системы любой мощности.
  • Компактность. Коаксиальные дымоходы имеют небольшие размеры, благодаря чему не забирают много места от площади помещения.
  • Монтаж. Установка этой конструкции очень лёгкая.

Итак, из перечисленных выше пунктов видно, насколько удобно пользоваться коаксиальным дымоходом.

Особенности монтажа

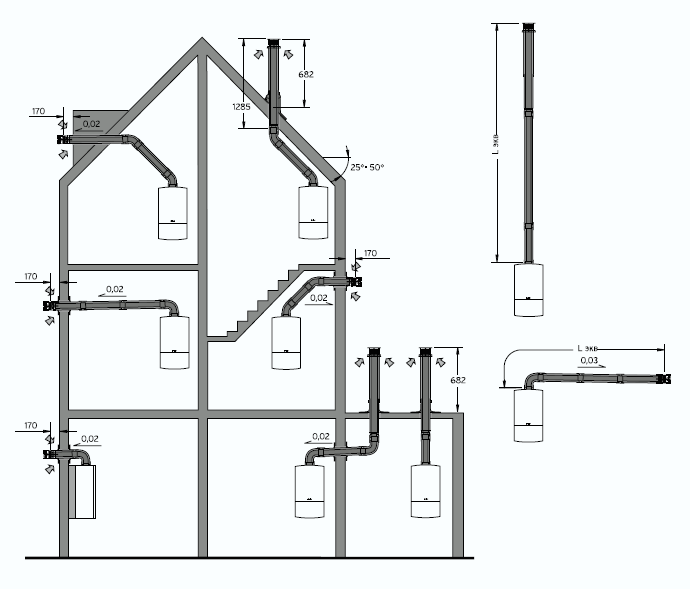

Говоря о монтаже этого оборудования, следует помнить, что есть 2 варианта – вертикальный и горизонтальный.

  1. Вертикальный вывод трубы применяется, если нет возможности монтировать её в стене.
  2. Горизонтальная установка осуществляется при условии, что котёл имеет принудительную вентиляцию. По правилам, максимальная длина, горизонтально установленного дымохода, должна быть не более 3 м. Но, перед её установкой, лучше ознакомиться с инструкцией от производителя.

стандартный и коаксиальный дымоход

Далее стоит рассмотреть основные принципы монтажа этого устройства.

  • Сначала надо выбрать место для котла и трубы. Монтировать их следует одновременно. По отношению к котлу, дымоход должен находиться на 1―1,5 м выше. Если существует потребность, трубу можно удлинить до 3 м в высоту. А по отношению к земле конструкцию поднимают на 2 м. Также, нужно соблюсти расстояние не меньше 0,5 м от окон, вентиляционных отверстий и дверей. Окна, расположенные над дымоходом, должны находиться друг него на расстоянии 1 м.
    Никаких преград, наподобие стен, не должно быть ближе 1,5 м.
  • Следующим шагом является проверка покупки. Следует убедиться, что все части устройства на месте. Иначе посреди процесса монтажа придётся бежать в магазин за недостающим элементом.
  • Теперь можно приступить к самим работам. Сначала просверливается отверстие в стене. Его диаметр вымеряется по дымоотводу.
  • Труба заводится в дыру, а затем соединяется с котлом, с помощью хомута. Собирая все части дымохода, необходимо соблюсти угол по отношению к земле. Это делается для того, чтобы стекал конденсат за здание, а не в котёл.
  • Сделанное отверстие заделывается монтажной пеной вокруг дымохода.
  • Для эстетического вида, на стыки одеваются различные насадки. Их можно прикрепить на жидкие гвозди или строительный клей.
  • Если делается вывод трубы через крышу, тогда важно использовать изолирующие патрубки и негорючую изоляцию. Также не забыть оставить воздушную прослойку между перекрытием и дымоходом. Отверстие, через которое выведена труба, следует внимательно загерметизировать.
  • Последним шагом будет проверочный запуск системы.

Очень важно, при монтаже дымоотвода, придерживаться техники безопасности. Так как трубы могут быть острыми, безопаснее работать в перчатках. Укреплять и герметизировать соединения можно исключительно огнеупорными материалами. Придерживаясь этих инструкций по установке и безопасности, получится сделать качественный выход для дыма.

Однако, есть проблема с которой всё равно можно столкнуться – замерзание дымоотвода. Если игнорировать эту возможность, то обмерзание может привести к поломке отапливающего агрегата. На данный момент эксперты считают, что проблема в неправильном теплотехническом расчёте. Так как КПД отопительного аппарата зависит от того, насколько нагретый подающий воздух, то конструкторы уменьшили диаметр трубы для выхода продукта сгорания. Этим они увеличили КПД. Однако, именно из-за этого, появляется больше конденсата во внутренней трубе, который впоследствии замерзает.

Чтобы избежать этой проблемы, советуется правильно подбирать диаметр и длину трубы.

Газовые котлы с коаксиальным дымоходом

Видя преимущества такого дымохода, многие хотят использовать именно его. Однако, для этого нужно правильно подобрать котёл, ведь чтобы пользоваться коаксиальным дымоходом, нужна закрытая камера сгорания в котле. Для этого подходят аппараты работающие на газе. Но стоит ли их приобретать? Чем они отличаются от обычных котлов?

выход коаксиального дымохода из стены дома

В наше время такое оборудование пользуется огромным спросом. В чём преимущество газового котла с закрытой камерой сгорания?

  • Сегодня, для того чтобы установить котёл, по технике безопасности требуется специально отведённое место. Оно должно быть правильно оборудовано и иметь приточную вентиляцию. Если же в доме нет такого помещение, то необходимо либо сделать наружный дымоход, либо перепланировать дом. Оба таких варианта невыгодны с финансовой точки зрения. Поэтому решением такой проблемы будет котёл с закрытой камерой сгорания и коаксиальный дымоход. Таким образом, можно подчеркнуть, что это оборудование существенно сэкономит деньги.
  • Установить такой котёл можно в любом месте дома, не зависимо от вентиляции. Единственным важным условием является расстояние от окна. Поэтому таким помещением может быть чердак, кухня, цокольный этаж и так далее. О многих котлах такого не скажешь.
  • Монтаж дымохода. Это ещё один аргумент в пользу газового котла с закрытой камерой сгорания. Чтобы установить для него коаксиальный дымоход, не нужно иметь специальных навыков, а достаточно придерживаться инструкции.
  • Ещё одним преимуществом такого аппарата, является высокий КПД. Этот момент очень важен с точки зрения экономии топлива. Как уже писалось выше, горячий воздух, выходящий из внутренней трубы, нагревает холодный воздух, который направляется к котлу по внешней трубе. Благодаря этому, не расходуется энергия на нагревание поступающего в аппарат воздуха. Вся теплоэнергия используется на теплоноситель.
  • Этот процесс стоит рассмотреть и с обратной стороны. Наружная труба, забирая тепло у внутренней, охлаждает её. Таким образом, всё оборудование не нагревается до опасной температуры, которая может привести к пожару. Другие котлы с дымоходом не имеют таких противопожарных показателей.
  • Благодаря высокому КПД, газовое оборудование имеет и высокие экологические характеристики. Ведь если весь газ внутри сжигается, посредством постоянного наличия кислорода в камере, значит, в атмосферу не выпускаются вредные вещества.
  • Безопасность жильцов. Это ещё одно явное преимущество. Так как закрытая камера сгорания, в помещение не попадают ни газ, ни дым. К тому же исключается вероятность возгорания.

Неудивительно, что сегодня это оборудование имеет большой спрос на рынке.

Вывод

Какой можно сделать вывод из приведённой выше информации? Коаксиальный дымоход является очень практичным и полезным изобретением. В отличие от обычного, он выполняет 2 функции одновременно – вывод продуктов сгорания, и ввод в камеру необходимого для горения воздуха. Из перечисленных преимуществ особенно можно выделить высокий КПД, безопасность для людей и атмосферы, простота монтажа. Именно этого сегодня каждый человек ожидает от системы отопления. К тому же, этот дымоход совместим с самым популярным видом газового котла.

3D

Бесплатная программа теплый пол

Схема

Схема отопления 2-х этажного дома 110м2 | металлопластик | теплый пол

Схема отопления 3-х этажного дома 195м2 | двухтрубная система | металлопластик | газ | радиаторы

Схема отопления | 2-х этажный дом | однотрубная система | электрокотел | радиаторы

Схема отопления 2-х этажного дома 110м2 | металлопластик | теплый пол, радиаторы

Видео

Как работать с медными трубами

Монтаж группы безопасности в системе отопления из медных труб

Как работать с металлопластиковыми трубами

Герметизация соединений в системе отопления

Как избавиться от воздуха в системе отопления

Узел слива залива теплоносителя в системе из полипропилена

Коллектор для теплого пола

Как подключить газовый котел

Как подключить котел к полипропиленовым трубам

Что такое однотрубная и двухтрубная система отопления

Принцип работы отопления в загородном доме

Узел слива залива теплоносителя в системе из металлопластика

Монтаж циркуляционного насоса в системе отопления из металлопластика

Сборка радиатора нижнее подключение

Дымоход Buderus AZ 389 Ø60/100 810 мм (7747380027)

В связи с ежедневными изменениями курса валют ЦБ и большой нагрузкой временно принимаем заказы от 30 000 р.  У Вас есть перечень необходимых материалов? – присылайте на

почту [email protected] (расчет актуальных цен выполняем бесплатно).

Комплект коаксиального дымохода газовых котлов Logamax

  • Описание
  • Документация
  • Отзывы
  • Доставка

Коаксиальный комплект Buderus AZ 389 Ø60/100 810 мм (7747380027) котлов Logamax. Большой выбор котельного оборудования по низкой цене.дымоходы Будерус котлов отопления.

Характеристики

Товар дымоход
Страна Германия
Бренд Buderus
Модель az 389
Диаметр, мм 60/100
Материал Нержавеющая сталь
Длина, мм 810
Тип коаксиальный
Цвет Белый
Назначение для настенных газовых котлов отопления
Гарантия 2 года
Бренд (рус. ) Будерус
Угол 90°
Макс. рабочая температура, °С 120
Наличие Есть
Упаковка, шт. 1
Вид котла атмосферный
Совместимость с котлами buderus logamax u072/u042/u052
Вывод горизонатльный
Макс. рабочее давление, па 200
Утепление нет
Ревизия нет
Защита от ветра есть
Оголовок есть
Декоративная манжеты есть
Защита от обледенения нет

Техническая информация Buderus

Каталог продукции 2020

Коаксиальный дымоход Buderus AZ 389

+ Добавить комментарий


//”ProductVideo”

Бренд:

Будерус

Серия:

Модель:

az 389

Страна:

Германия

Артикул:

7747380027

Коаксиальный дымоход для газового котла своими руками

Содержание:

  1. Устройство коаксиального дымохода
  2. Принцип работы
  3. Конструкция
  4. Особенности
  5. Дымоходный монтаж
  6. Горизонтальный подход
  7. Вертикальный вынос

Применение закрытой топочной камеры в газовых отопительных приборах привело к увеличению их КПД и возможности забора воздуха для горения с улицы. Тогда и придумали новый вид дымоотвода: коаксиальный дымоход – что такое это значит?

Устройство коаксиального дымохода

Коаксиальная система дымоотвода имеет две трубы разного диаметра, когда одна находится внутри другой и закреплена с помощью перемычек. По внутренней трубе выводятся продукты горения, а по наружной поступает воздух с улицы в камеру сгорания. Таким образом, коаксиальные дымоходы используются только в газовых агрегатах с закрытой топкой.

Принцип работы

Итак, в коаксиальном дымоходе заложен принцип «труба в трубе», и у каждой свое назначение. С другой стороны, это теплообменник, поскольку выходящие дымовые газы нагревают поступающий воздух с улицы. Еще одна составляющая – возможность минимизации длины дымохода за счет горизонтальной укладки.

Такое «ноу-хау» коаксиального дымохода позволяет монтировать его в считанные часы, и дает возможность в некоторых случаях отказаться от установки дополнительной вентиляции.

Внимание! «Разрешается делать вывод дымовых газов через наружные стены дома для котлов с мощностью до 30 кВт».

Для изготовления коаксиальных дымоходов применяются разные марки стали и пластик. Все зависит от температуры выходящих продуктов сгорания. Внутренняя труба зачастую выполнена из нержавеющей стали, а наружная – из оцинковки или пластика.

Конструкция

Что такое дымоход коаксиальный выяснили, из чего же он состоит? Нужно отметить, что обустройство коаксиальных дымоходов производится двумя способами: горизонтально и вертикально. Вертикальные дымоходы могут прокладываться снаружи здания и внутри.

Каким способом монтировать дымоход решается индивидуально. В многоэтажных домах используются горизонтальные дымоходы, когда вывод осуществляется наружу через стену. В этом случае длина коаксиального дымохода, скорее всего, будет составлять не более двух метров.

Производители устанавливают максимальную длину для каждой модели, что указано в паспорте изделия. Все зависит от вида котла и его технических характеристик.

Коаксиальные дымоходы для котлов продаются отдельно. В комплект входит: боковой наконечник, колено 90 град., адаптер, фланец, соединительные хомуты и декоративные накладки. Некоторые модели поставляются вместе с дымоходом.

В индивидуальных домах и коттеджах лучше устанавливать коаксиальный вертикальный дымоход. Это связано с тем, что котлы с закрытой топкой снабжены вентиляторами, а значит, зависимы от электричества. И в случае с горизонтальным дымоходом производительность значительно снижается.

Для вертикального дымохода ничего не поменяется, если длина коаксиального дымохода не будет превышать максимальную. Его комплектация составляет: вертикальный наконечник, колено 90 град., адаптер, отвод конденсата, накладка на крышу.

Особенности

Нестандартная конструкция коаксиального дымохода определяет его функционирование по совершенно иному принципу, отличительному от традиционного. Это позволяет устранить ряд проблем, присущих для обыкновенных дымоходов:

  1. Необходимый для поддержания горения кислород поступает в котел непосредственно с улицы. Так сберегается воздух внутри помещения и сохраняется микроклимат.
  2. Отсутствие обратной тяги.
  3. Поскольку воздух с улицы поступает по наружной трубе, она имеет незначительную температуру, что позволяет производить монтаж коаксиального дымохода в деревянном доме.
  4. Нет необходимости в обустройстве дополнительной вентиляции или частых проветриваний.
  5. Простота монтажа.

В связи с тем, что коаксиальные дымоходы двухтрубные, существует специальное обозначение. Надпись дымоход коаксиальный 60/100 означает диаметры внутренней и внешней труб в миллиметрах.

Дымоходный монтаж

Только правильная и грамотная установка коаксиального дымохода позволит эксплуатировать его в заданном производителем режиме без поломок. Если монтаж произведен без соблюдения необходимых условий, безопасность работы будет вызывать большие сомнения.

Горизонтальный подход

Монтаж горизонтального коаксиального дымохода своими руками вполне посильная задача. Вместе с дымоходом поставляется инструкция, следуя которой можно без затруднений его установить.

Для облегчения работы дымоход лучше монтировать после установки котла (напольного или навесного). Местоположение отопительного прибора определяется согласно техническим условиям к проекту газификации дома (квартиры).

Сначала нужно промерить расстояние от выходного патрубка до стены и знать ее толщину, плюс 30 см. Это будет длина дымохода. Собрать дымоход, как указано в инструкции. При недостаточной длине используется удлинитель коаксиального дымохода.

Теперь можно разметить выходное отверстие. Здесь существует ряд требований:

  • отверстие должно быть расположено не ниже 1,5 м от поверхности земли;
  • от потолка до отверстия должны быть не менее 20 см;
  • расстояние от коаксиального дымохода до окна, вентиляционной решетки или двери не менее 0,5 м;
  • перед дымоходом не должно быть никаких преград (стены, забора, прочее) в радиусе не менее 60 см от крайней точки дымохода.

Отверстие высверливается с диаметром на 5 мм больше, чем сам дымоход.

Далее дымоход вставляется в отверстие и выводится наружу не меньше, чем на 30 см (не забываем о декоративной накладке). В зависимости от длины дымохода вставляется или вынимается коаксиальный фланец из выходного патрубка. К патрубку присоединяется адаптер.

В зависимости от вида котла (напольный или настенный) с помощью хомута присоединяется удлинитель или колено. Последним присоединяется боковой (горизонтальный) наконечник, надев на него декоративную накладку.

Монтируя коаксиальный дымоход нужно обеспечить ему незначительный уклон. Направление уклона зависит от типа котла. В инструкции по эксплуатации производитель указывает, какой наклон и в какую сторону должен совершаться. Например, Ferroli: «…должен иметь уклон от котла приблизительно 3 мм/м, чтобы избежать попадания дождевой воды в котел».

А вот в конденсационных котлах нужно устанавливать приспособление для отвода конденсата, и уклон будет в обратную сторону. К примеру, Beretta: «конденсатоотводчик должен устанавливаться на дымоотводе в пределах 0,85 м от котла…дымоотвод должен быть наклонен в сторону конденсатоотводчика на 1 %».

Напоследок просветы в отверстии забиваются негорючим утеплителем, штукатурятся и закрываются декоративными накладками.

Вертикальный вынос

Если по каким-то параметрам невозможно установить горизонтальный дымоход, то обустраивается вертикальный. В этом случае монтаж коаксиального дымохода своими руками тоже не проблема. Он может быть как внутренним, так и наружным.

Внутренний дымоход выводится наружу через чердачное перекрытие и крышу. Крепится к стене при помощи кронштейнов. Важной деталью является наличие устройств отвода конденсата и ревизии (прочистки).

Если перекрытие деревянное, то можно применить защитный кожух из оцинкованной стали. Выходная труба на крыше тщательно герметизируется и надевается накладка.

Вариант с вертикальным наружным дымоходом самый худший и используется, когда два первых не подошли. Неприятность ситуации заключается в том, что здесь совмещен дымоход коаксиальный горизонтальный и традиционный (вертикальный).

Сначала монтируется горизонтальный участок через наружную стену. Присоединяется колено 90 град., устанавливается ревизия и патрубок забора воздуха. Приток воздуха происходит именно здесь, а не сверху.

Дальше на крышу ведется обычная труба дымохода, которая укрывается теплоизоляцией (можно сэндвич). Вся конструкция упирается на нижнюю консоль и крепится к стене кронштейнами.

Для вертикальных разновидностей обледенение коаксиального дымохода исключено, поскольку нет предпосылок для образования конденсата. Еще одним средством борьбы с конденсатом служит раздельная подача воздуха в отопительный прибор и отвод отработанных газов. Для этих целей применяется специальное приспособление – разделитель коаксиального дымохода.

Коаксиальные дымоходы – лучшее решение, когда нужно обустроить автономную систему отопления. Для них присущи надежность, невысокая цена и простота установки. Газовые котлы с закрытой камерой горения с таким дымоходом имеют самый высокий показатель КПД.

Монтаж коаксиального дымохода можно выполнить самому, но лучше эту работу доверить профессионалам.
